PROSKIT PK-4302BM számítógépes hálózatok karbantartására szolgáló szerszámkészlet

Átírás

1 PROSKIT PK-4302BM számítógépes hálózatok karbantartására szolgáló szerszámkészlet Tulajdonságok A professzionális szerszámkészlet tartalma: digitális multiméter, kábeltesztelő, krimpelőfogó, szigeteléseltávolító fogó, lapos fogó, vágókés, forrasztópáka a számítógépek javításához és hálózattelepítéshez. - Új típusú krimpelőfogó négyféle különböző pofaegységgel az RJ-45/8P8C, a BNC, a TNC, az F és az optikai kábelek végeinek krimpeléséhez. - A Pro-Soft csavarhúzó bites tartozékai a következők: (-) SL3, SL5, (+) PH#0, PH#1, valamint 5mm-es és 6mm-es dugós fejvég. Ennek köszönhetően biztosított a maximális forgatónyomaték és a kényelmes, felhasználóbarát munkavégzés. - Az elszívó berendezés kettős olajos tömítéssel rendelkezik, mely meggátolja a levegő szivárgását és biztosítja a lehető legjobb szívási teljesítményt. - A digitális multiméter beépített háttér-világítású, nagy LCD-kijelzővel rendelkezik, így a mérések eredményei nem megfelelő megvilágítás mellett is könnyen leolvashatóvá válnak. - A szerszámok egy masszív alumínium tárolódobozban kaptak helyet, amelynek az átláthatóság érdekében része egy praktikus rendszerző is, az erős alumínium tárolódoboznak három

2 csuklópántja, zárja és megerősített sarkai vannak, hogy megfelelően rendszerezhető legyen az összes benne helyet foglaló szerszám. Az alumínium bőrönd méretei: 458 x 330 x 150mm, a készlet teljes súlya: 9 kg. A csomagolás tartalma 1PK-067DS Csípőfogó, 165 mm 1PK-709DS Lapos fogó, 165 mm SI-130B-20 Kerámia fűtőbetétes forrasztópáka, 220V 9CP-246D8P Pofák az RJ45/8P8C moduláris dugókhoz 9CP-346DC Pofák az RG 58, 59, 62, 6 koaxiális kábelekhez 9CP-346DC2 Pofák az F csatlakozókhoz, RG 59, 6 9CP-346DG Pofák az optikai csatlakozókhoz 9CP-374 Betét a krimpelőfogóhoz 9CP-501BN Huzalcsupaszító fogó 9DP-S001 63%-os forrasztóanyag 9SD-200-M5 Pro-soft csavarhúzó, 5 mm 9SD-200-M6 Pro-soft csavarhúzó, 6 mm 9SD-201A (PIKTOGRAM) Pro-soft csavarhúzó, 3.0x75mm 9SD-201B (PIKTOGRAM) Pro-soft csavarhúzó, #0x75mm 9SD-210A (PIKTOGRAM) Pro-soft csavarhúzó, 5x100mm 9SD-210B (PIKTOGRAM) Pro-soft csavarhúzó, #1x100mm CP-3140 Vágókés pengével, 110-es típus CP-369AE Huzalcsupaszító eszköz a 0.5, 1.2, 1.6, 2.0 mm-es kábelekhez DK-2039 Huzalcsupaszító kés (3 pengével) DK m-es mérőszalag DP-366D Elszívó berendezés 9HW-002B 7 db összecsukható imbusz MT-1210 Digitális multiméter MT-7051N Kábeltesztelő SB-1912 Tárolódoboz (187.5x117x22mm) SR-332 Többfunkciós kések 9PK-730N Alumínium bőrönd praktikus rendszerzővel

3 SI-130B-20 Kerámia fűtőbetétes forrasztópáka Tulajdonságok - Magas hatásfokú kerámia fűtőbetéttel rendelkezik, amely gyorsan felmelegszik. - Kompakt, könnyű, kényelmes, puha markolat, melynek köszönhetően a munkavégzés során a kéz nem fárad el egykönnyen. - Hosszú forrasztócsúccsal ellátott készülék a hatékonyabb munkavégzésért és a hosszabb élettartamért. - Anyaga rozsdamentes acél, mely jobban ellenáll a korróziónak. - A biztonságos tárolás érdekében egy szilikon védőkupak is a csomagolás részét képezi. Termékjellemzők: Termék Bemeneti feszültség Teljesítmény Hőtartomány Csatlakozódugó SI-130B-20 AC220~240V 12W 410 C ±10% B Biztonsági előírások A forrasztópáka használata előtt győződjön meg arról, hogy az áramellátás megfelel a használati útmutatóban megadott paramétereknek: V~ 50/60 Hz. Ne használja a készüléket, ha az megsérült. Ne engedje, hogy a készülékbe folyadék kerüljön, vagy mechanikus sérüléseknek legyen kitéve: elsősorban az időjárás viszontagságos hatásainak, túlzott napfénynek, hőforrás roncsoló hatásának, rozsdásodást okozó anyagok károsító hatásának, és további olyan hatásoknak, amelyek a termék meghibásodását okozhatják. A terméket ne szerelje szét, mert áramütés veszélye állhat fenn. Ha a munkavégzés közben le kell tennie a forrasztópákát, a meleg szerszám tárolására az állványt használja. A forrasztópáka a munkavégzéskor nagyon felforrósodik, égési sérüléseket okozhat. A csatlakozó vezetékét ne hagyja túllógni az asztal sarkán és ne tegye ki éles tárgyak veszélyének. Amennyiben a készülék vagy annak csatlakozókábele megsérült, semmi esetre se használja a terméket és vegye fel a kapcsolatot az eladóval. A készülék csatlakozóját ne tegye ki víz, párás környezet és forró felületek roncsoló hatásának.

4 Ha a készüléket kihúzza a konnektorból, a dugónál fogva húzza ki, ne a vezetéket fogja. A dugót ne húzza ki vagy fogja meg vizes kézzel. A készüléket kikapcsolt állapotban dugja be a konnektorba. Kikapcsolás után a készüléket mindig húzza ki a konnektorból. Ügyeljen arra, hogy a készülék ne essen le a munkafelületről. Gondoskodjon arról, hogy a szerszámmal ne játszhassanak a gyerekek. Sérülésveszély állhat fenn. A szerszámmal való munkavégzés idején tartsa be a biztonsági előírásokat. Pro's Kit MT-1210 multiméter Biztonsági előírások A készülék használatbavétele előtt, kérjük figyelmesen olvassa el a mellékelt használati útmutatót. A készülékkel az életben lévő cseh állami előírásokat figyelembe véve és azon betartásával dolgozzon. A mérőberendezés megfelel az IEC1010 nemzetközi szabvány előírásoknak, a CAT II túlfeszültség elleni védelmi osztályba sorolandó. 1. Biztonsági jelzések Fontos biztonsági előírás, kérjük nézze meg a használati útmutató erre vonatkozó részét. Veszélyes feszültség jelenléte lehetséges. GND, föld potenciál. Kettős szigetelés. Biztosítékcsere szükséges, a régit a használati útmutatóban ajánlott típusú biztosítékra cserélje. Karbantartás A készülékház kinyitása előtt mindig húzza ki a csatlakoztatott mérővezetékeket a mért áramkörből. Amennyiben a készülék hátsó védőborítása nincs a helyére rögzítve, semmi esetre se használja a mérőműszert. A készülék tisztításához ne használjon csiszolóanyagot vagy oldószert. A tisztítást enyhe

5 mosogatószeres vízbe mártott, puha ronggyal végezze. A mérőműszert és annak vezetékeit ne szedje szét, ne módosítsa, odahaza ne kísérelje meg megjavítani. Áramütés veszélye állhat fenn, és így a készülék elveszti a garanciáját is. A készülék javítási munkálatait bízza szakemberre, kérje szakszerviz segítségét. A pótbiztosítéknak ugyanolyan típusúnak és értékűnek kell lennie, mint az eredeti biztosítéknak. A készülék használatával összefüggő figyelmeztetések Soha ne lépje túl a termék ismertetőjében leírt egyes mérési tartományok védelmi határértékeit. Soha ne érjen a be nem kötött mérőcsúcsokhoz, ha a készüléket csatlakoztatta a mért áramkörhöz. Soha ne mérjen a készülékkel olyan feszültségtartományt, amely meghaladja az 500V-os értéket, ez vonatkozik a bekötés szerinti, II. védelmi kategóriába sorolt földpotenciálra is. Amennyiben előre hozzávetőlegesen nem ismert a mérési tartomány nagysága, az első mérés alkalmával állítsa a készüléket a legmagasabb értékre. Ha a forgókapcsoló segítségével tartományt vagy funkciót vált, előtte minden esetben húzza ki a mérővezetékeket a mért áramkörből. Televíziókábelek vagy kapcsolóüzemű tápegységek mérési munkálatainak végzésénél mindig ügyeljen arra, hogy a feszültségimpulzus nagyon magas értékű lehet, amely kárt okozhat a berendezésben. Amennyiben legalább hozzávetőlegesen nem ismeri a feszültség nagyságát, ne mérje kontakt méréssel. Mindig legyen nagyon óvatos a 60V DC vagy 30V AC rms-nél magasabb feszültség mérésekor. A mérési munkálatok végzése során a mérőműszer vevőegységét minden esetben az ujjai közt tartsa, a védőgyűrű mögött. A mért alkatrészeket ne csatlakoztassa a hfe mérőhüvelybe, amennyiben egyszerre mér feszültséget a feszültségforrás kimenetén. Soha ne végezzen ellenállásmérést feszültség alatt lévő áramkörön. Minden alkalommal körültekintően ellenőrizze, hogy megfelelőképpen csatlakoztatta a mérővezetékeket és helyesen választotta meg a mérési tartományt. Feszültségméréskor győződjön meg arról, hogy a készülék nincs csatlakoztatva vagy átkapcsolva áram- vagy feszültségmérő tartományba, esetleg diódatesztre. Mindig győződjön meg arról, hogy az adott mérésnek megfelelő mérőhüvelybe dugaszolta a vezetékeket. Amennyiben a készülék vagy annak mérővezetékei sérültek, ne használja a mérőműszert és vegye fel a kapcsolatot az eladóval. Győződjön meg arról, hogy a mérővezetékek és a vevőegység

6 is megfelelően jó állapotban van és nem sérült a szigetelésük. Lehetőleg a legnagyobb mértékben kerülje a kapcsolatot az élő áramkörrel. Ha mérési munkálatokat végez, győződjön meg arról, hogy az áramkör nem élő, mielőtt kinyitja és csatlakoztatja a mérővezetékeket. Fokozott figyelemmel járjon el, ha mérővezetékeket transzformátorhoz csatlakoztatja és nyílt áramkörrel dolgozik. Az ellenállás-, folytonosság-, dióda- vagy kapacitásmérés megkezdése előtt minden esetben kapcsolja le az áramkör tápfeszültségét és süssön ki minden nagyfeszültségű kondenzátort. A készüléket csak az előírásoknak megfelelő munkakörülmények között használja. Ne engedje, hogy a készülékbe folyadék kerüljön, mert áramütés veszélye állhat fenn. Ne tegye ki a készüléket az időjárás kedvezőtlen hatásainak, erős napsugárzásnak, erős hőforrásnak, korróziót okozó anyagok hatásának és egyéb olyan tényezőknek, amelyek a berendezés meghibásodását idézhetik elő. A készüléket ne használja azonnal, amint azt a hideg környezetből a melegbe behozta. A készülék házán és belsejében lecsapódó kondenzvíz veszélyes lehet. Előbb hagyja, hogy a készülék kellőképpen felmelegedjen és elérje a nyugalmi hőmérsékletet. A készüléket ne használja olyan mérésekre, amelyek nincsenek feltüntetve a használati útmutatóban. Általános leírás Ez a mérőműszer egy hordozható digitális multiméter, amely egyenfeszültség, váltakozó feszültség, egyenáram, váltakozó áram, ellenállás, dióda- és a vezetőképesség, tranzisztorvizsgálat és az áramkörök folytonosságvizsgálatára szolgál. A készülék elemről működik. Igény szerint választható a kijelző háttérvilágításának funkciója. Előlap részeinek bemutatása Kijelző 1. Kijelző 3 ½ egységes számkijelzés, 7 szegmens, az LCD-kijelző magassága 15mm 2. Háttérvilágítás A napjelzéses nyomógomb bekapcsolásával aktiválja a háttérvilágítást. Körülbelül 5 másodperce működés után

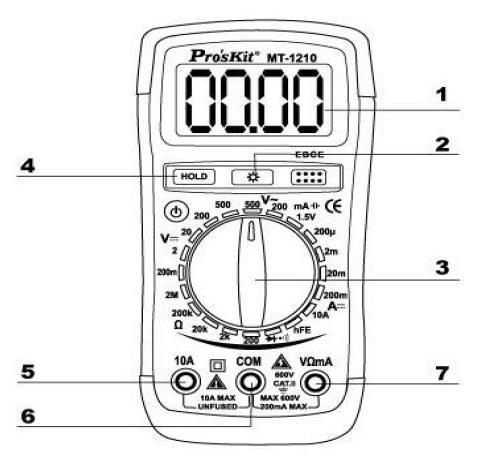

7 magától kikapcsol. Ha ismételten megnyomja a gombot, ez a funkció ismét működésbe lép. 3. Forgókapcsoló Ez a forgókapcsoló üzemmódváltásra és a megfelelő mérési tartományok kiválasztására szolgál. Ugyanakkor egyúttal a készülék be- és kikapcsolását is ezzel végezheti el. 4. HOLD nyomógomb Ha ezt a gombot benyomja, a kijelzőn megjelenik az utolsó mérési eredmény a H szimbólummal együtt. Ezt a funkciót úgy fejezheti be, ha ismételten megnyomja ugyanazt a nyomógombot A -es bemeneti csatlakozó Bemeneti csatlakozóhüvely a piros mérővezetékhez, 10A értékig, áramméréshez. Egyúttal a többi esetben és mérési tartományban a COM mérőhüvelybe kell dugni a mérővezetéket. 6. Bemeneti csatlakozó a fekete mérővezetékhez, VMA méréstartományban történő mérések esetére. 7. Bemeneti csatlakozó a piros mérővezetékhez feszültségméréshez, ellenállás- és áramméréshez (kivéve a 10A-es tartományt). Ismertetés A pontos mérés egy évvel a kalibrálás utánig biztosított, amennyiben az üzemi hőmérséklet 18 C és 28 C között marad (64 F és 82 F), a levegő relatív páratartalma pedig nem haladja meg a 80%-ot. Általános jellemzők A bemeneti csatlakozó és földpotenciál közötti maximális feszültség: CAT II 600V Biztosítékvédelem: F 200mA/250V Tápellátás: 9V-os elem, NEDA 1604 vagy 6F22 Kijelző: LCD, 1999 tartomány, 2-3 másodpercenként frissül Mérési mód: beépített kettős AD-átalakító Tartománytúllépés kijelzése: A kijelzőn megjelenik az 1 -es érték. Polaritás kijelzése: ha nem megfelelő a polaritás, megjelenik a - kijelzés Üzemi hőmérséklet: 0 C és 40 C között Tárolási hőmérséklet: -10 C és 50 C között Gyenge elem kijelzése: a képernyőm megjelenik a gyenge elem jele

8 Méretei: 144mm x 70mm x 32mm Súlya: kb. 175g. DC feszültség Méréstartomány Felbontás Pontosság 200mV 100μV ±1% érték ± 2 szám 2V 1mV ±1% érték ± 2 szám 20V 10mV ±1% érték ± 2 szám 200V 100mV ±1% érték ± 2 szám 500V 1V ±1,2% érték ± 2 szám Túlfeszültség elleni védelem: 250V rms. Tartományhoz 200mV és 500V DC vagy rms AC egyéb tartományokhoz. DC áram Méréstartomány Felbontás Pontosság 200μA 100pA ±2% érték ± 5 szám 2mA 1μA ±2% érték ± 5 szám 20mA 10μA ±2% érték ± 5 szám 200mA 100μA ±2% érték ± 5 szám 10A 10mA ±3% érték ± 5 szám Túlfeszültség elleni védelem: F (biztosíték) 200mA. (A 10A-es tartomány nem megállapított.) AC feszültség Méréstartomány Felbontás Pontosság 200V 100mV ±2,5% érték ± 10 szám 500V 1V ±2,5% érték ± 10 szám Túlfeszültség elleni védelem: 500V DC vagy rms AC pro minden tartományban. Váltófeszültség frekvenciatartománya: 40Hz és 400Hz, a tartomány rms szinuszgörbés hullámra kalibrált.

9 Diódateszt és folytonosságmérés Méréstartomány Leírás Amennyiben az áramkör nincs megszakadva (az ellenállás kisebb, mint 1,5kΩ), a beépített jelzőhang megszólal. A dióda végső körülbelüli feszültségcsökkenésének értékét jeleníti meg. Túlfeszültség elleni védelem: 250V DC vagy rms AC. Túlfeszültség elleni védelem: 250V DC vagy rms AC. Ellenállás Méréstartomány Felbontás Pontosság 200Ω 0,1Ω ±1% érték ± 5 szám 2kΩ 1Ω ±1% érték ± 5 szám 20kΩ 10Ω ±1% érték ± 5 szám 200kΩ 100Ω ±1% érték ± 5 szám 2MΩ 1kΩ ±1,5% érték ± 5 szám A le nem terhelt áramkör maximális feszültsége: 2,8V. Túlfeszültség elleni védelem: 250V DC vagy rms AC minden tartományban. Tranzisztorvizsgálat hfe (0-1000) Méréstartomány Tesztelési tartomány Tesztelt áram Tesztelt feszültség NPN vagy PNP lb=10μa Vce=2,8V Elemteszt Méréstartomány Pontosság 1,5V ±2,5% érték ± 2 szám Üzemeltetési használati útmutató DC feszültség mérésére 1. Dugaszolja a piros mérőzsinórt a VΩ.mA jelzésű mérőhüvelybe, a fekete mérőzsinórt pedig a COM mérőhüvelybe. 2. A forgókapcsolót állítsa a kívánt DCV mérési üzemmódba. Ha a mérést megelőzően nagyjából nincs tisztában a mérni kívánt feszültség nagyságával, a forgókapcsolót állítsa a legmagasabb méréstartományra, majd fokozatosan csökkentse azt. Ezt követően olvassa le a mérési eredményt az LCD-kijelzőről. 3. A mérőzsinórokat csatlakoztassa párhuzamosan a mérni kívánt áramkörbe.

10 Üzemeltetési használati útmutató DC áram mérésére 1. Dugaszolja a piros mérőzsinórt a VΩ.mA jelzésű mérőhüvelybe, a fekete mérőzsinórt pedig a COM mérőhüvelybe. (A 200mA-től 10A-ig terjedő mérési tartományban árammérés esetén a piros mérőzsinórt helyezze át a 10A jelölésű mérőhüvelybe.) 2. A forgókapcsolót állítsa a kívánt DCA mérési üzemmódba. Ha a mérést megelőzően nagyjából nincs tisztában a mérni kívánt áram nagyságával, a forgókapcsolót állítsa a legmagasabb méréstartományra, majd fokozatosan csökkentse azt. Ezt követően olvassa le a mérési eredményt az LCD-kijelzőről. 3. Szakítsa meg az áramkört, amelyen az áthaladó áramot kívánja mérni, majd helyezze a mérővezetékeket a már megszakított áramkörhöz. 4. A mért áram értékét olvassa le az LCD-kijelzőről. A kijelző egyúttal a piros mérőzsinór polaritását is megjeleníti. Üzemeltetési használati útmutató AC feszültség mérésére 1. Dugaszolja a piros mérőzsinórt a VΩ.mA jelzésű mérőhüvelybe, a fekete mérőzsinórt pedig a COM mérőhüvelybe. 2. A forgókapcsolót állítsa a kívánt ACV mérési üzemmódba. Ha a mérést megelőzően nagyjából nincs tisztában a mérni kívánt feszültség nagyságával, a forgókapcsolót állítsa a legmagasabb méréstartományra, majd fokozatosan csökkentse azt. Ezt követően olvassa le a mérési eredményt az LCD-kijelzőről. 3. A mérőzsinórokat csatlakoztassa párhuzamosan a mérni kívánt áramkörbe. 4. A mért feszültség értékét olvassa le az LCD-kijelzőről. Ellenállásmérés 1. Dugaszolja a piros mérőzsinórt a VΩ.mA jelzésű mérőhüvelybe, a fekete mérőzsinórt pedig a COM mérőhüvelybe. (A piros mérőzsinór polaritása +.) 2. A forgókapcsolót állítsa a kívánt Ω mérési üzemmódba. 3. A mérőzsinórokat csatlakoztassa párhuzamosan a mérni kívánt ellenálláshoz. 4. Olvassa le a mért feszültség eredményét az LCD-kijelzőről. A mérőműszer vagy azok tartozékainak esetleges meghibásodásának elkerülése érdekében ellenállásmérés előtt minden esetben győződjön meg arról, hogy a mérendő áramkörök, kondenzátorok és egyéb mért pontok feszültségmentes és kisütött állapotban vannak.

11 Diódateszt 1. Dugaszolja a piros mérőzsinórt a VΩ.mA jelzésű mérőhüvelybe, a fekete mérőzsinórt pedig a COM mérőhüvelybe. (A piros mérőzsinór polaritása +.) 2. A forgókapcsolót állítsa a kívánt mérési üzemmódba:. 3. A dióda ellenőrzésekor a piros mérőzsinórt az anódhoz (+) a fekete mérőzsinórt a katódhoz (-) csatlakoztassa. Az LCD-kijelzőn ilyenkor a dióda nyitóirányú feszültsége jelenítődik meg. Amennyiben a csatlakoztatott mérőzsinór elégett, az LCD-kijelzőn az 1 -es szám jelenik meg. Tranzisztorvizsgálat 1. Állítsa a forgókapcsolót hfe mérőállási helyzetbe. 2. Ellenőrizze, hogy a mérni kívánt tranzisztor NPN vagy PNP típusú-e, azonosítsa be az Emitter, Bázis és Kollektor-lábakat is. Helyezze be mérendő tranzisztort a típusnak és lábkiosztásnak megfelelő módon a hfe-csatlakozó nyílásába. 3. A tranzisztorvizsgálat értékét olvassa le a kijelzőről ( hfe eredménye, áram: 10μA, feszültség Vce 2,8V.). Megjegyzés: A mérések közben esetleges áramütés elkerülése érdekében a tranzisztorvizsgálatot megelőzően kösse ki a mérővezetékeket a korábban mért áramkörökből. Folytonosságvizsgálat 1. Dugaszolja a piros mérőzsinórt a VΩ.mA jelzésű mérőhüvelybe, a fekete mérőzsinórt pedig a COM mérőhüvelybe. 2. A forgókapcsolót állítsa a kívánt mérési üzemmódba: 3. Csatlakoztassa a vezetéket azon mérőkör végpontjaihoz, amelynek folytonosságvizsgálatát el kívánja végezni. Amennyiben az áramkör nincs megszakítva, a készülékbe beépített jelzőhang figyelmeztetésképpen meg fog szólalni. Elemteszt 1. Dugaszolja a piros mérőzsinórt a VΩ.mA jelzésű mérőhüvelybe, a fekete mérőzsinórt pedig a COM mérőhüvelybe. 2. A forgókapcsolót állítsa a kívánt mérési üzemmódba: 1,5 ma. 3. Csatlakoztassa a vezetéket azon mérőkör végpontjaihoz, amelynek feszültségvizsgálatát el kívánja végezni. 4. Olvassa le a mérési eredményt az LCD-kijelzőről.

12 Figyelmeztetés Az áramütés elkerülése érdekében, mielőtt a forgókapcsolót a következő tartományba átkapcsolná, minden esetben győződjön meg arról, hogy a hőelem ki van kapcsolva a bemeneti csatlakozókhoz. Elem- és biztosítékcsere Amennyiben a kijelzőn megjelent az elem jele, az azt jelenti, hogy az elemet ki kell újra cserélni. A biztosítékot általában nem kell kicserélni, csak akkor, ha a készüléket nem megfelelőképpen használtuk. Az elem- és biztosítékcsere elvégzéséhez (200mA/250V) csavarozza ki a két tartócsavart a mérőműszer hátlapján lévő fedélről. Egyszerűen vegye ki a régi, gyenge elemet vagy az elégett biztosítékot és cserélje ki újra. Ügyeljen arra, hogy elemcsere esetén megfelelő legyen a polaritás. Figyelmeztetés A műszerfedél kinyitása előtt minden alkalommal győződjön meg arról, hogy a mérővezetékek ki vannak húzva a mért áramkörből. A készülék ismételt használata előtt helyezze fel és csavarozza vissza a hátlapot. PROSKIT MT-7051N kábeltesztelő Köszönjük, hogy megvásárolta ezt a multifunkciós kábeltesztelő műszert. Ez a berendezés automatikusan ellenőrzi a vezetőképességet, a zárlatot, a nyitott és keresztezett érpárokat. Mielőtt a terméket használni kezdi, kérjük, figyelmesen olvassa el a használati útmutatót. Bevezető A terméke gy univerzális kábeltesztelő berendezés, megbízható segédeszköz a vezetékek hibáinak és tulajdonságainak felderítésében. Támogatott vezetékek és csatlakozók: RJ45 TIA568A/B (AT&T 258A), 10 Base-T, Token ring, RJ- 11 / RJ-12 USOC és koaxiális BNC vezetékek. Termék tulajdonságai: Automatikusan megállapítja a vezetékekben lévő vezetőképességet, rövidzárlatot, a megszakadt kábelt és az elégett vezetőket. A koaxiális kábelek esetén méri és megállapítja a rövidzárlatot, az árnyékolást és hangjelzéssel jelzi a vezetőképesség meglétét.

13 A fő és távoli egység lehetővé teszi azt, hogy a méréseket egy személy végezhesse. Házi és kereskedelmi használata is lehetséges. Méretei: 102 x 106 x 28 mm Súly: 0,232 kg Tápellátás: 9V-os elem (nem képezi a csomagolás részét) Biztonsági előírások és figyelmeztetés Figyelmeztetés Ez a vezetékmérő teszter nem alkalmas az elektromos hálózathoz csatlakoztatott áramkörök mérésére. Amennyiben áramkörhöz csatlakoztatott méréseket végez a műszerrel, ez a készülék meghibásodását idézheti elő és személyi sérüléseket okozhat. 1. Használatbavétel előtt figyelmesen olvassa el a készülék használati utasítását. 2. Ne használja a mérőműszert, ha annak nyitva van a fedele. 3. Amennyiben a készüléket iskolákban vagy műhelyekben használják, a használatot felelős tanárnak vagy megfelelően képzett személynek kell felügyelnie. 4. Ha elektromos berendezésekkel dolgozik, a sérülésveszély elkerülése érdekében tartsa be az összes munkavédelmi és biztonsági előírást. 5. Ne nyissa ki a készülék házát, ha előtte nem húzta ki a külső hálózatból és nem szerelte le róla a csatlakozókat. 6. A termék javítását és karbantartási munkálatait csak szakképzett szakember végezheti el, aki tisztában van a készülékre vonatkozó biztonsági előírásokkal és veszélyforrásokkal. 7. A mérésekkor ne érintse meg a kábelvégeket. 8. A teszter csatlakozóiba ne vezessen sem feszültséget, sem áramot, mert ezzel a mérőműszer meghibásodását idézheti elő, sérülésveszély állhat fenn. 9. A mérőműszert gyermekek nem használhatják. 10. A teszter ne használja mérésre esős, havas, ködös, párás, poros környezetben, kerülje a kapcsolatot a robbanógázokkal. 11. A tesztert ne használja olyan környezetben, ahol kondenzáció léphet fel. Ne használja a mérőműszert olyan környezetben, ahol a külső hőmérséklet és páratartalom hatására a készülék belsejében víz vagy pára csapódhat ki, mert ezzel károsodik a teszter. 12. A készüléket ne használja, ha annak külső részei és fedele az időjárás vagy a tisztítás miatt nedvesek. 13. A készüléket ne használja azonnal, ahogy hideg környezetből meleg környezetbe hozta be. A mérőműszer belsejében keletkező kondenzvíz veszélyforrást jelent. Előbb hagyja, hogy a mérőműszer átvegye a szoba vagy beltér nyugalmi hőmérsékletét.

14 14. Ne alakítsa át a mérőműszert. A felépítés módosítása veszélyes, sérülésveszélyt és a termék meghibásodását idézheti elő. 15. A mérőműszert ne használja, ha azt hosszú ideig kedvezőtlen körülmények között tárolta. 16. Ne használja a mérőműszert, ha az meghibásodott. 17. Ne használja a mérőműszert erős mágneses mező (mágnesek, hangszórók, transzformátorok, motorok, tekercsek, elektromágnesek, stb.) jelenlétében. A mérőműszer ilyen környezetben hibás mérési adatokat mutathat. 18. Erős elektromágneses térben kerülje a műszer használatát (magasfeszültségű vezetékek, televíziókészülék, számítógép-monitor, stb. közelében). A mérőműszer ilyen környezetben hibás mérési adatokat mutathat. 19. Erős RF-mező közelében kerülje a műszer használatát (rádió- és tévéadó, adóvevő, mobiltelefonok). A mérőműszer ilyen környezetben hibás mérési adatokat mutathat. 20. Ha a mérőműszert egy hónapnál hosszabb ideig nem használja, vegye ki belőle az elemeket. Az elemek szivárgása a készülék meghibásodásához vezethet. 21. A használt elemet ne dobja a háztartási hulladék közé, a megfelelő gyűjtőhelyre vigye el azokat. Ne okozzon az elemekben zárlatot, ne szerelje szét azokat, ne melegítse, ne dobja vízbe vagy tűzbe, ne nyelje le, ne helyezze fémtárgyak közelébe, ne tegye ki mechanikai sérülésveszélynek. Ha nem tölthető elemet használ, ne töltse újra. Ha hosszabb ideig nem használja a készüléket, vegye ki belőle az elemeket. Az elemek behelyezésekor ügyeljen a helyes polaritásra. A készülékbe ne helyezzen vegyesen új és régi, gyengébb típusú elemet. A mérőműszer gyermekektől távol tartandó. OBRAZY MT-7051N Távoli terminátor Fő egység Távoli terminátor Figyelmeztetés 1. Biztonsági okokból, kérjük az MT-7051N mérőműszert ne használja váltóáram (AC) mérésére. 2. Ha a jelzőfény bekapcsolás után nem világít, cserélje ki a készülék elemét új 9 V-os elemre. Hogyan használja az MT-7051N készüléket: 1. Kapcsolja be a készüléket, a kijelző azonnal felvillan (az S jelzés azt jelenti, hogy a tesztelés folyamata lassú). 2. Kábelteszteléskor az egyik felet csatlakoztassa a fő egységhez, a másikat pedig a távolabbi

15 egységhez. 3. A fő egységen 1-től 8-ig felvillan a fényjelzés. Ha a vezeték rendben van, a fényjelzés 1-től 8-ig fokozatosan felvillan. 4. Koaxiális vezetékek teszteléséhez a koaxiális kábel egyik végét csatlakoztassa a fő egység csatlakozójához, a terminátort pedig a kábel másik végéhez. Ha a kábel rendben van, a B fényjelzés zölden kezd világítani a fő egységen. Ha a fény nem világít, a kábel nyitott vagy zárlatos. Megjegyzés: Győződjön meg arról, hogy az elemtartóba valóban 9 V-os elemet helyezett. Vigyázat: a mérőberendezést ne csatlakoztassa élő áramkörhöz, mert a magas feszültség a készülék meghibásodását okozhatja. Régi elektromos és elektronikai berendezések hulladékkezelése (PIKTOGRAM) A terméken, annak tartozékain, csomagolásán vagy kísérőlevelén található áthúzott kerekes kuka jel azt szimbolizálja, hogy ezt a terméket külön kell gyűjteni annak elhasználódásakor, ezért ne dobja a közönséges kukába, mivel elektromos hulladék. Kérjük, elhasználódáskor vigye el a hulladékot a legközelebbi elektronikus berendezések megsemmisítésére szakosodott hulladékudvarba, ahol ezt az berendezést szakszerűen megsemmisítik. Az Európai Unióban és a többi európai országban is a terméket külön kell gyűjteni annak elhasználódásakor az erre szakosodott gyűjtőhelyeken. Azzal, hogy biztosítja az elhasználódott berendezés hasznos élettartamának végén a környezettudatos újrahasznosítást, elősegíti a potenciálisan káros környezeti és emberi egészségre gyakorolt hatások elkerülését, és lehetővé teszi a terméket alkotó alkatrészek újrahasznosítását. Ezen anyagok újrahasznosítása a természeti erőforrások védelméül szolgál. Ebből az okból kifolyólag kérjük, ne helyezze a háztartási hulladékkal együtt a közönséges kukába az elhasználódott elektromos és elektronikai berendezéseket. A hulladék szelektálására vonatkozó részletes tájékoztatásért forduljon a lakóhelyén lévő illetékes hivatalhoz, a hulladékgazdálkodással foglalkozó intézményhez vagy az üzlethez, ahol a terméket vásárolta. További erre vonatkozó részletet talál a hulladékgazdálkodásra vonatkozó 185/2001-es törvényben, amely Csehországban van érvényben. Az alábbi weboldalakon informálódhat a környezettudatos újrahasznosításról: (e-hulladék megsemmisítése). Amennyiben nem az előírások szerint jár el az elhasználódott berendezés megsemmisítését illetően, az hatályban lévő törvényi előírások értelmében megbírságolható. GARANCIA Erre a termékre a megvásárlástól számított időponttól 24 hónapos garancia érvényes. Ez a jótállás
