TT 3000 Gázfogadó és nyomásszabályozó állomások című utasítás kezelésére elrendelt munkacsoport nyilatkozata

Átírás

1 2201_07_DU_01_C_2018 M-01 melléklet TT 3000 Gázfogadó és nyomásszabályozó állomások című utasítás kezelésére elrendelt munkacsoport nyilatkozata Az 1/2012. sz. Műszaki ügyvezetői körlevél szerint a 2201_07_DU_01 TT 3000 Gázfogadó és nyomásszabályozó állomások című utasítás kezelésére munkacsoport alakult. A 4/2018. sz. Ügyvezetői körlevél szerinti munkacsoport tagok az alábbiakban részletezett feladatkörök szerint elvégezték a fent említett utasítás felülvizsgálatát. Az utasítás és mellékleteinek tartalmával egyetértenek. Dokumentum készítéséért felelős Dokumentum készítéséért felelős Területi üzemeltetési vezető Gödöllő TIGÁZ-DSO Kft. Területi üzemeltetési vezető Szolnok TIGÁZ-DSO Kft. Varga Imre Nagy Gábor Dokumentum készítéséért felelős Központi műszaki csoportvezető TIGÁZ-DSO Kft. Molnár Zoltán Munkacsoport vezető Hálózat üzemeltetés vezető TIGÁZ-DSO Kft. Bán Zoltán 1/1

2 2201_07_DU_01_C_2018 M-02 melléklet Biztonsági berendezések beszabályozási értékeinek meghatározása, p ki fő ág < 1 bar kimenőnyomás tartomány esetén: p [bar] p lef. max. 0,1x p ki fő ág p lef. min. p gyzf tartalék ág p gyzf. fő ág 0,1x p ki fő ág 0,1x p ki fő ág 0,1x p ki fő ág 1,3-1,5x p ki fő ág p ki monitor ág =1,2xp ki fő ág p ki fő ág p ki tartalék=0,9xp ki fő ág p gyza fő ág 0,75x p ki fő ág 0,1x p ki fő ág 0,1x p ki fő ág p gyza tartalék ág 0,1x p ki fő ág Üzemelő (fő) ág beállítási értékei Tartalék ág beállítási értékei Monitor beállítási értékei 1. diagram Az 1. diagramban feltüntetett arányszámok 30 mbar névleges kimenő nyomás esetén az 1. táblázat szerinti értékeket adják. Üzemelő (fő) ág Tartalék ág Monitor ág Kimenő nyomás (p ki) [bar] 0,030 0,027 0,036 Gyorszár alsó kapcsolási értéke (p gyza) [bar] 0,019-0,022 0,013-0,016 0,013-0,016 Gyorszár felső kapcsolási értéke (p gyzf) [bar] 0,039-0,042 0,045-0,048 0,045-0,048 Lefúvató nyitó értéke (p lef) [bar] 0,048-0, Táblázat 1/7

3 2201_07_DU_01_C_2018 M-02 melléklet Biztonsági berendezések beszabályozási értékeinek meghatározása, 1 bar p ki fő ág 2 bar kimenőnyomás tartomány esetén: p [bar] p lef. max. 0,1x p ki fő ág p lef. min. p gyzf tartalék ág 0,1x p ki fő ág 0,1x p ki fő ág p gyzf. fő ág 0,1x p ki fő ág 1,3-1,5x p ki fő ág p ki fő ág p ki tartalék=0,9xp ki fő ág (min. 1 bar) 0,8 bar 0,7 bar 0,1 bar p gyza fő ág 0,5 bar 0,4 bar 0,2 bar p gyza tartalék ág 0,1 bar Üzemelő ág beállítási értékei Tartalék ág beállítási értékei 2. diagram Az 2. diagramban feltüntetett arányszámok 1,1 bar névleges kimenő főági nyomás esetén a 2. táblázat szerinti értékeket adják. Üzemelő (fő) ág Tartalék ág Kimenő nyomás (p ki) [bar] 1,1 1,0 Gyorszár alsó kapcsolási értéke (p gyza) [bar] 0,7-0,8 0,4-0,5 Gyorszár felső kapcsolási értéke (p gyzf) [bar] A nyomáscsökkentés előtti kimenő nyomáshoz tartozó beállítási érték a 2. diagram alapján Lefúvató nyitó értéke (p lef) [bar] A nyomáscsökkentés előtti kimenő nyomáshoz tartozó beállítási érték a 2. diagram alapján 2. táblázat 2/7

4 2201_07_DU_01_C_2018 M-02 melléklet Az 2. diagramban feltüntetett arányszámok 1,5 bar névleges kimenő főági nyomás esetén a 3. táblázat szerinti értékeket adják. Üzemelő (fő) ág Tartalék ág Kimenő nyomás (p ki) [bar] 1,5 1,35 Gyorszár alsó kapcsolási értéke (p gyza) [bar] 0,7-0,8 0,4-0,5 Gyorszár felső kapcsolási értéke (p gyzf) [bar] A nyomáscsökkentés előtti kimenő nyomáshoz tartozó beállítási érték a 2. diagram alapján Lefúvató nyitó értéke (p lef) [bar] A nyomáscsökkentés előtti kimenő nyomáshoz tartozó beállítási érték a 2. diagram alapján 3. táblázat Az 2. diagramban feltüntetett arányszámok 2 bar névleges kimenő főági nyomás esetén a 4. táblázat szerinti értékeket adják. Üzemelő (fő) ág Tartalék ág Kimenő nyomás (p ki) [bar] 2,0 1,8 Gyorszár alsó kapcsolási értéke (p gyza) [bar] 0,7-0,8 0,4-0,5 Gyorszár felső kapcsolási értéke (p gyzf) [bar] A nyomáscsökkentés előtti kimenő nyomáshoz tartozó beállítási érték a 2. diagram alapján Lefúvató nyitó értéke (p lef) [bar] A nyomáscsökkentés előtti kimenő nyomáshoz tartozó beállítási érték a 2. diagram alapján 4. táblázat 3/7

5 2201_07_DU_01_C_2018 M-02 melléklet Biztonsági berendezések beszabályozási értékeinek meghatározása, 2 bar < p ki fő ág 4 bar kimenőnyomás tartomány esetén: p [bar] p lef. min. p lef. max. 0,15 bar p gyzf tartalék ág 0,15 bar 0,2 bar p gyzf. fő ág 0,2 bar 1,15x p ki fő ág p ki fő ág p ki tartalék=0,9xp ki fő ág (min. 1 bar) 0,8 bar 0,7 bar 0,5 bar 0,4 bar 0,1 bar p gyza fő ág 0,2 bar p gyza tartalék ág 0,1 bar Üzemelő ág beállítási értékei Tartalék ág beállítási értékei 3. diagram Az 3. diagramban feltüntetett arányszámok 2,5 bar névleges kimenő főági nyomás esetén az 5. táblázat szerinti értékeket adják. Üzemelő (fő) ág Tartalék ág Kimenő nyomás (p ki) [bar] 2,5 2,25 Gyorszár alsó kapcsolási értéke (p gyza) [bar] 0,7-0,8 0,4-0,5 Gyorszár felső kapcsolási értéke (p gyzf) [bar] A nyomáscsökkentés előtti kimenő nyomáshoz tartozó beállítási érték a 3. diagram alapján Lefúvató nyitó értéke (p lef) [bar] A nyomáscsökkentés előtti kimenő nyomáshoz tartozó beállítási érték a 3. diagram alapján 5. táblázat 4/7

6 2201_07_DU_01_C_2018 M-02 melléklet Az 3. diagramban feltüntetett arányszámok 3 bar névleges kimenő főági nyomás esetén a 6. táblázat szerinti értékeket adják. Üzemelő (fő) ág Tartalék ág Kimenő nyomás (p ki) [bar] 3,0 2,7 Gyorszár alsó kapcsolási értéke (p gyza) [bar] 0,7-0,8 0,4-0,5 Gyorszár felső kapcsolási értéke (p gyzf) [bar] 3,45-3,65 3,8-4,0 Lefúvató nyitó értéke (p lef) [bar] 4,0-4,15 6. táblázat Az 3. diagramban feltüntetett arányszámok 4 bar névleges kimenő főági nyomás esetén a 7. táblázat szerinti értékeket adják. Üzemelő (fő) ág Tartalék ág Kimenő nyomás (p ki) [bar] 4,0 3,6 Gyorszár alsó kapcsolási értéke (p gyza) [bar] 0,7-0,8 0,4-0,5 Gyorszár felső kapcsolási értéke (p gyzf) [bar] 4,6-4,8 4,95-5,15 Lefúvató nyitó értéke (p lef) [bar] 5,15-5,3 7. táblázat 5/7

7 2201_07_DU_01_C_2018 M-02 melléklet Biztonsági berendezések beszabályozási értékeinek meghatározása, 4 < p ki fő ág 16 bar kimenőnyomás tartomány esetén: p [bar] p lef. max. p lef. min. 0,2 bar p gyzf tartalék ág 0,2 bar 0,2 bar p gyzf. fő ág 0,2 bar 1,15x p ki fő ág p ki fő ág p ki tartalékág=0,9xp ki fő ág (min. 1,5 bar) 1,3 bar 1,2 bar 1,0 bar 0,9 bar 0,1 bar p gyza fő ág 0,2 bar p gyza tartalék ág 0,1 bar Üzemelő ág beállítási értékei Tartalék ág beállítási értékei 4. diagram Az 4. diagramban feltüntetett arányszámok 5 bar névleges kimenő főági nyomás esetén a 8. táblázat szerinti értékeket adják. Üzemelő (fő) ág Tartalék ág Kimenő nyomás (p ki) [bar] 5,0 4,5 Gyorszár alsó kapcsolási értéke (p gyza) [bar] 1,2-1,3 0,9-1,0 Gyorszár felső kapcsolási értéke (p gyzf) [bar] 5,75-5,95 6,15-6,35 Lefúvató nyitó értéke (p lef) [bar] 6,35-6,55 8. táblázat 6/7

8 2201_07_DU_01_C_2018 M-02 melléklet Az 4. diagramban feltüntetett arányszámok 6 bar névleges kimenő főági nyomás esetén a 9. táblázat szerinti értékeket adják. Üzemelő (fő) ág Tartalék ág Kimenő nyomás (p ki) [bar] 6,0 5,4 Gyorszár alsó kapcsolási értéke (p gyza) [bar] 1,2-1,3 0,9-1,0 Gyorszár felső kapcsolási értéke (p gyzf) [bar] 6,9-7,1 7,3-7,5 Lefúvató nyitó értéke (p lef) [bar] 7,5-7,7 9. táblázat Az 4. diagramban feltüntetett arányszámok 8 bar névleges kimenő főági nyomás esetén a 10. táblázat szerinti értékeket adják. Üzemelő (fő) ág Tartalék ág Kimenő nyomás (p ki) [bar] 8,0 7,2 Gyorszár alsó kapcsolási értéke (p gyza) [bar] 1,2-1,3 0,9-1,0 Gyorszár felső kapcsolási értéke (p gyzf) [bar] 9,2-9,4 9,6-9,8 Lefúvató nyitó értéke (p lef) [bar] 9,8-10,0 10. táblázat Az 4. diagramban feltüntetett arányszámok 12 bar névleges kimenő főági nyomás esetén a 11. táblázat szerinti értékeket adják. Üzemelő (fő) ág Tartalék ág Kimenő nyomás (p ki) [bar] 12,0 10,8 Gyorszár alsó kapcsolási értéke (p gyza) [bar] 1,2-1,3 0,9-1,0 Gyorszár felső kapcsolási értéke (p gyzf) [bar] 13,8-14,0 14,2-14,4 Lefúvató nyitó értéke (p lef) [bar] 14,4-14,6 11. táblázat 7/7

9 2201_07_DU_01_C_2018 M-03 melléklet Az ellenőrzések, diagnosztikai vizsgálatok, karbantartások, és nagykarbantartások során elvégzendő feladatok E = Ellenőrzés D = Diagnosztika K = Karbantartás NK = Nagykarbantartás Műveletek E D K NK 1. Elzáró szerelvények - Nyitott - zárt állapot ellenőrzése az üzemmódnak való megfelelőség szempontjából x - Működőképesség ellenőrzése x x x - Külső gáztömörség ellenőrzése, helyreállítása x x x - Belső tisztítás, javítás a szerelhető típusoknál x - Külső- és zárási tömörség ellenőrzése x 2. Oldható kötések - Tömörség ellenőrzése x x x - Megbontott kötéseknél tömítések ellenőrzése, szükség esetén cseréje x x x 3. Nyomásszabályozók - Belépő nyomás pillanatnyi értékének ellenőrzése x x - Kilépő nyomás pillanatnyi értékének ellenőrzése x x - Szabályozási pontosság ellenőrzése a nyomás regisztrátumok, tárolt adatok átnézésével x x - Zárónyomás ellenőrzése x x x - Tartalékági nyomásszabályozó belépési képességének ellenőrzése x x - Szétszerelés, állapot felmérés x x - Vezérlőgáz - szűrő ellenőrzése, tisztítása, vagy cseréje x - Impulzus vezetékek átjárhatóságának ellenőrzése x x - Mozgó alkatrészek tisztítása, karbantartása x - Tömítések, membránok, lágy alkatrészek ellenőrzése, cseréje x - Vezérlő fejek, vezérlőnyomás - szabályozók szétszerelése, tisztítása, karbantartása x - Nyomásszabályozó beszabályozása, működésének ellenőrzése x x 4. Biztonsági gyorszár - Nyitott - zárt helyzet ellenőrzése x - Alsó - felső zárási érték (legalább háromszori ismétlődéssel) és működő képesség ellenőrzése x x - Impulzus vezeték átjárhatóságának ellenőrzése x x - Tömör zárás ellenőrzése x x - Szétszerelés, állapotfelmérés x x - Mozgó alkatrészek tisztítása, karbantartása x - Tömítések, membránok, lágy alkatrészek ellenőrzése, cseréje x - Zárási értékek beszabályozása x x 1/2

10 2201_07_DU_01_C_2018 M-03 melléklet Műveletek E D K NK 5. Biztonsági lefúvató szelep - Működés látható, hallható jeleinek ellenőrzése x x x - Beállítási érték ellenőrzése x x - Működőképesség ellenőrzése x x - Lefúvató vezeték átjárhatóságának vizsgálata x x - Szétszerelés, állapotfelmérés x x - Mozgó alkatrészek tisztítása, karbantartása x - Tömítések, membránok, lágy alkatrészek ellenőrzése, cseréje x - Lefúvatási nyomás beállítása x 6. Gázszűrő - Dugulás állapotának ellenőrzése x x - Szűrő betét kiemelése, a szűrőházból szennyeződések eltávolítása x x - Szűrőbetét ellenőrzése, tisztítása vagy cseréje x x - Dugulás jelző műszer ellenőrzése x x - Szétszerelés, állapotfelmérés x 7. Gázmérő - Számláló szerkezet működésének ellenőrzése x x x - Olajszint ellenőrzése, utántöltése, kézi olajozású mérők olajozása x x - Hitelesítés érvényességének ellenőrzése x 8. Műszerek - Manométerek ellenőrzése (működés, 0-ra állás, nyomáskapcsolat megléte) x x - Regisztrálók ellenőrzése, (működés, 0-ra állás, nyomáskapcsolat megléte) x x - Óraműves regisztrálók felhúzása, tinta utántöltése x x x - Elektronikus adatgyűjtők ellenőrzése x x x - Távfelügyeleti berendezések ellenőrzése x - Állapotfelmérés x 9. Fűtési rendszer - Működő képesség ellenőrzése x x x - Működés ellenőrzése x - Karbantartás x x 10. Gáztechnikai rendszeren kívüli ellenőrzések - Épület (szekrény) csapadék elleni védettség, festés állapotának ellenőrzése x x - Villámhárító épségének ellenőrzése x - Fémszerkezetek egymással való összekötésének (EPH), és a rendszer földelésének szemrevételezéses ellenőrzése x - Kerítés, járda, út épségének ellenőrzése x x x - Jelző-figyelmeztető táblák meglétének ellenőrzése x x x - Külső tolózárak, aknák épségének ellenőrzése x x x - Dokumentációk meglétének ellenőrzése x x x 2/2

11 2201_07_DU_01_C_2018 M-04 melléklet Távfelügyeleti rendszerek funkcionális, tervezési, létesítési és üzemeltetési követelményei TARTALOMJEGYZÉK Általános műszaki követelmények 2 Terepi eszközökre vonatkozó követelmények 2 Dokumentációs követelmények 2 Általános műszaki követelmények 3 Terepi eszközökre vonatkozó követelmények 6 Kommunikációra vonatkozó követelmények 7 Központi rendszerre vonatkozó követelmények 7 Létesítésre vonatkozó követelmények 8 Műszaki átvétel 9 Oktatás 10 Terméktámogatás 10 Megfelelőség, garancia 11 Alaki és tartalmi követelmények 11 Tervezői nyilatkozatra vonatkozó követelmények 13 Műszaki megoldás kifejtése 13 Beépített termékekre vonatkozó követelmények 14 Kivitelezésre vonatkozó követelmények 15 Humán erőforrásra vonatkozó követelmények 16 Dokumentációs követelmények 16 Beüzemelése és karbantartására vonatkozó követelmények 17 ÜZEMELTETÉS 17 Számítóegység távadat-táviteli rendszer 17 Nyomásszabályozó állomás távfelügyeleti rendszer 18 1/18

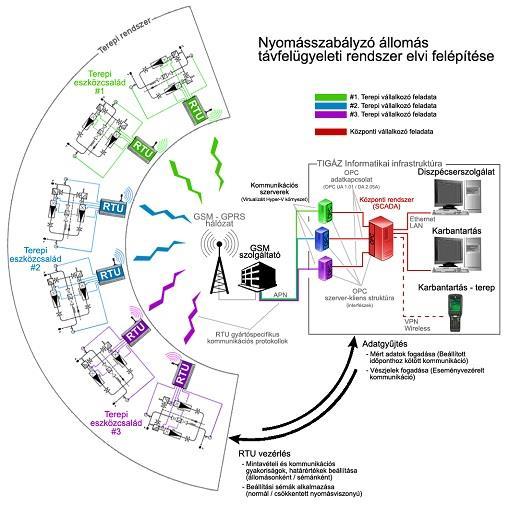

12 2201_07_DU_01_C_2018 M-04 melléklet Távfelügyeleti rendszerek osztályozása: - A TIGÁZ-DSO Kft. távfelügyeleti rendszereket alkalmaz az alábbi tevékenységekre: - gázfelhasználás távmérése, illetve - magasabb ellátásbiztonságot biztosító, nyomásszabályozó (gázfogadó) állomás távfelügyeletre. Általános műszaki követelmények SZÁMÍTÓEGYSÉG TÁVADAT-ÁTVITELI RENDSZER A távadat-átviteli rendszer feladata TIGÁZ-DSO Kft. szolgáltatási területén felszerelt gáztérfogat-korrektorok memóriájában tárolt adatok (számlálóállások, nyomás, hőmérséklet stb.): - soros porton történő kiolvasása, - a kiolvasott értékek GPRS kapcsolaton keresztül történő továbbítása a központi informatikai platform (DIWICON-SCADA rendszer) felé, illetve - a beérkezett adatok tárolása, megjelenítése, és a hivatalos szervekkel és piaci szereplőkkel történő adatkapcsolat biztosítása. A távadat-átviteli rendszer alkalmasnak kell lennie a DIWICON-SCADA rendszer felől érkező különböző vezérlési funkciók végrehajtására (korrektor időszinkron, korrektor adatpótlás, eszköz paraméterek, eszköz újraindítás stb). Terepi eszközökre vonatkozó követelmények - A terepi eszköz rendelkeznie kell soros (RS232) port-al. - A terepi eszköz rendelkeznie kell beépített GSM modemmel, amelyen keresztül a GPRS adatkommunikáció megvalósítható. - A terepi eszközök energiaellátását önálló áramforrásnak kell biztosítania. - Az alkalmazott áramforrás minimális élettartama óránkénti kommunikáció mellett 2 év kell, hogy legyen. - terepi eszköz minimum az MSZ EN 60529:2015 szabvány szerinti IP 65 védettségi fokozatú védelemmel kell rendelkeznie. - Az eszközök feleljenek meg a 35/2016. (IX. 27.) NGM rendelet II. alkalmazási csoport 2. G kategóriára vonatkozó előírásainak. - A terepi eszköz kültéren, de nem szabad téren kerülhet elhelyezésre, így védettnek kell lennie a környezeti hatások ellen (például: időjárás, UV sugárzás). - Az alkalmazott a védelmi mód az MSZ EN :2012 szabvány szerinti i a védelemmel legyen ellátva. - Az eszközöknek az MSZ EN :2013 szabvány szerinti II C alkalmazási csoportjába kell tartoznia. - Az eszközöknek legalább az MSZ EN :2013 szabvány T4 hőmérsékleti osztályának kell megfelelnie. - Az eszközöknek a T amb = -20 C-tól +60 C-ig feltételt ki kell elégítenie. - Az eszközöknek 35/2016. (IX. 27.) NGM rendeletben meghatározott (ATEX) engedéllyel és egyedi bevizsgálási jegyzőkönyvvel kell rendelkeznie. Dokumentációs követelmények - Az ajánlathoz és minden egyes leszállított termékhez magyar nyelvű üzemeltetési dokumentációt kell mellékelni, amely legalább az alábbi információkat tartalmazza: a termék telepítésére, üzembe helyezésére és karbantartására vonatkozó információkat, a termék ismertetésére, működésére vonatkozó fejezetet, a termék tápegységére vonatkozó fejezetet, az MSZ EN :2013 szabvány használati utasítások, gépkönyvek fejezeteiben részletezett követelményeket. 2/18

13 2201_07_DU_01_C_2018 M-04 melléklet NYOMÁSSZABÁLYOZÓ ÁLLOMÁS TÁVFELÜGYELETI RENDSZER Általános műszaki követelmények A távfelügyeleti rendszer általános célja, hogy segítségével a TIGÁZ-DSO Kft., az általa üzemeltetett gázhálózat részét képező (fogadó és körzeti) nyomásszabályozó állomások működés szempontjából lényeges technológiai paramétereit (primer/szekunder nyomások, gyorszár-, szűrőállapot stb.), távolról felügyelni legyen képes. A rendszertől elvárt főbb funkcionalitás: gáztechnológiai adatok mérésével/érzékelésével, továbbításával és elektronikus adatbázisban történő tárolásával a karbantartói szervezetek részére távadatgyűjtést biztosítson, illetve legyen képes vészjelek küldésére a diszpécserszolgálat felé azokban az esetekben, mikor egy vagy több technológiai paraméter az előírt (programozott) üzemállapottól eltér. A rendszernek képesnek kell lennie a távfelügyelet részét képező terepi eszközök távvezérlésére (programozására), míg a meglévő gáztechnológia berendezéseinek felügyelete továbbra is helyi kiszállással történik. A távfelügyeleti rendszer két, egyértelműen elválasztható rendszerrészből áll, amelyekhez az alábbi feladatok kapcsolódnak: Terepi rendszer állomásonként történő szállítása, telepítése, integrációja a központi rendszerbe, valamint üzemeltetése (mérőeszközök, adatgyűjtő/kommunikációs egység telepítése, a meglévő technológiai eszközpark elemeinek lehetőség szerinti integrációja, helyszíni felmérés alapján, valamint a központi rendszerhez történő integráció biztosítása). Központi rendszer kiépítése és üzemeltetése az Ajánlatkérő központi telephelyén a TIGÁZ-DSO Kft. informatikai rendszerének felhasználásával (Szerver, kommunikációs rendszer, adatbázis, adatbázis kezelő és kliens kiszolgáló telepítése, felhasználói szerepek és felületek kialakítása, állomások integrációja) A terepi és a központi alrendszerek kivitelezése külön szerződés keretein belül valósul meg. A rendszernek moduláris felépítésűnek kell lennie, a rendszerrészeknek (terepi és központi modul) gyártó- és típusfüggetlenül kell biztosítaniuk a vonatkozó, funkcionalitást. A kompatibilitást (adatáramlás, terepi eszközvezérlés és szoftverfelügyelet) egységes, széles körben alkalmazott, szükséges és elégséges funkcionalitású ipari adatátviteli protokoll, valamint egyeztetett adatstruktúra és interfészleírás segítségével kell biztosítani úgy, hogy a működő távfelügyeleti rendszer folyamatosan, gyártófüggetlenül, a központi rendszer egyedi (párhuzamos funkciók) fejlesztése nélkül bővíthető legyen. 3/18

14 2201_07_DU_01_C_2018 M-04 melléklet Működéssel szembeni támasztott általános elvárások Az önálló áramforrásról működő terepi rendszer adatgyűjtő egységének kell a nyomásszabályozó állomás berendezéseiről folyamatosan leolvasnia és értékelnie az adatokat, melyeket a kommunikációs eszköznek kell mobil hálózaton, majd bérelt vonalon keresztül eljuttatni a központi rendszer részére. Az áramforrás élettartamára döntő hatású mobilkommunikációs gyakoriság minimálisra csökkentése érdekében, a terepi rendszernek olyan intelligenciával kell rendelkeznie, amely lehetővé teszi a gyűjtött adatok helyi értékelését, azok tömeges továbbítását, indokolt esetben vészjelek generálását/küldését, valamint az értékelési folyamathoz vezérlőjelek fogadását. A GSM kommunikációhoz szükséges IP alapú adatátvitelre alkalmas SIM kártyákat a TIGÁZ csoport biztosítja. A központi rendszer feladata a terepi eszközökkel történő kommunikáció (az állomásokról érkező adatok fogadása/feldolgozása, vezérlőjelek továbbítása a terepi eszközöknek), a gyűjtött adatok adatbázisban történő eltárolása, illetve a kliensek kiszolgálása. A kliensek a TIGÁZ-DSO Kft. - fixen telepített, illetve a vállalati hálózatra VPN kapcsolaton keresztül csatlakoztatott, mobil PC-alapú számítógépei, amelyekről a rendszer HTML felületen keresztül, kliensprogram telepítése nélkül kell, hogy vezérelhető legyen. A konkrét felügyeletet a szerepkörökhöz rendelt jogosultságok és felületek segítségével, összesen fő végzi. 4/18

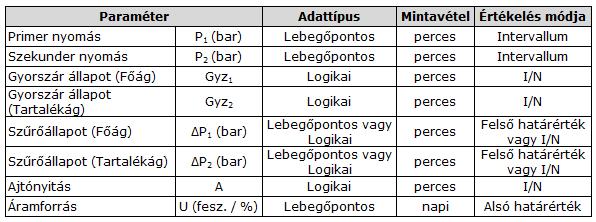

15 2201_07_DU_01_C_2018 M-04 melléklet - A nyomásszabályozó állomáson kiépített rendszernek az alábbi gáztechnológiai paraméterek mérésére, érzékelésére, valamint a - helyi kiértékelés alapjául szolgáló - riasztási szintek és állapotok beállítására kell alkalmasnak lennie: - A rendszer legyen alkalmas életjel küldésére. Az életjel kommunikációs intervalluma alapértelmezésben 24 óra legyen, és tartalmazza a gáztechnológiai paraméterek folyamatos mintavételéből nyert összes adatot, az előző kommunikációtól eltelt időre vonatkozóan. - A napi mintavétel csak az áramforrás állapotának naponta egyszer történő mérésére, és az ebből képzett riasztás generálására vonatkozzon. Vészjel, az áramforrás kritikus feszültségi / kritikus tárolókapacitási szintjének elérése előtt keletkezzen, mikor az áramforrás még kommunikáció energiaszükségletét biztosítani tudja. A diszpécseri felületen megjelenő riasztás a következő mérésig maradjon aktív. - A rendszer legyen alkalmas a folyamatos mintavételből nyert adatok alapján vészjelek eseményvezérelt küldésére. A vészjel-kommunikáció csak egy adott érték, a meghatározott működési intervallumának elhagyása (vészjel), és visszatérése (kontroll-vészjel) pillanatában történjen. - Vészjelek az alábbi eseményekre keletkezzenek: Primer nyomás az alsó határérték alá esett (P 1min.); Primer nyomás a felső határérték fölé emelkedett (P 1max.); Primer nyomás visszatért a normális működési tartományba (kontroll); Szekunder nyomás az alsó határérték alá esett (P 2min.); Szekunder nyomás a felső határérték fölé emelkedett (P 2max.); Szekunder nyomás visszatért a normális működési tartományba (kontroll). Gyorszár lezárt a főágon [Súlyos]; Gyorszár nyitott a főágon (kontroll - helyszíni beavatkozás nélkül eszköz-, vagy telepítési hibát jelent); Gyorszár lezárt a tartalékágon [Súlyos]; Gyorszár nyitott a tartalékágon (kontroll - helyszíni beavatkozás nélkül eszköz-, vagy telepítési hibát jelent); Szabályzótérben behatolás történt; Az érzékelés formájától függően a főági szűrőn mért maximális nyomáskülönbség meghaladta az előírt értéket, vagy ugyanezen okból a differenciálmanométer impulzust generált (ΔP 1max); Az érzékelés formájától függően a tartalékági szűrőn mért maximális nyomáskülönbség meghaladta az előírt értéket, vagy ugyanezen okból a differenciálmanométer impulzust generált (ΔP 2max); A belső áramforrás töltöttségi állapota a meghatározott határ alá csökkent; A terepi eszköz működésében hiba lépett fel - Minden állomáshoz egyedileg kettő, vezérelhető technológiai paraméterekre vonatkozó (határérték) beállítási séma legyen kialakítva, amely lehetőséget ad az állomások két különböző (normál nyomásviszonyú, és szezonálisan nyomáscsökkentett) üzemmódjának felügyeletére. 5/18

16 2201_07_DU_01_C_2018 M-04 melléklet A nyomásszabályozó állomáson kiépített terepi rendszernek az alábbi működési paraméterek vezérlésére kell alkalmasnak lennie: Az állomások egyenkénti aktiválása / passziválása (a távfelügyeleti rendszer működésének korlátozása, vagy teljes szüneteltetése), a karbantartási munkák idejére; Életjel kommunikációs gyakoriságának az összes állomásra, és állomásonként egyedileg történő beállítása Amennyiben a központi rendszer nem alkalmas az összes állomás életjelének egy időpontban történő fogadására és feldolgozására, abban az esetben legyen lehetőség a kommunikációs időpontok állomásonként történő eltolására, amely alapértelmezésben naponta 7:00-7:15 legyen. Opcionálisan a terepi adatgyűjtő és a mérőeszközök/érzékelők közötti folyamatos (belső) mintavételi sűrűség beállítása állomásonként, és a terület összes állomásán egyszerre; Terepi eszközökre vonatkozó követelmények - Minden eszköznek minimum az MSZ EN 60529:2015 szabvány szerinti IP65 védettségi fokozatúnak kell lennie. - Az eszközök feleljenek meg a 35/2016. (IX. 27.) NGM rendelet II. alkalmazási csoport 2. G kategóriára vonatkozó előírásainak. - az eszközcsalád tanúsított robbanásbiztos védelmi módja feleljen meg az MSZ EN :2009 szabvány szerinti, 2. zóna-besorolású környezetben való alkalmazhatóság követelményének. - Az eszközöknek az MSZ EN :2013 szabvány szerinti II C alkalmazási csoportjába kell tartoznia. - Az eszközöknek legalább az MSZ EN :2013 szabvány T4 hőmérsékleti osztályának kell megfelelnie. - Az eszközöknek a T amb = -20 C-tól +60 C-ig feltételt ki kell elégítenie. - Az eszközöknek 35/2016. (IX. 27.) NGM rendelet meghatározott (ATEX) engedéllyel és egyedi bevizsgálási jegyzőkönyvvel kell rendelkeznie. - A terepi rendszer adatgyűjtést végző elemeinek mérési pontossága legalább ±1%-os, vagy ennél jobb legyen. - A terepi rendszernek alkalmasnak kell lennie a meghatározott technológiai paraméterek gyűjtésére, értékelésére, helyi tárolására, és továbbítására, valamint a határértékek, működési paraméterek vezérlését végző parancsok fogadására, feldolgozására, és alkalmazására. - A terepi rendszer adatgyűjtő eszköze adatbiztonsági szempontból (GSM szolgáltatás tartós kiesése, természeti katasztrófa, vis-major helyzet) legyen alkalmas a gyűjtött technológiai paraméterek helyi tárolására, legalább 30 napig, a kommunikációs gyakoriságoktól függetlenül. - A terepi eszközök energiaellátását önálló áramforrásnak kell biztosítania. - Az alkalmazott áramforrás minimális élettartama 1 év legyen. - Az alkalmazott áramforrás a helyszínen robbanásveszélyes térségen belül - szerelhető/cserélhető kivitelben kell, hogy készüljön. Integrált megoldás esetén az áramforrás a hordozó eszköz elektronikájától elszigetelten (külön plombázhatóan), ugyancsak robbanásveszélyes térségen belül legyen szerelhető/cserélhető kivitelű. - Az alkalmazott áramforrásnak csereszabatosnak, és kereskedelmi forgalomból beszerezhetőnek kell lennie. - A terepi eszközön önellenőrző mechanizmus (hardver/szoftver Watchdog) alkalmazása előny. Az eszközhiba képezze a tárolt adatok és a vészjel részét. - A terepi rendszer legyen képes zárt térből történő, az állomás kivitelétől (aknás, szekrényes, épületes) független kommunikációra. - A technológiai paraméterek mérésére szolgáló műszerek akkreditált laboratórium által kalibráltak legyenek. - A kommunikációs eszközben a SIM kártyák cseréje egyszerűen, a helyszínen megvalósítható legyen. - A nyomásszabályozó állomásokon üzemelő (terepi) technológiai eszközpark (mérőműszerek, adatgyűjtők) felhasználhatók. 6/18

17 2201_07_DU_01_C_2018 M-04 melléklet Kommunikációra vonatkozó követelmények - A rendszernek az adatkapcsolatot TCP/IP-alapú (digitális csomagkapcsolt GPRS-bérelt vonali) kapcsolaton keresztül kell megvalósítania. - A terepi rendszer a kommunikációt valamely nyílt szabványú, elterjedt, TCP/IP-alapú protokollon keresztül végezze. Az érkező mért adatok, és küldhető vezérlőjelek formája, sorrendisége, kódolása definiálva legyen, és álljon rendelkezésre. - A rendszer minden egyes állomásának: rendszeresen életjelet kell küldenie a központba. meghatározott esetekben és tartalommal, vészjelet kell küldenie a központba. A vészjellel párhuzamosan küldenie kell az utolsó életjeltől a riasztás pillanatáig rögzített adatokat is. A terepi eszközökön gyűjtött normális esetben az életjel részeként küldött - technológiai paraméterek felhasználói oldalról indított kérésre is, bármikor lekérdezhetőek legyenek a terepi eszközökről. Központi rendszerre vonatkozó követelmények - A központi rendszerhez szükséges informatikai infrastruktúra beszerzését (szerver, hálózat, wireless eszközök) a TIGÁZ csoport biztosítja. - A központi rendszer üzemeltetéséhez szükséges szoftverek beszerzését a TIGÁZ csoport végzi. - A központi rendszer informatikai platformja hibatűrő, magas rendelkezésre állású (min 98%- os) legyen. - A rendszer legyen képes internet TCP/IP-alapú (UTP, és mobil) hálózaton keresztül történő működtetésre. - A rendszer kliensprogram telepítése nélkül, univerzális HTML felületen (Microsoft Internet Explorer 6+ verzióin keresztül) legyen képes biztosítani a funkcionalitást. - A rendszer legyen képes az integrált állomások terepi rendszereivel kétirányú, direkt kapcsolatot tartani. Az adatgyűjtés és az állomások távolról történő programozhatósága biztosított legyen. - A terepi eszközök szoftvereinek központból történő frissíthetősége amennyiben frissíthetőek és amennyiben az eszköz alkalmas a frissítést megvalósító fájl szintű (FTP) adatátvitelre előny. - A rendszer adjon lehetőséget a felhasználók jogosultságának területi szintű és szerepkör szerint történő korlátozására. - A rendszerben alapkiépítésben legyenek definiálva az alábbi szerepek, és megjelenítő felületek: Diszpécser: A teljes szolgáltatási területre vonatkozó vészjel/riasztás menedzsment, a központi diszpécserszolgálat által végzett 24 órás felügyelethez. Karbantartó: Területi jogosultsági szintekre bontott, nyomásszabályzó állomás karbantartók által végzett nyomásérték-felügyelethez, valamint az állomások működési paramétereinek menedzseléséhez. Adminisztrátor: Egy központi dolgozó részére, amely a személyi állományban, a szerepekben, és a működtetési jogosultságokban történt változások operatív beállítását végzi, folyamatszabályozott (írásosan dokumentált) kereteken belül. (A szerepekhez társított részletes funkcióleírás a 2.6. pont szerint) - A rendszer legyen alkalmas további szerepek (pl. területgazda, böngésző, stb.), kapcsolódó feladatkörök, és megjelenítési felületek definiálására. - A felhasználók hitelesítése a Microsoft Windows Server 2003 Active Directory szolgáltatásán keresztül valósuljon meg. - Az adatbázis - a szállított lekérdező felületek mellett - szabványos adatbázis kezelő protokollon keresztül is legyen elérhető és feldolgozható. A TIGÁZ-DSO Kft. meglévő informatikai rendszerébe történő illesztést tekintve az MS SQL 2005, vagy 2008 alkalmazása előny. 7/18

18 2201_07_DU_01_C_2018 M-04 melléklet - Az alábbi adatok tárolása, visszakeresése megoldott legyen: összes (mérhető/érzékelhető) technológiai paraméter állomásonként. kommunikációk száma és időpontja állomásonként vészjelek (riasztások) időpontja, és tartalma állomásonként Napló (Log), felhasználói beavatkozások (be- és kijelentkezések, sémák, határértékek, intervallumok megváltoztatása, állomások aktiválása/passziválása, valamint a diszpécseri tevékenységek, riasztások nyugtázása). - Az adatbázis struktúra legyen bővíthető. - Az adatbázis tartalma legyen exportálható és nyomtatható, (táblázatos - MS Excel, XML, HTML, PDF, és raszter- (és opcionálisan vektor-) grafikus formában is - TIFF/BMP/PNG/JPEG SVG/DWG) a szerepkörökre meghatározott korlátozások mentén. - A karbantartó szerepkör az alábbi feladatokat legyen képes ellátni: Területileg legyen korlátozott, a karbantartó csak a saját területéhez tartozó állomásokat legyen képes felügyelni A technológiai paraméterek hisztorikus (tetszőleges időszakra lekérhető) adatainak megjelenítésére alkalmasnak kell lennie, táblázatos (pillanatnyi értékek, időszaki átlagok) és grafikus (regisztrátumok-grafikonok) formában egyaránt. Állomásonként egyedileg adjon lehetőséget a meghatározott sémák, technológia határértékek és vezérlőjelek beállítására. Állomásonként egyedileg adjon lehetőséget a két definiált beállítási séma közötti váltásra, és az aktuális sémát azonnal legyen képes érvényesíteni a terepi rendszeren. Állomásonként egyedileg adjon lehetőséget a meghatározott technológiai paraméterekre - az életjelen felül, de ugyanolyan adattartalommal - lekérdezést indítani (karbantartások után az állomás működésének ellenőrzésére) - A diszpécser szerepkör az alábbi feladatokat legyen képes ellátni: A szerepkör központosítottan, valós idejű 24 órás on-line felügyeletet biztosítson az Társaság összes távfelügyelettel felszerelt állomásáról érkező vészjelek fogadására. A szerepkör a pontban meghatározott eseményeket, a vészjeleken keresztül riasztás formájában jelenítse meg. A szerepkörhöz tartozó (diszpécseri) felületen táblázatos (időszakos, rendezhető, szűrhető) formában jelenjenek meg az állomásokon tapasztalt események. A súlyos (állomás ágainak leállását mutató) riasztások megjelenését hangjelzés kísérje. A riasztási bejegyzésekből az állomások adatai legyenek elérhetők, és azok 2.2 pontban meghatározott technológiai paramétereinek utolsó 24 órában mért értékei grafikus formában jelenjenek meg, előzetes értékeléshez. A szerepkör adjon lehetőséget a riasztások nyugtázására, valamint a nyugtázott és új riasztások vizuális, vagy szűrő opció beiktatásával történő elkülönítésére. - Az adminisztrátor szerepkör az alábbi feladatokat legyen képes ellátni: Felhasználók kezelése, a jogosultságok és szerepkörök beállítása, személyi változások kezelése Egyéb szerepkörök kialakítása, a vonatkozó felhasználói felületek, és jogosultságok beállítása. Rendszerfelügyelet (Rendszeresemények, felhasználói beavatkozások (Log) megjelenítése táblázatos formában, azok nyomtatása, exportálása) Létesítésre vonatkozó követelmények A távfelügyeleti rendszerek tervezésére vonatkozó követelményeket lásd a LÉTESÍTÉSI TERV- DOKUMENTÁCIÓ résznél. A kivitelezés végrehajtásának főbb követelményei: - A Vállalkozó előzetesen nyilatkozzon a kivitelezés során igénybe veendő alvállalkozókról. Nevezze meg az alvállalkozókat, és adja meg a kivitelezési munkában való részvételüket, százalékos arányban. 8/18

19 2201_07_DU_01_C_2018 M-04 melléklet - A kivitelezésről, a 80/2005. (X. 11.) GKM rendelet értelmében villamos tervet kell készíteni. - A rendszer terepi eszközállományának minden elemét a nyomásszabályzó állomás zárható belső terében kell telepíteni, és működtetni. Kivételek azok az esetek, ahol a favorizált mobil szolgáltatás a helyszíni mérés alapján nem kielégítő. Ezeken az állomásokon a TIGÁZ-DSO Kft. írásos engedélyével kültéri antenna telepíthető. - A rendszer működtetéséhez szükséges impulzuscsövek varratnélküli kivitelben kell, hogy készüljenek. - Az impulzuscsövek csak a mintavételi, és az adatgyűjtő kapcsolódási pontjain elhelyezett oldható kötéssel kerüljenek beépítésre. - Az állomások területére való bejutás, ott tartózkodás és munkavégzés csak a TIGÁZ-DSO Kft. részéről biztosított személyi szakfelügyelet mellett történhet. - A Vállalkozó a távfelügyeleti rendszerre vonatkozó helyszíni munkavégzéshez, annak irányításával, felügyeletével és ellenőrzésével megbízott személyt köteles előzetesen kijelölni. - A nyomásszabályozó állomás működésével, üzemelésével kapcsolatos munkákat kizárólag a TIGÁZ-DSO Kft. munkavállalója végezhet. - A kivitelezésre vonatkozó műszaki követelményeket a TIGÁZ-DSO Kft. jelen (TT-3000 számú) technológiai utasítása szabályozza, mely előírásait a kivitelezés során be kell tartani. - A helyszínen történő munkavégzést a Vállalkozó (a jóváhagyott ütemterv alapján) a dolgozói részére saját hatáskörben kiadott írásos munkavégzési engedéllyel köteles elrendelni illetve engedélyezni. - A Vállalkozónak (illetve a nyomásszabályozó állomás távfelügyeleti berendezéseinek beépítését végző alvállalkozójának) a munkára alkalmasnak kell lenni, melynek lényeges eleme a megfelelő számú és a szükséges képzettséggel rendelkező szakember létszám. - A kivitelezési munka a TIGÁZ-DSO Kft által elfogadott, az illetékes szakhatóságok hozzájárulásával rendelkező kivitelezési tervdokumentációk és hatósági engedélyköteles munka esetében - jogerős hatósági (építési, létesítési) engedély alapján kezdhető meg. - A munka ütemezéséről (legalább havi szintű) ütemtervet kell készíteni, melyet az illetékes területi egység Hálózat üzemeltetés szervezetével kell egyeztetni és jóváhagyatni. Az ütemtervnek tartalmaznia kell a nyomásszabályozó állomás pontos, beazonosítható helyszínét, a munkavégzés tervezett időpontját. Csak a TIGÁZ-DSO Kft. területileg illetékes szervezete által jóváhagyott ütemtervnek megfelelően lehet munkát végezni. - A munkálatokról építési napló vezetése kötelező, függetlenül attól, hogy az adott munkánál a vonatkozó rendelkezések esetleg nem teszik kötelezővé az építési napló vezetését. - A felhasználásra kerülő anyagok, berendezések épségét, beépítésre való alkalmasságát mind műszaki, mind bizonylatolási szempontból a Vállalkozó folyamatosan ellenőrizni köteles. - A fentieken túlmenően a Vállalkozó köteles a munkavégzés közben minden olyan intézkedést megtenni, előírást betartani, magatartást tanúsítani, a TIGÁZ-DSO Kft. képviselőivel együttműködni, annak érdekeit figyelembe venni, annak előírásait, utasításait betartva tevékenykedni, hogy a szerződésszerű teljesítést biztosítva legyen. - A kivitelezés során a nyomásszabályozó állomások meglévő gáztechnológiai berendezéseinek garanciális kondícióit befolyásoló állapot nem következhet be. Műszaki átvétel Központi rendszer - dokumentációs követelmények: - Az egyedi megfelelőség-tanúsítási dokumentumok; - Telepített eszközök üzemeltetési dokumentumai (gépkönyvei); - Telepített szoftver teljes körű, magyar nyelvű üzemeltetési leírása (felhasználói dokumentáció). Központi rendszer - egyéb követelmények: - A központi rendszer átvételéhez kapcsolódó tesztüzem, a központi rendszer üzembe helyezésétől, a szerződésben rögzített utolsó nyomásszabályozó állomás sikeres műszaki átadásáig tart. - A tesztüzemről tesztelési naplót kell készíteni. - A TIGÁZ cégcsoport kijelölt szakembereinek helyszíni ellenőrzése a tesztüzem teljes időtartama alatt. 9/18

20 2201_07_DU_01_C_2018 M-04 melléklet Terepi rendszer - dokumentációs követelmények: - Kivitelezői nyilatkozat; - Villamos terv; - Az egyedi megfelelőség-tanúsítási dokumentumok; - Érintésvédelmi mérési jegyzőkönyv; - Telepítési munkák befejezése utáni gáztömörség vizsgálati jegyzőkönyv; - A kiépített rendszer elektromos kapcsolási rajza; - Telepített eszközök 35/2016. (IX. 27.) NGM rendelet szerinti gépkönyvei; Terepi rendszer - egyéb követelmények: - A TIGÁZ-DSO Kft. kijelölt szakemberének helyszíni ellenőrzése. - A kivitelezés (terepi eszközök telepítése, és integrációja) területenként, ütemezve történjen; - A nyomásszabályozó állomások egyenkénti integrációja a központi rendszerbe, a terepi eszközök telepítési munkák befejeztével történjen meg; - Az átvételt nyomásszabályozó állomásonként 5 napos próbaüzem előzze meg; - A próbaüzem első napján, a kiépítettség szintjének megfelelően a terepi eszközön szimulálni, és - tesztelési naplóban rögzíteni kell az összes olyan eseményt, amely vészjelet generál. Oktatás A Vállalkozó köteles a TIGÁZ-DSO Kft. részére átadni az oktatási dokumentumokat, anyagokat. A TIGÁZ-DSO Kft. azon dolgozói részére, akik a meghatározott szerepkörökhöz tartozó felhasználói jogosultságokkal rendelkeznek, a Vállalkozónak oktatást kell tartani a szoftver használatáról az alábbiak szerint: - Diszpécser A riasztások megjelenítő felületének kezelése, események dokumentálása. - Karbantartó Az állomások mért és érzékelt jeleinek menedzselésére, valamint a távfelügyeleti rendszer távparaméterezésére szolgáló felületek kezelése. - Adminisztrátor teljes körű szoftverhasználat, jogosultságok kezelése, szerepek és funkciók működése és azok definiálása, terepi eszközök szoftverfrissítései, rendszerfelügyelet. A TIGÁZ-DSO Kft. nyomásszabályozó állomás karbantartó munkakörben foglalkoztatott dolgozói részére a Vállalkozónak teljes körű oktatást kell tartani a nyomásszabályozó állomáson kiépített rendszer működéséről az alábbiak szerint: Cserélhető rendszerelemek szerelése (áramforrás és SIM kártya) Távfelügyelettel ellátott nyomásszabályozó rendszeren végzett technológiai szerelések Az oktatás során különös figyelmet kell fordítani azon távfelügyelet szempontjából aktív - terepi eszközök helyes le- és felszerelése, amelyeket a karbantartási munkák során az üzemelési helyükről ideiglenesen el kell távolítani. Terméktámogatás - A Vállalkozó a rendszer működését minimum 3 éves időtartamra vonatkozó élesüzemi terméktámogatással kell, hogy biztosítsa. - A terméktámogatás érvényességének az élesüzem kezdetétől a központi rendszer átvételi időpontjától - kell indulnia. - A terméktámogatás legalább az alábbi szolgáltatásokat foglalja magába: Legalább napi 8 órás diszpécserszolgálat (9h 17h) legyen biztosított a hibabejelentéshez. A bejelentett hibák 48 órán belül történő helyszíni elhárítása legyen biztosított. 10/18

21 2201_07_DU_01_C_2018 M-04 melléklet További szoftverfejlesztésre, az élesüzem indulásától kezdve, a terméktámogatási ciklus teljes idejére, évente legalább 30 programozói nap álljon rendelkezésre, amely time and material alapon legyen felhasználható. Megfelelőség, garancia - A jótállási kötelezettség előírt tartama az eszközökre az áramforrás kivételével -, az üzembe helyezés napjától számítva legalább 3 év legyen. - A jótállási kötelezettség előírt tartama az áramforrásokra az üzembe helyezés napjától számítva legalább 1 év legyen. - A jótállást a telepített összes eszköz esetében a Vállalkozó a helyszínen biztosítsa, amely terjedjen ki a terepi eszközök helyszíni javítására, cseréjére. - A telepített eszközök / termékek élettartama (az áramforrás kivételével) 10 évnél kevesebb nem lehet. - A Vállalkozó előzetesen nyilatkozni köteles arról, hogy a terepi rendszer a TIGÁZ-DSO Kft. dolgozói által az alábbi munkák miatt - történő megbontása a garanciális feltételek sérülése nélkül, hogyan valósítható meg: rendszeres nyomásszabályozó állomás karbantartási munkák nyomásszabályzó rendszeren végzett technológiai szerelések, rekonstrukció áramforrás csere a távfelügyeleti eszközben GSM kártyacsere a távfelügyeleti eszközben távfelügyeleti mérőeszközök kalibrálása - A megajánlott termékekre melyek a rendszer kiépítéséhez szükségesek és annak szerves részét képzik vonatkozó gyártói/szállítói megfelelőségi bizonylatot, amely tartalmazza azon normatív dokumentumokra történő hivatkozásokat (jogszabály, szabvány, szakhatósági előírás) melyeknek a termék megfelel, az ajánlathoz mellékelni kell. A megfelelőségi nyilatkozat feleljen meg az MSZ EN ISO/IEC :2010 szabványnak. - A termék leszállításakor a szállítmányhoz egyedi szakértői minőségi bizonyítványt kell mellékelni, amely a leszállított termékhez hozzárendelhető, ezáltal az azonosítható, továbbá tartalmazza a termék lényeges műszaki paramétereit a kezelésre, a tárolásra és felhasználásra vonatkozóan. A minőségi bizonyítvány az MSZ EN 10204:2005 szabvány szerinti 3.1 típusú bizonylat legyen. A termékmegfelelőség-tanúsítás egyéb dokumentumai: - A munkavégzésre vonatkozó felelős kivitelezői nyilatkozat, amely tartalmazza azon normatív dokumentumokra történő hivatkozásokat (jogszabály, szabvány, szakhatósági előírás) melyeknek a munkavégzés megfelel. LÉTESÍTÉSI TERVDOKUMENTÁCIÓ Jelen fejezet egyaránt vonatkozik minden - a TIGÁZ-DSO Kft.-nél létesített vagy létesítendő távfelügyeleti megoldásra. Alaki és tartalmi követelmények A tervdokumentáció a formai követelmények szempontjából feleljen meg az alábbiaknak: - Borítóval kell rendelkeznie, amelyen a következő információknak kell szerepelnie: a tervdokumentáció címe, azonosító száma, készítő (társaság) megnevezése, a kiadás dátuma, a tervező(k) megnevezése, a jóváhagyó(k) megnevezése. - Minden oldalon fejlécnek kell lennie, amelyben a következő információknak kell szerepelnie: a tervdokumentáció címe, azonosító száma, az adott oldal oldalszáma, a kiadás dátuma, a készítő (társaság) megnevezése. - Tartalomjegyzékkel kell rendelkeznie. - A tervdokumentáción belül az egyes nagyobb fejezeteket borítóval kell elválasztani. A borítón szerepelnie kell az adott fejezet címének. 11/18

22 2201_07_DU_01_C_2018 M-04 melléklet - A tervdokumentációt elektronikusan egy példányban, továbbá nyomtatott (egyoldalas) formában aláírással ellátva három példányban a TIGÁZ-DSO Kft. rendelkezésére kell bocsátani. - A telepítést és üzembe helyezést követően a megvalósulási tervdokumentációt elektronikusan egy példányban, továbbá nyomtatott (egyoldalas) formában aláírással és kitöltött jegyzőkönyvekkel ellátva, 1 példányban a TIGÁZ-DSO Kft. rendelkezésére kell bocsátani. A tervezési célkitűzés alapján meghatározott konkrét műszaki megoldás alkalmazási területének és körülményeinek specifikálása. A gázelosztó vezetéken, felhasználási helyeken lévő nyomásszabályozó állomások és mérőhelyek - mint műszaki objektumok - általános ismertetése. A tervezés eredményeként alkalmazott műszaki megoldás főbb funkcionalitásának (például: gázmennyiség-, nyomás- és hőmérsékletmérés, gyorszár, lefúvató állapot érzékelés, mérési és állapotjelző adatok gyűjtése, továbbítása, értékelése, határértékek figyelése) ismertetése. A tervdokumentációban foglalt követelmények megvalósításában közreműködő és ezért felelős társaságok, szervezetek, személyek meghatározása. A tervdokumentációnak, annak minden mellékletének, a termékek üzemeltetési dokumentációjának, a termékmegfelelőség-tanúsító dokumentumoknak, magyar nyelvűnek, vagy, az eredeti dokumentummal azonos tartalmú és minőségű (érthetőségű) magyar nyelvű fordításúnak kell lennie. A tervezés célja: - nyomásszabályozó állomás távfelügyelet esetében az állomások működését biztosító komplex műszaki, logisztikai rendszer egy elemének (távfelügyelet) előírása, az elosztói engedélyes, a hatóságok és a felhasználók által elvárt műszaki, műszaki-biztonsági, minőségi követelményeket kielégítő gázellátás megvalósításához. A nyomásszabályozó állomások működési paramétereinek felügyelete, a felügyelet távfelügyelettel történő megvalósítása. A távfelügyeletet biztosító műszaki rendszer követelményeinek, alkotóelemeinek, ezek kapcsolatainak, működésének specifikálása. - Számítóegység távadat-átviteli rendszer esetében a felhasználási helyeken található mérőeszközökről fogyasztási adatokat gyűjtő, mobil kommunikációra alkalmas terepi eszközök, valamint a központ adattárolást / megjelenítést, és a hivatalos- és gázpiaci partnerekkel történő adatcserét végző központi rendszer előírása. A tervezés feladata a tervezési célt megvalósító konkrét műszaki megoldás létrehozása és ismertetése az azt jellemző műszaki paraméterekkel együtt. A műszaki objektumok specifikált működési paramétereit mérő és érzékelő elemek, berendezések kiválasztása, az érzékelők adatgyűjtővel, távadat átviteli egységgel történő összekapcsolása, az elemek elhelyezésének, beszerelésének, a rendszer szerelésének előírása, a rendszer installálása, beüzemelése. A tervezés során a tervezői felelősség kiterjed: a tervezési cél műszaki megoldással való elérésére, a vonatkozó normatív dokumentumok alkalmazására, a műszaki, műszaki-biztonsági követelmények betartására, előírására, a munkavédelmi, munkabiztonsági, munkaegészségügyi követelmények betartására, előírására, a tűzvédelmi követelmények betartására előírására, a környezetvédelmi követelmények betartására előírására, a tervdokumentációban foglalt tartalmi követelmény teljesíthetőségére, a tervdokumentáció készítésében (részben vagy folyamatosan) részt vevő, a tervezői feladat szakmai tartalmának megfelelő szakismerettel és jogosultsággal rendelkező szakági tervezők kiválasztásáért, a megrendelői igények, az egyeztetések során tett nyilatkozatok, feltételek érvényre juttatására, a gazdaságossági szempontok érvényesítésére. A tervdokumentációnak tételes felsorolásban tartalmaznia kell azokat a jogforrásokat, szabványokat, műszaki, hatósági előírásokat, amelyek a tervezés és a kivitelezés során figyelembe vételre és betartásra kerültek, illetve kerülnek. 12/18

23 Tervezői nyilatkozatra vonatkozó követelmények 2201_07_DU_01_C_2018 M-04 melléklet A tervezői nyilatkozatban írásos felelősségvállalás formájában (több tervező esetén a tervezett részre vonatkozóan) az alábbiak kerüljenek deklarálásra: - a tervező által készített tervdokumentáció azonosítására szolgáló cím és szám, - a szolgáltatást megrendelő (társaság) megnevezése, - a tervdokumentációban foglalt normatív dokumentumok betartására vonatkozó hivatkozás, - a megrendelő (elosztói engedélyes) által alkalmazott technológiai utasítástól, normatív dokumentumtól való eltérés esetén az eltérés indoklása és a választott megoldás egyenértékűségének igazolása, - a tervdokumentációnak a tervezési célra vonatkozó megfelelősége, - a tervezett műszaki megoldás biztonságos kivitelezhetősége és az egészséget, a környezetet nem veszélyeztető módon történő üzemeltethetősége, - kijelentést arra vonatkozóan, hogy a tervdokumentáció tartalmazza a 80/2005. (X. 11.) GKM rendeletnek a villamos tervre vonatkozó előírásait, így a tervdokumentáció villamos terv is egyben, - szakági tervező neve, szakképesítése, értesítési címe, eredeti aláírása, valamint a szakági tervezői) szakmagyakorlást igazoló névjegyzéki bejegyzési (nyilvántartási) száma a vonatkozó jogszabályokban (191/2009. (IX. 15.) és a 266/2013. (VII. 11.) Kormányrendeletek) előírtaknak megfelelően. Műszaki megoldás kifejtése A tervezési dokumentációban ismertetni kell a tervezett távfelügyeleti rendszer létesítésének körülményeit, a távfelügyelettel ellátandó objektumok funkció szerinti besorolását, elhelyezési körülményeit, a műszaki jellemzőit, típusait, a veszélyes tényezőket. A nyomásszabályozó állomás a gáznyomás szabályozására és a túlnyomás elleni védelmére szolgáló összes berendezést magában foglaló létesítmény, beleértve a bemenő oldali és a kimenőoldali csővezetékeket a szakaszoló szerelvényekig, valamint a berendezés elhelyezésére szolgáló építményeket. A nyomásszabályozó állomások feladata az elosztóvezetékben lévő földgáz nyomásának előírt értékre történő csökkentése és tartása. Az elosztó hálózatban biztosított gáznyomás a folyamatos gázellátás egyik feltétele. A szabályozók funkciójuk és ezzel összefüggésben névleges teljesítményük alapján lehetnek fogadó, körzeti, ipari szabályozó állomások, illetve egyedi és házi nyomásszabályozók. Az állomásokban mérőhely is kialakítható. Amennyiben a fogyasztás távleolvasási rendszer az állomás belső terében elhelyezett mérőeszközre kerül telepítésre, úgy annak tervezése és kivitelezése során a nyomásszabályozó állomás távfelügyeletre vonatkozó követelményeket szükséges alkalmazni. A nyomásszabályozó állomásra legalább az alábbi szerelvények, a gáz áramlási iránya szerinti sorrendben kerülnek beépítésre. Szabályozóágak: - p 1 nyomásregisztráló műszer - elzáró szerelvény - gázszűrő - nyomásmérő - biztonsági gyorszár - nyomásszabályozó - elzáró szerelvény A nyomásszabályozó utáni csővezetékhez az alábbi szerelvények csatlakoznak: - biztonsági lefúvató szelep, - kézi lefúvató vezeték, és - p 2 nyomásregisztráló műszer A nyomásszabályozó állomás és annak minden alkotórésze és tartozéka az alábbi környezeti hőmérséklet tartományban kerül üzemeltetésre: t min. -20 C; t max. +60 C 13/18

24 2201_07_DU_01_C_2018 M-04 melléklet A nyomásszabályozó állomások zárt belső környezetében robbanóképes gázelegy jelenléte valószínűsíthető. A robbanóképes gázelegy kibocsátásának valószínű gyakorisága, a robbanóképes gázelegy jelenlétének időtartama és ezen időtartam alatt a környezetbe kerülő robbanóképes gáz mennyisége, valamint a helyiség szellőztetése alapján, normál és rendellenes üzemállapotot megkülönböztetve, a nyomásszabályozó állomások belső zárt környezetének az MSZ EN :2009 szabvány szerinti zónabesorolása van. A nyomásszabályozó állomásokban kialakításra kerülő biztonsági lefúvató berendezés funkcionalitásának következtében a beállított nyomásértéknél nagyobb nyomás megjelenése esetén annak működése esetén szabadba áramló földgázra kell számítani. A terepi rendszer elemeinek telepítési környezete, azaz a nyomásszabályozó állomások belső környezete, és a nyomásszabályozó állomások lefúvató vezetékeinek környezete az MSZ EN :2009 szabvány szerinti 2. zóna besorolású környezetnek minősül. Minden a nyomásszabályozó állomásba és a nyomásszabályozó állomás lefúvató vezetékének környezetébe (pl. külső antenna) telepített termék feleljen meg a 35/2016. (IX. 27.) NGM rendelet II. alkalmazási csoport 3. kategóriára vonatkozó előírásainak. Amennyiben a robbanásbiztos védelmi móddal rendelkező berendezéshez az MSZ EN :2014 szabvány szerinti egyszerű gyártmány kategóriába tartozó termék kerül telepítésre, akkor a terméknek meg kell felelnie az előbb említett szabvány követelményeinek. A nyomásszabályozó állomások zónabesorolását a 2201_10_DU_01 Robbanásvédelmi dokumentáció M-02 melléklete tartalmazza. A potenciálisan robbanásveszélyes környezetben történő munkavégzésekre vonatkozó követelményeket a 3/2003. (III. 11.) FMM-ESzCsM együttes rendelet részletezi. A 80/2005. (X. 11.) GKM rendelet előírásainak megfelelően, a nyomásszabályozó állomások környezetében kijelölt védőzónák magukban foglalják a robbanásveszélyes zónákat is. A tervezési dokumentációnak tartalmaznia kell a teljes rendszernek (terepi rendszer és központi rendszer) és részegységeinek működési funkciója alapján megvalósított együttes kapcsolási rajzát, amely alapján beazonosíthatók a konkrét berendezések és alkatrészek. Megállapítható a részegységek közötti kapcsolat és összefüggés (beleértve a kommunikációt is), a bekötési pontok (bemenetek és kimenetek), a tápfeszültség ellátást biztosító elemek és azoknak a kapcsolódási pontjai, a földelés (testpontok), villámvédelmi megoldások, az érintés elleni védelem és érintésvédelem megvalósítása. Amennyiben szükséges, a kapcsolási rajzhoz jelmagyarázatot is mellékelni kell. Az általános leírás tartalmazza a műszaki-, működési leírást, amelyben szövegesen kerüljön részletezésre a rendszer működése. Beépített termékekre vonatkozó követelmények A beépítésre kerülő termékek (anyagok, alkatrészek, részegységek, berendezések) műszakibiztonsági paraméterei, tulajdonságai feleljenek meg a tervezési cél és tervezési feladat követelményeinek. A termékek üzemeltetési dokumentációi tartalmazzák a termék szerelésére, installálására, beüzemelésére, hibaelhárítására vonatkozó információkat, előírásokat. Az üzemeltetési dokumentációk (másolatai) a tervezési dokumentáció mellékletei, illetve annak része. A tervezési dokumentáció tartalmazza a tervezés során előírt és beépítésre kerülő termékek tételes felsorolását, legalább az alábbi információk megadásával: A termék megnevezése Gyártó megnevezése Típus megnevezése Funkcionalitás rövid leírása A termék energiaellátásának ismertetése Alkalmazott védelmi mód a létesítés környezetének veszélyessége alapján A termékek gyártására, forgalomba hozatalára, használatára, üzemeltetésére vonatkozó általános jogszabályi koncepció követelménye a kockázatok felmérése, értékelése alapján tett felelős gyártói, szállítói nyilatkozatok és bizonyítványok a termékek megfelelőségére vonatkozóan. A betervezésre, beépítésre kerülő termékeknek rendelkezniük kell a gyártója, forgalmazója által kiadott, a megfelelőség igazolására szolgáló dokumentumokkal, melynek tanúsítják, hogy a termékek rendeltetésszerű használata biztonságos, nem jelentenek veszélyt a környezetre, az emberekre, az élőlényekre, továbbá a vonatkozó jogszabályi követelményeknek megfelelnek. 14/18
