1 Használati útmutató 400 A-es valósidejű effektívmérő lakatfogós árammérő IR-hőmérővel EX622 típus

2 BEVEZETÉS Gratulálunk az Extech EX622 típusú valósidejű effektívmérő (true-rms) lakatfogós árammérő megvásárlásához. Ez a műszer váltóáramot, váltó- és egyenfeszültséget, ellenállást, kapacitást, frekvenciát, diódát, impulzusarányt és átmenet mér. Különleges tartozékként szerepel egy kettős bemenet a hőelemes hőmérsékletmérésekhez, egy érintkezésmentes infravörös (IR) hőmérő és egy érintkezésmentes feszültségmérő. A kettős borítású ház nagyobb igénybevétel elviselésére van kialakítva. Teljesen bevizsgálva és kalibrálva kerül szállításra, és megfelelő kezelés mellett sok éven keresztül megbízhatóan fog működni. Biztonság Nemzetközi biztonsági szimbólumok Ez a szimbólum egy másik szimbólum vagy egy csatlakozó mellett fontos információra utal az útmutatóban. Ez a szimbólum egy csatlakozó mellett arra utal, hogy normális használat mellett azon veszélyes feszültség fordulhat elő. Kettős szigetelés VIGYÁZAT! FIGYELE M! A VIGYÁZAT szimbólum olyan elkerülendő helyzetekre utal, amelyek életveszélyhez vagy sérüléshez vezethetnek. A FIGYELEM szimbólum olyan elkerülendő helyzetekre utal, amelyek a készülék sérülését okozhatják. TÚLFESZÜLTSÉG-KATEGÓRIÁK AZ IEC1010 SZERINT I. TÚLFESZÜLTSÉG-KATEGÓRIA Az I. TÚLFESZÜLTSÉG-KATEGÓRIA készülékei úgy vannak kialakítva, hogy össze lehessen kötni őket olyan áramkörökkel, amelyeknél a tranziens túlfeszültségeket megfelelő intézkedésekkel alacsony szintre kell korlátozni. Megjegyzés Ilyenek például a védett elektronikus áramkörök. II. TÚLFESZÜLTSÉG-KATEGÓRIA A II. TÚLFESZÜLTSÉG-KATEGÓRIA készülékei hálózati táplálású energiafogyasztó készülékek. Megjegyzés Ilyenek például a háztartási-, irodai és laboratóriumi készülékek. III. TÚLFESZÜLTSÉG-KATEGÓRIA A III. TÚLFESZÜLTSÉG-KATEGÓRIA készülékei fix hálózati csatlakozással bírnak. Megjegyzés Ilyenek például a hálózati kapcsolók, valamint egyes iparban használatos, a hálózati feszültségre állandóan csatlakoztatott műszerek. IV. TÚLFESZÜLTSÉG-KATEGÓRIA A IV. TÚLFESZÜLTSÉG-KATEGÓRIA készülékei a hálózat betáplálási pontján használatosak. Megjegyzés: Ilyenek például a fogyasztásmérő órák és az elsőfokú túláramvédelmi készülékek. 2 EX622-EU V2.3 04/10

3 BIZTONSÁGI TUDNIVALÓK Ne lépje túl egy adott funkcióra megengedett maximális bemenőjel-tartományt. Ne rakjon feszültséget a műszerre, ha ellenállásmérés állásba van kapcsolva. Állítsa a funkcióválasztó kapcsolót az OFF (ki) állásba, ha nem fogja használni a műszert. Vegye ki a műszerből az elemeket, ha több mint 60 napra elrakja. FIGYELMEZTETÉSEK A mérés megkezdése ellőtt állítsa a funkcióválasztó kapcsolót a helyes állásba. Ha feszültséget mér, ne kapcsolja a műszert az áram-/ ellenállásmérési üzemmódba. Ne mérjen áramot 600 V-nál nagyobb feszültségű áramkörben. Ha méréstartományt vált, válassza le feltétlenül a mérőzsinórokat a mérendő áramkörről. ELŐVIGYÁZATOSSÁGI INTÉZKEDÉSEK A mérőműszer szakszerűtlen használata károkat, áramütést, sérülést vagy halált okozhat. Olvassa el és ismerje meg a jelen útmutatót, mielőtt a mérőműszert használatba venné. Mindig válassza le a mérőzsinórokat, mielőtt elemet vagy biztosítékot cserél. Ellenőrizze a mérőzsinórokat és a mérőműszer állapotát, mielőtt használja őket. A sérüléseket előzőleg ki kell javítani, vagy a készüléket ki kell cserélni. Fokozott óvatossággal mérjen 25 V fölötti váltó- (AC), ill. 35 V fölötti egyenfeszültség (DC) esetén. Ezek a feszültségek elektromos áramütést okozhatnak. Süsse ki a kapacitásokat, és válassza le a vizsgálandó készülékeket a tápfeszültségről, mielőtt dióda-, ellenállás- vagy folytonosságvizsgálatot végez. Dugaljakon végzett feszültségmérés a mély fekvésű érintkezők miatt nehézkes lehet, és téves mérési eredményekhez vezethet. Más módszerekhez kell folyamodni annak megállapításához, hogy a vezetékben nincs áram. Ha a műszert nem a gyártó által előírt módon használja, a védőberendezések hatástalanok lehetnek. A műszer nem játékszer, gyerekek kezébe nem való. Veszélyes tárgyakat és kis alkatrészeket tartalmaz, amelyeket a gyerekek lenyelhetnek. Amennyiben egy gyerek egy alkatrészt lenyelne, forduljon azonnal orvoshoz. Ne hagyja az elemeket és a csomagolóanyagokat felügyelet nélkül szanaszét heverni, mert veszélyes játékszerré válhatnak a gyerekek számára. Ha a műszert hosszabb ideig nem használja, vegye ki az elemeket belőle, hogy megelőzze a kifolyásukat. A kimerült vagy sérült elemek a bőrrel érintkezve marási sérülést okozhatnak. Ezért mindig használjon alkalmas védőkesztyűt. Ne zárja rövidre az elemeket. Ne dobja az elemeket tűzbe. Ne nézzen közvetlenül a lézersugárba, és ne is irányozza mások szemébe. Az alacsony teljesítményű látható lézerek általában nem jelentenek veszélyt, de hosszabb ideig közvetlenül a sugárba nézve potenciális veszélyt jelenthetnek. Funkció Maximális bemeneti A AC (váltóáram), 400 A DC/AC V DC, V AC 600 V DC/AC ellenállás, kapacitás, frekvencia, diódavizsgálat 250 V DC/AC µa 4000 µa K-típusú hőmérsékletmérés 30V DC, 24V AC 3 EX622-EU V2.3 04/10

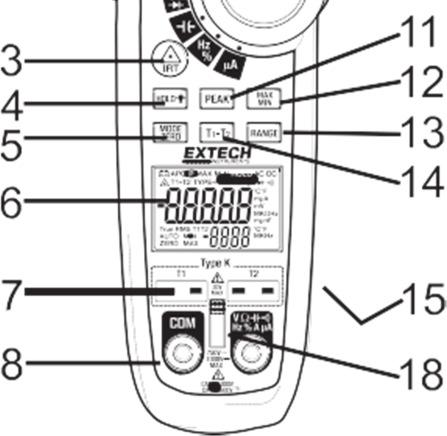

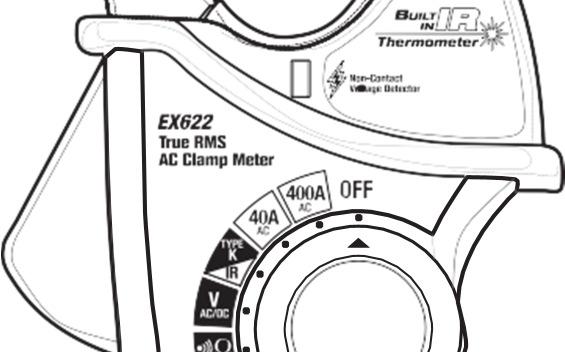

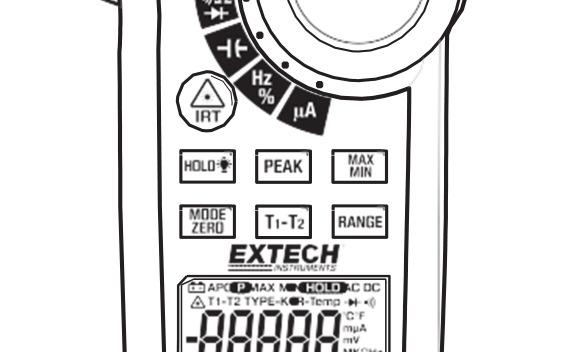

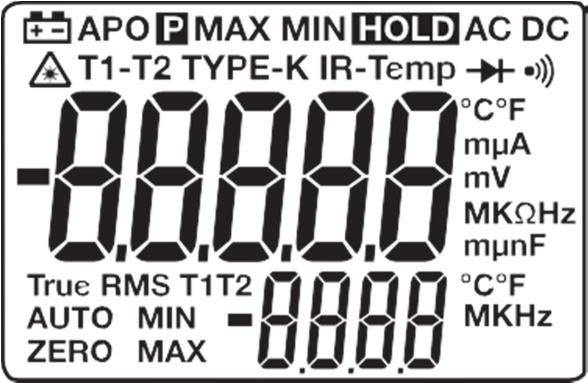

4 Leírás A mérőműszer leírása 1. árammérő lakatfogó 2. lakatnyitó kar 3. IR-hőmérő és lézergomb 4. HOLD / BACKLIGHT (tartás/háttérvilágítás) gomb 5. MODE / ZERO (üzemmód/nullázó) gomb 6. Háttérvilágított LC-kijelző 7. K-típusú bemeneti hüvelyek 8. multiméter-bemeneti hüvelyek 9. IR hőmérő és lézermutató (a hátoldalon) 10. funkcióválasztó kapcsoló 11. PEAK (csúcsérték) gomb 12. MAX/MIN gomb 13. méréstartományváltó gomb 14. a hőelem jelzőgombja 15. elemtartó (a hátoldalon) 16. érintésmentes feszültségérzékelő 17. NCV-LED-jelzőfény 18. bemeneti reteszelés A kijelző szimbólumainak az ismertetése HOLD Data Hold (adattartás) APO Automatikus kikapcsolás AUTO Automatikus tartományválasztás P Peak Hold (csúcstartás) DC (egyenáram) AC (váltóáram) MAX Maximum-érték MIN Minimum-érték Alacsony elemkapacitás ZERO DCA- vagy CAP-kinullázás (egyenáram vagy kapacitás) mv vagy V millivolt vagy volt (feszültség) Ohm (ellenállás) A amper (áram) F farad (kapacitás) Hz Hertz (frekvencia) % impulzusarány of és oc Fahrenheit fok Celsius fok (hőmérséklet) T1, T2, T1-T2 1. hőelem, 2. hőelem, hőelemkülönbség n, m, µ, M, k mértékegységek előtagja: nano, milli, mikro, mega és kilo folytonosságvizsgálat diódavizsgálat lézermutató 4 EX622-EU V2.3 04/10

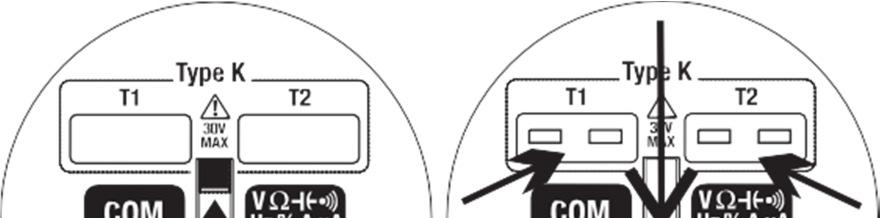

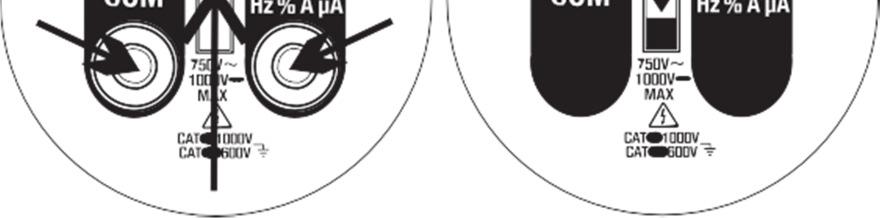

5 Használat MEGJEGYZÉS: A műszer használata előtt olvassa el és ismerje meg ennek a használati útmutatónak az összes figyelmeztetését és elővigyázatossági megjegyzését. Állítsa a funkcióválasztó kapcsolót mindig az OFF állásba, ha a mérőműszert nem fogja használni. bemeneti reteszelés A bemeneti reteszelés megakadályozza a hőelemek hüvelyeinek és a DMM-bemeneti hüvelyeknek az egyidejű csatlakoztatását. Ez egy biztonsági eszköz a veszélyes helyzetek kizárására a nagyfeszültségű méréseknél. Tolja felfelé a reteszt a mérőzsinórokkal végzett mérések esetében, míg a hőelemes hőmérsékletméréseknél lefelé. érintésmentes feszültségérzékelő FIGYELEM! Áramütés veszélye. A hibátlan működés biztosítása érdekében használat előtt mindig vizsgálja meg a feszültségérzékelőt egy ismert feszültség alatt álló vezetéken. 1. Forgassa a funkcióválasztó kapcsolót valamelyik mérési állásba. 2. Tegye az érzékelő hegyét a vizsgálandó vezetékhez. 3. Ha van rajta váltófeszültség, kigyullad az NCVérzékelőlámpa, és folyamatosan piros fénnyel világít. MEGJEGYZÉS: Az elektromos kábelekben a vezeték-erek gyakran sodorva vannak. A legjobb eredmény érdekében vezesse a mérőhegyet a vezeték mentén, hogy a hegy a lehető legközelebb kerüljön az áramvezető érhez. MEGJEGYZÉS: Az érzékelő nagyon érzékeny. Az elektrosztatikus feltöltődés és más elektromos áramforrások az érzékelőt véletlenszerűen is működésbe hozhatják. Ez normális üzemállapot. 5 EX622-EU V2.3 04/10

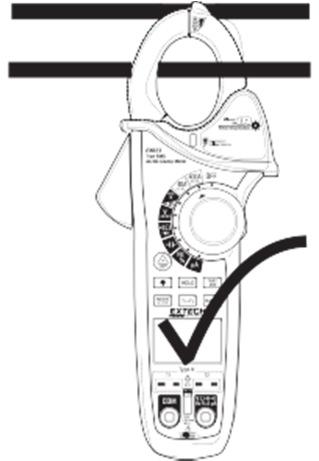

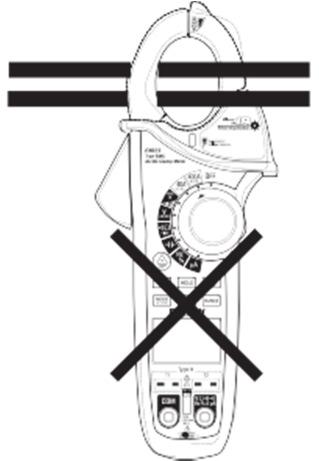

6 Váltóáram FIGYELEM: Válassza le a mérőzsinórokat a lakatfogós mérések előtt. 1. Forgassa a funkcióválasztó kapcsolót a 400 A AC (váltó) állásba. 2. Nyomja meg a kart a lakatfogó kinyitása céljából. Csak egy vezetéket fogjon át vele teljesen. 3. Olvassa le az áram értékét a kijelzőn. 4. Ha a mérési érték kisebb 40 A-nál, forgassa a funkcióválasztó kapcsolót a 40AAC állásba a feloldás javítása érdekében. Váltó-/egyenfeszültség-mérések FIGYELEM: Ne mérjen feszültséget, mialatt az áramkörben egy motort be-, vagy kikapcsolnak. Nagy feszültségcsúcsok léphetnek fel, amelyek a mérőműszert károsíthatják. 1. Tolja a bemeneti reteszelést a felső állásba. 2. Forgassa a funkcióválasztó kapcsolót a V állásba. 3. Nyomja meg a MODE gombot a váltófeszültségű (AC) vagy az egyenfeszültségű (DC) mérés kiválasztására. 4. A mérőzsinórok fekete banándugóját dugja a negatív COMhüvelybe. A mérőzsinórok piros banándugóját dugja a pozitív V hüvelybe. 5. A fekete mérőzsinórok hegyét érintse a mérőkör negatív oldalához. A piros mérőzsinórok hegyét érintse a mérőkör pozitív oldalához. 6. Olvassa le a feszültség értékét a kijelzőn. Frekvencia Ha az ACA állást választja, a mért frekvencia az alsó kijelzőmezőn olvasható le. 6 EX622-EU V2.3 04/10

7 Ellenállásmérések MEGJEGYZÉS: Válassza le a mérendő készüléket a tápáramellátásról az ellenállásmérések előtt. 1. Tolja a bemeneti reteszelést a felső állásba. 2. Forgassa a funkcióválasztó kapcsolót a állásba. 3. A mérőzsinórok fekete banándugóját dugja a negatív COMhüvelybe. A mérőzsinórok piros banándugóját dugja a pozitív V hüvelybe. 4. A fekete mérőzsinórok hegyét érintse a mérőkör negatív oldalához. A piros mérőzsinórok hegyét érintse a mérőkör pozitív oldalához. 5. Olvassa le az ellenállás értékét a kijelzőn. Folytonosságvizsgálat 1. Végezze el az összeköttetéseket az ellenállásméréssel azonos módon. 2. Nyomja meg a MODE gombot a folytonosságvizsgálat ) )) kiválasztása céljából. 3. Érintse hozzá a mérőzsinórok két hegyét a vizsgálandó mérőkör vagy alkatrész két végéhez. 4. Ha az ellenállás értéke kisebb mint 50, megszólal egy hangjel. Diódavizsgálat 1. Végezze el az összeköttetéseket az ellenállásméréssel azonos módon. 2. Nyomja meg a MODE gombot a diódavizsgálat kiválasztása céljából. 3. Érintse meg a mérőzsinórok két hegyével a vizsgálandó dióda vagy félvezető kivezetéseit. Jegyezze fel a kijelzett mérési értéket. 4. Fordítsa meg a mérőzsinórok polaritását úgy, hogy cserélje fel a piros és a fekete érzékelőt. Jegyezze fel ezt a kijelzett mérési értéket is. 5. A dióda vagy a félvezető vizsgálatát a következő módon kell kiértékelni: Ha az egyik mérés értéket adott (normál esetben 0,400 V és 01,800 V között), és a másik mérésnél a OL kiírás jelenik meg, a dióda rendben van. Ha mindkét mérésnél a OL kiírás jelenik meg a kijelzőn, a dióda szakadt. Ha mindkét mérésnél nagyon kicsi érték vagy 0 jelenik meg, a dióda rövidre van zárva. 7 EX622-EU V2.3 04/10

8 Kapacitásmérések FIGYELEM: Az áramütés elkerülése érdekében süsse ki a kondenzátorokat a mérés előtt. 1. Tolja a bemeneti reteszelést a felső állásba. 2. Forgassa a funkcióválasztó kapcsolót a állásba. 3. A mérőzsinórok fekete banándugóját dugja a negatív COMhüvelybe. A mérőzsinórok piros banándugóját dugja a pozitív hüvelybe. 4. A fekete mérőzsinórok hegyét érintse a készülék egyik oldalához. A piros mérőzsinórok hegyét érintse a készülék másik oldalához. 5. Olvassa le a kapacitás értékét a kijelzőn. MEGJEGYZÉS: Nagyon nagy kapacitásérték esetén néhány másodpercnek kell eltelnie, amíg a végleges mérési érték stabilizálódik. MEGJEGYZÉS: A nullázási funkció eltávolítja a mérőzsinórok szórtkapacitásait az alacsony értékű kapacitások mérési eredményének a javítása érdekében. A kinullázáshoz nyomja meg és tartsa nyomva a MODE ZERO gombot, amíg fel nem hangzik két csipogó hang. A kijelző kinullázódik. Az offset-érték most tárolódik, és az összes mérési értékből levonódik. Frekvencia- és impulzusarány-mérések 1. Tolja a bemeneti reteszelést a felső állásba. 2. Forgassa a funkcióválasztó kapcsolót a Hz % állásba. 3. A mérőzsinórok fekete banándugóját dugja a negatív COMhüvelybe. A mérőzsinór piros banándugóját dugja a pozitív Hz hüvelybe. 4. A fekete mérőzsinórok hegyét érintse a készülék egyik oldalához. A piros mérőzsinórok hegyét érintse a készülék másik oldalához. 5. Olvassa le a frekvencia értékét felső nagy kijelzőmezőn. Olvassa le az impulzusarányt az alsó kis kijelzőmezőn. 6. Nyomja meg a MODEgombot, hogy az impulzusarány a felső nagy kijelzőmezőn jelenjen meg. 8 EX622-EU V2.3 04/10

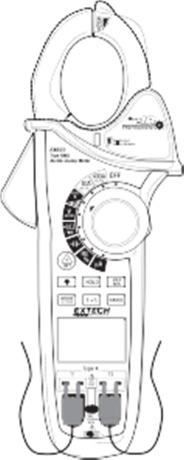

9 Váltó-/egyenáramú mérések a µa-tartományban 1. Tolja a bemeneti reteszelést a felső állásba. 2. Forgassa a funkcióválasztó kapcsolót az A állásba. 3. Nyomja meg a MODEgombot az AC (váltóáram) vagy a DC (egyenáram) közötti választáshoz. 4. A mérőzsinórok fekete banándugóját dugja a negatív COMhüvelybe. A mérőzsinórok piros banándugóját dugja a pozitív A hüvelybe. 5. Válassza le a mérendő áramkört a tápáramellátásról, és szakítsa meg az áramkört. 6. Kösse sorba a műszert az áramkörrel; a fekete mérőzsinórok hegyét érintse a megszakítás negatív oldalához. A piros mérőzsinórok hegyét érintse a megszakítás pozitív oldalához. 7. Kapcsolja be az áramkör tápellátását. 8. Olvassa le az áram értékét a kijelzőn. K-típusú hőmérsékletmérések 1. Tolja a bemeneti reteszelést az alsó állásba. 2. Forgassa a funkcióválasztó kapcsolót a TYPE K hőmérsékletmérési állásba. 3. Nyomja meg a MODE gombot a F vagy a C közötti választáshoz. 4. Csatlakoztassa a hőmérsékletmérő-érzékelő(ke)t a T1 és/vagy T2 K-típusú bemeneti hüvelyre. 5. Helyezze el kívánság szerint a hőmérsékletérzékelő(ke)t. 6. Olvassa le a hőmérséklet értékét a kijelzőről. 7. Nyomja meg a T1-T2gombot, hogy lapozzon a kijelzőkombinációkon át: Felső kijelző Alsó kijelző a. T1 T2 b. T2 T1 c. T1-T2 T1 d. T1- T2 T2 MEGJEGYZÉS: Nyitott bemenet vagy a hőmérsékletmérési tartomány túllépése esetén a kijelzőn jelenik meg. 9 EX622-EU V2.3 04/10

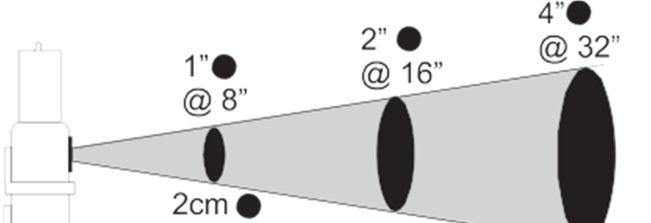

10 Érintkezésmentes infravörös-hőmérsékletmérések 1. Forgassa a funkcióválasztó kapcsolót az IR állásba. 2. Nyomja meg a MODE gombot a F vagy a C közötti választáshoz. 3. Irányítsa az infravörös érzékelőt (a készülék hátoldalán) a mérendő felületre. 4. Nyomja meg az IRT gombot az IRhőmérő és a lézermutató bekapcsolása céljából. A lézermutató határozza meg a felületnek azt a pontját, amelyet mér a készülék. 5. A mérendő felület területének nagyobbnak kell lennie, mint a céltávolság-arányból meghatározott mérőfolt területe. 6. Olvassa le a hőmérsékletet a nagyobb felső kijelzőmezőn. Az IRT-gomb felengedése után a kijelzett hőmérséklet kb. 10 másodpercig látható marad. 7. Olvassa le MAX-hőmérsékletet az alsó kijelzőmezőn. Nyomja meg a MAX/MIN gombot, hogy átkapcsolja az alsó kijelzőmezőt a maximális és a minimális mérési érték között. FIGYELEM: Ne nézzen bele közvetlenül a lézersugárba, és ne irányozza a lézersugarat a szembe. Az alacsony teljesítményű látható lézerek általában nem jelentenek veszélyt, de hosszabb ideig közvetlenül a sugárba nézve potenciális veszélyt jelenthetnek. NE TEGYE KI MAGÁT VIGYÁZAT! A SUGÁRNAK Ebből a készülékből lézersugár lép ki LÉZERSUGÁR NE NÉZZEN KÖZVETLENÜL A SUGÁRBA KIMENET <1mW, HULLÁMHOSSZ nm, 2. OSZTÁLYÚ LÉZERKÉSZÜLÉK MEGFELEL: FDA 21 CFR és , IEC ( ) Edition 1.2, EN :1994/ A11:1996/A2:2001/A1:2002 IR-céltávolság-arány diagram A 8:1 céltávolság-arány a mért felületet a műszer és a felület közötti távolság függvényében adja meg. Megjegyzések az IR-mérésekhez 1. A mérendő tárgynak nagyobbnak kell lennie a diagramból a látómezőre kiszámított foltnál (célméret). 2. Ha a mérendő objektum felületét zúzmara, olaj, szennyeződés stb. fedi, tisztítsa meg a mérés előtt. 3. Ha a felület erősen reflektáló, helyezzen el rajta egy lefedő szalagot vagy fesse vékonyan le feketére a mérés előtt. 4. A műszer nem tud átlátszó felületen, pl. üvegen keresztül pontos mérési értéket adni. 5. Gőz, por, füst stb. akadályozhatja a mérést. 6. Egy forró pont megtalálásához célozzon meg először a műszerrel egy, a vizsgálandó felületen kívüli területet, majd fel le mozgatással pásztázza végig a területet addig, amíg a forró pont helyét lokalizálni nem tudja. 10 EX622-EU V2.3 04/10

11 Data Hold (adattartás) A kijelzőn megjelenő mérési értékek befagyasztásához nyomja meg a HOLDgombot. Amíg aktív a Data Hold funkció, a kijelzőn ahold kiírás látható. Nyomja meg újra a HOLD gombot a normális üzemre való visszatérés céljából. MAX/MIN 1. Nyomja meg a MAX/MINgombot, hogy aktiválja a MAX/MIN-értékek rögzítési üzemmódot. A kijelzőn megjelenik a MAX kiírás. A műszer elkezdi rögzíteni és megjeleníteni a mért maximum-értékeket. 2. Nyomja meg a MAX/MIN gombot, és megjelenik a MIN kiírás. A műszer elkezdi rögzíteni és megjeleníteni a mért minimum-értékeket. 3. Nyomja meg a MAX/MIN gombot, és a MAX MIN kiírás jelenik meg. A műszer kijelzi az aktuális mérési értékeket, aktualizálja és tárolja azonban továbbra is a maximum- és a minimum-értékeket. 4. A MAX/MIN-üzemmód elhagyására nyomja meg és tartsa nyomva a MAX/MINgombot 2 másodpercig. Csúcsérték tartása (Peak Hold) Ha az ACA vagy az ACV állást választja ki, a PEAK gomb megnyomása aktiválja az áramkör csúcsértékeit rögzítő funkciót. A műszer most elkezdi gyűjteni egy hullámalak maximum- és minimum-értékeit, és kijelzi őket. Mérési tartomány: A feszültség-, ellenállás-, kapacitás- vagy frekvenciamérés üzemmódban, vagy a µafunkcióban a műszer automatikusan kiválasztja az aktuális mérés számára a legmegfelelőbb méréstartományt. A kézi tartománykiválasztást igénylő mérések esetében tegye a következőket: 1. Nyomja meg a RANGE gombot. Kialszik az AUTO kiírás. 2. Nyomja meg a RANGE gombot, hogy lapozzon a választható méréstartományok között. Figyelje a tizedesvesszőt és a kijelzett mértékegységet, amíg el nem éri a kívánt méréstartományt. 3. A kézi tartományválasztás elhagyására, és az automatikus tartományválasztásra való visszatérés céljából nyomja meg 2 másodpercre a RANGE gombot. A kijelző háttérvilágítása A kijelző háttérvilágítással rendelkezik a jobb leolvashatóság érdekében, különösen szürkületi megvilágításhoz. Nyomja meg és tartsa nyomva 2 másodpercig a HOLD/ bot a háttérvilágítás bekapcsolása céljából. A háttérvilágítás 30 másodperc múlva automatikusan kikapcsolódik. Automatikus kikapcsolás inaktiválással Az elem üzemélettartamának a meghosszabbítása érdekében kb. 30 perc után a műszer automatikusan kikapcsolódik. A műszer újbóli bekapcsolásához forgassa előbb a funkcióválasztó kapcsolót az OFF állásba, majd a kívánt funkcióra. Az automatikus kikapcsolás (APO) inaktiválásához: 1. Az OFF-állásban nyomja meg és tartsa nyomva a MODE gombot, és forgassa a funkcióválasztó kapcsolót valamelyik mérési állásba. 2. A kiírás jelenik meg a kijelzőn. 3. Engedje fel a MODE gombot. 4. Az APO funkció most inaktív (az APO-kiírás eltűnik), és akkor válik újra aktívvá, ha a funkcióválasztó kapcsolót az OFF állásba forgatja. Az alacsony töltöttségi állapot kijelzése Ha a szimbólum megjelenik a kijelzőn, ki kell cserélni az elemet. Lásd a karbantartásról szóló fejezetben az elemcserét. gom 11 EX622-EU V2.3 04/10

12 Karbantartás FIGYELEM: Az áramütés megelőzése érdekében válassza le a műszert az áramkörökről, húzza ki a mérőzsinórokat a bemeneti hüvelyekről, és kapcsolja ki a műszert a ház felnyitása előtt. Ne használja a műszert felnyitott házzal. Tisztítás és tárolás Rendszeresen törölgesse le a házat egy enyhe tisztítószerrel megnedvesített ruhával; ne használjon súrolószert vagy oldószert. Ha a műszert 60 vagy több napig nem fogja használni, vegye ki belőle az elemet, és tárolja külön. Elemcsere 1. Csavarja ki a hátoldali elemtartó fedelét rögzítő csillagfejű csavart. 2. Nyissa fel az elemtartót. 3. Cserélje ki a 9 V-os elemet. 4. Rögzítse az elemtartó fedelét. Eltávolítás A végfelhasználót törvény kötelezi (elemekre vonatkozó rendelet) minden elhasznált elem és akku visszaadására; tilos őket a háztartási szemétbe dobni! Az elhasznált elemeket/akkumulátorokat ingyen leadhatja a lakóhelye gyűjtőállomásain, és mindenütt, ahol elemeket árusítanak! Az elhasználódott készüléket távolítsa el a vonatkozó törvényi előírások szerint. Biztosítékcsere 1. Távolítsa el az elemet. 2. Csavarja ki a hátoldali elemtartó fedelét rögzítő csillagfejű csavart. 3. Csak azonos adatokkal bíró új biztosítékot rakjon be (500 ma, 660 V, fürge [SIBA ]). 4. Rakja vissza a hátoldali elemtartó fedelét és az elemet. 12 EX622-EU V2.3 04/10

13 Műszaki adatok Funkció Tartomány Felbontás váltóáram (AC) 50/60 Hz valódi effektív (RMS) 400,0 A váltó 0,1 A 40,00 A váltó 0,01 A egyenáram 400,0 A egyen 0,1 A AC/DC-µA- Áram váltófeszültség 50/60 Hz valódi effektív egyenfeszültsé g 40,00 A egyen 0,01 A Pontosság (a mérési érték %-a + jegy) ±(1,5% + 5 jegy) ±(1,5% + 5 jegy) µA 0.01µA egyen: ±(1,0% + 2 jegy) µA 0.1µA váltó: ±(1,5% + 2 jegy) 400,0 mv váltó 0,1 mv ±(1,0% + 20 jegy) 4,000 V váltó 0,001 V 40,00 V váltó 0,01 V 400,0 V váltó 0,1 V 600 V váltó 1V 400,00 mv egyen 0,01 mv 4,0000 V egyen 0,0001 V 40,000 V egyen 0,001 V 400,00 V egyen 0,01 V ±(2,0% + 5 jegy) ±(0,1% + 2 jegy) 600,0 V egyen 0,1 V ±(1,0% + 2 jegy) Ellenállás ±(0,8% + 20 jegy) 4,0000 k 0,0001 k 40,000 k 0,001 k 400,00 k 0,01 k 4,0000 M 0,0001 M ±(0,8% + 4 jegy) 40,000 M 0,001 M ±(2.5% + 10 jegy) Kapacitás 400,00 nf 0,01 nf ±(5.0% + 40 jegy) Frekvencia (fogó) 4000,0 nf 0,1 nf ±(3,0% + 10 jegy) 400,00 µf 0,01 µf ±(3.5% + 10 jegy) 4000,0 µf 0,1 µf 40,000 mf 0,001 mf ±(5,0% + 10 jegy) 400,00 Hz 0,01 Hz ±(1,0% + 3 jegy) Érzékenység: 5 Arms minimum 13 EX622-EU V2.3 04/10

14 Pontosság (a mérési érték %-a + jegy) 40,000 Hz 0,001 Hz ±(0,3% + 3 jegy) Funkció Tartomány Felbontás Frekvencia (mérőzsinórral) 400,00 Hz 0,01 Hz 4000,0 Hz 0,1 Hz 40,000 khz 0,001 khz 400,00 khz 0,01 khz 4000,0 khz 0,1 khz 40,000 MHz 0,001 MHz ±(0.3% + 2 jegy) 100,00 MHz 0,01 MHz nincs meghatározva Érzékenység: 5 Hz - 5 khz; 0,8 Vrms min., 5 khz - 150kHz; 5 Vrms min. Impulzusarány 0,5% - 99,0% 0,1 % ±(1,2% + 2 jegy) Hőmérséklet (K típus) Impulzusszélesség: 100µs ms, frekvencia: 5 Hz khz -58 F-tól -4 F-ig -50 C-tól -19 C-ig -4 F-tól 31 F-ig -20 C-tól -1 C-ig 32 F 0 C 33 F-tól 211 F-ig 1 C-tól 100 C-ig 212 F-tól 718 F-ig 101 C-tól 399 C-ig 0,1 < >1000 ±7 C/13 F ±(1,0% + 1 C/2 F) ±1 C/2 F ±(1,0% + 1 C/2 F) ±(1,5% + 2 C/3 F) 719 F-tól 1832 Fig ±(2,5% + 4 C/7 F) 400 C-tól 1000 C- Az adatok nem tartalmazzák a mérőrérzékelő pontosságát. 14 EX622-EU V2.3 04/10

15 ÁLTALÁNOS ADATOK Lakatnyílás kb. 32 mm (1,25") Kijelző Kettős, háttérvilágítású LCD; 40,000/4,000 jegy Érintkezésmentes feszültség V váltó Folytonosságvizsgálat küszöbérték 50 ; vizsgálóáram < 0,5 ma Diódavizsgálat tipikus vizsgálóáram 0,3 ma; tipikus üresjárási feszültség 2,8 V egyen Alacsony elemkapacitás jelzése megjelenik az elemszimbólum Méréstartomány-túllépés kijelzése OL látható a kijelzőn Mérési gyakoriság 2 mérés/másodperc, névleges Csúcsérzékelő>1 ms Hőelemes érzékelő K-típusú hőelemre van szükség Biztosíték 500 ma, kerámia, fürge IR-spektrumválasz 6-16 µm Infravörös emissziófok 0,95, rögzített IR-céltávolság-arány 8:1 Lézermutató 2. osztályú lézer < 1mW teljesítmény; hullámhossz: nm Bemenőimpedancia 10 MΩ (VDC és VAC) AC sávszélesség Hz (AAC és VAC) AC-észlelés RMS (AAC és VAC) Csúcstényező 3,0 a 40 A-es és a 400 A-es tartományban, 1,4 az 1000 A-es tartományban (50/60 Hz és a tartomány 5% - 100%-ában) Üzemi hőmérséklet 5 C-tól 40 C-ig (41 F F) Tárolási hőmérséklet -20 C-tól 60 C-ig (-4 F-tól 140 F-ig) Üzemi páratartalom max. 80% 31 C-ig (87 F-ig) lineárisan csökkenő 50%-ig 40 C-on (104 F) Tárolási páratartalom <80% Működési magasság 7000 láb (2000 m), maximálisan Elem Egy (1) 9 V-os elem (NEDA 1604) Automatikus kikapcsolás kb. 30 perc után, inaktiválással Méretek és súly 241x96x44,5mm (9,5x3,8x1,75 ); 386 g (13,6 oz.) Biztonság Csak beltéri használatra, és megegyezően az alábbi követelményekkel: kettős szigetelés az IEC (2001): EN (2001) szerint, túlfeszültségkategória: III 600 V és II 1000 V, szennyeződési fok 2. Vizsgálatok: CE Szabvány U.S.-Patent Copyright 2012 Extech Instruments Corporation (FLIR company) Minden jog fenntartva, beleértve a teljes vagy részleges sokszorosítást bármely formában. 15 EX622-EU V2.3 04/10
