1 Rönkvágók Hidraulikus 2018 Traktor

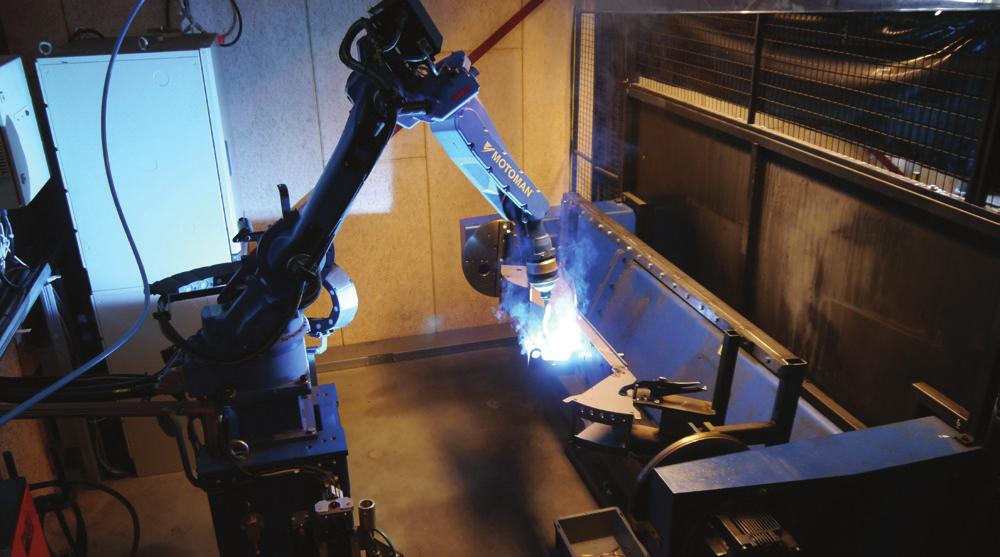

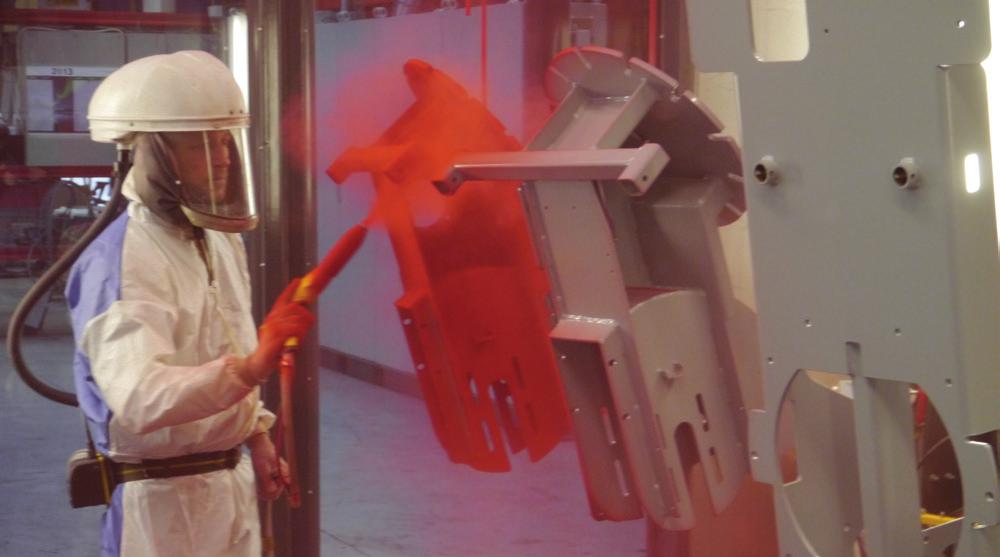

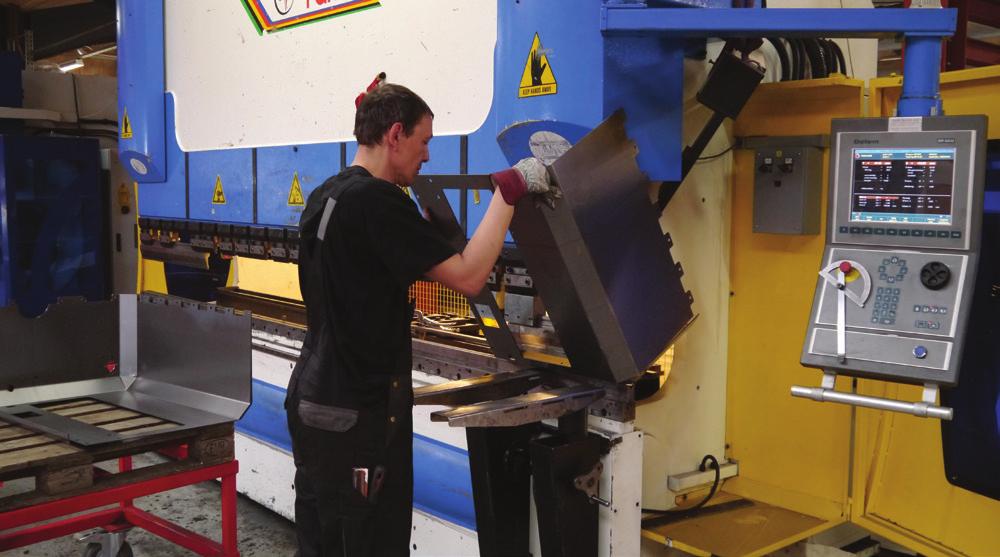

2 FSI power-tech ApS A rönkvágókat fejlesztő és gyártó FSI power-tech ApS vállalatot Henning Schmidt alapította 2002-ben. Ezek vállalatunk alapvető tevékenységét képezik már az alapítástól kezdve. Jelentős szakértelemre és tapasztalatokra tettünk szert a farönkök vágásának mechanikai kihívásaiban. Vállalatunk a közép-jüllandi Tørring közelében lévő Ølholmban található gyárából szolgálja ki összes dániai vásárlóját és forgalmazóját és sok európai importőrét. Vállalatunk más országokba is exportál, például Amerikába, Ausztráliába és Új-Zélandra. Az FSI rönkvágók professzionális felhasználóknak készültek, akik főként tájépítészek, fakitermelő vállalatok, fejlesztők, bérbeadó cégek, önkormányzatok, lakástársaságok és hasonló, a természetben tevékenykedő vállalatok. Az FSI minőségbiztosításával és a rönkvágók szállítás előtti ellenőrzésével garantálja összes termékének kiváló minőségét. Célunk, hogy az FSI rönkvágót használó vásárlók teljes mértékben elégedettek legyenek annak teljesítményével

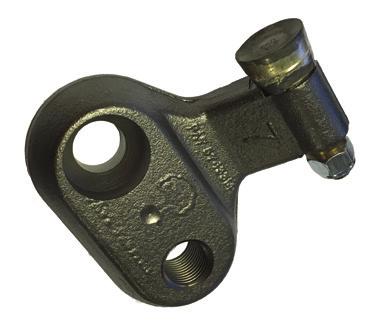

3 FSI rönkvágók Az FSI rönkvágók választéka három gépcsoportot foglal magában azok meghajtása szerint. Hidraulikus Traktor A gépet saját motorja hajtja Az egységet hidraulika működteti, pl. mini rakodóról, markológépről vagy hasonló szerszámszállítóról A vágókereket a TLT-tengely hajtja, a fel/le és az oldalirányú mozgás pedig hidraulikusan vezérelt Hidraulikus TLT FSI B20 FSI H20/H20S FSI T25 FSI B22 FSI H40/H40S FSI T27 FSI B28 FSI H52 FSI T65 FSI D30 FSI H65 FSI D74 TRIPLEX fogrendszer Jelzések magyarázata Minden FSI rönkvágó TRIPLEX vágófoggal van felszerelve. A fogak kerekek, és üzemelés közben a kopási felület körülbelül 120 fokot fed le, így a fogak csere előtt háromszor forgathatók. A fogak egyetlen anyacsavarral vannak felszerelve. B = Benzin H = Hidraulikus T = Traktor D = Dízel S = Ø65 cm Ø105 cm B20 12 perc 25 perc 90 perc B22 10 perc 20 perc 70 perc 7 perc 15 perc 40 perc D30 6 perc 12 perc 35 perc D74 3 perc 6 perc 15 perc H20/H20S 25 perc 30 perc 100 perc 12 perc 25 perc 75 perc 7 perc 18 perc 45 perc H65 3 perc 6 perc 15 perc T25 8 perc 15 perc 45 perc 6 perc 12 perc 35 perc 3 perc 6 perc 15 perc B28 A fogak tartós acélöntvényből készült tartókba vannak helyezve. A tartók a vágókerékre vannak rögzítve úgy, hogy beállításra nincs szükség a fogak vagy a tartók cseréjekor. A jobb kapacitás érdekében a tartók billenő rendszerben vannak a tárcsára illesztve, úgy, hogy minden szerszám saját nyomvonalát vágja. Ø40 cm Rönk átmérője Farönk vágásidő Néhány vásárlónkkal együttműködve áttekintést készítettünk háromféle farönk-átmérő vágásához szükséges időtartamokról. Az adatok olyan farönk vágására vonatkoznak, amely 15 cm magas és 15 cm-rel nyúlik a talajba. A táblázat időadatai a fafajta, a rönk életkora, a gépkezelő és az adott szerszámszállító teljesítménye szerint változhatnak. H40/H40S H52 T27 T65 Traktor Az erőátviteli tengelykapcsoló a motor és a vágókerék közötti tengelykapcsoló beépített fékkel felszerelt, erős és egyedi hidraulikus tengelykapcsoló. A tengelykapcsoló gördülékenyen és hatékonyan kapcsol a 4 db hengerrel, majd kiengedéskor a fék automatikusan aktiválódik. Hidraulikus Erőátviteli tengelykapcsoló

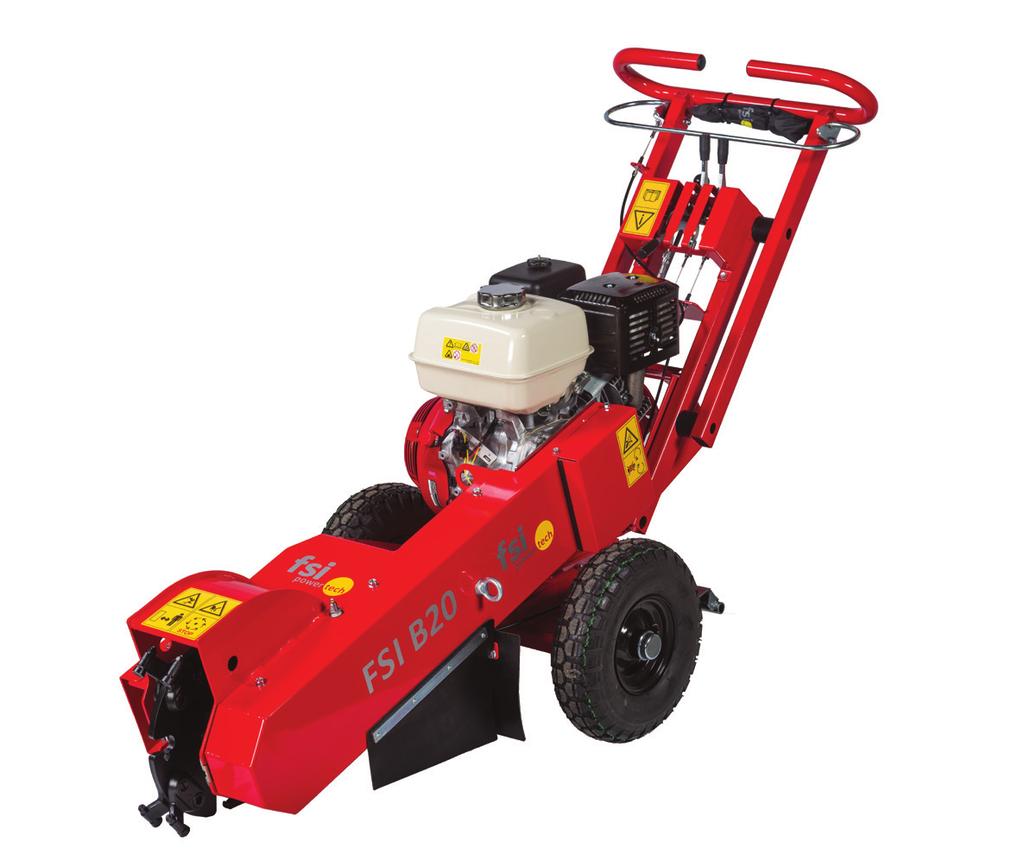

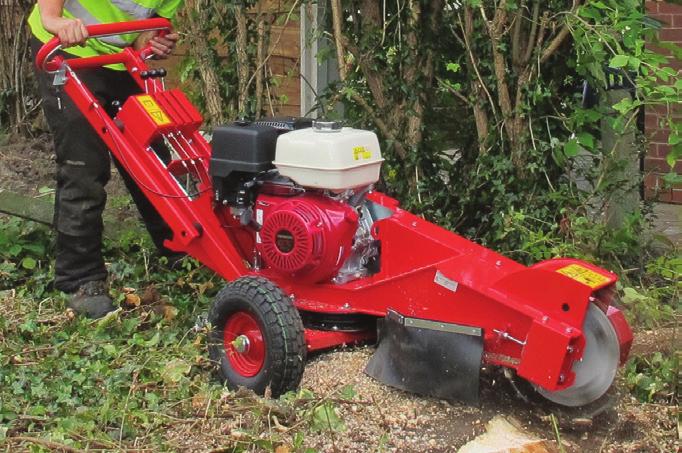

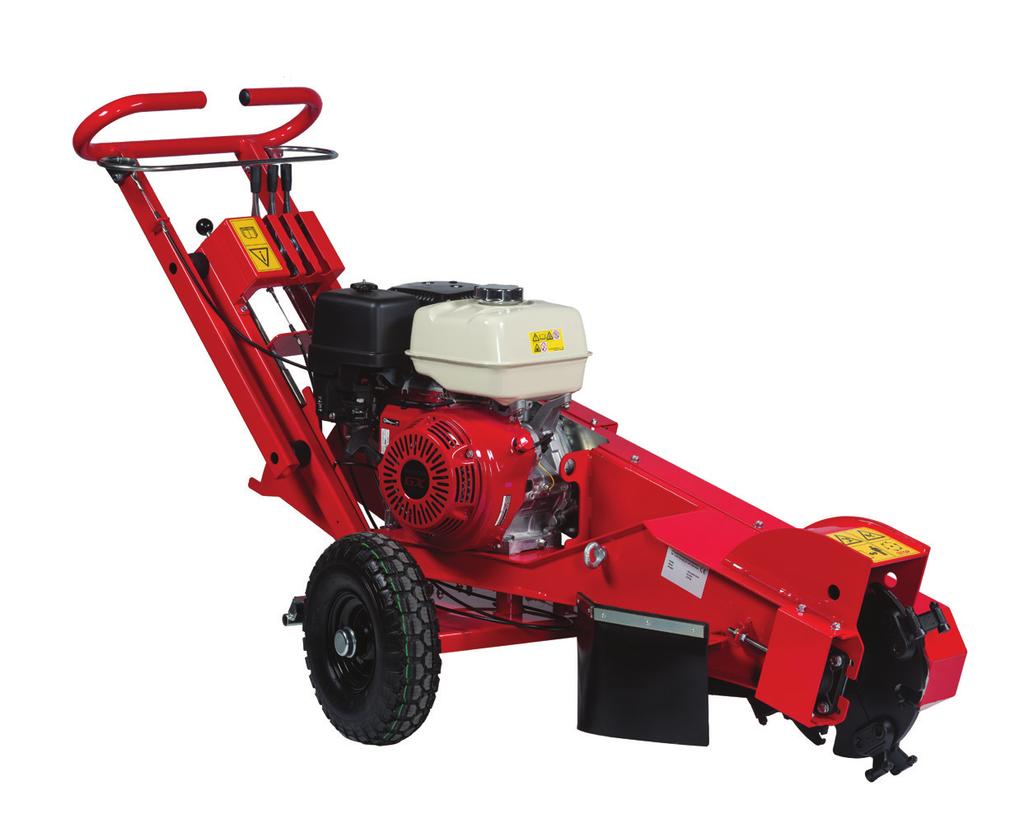

4 B20 Gép szélessége Magasság/Mélység 300 mm 200 mm Max.: 23,5 mm 680 mm 800 mm 8,2 kw/11 LE Honda - benzin Tartálykapacitás 6,1 l - kb. 3 óra Kerékhajtás Kézi Fék Kerekenként egy Vágótárcsa átmérője Ø370 mm Fog/menny. Ø20,5/8 Méret H x Sz x Ma 1800 x 680 x 1100 mm Tömeg 130 kg Vontatható rönkvágó benzinmotorral Extra felszerelés A B20 kompakt és kiegyensúlyozott rönkvágó, amellyel mindenféle farönk vágható. Vonóhorog a csuklós és foglalatos tengelykapcsolóhoz, legfeljebb 10 km/óra sebességig. Közutakon nem engedélyezett. A rönkvágó és a váz közötti forgáspont akár mostoha körülmények között is megkönnyíti és egyenletessé teszi a vágást. Időmérő a kenésre 25 óránként, az olajcserére pedig 100 óránként figyelmeztető riasztóval. Átalakítható. Minden kerékre külön fék jut, így a gép akkor is könnyen hozzáférhet a rönkhöz, ha faforgács van az útban. Az egyes fékek a könnyű léptetéshez is használhatók. Különleges szín az eredeti FSI piros helyett. Extra szállítási időre kell számítani. Állítható magasságú fogantyúkar Rázkódáscsökkentő fogantyúkar Biztonsági kar Külön fékek Központi forgáspont Kompakt Sz = 68 cm Sokféle rönk

5 B22 Gép szélessége Magasság/Mélység 300 mm 250 mm Max.: 23,5 mm 680 mm 900 mm 10,5 kw/14 LE Kohler - benzin Tartálykapacitás 6,1 l - kb. 3 óra Kerékhajtás 2WD hidraulikus Fék Kerekenként egy Vágótárcsa átmérője Ø370 mm Fog/menny. Ø20,5/8 Méret H x Sz x Ma 1740 x 680 x 1250 mm Tömeg 210 kg Rönkvágó 2WD-vel és benzinmotorral Extra felszerelés Az FSI B22 új rönkvágó, amely a B20 több alkalmazási területén használható, de egyúttal önhajtó, ezáltal az egyenetlen terepen való mozgás sokkal könnyebb, különösen a pótkocsira való berakodáskor és a kirakodáskor. A hidraulikus kerékhajtás, a sebesség és az előre/hátra a fogantyúkarral kerül szabályozásra. Egy szabadonfutó elem biztosítja, hogy a gép a motor indítása nélkül mozgatható. Időmérő a kenésre 25 óránként, az olajcserére pedig 100 óránként figyelmeztető riasztóval. Átalakítható. Különleges szín az eredeti FSI piros helyett. Extra szállítási időre kell számítani. A rönkvágó és a váz közötti forgócsukló a lengő mozgást teszi könnyűvé és egyenletessé a rönkvágó számára, a kerekek eltávolítása nélkül. Ez akár lejtős vagy egyenetlen terepen is gyors és hatékony rönkvágást tesz lehetővé. Rázkódáscsökkentő fogantyúkar Biztonsági kar Külön fékek Központi forgáspont Kompakt Sz = 68 cm 2 kerekes hajtás Sokféle rönk

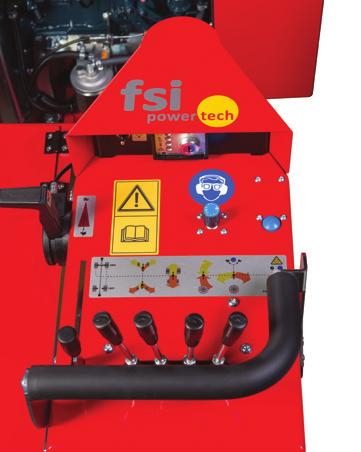

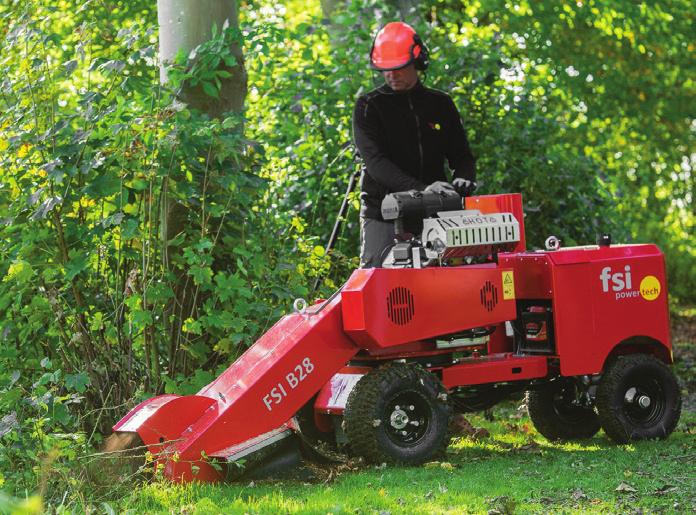

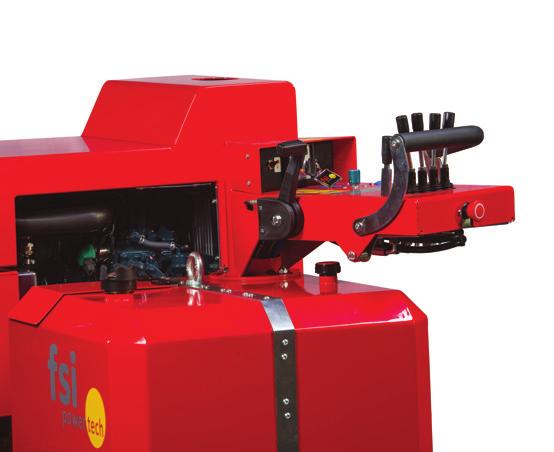

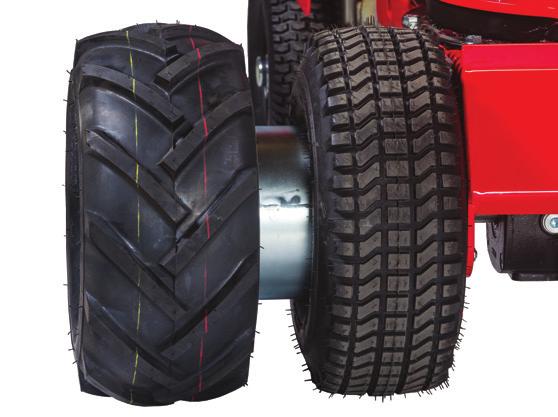

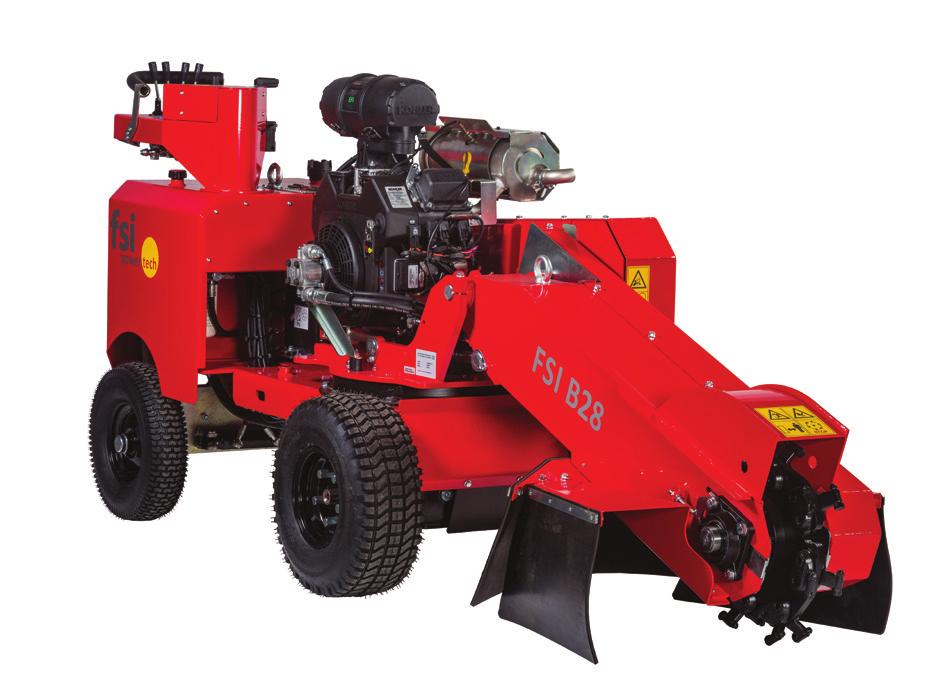

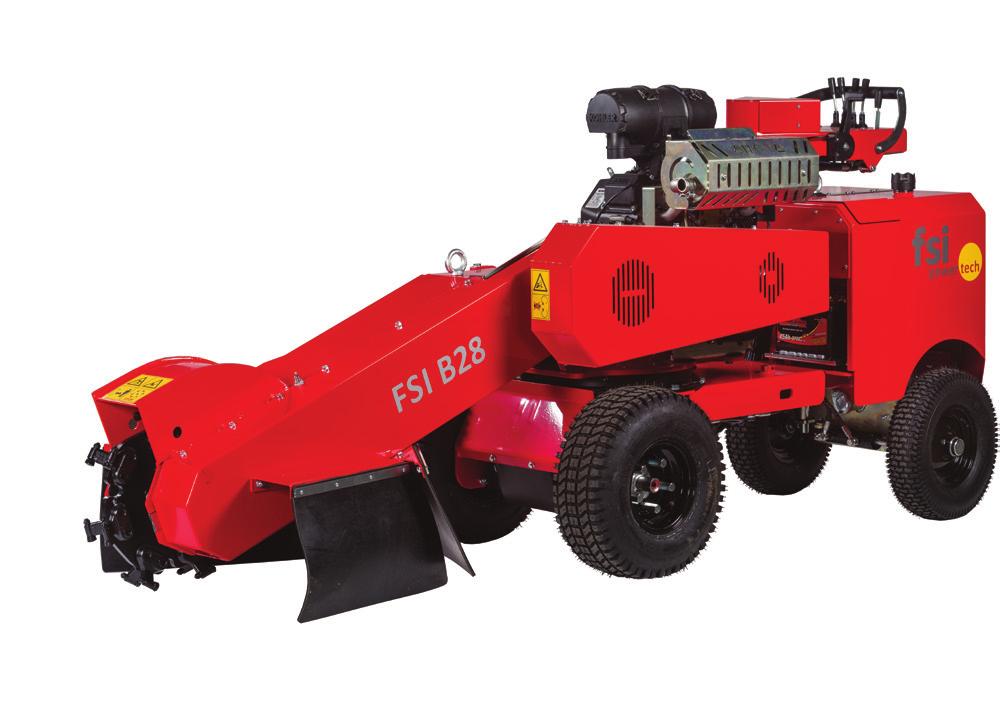

6 B28 Gép szélessége Magasság/Mélység 800 mm 380 mm Max.: 48 mm 800 mm 1350 mm Rönkvágó 2WD-vel és benzinmotorral Extra felszerelés Az FSI B28 komoly professzionális felhasználóknak készült, akik rönkvágást végeznek. Ikerkerék szett központi csavarral és normál 18 x 7-9 abroncsokkal. Szélesség mm Minden művelet beleértve a mozgatást és a rönkvágást az integrált vezérlőpulton keresztül vezérelhető. A vezérlőpulton a differenciálzár reteszelhető/kireteszelhető, valamint beállítható a lengés sebessége. Ikerkerék szett központi csavarral és traktor profilú 18 x 9,50-8 abroncsokkal. Szélesség +580 mm Nagyon biztonságos; a vezérlőpulton lévő biztonsági kart be kell kapcsolni a vágófej indításához. Különleges szín az eredeti FSI piros helyett. Extra szállítási időre kell számítani. Vezérlőpult (B28 és D30) LED munkalámpa. Be-/kikapcsolás a vezérlőpulton. Ikerkerekek traktor profillal 19,8 kw/26,5 LE Kohler - benzin Tartálykapacitás 35 l - kb. 7 óra Kerékhajtás 2WD hidraulikus Fékek Automatikus Vágótárcsa átmérője Ø470 mm Fog/menny. Ø20,5/16 Méret H x Sz x Ma 2700 x 800 x 1160 mm Tömeg 600 kg Forgó vezérlőpult Biztonsági kar 2 kerekes hajtás Hidraulika vezérlés Kompakt Sz = 80 cm Sokféle rönk

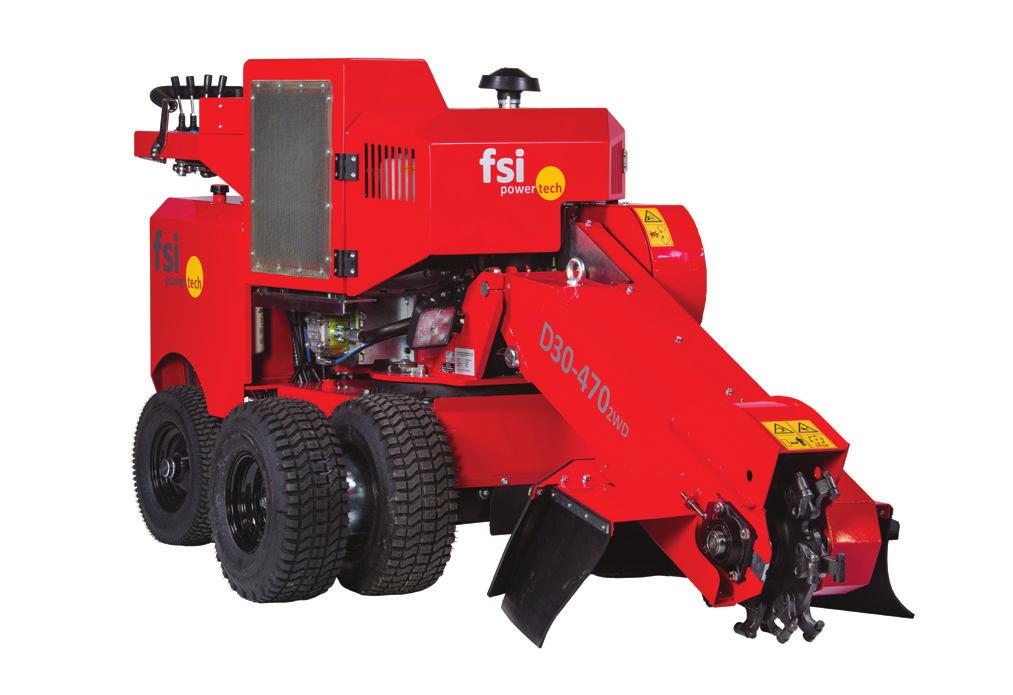

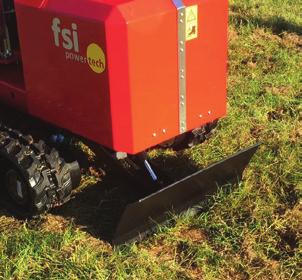

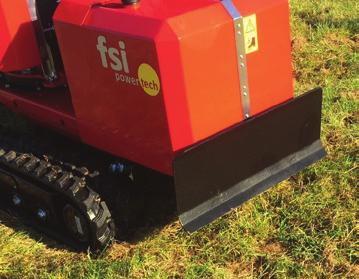

7 D30 Gép szélessége Magasság/Mélység 800 mm 380 mm Max.: 52 mm D30: Rönkvágó 2WD-vel és dízelmotorral Az FSI D30 komoly felhasználóknak készült, akik rendszeresen használnak rönkvágót munkájuk során. A dízelmotor nagy teljesítményt és kiváló hatékonyságot nyújt. Minden művelet beleértve a mozgatást és a tényleges rönkvágást az integrált vezérlőpulton keresztül vezérelhető. A vezérlőpulton a differenciálzár reteszelhető/kireteszelhető, valamint beállítható a lengés sebessége. D30 800/1350 mm D30 TRACK 800/1050 mm 1350 mm D30 TRACK: Lánctalpas rönkvágók dízelmotorral Az FSI D30 TRACK az a jól ismert D30 rönkvágó, amely kerekek helyett lánctalppal van felszerelve. Komoly felhasználók számára készült, akik gyakran megközelíthetetlen terepen dolgoznak. A dízelmotor nagy teljesítményt és kiváló hatékonyságot nyújt. Nagyon biztonságos; a vezérlőpulton lévő biztonsági kart be kell kapcsolni a vágófej indításához. A gép minden művelete a forgatható vezérlőpulton keresztül kerül elvégzésre, így a gépkezelő az üzemeltetés közben a gép mögött állhat és a munkaterep felé mozoghat. A vezérlőpult a rönkvágás közben elforgatható, így jól megfigyelhető a rönkvágás folyamata. A lengés sebessége is a vezérlőpultról vezérelhető. Extra felszerelés Nagyon biztonságos; a vezérlőpulton lévő biztonsági kart be kell kapcsolni a vágófej indításához. Ikerkerék szett központi csavarral és traktor profilú 18 x 9,50-8 abroncsokkal. Szélesség 1380 mm Különleges szín az eredeti FSI piros helyett. Extra szállítási időre kell számítani. D30 TRACK REMOTE A D30 TRACK termékkel azonos, de az összes funkció komplett rádiós távirányításával van felszerelve. Extra felszerelés 22 kw/30 LE Kubota - dízel Tartálykapacitás 35 l - kb. 10 óra Kerékhajtás 2WD hidraulikus Fékek Automatikus Vágótárcsa átmérője Ø470 mm Fog/menny. Ø24,5/16 Méret H x Sz x Ma 2700 x 1350 x 1220 mm Tömeg 725 kg D30 Forgó vezérlőpult Biztonsági kar 2 kerekes hajtás Ikerkerék szett D30 TRACK - a D30 PLUS-szal azonos Terepi jármű Vari-track Kompakt Sz = 77,5 cm Hidraulika vezérlés Kompakt Sz = 80 cm LED munkalámpa Sokféle rönk LED munkalámpa Hátraszerelt opcionális dózerlapát Tömeg 970 kg

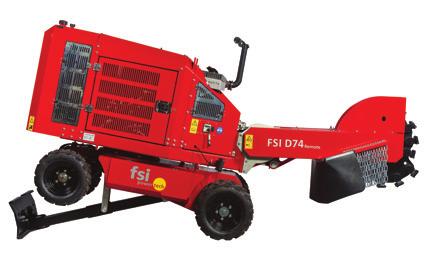

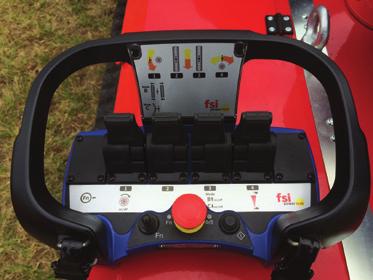

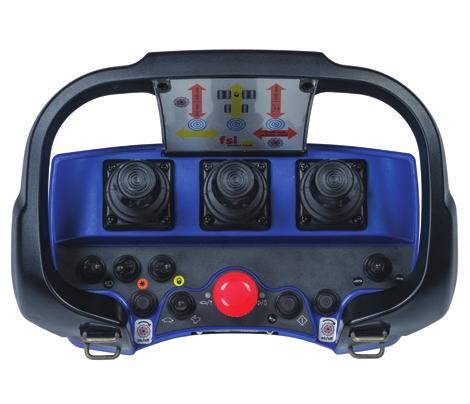

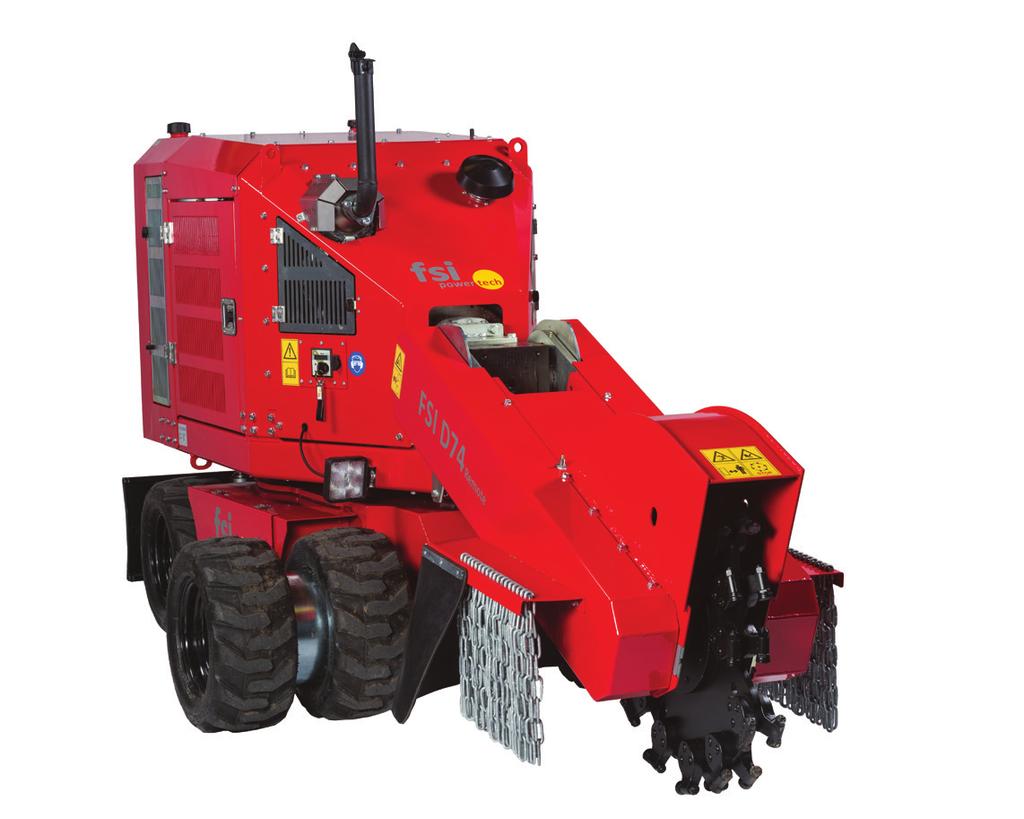

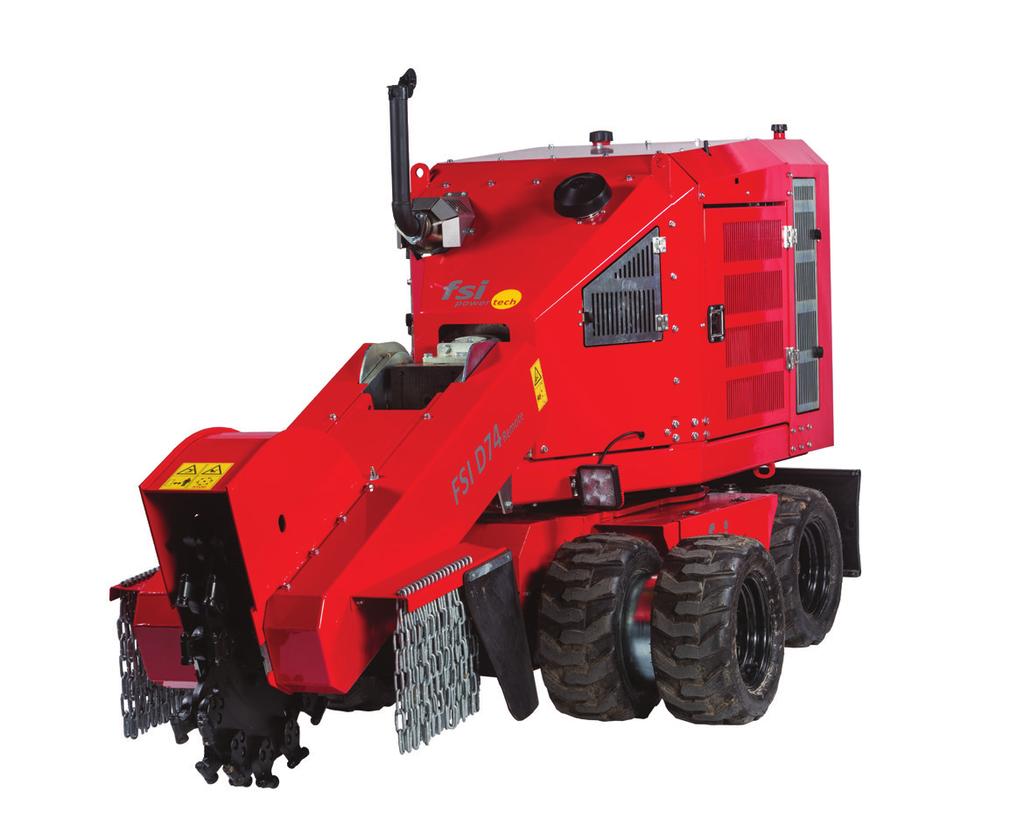

8 D74 Gép szélessége Magasság/Mélység 600 mm 600 mm Max.: 123,5 mm 890/1520 mm 2000 mm Mod H20 H40 H52 H65 H65 H65 55,4 kw/74 LE Kohler - dízel Tartálykapacitás 40 l - kb. Kerékhajtás 4WD hidraulikus Fékek Automatikus D74 REMOTE: Rönkvágó távirányítással, 4WD-vel és dízelmotorral Az FSI D74 REMOTE azon professzionális felhasználó számára készült, akinek a rönkvágás napi munkája jelentős részét teszi ki. Az erős 74 LE dízelmotor forgatónyomatéka 1500 ford./perces fordulatszámon 300 Nm; nagy 720 mm-es vágókerékkel van felszerelve, munkaszélessége 2 m ezért a gép kapacitása lenyűgöző. A 4 kerekes meghajtással és a rádiós távirányítással a D74 Remote ideális partner a rönkvágásban. Vágótárcsa átmérője Ø720 mm Fog/menny. Ø28,5/28 Méret H x Sz x Ma 3200 x 890 x 1510 mm Tömeg 1650 kg A gép ezenkívül automatikus vezérlésű lengő funkcióval van felszerelve az optimális vágási kapacitásért. Az automatikus vezérlés a motorterhelés alapján beállítja a sebességet. Az automatikus vezérlés optimálissá teszi a kapacitást és egyszerűbbé teszi a gép használatát. Extra felszerelés Dózerlapát és extra vágásmélység 600 mm-ig. Minden mozgás és rönkvágási művelet a rádiós távirányítón keresztül kerül vezérlésre. A tartozékok között megtalálható egy akkumulátortöltő, egy akkumulátor a rádióhoz és egy kábel a közvetlen csatlakoztatáshoz. Rádiós vezérlés Akkumulátortöltő Kábelcsatlakozó 4 kerekes hajtás Differenciálzár Ikerkerék szett 2 m-es munkaszélesség Automatikus vezérlésű lengés LED munkalámpa Szerszámtartó 40 l-es tartály kb. 15 órás üzem

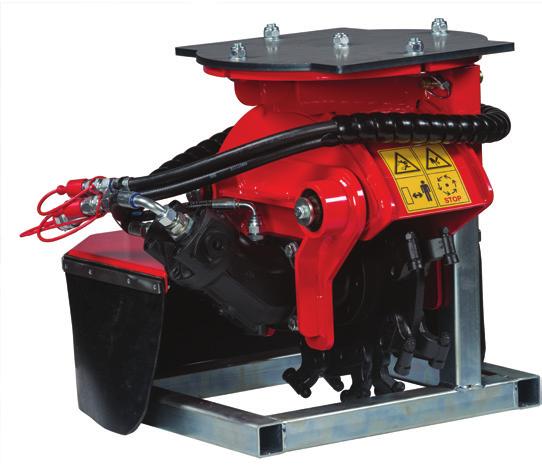

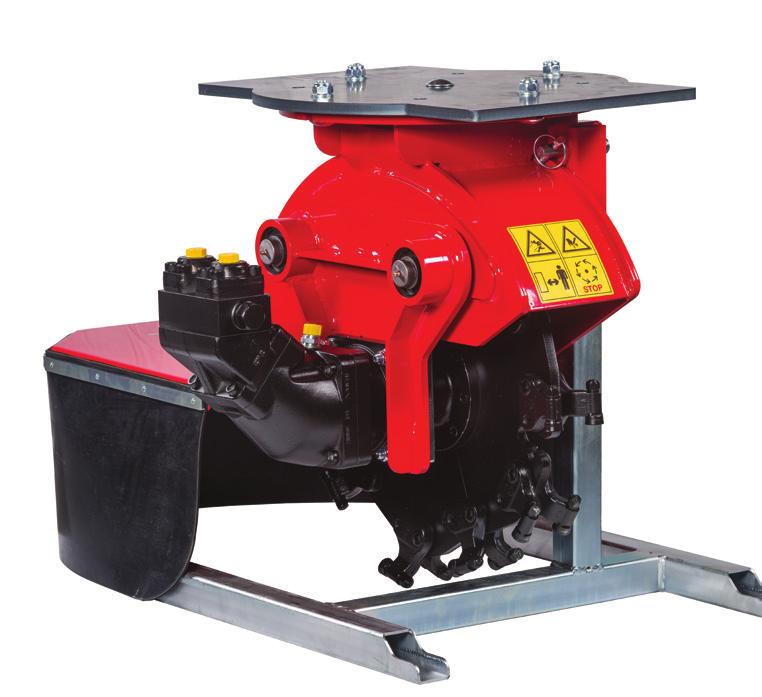

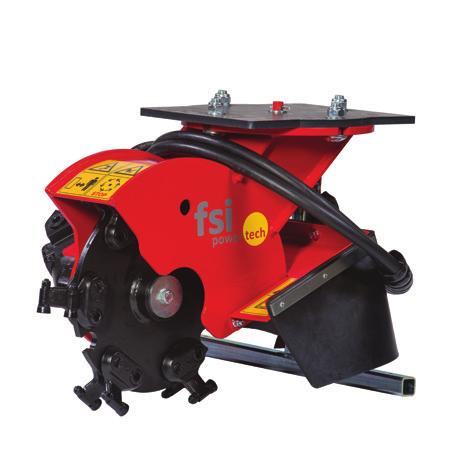

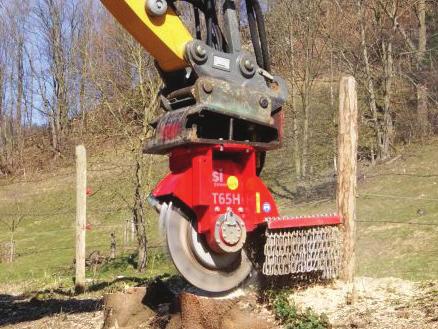

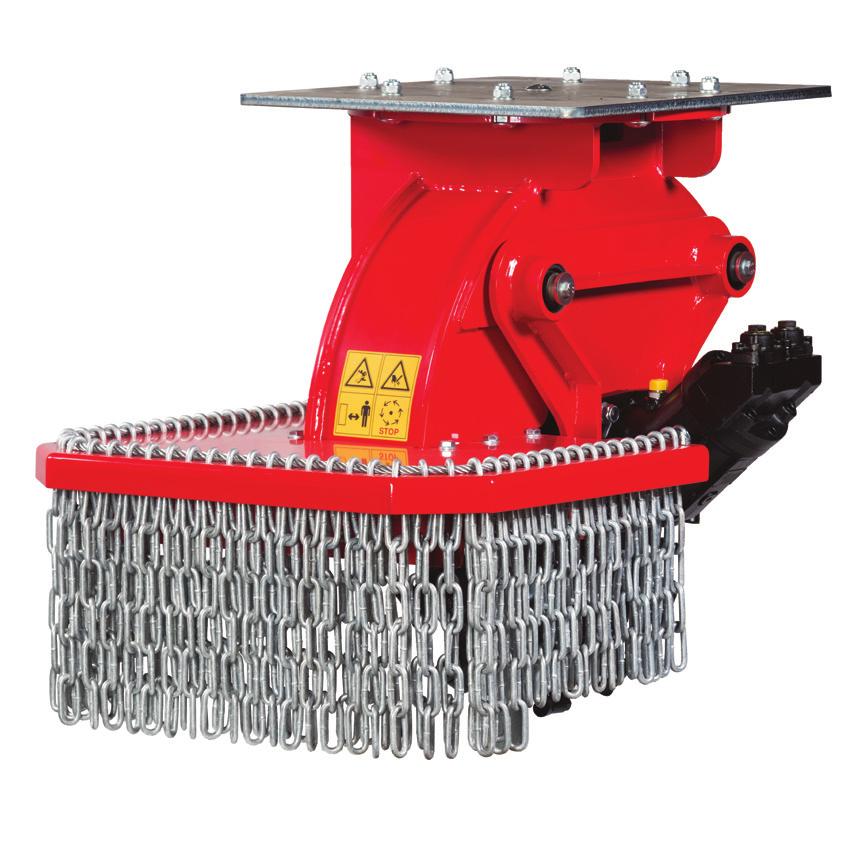

9 H20 / H40 / H52 / H65 Hidraulikus H20 Max.: 24,5 mm H40 Max.: 52,0 mm H52 Max.: 61,5 mm H65 Max.: 82,5 mm Vágótárcsa Modell Olajáramlás Max. nyomás követelmény Átmérő Fog/menny. Tömeg H l/perc 250 bar kw/15-30 LE Ø370 mm Ø20,5/12 70 kg H l/perc 250 bar kw/25-42 LE Ø470 mm Ø24,5/ kg H l/perc 300 bar kw/40-65 LE Ø570 mm Ø24,5/ kg H l/perc 350 bar Max. 76 kw/100 LE Ø720 mm Ø28/ kg H l/perc 350 bar Max. 85 kw/115 LE Ø720 mm Ø28/ kg H l/perc 350 bar Max. 117 kw/160 LE Ø720 mm Ø28/ kg Rönkvágók hidraulikához H20 H40 Hidraulikus meghajtású rönkvágó markológépre vagy hasonló gépre való csatlakoztatáshoz, ahol maga a gép lengő és fel/le mozgást végez. A vágásirány szabadon választható. A vágásirány 45 fokos intervallumokban könnyen beállítható az egység és a szerszámrögzítő rögzítőlapja közötti tagban. Az egységek bevonat nélküli felső lemezzel vannak ellátva, amelyekre tetszés szerint szerszámrögzítő szerelhető fel. A szerszámrögzítők választékát biztosítjuk. A gépekhez a tartályba való nyomásmentesített visszavezetés szükséges (szivárgó olaj). H52 H65 H20 1,5 2,5 tonnás és 2,0 3,5 tonnás markológép Közvetlen meghajtás Hidraulika tömlőkkel szállítjuk H tonnás markológép Közvetlen meghajtás Extra lengéscsillapító kivitel H tonnás markológép Közvetlen meghajtás Hidraulika tömlőkkel szállítjuk Extra lengéscsillapító kivitel H tonnás markológép Extra lengéscsillapító kivitel 3 motorméret

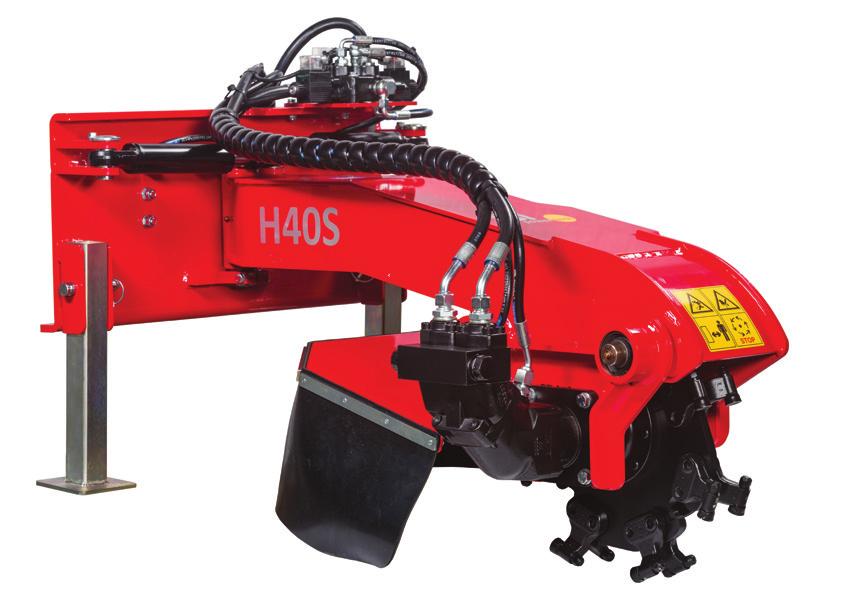

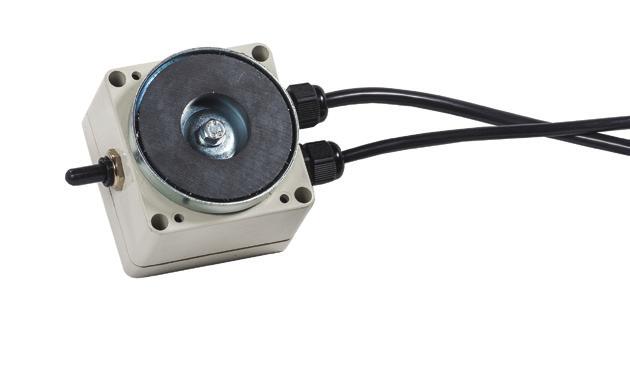

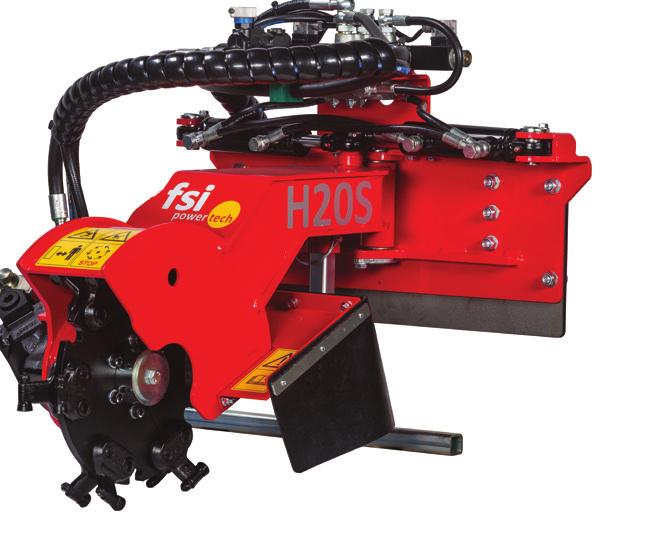

10 H20S / H40S Hidraulikus H20S Max.: 24,5 mm H20S 700 mm H40S Max.: 52 mm H40S 1100 mm Vágótárcsa Modell Olajáramlás Max. nyomás követelmény Átmérő Fog/menny. Tömeg H20S l/perc 250 bar kw/15-30 LE Ø370 mm Ø20,5/12 92 kg T25 H40S l/perc 250 bar kw/25-42 LE Ø470 mm Ø24,5/ kg T27 H40S l/perc 250 bar kw/40-65 LE Ø570 mm Ø24,5/ kg T65 Hidraulikus rönkvágók lengéssel Elektromos doboz Hidraulikus meghajtású rönkvágók integrált lengő mozgással a rakodókra és szerszámszállítókra való helyezéshez. Elektromos doboz billenőkapcsolóval és mágnessel az összes HS modellhez A gép konzollal van felszerelve a szerszámrögzítő rögzítésére. Szükség esetén kész szerszámrögzítőt kínálunk. A lengő mozgást két hidraulikus henger vezérli. A lengő mozgás egy mini botkormány használatával, egy elektromos dobozon keresztül működtethető. Ezenkívül HS modelleket kínálunk hidraulikus vezérléshez ezekhez 5 hidraulikus csatlakozó szükséges. A gépekhez a tartályba való nyomásmentesített visszavezetés szükséges (szivárgó olaj). H20S Közvetlen meghajtás Hidraulika tömlőkkel szállítjuk H40S Közvetlen meghajtás Hidraulika tömlőkkel szállítjuk H40S Közvetlen meghajtás Hidraulika tömlőkkel szállítjuk

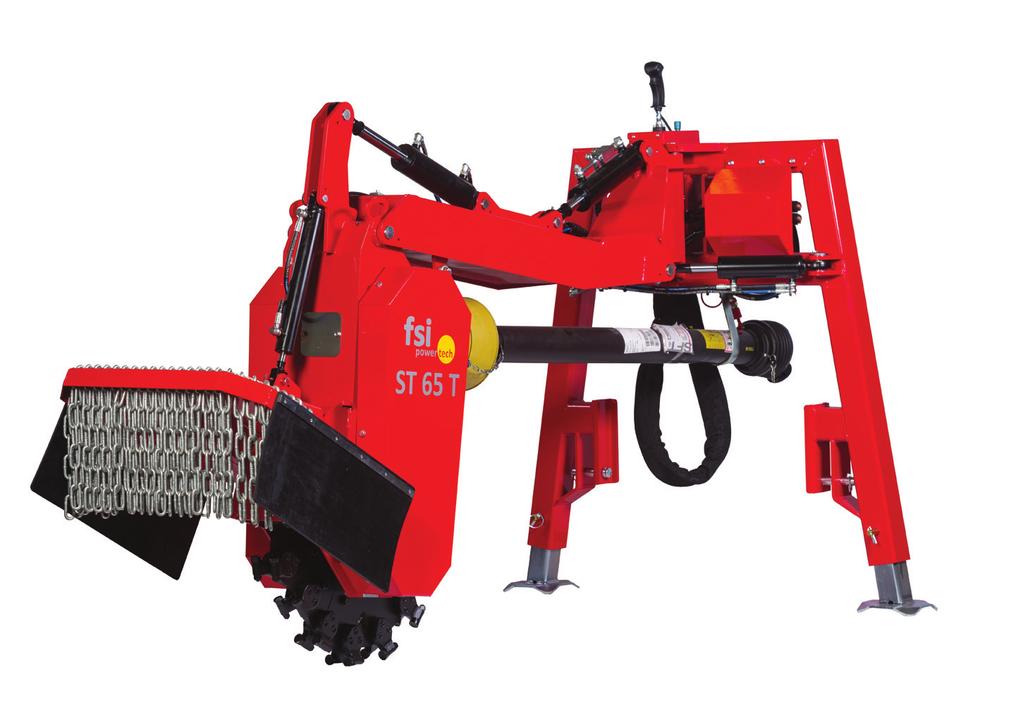

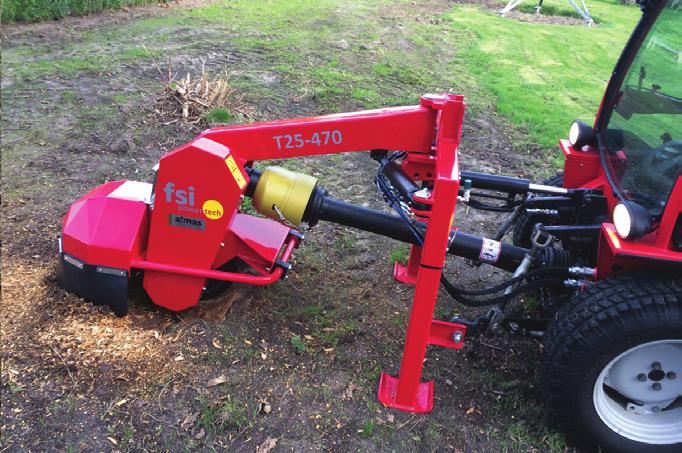

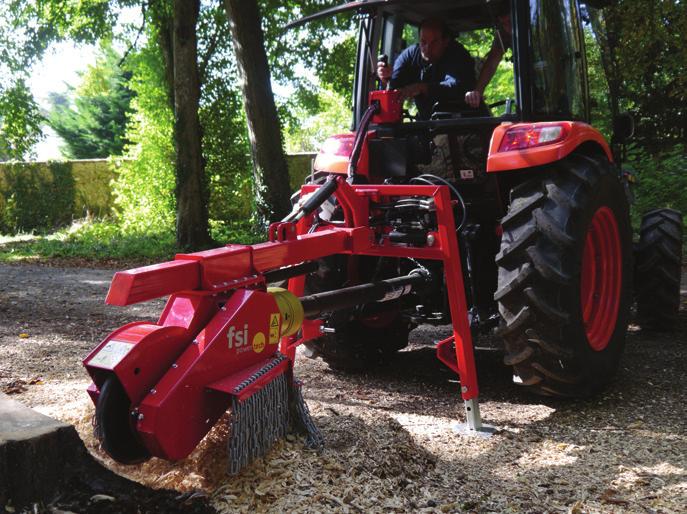

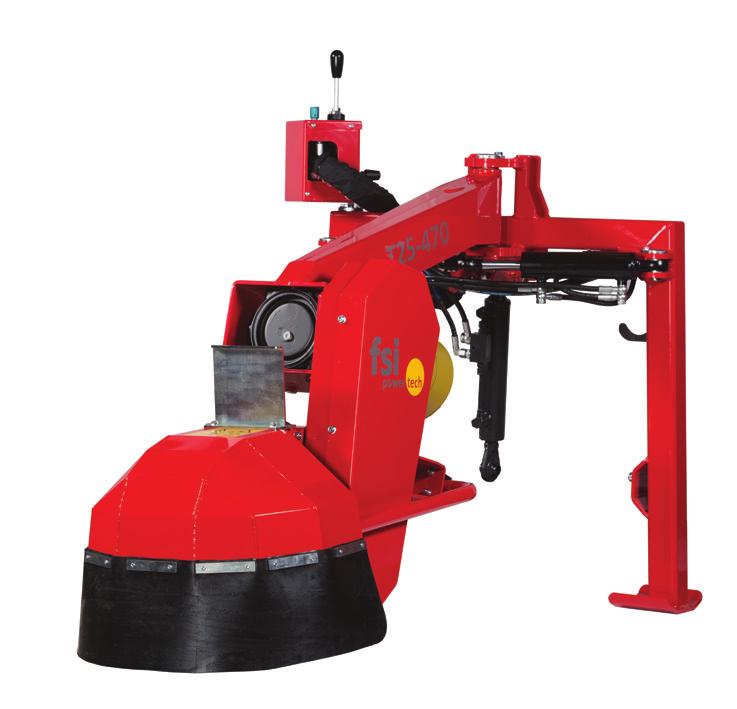

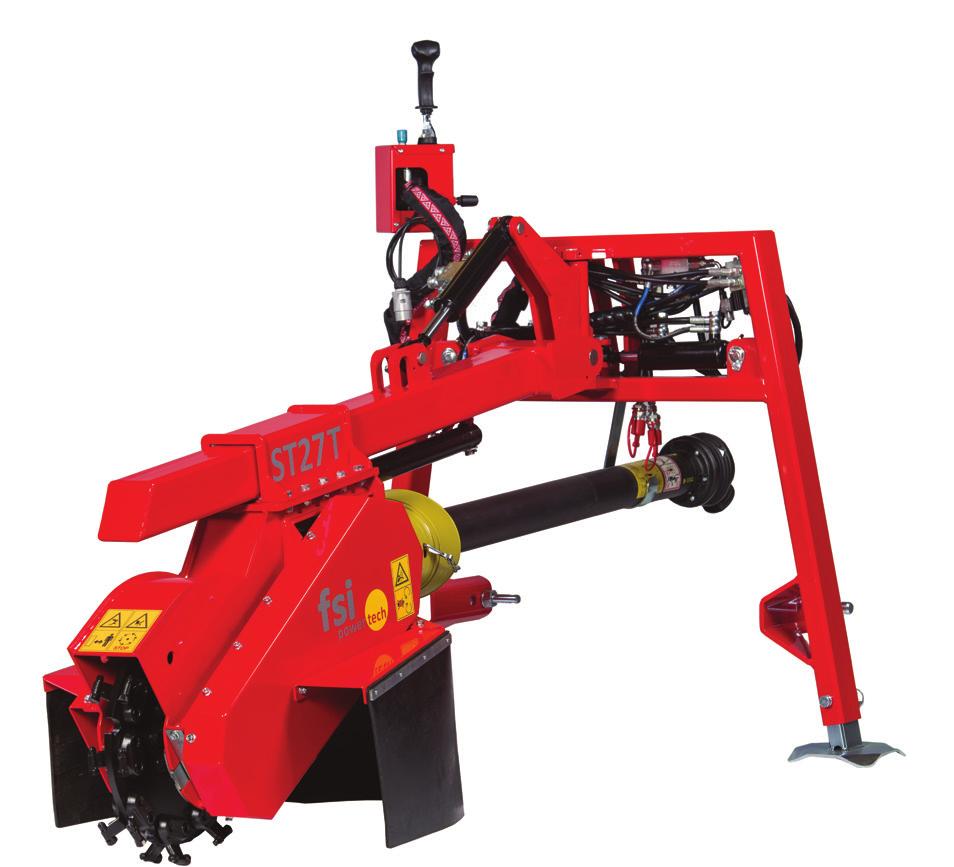

11 Magasság/Mélység T25 Max.: 41,5 mm T mm T25 300/400 mm T27 Max.: 43,5 mm T mm T27 400/400 mm T65 Max.: 82,5 mm T mm T65 600/500 mm T25 / T27 / T65 Traktor Teljesítménykövetelmények Max. olajáramlás/nyomás g Vágótárcsa Méret H x Sz x Ma Átmérő Fog/menny. Tömeg T KW/25-55 LE 35 l/perc, 150 bar értéken 1750 x 1000 x 1100 mm Ø470 mm Ø20,5/ kg g T kw/35-80 LE 35 l/perc, 180 bar értéken 2000 x 1350 x 1200 mm Ø470 mm Ø24,5/ kg g T kw/ LE 90 l/perc, 180 bar értéken 3200 x 1520 x 1700 mm Ø720 mm Ø28/ kg FSI rönkvágók TLT-tengelyes traktorra csatlakoztatáshoz T25 A rönkvágók ezen sorozatában három erős modellt kínálunk, amelyeket TLT-tengelyes és 3 pontos összekötővel felszerelt traktorokhoz vagy hasonló gépekhez használnak. A három méret a traktorok háromféle osztályának megfelelő a maximális kihasználtság és hatékonyság érdekében. Az üzemeltetés a mellékelt botkormánnyal történik, amely a keretre vagy más helyre van rögzítve a tartozék konzol használatának megfelelően. T27 T65 T25 Hidraulikus felső összekötő Hidraulikus botkormány TLT-tengely 3 pontos összekötő - kat. 1 Keret tartólábakkal T27 Hidraulikus hosszabbítás Elektromos/hidraulikus botkormány TLT-tengely 3 pontos összekötő - kat. 1/2 Állítható tartólábak T65 Hidraulikus hosszabbítás A sebességváltó párhuzamos mozgatása A forgácsterelő hidraulikus emelője Elektromos/hidraulikus botkormány TLT-tengely 3 pontos összekötő - kat. 1/2 Állítható tartólábak

12 FSI power-tech ApS Erhvervsparken 4B 7160 Tørring, Dánia Tel.: Rönkvágók professzionális felhasználóknak Dán dizájn és gyártás Forgalmazó Importőr
