1 Használati útmutató Navodila za uporabo TERMOSZTÁTOS ZUHANYCSAPTELEP TERMOSTATSKA ARMATURA ZA PRHO Magyar...06 Slovensko...15 MANUAL DEVELOPED IN GERMANY myhansecontrol.com User-friendly Manual ID: #05007

2 QR kódokkal gyorsan és egyszerűen célba érni Függetlenül attól, hogy termékinformációkra, cserealkatrészekre vagy tartozékokra van szüksége, vagy a gyártói garanciát vagy a szervizhelyszínek listáját szeretné megtekinteni vagy csak egy videó útmutatót nézne meg QR kódunkkal mindezt könnyen megteheti. Mi az a QR kód? A QR (Quick Response Gyors) kódok olyan grafikus kódok, amelyek egy okostelefon kamerával beolvashatók és amelyek pl. egy internet oldalra irányítják vagy elérhetőség adatokat tartalmaznak. Előnyei: Nem kell begépelni az internet oldal URL webcímét vagy az elérhetőség adatokat! Hogyan működik? A QR kódok használatához olyan okostelefon szükséges, amely rendelkezik QR kód olvasóval és internetkapcsolattal is. A QR kód olvasót rendszerint ingyen letöltheti okostelefonja alkalmazásboltjából. Próbálja ki most Olvassa be okostelefonjával a következő QR kódot és tudjon meg többet a megvásárolt ALDI termékről. A ALDI-szerviz oldala Minden itt megadott információ elérhető a ALDI-szerviz oldaláról is; amelyet a következő weboldalról érhet el: A QR kód olvasó használata során az internetkapcsolatért a szolgáltatójával fennálló szerződés szerint fizetnie kell.

3 Tartalom Áttekintés...4 A csomag tartalma/részei...6 Általános tudnivalók... 7 Olvassa el és őrizze meg a használati útmutatót...7 Jelmagyarázat...7 Biztonság...8 Rendeltetésszerű használat... 8 Biztonsági utasítások... 8 Első használatba vétel A termosztát és a csomag tartalmának ellenőrzése...10 Termosztát felszerelése...11 Zuhanytömlő csatlakoztatása A csapvíz ihatóságáról...12 Használat...12 A vízsugár és a hőmérséklet beállítása Hőmérséklet-korlátozás Eco-stop funkció (vízmegtakarítás) Tisztítás és gondozás Műszaki adatok Leselejtezés A csomagolás leselejtezése A termosztát leselejtezése Dok./Rev.-Nr _

4 4 A

5 5 B

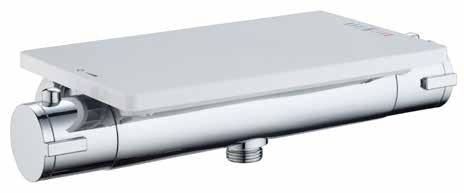

6 6 A csomag tartalma/részei 1 S csatlakozó, 2 db 2 Öntömítő zajcsökkentő, 2 db 3 Tárcsa, 2 db 4 Hollandi anya, 2 db 5 Csaptest 6 Zuhanycsatlakozó* 7 Polctartó alsó fele* 8 Polctartó felső fele* 9 Csavar*, 2 db 10 Polc* 11 Vízbeeresztő nyomógombos markolat 12 Hőmérséklet-szabályozó nyomógombos markolat *előre összeszerelve

7 Általános tudnivalók Általános tudnivalók Olvassa el és őrizze meg a használati útmutatót Ez a használati útmutató ehhez a termosztátos zuhanycsaptelephez (a továbbiakban termosztát ) tartozik. Fontos tudnivalókat tartalmaz az üzembe helyezésről és a kezelésről. A termosztát használata előtt figyelmesen olvassa el a használati útmutatót, különösen a biztonsági utasításokat. A használati útmutató figyelmen kívül hagyása súlyos sérülésekhez vagy a termosztát károsodásához vezethet. A használati útmutató az Európai Unióban érvényes szabványok és szabályok alapján készült. Vegye figyelembe az adott országban érvényes irányelveket és törvényeket is. Őrizze meg a használati útmutatót. Amennyiben a termosztátot továbbadja, feltétlenül mellékelje hozzá a használati útmutatót is. Jelmagyarázat A használati útmutatóban, a termosztáton és a csomagoláson a következő jelöléseket használtuk. Ez a jelölés/jelzőszó közepes kockázatú veszélyt FIGYELMEZTETÉS! jelöl, amelyet ha nem kerülnek el, súlyos, akár halálos sérüléshez vezethet. VIGYÁZAT! ÉRTESÍTÉS! Ez a jelölés/jelzőszó alacsony kockázatú veszélyt jelöl, amelyet ha nem kerülnek el, kisebb vagy közepesen súlyos sérülésekhez vezethet. Ez a jelzőszó lehetséges anyagi károkra figyelmeztet. Ez a jel az összeszerelésről és a használatról nyújt hasznos információkat. 7

8 Biztonság Biztonság Rendeltetésszerű használat A termosztát kizárólag a meleg- és hidegvíz-szabályozásra szolgál. A termosztátot kizárólag zuhanyhoz terveztük. Minden más jellegű használat rendeltetésellenesnek számít, és jelentős balesetveszélyhez, anyagi károkhoz vagy akár személyi károkhoz is vezethet. A termosztát nem játékszer. A termosztát nyomásálló melegvíz-ellátó rendszerben használható, például központi fűtés, átfolyós vízmelegítő, nyomás alá helyezhető bojler vagy hasonló berendezés esetén. A termosztát nem alkalmas kisnyomású vízmelegítőkhöz, például fával, szénnel, olajjal vagy gázzal működő fürdőkályhákhoz, illetve nyitott, elektromos fűtésű melegvíztárolókhoz. Kétség esetén forduljon szerelőhöz vagy szakemberhez. A gyártó és a forgalmazó a rendeltetésellenes vagy hibás használatból eredő károkért nem vállal felelősséget. Biztonsági utasítások 8 FIGYELMEZTETÉS! Áramütés veszélye! A nem megfelelő tömítés és a szivárgás a lehetséges áramütés miatt életveszélyt jelenthet. Gondosan vizsgáljon meg minden csatlakozást, nem lát-e rajtuk szivárgást. Győződjön meg róla, hogy a termosztát közelében található elektromos készülékek összes vezetéke megfelelően és biztonságosan legyen beszerelve. Kétség esetén kérje ki egy szakember véleményét. FIGYELMEZTETÉS! Veszélyes a gyermekekre és a korlátozott fizikai, érzékszervi vagy mentális képességű személyekre (például idősebb emberekre és azokra, akik nincsenek fizikai vagy szellemi képességeik teljes birtokában) vagy azon személyekre, akik nem rendelkeznek megfelelő tapasztalattal és tudással (például nagyobb gyerekekre).

9 Biztonság A termosztátot gyerekek és olyan személyek, akik nincsenek fizikai, érzékszervi vagy mentális képességeik teljes birtokában, illetve akik nem rendelkeznek megfelelő tapasztalattal és tudással, csak felügyelet mellett használhatják, illetve ha a termosztát biztonságos használatát elmagyarázták nekik és tisztában vannak a hozzá kapcsolódó veszélyekkel. Gyermekek nem játszhatnak a termosztáttal. Tisztítást és felhasználói karbantartást gyermek felügyelet nélkül nem végezhet. Ne engedje, hogy gyerekek a csomagoló fóliával vagy kis méretű alkatrészekkel játsszanak. A gyerekek játék közben belegabalyodva vagy az alkatrészeket lenyelve megfulladhatnak. FIGYELMEZTETÉS! Forrázásveszély! Nem megfelelően beállított hőmérséklet-korlátozás esetén a csapból kiáramló forró víz forrázáshoz vezethet. Aktiválja a hőmérséklet-korlátozási funkciót (lásd Hőmérséklet-korlátozás című fejezet), és alaposan ellenőrizze a beállítást. Hívja fel más felhasználók figyelmét is a veszélyekre. ÉRTESÍTÉS! Sérülésveszély! A szakszerűtlen használat kárt tehet a termosztátban. A szerelés előtt zárja el a lakótérben a vízellátást. A szerelés során ügyeljen arra, hogy minden tömítés megfelelően illeszkedjen a tömítőfelületre. A termosztát nem használható kisnyomású vagy elektromos tárolókhoz. A termosztátot kizárólag 0 C-nál magasabb környezeti hőmérsékleten használja. Fagyveszély esetén zárja el a vízellátást, és ürítse le a termosztátot. Ne használja a termosztátot tovább, ha azon sérülést lát, illetve ha az nem megfelelően működik. 9

10 Első használatba vétel A nem megfelelő tömítés és a szivárgás jelentős anyagi károkat okozhat az épületben és a berendezésekben. Ezért gondosan vizsgáljon meg minden csatlakozást, nem lát-e rajtuk szivárgást. A beszerelés előtt ismerje meg a hely minden adottságát, például a meglévő vízrendszert és a zárószerelvényeket. Ha bizonytalan, végeztesse szakemberrel a beszerelést. A javításokat ne saját maga végezze, kérjen fel erre egy megfelelő szakembert. A hibás részeket kizárólag eredeti pótalkatrészre cseréltesse. Első használatba vétel A termosztát és a csomag tartalmának ellenőrzése ÉRTESÍTÉS! Sérülésveszély! Ha a csomagolást figyelmetlenül, éles késsel vagy egyéb hegyes tárggyal nyitja ki, a termosztát könnyen megsérülhet. Legyen óvatos a csomagolás kinyitásakor. 1. Vegye ki a termosztátot a csomagolásból. 2. Ellenőrizze, hogy a csomag hiánytalan-e (lásd A és B ábra). 3. Ellenőrizze, hogy nincs-e sérülés a termosztáton vagy alkatrészein. Ha sérülést lát a termosztáton, ne használja. Ez esetben keresse fel a vásárlás helyszínét vagy amennyiben az megfelelőbb, forduljon a gyártóhoz a jótállási adatlapon megadott szervizcímen. 10

11 Termosztát felszerelése Első használatba vétel VIGYÁZAT! Sérülésveszély! A termosztát egyes alkatrészei éles élekkel rendelkeznek, amelyek vágási sérülést okozhatnak. Használjon védőkesztyűt a termosztát és alkatrészeinek szerelése közben. ÉRTESÍTÉS! Sérülésveszély! A termosztát szakszerűtlen használata a meghibásodásához vagy a lakberendezés sérüléséhez vezethet. A szerelés megkezdése előtt zárja el a hideg- és melegvíz-ellátást. Takarja le a csavarozandó részeket egy nedves kendővel vagy egy műanyag fóliával. Így elkerülheti, hogy megkarcolja a felületüket. A művelethez 30 mm-es villáskulcsra lesz szüksége (nem része a csomagnak). 1. Az S csatlakozó 1 1/2"-os (kisebb) menetét egy régi fűrészlappal vagy durva csiszolópapírral érdesítse meg. 2. Tömítse a 1/2"-os menetet kenderrel vagy tömítőszalaggal (nem része a csomagnak). 3. Csavarja fel az S csatlakozót, hogy az derékszöget zárjon a fallal. 4. Állítsa a becsavart S csatlakozót pontosan vízszintesre a termosztát méreteinek figyelembe vértelével. Erre azért van szükség, hogy a hollandi anyánál 4 a rendszer tömített legyen. 5. Csavarja fel kézzel a tárcsát 3 az S csatlakozóra, neki a falnak. 6. Az öntömítő zajcsökkentőt 2 nyomja az S csatlakozóba. 7. Tolja a polcot 10 előre, amennyire csak lehet. 8. Csavarja a csaptestet 5 a hollandi anyákkal az S csatlakozókra. Ha helyesen szerelte be a termosztátot, akkor a hőmérséklet-szabályozó nyomógombos markolat 12 a jobb oldalon, a vízbeeresztő nyomógombos markolat 11 pedig a termosztát bal oldalán található. 9. Nyomja vissza a polcot a falnak. 11

12 A csapvíz ihatóságáról Zuhanytömlő csatlakoztatása A zuhanytömlő és a zuhanyfej nem képezi a csomag tartalmát. Használjon kereskedelmi forgalomban kapható zuhanytömlőt 1/2"-os csatlakozóval és zuhanyfejet. A szerelés során tartsa be a tartozékok szerelési utasításait is. 1. Csavarjon fel egy kereskedelmi forgalomban kapható zuhanytömlőt a zuhanycsatlakozóra 6 biztosan. 2. Csatlakoztasson egy, a kereskedelmi forgalomban kapható zuhanyfejet a zuhanytömlőre. A csapvíz ihatóságáról Tájékozódjon a helyi hatóságoknál községe vizének ihatóságáról. Általánosságban a csapvíz ihatóságára az alábbi javaslatok érvényesek: Hagyja egy rövid ideig folyni a vizet, ha a vízvezetéket több mint négy órán keresztül nem használták. Ne használjon állott vizet ételek és italok elkészítéséhez ez különösen igaz a csecsemők táplálására. Egyéb esetben egészségügyi panaszok léphetnek fel. A friss vizet arról ismerheti fel, hogy az állott vízhez képest érezhetően hidegebb, mikor a vezetékből folyik. Ne használjon a táplálkozáshoz és a testápoláshoz krómozott vezetékből származó állott vizet, ha allergiás a nikkelre. Az ilyen típusú víz magas nikkeltartalma allergiás reakciókat válthat ki. Ne használjon ólomtartalmú vezetékből származó vizet bébiétel elkészítéséhez és/vagy a terhesség alatt élelmiszer elkészítéséhez. Az ólom a vízbe kerülve különösen a csecsemőkre és kisgyermekekre nézve egészségügyileg ártalmas. Használat A vízsugár és a hőmérséklet beállítása Ha hosszabb ideig nem használja a termosztátot, alaposan öblítse át a vezetékeket, hogy eltávolítsa belőlük az állott vizet és a maradványokat. 1. Nyissa meg a fő vízvezetéket. 2. A vízbeeresztő markolat 11 forgatásával szabályozhatja a vízsugár erősségét: A vízsugár növelése: Tekerje a vízbeeresztő markolatot az óramutató járásával ellentétes irányba, a fal felé. A vízsugár csökkentése: Tekerje a vízbeeresztő markolatot az óramutató járásával megegyező irányba, a faltól távolodva. 12

13 Használat 3. A hőmérséklet-szabályozó markolat 12 forgatásával szabályozhatja a vízsugár hőmérsékletét. A hőmérséklet növelése: Tekerje a hőmérséklet-szabályozó markolatot az óramutató járásával ellentétes irányba, a faltól távolodva. A hőmérséklet csökkentése: Tekerje a hőmérséklet-szabályozó markolatot az óramutató járásával megegyező irányba, a fal felé. Hőmérséklet-korlátozás A hőmérséklet-korlátozási funkció megakadályozza, hogy a víz hőmérséklete a beállításkor véletlenül meghaladja a 38 C-ot. Ha magasabb vízhőmérsékletet szeretne, az alábbi módon járjon el: Nyomja meg a hőmérséklet-szabályozó markolaton 12 a nyomógombot, és mindeközben tekerje a hőmérséklet-szabályozó markolatot az óramutató járásával ellentétes irányba, a faltól távolodva, míg el nem éri a kívánt hőmérsékletet. Ha újra csökkenteni szeretné a hőmérsékletet, tekerje a hőmérséklet-szabályozó markolatot az óramutató járásával megegyező irányba, a fal felé, míg el nem éri a kívánt hőmérsékletet. A hőmérséklet-korlátozási funkció 38 C beállításakor újra aktiválódik. Eco-stop funkció (vízmegtakarítás) A termosztát eco-stop funkciója korlátozza a vízsugarat. Ha Ön szeretné szabályozni a vízsugarat a funkcióval, akkor az alábbi módon járjon el: Nyomja meg a vízbeeresztő markolaton 11 a nyomógombot, és mindeközben tekerje a vízbeeresztő markolatot az óramutató járásával ellentétes irányba, a fal felé, míg be nem állította a kívánt vízsugár-erősséget. Ha csökkenteni szeretné a vízsugarat, tekerje a vízbeeresztő markolatot az óramutató járásával megegyező irányba, a faltól távolodva. Az eco-stop funkció újra aktiválódik. 13

14 Tisztítás és gondozás Tisztítás és gondozás ÉRTESÍTÉS! Sérülésveszély! A szakszerűtlen használat kárt tehet a termosztátban. Ne használjon agresszív tisztítószert, fém vagy műanyag sörtéjű kefét, éles, fém tisztítóeszközt, például kést, kemény kaparót vagy más hasonló tárgyat. Ezek károsíthatják a felületet. A tisztításhoz ne használjon sav vagy alkoholtartalmú tisztítószert vagy súrolószert. Minden használat után szárítsa meg a termosztátot, hogy megelőzze a vízkő lerakódását. A termosztátot tiszta vízzel, kímélő tisztítószerrel és puha ruhával vagy bőrdarabbal tisztítsa. Műszaki adatok Modell: CLT168SHE-HOFER Csatlakozók: Meleg víz/hideg víz 3/4"-os menet Zuhanytömlő 1/2"-os menet Cikkszám: Leselejtezés A csomagolás leselejtezése A csomagolást szétválogatva tegye a hulladékba. A kartont és papírt a papír, a fóliát a műanyag szelektív hulladékgyűjtőbe tegye. A termosztát leselejtezése A termosztátot az adott országban érvényes törvényeknek és előírásoknak megfelelően selejtezze le. 14

15 Kazalo Pregled... 3 Vsebina kompleta/deli...16 Kode QR...17 Splošno Navodila za uporabo preberite in shranite Razlaga znakov Varnost...19 Namenska uporaba Varnostni napotki Prva uporaba...21 Preverite termostatsko armaturo in vsebino kompleta...21 Montaža termostatske armature Priklop cevi za prho Pitnost vode iz napeljave Uporaba Nastavitev pretoka vode in temperature Omejevalnik temperature Funkcija Eco-Stop (učinek varčevanja z vodo) Čiščenje in nega Tehnični podatki Odlaganje med odpadke Odlaganje embalaže med odpadke Odlaganje termostatske armature med odpadke Kazalo 15

16 Vsebina kompleta/deli Vsebina kompleta/deli 1 S-priključek, 2 2 Samotesnilni dušilec zvoka, 2 3 Rozeta, 2 4 Prekrivna matica, 2 5 Telo armature 6 Priključek za prho* 7 Spodnji del nosilca police* 8 Zgornji del nosilca police* 9 Vijak*, 2 10 Polica* 11 Ročaj za dovajanje vode z gumbom 12 Ročaj za prilagajanje temperature z gumbom *vnaprej montirano 16

17 Kode QR Hitro in preprosto do cilja s kodami QR Ne glede na to, ali potrebujete informacije o izdelkih, nadomestne dele, dodatno opremo, podatke o garancijah izdelovalcev ali servisih ali si želite udobno ogledati videoposnetek z navodili s kodami QR boste zlahka na cilju. Kaj so kode QR? Kode QR (QR = Quick Response oziroma hiter odziv) so grafične kode, ki jih je mogoče prebrati s kamero pametnega telefona in na primer vsebujejo povezavo do spletne strani ali kontaktne podatke. Prednost za vas: Ni več nadležnega prepisovanja spletnih naslovov ali kontaktnih podatkov! Postopek: Za optično branje kode QR potrebujete le pametni telefon, nameščen program (bralnik) za branje kod QR ter povezavo z internetom. Bralniki kod QR so praviloma na voljo za brezplačen prenos iz spletne trgovine s programi (aplikacijami) vašega pametnega telefona. Preizkusite zdaj S pametnim telefonom preprosto optično preberite naslednjo kodo QR in izvedite več o Hoferjevem izdelku, ki ste ga kupili. Hoferjev storitveni portal Vse zgoraj navedene informacije so na voljo tudi na Hoferjevem storitvenem portalu na spletnem naslovu Pri uporabi bralnika kod QR lahko nastanejo stroški povezave z internetom, kar je odvisno od vrste vaše naročnine. 17

18 Splošno Splošno Navodila za uporabo preberite in shranite Ta navodila za uporabo spadajo k tej termostatski armaturi za prho (v nadaljevanju poimenovana samo termostatska armatura ). Vsebujejo pomembne informacije o začetku uporabe in ravnanju z izdelkom. Pred začetkom uporabe termostatske armature skrbno in v celoti preberite navodila za uporabo, zlasti varnostne napotke. Neupoštevanje teh navodil za uporabo lahko privede do hudih telesnih poškodb ali škode na termostatski armaturi. Navodila za uporabo temeljijo na standardih in predpisih, ki veljajo v Evropski uniji. V tujini upoštevajte tudi predpise in zakone posamezne države. Navodila za uporabo shranite, da jih boste lahko uporabili pozneje. Če boste termostatsko armaturo izročili tretjim osebam, jim hkrati z njo obvezno izročite tudi navodila za uporabo. Razlaga znakov V navodilih za uporabo, na termostatski armaturi ali embalaži so uporabljeni naslednji simboli in opozorilne besede. OPOZORILO! Ta simbol/opozorilna beseda označuje nevarnost s srednjo stopnjo tveganja, zaradi katere lahko, če se ji ne izognemo, pride do smrti ali hudih telesnih poškodb. POZOR! OBVESTILO! Ta simbol/opozorilna beseda označuje nevarnost z nizko stopnjo tveganja, zaradi katere lahko, če se ji ne izognemo, pride do majhnih ali zmernih telesnih poškodb. Ta opozorilni beseda opozarja na možnost materialne škode. Ta simbol podaja koristne dodatne informacije o montaži ali uporabi. 18

19 Varnost Varnost Namenska uporaba Termostatska armatura je namenjena izključno za regulacijo pretoka tople in hladne vode. Termostatska armatura je predvidena izključno za namestitev na prho. Vsaka drugačna uporaba je nenamenska in lahko povzroči večjo nevarnost nesreč, materialno škodo ali celo telesne poškodbe. Termostatska armatura ni otroška igrača. Termostatska armatura je primerna za vse toplovodne sisteme pod tlakom, kot so centralno ogrevanje, pretočni grelniki, tlačni kotli ipd. Termostatska armatura ni primerna za nizkotlačne grelnike vode, kot so kopalniške peči na les, oglje, olje ali plin, odprti električni grelniki vode itd. Če ste v dvomih glede namestitve termostatske armature, se obrnite na inštalaterja ali strokovnega svetovalca. Proizvajalec ali prodajalec ne prevzema odgovornosti za škodo, nastalo zaradi nenamenske ali nepravilne uporabe. Varnostni napotki OPOZORILO! Nevarnost električnega udara! Zaradi netesnosti ali puščanja vode lahko pride do smrtne nevarnosti zaradi električnega udara. Natančno preglejte vse povezave in se prepričajte, da tesnijo. Prepričajte se, da so vse napeljave električnih naprav v bližini termostatske armature pravilno in varno napeljane. V primeru dvomov se posvetujte s strokovnjakom. 19

20 Varnost OPOZORILO! Nevarnosti za otroke in osebe z zmanjšanimi telesnimi, zaznavnimi ali duševnimi sposobnostmi (na primer ljudi z delnimi telesnimi okvarami, starejše osebe z zmanjšanimi telesnimi in duševnimi sposobnostmi) ali s pomanjkanjem izkušenj in znanja (na primer starejši otroci). To termostatsko armaturo lahko uporabljajo otroci in osebe z zmanjšanimi telesnimi, zaznavnimi ali duševnimi sposobnostmi ali pomanjkanjem izkušenj in znanja, če so pri tem pod nadzorom ali pa so bili seznanjeni z varno uporabo termostatske armature in se zavedajo morebitnih nevarnosti. Otroci se ne smejo igrati s termostatsko armaturo. Otroci se ne smejo lotiti čiščenja in vzdrževalnih del brez nadzora. Poskrbite, da se otroci ne bodo igrali z embalažno folijo ali majhnimi deli. Otroci se lahko med igranjem zapletejo vanjo in se zadušijo ali pogoltnejo majhne dele in se zadušijo. OPOZORILO! Nevarnost oparin! Če omejevalnik temperature ni pravilno nastavljen, lahko iz armature priteče vroča voda, s katero se utegnete opariti. Aktivirajte omejevalnik temperature (glejte poglavje Omejevalnik temperature ) in nastavitev nato skrbno preverite. Na nevarnosti opozorite tudi druge uporabnike. OBVESTILO! Nevarnost poškodb! Zaradi nepravilnega ravnanja s termostatsko armaturo lahko pride do poškodovanja termostatske armature. Pred montažo zaprite dovod vode v vaše bivalne prostore. 20

21 Prva uporaba Pri montaži pazite, da vsa tesnila pravilno nalegajo na tesnilne površine. Termostatska armatura ni primerna za uporabo skupaj z nizkotlačnimi in električnimi malimi hranilniki. Termostatsko armaturo uporabljajte le pri temperaturi okolice nad 0 C. Ob nevarnosti zmrzovanja prekinite dovod vode in izpraznite termostatsko armaturo. Termostatske armature ne uporabljajte več, če na njej opazite poškodbe ali če njeno delovanje ni več brezhibno. Netesnjenja in puščanje vode lahko povzročijo veliko materialno škodo stavb in stanovanjske opreme. Zato natančno preglejte vse povezave in se prepričajte, da tesnijo. Pred montažo se seznanite z vsemi danostmi kraja, npr. vodnimi priključki, ki so prisotni, in zapornimi pripravami. Montažo naj izvajajo strokovnjaki, če sami niste gotovi. Popravil ne izvajajte sami, temveč dajte izdelek v popravilo strokovnjakom. Okvarjene sestavne dele zamenjajte le z originalnimi rezervnimi deli. Prva uporaba Preverite termostatsko armaturo in vsebino kompleta OBVESTILO! Nevarnost poškodb! Če pri odpiranju embalaže z ostrim nožem ali drugim koničastim predmetom niste previdni, lahko hitro poškodujete termostatsko armaturo. Embalažo odpirajte zelo previdno. 1. Vzemite termostatsko armaturo iz embalaže. 2. Preverite, ali so v kompletu vsi deli (glejte sl. A in B). 21

22 Prva uporaba 3. Preverite, ali so termostatska armatura oz. posamezni deli poškodovani. Če so, ne uporabljajte termostatske armature. Preko pooblaščenega servisa, navedenega na garancijskem listu, se obrnite na proizvajalca. Montaža termostatske armature POZOR! Nevarnost telesnih poškodb! Nekateri deli termostatske armature imajo ostre robove, na katerih se lahko urežete. Pri montaži termostatske armature in njenih delov uporabljajte rokavice. OBVESTILO! Nevarnost poškodb! Nepravilno ravnanje s termostatsko armaturo lahko privede do poškodb na termostatski armaturi in stanovanjski opremi. Prekinite dotok tople in hladne vode, preden začnete montažo. Dele, ki jih nameravate priviti, prekrijte z vlažno krpo ali s plastično folijo. S tem se boste izognili praskam na površinah. Za ta korak postopka potrebujete viličasti ključ 30 mm (ni priložen). 1. 1/2"-navoj (majhni navoji) S-priključkov 1 naredite nekoliko hrapav s starim žaginim listom ali nekaj brusnega papirja. 2. 1/2"-navoj zatesnite s konopljinimi vlakni ali tesnilnim trakom (ni priloženo). 3. S-priključke privijte tako, da so pravokotno glede na steno. 4. Privita S-priključka natančno in vodoravno poravnajte glede na odmik na termostatski armaturi. To je potrebno, da ne pride do pomanjkanja tesnjenja na prekrivnih maticah Z roko privijte rozete 3 na S-priključke v smeri proti steni. 6. Potisnite samotesnilne dušilce zvoka 2 v S-priključke. 7. Potisnite polico 10 čim bolj naprej. 22

23 8. Na S-priključka s prekrivnima maticama privijte telo armature 5. Pitnost vode iz napeljave Če je termostatska armatura pravilno nameščena, je ročaj za prilagajanje temperature z gumbom 12 na desni strani in ročaj za dovajanje vode z gumbom 11 na levi strani termostatske armature. 9. Zdaj potisnite polico nazaj ob steno. Priklop cevi za prho Cev za prho in glava prhe ob nakupu nista priloženi. Uporabite običajno cev za prho z 1/2"-priključkom in glavo prhe. Pri montaži upoštevajte tudi navodila za montažo opreme. 1. Običajno cev za prho trdno privijte na cev priključek za prho Običajno glavo prhe spojite s cevjo za prho. Pitnost vode iz napeljave Pri lokalnih oblasteh se pozanimajte o pitnosti vode v vašem mestu/skupnosti. Na splošno za pitnost vode iz napeljave velja naslednje priporočilo: Vodo iz napeljave pustite kratek čas teči, če vodovodna napeljava več kot štiri ure ni bila v uporabi. Postane vode ne uporabljajte za pripravo jedi in pijač, zlasti ne za prehrano dojenčkov. V nasprotnih primerih lahko pride do zdravstvenih težav. Svežo vodo prepoznate po tem, da iz napeljave pride občutno hladnejša kot postana voda. Ne uporabljajte postane vode iz kromiranih napeljav za prehrano in za nego telesa, če ste alergični na nikelj. Taka voda lahko vsebuje veliko niklja in povzroči alergijske reakcije. Pitne vode iz napeljav, ki vsebujejo svinec, ne uporabljajte za pripravo hrane dojenčkov in/ali za pripravo hrane med nosečnostjo. Svinec prehaja v pitno vodo in je škodljiv zlasti za zdravje dojenčkov in majhnih otrok. Uporaba Nastavitev pretoka vode in temperature Če termostatske armature dalj časa niste uporabljali, napeljave temeljito izperite, da odstranite postano vodo in ostanke. 1. Odprite glavni dovod vode. 2. Z obračanjem ročaja za dovajanje vode 11 lahko prilagajate moč pretoka vode: Za povečanje pretoka vode: Ročaj za dovajanje vode obrnite v nasprotni smeri urinega kazalca oziroma proti steni. Za zmanjšanje pretoka vode: Ročaj za dovajanje vode obrnite v smeri urinega kazalca oziroma naprej, stran od stene. 23

24 Uporaba 3. Z obračanjem ročaja za prilagajanje temperature 12 lahko nastavite temperaturo vode. Višanje temperature: Ročaj za prilagajanje temperature obrnite v nasprotni smeri urinega kazalca oziroma naprej, stran od stene. Nižanje temperature: Ročaj za prilagajanje temperature obrnite v smeri urinega kazalca oziroma proti steni. Omejevalnik temperature Omejevalnik temperature onemogoča, da bi temperaturo vode pomotoma nastavili nad 38 C. Če želite izbrati višjo temperaturo vode, sledite naslednjim navodilom: Pritisnite gumb na ročaju za prilagajanje temperature 12 in ročaj za prilagajanje temperature hkrati obračajte v nasprotni smeri urinega kazalca oziroma stran od stene, dokler ne dosežete želene temperature. Da temperaturo znova znižate, ročaj za prilagajanje temperature obračajte v smeri urinega kazalca oziroma proti steni, dokler ne dosežete želene temperature. Omejevalnik temperature se pri temperaturi 38 C znova zaskoči. Funkcija Eco-Stop (učinek varčevanja z vodo) Termostatska armatura ima funkcijo Eco-Stop, ki omejuje pretok vode. Če želite prilagoditi pretok vode, sledite naslednjim navodilom: Pritisnite gumb na ročaju za dovajanje vode 11 in ročaj za dovajanje vode hkrati obračajte v nasprotni smeri urinega kazalca oziroma proti steni, dokler ne dosežete želene moči pretoka vode. Če želite zmanjšati pretok vode, ročaj za dovajanje vode obrnite v smeri urinega kazalca oziroma stran od stene. Pri tem se bo funkcija Eco-Stop znova zaskočila. 24

25 Čiščenje in nega Čiščenje in nega OBVESTILO! Nevarnost poškodb! Zaradi nepravilnega ravnanja s termostatsko armaturo lahko pride do poškodovanja termostatske armature. Za čiščenje ne uporabljajte agresivnih čistilnih sredstev, krtač s kovinskimi ali najlonskimi ščetinami ter ostrih ali kovinskih predmetov, kot so noži, trde lopatice in podobno. Ti lahko poškodujejo površine izdelka. Za čiščenje ne uporabljajte sredstev, ki vsebujejo kisline ali alkohol ter jedkih ali abrazivnih sredstev za čiščenje. Termostatsko armaturo po vsaki uporabi obrišite s krpo, da preprečite nabiranje vodnega kamna. Termostatsko armaturo čistite le s čisto vodo, blagim čistilnim sredstvom in mehko krpo ali usnjem. Tehnični podatki Model: CLT168SHE-HOFER Priključki: Topla voda/hladna voda G 3/4" Cev za prho G 1/2" Številka izdelka: Odlaganje med odpadke Odlaganje embalaže med odpadke Embalažo zavrzite med odpadke ločeno po vrstah materialov. Lepenko in karton zavrzite med odpadni papir, folije pa med odpadke za recikliranje. Odlaganje termostatske armature med odpadke Termostatsko armaturo zavrzite v skladu s predpisi in zakoni, ki veljajo v vaši državi. 25

26 HU SLO Származási hely: Kína Gyártó: Distributer: EISL SANITÄR GMBH MATTSEER LANDESSTRASSE BERGHEIM AUSTRIA ÜGYFÉLSZOLGÁLAT POPRODAJNA PODPORA HU SLO HU eisl-hu@eisl.at A FOGYASZTÁSI CIKK TÍPUSA/IZDELEK: CLT168SHE-HOFER SLO eisl-si@eisl.at / ÉV JÓTÁLLÁS LETA GARANCIJE
