1 Ipari- és vasúttechnika Szénkefék rendelési segítség

2 Szénkefék Rendelési segítség Ezzel a nyomtatvánnyal olyan rendelési segítséget szeretnénk adni Önöknek, amely biztosítja megbízásuk gyors és zökkenőmentes lebonyolítását. Az alábbi oldalakon láthatják, hogy rendelésük megadásakor milyen információk közlésére van szükség. Az a legjobb, ha a rendeléshez egy lefutott szénkefét is mellékelnek mintaként. Ezzel szükségtelenné válnak a rendelés korrekt kivitelezéséhez szükséges további adatok. Amennyiben nem áll módjukban, hogy mintát mellékeljenek, arra kell kérnünk Önöket, hogy további részletekről is tájékoztassanak bennünket, és ehhez használják fel a szénkeferendelő lapot (lásd a mellékelt blokkot). Kérjük, hiánytalanul töltse ki a szénkeferendelő lapot, és első sorban adja meg az eddig használt szénkefe anyagát. Gyártási programunk minden villamos géphez tartalmaz szénkeféket. Számos típus rövid határidővel, raktárról szállítható. A fegyverzettel rendelkező szénkeféknél fenntartjuk magunknak azt a jogot, hogy a szénkefe és a kábel, valamint a kábel és a kábel csatlakozása közötti legmegfelelőbb rögzítési módot előirányozzuk. 02

3 Kábel nélküli szénkefék Egyrészes egykábeles szénkefék (rétegelt szén) (rétegelt szén) 03

4 Egyrészes, két- vagy többkábeles szénkefék 62 62a a Ikerszénkefék

5 Ikerszénkefék Páros szénkefék Egyrészes szénkefék hármasával szerelve Hármas szénkefék

Ha nem sima téglalap alakú szénkefékre van szüksége, további adatok is szükségesek, mint pl. a futófelület horony stb. A ferde keféknél azonkívül a futó- és a fejfer-deség szöge is.

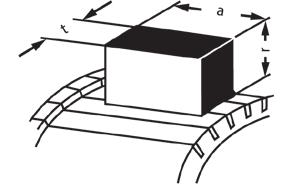

6 Áramhuzal csatlakozás kivitelezések Kefeméretek A szénkefék méreteit t x a x r sorrendben mérjük. t = tangenciális (a kerület irányába) a = axiális (tengelyirányú) r = radiális (az átmérő irányába, ideértve a fejfeltétet is) Kérjük, ebben a sorrendben adja meg a méreteket. Ha nem sima téglalap alakú szénkefékre van szüksége, további adatok is szükségesek, mint pl. a futófelület horony stb. A ferde keféknél azonkívül a futó- és a fejfer-deség szöge is. A fegyverzettel ellátott szénkeféknél további adatok is szükségesek. Lásd az alábbi rendelési példát: Magyarázat: S = az áramhuzal hossza a kefe fejétől az áramhuzal közepéig a csatlakozás illetve a csatlakozó csavar közepéig mérve M = a csatlakozó csavar mérete, pl. M6 Példa Kefekivitelezés: 26. sz. kép (ld. 3. oldal) Kefeméret: t x a x r pl. 10 x 25 x 32 mm Kábel hossza: S = pl. 75 mm Kábelsaru/dugalj B 1. sz. kép résszélesség: pl. 6 mm (M6) 06

7 Carbon brushes Order guide Customer address Name Street Postal Code City RFQ / order no. Quantity Brush design Brush design Figure no. Brush grade (* to be completed, if grade unknown) Machine manufacturer* Brush dimensions t xa xr mm Commutator Slipring Upper angle 7, Lower angle 7, if running surface radiused: Commutator ø Slipring ø Flex Length mm Insulation Tinned Plain Terminal Figure no. Gap Hole ø mm mm mm mm Machine type* Motor Generator Type of current DC AC Normal voltage Normal current Current brush grade Notes V A Executive board Heinz-Werner Rinn Dr. Conrad Reynvaan Markus Schyboll Dr. Stefan Schneweis Sitz: Heuchelheim Registernummer: HRB 1130 Amtsgericht Gießen 07

8 The Schunk Group is an internationally operating technology company. It offers a broad spectrum of products and services in the fields of carbon technology and ceramics, environment simulation and air conditioning technology, sintered metal and ultrasonic welding. The Schunk Group has bundled its expertise in the development, manufacture and application of carbon and ceramic solutions in the Schunk Carbon Technology Division. G. Grafit Kft SWA Ádám Gröschl H-2831 Tarján Rákóczi u. 20/A Telefon: +36 (34) Telefax: +36 (34) infobox@schunk-group.com u/2015
