PRINT COPY SCAN FAX TASKalfa 266ci

Átírás

1 PRINT COPY SCAN FAX TASKalfa 66ci FAX HASZNÁLATI ÚTMUTATÓ

2 Az útmutató biztonsági irányelvei Kérjük, hogy a telefax használatának megkezdése előtt olvassa el a Használati útmutatót. Az útmutatót tartsa a faxkészülékhez közel, hogy szükség esetén bármikor elérhető legyen. A kézikönyv fejezeteiben és a faxkészülék egyes részein a felhasználó, más személyek, valamint a készülék közelében lévő tárgyak védelme, továbbá a készülék helyes és biztonságos használata érdekében biztonsági jelölések találhatók. FIGYELMEZTETÉS: Azokat az eseteket jelzi, amikor a vonatkozó előírások be nem tartása vagy a figyelmetlenség esetleg komoly sérüléshez vagy akár halálhoz is vezethet. FIGYELEM: Azokat az eseteket jelzi, amikor a vonatkozó előírások be nem tartása vagy a figyelmetlenség testi sérüléshez vagy a készülék károsodásához vezethet. Jelölések A szimbólum azt jelzi, hogy az adott szakasz biztonsági figyelmeztetést tartalmaz. A jelzésen belül külön ábra jelzi, hogy mire kell figyelni.... [Általános figyelmeztetés]... [Magas hőmérsékletre vonatkozó figyelmeztetés] A szimbólum azt jelenti, hogy az adott szakasz tiltott műveletekre vonatkozó figyelmeztetéseket tartalmaz. A tiltott műveletekre vonatkozó részleteket a szimbólumon belüli ábra jelzi.... [Tiltott műveletre vonatkozó figyelmeztetés]... [A készülék szétszerelésére vonatkozó tiltás] A szimbólum azt jelzi, hogy az adott szakasz kötelezően elvégzendő műveleteket tartalmaz. Az elvégzendő műveletekre vonatkozó részleteket a szimbólumon belüli ábra jelzi.... [Elvégzendő műveletre vonatkozó figyelemfelhívás]... [Húzza ki a tápkábelt az aljzatból]... [A készüléket kizárólag földelt aljzathoz csatlakoztassa] Ha a Használati útmutatóban szereplő biztonsági figyelmeztetések nehezen olvashatók, illetve ha maga az útmutató hiányzik, a készülék viszonteladójától igényeljen másik útmutatót (ennek díját meg kell fizetni). MEGJEGYZÉS A funkciók frissítése következtében előfordulhat, hogy a Használati útmutatóban szereplő információk értesítés nélkül módosulnak.

3 Tartalom A faxkészülék használata előtt... - A készülék részei és azok funkciói... - Készülék... - Kezelőpanel Érintőpanel Az Enter és a Quick No. Search gombok Gyorsbeállítás varázsló (fax beállítás) Fax beállítási tételek Fax beállítási műveletek A dátum és az idő beállítása Alközpont beállítás (csak Európa számára)... - Célállomások regisztrálása... - Célállomások regisztrálása a címjegyzékbe... - Kapcsolat felvitele... - Csoport hozzáadása Névjegyzék tételek módosítása és törlése Címlista nyomtatása Célállomás beírásának módszerei Célállomás faxszámának beírása a számgombok használatával Kiválasztás a címjegyzékből Faxok küldése Alapvető átviteli műveletek A küldés állapotának ellenőrzése Az átvitel visszavonása Eredetik beolvasására vonatkozó beállítások A fax felbontás kiválasztása A fényerő kiválasztása Eredeti képének kiválasztása Közvetlen átvitel Közvetlen átvitel törlése Faxok fogadása Fax fogadása Fogadási mód Fogadási mód ellenőrzése és módosítása Fax automatikus fogadása A vétel folyamata A vétel megszakítása (a kommunikáció megszakítása) Fax fogadásának beállításai Nyomtatás médiatípusa i

4 6 Csatlakoztatott telefon használata FAX/TEL automata átkapcsolás bejövő hívásnál FAX/üzenetrögzítő automata átkapcsolás bejövő hívásnál DRD fogadás (csak hüvelykes változatnál) Átviteli eredmények és mentési állapotok ellenőrzése Az átviteli eredmények és mentési állapotok ellenőrzésére számos eszköz kínálkozik Faxfeladat előzmények ellenőrzése A feladatnapló képernyő megjelenítése Rendszerfelügyeleti jelentések nyomtatása Küldési eredmény jelentések Jelentés a küldés előtt megszakított feladatról Címzett formátum FAX fogadási eredmény jelentések Műveletjelentés Műveletjelentések nyomtatása Automatikus nyomtatás Állapotoldal Jelentés faxfogadás eredményéről ben Célhelyek megerősítési képernyője Fax beállítások Alapértelmezett faxbeállítások Üzemmód Rendszermenü beállítások Jelentés Kazetta/Kézi adagoló beállítások Általános beállítások FAX Beállítás és karbantartás Hibaelhárítás Küldés/fogadás során működő jelzőfények Reagálás egy figyelmeztető jelző villogására A készülék kikapcsolásakor betartandó óvintézkedések Hibaüzenetek Hibakódok listája Hibaelhárítás Függelék Karakterbeviteli mód...0- Beviteli képernyők Műszaki adatok Menütérkép Tárgymutató... Tárgymutató- ii

5 Biztonsági előírások A Használati útmutatóról A használati útmutató a készülék telefax funkcióinak használatával kapcsolatos információkat ismerteti. Kérjük, hogy a készülék használatának megkezdése előtt olvassa el a használati útmutatót. A használat során az alábbi részekkel kapcsolatban lapozza fel a Használati útmutatót. Környezet A használatra vonatkozó óvintézkedések Papír betöltése A tonertartály cseréje Az elhasznált festéket tartalmazó tartály cseréje Tisztítás Hibák elhárítása Hibaüzenetek értelmezése Papírelakadás megszüntetése iii

6 Általános megjegyzések Jogi megjegyzések A FOGADOTT DOKUMENTUMOKBAN KELETKEZETT SEMMILYEN, AKÁR RÉSZLEGES VESZTESÉGÉRT SEM VÁLLALUNK FELELŐSSÉGET, OKOZZA AKÁR A FAXRENDSZER KÁROSODÁSA, HIBÁJA, HIBÁS HASZNÁLATA VAGY OLYAN KÜLSŐ TÉNYEZŐ, MINT PÉLDÁUL ÁRAMKIMARADÁS; TOVÁBBÁ A KIHAGYOTT LEHETŐSÉG MIATTI TISZTÁN GAZDASÁGI VAGY PROFITVESZTESÉGÉRT, AMI A NEM FOGADOTT HÍVÁSBÓL VAGY NEM FOGADOTT ÜZENETEKBŐL EREDEZTETHETŐ. Védjegyekkel kapcsolatos információk A Microsoft, az MS-DOS és a Windows a Microsoft Corporation bejegyzett védjegye az Egyesült Államokban és más országokban. Az Adobe és az Acrobat az Adobe Systems Incorporated bejegyzett védjegye. A használati útmutatóban található összes többi cég- és terméknév a megfelelő tulajdonosok védjegye vagy bejegyzett védjegye. A és jelöléseket az útmutatóban nem tüntettük fel. IMPORTANT SAFETY INSTRUCTIONS When using your telephone equipment, basic safety precautions should always be followed to reduce the risk of fire, electric shock and injury to persons, including the following: Do not use this product near water, for example, near a bath tub, wash bowl, kitchen sink or laundry tub, in a wet basement or near a swimming pool. Avoid using a telephone (other than a cordless type) during an electrical storm. There may be a remote risk of electric shock from lightning. 3 Do not use the telephone to report a gas leak in the vicinity of the leak. 4 Use only the power cord and batteries indicated in this manual. Do not dispose of batteries in a fire. They may explode. Check with local codes for possible special disposal instructions. ŐRIZZE MEG EZT A LEÍRÁST IMPORTANTES MESURES DE SECURITE Certaines mesures de sécurité doivent être prises pendant l'utilisation de matériel téléphonique afin de réduire les risques d'incendie, de choc électrique et de blessures. En voici quelques unes: Ne pas utiliser l'appareil près de l'eau, p. ex., près d'une baignoire, d'un lavabo, d'un évier de cuisine, d'un bac à laver, dans un sous-sol humide ou près d'une piscine. Eviter d'utiliser le téléphone (sauf s'il s'agit d'un appareil sans fil) pendant un orage électrique. Ceci peut présenter un risque de choc électrique causé par la foudre. 3 Ne pas utiliser l'appareil téléphonique pour signaler une fuite de gaz s'il est situé près de la fuite. 4 Utiliser seulement le cordon d'alimentation et le type de piles indiqués dans ce manuel. Ne pas jeter les piles dans le feu: elles peuvent exploser. Se conformer aux règlements pertinents quant à l'élimination des piles. CONSERVER CES INSTRUCTIONS iv

7 Európai irányelvekre vonatkozó nyilatkozatok MEGFELELŐSÉGI NYILATKOZAT A 004/08/EK, 006/95/EGK, 93/68/EK, 999/5/EK és 009/5/EK IRÁNYELVEKHEZ Teljes felelősségünk tudatában kijelentjük, hogy a szóban forgó termék megfelel az alábbi specifikációknak. Határértékek és mérési módszerek információs technológiai berendezések immunitási karakterisztikájára vonatkozóan Határértékek és mérési módszerek információtechnológiai berendezések rádiózavarási karakterisztikájára vonatkozóan Berendezések harmonikus áram kibocsátási határértékei, fázisonként 6 A bemeneti áram mellett Feszülségingadozás és fluktuáció határértékek kisfeszültségű táprendszerekben 6 A névleges áramfelvételű berendezéseknél Információ-technológiai berendezések biztonsága, beleértve az elektromos irodai berendezéseket is Végberendezés; A pán-európai jóváhagyáshoz szükséges követelmények a végberendezések (kivéve a beszédhang átviteli szolgáltatást támogató végberendezéseket) analóg közcélú telefonhálózatra (PSTN) való csatlakoztatásánál hangtárcsázásos (Dual Tone Multi Frequency DTMF) jelzésátvitelt írnak elő. EN5504 EN550 Class B EN EN EN TBR v

8 Végberendezésekre vonatkozó műszaki előírások Ez a végkészülék az alábbi szabványoknak felel meg: TBR DE 08R00 Állami ajánlás Németország számára AN 0R00 Ajánlás Lengyelország számára DE 09R00 Állami ajánlás Németország számára AN 0R0 Ajánlás Svájc és Norvégia számára DE R00 Állami ajánlás Németország számára AN 05R0 Ajánlás Németország, Spanyolország, Görögország, Lengyelország és Norvégia számára AN 06R00 Ajánlás Németország, Görögország és Lengyelország számára AN 07R0 Ajánlás Németország, Spanyolország, Lengyelország és Norvégia számára DE 4R00 Állami ajánlás Németország számára ES 0R0 Állami ajánlás Spanyolország számára GR 0R00 Állami ajánlás Görögország számára AN 09R00 Ajánlás Németország számára GR 03R00 Állami ajánlás Görögország számára AN 0R00 Ajánlás Németország számára GR 04R00 Állami ajánlás Görögország számára AN R00 Ajánlás Lengyelország számára NO 0R00 Állami ajánlás Norvégia számára AN R00 Ajánlás Spanyolország számára NO 0R00 Állami ajánlás Norvégia számára AN 6R00 Általános ajánlás P 03R00 Állami ajánlás Lengyelország számára DE 03R00 Állami ajánlás Németország számára P 04R00 Állami ajánlás Lengyelország számára DE 04R00 Állami ajánlás Németország számára P 08R00 Állami ajánlás Lengyelország számára DE 05R00 Állami ajánlás Németország számára Hálózati kompatibilitási nyilatkozat A gyártó kijelenti, hogy a berendezés közcélú kapcsolt vonali telefonhálózaton (PSTN) történő üzemre készült, az alábbi országokban történő használatra: Ausztria Finnország Liechtenstein Portugália Belgium Franciaország Litvánia Románia Bulgária Görögország Luxembourg Szlovákia Ciprus Hollandia Magyarország Szlovénia Csehország Izland Málta Spanyolország Dánia Írország Németország Svédország Egyesült Királyság Lengyelország Norvégia Svájc Észtország Lettország Olaszország vi

9 Bevezetés A Használati útmutatóról A használati útmutató az alábbi fejezeteket tartalmazza: Fejezet Tartalom A faxkészülék használata előtt Az alkatrésznevek és gyors üzembe helyezési varázsló ismertetése. Célállomások regisztrálása A célállomásoknak a címjegyzékbe és a gyorsgombokra történő regisztrálásának ismertetése. 3 Célállomás beírásának módszerei A célállomás faxszámának beírására vonatkozó műveletek magyarázata. 4 Faxok küldése A faxok küldésének általános módszereinek és a küldési funkciók ismertetése. 5 Faxok fogadása A faxok fogadásának általános módszereinek és a vételi funkciók ismertetése. 6 Csatlakoztatott telefon használata A külső telefon kényelmi funkció használatának ismertetése. 7 Átviteli eredmények és mentési állapotok ellenőrzése Ismerteti a legutóbbi küldés és fogadás állapotának ellenőrzését az érintőkijelzőn. Emellett megismerteti a rendszergazda jelentések kinyomtatásának a módját, amelyeken ellenőrizhetők a kommunikációs eredmények, a készülék beállításai, valamint a regisztrált információk. 8 Fax beállítások A fax használatának vezérlésére szolgáló beállítások ismertetése, mint a küldési célállomások korlátozása, fax fogadásának blokkolása, valamint tiltott használati időtartamok beállítása. 9 Hibaelhárítás Annak ismertetése, hogy mit kell tenni, ha hibaüzenetek jelennek meg vagy egyéb probléma történik. 0 Függelék Ismerteti a karakterek bevitelének a módját, és felsorolja a készülék műszaki adatait. vii

10 Az útmutató jelölései A szöveg jellegétől függően az útmutató az alábbi jelöléseket használja. Jelölés Leírás Példa Félkövér A kezelőpanel gombjait vagy egy számítógépes képernyőt jelez. Nyomja meg a Start gombot. [Általános] Az érintőpanel gombjait jelöli. Nyomja meg az [OK] gombot. Dőlt betűs Érintőpanelen megjelenített üzenetet jelez. Megjelenik a Másolásra kész felirat. MEGJEGYZÉS Kihangsúlyozhat kulcsszót, kifejezést vagy további tájékoztatásra vonatkozó hivatkozást. Kiegészítő információkat vagy további műveleteket jelöl tájékoztató jelleggel. Bővebb információért lásd: Alvó üzemmód és automatikus alvó üzemmód, 3 5. oldal. MEGJEGYZÉS FONTOS A kötelező és a tiltott elemeket jelöli a problémák elkerülése céljából. FONTOS Figyelem Jelzi, mire kell figyelni annak érdekében, hogy meg lehessen előzni a sérülést vagy a gép meghibásodását, és hogyan kell eljárni meghibásodás esetén. Figyelem A kézikönyvben az érintőpanel gombjainak használatát tartalmazó lépéseket piros keret jelzi. Pl.: Válassza a [Gyorsgomb] lehetőséget. FAX Célhely: Letett Lánc Közvetlen Ellen rz. Visszahívás Cél.felv. Címjegyzék Funkciók Küls címjegyzék Gyorsgomb Kedvencek GB0609_00 A kezelőpanel és/vagy érintőpanel műveleteinek sorozatát tartalmazó műveletsor az alábbi módon kerül számozásra: Pl.: Válassza a [Funkciók], majd az [Eredeti mérete] lehetőséget. FAX Letett Lánc Közvetlen Célhely: Ellen rz. Funkciók Eredeti mérete A4 Címjegyzék Funkciók Visszahívás Küls címjegyzék Cél.felv. Gyorsgomb Kedvencek GB0609_00 Eredeti tájolása Duplex FAX átvit. felbontása Bezárás Fekv -oldalas 00x00dpi Normál /3 H.ad/sze. Bill.par. GB0673_00 viii

11 Eredetik és papírméretek Ez a rész az eredetik méretére és a papírméretre érvényes jelöléseket ismerteti a jelen útmutatóra vonatkozóan. Az érintőpanel ikonjai Az eredetik jelzésére és a papír érintőpanelen történő elhelyezésére a következő ikonok használatosak. Eredetik Papír Vízszintes irány Függőleges irány ix

12 A faxkészülék használata előtt Ez a fejezet az alábbi témákat tárgyalja: A készülék részei és azok funkciói... - Készülék... - Kezelőpanel Érintőpanel Az Enter és a Quick No. Search gombok Gyorsbeállítás varázsló (fax beállítás) Fax beállítási tételek Fax beállítási műveletek A dátum és az idő beállítása Alközpont beállítás (csak Európa számára)

13 A faxkészülék használata előtt > A készülék részei és azok funkciói A készülék részei és azok funkciói Készülék Ez a fejezet a fax készülék részeit ismerteti, amikor a készüléket faxként használjuk. A faxtól eltérő funkciókhoz tartozó részekkel kapcsolatban lásd a Használati útmutatót. 3 4 Kezelőpanel Ezen a panelen keresztül végezhetők a fax műveletek. Főkapcsoló Fax vagy másolási műveletek végzéséhez állítsa ezt a kapcsolót ON ( ) állásba. A művelet elvégzéséhez az érintőpanel világítani kezd. 3 LINE csatlakozó (L) A telefonvonal moduláris kábelét csatlakoztassa ebbe az aljzatba. 4 TEL csatlakozó (T) Ha normál vonalas telefonkészüléket is használ, a moduláris vezetéket csatlakoztassa ebbe az aljzatba. FONTOS A főkapcsolót kikapcsolva faxok automatikus vételére nincs lehetőség. Ahhoz, hogy a készülék kikapcsolt állapotban is fogadhasson faxokat, nyomja meg az Energy Saver gombot a kezelőpanelen. -

14 A faxkészülék használata előtt > A készülék részei és azok funkciói Dokumentumadagoló Dokumentumadagoló fedele Nyissa fel ezt a fedelet, ha az eredeti a dokumentumadagolóban akadt el. 6 Eredeti papírvezetői Állítsa be ezeket a vezetőket az eredeti dokumentum szélességére. 7 Eredetik tálcája Az eredeti dokumentum lapjait helyezze erre a tálcára. 8 Eredeti kimeneti tálcája A beolvasott eredetik erre a tálcára érkeznek. 9 Dokumentumadagoló nyitó/záró kar A dokumentumadagoló nyitására és zárására szolgál. -3

15 A faxkészülék használata előtt > A készülék részei és azok funkciói Kezelőpanel A faxtól eltérő funkciók használata esetén a nyomógombokkal és visszajelzőkkel kapcsolatban lásd a Használati útmutatót. Megjeleníti az Állapot/ Feladat megszakítása képernyőt. Megjeleníti a Kedvencek képernyőt. Egy adott alkalmazás használatakor kijelzi az alkalmazáshoz tartozó képernyőt. Megjeleníti a dokumentumfiók képernyőt. Megjeleníti a rendszermenü/számláló képernyőt. Megjeleníti a Másolás képernyőt. Megjeleníti a küldés képernyőt. A faxok az alap küldési képernyőn küldhetők el. Megjeleníti a fax képernyőt. Műveletek befejezése (kijelentkezés) az adminisztráció képernyőn. A készüléket alvó módba állítja. Visszakapcsolás alvó üzemmódból, ha a készülék alvó üzemmódban van. Bekapcsolt áramellátás mellett világít. FAX Célhely: Letett Lánc Közvetlen Ellen rz. Visszahívás Cél.felv. Címjegyzék Funkciók Küls címjegyzék Gyorsgomb Kedvencek Érintőpanel. A gépbeállítások konfigurálásához szükséges gombokat jeleníti meg. Processing: Fax küldés és fogadás során villog. Memory: Villog, amikor a memóriához hozzáférnek. Folyamatosan világít, amikor dokumentum van a memóriában. Attention: Világít vagy villog, ha hiba történik, és egy feladat leáll. GB0609_00 Számbillentyűzet. Számok és szimbólumok beviteléhez. Törli a beírt számokat és karaktereket. A beállításokat állítja vissza alapértékre. Regisztrált célállomás megadása számmal, mint a gyorstárcsázás vagy a sorszám. Véglegesíti a számbillentyűkkel bevitt értékeket és a funkcióbeállítási képernyőket. A kijelzőn megjelenő [OK] gombbal együtt használatos. Megszakítja vagy szünetelteti a folyamatban levő nyomtatási feladatot. Faxküldés és a beállítások feldolgozásának elindítása. -4

16 A faxkészülék használata előtt > A készülék részei és azok funkciói Érintőpanel A berendezés állapotát és a kezelési üzeneteit jeleníti meg. FAX Letett Lánc Közvetlen Célhely: Ellen rz. A célállomások dátumát, időpontját és számát jeleníti meg. Célállomások bevitele. Visszahívás Cél.felv. Konfigurálja a funkcióbeállításokat. Címjegyzék Küls címjegyzék Funkciók. par.ikon. par.ikon Gyorsgomb Kedvencek GB0669_03 Megjeleníti a billentyűparancsokat. A berendezés állapotát és a kezelési üzeneteit jeleníti meg. Az elérhető funkciókat és beállításokat jeleníti meg. Funkciók Eredeti mérete Eredeti tájolása Duplex FAX átvit. felbontása A4 Fekv -oldalas 00x00dpi Normál /3 GB0673_00 Felfele és lefele görgetéshez használhatók, ha egy képernyőn nem férnek el a megjelenítendő adatok. Bezárás H.ad/sze. Bill.par. Funkciók billentyűparancsként történő regisztrálását végzi. Az Enter és a Quick No. Search gombok Ez a szakasz a kezelőpanel Enter és Quick No. Search gombjainak használatát ismerteti. Az Enter gomb használata Az Enter gomb ugyanúgy működik, mint az érintőpanelen megjelenő gombok, például az [OK] vagy a [Close] gombok. Az Enter szimbólum ( ) látható azon gombok mellett, amelyek műveletei végrehajthatók az Enter gombbal (pl. [OK ], [Close ]). Fényer Világosbb Normál Sötétebb GB0008_0 OK A kezelőpanelen az Enter gomb megnyomásának ugyanaz az eredménye, mint az [OK] megérintésének az érintőpanelen. A Quick No. Search gomb használata A Quick No. Search gomb használható a küldési célállomások megadására a gyorstárcsázóval vagy a faxszám közvetlen beírásával a számgombok használatával. -5

17 A faxkészülék használata előtt > A készülék részei és azok funkciói Adja meg a célhelyet. Gyorsgomb Gyorstárcsázás száma Nincs 003 Nincs (00-00) 004 Nincs 005 Nincs 006 Nincs 007 Nincs 008 Nincs 009 Nincs /9 00 Nincs 0 Nincs 0 Nincs OK GB0095_0 OK GB078_00 A Quick No. Search gomb megérintése a gyorsgomb képernyőn a számgombos beviteli képernyőt jeleníti meg. -6

18 A faxkészülék használata előtt > Gyorsbeállítás varázsló (fax beállítás) Gyorsbeállítás varázsló (fax beállítás) Gyorsbeállítás üzemmódban a varázsló használható az alábbi funkciók konfigurálására. A faxrendszer használatbavétele előtt feltétlenül végezze ezeket a beállításokat. Fax beállítási tételek Lépés Beállítás tétel Leírás Referencia Oldal. Tárcsázás/RX mód Tárcsázás üzemmód A tárcsázás üzemmódját válassza ki a vonal típusának megfelelően. 8-7 Fogadási mód Válasszon fogadási módot. 8-8 Automatikus (DRD) * Válasszon fogadási mintát Helyi FAX info. Helyi FAX név A fogadás képernyőn regisztrálja a helyi fax nevét, amely a faxüzenetre kerül nyomtatásra. 8-7 Helyi FAX szám Helyi FAX azon. Nyomtatás helyzete (Küldő terminálazonosító: TTI) A fogadás képernyőn írja be a helyi fax számát, amely a faxüzenetre kerül nyomtatásra. Írja be a helyi faxazonosítót. A helyi faxazonosító segít korlátozni azokat az állomásokat, amelyekkel kommunikálni lehet. Írja be a négy számjegyű faxazonosító számot. A fogadás képernyőn válassza ki, hogy a helyi faxszám információ nyomtatásra kerüljön a faxüzenetre vagy sem Hangerő Hangszóró hangereje Az [Letett hallgatóval] megnyomásával állítsa be a hangerőt. Hangszóró hangereje: A beépített hangszóró hangereje az [Letett hallgatóval] gombot megnyomva, amikor létrejön a telefonkapcsolat. 8-6 Monitor hangereje Feladat vége Állítsa be a monitor hangerejét. Monitor hangereje: A beépített hangszóró hangereje az [Letett hallgatóval gomb megnyomása nélkül, például memóriába történő vételnél, amikor létrejön a telefonkapcsolat. Annak beállítása, hogy a készülék adjon-e hangjelzést, amikor a feladat sikeresen befejeződött Csengetések Normál Állítsa be a csengetések számát, amely után a készülék fogadja a hívást. 8-8 Üzenetrögzítő FAX/TEL kapcsoló ** Állítsa be a csengetések számát, amely után az üzenetrögzítő veszi át a hívást. Állítsa be a csengetések számát, amely után a készülék vált a fax és a telefon között Újratárcsázás Ismétlések száma Állítsa be az újratárcsázások számát. 8-8 * Néhány országban DRD vételi mód is elérhető. ** A FAX/TEL kapcsoló esetén ez a módosítás lehetséges bizonyos országok esetén. MEGJEGYZÉS A beállítások módosíthatók a rendszermenü használatával. Lásd: Alapértelmezett faxbeállítások, 8-. oldal vagy a készülék Használati útmutatója. -7

19 A faxkészülék használata előtt > Gyorsbeállítás varázsló (fax beállítás) Fax beállítási műveletek Jelenítse meg a képernyőt. Rendszermenü Gyorsbeállítás varázsló Nyelv Jelentés /5 Számláló GB0054_00 Válassza ki a funkciót. Gyorsbeállítás varázsló FAX beállítás Papír beállítás Energiatakarékosság beállítása / Hálózat beállítása < Vissza GB0840_00 3 Konfigurálja a funkciót. FAX beállítás. Tárcsázás/RX mód. Helyi FAX info. 3. Hanger 4. Csengés 5. Újratárcsázás A varázsló segít a fax alapvet beállításában. Kilépés Tovább > GB084_00 Indítsa el a varázslót. A beállítások konfigurálásához kövesse a képernyőn megjelenő utasításokat. Helyi FAX info.. Tárcsázás/RX mód. Helyi FAX info. 3. Hanger 4. Csengés 5. Újratárcsázás Adja meg a tárcsázási és vételi módot. Kilépés Kihagyás >> Tovább > GB084_00 Kilépés Kilépés a varázslóból. << Előző Visszalép az előző menüpontra. Kihagyás >> Tovább > A következő menüpontra lép az aktuális pont módosítása nélkül. A következő képernyőre lép. < Vissza Visszalép az előző képernyőre. -8

20 A faxkészülék használata előtt > Gyorsbeállítás varázsló (fax beállítás) 4 Befejezés. Kész. Tárcsázás/RX mód. Helyi FAX info. 3. Hanger 4. Csengés 5. Újratárcsázás A varázsló bezárásához nyomja meg a [Befejezés] gombot. * A rendszer menü összes eleme módosítható. Vissza Befejez GB0866_00 Amikor a beállításokkal készen áll nyomja meg a [Befejez] gombot. -9

21 A faxkészülék használata előtt > A dátum és az idő beállítása A dátum és az idő beállítása Állítsa be a telepítés helyén érvényes dátumot és időt. A küldési funkcióval küldött faxok fejlécében az itt beállított dátum és idő fog megjelenni. Állítsa be a dátumot, az időt, valamint a készülék használati helyének eltérését a greenwichi időzónától. MEGJEGYZÉS Megjelenik a felhasználó hitelesítése képernyő. Adja meg a bejelentkezési felhasználónevet és jelszót, majd nyomja meg a [Bejelentkezés] gombot. Az alapértelmezett bejelentkezési névvel és jelszóval kapcsolatban lásd a Használati útmutató Felhasználók hozzáadása című részét. Az időeltérést még a dátum és az idő beállítása előtt határozza meg. A Gyorsbeállítás varázsló használatával megadott dátum és idő a telepítést követő első bekapcsolásakor lép érvénybe. Jelenítse meg a képernyőt. Rendszermenü Rendszer/Hálózat Dátum/Id zít k/energiatakarékos Beállítás/Karbantartás 5/5 GB0054_04 A [ ] vagy [ ] gombbal gördíthet felfele és lefele. Állítsa be az időeltérést. Dátum/Id zít k/energiatakarékos Dátum/Id Dátumformátum Id zóna 0/0/0 DD/MM/YY +09:00 Osaka, Szapporó, Tokió /4 Dátum/Id zít k/energiatakarékos - Id zóna -:00 Nemzetközi dátumvonal (nyugat) -:00 Univerzális koordinált id - -0:00 Hawaii /4 Auto panelv.áll. < Vissza Be GB060_00-09:00 Alaszka A [ ] vagy [ ] gombbal gördíthet felfele és lefele. OK GB064_00 Válassza ki a régiót. MEGJEGYZÉS Ha olyan területet választott, amelyen nyári időszámítás van érvényben, akkor a nyári időszámítás beállítására szolgáló képernyő jelenik meg. Nyomja meg a [Ki] vagy a [Be] gombot. 3 Állítsa be a dátumot. Dátum/Id zít k/energiatakarékos Dátum/Id zít k - Dátum/Id Dátum/Id Dátumformátum Id zóna 0/0/0 DD/MM/YY +09:00 Osaka, Szapporó, Tokió /4 Év Hónap Nap Auto panelv.áll. < Vissza Be GB060_00 3 Tovább > GB06_00 A [+] vagy a [-] gomb megnyomásával állítsa be a Év, Hónap és Nap értékeket. -0

22 A faxkészülék használata előtt > A dátum és az idő beállítása 4 Állítsa be a pontos időt. Dátum/Id - Id Óra Perc Másodperc : : : < Vissza OK GB06_00 A [+] vagy a [-] gomb megnyomásával állítsa be az Óra, Perc és a Másodperc értékeket. -

23 A faxkészülék használata előtt > Alközpont beállítás (csak Európa számára) Alközpont beállítás (csak Európa számára) A berendezés telefonalközpont mellékeként történő használata esetén, amikor egy fővonalon több mellékállomás osztozik, végezze el az alábbi alközponti beállítást. MEGJEGYZÉS A gép alközpontra történő csatlakoztatása esetén javasoljuk, hogy a csatlakoztatást bízza azokra a szakemberekre, akik az alközpont telepítését végezték. Megjegyezzük, hogy a készülék megfelelő működése alközponton történő használat esetén nem garantálható, mert a gép néhány funkciója korlátozásra kerülhet. Jellemző Beállítandó érték Leírás Mellék választás PSTN (fővonal) Alkalmazza ezt a beállítást, ha a készüléket közvetlenül fővonalon használja (alapértelmezett). Városi vonalat kérő szám beállítása PBX (alközpont) Alkalmazza ezt a beállítást, ha a készüléket alközponton használja. Állítsa be a városi vonal eléréséhez szükséges hívószámot. A számot az alközponti rendszergazdától megtudhatja. A beállítások konfigurálására vonatkozó bővebb információért lásd: Alapértelmezett faxbeállítások, 8-. oldal. -

24 Célállomások regisztrálása Ez a fejezet az alábbi témákat tárgyalja: Célállomások regisztrálása a címjegyzékbe... - Kapcsolat felvitele... - Csoport hozzáadása Névjegyzék tételek módosítása és törlése Címlista nyomtatása

25 Célállomások regisztrálása > Célállomások regisztrálása a címjegyzékbe Célállomások regisztrálása a címjegyzékbe Vigyen fel új célállomást a címjegyzékbe. A regisztrálásnak két módja van: kapcsolatok és csoportok. Amikor új csoportot hoz létre, adja meg a csoport nevét és a címjegyzékből válassza ki a csoport tagjait. Kapcsolat felvitele Maximálisan 00 kapcsolat cím regisztrálható. Minden kapcsolat esetében a célállomás neve, a faxszám, a kommunikáció mellékazonosítója, a titkosítás, az átvitel kezdeti sebessége, valamint az ECM-kommunikáció adható meg. MEGJEGYZÉS Ha engedélyezve van a felhasználói bejelentkezés kezelése, a címjegyzék célállomásait csak rendszergazdai jogosultságokkal való bejelentkezés után változtathatja meg. A kapcsolat címek regisztrálhatók a főmenü használatával is. Jelenítse meg a képernyőt. FAX Célhely: Letett Címjegyzék Funkciók Lánc Közvetlen Ellen rz. Visszahívás Cél.felv. Küls Címjegyzék címjegyzék (mind) Gyorsgomb Kedvencek GB0609_ ABCDEF / GHIJKL Menü < Vissza OK GB046_03 Új célállomást ad hozzá. Menü Szort.(Sz.) Hozzáadás A [ ] vagy [ ] gombbal gördíthet felfele és lefele. Szerk. / Törlés Bezárás GB0396_0 3 Válassza ki a regisztráció módját. Cím típusának kiválasztása. Hozzáad - Cím típus Névjegy Csoport / Tovább > GB049_0 -

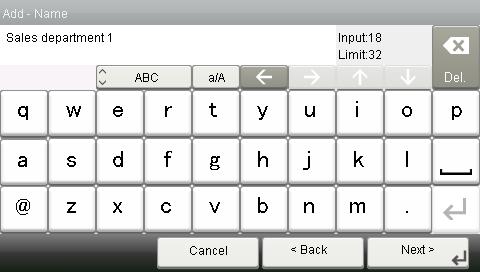

26 Célállomások regisztrálása > Célállomások regisztrálása a címjegyzékbe 4 Adja meg a célállomás nevét. GB0057_ Maximálisan 3 karakter adható meg. Karakterbevitelre vonatkozó részletekért lásd: Karakterbeviteli mód, 0-. oldal. 5 Adja meg a sorszámot. Módosítani kívánt elem kiválasztása. Hozzáad. - Meger sítés FTP Sorszám (000-50) Sorszám Auto / < Vissza Mentés GB0078_0 OK 3 GB07_0 A [+], [-] vagy a számgombok megnyomásával adjon meg egy sorszámot (-50). A sorszám a célállomás azonosítója. Kapcsolatok esetén 00, csoportok esetén 50 szám közül választhat. Ha sorszámként a 000 -t állítja be, akkor az a lehető legalacsonyabb számként kerül regisztrálásra. 6 Adja meg a faxszámot. Módosítani kívánt elem kiválasztása. Hozzáad. - Meger sítés FAX Név Sorszám FAX cím Sales department Auto < Vissza Mentés / GB0078_0 Szünet Mellékazonosító Szóköz Részl. beállítás Backspace 3 OK GB0075_0 Nyomógomb Leírás Szünet Szóköz Backspace Ezt a gombot megnyomva körülbelül három másodpercnyi szünetet iktathat be a számjegyek tárcsázása közé. Ha például a hívószám tárcsázása előtt a fővonal eléréséhez külön számot kell tárcsáznia, ezzel a módszerrel szünetet iktathat a hívószám elé. Szóköz beírása. A kurzor mozgatása. A faxszám kijavításához nyomja meg az érintőpanel [Backspace] gombját, és törölje egyenként a számjegyeket a helyes szám bevitele előtt. A teljes hívószám törléséhez nyomja meg a Clear gombot a kezelőpanelen A számbillentyűzeten adja meg a célállomás telefonszámát. A célállomás hívószámának megadására maximum 3 számjegy használható. -3

27 Célállomások regisztrálása > Célállomások regisztrálása a címjegyzékbe 7 Az átviteli beállítások kiválasztása Itt állítható be az átvitel kezdő sebessége, az ECM-kommunikáció és a kódolt átvitel. Nyomja meg a [Részl. beállítás] gombot. FAX Mellékazonosító Részl. beállítás Szünet Szóköz Backspace OK GB0075_03 Állítsa be az átvitel kezdeti sebességét. FAX - Részletes beállítás Részletes beállítás - Átvitel kezdeti sebesség Átvitel kezdeti sebesség ECM Titkosítottátvitel 33600bps Be Ki / 9600bps 4400bps 33600bps / OK GB068_0 OK GB07_0 MEGJEGYZÉS Általában a normál beállítás használata javasolt. 3 Kapcsolja be az ECM-kommunikációt. FAX - Részletes beállítás Részletes beállítás - ECM Átvitel kezdeti sebesség ECM Titkosítottátvitel 33600bps Be Ki / Ki Be / OK GB068_0 OK GB073_0 Az ECM (hibajavító mód) funkció automatikusan újraküldi a hibásan küldött vagy fogadott képet, ha zajt észlel adatátvitel közben a telefonvonalon. 4 Kapcsolja be a kódolt átvitelt. FAX - Részletes beállítás Részletes beállítás - Titkosítottátvitel Átvitel kezdeti sebesség ECM Titkosítottátvitel 33600bps Be Ki / Titkosítás Ki / OK GB068_0 OK GB074_00 A kódolt kommunikáció használatához kapcsolja be a kódolt átvitelt. Részletekért lásd az Angol Használati útmutatót. -4

28 Célállomások regisztrálása > Célállomások regisztrálása a címjegyzékbe 5 Nyomja meg az [OK] gombot. FAX - Részletes beállítás Átvitel kezdeti sebesség ECM Titkosítottátvitel 33600bps Be Ki / OK GB068_0 8 Állítson be egy alcímet. FAX Mellékazonosító Részl. beállítás Szünet Szóköz Backspace FAX - Mellék-azonosító Mellékazonosító Jelszó ********** / OK GB0075_03 OK GB069_0 Az alcímes kommunikáció használatához alcímet és jelszót kell regisztrálni. Részletekért lásd az Angol Használati útmutatót. 9 Regisztrálja a célállomást. FAX Módosítani kívánt elem kiválasztása. Hozzáad. - Meger sítés Mellékazonosító Részl. beállítás Név Sales department Sorszám Auto / Szünet Szóköz Backspace FAX cím OK GB0075_03 < Vissza Mentés GB0078_0-5

29 Célállomások regisztrálása > Célállomások regisztrálása a címjegyzékbe Csoport hozzáadása Rendezzen két vagy több kapcsolatot egy csoportba. Ezzel egy időben a csoport célállomásai is felvihetők. Csoport létrehozásakor ne feledje, hogy maximum 50 csoport vihető fel a címjegyzékbe. Mielőtt csoportot visz fel a címjegyzékbe, a kapcsolatokat fel kell vinnie a csoportba. MEGJEGYZÉS Ha engedélyezve van a felhasználói bejelentkezés kezelése, a címjegyzék célállomásait csak rendszergazdai jogosultságokkal való bejelentkezés után változtathatja meg. A csoport célállomásai regisztrálhatók a rendszermenü használatával is. Jelenítse meg a képernyőt. FAX Célhely: Letett Címjegyzék Funkciók Lánc Közvetlen Ellen rz. Visszahívás Cél.felv. Küls Címjegyzék címjegyzék (mind) Gyorsgomb Kedvencek GB0609_ ABCDEF / GHIJKL Menü < Vissza OK GB046_03 Új célállomás hozzáadása. Menü Szort.(Sz.) Hozzáadás A [ ] vagy [ ] gombbal gördíthet felfele és lefele. Szerk. / Törlés Bezárás GB0396_0 3 Válassza ki a regisztráció módját. Cím típusának kiválasztása. Hozzáad - Cím típus Névjegy Csoport / Tovább > GB049_0-6

30 Célállomások regisztrálása > Célállomások regisztrálása a címjegyzékbe 4 Adja meg a csoport nevét. GB0057_6 Maximálisan 3 karakter adható meg. Karakterbevitelre vonatkozó részletekért lásd: Karakterbeviteli mód, 0-. oldal. 5 Válassza ki a tagokat (célállomások). Jelenítse meg a képernyőt. Hozzáad. - Meger sítés Név Support department Tag Tag Member:0 / / Sorszám Auto < Vissza Mentés GB040_0 Menü Kilépés GB04_03 A kívánt célállomás kiválasztása a listából a jelölőnégyzet bejelölésével történik. A kiválasztott célállomásokat pipa jelzi a jelölőnégyzetben. Címjegyzék (kapcsolat) Név szerinti keresés. 00 Sales department Sales department abc / Speciális keresés a bejegyzett cél típusa szerint ( , mappa (SMB/FTP) vagy FAX). 00 Support department Support department.box Menü OK GB048_0 A [ ] vagy [ ] gombbal gördíthet felfele és lefele. Megjeleníti az egyes címek részleteit. Célállomást megadhat a cím száma szerint a Quick No. Search billentyű lenyomásával is. -7

31 Célállomások regisztrálása > Célállomások regisztrálása a címjegyzékbe Emellett a [Menu] gomb is lenyomható, ha részletesebb keresést kíván. Címjegyzék (kapcsolat) Menü 00 Sales department Sz kítés 00 Sales department abc Keresés (név) 00 Support department / Keresés(Sz.) / 00 Support department.box Menü OK GB048_0 Rendezés (név) Bezárás A [ ] vagy [ ] gombbal gördíthet felfele és lefele. GB0396_00 Szűkítés: Speciális keresés a bejegyzett cél típusa szerint ( , mappa (SMB/FTP) vagy FAX). Keresés (név) és Keresés (Sz.): A rendeltetési hely neve vagy a cím száma szerint keres. Rendezés (név) és Rendezés (Sz.): A rendeltetési hely neve vagy a cím száma szerint rendezi a listát. MEGJEGYZÉS A bejelölés törléséhez nyomja meg a jelölőnégyzetet és a pipa eltűnik. 6 Fogadja el a tagokat. Címjegyzék (kapcsolat) Tag 00 Sales department Sales department Sales department abc Support department / / 00 Support department Support department.box Menü OK GB048_0 Menü Kilépés GB04_04 7 Adja meg a sorszámot. Hozzáad. - Meger sítés Név Tag Support department Member:0 Sorszám (000-50) / Sorszám Auto < Vissza Mentés GB040_0 3 OK GB07_0 A [+] és a [-] gomb megnyomásával adjon meg egy sorszámot (-50). A sorszám a célállomás azonosítója. Kapcsolatok esetén 00, csoportok esetén 50 szám közül választhat. Ha sorszámként a 000 -t állítja be, akkor az a lehető legalacsonyabb számként kerül regisztrálásra. 8 Regisztrálja a csoportot. Hozzáad. - Meger sítés Név Support department Tag Sorszám Member: Auto / < Vissza Mentés GB040_03-8

32 Célállomások regisztrálása > Célállomások regisztrálása a címjegyzékbe Névjegyzék tételek módosítása és törlése Módosítsa vagy törölje a címjegyzékbe felvitt célállomásokat (kapcsolatokat). Jelenítse meg a képernyőt. FAX Célhely: Letett Címjegyzék Funkciók Lánc Közvetlen Ellen rz. Visszahívás Cél.felv. Küls Címjegyzék címjegyzék (mind) Gyorsgomb Kedvencek GB0609_ ABCDEF / GHIJKL Menü < Vissza OK GB046_03 Módosítsa vagy törölje a célállomást. A célállomás módosítása Menü Szort.(Sz.) Hozzáadás Szerk. / Címjegyzék (mind) 09 Sales department 00 Support department 00 SYSTEM DEP. / Törlés 003 Sales department Member: Bezárás GB0396_0 Menü Tovább > GB0785_00 A [ ] vagy [ ] gombbal gördíthet felfele és lefele. Jelölje ki a módosítani kívánt célállomást (kapcsolatot) vagy csoportot. Célállomást megadhat a cím száma szerint a Quick No. Search billentyű lenyomásával is. Szerk. - Meger sítés Név Sales department A [ ] vagy [ ] gombbal gördíthet felfele és lefele. Sorszám FAX Auto / cím < Vissza Mentés GB0786_00 Szükség szerint ellenőrizze az információt a megfelelő tétel lenyomásával. -9

33 Célállomások regisztrálása > Célállomások regisztrálása a címjegyzékbe 3 Szerk. - Meger sítés Név Sales department Sorszám FAX Auto / cím < Vissza Mentés GB0786_00 Tag (csoport) törlése Ha egy tagot törölni szeretne a csoportból, jelölje ki a kívánt célállomást és nyomja meg a [(Törlés)] gombot (szemetes ikon). Szerk. - Meger sítés Név Sorszám Tag Support department Auto Member: / Tag Sales department Support department / < Vissza Mentés GB0787_00 Menü Kilépés GB04_04 4 Tag Szerk. - Meger sítés Support department Név Support department Menü Kilépés Sorszám Auto / / Tag Member: 5 6 GB04_05 < Vissza Mentés GB0787_0 7 Törlés Menü Szort.(Sz.) Címjegyzék (mind) 09 Sales department Hozzáadás Szerk. / Support department SYSTEM DEP. / Törlés 003 Sales department Member: Bezárás GB0396_0 Menü Törlés GB0788_00 A [ ] vagy [ ] gombbal gördíthet felfele és lefele. 3 Jelölje ki a törölni kívánt célállomást (kapcsolatot) vagy csoportot. -0

34 Célállomások regisztrálása > Célállomások regisztrálása a címjegyzékbe Címlista nyomtatása A Címjegyzékben regisztrált célállomások listáját kinyomtathatja. A listát rendezheti az index sorrendje vagy a célállomások sorszáma alapján. Jelenítse meg a képernyőt. A [ ] vagy [ ] gombbal gördíthet felfele és lefele. Rendszermenü Internet Címjegyzék/gyorsgomb Bejelentkezés/Nyilvántartó rendszer Nyomtató Címjegyzék/gyorsgomb Címjegyzék 4/5 GB0054_03 Gyorsgomb Címjegyzék alapért. 3 / Listanyomtatás < Vissza GB04_00 Nyomtatás Címjegyzék/gyorsgomb - Listanyomtatás FAX lista (Index) FAX lista (Sz.) / < Vissza GB04_00 Válassza a [Fax lista (Index)] vagy [Fax lista (Sz.)] lehetőséget. -

35 Célállomások regisztrálása > Célállomások regisztrálása a címjegyzékbe -

36 3 Célállomás beírásának módszerei Ez a fejezet az alábbi témákat tárgyalja: Célállomás faxszámának beírása a számgombok használatával Kiválasztás a címjegyzékből

37 Célállomás beírásának módszerei > Célállomás faxszámának beírása a számgombok használatával Célállomás faxszámának beírása a számgombok használatával Az alábbi szakasz ismerteti a célállomás faxszámának beírását a számgombok használatával. Jelenítse meg a faxszám bevitel képernyőt. FAX Célhely: Letett Lánc Közvetlen Ellen rz. Visszahívás Cél.felv. Címjegyzék Funkciók Küls címjegyzék Gyorsgomb Kedvencek GB0609_00 Ha a számgombokon megnyom egy számot, azzal a képernyőt a faxszám beviteli képernyőre változtatja. Írja be a célállomás faxszámát. FAX Letett hallgatóval Részl. beállítás Szünet Szóköz Backspace Menü Köv. céláll. OK GB0703_00 Gomb Szünet Szóköz Backspace Leírás Ezt a gombot megnyomva körülbelül három másodpercnyi szünetet iktathat be a számjegyek tárcsázása közé. Ha például a hívószám tárcsázása előtt a fővonal eléréséhez külön számot kell tárcsáznia, ezzel a módszerrel szünetet iktathat a hívószám elé. Szóköz beírása. A kurzor mozgatása. A faxszám kijavításához nyomja meg az érintőpanel [Backspace] gombját, és törölje egyenként a számjegyeket a helyes szám bevitele előtt. A teljes hívószám törléséhez nyomja meg a Clear gombot a kezelőpanelen A számbillentyűzeten adja meg a célállomás telefonszámát. A célállomás hívószámának megadására maximum 64 számjegy használható. 3 Válassza ki az átviteli beállításokat. FAX Letett hallgatóval Mellékazonosító Mellékazonosító Részl. beállítás Szünet Szóköz Backspace Menü Köv. céláll. OK GB0703_00 3-

38 Célállomás beírásának módszerei > Célállomás faxszámának beírása a számgombok használatával Mellékazonosító Nyomógomb Leírás A mellékazonosítóval történő kommunikációhoz nyomja meg ezt a gombot. Részletekért lásd az Angol Használati útmutatót. Részletes beállítások TX Kezdeti sebesség ECM Kódolt átvitel Az átvitel kezdeti sebességének módosításához nyomja meg ezt a gombot bps, bps vagy bps értéket választhat. Az ECM (hibajavító mód) funkció automatikusan újraküldi a hibásan küldött vagy fogadott képet, ha zajt észlel adatátvitel közben a telefonvonalon. Titkosított fax küldéséhez nyomja meg ezt a gombot. Részletekért lásd az Angol Használati útmutatót. MEGJEGYZÉS Az [Letett hallgatóval] gombot megnyomva kapcsolódhat a telefonvonalra. A faxszám megadása után a gép tárcsázni kezdi a célállomást. Ennek a gombnak a megnyomása után adhatja meg a számbillentyűzeten a célállomás telefonszámát. Részletekért lásd az Angol Használati útmutatót. 4 Nyomjon [OK] gombot. FAX Letett hallgatóval Mellékazonosító Részl. beállítás Szünet Szóköz Backspace Menü Köv. céláll. OK GB0703_00 Ezzel befejeződött a célállomás bevitele. MEGJEGYZÉS Ha az Be van kiválasztva az Új célállomás bevitelének ellenőrzése képernyőn, egy megerősítő képernyő jelenik meg a beírt faxszámhoz. Írja be újra a faxszámot, majd nyomja meg az [OK] gombot. Részletekért lásd a Használati útmutató Új célállomás bevitelének ellenőrzése című részét. A [Next Dest.] megnyomásával megadhatja a következő faxszámot. Részletekért lásd az Angol Használati útmutatót. A fax szolgáltatás mellett feladatként küldést és mappa (SMB/FTP) átvitelt is támogat a gép. A részletekért lásd a készülék Használati útmutatóját. 3-3

39 Célállomás beírásának módszerei > Kiválasztás a címjegyzékből Kiválasztás a címjegyzékből Válassza ki a címjegyzékben regisztrált célállomást. MEGJEGYZÉS A célállomások a címjegyzékbe történő regisztrálására vonatkozó bővebb információért lásd: Célállomások regisztrálása a címjegyzékbe, -. oldal. A külső címjegyzékkel kapcsolatos részleteket lásd a Command Center RX User Guide útmutatóban. Jelenítse meg a képernyőt. FAX Célhely: Letett Lánc Közvetlen Ellen rz. Visszahívás Cél.felv. Címjegyzék Funkciók Küls címjegyzék Gyorsgomb Kedvencek GB0609_00 Válassza ki a célállomást. Címjegyzék (mind) ABCDEF / 004 GHIJKL Menü < Vissza OK GB046_03 A kívánt célállomás kiválasztása a listából a jelölőnégyzet bejelölésével történik. A kiválasztott célállomásokat pipa jelzi a jelölőnégyzetben. Célállomás keresése Címjegyzék (mind) ABCDEF / Név szerinti keresés. Speciális keresés a bejegyzett célállomás típusa szerint (mind, FAX vagy csoport). 004 GHIJKL Menü < Vissza OK GB046_03 Megjeleníti az egyes címek részleteit. Célállomást megadhat a cím száma szerint a Quick No. Search billentyű lenyomásával is. 3-4

40 Célállomás beírásának módszerei > Kiválasztás a címjegyzékből Emellett a [Menü] gomb is lenyomható, ha részletesebb keresést kíván. Címjegyzék (mind) Menü Sz kítés Keresés (név) 003 ABCDEF / Keresés(Sz.) / 004 GHIJKL Rendezés (név) Menü < Vissza OK GB046_03 Bezárás GB0396_00 Szűkítés: Speciális keresés a bejegyzett célállomás típusa szerint (mind, FAX vagy csoport). Keresés (név) és Keresés (szám): A rendeltetési hely neve vagy a cím száma szerint keres. Rendezés (név) és Rendezés (szám): A rendeltetési hely neve vagy a cím száma szerint rendezi a listát. MEGJEGYZÉS Több célállomást is kiválaszthat. A bejelölés törléséhez nyomja meg a jelölőnégyzetet és a pipa eltűnik. 3 A célállomások elfogadása. Címjegyzék (mind) ABCDEF / 004 GHIJKL Menü < Vissza OK GB046_03 3-5

41 Célállomás beírásának módszerei > Kiválasztás a címjegyzékből 3-6

42 4 Faxok küldése Ez a fejezet az alábbi témákat tárgyalja: Alapvető átviteli műveletek A küldés állapotának ellenőrzése Az átvitel visszavonása Eredetik beolvasására vonatkozó beállítások A fax felbontás kiválasztása A fényerő kiválasztása Eredeti képének kiválasztása Közvetlen átvitel Közvetlen átvitel törlése

43 Faxok küldése > Alapvető átviteli műveletek Alapvető átviteli műveletek Az alábbi rész a faxrendszer használatának alapvető lépéseit ismerteti. Nyomja meg a FAX gombot Megjelenik az fax alapképernyője. MEGJEGYZÉS Ha az érintőpanel ki van kapcsolva, nyomja meg az Energy Saver gombot, és várjon amíg a készülék bemelegszik. Helyezze el az eredetiket Az eredetik elhelyezésével kapcsolatos további részletekért lásd a Használati útmutatót. 3 A célállomás meghatározása FAX Célhely: Határozza meg az átvitel célállomását. Letett Lánc Közvetlen Ellen rz. Visszahívás Cél.felv. Címjegyzék Funkciók Küls címjegyzék Gyorsgomb Kedvencek GB0609_00 Részletekért lásd: Célállomás beírásának módszerei, 3-. oldal. 4 Válassza ki az átvitel módját. FAX Célhely: Két átviteli mód közül lehet választani: átvitel memóriából és közvetlen átvitel. Letett Lánc Közvetlen Visszahívás Ellen rz. Cél.felv. Átvitel memóriából: A kommunikáció megkezdése előtt a készülék beolvassa az eredetit a memóriába. Az alapértelmezett beállítás az átvitel memóriából. Címjegyzék Funkciók Küls címjegyzék Gyorsgomb Kedvencek GB0609_00 Közvetlen átvitel: A készülék tárcsázza a célállomást, és a kommunikáció az eredeti beolvasása előtt kezdődik meg. A [Közvetlen] gomb megnyomásával az átvitel módját változtassa közvetlen átvitelre. A gomb világít a érintőpanelen. Ha a [Közvetlen] gombot akkor nyomja meg, amikor az világít, az átvitel módja a memóriából történő átvitelre változik. Részletekért lásd: Közvetlen átvitel, 4-8. oldal. 4-

44 Faxok küldése > Alapvető átviteli műveletek 5 A funkciók kiválasztása FAX Letett Lánc Közvetlen Célhely: Ellen rz. Olyan funkciók beállítása, mint a beolvasás fényereje vagy a fax felbontása. Visszahívás Cél.felv. A [Funkciók] gombot megnyomva jelenítse meg az összes funkciót. Címjegyzék Funkciók Küls címjegyzék Gyorsgomb Kedvencek GB0609_00 A részletekért lásd az Angol Használati útmutatót. 6 Küldés indítása Amikor a beolvasás befejeződött, az átvitel elindul. Ha az eredetiket a dokumentumadagolóba tette A gép először beolvassa a dokumentumadagolóra helyezett eredetit, a memóriájába menti, és csak ezután tárcsázza a fogadó állomást. Ha az eredetit az üveglapra tette A gép először beolvassa az üveglapra helyezett eredetit, a memóriájába menti, és csak ezután tárcsázza a fogadó állomást. MEGJEGYZÉS Ha folyamatos beolvasást állított be, az üveglapra helyezett eredeti memóriába mentése után folytathatja a következő eredeti beolvasásával. Minden oldal beolvasása után egy művelettel engedélyeznie kell a beolvasás folytatását. A rendszer akkor kezdi tárcsázni a célállomást, ha már az összes eredeti a memóriába került. A részletekért lásd az Angol Használati útmutatót. A küldés állapotának ellenőrzése Nyomja meg a Status/Job Cancel gombot. Jelenítse meg a küldés állapota képernyőt. Állapot/Feladat törlése. Állapot Nyom felad állap Állapot/Feladat törlése. Felad.küld állap Feldolg. Felad.küld állap /5 / Fel.állapot tár. Ütemezett feladat Mind. nyomt. felad. szün. GB005_0 Menü Bezárás GB083_00 A küldési műveletek fogadási idejének, a célállomás és az állapot listája jelenik meg. 4-3

45 Faxok küldése > Alapvető átviteli műveletek Az átvitel visszavonása A kommunikáció megszakítása az átvitel módjától (memóriából vagy közvetlenül történő adás) és a kommunikáció formátumától függően eltérő lehet. A számos esetre illő különböző megszakítási módszerek magyarázata itt található. Memóriából történő adás törlése (az eredeti beolvasása közben) Nyomja meg a Stop gombot. A memóriából történő adás közben az eredeti beolvasásának megszakításához nyomja meg a Stop gombot a kezelőpanelen, vagy nyomja meg a [m] gombot az érintőpanelen. Az eredetik beolvasása megszakad, az eredetiket a gép kiadja. Ha eredeti maradna a dokumentumadagolóban, vegye ki az eredetik kiadótálcájából. Memóriából történő átvitel törlése (a kommunikáció alatt) Nyomja meg a Status/Job Cancel gombot. Átvitel megszakítása Állapot/Feladat törlése. Állapot Nyom felad állap Állapot/Feladat törlése. Felad.küld állap Feldolg. Felad.küld állap Fel.állapot tár. Ütemezett feladat /5 3 / Mind. nyomt. felad. szün. GB005_00 Menü Bezárás GB083_00 4 Válassza ki a visszavonni kívánt átviteli műveletet, majd nyomja meg a [m] gombot. Az átvitel megszakításához nyomja meg a [Igen] gombot. 4-4

46 Faxok küldése > Alapvető átviteli műveletek Átvitel megszakítása (a kommunikáció alatt) Ezzel a művelettel megszakítja a kommunikációt és leállítja a küldést vagy a fogadást. Nyomja meg a Status/Job Cancel gombot. A kommunikáció megszakítása. Állapot/Feladat törlése. Állapot Állapot/Feladat törlése. FAX Szkenner Nyomtató Várakozás Aktiválás Fogadás folyamatban... 3/5 / FAX Aktiválás Tonerszint OK Mind. nyomt. felad. szün. A [ ] vagy [ ] gombbal gördíthet felfele és lefele. GB005_0 Vonal Ki Kézi RX Kilépés GB09_00 Amikor a kommunikáció megszakad, az átvitel leáll. MEGJEGYZÉS A közvetlen átvitel, a késleltetett átvitel vagy a lekérdezéses átvitel megszakításához olvassa el az adott funkcióra vonatkozó részt. Az átvitel megszakításához lásd: Közvetlen átvitel törlése, 4-8. oldal. Késleltetett átvitel megszakítására vagy fax azonnali küldésére vonatkozó információkért lásd az Angol Használati útmutatót. A lekérdezéses átvitel megszakításához lásd az Angol Használati útmutatót. 4-5

47 Faxok küldése > Eredetik beolvasására vonatkozó beállítások Eredetik beolvasására vonatkozó beállítások A fax felbontás kiválasztása A kép minőségének kiválasztása fax küldéséhez. Minél nagyobb a számérték, annál jobb a kép felbontása. Ugyanakkor a nagyobb felbontás nagyobb fájlméretet és hosszabb küldési időt eredményez. Tétel dpi normál normál betűnagyságú dokumentumokhoz dpi finom viszonylag kis betűket és vékony vonalakat tartalmazó dokumentumok küldéséhez Leírás Tipikus karakterméret: 0,5 pont (példa: Felbontás Felbontás) Tipikus karakterméret: 8 pont (példa: Felbontás Felbontás) dpi szuper (Szuper finom) dpi ultra (Ultra finom) kifejezetten kis betűket és nagyon vékony vonalakat tartalmazó dokumentumok küldéséhez kifejezetten apró betűket és nagyon vékony vonalakat tartalmazó dokumentumok még olvashatóbb küldéséhez Tipikus karakterméret: 6 pont (példa: Felbontás Felbontás) Tipikus karakterméret: 6 pont (példa: Felbontás Felbontás) MEGJEGYZÉS Az alapértelmezett beállítás dpi (Normál). Minél nagyobb a felbontás, annál élesebb a kép, de a faxtovábbítás hosszabb időt vesz igénybe. A Több küldése funkcióhoz a beolvasási felbontásnak azonosnak vagy magasabbnak kell lennie a fax felbontásánál.ha a faxfelbontás nagyobb, mint a beolvasás felbontása, a beolvasás felbontása automatikusan a fax felbontásával lesz azonos. Jelenítse meg a képernyőt. FAX Célhely: Funkciók Letett Lánc Közvetlen Ellen rz. Eredeti mérete A4 Visszahívás Cél.felv. Címjegyzék Küls címjegyzék Gyorsgomb Funkciók Kedvencek GB0609_00 Eredeti tájolása Duplex FAX átvit. felbontása Bezárás Fekv -oldalas 00x00dpi Normál /3 H.ad/sze. Bill.par. A [ ] vagy [ ] gombbal gördíthet felfele és lefele. GB0673_00 A felbontás kiválasztása. FAX átvit. felbontása 400x400dpi Ultra 00x400dpi Szuper 00x00dpi Finom 00x00dpi Normál OK GB0086_00 4-6

48 Faxok küldése > Eredetik beolvasására vonatkozó beállítások A fényerő kiválasztása A fényerő 9 lépésben állítható. Jelenítse meg a képernyőt. FAX Letett Lánc Közvetlen Célhely: Ellen rz. Funkciók Fényer Normál 0 Címjegyzék Funkciók Visszahívás Küls címjegyzék Cél.felv. Gyorsgomb Kedvencek GB0609_00 Kép-optimalizálás Folytonos beolvasás Fájlnév megadása Bezárás Szöveg+fotó Ki doc /3 H.ad/sze. Bill.par. GB0673_0 A [ ] vagy [ ] gombbal gördíthet felfele és lefele. A részletekért lásd a készülék Használati útmutatóját. Eredeti képének kiválasztása Az eredeti képtípusának a beállítása a legjobb eredmény érdekében. Elem Szöveg + fénykép Szöveg Fotó Szöveg (OCRhez) Leírás Ez az ideális beállítás vegyesen szöveget és fotókat is tartalmazó eredetikhez. Élesen jeleníti meg a ceruzával írt szöveget és a finom vonalakat. Fotókhoz ideális beállítás. OCR szoftverrel beolvasott dokumentumokhoz ideális. Jelenítse meg a képernyőt. FAX Célhely: Funkciók Letett Címjegyzék Funkciók Lánc Küls címjegyzék Közvetlen Visszahívás Gyorsgomb Ellen rz. Cél.felv. Kedvencek Fényer Bezárás A részletekért lásd a készülék Használati útmutatóját. GB0609_00 Kép-optimalizálás Folytonos beolvasás Fájlnév megadása Normál 0 Szöveg+fotó Ki doc /3 H.ad/sze. Bill.par. A [ ] vagy [ ] gombbal gördíthet felfele és lefele. GB0673_0 4-7

49 Faxok küldése > Közvetlen átvitel Közvetlen átvitel Minden eredeti beolvasása a memóriába, majd tárcsázás és küldés. Az eredetik beolvasása azután kezdődik meg, miután a a készülék megkezdte a kommunikációt a fogadó rendszerrel, ezzel a felhasználónak lehetősége nyílik minden oldal megfelelő elküldésének ellenőrzésére. A közvetlen átvitel beállítása Leírás On Off A közvetlen adatátvitelt indítja el. A berendezés feltárcsázza a fogadó állomást, és amint létrejön a kommunikáció, beolvassa az eredetit. Az adatátvitelt a memóriából indítja el. Amint a berendezés beolvasta az eredetit a memóriába, elkezdődik a kommunikáció. MEGJEGYZÉS Közvetlen adatátvitel esetén csak egy célállomást adhat meg. Jelenítse meg a képernyőt. FAX Letett Lánc Közvetlen Célhely: Ellen rz. Funkciók Feladat vége értesítés Ki Címjegyzék Funkciók Küls címjegyzék Visszahívás Gyorsgomb Cél.felv. Kedvencek GB0609_00 FAX késleltetett átvitel FAX közvetlen átvitel FAX lekérdezés fogadása Bezárás Ki Ki Ki 3/3 H.ad/sze. Bill.par. A [ ] vagy [ ] gombbal gördíthet felfele és lefele. GB0673_0 Konfigurálja a funkciót. FAX közvetlen átvitel Ki Be OK GB0093_00 MEGJEGYZÉS Nyomja meg a [Közvetlen] gombot a küldés alapképernyőjén. Ezzel a közvetlen átviteli módot választja, és az érintőpanel gombjai ki vannak jelölve. FAX Letett Lánc Közvetlen Visszahívás Célhely: Ellen rz. Cél.felv. Címjegyzék Funkciók Küls címjegyzék Gyorsgomb Kedvencek GB0609_00 Közvetlen átvitel törlése Közvetlen átvitel esetén a kommunikáció adás közben történő megszakításához nyomja meg a Stop gombot a kezelőpanelen vagy a [m] gombot az érintőpanelen. A beolvasott eredetiket a gép kiadja, a kijelző pedig visszaáll a küldés alapképernyőjére. Ha eredeti maradna a dokumentumadagolóban, vegye ki. 4-8

50 5 Faxok fogadása Ez a fejezet az alábbi témákat tárgyalja: Fax fogadása Fogadási mód Fogadási mód ellenőrzése és módosítása Fax automatikus fogadása A vétel folyamata A vétel megszakítása (a kommunikáció megszakítása) Fax fogadásának beállításai Nyomtatás médiatípusa

51 Faxok fogadása > Fax fogadása Fax fogadása Ha a gépet csak faxüzenetek fogadására használja és beszédhívások nem érkeznek rá, állítsa be automatikus faxfogadásra. Ekkor a faxüzenetek fogadása nem igényel egyéb műveletet. MEGJEGYZÉS Ha a küldőnél az eredeti mérete nagyobb mint A4 vagy Letter, akkor a küldött kép méretét a küldő készüléke lecsökkenti annak érdekében, hogy megfeleljen a támogatott papírméretnek. Ezenfelül, ha a küldőnél a küldött kép túl hosszú és az Ön készüléke nem tudja a fogadott képet egy lapra nyomtatni, akkor a képet a készülék több lapra nyomtatja. Fogadási mód Az alábbi szakasz a faxok fogadásának módszereit ismerteti. Fogadási mód Elem Leírás Oldalszám Fax automatikus fogadása Auto (normál) A faxokat a készülék automatikusan fogadja. 5-4 FAX/TEL automata átkapcsolás bejövő hívásnál Auto (FAX/TEL) Ez a vételi mód akkor kényelmes, ha egyetlen telefonvonalon bonyolódnak a fax és a telefonhívások is. Ha fax érkezik, a készülék automatikusan fogadja azt, telefonhívás esetén pedig csengetési hangot hallat, hogy a felhasználó fogadhassa a hívást. 6- FAX/üzenetrögzítő automata átkapcsolás bejövő hívásnál Automatikus (Üzenetrögzítő) Ez a funkció akkor praktikus, ha a fax mellett üzenetrögzítő is üzemel. Ha fax érkezik, a készülék automatikusan fogadja azt, telefonhívás esetén pedig a gép a csatlakoztatott üzenetrögzítő funkcióit követve fogadja a hívást. Ezzel a megoldással a felhasználó távolléte esetén a hívó fél üzenetet hagyhat az üzenetrögzítőn. 6-4 DRD fogadás (csak hüvelykes változatnál) Automatikus (DRD) Válassza ezt, ha DRP szolgáltatást használ. 6-6 Kézi vétel Kézi Ezzel a módszerrel a faxüzeneteket a [Manual RX] gomb megnyomásával fogadhatja, miután meggyőződött róla, hogy a küldő állomással létrejött a telefonos kapcsolat. Ha telefonkészüléket (kereskedelmi forgalomban kapható) csatlakoztat a géphez, akkor az eredeti vétele előtt a küldő rendszer mellett levő személlyel beszélgetést is folytathat. 5-

52 Faxok fogadása > Fax fogadása Fogadási mód ellenőrzése és módosítása Jelenítse meg a képernyőt. Rendszermenü Küldés Dokumentumfiók FAX Kedvencek/Alkalmazások 3/5 A [ ] vagy [ ] gombbal gördíthet felfele és lefele. GB0054_0 FAX FAX - Fogadás Ált. beállítások Átvitel Fogadás 3 / 4 Vételi mód Átkapcsoló kód Titkosított fogadás Auto(Normál) 55 Ki 3/3 Forgalomsz rés < Vissza GB036_00 < Vissza GB037_0 Válassza ki a fogadás módját. Fogadás - Vételi mód Auto(Normál) Auto(FAX/TEL) / Auto(TAD) Kézi OK GB0337_00 Fax automatikus fogadásához válassza az [Auto(Normál)] lehetőséget. 5-3

53 Faxok fogadása > Fax automatikus fogadása Fax automatikus fogadása Ha a gépet csak faxüzenetek fogadására használja és beszédhívások nem érkeznek rá, állítsa be automatikus faxfogadásra. Ekkor a faxüzenetek fogadása nem igényel egyéb műveletet. A vétel folyamata A fogadás elkezdődik Amikor fax érkezik, a csatlakoztatott telefon csenget, és elindul a vétel. Amint a vétel elkezdődik, a Processing jelzőfény villogni kezd. MEGJEGYZÉS Ha telefon (kereskedelmi forgalomban elérhető termék) csatlakozik a készülékre, a vétel a telefon csengetése után indul el. Módosíthatja a csengések számát. (Lásd: FAX, 8-6. oldal.) Fogadott fax kinyomtatása A fogadott faxokat a készülék a belső tálcába nyomtatja ki, nyomtatási oldalukkal lefelé. A belső tálca maximum 50 normál papír (80g/m ) tárolására alkalmas. A lapok száma azonban a felhasznált papír minőségétől függően változik. FONTOS Ha a kinyomtatandó lapok száma meghaladja a tálca kapacitását, távolítsa el az összes papírt a belső tálcáról. Ha a gép nem képes nyomtatni, mert kifogyott a papír, faxokat továbbra is fogad (a memóriájába). 5-4

54 Faxok fogadása > Fax automatikus fogadása Fogadás memóriába Ha a gép nem tud nyomtatni, mert kifogyott vagy elakadt a papír, a beérkezett faxot ideiglenesen a memóriájába menti. Ha a gép ismét képes lesz nyomtatni, a nyomtatás elkezdődik. Memóriába történő fogadás esetén az állapot kijelzőn nyomtatási feladatként a FAX vétel nyomtatási feladatai jelennek meg. A fogadott fax kinyomtatásához tegyen be papírt, vagy szüntesse meg a papírelakadást. Az állapot képernyőre vonatkozó részletekert lásd a készülék Használati útmutatóját. 5-5

55 Faxok fogadása > Fax automatikus fogadása A vétel megszakítása (a kommunikáció megszakítása). Ha a fogadást a telefonvezeték kommunikáció alatt történő leválasztásával szakítaná meg, alkalmazza az alábbi eljárást. Nyomja meg a Status/Job Cancel gombot. A kommunikáció megszakítása. Állapot/Feladat törlése. Állapot Szkenner Várakozás Állapot/Feladat törlése. FAX Fogadás folyamatban... Nyomtató Aktiválás 3/5 / FAX Aktiválás Tonerszint OK Mind. nyomt. felad. szün. A [ ] vagy [ ] gombbal gördíthet felfele és lefele. GB005_0 Vonal Ki Kézi RX Kilépés GB09_00 Amikor a kommunikáció megszakad, a vétel leáll. 5-6

56 Faxok fogadása > Fax fogadásának beállításai Fax fogadásának beállításai Nyomtatás médiatípusa Adja meg a papír típusát, amire a készülék a fogadott faxot nyomtatja. Támogatott papírtípusok: Összes hordozótípus, sima, durva, pergamen, címkék, újrahasznosított, kötött, karton, színes, boríték, vastag, bevont, jó minőségű, egyedi 8 A beállítások konfigurálására vonatkozó bővebb információért lásd: Alapértelmezett faxbeállítások, 8-. oldal. Papírkazetta forrás beállítása fogadott faxok kinyomtatásához A médiatípus beállításával a faxokat a gép a megfelelő kazettában található papírra nyomtatja. MEGJEGYZÉS A [Papírméret] funkció akkor jelenik meg, ha a kazettán levő méretbeállító tárcsa Other állásban van. Jelenítse meg a képernyőt. Rendszermenü Felhasználói tulajdonság 3 Kazetta/többcélú tálca beállításai. Kazetta Kazetta/többcélú tálca beállításai Általános beállítások /5. Kazetta 3. Kazetta / Másoló GB0054_0 Kézi adagoló < Vissza GB036_00 A [ ] vagy [ ] gombbal gördíthet felfele és lefele. Válassza ki a kazettát, amelyet a fax vételéhez kíván használni. A papírméret kiválasztása. Kazetta/többcélú tálca beállításai -. Kazetta Papírméret A4. Kazetta - Papírméret Metrikus Papírtípus Normál / Hüvelyk / Egyéb < Vissza GB037_00 Tovább > GB040_00 5-7

57 Faxok fogadása > Fax fogadásának beállításai FONTOS Az alábbiak szerint válassza ki a kazetta papírméretét, amelyet a fax vételére használni kíván. Angolszász modellek: Válasszon az [Hüvelyk] lehetőségek közül. Metrikus modellek: Válasszon a [Metrikus] lehetőségek közül. 3 A papír típusának kiválasztása. Kazetta/többcélú tálca beállításai -. Kazetta Papírméret Papírtípus A4 Normál / A [ ] vagy [ ] gombbal gördíthet felfele és lefele.. Kazetta - Papírtípus Normál Durva /5 Újrahaszn. El nyomott < Vissza GB037_00 3 OK GB0_00 4 Állítsa be a papír típusát. Konfigurálja a papírbeállításokat a fax fogadásához. A papír típusának kiválasztásakor ugyanazt a papírtípust válassza, amelyet a 3. lépésben. A beállítások konfigurálására vonatkozó bővebb információért lásd: Alapértelmezett faxbeállítások, 8-. oldal. 5-8

58 6 Csatlakoztatott telefon használata Ez a fejezet az alábbi témákat tárgyalja: FAX/TEL automata átkapcsolás bejövő hívásnál FAX/üzenetrögzítő automata átkapcsolás bejövő hívásnál DRD fogadás (csak hüvelykes változatnál)

59 Csatlakoztatott telefon használata > FAX/TEL automata átkapcsolás bejövő hívásnál FAX/TEL automata átkapcsolás bejövő hívásnál Ez a vételi mód akkor kényelmes, ha egyetlen telefonvonalon bonyolódnak a fax és a telefonhívások is. Ha fax érkezik, a készülék automatikusan fogadja azt, telefonhívás esetén pedig a készülékre csatlakozó telefon (kereskedelmi forgalomban elérhető termék) csengetési hangot hallat, hogy a felhasználó fogadhassa a hívást. FONTOS A FAX/TEL automatikus átkapcsolás használatához csatlakoztasson a géphez egy (kereskedelmi forgalomban kapható) telefonkészüléket. Előre beállított számú csengetés után a készülék belép a vonalra, ami a hívó fél felé már költségekkel jár még akkor is, ha a fogadó rendszer még nem válaszolt. A vétel folyamata FAX FAX Telefon Ha a hívó fél automata küldéssel továbbítja az eredetit Ha a hívó fél kézi küldéssel továbbítja az eredetit Ha a hívó fél telefonhívást indít Bejövő hívás fogadása csengetési hang nélkül. (A hívó fél ekkor már fizeti a létrejött kapcsolat díját.) Két csengetési visszhangot hallat. (Csak a hívó fél hallja a csengetési visszhangot.) A másik fél által küldött fax automatikus fogadása (Automatikus faxfogadás) Csengetési hangot hallat. (Mindkét fél hallja a csengetés hangját.) (Ha nem emeli fel a telefon kézibeszélőjét 30 másodpercen belül, a készülék fax fogadásra vált.) Ha felemeli a csatlakoztatott telefon kézibeszélőjét, beszélhet a hívóval. A beszélgetés befejeztével fogadhatja a faxot. MEGJEGYZÉS A beszélgetés befejeztével faxot is fogadhat manuálisan. (Lásd az Angol Használati útmutatót.) Előkészületek: Az [Auto (FAX/TEL)] kiválasztásához lásd: Csengetések (FAX/TEL), 8-8. oldal. 6-

60 Csatlakoztatott telefon használata > FAX/TEL automata átkapcsolás bejövő hívásnál A telefon csörög. A csatlakozó telefonkészülék csengetni kezd. Megjegyezzük, ha a FAX/TEL automatikus átkapcsolás csengetéseinek száma [0] (nulla) a csatlakoztatott telefon nem fog csengeni. MEGJEGYZÉS Módosíthatja a csengések számát. (Lásd: Fogadás, 8-8. oldal.) Fogadja a hívást. Ha a hívás telefonról érkezik A készülékre csatlakozó telefon (kereskedelmi forgalomban elérhető termék) csengetési hangot hallat, hogy a felhasználó fogadhassa a hívást. Emelje fel a telefon kézibeszélőjét 30 másodpercen belül. MEGJEGYZÉS Ha nem emeli fel a telefon kézibeszélőjét 30 másodpercen belül, a készülék fax fogadásra vált. Beszéljen a másik féllel. MEGJEGYZÉS A beszélgetés befejeztével faxot is fogadhat manuálisan. (Lásd az Angol Használati útmutatót.) Ha a hívás faxról érkezik A készülék megkezdi a fax fogadását. 6-3

61 Csatlakoztatott telefon használata > FAX/üzenetrögzítő automata átkapcsolás bejövő hívásnál FAX/üzenetrögzítő automata átkapcsolás bejövő hívásnál Ez a funkció akkor praktikus, ha a fax mellett üzenetrögzítő is üzemel. Ha fax érkezik, a készülék automatikusan fogadja azt, telefonhívás esetén pedig a gép a csatlakoztatott üzenetrögzítő funkcióit követve fogadja a hívást. Ezzel a megoldással a felhasználó távolléte esetén a hívó fél üzenetet hagyhat az üzenetrögzítőn. FONTOS A FAX/üzenetrögzítő automatikus átkapcsolás használata esetén, ha a gép a hívás beérkezésétől számított egy percen belül legalább 30 másodperc csendet észlel, működésbe lép a csend érzékelő funkció, és a gép átvált fax fogadásra. MEGJEGYZÉS A FAX/üzenetrögzítő automatikus átkapcsolás használatához csatlakoztasson a géphez egy (kereskedelmi forgalomban kapható) üzenetrögzítős telefonkészüléket. Az olyan részleteket, mint például a beérkezett üzenetetek kezelése, megtalálja az üzenetrögzítő használati utasításában. Állítson be az üzenetrögzítőénél több csengetési számot a gépnél, hogy először az üzenetrögzítő fogadhassa a hívást. (Lásd: Fogadás, 8-8. oldal.) A vétel folyamata FAX FAX Telefon Ha a hívó fél automata küldéssel továbbítja az eredetit Ha a hívó fél kézi küldéssel továbbítja az eredetit Ha a hívó fél telefonhívást indít A másik fél által küldött fax automatikus fogadása (Automatikus faxfogadás). Az üzenetrögzítő lejátszik egy üzenetet, amiben arról nyújt tájékoztatást, hogy a felhasználó nincs jelen. Az üzenetrögzítő felveszi a hívó fél üzenetét. Amikor a hívó elkezdi a fax küldését, a gép elkezdi fogadni azt. Előkészületek: Az [Auto (TAD)] kiválasztásához lásd: Fogadási mód, 8-8. oldal. 6-4

62 Csatlakoztatott telefon használata > FAX/üzenetrögzítő automata átkapcsolás bejövő hívásnál A telefon csörög. A csatlakoztatott telefonkészülék a beállított számú csengetést hallatja. MEGJEGYZÉS Ha a csengetések alatt felveszi a kézibeszélőt, a gép a kézi vétellel megegyező állapotba lép. (Lásd az Angol Használati útmutatót.) Az üzenetrögzítő válaszol a hívásra. Ha a hívás telefonról érkezik, de a felhasználó nincs jelen Az üzenetrögzítő lejátssza a kimenő üzenetet, és megkezdi a hívó fél üzenetének a rögzítését. MEGJEGYZÉS Ha a felvétel alatt 30 másodpercnél hosszabb csend észlelhető, a gép átkapcsol fax fogadására. Ha a hívás faxról érkezik A készülék megkezdi a fax fogadását. 6-5

63 Csatlakoztatott telefon használata > DRD fogadás (csak hüvelykes változatnál) DRD fogadás (csak hüvelykes változatnál) Ez a fogadási mód az egyes telefontársaságok által biztosított DRP szolgáltatást használja. Ezzel a szolgáltatással két vagy több faxszám használható egy telefonvonalon. Így ez a faxkészülék használható faxként és telefonként is ugyanazon a vonalon, és még mindig kiosztható egy másik faxszám a készülékekre. Mivel mindegyik szám különböző csengetési mintát használ, a készülék különbséget tud tenni a bejövő hívások között. Ha ezek közül a számok közül az egyik a készülékre van kiosztva, és a megfelelő csengetési minta van a számhoz beállítva, a fax fogadása automatikusan elindul, amikor a készülék érzékeli a fax csengetési mintáját. MEGJEGYZÉS Telefonhívás DRD fogadása csak akkor lehetséges, ha a készülékre külső telefon csatlakozik. A DRD fogadás csak akkor lehetséges, ha Ön rendelkezik előfizetéssel a DRP szolgáltatásra a telefontársaságnál. A rendelkezésre álló DRP szolgáltatásra vonatkozó részletekért forduljon a telefontársasághoz. A vétel folyamata FAX Ha a hívó fél a faxszámát tárcsázta... Telefon Ha a hívó fél a telefonszámát tárcsázta... Telefontársaság A faxkészülék a faxhíváshoz előre meghatározott csengetési minta szerint cseng, és a fax fogadása automatikusan elindul. (A fax a hívást automatikus fax fogadás üzemmódban kezeli.) A faxkészülék a telefonhíváshoz előre meghatározott csengetési minta szerint cseng. A telefonhívás a készülékre csatlakoztatott külső telefonkészülékkel fogadható. Előkészületek: Az [Auto (DRD)] kiválasztásához lásd: Fogadási mód, 8-8. oldal. A telefon csörög. Bejövő hívás esetén a telefon csörög. MEGJEGYZÉS Ha a csengetések alatt felveszi a kézibeszélőt, a készülék ugyanúgy kezeli a hívást, mint a normál manuális fax fogadása esetén. Részletekért lásd az Angol Használati útmutatót. 6-6

64 Csatlakoztatott telefon használata > DRD fogadás (csak hüvelykes változatnál) Fogadja a hívást. A készülék az előre meghatározott csengetési minta szerint csenget. Ha a hívás telefonról érkezik Emelje fel a telefon kézibeszélőjét és beszéljen a hívó féllel. A beszélgetés befejeztével a fax fogadása manuálisan elindítható. Ha a hívás faxról érkezik A csengőhang megszűnése után a fax fogadása automatikusan elindul. 6-7

65 Csatlakoztatott telefon használata > DRD fogadás (csak hüvelykes változatnál) 6-8

66 7 Átviteli eredmények és mentési állapotok ellenőrzése Ez a fejezet az alábbi témákat tárgyalja: Az átviteli eredmények és mentési állapotok ellenőrzésére számos eszköz kínálkozik Faxfeladat előzmények ellenőrzése A feladatnapló képernyő megjelenítése Rendszerfelügyeleti jelentések nyomtatása Küldési eredmény jelentések Jelentés a küldés előtt megszakított feladatról Címzett formátum FAX fogadási eredmény jelentések Műveletjelentés Műveletjelentések nyomtatása Automatikus nyomtatás Állapotoldal Jelentés faxfogadás eredményéről ben Célhelyek megerősítési képernyője

67 Átviteli eredmények és mentési állapotok ellenőrzése > Az átviteli eredmények és mentési állapotok ellenőrzésére Az átviteli eredmények és mentési állapotok ellenőrzésére számos eszköz kínálkozik Az alábbi eszközökkel ellenőrizheti a faxátvitel eredményeit és a mentések állapotát. Eszköz Kijelző Hely Ezek ellenőrzése Ellenőrzés ideje Referencia Oldal Faxfeladat előzmények ellenőrzése Érintőpanel Az utolsó 00 küldött és fogadott fax tárolt eredménye Bármikor 7-3 Küldési jelentés / Vételi jelentés Jelentés nyomtatás Legutolsó küldés vagy fogadás eredménye Automatikus nyomtatás minden küldés vagy fogadás után (a Nincs nyomtatás és a Nyomtatás csak hiba esetén is beállítható) 7-4 Műveletjelentés Jelentés nyomtatás Legutolsó 50 küldés vagy fogadás eredménye Bármikor, valamint automatikus nyomtatás minden 50 küldött/fogadott fax után 7-9 Állapotoldal Jelentés nyomtatás A helyi faxszám, helyi fax név, faxvonal beállítás, stb. mentett adatai. Bármikor 7- Jelentés faxfogadás eredményéről ben PC Faxfogadás A jelentés a faxfogadás eredményéről ben történik. 7-7-

68 Átviteli eredmények és mentési állapotok ellenőrzése > Faxfeladat előzmények ellenőrzése Faxfeladat előzmények ellenőrzése A 00 legutóbbi küldési és fogadási eredmény megjelenítése ellenőrzésre. MEGJEGYZÉS Engedélyezett feladat-nyilvántartás mellett a fióknévtől függetlenül az utolsó 00 küldés és fogadás eredménye egyaránt megjelenik. A feladat előzmények ellenőrzésére vonatkozó részletekért lásd a Használati útmutatót. A feladatnapló képernyő megjelenítése Jelenítse meg a képernyőt. Állapot/Feladat törlése. Állapot Nyom.felad napló Felad.küld napló Fel.napló tárol. /5 FAX feladatnapló Mind. nyomt. felad. szün. GB005_0 A [ ] vagy [ ] gombbal gördíthet felfele és lefele. Nyomja meg a [Felad.küld napló] gombot a küldési eredmények ellenőrzéséhez, a [Nyom.felad napló] gombot a vételi eredmények ellenőrzéséhez és a [Fel.napló tárol.] gombot a mellékazonosító és a lekérdező fiókban lévő fájltároló állapotának ellenőrzéséhez. MEGJEGYZÉS A küldési és fogadási eredmények ellenőrizhetők a [FAX feladatnapló] opcióban is. Nyomja meg a [FAX feladatnapló] gombot. A küldési eredmények megtekintéséhez nyomja meg a [Kimenő FAX napló] gombot. A fogadási eredmények megtekintéséhez nyomja meg a [Bejövő FAX napló] gombot. Ellenőrzés Állapot/Feladat törlése. Állapot/Feladat törlése. Felad.küld napló Job No: Kész. Eredm./Bejegyzés Törölt Sz r Küldési feladat - FAX /3 /3 003 Broadcast : Törölt Feladatnév doc Broadcast : Törölt Felhasználónév User A Bezárás GB087_00 Kilépés GB007_00 A [ ] vagy [ ] gombbal gördíthet felfele és lefele. A feladathoz tartozó [ ] megnyomásával ellenőrizheti a feladatot. A részleteket tartalmazó képernyő jelenik meg. A kilépéshez nyomja meg a [Bezárás] gombot. 7-3

69 Átviteli eredmények és mentési állapotok ellenőrzése > Rendszerfelügyeleti jelentések nyomtatása Rendszerfelügyeleti jelentések nyomtatása Számos rendszerfelügyeleti jelentés nyomtatható a faxátvitel és a funkcionális beállítások ellenőrzésére. Küldési eredmény jelentések Minden faxküldést követően kinyomtatható egy jelentés, ami bizonyítja a sikeres átvitelt. A küldési eredmény jelentésben kinyomtatható a küldött fax képe is. Jelenítse meg a képernyőt. Rendszermenü Jelentés Gyorsbeállítás varázsló Nyelv Jelentés /5 3 Jelentés nyomtatása Admin. jelentés beáll. Visszaigazoló jelentések / Számláló Feladatnapló küldése GB0054_00 < Vissza GB0560_00 Jelentés - Visszaigazoló jelentések Visszaigazolás küldéskor 4 FAX fog. eredmény típ. Feladat vége ért. beáll. Kép csatolása / Jelentés - Visszaigazolás küldéskor /mappa FAX Küldés el tt visszavonva 5 Csak hiba Csak hiba Ki / < Vissza GB0565_00 Címzett formátum Név vagy célállomás < Vissza GB0566_00 Konfigurálja a funkciót. Visszaigazolás küldéskor - FAX Ki FAX - Kép csatolása Ki Be Csak hiba / Képrészlet Teljes kép / Megh. minden feladathoz Tovább > GB0568_00 < Vissza OK GB0569_00 Nyomja meg a [Ki] (nincs nyomtatás), a [Be] (mindig nyomtat), a [Csak hiba] vagy a [Megh. minden feladathoz] gombot. Ha a [Be], a [Csak hiba] vagy a [Megh. minden feladathoz] lehetőséget választotta, határozza meg, hogy a továbbított kép is csatolásra kerüljön az [Off] (a továbbított kép nem kerül nyomtatásra), [Képrészlet] (a továbbított kép egy részének teljes méretű nyomtatása) vagy a [Teljes kép] (a teljes továbbított kép nyomtatása csökkentett méretben) lehetőség kiválasztásával. 7-4

70 Átviteli eredmények és mentési állapotok ellenőrzése > Rendszerfelügyeleti jelentések nyomtatása Elküldött fax képével együtt Elküldött fax képe nélkül Jelentés küldése Jelentés küldése FAX küldési jelentés Ha a küldési eredmény jelentésként a [Megh. minden feladathoz] opciót választotta, akkor megadhatja, hogy a készülék nyomtasson-e küldési eredmény jelentést, amikor faxot küld. Küldési eredmény jelentés nyomtatásához küldéskor nyomja meg a [Funkciók] és a [FAX átv. jelentés] gombot, majd válassza a [Be] vagy a [Csak hiba] lehetőséget. Jelentés a küldés előtt megszakított feladatról Küldési eredmény jelentés kinyomtatása arra az esetre, ha a feladatot küldés előtt megszakítják. Jelenítse meg a képernyőt. A [ ] vagy [ ] gombbal gördíthet felfele és lefele. Rendszermenü Jelentés Gyorsbeállítás varázsló Nyelv Jelentés /5 3 Jelentés nyomtatása Admin. jelentés beáll. Visszaigazoló jelentések / Számláló Feladatnapló küldése GB0054_00 < Vissza GB0560_00 Jelentés - Visszaigazoló jelentések Visszaigazolás küldéskor 4 FAX fog. eredmény típ. Feladat vége ért. beáll. Kép csatolása / Jelentés - Visszaigazolás küldéskor /mappa FAX Küldés el tt visszavonva 5 Csak hiba Csak hiba Ki / < Vissza GB0565_00 Címzett formátum Név vagy célállomás < Vissza GB0566_00 7-5

71 Átviteli eredmények és mentési állapotok ellenőrzése > Rendszerfelügyeleti jelentések nyomtatása Konfigurálja a funkciót. Visszaigazolás kül... - Küldés el tt visszavonva Ki Be / OK GB0570_00 Címzett formátum Nyomja meg a [Be] vagy a [Ki] gombot. Válassza ki a címzett formátumot a küldési eredmény jelentéshez. A küldési eredmény jelentésen a címjegyzékben tárolt adatok alapján jelenik meg a név és a célállomás. Ha a [Név vagy célállomás] lehetőséget választotta, akkor a címjegyzékben tárolt név (célállomás neve) vagy a célállomás (FAX szám) jelenik meg. Ha a [Név és célállomás] lehetőséget választotta, akkor egyaránt megjelenik a név (célállomás neve) vagy a célállomás (FAX szám). Ha a célállomást (pl. FAX szám) közvetlenül a készüléken írta be, akkor csak a célállomás (FAX szám) jelenik meg. Jelenítse meg a képernyőt. A [ ] vagy [ ] gombbal görgethet felfele és lefele. Rendszermenü Gyorsbeállítás varázsló Nyelv Jelentés 3 /5 Jelentés Jelentés nyomtatása Admin. jelentés beáll. Visszaigazoló jelentések / Számláló Feladatnapló küldése GB0054_00 < Vissza GB0560_00 Jelentés - Visszaigazoló jelentések Visszaigazolás küldéskor 4 4 FAX fog. eredmény típ. Feladat vége ért. beáll. Kép csatolása / Jelentés - Visszaigazolás küldéskor /mappa FAX Küldés el tt visszavonva 5 Csak hiba Csak hiba Ki / < Vissza GB0565_00 Címzett formátum Név vagy célállomás < Vissza GB0566_00 7-6

72 Átviteli eredmények és mentési állapotok ellenőrzése > Rendszerfelügyeleti jelentések nyomtatása Konfigurálja a funkciót. Eredményjelentés küldése Címzett formátum Név vagy célállomás Név és célállomás / OK GB07_00 Nyomja meg a [Név vagy célállomás] vagy a [Név és célállomás] gombot. MEGJEGYZÉS Ez nem jelenik meg, ha a Visszaigazolás küldésekor az /Mappa és a Fax beállítása [Ki]. FAX fogadási eredmény jelentések Minden faxfogadást követően kinyomtatható egy jelentés, ami bizonyítja a sikeres átvitelt. MEGJEGYZÉS A faxok fogadásáról értesítést is küldhet a rendszer, így nem kell ellenőriznie a fogadási eredményt. (Lásd: Jelentés faxfogadás eredményéről ben, 7-. oldal.) Jelenítse meg a képernyőt. A [ ] vagy [ ] gombbal gördíthet felfele és lefele. Rendszermenü Jelentés Gyorsbeállítás varázsló Nyelv Jelentés /5 3 Jelentés nyomtatása Admin. jelentés beáll. Visszaigazoló jelentések / Számláló Feladatnapló küldése GB0054_00 < Vissza GB0560_00 Jelentés - Visszaigazoló jelentések Visszaigazolás küldéskor FAX fog. eredmény típ. Feladat vége ért. beáll. 4 Kép csatolása / Jelentés - FAX fog. eredmény típ. FAX FAX fog. eredm.jel. típ. 5 Ki Jelentés nyomtatása / < Vissza GB0565_00 < Vissza GB057_00 7-7

73 Átviteli eredmények és mentési állapotok ellenőrzése > Rendszerfelügyeleti jelentések nyomtatása Konfigurálja a funkciót. FAX fog. eredmény típ. - FAX Ki Be Hiba/mellékszám / OK GB057_00 Nyomja meg a [Ki] (nincs nyomtatás), a [Be] (mindig nyomtat) vagy a [Hiba/mellékszám] gombot. FAX RX jelentés 7-8

74 Átviteli eredmények és mentési állapotok ellenőrzése > Műveletjelentés Műveletjelentés A műveletjelentés az elküldött és a fogadott faxokat is tartalmazza. Minden jelentés az utolsó 50 küldött vagy fogadott fax adatait tartalmazza. Automatikus nyomtatás kiválasztása esetén a jelentést a gép automatikusan kinyomtatja minden küldött és fogadott 50 fax után. Műveletjelentések nyomtatása Az utolsó 50 küldött és fogadott fax adatai jelentésként nyomtatásra kerülnek. Jelenítse meg a képernyőt. Állapot/Feladat törlése. Állapot Nyom.felad napló Felad.küld napló Fel.napló tárol. /5 FAX feladatnapló Mind. nyomt. felad. szün. GB005_0 A [ ] vagy [ ] gombbal görgethet felfele és lefele. Nyomtatás FAX feladatnapló Kimen FAX napló Bejöv fax napló Kimen FAX-jelentés / Bejöv FAX-jelentés Bezárás GB00_00 A nyomja meg a [Kimenő Fax-jelentés] gombot az elküldött faxokról készített, vagy a [Bejövő Fax-jelentés] gombot a beérkezett faxokról készített jelentés kinyomtatásához. FAX TX Report FAX RX Report 7-9

75 Átviteli eredmények és mentési állapotok ellenőrzése > Műveletjelentés Automatikus nyomtatás A készülék minden 50 átvitel (küldés és fogadás) után automatikusan kinyomtat egy jelentést. Jelenítse meg a képernyőt. Rendszermenü Gyorsbeállítás varázsló Nyelv Jelentés /5 Számláló GB0054_00 Jelentés Jelentés nyomtatása Admin. jelentés beáll. Visszaigazoló jelentések 3 / 4 Jelentés - Admin. jelentés beáll. Kimen FAX-jelentés Bejöv FAX-jelentés Be Be / Feladatnapló küldése < Vissza GB0560_00 < Vissza GB056_00 Nyomja meg a [Kimenő Fax-jelentés] vagy a [Bejövő Fax-jelentés] gombot. Konfigurálja a funkciót. Admin. jelentés beáll. - Kimen FAX-jelentés Admin. jelentés beáll. - Bejöv FAX-jelentés Ki Ki Be Be / / OK GB0563_00 OK GB0564_00 Nyomja meg a [Ki] (nincs nyomtatás) vagy a [Be] (mindig nyomtat) gombot. 7-0

76 Átviteli eredmények és mentési állapotok ellenőrzése > Állapotoldal Állapotoldal Az állapotoldal a különböző felhasználói beállításokról nyújt információt. A faxszal kapcsolatos információk között megtalálható a helyi FAX száma, a helyi FAX neve, a faxvonal beállítása stb. Szükség esetén ezek kinyomtathatók. Jelenítse meg a képernyőt. Rendszermenü Gyorsbeállítás varázsló Nyelv Jelentés Számláló /5 GB0054_00 Jelentés 3 Jelentés nyomtatása Admin. jelentés beáll. Visszaigazoló jelentések / Feladatnapló küldése < Vissza GB0560_00 Nyomtatás Jelentés - Jelentés nyomtatása Állapotoldal Fontkészletek Hálózati állapotold /3 Szerviz áll.old. < Vissza GB056_00 A készülék kinyomtatja az állapotoldalt. Állapotoldal 7-

77 Átviteli eredmények és mentési állapotok ellenőrzése > Jelentés faxfogadás eredményéről ben Jelentés faxfogadás eredményéről ben A faxok fogadásáról értesítést is küldhet a rendszer, így nem kell ellenőriznie a fogadási eredményt. MEGJEGYZÉS A beállítás akkor jelenik meg, ha a FAX RX eredmény jelentés beállítása [Be] vagy [Hiba/ mellékszám]. Részleteket lásd: FAX fogadási eredmény jelentések, 7-7. oldal. A fax fogadás eredményéről az értesítés a FAX RX eredmény jelentés beállításai alapján történik. Ha a FAX RX eredmény jelentés beállítása [Be], minden fogadott fax után értesítést küld a rendszer. Ha a beállítás [Hiba/mellékszám], értesítést csak akkor küld a rendszer, ha hiba történik, vagy amikor a fogadott fax mellékazonosítós fiókba került továbbításra. Jelenítse meg a képernyőt. Rendszermenü Jelentés Gyorsbeállítás varázsló Nyelv Jelentés /5 3 Jelentés nyomtatása Admin. jelentés beáll. Visszaigazoló jelentések / Számláló Feladatnapló küldése GB0054_00 < Vissza GB0560_00 Jelentés - Visszaigazoló jelentések Visszaigazolás küldéskor 4 FAX fog. eredmény típ. Feladat vége ért. beáll. Kép csatolása / 5 Jelentés - FAX fog. eredmény típ. FAX FAX fog. eredm.jel. típ. Ki Jelentés nyomtatása / < Vissza GB0565_00 < Vissza GB057_00 7-

78 Átviteli eredmények és mentési állapotok ellenőrzése > Jelentés faxfogadás eredményéről ben Válassza ki a célállomást. Válasszon a címjegyzékből FAX fog. eredmény... - FAX fog. eredm.jel. típ. Jelentés nyomtatása FAX fog. eredm.jel. típ. - / / OK GB0573_00 Menü < Vissza OK GB0574_00 Hozzáad Hozzáadás - Címjegyzék Címjegyzék AAA aaa@abc.com Küls címjegyzék Cím megadása 3 / 4 BBB CCC bbb@abc.com ccc@abc.com / Tovább > GB0583_00 DDD Menü ddd@abc.com < Vissza OK GB0398_0 Adja meg az címet FAX fog. eredmény... - FAX fog. eredm.jel. típ. Jelentés nyomtatása FAX fog. eredm.jel. típ. - / / OK GB0573_00 Menü < Vissza OK GB0574_00 Hozzáad Címjegyzék Küls címjegyzék 3 4 / Cím megadása Tovább > GB0583_00 5 GB0057_46 Karakterbevitelre vonatkozó részletekért lásd: Karakterbeviteli mód, 0-. oldal. 7-3

79 Átviteli eredmények és mentési állapotok ellenőrzése > Célhelyek megerősítési képernyője Célhelyek megerősítési képernyője Ha a Célállomás ellenőrzése küldés előtt beállításnál a [Be] érték van megadva, a Start gomb megnyomása után megjelenik a célállomások megerősítési képernyője. A részleteket lásd a készülék Használati útmutatójának Célállomás ellenőrzése küldés előtt című részében. Kövesse az alábbi lépéseket a célállomások megerősítéséhez. Ellenőrizze az összes célhelyet. Ell. a célhelyeket és nyomja meg [Ellen rzés] Célhely / Menü Ellen rzés: GB0803_00 A [ ] vagy a [ ] gombbal erősítse meg az egyes célállomásokat. A [...] gomb megnyomásával megjelenítheti a kiválasztott célállomásra vonatkozó részleteket. MEGJEGYZÉS Minden célállomást ellenőrizze úgy, hogy megjeleníti az érintőpanelen. A [Ellenőrzés] nem nyomható meg addig, amíg nem ellenőrzött minden célállomást. Módosítsa a célállomást. Célállomás törlése Ell. a célhelyeket és nyomja meg [Ellen rzés] Célhely / Menü Ellen rzés: GB0803_00 A célállomás törléséhez jelölje ki a célállomást és nyomja meg a [Törlés] gombot. Nyomja meg a [Igen] gombot a megerősítésére szolgáló képernyőn. Megtörténik a célállomás törlése. Új célállomás hozzáadása. Ell. a célhelyeket és nyomja meg [Ellen rzés] Célhely / Menü Ellen rzés: GB0803_00 Célhely hozzáadásához a nyomja meg a [] gombot, és lépjen vissza a célállomás képernyőre. 7-4

80 Átviteli eredmények és mentési állapotok ellenőrzése > Célhelyek megerősítési képernyője 3 Nyomja meg a [Ellenőrzés] gombot. Ell. a célhelyeket és nyomja meg [Ellen rzés] Célhely / Menü Ellen rzés: GB0803_00 Ha az összes célállomás ellenőrzését befejezte, nyomja meg a [Ellenőrzés] gombot. 4 Nyomja meg a Start gombot. Küldés indítása 7-5

81 Átviteli eredmények és mentési állapotok ellenőrzése > Célhelyek megerősítési képernyője 7-6

82 8 Fax beállítások Ez a fejezet az alábbi témákat tárgyalja: Alapértelmezett faxbeállítások Üzemmód Rendszermenü beállítások Jelentés (- 3.) kazetta Általános beállítások FAX Beállítás és karbantartás

83 Fax beállítások > Alapértelmezett faxbeállítások Alapértelmezett faxbeállítások Ez a szakasz ismerteti a rendszermenüben lévő faxbeállításokat. Üzemmód A rendszermenü az alábbiak szerint kezelhető: Jelenítse meg a képernyőt. MEGJEGYZÉS Ha engedélyezve van a felhasználói bejelentkezés kezelése, akkor a beállításokat csak rendszergazdai jogosultságokkal való bejelentkezés után változtathatja meg. Az alapértelmezett bejelentkezési névvel és jelszóval kapcsolatban lásd a Használati útmutató Felhasználók hozzáadása című részét. Adja meg a bejel. felhaszn.nevet és jelszót. Bejelentkezési felhasználónév Billenty zet Bejelentkezési jelszó Billenty zet Menü Bejelentkezés GB073_00 Konfigurálja a funkciót. Rendszermenü Rendszer/Hálózat Az elérhető funkciókat jeleníti meg. Dátum/Id zít k/energiatakarékos Beállítás/Karbantartás 5/5 GB0054_04 Felfele és lefele görgetéshez használhatók, ha egy képernyőn nem férnek el a megjelenítendő adatok. Dátum/Id zít k/energiatakarékos Dátum/Id 0/0/0 Az elérhető funkciókat jeleníti meg. Dátumformátum Id zóna Auto panelv.áll. Dátum/Id zít k/energiatakarékos - Id zóna DD/MM/YY +09:00 Osaka, Szapporó, Tokió < Vissza Be /4 GB060_00 Visszalép az előző képernyőre. -:00 Nemzetközi dátumvonal (nyugat) Elfogadandó érték beállítása. -:00 Univerzális koordinált id - -0:00 Hawaii /4-09:00 Alaszka OK GB064_00 Visszatérés az eredeti képernyőre módosítások nélkül. A beállítások elfogadása és kilépés. Lásd a Rendszermenü beállítások című részt a következő oldalon, és konfigurálja igény szerint. 8-
