1 A VÁROSI FELSZÍNBORÍTÁS-VÁLTOZÁS VIZSGÁLATA SZEGEDEN ŰR- ÉS LÉGIFELVÉTELEK ALAPJÁN A TÉRBELI FELBONTÁS HATÁSAI A VÁROSI FELSZÍNEK TÉRKÉPEZÉSÉBEN MUCSI LÁSZLÓ, HENITS LÁSZLÓ, GEIGER JÁNOS SZTE TTK Természeti Földrajzi és Geoinformatikai Tanszék Földtani és Őslénytani Tanszék

2 SZEGED gifelvétel (HM Térképészeti Kht) 50 Iparterület Makkosháza Tarján (ltp) Rókus Felsőváros rona űrfelvétel 1972 (USGS, SZTE TFGT) Móraváros Belváros Újszeged Alsóváros

3 Problémafelvetés Városi felszínek változását és annak hatását elemző komplex (pl. űrfelvételeken alapuló) vizsgálatok hiánya. A városi beépítettség hatékony térképezésére a nagy felbontású űrfelvételek alkalmasak, de problémát jelent az összetett felszínborítás miatt a városi területhasználati térképek készítése.

4 Célkitűzések 1. Új adatbázisra és módszertanra épülő megbízható beépítettségi térképek készítése. 2. A beépítettségváltozás térbeli és időbeli elemzésével megbízható adatbázist teremteni a kapcsolódó városökológiai, városklimatológiai vizsgálatokhoz.

5 Felhasznált adatok dátum műhold típusa, szenzor neve sávok száma felbontás Corona 1 Kb. 2 m Landsat MSS 4 80 m Landsat TM 7 30 m (120 m) SPOT HRV 3 20 m Landsat TM 7 30 m (120 m) Landsat ETM m Landsat ETM m (60 m, 120 m) IKONOS m (1 m) Landsat TM 7 30 m (120 m)

6 Módszerek NDVI értékek térbeli vizsgálata a városi felszínborítás változásának pixelalapú elemzéséhez, Autokorreláció az eltérő geometriai felbontás hatásainak elemzése és a városi területhasználat térbeli léptékének megállapítása céljából, Főkomponens analízis és osztályozás a spektrálisan vegyes pixelek elemzése, beépítettségi térkép készítése a főkomponens sávok irányított osztályozásával,

7 Módszerek a változás elemzéséhez Pixelalapú kiértékelés, indexek alkalmazása NDVI=(IR-R)/(IR+R) [-1, 1] intervallumon értelmezett A [-1, 1] intervallumát 0,05 szélességű intervallumokra osztottam fel. 40 osztályt tartalmazó tematikus térkép összevont népszámlálási körzetek

8 35% 30% 25% 1986 százalék 20% 15% Belváros Makkosháza Alsóváros Kiskerti üdülők Ipari övezet 10% 5% 0% -0,2-0,15-0,1-0,05 0 0,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 0,5 0,55 NDVI érték NDVI értékek alakulása néhány jellegzetes beépítésű körzetben 35% 30% 25% 2006 százalék 20% 15% Belváros Makkosháza Alsóváros Kiskerti üdülők Ipari övezet 10% 5% 0% -0,2-0,15-0,1-0,05 0 0,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 0,5 0,55 NDVI érték

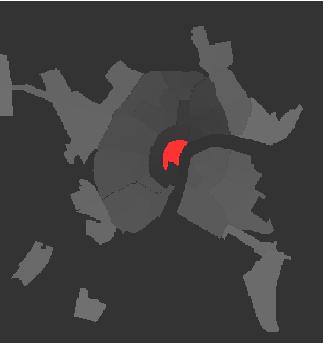

9 -0,9-0,8-0,7-0,6-0,5-0,4-0,3 0,7 0,8 0,9 0,6 0,5 0,4 35% 30% 25% 20% 15% 10% 5% 0% Belváros -0,2-0,1 0 0,1 0,2 0,3 NDVI érték

10 -0,9-0,8-0,7-0,6-0,5-0,4-0,3 0,7 0,8 0,9 0,6 0,5 18% 16% 14% 12% 10% 8% 6% 4% 2% 0% Alsóváros -0,2-0,1 0 0,1 0,2 0,3 0,4 NDVI értékek százalék -1

11 -0,9-0,8-0,7-0,6-0,5-0,4 0,7 0,8 0,9 0,6 30% 25% 20% 15% 10% 5% 0% Makkosháza -0,3-0,2-0,1 0 0,1 0,2 0,3 0,4 0,5 NDVI értékek százalék

12 Tarján és Felsőváros városrészek növényzetének fejlődése Landsat TM, ETM+ 453 (RGB)

13 Léptékprobléma

14 Léptékprobléma százalék 18% 16% 14% 12% 10% 8% 6% 4% 2% 0% -1-0,9-0,8-0,7-0,6-0,5-0,4-0,3-0,2-0,1 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 NDVI értékek MILYEN TÉRBELI FELBONTÁSÚ ŰRFELVÉTEL ALKALMAS A KÜLÖNBÖZŐ BEÉPÍTETTSÉGI TÍPUSOK ELEMZÉSÉRE?

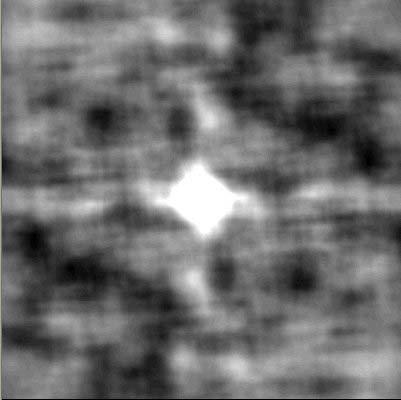

15 Városi reflektancia léptékének vizsgálata 2D autokorrelációval Belváros Alsóváros Makkosháza Kertváros

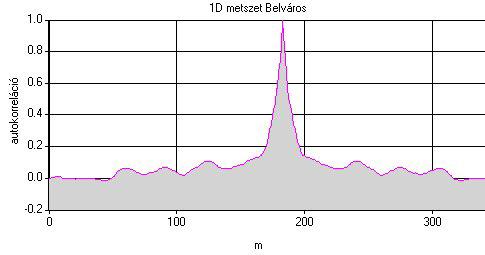

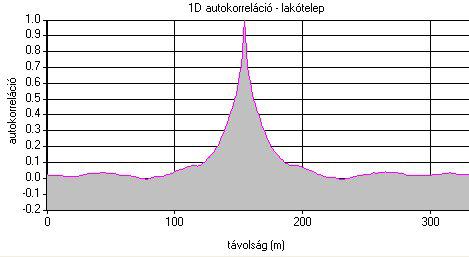

16 1D metszetek és a lépték meghatározása Belváros Alsóváros Makkosháza Kertváros A városi reflektancia léptékének megállapítása a 0,1-es autokorrelációs értek szerinti csúcsszélességnél történt

17 Az autokorrelációs vizsgálat eredménye A szegedi beépítési típusok reflektanciájának eltérő léptékei (10-60 m) miatt mindenképpen egy 10 m alatti felbontású űrfelvétel szükséges a felszínborítás pontos és hatékony térképezéséhez, ezáltal csökkenthető a vegyes (határátmeneti) pixelek súlya az elemzéskor. Ezt a feltételt az IKONOS műhold szenzora által készített 4 m felbontású multispektrális képek elégítik ki.

18 Beépítettségi térkép készítése IKONOS felvételből főkomponens analízis módszerével Városökológiai modellek alapadata a beépítettségi térkép IKONOS felvétel 2004-ből Spektrálisan vegyes pixelek elemzésére a vizsgált módszerek közül a főkomponens elemzés bizonyult a leghatékonyabbnak Az első három főkomponens sáv tartalmazza a 4- sávos multispektrális felvétel információtartalmának 97%-át.

19 PCA módszerrel előállított kompozit

20 Felszínborítottsági térkép VIS modell

21 Összefoglalás-Eredmények A célkitűzéseknek megfelelően sikerült megállapítani a városi reflektancia térbeli léptékének mértékét a különböző beépítési típusokra. Az NDVI értékek idősoros elemzésével bizonyítottam a zöldfelületi arányok változását (a beépítettség növekedése, ill. a zöldfelület növekedése) egyes beépítési típusok esetében, adott városrészekben. IKONOS űrfelvétel alapján elkészítettem egy nagy pontosságú városi felszínborítottsági térképet, mely támogatja a környezeti folyamatok nagy méretarányú modellezését, ill. a városökológiai tervezés bemenő alapadatául szolgálhat.

22 Köszönöm a figyelmet!
