1 FŰTÉS, HŰTÉS EGYSZERŰEN Nagyprojektekkel az élhetőbb Fővárosért MET XXII. MAGYAR ENERGIA SZIMPÓZIUM szeptember 20. Orbán Tibor FŐTÁV Zrt. műszaki vezérigazgató-helyettes MaTáSzSz elnök BME címzetes egyetemi docens

2 Forrás: 4th Generation District Heating (4GDH) Integrating smart thermal grids into future sustainable energy systems (Henrik Lund, Sven Werner, Robin Wiltshire, Svend Svendsen, Jan Eric Thorsen, Frede Hvelplund, Brian Vad Mathiesen) Cím: 1116 Budapest, Kalotaszeg u. 31. Távhőtrendek a világban G: G: G: G: Társadalmi motiváció: Kényelem, biztonság Hőhordozó közeg: >200 o C gőz Hőforrások: Széntüzelésű gőzkazánok, szén- és hulladéktüzelésű fűtőerőművek Hőtárolók Hőszállítás: Helyszínen szigetelt acélcsövek Hőleadók: >90 o C-os radiátorok Mérés: felhasznált gőzmennyiség Társadalmi motiváció: Tüzelőanyag megtakarítás, költségcsökkentés Hőhordozó közeg: >100 o C forróvíz Hőforrások: Szén- olaj- és hulladéktüzelésű fűtőerőművek, fűtőművek Hőtárolók Hőszállítás: Helyszínen szigetelt acélcsövek Hőleadók: max.90 o C-os radiátorok Mérés: áramlásmérők, hőmennyiségmérők, éves vagy havi leolvasás, esetenként költségmegosztók Társadalmi motiváció: Energiamegtakarítás, ellátásbiztonság Hőhordozó közeg: <100 o C melegvíz Hőforrások: Diverzifikált tüzelőanyag bázisú kapcsolt energiatermelés, különféle zöldenergiák, hulladék, hulladékhők Hőtárolók Hőszállítás: Előre hőszigetelt acélcsövek Hőleadók: >70 o C-os radiátorok Mérés: hőmennyiség-mérők, gyakori távleolvasás Társadalmi motiváció: Veszteségcsökkentés, fenntarthatóság, klímavédelem Hőhordozó közeg <50-70 o C melegvíz Hőforrások: Diverzifikált tüzelőanyag bázisú kapcsolt energiatermelés, különféle zöldenergiák, hulladék, hulladékhők, Jövő energiaforrásai Szezonális hőtárolás Hőszállítás: Előre hőszigetelt acélcsövek, műanyagcsövek Hőleadók: <40 o C-os radiátorok Mérés: fogyasztó központú okos mérés Integrálódás az okos energia rendszerekbe (villamos energia, földgáz, víz-csatorna, hidegmeleg) Villamos rendszerszabályozás Távhűtés

3 Forrás: 4th Generation District Heating (4GDH) Integrating smart thermal grids into future sustainable energy systems (Henrik Lund, Sven Werner, Robin Wiltshire, Svend Svendsen, Jan Eric Thorsen, Frede Hvelplund, Brian Vad Mathiesen) Cím: 1116 Budapest, Kalotaszeg u. 31. Távhőtrendek a világban

4 1G 4G útján a hazai távhőben (is) Üzembe helyezik az Országház távfűtési rendszerét A Gellért Szállóban üzembe helyezik a távfűtést 1950-es évek Az elégetett hulladékból előállított hővel fűtenek Kőbányai Sörgyár 354 lakást, a Csepeli Vasmű 210 lakást fűt. Elindul a tömeges távhőellátás (Révész utcai Erőmű, Kelenföldi Erőmű) Iparosított technológiával épített lakások, lakótelepek építése Átadják a Mályi-Miskolc geotermikus projektet CNG busztöltőállomás a kaposvári fűtőműben 4

5 Cím: 1116 Budapest, Kalotaszeg u. 31. A bécsi távhő A város összes hőigényének 38 %-át a távhőszolgáltatás biztosítja. A rendszer szigetüzemű kis rendszerek módszeres és fokozatos összekapcsolásával alakult ki. Spittelau Hulladékhasznosító Dinamikusan növekvő távhőpiac Mű a város szívében (egyik alaperőműként) Simmering (kapcsolt hőtermelő) Fernheizwerk SÜD (csúcs 5

6 A göteborgi távhő Nyolc szigetüzemű távhőrendszer integrációja Nagy mennyiségű kommunális hulladékhasznosítás Ipari hulladékhő (Shell olajfinomító) hasznosítás Tisztított szennyvíz hőjének hasznosítása (olcsó villamos energiából hőszivattyúval) Biogáz alapú kapcsolt energiatermelés Csúcs olaj és földgáz tüzelésű kazánokkal Integrált távhőrendszer, diverzifikált, energetikailag igen hatékony hőforrások Járható közműalagút 6

7 A budapesti távhőszolgáltatás számokban 17 kerületben lakossági ügyfél ( lakás, közület, 331 garázs) nem lakossági ügyfél (764 KKI) 37 millió lm 3 fűtött légtér 546 nyvkm üzemelő primer távvezeték db hőközpont (3.454 db saját; db távfelügyelt) db lakáskészülék MW beépített hőkapacitás (~600 MW saját) 650 MW kapcsolt villamos kapacitás ~1,4 TWh/év kapcsoltan termelt villamos energia 11,8 PJ/év kiadott hőmennyiség (2017.) 30,3 GWh/év villamosenergia-igény (2017.) Magyarország primerenergia-mérlegében ~2% a budapesti távhő részesedése A FŐTÁV a hazai távhőszektor zászlóshajója Szigetüzemű távhőrendszerek, távhőmentes Belváros 7

8 A budapesti távhőszolgáltatás számokban 2014-ig csökkenő, azóta növekvő hőigények Nagyarányú földgázfüggőség +8% 94,3% Csökkenő saját hőtermelési részarány 32% <10% Jelentős társadalmi haszon lakás gázigénye 8 millió db fa

9 A vásárolt hő átlagos hőára súlyozott átlag Ft/GJ

10 A budapesti távhő főbb problémái Nagy szigetüzemű távhőrendszerek távvezetéki összeköttetés nélkül => Monopolhelyzetben lévő külső hőtermelők (hosszú távú szerződések, take or pay hőmennyiségek) => Hőtermelői verseny hiánya (relatíve magas termelői hőárak, súlyozott átlag Ft/GJ) => Drága hőtermelés (a távhő költségek 75-85%-a energiaköltség) => => Magas fogyasztói teher => Problémás piacbővítés Nagyon magas (90-95%) földgáz részarány Távhő nélküli belső kerületek 10

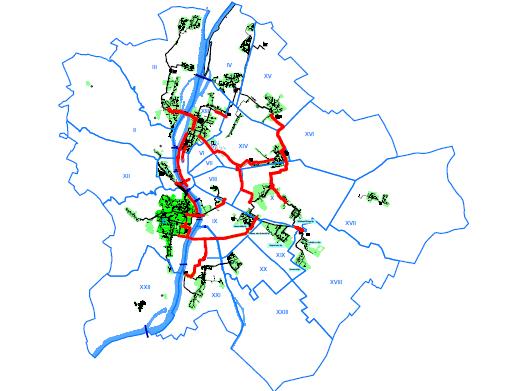

11 Észak-Buda 20 MW biomassza Cím: 1116 Budapest, Kalotaszeg u. 31. Jövőbeni állapot integrált rendszer új, megújuló hőforrásokkal Egységes fővárosi távhőrendszer, Új hőforrások rendszerintegrációja Észak-Buda Észak-Pest Észak-Pest-Füredi-Kispest csillagpont Liget-NOK-Eiffel projekt Dél-Buda-Észak-Pest Erzsébet-híd-Városháza Újpalota-Füredi-Kispest Kőbánya 20 MW biomassza Csepel-Kelenföld-Kispest Kispest 20 MW geotermikus Új kooperációs vezeték Ócsai út MW hulladék /??/

12 Erzsébet hídi gerincvezeték Városháza távhőellátása Nyomvonal: ~1.260 nyfm Dimenzió: 2 x DN 600 / 400 Induló akna: I. ker. Hadnagy utca Fogadó akna: V. ker. Városház utca Célja: az V. kerületi fogyasztók (Belváros) távhőellátása Megvalósulás: 2018/19 Új fogyasztói potenciál: ~30 MW (Ferenciek tere és környéke) 12

13 A Március 15. tér és a Városháza utca között a vezeték járható alagútba kerül 13

14 Az egységes távhőrendszert és új, zöld hőforrásokat megvalósító grandprojekt Indikátorai L>50 nyvkm nagyátmérőjű távvezetékpár létesítése; 7 db szivattyúállomás létesítése; 200 MW, 1 PJ/év piacbővítés; 2x20 /2x40/ MW biomassza és MW új hulladékbázisú hőtermelő kapacitás létesítése; Szt. István krt. Bajcsy-Zs.út Kiskörút: 8-16 t/év porkibocsátás elmaradása; millió m 3 /év földgázkiváltás; kt/év CO 2 kibocsátás elmaradása; 1 GJ/év alapenergiahordozó-megtakarítás beruházási költségigénye <50 eft/gj/év; 1 t/év ÜHG kibocsátás csökkenés beruházási költségigénye <850 eft/t/év; 14

15 Termelt hőmix a teljesen integrált rendszerben 15

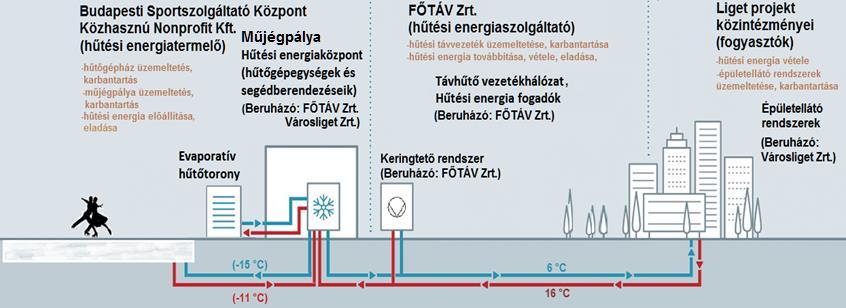

16 Városliget közintézményeinek hűtése (1) 7,301 MW hűtési kapacitásigény kiszolgálása A Műjégpálya hűtőberendezéseit a tervezett közintézmények levegőhűtésében hasznosítjuk úgy, hogy a Műjégpálya hűtőgépházából kiindulva, szivattyúzás segítségével, hűtési távvezetékeken keresztül látjuk el az épületeket alacsony hőmérsékletű hűtővízzel (6/16 o C). 16

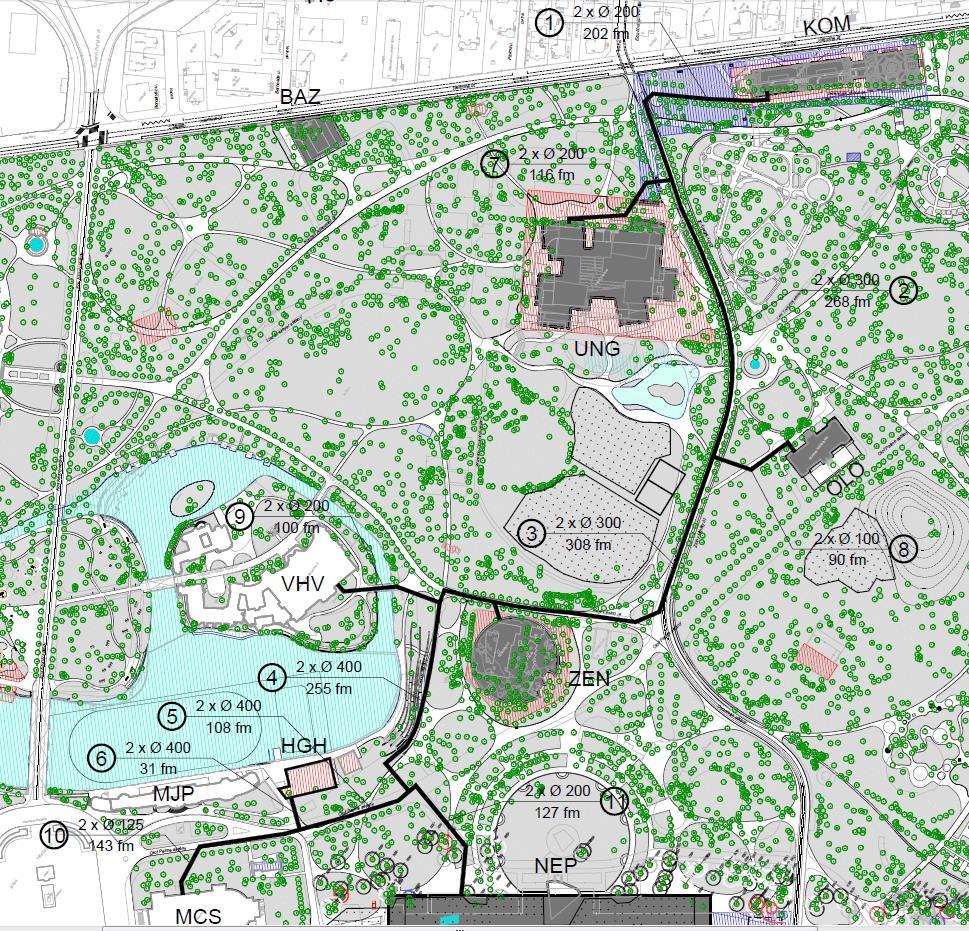

17 Városliget közintézményeinek hűtése (2) Fogyasztó Jel Hűtési igény (kw) Magyar Zene Háza ZEN 268 Közlekedési Múzeum KOM 749 Nemzeti Galéria UNG Olof Palme Ház OLO 380 Néprajzi Múzeum NEP Városligeti Műjégpálya MJP 160 Vajdahunyad Vára VHV Műcsarnok MCS 800 Összesen Típus Szakaszok nyvfm DN63/57 KPE 0 40 DN75/65 KPE DN110/100 KPE 8 90 DN140/125 KPE DN 225/200 KPE 1,7,9, DN 355/300 KPE 3,2 576 DN 450/400 KPE 4,5,6 394 Összesen 1 818

18 Városliget közintézményeinek hűtése (3) Az épületgépészeti megoldásoknak úgy kell megvalósulniuk, hogy azok a teljes Városliget területén lehetőleg láthatatlanok maradjanak, annak érdekében, hogy az építész tervezők víziója ne sérüljön. 4,2 MW új hűtőkompresszor + új hűtőköri elemek Új nyomástartó és keringtető rendszer nyfm új távhűtő vezeték Megvalósítás Az épületenkénti kompakt levegő-víz hűtéshez képest ez a megoldás MWh/év villamos energia megtakarítást eredményez évente, amelyből 670 t/év CO 2eq elmaradás realizálható. 18

19 Légminőség-élet index A légszennyezésben hazánk nem csupán a régió, de egész Európa harmadik legfenyegetettebb országa. A térségben Lengyelországban átlagosan 1,29; Szlovákiában 1,2; Magyarországon pedig 1,12 évvel élnek kevesebbet az emberek a légszennyezés miatt. Forrás: / 19

20 Advance Tower (1,52 MW) A távhőpiac óta folyamatosan bővül Millpark East és West Irodaházak (1,68 MW) Alkotmányvédelmi Hivatal (1,46 MW) Corvin Irodaház (5,05 MW) XIII. Glória lakópark (324 lakás) XI. Elite park (732 lakás) IX. Allure Residence lakópark (526 lakás) Pannon Park (6,23 MW) 20

21 KÖSZÖNÖM A FIGYELMET SZERESSÜK AZ ENERGETIKÁT, SZERESSÜK A TÁVFŰTÉST! torban@fotav.hu
