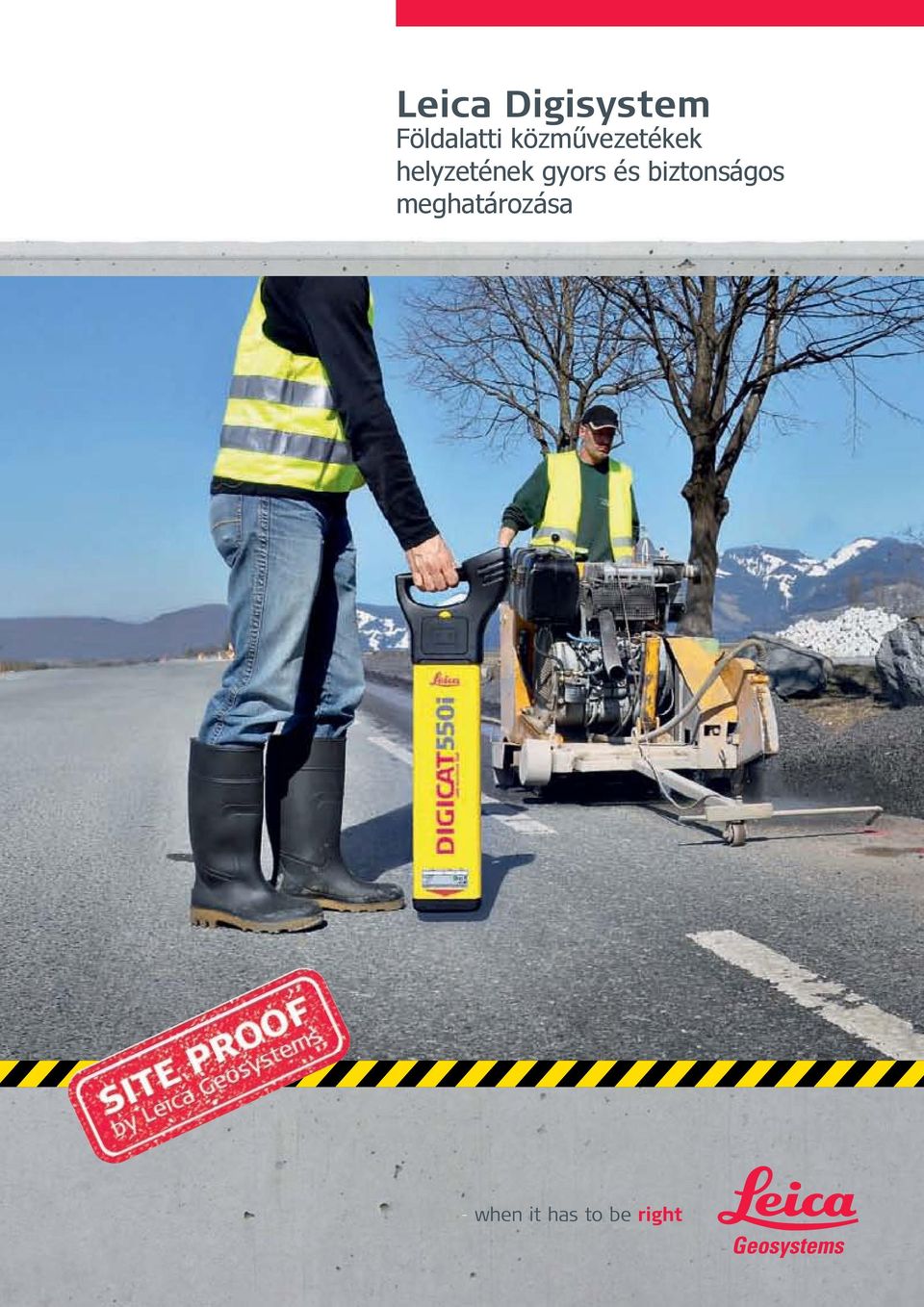

1 Leica Digisystem Földalatti közművezetékek helyzetének gyors és biztonságos meghatározása

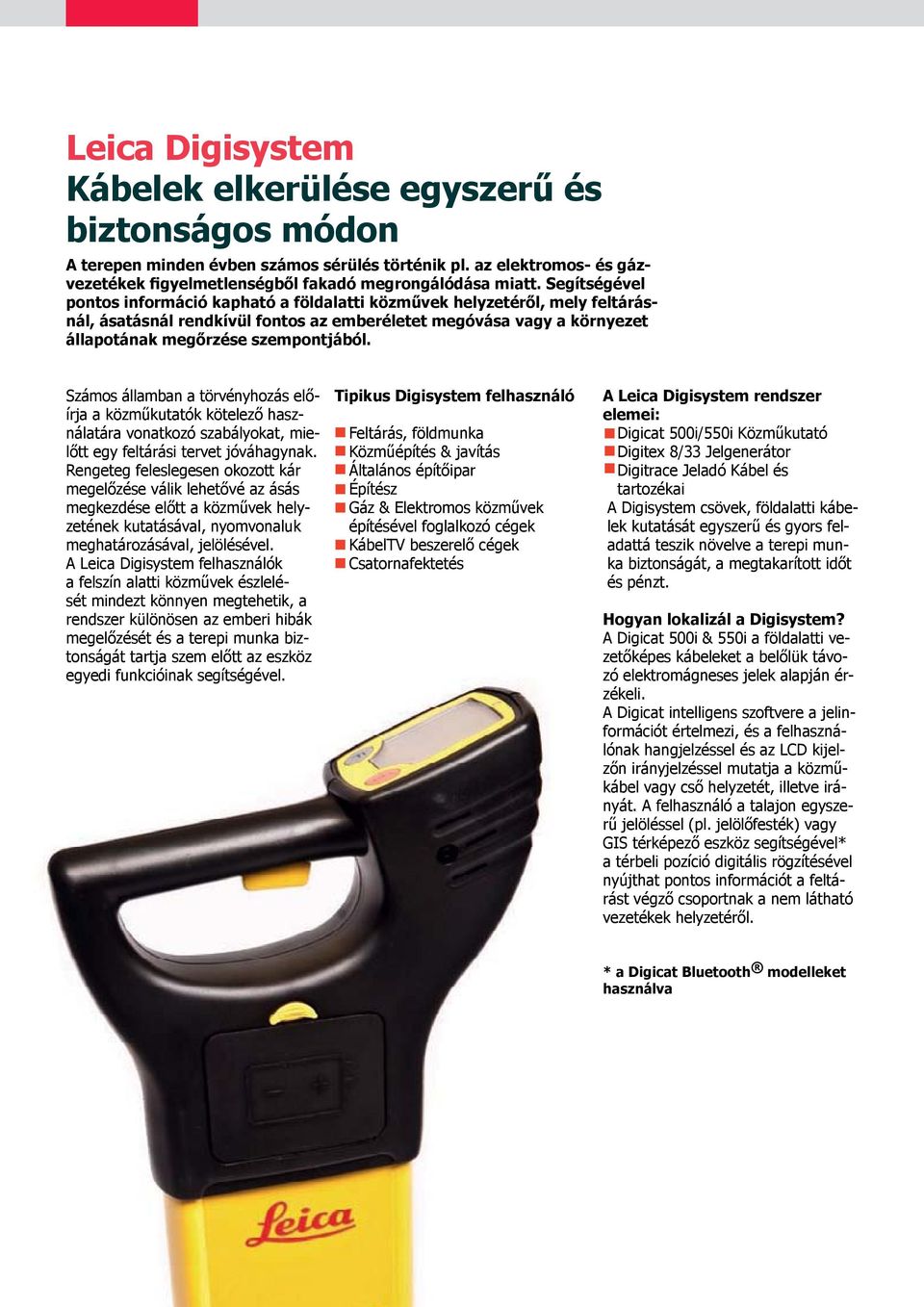

2 Leica Digisystem Kábelek elkerülése egyszerű és biztonságos módon A terepen minden évben számos sérülés történik pl. az elektromos- és gázvezetékek figyelmetlenségből fakadó megrongálódása miatt. Segítségével pontos információ kapható a földalatti közművek helyzetéről, mely feltárásnál, ásatásnál rendkívül fontos az emberéletet megóvása vagy a környezet állapotának megőrzése szempontjából. Számos államban a törvényhozás előírja a közműkutatók kötelező használatára vonatkozó szabályokat, mielőtt egy feltárási tervet jóváhagynak. Rengeteg feleslegesen okozott kár megelőzése válik lehetővé az ásás megkezdése előtt a közművek helyzetének kutatásával, nyomvonaluk meghatározásával, jelölésével. A Leica Digisystem felhasználók a felszín alatti közművek észlelését mindezt könnyen megtehetik, a rendszer különösen az emberi hibák megelőzését és a terepi munka biztonságát tartja szem előtt az eszköz egyedi funkcióinak segítségével. Tipikus Digisystem felhasználó Feltárás, földmunka Közműépítés & javítás Általános építőipar Építész Gáz & Elektromos közművek építésével foglalkozó cégek KábelTV beszerelő cégek Csatornafektetés A Leica Digisystem rendszer elemei: Digicat 500i/550i Közműkutató Digitex 8/33 Jelgenerátor Digitrace Jeladó Kábel és tartozékai A Digisystem csövek, földalatti kábelek kutatását egyszerű és gyors feladattá teszik növelve a terepi munka biztonságát, a megtakarított időt és pénzt. Hogyan lokalizál a Digisystem? A Digicat 500i & 550i a földalatti vezetőképes kábeleket a belőlük távozó elektromágneses jelek alapján érzékeli. A Digicat intelligens szoftvere a jelinformációt értelmezi, és a felhasználónak hangjelzéssel és az LCD kijelzőn irányjelzéssel mutatja a közműkábel vagy cső helyzetét, illetve irányát. A felhasználó a talajon egyszerű jelöléssel (pl. jelölőfesték) vagy GIS térképező eszköz segítségével* a térbeli pozíció digitális rögzítésével nyújthat pontos információt a feltárást végző csoportnak a nem látható vezetékek helyzetéről. * a Digicat Bluetooth modelleket használva

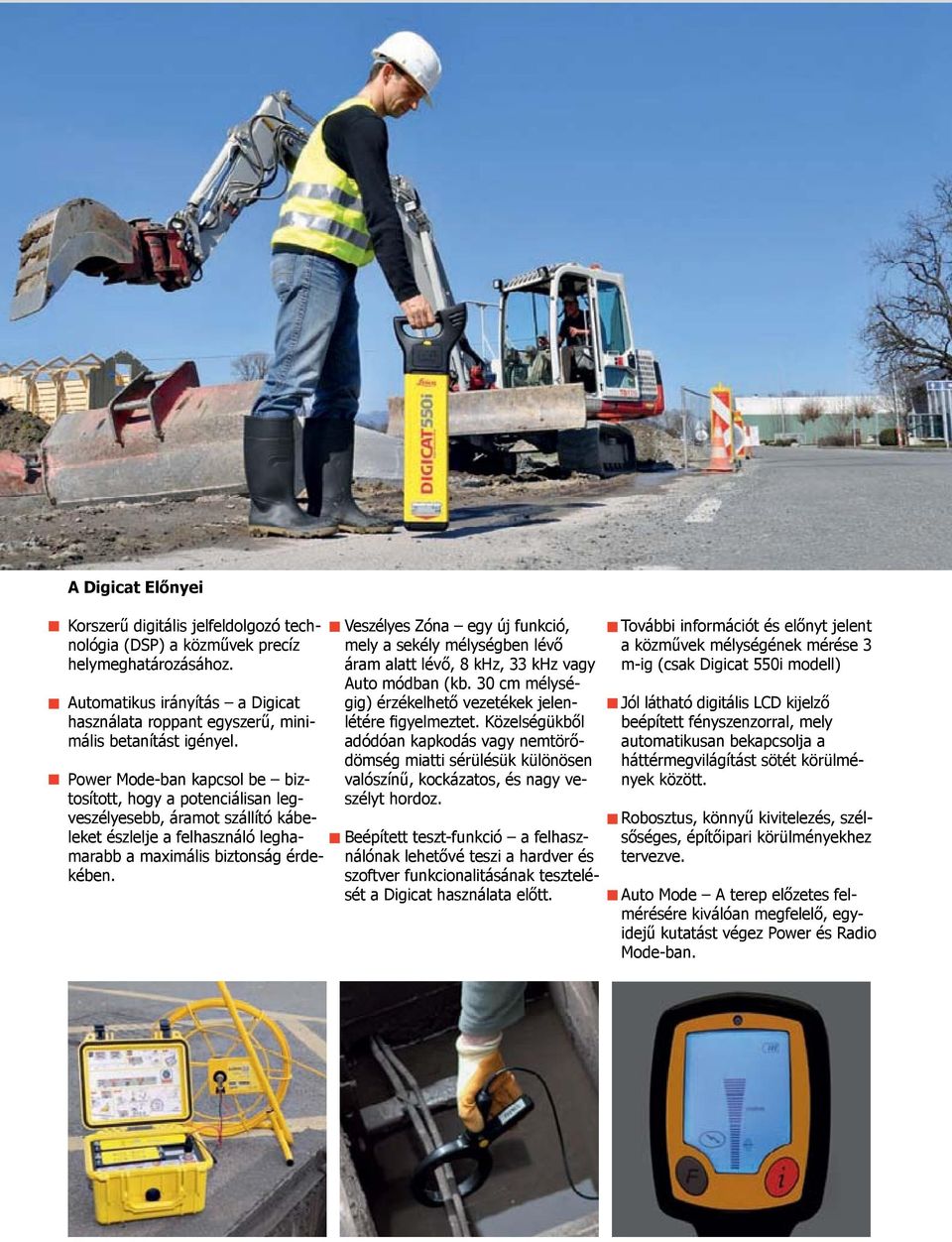

3 A Digicat Előnyei Korszerű digitális jelfeldolgozó technológia (DSP) a közművek precíz helymeghatározásához. Automatikus irányítás a Digicat használata roppant egyszerű, minimális betanítást igényel. Power Mode-ban kapcsol be biztosított, hogy a potenciálisan legveszélyesebb, áramot szállító kábeleket észlelje a felhasználó leghamarabb a maximális biztonság érdekében. Veszélyes Zóna egy új funkció, mely a sekély mélységben lévő áram alatt lévő, 8 khz, 33 khz vagy Auto módban (kb. 30 cm mélységig) érzékelhető vezetékek jelenlétére figyelmeztet. Közelségükből adódóan kapkodás vagy nemtörődömség miatti sérülésük különösen valószínű, kockázatos, és nagy veszélyt hordoz. Beépített teszt-funkció a felhasználónak lehetővé teszi a hardver és szoftver funkcionalitásának tesztelését a Digicat használata előtt. További információt és előnyt jelent a közművek mélységének mérése 3 m-ig (csak Digicat 550i modell) Jól látható digitális LCD kijelző beépített fényszenzorral, mely automatikusan bekapcsolja a háttérmegvilágítást sötét körülmények között. Robosztus, könnyű kivitelezés, szélsőséges, építőipari körülményekhez tervezve. Auto Mode A terep előzetes felmérésére kiválóan megfelelő, egyidejű kutatást végez Power és Radio Mode-ban.

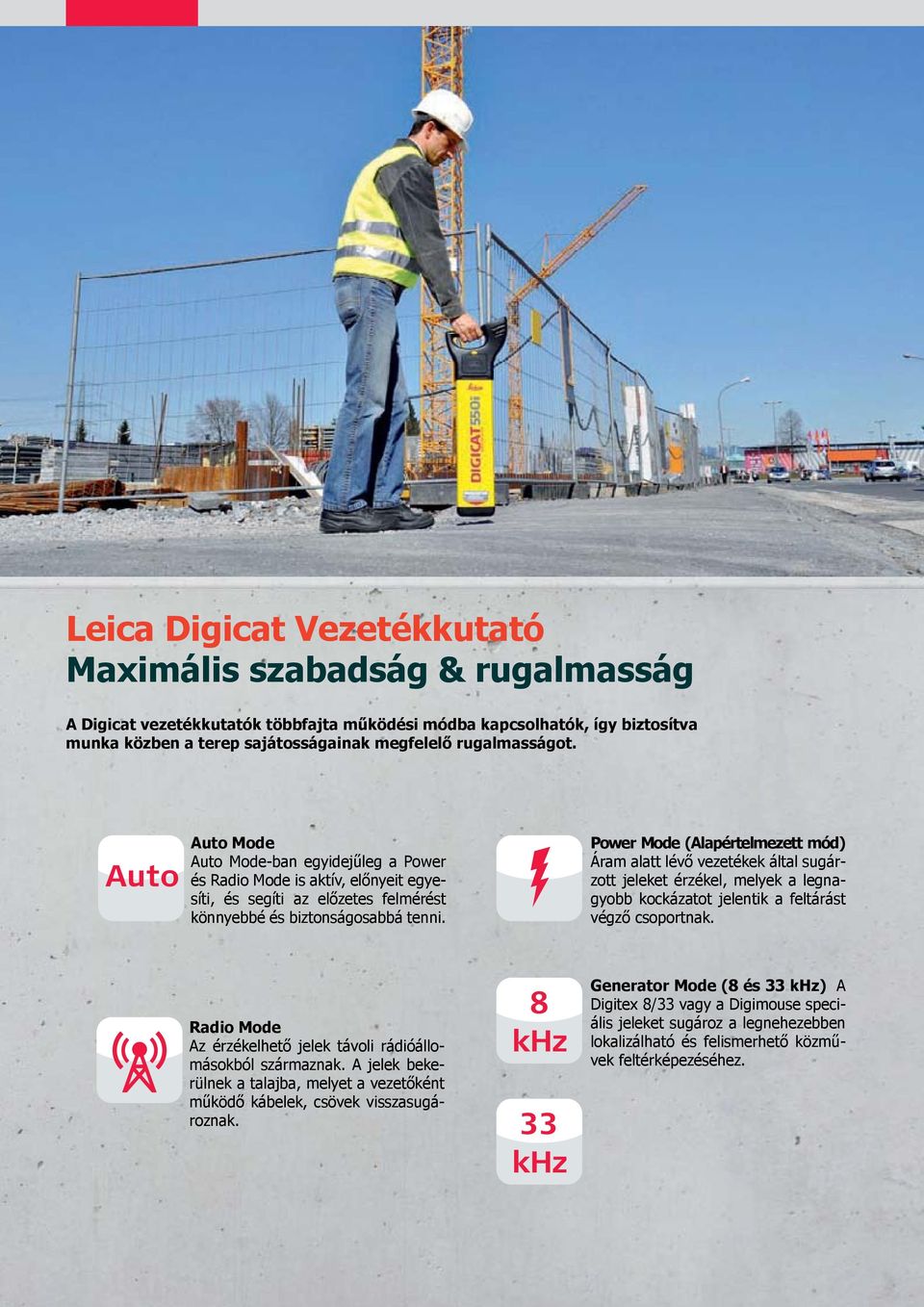

4 Leica Digicat Vezetékkutató Maximális szabadság & rugalmasság A Digicat vezetékkutatók többfajta működési módba kapcsolhatók, így biztosítva munka közben a terep sajátosságainak megfelelő rugalmasságot. Auto Auto Mode Auto Mode-ban egyidejűleg a Power és Radio Mode is aktív, előnyeit egyesíti, és segíti az előzetes felmérést könnyebbé és biztonságosabbá tenni. Power Mode (Alapértelmezett mód) Áram alatt lévő vezetékek által sugárzott jeleket érzékel, melyek a legnagyobb kockázatot jelentik a feltárást végző csoportnak. Radio Mode Az érzékelhető jelek távoli rádióállomásokból származnak. A jelek bekerülnek a talajba, melyet a vezetőként működő kábelek, csövek visszasugároznak. 8 khz 33 khz Generator Mode (8 és 33 khz) A Digitex 8/33 vagy a Digimouse speciális jeleket sugároz a legnehezebben lokalizálható és felismerhető közművek feltérképezéséhez.

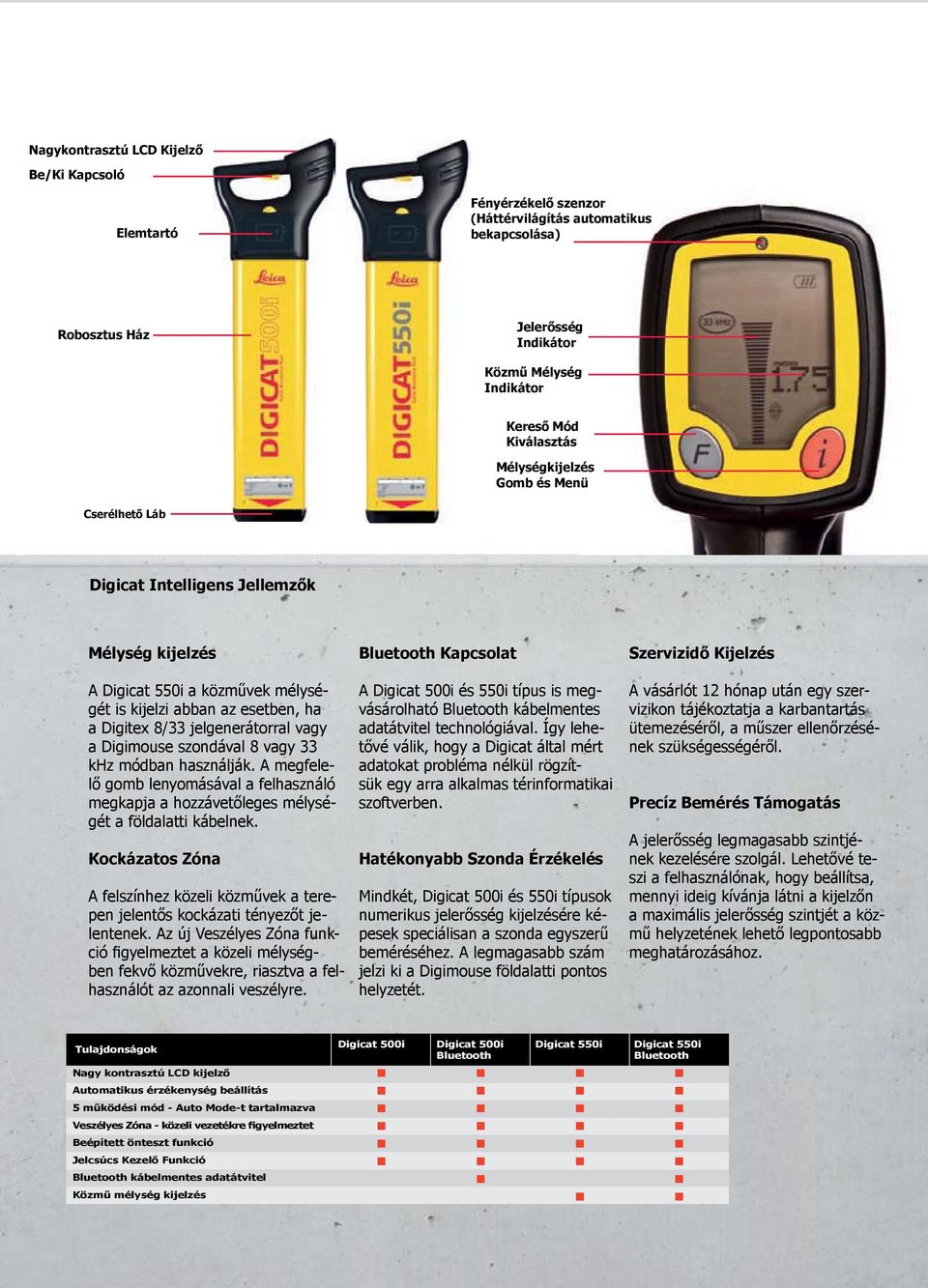

5 Nagykontrasztú LCD Kijelző Be/Ki Kapcsoló Elemtartó Fényérzékelő szenzor (Háttérvilágítás automatikus bekapcsolása) Robosztus Ház Jelerősség Indikátor Közmű Mélység Indikátor Kereső Mód Kiválasztás Mélységkijelzés Gomb és Menü Cserélhető Láb Digicat Intelligens Jellemzők Mélység kijelzés A Digicat 550i a közművek mélységét is kijelzi abban az esetben, ha a Digitex 8/33 jelgenerátorral vagy a Digimouse szondával 8 vagy 33 khz módban használják. A megfelelő gomb lenyomásával a felhasználó megkapja a hozzávetőleges mélységét a földalatti kábelnek. Kockázatos Zóna A felszínhez közeli közművek a terepen jelentős kockázati tényezőt jelentenek. Az új Veszélyes Zóna funkció figyelmeztet a közeli mélységben fekvő közművekre, riasztva a felhasználót az azonnali veszélyre. Bluetooth Kapcsolat A Digicat 500i és 550i típus is megvásárolható Bluetooth kábelmentes adatátvitel technológiával. Így lehetővé válik, hogy a Digicat által mért adatokat probléma nélkül rögzítsük egy arra alkalmas térinformatikai szoftverben. Hatékonyabb Szonda Érzékelés Mindkét, Digicat 500i és 550i típusok numerikus jelerősség kijelzésére képesek speciálisan a szonda egyszerű beméréséhez. A legmagasabb szám jelzi ki a Digimouse földalatti pontos helyzetét. Szervizidő Kijelzés A vásárlót 12 hónap után egy szervizikon tájékoztatja a karbantartás ütemezéséről, a műszer ellenőrzésének szükségességéről. Precíz Bemérés Támogatás A jelerősség legmagasabb szintjének kezelésére szolgál. Lehetővé teszi a felhasználónak, hogy beállítsa, mennyi ideig kívánja látni a kijelzőn a maximális jelerősség szintjét a közmű helyzetének lehető legpontosabb meghatározásához. Tulajdonságok Digicat 500i Digicat 500i Bluetooth Digicat 550i Digicat 550i Bluetooth Nagy kontrasztú LCD kijelző Automatikus érzékenység beállítás 5 működési mód - Auto Mode-t tartalmazva Veszélyes Zóna - közeli vezetékre figyelmeztet Beépített önteszt funkció Jelcsúcs Kezelő Funkció Bluetooth kábelmentes adatátvitel Közmű mélység kijelzés

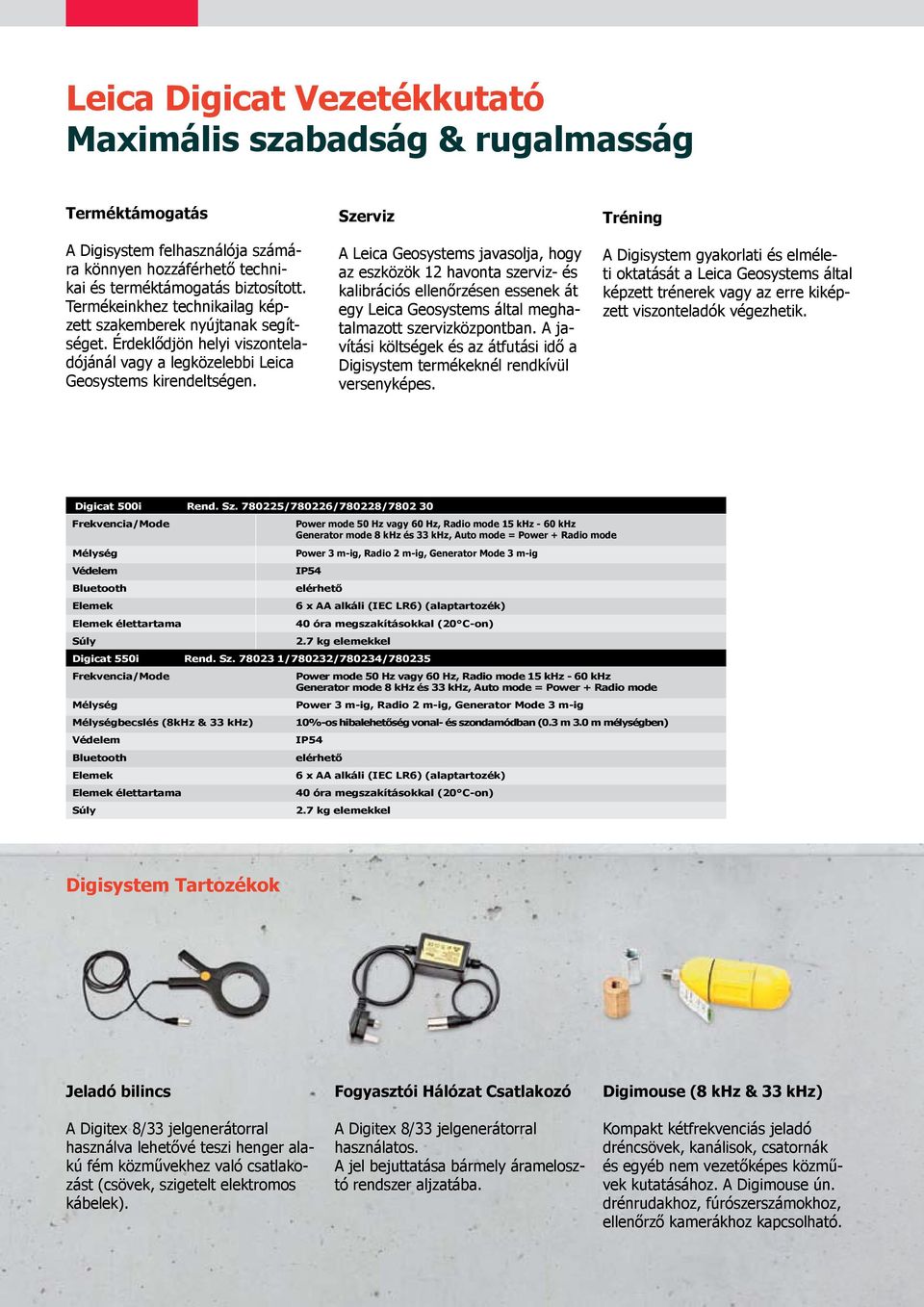

6 Leica Digicat Vezetékkutató Maximális szabadság & rugalmasság Terméktámogatás A Digisystem felhasználója számára könnyen hozzáférhető technikai és terméktámogatás biztosított. Termékeinkhez technikailag képzett szakemberek nyújtanak segítséget. Érdeklődjön helyi viszonteladójánál vagy a legközelebbi Leica Geosystems kirendeltségen. Szerviz A Leica Geosystems javasolja, hogy az eszközök 12 havonta szerviz- és kalibrációs ellenőrzésen essenek át egy Leica Geosystems által meghatalmazott szervizközpontban. A javítási költségek és az átfutási idő a Digisystem termékeknél rendkívül versenyképes. Tréning A Digisystem gyakorlati és elméleti oktatását a Leica Geosystems által képzett trénerek vagy az erre kiképzett viszonteladók végezhetik. Digicat 500i Rend. Sz /780226/780228/ Frekvencia/Mode Power mode 50 Hz vagy 60 Hz, Radio mode 15 khz - 60 khz Generator mode 8 khz és 33 khz, Auto mode = Power + Radio mode Mélység Védelem Bluetooth Elemek Elemek élettartama Súly Power 3 m-ig, Radio 2 m-ig, Generator Mode 3 m-ig IP54 elérhető 6 x AA alkáli (IEC LR6) (alaptartozék) 40 óra megszakításokkal (20 C-on) 2.7 kg elemekkel Digicat 550i Rend. Sz /780232/780234/ Frekvencia/Mode Mélység Mélységbecslés (8kHz & 33 khz) Védelem Bluetooth Elemek Elemek élettartama Súly Power mode 50 Hz vagy 60 Hz, Radio mode 15 khz - 60 khz Generator mode 8 khz és 33 khz, Auto mode = Power + Radio mode Power 3 m-ig, Radio 2 m-ig, Generator Mode 3 m-ig 10%-os hibalehetőség vonal- és szondamódban (0.3 m 3.0 m mélységben) IP54 elérhető 6 x AA alkáli (IEC LR6) (alaptartozék) 40 óra megszakításokkal (20 C-on) 2.7 kg elemekkel Digisystem Tartozékok Jeladó bilincs A Digitex 8/33 jelgenerátorral használva lehetővé teszi henger alakú fém közművekhez való csatlakozást (csövek, szigetelt elektromos kábelek). Fogyasztói Hálózat Csatlakozó A Digitex 8/33 jelgenerátorral használatos. A jel bejuttatása bármely áramelosztó rendszer aljzatába. Digimouse (8 khz & 33 khz) Kompakt kétfrekvenciás jeladó dréncsövek, kanálisok, csatornák és egyéb nem vezetőképes közművek kutatásához. A Digimouse ún. drénrudakhoz, fúrószerszámokhoz, ellenőrző kamerákhoz kapcsolható.

7 Leica Digitex Jelgenerátor Közvetlen kapcsolódás Kapcsolja a Digitex 8/33 jelgenerátort egy vezetőképes közmű szelepéhez, csapjához vagy más hozzáférési pontjához. Kapcsolódás jeladó bilinccsel A Jeladó bilincs a Digitex 8/33 által gerjesztett jelet csövekre vagy más élő elektromos kábelekre továbbítja. Az ellátás nem szakítja meg a jelet, a felhasználó nincs veszélyeztetve az áram alatt lévő kábelektől. Indukció A Digitex 8/33 jelet indukál a földalatti csövekbe vagy kábelekbe. Ez egy gyors és kényelmes megoldás, amikor a közvetlen kapcsolás vagy jeladó bilincs használata nem lehetséges. Gyorshasználati útmutató Tartozék Tároló Rekesz Digitex 8/33 Cikkszám Frekvencia / Mode 8 khz vagy 33 khz, kapcsolt módban konstans kettős frekvencia Kutatási hatótávolság Indukciósan 150 m, kapcsoltan 250 m Védelem IP67 (becsukott állapotban) Tartozékok Krokidilcsipesz véggel rendelkező kábel földelő rúddal Elemek 4 x C alkaline (IEC LR14) (supplied) Elemek élettartama 40 óra folyamatos használat Súly 2.95 kg standard tartozékokkal és elemekkel Elemfedél Csatlakozó aljzat Felhasználói beállítások Leica Digitrace Jeladó Kábel A Digitrace kábel Digicat vezetékkutatóval és a Digitex 8/33 vagy más típusú jelgenerátorral nemfémes csatornák, vezetékek, dréncsöveken kutatását teszi lehetővé. A Digitrace egy orsószerűen feltekert üvegszál borítású rézből készült vezeték 30, 50 és 80 m-es kiszerelésben. Az üvegszálas vezetéket a keresendő közműbe kell fokozatosan behelyezni. Amint a Digitex 8/33 csatlakoztatva van, a jel a Digicat-tel követhető a felszínen. Üvegszál rúd Szonda Digitrace 30/50/80 rend. Sz /731051/ (30/50/80 üvegszál bevonatú vezetőképes rézkábel) Védelem IP57 Tartozékok Digitex 8/33 hoz való kábelszett Súly 3.0 kg/3.25 kg/3.5 kg

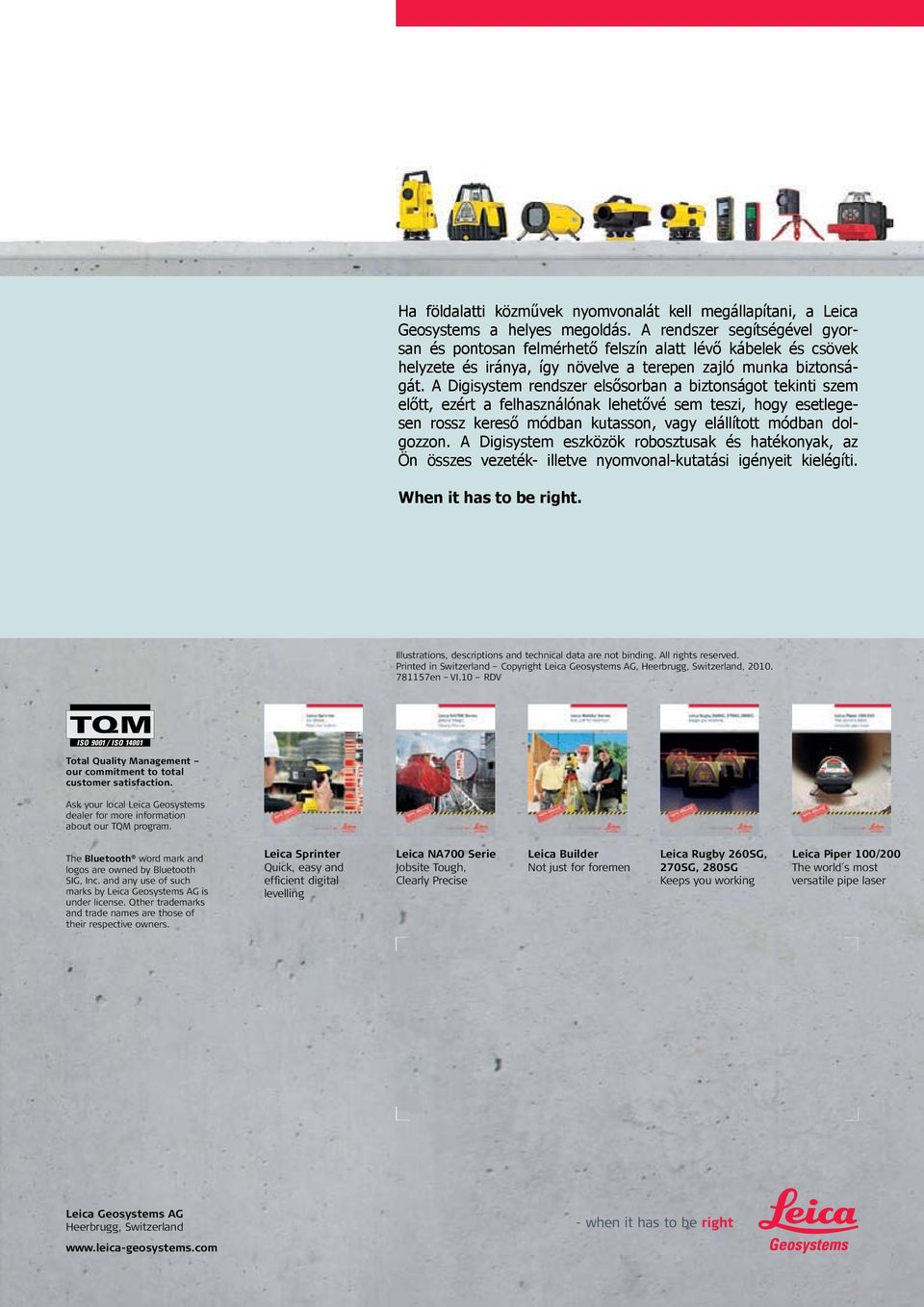

8 Ha földalatti közművek nyomvonalát kell megállapítani, a Leica Geosystems a helyes megoldás. A rendszer segítségével gyorsan és pontosan felmérhető felszín alatt lévő kábelek és csövek helyzete és iránya, így növelve a terepen zajló munka biztonságát. A Digisystem rendszer elsősorban a biztonságot tekinti szem előtt, ezért a felhasználónak lehetővé sem teszi, hogy esetlegesen rossz kereső módban kutasson, vagy elállított módban dolgozzon. A Digisystem eszközök robosztusak és hatékonyak, az Ön összes vezeték- illetve nyomvonal-kutatási igényeit kielégíti. When it has to be right. Illustrations, descriptions and technical data are not binding. All rights reserved. Printed in Switzerland Copyright Leica Geosystems AG, Heerbrugg, Switzerland, en VI.10 RDV Total Quality Management our commitment to total customer satisfaction. Ask your local Leica Geosystems dealer for more information about our TQM program. The Bluetooth word mark and logos are owned by Bluetooth SIG, Inc. and any use of such marks by Leica Geosystems AG is under license. Other trademarks and trade names are those of their respective owners. Leica Sprinter Quick, easy and efficient digital levelling Leica NA700 Serie Jobsite Tough, Clearly Precise Leica Builder Not just for foremen Leica Rugby 260SG, 270SG, 280SG Keeps you working Leica Piper 100/200 The world s most versatile pipe laser Leica Geosystems AG Heerbrugg, Switzerland
