Mágneses tér anyag kölcsönhatás leírása

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Mágneses tér anyag kölcsönhatás leírása"

Átírás

1 Anyagszerkezettan és anyagvizsgálat 2012/13 Mágneses anyagok Dr. Szabó Péter János Mágneses tér anyag kölcsönhatás leírása B = µ H B = µ µ H = µ H + M ) 0 r 0 ( 1 1 M = κh = Pi = P V V µ r = 1+ κ Mágneses permeabilitás Mágneses szuszceptibilitás (érzékenység) µ 0 = 4π 10 Vs B = T 2 m A H m 7 Vs Am 2 Mágneses anyagok csoportosítása Gyengén mágneses anyagok Dia (lezárt elektronhéj) κ < 0 ( 10-5 ) Univerzális tulajd. (Si, Cu, Zn, Ag. Cd, Au ) Para (legalább egy páratlan elektron) κ > 0 ( ) (Mg, Al, Ti, W ) Antimágnes Mágnesezési görbék 3 1

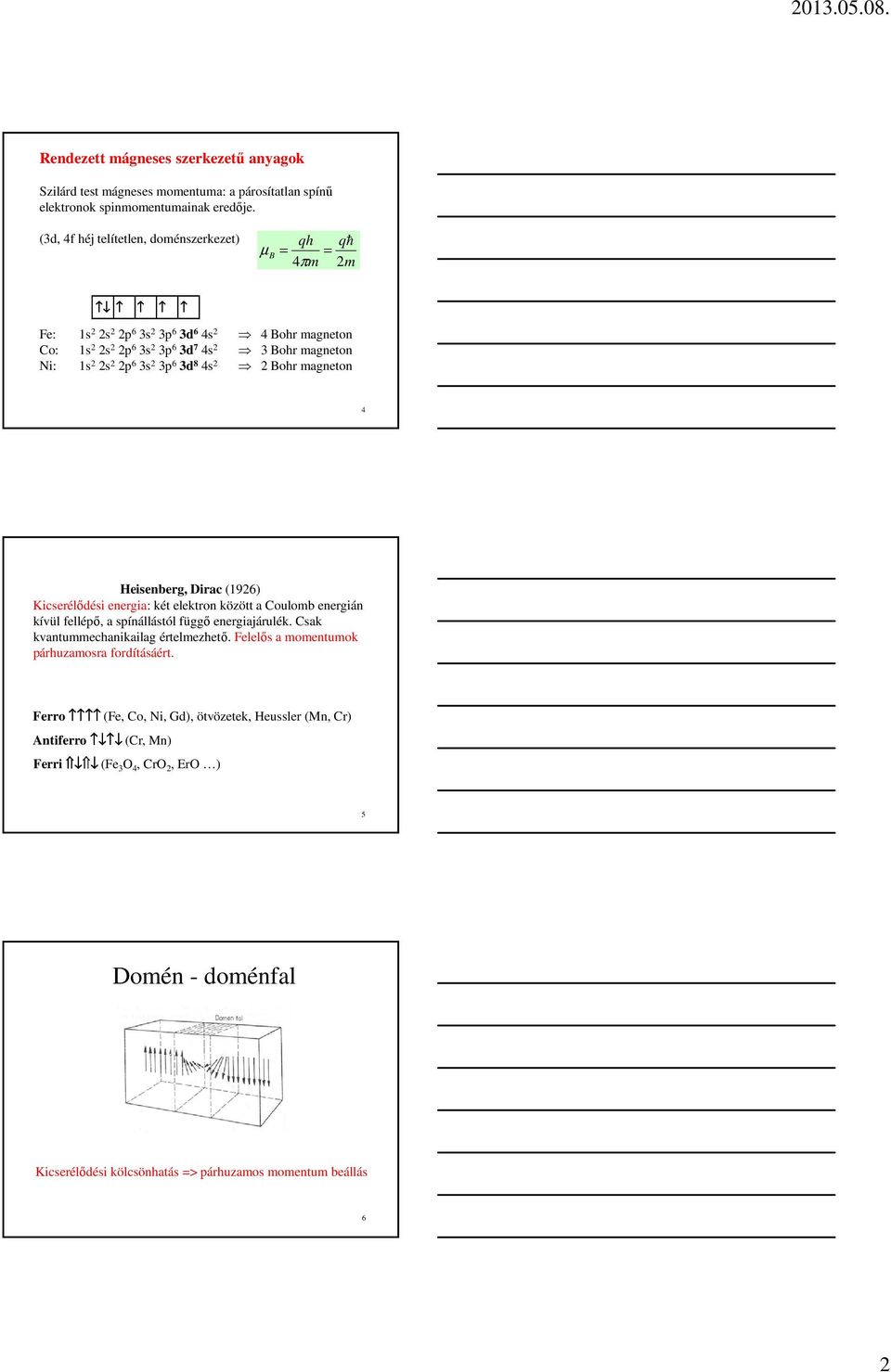

2 Rendezett mágneses szerkezetű anyagok Szilárd test mágneses momentuma: a párosítatlan spínű elektronok spinmomentumainak eredője. (3d, 4f héj telítetlen, doménszerkezet) qh qh µ B = = 4 π m 2m Fe: 1s 2 2s 2 2p 6 3s 2 3p 6 3d 6 4s 2 4 Bohr magneton Co: 1s 2 2s 2 2p 6 3s 2 3p 6 3d 7 4s 2 3 Bohr magneton Ni: 1s 2 2s 2 2p 6 3s 2 3p 6 3d 8 4s 2 2 Bohr magneton 4 Heisenberg, Dirac (1926) Kicserélődési energia: két elektron között a Coulomb energián kívül fellépő, a spínállástól függő energiajárulék. Csak kvantummechanikailag értelmezhető. Felelős a momentumok párhuzamosra fordításáért. Ferro (Fe, Co, Ni, Gd), ötvözetek, Heussler (Mn, Cr) Antiferro (Cr, Mn) Ferri (Fe 3 O 4, CrO 2, ErO ) 5 Domén - doménfal Kicserélődési kölcsönhatás => párhuzamos momentum beállás 6 2

3 Klasszikus mágneses jellemzők 7 Hiszterézis görbéből származtatott jellemzők Első mágnesezési (szűz) görbe, dinamikus középgörbe M(H) és B(H) hiszterézis görbék Belső, mellék hiszerézis. Telítési indukció (B M ), Remanens indukció (B R ), Koercitív erő (H c ) Permeabilitások (µ r ): kezdő, maximális, differenciális, növekményes (irreverzibilis) Irreverzibilis és reverzibilis komponens Jósági szám (BH) max, négyszögletességi tényező B R/ /B M stb. 8 Hőmérsékletfüggés (ferro) B S Reverzibilis µ K Curie hőmérsékletek H C T Fe Co Ni 1043 K 1388 K 627 K Ferromágnes Antiferro mágneses T C Curie-hőmérséklet Néel-hőmérséklet 9 3

4 Az átmágneseződési folyamat kinetikája Falmozgás reverzibilis irreverzibilis (irány mindig KI) Forgás inkoherens koherens (irány eltér a KI-tól) 10 Mágnes tulajdonságok változtatásának lehetőségei A műszaki alkalmazások lágy és keménymágneses anyagai 11 Mágneses anyagok csoportosítása műszaki szempontból: Lágy Hc < 1 A/cm (0,01) Félkemény Kemény Hc > 400 A/cm (7000) 12 4

5 Lágy- és keménymágneses anyagok Soft magnetic M Hard magnetic M Hc H Hc H H C = A/cm H C = A/cm 13 Mágneses anizotrópia (energia) Könnyű és nehéz mágnesezési irányok. Görbék alatti területek különbsége. 14 Lágymágnesek jellegzetes felhasználási területei Elektromechanikus eszközök: Emelő, mozgató mágnesek, relék, mágneskapcsolók Elektromágneses indukció alapján működő eszközök: Transzformátorok, fojtók, generátorok, motorok, leválasztó elemek Mágnestér árnyékolások Fluxusvezető elemek 15 5

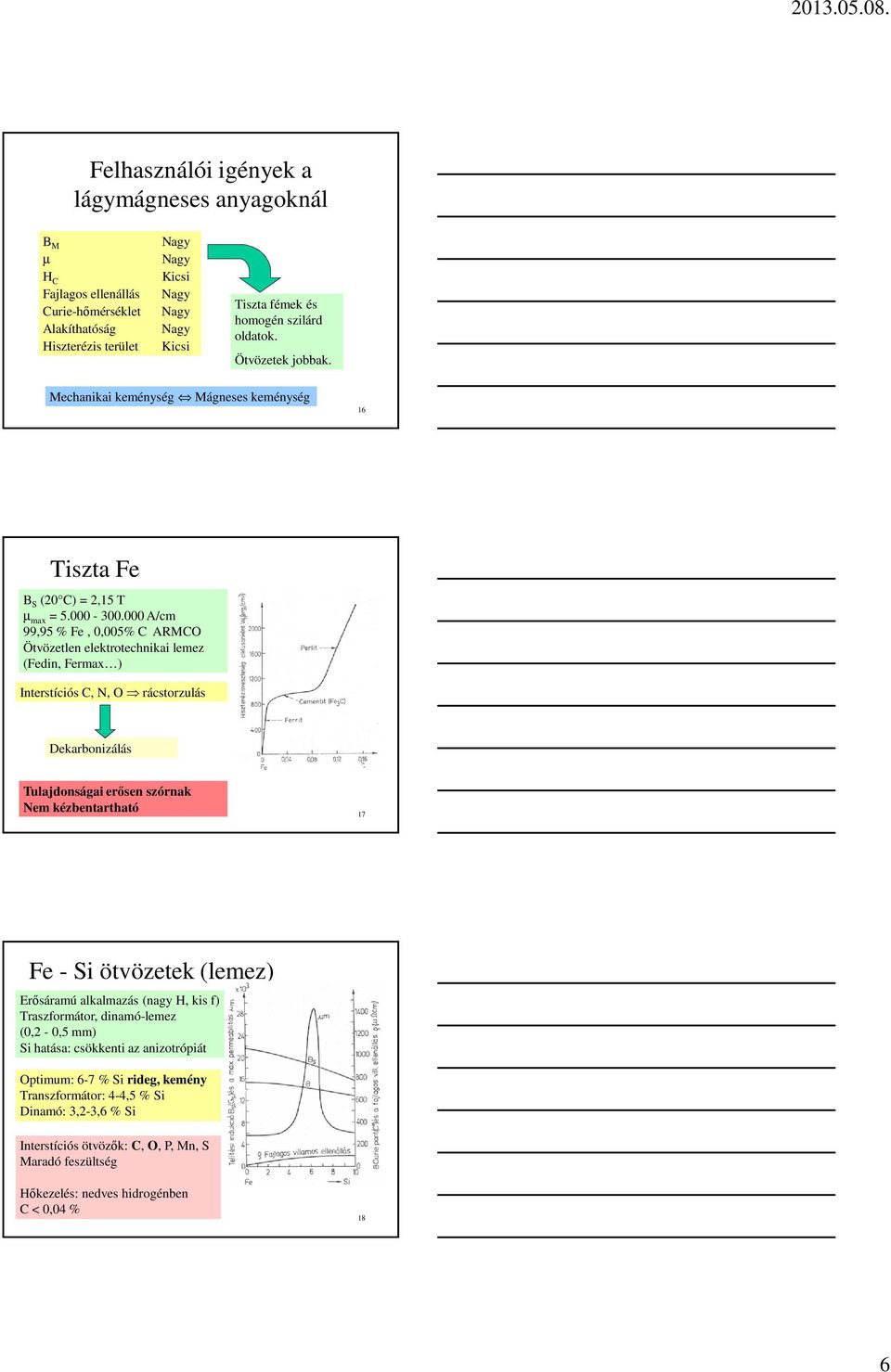

6 Felhasználói igények a lágymágneses anyagoknál B M µ H C Kicsi Fajlagos ellenállás Curie-hőmérséklet Alakíthatóság Hiszterézis terület Kicsi Tiszta fémek és homogén szilárd oldatok. Ötvözetek jobbak. Mechanikai keménység Mágneses keménység 16 Tiszta Fe B S (20 C) = 2,15 T µ max = A/cm 99,95 % Fe, 0,005% C ARMCO Ötvözetlen elektrotechnikai lemez (Fedin, Fermax ) Interstíciós C, N, O rácstorzulás Dekarbonizálás Tulajdonságai erősen szórnak Nem kézbentartható 17 Fe - Si ötvözetek (lemez) Erősáramú alkalmazás (nagy H, kis f) Traszformátor, dinamó-lemez (0,2-0,5 mm) Si hatása: csökkenti az anizotrópiát Optimum: 6-7 % Si rideg, kemény Transzformátor: 4-4,5 % Si Dinamó: 3,2-3,6 % Si Interstíciós ötvözők: C, O, P, Mn, S Maradó feszültség Hőkezelés: nedves hidrogénben C < 0,04 % 18 6

7 Textúrált Fe - Si lemezek Külső H párhuzamos valamelyik könnyű mágnesezési iránnyal Hengerlés szemcse orientáció anizotróp, textúrás szerkezet Mágnesezési irány meghatározott!!! GOSS KOCKA (100) (100) (011) (010) Hengerlési, mágnesezési irány 19 Fe - Ni ötvözetek (Permalloy) 50% Ni - 50% Fe 80% Ni - 20% Fe Kis telítési indukció (Fe-2,2 T, Ni-0,6 T) permeabilitás ( ) Kis veszteség Ni 3 Fe szuperrács (75% Ni, 500 C) megakadályozandó! Alakítás rendkívül sokat ront a tulajdonságokon. Lágyítás ( C, 1h), gyors hűtés, feszültségmentesítés (600 C), gyors hűtés T C -nél mágnestérben hűtés permeabilitás * Lágy ferritek, gránátok Kerámia mágnes (Köbös spinel, Ferrimágneses rend) Porkohászati technológia Rideg, törékeny, nem alakítható (köszörülés) Szigetelő (rossz félvezető) nagy frekvenciás alkalmazások MOFe 2 O 3 FERRIT (M kétvegyértékű fém: Mn, Zn, Ni) Fe momentumok kompenzálják egymást B S kicsi 3M 2 O 3 5Fe 2 O 3 GRÁNÁT (M kétvegyértékű ritkaföldfém: Sm, Eu, Gd) Ittrium ötvözés YIG 21 7

8 Amorf nanokristályos ötvözetek Finemet Fe 74 Cu 1 Nb 3 Si 15 B Vol% nanokristályos fázis Vékony szalagok (0,02-0,05 mm) Eutektikus összetétel Átmeneti fém (Ni, Co, Fe, Mn) Nem fémes ötv.: (Si, P, N, C, B) Fe, Ni, Co alapú amorf ötvözetek Gyorhűtés (10 5 C/sec) Felhasználói igények a keménymágneses anyagoknál B M B R (BH) max Hiszterézis terület H C > 400 A/cm Permeabilitás X Keménymágnes jelleggörbe 24 8

9 Keménymágnesek jellegzetes felhasználási területei Légrésben előírt indukció keltése / fenntartása. Drága, sokszor alakíthatatlan. Híradástechnika: hangszórók, mikrofonok, mikrohullámú eszközök Méréstechnika: galvanométerek Mechanikai mozgatás, rögzítés: motorok, emelő stb. mágnesek Mágneses információ tárolás: magnó, videó, floppy, merevlemez 25 Keménymágnek néhány típusa Martenzites (W) Alnico, Ticonal Cu-Ni-Co, Fe-Co-V Pt-Co, Pt-Fe (olcsó, klasszikus) (szokásos, tömegtermék) (közepes, alakítható) (kitűnő izotróp mágnes, drága) R-Co (kitűnő, magas ár, 0,1-1 g) Nd-Fe-B (kitűnő, de alacsony T C ) Hexaferritek (olcsó, porkohászat, egyszerű alkalmazások) 26 9

Mágneses tér anyag kölcsönhatás leírása

Mágneses tér anyag kölcsönhatás leírása Anyagszerkezettan és anyagvizsgálat 2014/15 Mágneses anyagok Dr. Szabó Péter János szpj@eik.bme.hu Mágneses tér anyag kölcsönhatás leírása B H B H H M ) 0 1 M H V 1 r r 0 ( 1 Pi P V H : az anyagra ható

Részletesebben

Mágneses tulajdonságok

Mágneses tulajdonságok Anyagismeret 2018/19 Mágneses tulajdonságok Lágy- és keménymágneses anyagok Dr. Mészáros István meszaros@eik.bme.hu Alkalmazási területek Jelentőségük (lágy: 7-8. 10 6 tonna/év) Ókori Kína ( II.sz.) Iránytű

Részletesebben

Az anyagok mágneses tulajdonságai

Az anyagok mágneses tulajdonságai BME, Anyagtudomány és Technológia Tanszék Dr. Mészáros István Mágneses tulajdonságok, mágneses anyagok Előadásvázlat 2013. 1 Az anyagok mágneses tulajdonságai Alkalmazási területek Jelentőségük (lágy:

Részletesebben

Anyagszerkezettan és anyagvizsgálat 2015/16. Mágneses anyagok. Dr. Szabó Péter János

Anyagszerkezettan és anyagvizsgálat 2015/16. Mágneses anyagok. Dr. Szabó Péter János Anyagszerkezettan és anyagvizsgálat 2015/16 Mágneses anyagok Dr. Szabó Péter János szpj@eik.bme.hu Mágneses tér anyag kölcsönhatás leírása B H B M r 0 H r H 1 1 V 0 ( P H i M ) 1 P V H : az anyagra ható

Részletesebben

Anyagtudomány MÁGNESES ANYAGOK GERZSON MIKLÓS

Anyagtudomány MÁGNESES ANYAGOK GERZSON MIKLÓS Anyagtudomány MÁGNESES ANYAGOK GERZSON MIKLÓS 1 mágneses pólusok (Föld, állandó mágnesek) pólusok nem szétválaszthatók történetük: Magnetosz Kréta Ókori Kína iránytű Gilbert: On the Magnet (1600) Oersted:

Részletesebben

Az anyagok mágneses tulajdonságai

Az anyagok mágneses tulajdonságai Az anyagok mágneses tulajdonságai Alkalmazási területek Jelentőségük (lágy: n*0 6 tonna/év, kemény: n*0 3 tonna/év) Ókori Kína ( II.sz.) Iránytű 880 Martenzites állandómágnes 900 Fe - Si ötvözet 93 Fe

Részletesebben

Optikai alapfogalmak. Az elektromágneses spektrum. n = c vákuum /c közeg. Fény: transzverzális elektromágneses hullám. (n 1 n 2 ) 2 R= (n 1 + n 2 ) 2

Optikai alapfogalmak. Az elektromágneses spektrum. n = c vákuum /c közeg. Fény: transzverzális elektromágneses hullám. (n 1 n 2 ) 2 R= (n 1 + n 2 ) 2 Optikai alapfogalmak Az anyag és s a fény f kölcsk lcsönhatása Fény: transzverzális elektromágneses hullám n = c vákuum /c közeg Visszaverődés, reflexió Törés, kettőstörés, polarizáció Elnyelés, abszorpció,

Részletesebben

Szilárdtestek mágnessége. Mágnesesen rendezett szilárdtestek

Szilárdtestek mágnessége. Mágnesesen rendezett szilárdtestek Szilárdtestek mágnessége Mágnesesen rendezett szilárdtestek 2 Mágneses anyagok Permanens atomi mágneses momentumok: irány A kétféle spin-beállású elektronok betöltöttsége különbözik (spin-polarizáció)

Részletesebben

N I. 02 B. Mágneses anyagvizsgálat G ép. 118 2011.11.30. A mérés dátuma: A mérés eszközei: A mérés menetének leírása:

N I. 02 B. Mágneses anyagvizsgálat G ép. 118 2011.11.30. A mérés dátuma: A mérés eszközei: A mérés menetének leírása: N I. 02 B A mérés eszközei: Számítógép Gerjesztésszabályzó toroid transzformátor Minták Mágneses anyagvizsgálat G ép. 118 A mérés menetének leírása: Beindítottuk a számtógépet, Behelyeztük a mintát a ferrotestbe.

Részletesebben

Optika Gröller BMF Kandó MTI. Optikai alapfogalmak. Fény: transzverzális elektromágneses hullám. n = c vákuum /c közeg. Optika Gröller BMF Kandó MTI

Optika Gröller BMF Kandó MTI. Optikai alapfogalmak. Fény: transzverzális elektromágneses hullám. n = c vákuum /c közeg. Optika Gröller BMF Kandó MTI Optikai alapfogalmak Fény: transzverzális elektromágneses hullám n = c vákuum /c közeg 1 Az elektromágneses spektrum 2 Az anyag és s a fény f kölcsk lcsönhatása Visszaverődés, reflexió Törés, kettőstörés,

Részletesebben

Az elektromágneses tér energiája

Az elektromágneses tér energiája Az elektromágneses tér energiája Az elektromos tér energiasűrűsége korábbról: Hasonlóképpen, a mágneses tér energiája: A tér egy adott pontjában az elektromos és mágneses terek együttes energiasűrűsége

Részletesebben

Vezetési jelenségek, vezetőanyagok

Vezetési jelenségek, vezetőanyagok Anyagszerkezettan és anyagvizsgálat 2015/16 Vezetési jelenségek, vezetőanyagok Dr. Szabó Péter János szpj@eik.bme.hu Elektromos vezetési folyamatban töltést továbbító (elmozdulni képes) részecskék: Vezetők

Részletesebben

Villamos gépek működése

Villamos gépek működése Villamos gépek működése Mágneses körök alapjai, többfázisú rendszerek Marcsa Dániel egyetemi tanársegéd E-mail: marcsad@sze.hu Széchenyi István Egyetem http://uni.sze.hu Automatizálási Tanszék http://automatizalas.sze.hu

Részletesebben

XII. előadás április 29. tromos

XII. előadás április 29. tromos Bevezetés s az anyagtudományba nyba XII. előadás 2010. április 29. Ferroelektr tromos kerámi miák Ferroelektromosság: elektromos tér hiányában spontán polarizáltak (a ferromágneses viselkedés elektromos

Részletesebben

TARTALOMJEGYZÉK. Előszó 9

TARTALOMJEGYZÉK. Előszó 9 TARTALOMJEGYZÉK 3 Előszó 9 1. Villamos alapfogalmak 11 1.1. A villamosság elő for d u lá s a é s je le n t ősége 12 1.1.1. Történeti áttekintés 12 1.1.2. A vil la mos ság tech ni kai, tár sa dal mi ha

Részletesebben

Vezetési jelenségek, vezetőanyagok. Elektromos vezetési folyamatban töltést továbbító (elmozdulni képes) részecskék:

Vezetési jelenségek, vezetőanyagok. Elektromos vezetési folyamatban töltést továbbító (elmozdulni képes) részecskék: nyagtudomány 2014/15 Vezetési jelenségek, vezetőanyagok Dr. Szabó Péter János szpj@eik.bme.hu Elektromos vezetési folyamatban töltést továbbító (elmozdulni képes) részecskék: Vezetők fémek ötvözetek elektrolitok

Részletesebben

VILLANYSZERELŐ KÉPZÉS MÁGNESES TÉR ÖSSZEÁLLÍTOTTA NAGY LÁSZLÓ MÉRNÖKTANÁR

VILLANYSZERELŐ KÉPZÉS MÁGNESES TÉR ÖSSZEÁLLÍTOTTA NAGY LÁSZLÓ MÉRNÖKTANÁR VIANYSZEREŐ KÉPZÉS 2 0 5 MÁGNESES TÉR ÖSSZEÁÍTOTTA NAGY ÁSZÓ MÉRNÖKTANÁR - 2 - Tartalomjegyzék Mágneses tér fogalma, jellemzői...3 A mágneses tér hatása az anyagokra...4 Elektromágneses indukció...6 Mozgási

Részletesebben

Mikrohullámú abszorbensek vizsgálata

Mikrohullámú abszorbensek vizsgálata Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont

Részletesebben

Szupravezetés. Mágneses tér mérő szenzorok (DC, AC) BME, Anyagtudomány és Technológia Tanszék. Dr. Mészáros István. Előadásvázlat 2013.

Szupravezetés. Mágneses tér mérő szenzorok (DC, AC) BME, Anyagtudomány és Technológia Tanszék. Dr. Mészáros István. Előadásvázlat 2013. BME, Anyagtudomány és Technológia Tanszék Dr. Mészáros István Szupravezetés Előadásvázlat 2013. Mágneses tér mérő szenzorok (DC, AC) Erő ill. nyomaték mérésen alapuló eszközök Tekercs (induktív) Magnetorezisztív

Részletesebben

Szilárdság (folyáshatár) növelési eljárások

Szilárdság (folyáshatár) növelési eljárások Képlékeny alakítás Szilárdság (folyáshatár) növelési eljárások Szemcseméret csökkentés Hőkezelés Ötvözés allotróp átalakulással rendelkező ötvözetek kiválásos nemesítés diszperziós keményítés interstíciós

Részletesebben

Magnesia. Itt találtak már az ókorban mágneses köveket. Μαγνησία. (valószínű villámok áramának a tere mágnesezi fel őket)

Magnesia. Itt találtak már az ókorban mágneses köveket. Μαγνησία. (valószínű villámok áramának a tere mágnesezi fel őket) Mágnesség Schay G. Magnesia Μαγνησία Itt találtak már az ókorban mágneses köveket (valószínű villámok áramának a tere mágnesezi fel őket) maghemit Köbös Fe 2 O 3 magnetit Fe 2 +Fe 3 +2O 4 mágnesvasérc

Részletesebben

Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek

Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek Fémek törékeny/képlékeny nemesémek magas/alacsony o.p. Fogorvosi anyagtan izikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek ρ < 5 g cm 3 könnyűémek 5 g cm3 < ρ nehézémek 2 Fémek tulajdonságai

Részletesebben

Mágnesség mágnes ferromágneses ferrimágneses domé- nekben remanencia koercitív

Mágnesség mágnes ferromágneses ferrimágneses domé- nekben remanencia koercitív Mágnesség az elektromágnesség egyik megjelenése. A 19. században tárták fel, hogy az elektromos és a mágneses jelenségek szoros kapcsolatban állnak, egymástól elválaszthatatlanok. Mozgó elektromos töltések

Részletesebben

Fémes szerkezeti anyagok

Fémes szerkezeti anyagok Fémek felosztása: Fémes szerkezeti anyagok periódusos rendszerben elfoglalt helyük alapján, sűrűségük alapján: - könnyű fémek, ha ρ 4,5 kg/ dm 3. olvadáspont alapján:

Részletesebben

Kétalkotós ötvözetek. Vasalapú ötvözetek. Egyensúlyi átalakulások.

Kétalkotós ötvözetek. Vasalapú ötvözetek. Egyensúlyi átalakulások. Kétalkotós ötvözetek. Vasalapú ötvözetek. Egyensúlyi átalakulások. dr. Fábián Enikő Réka fabianr@eik.bme.hu BMEGEMTAGM3-HŐKEZELÉS 2016/2017 Kétalkotós ötvözetrendszerekkel kapcsolatos alapfogalmak Az alkotók

Részletesebben

Szilárdságnövelés. Az előadás során megismerjük. Szilárdságnövelési eljárások

Szilárdságnövelés. Az előadás során megismerjük. Szilárdságnövelési eljárások Anyagszerkezettan és anyagvizsgálat 2015/16 Szilárdságnövelés Dr. Szabó Péter János szpj@eik.bme.hu Az előadás során megismerjük A szilárságnövelő eljárásokat; Az eljárások anyagszerkezeti alapjait; Technológiai

Részletesebben

Miért vonzza a vegyészt a mágnes? Németh Zoltán, Magkémiai Laboratórium, ELTE Alkímia ma - 2011.03.31.

Miért vonzza a vegyészt a mágnes? Németh Zoltán, Magkémiai Laboratórium, ELTE Alkímia ma - 2011.03.31. Miért vonzza a vegyészt a mágnes? Németh Zoltán, Magkémiai Laboratórium, ELTE Alkímia ma - 2011.03.31. Mítosz Magnesz görög pásztor az Ida-hegyen sétálgatva odatapadt a földhöz vastalpú szandáljával /

Részletesebben

Elektrotechnika. Prof. Dr. Vajda István BME Villamos Energetika Tanszék

Elektrotechnika. Prof. Dr. Vajda István BME Villamos Energetika Tanszék Elektrotechnika Prof. Dr. Vajda István BME Villamos Energetika Tanszék TAMOP-4.1.2-08/2/A/KMR-2009-0048 A Projekt az Európai Unió támogatásával, az Európai Regionális Fejlesztési Alap társfinanszírozásával

Részletesebben

Elektrotechnika. Ballagi Áron

Elektrotechnika. Ballagi Áron Elektrotechnika Ballagi Áron Mágneses tér Elektrotechnika x/2 Mágneses indukció kísérlet Állandó mágneses térben helyezzünk el egy l hosszúságú vezetőt, és bocsássunk a vezetőbe I áramot! Tapasztalat:

Részletesebben

ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK. Anyagismeret 2016/17. Szilárdságnövelés. Dr. Mészáros István Az előadás során megismerjük

ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK. Anyagismeret 2016/17. Szilárdságnövelés. Dr. Mészáros István Az előadás során megismerjük ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Anyagismeret 2016/17 Szilárdságnövelés Dr. Mészáros István meszaros@eik.bme.hu 1 Az előadás során megismerjük A szilárságnövelő eljárásokat; Az eljárások anyagszerkezeti

Részletesebben

Fogorvosi anyagtan fizikai alapjai 8. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17

Fogorvosi anyagtan fizikai alapjai 8. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17 rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,

Részletesebben

Fogorvosi anyagtan fizikai alapjai 7.

Fogorvosi anyagtan fizikai alapjai 7. Fogorvosi anyagtan fizikai alapjai 7. Mechanikai tulajdonságok 2. Kiemelt témák: Szilárdság, rugalmasság, képlékenység és szívósság összefüggései A képlékeny alakváltozás mechanizmusa kristályokban és

Részletesebben

Fogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17

Fogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17 rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,

Részletesebben

Fogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17

Fogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17 rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,

Részletesebben

Optikai alapfogalmak. Az elektromágneses spektrum. n = c vákuum /c közeg. Fény: transzverzális elektromágneses hullám. (n 1 n 2 ) 2 R= (n 1 + n 2 ) 2

Optikai alapfogalmak. Az elektromágneses spektrum. n = c vákuum /c közeg. Fény: transzverzális elektromágneses hullám. (n 1 n 2 ) 2 R= (n 1 + n 2 ) 2 Optikai alapfogalmak Fény: transzverzális elektromágneses hullám n = c vákuum /c közeg Az elektromágneses spektrum Az anyag és s a fény f kölcsk lcsönhatása Visszaverıdés Visszaverıdés, reflexió Törés,

Részletesebben

Anyagismeret tételek

Anyagismeret tételek Anyagismeret tételek 1. Iparban használatos anyagok csoportosítása - Anyagok: - fémek: - vas - nem vas: könnyű fémek, nehéz fémek - nemesfémek - nem fémek: - műanyagok: - hőre lágyuló - hőre keményedő

Részletesebben

ANYAGISMERET I. ACÉLOK

ANYAGISMERET I. ACÉLOK ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK ANYAGISMERET I. ACÉLOK Dr. Palotás Béla Dr. Németh Árpád Acélok és öntöttvasak definíciója A 2 A 4 Hipereutektoidos acélok A 3 A cm A 1 Hipoeutektikus Hipereutektikus

Részletesebben

Mérnöki anyagismeret. Szerkezeti anyagok

Mérnöki anyagismeret. Szerkezeti anyagok Mérnöki anyagismeret Szerkezeti anyagok 1 Szerkezeti anyagok Fémek Vas, acél, réz és ötvözetei, könnyűfémek és ötvözeteik Műanyagok Hőre lágyuló és hőre keményedő műanyagok, elasztomerek Kerámiák Kristályos,

Részletesebben

ACÉLOK MÉRNÖKI ANYAGOK

ACÉLOK MÉRNÖKI ANYAGOK ACÉLOK MÉRNÖKI ANYAGOK 80%-a (5000 kg/fő/év) kerámia, kő, homok... Ebből csak kb. 7% a iparilag előállított cserép, cement, tégla, porcelán... 14%-a (870 kg/fő/év) a polimerek csoportja, melynek kb. 90%-a

Részletesebben

Elektrotechnika 9. évfolyam

Elektrotechnika 9. évfolyam Elektrotechnika 9. évfolyam Villamos áramkörök A villamos áramkör. A villamos áramkör részei. Ideális feszültségforrás. Fogyasztó. Vezeték. Villamos ellenállás. Ohm törvénye. Részfeszültségek és feszültségesés.

Részletesebben

Mágneses erőtér. Ahol az áramtól átjárt vezetőre (vagy mágnestűre) erő hat. A villamos forgógépek mutatós műszerek működésének alapja

Mágneses erőtér. Ahol az áramtól átjárt vezetőre (vagy mágnestűre) erő hat. A villamos forgógépek mutatós műszerek működésének alapja Mágneses erőtér Ahol az áramtól átjárt vezetőre (vagy mágnestűre) erő hat A villamos forgógépek mutatós műszerek működésének alapja Magnetosztatikai mező: nyugvó állandó mágnesek és egyenáramok időben

Részletesebben

MÁGNESES TÉR, INDUKCIÓ

MÁGNESES TÉR, INDUKCIÓ Egy vezetéket 2 cm átmérőjű szigetelő testre 500 menettel tekercselünk fel, 25 cm hosszúságban. Mekkora térerősség lép fel a tekercs belsejében, ha a vezetékben 5 amperes áram folyik? Mekkora a mágneses

Részletesebben

a NAT-1-1316/2008 számú akkreditálási ügyirathoz

a NAT-1-1316/2008 számú akkreditálási ügyirathoz Nemzeti Akkreditáló Testület RÉSZLETEZÕ OKIRAT a NAT-1-1316/2008 számú akkreditálási ügyirathoz A METALCONTROL Anyagvizsgáló és Minõségellenõrzõ Központ Kft. (3540 Miskolc, Vasgyár u. 43.) akkreditált

Részletesebben

Mikrohullámú abszorbensek vizsgálata 4. félév

Mikrohullámú abszorbensek vizsgálata 4. félév Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 4. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont

Részletesebben

Bevezetés a lézeres anyagmegmunkálásba

Bevezetés a lézeres anyagmegmunkálásba Bevezetés a lézeres anyagmegmunkálásba FBN332E-1 Dr. Geretovszky Zsolt 2010. október 6. Anyagcsaládok Fémek Kerámiák, üvegek Műanyagok Kompozitok A családok közti különbségek tárgyalhatóak: atomi szinten

Részletesebben

Vezetési jelenségek, vezetőanyagok

Vezetési jelenségek, vezetőanyagok Anyagtudomány 2018/19 Vezetési jelenségek, vezetőanyagok Dr. Szabó Péter János szpj@eik.bme.hu Elektromos vezetési folyamatban töltést továbbító (elmozdulni képes) részecskék: Vezetők fémek szabad elektron

Részletesebben

Acélok és öntöttvasak definíciója

Acélok és öntöttvasak definíciója ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Fémek technológiája ACÉLOK ÉS ALKALMAZÁSUK Dr. Palotás Béla palotasb@eik.bme.hu Acélok és öntöttvasak definíciója A 2 A 4 Hipereutektoidos acélok A 3 A cm A 1 Hipoeutektikus

Részletesebben

Szilárdságnövelés. Az előkészítő témakörei

Szilárdságnövelés. Az előkészítő témakörei ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Alapképzés Anyagszerkezettan és anyagvizsgálat 2007/08 Szilárdságnövelés Dr. Palotás Béla palotasb@eik.bme.hu Dr. Németh Árpád arpinem@eik.bme.hu Szilárdság növelés

Részletesebben

Elektromos vezetési tulajdonságok

Elektromos vezetési tulajdonságok Elektromos vezetési tulajdonságok Vezetési jelenségek (transzportfolyamatok) fenomenologikus leírása Termodinamikai hajtóerő: kémiai potenciál különbség: Egyensúlyban lévő rendszer esetén: = U TS δ = δx

Részletesebben

Mágneses körök. Fizikai alapok. Mágneses tér

Mágneses körök. Fizikai alapok. Mágneses tér Fizikai alapok Mágneses tér Mágneses körök Az elektromosan töltött részecskék között az elektrosztatikus kölcsönhatás mellett mágneses kölcsönhatás is létezik. Ez a kölcsönhatás kapcsolatban áll a töltött

Részletesebben

KOVÁCS ENDRe, PARIpÁS BÉLA, FIZIkA II.

KOVÁCS ENDRe, PARIpÁS BÉLA, FIZIkA II. KOVÁCS ENDRe, PARIpÁS BÉLA, FIZIkA II. 4 ELeKTROMOSSÁG, MÁGNeSeSSÉG IV. MÁGNeSeSSÉG AZ ANYAGbAN 1. AZ alapvető mágneses mennyiségek A mágneses polarizáció, a mágnesezettség vektora A nukleonok (proton,

Részletesebben

1 kérdés. Személyes kezdőlap Villamos Gelencsér Géza Simonyi teszt május 13. szombat Teszt feladatok 2017 Előzetes megtekintés

1 kérdés. Személyes kezdőlap Villamos Gelencsér Géza Simonyi teszt május 13. szombat Teszt feladatok 2017 Előzetes megtekintés Személyes kezdőlap Villamos Gelencsér Géza Simonyi teszt 2017. május 13. szombat Teszt feladatok 2017 Előzetes megtekintés Kezdés ideje 2017. május 9., kedd, 16:54 Állapot Befejezte Befejezés dátuma 2017.

Részletesebben

Anyagszerkezettan vizsgajegyzet

Anyagszerkezettan vizsgajegyzet - 1 - Anyagszerkezettan vizsgajegyzet Előadástémák: 1. Atomszerkezet 1.1. Atommag 1.2. Atomszám 1.3. Atomtömeg 1.4. Bohr-féle atommodell 1.5. Schrödinger-egyenlet 1.6. Kvantumszámok 1.7. Elektron orbitál

Részletesebben

7. L = 100 mh és r s = 50 Ω tekercset 12 V-os egyenfeszültségű áramkörre kapcsolunk. Mennyi idő alatt éri el az áram az állandósult értékének 63 %-át?

7. L = 100 mh és r s = 50 Ω tekercset 12 V-os egyenfeszültségű áramkörre kapcsolunk. Mennyi idő alatt éri el az áram az állandósult értékének 63 %-át? 1. Jelöld H -val, ha hamis, I -vel ha igaz szerinted az állítás!...két elektromos töltés között fellépő erőhatás nagysága arányos a két töltés nagyságával....két elektromos töltés között fellépő erőhatás

Részletesebben

American Society of Materials. Szilárdtestek. Fullerének (C atomok, sokszögek) zárt gömb, tojás cső (egy és többrétegű)

American Society of Materials. Szilárdtestek. Fullerének (C atomok, sokszögek) zárt gömb, tojás cső (egy és többrétegű) Szilárdtestek Fullerének (C atomok, sokszögek) zárt gömb, tojás cső (egy és többrétegű) csavart alakzatok (spirál, tórusz, stb.) egyatomos vastagságú sík, grafén (0001) Amorf (atomok geometriai rend nélkül)

Részletesebben

ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Fémek technológiája

ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Fémek technológiája ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Fémek technológiája ACÉLOK ÁTEDZHETŐ ÁTMÉRŐJÉNEK MEGHATÁROZÁSA Dr. Palotás Béla / Dr. Németh Árpád palotasb@eik.bme.hu A gyakorlat előkészítő előadás fő témakörei Az

Részletesebben

Könnyűfém és szuperötvözetek

Könnyűfém és szuperötvözetek Könnyűfém és szuperötvözetek Anyagismeret a gyakorlatban Dr. Orbulov Imre Norbert Anyagtudomány és Technológia Tanszék Az előadás fő pontjai A könnyűfémek definíciója Alumínium és ötvözetei Magnézium és

Részletesebben

MÉRNÖKI ANYAGISMERET AJ002_1 Közlekedésmérnöki BSc szak Csizmazia Ferencné dr. főiskolai docens B 403. Dr. Dogossy Gábor Egyetemi adjunktus B 408

MÉRNÖKI ANYAGISMERET AJ002_1 Közlekedésmérnöki BSc szak Csizmazia Ferencné dr. főiskolai docens B 403. Dr. Dogossy Gábor Egyetemi adjunktus B 408 MÉRNÖKI ANYAGISMERET AJ002_1 Közlekedésmérnöki BSc szak Csizmazia Ferencné dr. főiskolai docens B 403 Dr. Dogossy Gábor Egyetemi adjunktus B 408 Az anyag Az anyagot az ember nyeri ki a természetből és

Részletesebben

Nanokristályos lágymágneses vasmagok minősitése

Nanokristályos lágymágneses vasmagok minősitése Nanokristályos lágymágneses vasmagok minősitése 1. Kvázi DC hiszterézis görbe felvétele A berendezést főleg extrém lágymágneses anyagokból (Hc < 1 A/m) készült toroid minták tesztelésére fejlesztettük

Részletesebben

SZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI

SZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI SZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI 17 KRISTÁLYFIZIkA XVII. Hőtani, MÁGNEsEs, ELEKTROMOs, RADIOAKTÍV TULAJDONsÁGOK 1. Hőtani TULAJDONsÁGOK A hősugarak a színkép vörös színén túl lépnek fel (infravörös

Részletesebben

Barkhausen-zaj vizsgálata FINEMETtípusú szalagokban

Barkhausen-zaj vizsgálata FINEMETtípusú szalagokban Barkhausen-zaj vizsgálata FINEMETtípusú szalagokban Eszenyi Gergely Témavezető: Dr. Beke Dezső DEBRECENI EGYETEM Fizika Tudományok Doktori Iskola Debrecen, 2012 Áttekintés I. Célkitűzés II. Előzmények

Részletesebben

Periódusosság. 9-1 Az elemek csoportosítása: a periódusostáblázat

Periódusosság. 9-1 Az elemek csoportosítása: a periódusostáblázat Periódusosság 9-1 Az elemek csoportosítása: aperiódusos táblázat 9-2 Fémek, nemfémek és ionjaik 9-3 Az atomok és ionok mérete 9-4 Ionizációs energia 9-5 Elektron affinitás 9-6 Mágneses 9-7 Az elemek periódikus

Részletesebben

SZERKEZETI ACÉLOK HEGESZTÉSE

SZERKEZETI ACÉLOK HEGESZTÉSE SZERKEZETI ACÉLOK HEGESZTÉSE Budapesti Műszaki és Gazdaságtudományi Egyetem Mechanikai Technológia és Anyagszerkezettani Tanszék Dr. Palotás Béla Szerző: dr. Palotás Béla 1 Hegeszthető szerkezeti acélok

Részletesebben

Acélok nem egyensúlyi átalakulásai

Acélok nem egyensúlyi átalakulásai Acélok nem egyensúlyi átalakulásai Acélok egyensúlyitól eltérő átalakulásai Az ausztenit átalakulásai lassú hűtés Perlit diffúziós átalakulás α+fe 3 C rétegek szilárdság közepes martensit bainit finom

Részletesebben

Periódusosság. Általános Kémia, Periódikus tulajdonságok. Slide 1 of 35

Periódusosság. Általános Kémia, Periódikus tulajdonságok. Slide 1 of 35 Periódusosság 11-1 Az elemek csoportosítása: a periódusos táblázat 11-2 Fémek, nemfémek és ionjaik 11-3 Az atomok és ionok mérete 11-4 Ionizációs energia 11-5 Elektron affinitás 11-6 Mágneses 11-7 Az elemek

Részletesebben

GÉPÉSZMÉRNÖKI SZAK. Anyagtudomány II. Könnyű- és színesfémek. Dr. Rácz Pál egyetemi docens

GÉPÉSZMÉRNÖKI SZAK. Anyagtudomány II. Könnyű- és színesfémek. Dr. Rácz Pál egyetemi docens GÉPÉSZMÉRNÖKI SZAK Anyagtudomány II. Könnyű- és színesfémek Dr. Rácz Pál egyetemi docens Budapest 2011. Az alumínium jellemzői Az alumínium a periódusos rendszerben a könnyűfémek között található meg a

Részletesebben

Korszerű alumínium ötvözetek és hegesztésük

Korszerű alumínium ötvözetek és hegesztésük MISKOLCI EGYETEM MECHANIKAI TECHNOLÓGIAI TANSZÉK Korszerű alumínium ötvözetek és hegesztésük Tanulmány Kidolgozta: Dr. Török Imre 1 - Meilinger Ákos 2 1 egyetemi docens, 2 mérnöktanár Készült: a TÁMOP-4.2.2.A-11/1/KONV-2012-0029

Részletesebben

9. évfolyam. Osztályozóvizsga tananyaga FIZIKA

9. évfolyam. Osztályozóvizsga tananyaga FIZIKA 9. évfolyam Osztályozóvizsga tananyaga A testek mozgása 1. Egyenes vonalú egyenletes mozgás 2. Változó mozgás: gyorsulás fogalma, szabadon eső test mozgása 3. Bolygók mozgása: Kepler törvények A Newtoni

Részletesebben

Nem vas fémek és ötvözetek

Nem vas fémek és ötvözetek Nem vas fémek és ötvözetek Anyagtudományi és Technológiai Tanszék Nem vas fémek és ötvözetek Áruk jóval magasabb, mint a vasötvözeteké, nagyon sok ipari területen alkalmazzák. Tulajdonságaik alacsony fajsúly,

Részletesebben

MAGYAR RÉZPIACI KÖZPONT. 1241 Budapest, Pf. 62 Telefon 317-2421, Fax 266-6794 e-mail: hcpc.bp@euroweb.hu

MAGYAR RÉZPIACI KÖZPONT. 1241 Budapest, Pf. 62 Telefon 317-2421, Fax 266-6794 e-mail: hcpc.bp@euroweb.hu MAGYAR RÉZPIACI KÖZPONT 1241 Budapest, Pf. 62 Telefon 317-2421, Fax 266-6794 e-mail: hcpc.bp@euroweb.hu Tartalom 1. A villamos csatlakozások és érintkezôk fajtái............................5 2. Az érintkezések

Részletesebben

Elektrotechnika 11/C Villamos áramkör Passzív és aktív hálózatok

Elektrotechnika 11/C Villamos áramkör Passzív és aktív hálózatok Elektrotechnika 11/C Villamos áramkör A villamos áramkör. A villamos áramkör részei. Ideális feszültségforrás. Fogyasztó. Vezeték. Villamos ellenállás. Ohm törvénye. Részfeszültségek és feszültségesés.

Részletesebben

Periódusosság. Általános Kémia, Periódikus tulajdonságok. Slide 1 of 35

Periódusosság. Általános Kémia, Periódikus tulajdonságok. Slide 1 of 35 Periódusosság 3-1 Az elemek csoportosítása: a periódusos táblázat 3-2 Fémek, nemfémek és ionjaik 3-3 Az atomok és ionok mérete 3-4 Ionizációs energia 3-5 Elektron affinitás 3-6 Mágneses 3-7 Az elemek periodikus

Részletesebben

Bevezetés az analóg és digitális elektronikába. III. Villamos és mágneses tér

Bevezetés az analóg és digitális elektronikába. III. Villamos és mágneses tér Bevezetés az analóg és digitális elektronikába III. Villamos és mágneses tér Villamos tér A térnek az a része, amelyben a villamos erőhatások érvényesülnek. Elektrosztatika A nyugvó és időben állandó villamos

Részletesebben

FIZIKA KÖZÉPSZINTŐ SZÓBELI FIZIKA ÉRETTSÉGI TÉTELEK Premontrei Szent Norbert Gimnázium, Gödöllı, 2012. május-június

FIZIKA KÖZÉPSZINTŐ SZÓBELI FIZIKA ÉRETTSÉGI TÉTELEK Premontrei Szent Norbert Gimnázium, Gödöllı, 2012. május-június 1. Egyenes vonalú mozgások kinematikája mozgásokra jellemzı fizikai mennyiségek és mértékegységeik. átlagsebesség egyenes vonalú egyenletes mozgás egyenes vonalú egyenletesen változó mozgás mozgásokra

Részletesebben

Az ötvözet a fémek szilárd oldata, ami a következő anyagokból tevődik össze:

Az ötvözet a fémek szilárd oldata, ami a következő anyagokból tevődik össze: Az ötvözet a fémek szilárd oldata, ami a következő anyagokból tevődik össze: alapfém: pl. vas, alumínium, ötvözőanyagok: amelyek kedvezően befolyásolják az alapfém tulajdonságait pl. a vas esetében a szén,

Részletesebben

Ötvözetek mágneses tulajdonságú fázisainak vizsgálata a hiperbolikus modell alkalmazásával

Ötvözetek mágneses tulajdonságú fázisainak vizsgálata a hiperbolikus modell alkalmazásával AGY 4, Kecskemét Ötvözetek mágneses tulajdonságú fázsanak vzsgálata a hperbolkus modell alkalmazásával Dr. Mészáros István egyetem docens Budapest Műszak és Gazdaságtudomány Egyetem Anyagtudomány és Technológa

Részletesebben

RÉSZLETEZŐ OKIRAT a NAH /2016 nyilvántartási számú akkreditált státuszhoz

RÉSZLETEZŐ OKIRAT a NAH /2016 nyilvántartási számú akkreditált státuszhoz RÉSZLETEZŐ OKIRAT a nyilvántartási számú akkreditált státuszhoz A METALCONTROL Anyagvizsgáló és Minőségellenőrző Központ Kft. (3533 Miskolc, Vasgyári út 43.) akkreditált területe: I. Az akkreditált területhez

Részletesebben

Csikós Gábor Alumínium ötvözetek fogyóelektródás ívhegesztése, autóipari alkalmazás

Csikós Gábor Alumínium ötvözetek fogyóelektródás ívhegesztése, autóipari alkalmazás N aluminium building our world, respecting our planet W E S Csikós Gábor Alumínium ötvözetek fogyóelektródás ívhegesztése, autóipari alkalmazás 2011 november 30. Az alumínium ötvözése Legfontosabb cél:

Részletesebben

MSZ 20135: Ft nitrit+nitrát-nitrogén (NO2 - + NO3 - -N), [KCl] -os kivonatból. MSZ 20135: Ft ammónia-nitrogén (NH4 + -N),

MSZ 20135: Ft nitrit+nitrát-nitrogén (NO2 - + NO3 - -N), [KCl] -os kivonatból. MSZ 20135: Ft ammónia-nitrogén (NH4 + -N), Az árlista érvényes 2018. január 4-től Laboratóriumi vizsgálatok Talaj VIZSGÁLATI CSOMAGOK Talajtani alapvizsgálati csomag kötöttség, összes só, CaCO 3, humusz, ph Talajtani szűkített vizsgálati csomag

Részletesebben

Mágnesség. 1. Stacionárius áramok mágneses mezeje. Oersted (1820): áramvezet drót közelében a mágnest az áram irányára

Mágnesség. 1. Stacionárius áramok mágneses mezeje. Oersted (1820): áramvezet drót közelében a mágnest az áram irányára 1 STACIONÁRIUS ÁRAMOK MÁGNESES MEZEJE Mágnesség 1. Stacionárius áramok mágneses mezeje Oersted (1820): áramvezet drót közelében a mágnest az áram irányára mer legesen áll be elektromos töltések áramlása

Részletesebben

Fémek és ötvözetek termikus viselkedése

Fémek és ötvözetek termikus viselkedése Anyagtudomány és Technológia Tanszék Fémek és ötvözetek termikus viselkedése Dr. Szabó Péter János szpj@eik.bme.hu Anyagszerkezettan és anyagvizsgálat BMEGEMTBGA1 2018/2019/2 Az előadás során megismerjük

Részletesebben

ÓRIÁS MÁGNESES ELLENÁLLÁS

ÓRIÁS MÁGNESES ELLENÁLLÁS ÓRIÁS MÁGNESES ELLENÁLLÁS Modern fizikai kísérletek szemináriúm Ariunbold Kherlenzaya Tartalomjegyzék Mágneses ellenállás Óriás mágneses ellenállás FM/NM multirétegek elektromos transzportja Kísérleti

Részletesebben

ÁRLISTA. Euromagnet Hungary Kft Budapest, Halom u. 20. Telefon: ,

ÁRLISTA. Euromagnet Hungary Kft Budapest, Halom u. 20. Telefon: , ÁRLISTA 2016 Euromagnet Hungary Kft. 1102 Budapest, Halom u. 20. Telefon: 260-0799, 257-7119 E-mail: info@euromagnet.hu SKYPE: eurobarbi www.euromagnet.hu Az árváltoztatás jogát fenntartjuk! MÁGNESEZÉSI

Részletesebben

TANULÁSTÁMOGATÓ KÉRDÉSEK AZ 2.KOLLOKVIUMHOZ

TANULÁSTÁMOGATÓ KÉRDÉSEK AZ 2.KOLLOKVIUMHOZ TANULÁSTÁMOGATÓ KÉRDÉSEK AZ 2.KOLLOKVIUMHOZ Vas-karbon diagram: A vas olvadáspontja: a) 1563 C. b) 1536 C. c) 1389 C. Mennyi a vas A1-el jelölt hőmérséklete? b) 1538 C. Mennyi a vas A2-el jelölt hőmérséklete?

Részletesebben

ÁRLISTA Gyűrű mágnesek Érvényes: 2010. április 01.-től

ÁRLISTA Gyűrű mágnesek Érvényes: 2010. április 01.-től ÁRLISTA Gyűrű mágnesek Érvényes: 2010. április 01.-től Euromagnet Porkohászati Termelõ és Kereskedelmi Kft. Cím: 1102 Budapest, Halom u. 20. Telefon/Fax : 260-0799, 257-7119 E-mail: info@euromagnet.hu

Részletesebben

Különleges anyagok. Fémek tulajdonságait meghatározó tényezők. Az előadás során szó lesz

Különleges anyagok. Fémek tulajdonságait meghatározó tényezők. Az előadás során szó lesz Anyagtudomány 2014/15 Különleges anyagok Dr. Szabó Péter János szpj@eik.bme.hu Az előadás során szó lesz a szemcsehatárok szerepéről a polikristályos anyagok károsodásában az alakemlékező ötvözetekről

Részletesebben

Anyagos rész: Lásd: állapotábrás pdf. Ha többet akarsz tudni a metallográfiai vizsgálatok csodáiról, akkor: http://testorg.eu/editor_up/up/egyeb/2012_01/16/132671554730168934/metallografia.pdf

Részletesebben

Anyagtudomány 2018/19. Különleges anyagok. Dr. Szabó Péter János

Anyagtudomány 2018/19. Különleges anyagok. Dr. Szabó Péter János Anyagtudomány 2018/19 Különleges anyagok Dr. Szabó Péter János szpj@eik.bme.hu Az előadás során szó lesz a szemcsehatárok szerepéről a polikristályos anyagok károsodásában a piezoelektromos anyagokról

Részletesebben

Gépészet szakmacsoport. Porkohászat

Gépészet szakmacsoport. Porkohászat 1 Porkohászat Készült 2010-2011 években a Marcali, Barcs, Kadarkút, Nagyatád Szakképzés Szervezési Társulás részére a TÁMOP-2.2.3-09/1-2009-0016 azonosítószámú projekt keretében A porkohászat folyamatai

Részletesebben

Fémtechnológiák Fémek képlékeny alakítása 1. Mechanikai alapfogalmak, anyagszerkezeti változások

Fémtechnológiák Fémek képlékeny alakítása 1. Mechanikai alapfogalmak, anyagszerkezeti változások Miskolci Egyetem Műszaki Anyagtudományi Kar Anyagtudományi Intézet Fémtechnológiák Fémek képlékeny alakítása 1. Mechanikai alapfogalmak, anyagszerkezeti változások Dr.Krállics György krallics@eik.bme.hu

Részletesebben

GÉPÉSZMÉRNÖKI SZAK. Anyagtudomány II. Szabványos acélok és öntöttvasak. Dr. Rácz Pál egyetemi docens

GÉPÉSZMÉRNÖKI SZAK. Anyagtudomány II. Szabványos acélok és öntöttvasak. Dr. Rácz Pál egyetemi docens GÉPÉSZMÉRNÖKI SZAK Anyagtudomány II. Szabványos acélok és öntöttvasak Dr. Rácz Pál egyetemi docens Budapest 2011. Az acélok jelölés rendszere Az MSZ EN 10027-1 szabvány új jelölési rendszert vezetett be

Részletesebben

Radiokémia vegyész MSc radiokémia szakirány Kónya József, M. Nagy Noémi: Izotópia I és II. Debreceni Egyetemi Kiadó, 2007, 2008.

Radiokémia vegyész MSc radiokémia szakirány Kónya József, M. Nagy Noémi: Izotópia I és II. Debreceni Egyetemi Kiadó, 2007, 2008. Radiokémia vegyész MSc radiokémia szakirány Kónya József, M. Nagy Noémi: Izotópia I és II. Debreceni Egyetemi Kiadó, 2007, 2008. Kiss István,Vértes Attila: Magkémia (Akadémiai Kiadó) Nagy Lajos György,

Részletesebben

Kémiai fizikai alapok I. Vízminőség, vízvédelem 2009-2010. tavasz

Kémiai fizikai alapok I. Vízminőség, vízvédelem 2009-2010. tavasz Kémiai fizikai alapok I. Vízminőség, vízvédelem 2009-2010. tavasz 1. A vízmolekula szerkezete Elektronegativitás, polaritás, másodlagos kötések 2. Fizikai tulajdonságok a) Szerkezetből adódó különleges

Részletesebben

2. tétel. 1. Nemfémes szerkezeti anyagok: szerves ( polimer ) szervetlen ( kerámiák ) természetes, mesterséges ( műanyag )

2. tétel. 1. Nemfémes szerkezeti anyagok: szerves ( polimer ) szervetlen ( kerámiák ) természetes, mesterséges ( műanyag ) 2. tétel - A nemfémes szerkezeti anyagok tulajdonságai, felhasználásuk. - Vasfémek és ötvözeteik, tulajdonságaik, alkalmazásuk. - A könnyűfémek fajtái és jellemzői, ötvözése, alkalmazása. - A színesfémek

Részletesebben

Öntöttvasak. Öntöttvasak

Öntöttvasak. Öntöttvasak MECHANIKAI TECHNOLÓGIA ÉS ANYAGSZERKEZETTANI TANSZÉK Fémek technológiája Öntöttvasak Dr. Palotás Béla palotasb@eik.bme.hu Öntöttvasak??? Hipoeutektikus öntöttvasak Hipereutektikus öv.-k Öntöttvasak Szerzo:

Részletesebben

RÉSZLETEZŐ OKIRAT (2) a NAH /2016 nyilvántartási számú akkreditált státuszhoz

RÉSZLETEZŐ OKIRAT (2) a NAH /2016 nyilvántartási számú akkreditált státuszhoz RÉSZLETEZŐ OKIRAT (2) a NAH-1-1316/2016 nyilvántartási számú akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: METALCONTROL Anyagvizsgáló és Minőségellenőrző Központ Kft. 3533 Miskolc, Vasgyári

Részletesebben

Elektronspinrezonancia (ESR) - spektroszkópia

Elektronspinrezonancia (ESR) - spektroszkópia Elektronspinrezonancia (ESR) - spektroszkópia Paramágneses anyagok vizsgáló módszere. A mágneses momentum iránykvantáltságán alapul. A mágneses momentum energiája B indukciójú mágneses térben E m S μ z

Részletesebben

Orvosi implantátumok anyagai

Orvosi implantátumok anyagai 11 Orvosi implantátumok anyagai Dr. Mészáros István Anyagtudomány és Technológia Tanszék Sebészeti, fogorvosi alkalmazások Fémek, ötvözetek Kerámiák Polimerek Kompozitok Fémek ötvözetek hátrányai: korrózió,

Részletesebben

Az időtől független Schrödinger-egyenlet (energia sajátértékegyenlet), A Laplace operátor derékszögű koordinátarendszerben

Az időtől független Schrödinger-egyenlet (energia sajátértékegyenlet), A Laplace operátor derékszögű koordinátarendszerben Atomfizika ψ ψ ψ ψ ψ E z y x U z y x m = + + + ),, ( h ) ( ) ( ) ( ) ( r r r r ψ ψ ψ E U m = + Δ h z y x + + = Δ ),, ( ) ( z y x ψ =ψ r Az időtől független Schrödinger-egyenlet (energia sajátértékegyenlet),

Részletesebben

Vas- karbon ötvözetrendszer

Vas- karbon ötvözetrendszer Vas- karbon ötvözetrendszer Vas- Karbon diagram Eltérések az eddig tárgyalt diagramokhoz képest a diagramot csak 6,67 C %-ig ábrázolják, bizonyos vonalak folyamatos, és szaggatott vonallal is fel vannak

Részletesebben
