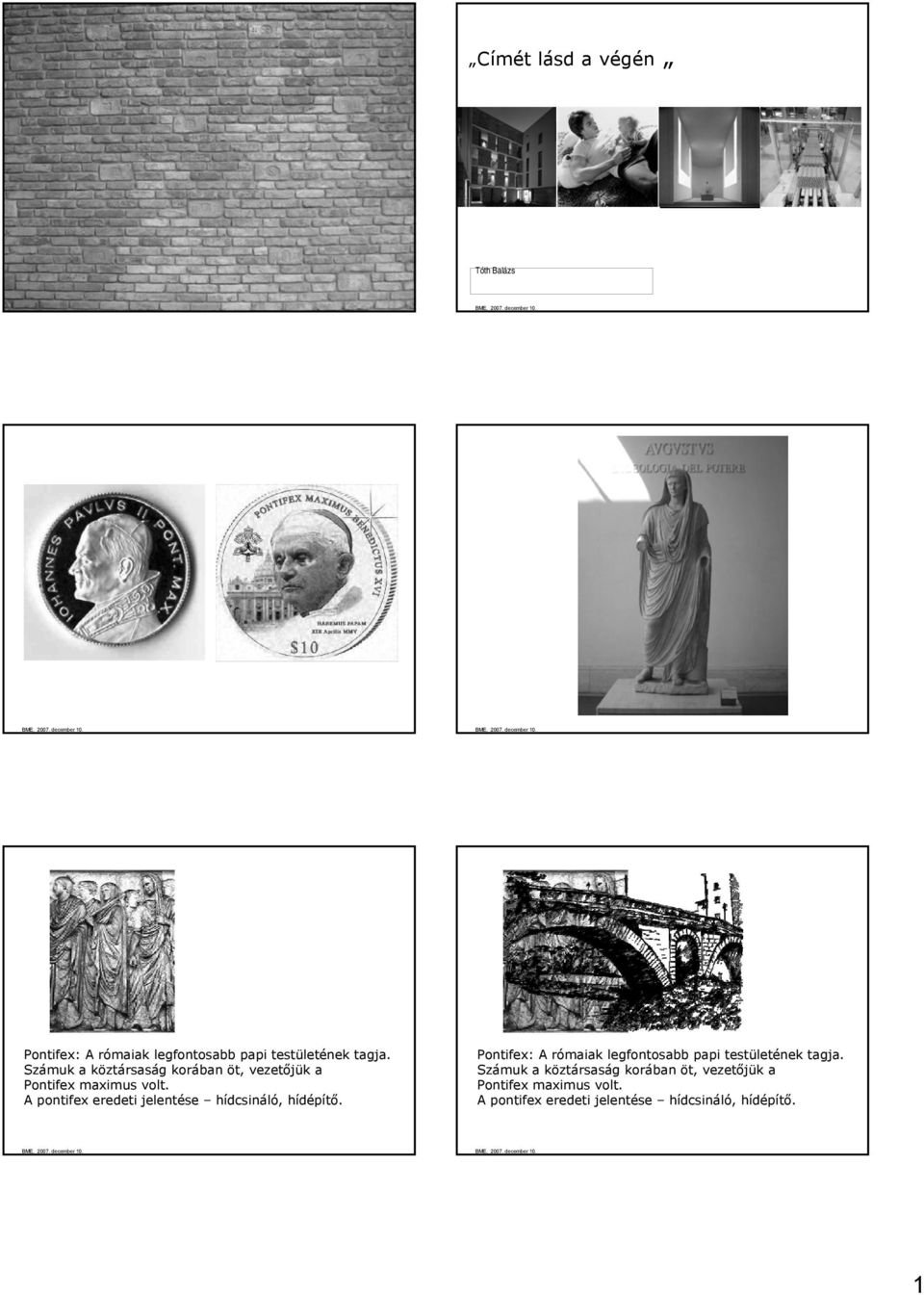

1 Címét lásd a végén Címét lásd a végén Tóth Balázs Tóth Balázs Pontifex: A rómaiak legfontosabb papi testületének tagja. Számuk a köztársaság korában öt, vezetőjük a Pontifex maximus volt. A pontifex eredeti jelentése hídcsináló, hídépítő. Pontifex: A rómaiak legfontosabb papi testületének tagja. Számuk a köztársaság korában öt, vezetőjük a Pontifex maximus volt. A pontifex eredeti jelentése hídcsináló, hídépítő. 1

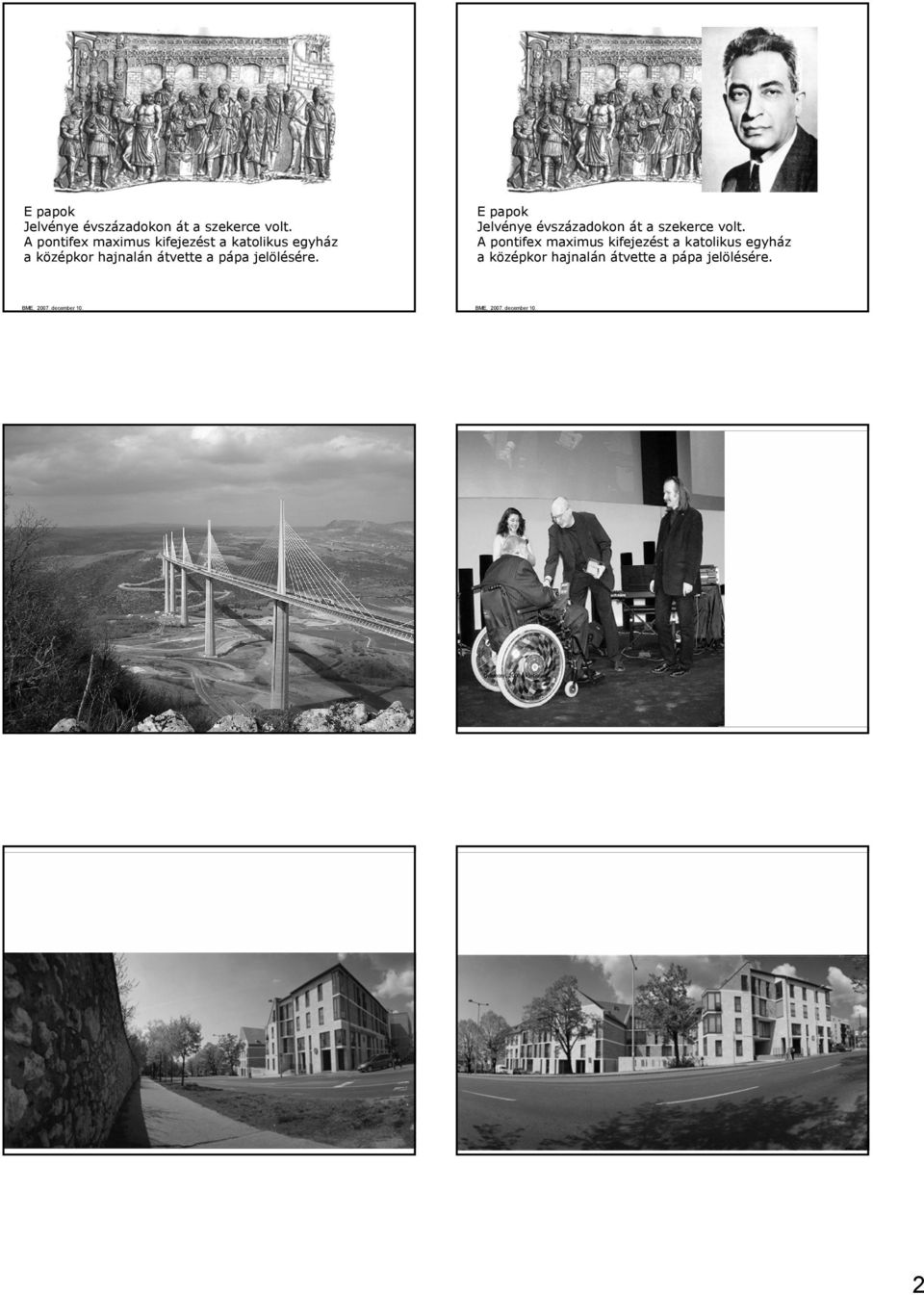

2 E papok Jelvénye évszázadokon át a szekerce volt. A pontifex maximus kifejezést a katolikus egyház a középkor hajnalán átvette a pápa jelölésére. E papok Jelvénye évszázadokon át a szekerce volt. A pontifex maximus kifejezést a katolikus egyház a középkor hajnalán átvette a pápa jelölésére. Köszönöm a figyelmet! Debrecen, október 13. Debrecen, október 13. Debrecen, október 13. 2

3 Debrecen, október 13. Debrecen, október 13. Debrecen, október 13. Debrecen, október 13. Debrecen, október 13. Debrecen, október 13. 3

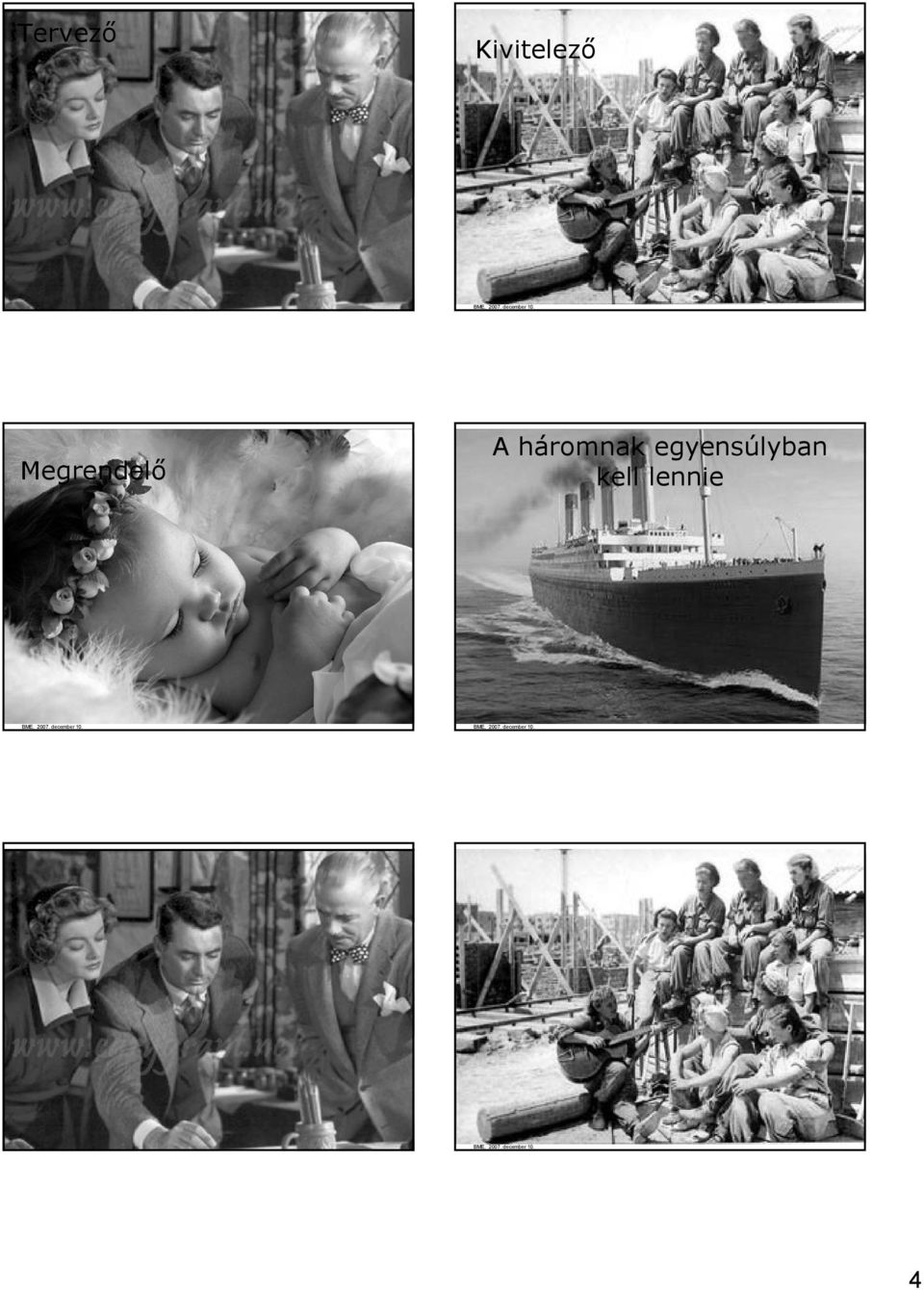

4 Tervező Kivitelező Megrendelő A háromnak egyensúlyban kell lennie g, vagyis akik majd használni fogják a házakat és a környezetet 4

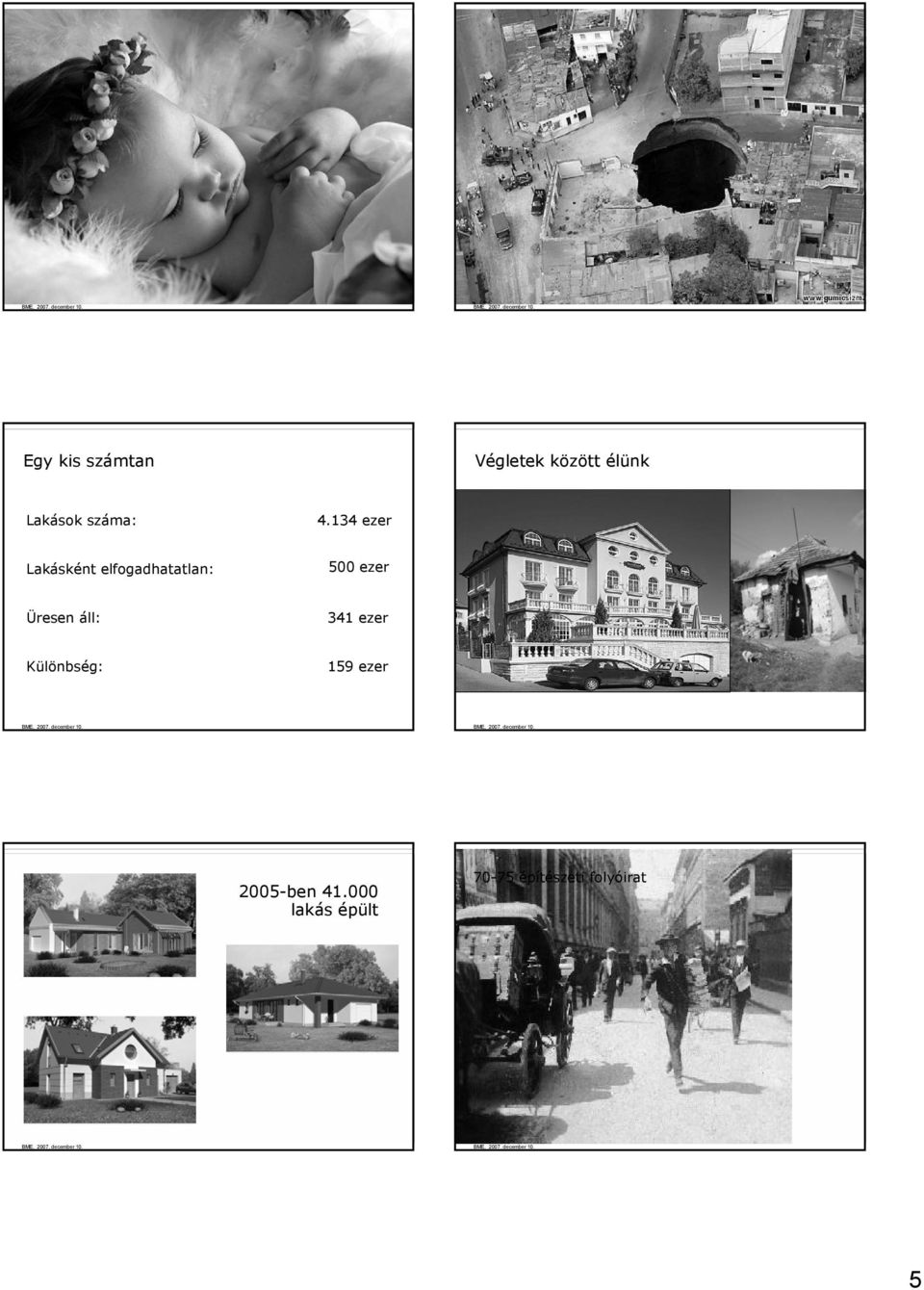

5 Egy kis számtan Végletek között élünk Lakások száma: ezer Lakásként elfogadhatatlan: 500 ezer Üresen áll: 341 ezer Különbség: 159 ezer 2005-ben lakás épült építészeti folyóirat 5

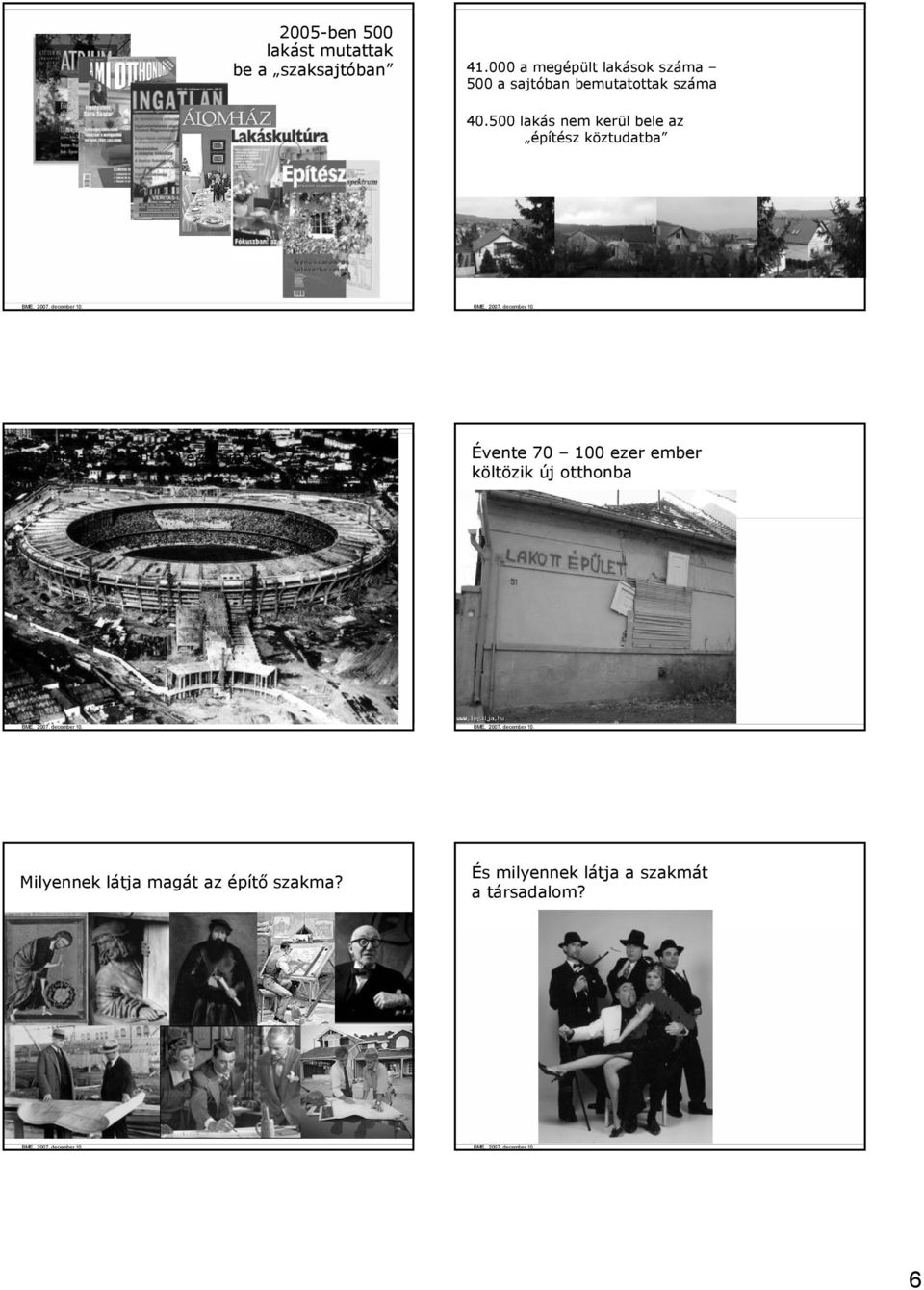

6 2005-ben 500 lakást mutattak be a szaksajtóban a megépült lakások száma 500 a sajtóban bemutatottak száma lakás nem kerül bele az építész köztudatba lakás = ezer ember Évente ezer ember költözik új otthonba Milyennek látja magát az építő szakma? És milyennek látja a szakmát a társadalom? 6

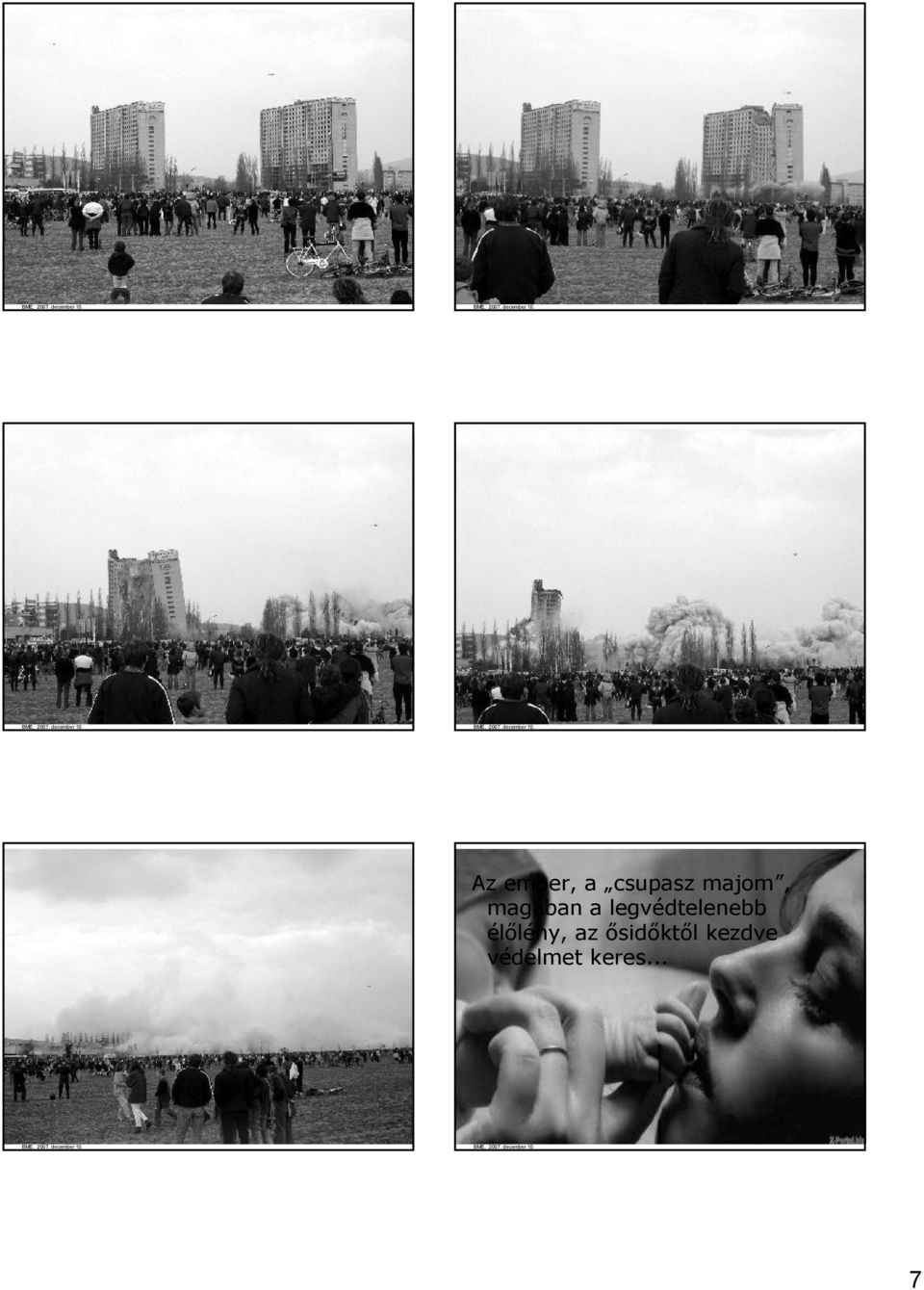

7 Vannak persze megoldások! Vannak persze megoldások! Vannak persze megoldások! Vannak persze megoldások! Vannak persze megoldások! Az ember, a csupasz majom, magában a legvédtelenebb élőlény, az ősidőktől kezdve védelmet keres... 7

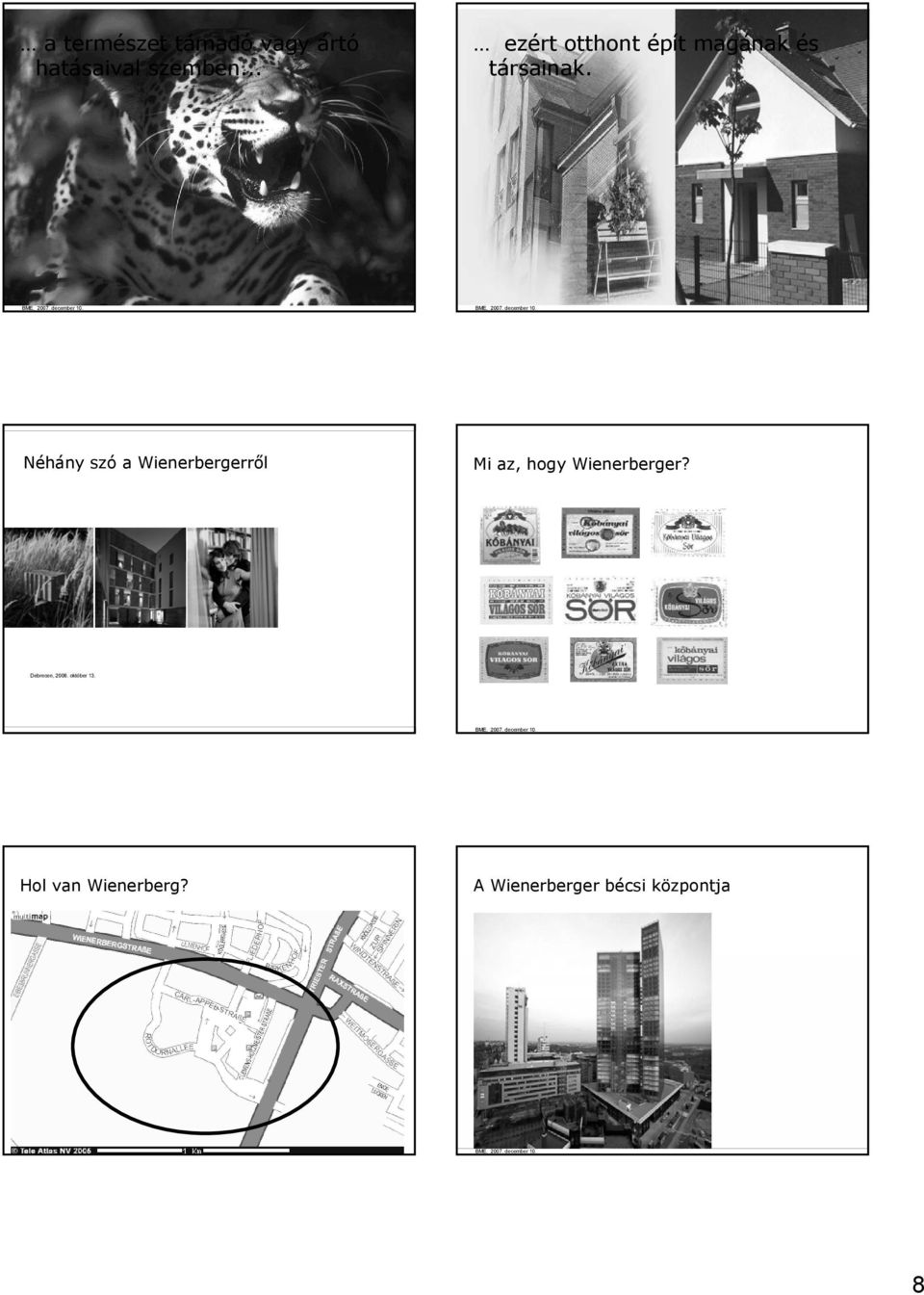

8 Miért építünk? a természet támadó vagy ártó hatásaival szemben... ezért otthont épít magának és társainak. Néhány szó a Wienerbergerről Mi az, hogy Wienerberger? Debrecen, október 13. Hol van Wienerberg? A Wienerberger bécsi központja 8

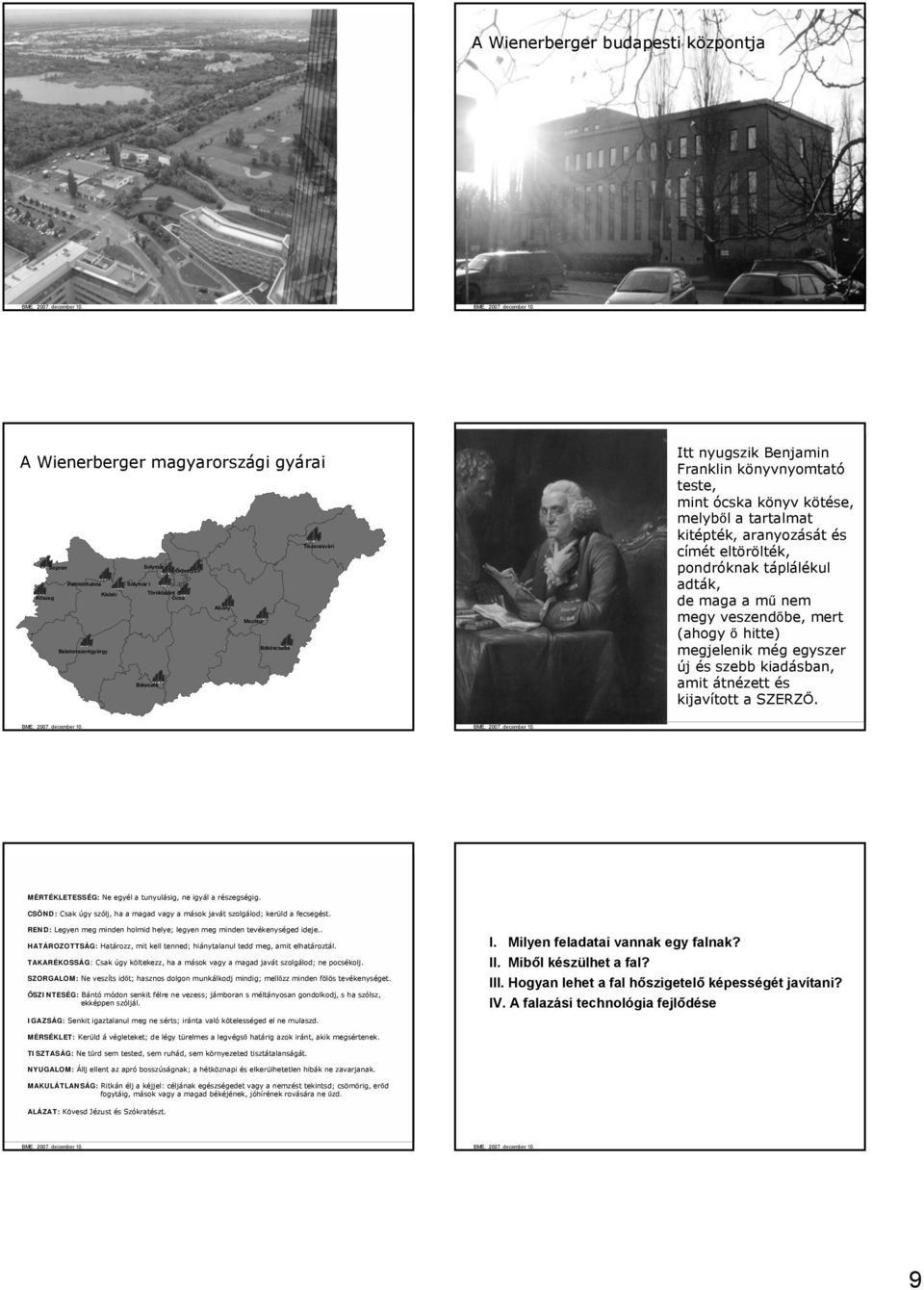

9 A Wienerberger bécsi központja A Wienerberger budapesti központja A Wienerberger magyarországi gyárai Tiszavasvári Sopron Solymár Őrbottyán Pannonhalma Solymár I Kisbér Törökbálint Kőszeg Ócsa Abony Mezőtúr Békéscsaba Balatonszentgyörgy Bátaszék Csiszolt tégla profiknak Itt nyugszik Benjamin Franklin könyvnyomtató teste, mint ócska könyv kötése, melyből a tartalmat kitépték, aranyozását és címét eltörölték, pondróknak táplálékul adták, de maga a mű nem megy veszendőbe, mert (ahogy ő hitte) megjelenik még egyszer új és szebb kiadásban, amit átnézett és kijavított a SZERZŐ. MÉRTÉKLETESSÉG: Ne egyél a tunyulásig, ne igyál a részegségig. CSÖND: Csak úgy szólj, ha a magad vagy a mások javát szolgálod; kerüld a fecsegést. REND: Legyen meg minden holmid helye; legyen meg minden tevékenységed ideje.. HATÁROZOTTSÁG: Határozz, mit kell tenned; hiánytalanul tedd meg, amit elhatároztál. TAKARÉKOSSÁG: Csak úgy költekezz, ha a mások vagy a magad javát szolgálod; ne pocsékolj. SZORGALOM: Ne veszíts időt; hasznos dolgon munkálkodj mindig; mellőzz minden fölös tevékenységet. ŐSZINTESÉG: Bántó módon senkit félre ne vezess; jámboran s méltányosan gondolkodj, s ha szólsz, ekképpen szóljál. IGAZSÁG: Senkit igaztalanul meg ne sérts; iránta való kötelességed el ne mulaszd. I. Milyen feladatai vannak egy falnak? II. Miből készülhet a fal? III. Hogyan lehet a fal hőszigetelő képességét javítani? IV. A falazási technológia fejlődése MÉRSÉKLET: Kerüld á végleteket; de légy türelmes a legvégső határig azok iránt, akik megsértenek. TISZTASÁG: Ne tűrd sem tested, sem ruhád, sem környezeted tisztátalanságát. NYGALOM: Állj ellent az apró bosszúságnak; a hétköznapi és elkerülhetetlen hibák ne zavarjanak. MAKLÁTLANSÁG: Ritkán élj a kéjjel: céljának egészségedet vagy a nemzést tekintsd; csömörig, erőd fogytáig, mások vagy a magad békéjének, jóhírének rovására ne űzd. ALÁZAT: Kövesd Jézust és Szókratészt. 9

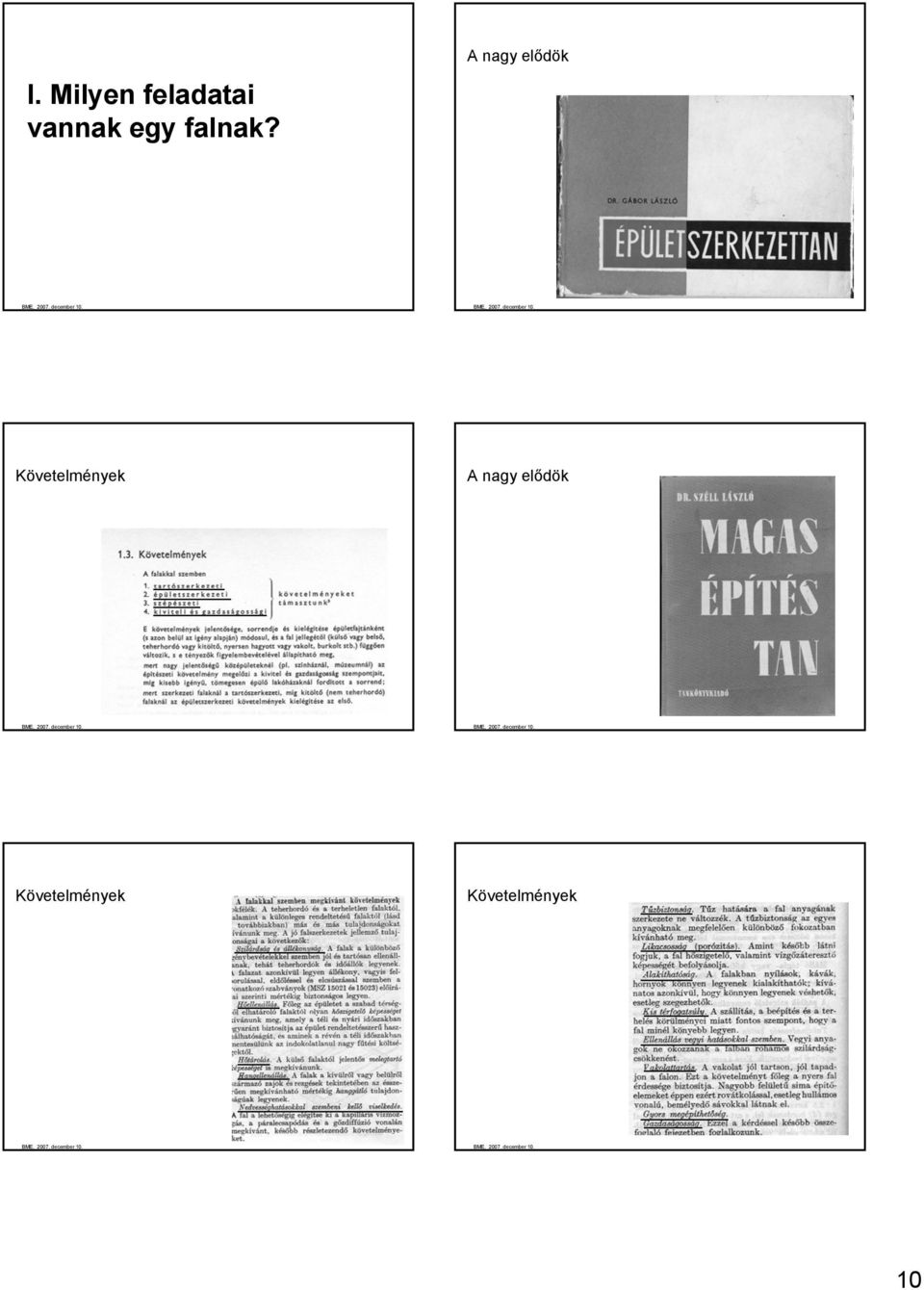

10 I. Milyen feladatai vannak egy falnak? A nagy elődök Követelmények A nagy elődök Követelmények Követelmények 10

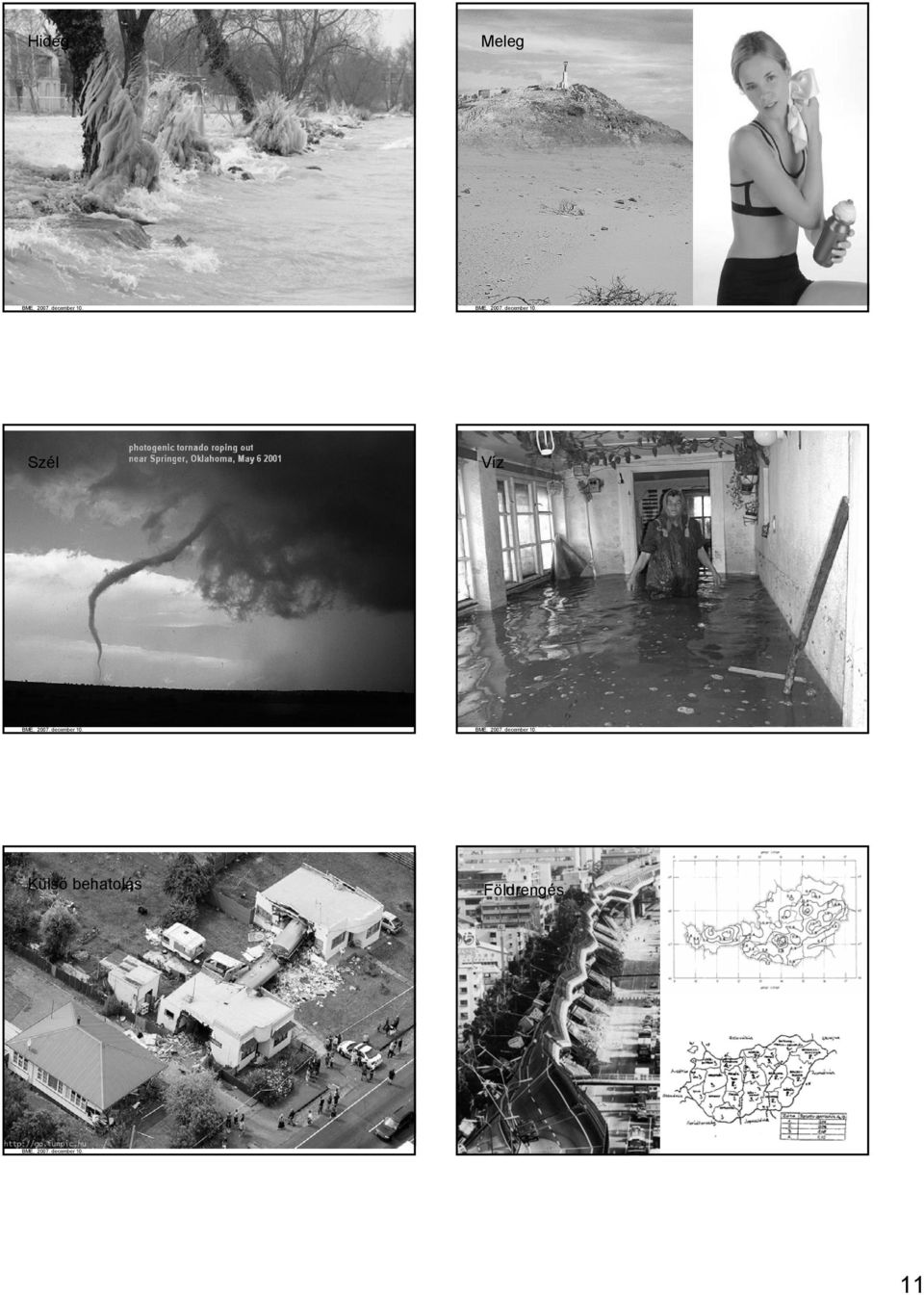

11 Hideg Szél Külső behatolás Meleg Víz Földrengés 11

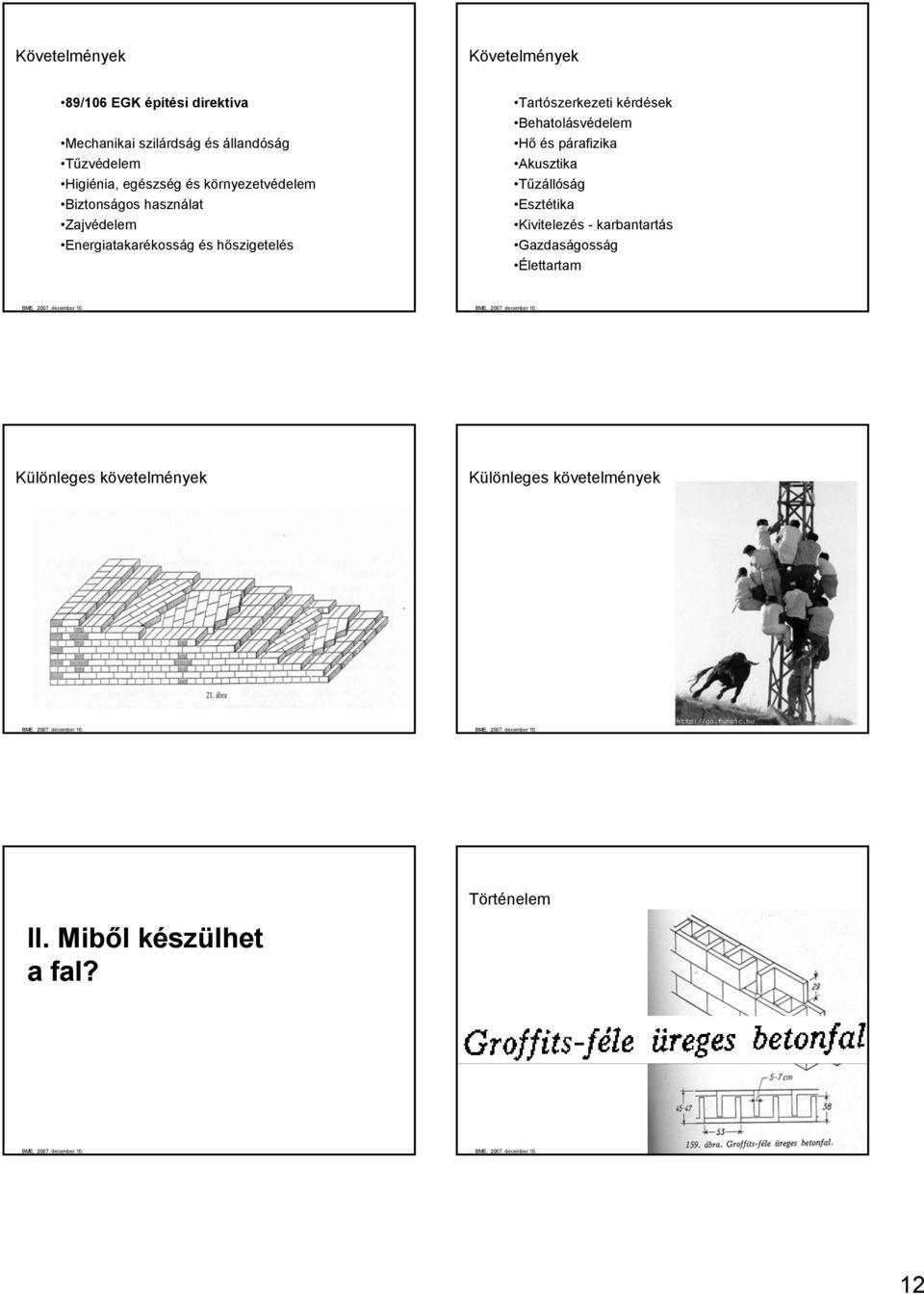

12 Követelmények Követelmények 89/106 EGK építési direktíva Mechanikai szilárdság és állandóság Tűzvédelem Higiénia, egészség és környezetvédelem Biztonságos használat Zajvédelem Energiatakarékosság és hőszigetelés Tartószerkezeti kérdések Behatolásvédelem Hő és párafizika Akusztika Tűzállóság Esztétika Kivitelezés - karbantartás Gazdaságosság Élettartam Különleges követelmények Különleges követelmények Történelem II. Miből készülhet a fal? 12

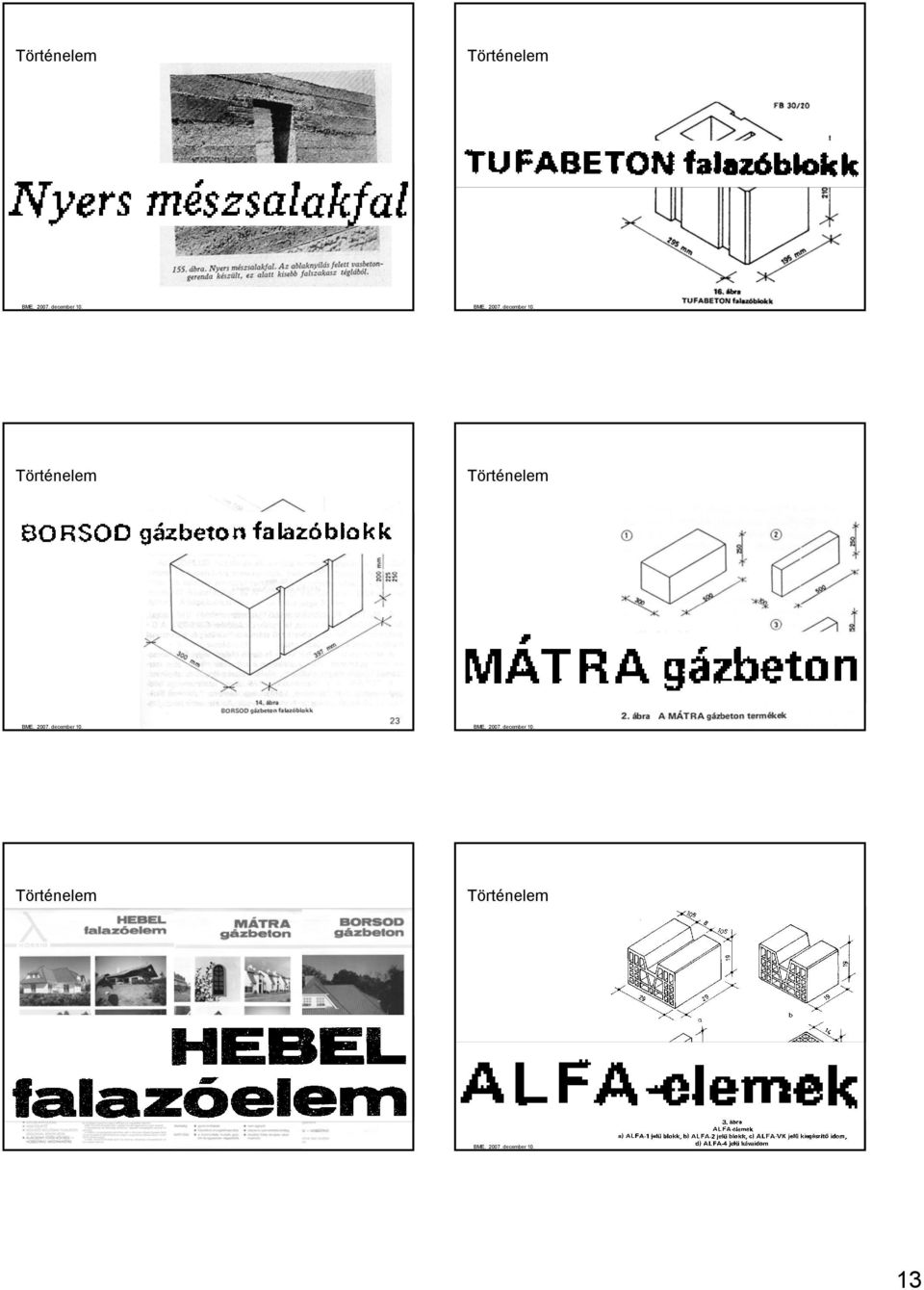

13 Történelem Történelem Történelem Történelem Történelem Történelem 13

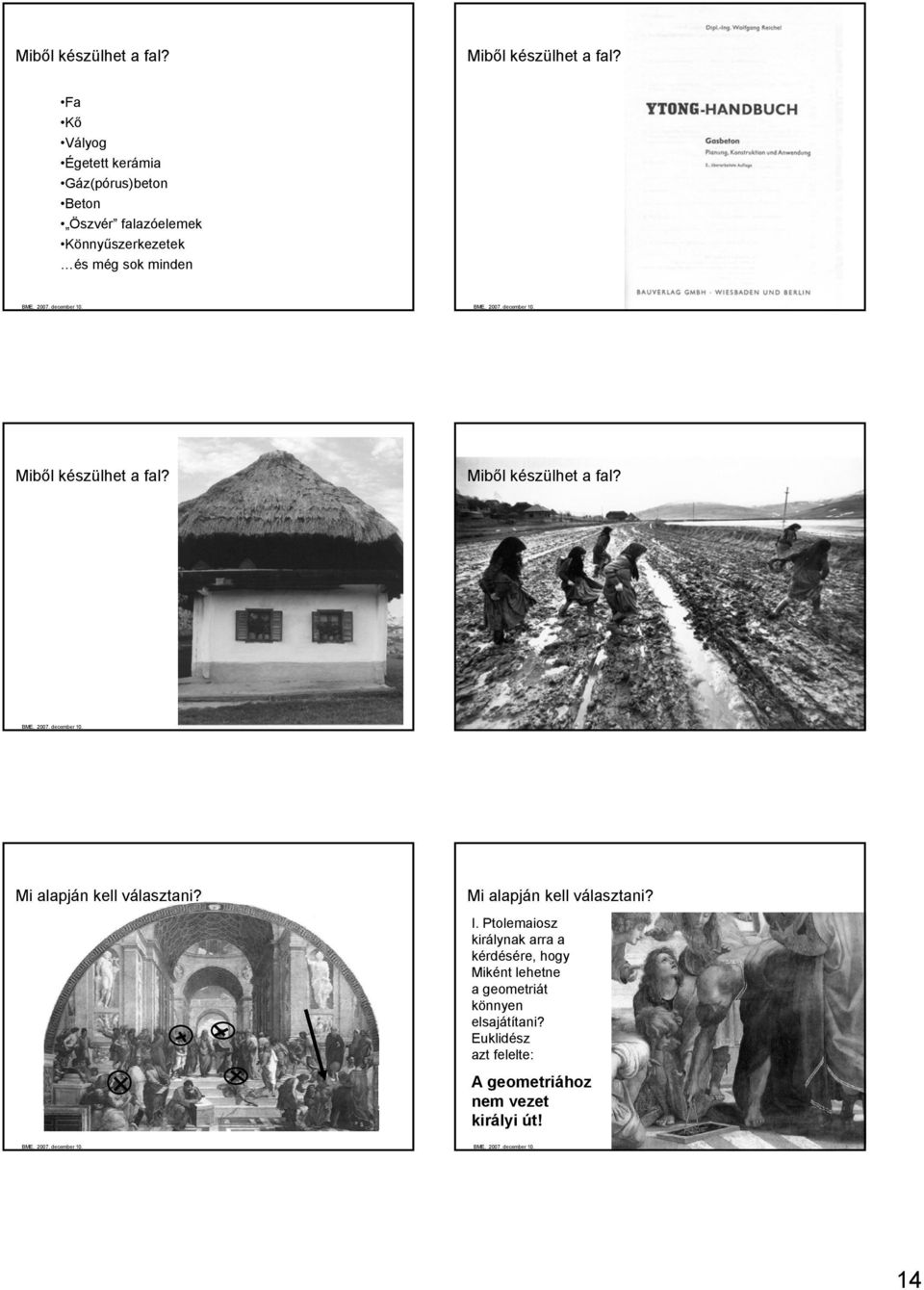

14 Miből készülhet a fal? Miből készülhet a fal? Fa Kő Vályog Égetett kerámia Gáz(pórus)beton Beton Öszvér falazóelemek Könnyűszerkezetek és még sok minden Miből készülhet a fal? Miből készülhet a fal? Mi alapján kell választani? Mi alapján kell választani? I. Ptolemaiosz királynak arra a kérdésére, hogy Miként lehetne a geometriát könnyen elsajátítani? Euklidész azt felelte: A geometriához nem vezet királyi út! 14

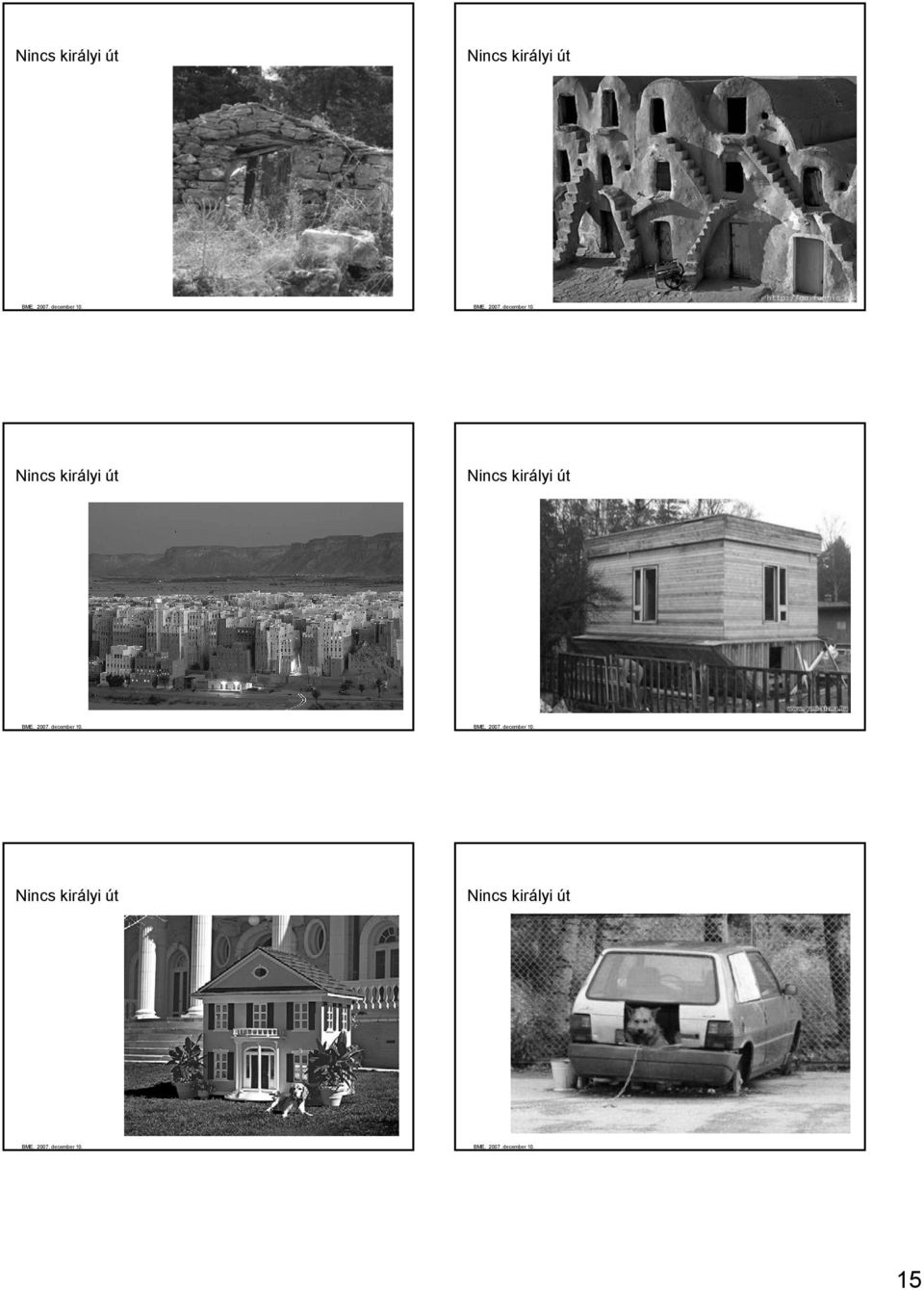

15 Nincs királyi út Nincs királyi út Nincs királyi út Nincs királyi út Nincs királyi út Nincs királyi út 15

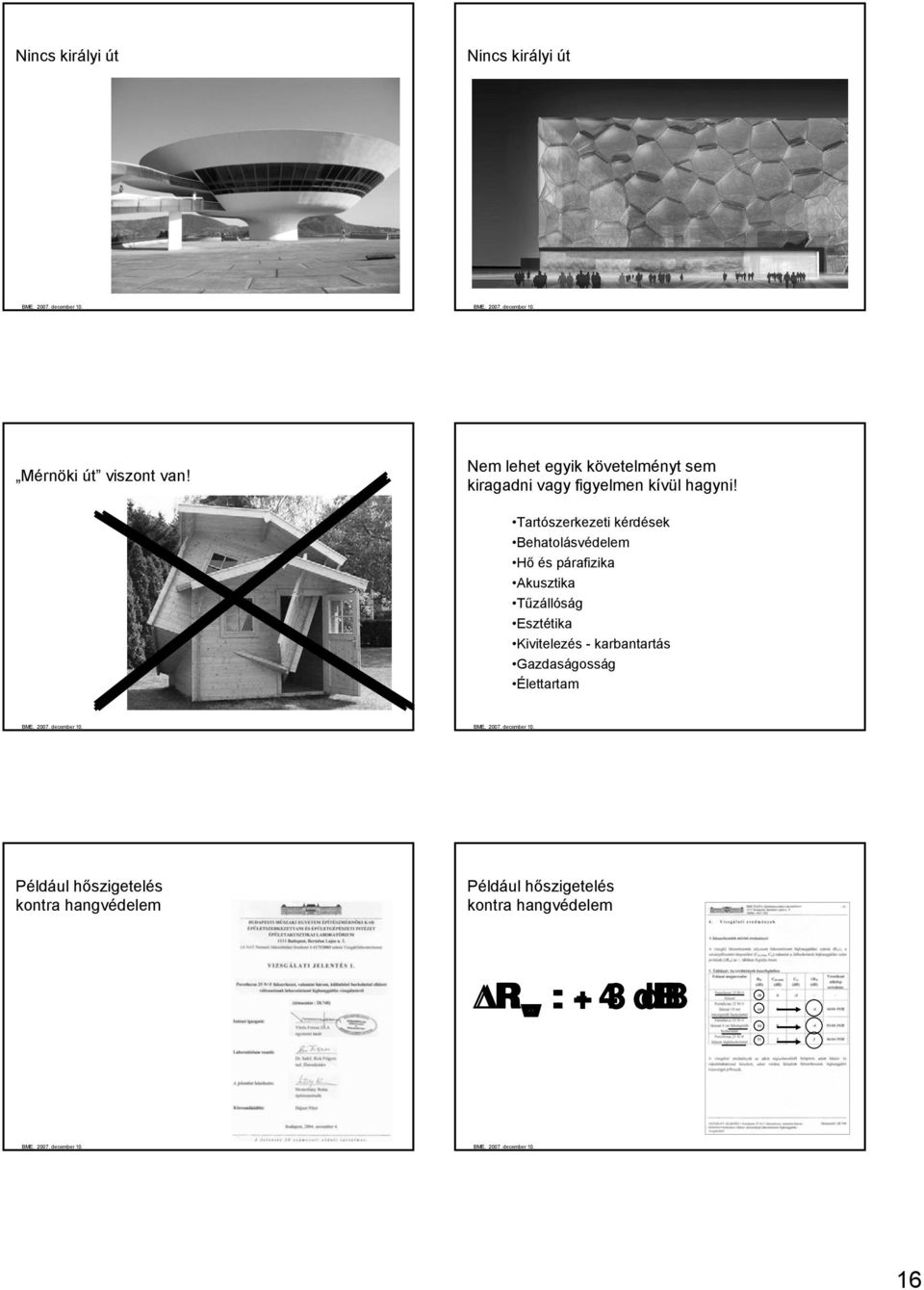

16 Nincs királyi út Nincs királyi út Mérnöki út viszont van! Nem lehet egyik követelményt sem kiragadni vagy figyelmen kívül hagyni! Tartószerkezeti kérdések Behatolásvédelem Hő és párafizika Akusztika Tűzállóság Esztétika Kivitelezés - karbantartás Gazdaságosság Élettartam Például hőszigetelés kontra hangvédelem Például hőszigetelés kontra hangvédelem ΔR w : db 16

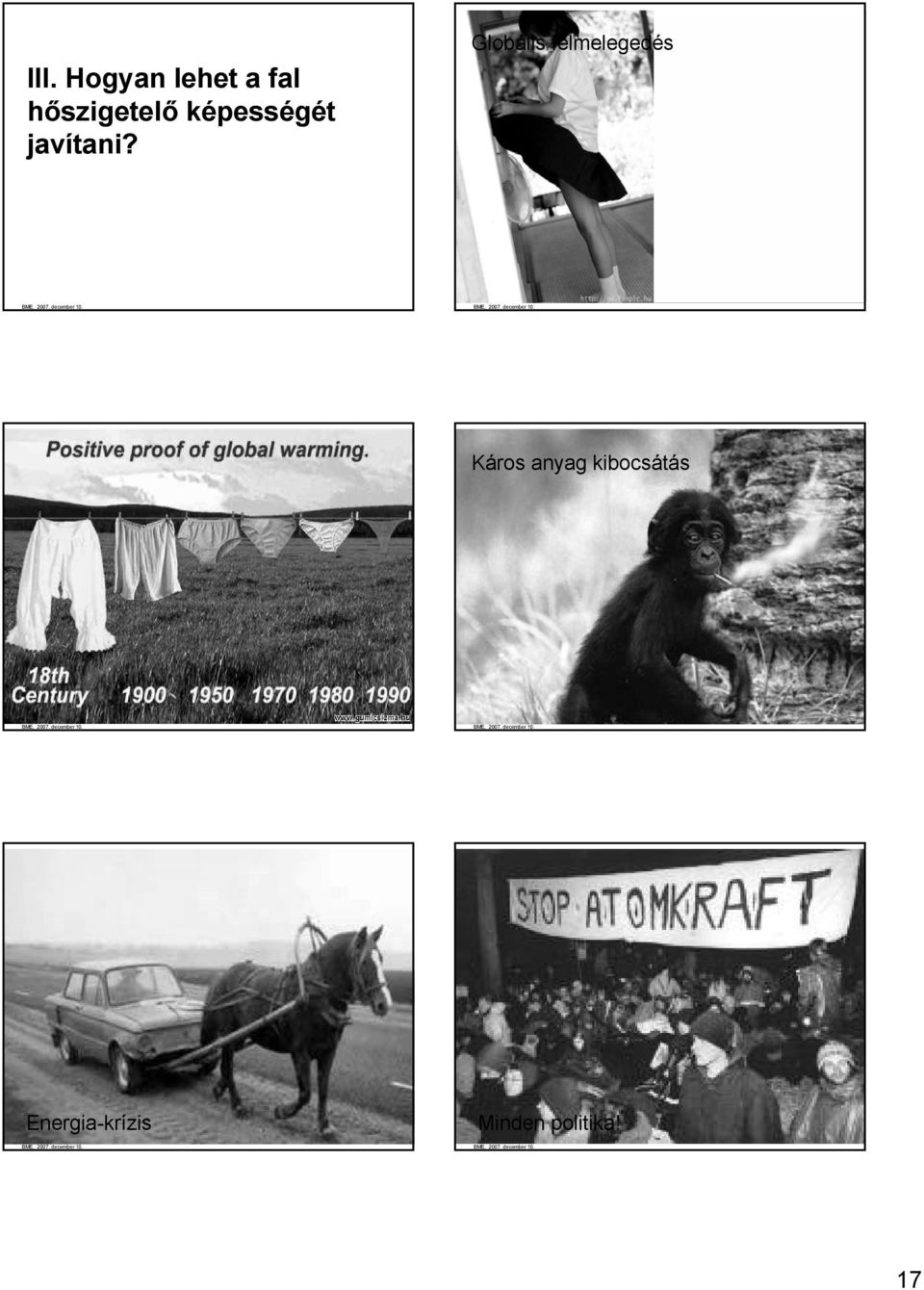

17 III. Hogyan lehet a fal hőszigetelő képességét javítani? Globális felmelegedés Globális felmelegedés Káros anyag kibocsátás Energia-krízis Fogytán Minden az politika! energia? 17

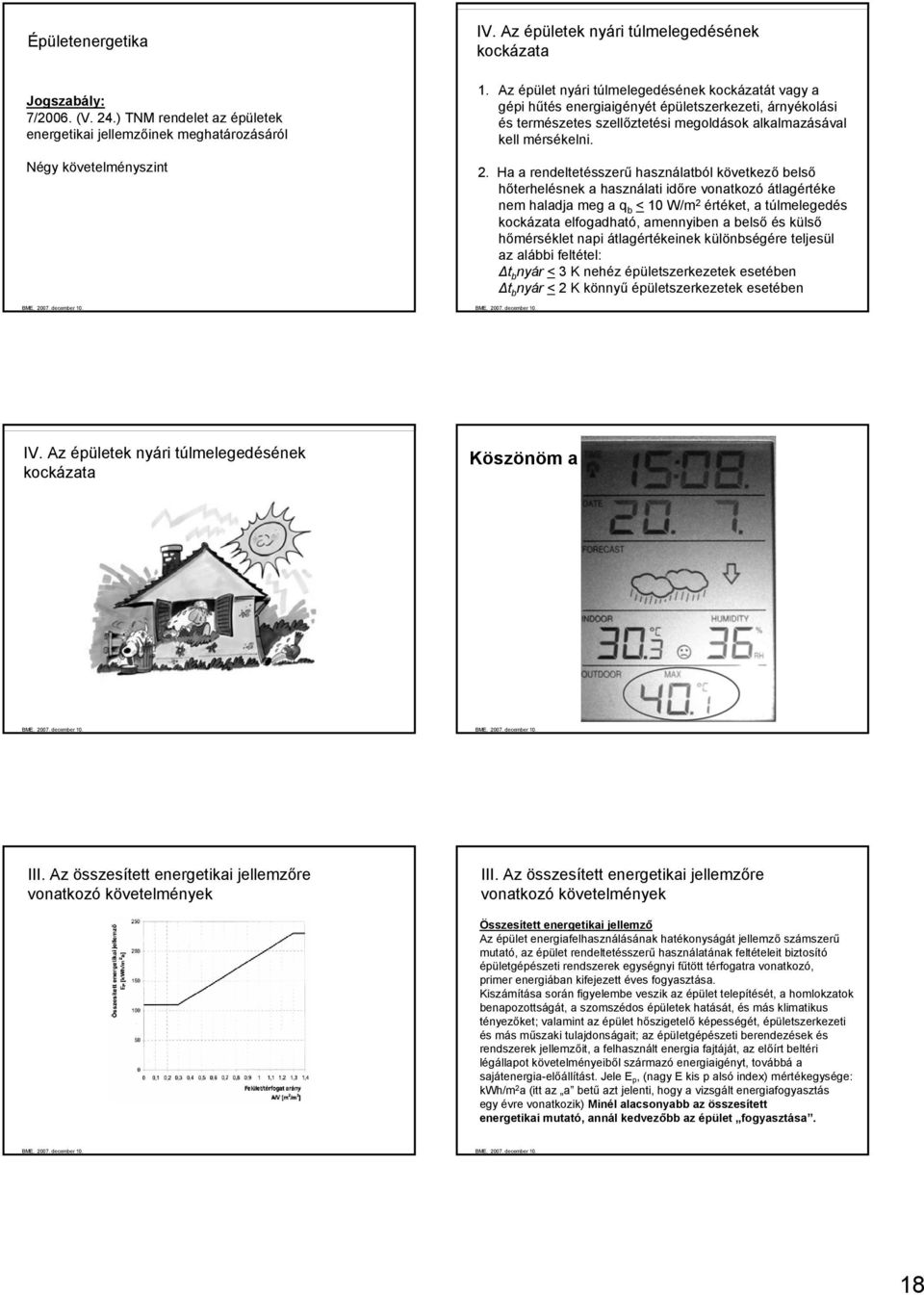

18 Épületenergetika Jogszabály: 7/2006. (V. 24.) TNM rendelet az épületek energetikai jellemzőinek meghatározásáról Négy követelményszint IV. Az épületek nyári túlmelegedésének kockázata 1. Az épület nyári túlmelegedésének kockázatát vagy a gépi hűtés energiaigényét épületszerkezeti, árnyékolási és természetes szellőztetési megoldások alkalmazásával kell mérsékelni. 2. Ha a rendeltetésszerű használatból következő belső hőterhelésnek a használati időre vonatkozó átlagértéke nem haladja meg a q b < 10 W/m 2 értéket, a túlmelegedés kockázata elfogadható, amennyiben a belső és külső hőmérséklet napi átlagértékeinek különbségére teljesül az alábbi feltétel: Δt b nyár < 3 K nehéz épületszerkezetek esetében Δt b nyár < 2 K könnyű épületszerkezetek esetében IV. Az épületek nyári túlmelegedésének kockázata Köszönöm a figyelmet! III. Az összesített energetikai jellemzőre vonatkozó követelmények III. Az összesített energetikai jellemzőre vonatkozó követelmények Összesített energetikai jellemző Az épület energiafelhasználásának hatékonyságát jellemző számszerű mutató, az épület rendeltetésszerű használatának feltételeit biztosító épületgépészeti rendszerek egységnyi fűtött térfogatra vonatkozó, primer energiában kifejezett éves fogyasztása. Kiszámítása során figyelembe veszik az épület telepítését, a homlokzatok benapozottságát, a szomszédos épületek hatását, és más klimatikus tényezőket; valamint az épület hőszigetelő képességét, épületszerkezeti és más műszaki tulajdonságait; az épületgépészeti berendezések és rendszerek jellemzőit, a felhasznált energia fajtáját, az előírt beltéri légállapot követelményeiből származó energiaigényt, továbbá a sajátenergia-előállítást. Jele E p, (nagy E kis p alsó index) mértékegysége: kwh/m 2 a (itt az a betű azt jelenti, hogy a vizsgált energiafogyasztás egy évre vonatkozik) Minél alacsonyabb az összesített energetikai mutató, annál kedvezőbb az épület fogyasztása. 18

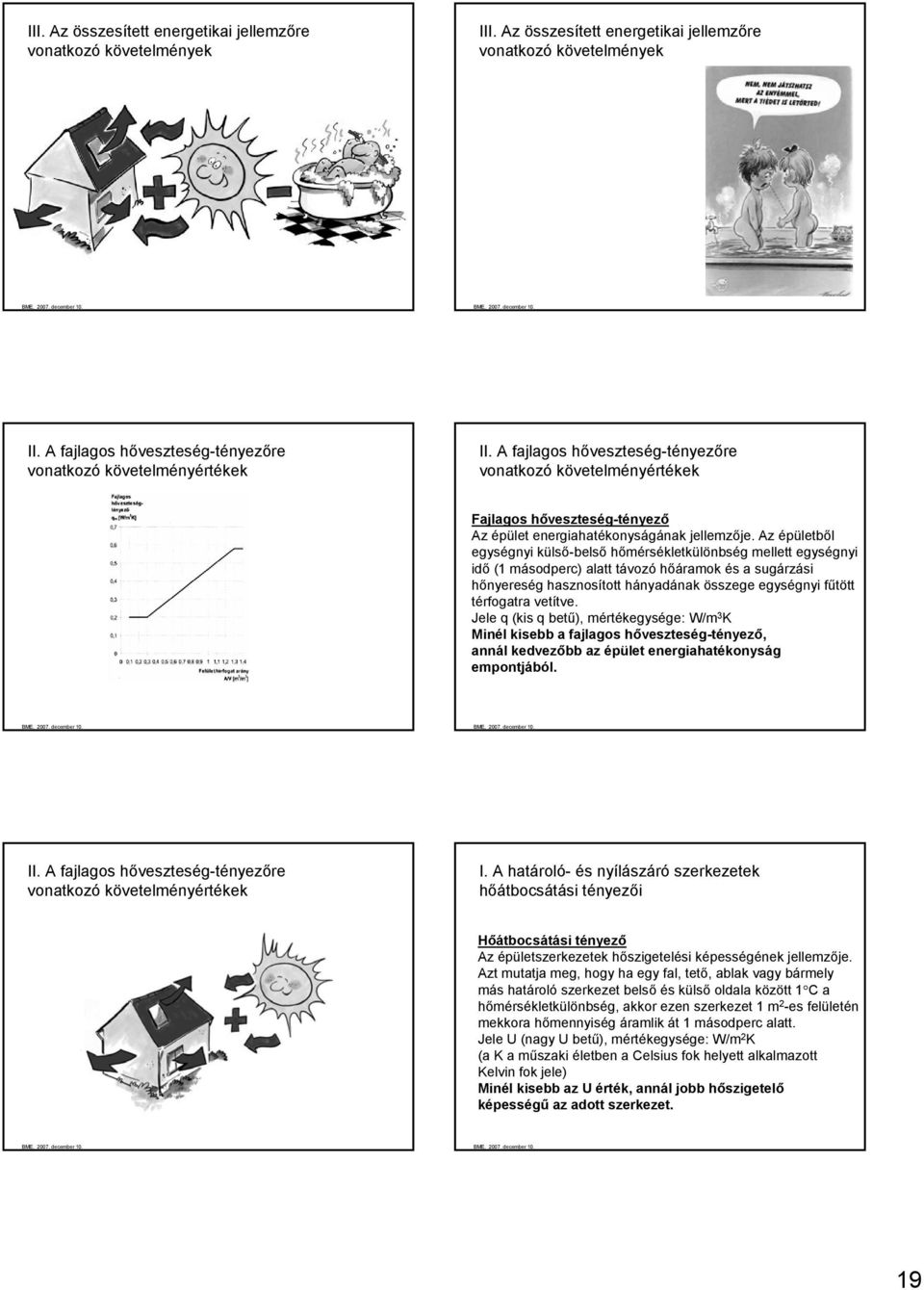

19 III. Az összesített energetikai jellemzőre vonatkozó követelmények III. Az összesített energetikai jellemzőre vonatkozó követelmények II. A fajlagos hőveszteség-tényezőre vonatkozó követelményértékek II. A fajlagos hőveszteség-tényezőre vonatkozó követelményértékek Fajlagos hőveszteség-tényező Az épület energiahatékonyságának jellemzője. Az épületből egységnyi külső-belső hőmérsékletkülönbség mellett egységnyi idő (1 másodperc) alatt távozó hőáramok és a sugárzási hőnyereség hasznosított hányadának összege egységnyi fűtött térfogatra vetítve. Jele q (kis q betű), mértékegysége: W/m 3 K Minél kisebb a fajlagos hőveszteség-tényező, annál kedvezőbb az épület energiahatékonyság empontjából. II. A fajlagos hőveszteség-tényezőre vonatkozó követelményértékek I. A határoló- és nyílászáró szerkezetek hőátbocsátási tényezői Hőátbocsátási tényező Az épületszerkezetek hőszigetelési képességének jellemzője. Azt mutatja meg, hogy ha egy fal, tető, ablak vagy bármely más határoló szerkezet belső és külső oldala között 1 C a hőmérsékletkülönbség, akkor ezen szerkezet 1 m 2 -es felületén mekkora hőmennyiség áramlik át 1 másodperc alatt. Jele (nagy betű), mértékegysége: (a K a műszaki életben a Celsius fok helyett alkalmazott Kelvin fok jele) Minél kisebb az érték, annál jobb hőszigetelő képességű az adott szerkezet. 19

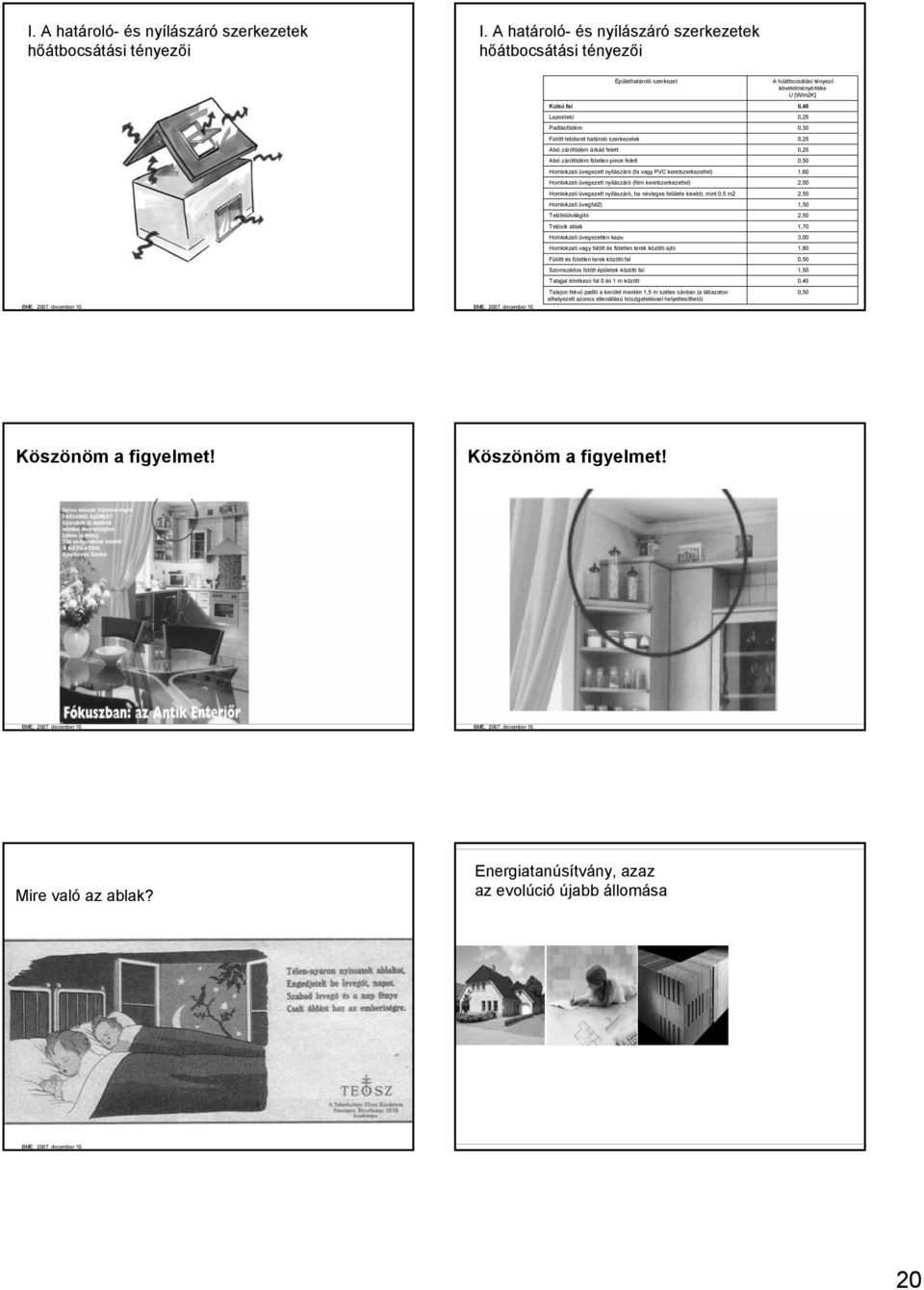

20 I. A határoló- és nyílászáró szerkezetek hőátbocsátási tényezői I. A határoló- és nyílászáró szerkezetek hőátbocsátási tényezői Épülethatároló szerkezet A hőátbocsátási tényező követelményértéke [W/m2K] Külső fal Lapostető Padlásfödém Fűtött tetőteret határoló szerkezetek Alsó zárófödém árkád felett Alsó zárófödém fűtetlen pince felett Homlokzati üvegezett nyílászáró (fa vagy PVC keretszerkezettel) Homlokzati üvegezett nyílászáró (fém keretszerkezettel) Homlokzati üvegezett nyílászáró, ha névleges felülete kisebb, mint 0,5 m2 Homlokzati üvegfal2) Tetőfelülvilágító Tetősík ablak Homlokzati üvegezetlen kapu Homlokzati vagy fűtött és fűtetlen terek közötti ajtó Fűtött és fűtetlen terek közötti fal Szomszédos fűtött épületek közötti fal Talajjal érintkező fal 0 és 1 m között Talajon fekvő padló a kerület mentén 1,5 m széles sávban (a lábazaton elhelyezett azonos ellenállású hőszigeteléssel helyettesíthető) 0,45 0,25 0,30 0,25 0,25 0,50 1,60 2,00 2,50 1,50 2,50 1,70 3,00 1,80 0,50 1,50 0,45 0,50 Köszönöm a figyelmet! Köszönöm a figyelmet! Mire való az ablak? Energiatanúsítvány, azaz az evolúció újabb állomása 20

21 Csiszolt tégla profiknak Csiszolt tégla profiknak Csiszolt tégla profiknak Csiszolt tégla profiknak Csiszolt tégla profiknak Nem csak a felhasználható energia, hanem a felhasználható anyagok mennyisége is véges! És ők hol fognak lakni? 21

22 Hogyan lehet a fal hőszigetelő képességét javítani? A falazóelem hőszigetelő képességének növelése A falazóelem hőszigetelő képességének növelése A falazóelem hőszigetelő képességének növelése Porotherm HS falazóelemek egyrétegű falakhoz Ok Energiatakarékosság és a hőszigetelési követelmények szigorodása Cél Egyrétegű külső fal égetett kerámiából Megoldás Vékonyabb belső bordák, több üregsor Debrecen, október 13. Debrecen, október

23 Debrecen, október 13. Debrecen, október 13. Porotherm HS falazóelemek egyrétegű falakhoz Debrecen, október 13. Debrecen, október 13. Debrecen, október

24 Porotherm HS falazóelemek egyrétegű falakhoz A falazóelem család PTH 30 HS PTH 38 HS PTH 44 HS Üregsorok száma "" érték [] 0,43 0,35 0,30 Debrecen, október 13. Habarcsok Kiegészítő elemek 30 HS FELES 38 HS FELES 38 HS KÁVA 1/2 38 HS KÁVA PTH M30 FALAZÓ- HABARCS PTH M100 FALAZÓ- HABARCS PTH TM FALAZÓ- HABARCS 44 HS FELES 44 HS KÁVA 44 HS KÁVA 1/2 44 HS SAROK Kiegészítő elemek Debrecen, október

25 A falazóelem hőszigetelő képességének növelése Debrecen, október 13. Hogyan lehet a fal hőszigetelő képességét javítani? A fugák hőszigetelő képességének növelése A falazóelem hőszigetelő képességének növelése A fugák hőszigetelő képességének növelése Hogyan lehet a fal hőszigetelő képességét javítani? A felületképzés (vakolat) hőszigetelő képességének növelése A falazóelem hőszigetelő képességének növelése A fugák hőszigetelő képességének növelése A felületképzés (vakolat) hőszigetelő képességének növelése VAKOLATLAN HAGYOMÁNYOS VAKOLAT HŐSZIGETELŐ VAKOLAT HŐSZIGETELŐ FALAZÓHABARCS NEM HŐSZIGETELŐ FALAZÓHABARCS HŐSZIGETELŐ FALAZÓHABARCS HŐSZIGETELŐ FALAZÓHABARCS POROTHERM 44 HS POROTHERM TM hőszigetelő falazóhabarccsal falazva vakolatlan fal esetén POROTHERM 44 HS POROTHERM M30, M100 falazóhabarccsal falazva vakolatlan fal esetén POROTHERM 44 HS POROTHERM TM hőszigetelő falazóhabarccsal falazva két oldalt 1,5 cm mészvakolattal POROTHERM 44 HS POROTHERM TM hőszigetelő falazóhabarccsal falazva két oldalt 2 cm hőszigetelő vakolattal 0,30 0,36 0,30 0,29 25

26 A felületképzés (vakolat) hőszigetelő képességének növelése A felületképzés (vakolat) hőszigetelő képességének növelése VAKOLATLAN HŐSZIGETELŐ FALAZÓHABARCS NEM HŐSZIGETELŐ FALAZÓHABARCS POROTHERM 44 HS POROTHERM TM hőszigetelő falazóhabarccsal falazva vakolatlan fal esetén POROTHERM 44 HS POROTHERM M30, M100 falazóhabarccsal falazva vakolatlan fal esetén 0,30 0,36 VAKOLATLAN HŐSZIGETELŐ FALAZÓHABARCS NEM HŐSZIGETELŐ FALAZÓHABARCS POROTHERM 44 HS POROTHERM TM hőszigetelő falazóhabarccsal falazva vakolatlan fal esetén POROTHERM 44 HS POROTHERM M30, M100 falazóhabarccsal falazva vakolatlan fal esetén 0,30 0,36 HAGYOMÁNYOS VAKOLAT HŐSZIGETELŐ FALAZÓHABARCS POROTHERM 44 HS POROTHERM TM hőszigetelő falazóhabarccsal falazva két oldalt 1,5 cm mészvakolattal 0,30 HŐSZIGETELŐ VAKOLAT HŐSZIGETELŐ FALAZÓHABARCS POROTHERM 44 HS POROTHERM TM hőszigetelő falazóhabarccsal falazva két oldalt 2 cm hőszigetelő vakolattal 0,29 A felületképzés (vakolat) hőszigetelő képességének növelése A felületképzés (vakolat) hőszigetelő képességének növelése VAKOLATLAN HŐSZIGETELŐ FALAZÓHABARCS NEM HŐSZIGETELŐ FALAZÓHABARCS POROTHERM 44 HS POROTHERM TM hőszigetelő falazóhabarccsal falazva vakolatlan fal esetén POROTHERM 44 HS POROTHERM M30, M100 falazóhabarccsal falazva vakolatlan fal esetén 0,30 0,36 VAKOLATLAN HŐSZIGETELŐ FALAZÓHABARCS NEM HŐSZIGETELŐ FALAZÓHABARCS POROTHERM 44 HS POROTHERM TM hőszigetelő falazóhabarccsal falazva vakolatlan fal esetén POROTHERM 44 HS POROTHERM M30, M100 falazóhabarccsal falazva vakolatlan fal esetén 0,30 0,36 0,36 A felületképzés (vakolat) hőszigetelő képességének növelése A felületképzés (vakolat) hőszigetelő képességének növelése VAKOLATLAN HŐSZIGETELŐ FALAZÓHABARCS NEM HŐSZIGETELŐ FALAZÓHABARCS POROTHERM 44 HS POROTHERM TM hőszigetelő falazóhabarccsal falazva vakolatlan fal esetén POROTHERM 44 HS POROTHERM M30, M100 falazóhabarccsal falazva vakolatlan fal esetén 0,30 0,36 HAGYOMÁNYOS VAKOLAT HŐSZIGETELŐ VAKOLAT HŐSZIGETELŐ FALAZÓHABARCS HŐSZIGETELŐ FALAZÓHABARCS POROTHERM 44 HS POROTHERM TM hőszigetelő falazóhabarccsal falazva két oldalt 1,5 cm mészvakolattal POROTHERM 44 HS POROTHERM TM hőszigetelő falazóhabarccsal falazva két oldalt 2 cm hőszigetelő vakolattal 0,30 0,29 0,30 Δ = W/m 0,06 2 W/m K 2 K 26

27 A felületképzés (vakolat) hőszigetelő képességének növelése A felületképzés (vakolat) hőszigetelő képességének növelése HAGYOMÁNYOS VAKOLAT HŐSZIGETELŐ VAKOLAT HŐSZIGETELŐ FALAZÓHABARCS POROTHERM 44 HS POROTHERM TM hőszigetelő falazóhabarccsal falazva két oldalt 1,5 cm mészvakolattal POROTHERM 44 HS POROTHERM TM hőszigetelő falazóhabarccsal falazva két oldalt 2 cm hőszigetelő vakolattal 0,30 0,29 HAGYOMÁNYOS VAKOLAT HŐSZIGETELŐ VAKOLAT HŐSZIGETELŐ FALAZÓHABARCS POROTHERM 44 HS POROTHERM TM hőszigetelő falazóhabarccsal falazva két oldalt 1,5 cm mészvakolattal POROTHERM 44 HS POROTHERM TM hőszigetelő falazóhabarccsal falazva két oldalt 2 cm hőszigetelő vakolattal 0,30 0,29 0,30 A felületképzés (vakolat) hőszigetelő képességének növelése Hogyan lehet a fal hőszigetelő képességét javítani? HAGYOMÁNYOS VAKOLAT HŐSZIGETELŐ VAKOLAT HŐSZIGETELŐ FALAZÓHABARCS POROTHERM 44 HS POROTHERM TM hőszigetelő falazóhabarccsal falazva két oldalt 1,5 cm mészvakolattal POROTHERM 44 HS POROTHERM TM hőszigetelő falazóhabarccsal falazva két oldalt 2 cm hőszigetelő vakolattal 0,30 0,29 A falazóelem hőszigetelő képességének növelése A fugák hőszigetelő képességének növelése A felületképzés (vakolat) hőszigetelő képességének növelése Δ 0,29 = W/m 0,01 2 W/m K 2 K Kiegészítő hőszigetelés Kiegészítő hőszigetelés N i n c s ú j a n a p a l a t t! Hogyan lehet a fal hőszigetelő képességét javítani? A falazóelem hőszigetelő képességének növelése A fugák hőszigetelő képességének növelése A felületképzés (vakolat) hőszigetelő képességének növelése Kiegészítő hőszigetelés Réteges falak 27

28 Réteges falak Költségek? Tartószerkezeti kérdések Behatolásvédelem Hő és párafizika Akusztika Tűzállóság Esztétika Kivitelezés - karbantartás Gazdaságosság Élettartam A falazási technológia fejlődése IV. A falazási technológia fejlődése Állófugás falazás Állófugás falazás Állóhézagos falazóelemek PTH 30 HANGGÁTLÓTÉGLA PTH 30/24 HANGGÁTLÓTÉGLA 28

29 Állóhézagos A falazási technológia fejlődése Állófugás falazás Habarcstáskás falazás Habarcstáskás falazás Habarcstáskás falazóelemek PTH 38 PINCETÉGLA Habarcstáskás A falazási technológia fejlődése Állófugás falazás Habarcstáskás falazás Nútféderes falazás 29

30 Nútféderes falazás Nútféderes falazás Nútféderes falazóelemek Nútféderes falazóelemek PTH 44 HS PTH 38 HS PTH 38 N+F PTH 25 N+F PTH 20 N+F PTH 30 HS PTH 30 N+F PTH 12 N+F PTH 10 N+F PTH 6 N+F Nútféderes A falazási technológia fejlődése Állófugás falazás Habarcstáskás falazás Nútféderes falazás Vékonyhabarcsos falazás 30

31 Vékonyhabarcsos falazási technológia Vékonyhabarcsos falazási technológia Vékonyhabarcsos falazási technológia Vékonyhabarcsos falazási technológia Vékonyhabarcsos falazási technológia Vékonyhabarcsos falazási technológia 30 %-kal gyorsabb kivitelezés Egytizedére csökken a habarcsfelhasználás kevesebb anyagmozgatás, tárolóhelyigény és kevesebb nedvesség a szerkezetben Jobb hőszigetelés 0,01 Szebb fal, jobb vakolhatóság Azonos bekerülési költség (tégla+habarcs+munkadíj)/m 2 Az építésznek nincsenek plusz feladatai A kivitelező nem tudja felülbírálni a tervezőt 31

32 Vékonyhabarcsos falazási technológia Vékonyhabarcsos falazási technológia Kiegészítő elemek Vékonyhabarcsos falazási technológia Vékonyhabarcsos falazási technológia Vékonyhabarcsos Porothermfalazási technológia Profi Porotherm áthidalók 32

33 A Wienerberger magyarországi gyárai Porotherm áthidalók PTH A12 Tiszavasvári Sopron Solymár Őrbottyán Kőszeg Pannonhalma Kisbér Solymár I Törökbálint Ócsa Abony Mezőtúr Balatonszentgyörgy Békéscsaba Bátaszék Porotherm áthidalók PTH A10 Porotherm áthidalók PTH S Porotherm födémrendszer Porotherm födémrendszer Keresztmetszet: 120 x 65 mm Gyártási hossz: 2,50 7,25 m Falköz: 2,25 7,00 m Méretlépcső: 0,25 m Tömeg: 16 kg/fm 33

34 Porotherm födémgerenda Porotherm födémbéléstest Porotherm koszorútégla Porotherm födém koszorú csomópontja A Wienerberger magyarországi gyárai Tiszavasvári Sopron Solymár Őrbottyán Kőszeg Pannonhalma Kisbér Solymár I Törökbálint Ócsa Abony Mezőtúr Balatonszentgyörgy Békéscsaba Bátaszék 34

35 előregyártott vasbeton kéregpanel alsó hossz- és keresztirányú vasakat, térrácsokat tartalmaz monolitikus felbetonnal teljes födémvastagság az együttdolgozást biztosítja: - felület érdesítése - térrácsok tetszőleges geometriára tervezhető Geometriai adatok elemvastagság: 5,0 ; 6,0 ; 7,0 cm elemszélesség: max. 2,40 m elemhossz: max. 10,00 m» - nem alkalmazási korlát - Alkalmazott anyagok: beton: C20/25 (C20-16/kk) betonacél: B60.50 Szállításkori súly: 5,0 cm elem 1,25 kn/m 2 6,0 cm elem 1,50 kn/m 2 7,0 cm elem 1,75 kn/m 2 alátámasztás nélkül Speciális megvalósítási kérdések Tetszőleges geometria ferde lehatárolás íves lehatárolás áttörés: téglalap, kör fej nélküli gombafödémek lemezmű (koporsófödém) könnyített födém nagy belmagasságú épületnél v. rehabilitációnál AVI térrács KTS nyíró térrács KT térrács - minden elemben (beemelés) cm távolságokra - AVI 90, 110, 130, fej nélküli gombafödémek - nyírás a támasznál - KTS 100, 120, 140, önhordó kéregpanel - alátámasztás megszüntetése - külön rendelésre, ritkán Alkalmazási területek családi házak többlakásos épületek irodaházak pillérvázas épületek, gombafödémek oktatási és kommunális építmények alacsony belmagasságú tereknél (pl. kábelcsatorna) nagy belmagasságú tereknél (térrács sűrítés, KT térrács) 35

36 Alkalmazási előnyök mindig egyedi geometriára tervezve! nincs építészeti vagy statikai kötöttség zsaluzati munkák és költségek megszűnése sima alsó felület - nincs szükség födémvakolásra gyors és folyamatos építést biztosít elektromos dobozok elhelyezése Tervezés minden ami monolitból készül! egyedi tervezés minden épületnél Szabvány: MSZ ENV (EC2: Betonszerkezetek tervezése) Nemetschek Allready programmal mértékadó igénybevételek és szükséges vasalás végeselem programmal (Fem-Design, Axis) kiegészítő vasak, panelbe, panelre fugavasalás (folytonosság) vasalás korrigálása - kétirányúsítás, z csökkenése felső vasalás, függőleges kampóhossz Speciális tervezési kérdések PROFIPANEL teherhordása PROFIPANEL teherhordása PROFIPANEL felfekvése Alátámasztások egyirányban teherhordó kétirányban teherhordó Fugavasalás Fej nélküli gombafödém Könnyített födém PROFIPANEL felfekvése Alátámasztások teherhordási irányban - 4 cm teherhordási irányra merőlegesen - 1 cm - javasolt: 1,5 x 1,5 raszter Fal mellett: - 4 cm-es felfekvés esetén nem kell alátámasztani - 4 cm-nél kisebb felfekvés esetén alá kell támasztani! 36

37 Fugavasalás Könnyített födém térrács magassága v-6 cm térrácsok alá befűzött vas (felúszás ellen) Porotherm födém kiváltására22 Gyártás Tervezés után: a Megrendelő jóváhagyása rakatképzés elemsorrend gyártásba küldés elemlista gyártás Gyártás Zsaluelemek előkészítése: Gyártás Vasszerelés, térrácsok elhelyezése Gyártás Betonozás: Vastagságbeli pontalanság 5-7 cm 37

38 Gyártás Felület érdesítése: Gyártás Az elkészült panel kiemelése a palettából: Gyártás Gyártás Raktározás: Elektromos dobozok az elemben: Kivitelezés Beemelés, rögzítés Kivitelezés Beemelés, rögzítés L/5 távolságra beakasztott horog kötél hajlásszöge 60 javasolt himba használata 8m-nél hosszabb elemeknél 8p-os emelés 38
