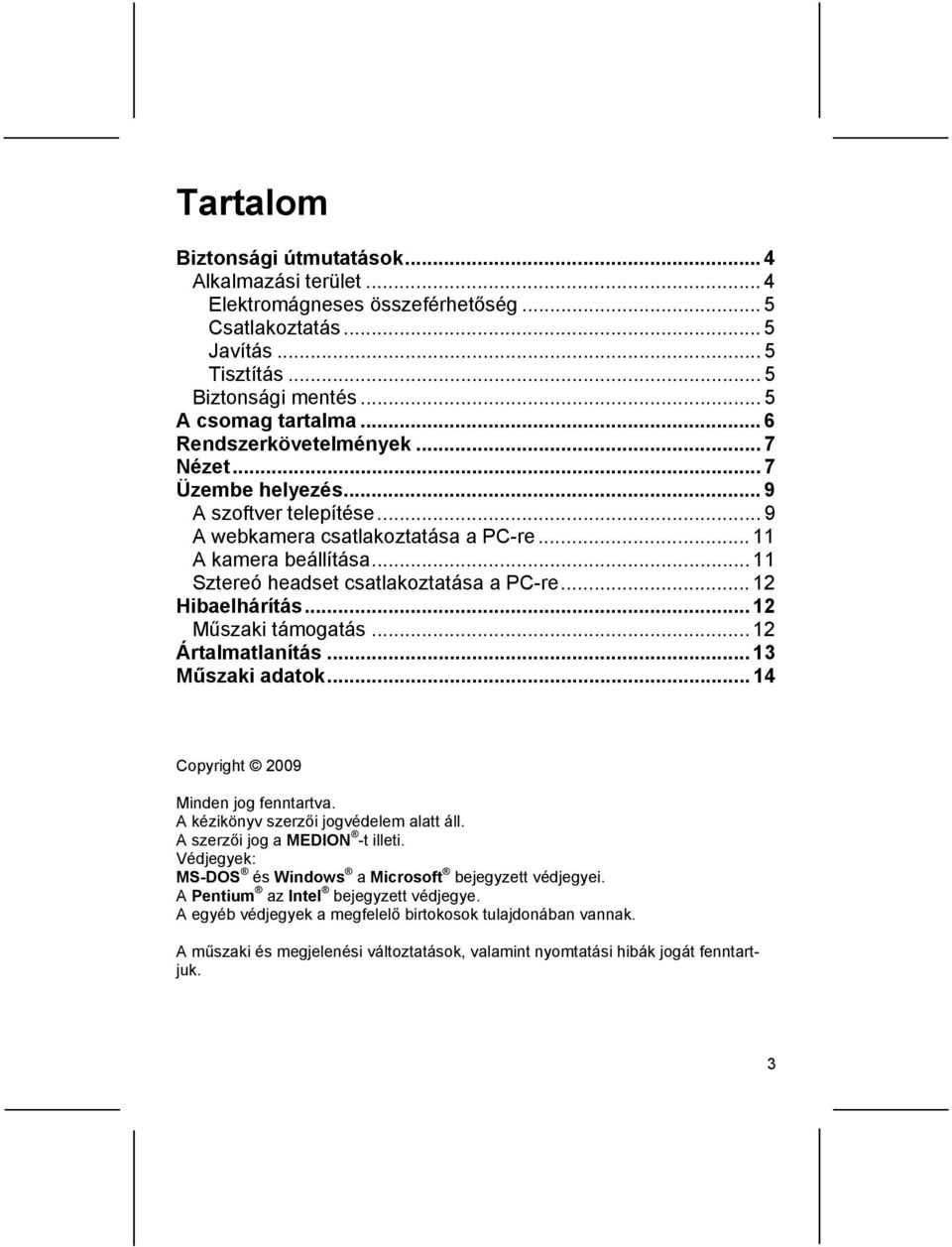

1 Tartalom Biztonsági útmutatások... 4 Alkalmazási terület... 4 Elektromágneses összeférhetőség... 5 Csatlakoztatás... 5 Javítás... 5 Tisztítás... 5 Biztonsági mentés... 5 A csomag tartalma... 6 Rendszerkövetelmények... 7 Nézet... 7 Üzembe helyezés... 9 A szoftver telepítése... 9 A webkamera csatlakoztatása a PC-re A kamera beállítása Sztereó headset csatlakoztatása a PC-re Hibaelhárítás Műszaki támogatás Ártalmatlanítás Műszaki adatok Copyright 2009 Minden jog fenntartva. A kézikönyv szerzői jogvédelem alatt áll. A szerzői jog a MEDION -t illeti. Védjegyek: MS-DOS és Windows a Microsoft bejegyzett védjegyei. A Pentium az Intel bejegyzett védjegye. A egyéb védjegyek a megfelelő birtokosok tulajdonában vannak. A műszaki és megjelenési változtatások, valamint nyomtatási hibák jogát fenntartjuk. 3

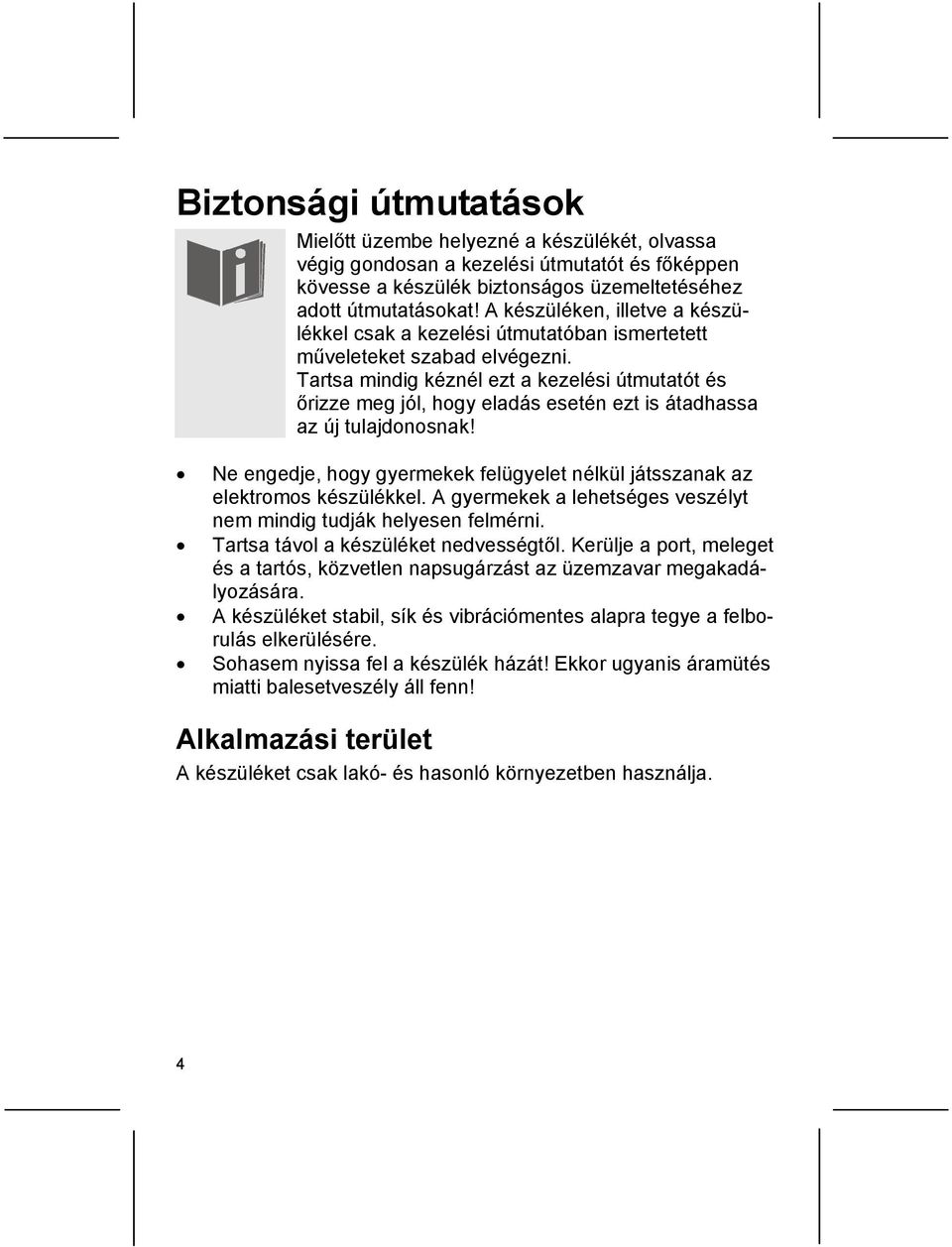

2 Biztonsági útmutatások Mielőtt üzembe helyezné a készülékét, olvassa végig gondosan a kezelési útmutatót és főképpen kövesse a készülék biztonságos üzemeltetéséhez adott útmutatásokat! A készüléken, illetve a készülékkel csak a kezelési útmutatóban ismertetett műveleteket szabad elvégezni. Tartsa mindig kéznél ezt a kezelési útmutatót és őrizze meg jól, hogy eladás esetén ezt is átadhassa az új tulajdonosnak! Ne engedje, hogy gyermekek felügyelet nélkül játsszanak az elektromos készülékkel. A gyermekek a lehetséges veszélyt nem mindig tudják helyesen felmérni. Tartsa távol a készüléket nedvességtől. Kerülje a port, meleget és a tartós, közvetlen napsugárzást az üzemzavar megakadályozására. A készüléket stabil, sík és vibrációmentes alapra tegye a felborulás elkerülésére. Sohasem nyissa fel a készülék házát! Ekkor ugyanis áramütés miatti balesetveszély áll fenn! Alkalmazási terület A készüléket csak lakó- és hasonló környezetben használja. 4

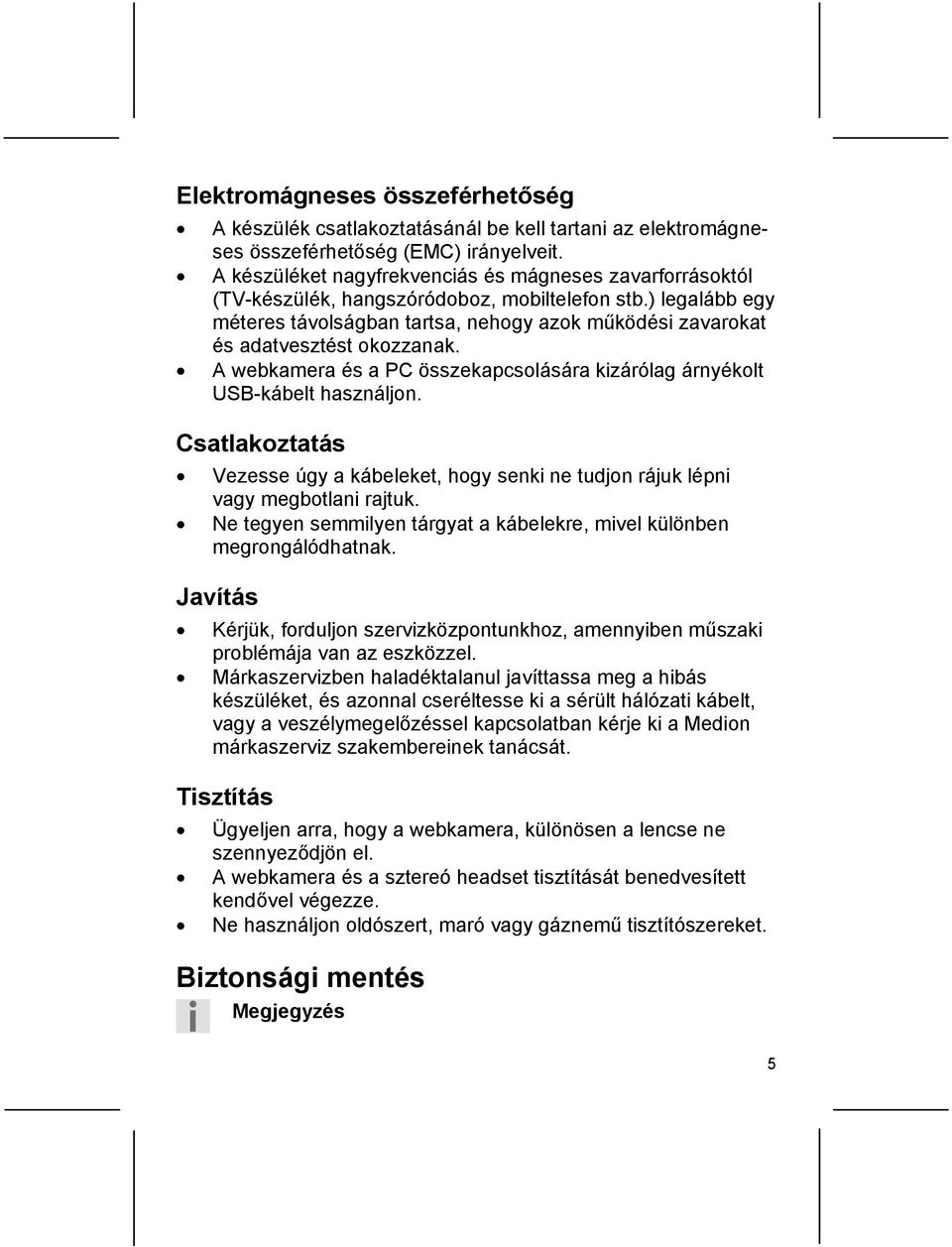

3 Elektromágneses összeférhetőség A készülék csatlakoztatásánál be kell tartani az elektromágneses összeférhetőség (EMC) irányelveit. A készüléket nagyfrekvenciás és mágneses zavarforrásoktól (TV-készülék, hangszóródoboz, mobiltelefon stb.) legalább egy méteres távolságban tartsa, nehogy azok működési zavarokat és adatvesztést okozzanak. A webkamera és a PC összekapcsolására kizárólag árnyékolt USB-kábelt használjon. Csatlakoztatás Vezesse úgy a kábeleket, hogy senki ne tudjon rájuk lépni vagy megbotlani rajtuk. Ne tegyen semmilyen tárgyat a kábelekre, mivel különben megrongálódhatnak. Javítás Kérjük, forduljon szervizközpontunkhoz, amennyiben műszaki problémája van az eszközzel. Márkaszervizben haladéktalanul javíttassa meg a hibás készüléket, és azonnal cseréltesse ki a sérült hálózati kábelt, vagy a veszélymegelőzéssel kapcsolatban kérje ki a Medion márkaszerviz szakembereinek tanácsát. Tisztítás Ügyeljen arra, hogy a webkamera, különösen a lencse ne szennyeződjön el. A webkamera és a sztereó headset tisztítását benedvesített kendővel végezze. Ne használjon oldószert, maró vagy gáznemű tisztítószereket. Biztonsági mentés Megjegyzés 5

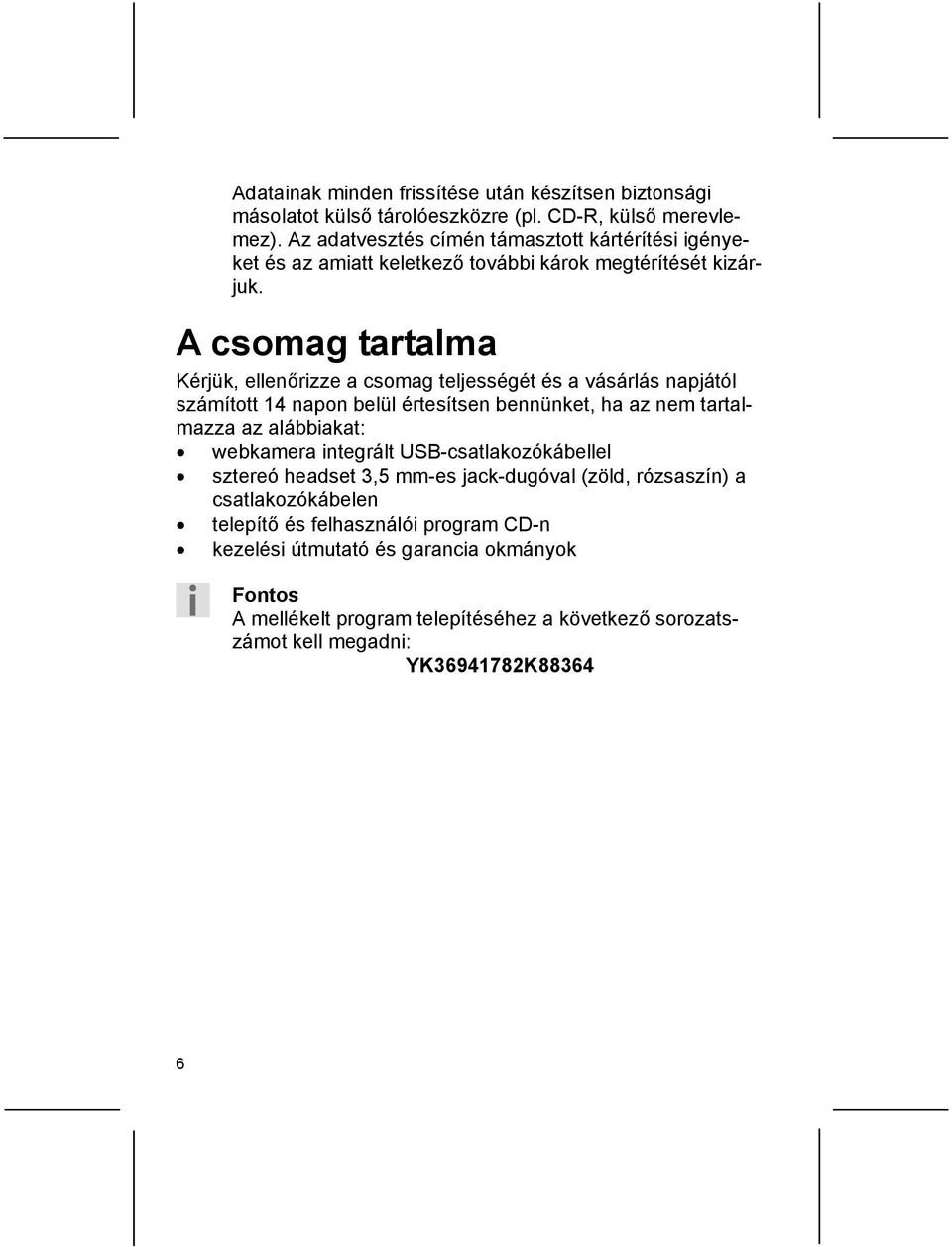

4 Adatainak minden frissítése után készítsen biztonsági másolatot külső tárolóeszközre (pl. CD-R, külső merevlemez). Az adatvesztés címén támasztott kártérítési igényeket és az amiatt keletkező további károk megtérítését kizárjuk. A csomag tartalma Kérjük, ellenőrizze a csomag teljességét és a vásárlás napjától számított 14 napon belül értesítsen bennünket, ha az nem tartalmazza az alábbiakat: webkamera integrált USB-csatlakozókábellel sztereó headset 3,5 mm-es jack-dugóval (zöld, rózsaszín) a csatlakozókábelen telepítő és felhasználói program CD-n kezelési útmutató és garancia okmányok Fontos A mellékelt program telepítéséhez a következő sorozatszámot kell megadni: YK K

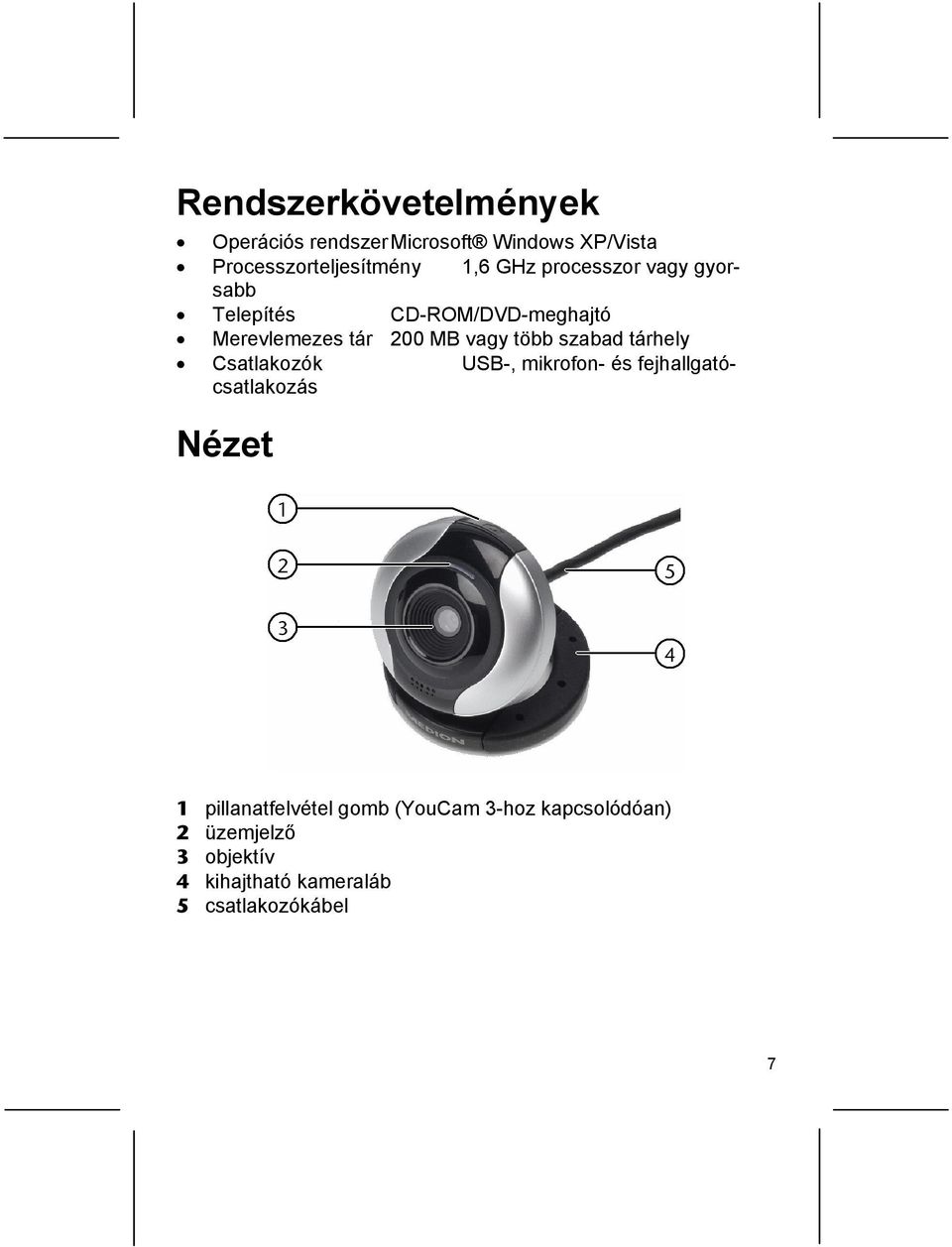

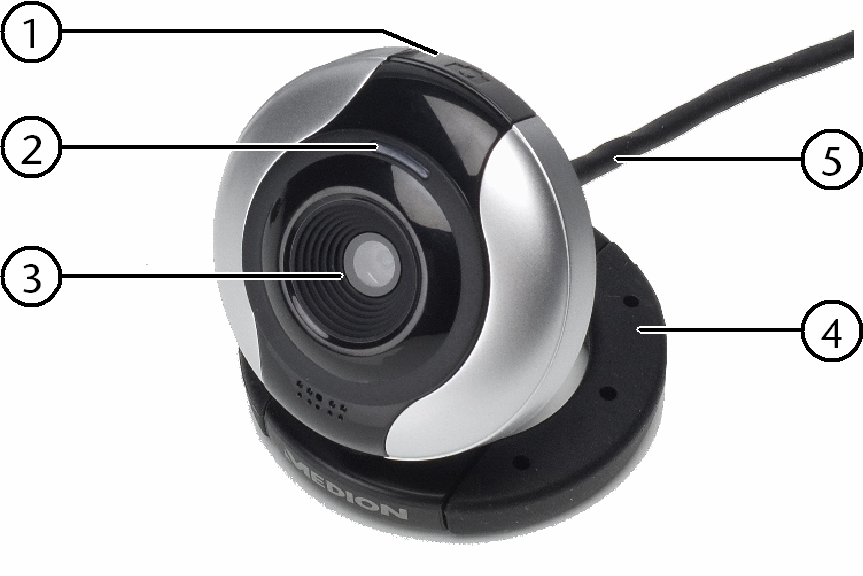

5 Rendszerkövetelmények Operációs rendszer Microsoft Windows XP/Vista Processzorteljesítmény 1,6 GHz processzor vagy gyorsabb Telepítés CD-ROM/DVD-meghajtó Merevlemezes tár 200 MB vagy több szabad tárhely Csatlakozók USB-, mikrofon- és fejhallgatócsatlakozás Nézet 1 pillanatfelvétel gomb (YouCam 3-hoz kapcsolódóan) 2 üzemjelző 3 objektív 4 kihajtható kameraláb 5 csatlakozókábel 7

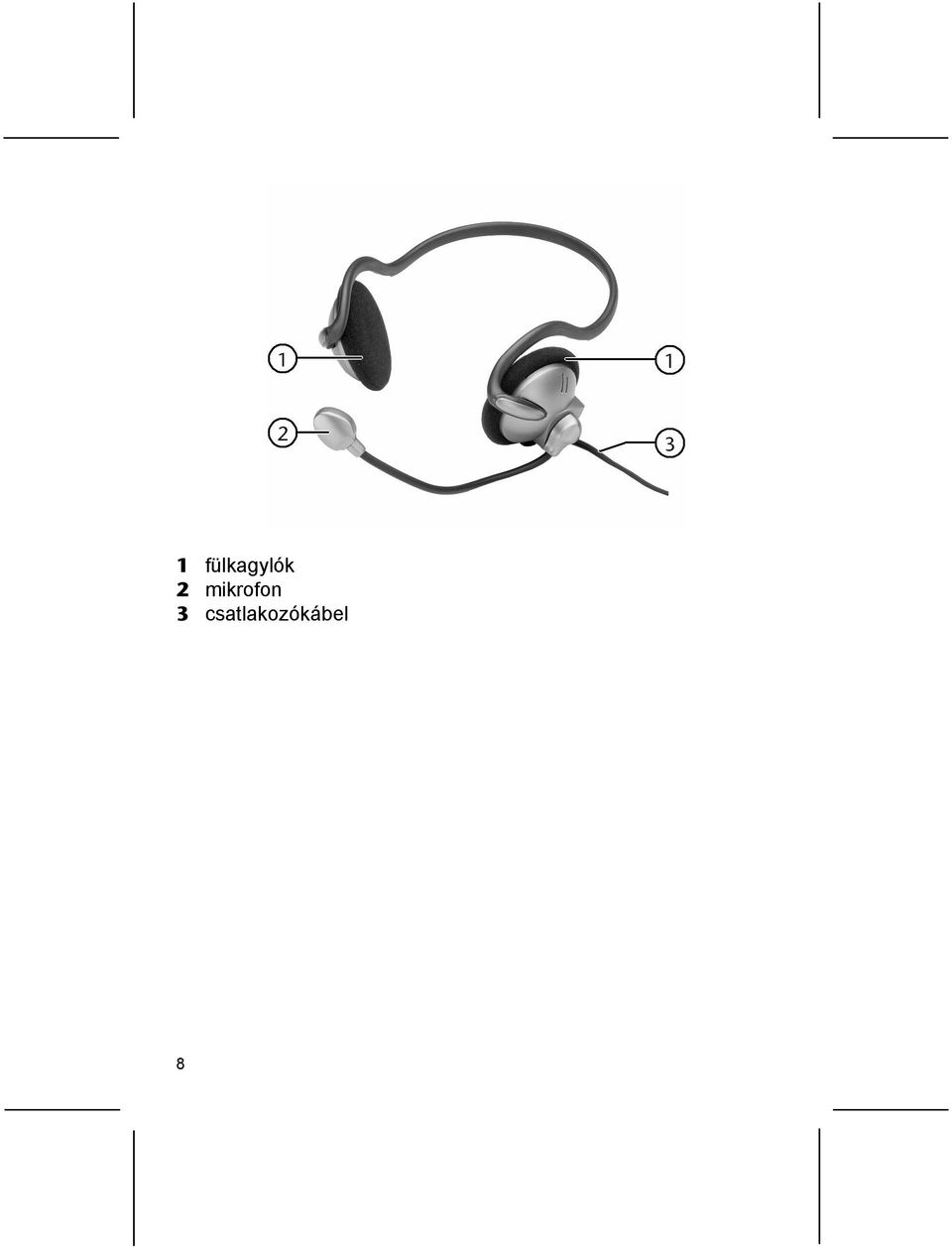

6 1 fülkagylók 2 mikrofon 3 csatlakozókábel 8

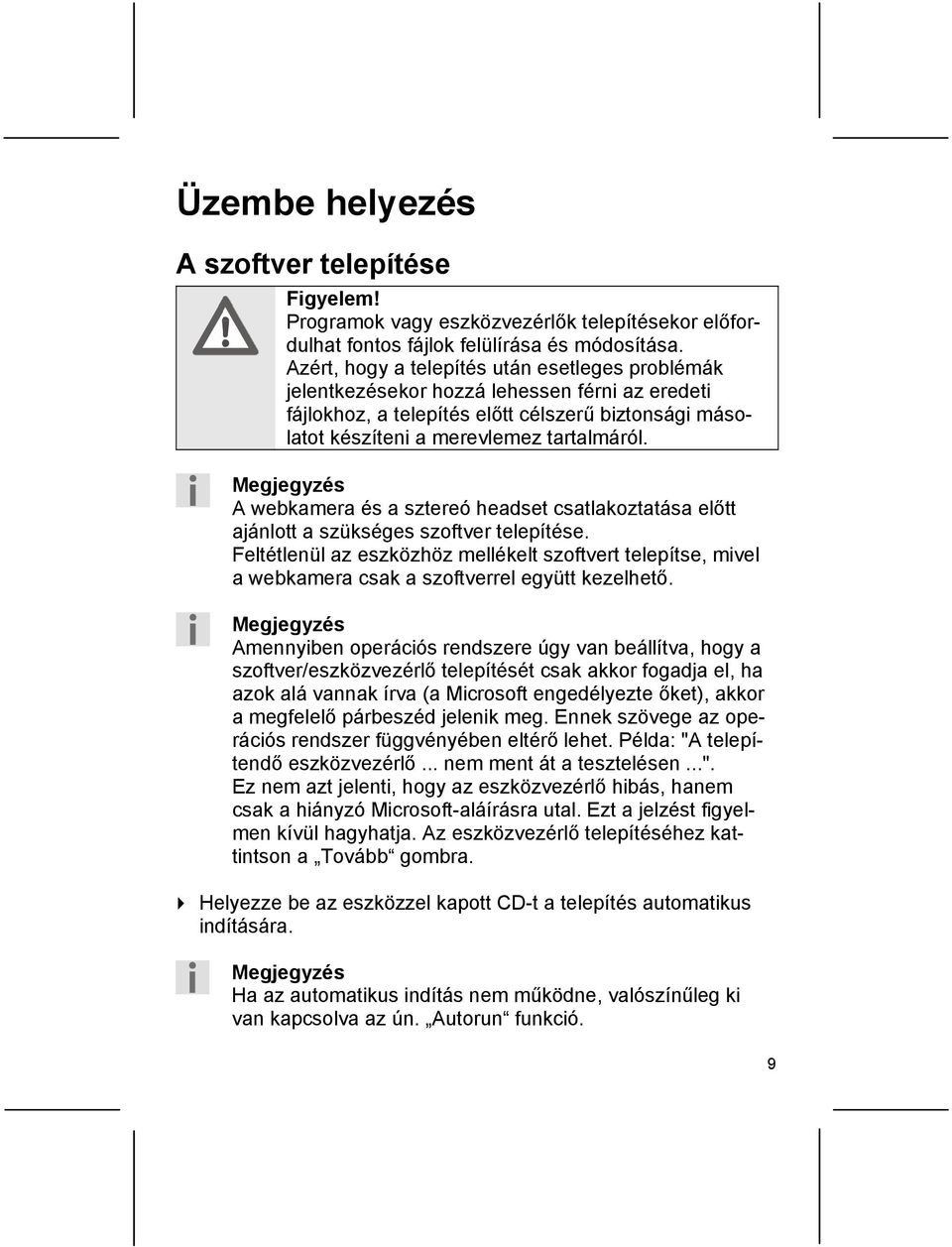

7 Üzembe helyezés A szoftver telepítése Figyelem! Programok vagy eszközvezérlők telepítésekor előfordulhat fontos fájlok felülírása és módosítása. Azért, hogy a telepítés után esetleges problémák jelentkezésekor hozzá lehessen férni az eredeti fájlokhoz, a telepítés előtt célszerű biztonsági másolatot készíteni a merevlemez tartalmáról. Megjegyzés A webkamera és a sztereó headset csatlakoztatása előtt ajánlott a szükséges szoftver telepítése. Feltétlenül az eszközhöz mellékelt szoftvert telepítse, mivel a webkamera csak a szoftverrel együtt kezelhető. Megjegyzés Amennyiben operációs rendszere úgy van beállítva, hogy a szoftver/eszközvezérlő telepítését csak akkor fogadja el, ha azok alá vannak írva (a Microsoft engedélyezte őket), akkor a megfelelő párbeszéd jelenik meg. Ennek szövege az operációs rendszer függvényében eltérő lehet. Példa: "A telepítendő eszközvezérlő... nem ment át a tesztelésen...". Ez nem azt jelenti, hogy az eszközvezérlő hibás, hanem csak a hiányzó Microsoft-aláírásra utal. Ezt a jelzést figyelmen kívül hagyhatja. Az eszközvezérlő telepítéséhez kattintson a Tovább gombra. Helyezze be az eszközzel kapott CD-t a telepítés automatikus indítására. Megjegyzés Ha az automatikus indítás nem működne, valószínűleg ki van kapcsolva az ún. Autorun funkció. 9

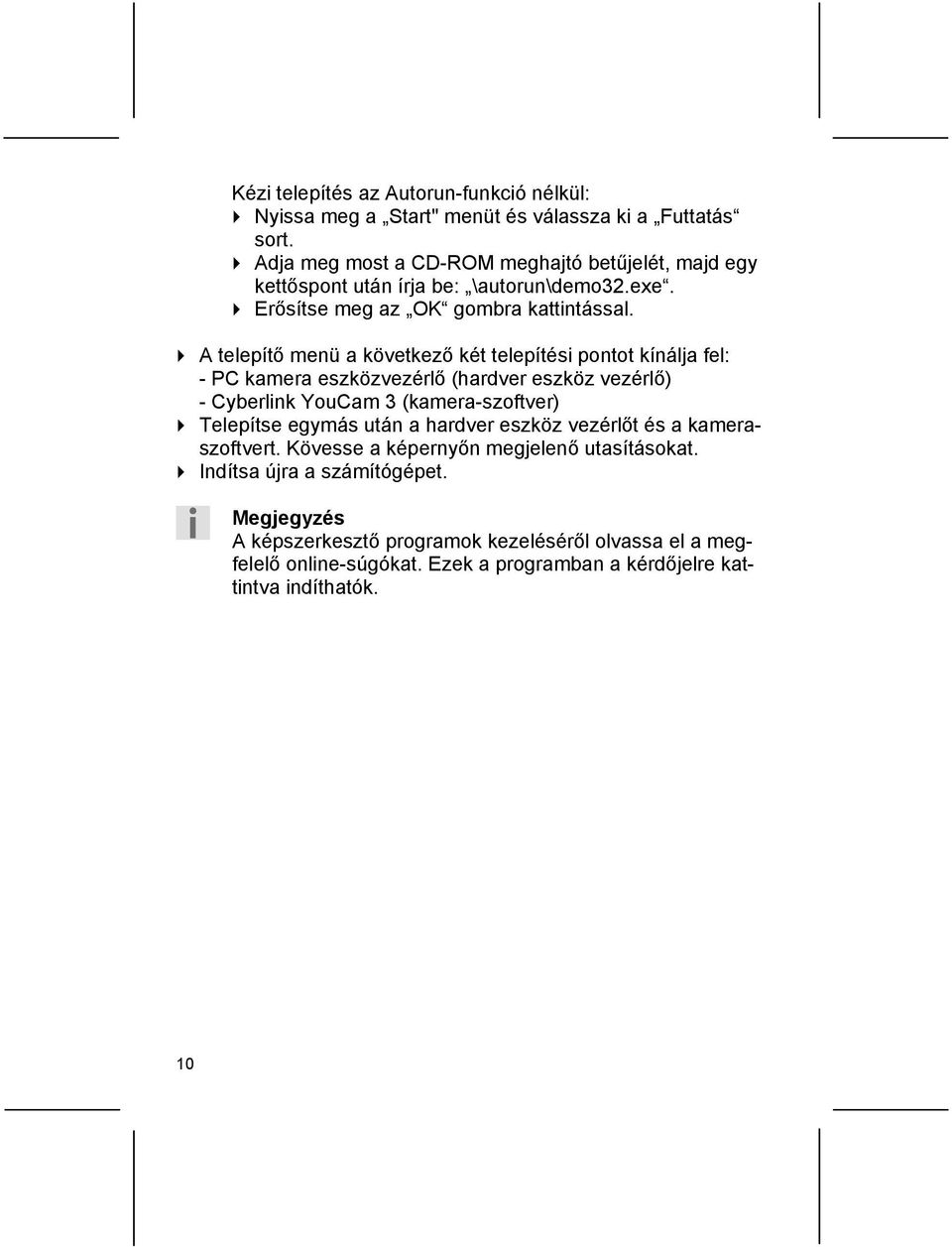

8 Kézi telepítés az Autorun-funkció nélkül: Nyissa meg a Start" menüt és válassza ki a Futtatás sort. Adja meg most a CD-ROM meghajtó betűjelét, majd egy kettőspont után írja be: \autorun\demo32.exe. Erősítse meg az OK gombra kattintással. A telepítő menü a következő két telepítési pontot kínálja fel: - PC kamera eszközvezérlő (hardver eszköz vezérlő) - Cyberlink YouCam 3 (kamera-szoftver) Telepítse egymás után a hardver eszköz vezérlőt és a kameraszoftvert. Kövesse a képernyőn megjelenő utasításokat. Indítsa újra a számítógépet. Megjegyzés A képszerkesztő programok kezeléséről olvassa el a megfelelő online-súgókat. Ezek a programban a kérdőjelre kattintva indíthatók. 10

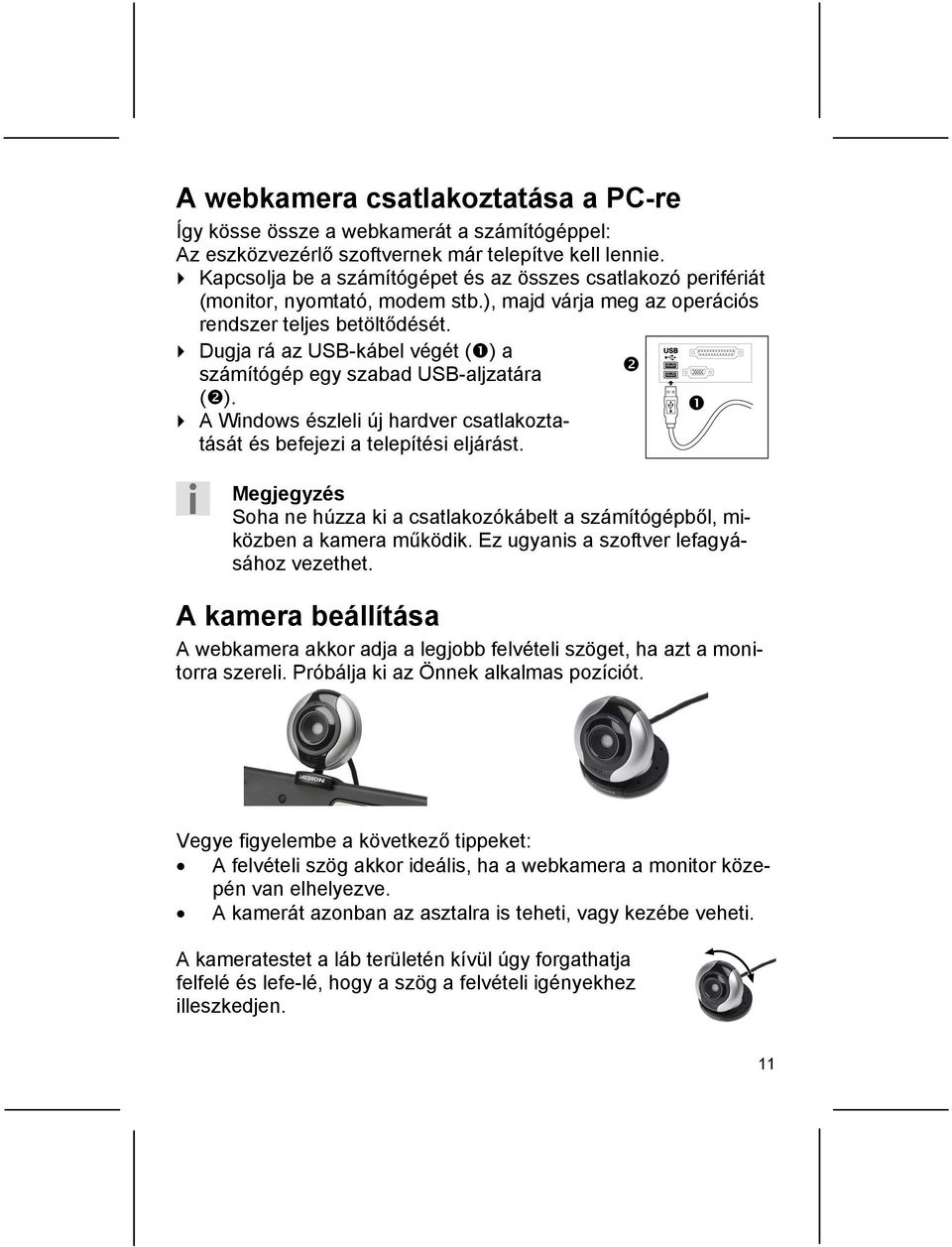

9 A webkamera csatlakoztatása a PC-re Így kösse össze a webkamerát a számítógéppel: Az eszközvezérlő szoftvernek már telepítve kell lennie. Kapcsolja be a számítógépet és az összes csatlakozó perifériát (monitor, nyomtató, modem stb.), majd várja meg az operációs rendszer teljes betöltődését. Dugja rá az USB-kábel végét ( ) a számítógép egy szabad USB-aljzatára ( ). A Windows észleli új hardver csatlakoztatását és befejezi a telepítési eljárást. Megjegyzés Soha ne húzza ki a csatlakozókábelt a számítógépből, miközben a kamera működik. Ez ugyanis a szoftver lefagyásához vezethet. A kamera beállítása A webkamera akkor adja a legjobb felvételi szöget, ha azt a monitorra szereli. Próbálja ki az Önnek alkalmas pozíciót. Vegye figyelembe a következő tippeket: A felvételi szög akkor ideális, ha a webkamera a monitor közepén van elhelyezve. A kamerát azonban az asztalra is teheti, vagy kezébe veheti. A kameratestet a láb területén kívül úgy forgathatja felfelé és lefe-lé, hogy a szög a felvételi igényekhez illeszkedjen. 11

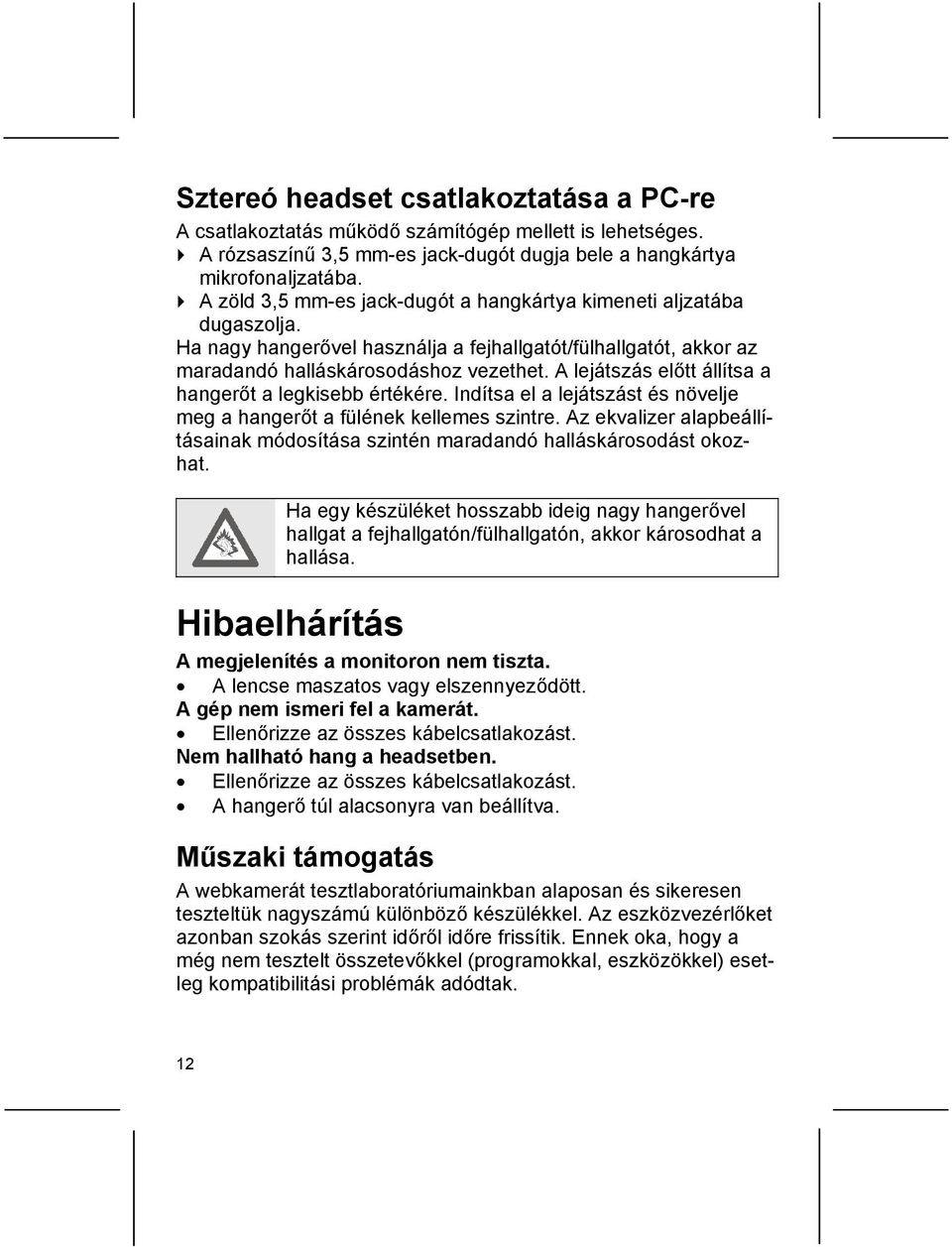

10 Sztereó headset csatlakoztatása a PC-re A csatlakoztatás működő számítógép mellett is lehetséges. A rózsaszínű 3,5 mm-es jack-dugót dugja bele a hangkártya mikrofonaljzatába. A zöld 3,5 mm-es jack-dugót a hangkártya kimeneti aljzatába dugaszolja. Ha nagy hangerővel használja a fejhallgatót/fülhallgatót, akkor az maradandó halláskárosodáshoz vezethet. A lejátszás előtt állítsa a hangerőt a legkisebb értékére. Indítsa el a lejátszást és növelje meg a hangerőt a fülének kellemes szintre. Az ekvalizer alapbeállításainak módosítása szintén maradandó halláskárosodást okozhat. Ha egy készüléket hosszabb ideig nagy hangerővel hallgat a fejhallgatón/fülhallgatón, akkor károsodhat a hallása. Hibaelhárítás A megjelenítés a monitoron nem tiszta. A lencse maszatos vagy elszennyeződött. A gép nem ismeri fel a kamerát. Ellenőrizze az összes kábelcsatlakozást. Nem hallható hang a headsetben. Ellenőrizze az összes kábelcsatlakozást. A hangerő túl alacsonyra van beállítva. Műszaki támogatás A webkamerát tesztlaboratóriumainkban alaposan és sikeresen teszteltük nagyszámú különböző készülékkel. Az eszközvezérlőket azonban szokás szerint időről időre frissítik. Ennek oka, hogy a még nem tesztelt összetevőkkel (programokkal, eszközökkel) esetleg kompatibilitási problémák adódtak. 12

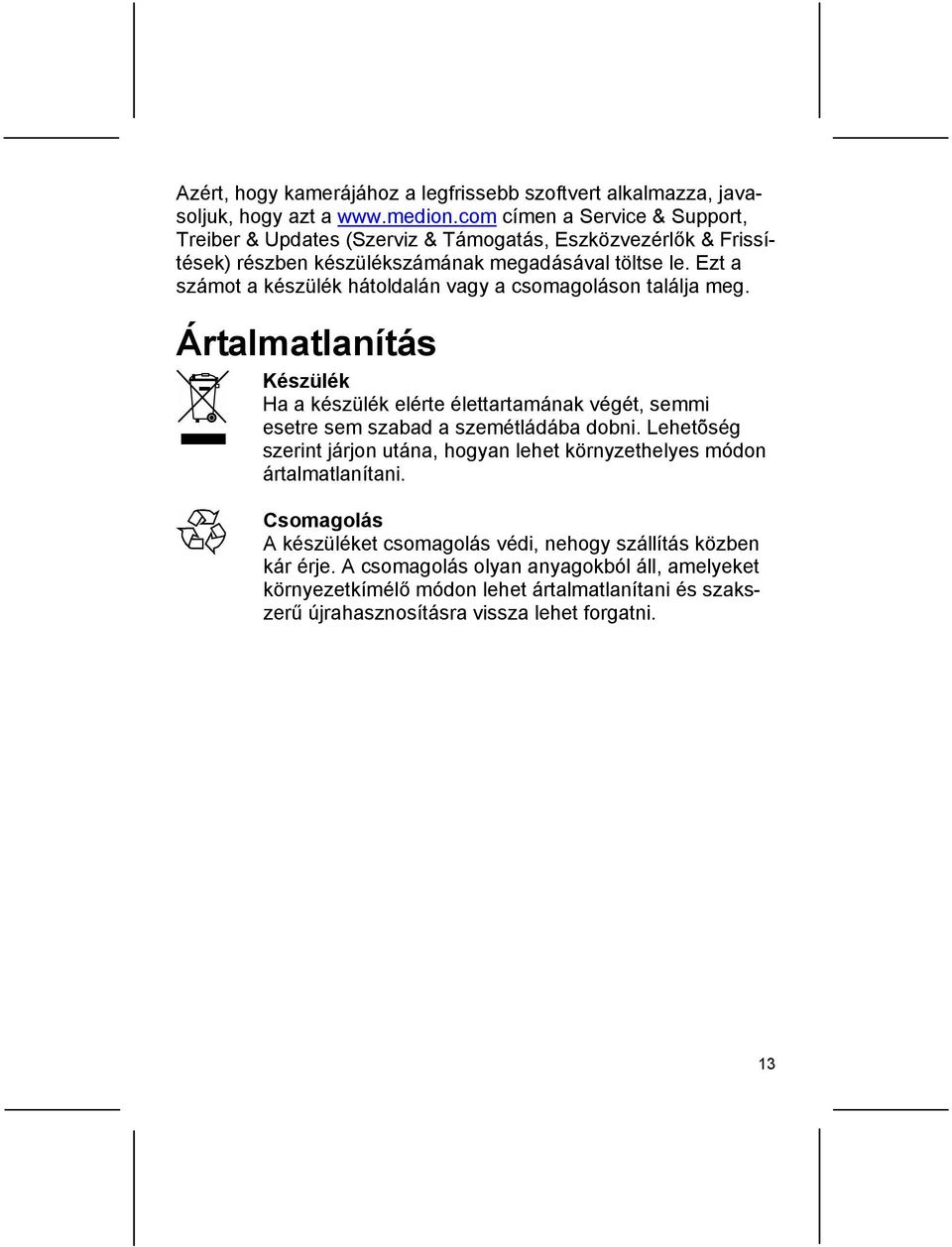

11 Azért, hogy kamerájához a legfrissebb szoftvert alkalmazza, javasoljuk, hogy azt a címen a Service & Support, Treiber & Updates (Szerviz & Támogatás, Eszközvezérlők & Frissítések) részben készülékszámának megadásával töltse le. Ezt a számot a készülék hátoldalán vagy a csomagoláson találja meg. Ártalmatlanítás Készülék Ha a készülék elérte élettartamának végét, semmi esetre sem szabad a szemétládába dobni. Lehetõség szerint járjon utána, hogyan lehet környzethelyes módon ártalmatlanítani. Csomagolás A készüléket csomagolás védi, nehogy szállítás közben kár érje. A csomagolás olyan anyagokból áll, amelyeket környezetkímélő módon lehet ártalmatlanítani és szakszerű újrahasznosításra vissza lehet forgatni. 13

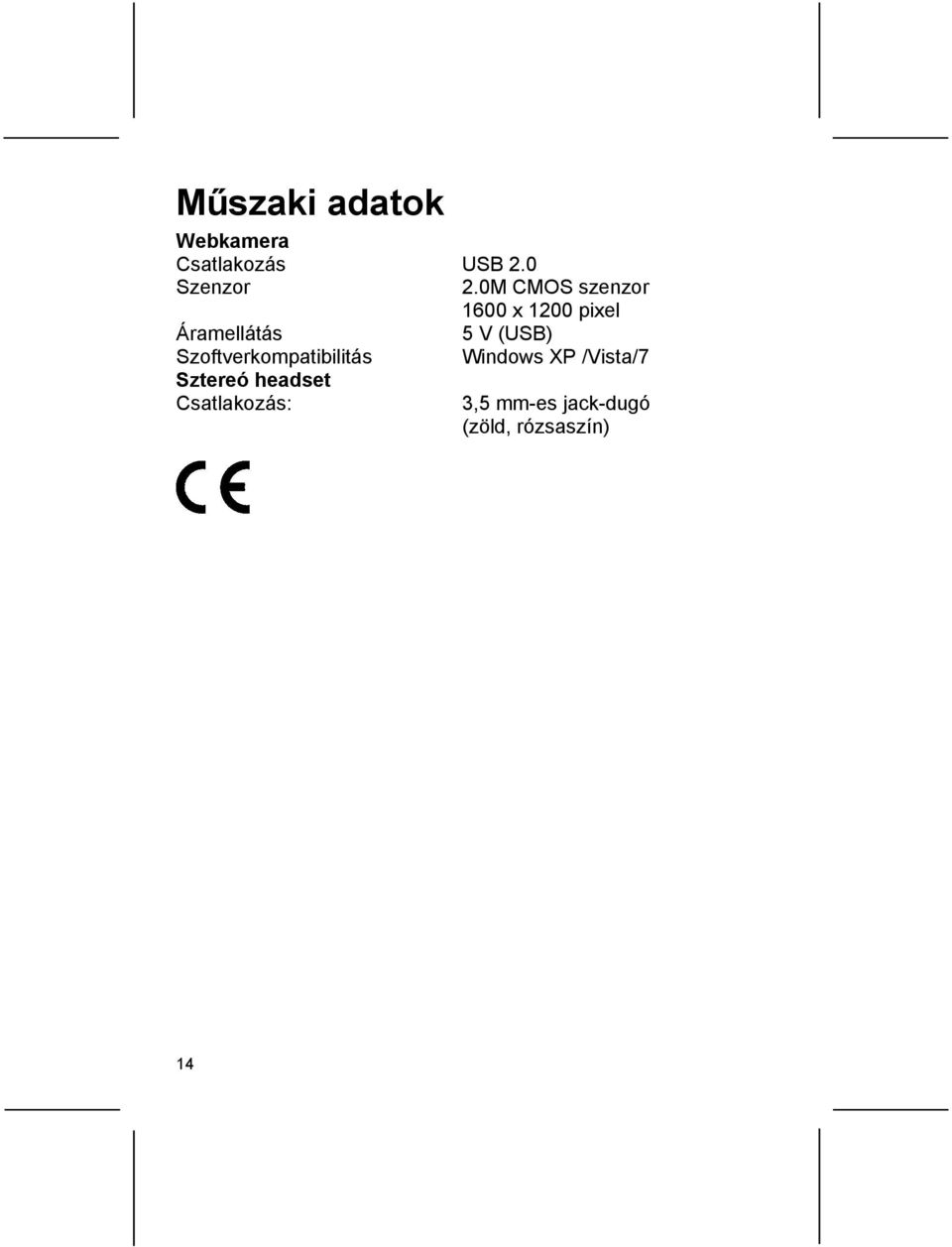

12 Műszaki adatok Webkamera Csatlakozás USB 2.0 Szenzor 2.0M CMOS szenzor 1600 x 1200 pixel Áramellátás 5 V (USB) Szoftverkompatibilitás Windows XP /Vista/7 Sztereó headset Csatlakozás: 3,5 mm-es jack-dugó (zöld, rózsaszín) 14
