TATAI EDZŐTÁBOR -SPORTCSARNOK - KONCEPCIÓTERV

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "TATAI EDZŐTÁBOR -SPORTCSARNOK - KONCEPCIÓTERV"

Alfréd Kerekes
8 évvel ezelőtt
Látták:

2 MŰSZAKI LÍRÁS Helyszín, telepítés A Nemzeti Sportközpont Északnyugat-magyarországi Általános Olimpiai Központja közismert nevén a Tatai dzőtábor az sterházy család egykori tatai angolkertjének területén fekszik. Az angolkert Baji út felőli részén 1948 májusában jelölték ki az Olimpiai dzőtábor helyét. (Azért Tatára esett a választás, mert ennek a városnak a klímája hasonlított legjobban Londonéra.) A sikeres 1948-as londoni olimpia után a tábort folyamatosan továbbfejlesztették. A mai napra a magyar sport egyik fellegvára lett. Az Angolkertet 1783-ban Böhm Ferenc építette. A kert kialakításának kedvezett a feltörő források (Kék-forrás, Najád-forrás) vize, a természeti környezet és a seke-tó. A tavat az ott működött Kalló-malom tulajdonosáról nevezték el. A park a seke-tó körül található, de bizonyos mértékben az egész városra kiterjed, hiszen az sterházy kastéllyal, a tatai tórendszerrel és a várral együttesen alkot összefüggő együttest től természetvédelmi terület. A park, mint tájépítészeti alkotás a parkot alkotó egyes épületekkel, a értékes és ritka növényállománnyal együtt, mint történeti kert műemléki védelem alatt áll. Az épülő csarnok a Baji út mentén az angolkert peremén beépítetlen és értékes faállománytól menetes területen helyezkedik el. A kijelölt területen jelenleg füvesített dobópálya, aszfaltburkolatú kézilabda pálya és 4 db salak felületű teniszpálya található. Építészeti leírás Az épület karakterizáló helyiségei a tornacsarnokok, épületünk egy kosárlabdapálya illetve egy kézilabdapálya elhelyezésére alkalmas csarnokot tartalmaz. A kézilabdacsarnok kb fő leültetésére alkalmas kihúzható mobil lelátóval is bír, amivel betolt állapotban a csarnok alapterületre tovább növelhető. A két csarnok között helyezkedik el a kiszolgálóblokk, aminek teteje fő vendégfogalmi megközelítésként is szolgál. Az építészeti koncepció kidolgozása során nyilvánvaló vált számunkra, hogy a megrendelői program által meghatározott volumenű épületet csak tagolt formaként, mozgalmas tömegképzéssel alakítható ki. A nagy magasságú tömeget csak a funkció által megkövetelt esetben képeztünk, a kiszolgáló funkciót pedig lepényszerűen szétterítettük. Az épület fő megközelítései (sportolói és vendég) szintben szétválasztottak. A sportolói megközelítés a pályaszinten az edzőtábor területe felől történik. A fő gyalogos beközlekedés a nézőtér szintjén történik, ami egyben a kiszolgáló blokk növényzettel telepített teteje is. A terület enyhe lejtéssel bír a seke-tó irányába. zt a természetes lejtést használjuk ki némi rásegítéssel a megközelítések szintbeli elválasztására. A két csarnoképület formálásakor törekedtünk a funkcióból adódó doboz jelleg feloldására. A kézilabda csarnokon északra tájolt séd tető alakítottunk ki. (zzel egyrészt a csarnok egyenletes szórt megvilágítását biztosítjuk, másrészt a méretes nagyfesztávú főtartók kialakítását is megoldjuk.). A kosárlabda csarnok aszimmetrikus alacsony hajlású tetőt kapott, ami analóg a kézilabdacsarnok fejépületét lefedő geometriával, valójában a két csarnok, mint kis és nagy testvér fogalmazódik meg. Az épület nyílt formaként való kialakulása által új terek alakulnak ki. A homlokzatképzés során törekedtünk arra, hogy az épület, - mint a tájképi kert új eleme -természeti képződmény jelenjen meg. A tervezett épület felfogható magmás (többkomponensű kőzetolvadékból képződő) kőzetként, vagy akár egy idehullott vasmeteoritként is. A homlokzaton megjelenő anyagok: nyers látszóbeton felület (kiszolgáló részek falszerkezete), sötét szürke szálcement burkolat (csarnokok homlokzat), magasfényű titáncink (tetőfedés) Funkcionális leírás Az épület pinceszintből, pályaszintből, nézőtéri szintből, - illetve a nagy csarnok esetén -, tetőszintből áll. Sportrendezvények alkalmával a nézőközönség a nézőtéri szinten található bejáraton keresztül tölti fel a kézilabdacsarnokot, és menekül onnan. gyéb rendezvények esetén, - amikor a vendégek a küzdőteret is használják -, a beközlekedés a pályaszinten is történhet a parkolók felől. A vendégforgalom kiszolgálása is pályaszinten történik. Itt találhatóak az illemhelyek, a ruhatár és a büfé. A két csarnokot a sportolói közlekedő köti össze. rre a közlekedőre vannak felfűzve az öltözőblokkok. Az épület hat öltöző egységgel bír, ezek közül három kétszer 20 fős duplex öltöző közös mosdó és zuhanyzó blokkal, egy akadálymentesített kétszer 15 fős duplex öltöző és egy kétszer 5 fős duplex játékvezetői, vagy edzői öltöző. Az öltöző blokkhoz kapcsolódik még egy klubszoba ill. orvosi / elsősegély szoba is. A kézilabdacsarnokhoz kapcsolódóan két nagyméretű raktárt alakítottunk ki, ebből az egyik kívülről is tölthető. A pálya és nézőtéri szint 8 személyes akadálymentesített lifttel is összekötött. Kézilabdacsarnok nézőtéri szintjéről lépcső vezet fel a tetőszinti gépészeti helyiségekhez. A séd és az alacsonyhajlású tetőidomok között kialakítottunk egy lapos tetős gépészeti udvart is a kültéri gépészeti installációk elhelyezésére. Az OTÉK szerint, az 1500 fő nézőtéri ülőhely után 300 személygépkocsi elhelyezése szükséges. A jelenlegi egy pinceszinten, és a térszínhez képest süllyesztett pályaszinten 261 személygépkocsit tudtunk elhelyezni. Két pinceszintet kialakítani nagyon költséges megoldás lenne (a várható talajvízviszonyok miatt), a térszín fölötti elhelyezés pedig drasztikusan csökkentené az angolpark zöldfelületét. A probléma a tatai önkormányzattal együttműködve lesz megoldva: a hiányzó parkoló mennyiség külterületen lesz biztosítva. (A Baji út mentén, vagy a gyalogosfeltárással szemközt kialakítandó önkormányzati emlékmű környezetében.) Szerkezeti leírás Az épület födémei, térszín alatti falszerkezeti monolit vasbetonból készülnek. A csarnokok lefedése acélszerkezetű tartókból lesz konstruálva, oszlopai acélszerkezetűek, határoló falai könnyűszerkezetes acél falkazettás konstrukciók. Gépészeti leírás Az épület összközműves. A csarnokok fűtését gázos sötéten sugárzó ernyőkkel, a központi rész fűtését kondenzációs gázkazánnal oldjuk meg. A használati meleg víz előállítása, napenergia felhasználásával történik. A vizesblokkokban víztakarékos berendezések lesznek telepítve. A vizesblokkok és a csarnokok szellőztetése hővisszanyerős rendszerekkel történik. A légkezelők, valamint a közönségforgalmi területek hűtését központi kompakt folyadékhűtő biztosítja. Bukta saba építésztervező É Nemzeti Sportközpontok Műszaki Osztály Budapest, október hó

(Azért Tatára esett a választás, mert ennek a városnak a klímája hasonlított legjobban Londonéra.) A sikeres 1948-as londoni olimpia után a tábort folyamatosan továbbfejlesztették.

3 ÁTNÉZTI HLYSZÍNRAJZ M=1:4000

4 gépkocsiforgalom személyforgalom sportolók HLYSZÍNRAJZ M=1:1000

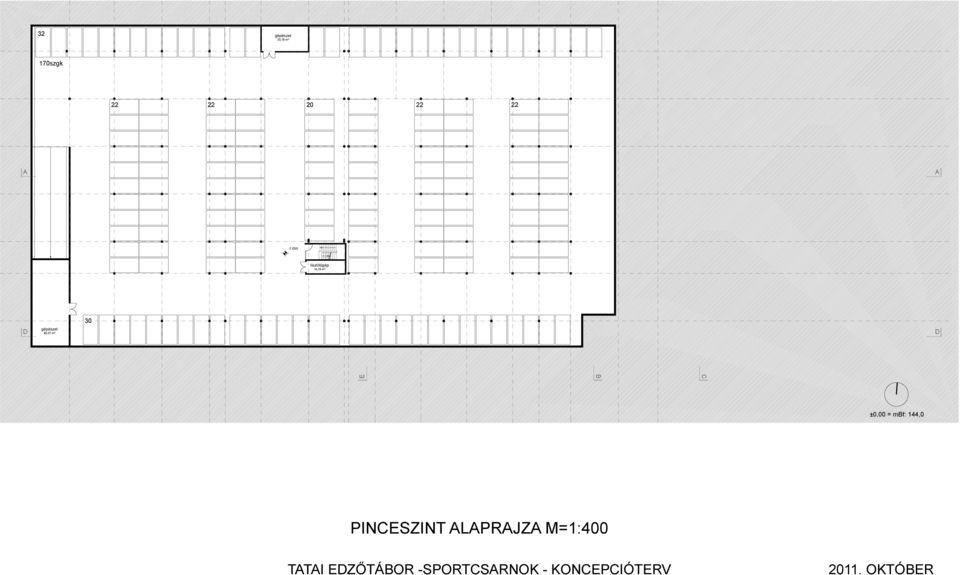

5 32 gépészet 33,18 m 2 170szgk A A -7,050 tisztítógép 14,19 m 2 gépészet 92,07 m 2 30 B = mbf: 144,0 PINSZINT ALAPRAJZA M=1:400

6 32 A BUSZ BUSZ összesen: 261 szgk raktár 29,84 m 2 ms. öltöző öltöző öltöző (2x20fő) (2x20fő) (2x15fő) 71,97 m 2 71,97 m 76,00 m 2 2 klubszoba 36,55 m 2 öltöző öltöző (2x5fő) (2x20fő) 27,20 m 2 71,97 m 2 vizesblokk 113,92 m 2-4,200 elektromos helyiségcsoport 52,27 m 2 6,075 8,100 6,075 0,755 4,500 7,800 7,800 7,800 4,500 5,400 7,650 0,450 7,500 43,850 82,060 11,250 59,800 orvosi 12,00 m 2 raktár 5,70 m 2 büfé 18,88 m 2 hulladék 17,30 m 2 ruhatár 42,66 m 2 B B sportolók szélfogó 8,70 m 2 diszponibilis 22,09 m 2 raktár 94,94 m 2 lift 630kg raktár 68,71 m 2 A 5,400 12,150 12,150 12,150 12,150 5,400 49,050 = mbf: 144,0 PÁLYASZINT ALAPRAJZA M=1:400

113,92 m 2-4,200 elektromos helyiségcsoport 52,27 m 2 6,075 8,100 6,075 0,755 4,500 7,800 7,800 7,800 4,500 5,400 7,650 0,450 7,500 43,850 82,060 11,250 59,800

7 A 17,25 37,35 5,55 6,75 5,40 8,10 8,10 8,10 8,10 4,05 21,16 45,75 53,50 +0,40 120,41 6,07 8,10 6,07 0,76 4,50 7,80 7,80 7,80 4,50 5,40 7,65 0,45 7,50 7,50 7,50 7,50 7,50 7,50 7,50 B B nézők nézők jegy 12,89 m 2 lift 630kg ruhatár 29,74 m 2 kihúzható mobil lelátó 748 férőhely kihúzható mobil lelátó 748 férőhely A 12,15 12,15 12,15 12,15 49,50 = mbf: 144,0 LLÁTÓSZINT ALAPRAJZA M=1:400

nézők jegy 12,89 m 2 lift 630kg ruhatár 29,74 m 2 kihúzható mobil lelátó 748 férőhely kihúzható

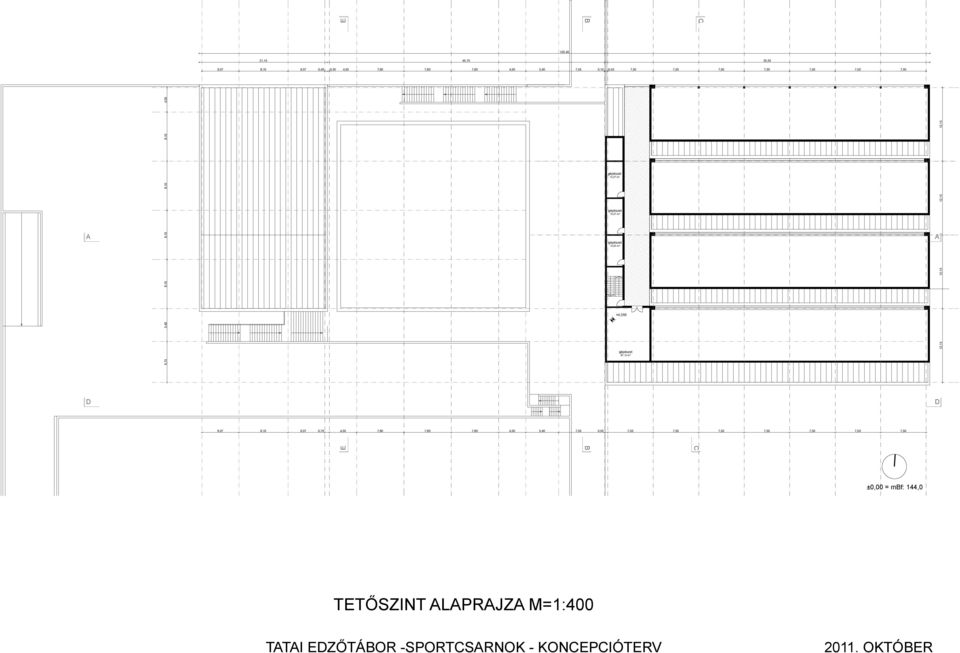

8 A 6,75 5,40 8,10 8,10 8,10 8,10 4,05 21,15 45,75 53,55 120,45 6,07 8,10 6,07 0,46 0,30 4,50 7,80 7,80 7,80 4,50 5,40 7,55 0,10 0,45 7,50 7,50 7,50 7,50 7,50 7,50 7,50 6,07 8,10 6,07 0,76 4,50 7,80 7,80 7,80 4,50 5,40 7,55 0,55 7,50 7,50 7,50 7,50 7,50 7,50 7,50 B B gépészet 15,27 m 2 gépészet 15,27 m 2 gépészet 13,03 m 2 +4,350 gépészet 87,13 m 2 A 12,15 12,15 12,15 12,15 = mbf: 144,0 TTŐSZINT ALAPRAJZA M=1:400

7,80 4,50 5,40 7,55 0,55 7,50 7,50 7,50 7,50 7,50 7,50 7,50 B B gépészet 15,27 m 2 gépészet 15,27 m 2

9 gépészet +4,35 +3,30 +0,40-0,75-1,20 kosárlabdapálya garázs -4,20-4,20 kézilabdapálya garázs -7,05 A-A MTSZT +8,55 +8,55 +5,05 +5,05 +5,05-4,05-4,20-4,05 kézilabdapálya B-B MTSZT - MTSZT MTSZTK M=1:400

10 +7, , , ,25-4,20-7,05 - MTSZT - ÉLI HOMLOKZAT +7,53 +5,50 +4,03 +3, ,40 +1, ,20-7,05 - MTSZT 1. nagytáblás szálcement homlokzatburkolat (sötétszürke) 2. látszóbeton 3. titáncink fémfedés (világos) +8,55 +7,53 +5, ,00 +1, ,10 ÉSZAKI HOMLOKZAT

11 LÁTVÁNY 1

12 LÁTVÁNY 2
