MŰSZAKI KIVITELI TERV

Átírás

1 "NORVILL" Kft. Batthyány u. 56/b MŰSZAKI KIVITELI TERV Megrendelő: Siófok Város Önkormányzata Fő tér 1. Munka megnevezése: Siófok, Rizling és Erdész utca közvilágítás kiépítés 5 pld. Kiviteli terv

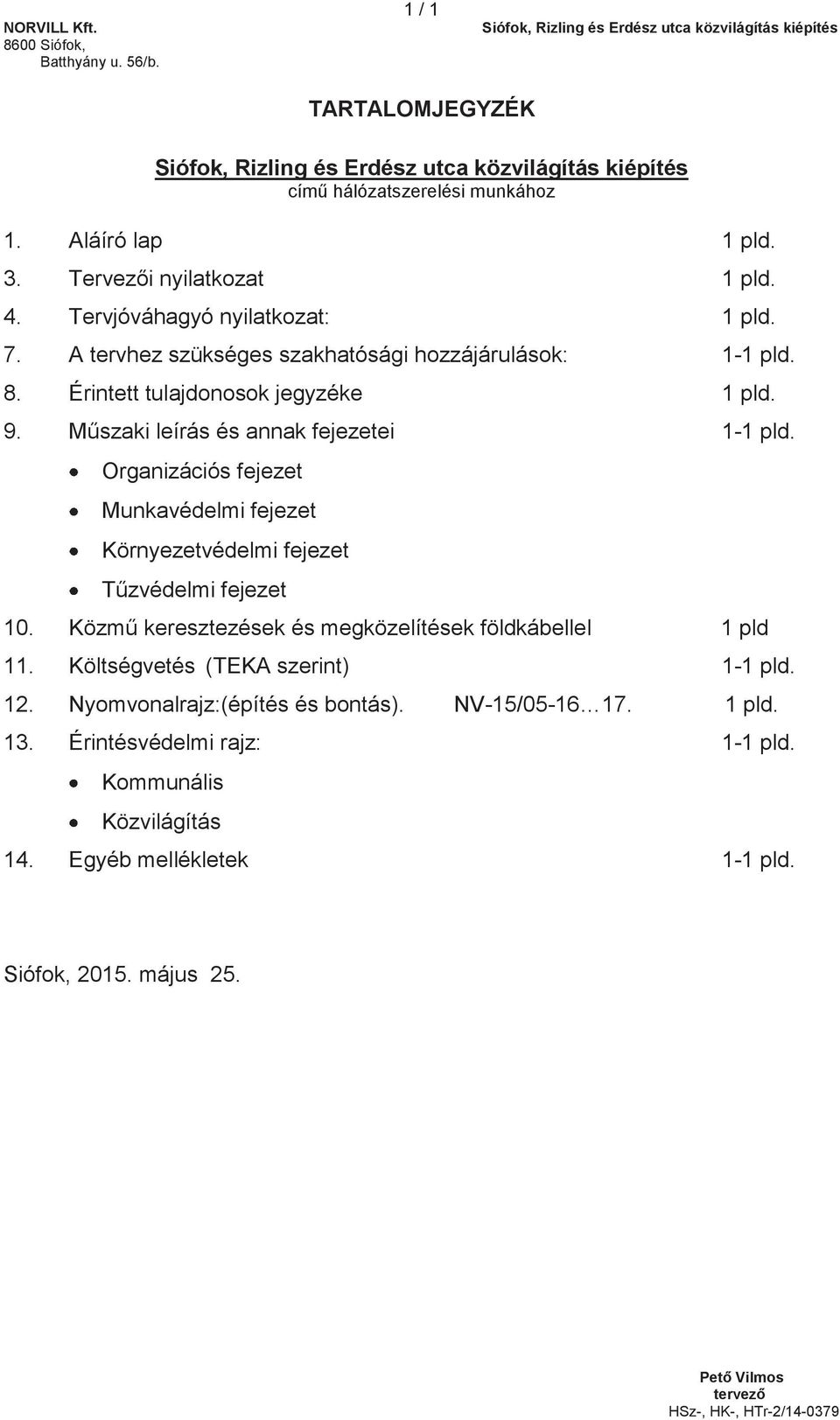

2 Batthyány u. 56/b. 1 / 1 TARTALOMJEGYZÉK című hálózatszerelési munkához 1. Aláíró lap 1 pld. 3. Tervezői nyilatkozat 1 pld. 4. Tervjóváhagyó nyilatkozat: 1 pld. 7. A tervhez szükséges szakhatósági hozzájárulások: 1-1 pld. 8. Érintett tulajdonosok jegyzéke 1 pld. 9. Műszaki leírás és annak fejezetei 1-1 pld. Organizációs fejezet Munkavédelmi fejezet Környezetvédelmi fejezet Tűzvédelmi fejezet 10. Közmű keresztezések és megközelítések földkábellel 1 pld 11. Költségvetés (TEKA szerint) 1-1 pld. 12. Nyomvonalrajz:(építés és bontás). NV-15/ pld. 13. Érintésvédelmi rajz: 1-1 pld. Kommunális Közvilágítás 14. Egyéb mellékletek 1-1 pld. Siófok, május 25.

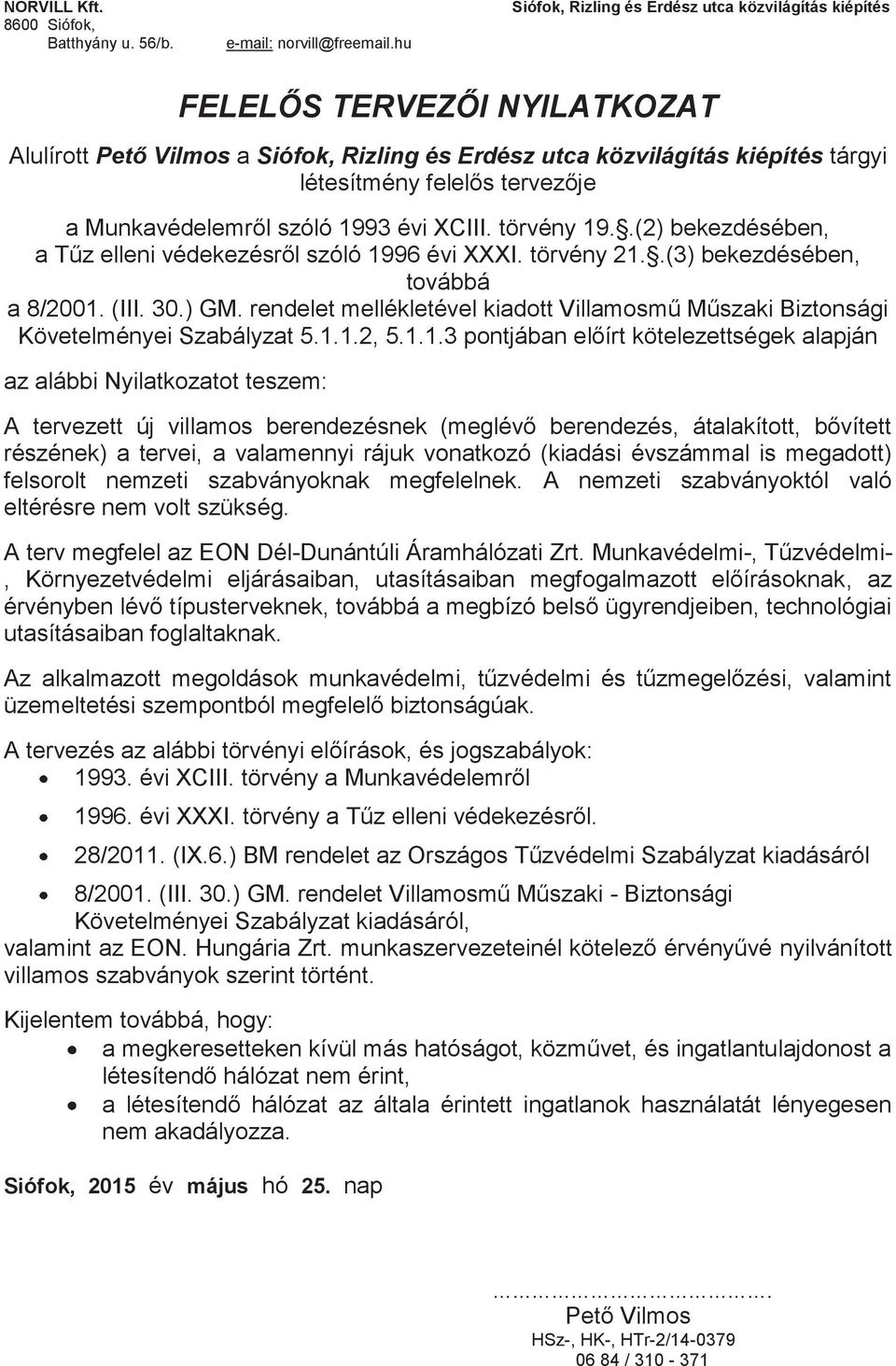

3 Batthyány u. 56/b. FELELŐS TERVEZŐI NYILATKOZAT Alulírott a tárgyi létesítmény felelős je a Munkavédelemről szóló 1993 évi XCIII. törvény 19..(2) bekezdésében, a Tűz elleni védekezésről szóló 1996 évi XXXI. törvény 21..(3) bekezdésében, továbbá a 8/2001. (III. 30.) GM. rendelet mellékletével kiadott Villamosmű Műszaki Biztonsági Követelményei Szabályzat , pontjában előírt kötelezettségek alapján az alábbi Nyilatkozatot teszem: A tervezett új villamos berendezésnek (meglévő berendezés, átalakított, bővített részének) a tervei, a valamennyi rájuk vonatkozó (kiadási évszámmal is megadott) felsorolt nemzeti szabványoknak megfelelnek. A nemzeti szabványoktól való eltérésre nem volt szükség. A terv megfelel az EON Dél-Dunántúli Áramhálózati Zrt. Munkavédelmi-, Tűzvédelmi-, Környezetvédelmi eljárásaiban, utasításaiban megfogalmazott előírásoknak, az érvényben lévő típusterveknek, továbbá a megbízó belső ügyrendjeiben, technológiai utasításaiban foglaltaknak. Az alkalmazott megoldások munkavédelmi, tűzvédelmi és tűzmegelőzési, valamint üzemeltetési szempontból megfelelő biztonságúak. A tervezés az alábbi törvényi előírások, és jogszabályok: évi XCIII. törvény a Munkavédelemről évi XXXI. törvény a Tűz elleni védekezésről. 28/2011. (IX.6.) BM rendelet az Országos Tűzvédelmi Szabályzat kiadásáról 8/2001. (III. 30.) GM. rendelet Villamosmű Műszaki - Biztonsági Követelményei Szabályzat kiadásáról, valamint az EON. Hungária Zrt. munkaszervezeteinél kötelező érvényűvé nyilvánított villamos szabványok szerint történt. Kijelentem továbbá, hogy: a megkeresetteken kívül más hatóságot, közművet, és ingatlantulajdonost a létesítendő hálózat nem érint, a létesítendő hálózat az általa érintett ingatlanok használatát lényegesen nem akadályozza. Siófok, 2015 év május hó 25. nap /

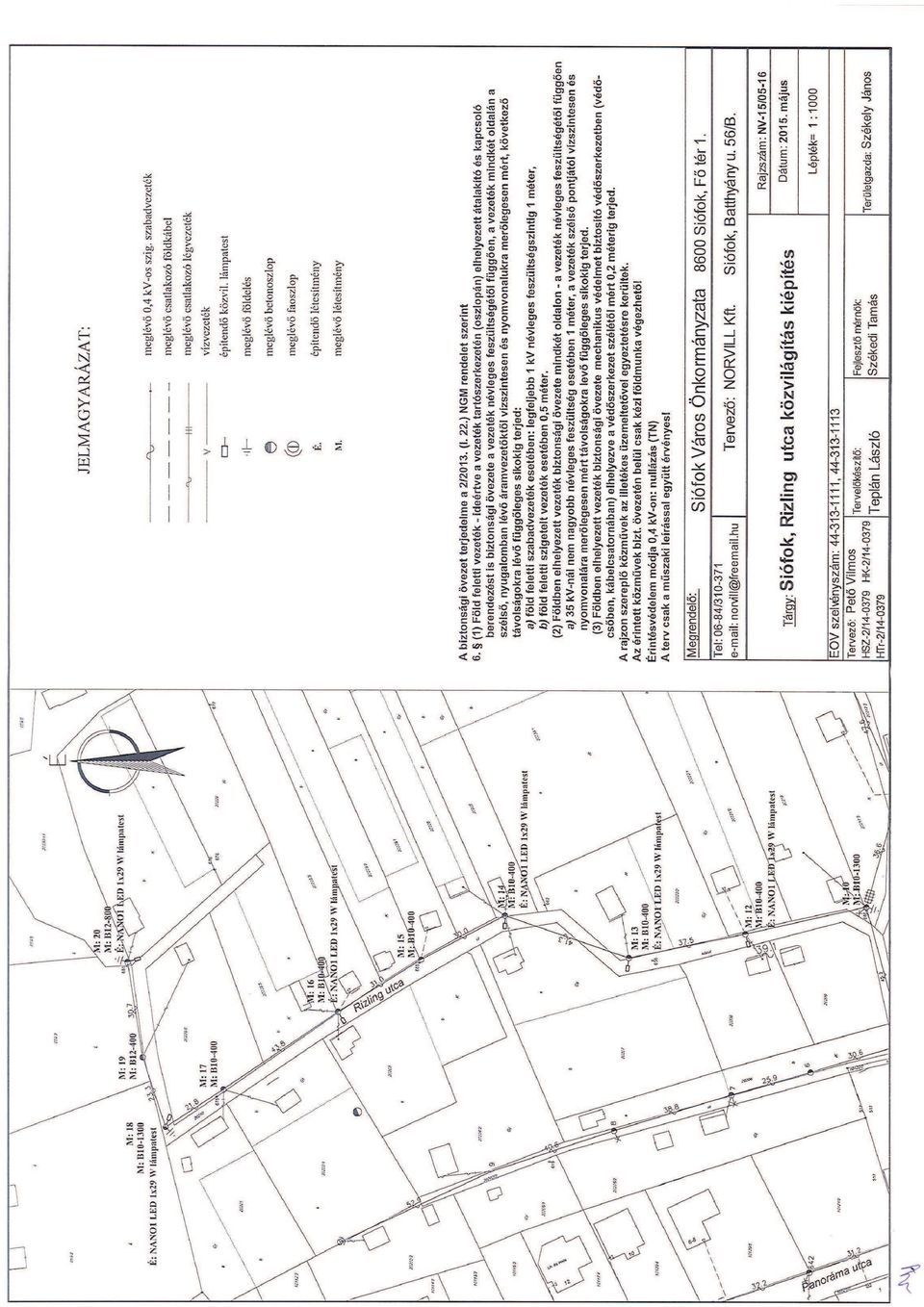

4

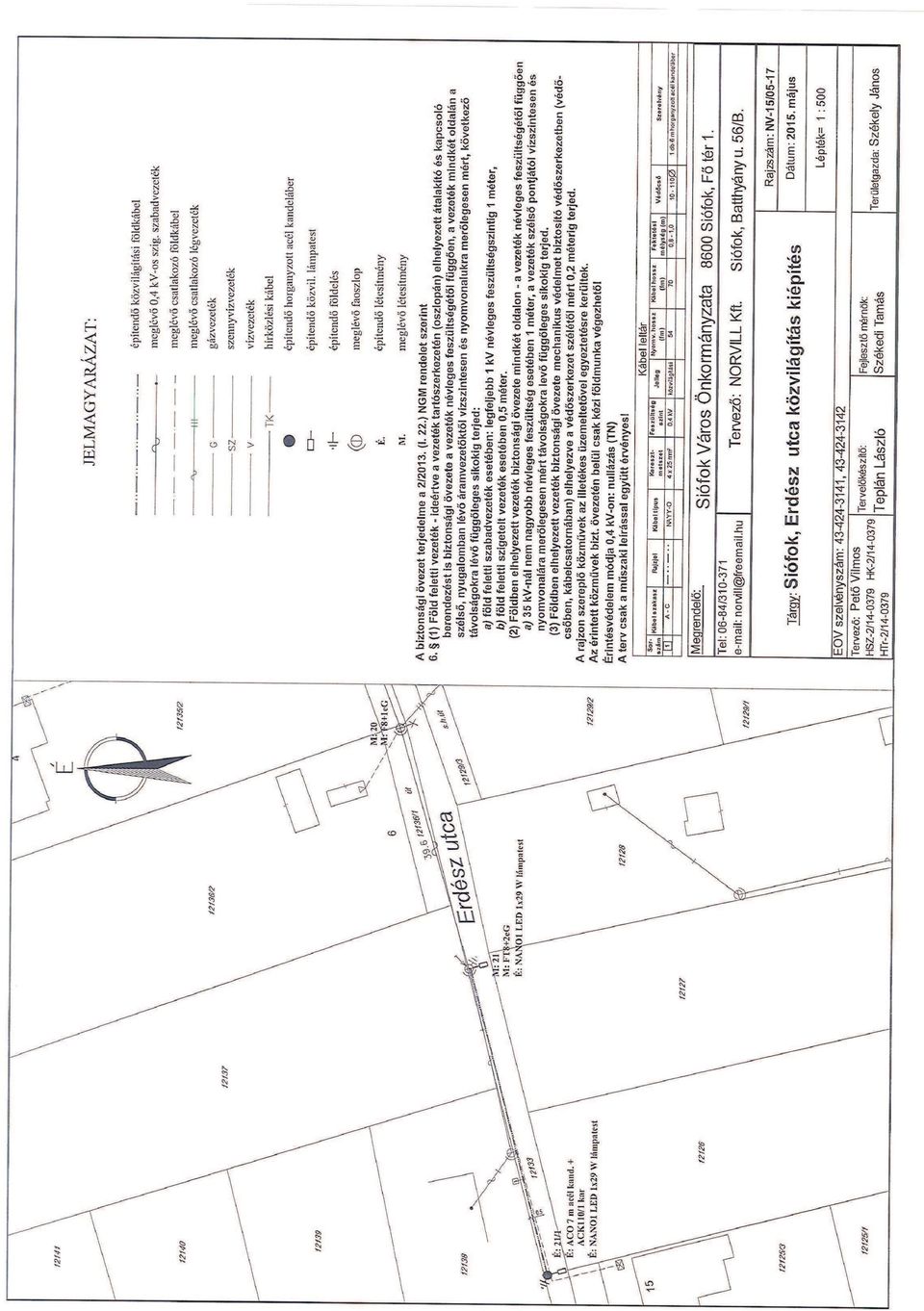

5

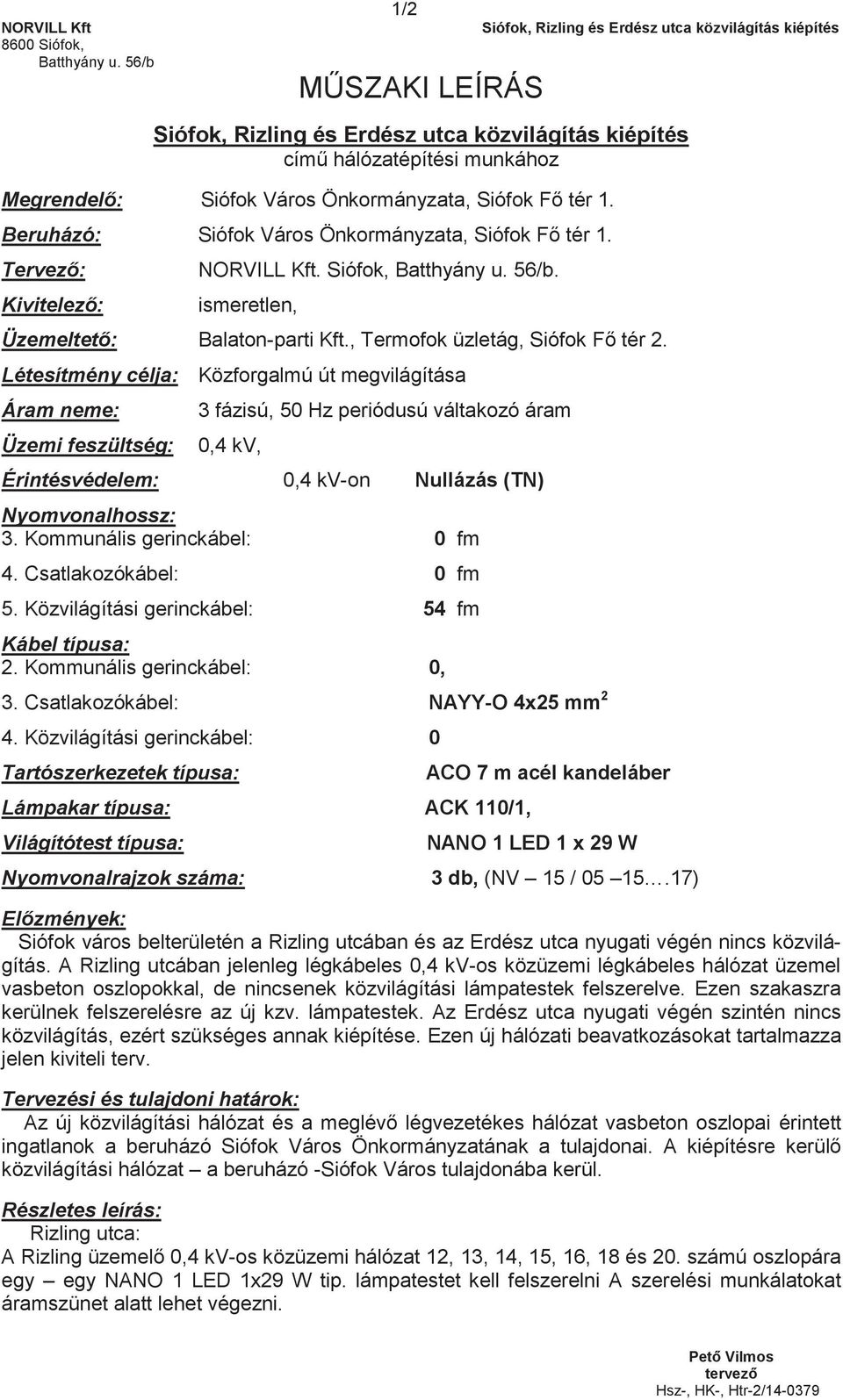

6 NORVILL Kft Batthyány u. 56/b 1/2 MŰSZAKI LEÍRÁS című hálózatépítési munkához Megrendelő: Siófok Város Önkormányzata, Siófok Fő tér 1. Beruházó: Siófok Város Önkormányzata, Siófok Fő tér 1. Tervező: Kivitelező: NORVILL Kft. Siófok, Batthyány u. 56/b. ismeretlen, Üzemeltető: Balaton-parti Kft., Termofok üzletág, Siófok Fő tér 2. Létesítmény célja: Közforgalmú út megvilágítása Áram neme: Üzemi feszültség: 3 fázisú, 50 Hz periódusú váltakozó áram 0,4 kv, Érintésvédelem: 0,4 kv-on Nullázás (TN) Nyomvonalhossz: 3. Kommunális gerinckábel: 0 fm 4. Csatlakozókábel: 0 fm 5. Közvilágítási gerinckábel: 54 fm Kábel típusa: 2. Kommunális gerinckábel: 0, 3. Csatlakozókábel: NAYY-O 425 mm 2 4. Közvilágítási gerinckábel: 0 Tartószerkezetek típusa: Lámpakar típusa: ACK 110/1, Világítótest típusa: Nyomvonalrajzok száma: ACO 7 m acél kandeláber NANO 1 LED 1 29 W 3 db, (NV 15 / ) Előzmények: Siófok város belterületén a Rizling utcában és az Erdész utca nyugati végén nincs közvilágítás. A Rizling utcában jelenleg légkábeles 0,4 kv-os közüzemi légkábeles hálózat üzemel vasbeton oszlopokkal, de nincsenek közvilágítási lámpatestek felszerelve. Ezen szakaszra kerülnek felszerelésre az új kzv. lámpatestek. Az Erdész utca nyugati végén szintén nincs közvilágítás, ezért szükséges annak kiépítése. Ezen új hálózati beavatkozásokat tartalmazza jelen kiviteli terv. Tervezési és tulajdoni határok: Az új közvilágítási hálózat és a meglévő légvezetékes hálózat vasbeton oszlopai érintett ingatlanok a beruházó Siófok Város Önkormányzatának a tulajdonai. A kiépítésre kerülő közvilágítási hálózat a beruházó -Siófok Város tulajdonába kerül. Részletes leírás: Rizling utca: A Rizling üzemelő 0,4 kv-os közüzemi hálózat 12, 13, 14, 15, 16, 18 és 20. számú oszlopára egy egy NANO 1 LED 129 W tip. lámpatestet kell felszerelni A szerelési munkálatokat áramszünet alatt lehet végezni. Hsz-, HK-, Htr-2/

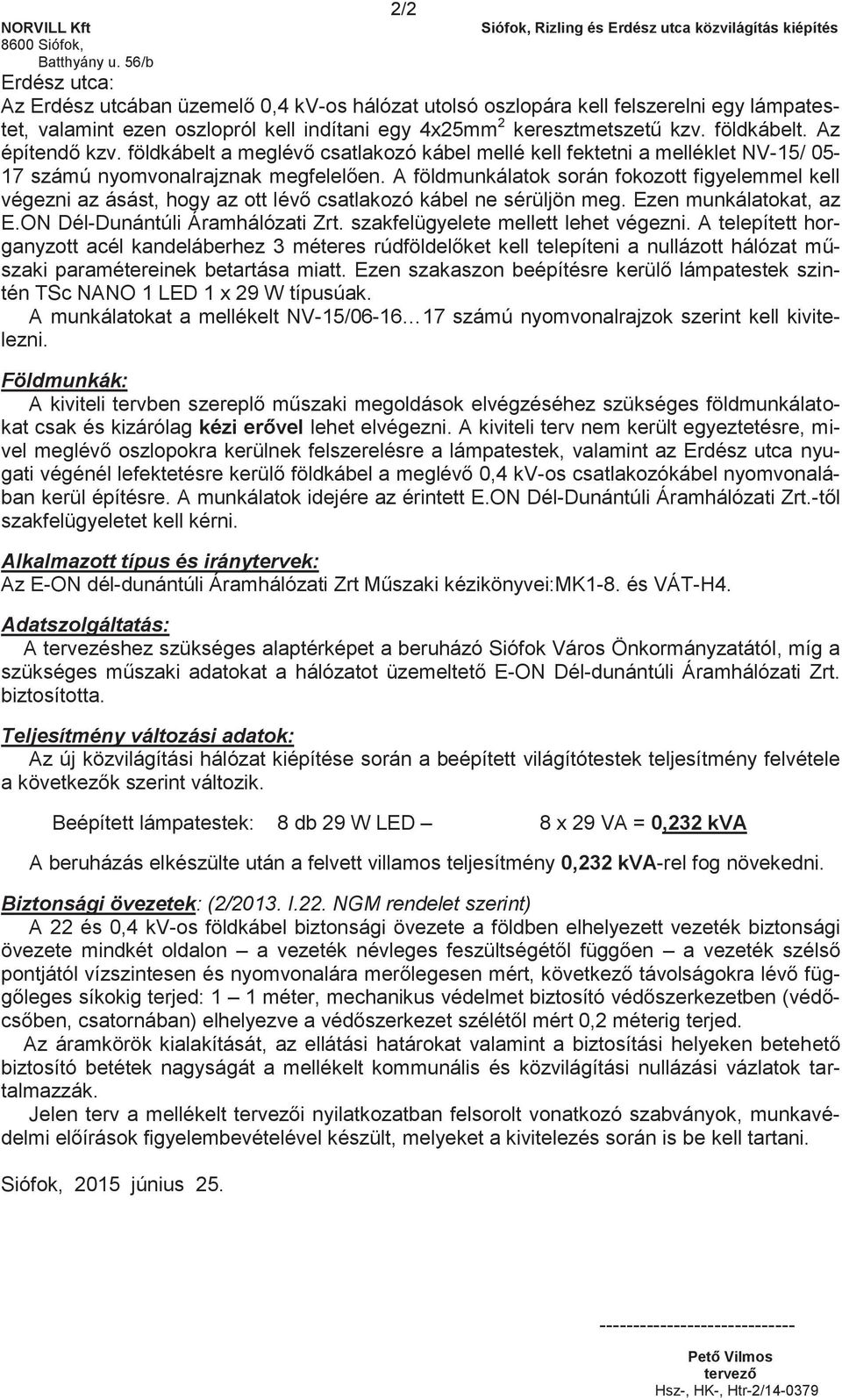

7 NORVILL Kft Batthyány u. 56/b 2/2 Erdész utca: Az Erdész utcában üzemelő 0,4 kv-os hálózat utolsó oszlopára kell felszerelni egy lámpatestet, valamint ezen oszlopról kell indítani egy 425mm 2 keresztmetszetű kzv. földkábelt. Az építendő kzv. földkábelt a meglévő csatlakozó kábel mellé kell fektetni a melléklet NV-15/ számú nyomvonalrajznak megfelelően. A földmunkálatok során fokozott figyelemmel kell végezni az ásást, hogy az ott lévő csatlakozó kábel ne sérüljön meg. Ezen munkálatokat, az E.ON Dél-Dunántúli Áramhálózati Zrt. szakfelügyelete mellett lehet végezni. A telepített horganyzott acél kandeláberhez 3 méteres rúdföldelőket kell telepíteni a nullázott hálózat műszaki paramétereinek betartása miatt. Ezen szakaszon beépítésre kerülő lámpatestek szintén TSc NANO 1 LED 1 29 W típusúak. A munkálatokat a mellékelt NV-15/ számú nyomvonalrajzok szerint kell kivitelezni. Földmunkák: A kiviteli tervben szereplő műszaki megoldások elvégzéséhez szükséges földmunkálatokat csak és kizárólag kézi erővel lehet elvégezni. A kiviteli terv nem került egyeztetésre, mivel meglévő oszlopokra kerülnek felszerelésre a lámpatestek, valamint az Erdész utca nyugati végénél lefektetésre kerülő földkábel a meglévő 0,4 kv-os csatlakozókábel nyomvonalában kerül építésre. A munkálatok idejére az érintett E.ON Dél-Dunántúli Áramhálózati Zrt.-től szakfelügyeletet kell kérni. Alkalmazott típus és iránytervek: Az E-ON dél-dunántúli Áramhálózati Zrt Műszaki kézikönyvei:mk1-8. és VÁT-H4. Adatszolgáltatás: A tervezéshez szükséges alaptérképet a beruházó Siófok Város Önkormányzatától, míg a szükséges műszaki adatokat a hálózatot üzemeltető E-ON Dél-dunántúli Áramhálózati Zrt. biztosította. Teljesítmény változási adatok: Az új közvilágítási hálózat kiépítése során a beépített világítótestek teljesítmény felvétele a következők szerint változik. Beépített lámpatestek: 8 db 29 W LED 8 29 VA = 0,232 kva A beruházás elkészülte után a felvett villamos teljesítmény 0,232 kva-rel fog növekedni. Biztonsági övezetek: (2/2013. I.22. NGM rendelet szerint) A 22 és 0,4 kv-os földkábel biztonsági övezete a földben elhelyezett vezeték biztonsági övezete mindkét oldalon a vezeték névleges feszültségétől függően a vezeték szélső pontjától vízszintesen és nyomvonalára merőlegesen mért, következő távolságokra lévő függőleges síkokig terjed: 1 1 méter, mechanikus védelmet biztosító védőszerkezetben (védőcsőben, csatornában) elhelyezve a védőszerkezet szélétől mért 0,2 méterig terjed. Az áramkörök kialakítását, az ellátási határokat valamint a biztosítási helyeken betehető biztosító betétek nagyságát a mellékelt kommunális és közvilágítási nullázási vázlatok tartalmazzák. Jelen terv a mellékelt i nyilatkozatban felsorolt vonatkozó szabványok, munkavédelmi előírások figyelembevételével készült, melyeket a kivitelezés során is be kell tartani. Siófok, 2015 június Hsz-, HK-, Htr-2/

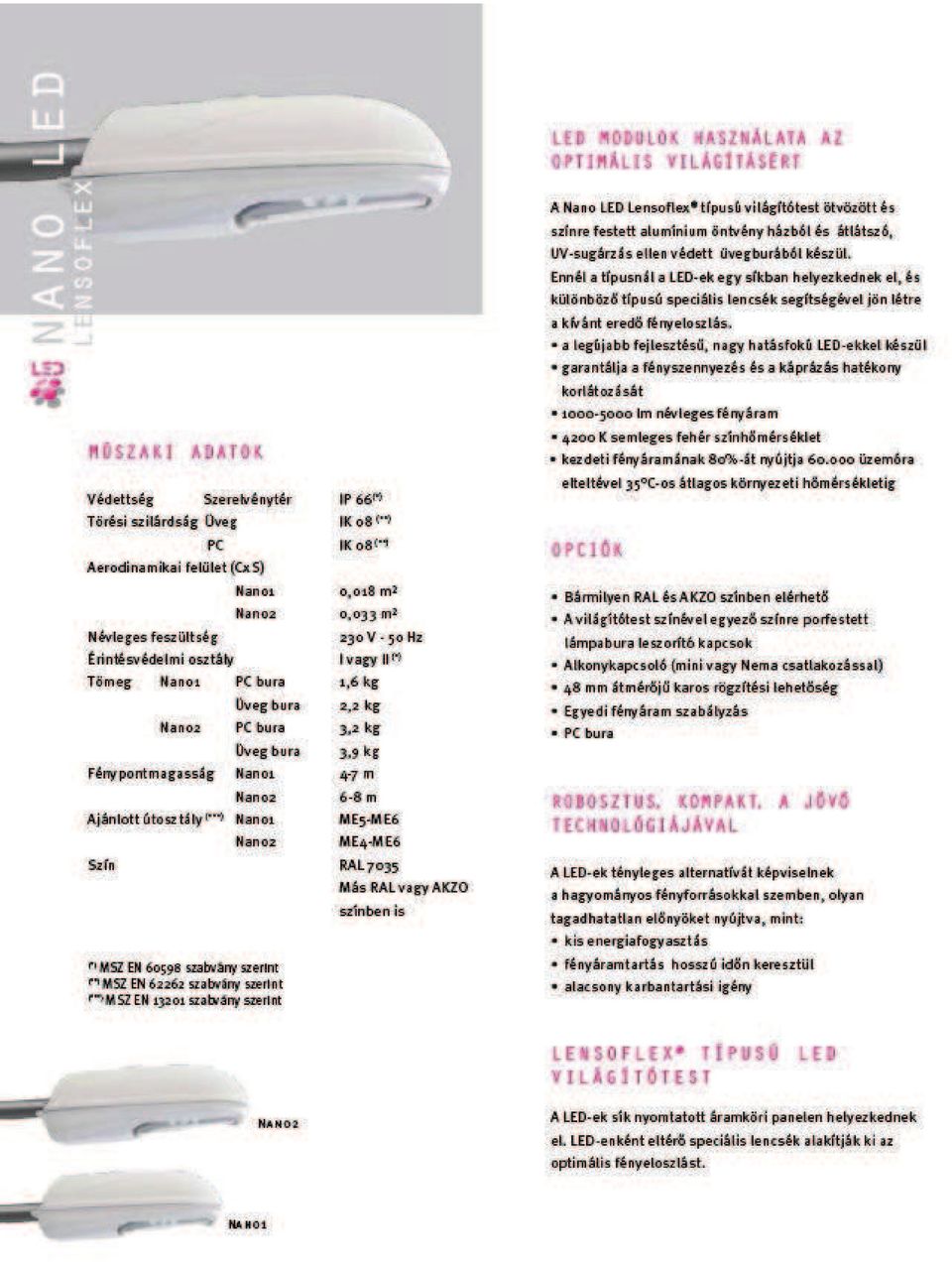

8

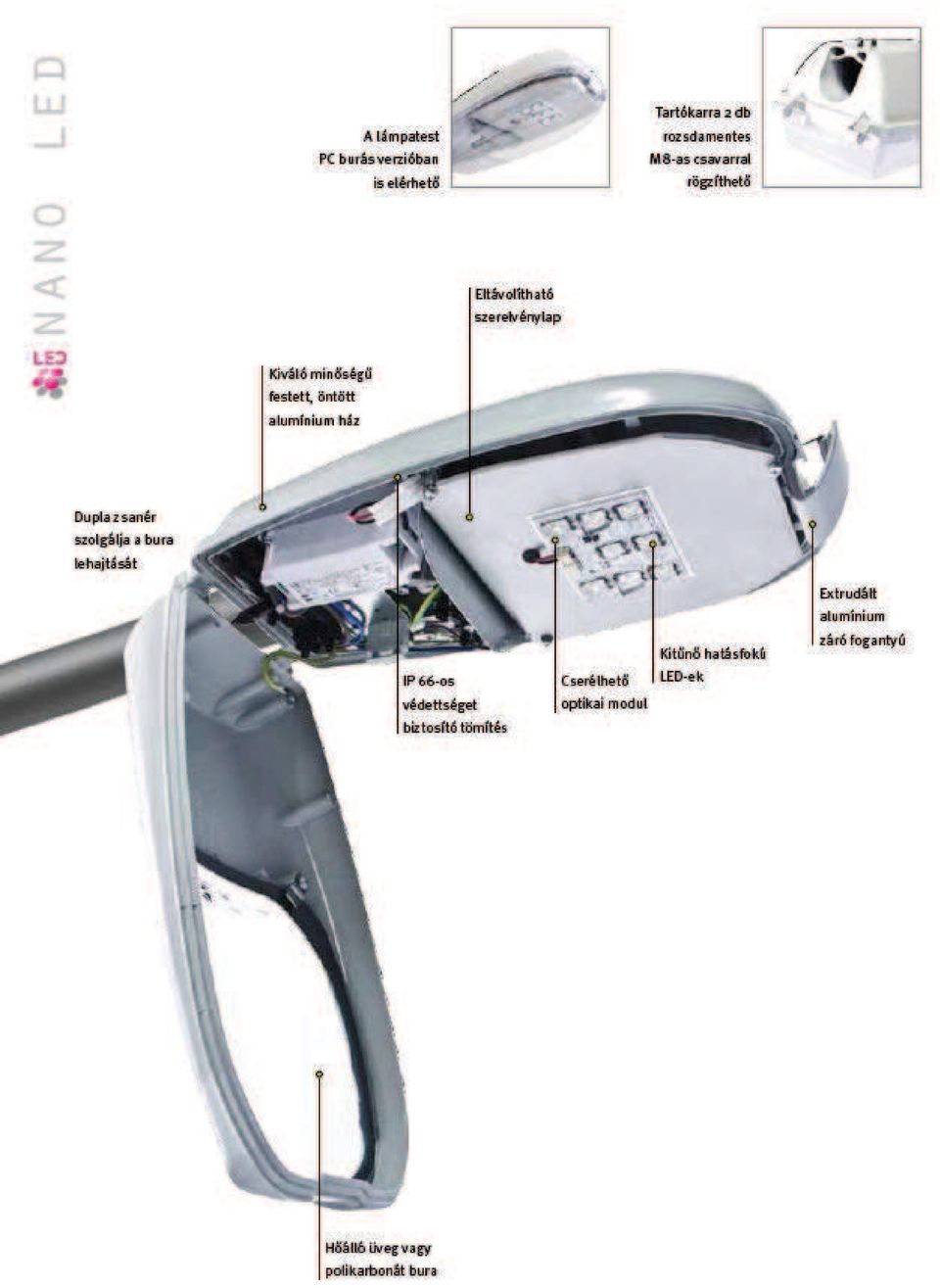

9

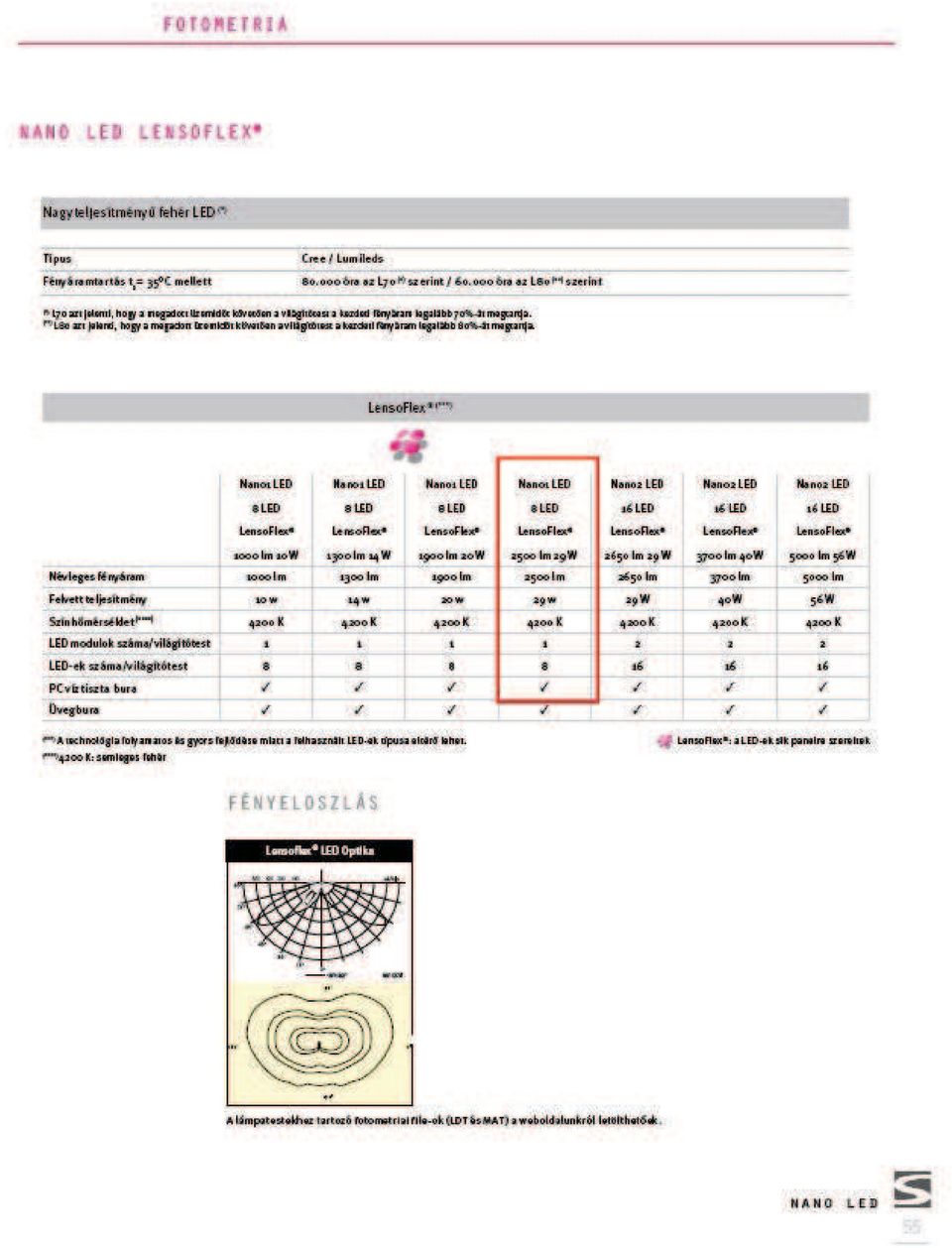

10

11

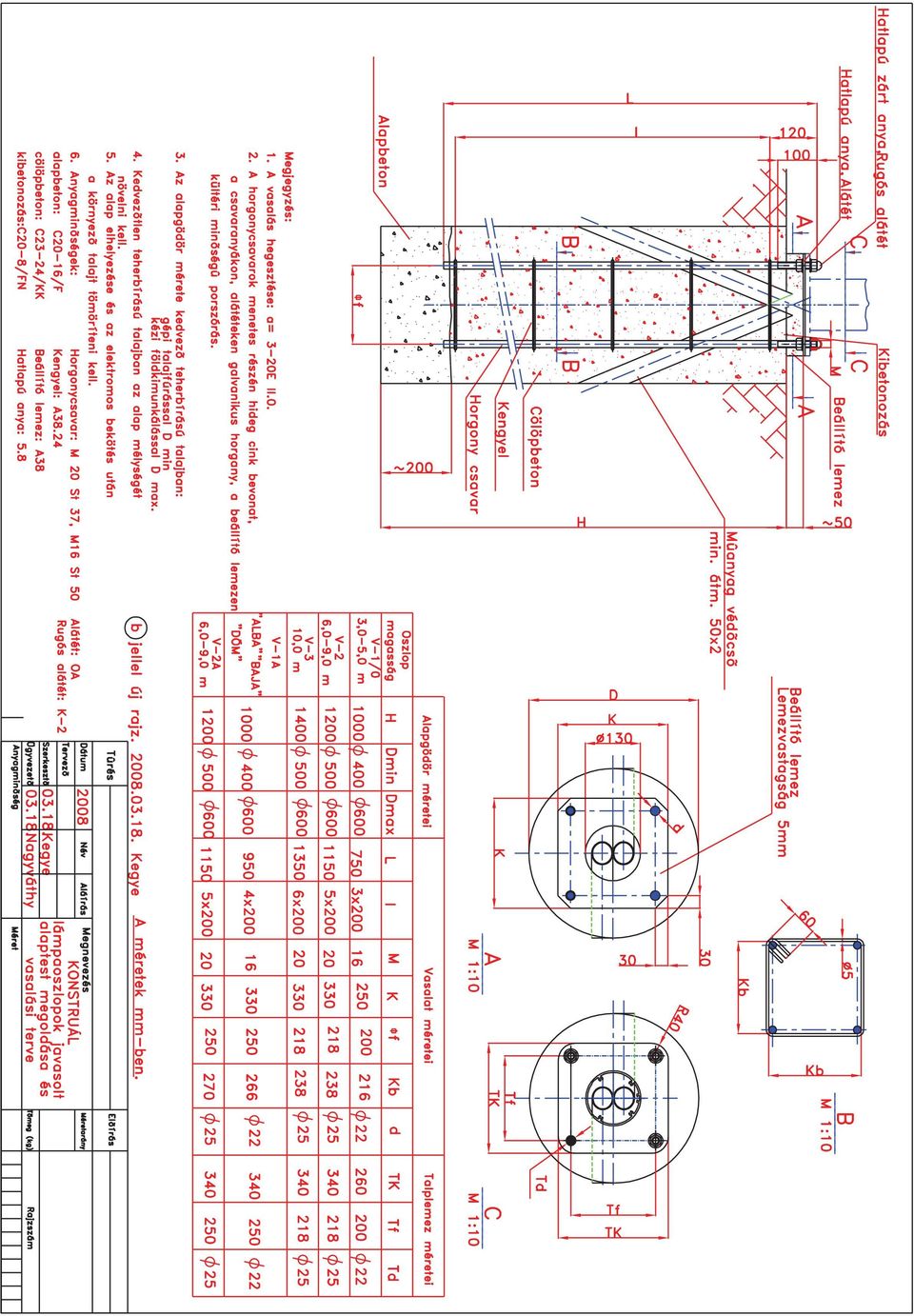

12

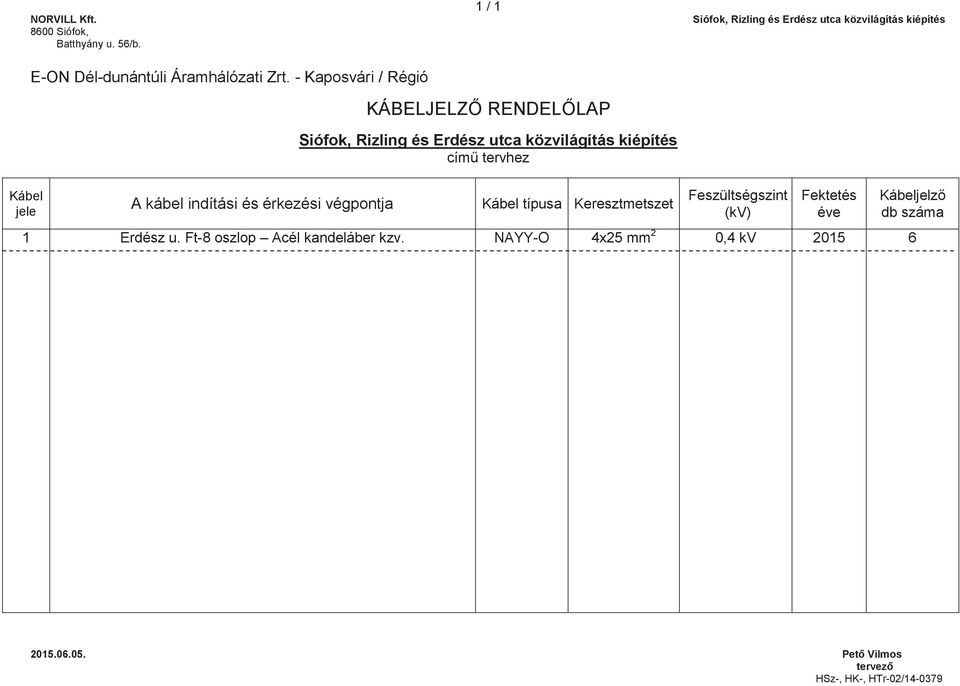

13 Kábel jele 1 / 1 NORVILL Kft. Batthyány u. 56/b. E-ON Dél-dunántúli Áramhálózati Zrt. - Kaposvári / Régió A kábel indítási és érkezési végpontja KÁBELJELZŐ RENDELŐLAP című tervhez Kábel típusa Keresztmetszet Feszültségszint (kv) Fektetés éve 1 Erdész u. Ft-8 oszlop Acél kandeláber kzv. NAYY-O 425 mm 2 0,4 kv Kábeljelző db száma HSz-, HK-, HTr-02/

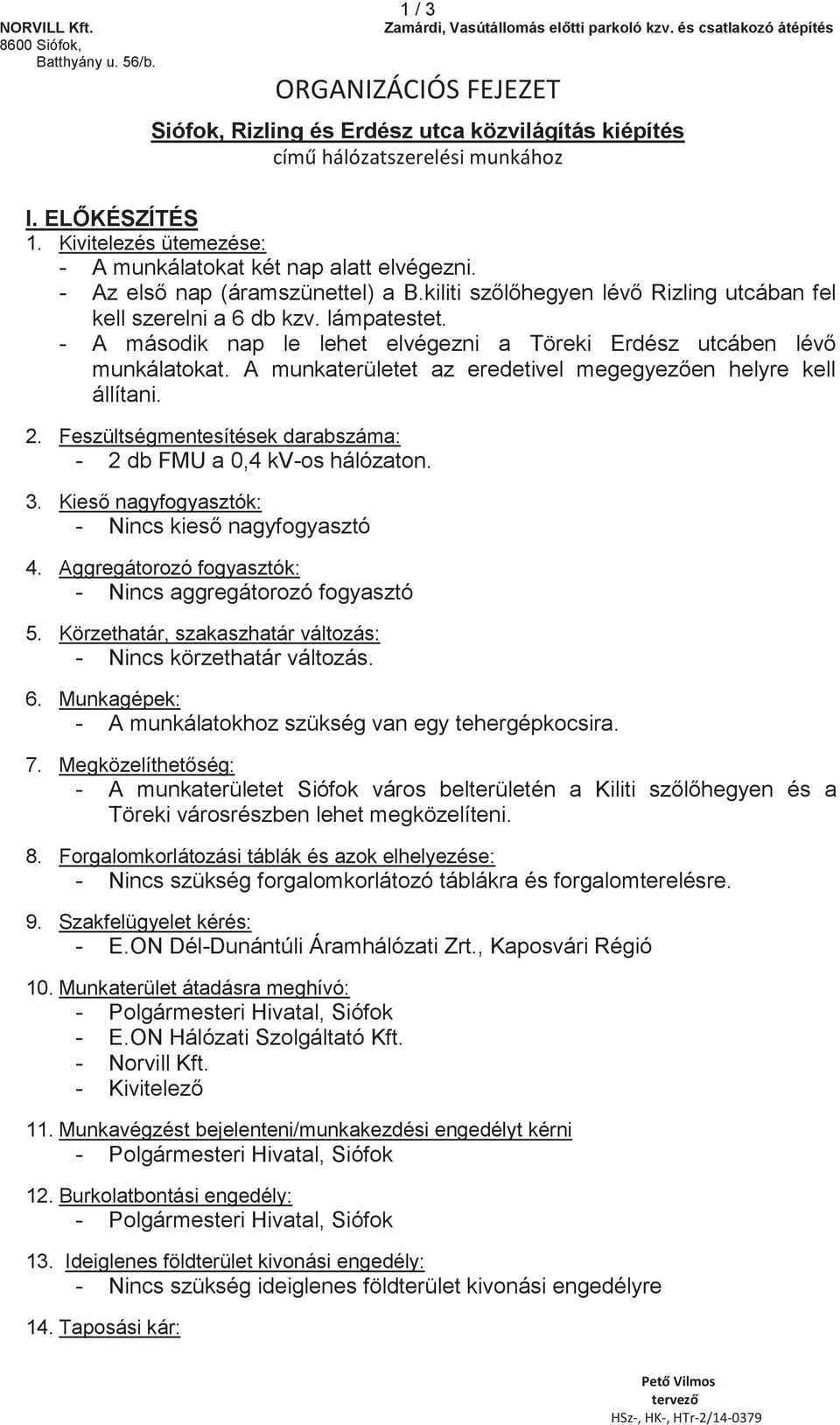

14 Batthyány u. 56/b. 1 / 3 Zamárdi, Vasútállomás előtti parkoló kzv. és csatlakozó átépítés ORGANIZÁCIÓS FEJEZET című hálózatszerelési munkához I. ELŐKÉSZÍTÉS 1. Kivitelezés ütemezése: - A munkálatokat két nap alatt elvégezni. - Az első nap (áramszünettel) a B.kiliti szőlőhegyen lévő Rizling utcában fel kell szerelni a 6 db kzv. lámpatestet. - A második nap le lehet elvégezni a Töreki Erdész utcáben lévő munkálatokat. A munkaterületet az eredetivel megegyezően helyre kell állítani. 2. Feszültségmentesítések darabszáma: - 2 db FMU a 0,4 kv-os hálózaton. 3. Kieső nagyfogyasztók: - Nincs kieső nagyfogyasztó 4. Aggregátorozó fogyasztók: - Nincs aggregátorozó fogyasztó 5. Körzethatár, szakaszhatár változás: - Nincs körzethatár változás. 6. Munkagépek: - A munkálatokhoz szükség van egy tehergépkocsira. 7. Megközelíthetőség: - A munkaterületet Siófok város belterületén a Kiliti szőlőhegyen és a Töreki városrészben lehet megközelíteni. 8. Forgalomkorlátozási táblák és azok elhelyezése: - Nincs szükség forgalomkorlátozó táblákra és forgalomterelésre. 9. Szakfelügyelet kérés: - E.ON Dél-Dunántúli Áramhálózati Zrt., Kaposvári Régió 10. Munkaterület átadásra meghívó: - Polgármesteri Hivatal, Siófok - E.ON Hálózati Szolgáltató Kft. - Norvill Kft. - Kivitelező 11. Munkavégzést bejelenteni/munkakezdési engedélyt kérni - Polgármesteri Hivatal, Siófok 12. Burkolatbontási engedély: - Polgármesteri Hivatal, Siófok 13. Ideiglenes földterület kivonási engedély: - Nincs szükség ideiglenes földterület kivonási engedélyre 14. Taposási kár:

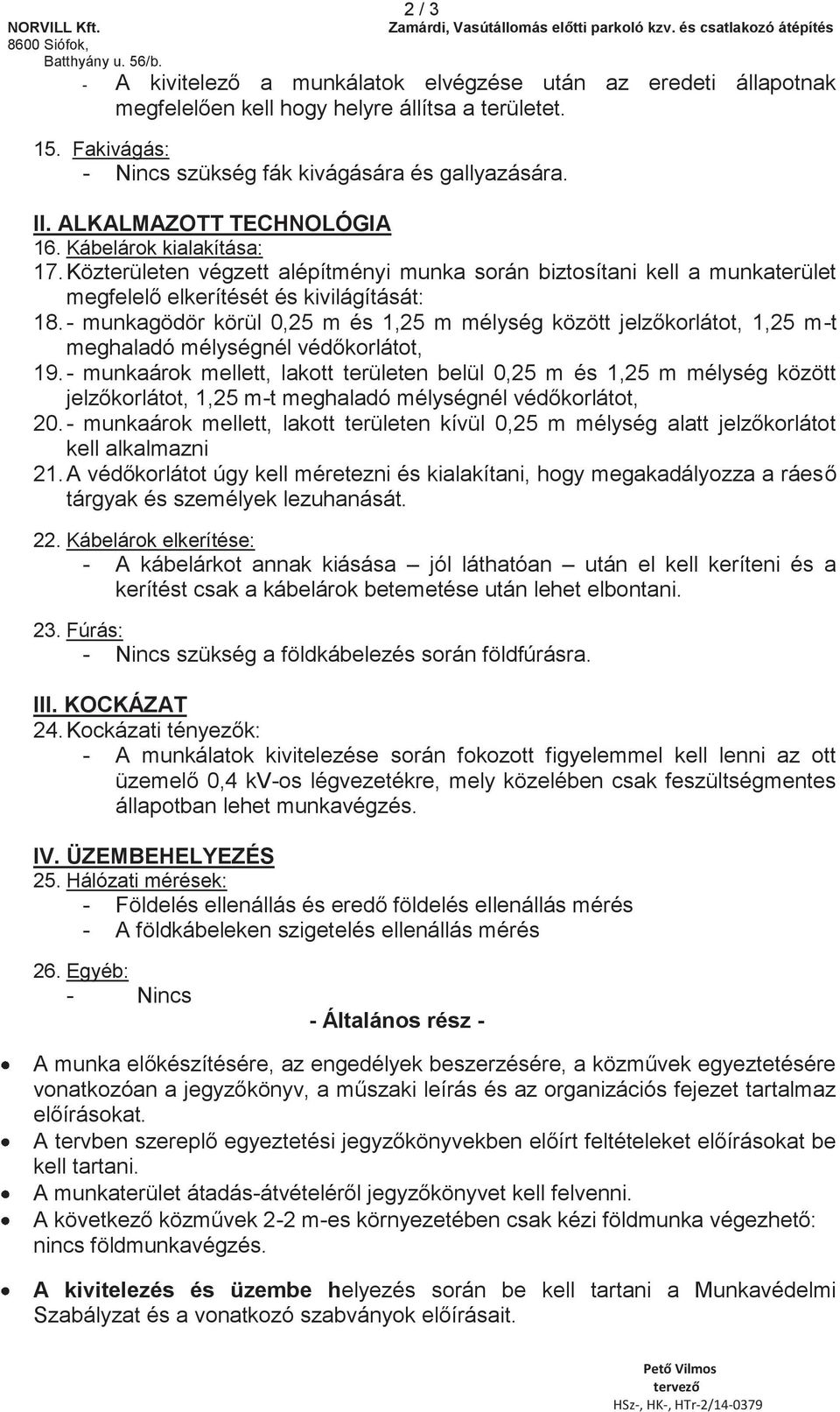

15 Batthyány u. 56/b. 2 / 3 Zamárdi, Vasútállomás előtti parkoló kzv. és csatlakozó átépítés - A kivitelező a munkálatok elvégzése után az eredeti állapotnak megfelelően kell hogy helyre állítsa a területet. 15. Fakivágás: - Nincs szükség fák kivágására és gallyazására. II. ALKALMAZOTT TECHNOLÓGIA 16. Kábelárok kialakítása: 17. Közterületen végzett alépítményi munka során biztosítani kell a munkaterület megfelelő elkerítését és kivilágítását: munkagödör körül 0,25 m és 1,25 m mélység között jelzőkorlátot, 1,25 m-t meghaladó mélységnél védőkorlátot, munkaárok mellett, lakott területen belül 0,25 m és 1,25 m mélység között jelzőkorlátot, 1,25 m-t meghaladó mélységnél védőkorlátot, munkaárok mellett, lakott területen kívül 0,25 m mélység alatt jelzőkorlátot kell alkalmazni 21. A védőkorlátot úgy kell méretezni és kialakítani, hogy megakadályozza a ráeső tárgyak és személyek lezuhanását. 22. Kábelárok elkerítése: - A kábelárkot annak kiásása jól láthatóan után el kell keríteni és a kerítést csak a kábelárok betemetése után lehet elbontani. 23. Fúrás: - Nincs szükség a földkábelezés során földfúrásra. III. KOCKÁZAT 24. Kockázati tényezők: - A munkálatok kivitelezése során fokozott figyelemmel kell lenni az ott üzemelő 0,4 kv-os légvezetékre, mely közelében csak feszültségmentes állapotban lehet munkavégzés. IV. ÜZEMBEHELYEZÉS 25. Hálózati mérések: - Földelés ellenállás és eredő földelés ellenállás mérés - A földkábeleken szigetelés ellenállás mérés 26. Egyéb: - Nincs - Általános rész - A munka előkészítésére, az engedélyek beszerzésére, a közművek egyeztetésére vonatkozóan a jegyzőkönyv, a műszaki leírás és az organizációs fejezet tartalmaz előírásokat. A tervben szereplő egyeztetési jegyzőkönyvekben előírt feltételeket előírásokat be kell tartani. A munkaterület átadás-átvételéről jegyzőkönyvet kell felvenni. A következő közművek 2-2 m-es környezetében csak kézi földmunka végezhető: nincs földmunkavégzés. A kivitelezés és üzembe helyezés során be kell tartani a Munkavédelmi Szabályzat és a vonatkozó szabványok előírásait.

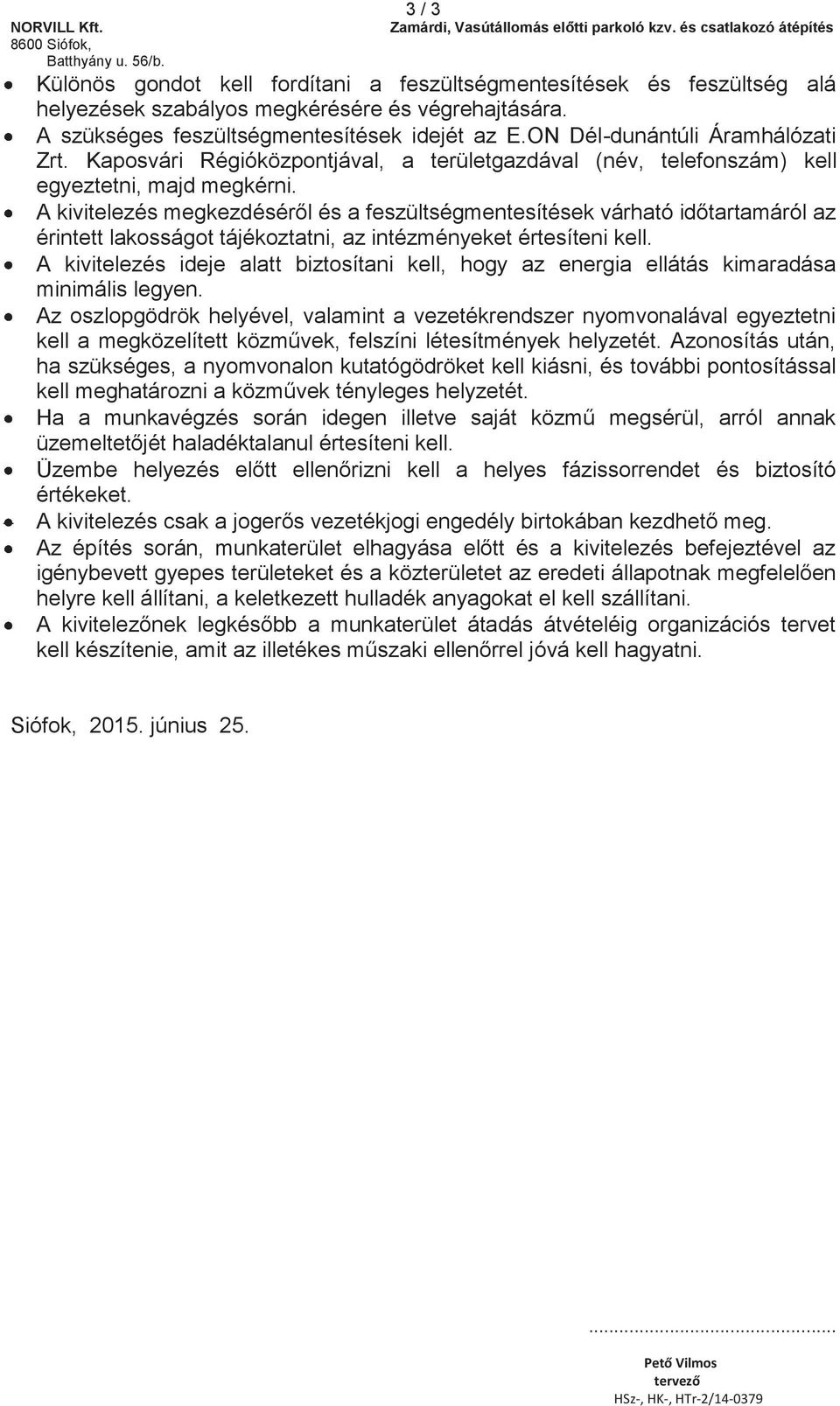

16 Batthyány u. 56/b. 3 / 3 Zamárdi, Vasútállomás előtti parkoló kzv. és csatlakozó átépítés Különös gondot kell fordítani a feszültségmentesítések és feszültség alá helyezések szabályos megkérésére és végrehajtására. A szükséges feszültségmentesítések idejét az E.ON Dél-dunántúli Áramhálózati Zrt. Kaposvári Régióközpontjával, a területgazdával (név, telefonszám) kell egyeztetni, majd megkérni. A kivitelezés megkezdéséről és a feszültségmentesítések várható időtartamáról az érintett lakosságot tájékoztatni, az intézményeket értesíteni kell. A kivitelezés ideje alatt biztosítani kell, hogy az energia ellátás kimaradása minimális legyen. Az oszlopgödrök helyével, valamint a vezetékrendszer nyomvonalával egyeztetni kell a megközelített közművek, felszíni létesítmények helyzetét. Azonosítás után, ha szükséges, a nyomvonalon kutatógödröket kell kiásni, és további pontosítással kell meghatározni a közművek tényleges helyzetét. Ha a munkavégzés során idegen illetve saját közmű megsérül, arról annak üzemeltetőjét haladéktalanul értesíteni kell. Üzembe helyezés előtt ellenőrizni kell a helyes fázissorrendet és biztosító értékeket. A kivitelezés csak a jogerős vezetékjogi engedély birtokában kezdhető meg. Az építés során, munkaterület elhagyása előtt és a kivitelezés befejeztével az igénybevett gyepes területeket és a közterületet az eredeti állapotnak megfelelően helyre kell állítani, a keletkezett hulladék anyagokat el kell szállítani. A kivitelezőnek legkésőbb a munkaterület átadás átvételéig organizációs tervet kell készítenie, amit az illetékes műszaki ellenőrrel jóvá kell hagyatni. Siófok, június

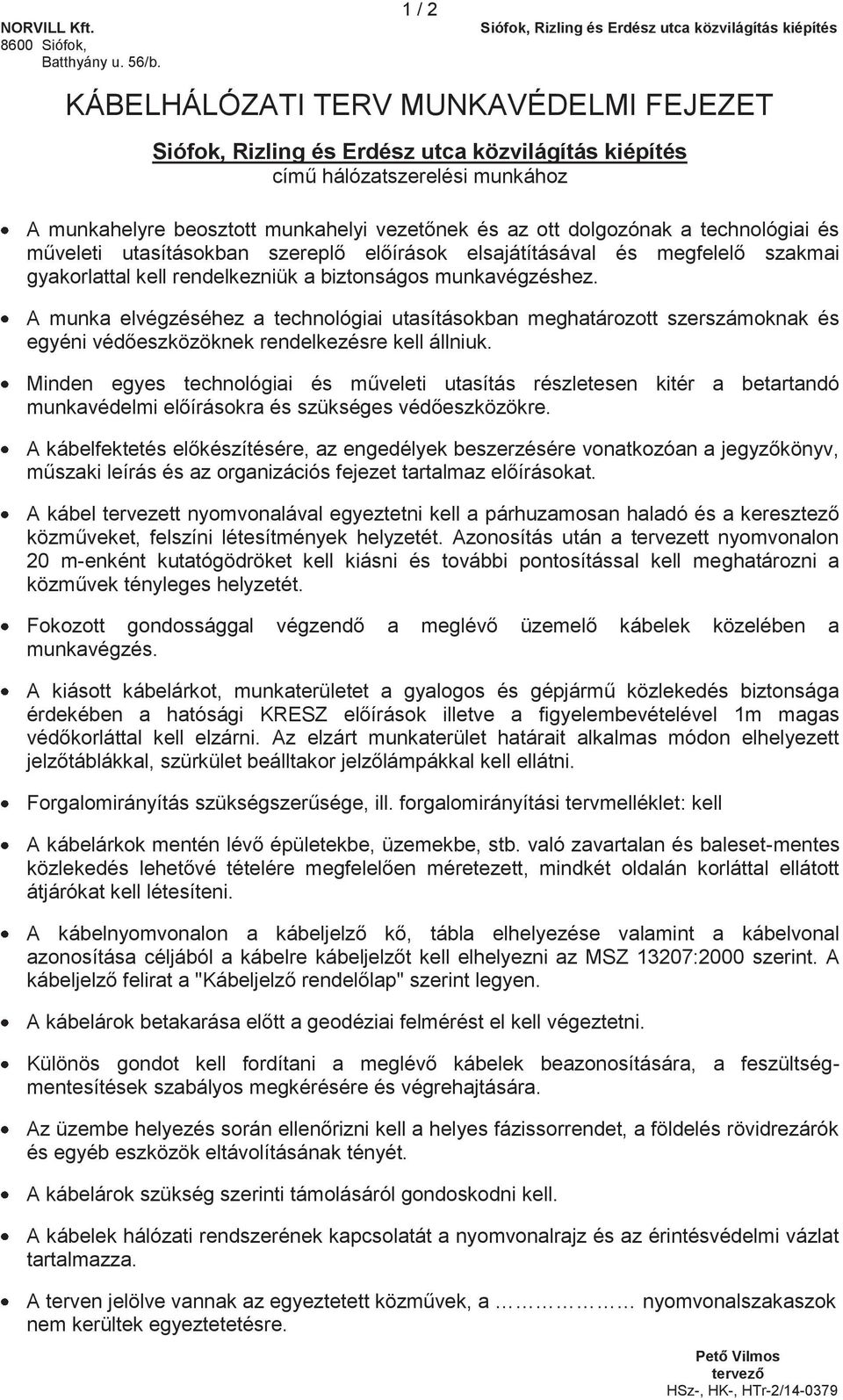

17 Batthyány u. 56/b. 1 / 2 KÁBELHÁLÓZATI TERV MUNKAVÉDELMI FEJEZET című hálózatszerelési munkához A munkahelyre beosztott munkahelyi vezetőnek és az ott dolgozónak a technológiai és műveleti utasításokban szereplő előírások elsajátításával és megfelelő szakmai gyakorlattal kell rendelkezniük a biztonságos munkavégzéshez. A munka elvégzéséhez a technológiai utasításokban meghatározott szerszámoknak és egyéni védőeszközöknek rendelkezésre kell állniuk. Minden egyes technológiai és műveleti utasítás részletesen kitér a betartandó munkavédelmi előírásokra és szükséges védőeszközökre. A kábelfektetés előkészítésére, az engedélyek beszerzésére vonatkozóan a jegyzőkönyv, műszaki leírás és az organizációs fejezet tartalmaz előírásokat. A kábel tervezett nyomvonalával egyeztetni kell a párhuzamosan haladó és a keresztező közműveket, felszíni létesítmények helyzetét. Azonosítás után a tervezett nyomvonalon 20 m-enként kutatógödröket kell kiásni és további pontosítással kell meghatározni a közművek tényleges helyzetét. Fokozott gondossággal végzendő a meglévő üzemelő kábelek közelében a munkavégzés. A kiásott kábelárkot, munkaterületet a gyalogos és gépjármű közlekedés biztonsága érdekében a hatósági KRESZ előírások illetve a figyelembevételével 1m magas védőkorláttal kell elzárni. Az elzárt munkaterület határait alkalmas módon elhelyezett jelzőtáblákkal, szürkület beálltakor jelzőlámpákkal kell ellátni. Forgalomirányítás szükségszerűsége, ill. forgalomirányítási tervmelléklet: kell A kábelárkok mentén lévő épületekbe, üzemekbe, stb. való zavartalan és baleset-mentes közlekedés lehetővé tételére megfelelően méretezett, mindkét oldalán korláttal ellátott átjárókat kell létesíteni. A kábelnyomvonalon a kábeljelző kő, tábla elhelyezése valamint a kábelvonal azonosítása céljából a kábelre kábeljelzőt kell elhelyezni az szerint. A kábeljelző felirat a "Kábeljelző rendelőlap" szerint legyen. A kábelárok betakarása előtt a geodéziai felmérést el kell végeztetni. Különös gondot kell fordítani a meglévő kábelek beazonosítására, a feszültségmentesítések szabályos megkérésére és végrehajtására. Az üzembe helyezés során ellenőrizni kell a helyes fázissorrendet, a földelés rövidrezárók és egyéb eszközök eltávolításának tényét. A kábelárok szükség szerinti támolásáról gondoskodni kell. A kábelek hálózati rendszerének kapcsolatát a nyomvonalrajz és az érintésvédelmi vázlat tartalmazza. A terven jelölve vannak az egyeztetett közművek, a nyomvonalszakaszok nem kerültek egyeztetetésre.

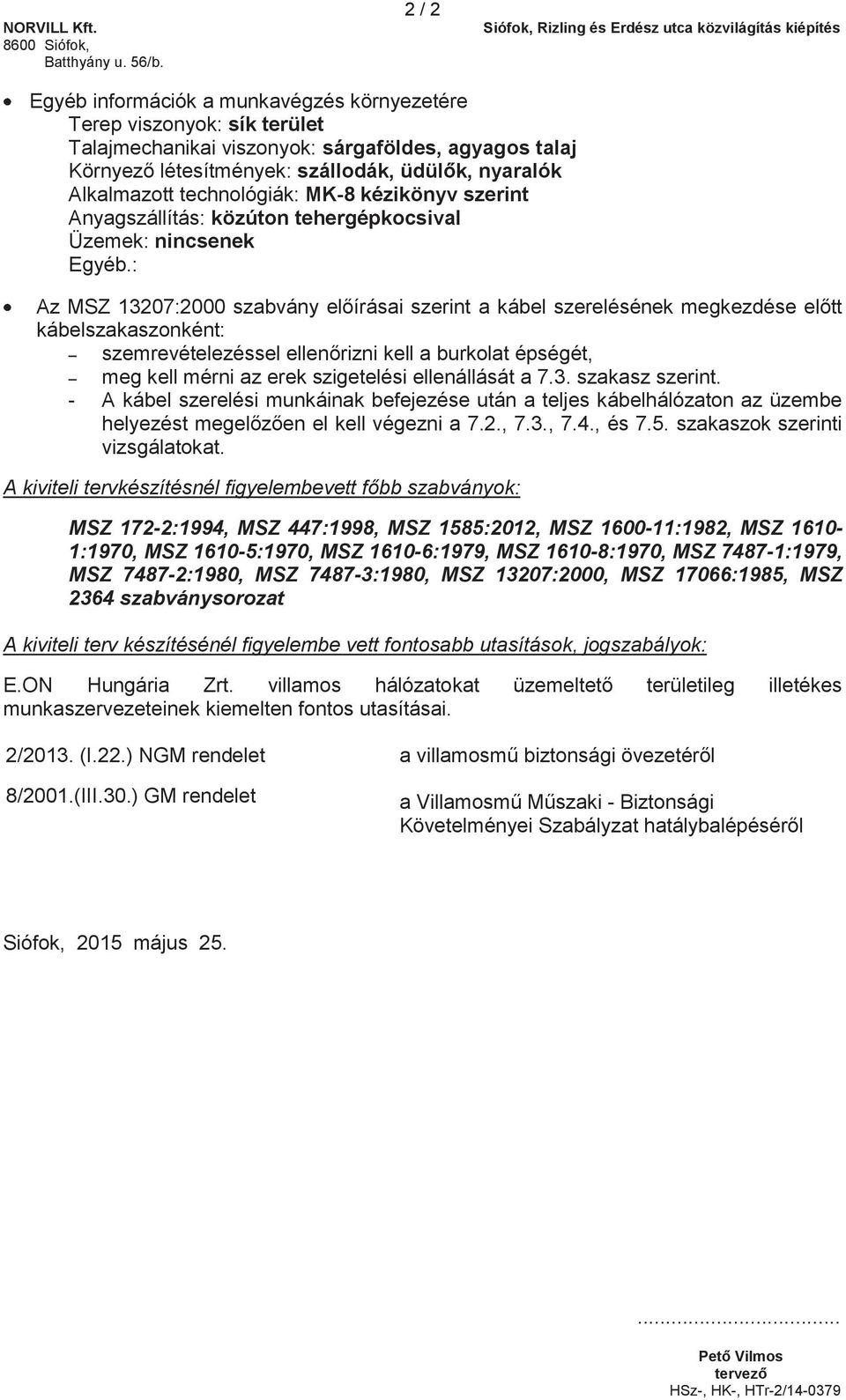

18 Batthyány u. 56/b. 2 / 2 Egyéb információk a munkavégzés környezetére Terep viszonyok: sík terület Talajmechanikai viszonyok: sárgaföldes, agyagos talaj Környező létesítmények: szállodák, üdülők, nyaralók Alkalmazott technológiák: MK-8 kézikönyv szerint Anyagszállítás: közúton tehergépkocsival Üzemek: nincsenek Egyéb.: Az szabvány előírásai szerint a kábel szerelésének megkezdése előtt kábelszakaszonként: szemrevételezéssel ellenőrizni kell a burkolat épségét, meg kell mérni az erek szigetelési ellenállását a 7.3. szakasz szerint. - A kábel szerelési munkáinak befejezése után a teljes kábelhálózaton az üzembe helyezést megelőzően el kell végezni a 7.2., 7.3., 7.4., és 7.5. szakaszok szerinti vizsgálatokat. A kiviteli tervkészítésnél figyelembevett főbb szabványok: MSZ 172-2:1994, MSZ 447:1998, MSZ 1585:2012, MSZ :1982, MSZ :1970, MSZ :1970, MSZ :1979, MSZ :1970, MSZ :1979, MSZ :1980, MSZ :1980,, MSZ 17066:1985, MSZ 2364 szabványsorozat A kiviteli terv készítésénél figyelembe vett fontosabb utasítások, jogszabályok: E.ON Hungária Zrt. villamos hálózatokat üzemeltető területileg illetékes munkaszervezeteinek kiemelten fontos utasításai. 2/2013. (I.22.) NGM rendelet a villamosmű biztonsági övezetéről 8/2001.(III.30.) GM rendelet a Villamosmű Műszaki - Biztonsági Követelményei Szabályzat hatálybalépéséről Siófok, 2015 május

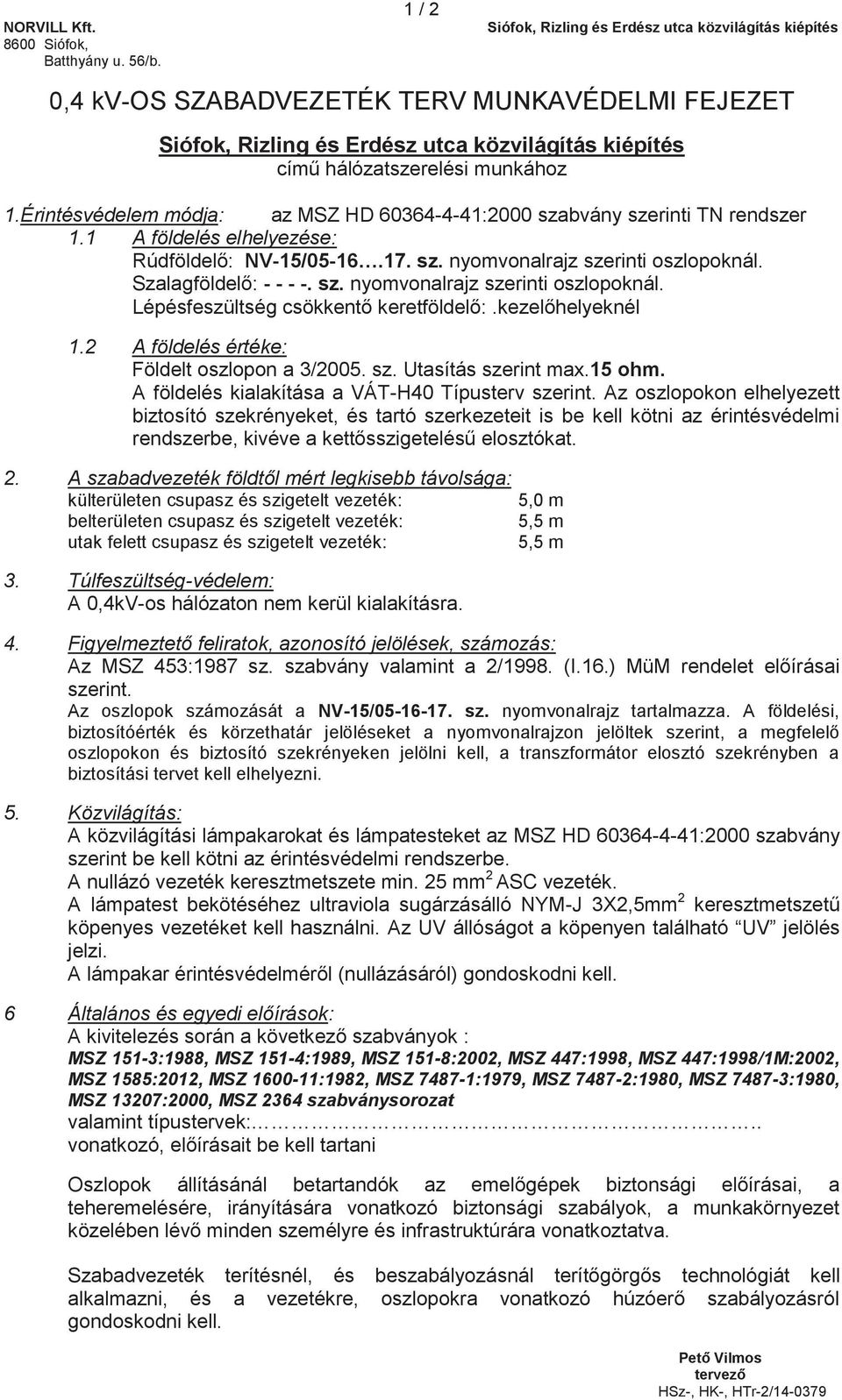

19 Batthyány u. 56/b. 1 / 2 0,4 kv-os SZABADVEZETÉK TERV MUNKAVÉDELMI FEJEZET című hálózatszerelési munkához 1.Érintésvédelem módja: az MSZ HD :2000 szabvány szerinti TN rendszer 1.1 A földelés elhelyezése: Rúdföldelő: NV-15/ sz. nyomvonalrajz szerinti oszlopoknál. Szalagföldelő: sz. nyomvonalrajz szerinti oszlopoknál. Lépésfeszültség csökkentő keretföldelő:.kezelőhelyeknél 1.2 A földelés értéke: Földelt oszlopon a 3/2005. sz. Utasítás szerint ma.15 ohm. A földelés kialakítása a VÁT-H40 Típusterv szerint. Az oszlopokon elhelyezett biztosító szekrényeket, és tartó szerkezeteit is be kell kötni az érintésvédelmi rendszerbe, kivéve a kettősszigetelésű elosztókat. 2. A szabadvezeték földtől mért legkisebb távolsága: külterületen csupasz és szigetelt vezeték: 5,0 m belterületen csupasz és szigetelt vezeték: 5,5 m utak felett csupasz és szigetelt vezeték: 5,5 m 3. Túlfeszültség-védelem: A 0,4kV-os hálózaton nem kerül kialakításra. 4. Figyelmeztető feliratok, azonosító jelölések, számozás: Az MSZ 453:1987 sz. szabvány valamint a 2/1998. (I.16.) MüM rendelet előírásai szerint. Az oszlopok számozását a NV-15/ sz. nyomvonalrajz tartalmazza. A földelési, biztosítóérték és körzethatár jelöléseket a nyomvonalrajzon jelöltek szerint, a megfelelő oszlopokon és biztosító szekrényeken jelölni kell, a transzformátor elosztó szekrényben a biztosítási tervet kell elhelyezni. 5. Közvilágítás: A közvilágítási lámpakarokat és lámpatesteket az MSZ HD :2000 szabvány szerint be kell kötni az érintésvédelmi rendszerbe. A nullázó vezeték keresztmetszete min. 25 mm 2 ASC vezeték. A lámpatest bekötéséhez ultraviola sugárzásálló NYM-J 3X2,5mm 2 keresztmetszetű köpenyes vezetéket kell használni. Az UV állóságot a köpenyen található UV jelölés jelzi. A lámpakar érintésvédelméről (nullázásáról) gondoskodni kell. 6 Általános és egyedi előírások: A kivitelezés során a következő szabványok : MSZ 151-3:1988, MSZ 151-4:1989, MSZ 151-8:2002, MSZ 447:1998, MSZ 447:1998/1M:2002, MSZ 1585:2012, MSZ :1982, MSZ :1979, MSZ :1980, MSZ :1980,, MSZ 2364 szabványsorozat valamint típustervek:.. vonatkozó, előírásait be kell tartani Oszlopok állításánál betartandók az emelőgépek biztonsági előírásai, a teheremelésére, irányítására vonatkozó biztonsági szabályok, a munkakörnyezet közelében lévő minden személyre és infrastruktúrára vonatkoztatva. Szabadvezeték terítésnél, és beszabályozásnál terítőgörgős technológiát kell alkalmazni, és a vezetékre, oszlopokra vonatkozó húzóerő szabályozásról gondoskodni kell.

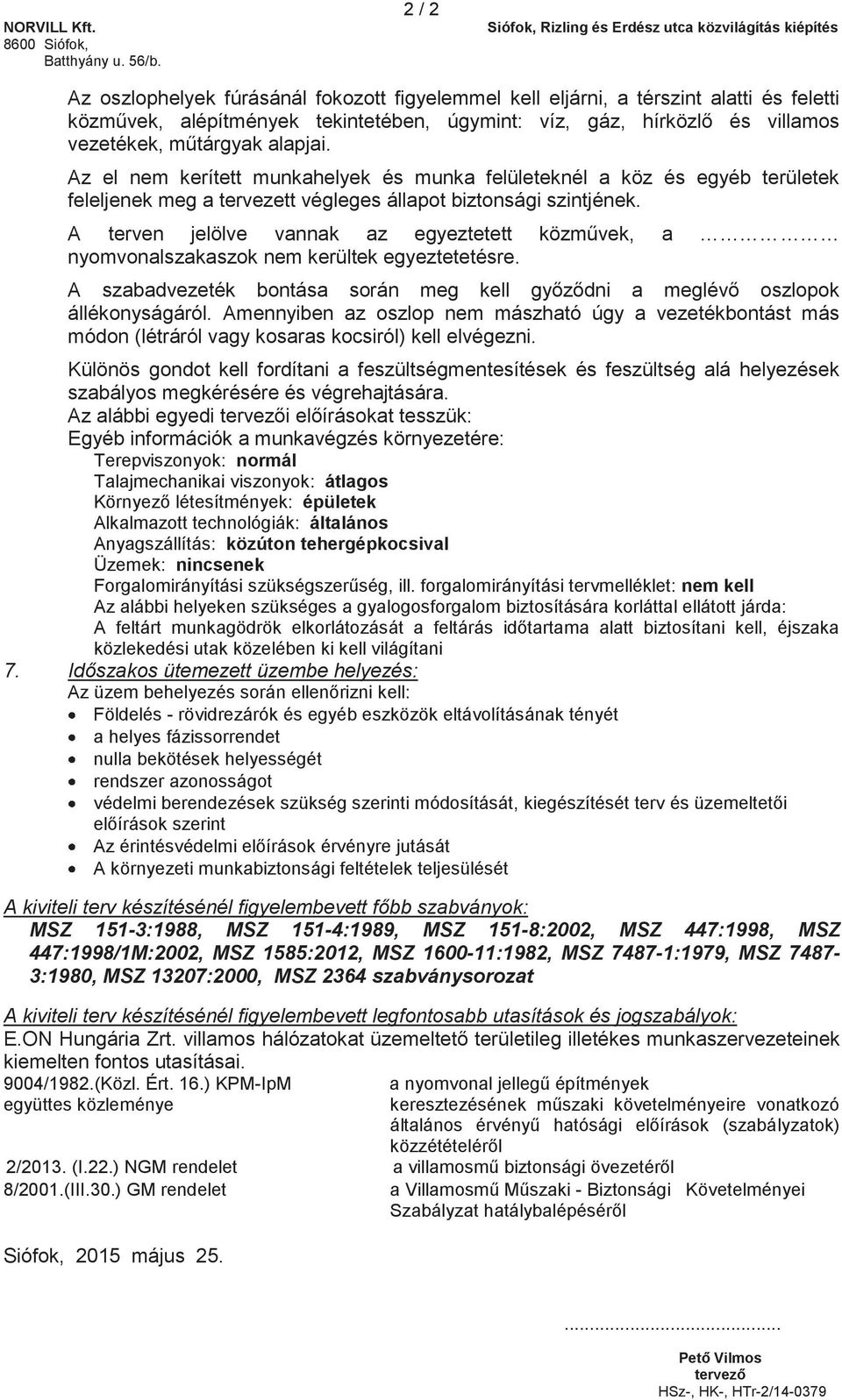

20 Batthyány u. 56/b. 2 / 2 Az oszlophelyek fúrásánál fokozott figyelemmel kell eljárni, a térszint alatti és feletti közművek, alépítmények tekintetében, úgymint: víz, gáz, hírközlő és villamos vezetékek, műtárgyak alapjai. Az el nem kerített munkahelyek és munka felületeknél a köz és egyéb területek feleljenek meg a tervezett végleges állapot biztonsági szintjének. A terven jelölve vannak az egyeztetett közművek, a nyomvonalszakaszok nem kerültek egyeztetetésre. A szabadvezeték bontása során meg kell győződni a meglévő oszlopok állékonyságáról. Amennyiben az oszlop nem mászható úgy a vezetékbontást más módon (létráról vagy kosaras kocsiról) kell elvégezni. Különös gondot kell fordítani a feszültségmentesítések és feszültség alá helyezések szabályos megkérésére és végrehajtására. Az alábbi egyedi i előírásokat tesszük: Egyéb információk a munkavégzés környezetére: Terepviszonyok: normál Talajmechanikai viszonyok: átlagos Környező létesítmények: épületek Alkalmazott technológiák: általános Anyagszállítás: közúton tehergépkocsival Üzemek: nincsenek Forgalomirányítási szükségszerűség, ill. forgalomirányítási tervmelléklet: nem kell Az alábbi helyeken szükséges a gyalogosforgalom biztosítására korláttal ellátott járda: A feltárt munkagödrök elkorlátozását a feltárás időtartama alatt biztosítani kell, éjszaka közlekedési utak közelében ki kell világítani 7. Időszakos ütemezett üzembe helyezés: Az üzem behelyezés során ellenőrizni kell: Földelés - rövidrezárók és egyéb eszközök eltávolításának tényét a helyes fázissorrendet nulla bekötések helyességét rendszer azonosságot védelmi berendezések szükség szerinti módosítását, kiegészítését terv és üzemeltetői előírások szerint Az érintésvédelmi előírások érvényre jutását A környezeti munkabiztonsági feltételek teljesülését A kiviteli terv készítésénél figyelembevett főbb szabványok: MSZ 151-3:1988, MSZ 151-4:1989, MSZ 151-8:2002, MSZ 447:1998, MSZ 447:1998/1M:2002, MSZ 1585:2012, MSZ :1982, MSZ :1979, MSZ :1980,, MSZ 2364 szabványsorozat A kiviteli terv készítésénél figyelembevett legfontosabb utasítások és jogszabályok: E.ON Hungária Zrt. villamos hálózatokat üzemeltető területileg illetékes munkaszervezeteinek kiemelten fontos utasításai. 9004/1982.(Közl. Ért. 16.) KPM-IpM együttes közleménye a nyomvonal jellegű építmények keresztezésének műszaki követelményeire vonatkozó általános érvényű hatósági előírások (szabályzatok) közzétételéről 2/2013. (I.22.) NGM rendelet a villamosmű biztonsági övezetéről 8/2001.(III.30.) GM rendelet Siófok, 2015 május 25. a Villamosmű Műszaki - Biztonsági Követelményei Szabályzat hatálybalépéséről...

21 Batthyány u. 56/b. 1 / 2 KÖRNYEZETVÉDELMI FEJEZET című hálózatszerelési munkához Az E.ON Dél-Dunántúli Áramhálózati Zrt. működési területén a környezetvédelmi feladatokat a Részvénytársaság Környezetvédelmi Szabályzata tartalmazza. A környezetvédelmi Szabályzat hatálya kiterjed azokra az idegen munkavállalókra, kivitelezőkre is, akik az E.ON Dél-Dunántúli Áramhálózati Zrt. telephelyein, az E.ON Dél- Dunántúli Áramhálózati Zrt. által üzemben tartott berendezéseken munkát végeznek. Kivitelezéskor különös gondot kell fordítani a talaj és termőföld védelmére. Törekedni kell a környezetbarát technológiák alkalmazására. Az országos vagy helyi jelentőségű védett természeti területen csak a tájvédelmi szakhatóság által jóváhagyott jogerős környezetvédelmi engedély alapján lehet megkezdeni a kivitelezést, a környezetvédelmi engedélyben foglaltak maradéktalan betartásával. Be kell tartani a Földhivatal hatósági előírásait az időleges földterület kivonási engedélye szerint, a Megyei Növény és Talajvédelmi Szolgálat szakhatósági hozzájárulásában tett előírásokat az ideiglenesen más célra igénybevett földterületek újrahasznosítására vonatkozóan. Kivitelezés után a talajszerkezetet és a természetes növénytakarót eredeti állapotának megfelelően helyre kell állítani. A munkaterületet rendezett és tiszta állapotban kell visszaadni rendeltetésének. A létesítmények építése, bontása, felújítása során törekedni kell arra, hogy az előidézett környezeti hatások ne okozzák a talaj termőképességének csökkenését. Kivitelezéskor gondoskodni kell arról, hogy sem a felszíni, sem a felszín alatti vizek ne szennyeződjenek. A munkavégzés során keletkeznek veszélyes és nem veszélyes hulladékok, melyek a következők lehetnek: Nem veszélyes hulladékok: A hálózatok bontásából származó vezetékek, fém kábelösszekötők, szigetelők, armatúrák, stb. Új hálózatok építésekor a felszerelt elemek göngyölegei, a munkavégzés során eltávolított növényzet maradékai, vissza nem tölthető föld, betontörmelék, aszfalt törmelék, stb. Veszélyes hulladékok: festékes rongy, hígítók, kábelmassza, olajos rongy, olajos kábelhulladék, műanyagos kábelhulladék, selejt fénycső, Hgl és Na fényforrások, stb. A keletkezett hulladékok szakszerű tárolásáról valamint az építési munka befejezése után azok elszállításáról a kivitelező köteles gondoskodni. Tr. állomások létesítésénél be kell tartani a zajvédelemmel kapcsolatos előírásokat.

22 Batthyány u. 56/b. 2 / 2 A környezetvédelemmel kapcsolatos fontosabb jogszabályok: évi LIII. törvény a természetvédelemről évi CXXIX. törvény a termőföld védelméről évi XXXVII. törvény az erdőről és az erdő védelméről és az erdőgazdálkodásról évi LV. törvény a vadvédelemről, a vadgazdálkodásról valamint a vadászatról évi LIII. törvény a környezet védelmének általános szabályairól évi LXXVIII. törvény az épített környezet alakításáról és védelméről évi LV. törvény a termőföldről évi LXXXVI. Törvény a villamos energiáról 382/2007.(XII.23.) Korm. rendelet a villamosenergia-ipari építésügyi hatósági engedélyezési eljárásokról 98/2001. (VI.15) Korm. rendelet a veszélyes hulladékkal kapcsolatos tevékenységek végzésének feltételeiről 27/2008. (XII. 3.) KvVM-EüM együttes rendelet a környezeti zaj- és rezgésterhelési határértékek megállapításáról 219/2004. (VII. 21.) Korm. a felszín alatti vizek védelméről rendelet 11/2008. (IV. 30.) KvVM rendelet egyes védett természeti területek természetvédelmi kezeléséért felelős szervekről 164/2003. (X. 18) Korm. rendelet a hulladékkal kapcsolatos nyilvántartási és datszolgáltatási kötelezettségről 362/2008. (XII.31.) Korm. rendelet a Nemzeti Hírközlési Hatóság eljárásában közreműködő szakhatóságok kijelöléséről, valamint egyes szakhatóságok közreműködések megszűnéséről és évi XLIII. Törvény a hulladékgazdálkodásról évi CXII. Törvény a Balaton kiemelt üdülőkörzet területrendezési tervének elfogadásáról és a Balatoni Területrendezési Szabályzat megállapításáról. 314/2005. (XII. 25.) Korm. rendelet 8/2001.(III.30) GM rendelet a környezeti hatásvizsgálati és az egységes környezethasználati engedélyezési eljárásról A Villamosmű Műszaki - Biztonsági Követelményei Szabályzat hatálybalépéséről Siófok, 2015 május

23 Batthyány 56/b 1 / 2 Közművek megközelítése földbe fektetett 1-35 kv-os erősáramú kábellel című hálózatépítési munkához Megközelített közmű Megközelítés metszete Védelem Vonatkozó szabvány erősáramú kábel => 0,2 m építendő 1-35 kv kábel meglévő 1-35 kv kábel nem kell védelem erősáramú kábel 0,07 m =< < 0,2 m építendő 1-35 kv kábel meglévő 1-35 kv kábel térköztartó vagy választótégla pont távközlés (T) => 1,0 m építendő 1-35 kv kábel meglévő távközlési kábel nem kell védelem pont távközlés (T) építendő 1-35 kv kábel választótégla átlapoltan pont 1,0 m > => 0,5 m távközlés (T) 0,5 m > => 0,3 m távközlés (T) 0,5 m > => 0,3 m meglévő távközlési kábel (posta p) építendő kábel UN = 0,6/1 kv meglévő műanyag szigetelésű távközlési kábel (posta p) építendő kábel UN >0,6/1 kv kábel meglévő távközlés kábel védőcsőben Az erősáramú kábel nem csatlakozik szabadvezeték hálózathoz, a távközlési és eá. kábel között átlapolt választótégla is kell. Az erősáramú kábel nem csatlakozik szabadvezeték hálózathoz, a távközlési kábel védőcsőben vagy alépítményben van, és átlapolt választótéglázás készül pont 1. bek pont 2. bek távközlés (T) => 0,2 m építendő 1-35 kv kábel meglévő távközlés kábel alépítményben Ha az építendő erősáramú kábel nem csatlakozik szabadvezeték hálózathoz és a két közmű közé átlapolt választótéglázás épül pont távközlési oszlop => 0,8 m meglévő távközlési oszlop építendő 1-35 kv kábel nem kell védelem pont 1. bek. távközlési oszlop 0,8 m > => 0,3 m meglévő távközlési oszlop építendő 1-35 kábel kv Erősáramú kábelt védőcsőbe kell helyezni, távközlési berendezés védőföldelésének megközelítése esetén => 0,8 m el pont 2. és 3. bek. locsolóvíz, víz, szennyvíz, csapadék => 0,5 m építendő 1-35 kv kábel meglévő közmű (lv, v, sz, cs) nem kell védelem pont

24 Batthyány 56/b Megközelített közmű locsolóvíz, víz, szennyvíz, csapadék < 0,5 m melegvíz (mv), gőzvezeték (távfűtővezeték tf) 2 / 2 Megközelítés metszete Védelem Vonatkozó szabvány építendő 1-35 kv kábel meglévő közmű (lv, v, sz, cs) építendő 1-35 kv kábel meglévő közmű (mv, tf) Erősáramú kábelt védőcsőbe kell helyezni. nem kell védelem pont 2. bek pont > 5,0 m melegvíz (mv), gőzvezeték (távfűtővezeték tf) =< 5,0 m melegvíz (mv), gőzvezeték (távfűtővezeték tf) ha < 5,0 m és az pontja nem teljesíthető építendő 1-35 kv kábel meglévő közmű (mv, tf) építendő 1-35 kv kábel meglévő közmű (mv, tf) X min értékének meghatározása számítással úgy, hogy a talajhőmérséklet ma 20 0 C lehet. Erősáramú kábelt jól hőszigetelt védőcsőbe kell helyezni szellőztetéssel ellátva úgy, hogy a környezeti hőmérséklet ma 30 0 C lehet. Ennél nagyobb hőmérséklet esetén a melegvíz vagy gőzvezetéket is hőszigetelt és szellőztetett védőcsőbe kell helyezni, de ebben az esetben sem haladhatja meg a kábel környezeti hőmérséklete a 30 0 C-ot pont pont pont gáz (g) ha => 0,5 m építendő 1-35 kv kábel meglévő közmű (g) nem kell védelem MSZ 7048/2: pont gáz (g) ha < 0,5 m építendő 1-35 kv kábel meglévő közmű (g) Erősáramú kábelt elektromosan szigetelt védőcsőbe kell helyezni 1-1m-el túlnyúlóan. MSZ 7048/2: pont Megjegyzés: Ha a kábelhálózat szabadvezetékhez csatlakozik, távközlési közmű esetén a 0,5 m-es megközelítési távolság nem csökkenthető! A távközlési berendezések üzemi és védőföldeléseit 0,8 m-nél jobban nem szabad megközelíteni! A megközelítési szakaszon az erősáramú kábel védőcsövezések mindkét irányban, az érték teljes hosszán túlmenően, legalább az alábbiak szerint nyúljon túl: Siófok, 2015 május víz, locsolóvíz, csapadék, szennyvíz esetén 0,5 0,5 m, - melegvíz esetén 1,0 1,0 m, - gőzvezeték esetén 1,5 1,5 m - távközlés esetén 0,5 0,5 m.

25 Batthyány u. 56/b. 1 / 2 TŰZVÉDELMI ÉS VAGYONVÉDELMI FEJEZET című hálózatszerelési munkához Az E.ON Dél-Dunántúli Áramhálózati Zrt. területén a tűz elleni védekezés feladatait a vállalat Tűzvédelmi Szabályzata tartalmazza. A Tűzvédelmi Szabályzat hatálya kiterjed azokra az idegen munkavállalókra is, akik az E.ON Dél-Dunántúli Áramhálózati Zrt. telephelyein, a vállalat által üzemben tartott berendezéseken munkát végeznek, a munkavégzésre vonatkozó tűzvédelmi kötelezettségeket a megrendelőnek és a kivitelezőnek keretszerződében kell rögzíteni. Ha a villamos hálózatszerelési tevékenység során alkalomszerű tűzveszélyes tevékenység végzésére kerül sor, akkor erre a munkavégzésre engedélyt kell kiállítani. A tűzveszélyes tevékenység engedélyezésének rendjét az E.ON Dél-Dunántúli Áramhálózati Zrt. Tűzvédelmi Szabályzata tartalmazza. A kivitelezést követően a kivitelezőnek szabványossági nyilatkozatban kell nyilatkoznia a kivitelezés során érintett tűzvédelmi előírások, szabványok betartásáról Szabadvezeték létesítése lakott területen A munkavégzés során be kell tartani a felsorolt jogszabályok, szabványok előírásait, típusterveket és technológiai utasításokat. Hegesztést csak elkerített területen szabad végezni, melyről az éghető anyagokat eltávolítottuk. Fokozott figyelmet kell fordítani az izzó fémrészek visszahűtésére. Az esetleges tűzoltáshoz szükséges oltóeszközt a helyszínen biztosítani kell. Kisgépek üzemanyagtartályát csak talajszinten szabad feltölteni. A töltés idejére a tűzoltó készüléket készenlétben kell tartani. Kábelszerelvények készítése, kábelmassza melegítése A munkavégzés során be kell tartani a felsorolt jogszabályok, szabványok előírásait, az érvényben lévő technológiai utasítások előírásait. A hegesztés helyét, a kábelszerelvények környékét 2 m-es körzetben a keletkező kábelhulladéktól és éghető anyagoktól meg kell tisztítani. Gondoskodni kell a munkagödörben a többi kábel letakarásáról és a lehulló izzó fémrészek eloltásáról. Az esetleges tűz eloltására a hegesztés idejére 2 db 6 kg-os porral oltókészüléket, 2 db lapátot és 2 db csákányt kell készenlétben tartani. A melegítési hely környékéről az éghető anyagokat el kell távolítani, és a munkaterületet el kell keríteni. A tárgyi munka során felmerülő tűzveszélyes tevékenységek: A tárgyi munkával érintett tűzveszélyes helyek, közművek és üzemeltetőjük: Az általános előírásokon túl betartandó egyedi előírások: Fontosabb tűzvédelmi jogszabályok: évi XXXI. törvény a tűz elleni védekezésről, a műszaki mentésről és a tűzoltóságról 261/2009. (XI.26.) Korm. rendelet a tűzvédelmi hatósági feladatokat ellátó szervezetekről és a tűzvédelmi hatósági tevékenység részletes szabályairól, 30/1996. (XII. 6.) BM rendelet a tűzvédelmi szabályzat készítéséről 28/2011. (IX.6.) BM rendelet az Országos Tűzvédelmi Szabályzat kiadásáról

26 Batthyány u. 56/b. 2 / 2 4/2008. (VIII.1.) ÖM. rendelet az erdők tűz elleni védelméről 12/2007. (IV.25.) ÖTM rendelet a tűzesetek vizsgálatára vonatkozó szabványokról 22/2009. (VII. 23.) ÖM rendelet a tűzvédelmi megfelelőségi tanúsítvány beszerzésére vonatkozó szabályokról 8/2001. (III.30.) GM rendelet a Villamosmű Műszaki Biztonsági Követelményei Szabályzat hatálybalépéséről Fontosabb tűzvédelemmel kapcsolatos, jogszabály által kötelező érvényűvé nyilvánított szabványok: MSZ 2364 szabványsorozat Épületek villamos berendezéseinek létesítése MSZ 151 szabványsorozat MSZ 1585:2012 MSZ :1982 MSZ :1992 MSZ :1970 MSZ :1970 MSZ :1970 MSZ :1979 MSZ :1970 MSZ 6292:2009 MSZ :1992 MSZ :1992 MSZ :1992 MSZ :1992 Erősáramú szabadvezeték Erősáramú üzemi szabályzat Létesítési biztonsági szabályzat 1000 V-nál nem nagyobb feszültségű erősáramú villamos berendezések számára Létesítési biztonsági szabályzat 1000 V-nál nagyobb feszültségű erősáramú villamos berendezések számára Gázpalackok szállítása, tárolása és kezelése 0,6/1 kv-tól 20,8/36 kv-ig terjedő névleges feszültségű erősáramú kábelek és jelzőkábelek kiválasztása, fektetése és terhelhetősége Éghető folyadékok és olvadékok tároló- és kiszolgáló létesítményeinek, berendezéseinek tűzvédelmi előírásai Fontosabb utasítások: E.ON Hungária Zrt. villamos hálózatokat üzemeltető területileg illetékes munkaszervezeteinek kiemelten fontos utasításai. Vagyonvédelem Kivitelezés során a munkaterületre lehetőség szerint csak a napi munkának megfelelő anyagokat kell kiszállítani, hogy felügyelet nélkül anyag a területen ne maradjon. Amennyiben ez nem valósítható meg, a helyszín adottságainak megfelelően bekerített, zárható területen kell a felhasználandó anyagok védelméről gondoskodni. Siófok, 2015 május

27 Batthyány 56/b 1 / 2 Közművek keresztezése földbe fektetett 1-35 kv-os erősáramú kábellel című hálózatszerelési munkához Keresztezett közmű Keresztezés metszete Védelem Vonatkozó szabvány erősáramú kábel => 0,4 m építendő 1-35 kv kábel meglévő 1-35 kv kébel nem kell védelem 6.2. pont erősáramú kábel 0,2<= <= 0,4 m építendő 1-35 kv kábel meglévő 1-35 kv kébel az építendő kábelt védőcsőbe kell helyezni 6.2. pont távközlés (tk) ha => 0,5 m távközlés (tk) 0,5>> 0,2 m távközlés (tk) 0,5> >= 0,2 m építendő 1-35 kv kábel meglévő távközlés kábel építendő 1-35 kv kábel meglévő távközlés kábel építendő 1-35 kv kábel meglévő távközlés kábel nem kell védelem Ha az erősáramú kábel nem csatlakozik szabadvezeték hálózathoz, és mindkét kábel védőcsőben van Ha az erősáramú kábel nem csatlakozik szabadvezeték hálózathoz, és az építendő kábelt védőcsőbe kell helyezni, valamint a közművek közé átlapolt választótéglázás kerül pont pont Keresztezés: felül pont pont Keresztezés: felül pont pont Keresztezés: felül locsolóvíz, víz, szennyvíz, csapadék ha => 0,5 m építendő 1-35 kv kábel meglévő közmű (lv, v, sz, cs) nem kell védelem pont 1. bek. 3. bek. Keresztezés: felül locsolóvíz, víz, szennyvíz, csapadék ha < 0,5 m melegvíz, gőzvezeték (mv), távfűtő vezeték (tf) építendő 1-35 kv kábel meglévő közmű (lv, v, sz, cs) megl. közmű (mv, tf) ép. 1-35kv kábel Erősáramú kábelt védőcsőbe kell helyezni. nem kell védelem pont 2. bek. 3. bek. Keresztezés: felül pont ha => 5 m melegvíz (mv), gőzvezeték (távfűtővezeték tf) ha =< 5 m meglévő közmű (mv, tf) építendő 1-35 kv kábel X min értékének meghatározása számítással úgy, hogy a talajhőmérséklet ma 20 0 C lehet pont Keresztezés: alul Tervező

28 Batthyány 56/b Keresztezett közmű melegvíz (mv), gőzvezeték (távfűtővezeték tf) ha < 5,0 m és az pontja nem teljesíthető gáz (g) ha => 0,5 m 2 / 2 Keresztezés metszete Védelem Vonatkozó szabvány meglévő közmű (mv, tf) építendő 1-35 kv kábel építendő 1-35 kv kábel meglévő közmű (g) Erősá. kábelt jól hőszigetelt védőcsőbe kell helyezni szellőztetéssel úgy, hogy a környezeti hőm. ma 30 0 C lehet. Ennél nagyobb hőm. esetén a melegvíz vagy gőzvezetéket is hőszigetelt és szellőztetett védőcsőbe kell helyezni, de ekkor sem haladhatja meg a kábel környezeti hőm. a 30 0 C-ot. nem kell védelem pont pont Keresztezés: alul MSZ 7048/2: pont Keresztezés: alul - felül gáz (g) ha < 0,5 m építendő 1-35 kv kábel meglévő közmű (g) Erősáramú kábelt elektromosan szigetelt védőcsőbe kell helyezni 1-1m-el túlnyúlóan. MSZ 7048/2: pont Keresztezés: alul - felül Megjegyzés: Ha a kábelhálózat szabadvezetékhez csatlakozik, távközlési közmű esetén a 0,5 m-es keresztezési távolság nem csökkenthető! A távközlési berendezések üzemi és védőföldeléseit 0,8 m-nél jobban nem szabad megközelíteni! A keresztezési szakaszon az erősáramú kábel védőcsövezések mindkét irányban, legalább az alábbiak szerint nyúljon túl: - víz, locsolóvíz, csapadék, szennyvíz esetén 0,5 0,5 m, - melegvíz esetén 1,0 1,0 m, - gőzvezeték esetén 1,5 1,5 m - távközlés esetén 0,5 0,5 m. Siófok, 2015 május 25. Tervező

29 TÉTELES KÖLTSÉGKALKULÁCIÓ Siófok, Erdész és Rizling utca közvilágítás kiépítés című munkához Erőforrás Megnevezés Mennyiség Egység Légvezetékes hálózat Szolgáltatás LPAKAR F.SZ.B,F,V O-RA 1-2 ÁGU SZ.VEZ O 7 DB LÁMPATEST FELSZER.OSZLOPRA KANDELLÁBERR 7 DB LÁMPA VEZ.1X3,3X1 VCSÖBE HUZÁS 35 FM ÁRAMKÖTÉS 95MM2-IG VEZETÉKRE CSAVAROS 14 DB OSZLOPRA TÖRT BIZT. FEL- ÉS LEJUTÁS 7 DB Anyag Lámpakar univ.adapterhez N988 7 DB Pántoló szalag acél 190,75mm 50m/tek 0,331 TEK Rögz.elem pánt.szal. 190,75mm 100db/cs 14 DB Univerzális adapter V10 N971 7 DB Csavar hlf. tüzihorganyzott M1230mm 14 DB Vezeték NYM-J 32,5 mm2 UV-álló 35 M Leág. szorító,közvil.csupasz nullához 7 DB Leág.szor.átsz.Alv.CU 50-95/1,5-6 sz/sz 7 DB Szabadvezeték AASC 25 mm2 0,49 KG Kábelsaru alu. 25mm2 8,5D földeléshez 7 DB Anya hlf. horganyzott M8mm 7 DB Csavar hlf. horganyzott M840mm 7 DB Alátét rugós horganyzott M8mm 7 DB Vegyes T-SCH_NANO 1 LED 129W 7 DB Földkábeles hálózat Szolgáltatás KIF KÁB.FEK.RÖGZ.N.50MM2-IG JEL. 30 ÉRI 70 FM MUANYAG JELZOSZALAG FEKTET. KÁBELÁROKBA 70 FM KÁBELVÉGKIKÉPZÉS 240MM2-IG 06/1KV 2 DB KIF.ZSUG.VÉGELZ.240MM2-IG SZ.TÉRI 06/1K 2 DB VCSOBE HUZÁS I-II 20 M-IG KÁBEL ESETÉN 2 DB KÁB.BUJT.VIZSZ.FÜGG.I-II.SULYCS. KÁBELE 8 DB RÚD-,KER.FÖLDELÉS FÖLDMUNKÁVAL,ELL.MÉRÉ 2 DB FÖLDMUNKA KÉZI I-IV TALAJ ÁROK GÖDÖR 22,68 M HOMOKÁGY KÉSZÍTÉS M VASTAGSÁG 4,32 M ALAPVASALÁS KZV.OSZL-HOZ,VÉDOCSO ELHELY 1 DB VB.KZV.OSZL.ÁLL.8M-TÖL FÖLDMUNKÁVAL 1 DB OSZLOP SZÁLLITÁS, FEL ÉS LERAKODÁSSAL 22,1 TKM LPA KAR FELSZ.KZV.VB KAND-RA 1-2 KARU 1 DB LÁMPATEST FELSZER.OSZLOPRA KANDELLÁBERR 1 DB SZERELV.LAP FELSZ.1-2 ÁK.VEZ.BEKÖT.ÉV.B 1 DB LÁMPA VEZ.1X3,3X1 VCSÖBE HUZÁS 10 FM VÉD.CSÖ ÉS KÁBEL FELSZ.OSZLOPRA 1 KLT OSZLOPRA TÖRT BIZT. FEL- ÉS LEJUTÁS 2 DB Anyag KIF-KÁBEL NAYY-J 4X25RE 1KV 70 M

30 Szalag kábeljelző 0,28 TEK Kábelvég lezáró sapka 30-45mm átm. 2 DB Végelz. 1kV mm2 kültéri 2 KLT Kábelrögzitő kengyel 22-28mm 2 DB V csatlakozó kengyel mm2 4 DB Fül 16-95mm2 V csatlakozóhoz +kötőelem 4 DB Csavar hlf. horganyzott M830mm 4 DB Alátét lapos horganyzott M8mm 4 DB Alátét rugós horganyzott M8mm 4 DB Csavar hlf. tüzihorganyzott M1240mm 2 DB Alátét lapos tüzihorganyzott M12mm 2 DB Anya hlf. tüzihorganyzott M12mm 2 DB Rúdföldelés D20mm 3m N219 2 DB Rúdcsavar tüzihorganyzott M20450mm 2 DB Anya hlf. tüzihorganyzott M20mm 4 DB Alátét lapos tüzihorganyzott M20mm 2 DB Alátét négyzetes th /2 D22 N147 2 DB Szerelvénylap közv.lptesthez 1 bizt.43 1 DB Anya hlf. tüzihorganyzott M10mm 1 DB Alátét rugós tüzihorganyzott M10mm 1 DB Vezeték NYM-J 32,5 mm2 UV-álló 10 M Kábelrögz. gyorskötöző mm KIF osz 3 DB Cső műanyag KPE 63mm2,5mm6m védő 3 M Pántoló szalag acél 190,75mm 50m/tek 0,098 TEK Rögz.elem pánt.szal. 190,75mm 100db/cs 5 DB Vegyes kábeljelölő 11, Beton (anyag+szállítás) 0, Homok 4,32 ACO 7 m horg. acél kandeléber 1 DB ACK 110/1 lámpakar 1 DB alapvasalat 1 DB T-Sch NANO 1 LED 129W 1 DB Járulékos költségek Szolgáltatás KIF KÁBEL HUROKELL. MÉRÉS, JKV. KÉSZÍTÉ 1 DB Anyag Rezsianyag Vegyes Szabadvezeték bemérése Földkábel bemérése Geod. kiszállási díj Földkáb. fogy. csat. bemérése Feszmentesítés KIF szv Adminisztrációs feladatok költ Biztonság és egészségvéd. terv Torzs.zip fájl utolsó módosításának dátuma: :14 Kivitelezői dokumentáció Tervező: Pető Vilmos
