1 2014 Az élet kint játszódik, kint a megawood teraszon. ÖSSZESZERELÉS ÚTMUTATÓ Videók az összeszereléshez a címen

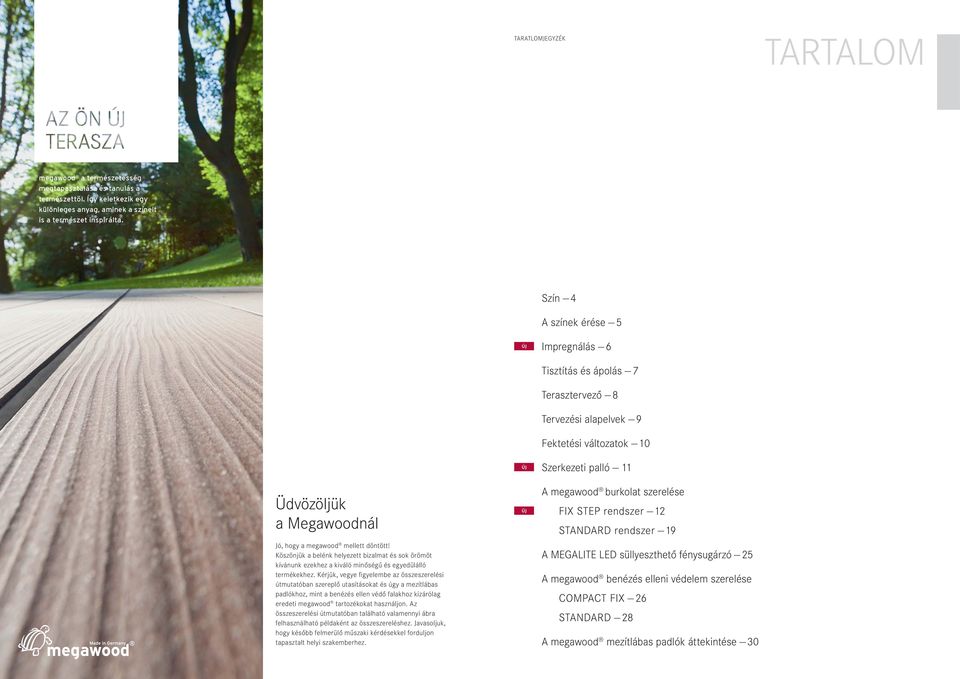

2 TARATLOMJEGYZÉK TARTALOM megawood a természetesség megtapasztalása és tanulás a természettől. Így keletkezik egy különleges anyag, aminek a színeit is a természet inspirálta. Szín 4 A színek érése 5 mpregnálás 6 Tisztítás és ápolás 7 Terasztervező 8 Tervezési alapelvek 9 Fektetési változatok 10 Üdvözöljük a Megawoodnál Jó, hogy a megawood mellett döntött! Köszönjük a belénk helyezett bizalmat és sok örömöt kívánunk ezekhez a kiváló minőségű és egyedülálló termékekhez. Kérjük, vegye fi gyelembe az összeszerelési útmutatóban szereplő utasításokat és úgy a mezítlábas padlókhoz, mint a benézés ellen védő falakhoz kizárólag eredeti megawood tartozékokat használjon. Az összeszerelési útmutatóban található valamennyi ábra felhasználható példaként az összeszereléshez. Javasoljuk, hogy később felmerülő műszaki kérdésekkel forduljon tapasztalt helyi szakemberhez. Szerkezeti palló 11 A megawood burkolat szerelése FX STEP rendszer 12 STANDARD rendszer 19 A MEGALTE LED süllyeszthető fénysugárzó 25 A megawood benézés elleni védelem szerelése COMPACT FX 26 STANDARD 28 A megawood mezítlábas padlók áttekintése 30

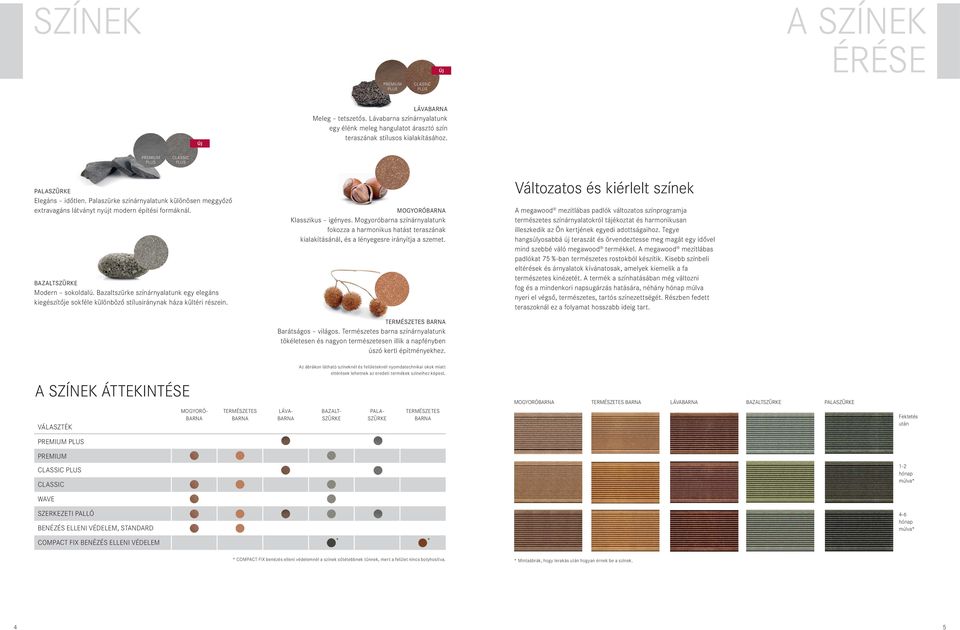

3 SZÍNEK A SZÍNEK ÉRÉSE PREMUM PLUS CLASSC PLUS LÁVABARNA Meleg tetszetős. Lávabarna színárnyalatunk egy élénk meleg hangulatot árasztó szín teraszának stílusos kialakításához. PREMUM PLUS CLASSC PLUS PALASZÜRKE Elegáns időtlen. Palaszürke színárnyalatunk különösen meggyőző extravagáns látványt nyújt modern építési formáknál. BAZALTSZÜRKE Modern sokoldalú. Bazaltszürke színárnyalatunk egy elegáns kiegészítője sokféle különböző stílusiránynak háza kültéri részein. MOGYORÓBARNA Klasszikus igényes. Mogyoróbarna színárnyalatunk fokozza a harmonikus hatást teraszának kialakításánál, és a lényegesre irányítja a szemet. TERMÉSZETES BARNA Barátságos világos. Természetes barna színárnyalatunk tökéletesen és nagyon természetesen illik a napfényben úszó kerti építményekhez. Változatos és kiérlelt színek A megawood mezítlábas padlók változatos színprogramja természetes színárnyalatokról tájékoztat és harmonikusan illeszkedik az Ön kertjének egyedi adottságaihoz. Tegye hangsúlyosabbá új teraszát és örvendeztesse meg magát egy idővel mind szebbé váló megawood termékkel. A megawood mezítlábas padlókat 75 %-ban természetes rostokból készítik. Kisebb színbeli eltérések és árnyalatok kívánatosak, amelyek kiemelik a fa természetes kinézetét. A termék a színhatásában még változni fog és a mindenkori napsugárzás hatására, néhány hónap múlva nyeri el végső, természetes, tartós színezettségét. Részben fedett teraszoknál ez a folyamat hosszabb ideig tart. A SZÍNEK ÁTTEKNTÉSE VÁLASZTÉK MOGYORÓ- BARNA TERMÉSZETES BARNA LÁVA- BARNA Az ábrákon látható színeknél és felületeknél nyomdatechnikai okok miatt eltérések lehetnek az eredeti termékek színeihez képest. BAZALT- SZÜRKE PALA- SZÜRKE TERMÉSZETES BARNA MOGYORÓBARNA TERMÉSZETES BARNA LÁVABARNA BAZALTSZÜRKE PALASZÜRKE Fektetés után PREMUM PLUS PREMUM CLASSC PLUS CLASSC 1-2 hónap múlva* WAVE SZERKEZET PALLÓ BENÉZÉS ELLEN VÉDELEM, STANDARD 4-6 hónap múlva* COMPACT FX BENÉZÉS ELLEN VÉDELEM * * * COMPACT FX benézés elleni védelemnél a színek sötétebbnek tűnnek, mert a felület nincs bolyhosítva. * Mintaábrák, hogy lerakás után hogyan érnek be a színek. 4 5

4 MPREGNÁLÁS Általános tisztítási és ápolásai ajánlások TSZTÍTÁS ÉS ÁPOLÁS Foltok elleni védelem Az új megawood indoor protect-tel első alkalommal fejlesztettünk ki egy olyan terméket, amely, kiválóan alkalmazható megawood beltéri mezítlábas padlókhoz is (mint pl. télikertekben). Szennyeződések, mint pl. zsír, lekvár és egyebek, egy szabadban található megawood terasznál nem jelentenek problémát, mert az időjárás változásának természetes hatása a napsugárzás (UV-fény) és a víz (eső), a szerves kötéseket feloldja és a foltokat néhány napon vagy héten belül eltünteti. Sajnos az időjárásnak ez a természetes hatása az épületen belül nem érvényesül, ezért itt más utakat kellett keresni. Az ajánlott lejtés betartásánál a megawood mezítlábas padlók fa-polimer anyagfelületei a különösen könnyen ápolhatóak. Ennek ellenére alkalomszerűen tisztítani kell őket, mert a környezet és a használat mindig hagy nyomot maga után. De ahogy az időjárás megteszi a maga hatását, úgy csökken láthatólag a szennymegkötési hajlam és kialakul egy természetes patina. A normális tisztításhoz általában nem kell tisztítószert használni. A szennyet először mindig száraz seprűvel távolítsa el. Ha ez nem elég, akkor a piszkot tiszta vízzel (locsolótömlő) lazítsa fel és kefével sikálja le. Ha alapos tisztításra van szükség, használhat magasnyomású tisztítót is. Munka közben midig kis nyomást és hőmérsékletet állítson be és ügyeljen a fúvóka és a burkolat közötti megfelelő távolságra. Mindenképp kerülje el a fi nom porok, pl. korom és fémpor, a festékek és lakkok okozta foltok kialakulását, mint pl. korom és fémpor, de a festék- és lakkfoltokét is. Ezzel az új impregnálással a beltéri terasz padlók erősebben vannak védve a foltok ellen. Azt javasoljuk, hogy a terasz első használata előtt impregnálja a teraszt. Kérjük, vegye fi gyelembe, hogy az impregnálást szükség szerint meg kell újítani. Rostzárványok az időjárás hatása előtt Rostzárványok az időjárás hatása után Tisztító emulzió megawood mezítlábas padlókhoz A megaclean egy rendkívül hatékony, biológiailag lebontható emulziós hatású koncentrátum. A vízben oldódó rendkívül gyors, mélytiszító hatású zsírtalanító szer eltávolítja a zsírt, olajat, tintát, szenet, petróleumot, kormot és más makacs szennyeződéseket. A megacleant csak 15 C fölötti hőmérsékleten használja. Ha a tisztítási kísérlet vízzel és megacleannel nem sikerülne, a makacs foltok egy sárgaréz kefével is eltávolíthatók. Mivel a padlók színezettek, az így kezelt terület eleinte valamivel világosabb lesz. Néhány héten belül azonban színe ismét hozzáhasonul a többi felület színéhez. Vízfoltok A részben fedett teraszoknál vízfoltok képződhetnek a tető és fedetlen rész átmeneténél. Az esővíz a tető széléig áztatja a burkolatot, majd átfolyik a fedett részre és később felszárad. A porrészecskék így egy kissé átnedvesednek, majd megszáradnak, és a felületen maradnak. A szabad felületeken, amelyek állandóan ki vannak téve napnak és esőnek, ez a hatás mindig csekélyebb és a kiépítéstől függ. A minőséget ez nem befolyásolja és így nincs alapja a reklamációnak. A vízfoltok általában tiszta vízzel és hagyományos tisztító eszközökkel eltávolíthatók. A hatás idővel kevésbé érzékelhető, de teljesen nemszűnik meg. Természetes rostzárványok (háncs) A megawood 75 % természetes farostból áll. Ezeket speciálisan készítjük el, szárítjuk, és zárt rendszerben juttatjuk el a feldolgozási folyamatba. Az alapanyag jellemzői miatt előfordulhatnak más természetes rostokból pl. háncs (átmeneti réteg a kéreg és a fa között) képződött zárványok. Az időjárási vízfelvétel hatására ezek a felszínre kerülhetnek. Ez legfeljebb a teljes felület 0,03 %-át érintheti. A csomók felülete nem lehet 0,5 cm² -nél nagyobb. A terasz használata (a felület kopása) révén ezek idővel teljesen eltűnnek. Mechanikusan is eltávolíthatja ezeket. Ez a terméket nem károsítja. Az EPLF (Európai Lamináltpadló Szövetség) ajánlása szerint ezen részecskék megítélésénél az álló ember szemmagasságából, függőlegesen beeső fénynél való láthatóság az irányadó. 6 7

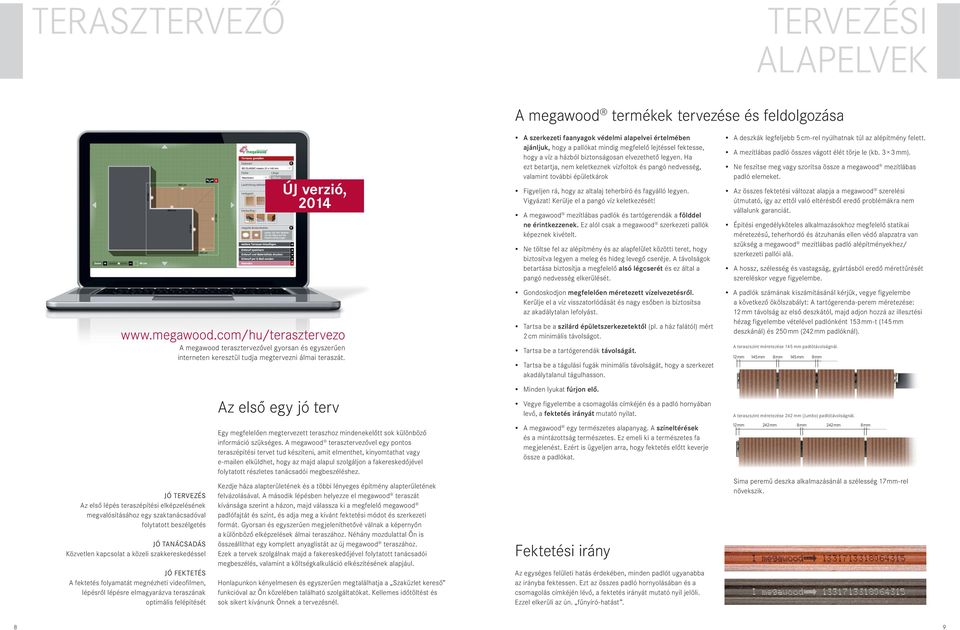

5 TERASZTERVEZŐ TERVEZÉS ALAPELVEK A megawood termékek tervezése és feldolgozása verzió, A megawood terasztervezővel gyorsan és egyszerűen interneten keresztül tudja megtervezni álmai teraszát. A szerkezeti faanyagok védelmi alapelvei értelmében ajánljuk, hogy a pallókat mindig megfelelő lejtéssel fektesse, hogy a víz a házból biztonságosan elvezethető legyen. Ha ezt betartja, nem keletkeznek vízfoltok és pangó nedvesség, valamint további épületkárok Figyeljen rá, hogy az altalaj teherbíró és fagyálló legyen. Vigyázat! Kerülje el a pangó víz keletkezését! A megawood mezítlábas padlók és tartógerendák a földdel ne érintkezzenek. Ez alól csak a megawood szerkezeti pallók képeznek kivételt. Ne töltse fel az alépítmény és az alapfelület közötti teret, hogy biztosítva legyen a meleg és hideg levegő cseréje. A távolságok betartása biztosítja a megfelelő alsó légcserét és ez által a pangó nedvesség elkerülését. Gondoskodjon megfelelően méretezett vízelvezetésről. Kerülje el a víz visszatorlódását és nagy esőben is biztosítsa az akadálytalan lefolyást. Tartsa be a szilárd épületszerkezetektől (pl. a ház falától) mért minimális távolságot. Tartsa be a tartógerendák távolságát. Tartsa be a tágulási fugák minimális távolságát, hogy a szerkezet akadálytalanul tágulhasson. A deszkák legfeljebb 5 cm-rel nyúlhatnak túl az alépítmény felett. A mezítlábas padló összes vágott élét törje le (kb. 3 3 mm). Ne feszítse meg vagy szorítsa össze a megawood mezítlábas padló elemeket. Az összes fektetési változat alapja a megawood szerelési útmutató, így az ettől való eltérésből eredő problémákra nem vállalunk garanciát. Építési engedélyköteles alkalmazásokhoz megfelelő statikai méretezésű, teherhordó és átzuhanás ellen védő alapzatra van szükség a megawood mezítlábas padló alépítményekhez/ szerkezeti pallói alá. A hossz, szélesség és vastagság, gyártásból eredő mérettűrését szereléskor vegye figyelembe. A padlók számának kiszámításánál kérjük, vegye figyelembe a következő ökölszabályt: A tartógerenda-perem méretezése: 12 mm távolság az első deszkától, majd adjon hozzá az illesztési hézag figyelembe vételével padlónként 153 mm-t (145 mm deszkánál) és 250 mm (242 mm padlóknál). A teraszszint méretezése 145 mm padlótávolságnál. 12 mm 145 mm 8 mm 145 mm 8 mm Az első egy jó terv Minden lyukat fúrjon elő. Vegye figyelembe a csomagolás címkéjén és a padló hornyában levő, a fektetés irányát mutató nyilat. A teraszszint méretezése 242 mm (Jumbo) padlótávolságnál. JÓ TERVEZÉS Az első lépés teraszépítési elképzelésének megvalósításához egy szaktanácsadóval folytatott beszélgetés JÓ TANÁCSADÁS Közvetlen kapcsolat a közeli szakkereskedéssel JÓ FEKTETÉS A fektetés folyamatát megnézheti videofi lmen, lépésről lépésre elmagyarázva teraszának optimális felépítését Egy megfelelően megtervezett teraszhoz mindenekelőtt sok különböző információ szükséges. A megawood terasztervezővel egy pontos teraszépítési tervet tud készíteni, amit elmenthet, kinyomtathat vagy en elküldhet, hogy az majd alapul szolgáljon a fakereskedőjével folytatott részletes tanácsadói megbeszéléshez. Kezdje háza alapterületének és a többi lényeges építmény alapterületének felvázolásával. A második lépésben helyezze el megawood teraszát kívánsága szerint a házon, majd válassza ki a megfelelő megawood padlófajtát és színt, és adja meg a kívánt fektetési módot és szerkezeti formát. Gyorsan és egyszerűen megjeleníthetővé válnak a képernyőn a különböző elképzelések álmai teraszához. Néhány mozdulattal Ön is összeállíthat egy komplett anyaglistát az új megawood teraszához. Ezek a tervek szolgálnak majd a fakereskedőjével folytatott tanácsadói megbeszélés, valamint a költségkalkuláció elkészítésének alapjául. Honlapunkon kényelmesen és egyszerűen megtalálhatja a Szaküzlet kereső funkcióval az Ön közelében található szolgáltatókat. Kellemes időtöltést és sok sikert kívánunk Önnek a tervezésnél. A megawood egy természetes alapanyag. A színeltérések és a mintázottság természetes. Ez emeli ki a természetes fa megjelenést. Ezért is ügyeljen arra, hogy fektetés előtt keverje össze a padlókat. Fektetési irány Az egységes felületi hatás érdekében, minden padlót ugyanabba az irányba fektessen. Ezt az összes padló hornyolásában és a csomagolás címkéjén lévő, a fektetés irányát mutató nyíl jelöli. Ezzel elkerüli az ún. fűnyíró-hatást. 12 mm 242 mm 8 mm 242 mm 8 mm Sima peremű deszka alkalmazásánál a szélesség 17 mm-rel növekszik. 8 9

6 FEKTETÉS VÁLTOZATOK SZERKEZET PALLÓ min. 8, Fektetés régi teraszburkolatra Az alépítmény rögzítése a régi burkolathoz: A tartógerendákat a kiegyenlítő-/alátétlapokra vagy gumipogácsákra (teljes vastagságuk min. 20 mm) szerelje. Ne közvetlenül a régi burkolatra fektesse, hogy a vízelfolyás biztosított legyen. FONTOS! A kiépítés csak akkor lehetséges, ha a régi burkolatnak legalább 2 % lejtése van. A pangó nedvesség nem engedhető meg. Gondoskodjon a megfelelő alsó szellőzésről. Fektetés tetőteraszra Sokféleképpen alkalmazható A megawood SZERKEZET PALLÓ igazán sokoldalú tehetség. Nem csak alépítményként használható, hanem lépcsőnek vagy padnak is. A megawood SZERKEZET PALLÓ stégek deszkaburkolatának is alkalmas. A megawood SZERKEZET PALLÓT rendkívüli teherbírása teszi ilyen sokoldalúvá olyan alkalmazási területeket megnyitva, ahol más termékek mechanikai korlátaikba ütköznek. A megawood SZERKEZET PALLÓ természetes barna, dióbarna, lávabarna, bazaltszürke és palaszürke színben kapható. SZERKEZET PALLÓ mm L: 360 cm SZERKEZET PALLÓ PREMUM PLUS mm L: 360 cm min. 11, A betonlapok a meglevő épületvédő-rétegen fekszenek: A tartógerendákat csavarozza a mm-es betonlapokra tett alátétlapokra vagy gumipogácsákra (legalább 3 mm vastag). Ügyeljen a megfelelően méretezett vízelvezetésre, hogy a víz szabadon lefolyhasson. FONTOS! A fektetési módról konzultáljon építésszel vagy szakipari céggel. Gondoskodjon a megfelelő alsó légcseréről. Ajánlatos a tetőteraszt kőzúzalékkal (32 64 mm szemcseméret) körbevenni, ami majd biztosítja a kielégítő alsó légcseréről. max. 20 cm max. 100 cm A megawood padlóválaszték 300 / 360 / 420 / 480 / 540 / 600 cm hosszú padlókból áll (kivétel WAVE-padló, ld. 31. oldal). A nagyobb hosszúságú teraszlétesítményeket sorosan vagy kötésben kell fektetni. Stég Még az erős igénybevételnek kitett épített stégek burkolatának is alkalmas a megawood SZERKEZET PALLÓ akár 100 cm tengelyméretig és 20 cm túlnyúlásig. Az időszakos, vízzel való érintkezés nem jelent semmiféle problémát a megawood SZERKEZET PALLÓ számára. Fektetés sorosan és kötésben 0,8 cm 18 cm 0,8 cm A mezítlábas padló fektetése sorosan (bal oldali kép) vagy kötésben (jobb oldali kép) legfeljebb m felületű teraszig lehetséges. A padlók illesztési helyeinél legalább távolságot kell hagyni a tartógerendák között! A tartógerendákat a betonlapokhoz kell csavarozni, majd biztosítópántokkal ellátni. A padlók illesztési helyei között legalább 8 mm maradjon. FONTOS! Soros fektetés esetén az illesztési helyek mellett a tartógerendákat kétszeres sűrűségben, 18 cm (tengelytáv) kell fektetni. max. 130 cm max. 25 cm m-nél nagyobb felületek fektetése A mezítlábas padlókkal párhuzamos vagy azokra merőleges fugaprofi lt a betonlapokhoz kell csavarozni. FONTOS! A mezítlábas padlók, a tartógerendák és a fugaprofil között minden oldalon legalább távolságot kell tartani! Fektetési változatok alépítményes FX STEP rendszerrel Minden említett fektetési változat megvalósítható a megawood alépítményes FX STEP rendszerrel. Vegye fi gyelembe hozzá a oldalon található útmutatásokat. max. 80 cm max. 20 cm Lépcső A megawood SZERKEZET PALLÓ egy tökéletes burkolat teraszlépcsőre. A megawood SZERKEZET PALLÓ rendkívüli teherbírása lehetővé teszi akár 80 cm tengelyméretű és akár 20 cm-re túlnyúló lépcsőszerkezetek létrehozását. Pad A megawood pad készíthető átmenő SZERKEZET PALLÓBÓL akár 130 cm tengelytávig és 25 cm túlnyúlásig. Az ülőfelület és a háttámla egy elegáns egységet képez, és kitűnő üléskomfortot kínál. A pad előre gyártott elemei komplett csomagban kaphatók mind az öt színvariációban

7 FX STEP RENDSZER FX STEP rendszer - a variálható alépítmény Komfort burkolat - a mezítlábas érzés egy új dimenziója! Az új megawood FX STEP rendszerrel első gyártóként kínálunk Önnek egy átfogó és átgondolt teraszrendszert, kezdve a kavicságytól egészen a teraszpadlókig. Ezt a rendszert gyors és egyszerű lefektethetőség jellemzi. Az olyan időrabló előkészítő munkák már a múlt emlékei, mint például a csavarhelyek előfúrása betonba. Az új megawood FX STEP rendszerrel döntsön a gyorsan és változatos módon fektethető teraszburkolatok mellett. Speciális fektetési módok, mint pl. tetőteraszok, a csekély súlyú rendszeralkotó-részek és a változtatható magasság-beállítás révén könnyedén megvalósíthatók. Ezzel a rendszerrel az új terasz valamennyi felépíthető változatát leképezheti, a nyitott fektetéstől a zárton keresztül a különleges fektetési módokig, mint pl. a tetőterasz vagy meglévő teraszburkolatokon történő felépítés. Olyan terasz projektekhez, amelyeknél egy padló hossza nem szerepel a megawood által kínált választékban (6 m felett), a fektetés módját ennek megfelelően kell kialakítani. Az alábbi fektetési változatok állnak rendelkezésre: a soros és kötésben történő. A megawood komfort burkolat egy további innovációja a es idénynek. A megawood komfort párnák révén a megawood FX STEP rendszerből a világ első lépésszigetelt megawood Magasított építésű FX STEP rendszer komfort burkolat lett. Ez az egyedülállóan kényelémes járás csak a magasított építésű FX STEP rendszerrel érhető el. Szabályos fektetésű FX STEP rendszer Tartógerendák (40 60 mm) Biztosítószalag Rátételem Komfort párna Standard befogóelem Standard lap 2 tartógerenda (40 60 mm) Biztosítószalag 2 rátételem 2 komfort párna DUO befogadóelem DUO éllap Tartógerendák (40 60 mm) Biztosítószalag Standard befogóelem Standard lap 2 tartógerenda (40 60 mm) Biztosítószalag DUO befogadóelem DUO éllap Összmagasságok magasított építésnél Összmagasság szabályos felépítésnél 9,3 cm 10,4 cm 11,6 cm 12,7 cm 13,8 cm A FX STEP rendszer szabályos felépítése kizárólag nyitott burkolat fektetéséhez használható. A padlók rögzítése történhet FX STEP biztosítókapcsokkal és normál rögzítõkapcsokkal. 14,3 cm 15,4 cm 16,6 cm 17,7 cm 18,9 cm A FX STEP rendszer magasított kialakítása nyitott és zárt burkolat fektetéséhez használható

8 FX STEP RENDSZER OFFENES DECK NYTOTT BURKOLAT 14 Előmunkálatok 1. A talaj planírozását 50 cm-rel nagyobb területen készítse elő, mint a tervezett teraszburkolat, 4 % lejtéssel, a talajban alagcsövezéssel. 2. Helyezzen ki 2 % lejtéssel teherbíró (fagyálló) kavics- vagy murvaágyat. Majd finom zúzalékkal húzza le simára. Alépítmény 3. Kezdetben minden FX STEP lapot a FX STEP befogóhelyen ugyanabba a szintmagasságba kell beklikkelni. Ezután ezeket középen egy darab biztosítószalaggal kell leragasztani. Opció: A felépítmény magasítására és a lépészaj-csillapítás javítására egy FX STEP komfort párnát kell a hozzá illő rátételemmel a befogóhelyre beklikkelni. Ezután ezeket középen egy darab biztosítószalaggal kell leragasztani. ld. 13. oldal 4. A FX STEP DUO éllap elhelyezése párhuzamosan 4 cm távolságra az emelkedő építőelemektől max. 65 cm tengelytávolságban. A FX STEP lapokat helyezze el ezzel párhuzamosan 50 cm távolságra. A terasz végén helyezzen el ismét FX STEP DUO éllapokat. Ld. Alépítmény alaprajz 5. A tartógerendák kiugrásának minimalizálására a FX STEP lapokat el kell forgatni cm-nél nagyobb teraszhosszúságnál a sima élű deszkák illesztési fugáinak sávjába egy FX STEP éllapot kell elhelyezni A FX STEP tartógerendát (40 60 mm hossz) hornyolással lefelé a klikkelje be a FX STEP befogóhelyre cm-nél szélesebb terasznál a tartógerendák illesztési helyeit egymáshoz képest lépcsőzetesen eltolva kell elhelyezni. Ehhez az oszlopillesztéseket 3-re lehosszított FX STEP összekötősaruval kösse össze és egyik oldalon stabilan csavarozza össze. Tartsa be az távolságot a tartógerendák között. Ld. Alépítmény alaprajz ,5 cm 7 cm 4x35 9. A szabad tágulás érdekében a sima élű deszkák és a tartógerendák illesztéseit ugyanarra a helyre kell beállítani. 6 cm 3 6 cm Pótlólag a FX STEP összekötősaru szabad tágulásához a sima élű deszka későbbi összeszereléséhez a csavarozási sávban széles és mély helyet ki kell hagyni. 13 cm 10. Azután minden tartógerendát pontosan egyengessen el, azon az oldalon, ahol a padlófektetést meg kell kezdeni. 11. A tartógerendák elhelyezése után ellenőrizze a FX STEP lapok helyzetét és adott esetben igazítson rajtuk. 12. Helyezze a merevítő szalagot a tartógerendák alá és a FX STEP szerelősaruval minden tartógerendára csavarozza rá. A merevítő szalag a terasz kimerevítésére való. Ld. 12 M6 x16 4x A FX STEP élkapcsok felszereléséhez először a tartógerendákat, azon az oldalon, ahonnan a padlókat kell fektetni, 12 mm távolságra a szegélytől, 5 mm mélyen és min. 2 mm szélességben be kell fűrészelni. Ld. 13 Ebbe a hornyolásba lehet aztán a két részes FX STEP élkapcsot egy fogó segítségével a tartógerendán beugrasztani. V 5 mm V 12 mm 14. A padlók későbbi szétcsúszását elkerülendő, egy öntapadó biztosítószalagot kell a tartógerendákra rögzíteni, a padlók közepéhez legközelibb helyen. Ld 14 A padlók szerelése 15. Az első deszkát a lehelyezett élkapcsokba kell nyomni. A padlók távolságát az emelkedő, rögzített építőelemektől tartsa be. Az optimális fali csatlakozó profil használata esetén a deszkákat először abba kell beilleszteni, majd beigazítani. Ld Az összeillesztett FX STEP biztosítókapcsokat ezután az egyes tartógrendákra kell helyezni, a deszkákkal szemben tolva és egy fogó segítségével le kell zárni. V 17. Abban az esetben, ha a padlókat a tartógerendák illesztési helyeitől 10 mm-es sávban kell rögzíteni, a beugrasztható kapcsok szerelése előtt horonyáthidalókat kell behelyezni. A FX STEP rendszer nem teraszlejtés készítésére való. A WAVE (nyitott) mezítlábas padlók fektetése után fokozott ápolási és tisztítási igény keletkezik - a padló hornyait rendszeresen ki kell tisztítani. A tartógerendák tengelymérete 40 cm. Hosszirányban egy minimális 2 % lejtésre feltétlenül szükség van. Alépítmény alaprajz Valamennyi lap tengelytávolsága fektetési irányban max. 65 cm KEMELT FELÉPÍTÉS A felhelyezendő, szilárd építőelemektől min. 4 cm távolságot kell betartani. 8 4 cm távolság a DUO éllaptól a szilárd építőelemekig a tengelytávolság valamennyi lapnál padlóirányban % Az összekötősarut helyezze keresztbe középre a lapok közé 2 2 % Lejtés fektetési irányban Alagcsöves vízelvezetés 12 Figyelem: Mivel a FX STEP biztosítókapcsok kizárólag a padlók függőleges fektetéséhez valók, minden harmadik padlósornál a fedőkupak rászorítása előtt rögzíteni kell őket a tartozékként szállított csavarokkal a tartógerendákon. 10,4 cm Alsó légcsere max. 65 cm KEMELT FELÉPÍTÉS Kiemelt felépítés A szükséges alsó légcsere biztosítására a földfelszíni felépítés kizárólag csak nyitott burkolatnál engedélyezett. A padlók 4 cm távolságát az emelkedő, rögzített építőelemektől mindig be kell tartani. 18. Nyitott burkolatnál az él- és biztosítókapcsokra fedőkupakot kell felhelyezni. 19. Három padlósor felhasználása után ellenőrzésképpen közbeeső méretet kell venni, hogy a kiépítésnél a párhuzamosság biztosítva legyen. Figyelem: Mivel a FX STEP biztosítókapcsok kizárólag a padlók függőleges fektetéséhez valók, minden harmadik padlósornál a fedőkupak rászorítása előtt rögzíteni kell őket a tartozékként szállított csavarokkal a tartógerendákon. A folyamatot addig ismételje, amíg az utolsó előtti padló lefektetésre kerül Ezután állapítsa meg a tartógerendák hosszát és szintben fűrészelje le. 21. Ezután készítse elő a hornyot az élkapocs számára és fektesse le a padlókat. ld. a felépítés 13. lépését 22. Most a padlókat homlokoldalon, a peremnél 1,5 cm túlnyúlással a tartógerendák felé, vágja le és a vágott élet törje le. 23. A sima élű deszkákat a tartógerendákkal párhuzamosan vágja le, úgy hogy a sima élű deszka a terasz két végén 1,-rel rövidebb legyen a tartógerendáknál. 1, 6 cm A sima élű deszkát tartsa meg és a tartógerendákkal együtt 7 mm-es -val fúrja elő. Közben a végeknél a 6 cm és a furatok közti 50 cm maximális távolságot tartsa be. Azután 10 mm-es -val fúrja után a süllyesztéshez és csavarral, alátéttel és anyával szerelje össze és a teraszburkolathoz egy távközű fugával igazítsa be. M8x80 1,5 cm 24. A sima élű deszkát az alépítménnyel párhuzamosan hosszítsa le és a tartógerendákkal együtt 7 mm-es -val fúrja elő. A sima élű deszkát 10 mmes -val fúrja után és szerelje össze. M8x80 4 cm 4 cm 15

9 FX STEP RENDSZER ZÁRT BURKOLAT Előmunkálatok 1. A talaj planírozását 50 cm-rel nagyobb területen készítse elő, mint a tervezett teraszburkolat, 4 % lejtéssel a talajban alagcsövezéssel. 2. Helyezzen ki 2 % lejtéssel teherbíró (fagyálló) kavics- vagy murvaágyat. Majd finom zúzalékkal húzza le simára. Alépítmény 3. Kezdetben minden FX STEP lapot a FX STEP befogóhelyen ugyanabba a szintmagasságba kell beklikkelni. Majd ezekbe a FX STEP komfortpárnákat a hozzájuk tartozó megfelelő rátétekkel kell beklikkelni. Ezután ezeket a rátéteket középen egy darab biztosítószalaggal le kell ragasztani. Ld A FX STEP DUO éllap elhelyezése párhuzamosan 4 cm távolságra a kiemelkedő építőelemektől max. 65 cm tengelytávolságban. A FX STEP lapokat helyezze el ezzel párhuzamosan 50 cm távolságra. A terasz végén helyezzen el ismét FX STEP DUO éllapokat. Ld. Alépítmény alaprajz 5. A tartógerendák kiugrásának minimalizálására a FX STEP lapokat forgassa el cm-nél hosszabb terasznál a sima élű deszkák illesztési fugáinak sávjába egy FX STEP DUO éllapot kell elhelyezni A tartógerendákat (40 60 mm hossz) hornyolással lefelé klikkelje be a FX STEP rátételemekbe cm-nél szélesebb terasznál a tartógerendák illesztési helyeit egymáshoz képest lépcsőzetesen eltolva kell elhelyezni. Ehhez a gerendák illesztéseit egy 3-re lehosszított FX STEP összekötősaruval kösse össze és egy oldalról stabilan csavarozza össze. Tartsa be az távolságot a tartógerendák között. Ld. Alépítmény alaprajz ,5 cm 7 cm 4x35 9. A szabad tágulás érdekében a sima élű deszkák és a tartógerendák illesztéseit ugyanarra a helyre kell beállítani. 6 cm 3 6 cm A FX STEP összekötősaru szabad tágulása érdekében a sima élű deszka későbbi összeszereléséhez a csavarozásnál egy széles és mély területet ki kell hagyni. A FX STEP befogóelemek két legmagasabb beállításánál egy dupla sima élű deszka használható. A 8 cm hosszú tartógerenda darabokat csavarokkal szerelje az összekötősarura. 2cm 13 cm 8 cm 10. Ezt követően ninden tartógerendát pontosan egyengessen el, azon az oldalon, ahol a padlófektetést meg kell kezdeni. 11. A tartógerendák elhelyezése után ellenőrizze a FX STEP lapok helyzetét és adott esetben igazítson rajtuk. 12. Helyezzen merevítőszalagot a tartógerendák alá és a FX STEP szerelősaruval minden tartógerendára csavarozza rá. A merevítőszalag a terasz kimerevítésére való. Ld. 12 M6 x16 4x A FX STEP élkapcsok felszereléséhez először a tartógerendákat, azon az oldalon, ahonnan a padlókat kell fektetni, 12 mm távolságra a szegélytől, 5 mm mélyen és min. 2 mm szélességben be kell fűrészelni. Ebbe a hornyolásba lehet aztán a két részes FX STEP élkapcsot egy fogó segítségével a tartógerendán beugrasztani Siehe 13 V 5 mm 12 mm 14. A padlók későbbi szétcsúszását elkerülendő, egy öntapadó biztosítószalagot kell a tartógerendákra rögzíteni, a padlók közepéhez legközelebbi helyen. Ld. 14 A padlók szerelése 15. Az első deszkát a lehelyezett élkapcsokba kell nyomni. A padlók távolságát az emelkedő, rögzített építőelemektől tartsa be. Az optimális fali csatlakozó profil használata esetén a deszkákat először abba kell beilleszteni, majd beigazítani. Ld. 15 V 16. Először a horonylécet lazán helyezze bele a padló hornyába (ne feszítse vagy húzza meg). 17. Az összeillesztett FX STEP biztosítókapcsokat ezután az egyes tartógrendákra kell helyezni, a deszkákkal szemben tolva a horonyléc alatt és egy fogó segítségével le kell zárni. V 18. Abban az esetben, ha a padlókat a tartógerendák illesztési helyeitől 10 mm-es sávban kell rögzíteni, a biztosítókapcsok szerelése előtt horonyáthidalókat kell behelyezni. A WAVE mezítlábas padlót soha ne fektesse zárt burkolatként. A FX STEP rendszer nem teraszlejtés készítésére való. A kiemelkedő, szilárd építőelemektől min. 4 cm távolságot kell betartani. Valamennyi lap tengelytávolsága fektetési irányban max. 65 cm % 18 4 cm távolság a DUO éllaptól a szilárd építőelemekig a tengelytávolság valamennyi lapnál padlóirányban 2 2 % 14 Alagcsöves vízelvezetés 13 Lejtés fektetési irányban ,7 cm Alsó légcsere max. 65 cm Figyelem: Mivel a FX STEP biztosítókapcsok kizárólag a padlók függőleges helyzetének biztosításához valók, minden harmadik pallósornál a horonyléc bevezetése után rögzíteni kell őket a tartozékként szállított csavarokkal a tartógerendákon. 19. Három padlósor felhasználása után ellenőrzésképpen közbeeső méretet kell venni, hogy a kiépítésnél a párhuzamosság biztosítva legyen. Figyelem: Mivel a FX STEP biztosítókapcsok kizárólag a padlók függőleges helyzetének biztosításához valók, minden harmadik pallósornál a horonyléc bevezetése után rögzíteni kell őket a tartozékként szállított csavarokkal a tartógerendákon. A folyamatot addig ismételje, amíg az utolsó előtti padló lefektetésre kerül Ezután állapítsa meg a tartógerendák hosszát és szintben fűrészelje le. 21. Ezután készítse elő a hornyot az élkapocs számára és fektesse le a padlókat. Ld. a felépítés 13. lépését 22. Most a padlókat homlokoldalon, a peremnél 1,5 cm túlnyúlással a tartógerendák felé, vágja le és a vágott élet törje le. 23. Dupla sima élű deszka használata esetén a tartógerendákra 8 cm hosszú tartógerendadarabokat kell csavarozni egy szerelősaruval. A teraszsarkoknál ezért dupla szerelősarura van szükség a sima élű deszka hossz- és homlokoldali felszereléséhez. A FX STEP DUO éllapot adott esetben illessze be, hogy a kettős szerelősaru szabadon függhessen. Ld. 23 4x35 A sima élű deszkákat a padlókkal párhuzamosan hosszítsa le, úgy hogy a sima élű deszka a terasz két végén 1,-rel rövidebb legyen a tartógerendáknál. 1, 6 cm A sima élű deszkát tartsa meg és a tartógerendákkal együtt 7 mm-es -val fúrja elő. Közben a végeknél a 6 cm és a furatok közti 50 cm maximális távolságot tartsa be. Ezután 10 mm-es -val fúrjon be a süllyesztéshez és csavarral, alátéttel és anyával szerelje össze és a teraszburkolathoz egy távközű fugával igazítsa be. M8x80 1,5 cm 4 cm 1,5 cm min. 1,5 cm 24. A sima élű deszkát az alépítménnyel párhuzamosan hosszítsa le és a tartógerendákkal együtt 7 mm-es -val fúrja elő. A sima élű deszkát 10 mm-es -val fúrja után és szerelje össze. M8x80 4 cm 1,5 cm min. 1,5 cm 8 Az összekötősarut helyezze keresztbe 4x35 középre a lapok közé 8 cm Alépítmény alaprajz 1, 16 17

10 FX STEP RENDSZERŰ TERMÉKEK ÁTTEKNTÉSE STANDARD RENDSZER Padlóválasztékunk a oldalon található. FX STEP DUO éllap mm FX STEP standard lap mm FX STEP befogóelem, szegély DUO mm FX STEP befogóelem, standard mm STANDARD System die bewährte Unterkonstruktion A megawood STANDARD rendszer lehetőséget kínál Önnek nyitott vagy zárt burkolat felépítéséhez. A felépítési változatok lényegében a magasságban különböznek egymástól, amelyek különféle tartógerendákkal valósíthatók meg. Olyan terasz projektekhez, amelyeknél egy padló hossza nem szerepel a megawood által kínált választékban (6 m felett), a fektetés módját ennek megfelelően kell kialakítani. Az alábbi fektetési változatok állnak rendelkezésre: Soros- és kötésben (vegye fi gyelembe hozzá a 10. oldalon található útmutatásokat és ábrákat). Szabályos felépítés Magasított felépítés FX STEP rátételem mm FX STEP komfort párna mm FX STEP horonyáthidaló mm FX STEP szerelősaru mm, inkl. csavarok Csavar Csavar Tartógerendák (60 40 mm) Tartógerendák (90 90 mm) opció: Gumipogácsa ( mm) vastagsága 3 / 10 / 20 mm opció: Gumipogácsa ( mm) vastagsága 3 / 10 / 20 mm FX STEP élkapocs 2 részes FX STEP biztosítókapocs 2 részes Csavar FX STEP fedősapka 73,5 15 6,7 mm FX STEP gumipogácsa mm vastagság: 3 / 5 / 10 mm Beton szegélykő (építőanyag-kereskedésben kapható) Beton szegélykő (építőanyag-kereskedésben kapható) Az egész felépítmény minimális magasságai Tartógerenda mm hossz: 360 cm FX STEP összekötő saru tartógerendákhoz mm hossz: 360 cm FX STEP horonyléc 21 mm hossz: 25 / 100 m (tekercsben) M8 80 rögzítőcsavar sima élű deszkához, anyával és alátétgyűrűvel 11, 16, A STANDARD rendszer felépítése tartógerendákkal (60 x 40 mm) csak nyitott burkolat fektetéséhez használható. A STANDARD rendszer felépítése tartógerendákkal (90 x 90 mm) nyitott és zárt burkolat fektetéséhez használható. FX STEP merevítőszalag hossz: 10 m (tekercsben) Öntapadós biztosítószalag hossz: 10 m (tekercsben) Csavarkészlet 4 35 mm csavarhegykészlet Torx T20 M6 16 rögzítőcsavar merevítőszalaghoz, anyával és alátétgyűrűvel Padlók alternatív rögzítése Opcionálisan felhasználható a STANDARD rendszerű nyitott burkolathoz, valamint a FX STEP rendszerű szegély- és biztosítókapcsokhoz. A szerelés részleteit kérjük, olvassa el a 14. oldalon található leírásban

11 STANDARD RENDSZER OFFENES NYTOTT BURKOLAT DECK A fektetés menete KEMELT FELÉPÍTÉS EBENERDGER AUFBAU Előmunkálatok 1. A talaj planírozását 50 cm-rel nagyobb területen készítse elő, mint a tervezett teraszburkolat, 4 % lejtéssel, a talajban alagcsövezéssel. 2. Helyezzen ki 2 % lejtéssel teherbíró (fagyálló) kavics- vagy murvaágyat, majd az egyenetlenségeket finom zúzalékkal húzza le simára. 3. Helyezze el a beton szegélyköveket (100 x 25 x 5 cm) 65 cm tengelytávval, a kavicságy teljes felületén, a tartógerendák alapjául. A tartógerendák homlokoldalain 5 cm-rel beljebb terítve. Alépítmény 4. A tartógerendákat (40 x 60 mm hossz) hornyolással lefelé egyenletesen ossza le a betonlapokon, 50 cm tengelytávval, A kezdetén és végén két-két gerendát fektessen 18 cm tengelytávval. 5. gazítsa el a gerendákat, a lejtés különbségeit egyenlítse ki a gumipogácsákkal. 6. A tartógerendák beállítása után az alépítményt a teljes széle mentén és a terasz két-két kezdő és zárógerendáját valamint a középsőt le kell csavarozni. Ehhez fúrja át a tartógerendákat 9 mmes csigafúróval és süllyessze be a csavarfejeknek. A tartozékként szállított 6,5 mm-es betonfúróval fúrjon lyukakat a betonlapokba, és hajtsa be az UK 40/60-as csavarokat. 7. A padlók későbbi szétcsúszását elkerülendő, egy öntapadó biztosítószalagot kell a tartógerendák közepére ragasztani. A padlók szerelése 8. A padlók rögzítésére szolgáló élkapcsokat csavarozza közvetlenül a tartógerendák végére. Ehhez fúrja elő 3 mm-es csigafúróval. Ne húzza meg szorosan a csavarokat, hogy könnyen szerelhesse az első deszkát. 9. Az első padlók rögzítése után, ha szükséges, tolja a padlók végére a fali csatlakozó profilt, mint zárólécet. 10. A padlókat a rögzítőkapcsokkal rögzítse. Ehhez fúrja elő a tartógerendát 3 mm-es csigafúróval. Ne húzza meg szorosan a rögzítőkapcsok csavarjait padlópálya lefektetése után húzza meg az él- és rögzítőkapcsok csavarjait véglegesen, közepes nyomatékkal. A folyamatot addig ismételje, amíg elkészül a terasz. 12. Ezután a peremnél vágja le a padlók végét, közvetlenül a tartógerendák végénél és törje le a vágott élet. A terasz lezárásaként, körben sima élű deszkát kell rögzíteni az alépítményre. Legalább minden 50 cm-en csavarral kell rögzíteni. A padlókra merőlegesen távtartókat kell a sima élű deszka és a tartógerendák közé tenni, hogy biztosítsa a víz lefolyását Ehhez fúrja át a sima élű deszkákat 5 mm-es csigafúróval és süllyessze be a csavarfejeknek. Az alépítménybe 3 mm-es csigafúróval fúrjon elő, majd rögzítse csavarokkal a sima élű deszkákat. Sima élű deszka szerelése a padló fektetési iránnyal párhuzamosan. Ld. 13a Sima élű deszka szerelése a padló fektetési iránnyal szemközt. Ld. 13b 18 cm 6 A kiemelkedő, szilárd építőelemektől min. 4 cm távolságot kell betartani. 9 A terasz alépítményének fektetési példája: Az alépítmény lecsavarozása a teljes széle mentén és a terasz két-két kezdő és zárógerendáján valamint a középső tartógerendán történik. Ez akkor is érvényes, ha a tartógerendákat több hosszból kell fektetni. Az -es távolságot a tartógerendák homlokfelületei között be kell tartani. 13a % % 10 7 Alagcsöves vízelvezetés Lejtés fektetési irányban b max. 65 cm Alsó légcsere 5 cm 18 cm A szükséges alsó légcsere biztosítására a földfelszíni felépítés kizárólag csak nyitott burkolatnál engedélyezett. A padlók távolságát az emelkedő, rögzített építőelemektől mindig be kell tartani a 13b Video a felépítésről a címen. A WAVE (nyitott) mezítlábas padlók fektetése után fokozott ápolási és tisztítási igény keletkezik - a deszka hornyait rendszeresen ki kell tisztítani. A tartógerendák tengelytávolsága 40 cm. Hosszirányban egy minimális 2 % lejtésre feltétlenül szükség van

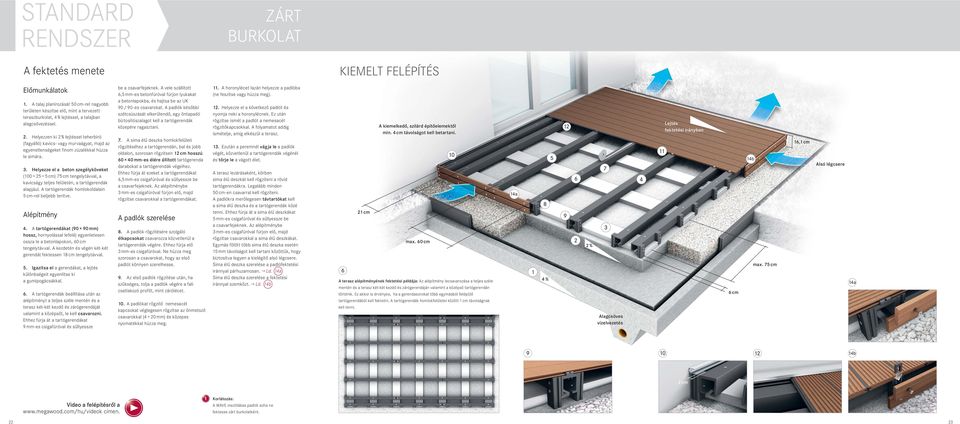

12 STANDARD RENDSZER GESCHLOSSENES ZÁRT BURKOLAT DECK A fektetés menete KEMELT FELÉPÍTÉS Előmunkálatok 1. A talaj planírozását 50 cm-rel nagyobb területen készítse elő, mint a tervezett teraszburkolat, 4 % lejtéssel, a talajban alagcsövezéssel. 2. Helyezzen ki 2 % lejtéssel teherbíró (fagyálló) kavics- vagy murvaágyat, majd az egyenetlenségeket finom zúzalékkal húzza le simára. 3. Helyezze el a beton szegélyköveket ( cm) 75 cm tengelytávval, a kavicságy teljes felületén, a tartógerendák alapjául. A tartógerendák homlokoldalain 5 cm-rel beljebb terítve. Alépítmény 4. A tartógerendákat (90 90 mm) hossz, hornyolással lefelé) egyenletesen ossza le a betonlapokon, 60 cm tengelytávval. A kezdetén és végén két-két gerendát fektessen 18 cm tengelytávval. 5. gazítsa el a gerendákat, a lejtés különbségeit egyenlítse ki a gumipogácsákkal. 6. A tartógerendák beállítása után az alépítményt a teljes széle mentén és a terasz két-két kezdő és zárógerendáját valamint a középsőt, le kell csavarozni. Ehhez fúrja át a tartógerendákat 9 mm-es csigafúróval és süllyessze be a csavarfejeknek. A vele szállított 6,5 mm-es betonfúróval fúrjon lyukakat a betonlapokba, és hajtsa be az UK 90 / 90-es csavarokat. A padlók későbbi szétcsúszását elkerülendő, egy öntapadó biztosítószalagot kell a tartógerendák közepére ragasztani. 7. A sima élű deszka homlokfelületi rögzítéséhez a tartógerendán, bal és jobb oldalon, szorosan rögzítsen 1 hosszú mm-es élére állított tartógerenda darabokat a tartógerendák végeihez. Ehhez fúrja át ezeket a tartógerendákat 6,5 mm-es csigafúróval és süllyessze be a csavarfejeknek. Az alépítménybe 3 mm-es csigafúróval fúrjon elő, majd rögzítse csavarokkal a tartógerendákat. A padlók szerelése 8. A padlók rögzítésére szolgáló élkapcsokat csavarozza közvetlenül a tartógerendák végére. Ehhez fúrja elő 3 mm-es csigafúróval. Ne húzza meg szorosan a csavarokat, hogy az első padlót könnyen szerelhesse. 9. Az első padlók rögzítése után, ha szükséges, tolja a padlók végére a fali csatlakozó profilt, mint zárólécet. 10. A padlókat rögzítő nemesacél kapcsokat véglegesen rögzítse az önmetsző csavarokkal (4 20 mm) és közepes nyomatékkal húzza meg. 11. A horonylécet lazán helyezze a padlóba (ne feszítse vagy húzza meg). 12. Helyezze el a következő padlót és nyomja neki a horonylécnek. Ez után rögzítse ismét a padlót a nemesacél rögzítőkapcsokkal. A folyamatot addig ismételje, amíg elkészül a terasz. 13. Ezután a peremnél vágja le a padlók végét, közvetlenül a tartógerendák végénél és törje le a vágott élet. A terasz lezárásaként, körben sima élű deszkát kell rögzíteni a rövid tartógerendákra. Legalább minden 50 cm-en csavarral kell rögzíteni. A padlókra merőlegesen távtartókat kell a sima élű deszka és a tartógerendák közé tenni. Ehhez fúrja át a sima élű deszkákat 5 mm-es csigafúróval és süllyessze be a csavarfejeknek. Az alépítménybe 3 mm-es csigafúróval fúrjon elő, majd rögzítse csavarokkal a sima élű deszkákat. Egymás fölött több sima élű deszka esetén 15 mm távolságot kell tartani közöttük, hogy biztosítva legyen a kielégítő alsó légcsere. Sima élű deszka szerelése a padlófektetési iránnyal párhuzamosan. Ld. 14a Sima élű deszka szerelése a fektetési iránnyal szemközt. Ld. 14b 6 2 A kiemelkedő, szilárd építőelemektől min. 4 cm távolságot kell betartani. max. 60 cm A terasz alépítményének fektetési példája: Az alépítmény lecsavarozása a teljes széle mentén és a terasz két-két kezdő és zárógerendáján valamint a középső tartógerendán történik. Ez akkor is érvényes, ha a gerendasorokat több egymásból felépülő tartógerendából kell fektetni. A tartógerendák homlokfelületei között távolságnak kell lenni a % % 7 3 Alagcsöves vízelvezetés 4 11 Lejtés fektetési irányban 6 cm 14b max. 75 cm 16, Alsó légcsere 14a b Video a felépítésről a címen. Korlátozás: A WAVE mezítlábas padlót soha ne fektesse zárt burkolatként

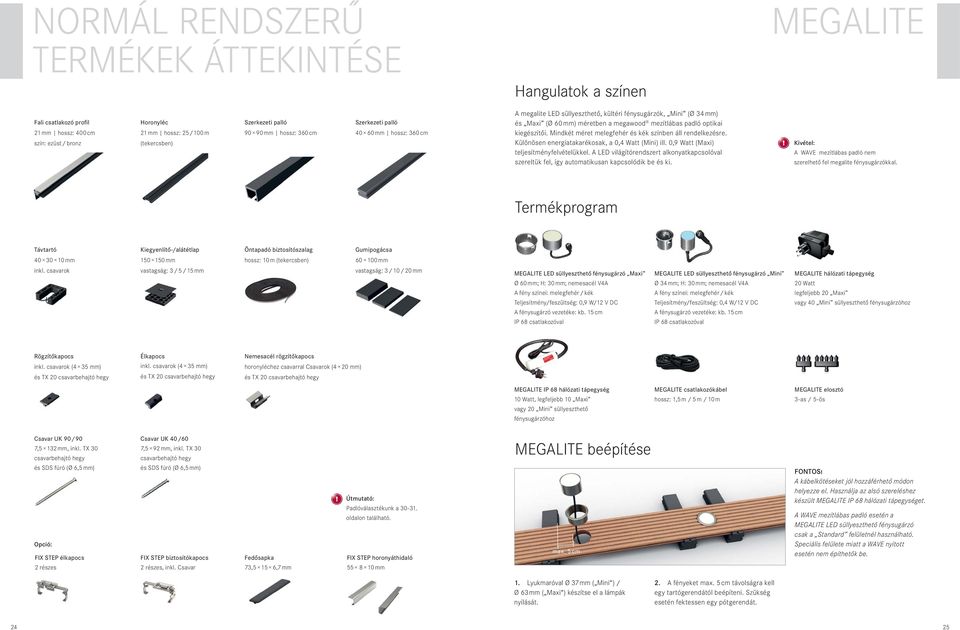

13 NORMÁL RENDSZERŰ TERMÉKEK ÁTTEKNTÉSE MEGALTE Hangulatok a színen Fali csatlakozó profil 21 mm hossz: 400 cm szín: ezüst / bronz Horonyléc 21 mm hossz: 25 / 100 m (tekercsben) Szerkezeti palló mm hossz: 360 cm Szerkezeti palló mm hossz: 360 cm A megalite LED süllyeszthető, kültéri fénysugárzók, Mini (Ø 34 mm) és Maxi (Ø 60 mm) méretben a megawood mezítlábas padló optikai kiegészítői. Mindkét méret melegfehér és kék színben áll rendelkezésre. Különösen energiatakarékosak, a 0,4 Watt (Mini) ill. 0,9 Watt (Maxi) teljesítményfelvételükkel. A LED világítórendszert alkonyatkapcsolóval szereltük fel, így automatikusan kapcsolódik be és ki. Kivétel: A WAVE mezítlábas padló nem szerelhető fel megalite fénysugárzókkal. Termékprogram Távtartó Kiegyenlítő-/alátétlap Öntapadó biztosítószalag Gumipogácsa mm mm hossz: 10 m (tekercsben) mm inkl. csavarok vastagság: 3 / 5 / 15 mm vastagság: 3 / 10 / 20 mm MEGALTE LED süllyeszthető fénysugárzó Maxi Ø 60 mm; H: 30 mm; nemesacél V4A A fény színei: melegfehér / kék Teljesítmény/feszültség: 0,9 W/12 V DC A fénysugárzó vezetéke: kb. 15 cm P 68 csatlakozóval MEGALTE LED süllyeszthető fénysugárzó Mini Ø 34 mm; H: 30 mm; nemesacél V4A A fény színei: melegfehér / kék Teljesítmény/feszültség: 0,4 W/12 V DC A fénysugárzó vezetéke: kb. 15 cm P 68 csatlakozóval MEGALTE hálózati tápegység 20 Watt legfeljebb 20 Maxi vagy 40 Mini süllyeszthető fénysugárzóhoz Rögzítőkapocs inkl. csavarok (4 35 mm) és TX 20 csavarbehajtó hegy Élkapocs inkl. csavarok (4 35 mm) és TX 20 csavarbehajtó hegy Nemesacél rögzítőkapocs horonyléchez csavarral Csavarok (4 20 mm) és TX 20 csavarbehajtó hegy MEGALTE P 68 hálózati tápegység 10 Watt, legfeljebb 10 Maxi vagy 20 Mini süllyeszthető fénysugárzóhoz MEGALTE csatlakozókábel hossz: 1,5 m / 5 m / 10 m MEGALTE elosztó 3-as / 5-ös Csavar UK 90/90 7,5 132 mm, inkl. TX 30 csavarbehajtó hegy és SDS fúró (Ø 6,5 mm) Opció: FX STEP élkapocs 2 részes Csavar UK 40/60 7,5 92 mm, inkl. TX 30 csavarbehajtó hegy és SDS fúró (Ø 6,5 mm) FX STEP biztosítókapocs 2 részes, inkl. Csavar Fedősapka 73,5 15 6,7 mm Padlóválasztékunk a oldalon található. FX STEP horonyáthidaló mm MEGALTE beépítése max. 5 cm FONTOS! A kábelkötéseket jól hozzáférhető módon helyezze el. Használja az alsó szereléshez készült MEGALTE P 68 hálózati tápegységet. A WAVE mezítlábas padló esetén a MEGALTE LED süllyeszthető fénysugárzó csak a Standard felületnél használható. Speciális felülete miatt a WAVE nyitott esetén nem építhetők be. 1. Lyukmaróval Ø 37 mm ( Mini ) / Ø 63 mm ( Maxi ) készítse el a lámpák nyílását. 2. A fényeket max. 5 cm távolságra kell egy tartógerendától beépíteni. Szükség esetén fektessen egy pótgerendát

14 COMPACT FX BENÉZÉS ELLEN VÉDELEM TERMÉKÁTTEKNTÉS 3 cm cm cm Benézés elleni védődeszka COMPACT FX mm hossz: 183,5 cm COMPACT FX rombusz design deszka mm hossz: 183,5 cm COMPACT FX réselt design deszka mm hossz: 183,5 cm 174,5 cm ,5 cm 104 cm 80,5 cm 57 cm 33,5 cm 0 cm COMPACT FX oszlopok mm hossz: Húzási irány 5 cm 10 cm COMPACT FX felcsavarozós horgony mm hossz: 40 cm ( mm alaplap) Kivitel: tüzihorganyzott COMPACT FX betonhorgony mm hossz: 100 cm Kivitel: tüzihorganyzott COMPACT FX oszlopsapka Ø 105 mm Kivitel: nemesacél Az építés folyamata Alépítmény 1. Az alap szélességét és -mélységét statikai követelményeknek megfelelően, fagyálló módon kell kialakítani. 2. Az oszlopok legnagyobb tengelytávolsága egy kerítésmezőnél 189 cm. Minden 5. kerítésmezőnél 1-re kell tenni két oszlopot, ezáltal 3 cm tágulási hézag jön létre. Kérjük, már itt vegye figyelembe, hogy a benézés elleni védelem elemeit későbbi szerelésnél húzni fogja. 3. Úgy helyezze el a csavarozós ill. bebetonozni való horgonyokat, hogy az oszlopok felfekvése min. 5 cm-rel legyen a kavicságy (vagy a föld) és 10 cm-rel az alap felső széle fölött. Kerülje el, hogy a megawood benézés elleni fal a talajjal érintkezzen. Szerelés 4. Az oszlopokat ütközésig tolja rá a tartóra. 5. A takaródeszkákat lefelé álló bordákkal, egymás után tolja a horonyba. A takaródeszkákat úgy kell szerelni, hogy kényszerű húzó/nyomó hatás nélkül tágulhassanak. 6. Húzza az oszlopra az oszlopsapkát, szükség esetén pontszerűen rögzítse szilikon ragasztóval. 7. Nyolc deszka esetén a maximális benézés elleni védelem 198 cm. A magasság 23,5 cm-es lépésekben állítható

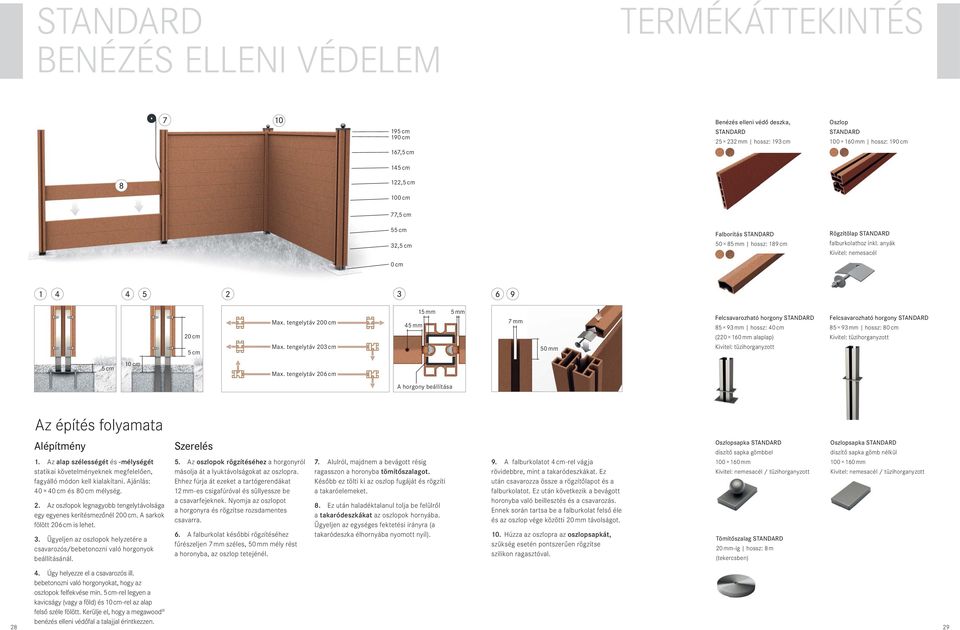

15 STANDARD BENÉZÉS ELLEN VÉDELEM TERMÉKÁTTEKNTÉS cm 190 cm Benézés elleni védő deszka, STANDARD mm hossz: 193 cm Oszlop STANDARD mm hossz: 190 cm 167,5 cm 145 cm 8 122,5 cm 100 cm 77,5 cm 55 cm 32,5 cm 0 cm Falborítás STANDARD mm hossz: 189 cm Rögzítõlap STANDARD falburkolathoz inkl. anyák Kivitel: nemesacél cm 5 cm Max. tengelytáv 200 cm Max. tengelytáv 203 cm 45 mm 15 mm 5 mm 7 mm 50 mm Felcsavarozható horgony STANDARD mm hossz: 40 cm ( mm alaplap) Kivitel: tüzihorganyzott Felcsavarozható horgony STANDARD mm hossz: 80 cm Kivitel: tüzihorganyzott 5 cm 10 cm Max. tengelytáv 206 cm A horgony beállítása Az építés folyamata Alépítmény 1. Az alap szélességét és -mélységét statikai követelményeknek megfelelően, fagyálló módon kell kialakítani. Ajánlás: cm és 80 cm mélység. 2. Az oszlopok legnagyobb tengelytávolsága egy egyenes kerítésmezőnél 200 cm. A sarkok fölött 206 cm is lehet. 3. Ügyeljen az oszlopok helyzetére a csavarozós/bebetonozni való horgonyok beállításánál. Szerelés 5. Az oszlopok rögzítéséhez a horgonyról másolja át a lyuktávolságokat az oszlopra. Ehhez fúrja át ezeket a tartógerendákat 12 mm-es csigafúróval és süllyessze be a csavarfejeknek. Nyomja az oszlopot a horgonyra és rögzítse rozsdamentes csavarra. 6. A falburkolat későbbi rögzítéséhez fűrészeljen 7 mm széles, 50 mm mély rést a horonyba, az oszlop tetejénél. 7. Alulról, majdnem a bevágott résig ragasszon a horonyba tömítőszalagot. Később ez tölti ki az oszlop fugáját és rögzíti a takaróelemeket. 8. Ez után haladéktalanul tolja be felülről a takaródeszkákat az oszlopok hornyába. Ügyeljen az egységes fektetési irányra (a takaródeszka élhornyába nyomott nyíl). 9. A falburkolatot 4 cm-rel vágja rövidebbre, mint a takaródeszkákat. Ez után csavarozza össze a rögzítőlapot és a falburkolatot. Ez után következik a bevágott horonyba való beillesztés és a csavarozás. Ennek során tartsa be a falburkolat felső éle és az oszlop vége közötti 20 mm távolságot. 10. Húzza az oszlopra az oszlopsapkát, szükség esetén pontszerűen rögzítse szilikon ragasztóval. Oszlopsapka STANDARD díszítő sapka gömbbel mm Kivitel: nemesacél / tüzihorganyzott Tömítőszalag STANDARD 20 mm-ig hossz: 8 m (tekercsben) Oszlopsapka STANDARD díszítő sapka gömb nélkül mm Kivitel: nemesacél / tüzihorganyzott Úgy helyezze el a csavarozós ill. bebetonozni való horgonyokat, hogy az oszlopok felfekvése min. 5 cm-rel legyen a kavicságy (vagy a föld) és 10 cm-rel az alap felső széle fölött. Kerülje el, hogy a megawood benézés elleni védőfal a talajjal érintkezzen. 29

16 MEZÍTLÁBAS PADLÓ TERMÉKÁTTEKNTÉS PREMUM mezítlábas padló mm Hossz: 300 / 360 / 420 / 480 / 540 / 600 cm PREMUM mezítlábas padló mm (Jumbo) Hossz: 300 / 360 / 420 / 480 / 540 / 600 cm CLASSC mezítlábas padló mm Hossz: 300 / 360 / 420 / 480 / 540 / 600 cm CLASSC mezítlábas padló mm (Jumbo) Hossz: 300 / 360 / 420 / 480 / 540 / 600 cm WAVE mezítlábas padló mm Hossz: 300 / 360 / 420 / 480 cm Sima élű deszka mm Hossz: 360 cm SZERKEZET PALLÓ mm Hossz: 360 cm lávabarna bazaltszürke mogyoróbarna természetes barna PREMUM PLUS mezítlábas padló mm Hossz: 300 / 360 / 420 / 480 / 540 / 600 cm PREMUM PLUS mezítlábas padló mm (Jumbo) Hossz: 300 / 360 / 420 / 480 / 540 / 600 cm CLASSC PLUS mezítlábas padló mm Hossz: 300 / 360 / 420 / 480 / 540 / 600 cm CLASSC PLUS mezítlábas padló mm (Jumbo) Hossz: 300 / 360 / 420 / 480 / 540 / 600 cm Sima élű deszka PREMUM PLUS CLASSC PLUS mm Hossz: 360 cm SZERKEZET PALLÓ PREMUM PLUS mm Hossz: 360 cm palaszürke 30 31

17 MPRESSZUM Kiadó: NOVO-TECH GmbH & Co. KG, Siemensstraße 31, Aschersleben, Germany Szöveg: NOVO-TECH GmbH & Co. KG, Aschersleben; LO Design, Braunschweig Szerkesztés, layout & szedés: LO Design, Braunschweig Fotók: Thomas Gasparini Állapot: december 2013 A változtatás jogát fenntartjuk. A fotókon és grafi kákon látható színek nyomdatechnikai okok miatt eltérőek lehetnek. Druck ungarisch További információk honlapunkon tömör videók találhatók a felépítéshez és a kialakításhoz Az Ön szaküzlete
