1 Kisméretû centrifugális ventilátorok Small size centrifugal fans DIC 5 / 2 Kisméretû direkthajtású elõrehajló lapátú centrifugális ventilátorok Small size forward curved blade centrifugal fans I N D E X / I N D E X Centrifugális tetõventilátorok CENTRIFUGAL ROOF FANS Axiális tetõventilátorok AXIAL ROOF FANS Axiális keretes ventilátorok PLATE MOUNTED AND RING AXIAL FANS Axiális csõventilátorok DUCTED AXIAL FANS AL 5 / 7 Direkthajtású elõrehajló lapátú centrifugális ventilátorok Forward curved blade centrifugal fans Kisméretû elõrehajló lapátú és alumínium radiális ventilátorok SMALL SIZE FORWARD CURVED BLADE AND RADIAL CENTRIFUGAL FANS IN ALUMINIUM Hátrahajló lapátú radiális ventilátorok BACKWARD CURVED BLADE CENTRIFUGAL FANS FOR CLEAN AIR Csatorna- és csõventilátorok IN LINE CENTRIFUGAL FANS Direkthajtású dobozos centrifugális ventilátorok DIRECT DRIVE DOUBLE INLET BOX FANS Dobozos és kettõs beömlésû radiális ékszíjhajtású ventilátorok CENTRIFUGAL BOX FANS AND DOUBLE INLET BELT DRIVEN FANS Korrózió- és saválló radiális ventilátorok ANTICORROSIVE FANS F 5 / 13 Fordulatszámszabályzók SPEED REGULATORS Füst- és nagy hõtûrésû ventilátorok SMOKE EXTRACT FANS Alumínium öntvény centrifugális ventilátorok Radial blade centrifugal fans in aluminium Hangcsillapított csõventilátorok és hõvisszanyerõ egységek IN LINE ACOUSTIC CENTRIFUGAL FANS AND HEAT RECUPERATOR 5 / 1

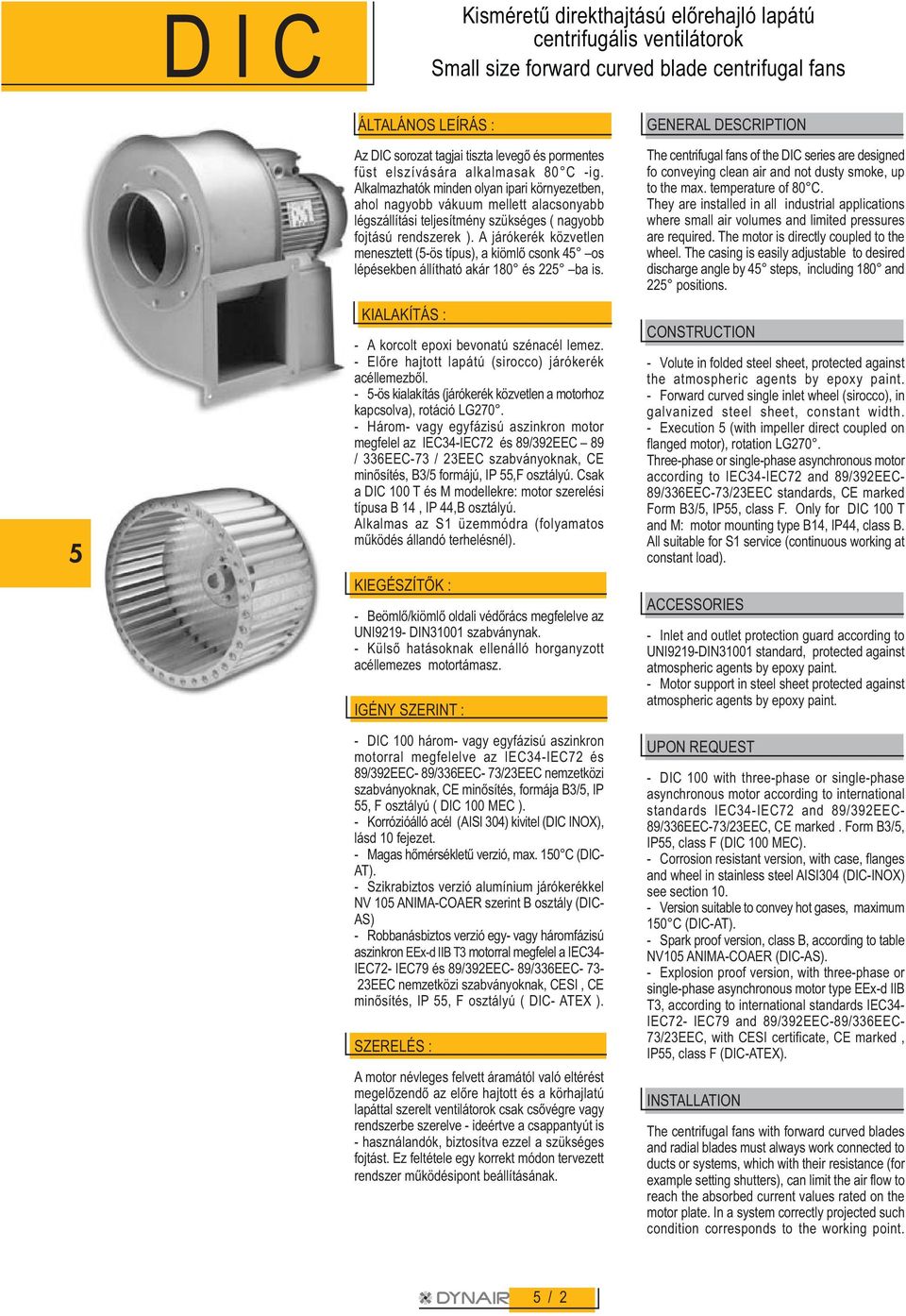

2 DIC Kisméretû direkthajtású elõrehajló lapátú centrifugális ventilátorok Small size forward curved blade centrifugal fans ÁLTALÁNOS LEÍRÁS : Az DIC sorozat tagjai tiszta levegõ és pormentes füst elszívására alkalmasak C -ig. Alkalmazhatók minden olyan ipari környezetben, ahol nagyobb vákuum mellett alacsonyabb légszállítási teljesítmény szükséges ( nagyobb fojtású rendszerek ). A járókerék közvetlen menesztett (5-ös típus), a kiömlõ csonk 45 os lépésekben állítható akár 1 és 225 ba is. KIALAKÍTÁS : - A korcolt epoxi bevonatú szénacél lemez. - Elõre hajtott lapátú (sirocco) járókerék acéllemezbõl. - 5-ös kialakítás (járókerék közvetlen a motorhoz kapcsolva), rotáció LG2. - Három- vagy egyfázisú aszinkron motor megfelel az IEC34-IEC72 és 89/392EEC 89 / 336EEC-73 / 23EEC szabványoknak, CE minõsítés, B3/5 formájú, IP 55,F osztályú. Csak a DIC T és M modellekre: motor szerelési típusa B 14, IP 44,B osztályú. Alkalmas az S1 üzemmódra (folyamatos mûködés állandó terhelésnél). KIEGÉSZÍTÕK : - Beömlõ/kiömlõ oldali védõrács megfelelve az UNI9219- DIN31 szabványnak. - Külsõ hatásoknak ellenálló horganyzott acéllemezes motortámasz. IGÉNY SZERINT : - DIC három- vagy egyfázisú aszinkron motorral megfelelve az IEC34-IEC72 és 89/392EEC- 89/336EEC- 73/23EEC nemzetközi szabványoknak, CE minõsítés, formája B3/5, IP 55, F osztályú ( DIC MEC ). - Korrózióálló acél (AISI 4) kivitel (DIC INOX), lásd fejezet. - Magas hõmérsékletû verzió, max. 1 C (DIC- AT). - Szikrabiztos verzió alumínium járókerékkel NV 5 ANIMA-COAER szerint B osztály (DIC- AS) - Robbanásbiztos verzió egy- vagy háromfázisú aszinkron EEx-d IIB T3 motorral megfelel a IEC34- IEC72- IEC79 és 89/392EEC- 89/336EEC EEC nemzetközi szabványoknak, CESI, CE minõsítés, IP 55, F osztályú ( DIC- ATEX ). SZERELÉS : A motor névleges felvett áramától való eltérést megelõzendõ az elõre hajtott és a körhajlatú lapáttal szerelt ventilátorok csak csõvégre vagy rendszerbe szerelve - ideértve a csappantyút is - használandók, biztosítva ezzel a szükséges fojtást. Ez feltétele egy korrekt módon tervezett rendszer mûködésipont beállításának. GENERAL DESCRIPTION The centrifugal fans of the DIC series are designed fo conveying clean air and not dusty smoke, up to the max. temperature of C. They are installed in all industrial applications where small air volumes and limited pressures are required. The motor is directly coupled to the wheel. The casing is easily adjustable to desired discharge angle by 45 steps, including 1 and 225 positions. CONSTRUCTION - Volute in folded steel sheet, protected against the atmospheric agents by epoxy paint. - Forward curved single inlet wheel (sirocco), in galvanized steel sheet, constant width. - Execution 5 (with impeller direct coupled on flanged motor), rotation LG2. Three-phase or single-phase asynchronous motor according to IEC34-IEC72 and 89/392EEC- 89/336EEC-73/23EEC standards, CE marked Form B3/5, IP55, class F. Only for DIC T and M: motor mounting type B14, IP44, class B. All suitable for S1 service (continuous working at constant load). ACCESSORIES - Inlet and outlet protection guard according to UNI9219-DIN31 standard, protected against atmospheric agents by epoxy paint. - Motor support in steel sheet protected against atmospheric agents by epoxy paint. UPON REQUEST - DIC with three-phase or single-phase asynchronous motor according to international standards IEC34-IEC72 and 89/392EEC- 89/336EEC-73/23EEC, CE marked. Form B3/5, IP55, class F (DIC MEC). - Corrosion resistant version, with case, flanges and wheel in stainless steel AISI4 (DIC-INOX) see section. - Version suitable to convey hot gases, maximum 1 C (DIC-AT). - Spark proof version, class B, according to table NV5 ANIMA-COAER (DIC-AS). - Explosion proof version, with three-phase or single-phase asynchronous motor type EEx-d IIB T3, according to international standards IEC34- IEC72- IEC79 and 89/392EEC-89/336EEC- 73/23EEC, with CESI certificate, CE marked, IP55, class F (DIC-ATEX). INSTALLATION The centrifugal fans with forward curved blades and radial blades must always work connected to ducts or systems, which with their resistance (for example setting shutters), can limit the air flow to reach the absorbed current values rated on the motor plate. In a system correctly projected such condition corresponds to the working point. 5 / 2

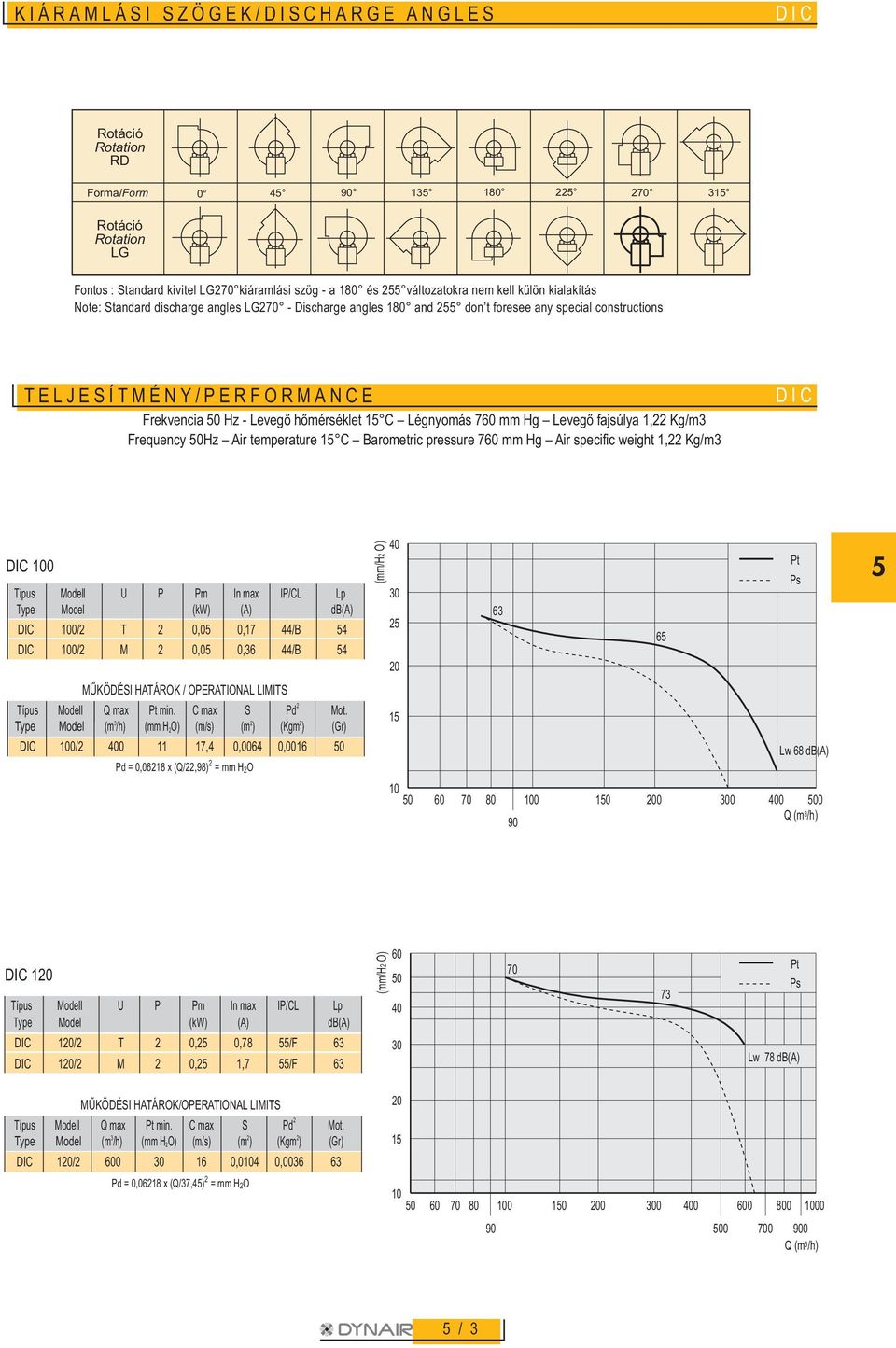

3 KIÁRAMLÁSI SZÖGEK/DISCHARGE ANGLES DIC Rotáció Rotation RD Forma/Form Rotáció Rotation LG Fontos : Standard kivitel LG2 kiáramlási szög - a 1 és 255 változatokra nem kell külön kialakítás Note: Standard discharge angles LG2 - Discharge angles 1 and 255 don t foresee any special constructions TELJESÍTMÉNY/PERFORMANCE Frekvencia Hz - Levegõ hõmérséklet C Légnyomás 7 mm Hg Levegõ fajsúlya 1,22 Kg/m3 Frequency Hz Air temperature C Barometric pressure 7 mm Hg Air specific weight 1,22 Kg/m3 DIC DIC DIC /2 T 2 0,05 0,17 44/B 54 DIC /2 M 2 0,05 0,36 44/B 54 (mm/h2 O) DIC / ,4 0,0064 0,0016 Pd = 0,06218 x (Q/22,98) 2 = mm H 2O Lw 68 db(a) DIC 1 DIC 1/2 T 2 0,25 0,78 55/F 63 DIC 1/2 M 2 0,25 1,7 55/F 63 (mm/h2 O) 73 Lw 78 db(a) MÛKÖDÉSI HATÁROK/OPERATIONAL LIMITS DIC 1/ ,04 0, Pd = 0,06218 x (Q/37,45) 2 = mm H 2O / 3

4 TELJESÍTMÉNY/PERFORMANCE DIC Frekvencia Hz - Levegõ hõmérséklet C Légnyomás 7 mm Hg Levegõ fajsúlya 1,22 Kg/m3 Frequency Hz Air temperature C Barometric pressure 7 mm Hg Air specific weight 1,22 Kg/m3 DIC 1 DIC 1/2 T 2 0, /F 68 DIC 1/2 M 2 0, /F 68 (mm/h2o) Lw db(a) DIC 1/ ,9 0,014 0, Pd = 0,06218 x (Q/,13) 2 = mm H 2O DIC 1 DIC 1/2 T 2 0,75 1,9 55/F DIC 1/2 M 2 0,75 5,2 55/F DIC 1/ ,4 0,018 0,04 Pd = 0,06218 x (Q/65,61) 2 = mm H 2O (mm/h2o) Lw 84 db(a) DIC 1 DIC 1/2 T 2 1,1 2,8 55/F 72 DIC 1/2 M 2 1,1 6,2 55/F 72 DIC 1/2,4 0,022 0,02 Pd = 0,06218 x (Q/78,85) 2 = mm H 2O (mm/h2o) Lw 86 db(a) / 4

5 MÉRETEK / DIMENSIONS DIC C D E F B A Típus/Type A B C D E F Kg DIC DIC DIC DIC DIC BEÖMLÕ CSONK / INLET Æn n i Æl Típus/Type Æn h Æm i Æl DIC DIC DIC DIC DIC h Æ m KIÖMLÕ CSONK / OUTLET c Típus/Type a b c d e f g DIC d a e DIC DIC DIC DIC b f n 4 Æg 5 / 5

6 KIEGÉSZÍTÕK / ACCESSORIES DIC MOTORTÁMASZ / MOTOR SUPPORT B C A n 4 Æ B C Típus/Type A B C Kg , ,5 Fontos : DIC standard nem igényel motortámaszt, szükség esetén használható DIC MEC Note: DIC standard doesn t foresee the motor support, in case of necessity use DIC MEC. KIMENÕ OLDALI RÁCS/OUTLET GUARD Típus/Type A B C D Kg , , ,13 A , ,2 n 4 Æ8 D BEMENÕ OLDALI RÁCS/INLET GUARD Típus/Type ÆA Kg 0,04 ÆA , ,07 5 / 6

7 AL Direkthajtású elõrehajló lapátú centrifugális ventilátorok Forward curved blade centrifugal fans ÁLTALÁNOS LEÍRÁS: Az AL sorozat ventilátorai alapvetõen lakó és ipari épületek fûtõ, szellõzõ és légkondicionáló rendszereihez lettek kialakítva. Tiszta levegõ és pormentes füst elszívására alkalmasak Cig. A járókerék közvetlen menesztett (4-es típus). A szabvány méretsor 8 tagú 4 mm járókerék átmérõig. A kiömlõ csonk minden méretnél 45 -os lépésekben állítható kivéve a 1 és 225 -os állást. GENERAL DESCRIPTION The fans of the AL series find their main application in commercial and industrial ventilation plants, heating and airconditioning. They can convey clean air and light smoke with maximum temperature of C. The series is based on 8 sizes with impeller diameter from to 4 mm. All sizes are available with adjustable discharge angle at 45 steps, excluding orientations 1 and 225 which require a special construction. KIALAKÍTÁS: - Epoxi-szinterezett korcolt acéllemez csigaház. - Egy beömlõ oldal, elõrehajló lapát (sirocco), al 3 típusú horganyzott epoxi szinterezett acéllemezbõl 355-tõl a 4 típusig. - 4-es kialakítás (járókerék közvetlenül a B3 motorral kapcsolatban), standard elforgatás LG2. - Három- vagy egyfázisú aszinkron motor megfelelve az IEC34-IEC72 és 89/392EEC 89 /336EEC-73/23EEC szabványoknak, CE minõsítés, formája B/3, IP 55, E osztályú. Alkalmas az S1 üzemmódra (folyamatos mûködés állandó terhelésre). KIEGÉSZÍTÕK: - Beömlõ/kiömlõ oldali védõrács megfelelve az UNI9219DIN31 szabványnak, külsõ hatásoknak ellenálló. - Beömlõ oldali csatlakozó acéllemezbõl, külsõ hatásoknak ellenálló. IGÉNY SZERINT: - Egyfázisú aszinkron motoros verzió megfelelve az IEC34-IEC72 és 89/336EEC- 72/23EEC nemzetközi szabványoknak, CE minõsítés. Forma B3 típusú, IP 55, F osztályú. - Szikrabiztos verzió NV 5 ANIMA-COAER szerint C osztály (AL-AS). - Robbanásbiztos verzió egy- vagy háromfázisú aszinkron EEx-d IIB T3 motorral (AL-ATEX) megfelelve a EC34-IEC72-IEC79 és 89/392EEC- 89/336EEC-73/23EEC nemzetközi szabványoknak,cesi,ce minõsítés, IP 55, F osztály ( AL ATEX ). SZERELÉS : A motor névleges felvett áramától való eltérést megelõzendõ az elõre hajtott és a körhajlatú lapáttal szerelt ventilátorok csak csõvégre vagy rendszerbe szerelve - ideértve a csappantyút is - használandók, biztosítva ezzel a szükséges fojtást. Ez feltétele egy korrekt módon tervezett rendszer mûködésipont beállításának. CONSTRUCTION - Volute in folded steel sheet, protected against atmospheric agents by epoxy paint. - Single inlet, single width, forward curved blade wheel (sirocco), manufactured in galvanized steel sheet from type al 3, in steel sheet with welded blade epoxy paint from type 355 al 4. - Execution 4 (with impeller directly coupled to a pad mounted B3 motor), standard rotation LG2. - Three-phase or single-phase asynchronous motor according to IEC34-IEC72 and 89/392EEC- 89/336EEC-73/23EEC standards, CE marked. Form B3, IP55, class F. Suitable for S1 service (continuous working at constant load). ACCESSORIES - Inlet and outlet protection guard manufactured according to UNI9219-DIN31 standard and protected against atmospheric agents. - Round inlet adapter, in steel sheet protected against atmospheric agents. UPON REQUEST - Version with single-phase asynchronous motor according to international standards IEC34-IEC72 and 89/392EEC-89/336EEC-73/23EEC, CE marked. Mounting type B3, IP55, class F. - Spark proof version, class C, according to table NV5 ANIMA-COAER (AL-AS). - Explosion proof version, with three-phase or single-phase asynchronous motor type EEx-d IIB T3, according to international norms IEC34- IEC72- IEC79 and 89/392EEC-89/336EEC- 73/23EEC, with CESI certificate and marked CE. IP55, class F (AL-EX). INSTALLATION The centrifugal fans with forward curved blades and radial blades must always work connected to ducts or systems, which with their resistance (for example setting shutters), can limit the air flow to reach the absorbed current values rated on the motor plate. In a system correctly projected such condition corresponds to the working point. 5 / 7

8 KIÁRAMLÁSI SZÖGEK /DISCHARGE ANGLES AL Rotáció Rotation RD Forma/Form (*) 225 (*) 2 3 Rotáció Rotation LG Fontos : Standard kivitel kiáramlási szög LG2 / Note: Standard discharge angles LG2 (*) Speciális konstrukciót igényel/request special contruction TELJESÍTMÉNY/PERFORMANCE AL Frekvencia Hz - Levegõ hõmérséklet C Légnyomás 7 mm Hg Levegõ fajsúlya 1,22 Kg/m3 Frequency Hz Air temperature C Barometric pressure 7 mm Hg Air specific weight 1,22 Kg/m3 AL (mm/h2 O) 1 / Lw db(a) AL /2 T 2 1,1 2,8 55/F 75 AL /4 T 4 0,25 0,96 55/F 58 /4 AL /2 116,6 0,0243 0, Lw db(a) AL /4 17,1 0,0243 0,02 71 Pd = 0,06218 x (Q/87,48) 2 = mm H 2O AL 225 AL 225/2 T 2 2,2 5,1 55/F 77 AL 225/4 T 4 0,55 1,6 55/F 64 (mm/h2 O) 1 225/ / Lw db(a) Type Model (m 2 /h) (mm H2O) (m/s) (m 2 ) (Kgm 2 ) (Gr) 74 Lw db(a) AL 225/2 1 22,4 0,03 0,032 L AL 225/4 22,4 0,03 0,032 Pd = 0,06218 x (Q/111,6) 2 = mm H 2O / 8

9 TELJESÍTMÉNY / PERFORMANCE Frekvencia Hz - Levegõ hõmérséklet C Légnyomás 7 mm Hg Levegõ fajsúlya 1,22 Kg/m3 Frequency Hz Air temperature C Barometric pressure 7 mm Hg Air specific weight 1,22 Kg/m3 AL AL 2 AL 2/2 T /F AL 2/4 T 4 0, /F 65 AL 2/6 T 6 0,37 1,2 55/F 56 AL 2/ ,6 0,0385 0,072 L AL 2/ ,6 0,0385 0,072 AL 2/6 0 14,4 0,0385 0,072 Pd = 0,06218 x (Q/138,6) 2 = mm H 2O (mm/h2o) 0 1 2/2 2/4 2/ Lw db(a) Lw db(a) 75 Lw db(a) AL 2 AL 2/4A T 4 1,5 3,7 55/F 68 AL 2/4B T 4 1,1 2,8 55/F 67 AL 2/6 T 6 0,75 2,5 55/F 59 AL 2/4A ,07 0,12 L AL 2/4B 55 19,2 0,07 0,12 S AL 2/6 18,3 0,07 0,12 S Pd = 0,06218 x (Q/182,52) 2 = mm H 2O (mm/h2 O) 1 5 2/6 65 2/ ,1 kw 1,5 kw Lw db(a) Lw db(a) AL 3 AL 3/4A T 4 3 6,7 55/F 73 AL 3/4B T 4 2,2 5,3 55/F 72 AL 3/6 T 6 1,1 3,4 55/F 63 AL 3/4A ,0645 0,2 L AL 3/4B ,4 0,0645 0,2 L AL 3/ ,5 0,0645 0,2 L Pd = 0,06218 x (Q/232,2) 2 = mm H 2O (mm/h2 O) 1 5 3/6 3/ Lw db(a) ,2 kw 3 kw 75 Lw db(a) Q (m 4 /h) 5 / 9

10 TELJESÍTMÉNY / PERFORMANCE Frekvencia Hz - Levegõ hõmérséklet C Légnyomás 7 mm Hg Levegõ fajsúlya 1,22 Kg/m3 Frequency Hz Air temperature C Barometric pressure 7 mm Hg Air specific weight 1,22 Kg/m3 AL AL 355 AL 355/4A T 4 4 9,4 55/F 76 AL 355/4B T 4 3 6,7 55/F 75 AL 355/6 T 6 1,5 4,2 55/F 67 AL 355/8 T 8 0,75 2,6 55/F 61 AL 355/4A 80 28,9 0,0816 0,8 112M AL 355/4B 00 23,8 0,0816 0,8 L AL 355/ ,4 0,0816 0,8 L AL 355/ ,5 0,0816 0,8 L Pd = 0,06218 x (Q/293,76) 2 = mm H 2O (mm/h2o) /6 355/8 355/ kw 74 Lw db(a) 4 kw 86 Lw db(a) Lw db(a) AL 0 AL 0/4A T 4 7,5,4 55/F 81 AL 0/4B T 4 5, /F AL 0/6 T 6 2,2 5,3 55/F 71 AL 0/8 T 8 1,1 4 55/F 65 AL 0/4A ,4 0,4 1,4 132M AL 0/4B ,4 0,4 1,4 132S AL 0/ ,2 0,4 1,4 112M AL 0/ ,7 0,4 1,4 L Pd = 0,06218 x (Q/374,22) 2 = mm H 2O (mm/h2o) 1 0/ /6 0 0/ Lw db(a) Q(m 3 /h) ,5 kw 7,5 kw 84 Lw db(a) 86 Lw db(a) AL 4 AL 4/4A T ,3 55/F 79 AL 4/4B T 4 7,5,4 55/F 78 AL 4/6 T /F 71 AL 4/8 T 8 2,2 6,8 55/F 66 Tipe Model (m 3 /h) (mm H2O) (m/s) (m 2 ) (Kgm 2 ) (Gr) AL 4/4A ,1 2,8 132M AL 4/4B 1 22,6 0,1 2,8 132M AL 4/6 25,8 0,1 2,8 132M AL 4/ ,4 0,1 2,8 132S Pd = 0,06218 x (Q/464,) 2 = mm H 2O (mm/h2o) 2 7,5 kw 9 kw 4/ Lw db(a) 82 4/6 81 4/ Lw db(a) Lw db(a) /

11 MÉRETEK / DIMENSIONS AL Frekvencia Hz - Levegõ hõmérséklet C Légnyomás 7 mm Hg Levegõ fajsúlya 1,22 Kg/m3 Frequency Hz Air temperature C Barometric pressure 7 mm Hg Air specific weight 1,22 Kg/m3 KIÖMLÕ OLDAL/OUTLET F G A B h n Æ h n 12 Æ E D C H n 4 ÆM L g c c b e f a d g c c b a e e f d AL -3 AL BEÖMLÕ OLDAL/INLET n 8 Æn I Æi ÆI Æm Típus/Type A B C D E F G H I L M Kg AL / AL / AL 225/ AL 225/ AL 2/ AL 2/ AL 2/ AL 2/ AL 2/ AL 2/ AL 3/ AL 3/ AL 3/ AL 355/ AL 355/ AL 355/ AL 355/ AL 0/ AL 0/ AL 0/ AL 0/8 4 AL 455/ AL 455/ AL 455/ AL 455/ KIÖMLÕ OLDAL/OUTLET Típus/Type a b c d e f g h AL AL AL AL AL AL AL AL BEÖMLÕ OLDAL/INLET Típus/Type Æ i Æ l Æ m Æ n AL M6 AL M6 AL M6 AL M8 AL M8 AL M8 AL M8 AL M8 5 / 11

12 KIEGÉSZÍTÕK / ACCESSORIES AL BEÖMLÕ OLDALI CSATLAKOZÓ / ROUND INLET n 8 ÆC ÆB ÆA Típus/Type A B C Kg , , , , , ,3 BEÖMLÕ OLDALI VÉDÕRÁCS / INLET GUARD E F B A n C ÆD Típus/Type A B C D E F Kg , , , , , , , ,8 KIÖMLÕ OLDALI VÉDÕRÁCS / OUTLET GUARD B Típus/Type A B Kg ÆA , , , , , , , ,1 5 / 12

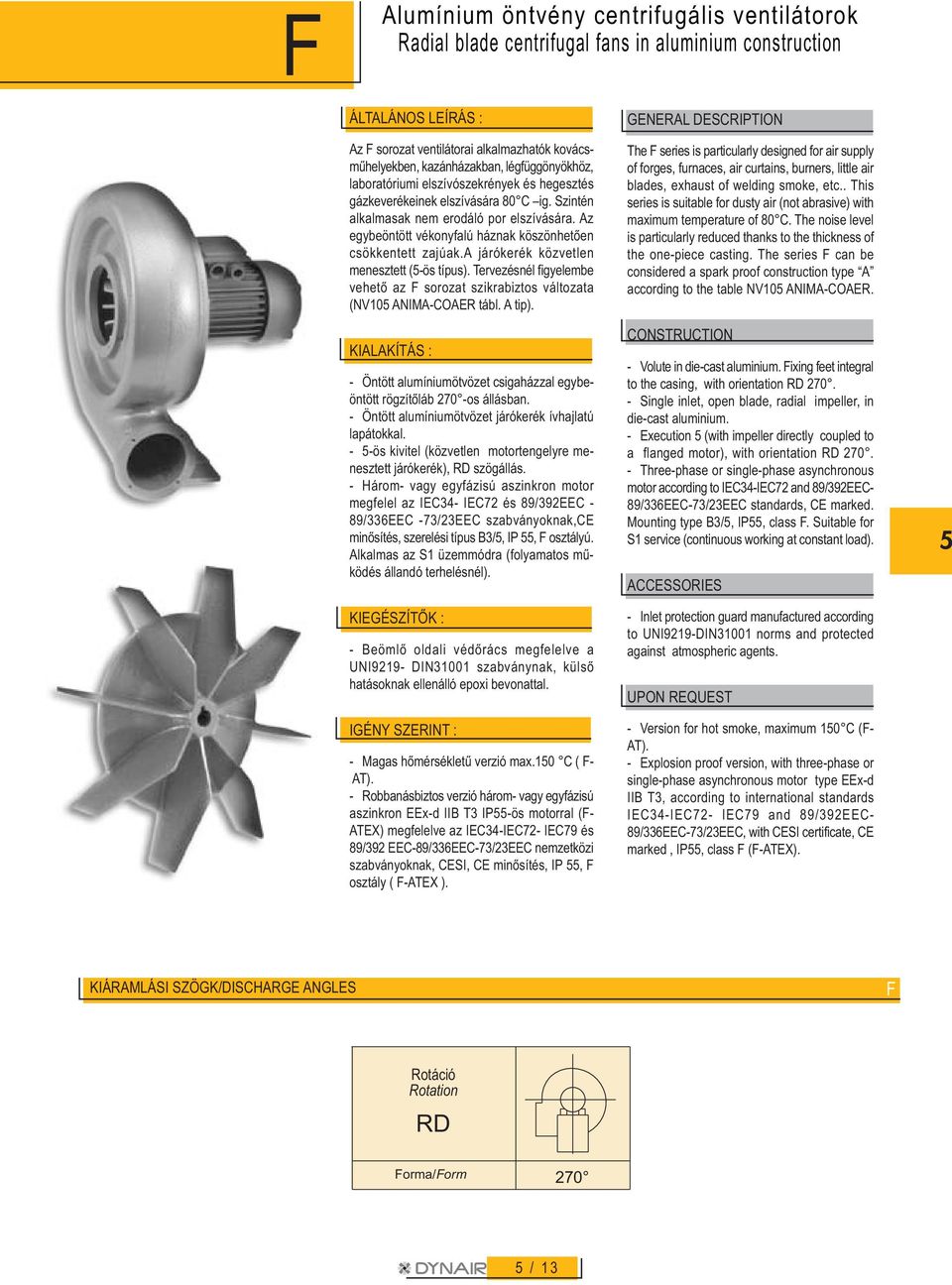

13 F Alumínium öntvény centrifugális ventilátorok Radial blade centrifugal fans in aluminium construction ÁLTALÁNOS LEÍRÁS : Az F sorozat ventilátorai alkalmazhatók kovácsmûhelyekben, kazánházakban, légfüggönyökhöz, laboratóriumi elszívószekrények és hegesztés gázkeverékeinek elszívására C ig. Szintén alkalmasak nem erodáló por elszívására. Az egybeöntött vékonyfalú háznak köszönhetõen csökkentett zajúak.a járókerék közvetlen menesztett (5-ös típus). Tervezésnél figyelembe vehetõ az F sorozat szikrabiztos változata (NV5 ANIMA-COAER tábl. A tip). KIALAKÍTÁS : - Öntött alumíniumötvözet csigaházzal egybeöntött rögzítõláb 2 -os állásban. - Öntött alumíniumötvözet járókerék ívhajlatú lapátokkal. - 5-ös kivitel (közvetlen motortengelyre menesztett járókerék), RD szögállás. - Három- vagy egyfázisú aszinkron motor megfelel az IEC34- IEC72 és 89/392EEC - 89/336EEC -73/23EEC szabványoknak,ce minõsítés, szerelési típus B3/5, IP 55, F osztályú. Alkalmas az S1 üzemmódra (folyamatos mûködés állandó terhelésnél). KIEGÉSZÍTÕK : - Beömlõ oldali védõrács megfelelve a UNI9219- DIN31 szabványnak, külsõ hatásoknak ellenálló epoxi bevonattal. IGÉNY SZERINT : - Magas hõmérsékletû verzió max.1 C ( F- AT). - Robbanásbiztos verzió három- vagy egyfázisú aszinkron EEx-d IIB T3 IP55-ös motorral (F- ATEX) megfelelve az IEC34-IEC72- IEC79 és 89/392 EEC-89/336EEC-73/23EEC nemzetközi szabványoknak, CESI, CE minõsítés, IP 55, F osztály ( F-ATEX ). GENERAL DESCRIPTION The F series is particularly designed for air supply of forges, furnaces, air curtains, burners, little air blades, exhaust of welding smoke, etc.. This series is suitable for dusty air (not abrasive) with maximum temperature of C. The noise level is particularly reduced thanks to the thickness of the one-piece casting. The series F can be considered a spark proof construction type A according to the table NV5 ANIMA-COAER. CONSTRUCTION - Volute in die-cast aluminium. Fixing feet integral to the casing, with orientation RD 2. - Single inlet, open blade, radial impeller, in die-cast aluminium. - Execution 5 (with impeller directly coupled to a flanged motor), with orientation RD 2. - Three-phase or single-phase asynchronous motor according to IEC34-IEC72 and 89/392EEC- 89/336EEC-73/23EEC standards, CE marked. Mounting type B3/5, IP55, class F. Suitable for S1 service (continuous working at constant load). ACCESSORIES - Inlet protection guard manufactured according to UNI9219-DIN31 norms and protected against atmospheric agents. UPON REQUEST - Version for hot smoke, maximum 1 C (F- AT). - Explosion proof version, with three-phase or single-phase asynchronous motor type EEx-d IIB T3, according to international standards IEC34-IEC72- IEC79 and 89/392EEC- 89/336EEC-73/23EEC, with CESI certificate, CE marked, IP55, class F (F-ATEX). KIÁRAMLÁSI SZÖGK/DISCHARGE ANGLES F Rotáció Rotation RD Forma/Form 2 5 / 13

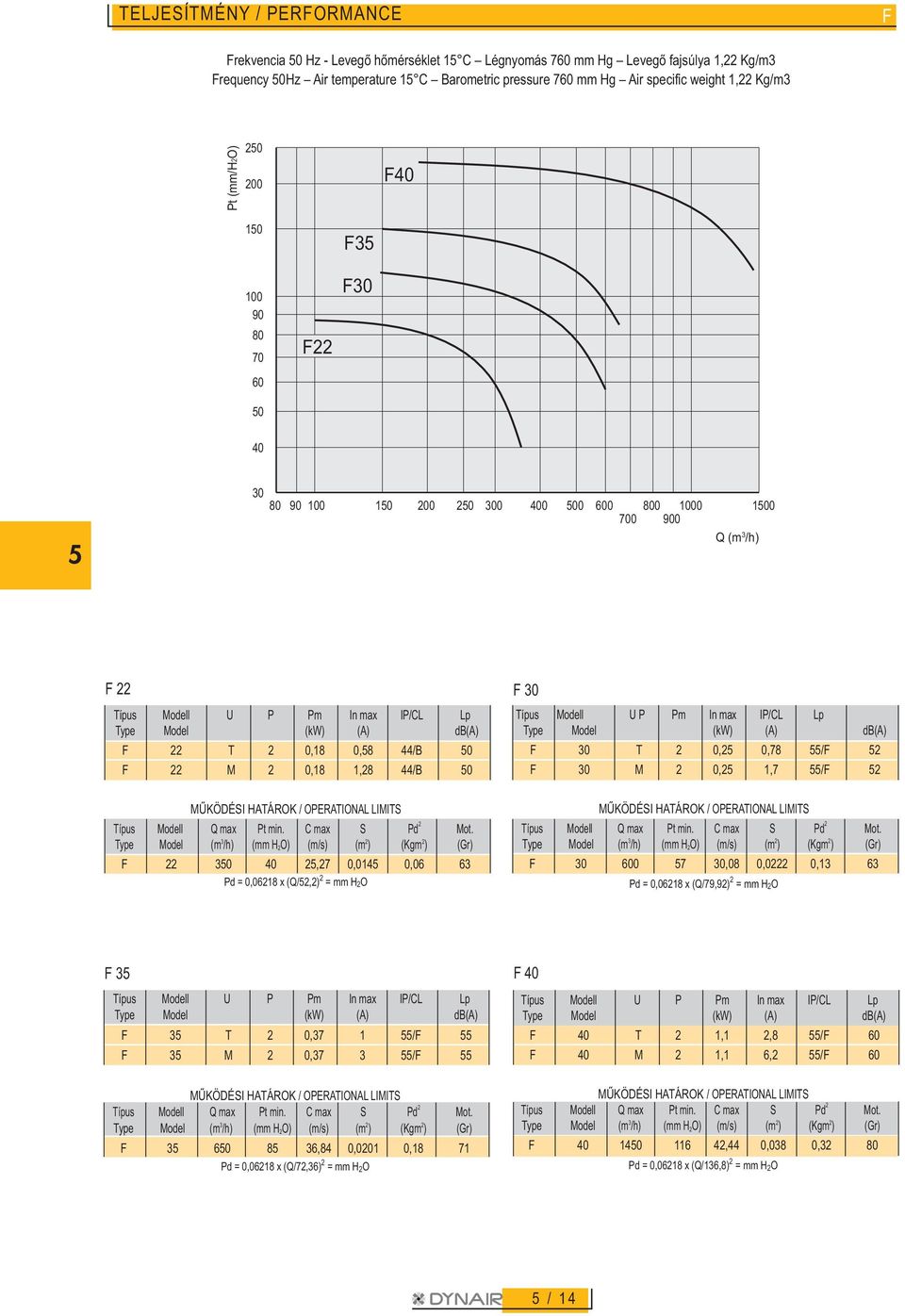

14 TELJESÍTMÉNY / PERFORMANCE F Frekvencia Hz - Levegõ hõmérséklet C Légnyomás 7 mm Hg Levegõ fajsúlya 1,22 Kg/m3 Frequency Hz Air temperature C Barometric pressure 7 mm Hg Air specific weight 1,22 Kg/m3 (mm/h2o) 2 F 1 F22 F35 F F 22 F 22 T 2 0,18 0,58 44/B F 22 M 2 0,18 1,28 44/B F ,27 0,0145 0,06 63 Pd = 0,06218 x (Q/52,2) 2 = mm H 2O F F T 2 0,25 0,78 55/F 52 F M 2 0,25 1,7 55/F 52 F 0 57,08 0,0222 0,13 63 Pd = 0,06218 x (Q/79,92) 2 = mm H 2O F 35 F 35 T 2 0, /F 55 F 35 M 2 0, /F 55 F ,84 0,01 0,18 71 Pd = 0,06218 x (Q/72,36) 2 = mm H 2O F F T 2 1,1 2,8 55/F F M 2 1,1 6,2 55/F F ,44 0,038 0,32 Pd = 0,06218 x (Q/136,8) 2 = mm H 2O 5 / 14

15 I MÉRETEK / DIMENSIONS F A B G E L M F D H C n 2Æ KIÖMLÕ OLDAL / OUTLET BEÖMLÕ OLDAL / INLET n 4 M6 n 4 Æe Æa Æb Æc Æd Típus/Type A B C D E F G H I L M a b c d e Kg F M6 F M6 12 F M6 F M /

16 JELMAGYARÁZAT/LEGEND PS = Statikus nyomás( mm/h2o ) PD = Dinamikus nyomás ( mm/h2o ) = Totál nyomás ( mm/h2o ) Q = Légszállítás ( m3/h) U = Névleges feszültség ( V ) M = Névleges feszültség és frekvencia egy fázisra ( 2 V Hz) T = Névleges feszültség és frekvencia három fázisra ( 0 V Hz ) Rpm = Motor névleges fordulatszáma Pm = Motor teljesítmény ( KW ) In = Felvett áram névleges értéke ( A ) IP = Motor mechanikai védelme CI = Motor szigetelési osztálya S = Külsõ felület ( m2 ) C = Légsebesség ( m/s ) Pd2 = Forgórész tehetetlenségi nyomatéka ( Kgm2 ) Lp = Hangnyomás szintje ( db ) Lw = Hangerõsség ( db ) Reg. = Fordulatszámszabályzó P = n Pólusok 2 pólus = 00 rpm 4 pólus = rpm 6 pólus = 0 rpm 8 pólus = 7 rpm Figyelem: Hangnyomás szintje szabadtérben mérve a ventilátor közepétõl 1,5m távolságban minden irányban, csõre csatlakozó külsõ és belsõ elszívó résszel. Fontos: kiválasztásnál lényeges figyelembe venni, hogy a ventilátor zajértéke nagyobb lesz ha nincs szabadtérben mérve, mint a feltûntetett értékek. Teljesített szabványok: Teljesítmény tesztek megfelelnek adin24163 szabványnak - Akusztikai tesztek megfelelnek a DIN45635T38 szabványnak. = Static pressure (mm/h 2 O) Pd = Dynamic pressure (mm/h2o) = Total pressure (mm/h2o) Q = Air delivery (m 3 /h) U = Rated voltage (V) M = Rated voltage and frequency single-phase (2V-Hz) T = Rated voltage and frequency three-phase (0V-Hz) rpm = Nominal motor speed Pm = Installed motor power (kw) In = Nominal absorbed current (A) IP = Motor mechanical protection Cl = Motor Insulation class S = Outlet area (m 2 ) C = Air velocity (m/s) Pd2 = Impeller inertia moment (Kgm 2 ) Lp = Sound pressure level (db) Lw = Sound power level (db) Reg. = Speed regulator P = n Poles 2 poles = 00 nominal rpm 4 poles = nominal rpm 6 poles = 0 nominal rpm 8 poles = 7 nominal rpm Attention: the sound pressure level is measured in free field at 1,5 m distance from the fan centre, in any direction, with inlet and outlet sides connected to duct. Note: when selecting it is necessary to keep in mind that the noise of the fan, if not measured in free field, will be higher than the shown values. Standards achieved: Performance tests according to DIN24163 standard - Acoustic tests according to DIN45635T38 standard ÁTALAKÍTÓ TÉNYEZÕK / CONVERSION FACTORS Teljesítmény/Power W kw CV W 1 0,001 0,00136 kw 0 1 1,36 CV 735,5 0, Nyomás/Pressure Pa mm/h 2 O in.wg Pa 1 0,1972 0,001 mm/h2o 9,7 1 0,0394 in.wg 249,09 25,4 1 Légszállítás/Flow rate m 3 /s m 3 /h cfm m 3 /s ,88 m 3 /h 0, ,5886 cfm 0, ,69 1 RENDELÉS / HOW TO ORDER Példa / Example: Típus / Type Modell / Model Feszültség / Voltage Rotáció / Rotation DIC 1/2 T LG 2 Példa / Example: Típus / Type Modell / Model Feszültség / Voltage Rotáció / Rotation AL 2/4 T LG 2 Példa / Example: Típus / Type Modell / Model Feszültség / Voltage F T Tel. (++39) (5 linee r.a.) fax (++39) dynair@dynair.it - Dynair S.r.l Lonato (Bs) - ITALY 5 / 16 Magyarországi importõr: 15 Budapest, Vaspálya u. /A Tel.: Fax: info@kompel.net
