Használati útmutató 1

Átírás

1 Használati útmutató 1

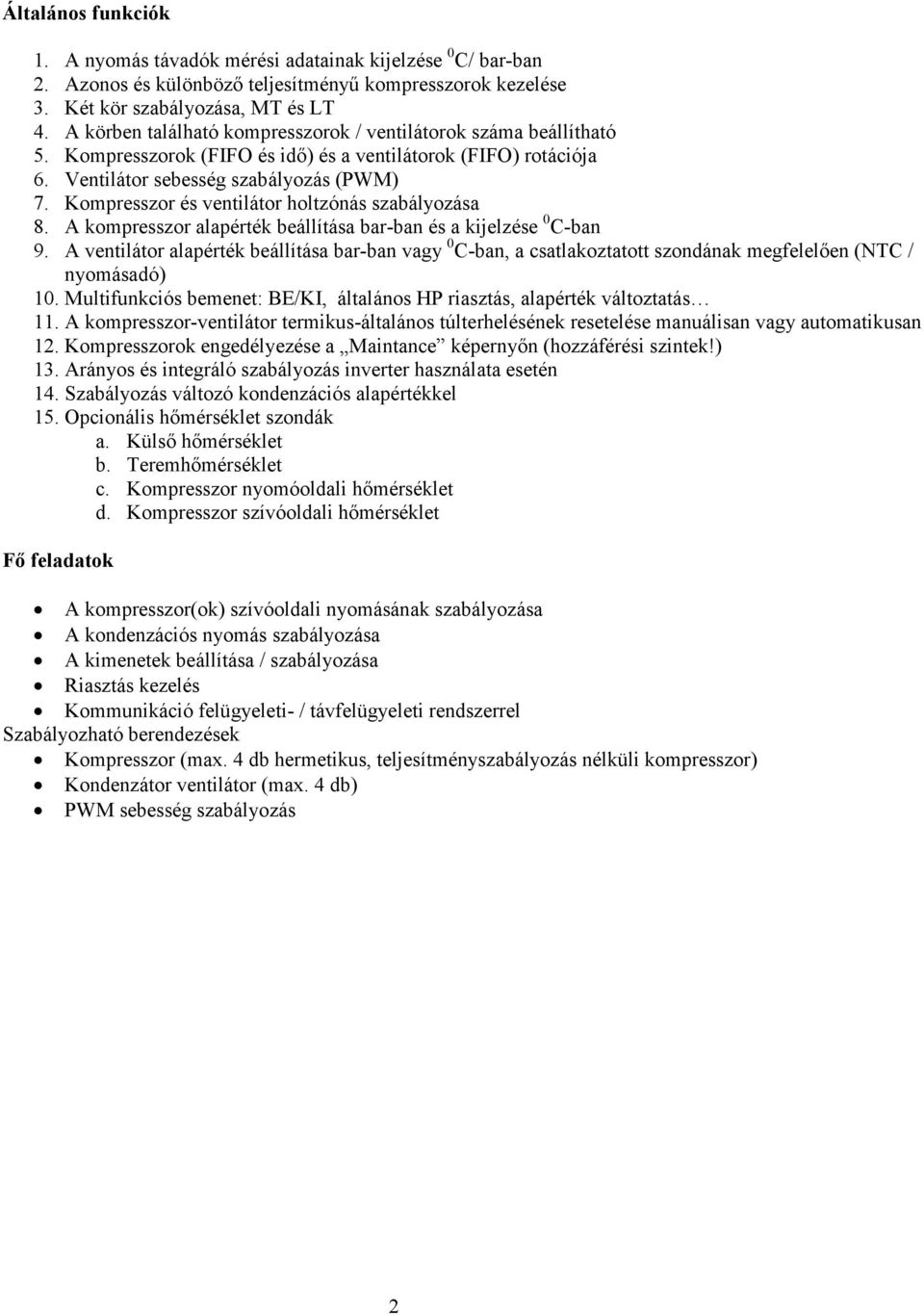

2 Általános funkciók 1. A nyomás távadók mérési adatainak kijelzése 0 C/ bar-ban 2. Azonos és különbözı teljesítményő kompresszorok kezelése 3. Két kör szabályozása, MT és LT 4. A körben található kompresszorok / ventilátorok száma beállítható 5. Kompresszorok (FIFO és idı) és a ventilátorok (FIFO) rotációja 6. Ventilátor sebesség szabályozás (PWM) 7. Kompresszor és ventilátor holtzónás szabályozása 8. A kompresszor alapérték beállítása bar-ban és a kijelzése 0 C-ban 9. A ventilátor alapérték beállítása bar-ban vagy 0 C-ban, a csatlakoztatott szondának megfelelıen (NTC / nyomásadó) 10. Multifunkciós bemenet: BE/KI, általános HP riasztás, alapérték változtatás 11. A kompresszor-ventilátor termikus-általános túlterhelésének resetelése manuálisan vagy automatikusan 12. Kompresszorok engedélyezése a Maintance képernyın (hozzáférési szintek!) 13. Arányos és integráló szabályozás inverter használata esetén 14. Szabályozás változó kondenzációs alapértékkel 15. Opcionális hımérséklet szondák a. Külsı hımérséklet b. Teremhımérséklet c. Kompresszor nyomóoldali hımérséklet d. Kompresszor szívóoldali hımérséklet Fı feladatok A kompresszor(ok) szívóoldali nyomásának szabályozása A kondenzációs nyomás szabályozása A kimenetek beállítása / szabályozása Riasztás kezelés Kommunikáció felügyeleti- / távfelügyeleti rendszerrel Szabályozható berendezések Kompresszor (max. 4 db hermetikus, teljesítményszabályozás nélküli kompresszor) Kondenzátor ventilátor (max. 4 db) PWM sebesség szabályozás 2

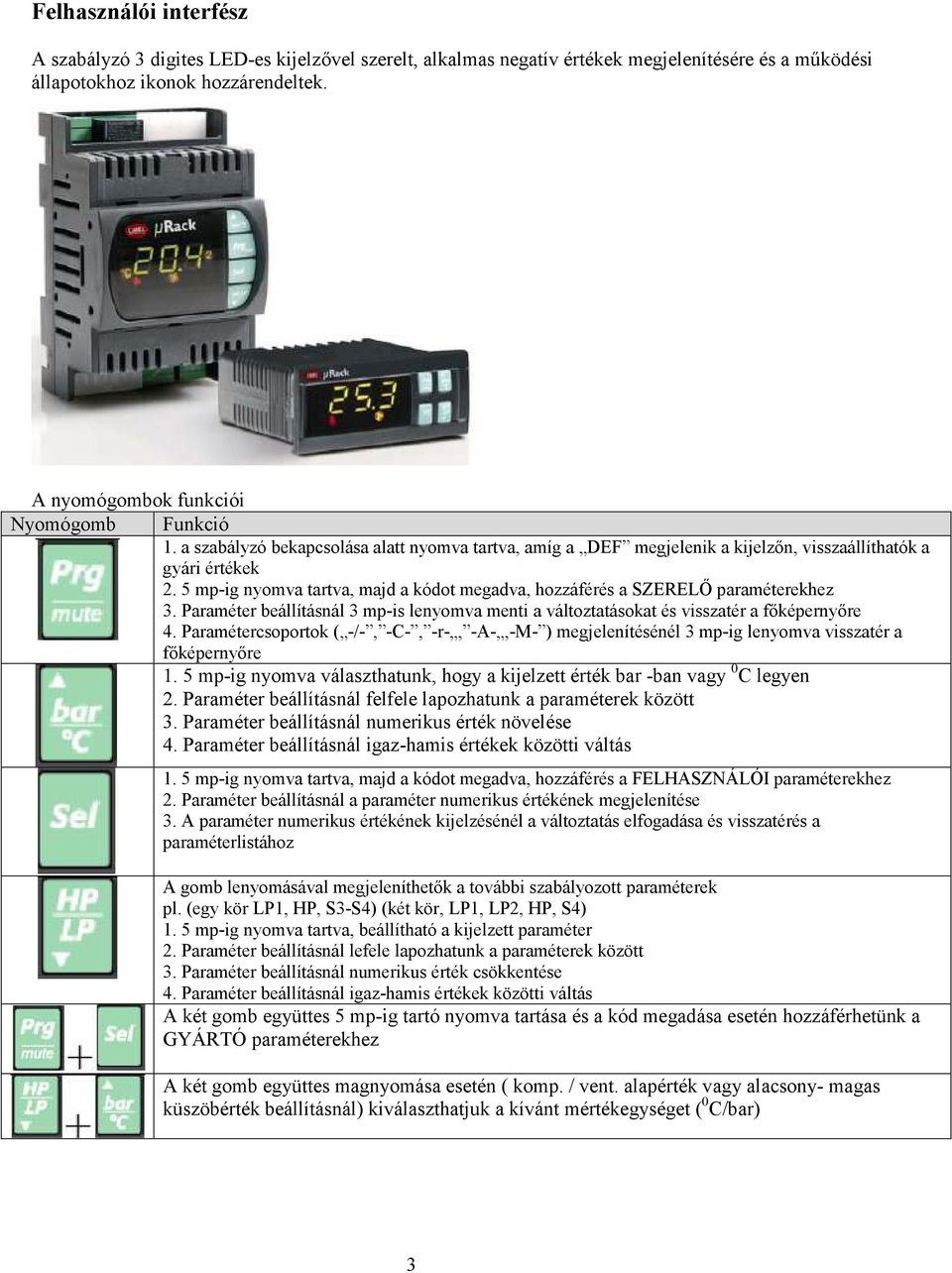

3 Felhasználói interfész A szabályzó 3 digites LED-es kijelzıvel szerelt, alkalmas negatív értékek megjelenítésére és a mőködési állapotokhoz ikonok hozzárendeltek. A nyomógombok funkciói Nyomógomb Funkció 1. a szabályzó bekapcsolása alatt nyomva tartva, amíg a DEF megjelenik a kijelzın, visszaállíthatók a gyári értékek 2. 5 mp-ig nyomva tartva, majd a kódot megadva, hozzáférés a SZERELİ paraméterekhez 3. Paraméter beállításnál 3 mp-is lenyomva menti a változtatásokat és visszatér a fıképernyıre 4. Paramétercsoportok ( -/-, -C-, -r-, -A-,-M- ) megjelenítésénél 3 mp-ig lenyomva visszatér a fıképernyıre 1. 5 mp-ig nyomva választhatunk, hogy a kijelzett érték bar -ban vagy 0 C legyen 2. Paraméter beállításnál felfele lapozhatunk a paraméterek között 3. Paraméter beállításnál numerikus érték növelése 4. Paraméter beállításnál igaz-hamis értékek közötti váltás 1. 5 mp-ig nyomva tartva, majd a kódot megadva, hozzáférés a FELHASZNÁLÓI paraméterekhez 2. Paraméter beállításnál a paraméter numerikus értékének megjelenítése 3. A paraméter numerikus értékének kijelzésénél a változtatás elfogadása és visszatérés a paraméterlistához A gomb lenyomásával megjeleníthetık a további szabályozott paraméterek pl. (egy kör LP1, HP, S3-S4) (két kör, LP1, LP2, HP, S4) 1. 5 mp-ig nyomva tartva, beállítható a kijelzett paraméter 2. Paraméter beállításnál lefele lapozhatunk a paraméterek között 3. Paraméter beállításnál numerikus érték csökkentése 4. Paraméter beállításnál igaz-hamis értékek közötti váltás A két gomb együttes 5 mp-ig tartó nyomva tartása és a kód megadása esetén hozzáférhetünk a GYÁRTÓ paraméterekhez A két gomb együttes magnyomása esetén ( komp. / vent. alapérték vagy alacsony- magas küszöbérték beállításnál) kiválaszthatjuk a kívánt mértékegységet ( 0 C/bar) 3

4 A kijelzın megjelenı ikonok jelentése Ikon Jelentés A kijelzett értékek bar-ban értendık A kijelzett értékek 0 C-ban értendık Aktív riasztás 1. Bekapcsolva miközben a GYÁRTÓ paramétereket állítjuk be 2. Ha villog a kompresszor beállított karbantartási idejét elérte 1. Ha a szívóoldali szonda értéke kijelzett 2. Ha villog és a Riasztás ikon is világít, az alábbi szívóoldali riasztások lehetségesek Magas / Alacsony hımérséklet, a szonda nem csatlakozatott 1. Ha a nyomóoldali szonda értéke kijelzett 2. Ha villog és a Riasztás ikon is világít, az alábbi nyomóoldali riasztások lehetségesek Magas hımérséklet, a szonda nem csatlakozatott 1. Bekapcsolva miközben a ventilátor paramétereket állítjuk be 2. Ha legalább 1 ventilátor üzemel 3. Ha villog és a Riasztás ikon is világít, akkor a ventilátor riasztás aktív 1. Bekapcsolva miközben a kompresszor paramétereket állítjuk be 2. Ha legalább 1 kompresszor üzemel 3. Ha villog és a Riasztás ikon is világít, akkor a kompresszor riasztás aktív 1. A numerikus értékhez rendelt kompresszor üzemel 2. Ha villog, akkor az adott kompresszor beléptetése folyamatban, de a védelmi idık még nem teltek le 3. Amennyiben a szabályzó csak ventilátorszabályozásra használt (( /01 =0), a ventilátorok állapotát mutatja A szabályzó indítása Elsı indítás A bekötés ellenırzése után, kapcsoljuk rá a feszültséget! Az elsı indítás után a szabályzó teszteli a kijelzıt, a paraméterek gyári értékre beállítottak. A konfiguráció: 2 kompresszor + 2 ventilátor + riasztás relé A szabályzó konfigurálása Az egység szabályozhat egy vagy két kört, a körönkénti kompresszorok / ventilátorok száma a /01 / /09 paraméterrel állítható be. A maximális szabályozott egységek száma (kompresszorok + ventillátorok) a relék számának megfelelıen 5. A kimenetekhez elıször a kompresszorokat utána a ventilátorokat rendeli hozzá a szabályzó. Ha 4 egységet szabályozunk (pl. 2 komp. és 2 vent.), az 5. relé riasztás reléként használható. Ha 5 egységet szabályozunk (pl. 2 komp. + 3 vent.) az 5. relé a ventilátor szabályozására használt. A ventilátorok sebessége is szabályozható a PWM kimenet segítségével. 4

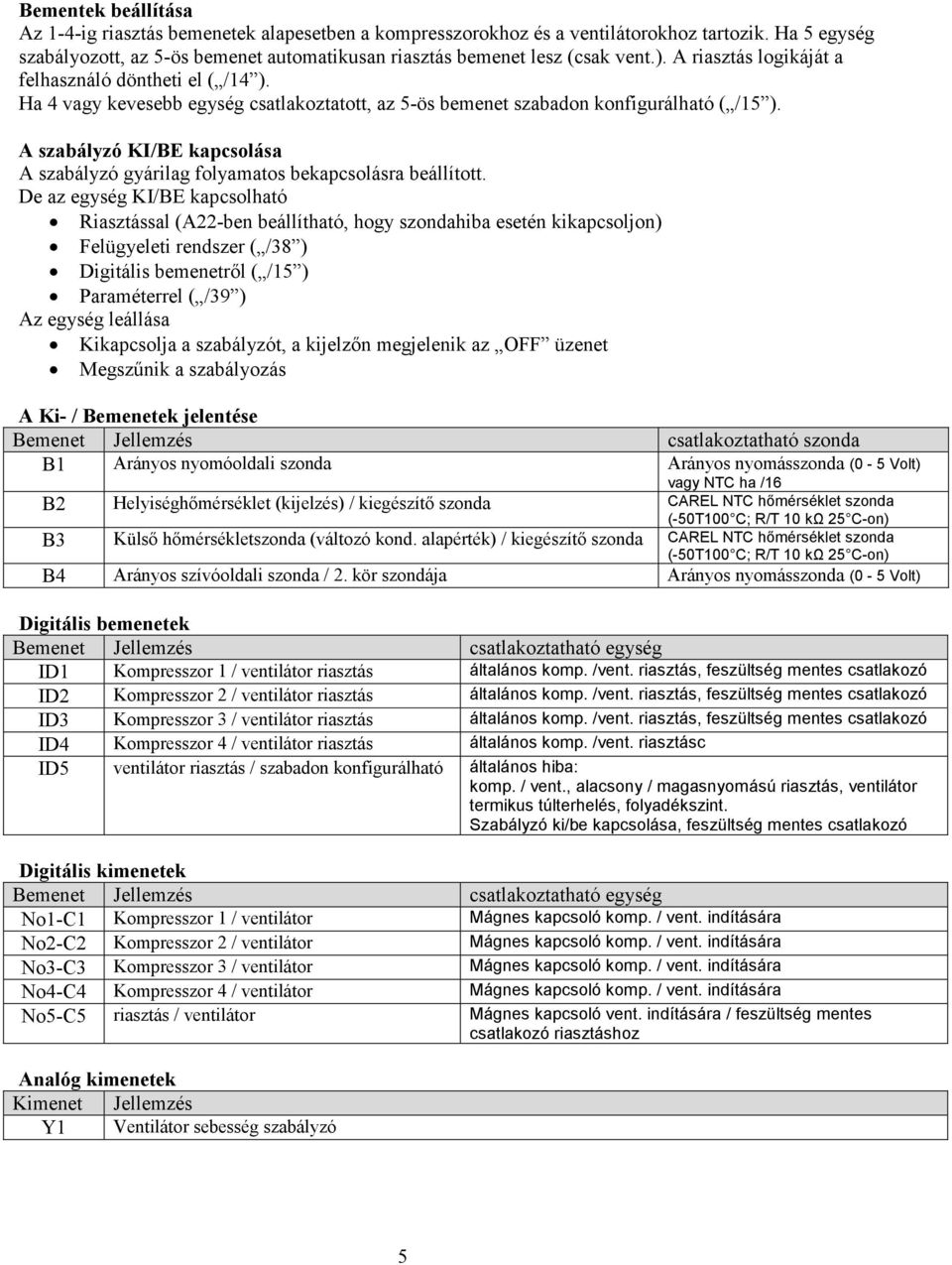

5 Bementek beállítása Az 1-4-ig riasztás bemenetek alapesetben a kompresszorokhoz és a ventilátorokhoz tartozik. Ha 5 egység szabályozott, az 5-ös bemenet automatikusan riasztás bemenet lesz (csak vent.). A riasztás logikáját a felhasználó döntheti el ( /14 ). Ha 4 vagy kevesebb egység csatlakoztatott, az 5-ös bemenet szabadon konfigurálható ( /15 ). A szabályzó KI/BE kapcsolása A szabályzó gyárilag folyamatos bekapcsolásra beállított. De az egység KI/BE kapcsolható Riasztással (A22-ben beállítható, hogy szondahiba esetén kikapcsoljon) Felügyeleti rendszer ( /38 ) Digitális bemenetrıl ( /15 ) Paraméterrel ( /39 ) Az egység leállása Kikapcsolja a szabályzót, a kijelzın megjelenik az OFF üzenet Megszőnik a szabályozás A Ki- / Bemenetek jelentése Bemenet Jellemzés csatlakoztatható szonda B1 Arányos nyomóoldali szonda Arányos nyomásszonda (0-5 Volt) vagy NTC ha /16 B2 Helyiséghımérséklet (kijelzés) / kiegészítı szonda CAREL NTC hımérséklet szonda (-50T100 C; R/T 10 kω 25 C-on) B3 Külsı hımérsékletszonda (változó kond. alapérték) / kiegészítı szonda CAREL NTC hımérséklet szonda (-50T100 C; R/T 10 kω 25 C-on) B4 Arányos szívóoldali szonda / 2. kör szondája Arányos nyomásszonda (0-5 Volt) Digitális bemenetek Bemenet Jellemzés csatlakoztatható egység ID1 Kompresszor 1 / ventilátor riasztás általános komp. /vent. riasztás, feszültség mentes csatlakozó ID2 Kompresszor 2 / ventilátor riasztás általános komp. /vent. riasztás, feszültség mentes csatlakozó ID3 Kompresszor 3 / ventilátor riasztás általános komp. /vent. riasztás, feszültség mentes csatlakozó ID4 Kompresszor 4 / ventilátor riasztás általános komp. /vent. riasztásc ID5 ventilátor riasztás / szabadon konfigurálható általános hiba: komp. / vent., alacsony / magasnyomású riasztás, ventilátor termikus túlterhelés, folyadékszint. Szabályzó ki/be kapcsolása, feszültség mentes csatlakozó Digitális kimenetek Bemenet Jellemzés csatlakoztatható egység No1-C1 Kompresszor 1 / ventilátor Mágnes kapcsoló komp. / vent. indítására No2-C2 Kompresszor 2 / ventilátor Mágnes kapcsoló komp. / vent. indítására No3-C3 Kompresszor 3 / ventilátor Mágnes kapcsoló komp. / vent. indítására No4-C4 Kompresszor 4 / ventilátor Mágnes kapcsoló komp. / vent. indítására No5-C5 riasztás / ventilátor Mágnes kapcsoló vent. indítására / feszültség mentes csatlakozó riasztáshoz Analóg kimenetek Kimenet Jellemzés Y1 Ventilátor sebesség szabályzó 5

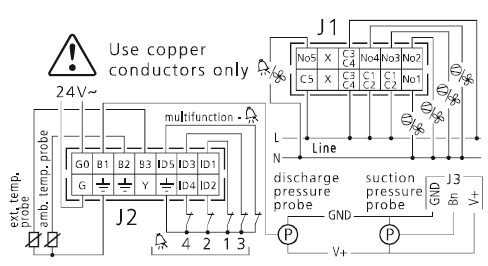

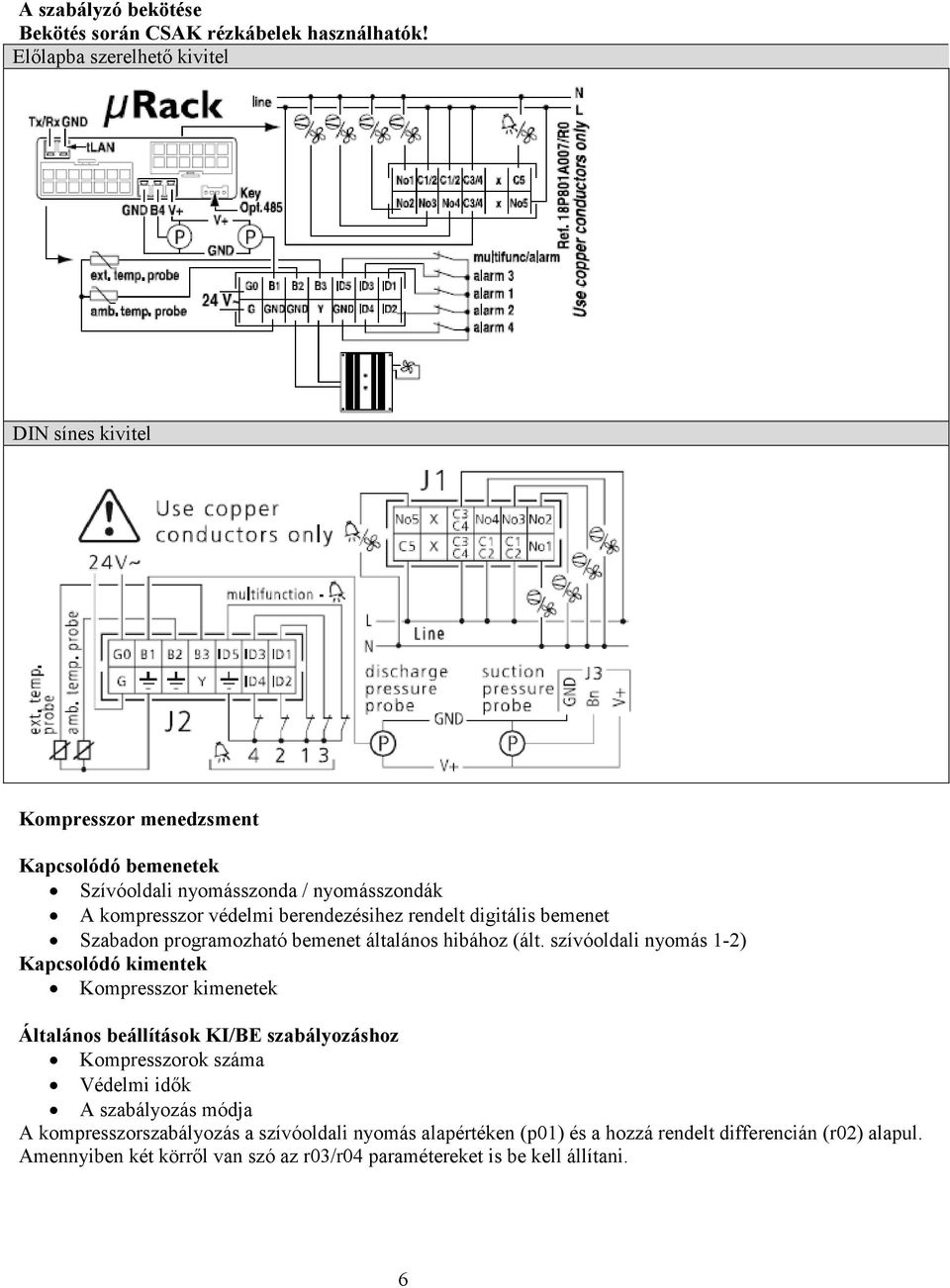

6 A szabályzó bekötése Bekötés során CSAK rézkábelek használhatók! Elılapba szerelhetı kivitel DIN sínes kivitel Kompresszor menedzsment Kapcsolódó bemenetek Szívóoldali nyomásszonda / nyomásszondák A kompresszor védelmi berendezésihez rendelt digitális bemenet Szabadon programozható bemenet általános hibához (ált. szívóoldali nyomás 1-2) Kapcsolódó kimentek Kompresszor kimenetek Általános beállítások KI/BE szabályozáshoz Kompresszorok száma Védelmi idık A szabályozás módja A kompresszorszabályozás a szívóoldali nyomás alapértéken (p01) és a hozzá rendelt differencián (r02) alapul. Amennyiben két körrıl van szó az r03/r04 paramétereket is be kell állítani. 6

7 Kompresszor rotáció Az r05-ös paraméterrel beállítható rotáció, a kompresszorok üzemidejének kiegyenlítésére szolgál. Amennyiben valamelyik kompresszornál van riasztás aktív, az a kompresszor nem kerül beléptetésre. Ha egy kompresszor leáll hibával, és szükség van a teljesítményre, egy másik kerül helyette beléptetésre. Beállítható rotációk: LIFO rotáció (nincs rotáció) Be: C1, C2, C3, C4, Ki: C4, C3, C2, C1 FIFO rotáció Be: C1, C2, C3, C4, Ki: C1, C2, C3, C4 Idı szerinti rotáció A lényege, hogy a kiléptetésnél mindig azt mérlegeli a szabályzó, hogy melyik kompresszornak a legmagasabb a mőködési óráinak a száma Kompresszor szabályozás Gyárilag a holtzónás szabályozás beállított (r06) Arányos szabályozás A szabályozás a kompresszor alapértékén (SP, r01), a beállított differencián (DF, r02) és a kompresszorok számán alapszik. Az alábbi ábra 4 kompresszor esetén mutatja a mőködési logikát. (ahol RP mért nyomás). Elsı beléptetés SP+1*DF/(kompresszorok száma) Második beléptetés SP+2*DF/(kompresszorok száma) Utolsó beléptetés SP+DF Holtzónás szabályozás A holtzónás szabályozás esetén az alapérték mellett meg kell adni a holtzóna szélességét. A szabályozás alapja, hogy a holtzónán belül nem történi semmi. Amennyiben kilépünk a holtzónából (jobb oldalra SP+DZN) az elsı kompresszor azonnal beléptetésre kerül, a következı csak az indítások közötti védelmi idı lejártával (r07), ugyanígy történik a kiléptetés is (baloldalon) (r09). ahol: DOffZ Kikapcsolási zóna DONZ Bekapcsolási zóna NZ Holtzóna DZN Holtzóna differencia RP mért nyomás SP alapérték Holtzónás szabályozás, változó idıtagokkal A hagyományos holtzónás szabályozástól annyiban tér el, hogy a holtzónától való kilépés függvényében változtatjuk a beléptetési idıtagokat. Az üzemmód használatához az alábbi paramétereket kell beállítani 7

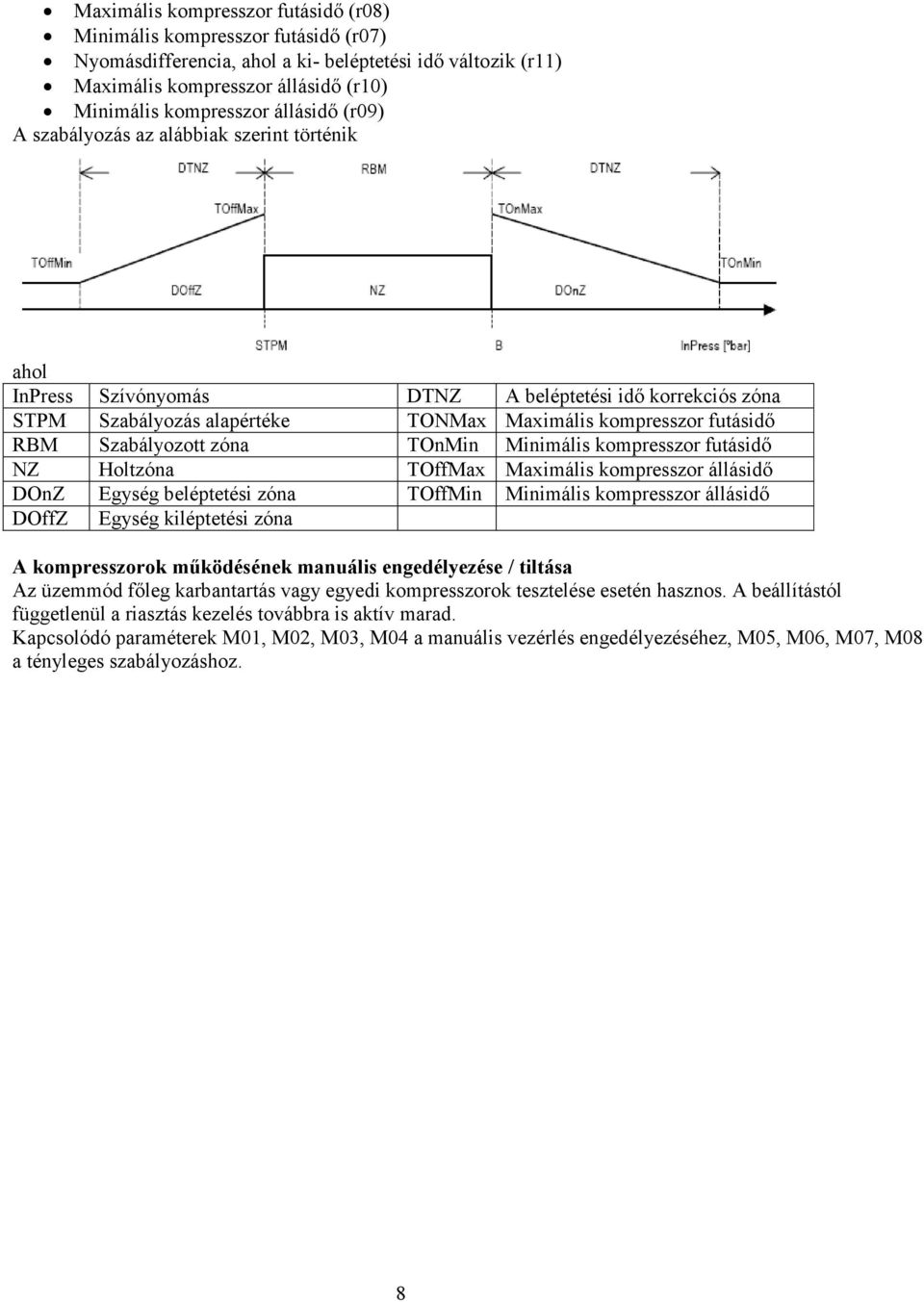

8 Maximális kompresszor futásidı (r08) Minimális kompresszor futásidı (r07) Nyomásdifferencia, ahol a ki- beléptetési idı változik (r11) Maximális kompresszor állásidı (r10) Minimális kompresszor állásidı (r09) A szabályozás az alábbiak szerint történik ahol InPress Szívónyomás DTNZ A beléptetési idı korrekciós zóna STPM Szabályozás alapértéke TONMax Maximális kompresszor futásidı RBM Szabályozott zóna TOnMin Minimális kompresszor futásidı NZ Holtzóna TOffMax Maximális kompresszor állásidı DOnZ Egység beléptetési zóna TOffMin Minimális kompresszor állásidı DOffZ Egység kiléptetési zóna A kompresszorok mőködésének manuális engedélyezése / tiltása Az üzemmód fıleg karbantartás vagy egyedi kompresszorok tesztelése esetén hasznos. A beállítástól függetlenül a riasztás kezelés továbbra is aktív marad. Kapcsolódó paraméterek M01, M02, M03, M04 a manuális vezérlés engedélyezéséhez, M05, M06, M07, M08 a tényleges szabályozáshoz. 8

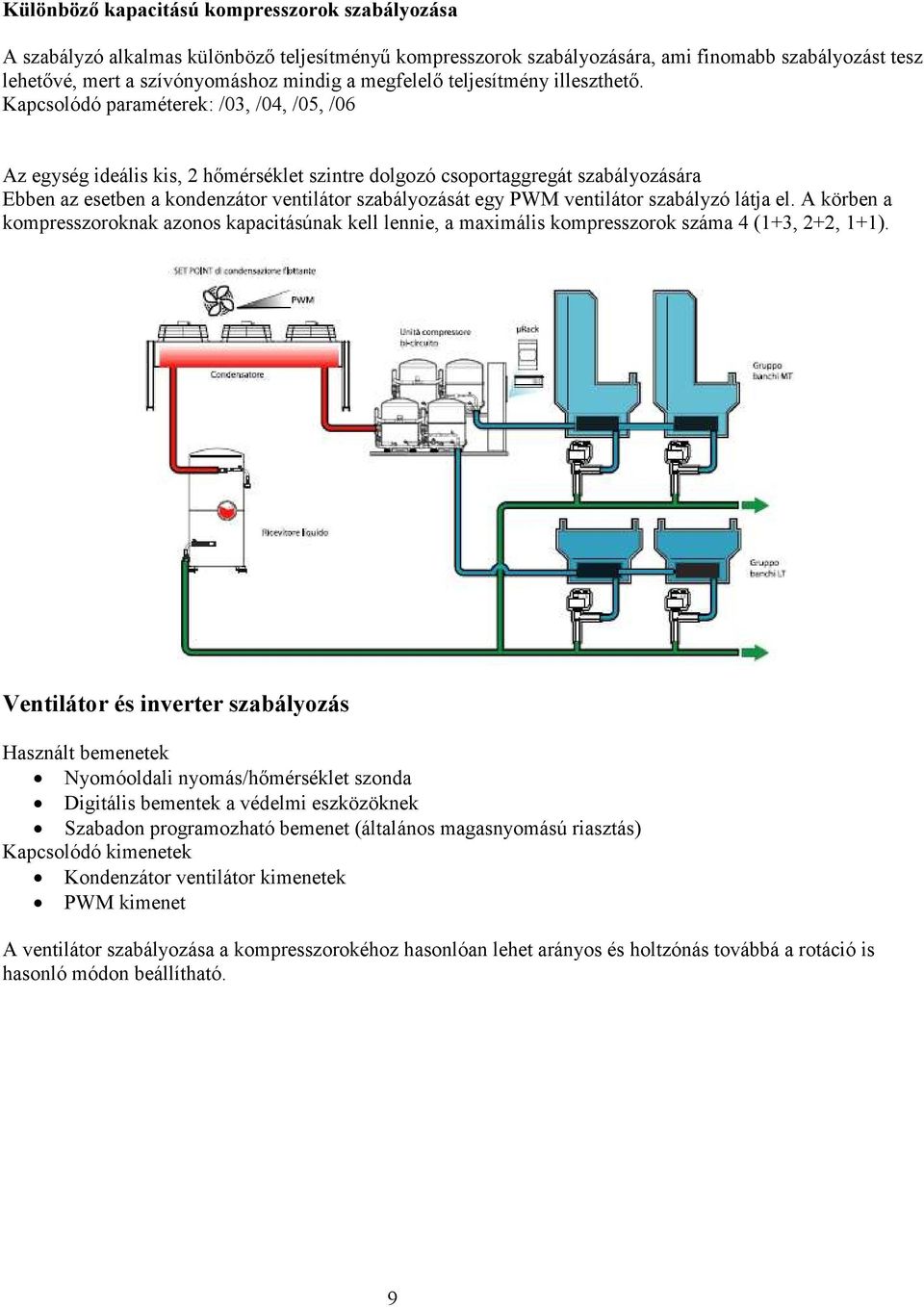

9 Különbözı kapacitású kompresszorok szabályozása A szabályzó alkalmas különbözı teljesítményő kompresszorok szabályozására, ami finomabb szabályozást tesz lehetıvé, mert a szívónyomáshoz mindig a megfelelı teljesítmény illeszthetı. Kapcsolódó paraméterek: /03, /04, /05, /06 Az egység ideális kis, 2 hımérséklet szintre dolgozó csoportaggregát szabályozására Ebben az esetben a kondenzátor ventilátor szabályozását egy PWM ventilátor szabályzó látja el. A körben a kompresszoroknak azonos kapacitásúnak kell lennie, a maximális kompresszorok száma 4 (1+3, 2+2, 1+1). Ventilátor és inverter szabályozás Használt bemenetek Nyomóoldali nyomás/hımérséklet szonda Digitális bementek a védelmi eszközöknek Szabadon programozható bemenet (általános magasnyomású riasztás) Kapcsolódó kimenetek Kondenzátor ventilátor kimenetek PWM kimenet A ventilátor szabályozása a kompresszorokéhoz hasonlóan lehet arányos és holtzónás továbbá a rotáció is hasonló módon beállítható. 9

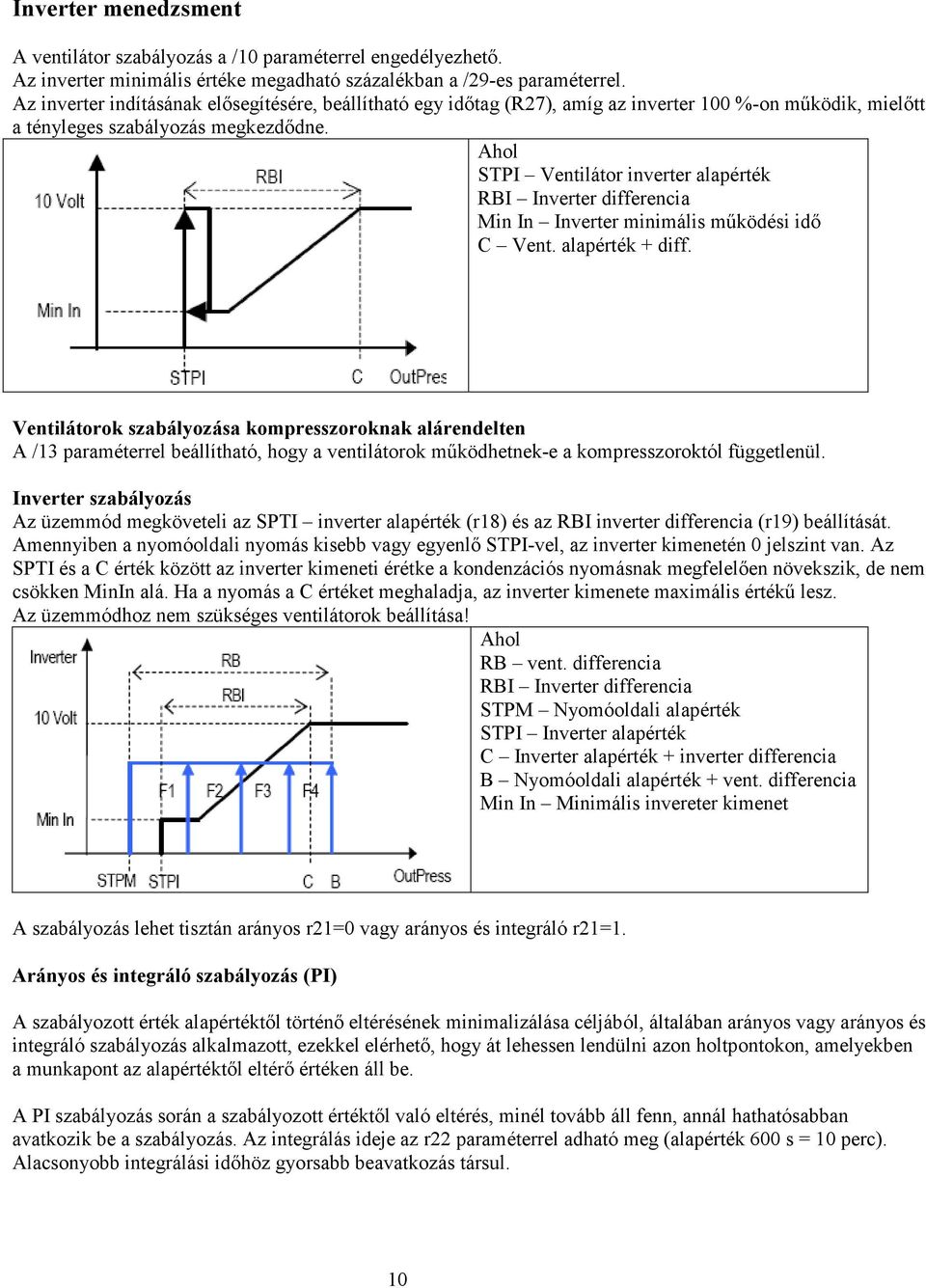

10 Inverter menedzsment A ventilátor szabályozás a /10 paraméterrel engedélyezhetı. Az inverter minimális értéke megadható százalékban a /29-es paraméterrel. Az inverter indításának elısegítésére, beállítható egy idıtag (R27), amíg az inverter 100 %-on mőködik, mielıtt a tényleges szabályozás megkezdıdne. Ahol STPI Ventilátor inverter alapérték RBI Inverter differencia Min In Inverter minimális mőködési idı C Vent. alapérték + diff. Ventilátorok szabályozása kompresszoroknak alárendelten A /13 paraméterrel beállítható, hogy a ventilátorok mőködhetnek-e a kompresszoroktól függetlenül. Inverter szabályozás Az üzemmód megköveteli az SPTI inverter alapérték (r18) és az RBI inverter differencia (r19) beállítását. Amennyiben a nyomóoldali nyomás kisebb vagy egyenlı STPI-vel, az inverter kimenetén 0 jelszint van. Az SPTI és a C érték között az inverter kimeneti érétke a kondenzációs nyomásnak megfelelıen növekszik, de nem csökken MinIn alá. Ha a nyomás a C értéket meghaladja, az inverter kimenete maximális értékő lesz. Az üzemmódhoz nem szükséges ventilátorok beállítása! Ahol RB vent. differencia RBI Inverter differencia STPM Nyomóoldali alapérték STPI Inverter alapérték C Inverter alapérték + inverter differencia B Nyomóoldali alapérték + vent. differencia Min In Minimális invereter kimenet A szabályozás lehet tisztán arányos r21=0 vagy arányos és integráló r21=1. Arányos és integráló szabályozás (PI) A szabályozott érték alapértéktıl történı eltérésének minimalizálása céljából, általában arányos vagy arányos és integráló szabályozás alkalmazott, ezekkel elérhetı, hogy át lehessen lendülni azon holtpontokon, amelyekben a munkapont az alapértéktıl eltérı értéken áll be. A PI szabályozás során a szabályozott értéktıl való eltérés, minél tovább áll fenn, annál hathatósabban avatkozik be a szabályozás. Az integrálás ideje az r22 paraméterrel adható meg (alapérték 600 s = 10 perc). Alacsonyobb integrálási idıhöz gyorsabb beavatkozás társul. 10

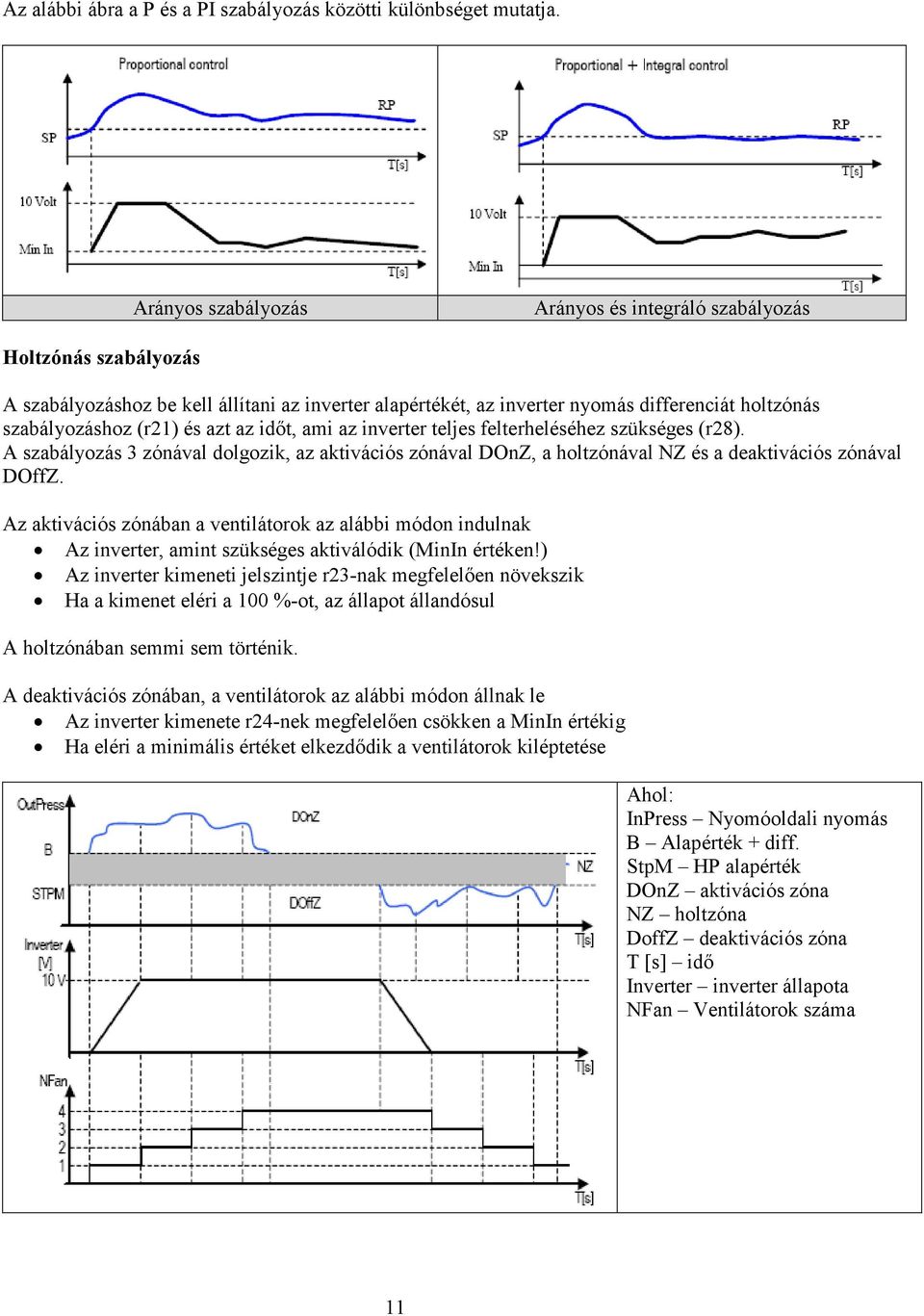

11 Az alábbi ábra a P és a PI szabályozás közötti különbséget mutatja. Arányos szabályozás Arányos és integráló szabályozás Holtzónás szabályozás A szabályozáshoz be kell állítani az inverter alapértékét, az inverter nyomás differenciát holtzónás szabályozáshoz (r21) és azt az idıt, ami az inverter teljes felterheléséhez szükséges (r28). A szabályozás 3 zónával dolgozik, az aktivációs zónával DOnZ, a holtzónával NZ és a deaktivációs zónával DOffZ. Az aktivációs zónában a ventilátorok az alábbi módon indulnak Az inverter, amint szükséges aktiválódik (MinIn értéken!) Az inverter kimeneti jelszintje r23-nak megfelelıen növekszik Ha a kimenet eléri a 100 %-ot, az állapot állandósul A holtzónában semmi sem történik. A deaktivációs zónában, a ventilátorok az alábbi módon állnak le Az inverter kimenete r24-nek megfelelıen csökken a MinIn értékig Ha eléri a minimális értéket elkezdıdik a ventilátorok kiléptetése Ahol: InPress Nyomóoldali nyomás B Alapérték + diff. StpM HP alapérték DOnZ aktivációs zóna NZ holtzóna DoffZ deaktivációs zóna T [s] idı Inverter inverter állapota NFan Ventilátorok száma 11

12 PWM PPM menedzsment A szabályzón a ventilátor fordulatszám szabályozó PWM jelet tud elıállítani. KI/BE kapcsoló modul (CONVONOFF0) A CONVONOFF0 modul átalakítja az Y kimenetrıl érkezı PWM jelet KI/BE jellé. PWM-rıl 0-10 Vdc (vagy 4-20 ma) átlakító modul CONV0/10A0 A CONV0/10A0 modul átalakítja az Y kimenetrıl érkezı PWM jelet 0-10Vdc (4-20 ma) jellé. A minimális és maximális ventilátor sebesség beállítása Amennyiben ventilátor szabályzó egységet csatlakoztatunk (MCHRTF*0*), az alábbi mőveleteket kell végrehajtani. Ha KI/BE modult (CONVONOFF0) vagy PWM-rıl 0-10 Vdc (vagy 4-20 ma) átalakító modult (CONV0/10A0), vagy FCS fordulatszám szabályzó használunk az r29-es paramétert ( Min Triac. ) 0-ra és r30- as paramétert ( Max Triac. ) 100-ra kell állítani. MCHRTF*0*0 esetén, a különbözı felépítéső motorok miatt a beállítást mindig méréssel kell meghatározni, melynek lépései 1. Állítsuk az invertert folyamatos üzemre (M17) 2. Állítsuk be a Min Triac. és a Max Triac. értéket nullára 3. Növeljük F04 értékét mindaddig, amíg a ventilátor megfelelı sebességgel forog és gyızıdjünk meg arról is, hogy leállítás után el tud indulni 4. Az értéket írjuk be r29-be, ez határozza meg a minimális sebességet 5. Csatlakoztassuk a feszültségmérıt a két L csatlakozáshoz (AC 250 V állásban) 6. Növeljük r30 értékét, amíg induktív motorok esetén 2 V kapacitív motorok esetén 1,6-1,7 Vac stabilizálódik. 7. Ezen érték esetén az r30-at növelve a feszültség érték nem csökken tovább. 8. A motor védelme érdekében ne növeljük tovább r30-at! 9. Állítsuk vissza az invertert automatikus üzemre Szabályozás változó kondenzációs alapértékkel Ha az üzemmód engedélyezett, az alábbi paramétereket kell beállítani Hımérséklet különbség r33 Minimális kondenzációs hımérséklet Maximális kondenzációs hımérséklet A kondenzációs alapérték = hımérséklet különbség + környezeti hımérséklet 12

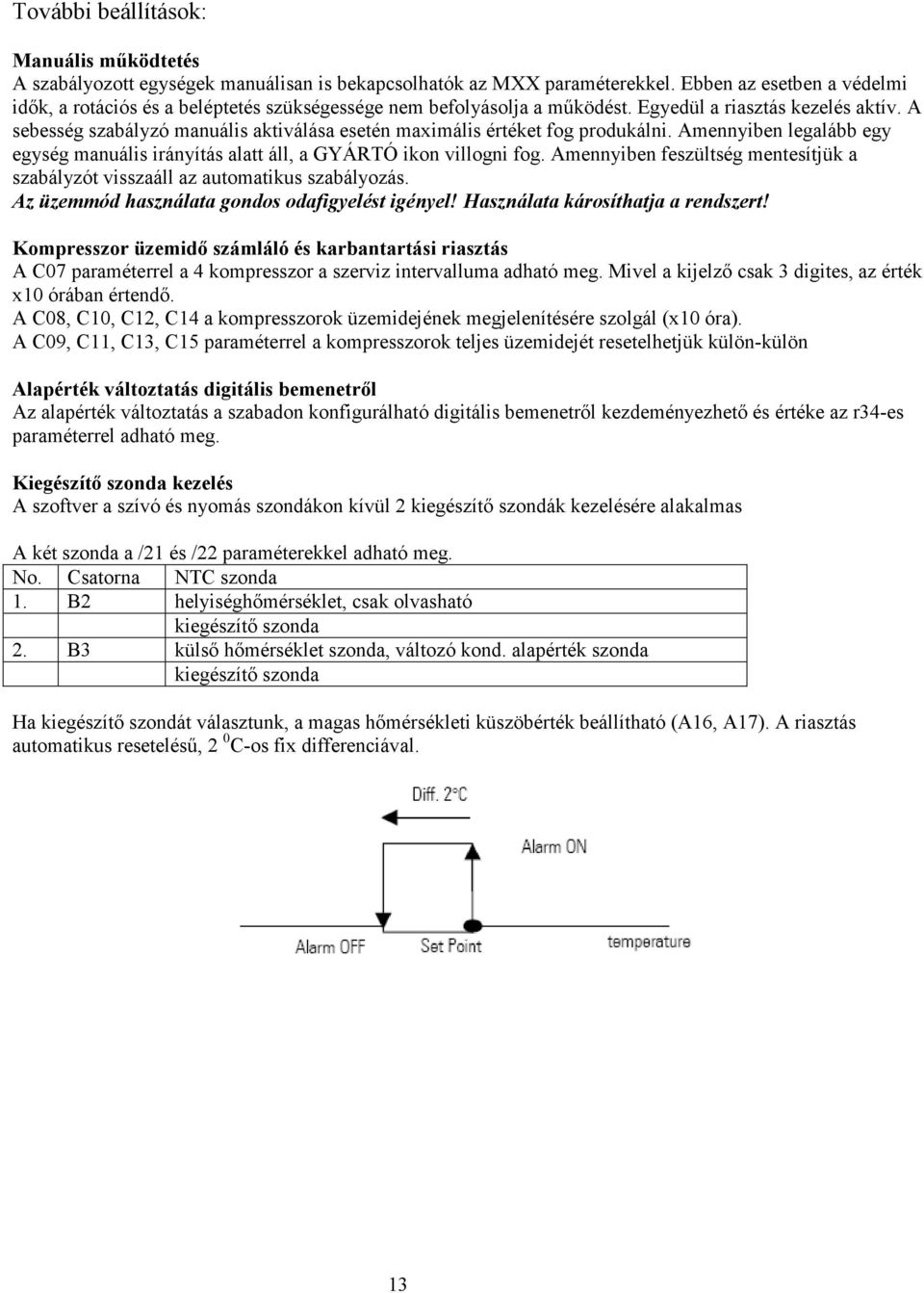

13 További beállítások: Manuális mőködtetés A szabályozott egységek manuálisan is bekapcsolhatók az MXX paraméterekkel. Ebben az esetben a védelmi idık, a rotációs és a beléptetés szükségessége nem befolyásolja a mőködést. Egyedül a riasztás kezelés aktív. A sebesség szabályzó manuális aktiválása esetén maximális értéket fog produkálni. Amennyiben legalább egy egység manuális irányítás alatt áll, a GYÁRTÓ ikon villogni fog. Amennyiben feszültség mentesítjük a szabályzót visszaáll az automatikus szabályozás. Az üzemmód használata gondos odafigyelést igényel! Használata károsíthatja a rendszert! Kompresszor üzemidı számláló és karbantartási riasztás A C07 paraméterrel a 4 kompresszor a szerviz intervalluma adható meg. Mivel a kijelzı csak 3 digites, az érték x10 órában értendı. A C08, C10, C12, C14 a kompresszorok üzemidejének megjelenítésére szolgál (x10 óra). A C09, C11, C13, C15 paraméterrel a kompresszorok teljes üzemidejét resetelhetjük külön-külön Alapérték változtatás digitális bemenetrıl Az alapérték változtatás a szabadon konfigurálható digitális bemenetrıl kezdeményezhetı és értéke az r34-es paraméterrel adható meg. Kiegészítı szonda kezelés A szoftver a szívó és nyomás szondákon kívül 2 kiegészítı szondák kezelésére alakalmas A két szonda a /21 és /22 paraméterekkel adható meg. No. Csatorna NTC szonda 1. B2 helyiséghımérséklet, csak olvasható kiegészítı szonda 2. B3 külsı hımérséklet szonda, változó kond. alapérték szonda kiegészítı szonda Ha kiegészítı szondát választunk, a magas hımérsékleti küszöbérték beállítható (A16, A17). A riasztás automatikus reseteléső, 2 0 C-os fix differenciával. 13

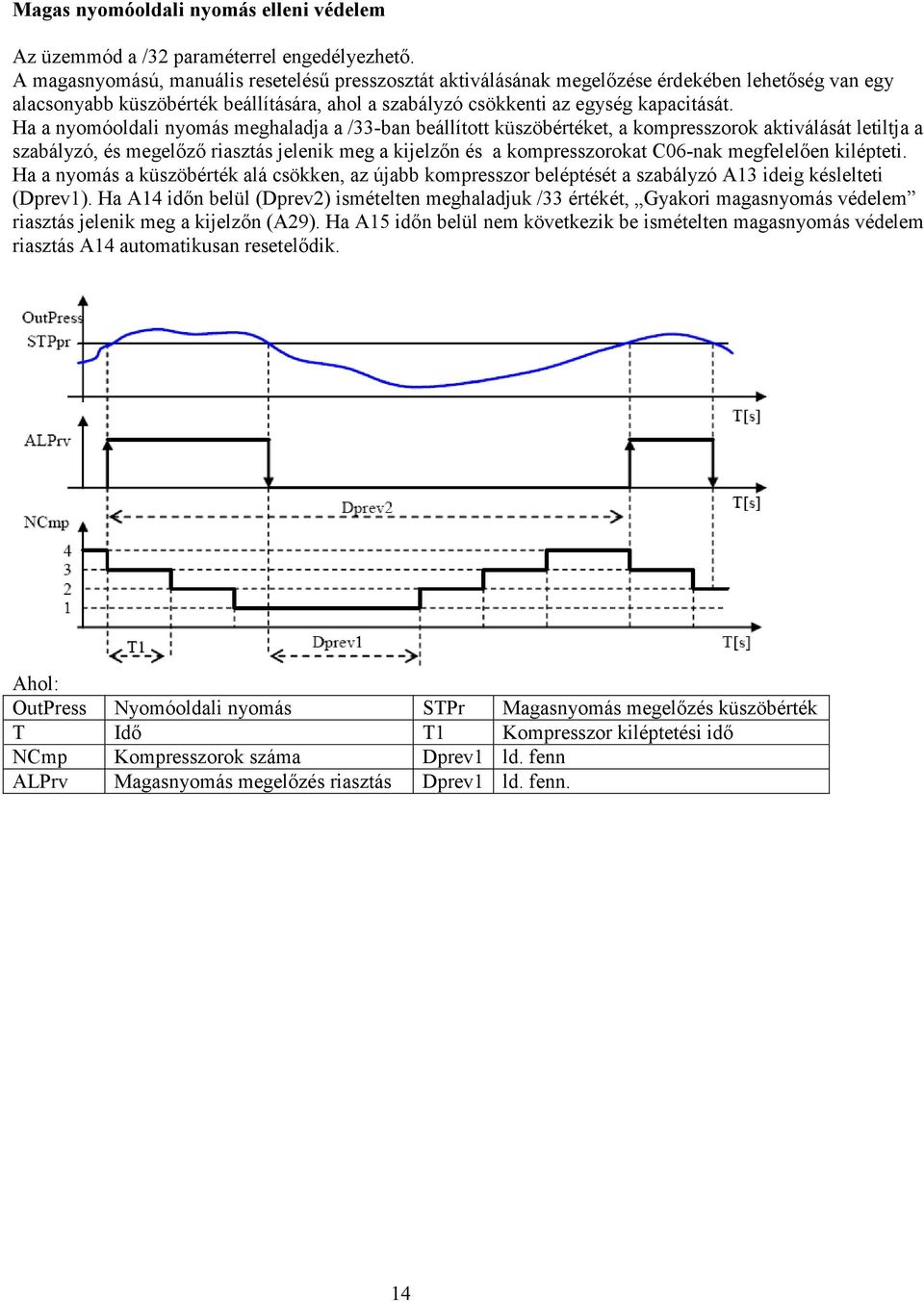

14 Magas nyomóoldali nyomás elleni védelem Az üzemmód a /32 paraméterrel engedélyezhetı. A magasnyomású, manuális reseteléső presszosztát aktiválásának megelızése érdekében lehetıség van egy alacsonyabb küszöbérték beállítására, ahol a szabályzó csökkenti az egység kapacitását. Ha a nyomóoldali nyomás meghaladja a /33-ban beállított küszöbértéket, a kompresszorok aktiválását letiltja a szabályzó, és megelızı riasztás jelenik meg a kijelzın és a kompresszorokat C06-nak megfelelıen kilépteti. Ha a nyomás a küszöbérték alá csökken, az újabb kompresszor beléptését a szabályzó A13 ideig késlelteti (Dprev1). Ha A14 idın belül (Dprev2) ismételten meghaladjuk /33 értékét, Gyakori magasnyomás védelem riasztás jelenik meg a kijelzın (A29). Ha A15 idın belül nem következik be ismételten magasnyomás védelem riasztás A14 automatikusan resetelıdik. Ahol: OutPress Nyomóoldali nyomás STPr Magasnyomás megelızés küszöbérték T Idı T1 Kompresszor kiléptetési idı NCmp Kompresszorok száma Dprev1 ld. fenn ALPrv Magasnyomás megelızés riasztás Dprev1 ld. fenn. 14

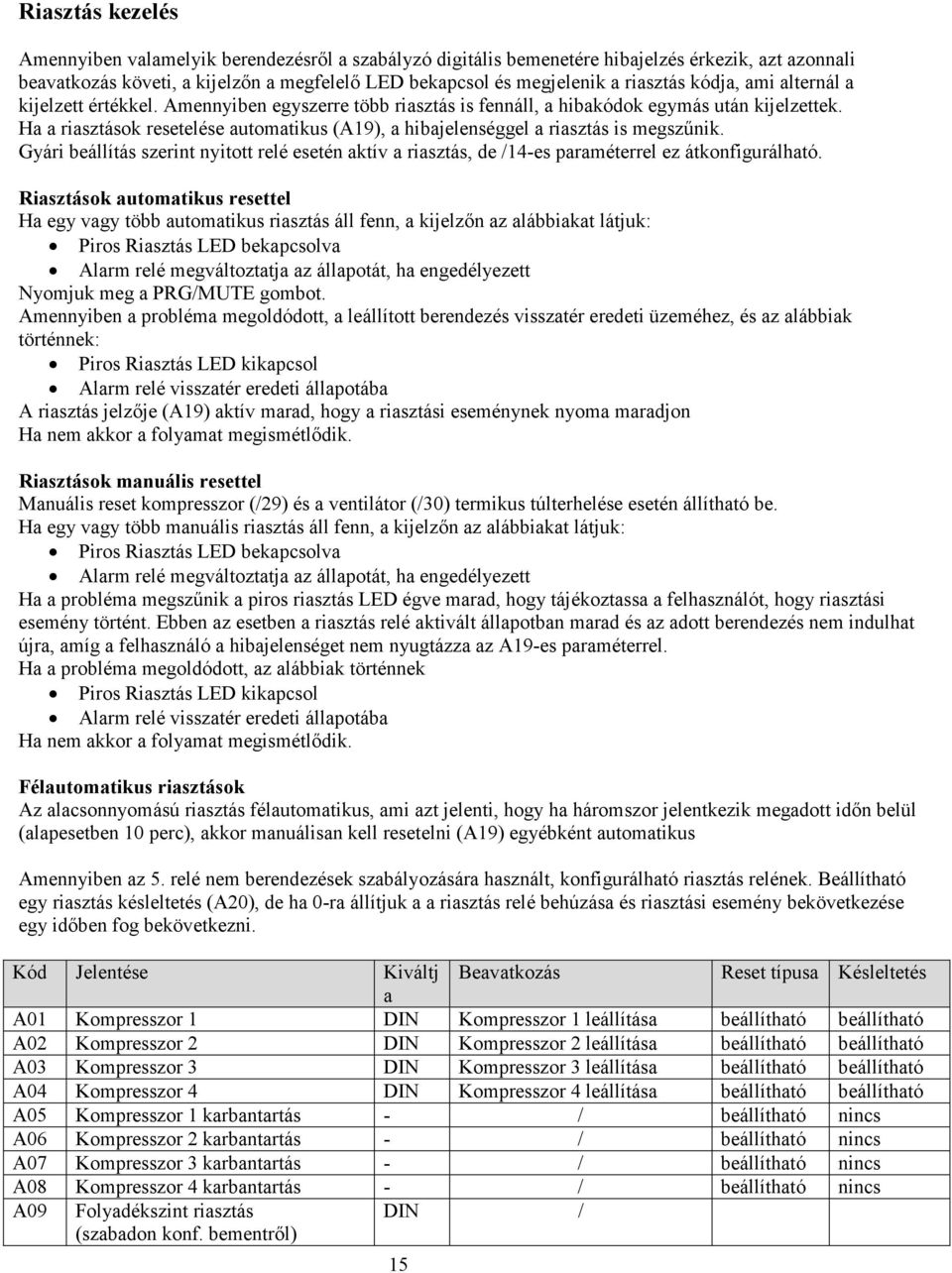

15 Riasztás kezelés Amennyiben valamelyik berendezésrıl a szabályzó digitális bemenetére hibajelzés érkezik, azt azonnali beavatkozás követi, a kijelzın a megfelelı LED bekapcsol és megjelenik a riasztás kódja, ami alternál a kijelzett értékkel. Amennyiben egyszerre több riasztás is fennáll, a hibakódok egymás után kijelzettek. Ha a riasztások resetelése automatikus (A19), a hibajelenséggel a riasztás is megszőnik. Gyári beállítás szerint nyitott relé esetén aktív a riasztás, de /14-es paraméterrel ez átkonfigurálható. Riasztások automatikus resettel Ha egy vagy több automatikus riasztás áll fenn, a kijelzın az alábbiakat látjuk: Piros Riasztás LED bekapcsolva Alarm relé megváltoztatja az állapotát, ha engedélyezett Nyomjuk meg a PRG/MUTE gombot. Amennyiben a probléma megoldódott, a leállított berendezés visszatér eredeti üzeméhez, és az alábbiak történnek: Piros Riasztás LED kikapcsol Alarm relé visszatér eredeti állapotába A riasztás jelzıje (A19) aktív marad, hogy a riasztási eseménynek nyoma maradjon Ha nem akkor a folyamat megismétlıdik. Riasztások manuális resettel Manuális reset kompresszor (/29) és a ventilátor (/30) termikus túlterhelése esetén állítható be. Ha egy vagy több manuális riasztás áll fenn, a kijelzın az alábbiakat látjuk: Piros Riasztás LED bekapcsolva Alarm relé megváltoztatja az állapotát, ha engedélyezett Ha a probléma megszőnik a piros riasztás LED égve marad, hogy tájékoztassa a felhasználót, hogy riasztási esemény történt. Ebben az esetben a riasztás relé aktivált állapotban marad és az adott berendezés nem indulhat újra, amíg a felhasználó a hibajelenséget nem nyugtázza az A19-es paraméterrel. Ha a probléma megoldódott, az alábbiak történnek Piros Riasztás LED kikapcsol Alarm relé visszatér eredeti állapotába Ha nem akkor a folyamat megismétlıdik. Félautomatikus riasztások Az alacsonnyomású riasztás félautomatikus, ami azt jelenti, hogy ha háromszor jelentkezik megadott idın belül (alapesetben 10 perc), akkor manuálisan kell resetelni (A19) egyébként automatikus Amennyiben az 5. relé nem berendezések szabályozására használt, konfigurálható riasztás relének. Beállítható egy riasztás késleltetés (A20), de ha 0-ra állítjuk a a riasztás relé behúzása és riasztási esemény bekövetkezése egy idıben fog bekövetkezni. Kód Jelentése Kiváltj Beavatkozás Reset típusa Késleltetés a A01 Kompresszor 1 DIN Kompresszor 1 leállítása beállítható beállítható A02 Kompresszor 2 DIN Kompresszor 2 leállítása beállítható beállítható A03 Kompresszor 3 DIN Kompresszor 3 leállítása beállítható beállítható A04 Kompresszor 4 DIN Kompresszor 4 leállítása beállítható beállítható A05 Kompresszor 1 karbantartás - / beállítható nincs A06 Kompresszor 2 karbantartás - / beállítható nincs A07 Kompresszor 3 karbantartás - / beállítható nincs A08 Kompresszor 4 karbantartás - / beállítható nincs A09 Folyadékszint riasztás (szabadon konf. bementrıl) DIN / 15

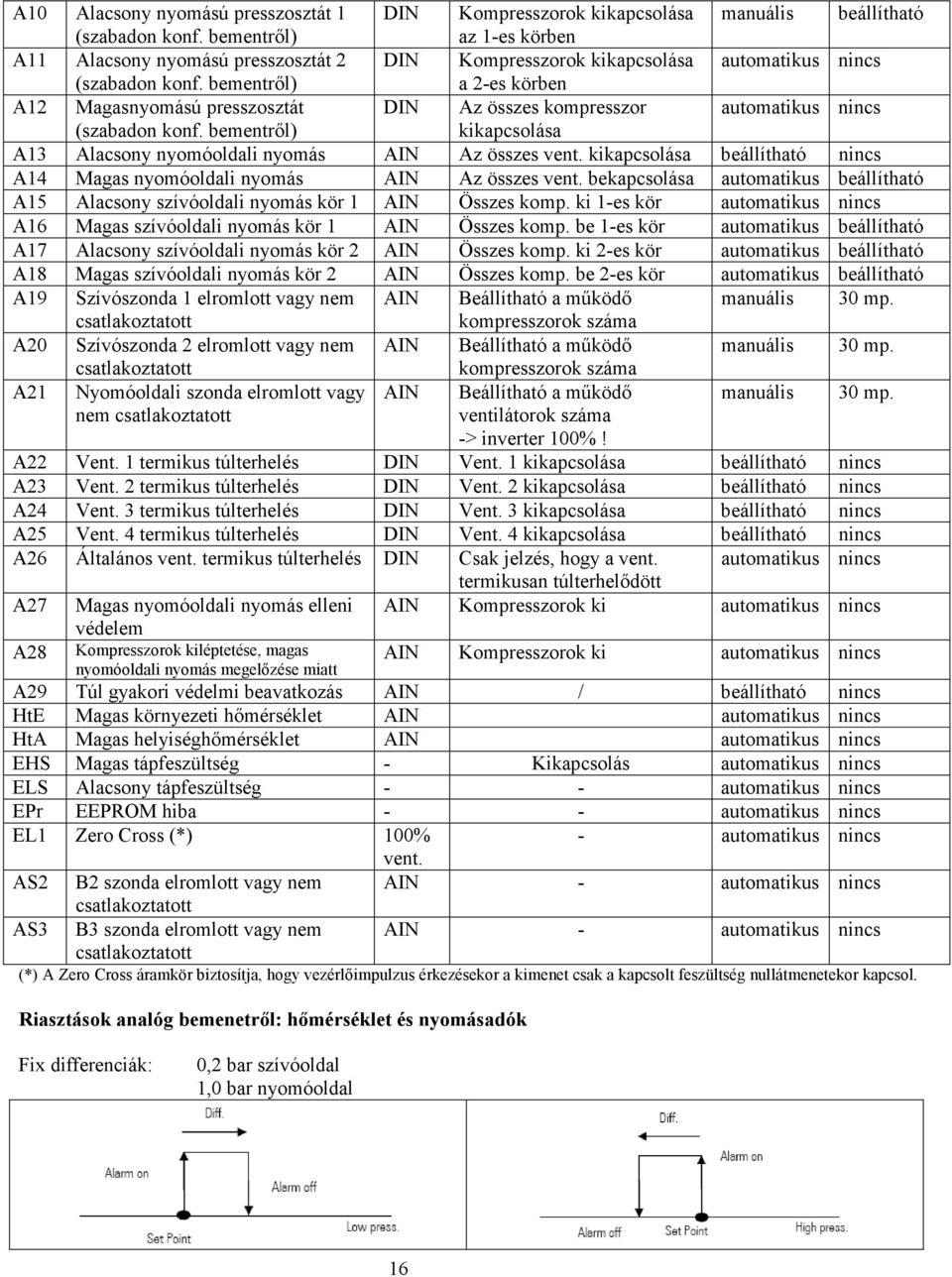

16 A10 Alacsony nyomású presszosztát 1 DIN Kompresszorok kikapcsolása manuális beállítható (szabadon konf. bementrıl) az 1-es körben A11 Alacsony nyomású presszosztát 2 DIN Kompresszorok kikapcsolása automatikus nincs (szabadon konf. bementrıl) a 2-es körben A12 Magasnyomású presszosztát DIN Az összes kompresszor automatikus nincs (szabadon konf. bementrıl) kikapcsolása A13 Alacsony nyomóoldali nyomás AIN Az összes vent. kikapcsolása beállítható nincs A14 Magas nyomóoldali nyomás AIN Az összes vent. bekapcsolása automatikus beállítható A15 Alacsony szívóoldali nyomás kör 1 AIN Összes komp. ki 1-es kör automatikus nincs A16 Magas szívóoldali nyomás kör 1 AIN Összes komp. be 1-es kör automatikus beállítható A17 Alacsony szívóoldali nyomás kör 2 AIN Összes komp. ki 2-es kör automatikus beállítható A18 Magas szívóoldali nyomás kör 2 AIN Összes komp. be 2-es kör automatikus beállítható A19 Szívószonda 1 elromlott vagy nem AIN Beállítható a mőködı manuális 30 mp. csatlakoztatott kompresszorok száma A20 Szívószonda 2 elromlott vagy nem AIN Beállítható a mőködı manuális 30 mp. csatlakoztatott kompresszorok száma A21 Nyomóoldali szonda elromlott vagy AIN Beállítható a mőködı manuális 30 mp. nem csatlakoztatott ventilátorok száma -> inverter 100%! A22 Vent. 1 termikus túlterhelés DIN Vent. 1 kikapcsolása beállítható nincs A23 Vent. 2 termikus túlterhelés DIN Vent. 2 kikapcsolása beállítható nincs A24 Vent. 3 termikus túlterhelés DIN Vent. 3 kikapcsolása beállítható nincs A25 Vent. 4 termikus túlterhelés DIN Vent. 4 kikapcsolása beállítható nincs A26 Általános vent. termikus túlterhelés DIN Csak jelzés, hogy a vent. automatikus nincs termikusan túlterhelıdött A27 Magas nyomóoldali nyomás elleni AIN Kompresszorok ki automatikus nincs A28 védelem Kompresszorok kiléptetése, magas nyomóoldali nyomás megelızése miatt AIN Kompresszorok ki automatikus nincs A29 Túl gyakori védelmi beavatkozás AIN / beállítható nincs HtE Magas környezeti hımérséklet AIN automatikus nincs HtA Magas helyiséghımérséklet AIN automatikus nincs EHS Magas tápfeszültség - Kikapcsolás automatikus nincs ELS Alacsony tápfeszültség - - automatikus nincs EPr EEPROM hiba - - automatikus nincs EL1 Zero Cross (*) 100% - automatikus nincs vent. AS2 B2 szonda elromlott vagy nem AIN - automatikus nincs csatlakoztatott AS3 B3 szonda elromlott vagy nem csatlakoztatott AIN - automatikus nincs (*) A Zero Cross áramkör biztosítja, hogy vezérlıimpulzus érkezésekor a kimenet csak a kapcsolt feszültség nullátmenetekor kapcsol. Riasztások analóg bemenetrıl: hımérséklet és nyomásadók Fix differenciák: 0,2 bar szívóoldal 1,0 bar nyomóoldal 16

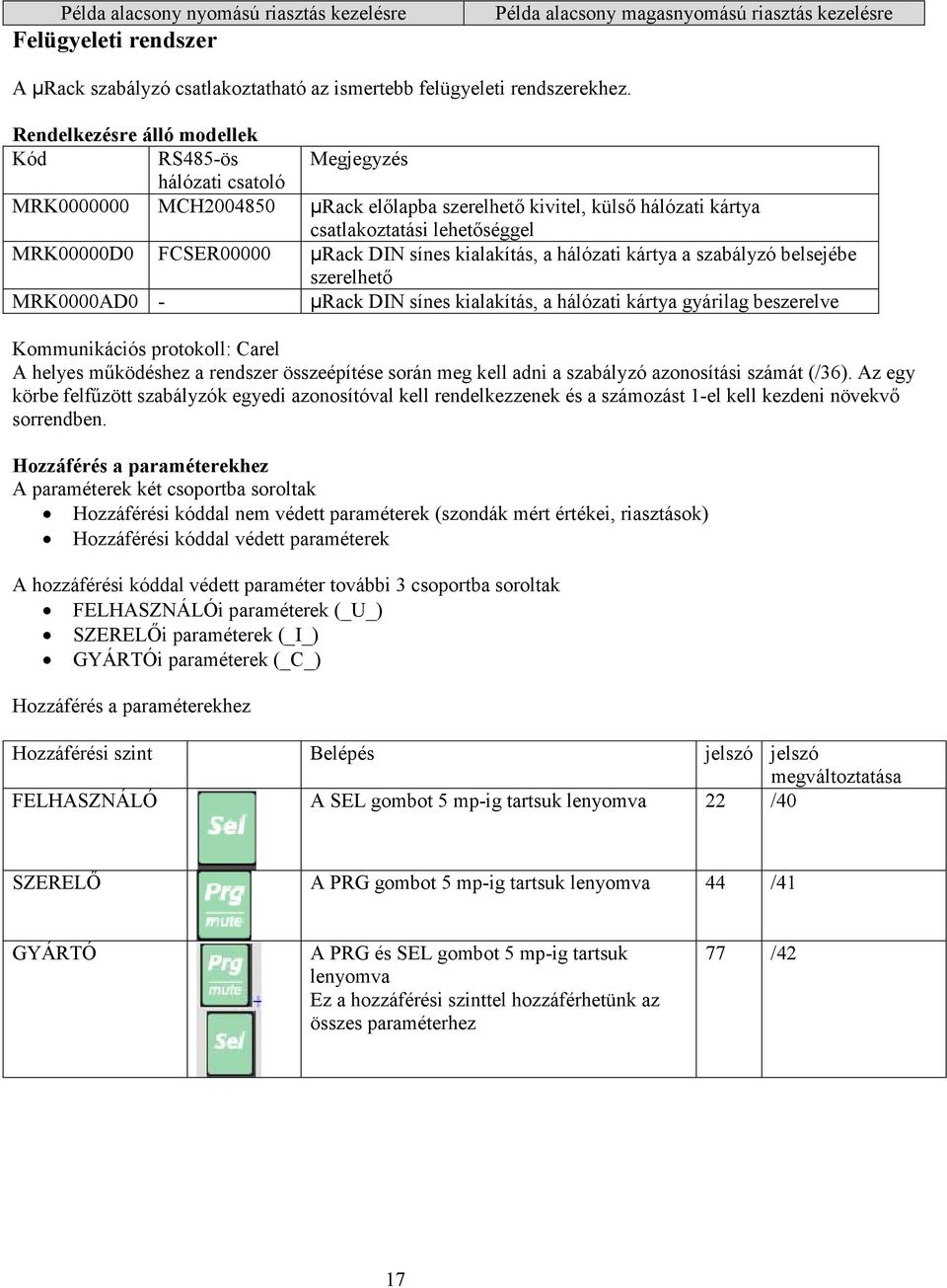

17 Példa alacsony nyomású riasztás kezelésre Felügyeleti rendszer Példa alacsony magasnyomású riasztás kezelésre A µrack szabályzó csatlakoztatható az ismertebb felügyeleti rendszerekhez. Rendelkezésre álló modellek Kód RS485-ös Megjegyzés hálózati csatoló MRK MCH µrack elılapba szerelhetı kivitel, külsı hálózati kártya csatlakoztatási lehetıséggel MRK00000D0 FCSER00000 µrack DIN sínes kialakítás, a hálózati kártya a szabályzó belsejébe szerelhetı MRK0000AD0 - µrack DIN sínes kialakítás, a hálózati kártya gyárilag beszerelve Kommunikációs protokoll: Carel A helyes mőködéshez a rendszer összeépítése során meg kell adni a szabályzó azonosítási számát (/36). Az egy körbe felfőzött szabályzók egyedi azonosítóval kell rendelkezzenek és a számozást 1-el kell kezdeni növekvı sorrendben. Hozzáférés a paraméterekhez A paraméterek két csoportba soroltak Hozzáférési kóddal nem védett paraméterek (szondák mért értékei, riasztások) Hozzáférési kóddal védett paraméterek A hozzáférési kóddal védett paraméter további 3 csoportba soroltak FELHASZNÁLÓi paraméterek (_U_) SZERELİi paraméterek (_I_) GYÁRTÓi paraméterek (_C_) Hozzáférés a paraméterekhez Hozzáférési szint Belépés jelszó jelszó megváltoztatása FELHASZNÁLÓ A SEL gombot 5 mp-ig tartsuk lenyomva 22 /40 SZERELİ A PRG gombot 5 mp-ig tartsuk lenyomva 44 /41 GYÁRTÓ A PRG és SEL gombot 5 mp-ig tartsuk lenyomva Ez a hozzáférési szinttel hozzáférhetünk az összes paraméterhez 77 /42 17

18 Paraméterek: Paraméter Típus Pos. Kijelzın Jelentése mért. egy. Konfiguráció menü Egység típusa R/W C /00 0 LT egység (alacsony hım.) 18 1 MT egység (normám höm.) Konfiguráció R/W C /01 Egy kör 0 0 kompresszor 1 1 kompresszor 2 2 kompresszor 3 3 kompresszor 4 4 kompresszor Két kör kompresszor kompresszor kompresszor kompresszor Különbözı teljesítményő komp. R/W C /02 1 Engedélyezve 2 Nem engedélyezve csak 1 kör esetén! Tart /1 0 Komp. 1 kapacitás R/W C /03 1-es komp. kapacitása (ha /02=1) kw Komp. 2 kapacitás R/W C /04 2-es komp. kapacitása (ha /02=1) kw Komp. 3 kapacitás R/W C /05 3-es komp. kapacitása (ha /02=1) kw Komp. 4 kapacitás R/W C /06 4-es komp. kapacitása (ha /02=1) kw es szívószonda hiba esetén mőködı kompresszorok 2-es szívószonda hiba esetén mőködı kompresszorok R/W C / R/W C /08 csak ha 2 körrıl van szó! Ventilátorok száma R/W C /09 De max 5-kompresszorok száma! Inverter engedélyezése R/W C / Inverter akt. állapota R U /11 százalékban kifejezve % szondahiba esetén mőködı. vent. száma kompresszor és ventilátor együttmőködése Digitális bemenetek logikája Szabadon konfigurálható bemenet funkciója R/W C /12 Ha a nyomóoldali szonda nem üzemel, vagy nem csatlakoztatott, az üzemelı vent. száma R/W C /13 0 független mőködés 1 a ventilátorok csak akkor mőködhetnek. Ha legalább egy kompresszor üzemel R/W C /14 0 NO ha nyitva nincs riasztás 1 NC ha zárva nincs riasztás R/W C /15 0 nem használt 1 KI/BE kapcsolás (NC be) 2 - alapérték változtatás 3 általános magasnyomás kapcsoló NC 4 általános magasnyomás kapcsoló NO 5 ált. alacsony nyomáskapcsoló 1 NC 6 ált. alacsony nyomáskapcsoló 1 NO 7 ált. alacsony nyomáskapcsoló 2 NC 8 ált. alacsony nyomáskapcsoló 2 NO 9 folyadékszint riasztás NC 10 folyadékszint riasztás NO 11 ált. vent. termikus túlterhelés NC gyári

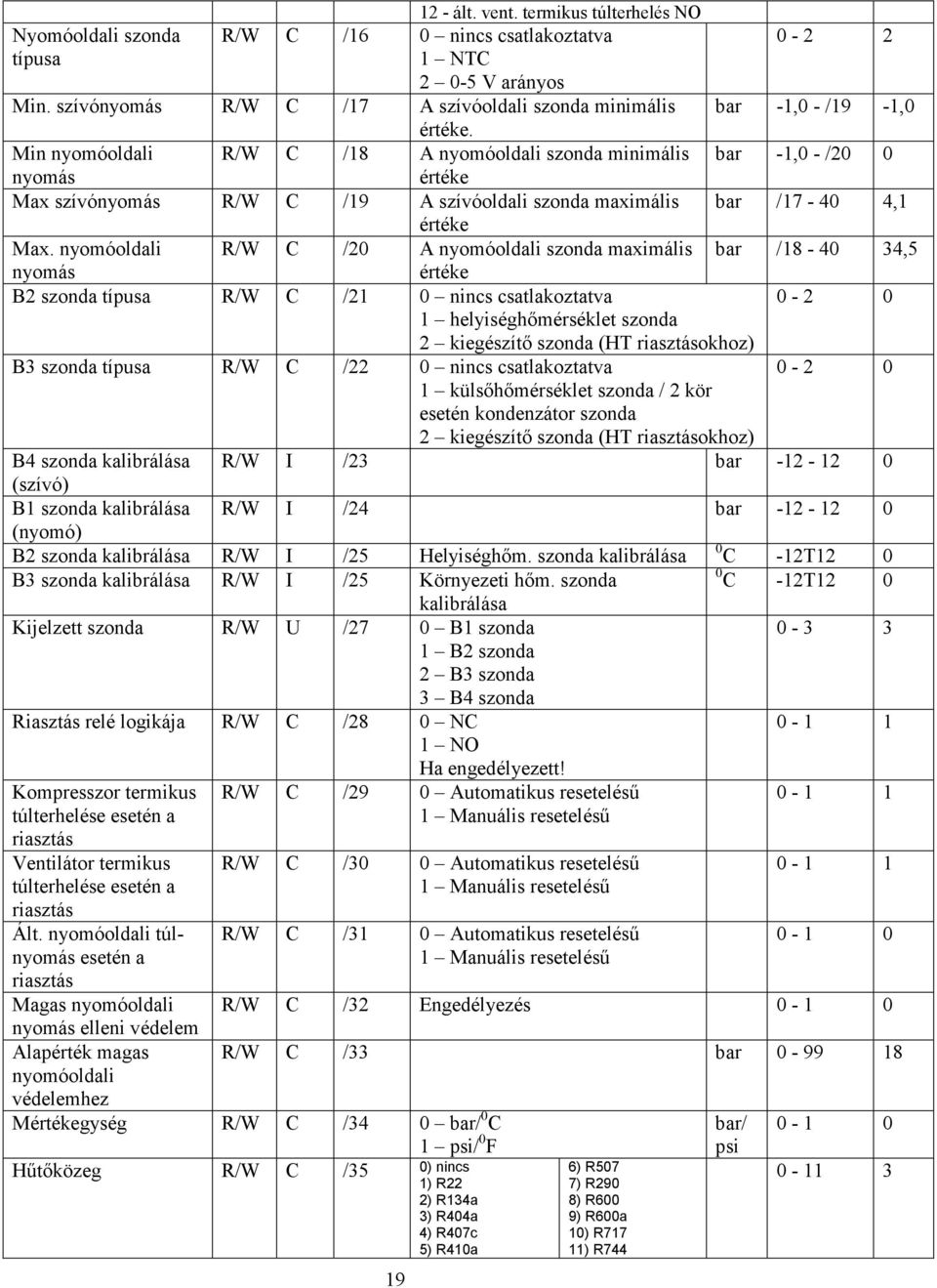

19 12 - ált. vent. termikus túlterhelés NO Nyomóoldali szonda R/W C /16 0 nincs csatlakoztatva típusa 1 NTC V arányos Min. szívónyomás R/W C /17 A szívóoldali szonda minimális bar -1,0 - /19-1,0 értéke. Min nyomóoldali R/W C /18 A nyomóoldali szonda minimális bar -1,0 - /20 0 nyomás értéke Max szívónyomás R/W C /19 A szívóoldali szonda maximális bar / ,1 értéke Max. nyomóoldali R/W C /20 A nyomóoldali szonda maximális bar / ,5 nyomás értéke B2 szonda típusa R/W C /21 0 nincs csatlakoztatva helyiséghımérséklet szonda 2 kiegészítı szonda (HT riasztásokhoz) B3 szonda típusa R/W C /22 0 nincs csatlakoztatva külsıhımérséklet szonda / 2 kör esetén kondenzátor szonda 2 kiegészítı szonda (HT riasztásokhoz) B4 szonda kalibrálása R/W I /23 bar (szívó) B1 szonda kalibrálása R/W I /24 bar (nyomó) B2 szonda kalibrálása R/W I /25 Helyiséghım. szonda kalibrálása 0 C -12T12 0 B3 szonda kalibrálása R/W I /25 Környezeti hım. szonda 0 C -12T12 0 kalibrálása Kijelzett szonda R/W U /27 0 B1 szonda B2 szonda 2 B3 szonda 3 B4 szonda Riasztás relé logikája R/W C /28 0 NC NO Ha engedélyezett! Kompresszor termikus túlterhelése esetén a riasztás R/W C /29 0 Automatikus reseteléső 1 Manuális reseteléső Ventilátor termikus túlterhelése esetén a riasztás Ált. nyomóoldali túlnyomás esetén a riasztás Magas nyomóoldali nyomás elleni védelem Alapérték magas nyomóoldali védelemhez R/W C /30 0 Automatikus reseteléső 1 Manuális reseteléső R/W C /31 0 Automatikus reseteléső 1 Manuális reseteléső R/W C /32 Engedélyezés R/W C /33 bar Mértékegység R/W C /34 0 bar/ 0 C 1 psi/ 0 F Hőtıközeg R/W C /35 0) nincs 1) R22 2) R134a 3) R404a 4) R407c 5) R410a 6) R507 7) R290 8) R600 9) R600a 10) R717 11) R744 bar/ psi

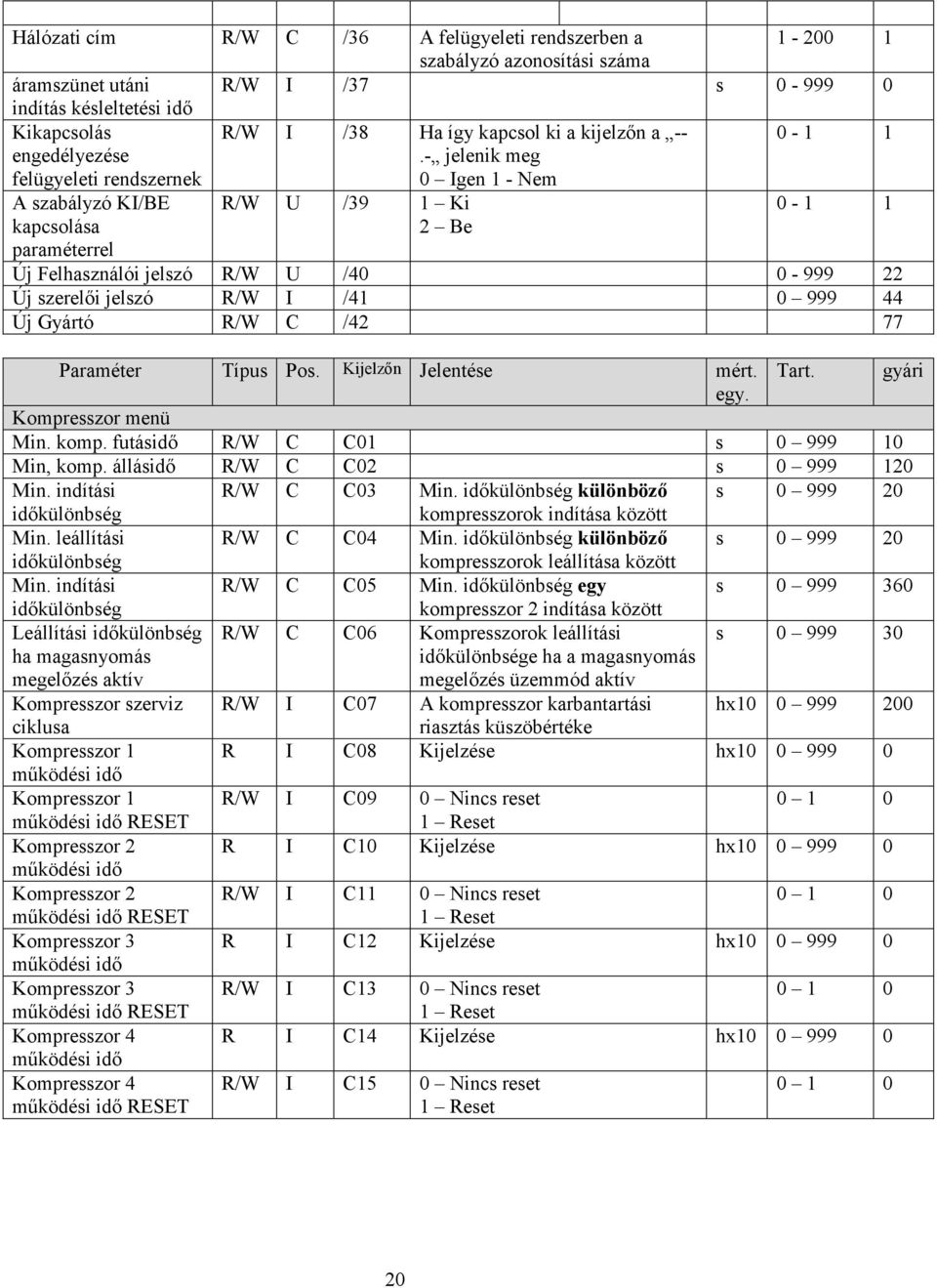

20 Hálózati cím R/W C /36 A felügyeleti rendszerben a szabályzó azonosítási száma áramszünet utáni R/W I /37 s indítás késleltetési idı Kikapcsolás engedélyezése felügyeleti rendszernek R/W I /38 Ha így kapcsol ki a kijelzın a --.- jelenik meg 0 Igen 1 - Nem A szabályzó KI/BE kapcsolása paraméterrel R/W U /39 1 Ki 2 Be Új Felhasználói jelszó R/W U / Új szerelıi jelszó R/W I / Új Gyártó R/W C /42 77 Paraméter Típus Pos. Kijelzın Jelentése mért. Tart. gyári egy. Kompresszor menü Min. komp. futásidı R/W C C01 s Min, komp. állásidı R/W C C02 s Min. indítási R/W C C03 Min. idıkülönbség különbözı s idıkülönbség kompresszorok indítása között Min. leállítási R/W C C04 Min. idıkülönbség különbözı s idıkülönbség kompresszorok leállítása között Min. indítási R/W C C05 Min. idıkülönbség egy s idıkülönbség kompresszor 2 indítása között Leállítási idıkülönbség R/W C C06 Kompresszorok leállítási s ha magasnyomás megelızés aktív idıkülönbsége ha a magasnyomás megelızés üzemmód aktív Kompresszor szerviz R/W I C07 A kompresszor karbantartási hx ciklusa riasztás küszöbértéke Kompresszor 1 R I C08 Kijelzése hx mőködési idı Kompresszor 1 R/W I C09 0 Nincs reset mőködési idı RESET 1 Reset Kompresszor 2 R I C10 Kijelzése hx mőködési idı Kompresszor 2 R/W I C11 0 Nincs reset mőködési idı RESET 1 Reset Kompresszor 3 R I C12 Kijelzése hx mőködési idı Kompresszor 3 R/W I C13 0 Nincs reset mőködési idı RESET 1 Reset Kompresszor 4 R I C14 Kijelzése hx mőködési idı Kompresszor 4 mőködési idı RESET R/W I C15 0 Nincs reset 1 Reset 20

21 Paraméter Típus Pos. Kijelzın Jelentése mért. egy. Szabályozás menü 1-es kör komp. alapérték R/W U r01 1-es körben a kompresszor alapértéke Komp. diff. 1-es kör R/W U r02 1-es körben a kompresszor differenciája 2-es kör komp. R/W U r03 2-es körben a kompresszor alapérték alapértéke (Csak 2 kör esetén) Komp. diff. 2-es kör R/W U r04 2-es körben a kompresszor differenciája (Csak 2 kör esetén) Kompresszor rotáció R/W I r05 0 Nincs rotáció 1 FIFO 2 Rotáció idıre Kompresszor szabályozás Minimális komp. beléptetési idı holtzónás szab.-nál Maximális komp. beléptetési idı holtzónás szab.-nál Minimális komp. kiléptetési idı holtzónás szab.-nál Maximális komp. kiléptetési idı holtzónás szab.-nál Nyomásdifferencia, ahol a ki- beléptetési idı változik Min. kompresszor alapérték kör 1 Max. kompresszor alapérték kör 1 Min. kompresszor alapérték kör 2 Max. kompresszor R/W I r06 0 Arányos 1 Holtzónás 2 Holtzónás idıvel R/W I r07 ld. fenn! (Csak holtzónás szabályozás) R/W I r08 ld. fenn! (Csak holtzónás szabályozás) R/W I r09 ld. fenn! (Csak holtzónás szabályozás) R/W C r10 ld. fenn! (Csak holtzónás szabályozás) R/W C r11 ld. fenn! (Csak holtzónás szabályozás) bar / 0 C bar / 0 C bar / 0 C bar / 0 C R/W C r12 1-es körben a kompresszorok min. beállítható alapértéke R/W C r13 1-es körben a kompresszorok max. beállítható alapértéke R/W U r14 2-es körben a kompresszorok min. beállítható alapértéke R/W U r15 2-es körben a kompresszorok alapérték kör 2 max. beállítható alapértéke Ventilátor alapérték R/W U r16 Ventilátor alapérték bar / 0 C Ventilátor differencia R/W U r17 Ventilátor differencia (Ha csak 1 kör van!) Inverter alapérték R/W C r18 Ventilátor inverter alapérék (csak ha az inverter engedélyezett) Inverter differencia R/W C r19 Ventilátor inverter differencia (csak ha az inverter engedélyezett) Ventilátor rotáció R/W C r20 0 nincs rotáció 1 FIFO (csak 1 kör esetén) Tart. gyári r12 r13 1, ,5 r14 r15 1, , s 0 r08 20 s r s 0 r10 10 s bar ,5 bar 0 r13 0,1 bar r12 40,0 2,5 bar 0 r15 0,1 bar r14 40,0 2,5 bar / 0 C bar / 0 C bar / 0 C r25 r26 15,5 bar 35,7 0 C ,5 bar C r25 15,5 bar r26 35,7 0 C ,5 bar C

22 Ventilátor szabályozás R/W C r21 0 arányos arányos és integráló (PI) 2 holtzónás (csak 1 kör esetén) Integrálási idı R/W C r22 Integrálási idı PI szabályozásnál s ventilátor beléptetése közötti min. idı R/W C r23 2 ventilátor beléptetése közötti minimális idıkülönbség s ventilátor kiléptetése közötti min. idı Minimális ventilátor alapérték Maximális ventilátor alapérték Vent. inverter 100% - os indítási üzemideje Inverter felpörgetési ideje (Csak holtzónás szabályozás) R/W C r24 2 ventilátor kiléptetése közötti minimális idıkülönbség (Csak holtzónás szabályozás) R/W C r25 A ventilátor beállítható minimális alapértéke R/W C r26 A ventilátor beállítható maximális alapértéke R/W C r27 Vent. inverter 100 % -os üzeme, az indítás után a beállított ideig (csak ha az inverter engedélyezett) R/W I r28 Az inverter teljes felterheléséhez szükséges idı (csak ha az inverter engedélyezett) Min. Inverter kimenet R/W C r29 A ventilátor inverter minimális mőködési kimeneti értéke (csak ha az inverter engedélyezett) Max. Inverter kimenet R/W C r30 A ventilátor inverter maximális mőködési kimeneti értéke (csak ha az inverter engedélyezett) Triac impulzus hossza R/W C r31 A triac számára elıállított impulzus hossza R/W C r32 0 Nem 1 Igen Változó kondenzációs alapértékkel történı szabályozás engedélyezése Hımérséklet diff. r32=1-hez Kompresszor alapérték eltolás értéke R/W C r33 Változó kondenzációs alapértékkel történı szabályozáshoz hımérséklet differencia R/W I r34 Ha digitális bemenetrıl szeretnénk alapértéket változtatni itt kell megadni az értékét s bar / C 0 r26-50 r26 1,0-31,2 bar / r ,0 0 C r ,3 s s % % ms C , Paraméter Típus Pos. Kijelzın Jelentése mért. Tart. gyári egy. Riasztás menü HP szívószonda kör 1 R/W I A01 1-es körben a magas szívóoldali bar A03 7 4,0 riasztás nyomás riasztás értéke HP szívószonda kör 1 R/W I A02 1-es körben a magas szívóoldali s riasztás késleltetés nyomáshoz tartozó riasztás késleltetése LP szívószonda kör 1 R/W I A03 1-es körben az alacsony bar /17 A01 0,5 riasztás szívóoldali nyomás riasztás értéke LP szívószonda kör 1 R/W I A04 1-es körben az alacsony szívóoldali s riasztás késleltetés nyomáshoz tartozó riasztás késleltetése HP szívószonda kör 2 riasztás R/W I A05 2-es körben a magas szívóoldali nyomás riasztás értéke bar A07 7,0 4,0 0 22

23 HP szívószonda kör 2 R/W I A06 2-es körben a magas szívóoldali s riasztás késleltetés nyomáshoz tartozó riasztás késleltetése LP szívószonda kör 2 R/W I A07 2-es körben az alacsony bar /18 A05 0,5 riasztás szívóoldali nyomás riasztás értéke LP szívószonda kör 2 R/W I A08 2-es körben az alacsony szívóoldali s riasztás késleltetés nyomáshoz tartozó riasztás késleltetése HP nyomóoldali riasztás R/W I A09 Magas nyomóoldali riasztás értéke bar / C A10 40 A ,8 LP nyomóoldali riasztás R/W I A10 Alacsony nyomóoldali riasztás értéke bar / C 0 A09 0 A09 10,0 20 Nyomóoldali riasztás R/W I A11 Nyomóoldali riasztás késleltetése s késleltetése Kompresszor termikus R/W I A12 Kompresszor termikus túlterhelés s túlterhelés riasztás késleltetése riasztás késleltetése Magasnyomás védelem R/W I A13 ld. fenn m védelmi idı 1 Magasnyomás védelem R/W I A14 ld. fenn m védelmi idı 2 Magasnyomás védelem R/W I A15 ld. fenn m védelmi idı 3 B2-es szondánál magas R/W I A16 B2-es szondánál magas 0 C -40T hımérséklet riasztás hımérséklet riasztás küszöbértéke B3-as szondánál magas R/W I A17 B3-as szondánál magas 0 C -40T hımérséklet riasztás hımérséklet riasztás küszöbértéke Folyadékszint riasztás R/W I A18 Folyadékszint riasztás s késleltetése késleltetése Riasztások resetelése R/W U A19 0 nincs reset reset Riasztási jelzés R/W I A20 Riasztási jelzés késleltetés s késleltetés Auto. -> manuális reset R/W I A21 Beállítható, hogy ha A21-en belül 3x van alacsonynyomású riasztás a resetelés m Szondahiba esetén a berendezés kikapcsolása R/W I A22 0 nem átvált automatikusról manuálisra Paraméter Típus Pos. Kijelzın Jelentése mért. egy. Karbantartás menü Komp. 1 automatikus szabályozás engedélyezése Komp. 2 automatikus szabályozás engedélyezése Komp. 3 automatikus szabályozás engedélyezése Komp. 4 automatikus szabályozás engedélyezése Komp. 1 manuális mőködtetése Komp. 2 manuális mőködtetése Komp. 3 manuális mőködtetése R/W I M01 0 nem R/W I M02 0 nem R/W I M03 0 nem R/W I M04 0 nem R/W I M05 0 nem R/W I M06 0 nem R/W I M07 0 nem Tart. gyári

24 Komp. 4 manuális mőködtetése Vent. 1 automatikus szabályozás engedélyezése Vent. 2 automatikus szabályozás engedélyezése Vent. 3 automatikus szabályozás engedélyezése Vent. 4 automatikus szabályozás engedélyezése Vent. 1 manuális mőködtetése Vent. 2 manuális mőködtetése Vent. 2 manuális mőködtetése Vent. 2 manuális mőködtetése Invereter mőködtetése 100%-on R/W I M08 0 nem R/W I M09 0 nem R/W I M10 0 nem R/W I M11 0 nem R/W I M12 0 nem R/W I M13 0 nem R/W I M14 0 nem R/W I M15 0 nem R/W I M16 0 nem R/W I M17 0 nem Csak ha az inverter nem engedélyezett Csatlakoztatható egységek: Ventilátor BE/KI szabályozás (CONVONOFF0) A szabályzó BE/KI kapcsolásra használatos. PWM -> 0-10 V átalakító (CONV0/10A0) 0-10 V-os sebességszabályozású ventilátorok is szabályozhatóvá válnak 24

25 Alkalmazási példák 4 kompresszor ventilátor fordulatszám szabályozással 2 kompresszor, 2 kondenzátor ventilátor és inverter 25

26 3 kompresszor, 2 ventilátor lépcsı és inverter (nincs riasztás relé) 2 kompresszor és 3 ventilátor és inverter 26

27 Nyomás távadók bekötése! Szívó Nyomó fekete V+ V+ fehér B4 B1 zöld GND GND 27
