LC112 Kétirányú autóriasztó útmutató Tartalomjegyzék Alap funkciók Riasztás funkciók Kiegészítő funkciók

Átírás

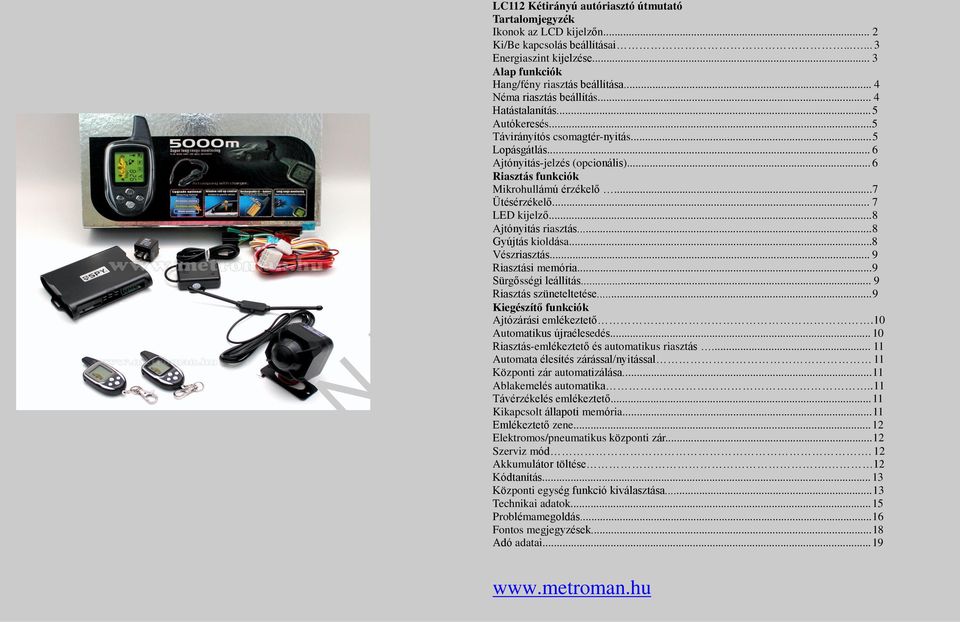

1 LC112 Kétirányú autóriasztó útmutató Tartalomjegyzék Ikonok az LCD kijelzőn... 2 Ki/Be kapcsolás beállításai Energiaszint kijelzése... 3 Alap funkciók Hang/fény riasztás beállítása... 4 Néma riasztás beállítás... 4 Hatástalanítás... 5 Autókeresés...5 Távirányítós csomagtér-nyitás... 5 Lopásgátlás... 6 Ajtónyitás-jelzés (opcionális)... 6 Riasztás funkciók Mikrohullámú érzékelő...7 Ütésérzékelő... 7 LED kijelző...8 Ajtónyitás riasztás...8 Gyújtás kioldása...8 Vészriasztás... 9 Riasztási memória...9 Sürgősségi leállítás... 9 Riasztás szüneteltetése...9 Kiegészítő funkciók Ajtózárási emlékeztető.10 Automatikus újraélesedés Riasztás-emlékeztető és automatikus riasztás Automata élesítés zárással/nyitással 11 Központi zár automatizálása...11 Ablakemelés automatika..11 Távérzékelés emlékeztető Kikapcsolt állapoti memória...11 Emlékeztető zene Elektromos/pneumatikus központi zár...12 Szerviz mód. 12 Akkumulátor töltése. 12 Kódtanítás Központi egység funkció kiválasztása...13 Technikai adatok Problémamegoldás...16 Fontos megjegyzések...18 Adó adatai

2 Ikonok az LCD kijelzőn Autókeresés Nyomja le egyszerre az élesítés és néma riasztás gombokat, hogy kinyissa a csomagteret. Ki/Be kapcsolás beállításai Bekapcsolás Tartsa lenyomva a hatástalanítás gombot, amíg meg nem hall egy dallamot. Engedje el, ekkor az kijelzőn az ikonok egyenként felvillannak és a távirányító kettőt vibrál. Kikapcsolás Tartsa lenyomva a hatástalanítás gombot, amíg egy csipogást nem hall. Megjegyzés: Mielőtt használná, kérjük, kapcsolja be a távirányítót. Energiaszint kijelzése Amikor az akkumulátor lemerülőben van, akkor a távirányító csipogással emlékeztet rá, hogy töltse fel, illetve a töltés ikon is villog. Megjegyzés: Amikor lemerül, a távirányító kikapcsol. Kb. 1,5 órát vesz igénybe a teljes feltöltöttség. Részletekben is tölthető. Alap funkciók Riasztás Nyomja meg egyszer az adón a riasztás gombot, ez lezárja az ajtót, és élesíti a rendszert hanggal és villanással. Nyomja meg a riasztó gombot egyszer újra, hogy beállítsa az autókereső státuszt (mikrohullámú szenzor működik). A riasztó gomb ismételt megnyomásával változtathatja a riasztás módját. Tartsa lenyomva két másodpercig a gombot, hogy az autókeresés hanggal/fénnyel módba lépjen. Hatástalanítás Nyomja meg a hatástalanító gombot egyszer, hogy hatástalanítsa a riasztó rendszert, ekkor a központi zár kinyílik. Tartsa lenyomva a gombot, hogy kikapcsoljon vagy bekapcsoljon a távirányító. Vezetés közben a hatástalanító gomb megnyomásával az ajtózárak kinyílnak. Csendes (néma) riasztás Nyomja meg egyszer a némító gombot az ajtó lezárásához néma módban. Nyomja meg a némító gombot egyszer újra, a mikrohullámú érzékelő néma riasztó módba teszi a rendszert. A némító gomb ismételt megnyomásával változtathatja a riasztás módját. Nyomja le a némító gombot legalább 2 mp-ig az autókereséshez, fénnyel. Nyomja le a némító gombot 2 mp-ig, vagy tovább vezetés közben a lopásgátlás beállításához. Csomagtér nyitás Nyomja le a riasztó és a némító gombot egyszerre 1 mp-ig, vagy tovább a csomagtartó kinyitásához. Alap funkciók Hang/fény riasztás beállítása Amikor parkol, tegye a kulcsot off állásba, csukja be az összes ajtót, és egyszer nyomja meg a riasztás gombot az ajtók lezárásához, a LED visszajelző villanni fog, az index egyszer felvillan, a sziréna csipog egyet. Az adó egy bi hangot ad ki, a riasztás ikon felvillan kétszer. Nyomja meg újra a riasztás gombot, az ütésérzékelő, és az ultrahangos érzékelő bekapcsol. Ebben a módban a LED villogni fog, az index egyet villan, a sziréna egy bi hangot ad ki. Aztán zenélő hangot ad ki az adó, a LED folyamatosan villog. Néma riasztás beállítás Amikor parkol, tegye a kulcsot off állásba, csukja be az ajtókat. Nyomja meg a néma riasztás gombot egyszer, az ajtók lezárásához, a LED visszajelző villanni fog, az indexek fel fognak villanni egyszer, a sziréna nem fog csipogni, ekkor néma riasztás státuszban van. Az ütésérzékelő aktív ebben a módban. Az adó bi-bi zenehangot ad ki, a riasztás gomb világít. Nyomja meg újra a néma riasztás gombot, az ultrahangos érzékelő működésbe lép. Ebben a módban a LED visszajelző villog, az indexek egyszer felvillannak, a sziréna nem csipog. Az adó zenélő hangot fog kiadni, a riasztás gomb világít.

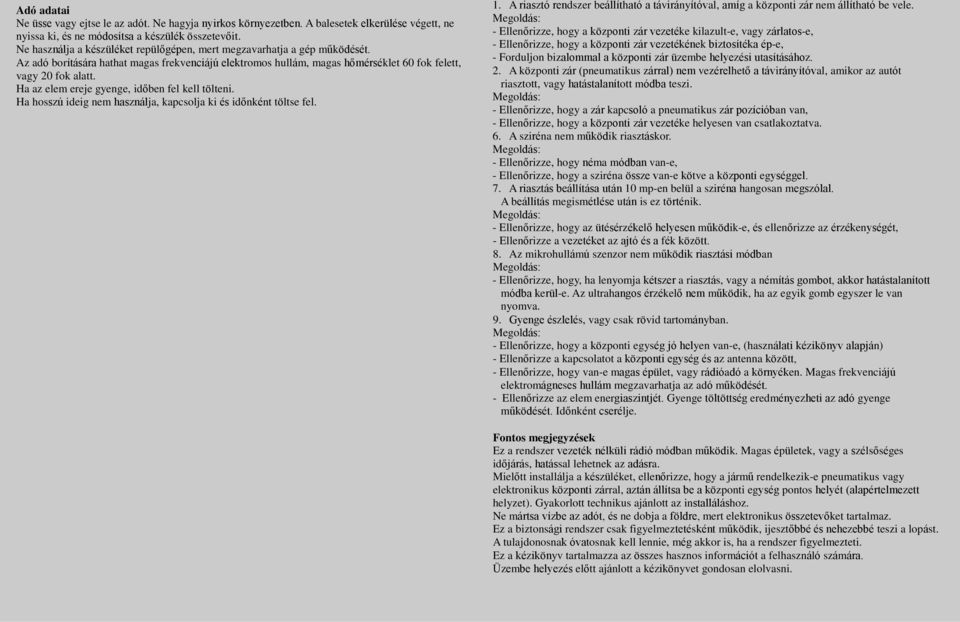

3 Adó adatai Ne üsse vagy ejtse le az adót. Ne hagyja nyirkos környezetben. A balesetek elkerülése végett, ne nyissa ki, és ne módosítsa a készülék összetevőit. Ne használja a készüléket repülőgépen, mert megzavarhatja a gép működését. Az adó borítására hathat magas frekvenciájú elektromos hullám, magas hőmérséklet 60 fok felett, vagy 20 fok alatt. Ha az elem ereje gyenge, időben fel kell tölteni. Ha hosszú ideig nem használja, kapcsolja ki és időnként töltse fel. 1. A riasztó rendszer beállítható a távirányítóval, amíg a központi zár nem állítható be vele. - Ellenőrizze, hogy a központi zár vezetéke kilazult-e, vagy zárlatos-e, - Ellenőrizze, hogy a központi zár vezetékének biztosítéka ép-e, - Forduljon bizalommal a központi zár üzembe helyezési utasításához. 2. A központi zár (pneumatikus zárral) nem vezérelhető a távirányítóval, amikor az autót riasztott, vagy hatástalanított módba teszi. - Ellenőrizze, hogy a zár kapcsoló a pneumatikus zár pozícióban van, - Ellenőrizze, hogy a központi zár vezetéke helyesen van csatlakoztatva. 6. A sziréna nem működik riasztáskor. - Ellenőrizze, hogy néma módban van-e, - Ellenőrizze, hogy a sziréna össze van-e kötve a központi egységgel. 7. A riasztás beállítása után 10 mp-en belül a sziréna hangosan megszólal. A beállítás megismétlése után is ez történik. - Ellenőrizze, hogy az ütésérzékelő helyesen működik-e, és ellenőrizze az érzékenységét, - Ellenőrizze a vezetéket az ajtó és a fék között. 8. Az mikrohullámú szenzor nem működik riasztási módban - Ellenőrizze, hogy, ha lenyomja kétszer a riasztás, vagy a némítás gombot, akkor hatástalanított módba kerül-e. Az ultrahangos érzékelő nem működik, ha az egyik gomb egyszer le van nyomva. 9. Gyenge észlelés, vagy csak rövid tartományban. - Ellenőrizze, hogy a központi egység jó helyen van-e, (használati kézikönyv alapján) - Ellenőrizze a kapcsolatot a központi egység és az antenna között, - Ellenőrizze, hogy van-e magas épület, vagy rádióadó a környéken. Magas frekvenciájú elektromágneses hullám megzavarhatja az adó működését. - Ellenőrizze az elem energiaszintjét. Gyenge töltöttség eredményezheti az adó gyenge működését. Időnként cserélje. Fontos megjegyzések Ez a rendszer vezeték nélküli rádió módban működik. Magas épületek, vagy a szélsőséges időjárás, hatással lehetnek az adásra. Mielőtt installálja a készüléket, ellenőrizze, hogy a jármű rendelkezik-e pneumatikus vagy elektronikus központi zárral, aztán állítsa be a központi egység pontos helyét (alapértelmezett helyzet). Gyakorlott technikus ajánlott az installáláshoz. Ne mártsa vízbe az adót, és ne dobja a földre, mert elektronikus összetevőket tartalmaz. Ez a biztonsági rendszer csak figyelmeztetésként működik, ijesztőbbé és nehezebbé teszi a lopást. A tulajdonosnak óvatosnak kell lennie, még akkor is, ha a rendszer figyelmezteti. Ez a kézikönyv tartalmazza az összes hasznos információt a felhasználó számára. Üzembe helyezés előtt ajánlott a kézikönyvet gondosan elolvasni.

4 Ajtónyitás villanással Ha a J3 kapcsolót az ajtónyitás villanás nélkül állásba kapcsolja, akkor az index nem fog villanni, az ajtó nyitásakor. Ha a J3 kapcsolót az ajtónyitás villanással állásba kapcsolja, akkor az index villanni fog, az ajtó nyitásakor, jelezve ezzel a többi autósnak. Megjegyzés: A gyári beállítás az ajtónyitás villanással. Hatástalanítás Élesített módban, nyomja meg a hatástalanító gombot egyszer az ajtózárak nyitásához. Az indexek kétszer felvillannak, a sziréna du-du hangot fog kiadni. Az adó bi-bi hangot ad ki. Az adón az oldalajtó- ikon 5 másodpercig villog. Az élesített mód ikon eltűnik. Néma módban a sziréna nem csipog, a többi beállítás megegyezik a hangos riasztás móddal. Autókeresés Ha az autó tulajdonosa nem tudja, hogy hova parkolt, és meg akarja keresni az autóját, nyomja meg az adón egyszer az autókeresés gombot, a sziréna csipogni fog 10 mp-ig az index villogásával. Nyomja meg az adón az autókeresés gombot 2 mp-ig, vagy tovább, az indexek villogni fognak 10 mp-ig, szirénahang nélkül, az autó tulajdonosának emlékeztetésére. Bármely gomb megnyomásával kiléphet a módból. Csomagtér nyitás Amikor a motor nem jár, nyomja le a riasztás és a némítás gombot egyszerre egy vagy több mp-ig a csomagtér kinyitásához. (A csomagtér nyitó motor alkalmas erre a funkcióra) Az adó csipogó hangot ad ki, a csomagtér nyitó ikon 5 mp-ig felvillan. Riasztás funkciók Ha esős időben kint parkol, akkor az mikrohullámú szenzor érzékelheti az esőt, és riaszthat. Ilyen esetben az ultrahangos érzékelő leállítható az adóval, a hamis riasztások elkerülésére. Mikrohullámú szenzor (opcionális) Riasztáskor, ha valaki, vagy egy tárgy mozog, és a szenzor érzékeli 5 mp-ig, a sziréna ötször csipogni fog, a motor lezár, és az indexek villannak. Az adó bi hangot ad ki ötször, vibrál egyszer, hogy figyelmeztesse az autó tulajdonosát. Ha az mikrohullámú szenzor 15 mp-ig érzékeli a mozgást, a motor le fog zárni, az indexek felvillannak, a sziréna hangosan fog csipogni 30 mp-ig, hogy figyelmeztesse az autó tulajdonosát. Az adó bi-bi-bi hangot ad ki 30 mp-ig és az adó vibrál 8-szor. Néma riasztás módban a sziréna nem csipog éles riasztáskor. Hatástalanított állapotban nyomja meg a riasztás vagy a némítás gombot egyszer, hogy beállítsa a riasztási módot mikrohullámú szenzor nélkül. Nyomja meg a riasztás vagy a némítás gombot kétszer, hogy beállítsa a riasztási módot mikrohullámú szenzoros működéssel. Ütés érzékelő Riasztás hanggal és fénnyel státuszban, ha ütés éri az autót, először a sziréna 5-ször csipogni fog, és a motor le fog zárni. Ugyanekkor az indexek fel fognak villanni. Az adó bi hangot fog kiadni 5-ször, és egyszer vibrálni is fog, hogy figyelmeztesse a tulajdonost. Az ütés ikon, és a index ikon világítani fog az adón. Ha 15 mp-en belül újabb ütés éri az autót, akkor a sziréna hangosan csipog 30 mp-ig az index villogásával. Az adó bi-bi-bi hangot ad ki 30 mp-ig, és 8-szor vibrál. Néma módban a szirénák nem csipognak. Lopásgátlás Vezetés közben nyomja meg a némító gombot 2 mp-ig, vagy tovább a rablásgátlás beállításához. Az index gyorsan fog villogni, a sziréna hangosan csipogni fog, az index felvillan, aztán 20 mp múlva a motor automatikusan leáll. Csak a hatástalanítás gombbal szüneteltethető a funkció. LED kijelző Riasztás módban a LED kétszer villan két másodperces intervallumonként, figyelmeztetésül, hogy az autó riasztott állapotban van. Ha a riasztórendszer ütést érzékel vagy a mikrohullámú szenzor riaszt, a LED folyamatosan villog

5 a riasztás alatt. Emlékezteti a tulajdonost, úgy, hogy a LED 2 másodpercenként 4-szer fog villanni, folyamatosan a hatástalanításig és a gyújtástól az ON pozícióig. Ha a riasztó rendszer ajtónyitást érzékel, a gyújtást tegye ON pozícióba, lépjen a fékre, a LED villogni fog Funkcióválasztás a központi egységen - Állítsa alacsonyabb érzékenységi szintre az ütésérzékelőt. Vagy cserélje ki az ütésérzékelőt egy újra. Szerviz mód Aktiválja ezt a módot, amikor szervizbe parkol. Kapcsolja a gyújtást ON pozícióba, nyomja meg a riasztás gombot 3 mp-ig, a LED visszajelző világítani fog, aztán nyomja meg a némító gombot egyszer, egy bi hang fogja jelezni, hogy aktiválta. Ebben a módban csak központi zárral és csomagtér felnyitóval felszerelt autók vezérelhetők a távirányítóról. Kapcsolja a gyújtást ON pozícióba, aztán nyomja meg a riasztás gombot 2 mp-ig, hogy kilépjen a szerviz módból. Távirányító akkumulátor töltése Dugja a töltőt a szivargyújtóba. Ha a távirányító visszajelzője zölden kezd világítani, akkor a távirányító teljesen feltöltött. Technikai adatok Frekvencia: MHz Szabályozási mód: FSK Központi egység: feszültség: 12V +/-3V statikus áram: <10mA sziréna hangerő: dB Távirányító: feszültség: 3,2-4,2V statikus áram: <30uA Töltés - feszültség: 12V+\-3V - statikus áram: <10mA - Töltés áram: 110mA+/-8mA Kódtanítás Tartsa nyomva a kódtanítás gombot a központi egységen, a LED világítani fog. Aztán nyomjon meg egy gombot az adón, a LED kétszer felvillan, a sziréna kétszer megszólal. Az adó zenét játszik, a kódtanítás sikeres. Nyomjon meg egy gombot a másik adón, a LED négyszer felvillan, a sziréna négyszer megszólal. Az adó zenét játszik, a kódtanítás a másik adón is sikeres. Egyszerre két távirányító tanítható a rendszerre. Problémamegoldás 3. A sziréna szól az installáció befejezése után és a távirányítóval nem lehet leállítani - Ellenőrizze a vezetékes kapcsolatot, - Ellenőrizze, hogy nem égett-e el a központi egység biztosítéka, - Ellenőrizze, hogy összeillőek-e a kódok az adó és a központi egység között. Ha nem, akkor a probléma megoldásához kódtanításra van szükség. 4. Hatástalanítás után, ha az ajtók az indexek villanása nélkül nyílnak ki. Vagy, ha az ajtókat erőszakkal kinyitják, és nem riaszt riasztás státuszban. - Ellenőrizze, hogy az autó ajtajában az érzékelők vezetékei rendesen be vannak-e kötve - Ellenőrizze, hogy az érzékelő kapcsolója az ajtóban megszakadt-e, vagy meglazult-e. 5. Riasztás módban hanggal és fénnyel, a rendszer egy kis érintésre is beriaszt. Vagy a riasztó bekapcsol, ha egy teherautó elmegy a parkoló autó mellett.

6 hatástalanításig, és a gyújtástól az ON pozícióig. Ajtó behatolás riasztás Riasztás módban, ha az autó ajtaja kinyílik, vagy a fékre lépnek, a rendszer riasztást fog érzékelni, a sziréna csipogni fog 30 mp-ig, mialatt az indexek villognak. Az autó lopás-gátló funkcióban van ebben az esetben. Riasztja a tulajdonost, a távirányító bi-bi-bi hangot ad ki 30 mp-ig, és 8-szor vibrál. Közben az oldalajtó ikon felvillan. villogni 2 mp-es intervallumonként, amíg gyújtást nem kapcsol. B, Ajtónyitás, gyújtás, vagy fék miatti riasztás esetén emlékezteti a tulajdonost, a sziréna du hangot fog kiadni négyszer (néma riasztás esetén nem ad ki hangot). A LED visszajelző folyamatosan villogni fog, amíg gyújtást nem kapcsol. Sürgősségi leállítás Abban az esetben, ha az adó elveszik, vagy megsérül, az ajtókat csak kulccsal lehet kinyitni (a rendszer riasztást érzékel, a sziréna csipog, az indexek villognak) lépjen a fékre, fordítsa a kulcsot 10-szer OFF/ON állásba, hagyja az ON állásban, ekkor a rendszer hatástalanodik. Riasztás leállítása Ha a rendszer riasztást érzékel, nyomja meg a riasztás és a némítás gombot a riasztás megszakításához. A riasztó rendszer újraindul. Kiegészítő funkciók Automatikus újraélesítés (téves hatástalanítás ellen) Riasztott módban nyomja meg a hatástalanító gombot a riasztó hatástalanításához. Ha az ajtó nem nyílik ki 25 mp-en belül, a rendszer automatikusan visszaélesedik, hogy kivédje a véletlen hatástalanítást. Az adó vissza fog jelezni, emlékeztetve a tulajdonost. Gyújtás kapcsoló kioldása Riasztott módban, ha a gyújtás kapcsoló kiold, a sziréna csipogni fog 30 mp-ig, és ugyanekkor az indexek villogni fognak. Az autó indíthatatlan ebben a helyzetben. Az adó riasztja a tulajdonost, bi-bi-bi hangot ad ki 30 mp-ig, és 8-szor vibrál. Az indítás ikon villog. Ajtózárás emlékeztető Riasztás módban, ha valamelyik ajtó helytelenül csukódott, akkor a sziréna csipogni fog és az indexek villognak háromszor figyelmeztetésül, az adó bi-bi-bi hangot fog kiadni és az oldalajtó ikon villogni kezd. Vészriasztás Riasztott módban, bármilyen hatástól, mint ajtónyitás, gyújtás kioldás, fékezés, aktiválódik a sziréna 30 mp-re, mialatt az indexek villognak. Az autó ebben a helyzetben indíthatatlan. Riasztja a tulajdonost, az adó bi-bi-bi hangot ad ki 30 mp-ig, és 8-szor vibrál. Eközben az ajtónyitás és a fényszóró ikonok világítanak. Ha az ütésérzékelő és a mikrohullámú szenzor egyszerre jelez, akkor az ajtónyitás ikon villogni fog. Ha a mikrohullámú szenzor jelez, akkor az összes ikon felvillan, először balról jobbra, majd jobbról balra. Riasztási memória Élesített módban, ha a rendszert riasztó hatás éri, a riasztási információ funkció el tudja tárolni a történést, hogy emlékeztesse az autó tulajdonosát. A, Ütés vagy mikrohullámú miatti riasztás esetén emlékezteti a tulajdonost, a sziréna du-du hangot fog kiadni kétszer (néma riasztás esetén nem ad ki hangot). A LED visszajelző 4-szer fog Riasztás-emlékeztető és automatikus riasztás (opcionális) Van egy J4 jelölés a központi egységen az automatikus riasztáshoz. Amikor a motort riasztás nélkül állította le, a sziréna hangot fog kiadni figyelmeztetésül, az indexek háromszor felvillannak. Ha a rendszer ütés miatt riaszt, akkor, amikor leállítja a motort és az ajtók bezárásától számított 20 mp-en belül, a rendszer emlékeztetni fog a riasztásra. A riasztó bi-bi hangot fog kiadni háromszor, és 8-szor vibrálni fog az adó, ha az autó riasztás nélkül parkol. A távirányítón a riasztás és a hatástalanítás ikon felváltva világít, figyelmeztetve a riasztásra. A riasztórendszer automatikus riasztásra vált némított módban, ha az autó 1 percig riasztás nélküli módban parkol. Az adó hangot fog kiadni vibrációval, emlékeztetve a riasztásra, illetve a távirányítón a riasztás és oldalajtó ikonok felváltva villognak. Ha a J4 kapcsolóval kikapcsolta az automatikus újraélesítést, akkor, a rendszer nem áll át automatikus riasztásra, csak emlékezteti a tulajdonost a riasztási mód bekapcsolására. (Emlékeztető: az alapértelmezett beállítás automatikus élesítés ).

7 Automata élesítés zárással/nyitással (opcionális) HA a J4 gombbal bekapcsolja az automata élesítést és azzal együtt a J2 kapcsolóval az automata zárást, akkor a rendszer néma riasztás módba kapcsolódik be, ajtózárással együtt. A távirányító ilyenkor csipog és vibrál, hogy figyelmeztessen. Az ikonok ekkor egymás után felvillannak, először balról jobbra, majd jobbról balra, és az élesítés ikon villog 2 másodpercenként. Ha a J4 gombot bekapcsolja, de a J2-t nem, akkor a rendszer automatikusan néma módba élesedik, ajtózárás nélkül. A távirányító hanggal és vibrálással emlékeztet az élesedésre. Az ikonok ekkor egymás után felvillannak, először balról jobbra, majd jobbról balra, és az élesítés ikon villog 2 másodpercenként. Megjegyzés: A gyári beállítás az automata élesítés ajtózárás nélkül. Automatikus központi zár Vezetéskor 15 mp elteltével lépjen a fékre, a központi zár automatikusan le fogja zárni az ajtókat, a motor leállításakor automatikusan ki is fogja nyitni. Ha vezetéskor 15 mp elteltével az ajtók helytelenül záródtak be, a rendszer emlékeztetni fogja a vezetőt háromszoros du hanggal, és az index egyszer felvillan. Ha ezután is rosszul van becsukva, akkor egyszer emlékeztet még, aztán többször nem. Ha becsukja jól az ajtókat, akkor nyomja le a lábféket, hogy a központi zár automatikusan bezárjon. Vezetés közben a távirányítón nyomja meg a riasztás gombot az ajtók lezárásához, a hatástalanítás gombot pedig a kinyitáshoz. Automatikus ablakemelés Riasztás módban a rendszer automatikusan fel fogja az ablakokat. (csak az ablakemelő modullal felszerelt autók esetében). húzni Érzékelés emlékeztető Ha a távirányító nem fogad semmilyen jelet a központi egység érzékelőitől, 3percen belül, ki fogja jelezni a képernyőn. Ha a távirányító hatótávolságon kívül van, akkor az élesítés ikon kikapcsol, ha visszatér a hatótávolságba, akkor az ikon visszakapcsol. Kikapcsolt állapoti memória Abban az esetben, ha a riasztó rendszer kikapcsolódik, a beállítások bekapcsoláskor visszaállnak. Emlékeztető zene Amikor az adó használaton kívül van, zenével emlékezteti a használóját. Ez azt jelenti, hogy az adó rádióhullámok segítségével próbál kapcsolatot létesíteni a központi egységgel. Elektromos/pneumatikus központi zár (opcionális) Van egy J1 feliratú kapcsoló a központi egységen. Tegye elektromos zár pozícióba, és nyomja meg a riasztó vagy a hatástalanító gombot a záráshoz, vagy a nyitáshoz. (csak elektromos zárral felszerelt autók esetében). Tegye pneumatikus zár pozícióba, és nyomja meg a riasztó vagy a hatástalanító gombot a záráshoz, vagy a nyitáshoz. (csak pneumatikus zárral felszerelt autók esetében). Megjegyzés: A gyári beállítás az elektromos zár.
