1 KÖRMEDENCE DREAM POOL BIZTONSÁGI TANÁCSOK FIGYELEM. - A KARBANTARTÁSI UTASÍTÁSOK BE NEM TARTÁSA KOMOLY EGÉSZSÉGI KOCKÁZATOKKAL JÁRHAT, KÜLÖNÖSEN GYEREKEK ESETÉBEN. - A felállítás megkezdése eltt gondosan olvassa el az alábbi utasításokat. - Biztonsági okok miatt ne állítsa fel a medencét balkonon vagy teraszon. - Fontos: Olyan helyen állítsa fel a medencét, ahol vízelvezetés van a közelben, hogy a medencefal esetleges szakadása ne árassza el a környezetét. Képzelje azt, hogy a medencéje egy nagy gát. Ha az alja nincs megfelelen szintbe állítva, a bels nyomás kiszakíthatja a falakat, és a víz kiömlik. Ilyen nagymennyiség víz komoly károkat tud okozni a környezetben, st a közelben lev személyeknek is. - Ezt a medencét gyerekeknek terveztük. - Sohase merüljön le a medencében. - Ne használja a medencét éjszaka vagy rossz látási viszonyok mellett. - Ne használj a medencét alkohol, gyógyszerek vagy drog hatása alatt. - Ne engedje a verekedést vagy durva játékokat a medencében. - Ne ússzon el a medencefal és a létra között (beakadás kockázata). - Ne engedje, hogy háziállatot (kutya, macska stb.) úsztassanak a medencében. - Ne nyúljon a szrhöz ha vizes a teste vagy a talaj nedves (elektromos áram ütés) - Ne üljön, feküdjön vagy járjon a medence élén. rizze meg ezt az útmutatót késbbi felhasználásra. 1.oldal

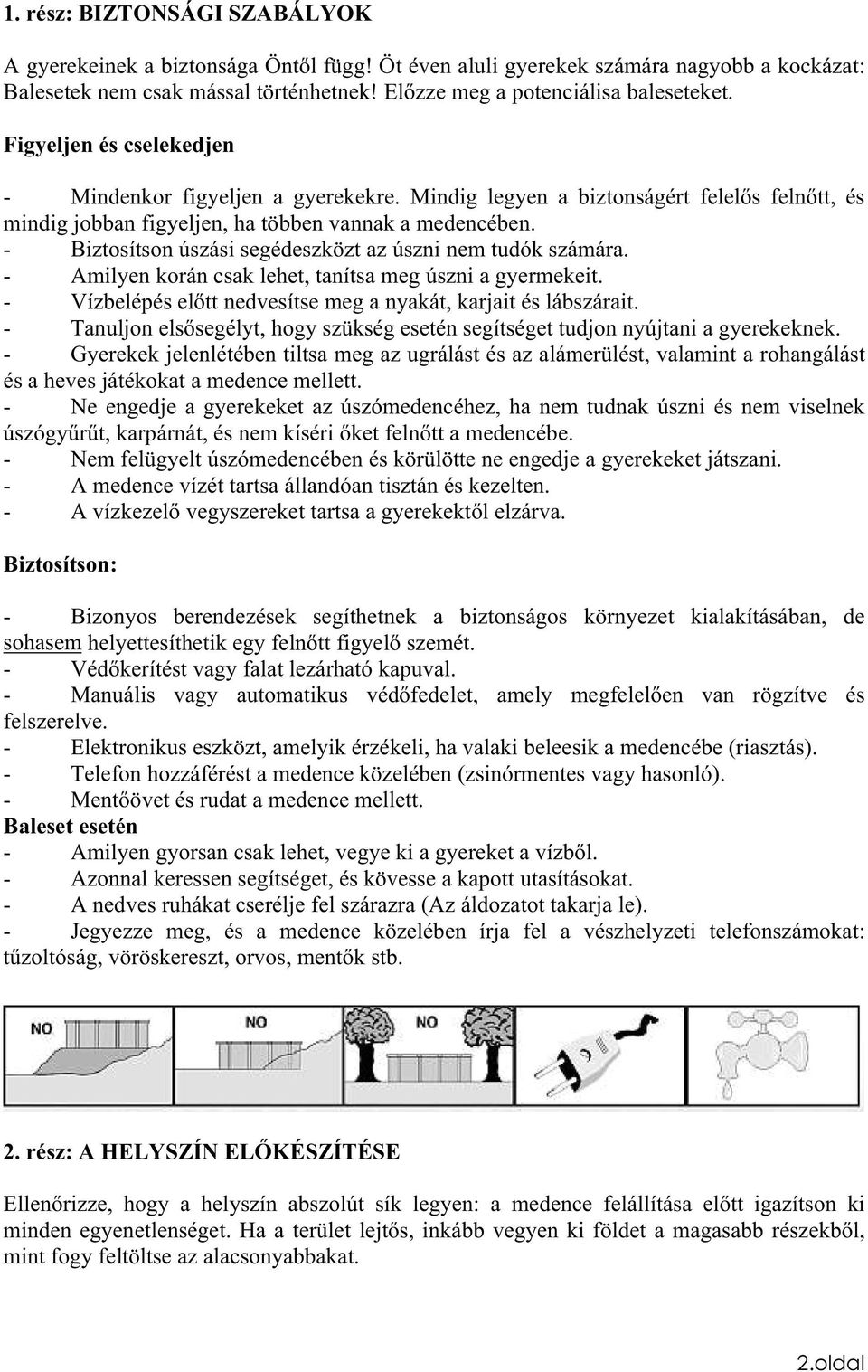

2 1. rész: BIZTONSÁGI SZABÁLYOK A gyerekeinek a biztonsága Öntl függ! Öt éven aluli gyerekek számára nagyobb a kockázat: Balesetek nem csak mással történhetnek! Elzze meg a potenciálisa baleseteket. Figyeljen és cselekedjen - Mindenkor figyeljen a gyerekekre. Mindig legyen a biztonságért felels felntt, és mindig jobban figyeljen, ha többen vannak a medencében. - Biztosítson úszási segédeszközt az úszni nem tudók számára. - Amilyen korán csak lehet, tanítsa meg úszni a gyermekeit. - Vízbelépés eltt nedvesítse meg a nyakát, karjait és lábszárait. - Tanuljon elssegélyt, hogy szükség esetén segítséget tudjon nyújtani a gyerekeknek. - Gyerekek jelenlétében tiltsa meg az ugrálást és az alámerülést, valamint a rohangálást és a heves játékokat a medence mellett. - Ne engedje a gyerekeket az úszómedencéhez, ha nem tudnak úszni és nem viselnek úszógyrt, karpárnát, és nem kíséri ket felntt a medencébe. - Nem felügyelt úszómedencében és körülötte ne engedje a gyerekeket játszani. - A medence vízét tartsa állandóan tisztán és kezelten. - A vízkezel vegyszereket tartsa a gyerekektl elzárva. Biztosítson: - Bizonyos berendezések segíthetnek a biztonságos környezet kialakításában, de sohasem helyettesíthetik egy felntt figyel szemét. - Védkerítést vagy falat lezárható kapuval. - Manuális vagy automatikus védfedelet, amely megfelelen van rögzítve és felszerelve. - Elektronikus eszközt, amelyik érzékeli, ha valaki beleesik a medencébe (riasztás). - Telefon hozzáférést a medence közelében (zsinórmentes vagy hasonló). - Mentövet és rudat a medence mellett. Baleset esetén - Amilyen gyorsan csak lehet, vegye ki a gyereket a vízbl. - Azonnal keressen segítséget, és kövesse a kapott utasításokat. - A nedves ruhákat cserélje fel szárazra (Az áldozatot takarja le). - Jegyezze meg, és a medence közelében írja fel a vészhelyzeti telefonszámokat: tzoltóság, vöröskereszt, orvos, mentk stb. 2. rész: A HELYSZÍN ELKÉSZÍTÉSE Ellenrizze, hogy a helyszín abszolút sík legyen: a medence felállítása eltt igazítson ki minden egyenetlenséget. Ha a terület lejts, inkább vegyen ki földet a magasabb részekbl, mint fogy feltöltse az alacsonyabbakat. 2.oldal

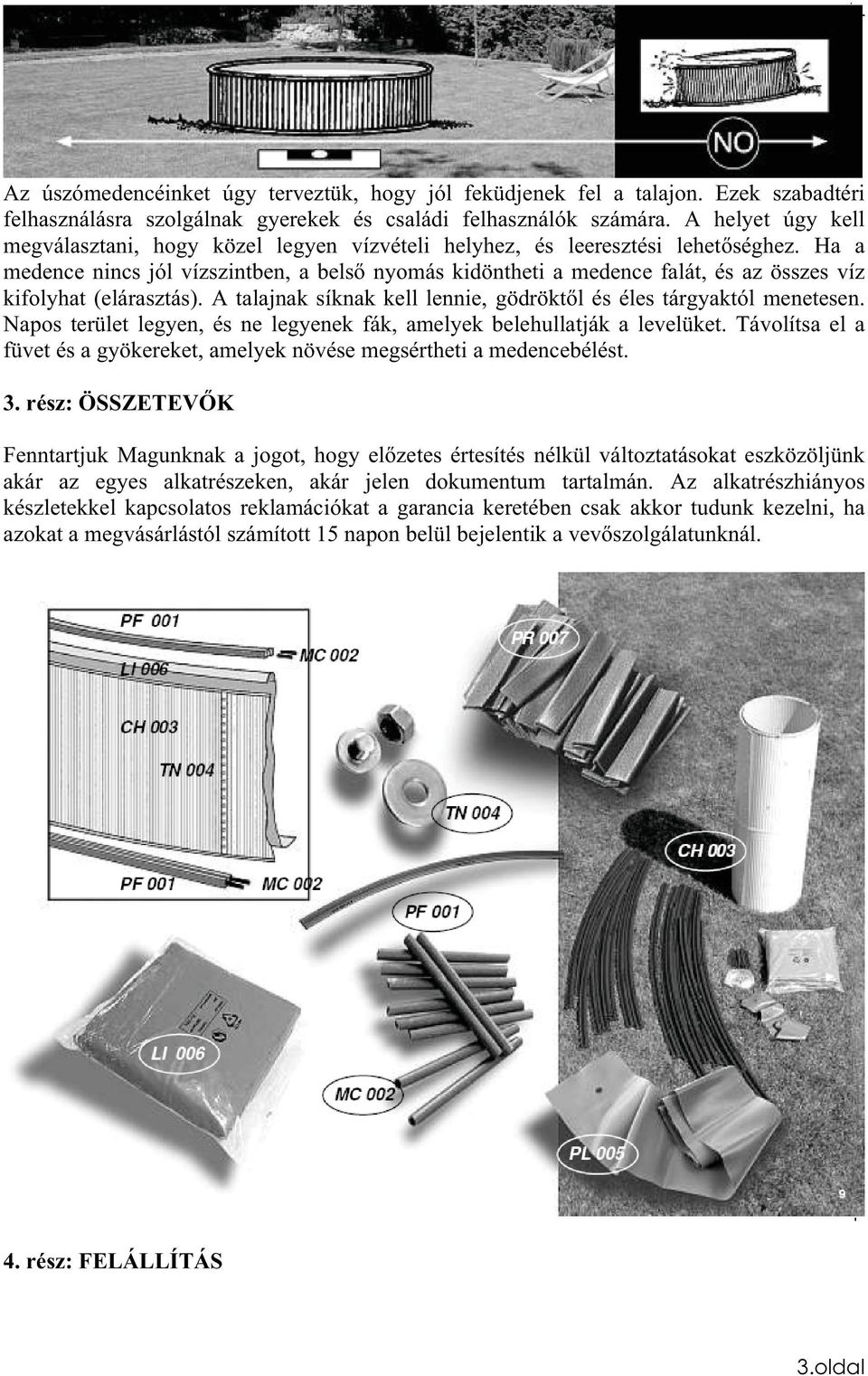

3 Az úszómedencéinket úgy terveztük, hogy jól feküdjenek fel a talajon. Ezek szabadtéri felhasználásra szolgálnak gyerekek és családi felhasználók számára. A helyet úgy kell megválasztani, hogy közel legyen vízvételi helyhez, és leeresztési lehetséghez. Ha a medence nincs jól vízszintben, a bels nyomás kidöntheti a medence falát, és az összes víz kifolyhat (elárasztás). A talajnak síknak kell lennie, gödröktl és éles tárgyaktól menetesen. Napos terület legyen, és ne legyenek fák, amelyek belehullatják a levelüket. Távolítsa el a füvet és a gyökereket, amelyek növése megsértheti a medencebélést. 3. rész: ÖSSZETEVK Fenntartjuk Magunknak a jogot, hogy elzetes értesítés nélkül változtatásokat eszközöljünk akár az egyes alkatrészeken, akár jelen dokumentum tartalmán. Az alkatrészhiányos készletekkel kapcsolatos reklamációkat a garancia keretében csak akkor tudunk kezelni, ha azokat a megvásárlástól számított 15 napon belül bejelentik a vevszolgálatunknál. 4. rész: FELÁLLÍTÁS 3.oldal

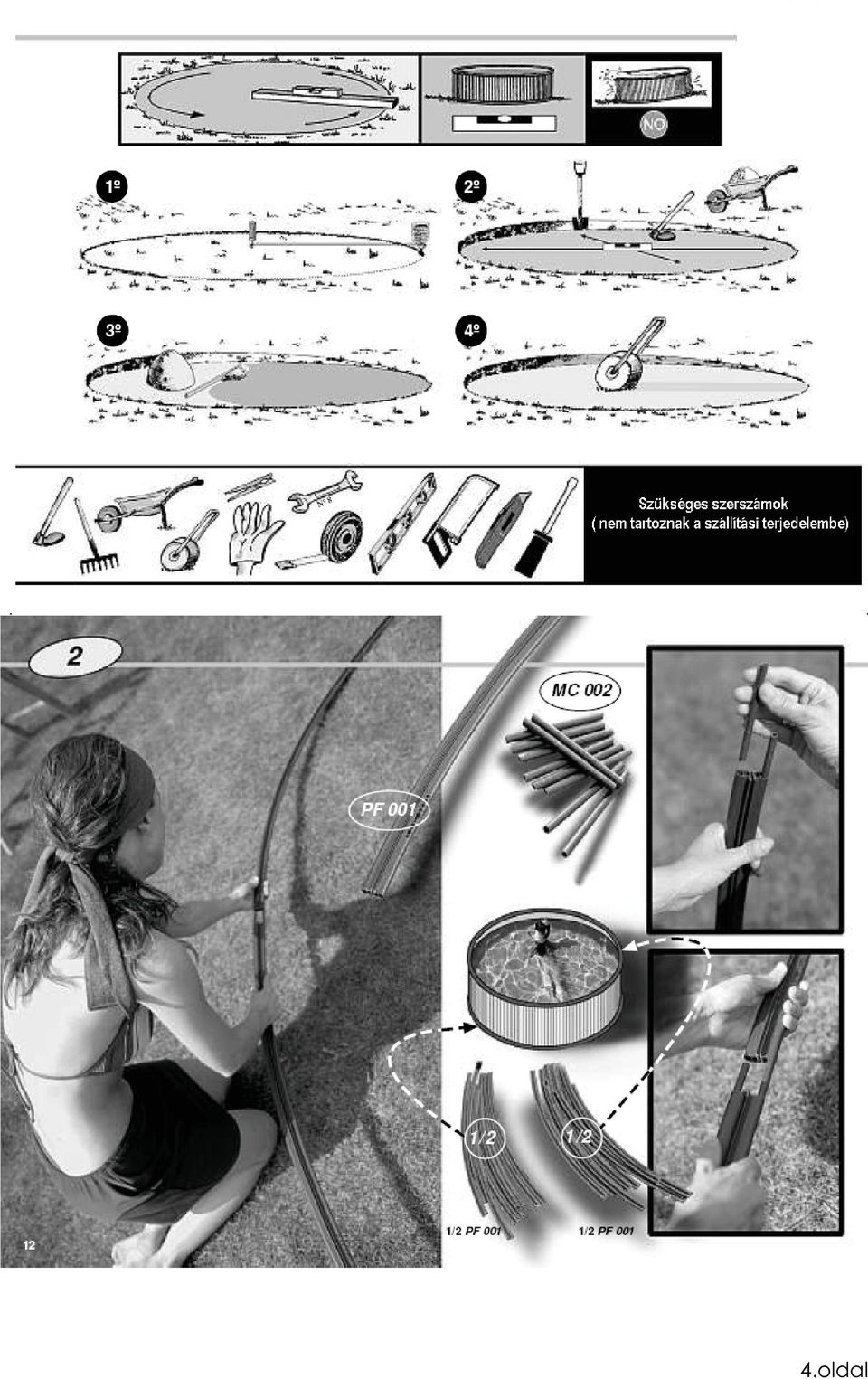

4 4.oldal

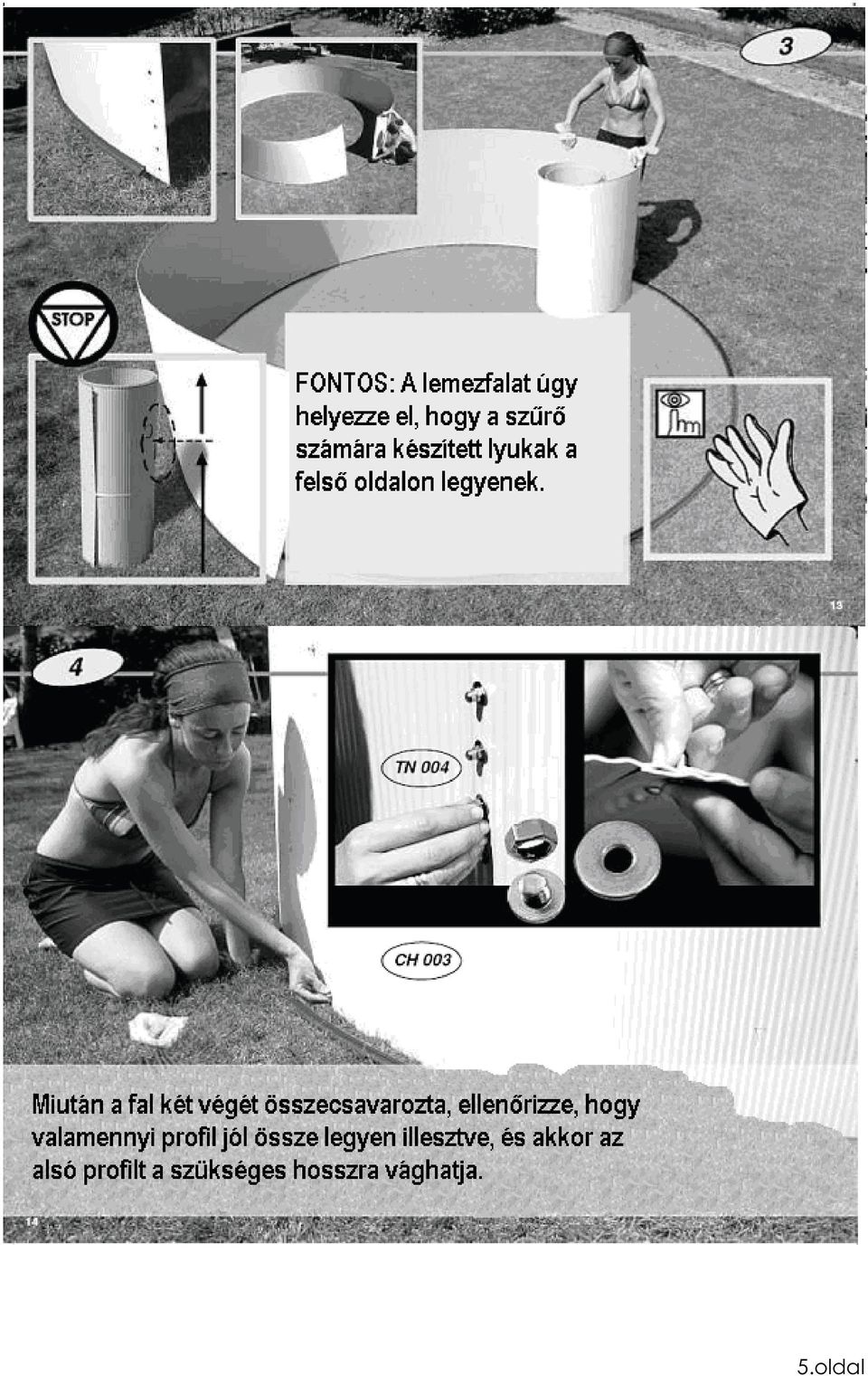

5 5.oldal

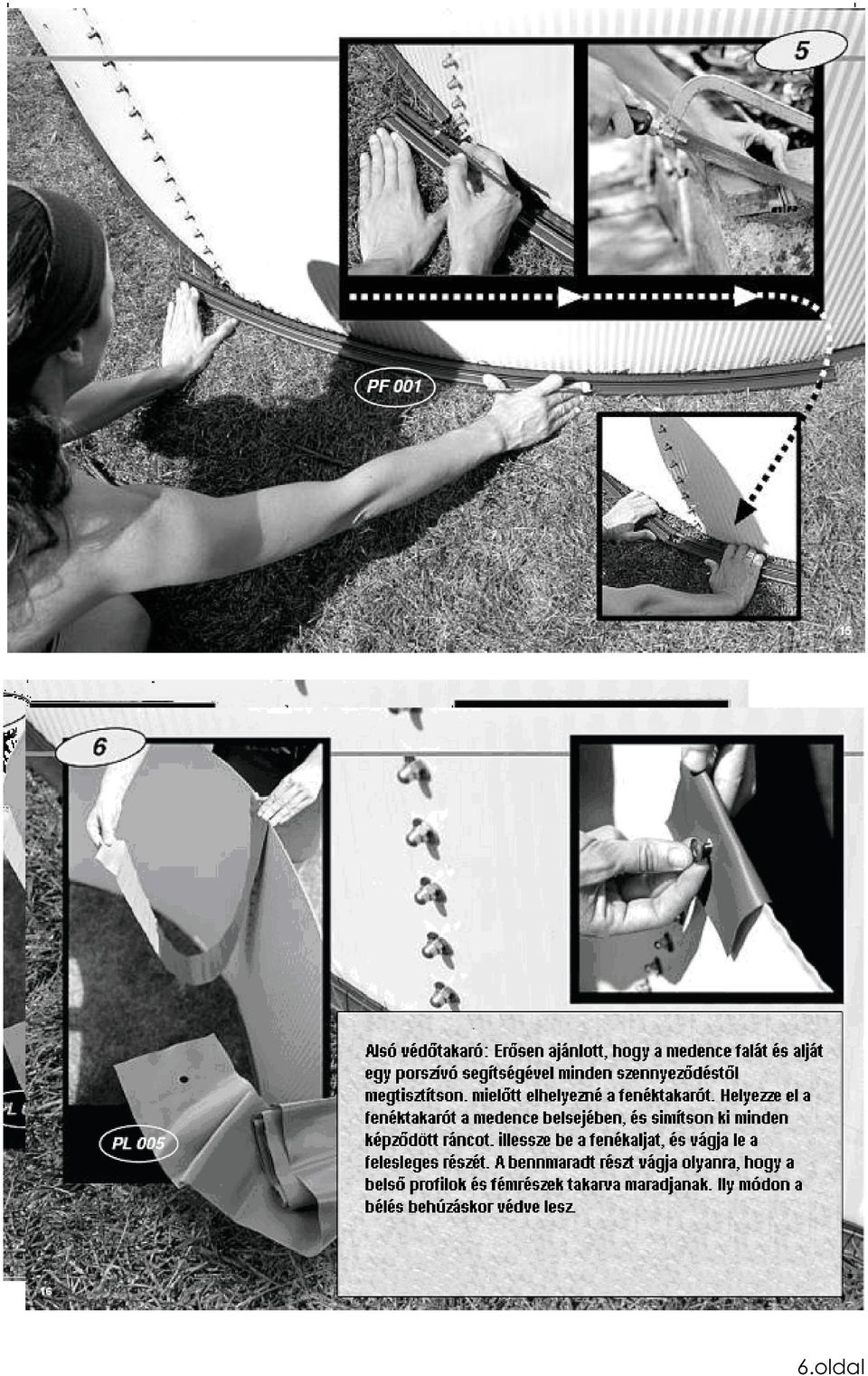

6 6.oldal

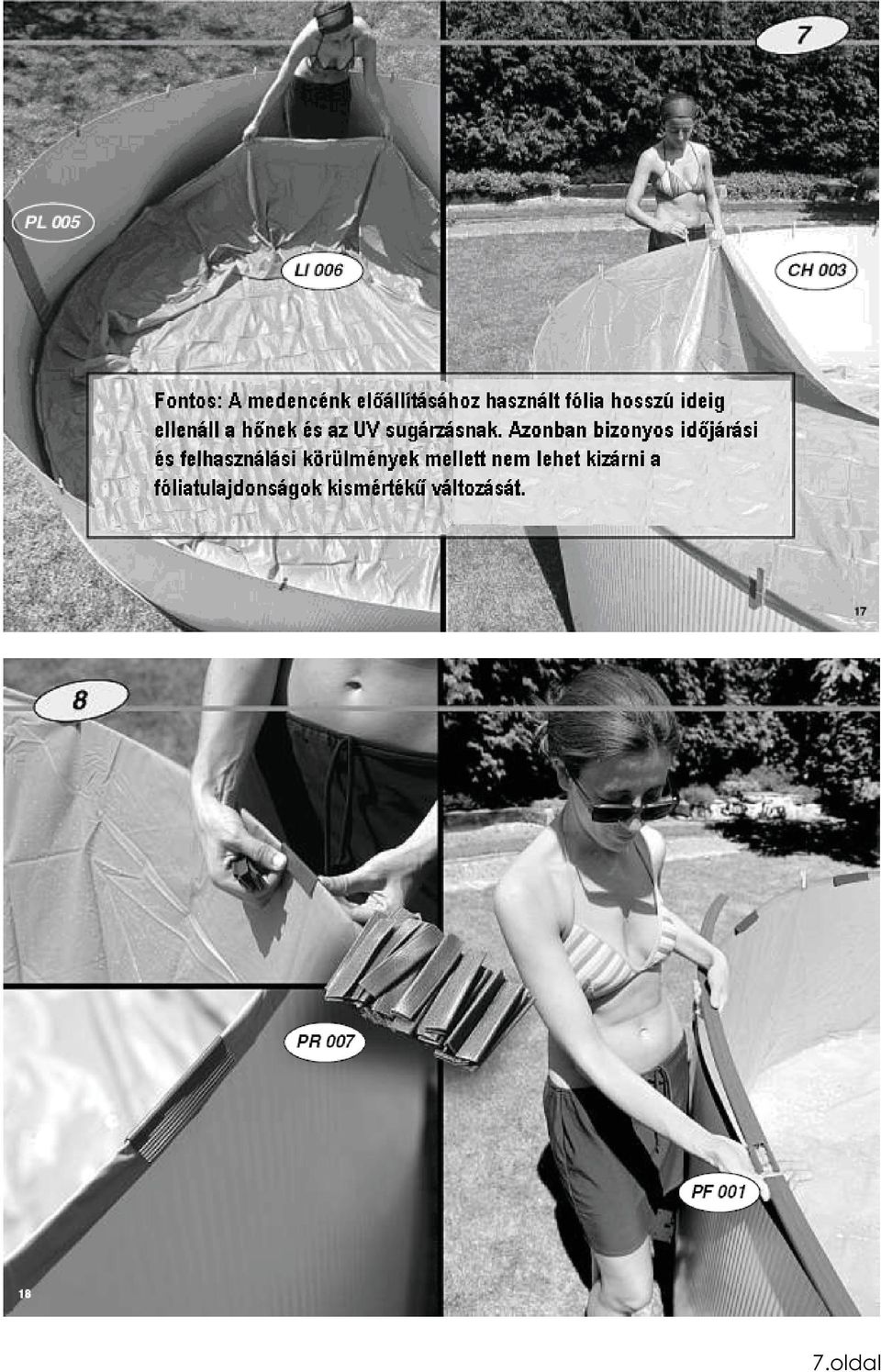

7 7.oldal

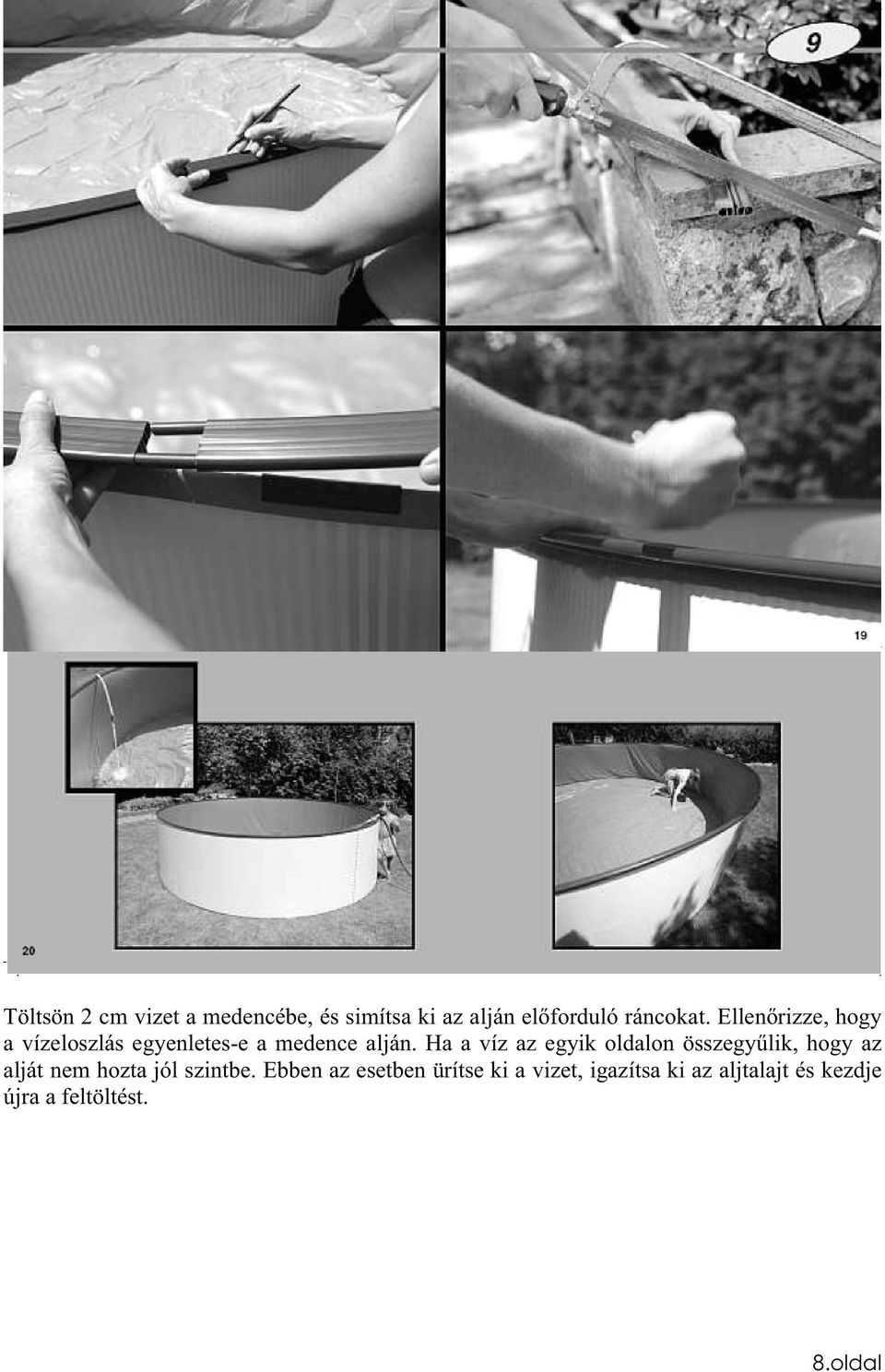

8 Töltsön 2 cm vizet a medencébe, és simítsa ki az alján elforduló ráncokat. Ellenrizze, hogy a vízeloszlás egyenletes-e a medence alján. Ha a víz az egyik oldalon összegylik, hogy az alját nem hozta jól szintbe. Ebben az esetben ürítse ki a vizet, igazítsa ki az aljtalajt és kezdje újra a feltöltést. 8.oldal

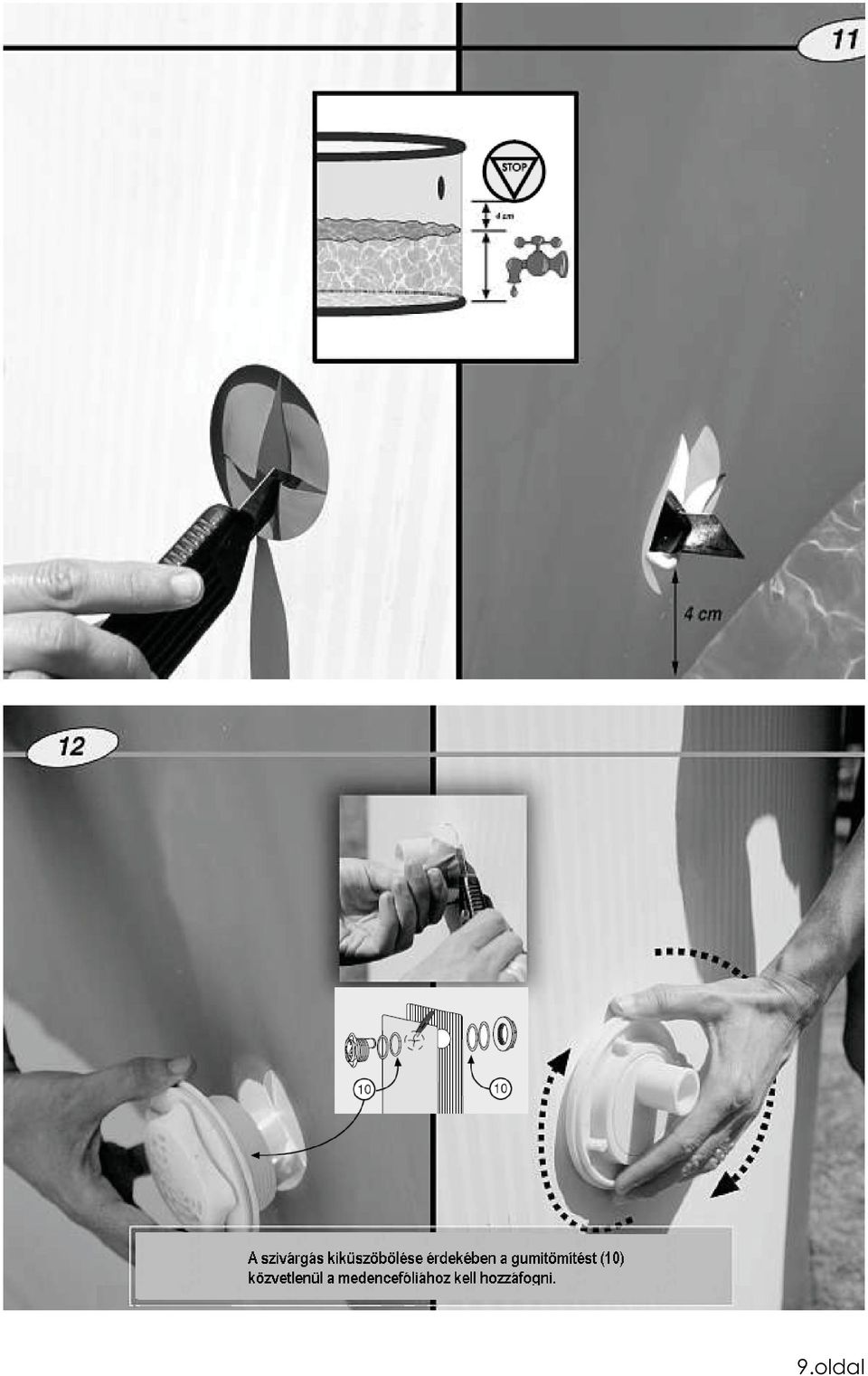

9 9.oldal

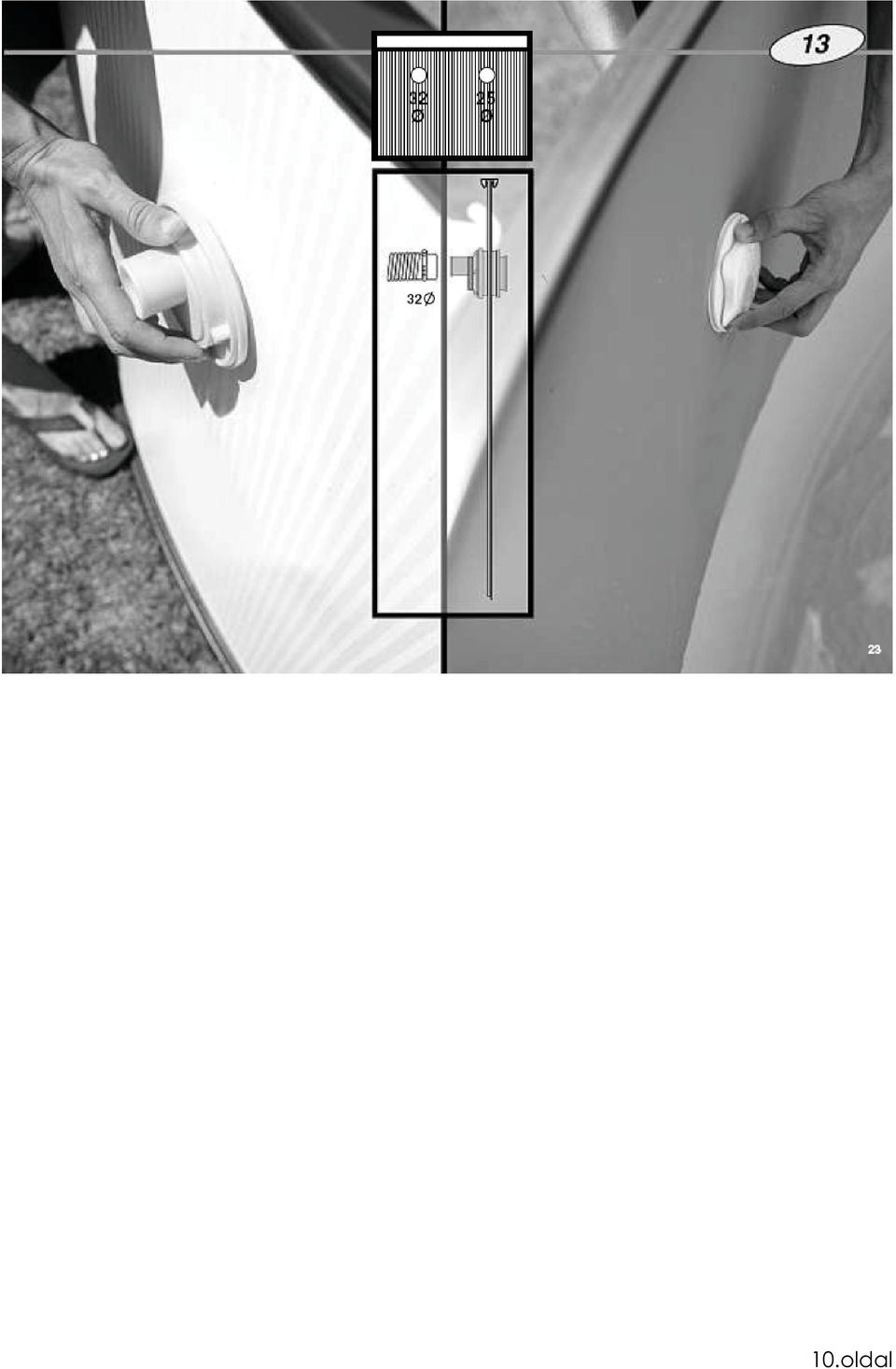

10 10.oldal

11 Töltse tovább a medencét 10 cm-rel a medence fels éle alatti szintig. Fontos: A vízszintet tartsa mindig legalább 5 cm-rel a befolyási szelep fölött, hogy a szelep mindig tele maradjon, leveg nélkül. Kövesse mindig a szrberendezésre vonatkozó utasításokat. 5. rész: KARBANTARTÁS ÉS TÉLIESÍTÉS - Ellenrizze a medence összes csavarját, a lehetséges korróziós pontokat, és ellenrizze a medencebélés tisztaságát a medence feltöltése eltt. - A medence vízszintjét mindig legalább 15 cm-re kell tartani a medence fels élétl. Ne hagyja a medencét víz nélkül. - Tisztítsa rendszeresen a PVC bélést, és nem koptató anyaggal jelölje meg a víz szintjét. Ha véletlenül kis lyukat okoz a bélésen, könnyen meg tudja javítani az AP202 és V12 gumiragasztókkal. - Ne ugráljon vagy járjon a medence fels élén. 11.oldal

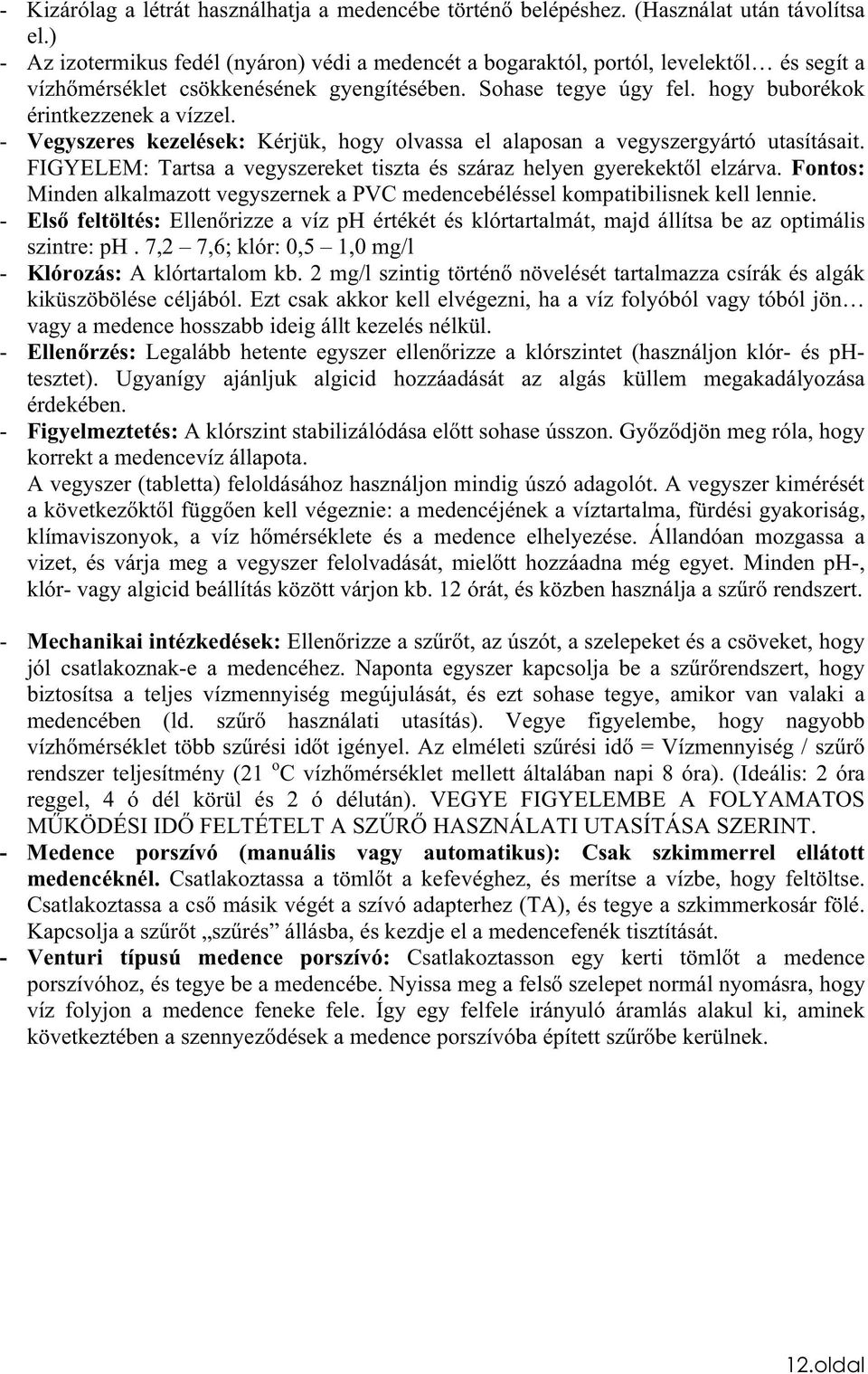

12 - Kizárólag a létrát használhatja a medencébe történ belépéshez. (Használat után távolítsa el.) - Az izotermikus fedél (nyáron) védi a medencét a bogaraktól, portól, levelektl és segít a vízhmérséklet csökkenésének gyengítésében. Sohase tegye úgy fel. hogy buborékok érintkezzenek a vízzel. - Vegyszeres kezelések: Kérjük, hogy olvassa el alaposan a vegyszergyártó utasításait. FIGYELEM: Tartsa a vegyszereket tiszta és száraz helyen gyerekektl elzárva. Fontos: Minden alkalmazott vegyszernek a PVC medencebéléssel kompatibilisnek kell lennie. - Els feltöltés: Ellenrizze a víz ph értékét és klórtartalmát, majd állítsa be az optimális szintre: ph. 7,2 7,6; klór: 0,5 1,0 mg/l - Klórozás: A klórtartalom kb. 2 mg/l szintig történ növelését tartalmazza csírák és algák kiküszöbölése céljából. Ezt csak akkor kell elvégezni, ha a víz folyóból vagy tóból jön vagy a medence hosszabb ideig állt kezelés nélkül. - Ellenrzés: Legalább hetente egyszer ellenrizze a klórszintet (használjon klór- és phtesztet). Ugyanígy ajánljuk algicid hozzáadását az algás küllem megakadályozása érdekében. - Figyelmeztetés: A klórszint stabilizálódása eltt sohase ússzon. Gyzdjön meg róla, hogy korrekt a medencevíz állapota. A vegyszer (tabletta) feloldásához használjon mindig úszó adagolót. A vegyszer kimérését a következktl függen kell végeznie: a medencéjének a víztartalma, fürdési gyakoriság, klímaviszonyok, a víz hmérséklete és a medence elhelyezése. Állandóan mozgassa a vizet, és várja meg a vegyszer felolvadását, mieltt hozzáadna még egyet. Minden ph-, klór- vagy algicid beállítás között várjon kb. 12 órát, és közben használja a szr rendszert. - Mechanikai intézkedések: Ellenrizze a szrt, az úszót, a szelepeket és a csöveket, hogy jól csatlakoznak-e a medencéhez. Naponta egyszer kapcsolja be a szrrendszert, hogy biztosítsa a teljes vízmennyiség megújulását, és ezt sohase tegye, amikor van valaki a medencében (ld. szr használati utasítás). Vegye figyelembe, hogy nagyobb vízhmérséklet több szrési idt igényel. Az elméleti szrési id = Vízmennyiség / szr rendszer teljesítmény (21 o C vízhmérséklet mellett általában napi 8 óra). (Ideális: 2 óra reggel, 4 ó dél körül és 2 ó délután). VEGYE FIGYELEMBE A FOLYAMATOS MKÖDÉSI ID FELTÉTELT A SZR HASZNÁLATI UTASÍTÁSA SZERINT. - Medence porszívó (manuális vagy automatikus): Csak szkimmerrel ellátott medencéknél. Csatlakoztassa a tömlt a kefevéghez, és merítse a vízbe, hogy feltöltse. Csatlakoztassa a cs másik végét a szívó adapterhez (TA), és tegye a szkimmerkosár fölé. Kapcsolja a szrt szrés állásba, és kezdje el a medencefenék tisztítását. - Venturi típusú medence porszívó: Csatlakoztasson egy kerti tömlt a medence porszívóhoz, és tegye be a medencébe. Nyissa meg a fels szelepet normál nyomásra, hogy víz folyjon a medence feneke fele. Így egy felfele irányuló áramlás alakul ki, aminek következtében a szennyezdések a medence porszívóba épített szrbe kerülnek. 12.oldal

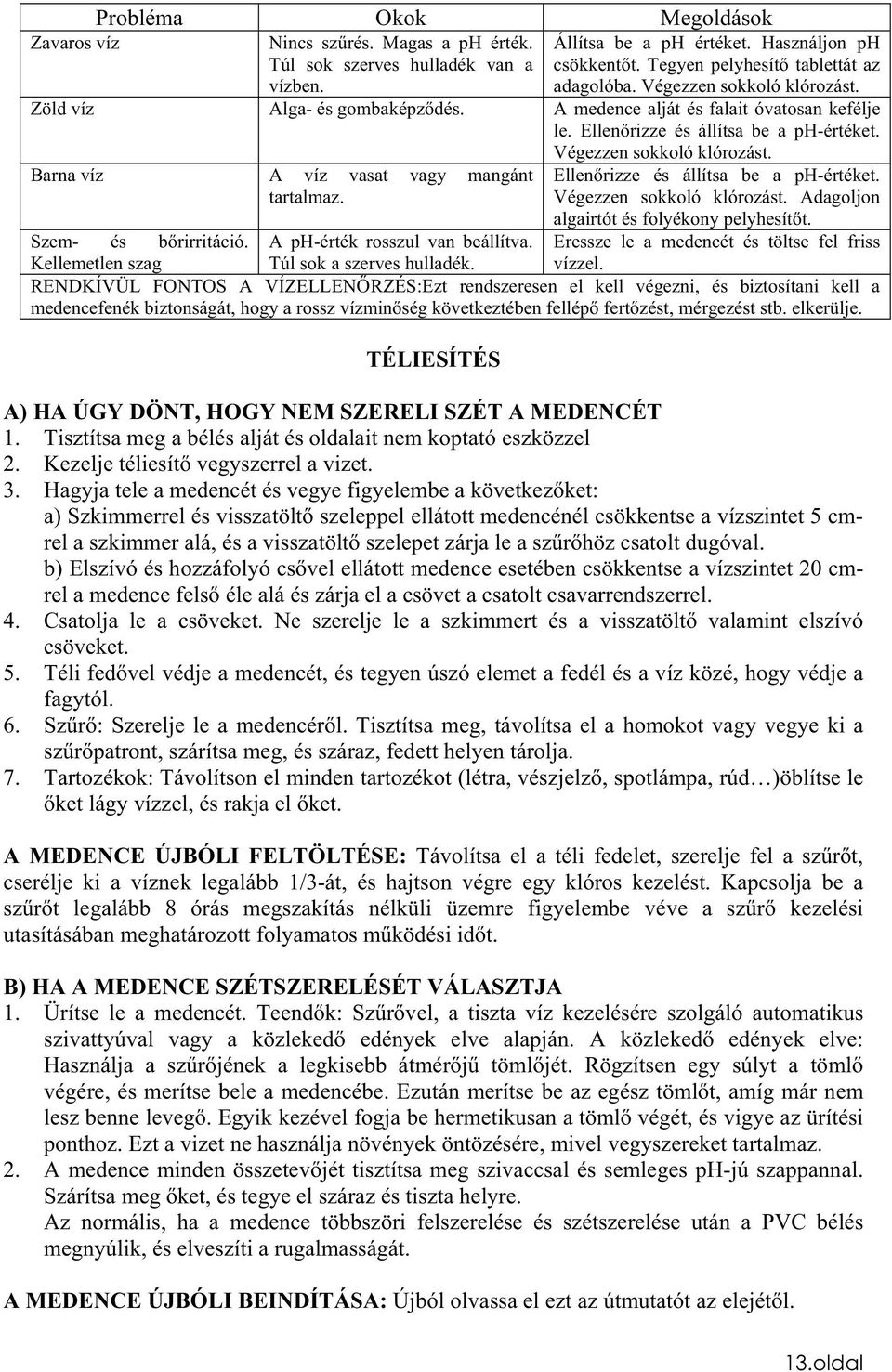

13 Probléma Okok Megoldások Zavaros víz Nincs szrés. Magas a ph érték. Túl sok szerves hulladék van a vízben. Állítsa be a ph értéket. Használjon ph csökkentt. Tegyen pelyhesít tablettát az adagolóba. Végezzen sokkoló klórozást. Zöld víz Alga- és gombaképzdés. A medence alját és falait óvatosan kefélje le. Ellenrizze és állítsa be a ph-értéket. Végezzen sokkoló klórozást. Barna víz A víz vasat vagy mangánt tartalmaz. Ellenrizze és állítsa be a ph-értéket. Végezzen sokkoló klórozást. Adagoljon algairtót és folyékony pelyhesítt. Szem- és brirritáció. A ph-érték rosszul van beállítva. Eressze le a medencét és töltse fel friss Kellemetlen szag Túl sok a szerves hulladék. vízzel. RENDKÍVÜL FONTOS A VÍZELLENRZÉS:Ezt rendszeresen el kell végezni, és biztosítani kell a medencefenék biztonságát, hogy a rossz vízminség következtében fellép fertzést, mérgezést stb. elkerülje. TÉLIESÍTÉS A) HA ÚGY DÖNT, HOGY NEM SZERELI SZÉT A MEDENCÉT 1. Tisztítsa meg a bélés alját és oldalait nem koptató eszközzel 2. Kezelje téliesít vegyszerrel a vizet. 3. Hagyja tele a medencét és vegye figyelembe a következket: a) Szkimmerrel és visszatölt szeleppel ellátott medencénél csökkentse a vízszintet 5 cmrel a szkimmer alá, és a visszatölt szelepet zárja le a szrhöz csatolt dugóval. b) Elszívó és hozzáfolyó csvel ellátott medence esetében csökkentse a vízszintet 20 cmrel a medence fels éle alá és zárja el a csövet a csatolt csavarrendszerrel. 4. Csatolja le a csöveket. Ne szerelje le a szkimmert és a visszatölt valamint elszívó csöveket. 5. Téli fedvel védje a medencét, és tegyen úszó elemet a fedél és a víz közé, hogy védje a fagytól. 6. Szr: Szerelje le a medencérl. Tisztítsa meg, távolítsa el a homokot vagy vegye ki a szrpatront, szárítsa meg, és száraz, fedett helyen tárolja. 7. Tartozékok: Távolítson el minden tartozékot (létra, vészjelz, spotlámpa, rúd )öblítse le ket lágy vízzel, és rakja el ket. A MEDENCE ÚJBÓLI FELTÖLTÉSE: Távolítsa el a téli fedelet, szerelje fel a szrt, cserélje ki a víznek legalább 1/3-át, és hajtson végre egy klóros kezelést. Kapcsolja be a szrt legalább 8 órás megszakítás nélküli üzemre figyelembe véve a szr kezelési utasításában meghatározott folyamatos mködési idt. B) HA A MEDENCE SZÉTSZERELÉSÉT VÁLASZTJA 1. Ürítse le a medencét. Teendk: Szrvel, a tiszta víz kezelésére szolgáló automatikus szivattyúval vagy a közleked edények elve alapján. A közleked edények elve: Használja a szrjének a legkisebb átmérj tömljét. Rögzítsen egy súlyt a töml végére, és merítse bele a medencébe. Ezután merítse be az egész tömlt, amíg már nem lesz benne leveg. Egyik kezével fogja be hermetikusan a töml végét, és vigye az ürítési ponthoz. Ezt a vizet ne használja növények öntözésére, mivel vegyszereket tartalmaz. 2. A medence minden összetevjét tisztítsa meg szivaccsal és semleges ph-jú szappannal. Szárítsa meg ket, és tegye el száraz és tiszta helyre. Az normális, ha a medence többszöri felszerelése és szétszerelése után a PVC bélés megnyúlik, és elveszíti a rugalmasságát. A MEDENCE ÚJBÓLI BEINDÍTÁSA: Újból olvassa el ezt az útmutatót az elejétl. 13.oldal

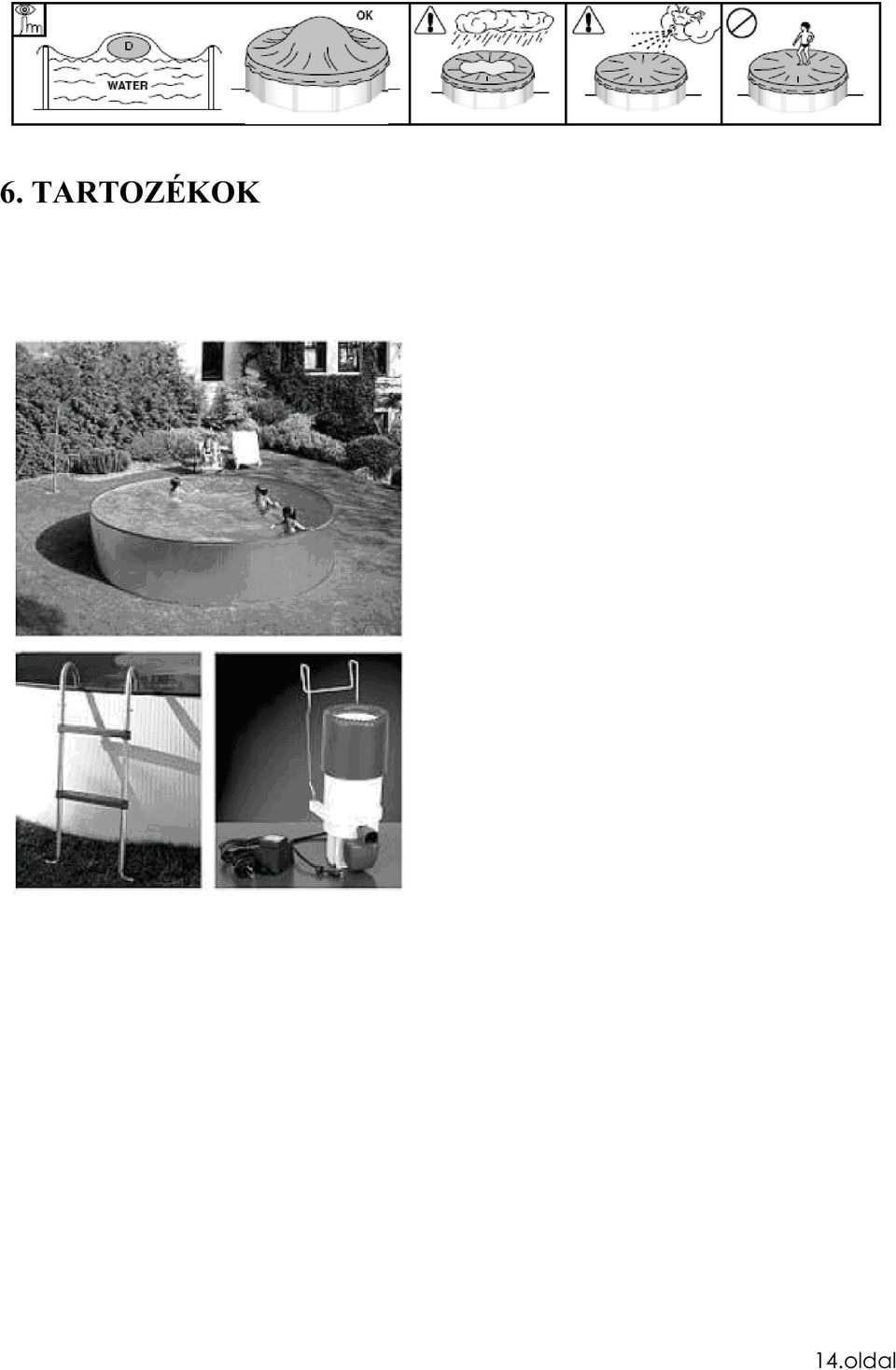

14 6. TARTOZÉKOK 14.oldal

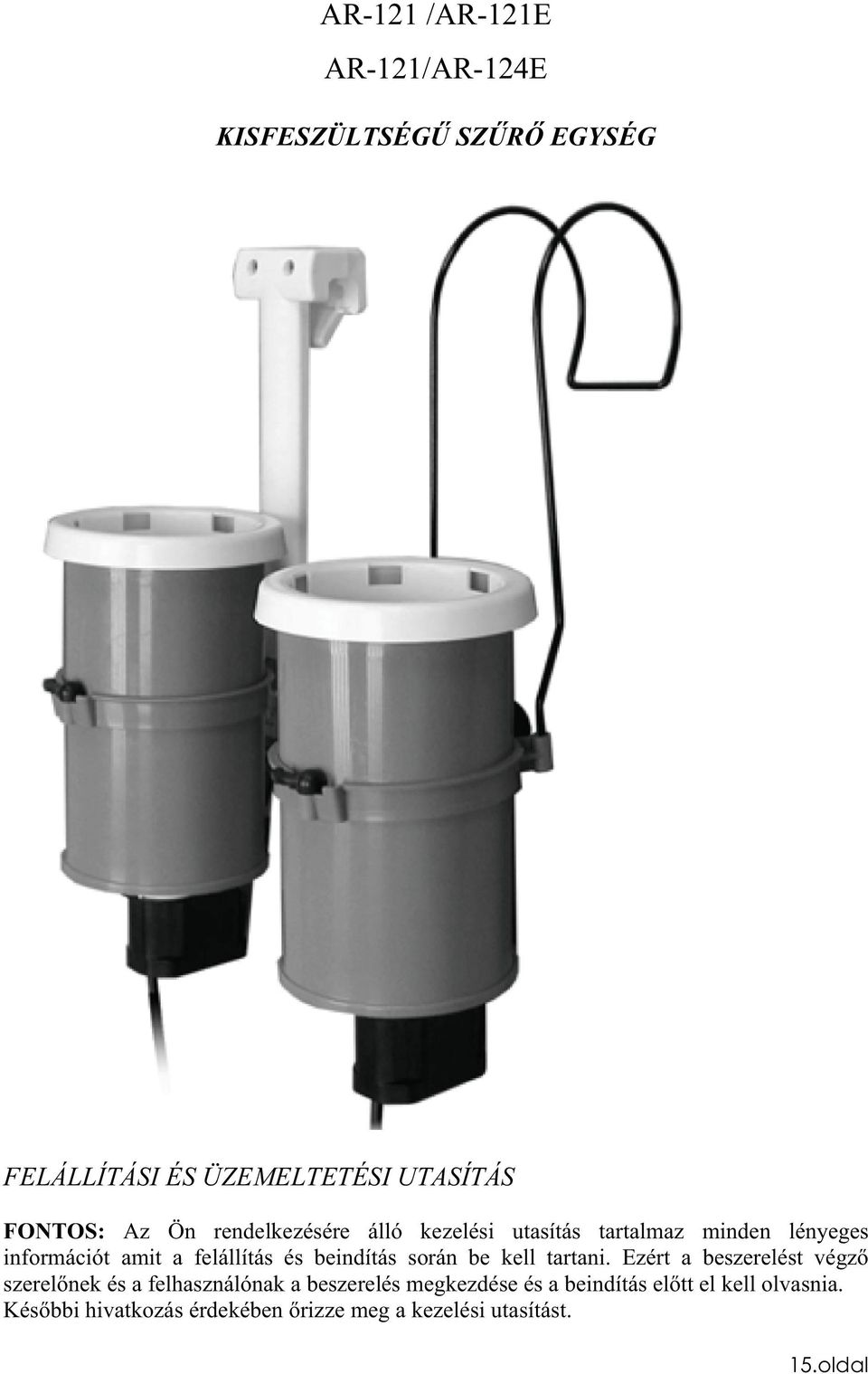

15 AR-121 /AR-121E AR-121/AR-124E KISFESZÜLTSÉG SZR EGYSÉG FELÁLLÍTÁSI ÉS ÜZEMELTETÉSI UTASÍTÁS FONTOS: Az Ön rendelkezésére álló kezelési utasítás tartalmaz minden lényeges információt amit a felállítás és beindítás során be kell tartani. Ezért a beszerelést végz szerelnek és a felhasználónak a beszerelés megkezdése és a beindítás eltt el kell olvasnia. Késbbi hivatkozás érdekében rizze meg a kezelési utasítást. 15.oldal

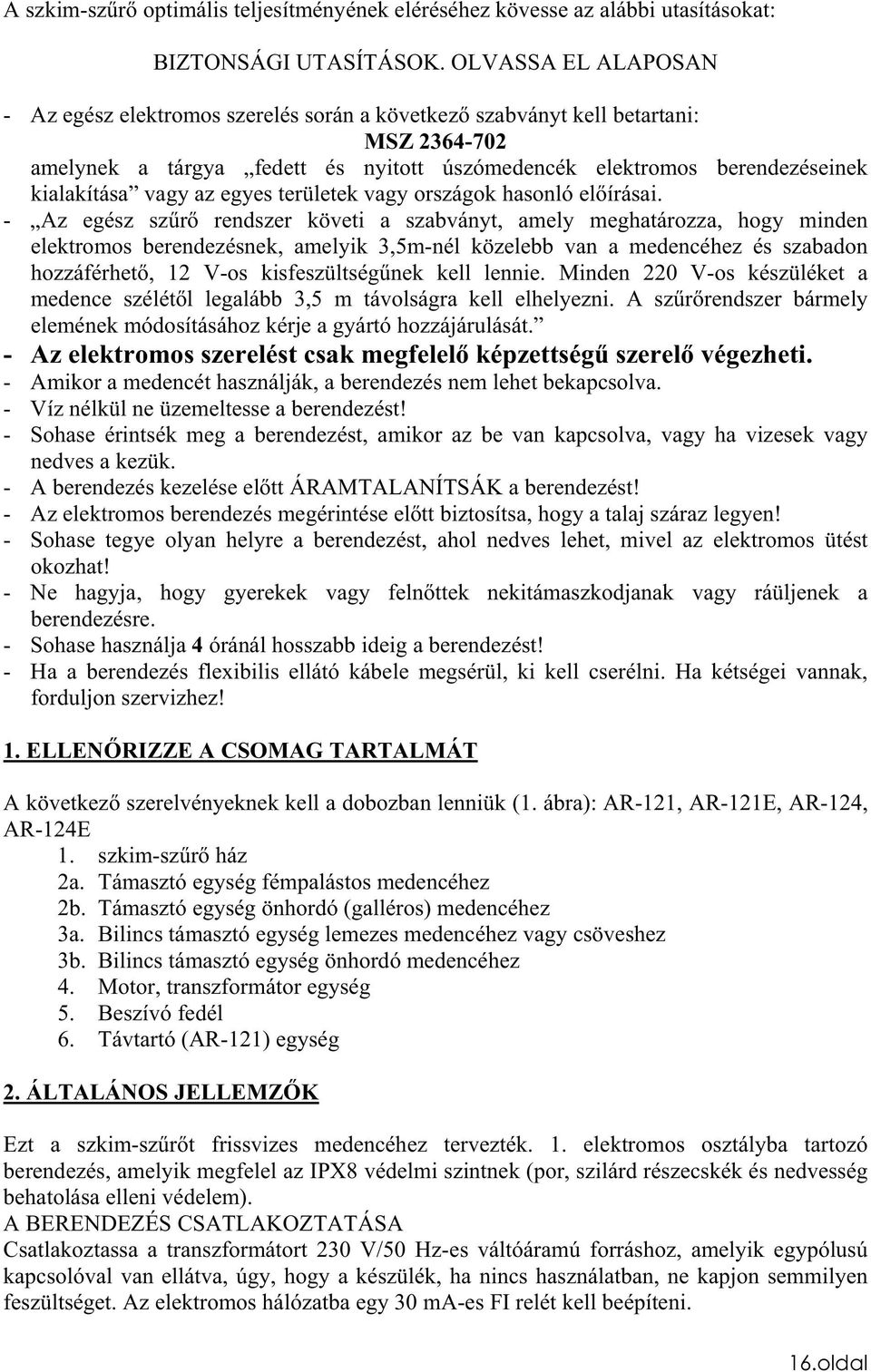

16 A szkim-szr optimális teljesítményének eléréséhez kövesse az alábbi utasításokat: BIZTONSÁGI UTASÍTÁSOK. OLVASSA EL ALAPOSAN - Az egész elektromos szerelés során a következ szabványt kell betartani: MSZ amelynek a tárgya fedett és nyitott úszómedencék elektromos berendezéseinek kialakítása vagy az egyes területek vagy országok hasonló elírásai. - Az egész szr rendszer követi a szabványt, amely meghatározza, hogy minden elektromos berendezésnek, amelyik 3,5m-nél közelebb van a medencéhez és szabadon hozzáférhet, 12 V-os kisfeszültségnek kell lennie. Minden 220 V-os készüléket a medence szélétl legalább 3,5 m távolságra kell elhelyezni. A szrrendszer bármely elemének módosításához kérje a gyártó hozzájárulását. - Az elektromos szerelést csak megfelel képzettség szerel végezheti. - Amikor a medencét használják, a berendezés nem lehet bekapcsolva. - Víz nélkül ne üzemeltesse a berendezést! - Sohase érintsék meg a berendezést, amikor az be van kapcsolva, vagy ha vizesek vagy nedves a kezük. - A berendezés kezelése eltt ÁRAMTALANÍTSÁK a berendezést! - Az elektromos berendezés megérintése eltt biztosítsa, hogy a talaj száraz legyen! - Sohase tegye olyan helyre a berendezést, ahol nedves lehet, mivel az elektromos ütést okozhat! - Ne hagyja, hogy gyerekek vagy felnttek nekitámaszkodjanak vagy ráüljenek a berendezésre. - Sohase használja 4 óránál hosszabb ideig a berendezést! - Ha a berendezés fleibilis ellátó kábele megsérül, ki kell cserélni. Ha kétségei vannak, forduljon szervizhez! 1. ELLENRIZZE A CSOMAG TARTALMÁT A következ szerelvényeknek kell a dobozban lenniük (1. ábra): AR-121, AR-121E, AR-124, AR-124E 1. szkim-szr ház 2a. Támasztó egység fémpalástos medencéhez 2b. Támasztó egység önhordó (galléros) medencéhez 3a. Bilincs támasztó egység lemezes medencéhez vagy csöveshez 3b. Bilincs támasztó egység önhordó medencéhez 4. Motor, transzformátor egység 5. Beszívó fedél 6. Távtartó (AR-121) egység 2. ÁLTALÁNOS JELLEMZK Ezt a szkim-szrt frissvizes medencéhez tervezték. 1. elektromos osztályba tartozó berendezés, amelyik megfelel az IPX8 védelmi szintnek (por, szilárd részecskék és nedvesség behatolása elleni védelem). A BERENDEZÉS CSATLAKOZTATÁSA Csatlakoztassa a transzformátort 230 V/50 Hz-es váltóáramú forráshoz, amelyik egypólusú kapcsolóval van ellátva, úgy, hogy a készülék, ha nincs használatban, ne kapjon semmilyen feszültséget. Az elektromos hálózatba egy 30 ma-es FI relét kell beépíteni. 16.oldal

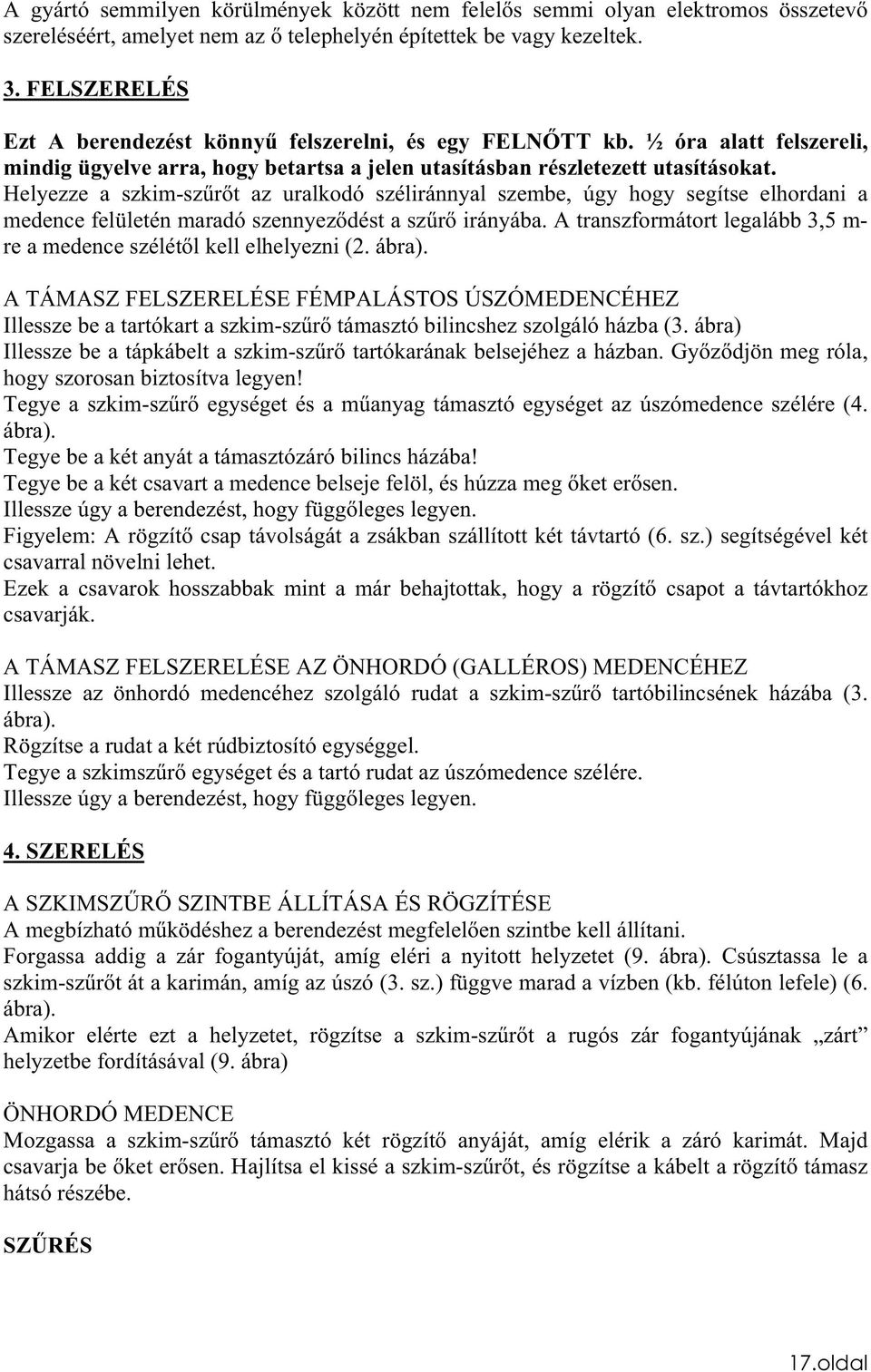

17 A gyártó semmilyen körülmények között nem felels semmi olyan elektromos összetev szereléséért, amelyet nem az telephelyén építettek be vagy kezeltek. 3. FELSZERELÉS Ezt A berendezést könny felszerelni, és egy FELNTT kb. ½ óra alatt felszereli, mindig ügyelve arra, hogy betartsa a jelen utasításban részletezett utasításokat. Helyezze a szkim-szrt az uralkodó széliránnyal szembe, úgy hogy segítse elhordani a medence felületén maradó szennyezdést a szr irányába. A transzformátort legalább 3,5 m- re a medence szélétl kell elhelyezni (2. ábra). A TÁMASZ FELSZERELÉSE FÉMPALÁSTOS ÚSZÓMEDENCÉHEZ Illessze be a tartókart a szkim-szr támasztó bilincshez szolgáló házba (3. ábra) Illessze be a tápkábelt a szkim-szr tartókarának belsejéhez a házban. Gyzdjön meg róla, hogy szorosan biztosítva legyen! Tegye a szkim-szr egységet és a manyag támasztó egységet az úszómedence szélére (4. ábra). Tegye be a két anyát a támasztózáró bilincs házába! Tegye be a két csavart a medence belseje felöl, és húzza meg ket ersen. Illessze úgy a berendezést, hogy függleges legyen. Figyelem: A rögzít csap távolságát a zsákban szállított két távtartó (6. sz.) segítségével két csavarral növelni lehet. Ezek a csavarok hosszabbak mint a már behajtottak, hogy a rögzít csapot a távtartókhoz csavarják. A TÁMASZ FELSZERELÉSE AZ ÖNHORDÓ (GALLÉROS) MEDENCÉHEZ Illessze az önhordó medencéhez szolgáló rudat a szkim-szr tartóbilincsének házába (3. ábra). Rögzítse a rudat a két rúdbiztosító egységgel. Tegye a szkimszr egységet és a tartó rudat az úszómedence szélére. Illessze úgy a berendezést, hogy függleges legyen. 4. SZERELÉS A SZKIMSZR SZINTBE ÁLLÍTÁSA ÉS RÖGZÍTÉSE A megbízható mködéshez a berendezést megfelelen szintbe kell állítani. Forgassa addig a zár fogantyúját, amíg eléri a nyitott helyzetet (9. ábra). Csúsztassa le a szkim-szrt át a karimán, amíg az úszó (3. sz.) függve marad a vízben (kb. félúton lefele) (6. ábra). Amikor elérte ezt a helyzetet, rögzítse a szkim-szrt a rugós zár fogantyújának zárt helyzetbe fordításával (9. ábra) ÖNHORDÓ MEDENCE Mozgassa a szkim-szr támasztó két rögzít anyáját, amíg elérik a záró karimát. Majd csavarja be ket ersen. Hajlítsa el kissé a szkim-szrt, és rögzítse a kábelt a rögzít támasz hátsó részébe. SZRÉS 17.oldal

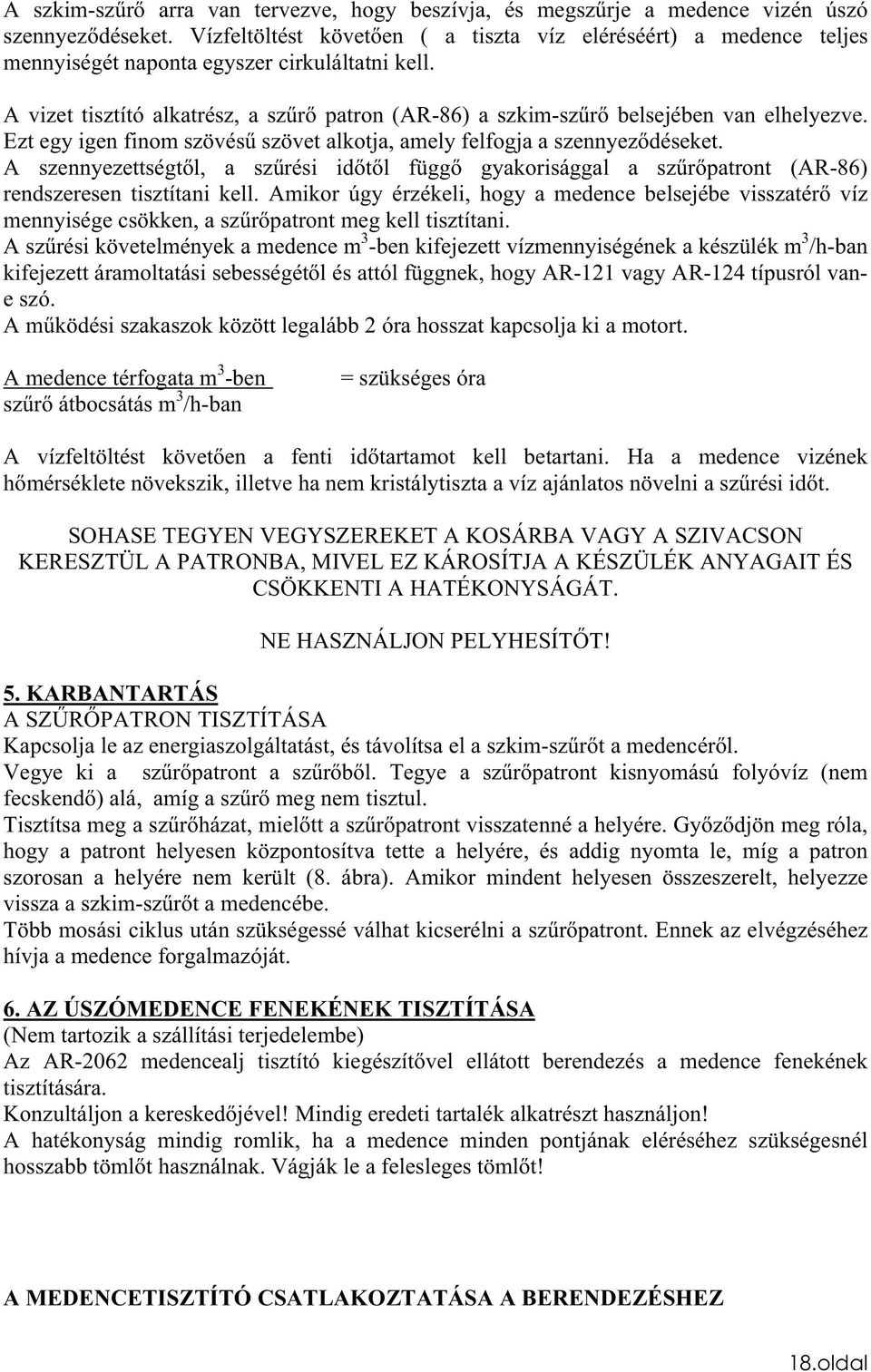

18 A szkim-szr arra van tervezve, hogy beszívja, és megszrje a medence vizén úszó szennyezdéseket. Vízfeltöltést követen ( a tiszta víz eléréséért) a medence teljes mennyiségét naponta egyszer cirkuláltatni kell. A vizet tisztító alkatrész, a szr patron (AR-86) a szkim-szr belsejében van elhelyezve. Ezt egy igen finom szövés szövet alkotja, amely felfogja a szennyezdéseket. A szennyezettségtl, a szrési idtl függ gyakorisággal a szrpatront (AR-86) rendszeresen tisztítani kell. Amikor úgy érzékeli, hogy a medence belsejébe visszatér víz mennyisége csökken, a szrpatront meg kell tisztítani. A szrési követelmények a medence m 3 -ben kifejezett vízmennyiségének a készülék m 3 /h-ban kifejezett áramoltatási sebességétl és attól függnek, hogy AR-121 vagy AR-124 típusról vane szó. A mködési szakaszok között legalább 2 óra hosszat kapcsolja ki a motort. A medence térfogata m 3 -ben szr átbocsátás m 3 /h-ban = szükséges óra A vízfeltöltést követen a fenti idtartamot kell betartani. Ha a medence vizének hmérséklete növekszik, illetve ha nem kristálytiszta a víz ajánlatos növelni a szrési idt. SOHASE TEGYEN VEGYSZEREKET A KOSÁRBA VAGY A SZIVACSON KERESZTÜL A PATRONBA, MIVEL EZ KÁROSÍTJA A KÉSZÜLÉK ANYAGAIT ÉS CSÖKKENTI A HATÉKONYSÁGÁT. NE HASZNÁLJON PELYHESÍTT! 5. KARBANTARTÁS A SZRPATRON TISZTÍTÁSA Kapcsolja le az energiaszolgáltatást, és távolítsa el a szkim-szrt a medencérl. Vegye ki a szrpatront a szrbl. Tegye a szrpatront kisnyomású folyóvíz (nem fecskend) alá, amíg a szr meg nem tisztul. Tisztítsa meg a szrházat, mieltt a szrpatront visszatenné a helyére. Gyzdjön meg róla, hogy a patront helyesen központosítva tette a helyére, és addig nyomta le, míg a patron szorosan a helyére nem került (8. ábra). Amikor mindent helyesen összeszerelt, helyezze vissza a szkim-szrt a medencébe. Több mosási ciklus után szükségessé válhat kicserélni a szrpatront. Ennek az elvégzéséhez hívja a medence forgalmazóját. 6. AZ ÚSZÓMEDENCE FENEKÉNEK TISZTÍTÁSA (Nem tartozik a szállítási terjedelembe) Az AR-2062 medencealj tisztító kiegészítvel ellátott berendezés a medence fenekének tisztítására. Konzultáljon a kereskedjével! Mindig eredeti tartalék alkatrészt használjon! A hatékonyság mindig romlik, ha a medence minden pontjának eléréséhez szükségesnél hosszabb tömlt használnak. Vágják le a felesleges tömlt! A MEDENCETISZTÍTÓ CSATLAKOZTATÁSA A BERENDEZÉSHEZ 18.oldal

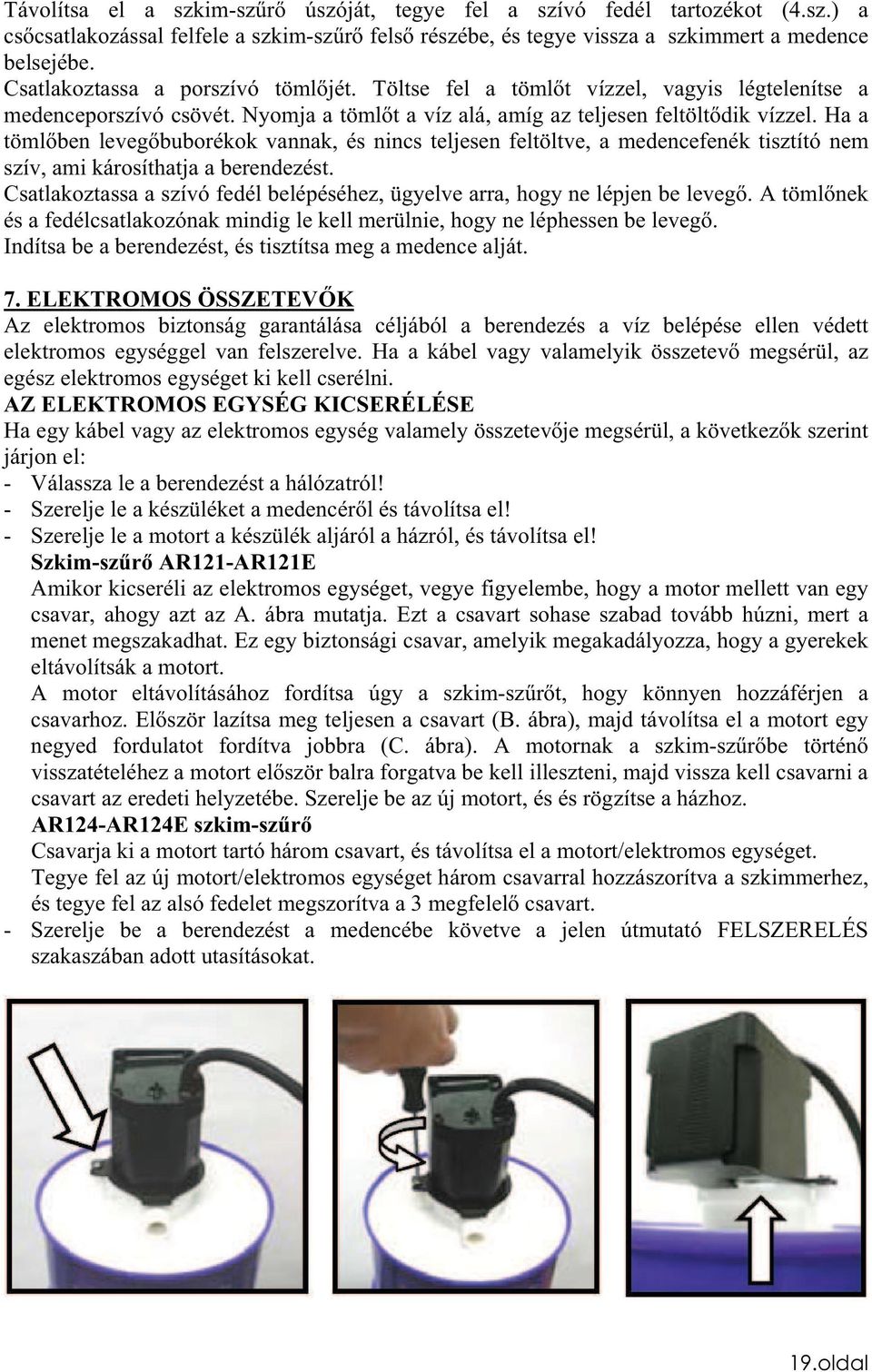

19 Távolítsa el a szkim-szr úszóját, tegye fel a szívó fedél tartozékot (4.sz.) a cscsatlakozással felfele a szkim-szr fels részébe, és tegye vissza a szkimmert a medence belsejébe. Csatlakoztassa a porszívó tömljét. Töltse fel a tömlt vízzel, vagyis légtelenítse a medenceporszívó csövét. Nyomja a tömlt a víz alá, amíg az teljesen feltöltdik vízzel. Ha a tömlben levegbuborékok vannak, és nincs teljesen feltöltve, a medencefenék tisztító nem szív, ami károsíthatja a berendezést. Csatlakoztassa a szívó fedél belépéséhez, ügyelve arra, hogy ne lépjen be leveg. A tömlnek és a fedélcsatlakozónak mindig le kell merülnie, hogy ne léphessen be leveg. Indítsa be a berendezést, és tisztítsa meg a medence alját. 7. ELEKTROMOS ÖSSZETEVK Az elektromos biztonság garantálása céljából a berendezés a víz belépése ellen védett elektromos egységgel van felszerelve. Ha a kábel vagy valamelyik összetev megsérül, az egész elektromos egységet ki kell cserélni. AZ ELEKTROMOS EGYSÉG KICSERÉLÉSE Ha egy kábel vagy az elektromos egység valamely összetevje megsérül, a következk szerint járjon el: - Válassza le a berendezést a hálózatról! - Szerelje le a készüléket a medencérl és távolítsa el! - Szerelje le a motort a készülék aljáról a házról, és távolítsa el! Szkim-szr AR121-AR121E Amikor kicseréli az elektromos egységet, vegye figyelembe, hogy a motor mellett van egy csavar, ahogy azt az A. ábra mutatja. Ezt a csavart sohase szabad tovább húzni, mert a menet megszakadhat. Ez egy biztonsági csavar, amelyik megakadályozza, hogy a gyerekek eltávolítsák a motort. A motor eltávolításához fordítsa úgy a szkim-szrt, hogy könnyen hozzáférjen a csavarhoz. Elször lazítsa meg teljesen a csavart (B. ábra), majd távolítsa el a motort egy negyed fordulatot fordítva jobbra (C. ábra). A motornak a szkim-szrbe történ visszatételéhez a motort elször balra forgatva be kell illeszteni, majd vissza kell csavarni a csavart az eredeti helyzetébe. Szerelje be az új motort, és és rögzítse a házhoz. AR124-AR124E szkim-szr Csavarja ki a motort tartó három csavart, és távolítsa el a motort/elektromos egységet. Tegye fel az új motort/elektromos egységet három csavarral hozzászorítva a szkimmerhez, és tegye fel az alsó fedelet megszorítva a 3 megfelel csavart. - Szerelje be a berendezést a medencébe követve a jelen útmutató FELSZERELÉS szakaszában adott utasításokat. 19.oldal

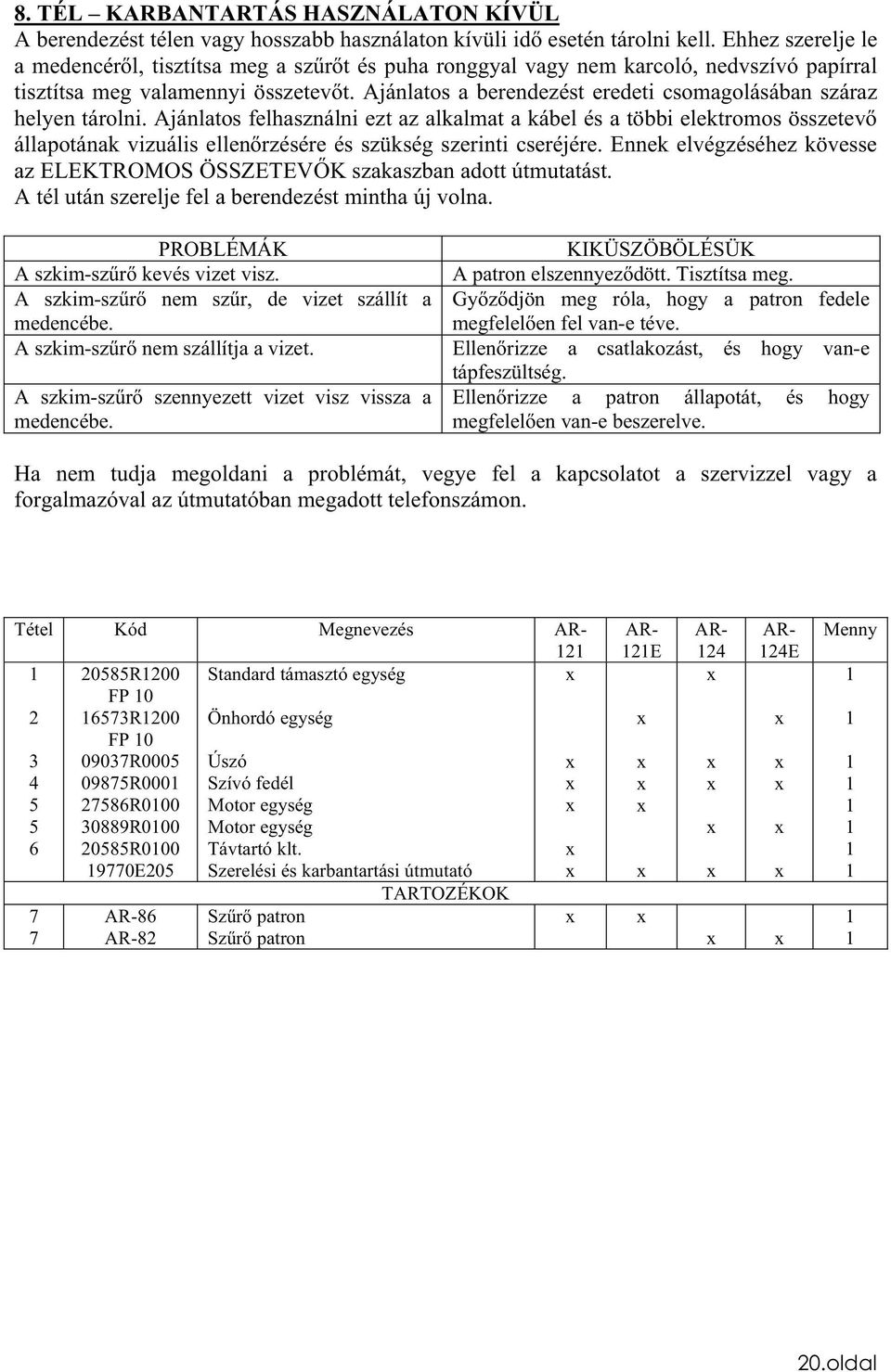

20 8. TÉL KARBANTARTÁS HASZNÁLATON KÍVÜL A berendezést télen vagy hosszabb használaton kívüli id esetén tárolni kell. Ehhez szerelje le a medencérl, tisztítsa meg a szrt és puha ronggyal vagy nem karcoló, nedvszívó papírral tisztítsa meg valamennyi összetevt. Ajánlatos a berendezést eredeti csomagolásában száraz helyen tárolni. Ajánlatos felhasználni ezt az alkalmat a kábel és a többi elektromos összetev állapotának vizuális ellenrzésére és szükség szerinti cseréjére. Ennek elvégzéséhez kövesse az ELEKTROMOS ÖSSZETEVK szakaszban adott útmutatást. A tél után szerelje fel a berendezést mintha új volna. PROBLÉMÁK A szkim-szr kevés vizet visz. A szkim-szr nem szr, de vizet szállít a medencébe. A szkim-szr nem szállítja a vizet. A szkim-szr szennyezett vizet visz vissza a medencébe. KIKÜSZÖBÖLÉSÜK A patron elszennyezdött. Tisztítsa meg. Gyzdjön meg róla, hogy a patron fedele megfelelen fel van-e téve. Ellenrizze a csatlakozást, és hogy van-e tápfeszültség. Ellenrizze a patron állapotát, és hogy megfelelen van-e beszerelve. Ha nem tudja megoldani a problémát, vegye fel a kapcsolatot a szervizzel vagy a forgalmazóval az útmutatóban megadott telefonszámon. 7 7 AR-86 AR-82 Szr patron Szr patron TARTOZÉKOK Tétel Kód Megnevezés AR R1200 Standard támasztó egység FP R1200 Önhordó egység FP R0005 Úszó R0001 Szívó fedél R0100 Motor egység R0100 Motor egység R0100 Távtartó klt E205 Szerelési és karbantartási útmutató AR- 121E AR- 124 AR- 124E Menny oldal

21 21.oldal

22 22.oldal

23 MSZAKI JELLEMZK Megnevezés Model AR-121/AR-121E AR-124/AR-124E Szrési sebesség 2,98 m 3 /m 2 /ó 2,99 m 3 /m 2 /ó Áramlási sebesség 2 m 3 /ó 3,8 m 3 /ó Szr felület 0,67 m 2 1,27 m 2 Motor teljesítmény 72 W 70 W Motor feszültség 12 W 12 W Transzformátor 230/12 V 230/12 V Védelem CLASE I IPX 8 CLASE I IPX 8 23.oldal

24 24.oldal

25 25.oldal

26 ÖSSZESZERELÉSI ÚTMUTATÓ Kétágú medence létrához AR oldal

27 1.oldal

28 Olvassa gondosan végig a felszerelési útmutatót. A létra segíti a medencébe bejutást és kijövetelt. A létrát egy szilárd és kiegyenlített helyre szerelje fel stabilitása érdekében. Ne használja a létrát egyszerre több személy. Ne merüljön soha víz alá a létrán, és ne ugorjon a létráról a vízbe. Vegye ki a létrát a medencébl, ha mar nem használja. Tartsa távol gyerekektl. A fürdzk biztonsága érdekében ellenrizze a létra állapotát minden használat eltt. Tartsa meg az útmutatót késbbi problémák tisztázása érdekében! Helyezzen két létrafokot tartó (3) hüvelyt a két kapaszkodó alsó fokának megfelel nyílásaiba (1). Helyezzen be egy létrafokot (2) a kapaszkodó fels részére, és húzza le az elzleg felszerelt hüvelyekig, állítsa szembe a fok egyik oldalát egy hüvellyel és dugja be egy kicsit. Végezze el ugyanezt a fok másik végével, majd nyomja lefele a fokot addig, míg mindkét oldalon megakad. Ellenrizze, hogy a fok mindkét oldala azonos magasságban legyen. Ismételje meg a mveletet minden létrafokkal, a másik oldal két kapaszkodójával, és a támasz egyesít elemeivel is. Ha felszereltük a fokokat a létra mindkét oldalára, egyesítjük ket az egyesít elemek (5) segítségével, és rögzítjük ezeket a 29.oldal

29 csavarokkal (6), alátétekkel (7) és anyákkal (8). Végezetül szereljük fel a kapaszkodók dugóit (4). Ajánlatos a létrát szétszerelni és letisztítani a téli idszakban, a megfelel tárolás érdekében. 30.oldal

30 A JÓTÁLLÁSI JEGY FELHASZNÁLÁSA Jelen jótállási jegy a fent megjelölt termék (készülék) jótállási idszakban történ esetleges meghibásodásaira és javítására vonatkozik. A vásárló a jótállási igényét csak a jótállási jeggyel és a vásárlást igazoló nyugtával vagy számlával együtt érvényesítheti. A javítószerviz jótállási, javítási munkát kizárólag érvényes jótállási jegy alapján végez. A jótállási jegyen történt bármilyen javítás, törlés vagy átírás, valótlan adatok bejegyzése a jótállási jegy érvénytelenségét vonja maga után. Elveszett jótállási jegy pótlására nincs lehetség. A jótállási jegy kitöltését a vásárláskor és/vagy az üzembe helyezéskor kell elvégezni. A kitöltetlen vagy hiányos kitöltött jótállási jegy érvénytelen. Minden, a jótállással kapcsolatos javítást kizárólag a javítószerviz vagy az importr szerzdött partnerszervizei végezhetnek el. Ha a termék javítását, átalakítását a jótállási idn belül nem a javítószerviz vagy partnerszerviz végezte, a jótállási felelsség megsznik. Az egyéb szervizek vagy magánszemélyek esetleges nem szakszer javításából ered károkért az importr felelsséget nem vállal, a javítás költségeit nem téríti meg. A jótállási igény érvényesítése o A vásárlónak a jótálláson alapuló igénye érvényesítésével kapcsolatos nyilatkozatát az importrnek kell bejelentenie. A vásárló köteles a hiba felfedezése után kifogását haladéktalanul közölni. o Jelen jótállás a vásárlás napjától számított 1 év idtartamig, Magyarország területére terjed. o A termék kijavítása esetén a jótállás idtartama meghosszabbodik a hiba közlésének napjától kezdve azzal az idvel, amely alatt a vásárló a terméket a hiba miatt rendeltetésszeren nem használhatta. o A termék jelents alkatrésze cseréje esetén a garancia a jelents alkatrész vonatkozásában újrakezddik. o A jótállás teljesítési helye a Kere Uszodatechnika Kft központi telephelye. A vásárló jótálláson és szavatosságon alapuló jogai A vásárlót a Polgári Törvénykönyvrl szóló évi IV. törvény aiban, valamint az évi 2. törvényerej rendelet 6. (2) bekezdésében, valamint a 151/2003. (IX.22.) Kormányrendeletben meghatározott alábbi jogok illetik meg: A vásárló elssorban a termék/készülék kijavítását, annak eredménytelensége esetén kicserélését kérheti, feltéve, hogy ezen igényeinek teljesítése nem lehetetlen, vagy aránytalan többletköltséget nem eredményez (más igény teljesítésével összehasonlítva). A kijavítást vagy kicserélést megfelel határidn belül, a vásárlónak okozott jelents kényelmetlenség nélkül kell elvégezni. Ha a keresked a dolog kijavítását megfelel határidre nem vállalja, vagy nem végzi el, a vásárló a hibát maga kijavíthatja vagy mással kijavíttathatja a keresked költségére. 1. oldal

31 A vásárló a kijavításig vagy kicserélésig az ellenszolgáltatás arányos részét visszatarthatja. A hibás terméket a javítószerviz elssorban a helyszínen javítja meg. Amennyiben a helyszíni javítás nem lehetséges, a termék le- és felszerelésérl, valamint szállításáról a javítószerviz gondoskodik. Ha a vásárló maga gondoskodik a leszerelésrl és szállításról, külön költségtérítést ezért a javítószervizzel szemben nem érvényesíthet. Amennyiben a helyszíni szemle vagy a javítás során a jótállási kötelezettség megsznésére derül fény, akkor a vásárló köteles a kiszállás és az elvégzett javítás költségeit megtéríteni. Javítás során a termékbe csak új alkatrész építhet be. Ha a vásárlónak sem kijavításra, sem kicserélésre nincs joga, vagy ha a kijavítást, illetve a kicserélést a keresked nem vállalja, vagy e kötelezettségeinek nem tud eleget tenni, a vásárló megfelel árleszállítást igényelhet vagy a termék/készülék visszaszolgáltatása fejében kérheti a vásárláskori vételár teljes visszatérítését is (elállás). Jelentéktelen hiba esetén elállásnak nincs helye. Jótállási felelsségünk kizárása 1. A jótállási felelsség nem áll fenn, ha a jótállási javítások elvégzésével megbízott szerviz bizonyítja, hogy a hiba rendeltetésellenes, a használati utasítástól eltér, szakszertlen használat, kezelés, átalakítás, helytelen tárolás, baleset, elemi kár, túlterhelés, küls behatás vagy egyéb, a vásárlás után keletkezett okból következett be. Amennyiben a terméket megbontották, vagy a készüléken javítási kísérlet történt, a készülék vonatkozásában a jótállási kötelezettség megsznik. Nem vonatkozik a jótállás törött, repedt alkatrészekre és tartozékokra. 2. A karbantartási munkák elvégzése (tisztítás, leveg- és egyéb szrtisztítás, olajozás stb.) a vásárló feladatát képezi. Az ilyen okból hibás termék javítási költsége a jótállási idtartamon belül a vásárlót terheli, díjköteles javításra a javítószerviz ilyenkor is kötelezhet. 3. A termék üzembe helyezése és beállítása nem tartozik a garanciális kötelezettségek körébe, ezt a vásárló kérésére a javítószerviz külön díjtétel felszámítása ellenében vállalja. A keresked és a javítószolgálat jótállási jeggyel kapcsolatos feladatai A keresked a termék eladásakor köteles a jótállási jegyen a készülék számát és típusát egyeztetni, a jótállási jegyet az eladás (üzembe helyezés) keltének feltüntetésével hitelesíteni és azt a vásárlónak átadni. A keresked a vásárló kifogásáról jegyzkönyvet köteles felvenni, amelynek másolatát a fogyasztónak át kell adni. A kereskednek törekednie kell arra, hogy a kijavítást vagy kicserélést legfeljebb tizenöt napon belül elvégezze. A keresked köteles az árut javításra elismervény ellenében átvenni. 2. oldal
