Switch to Green Power energy. Green Power UPS. 10-től 200 kva-ig Nagy hatásfokkal párosuló magas szintű rendelkezésre állás

Átírás

1 Switch to energy UPS Nagy hatásfokkal párosuló magas szintű rendelkezésre állás

2 nagy hatásfokkal párosuló magas szintű rendelkezésre állás A jelen világgazdasági helyzetben elszabaduló energiaárak és sürgető környezetvédelmi problémák közepette nem csoda, hogy a felhasználók új, költséghatékony, jól működő és a célokhoz igazítható műszaki megoldásokat keresnek. A leginkább érintett gazdasági ágazatokon belül találjuk az adatközpontokat, az üzemi tevékenységhez nagy mennyiségű villamos energiát felhasználó fogyasztókat, valamint a légkondicionáló rendszereket. Az ezen a szakterületen 40 évnyi tapasztalattal rendelkező SOCOMEC az egyik azon gyártók között, amelyek aktív szerepet vállalnak UPS rendszereik energiahatékonyságát illetően. Ezen elkötelezettség bizonyítékaként a SOCOMEC az elsők között volt, akik aláírták az Európai Bizottság UPS berendezésekre vonatkozó Üzleti Magatartási Szabályzatát. Az egyezmény célja az, hogy az energiafelhasználásban fenntartható csökkentést lehessen elérni az hatásfokának maximalizálása mellett. A piacon kapható legjobb hatásfok melletti teljesítmény A TÜV SÜD által kiadott tanúsítvány Flywheel COMPATIBLE gamme_118_a UPS Megfelelő védelem > Adatközpontokhoz > Telekommunikációs rendszerekhez > A szolgáltatási szektor számára > IT hálózatokhoz / infrastruktúrákhoz 2

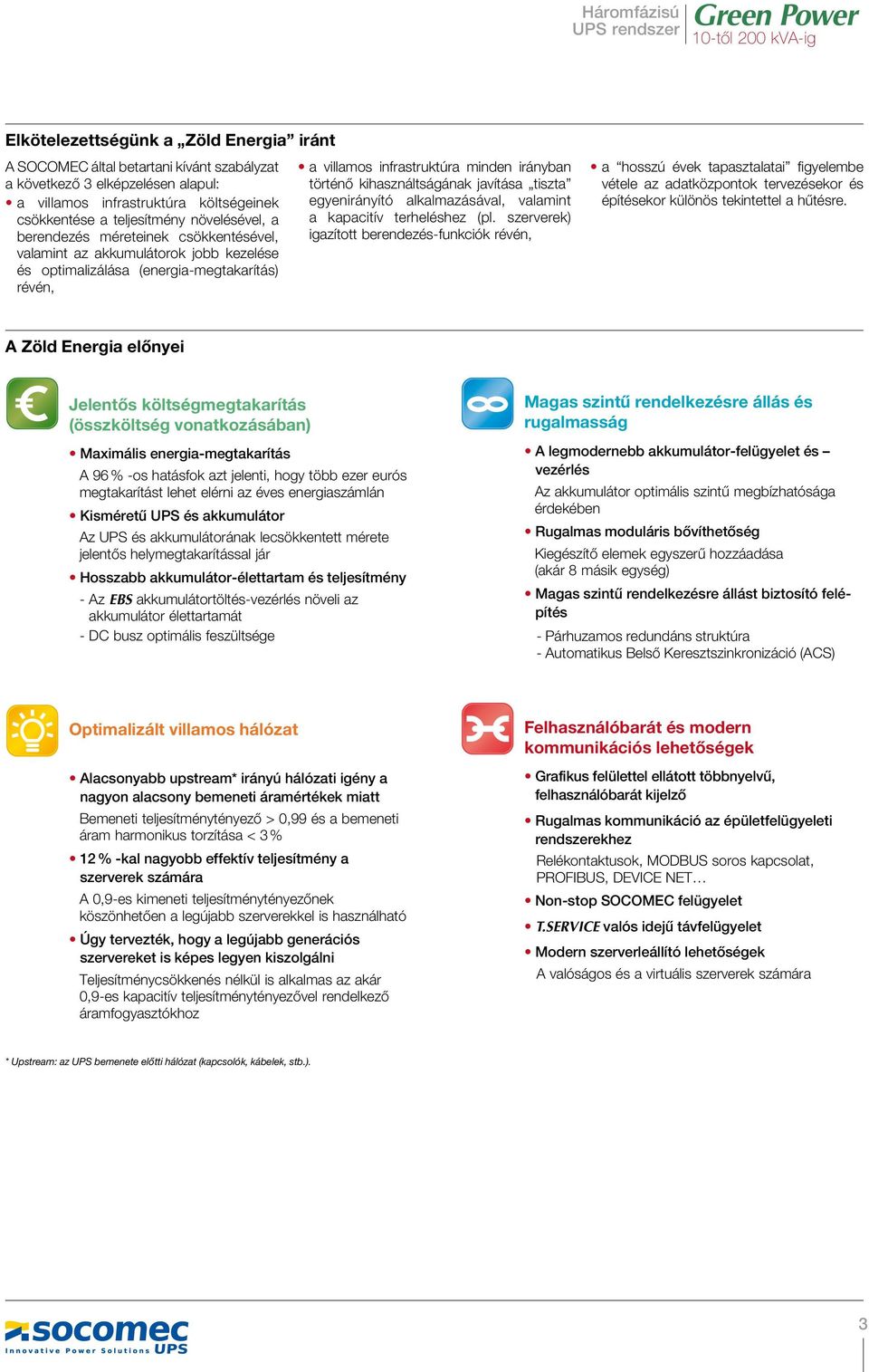

3 Elkötelezettségünk a Zöld Energia iránt A SOCOMEC által betartani kívánt szabályzat a következő 3 elképzelésen alapul: a villamos infrastruktúra költségeinek csökkentése a teljesítmény növelésével, a berendezés méreteinek csökkentésével, valamint az akkumulátorok jobb kezelése és optimalizálása (energia-megtakarítás) révén, a villamos infrastruktúra minden irányban történő kihasználtságának javítása tiszta egyenirányító alkalmazásával, valamint a kapacitív terheléshez (pl. szerverek) igazított berendezés-funkciók révén, a hosszú évek tapasztalatai figyelembe vétele az adatközpontok tervezésekor és építésekor különös tekintettel a hűtésre. A Zöld Energia előnyei Jelentős költségmegtakarítás (összköltség vonatkozásában) Maximális energia-megtakarítás A 96 % -os hatásfok azt jelenti, hogy több ezer eurós megtakarítást lehet elérni az éves energiaszámlán Kisméretű UPS és akkumulátor Az UPS és akkumulátorának lecsökkentett mérete jelentős helymegtakarítással jár Hosszabb akkumulátor-élettartam és teljesítmény - Az EBS akkumulátortöltés-vezérlés növeli az akkumulátor élettartamát - DC busz optimális feszültsége Magas szintű rendelkezésre állás és rugalmasság A legmodernebb akkumulátor-felügyelet és vezérlés Az akkumulátor optimális szintű megbízhatósága érdekében Rugalmas moduláris bővíthetőség Kiegészítő elemek egyszerű hozzáadása (akár 8 másik egység) Magas szintű rendelkezésre állást biztosító felépítés - Párhuzamos redundáns struktúra - Automatikus Belső Keresztszinkronizáció (ACS) Optimalizált villamos hálózat Alacsonyabb upstream* irányú hálózati igény a nagyon alacsony bemeneti áramértékek miatt Bemeneti teljesítménytényező > 0,99 és a bemeneti áram harmonikus torzítása < 3 % 12 % -kal nagyobb effektív teljesítmény a szerverek számára A 0,9-es kimeneti teljesítménytényezőnek köszönhetően a legújabb szerverekkel is használható Úgy tervezték, hogy a legújabb generációs szervereket is képes legyen kiszolgálni Teljesítménycsökkenés nélkül is alkalmas az akár 0,9-es kapacitív teljesítménytényezővel rendelkező áramfogyasztókhoz Felhasználóbarát és modern kommunikációs lehetőségek Grafikus felülettel ellátott többnyelvű, felhasználóbarát kijelző Rugalmas kommunikáció az épületfelügyeleti rendszerekhez Relékontaktusok, MODBUS soros kapcsolat, PROFIBUS, DEVICE NET Non-stop SOCOMEC felügyelet T.SERVICE valós idejű távfelügyelet Modern szerverleállító lehetőségek A valóságos és a virtuális szerverek számára * Upstream: az UPS bemenete előtti hálózat (kapcsolók, kábelek, stb.). 3

4 Segít lecsökkenteni a költségeket és megvédeni a környezetet A nagy hatásfokú UPS lecsökkenti az energiaveszteséget és a légkondicionáló rendszerek használatának szükségességét. A modellek a piacon kapható legmagasabb hatásfokú teljesítményt biztosítják: akár 96 % egy sor alkalmazás esetén. Az alább látható grafikon mutatja az éves megtakarítást 96 % -os hatásfok mellett, szemben a 93 % -os és a 94 % -os hatásfokkal, az Európai Közösségben tipikus felhasználói körülmények melletti átlagos kwh költségek alapján, alacsonyabb légkondicionálási költségeket figyelembe véve. A kiváló teljesítménytényező és a torzítási tényező segítségével elkerülhető az energiaellátó rendszer túlméretezése (azaz a kapcsolók, generátor csoportok és védőberendezések). Az akkumulátor egy igen fontos része a rendszernek. Ennek élettartama nem csak a használat gyakoriságától függ, hanem a töltés technológiájától is. A modellek olyan intelligens rendszerrel vannak ellátva, amely az akkumulátor környezeti hőmérséklete alapján képes vezérelni a töltés módját, s ezzel meghosszabbítani az akkumulátorok élettartamát (EBS Expert Battery System). A modellek a magas teljesítménysűrűség révén nagyon kis Költségmegtakarítás 96%-os hatásfok esetén 40 kva 120 kva 200 kva helyet foglalnak csak el, s ezzel meghagyják a szerver szobát a szerverek számára. Ökológiai lábnyomunk csökkentése mindannyiunk érdeke a Föld jövője szempontjából. A 93 % -os hatásfokkal rendelkező UPS-ek modellekkel történő lecserélése azt jelenti, hogy a szén-dioxid kibocsátást 45 % -kal le lehet csökkenteni. 93% hatásfok 94% hatásfok GREEN 021 A HU Még jobb minőségű áramellátás a legmodernebb informatikai áramfogyasztók számára A modelleket úgy tervezték, hogy a legújabb generációs piacvezető szervereket is képesek legyenek kiszolgálni az UPS teljesítményének túlméretezése nélkül. A 0,9-es értékű kimeneti teljesítménytényező tökéletesen reagál a nagy teljesítménytényezőigényű számítógépes rendszerek áramfogyasztóira. 12 % -kal nagyobb névleges teljesítmény akár 0,9-es teljesítménytényezővel a legújabb szerverek számára, ráadásul mindez teljesítménycsökkenés nélkül. kw kva 120 kva 200 kva 93% hatásfok 94% hatásfok GREEN 018 A HU Tiszta egyenirányító a kisebb upstream* irányú struktúra és a csökkentett bemeneti áram érdekében Az állandó upstream irányú, 0,99-es értékű teljesítménytényezővel és a rendkívül alacsony harmonikus torzítással (< 3%) a SOCOMEC ek jelentős mértékig képesek optimalizálni az upstream irányú infrastruktúrát: optimális generátor teljesítmény, minimális méretű vezérlőtábla és upstream kábelek, a rendszer átfogó teljesítménye érezhetően javul a kapacitás és a minőség szempontjából. * Upstream: az UPS bemenete előtti hálózat (kapcsolók, kábelek, stb.). GREEN 008 a 4

5 Modern interfész Felhasználóbarát grafikus kijelző megmutatja az UPS egyes alkotóelemeinek állapotát, s egy sor vezérlőelem segítségével lehetővé teszi a felhasználó számára azok szabályozását. Jól látható LED állapotsor Három színnel jelzi az UPS állapotát: zöld, sárga és vörös. Az UPS egyszerű elindítása és leállítás A kijelző több nyelven, lépésről-lépésre magyarázza el a kezelő számára ezen műveleteket. Hálózati csatlakozási lehetőségek széles választéka Szerteágazó kommunikációs lehetőségek állnak rendelkezésre: HTML oldal a távfelügyelethez, hálózati vezérlőközponthoz TRAP-et küldő SNMP ágens, küldés az adott esemény függvényében, MODBUS TCP az épületfelügyeleti rendszerek adatátviteléhez MODBUS formátumban, SMS figyelmeztetés. GREEN 009 a GB Shutdown agent Lehetővé teszi a leállító parancs küldését a valóságos és a virtuális szerverekhez. GREEN 019 a GB Innovatív architektúrák Megosztott akkumulátor, az akkumulátor teljesítményének optimalizálása. Kettős busz architektúra, a magas szintű rendelkezésre állás érdekében (TIER III vagy TIER IV minősítés). ACS ACS Megnyugtatásképpen Könnyen kezelhető interfész egyértelmű jelzésekkel és gyors menükkel. Az utasítások, a figyelmeztetések és a beállítások minden felhasználó számára egyszerűen elérhetők, s könnyen kezelhetők. A könnyű kezelhetőség az emberi hiba kiküszöbölését jelenti. A T.SERVICE az UPS non-stop felügyeletét kínálja a SOCOMEC műveleti központjából. A modellek rendszeres időközönként GSM modemen keresztül automatikus jelentést küldenek a hálózat működésével és a fontosabb eseményekkel kapcsolatosan. Rendellenesség esetén a valós idejű információ-küldés lehetővé teszi, hogy a kiváltó okokat azonnal diagnosztizálni lehessen, s egyből szakértőt lehessen hívni, ha szükséges. A modellek kommunikációs megoldásai révén az UPS integrálhatóvá válik a meglévő infrastruktúrába, s a többi informatikai perifériális berendezéshez hasonlóan lesz felügyelhető és szabályozható. A modellek en vagy szöveges üzeneten keresztül küldenek értesítést, s két fizikailag független Ethernet interfészt is képesek integrálni. A szerverek leállítása szabályozható az ek egyidejű távfelügyeletével, s ezáltal a hálózat és az érzékeny adatok teljes mértékben biztonságban tudhatók. Minimális MTTR és a gyors karbantartás is a tulajdonságok közé sorolható, hála az elölről történő hozzáférési lehetőségnek és az ötletes belső komponenseknek. A non-stop felügyelet, a vásárlás utáni szolgáltatások, valamint a gyors alkatrészcseréhez raktáron tartott moduláris alkatrészek révén felel meg a SOCOMEC UPS az Ön üzleti szempontból kritikus fontosságú rendszer elvárásainak. SOCOMEC UPS Service Centre STATYS (STS) Load STATYS (STS) Load GREEN 006 a - GREEN 012 a_gb Telefon hálózat Technikai jelentés DIAGNOSTIC REPORT Szervíz Nem megfelelő használat Szerelő ACS: Automatikus kereszt szinkronizáció STS: Statikus átkapcsolás Hiba Analóg modem SMS GSM hálózat Customer site GSM modem CIM 013 B HU 5

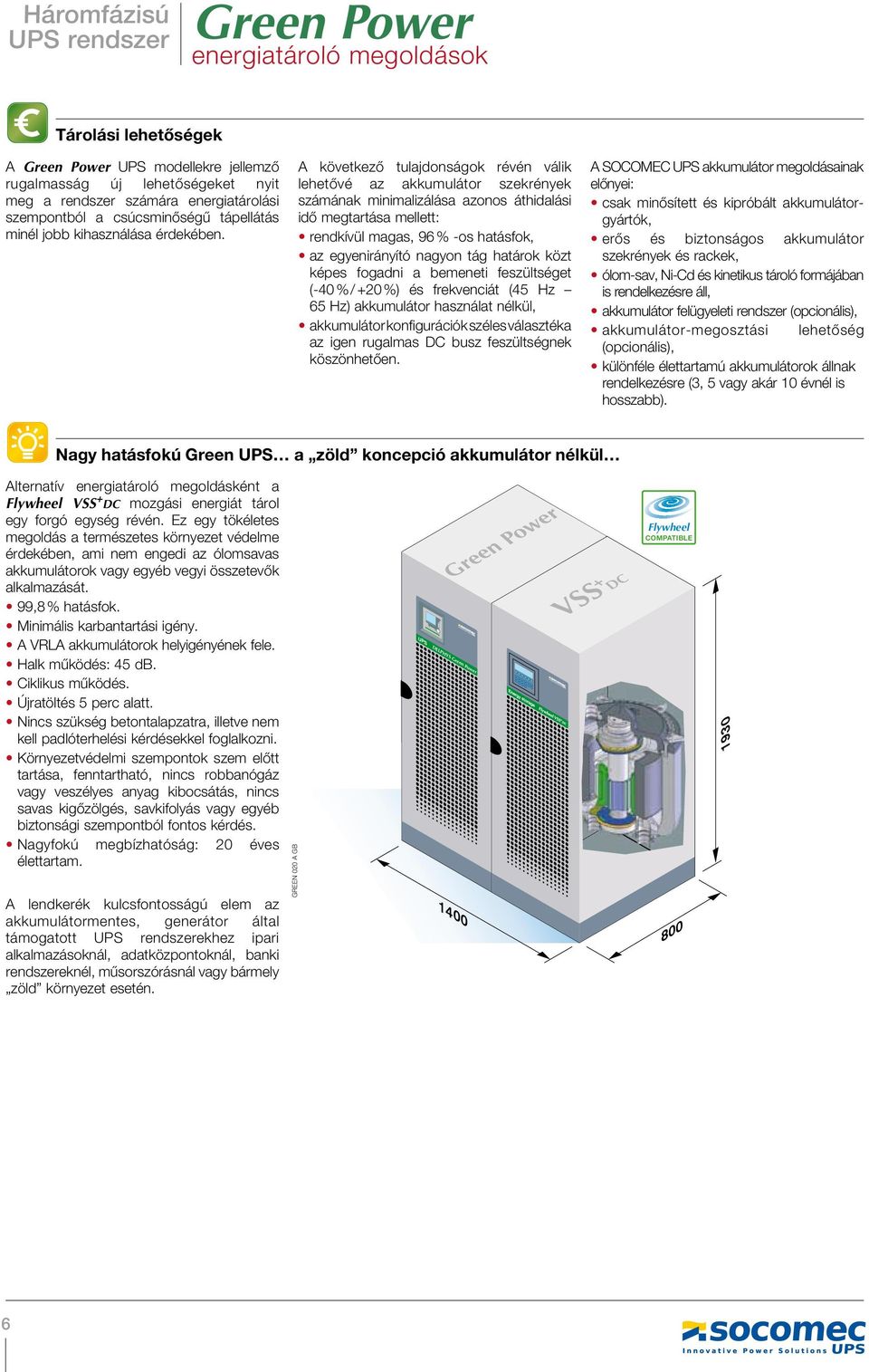

6 energiatároló megoldások Tárolási lehetőségek A UPS modellekre jellemző rugalmasság új lehetőségeket nyit meg a rendszer számára energiatárolási szempontból a csúcsminőségű tápellátás minél jobb kihasználása érdekében. A következő tulajdonságok révén válik lehetővé az akkumulátor szekrények számának minimalizálása azonos áthidalási idő megtartása mellett: rendkívül magas, 96 % -os hatásfok, az egyenirányító nagyon tág határok közt képes fogadni a bemeneti feszültséget (-40 % / +20 %) és frekvenciát (45 Hz 65 Hz) akkumulátor használat nélkül, akkumulátor konfigurációk széles választéka az igen rugalmas DC busz feszültségnek köszönhetően. A SOCOMEC UPS akkumulátor megoldásainak előnyei: csak minősített és kipróbált akkumulátorgyártók, erős és biztonságos akkumulátor szekrények és rackek, ólom-sav, Ni-Cd és kinetikus tároló formájában is rendelkezésre áll, akkumulátor felügyeleti rendszer (opcionális), akkumulátor-megosztási lehetőség (opcionális), különféle élettartamú akkumulátorok állnak rendelkezésre (3, 5 vagy akár 10 évnél is hosszabb). Nagy hatásfokú Green UPS a zöld koncepció akkumulátor nélkül Alternatív energiatároló megoldásként a Flywheel VSS + DC mozgási energiát tárol egy forgó egység révén. Ez egy tökéletes megoldás a természetes környezet védelme érdekében, ami nem engedi az ólomsavas akkumulátorok vagy egyéb vegyi összetevők alkalmazását. 99,8 % hatásfok. minimális karbantartási igény. A VRLA akkumulátorok helyigényének fele. Halk működés: 45 db. Ciklikus működés. Újratöltés 5 perc alatt. Nincs szükség betontalapzatra, illetve nem kell padlóterhelési kérdésekkel foglalkozni. Környezetvédelmi szempontok szem előtt tartása, fenntartható, nincs robbanógáz vagy veszélyes anyag kibocsátás, nincs savas kigőzölgés, savkifolyás vagy egyéb biztonsági szempontból fontos kérdés. Nagyfokú megbízhatóság: 20 éves élettartam. A lendkerék kulcsfontosságú elem az akkumulátormentes, generátor által támogatott ekhez ipari alkalmazásoknál, adatközpontoknál, banki rendszereknél, műsorszórásnál vagy bármely zöld környezet esetén. GREEN 020 a GB UPS DELPHYS VSS DC Flywheel COMPATIBLE

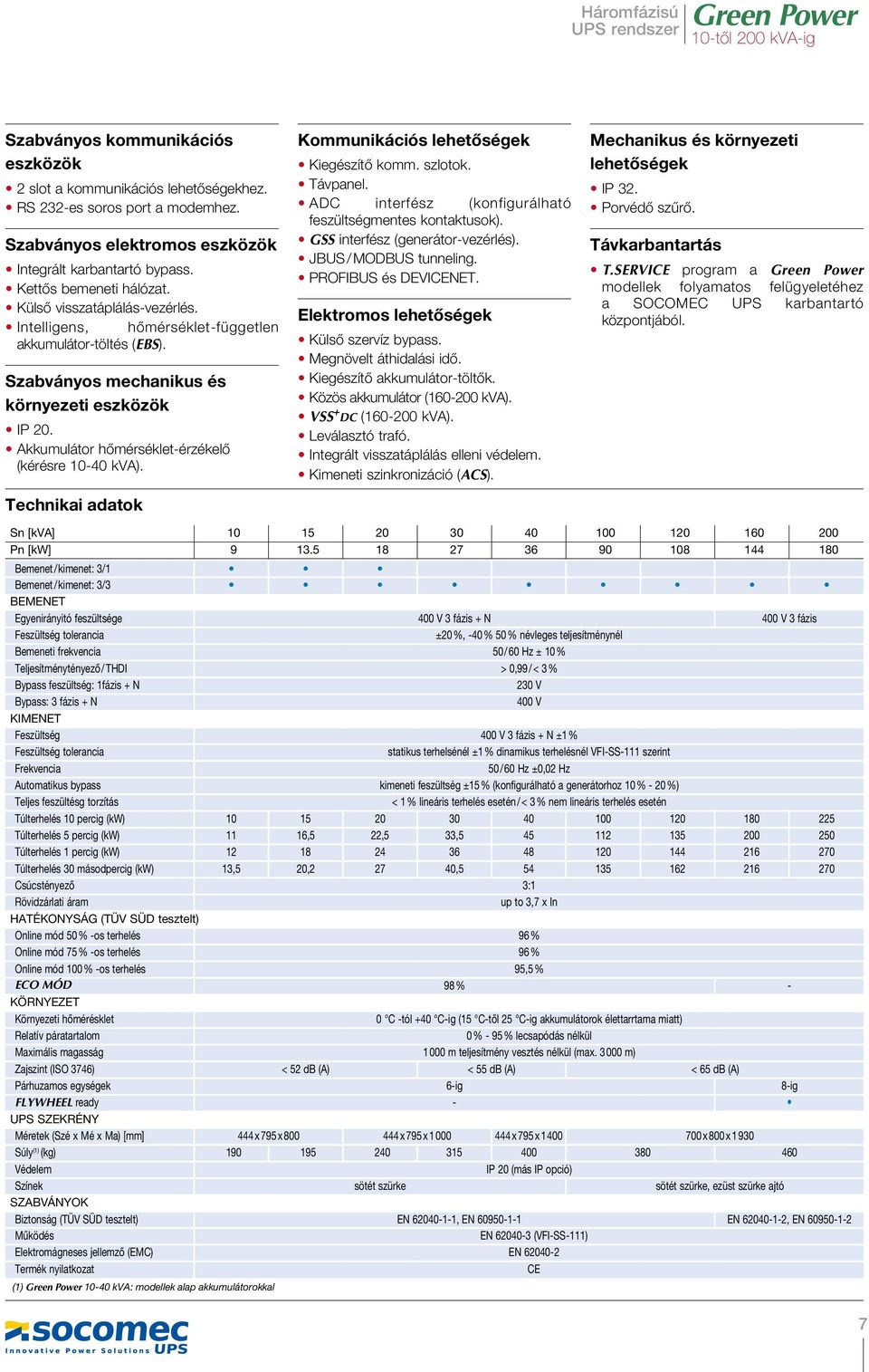

7 Szabványos kommunikációs eszközök 2 slot a kommunikációs lehetőségekhez. RS 232-es soros port a modemhez. Szabványos elektromos eszközök Integrált karbantartó bypass. Kettős bemeneti hálózat. Külső visszatáplálás-vezérlés. Intelligens, hőmérséklet-független akkumulátor-töltés (EBS). Szabványos mechanikus és környezeti eszközök IP 20. Akkumulátor hőmérséklet-érzékelő (kérésre kva). Technikai adatok Kommunikációs lehetőségek Kiegészítő komm. szlotok. Távpanel. ADC interfész (konfigurálható feszültségmentes kontaktusok). GSS interfész (generátor-vezérlés). JBUS / MODBUS tunneling. PROFIBUS és DEVICENET. Elektromos lehetőségek Külső szervíz bypass. Megnövelt áthidalási idő. Kiegészítő akkumulátor-töltők. Közös akkumulátor ( kva). VSS + DC ( kva). Leválasztó trafó. Integrált visszatáplálás elleni védelem. Kimeneti szinkronizáció (ACS). Mechanikus és környezeti lehetőségek IP 32. Porvédő szűrő. Távkarbantartás T.SERVICE program a modellek folyamatos felügyeletéhez a SOCOMEC UPS karbantartó központjából. Sn [kva] Pn [kw] Bemenet / kimenet: 3/1 Bemenet / kimenet: 3/3 BEMENET Egyenirányitó feszültsége 400 V 3 fázis + N 400 V 3 fázis Feszültség tolerancia ±20 %, -40% 50 % névleges teljesítménynél Bemeneti frekvencia 50 / 60 Hz ± 10 % Teljesítménytényező / THDI > 0,99 / < 3 % Bypass feszültség: 1fázis + N 230 V Bypass: 3 fázis + N 400 V KIMENET Feszültség 400 V 3 fázis + N ±1 % Feszültség tolerancia statikus terhelsénél ±1 % dinamikus terhelésnél VFI-SS-111 szerint Frekvencia 50 / 60 Hz ±0,02 Hz Automatikus bypass kimeneti feszültség ±15 % (konfigurálható a generátorhoz 10 % - 20 %) Teljes feszültésg torzítás < 1 % lineáris terhelés esetén / < 3 % nem lineáris terhelés esetén Túlterhelés 10 percig (kw) Túlterhelés 5 percig (kw) 11 16,5 22,5 33, Túlterhelés 1 percig (kw) Túlterhelés 30 másodpercig (kw) 13,5 20, , Csúcstényező 3:1 Rövidzárlati áram up to 3,7 x In HATÉKONYSÁG (TÜV SÜD tesztelt) Online mód 50 % -os terhelés 96 % Online mód 75 % -os terhelés 96 % Online mód 100 % -os terhelés 95,5 % ECO MÓD 98 % - KÖRNYEZET Környezeti hőmérésklet 0 C -tól +40 C-ig (15 C-től 25 C-ig akkumulátorok élettarrtama miatt) Relatív páratartalom 0 % - 95 % lecsapódás nélkül Maximális magasság 1000 m teljesítmény vesztés nélkül (max m) Zajszint (ISO 3746) < 52 db (A) < 55 db (A) < 65 db (A) Párhuzamos egységek 6-ig 8-ig Flywheel ready - UPS SZEKRÉNY Méretek (Szé x Mé x Ma) [mm] 444 x 795 x x 795 x x 795 x x 800 x 1930 Súly (1) (kg) Védelem IP 20 (más IP opció) Színek sötét szürke sötét szürke, ezüst szürke ajtó SZABVÁNYOK Biztonság (TÜV SÜD tesztelt) EN , EN EN , EN Működés EN (VFI-SS-111) Elektromágneses jellemző (EMC) EN Termék nyilatkozat CE (1) kva: modellek alap akkumulátorokkal 7

8 Socomec UPS mindenhol jelen van Európában Ázsiában BELGIUM Schaatsstraat, 30 rue du Patinage B Bruxelles Tel. +32 (0) Fax +32 (0) be.ups.sales@socomec.com EGYESÜLT KIRÁLYSÁG Units 7-9 Lakeside Business Park Broadway Lane - South Cerney Cirencester - GL7 5XL Tel. +44 (0) Fax +44 (0) uk.ups.sales@socomec.com FRANCIAORSZÁG 95, rue Pierre Grange F Fontenay-sous-Bois Cedex Tel. +33 (0) Fax +33 (0) ups.paris.dcm@socomec.com HOLLANDIA Bergveste 2F NL De Houten Tel. +31 (0) Fax +31 (0) nl.ups.sales@socomec.com LENGYELORSZÁG Nowowiejska St 21/ Warszawa Tel. +48 (0) Fax +48 (0) ups.poland@socomec.com NÉMETORSZÁG Heppenheimerstraße 57 D Mannheim Tel. +49 (0) Fax +49 (0) de.ups.all@socomec.com SZÉKHELY SOCOMEC CSOPORT S.A. SOCOMEC központ E - R.C.S. Strasbourg B B.P , rue de Westhouse - F Benfeld Cedex SOCOMEC UPS Strasbourg 11, route de Strasbourg - B.P F Huttenheim Cedex - FRANCIAORSZÁG Tel. +33 (0) Fax +33 (0) ups.benfeld.admin@socomec.com SOCOMEC UPS Isola Vicentina Via Sila, 1/3 - I Isola Vicentina (VI) - OLASZORSZÁG Tel Fax info.it.ups@socomec.com Ez a dokumentum nem előírás. 2009, Socomec SA. Minden jog fenntartva. Olaszországban Via Leone Tolstoi, 73 - Zivido San Giuliano Milanese (MI) Tel Fax siconmi@socomec.com OROSZORSZÁG Kutuzovsky pr. 13, Moscow Tel Fax ups.russia@socomec.com PORTOGÁLIA Rua Moinho do Cuco Bloco A Lj. Dta. - Paz MAFRA Tel Fax portugal@socomec.com SPANYOLORSZÁG C/Nord, 22 Pol. Ind. Buvisa E Teià (Barcelona) Tel Fax info@socomec-aron.com SZLOVÉNIA Savlje 89 SI Ljubljana Tel Fax si.ups.info@socomec.com KÍNA Universal Business Park B33, 3rd Fl, 10 Jiuxianqiao Rd., Chaoyang, Beijing P.R., China Tel Fax socomec@socomec.com.cn INDIA B1, IInd Floor, Thiru-Vi-Ka-Industrial Estate Guindy Chennai Tel Fax sales@socomec-ups.co.in MALAJZIA 31 Jalan SS 25/41- Mayang Industrial Park Petaling Jaya.- Selangor, Malaysia Tel Fax sales@cspm.com.my SZINGAPÚR 31 Ubi Road 1, Aztech Building # (Annex) - SG - Singapore Tel Fax sg.ups.sales@socomec.com THAIFÖLD No.9 Soi Vibhavadirangsit 42 Vibhavadirangsit Rd, Ladyao Chatujak Bangkok Tel Fax info@socomec-th.com VIETNAM 539/23 Luy Ban Bich St., Phu Thanh Ward, Tan Phu Dist Ho Chi Minh City Tel Fax info@socomec-vn.com K E R E S K E R D E L M I, M A R K E T I N G É S SZOLGÁLTATÁSI IGAZGATÓSÁG SOCOMEC UPS paris 95, rue Pierre Grange F Fontenay-sous-Bois Cedex - FRANCIAORSZÁG Tel. +33 (0) Fax +33 (0) ups.paris.dcm@socomec.com Réf. DOC /09 - Photo : Martin Bernhart - Réalisation : SOCOMEC Service Communication CORPO 251A - SITE A VALID FOR FRANCE VALID FOR ITALY ISO 9001: 2000 FM 28237
