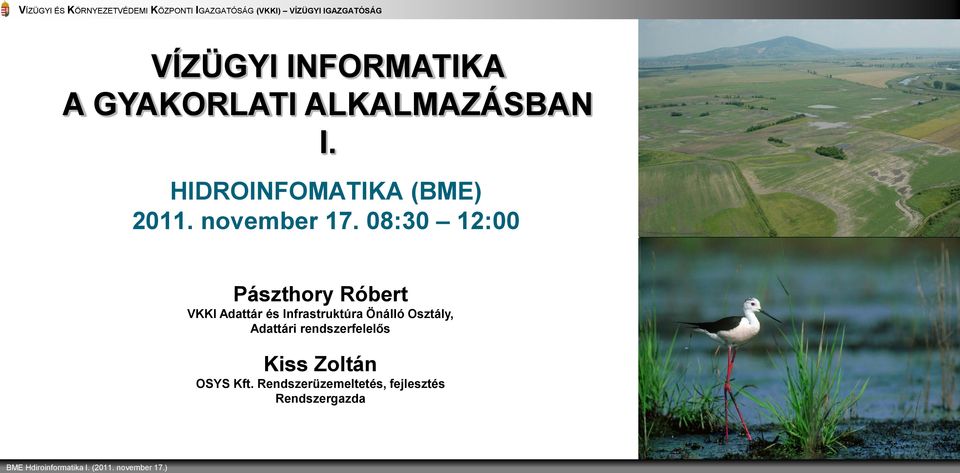

1 VÍZÜGYI INFORMATIKA A GYAKORLATI ALKALMAZÁSBAN I. Épület képei HIDROINFOMATIKA (BME) november :30 12:00 Pászthory Róbert VKKI Adattár és Infrastruktúra Önálló Osztály, Adattári rendszerfelelős Kiss Zoltán OSYS Kft. Rendszerüzemeltetés, fejlesztés Rendszergazda EGYSÉGES ADATBÁZIS KÖRNYZET

2 VÍZÜGYI INFORMATIKA A GYAKORLATI ALKALMAZÁSBAN I. HIDROINFOMATIKA (BME) november :30 12:00 Épület képei 08:30 09:15 Vízügyi informatika, általános áttekintés 09:15 10:00 Vízgyűjtőgazdálkodás, vízrajz Operatív Hidrológiai Modul, Magyar Hidrológiai Adatbázis, Elsődleges vízrajzi adatfeldolgozás 10:15 11:00 Vízkárelhárítás Az IBM Lotus Domino alapú védekezési, vízkárelhárítási információs rendszer 11:00 11:45 Víziközmű Települési Szennyvíz Információs Rendszer Víziközmű-online Adatfeldolgozó Rendszer EGYSÉGES ADATBÁZIS KÖRNYZET

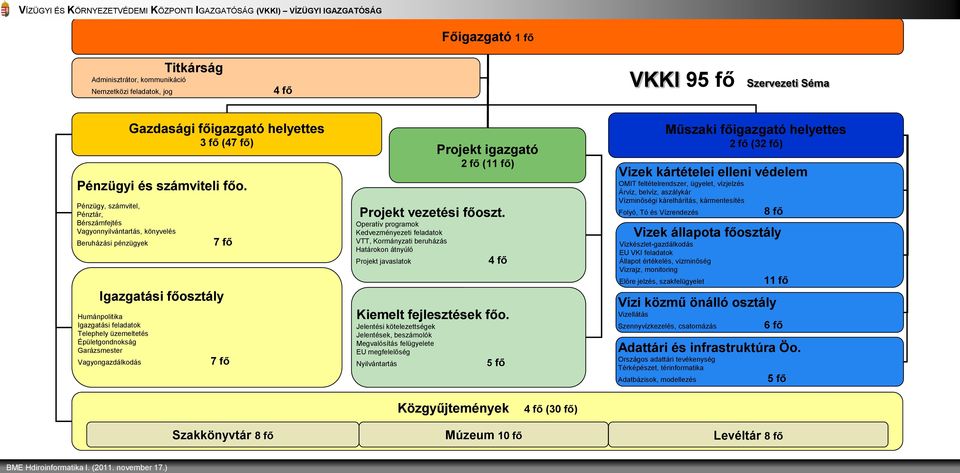

4 Főigazgató 1 fő Titkárság Adminisztrátor, kommunikáció Nemzetközi feladatok, jog 4 fő VKKI 95 fő Szervezeti Séma Gazdasági főigazgató helyettes 3 fő (47 fő) Pénzügyi és számviteli főo. Pénzügy, számvitel, Pénztár, Bérszámfejtés Vagyonnyilvántartás, könyvelés Beruházási pénzügyek 7 fő Igazgatási főosztály Humánpolitika Igazgatási feladatok Telephely üzemeltetés Épületgondnokság Garázsmester Vagyongazdálkodás 7 fő Projekt vezetési főoszt. Operatív programok Kedvezményezeti feladatok VTT, Kormányzati beruházás Határokon átnyúló Projekt javaslatok 4 fő Kiemelt fejlesztések főo. Jelentési kötelezettségek Jelentések, beszámolók Megvalósítás felügyelete EU megfelelőség Nyilvántartás Projekt igazgató 2 fő (11 fő) 5 fő Műszaki főigazgató helyettes 2 fő (32 fő) Vizek kártételei elleni védelem OMIT feltételrendszer, ügyelet, vízjelzés Árvíz, belvíz, aszálykár Vízminőségi kárelhárítás, kármentesítés Folyó, Tó és Vízrendezés 8 fő Vizek állapota főosztály Vízkészlet-gazdálkodás EU VKI feladatok Állapot értékelés, vízminőség Vízrajz, monitoring Előre jelzés, szakfelügyelet 11 fő Vízi közmű önálló osztály Vizellátás Szennyvízkezelés, csatornázás Adattári és infrastruktúra Öo. Országos adattári tevékenység Térképészet, térinformatika Adatbázisok, modellezés 6 fő 5 fő Közgyűjtemények 4 fő (30 fő) Szakkönyvtár 8 fő Múzeum 10 fő Levéltár 8 fő

5 A Vízügyi és Környezetvédelmi Központi Igazgatóság (VKKI) feladatai 2012-től: ORSZÁGOS VÍZÜGYI FŐIGAZGATÓSÁG A környezetvédelmi és vízügyi igazgatóságoknak az állami tulajdonú vizek kezelésével kapcsolatos szakmai tevékenység, illetve a működésüket megalapozó közgazdasági feltételrendszer koordinációja. Egyes Európai Uniós és hazai források felhasználásával megvalósuló nagy és kiemelt beruházói és koordinációs feladatok. A vízgazdálkodásban megvalósuló KIOP programok valamint az Új Magyarország Fejlesztési Terv Környezet és Energia Operatív Program (KEOP) központi és pályázati programjainak szakmai előkészítése illetve a központi programok megvalósítása 1. Tisza völgy árvízi biztonságának növelése 2. Vizek kártételei elleni védelem 3. Vízgyűjtő gazdálkodással összefüggő feladatok 4. Vízrajzi tevékenység 5. Közműves vízellátás és szennyvízkezelés 6. EU és kormányzati fejlesztések 7. Központi vízügyi nyilvántartások és a vízügyi informatikai rendszerek működtetése 8. Múzeumi, levéltári, könyvtári feladatok VIZIR Vízgazdálkodási Információs Rendszer (SQL adatbázis szerver) EGYSÉGES ADATBÁZIS KÖRNYZET Alapító okirat 11/2007. (K.V. Ért. 2007/4) KvVM utasítás

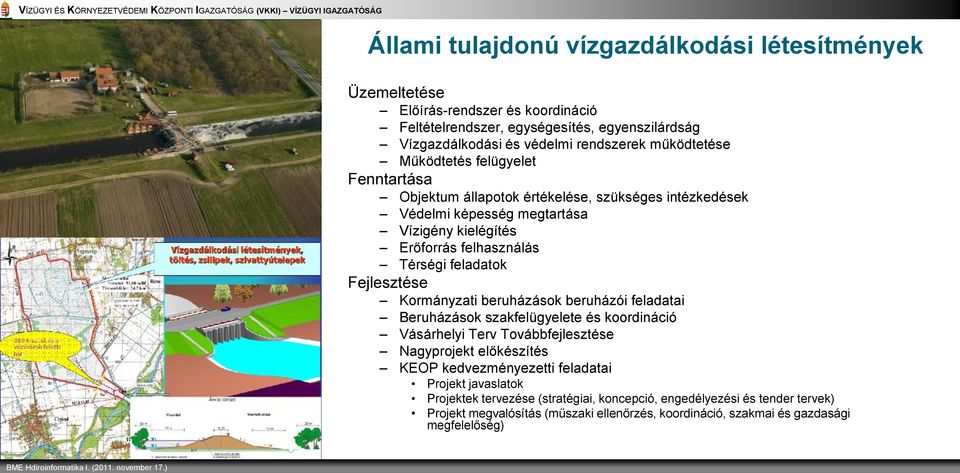

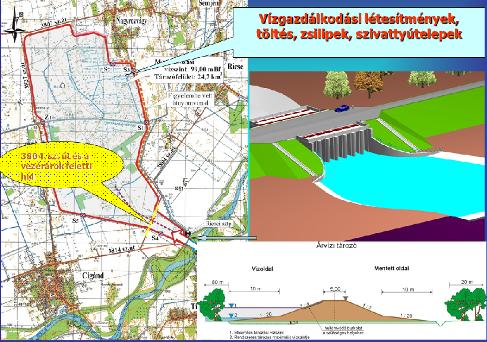

6 Állami tulajdonú vízgazdálkodási létesítmények VIR Védekezési, vízkárelhárítási Információs Rendszer (Lotus Domino) EGYSÉGES (ÖNÁLLÓ) VÍZÜGYI ADATÁTVITELI HÁLÓZAT Üzemeltetése Előírás-rendszer és koordináció Feltételrendszer, egységesítés, egyenszilárdság Vízgazdálkodási és védelmi rendszerek működtetése Működtetés felügyelet Fenntartása Objektum állapotok értékelése, szükséges intézkedések Védelmi képesség megtartása Vízigény kielégítés Erőforrás felhasználás Térségi feladatok Fejlesztése Kormányzati beruházások beruházói feladatai Beruházások szakfelügyelete és koordináció Vásárhelyi Terv Továbbfejlesztése Nagyprojekt előkészítés KEOP kedvezményezetti feladatai Projekt javaslatok Projektek tervezése (stratégiai, koncepció, engedélyezési és tender tervek) Projekt megvalósítás (műszaki ellenőrzés, koordináció, szakmai és gazdasági megfelelőség)

7 VIR Védekezési, vízkárelhárítási Információs Rendszer (Lotus Domino) EGYSÉGES (ÖNÁLLÓ) VÍZÜGYI ADATÁTVITELI HÁLÓZAT Vízkárok elleni védelem Védelmi készenlét Védelmi rendszerek állapota Védekezési erőforrások helyzete Folyamatos készenlét (hidrometerológia, vízrajzi észlelés) Előre jelzés Beavatkozások szabályozása, állapotértékelések Védelmi szervezetek (külső-belső), személyi feltételrendszer Megelőzési tevékenység Felülvizsgálatok Védelmi tervek (önkormányzati területeken is) Kapacitás lekötések és biztosítások Gyenge pontokon történő beavatkozás, prevenció Védekezési időszak Készültségek elrendelése Védelmi szervezetek felállítása A megfigyelés (I. fok), felkészülés (II. fok), védelmi beavatkozások (III. fok) koordinációja, irányítása (OMIT működtetés) Rendkívüli időszak helyzeteinek elemzése, beavatkozási változatok, döntések (pl. lokalizáció) Védelmi beavatkozások felügyelete, jelentési kötelezettségek Védekezési munkák elszámolása, audit Összefoglaló értékelés, jelentések

8 VIR Védekezési, vízkárelhárítási Információs Rendszer (Lotus Domino) EGYSÉGES (ÖNÁLLÓ) VÍZÜGYI ADATÁTVITELI HÁLÓZAT Vízgazdálkodás és Víz Keretirányelvi feladatok Vízrajzi monitoring és előre jelző rendszer Előre jelzés Adatfeldolgozás, adatforgalmi rend, adatcserék, nemzetközi adatforgalom Közcélú vízrajzi adatok feldolgozása és közreadása Havi integrált hidro-meterológia, országos kútkataszter Vízrajzi minőségbiztosítás, monitoring üzemeltetés és felügyelet OMIT vízrajzi információk, Hidrológiai Szakcsoport Hitelesítés, kalibráció Műszerfelügyelet Vízkészlet-gazdálkodás, állapotértékelés Mennyiségi és minőségi észlelési eredmények feldolgozása, értékelése Vízigény kielégítés, átvezetések és korlátozások kezelése Vízhasználatok számbavétele, járulékok kezelése Távlati vízbázisok védelme Térségi fejlesztési feladatok létesítményekhez kapcsolódó koordinációja EU VKI Víztestek minősítése, monitoring tervezés Monitoring üzemeltetés, adatgyűjtés Állapot értékelés, intézkedési javaslatok Vízgyűjtő-gazdálkodási tervezés

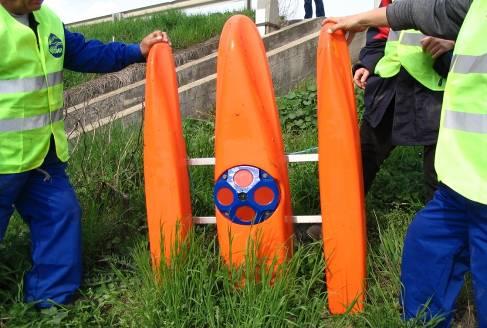

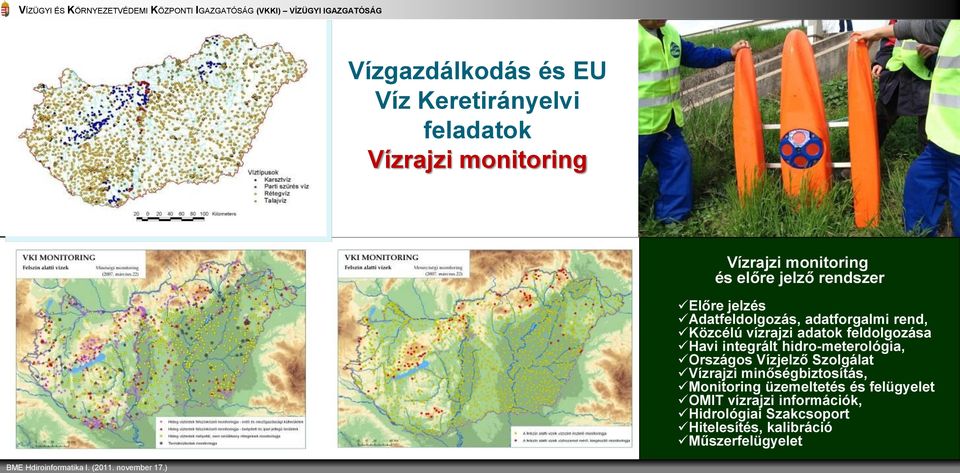

9 Vízgazdálkodás és EU Víz Keretirányelvi feladatok Vízrajzi monitoring Vízrajzi monitoring és előre jelző rendszer Előre jelzés Adatfeldolgozás, adatforgalmi rend, Közcélú vízrajzi adatok feldolgozása Havi integrált hidro-meterológia, Országos Vízjelző Szolgálat Vízrajzi minőségbiztosítás, Monitoring üzemeltetés és felügyelet OMIT vízrajzi információk, Hidrológiai Szakcsoport Hitelesítés, kalibráció Műszerfelügyelet

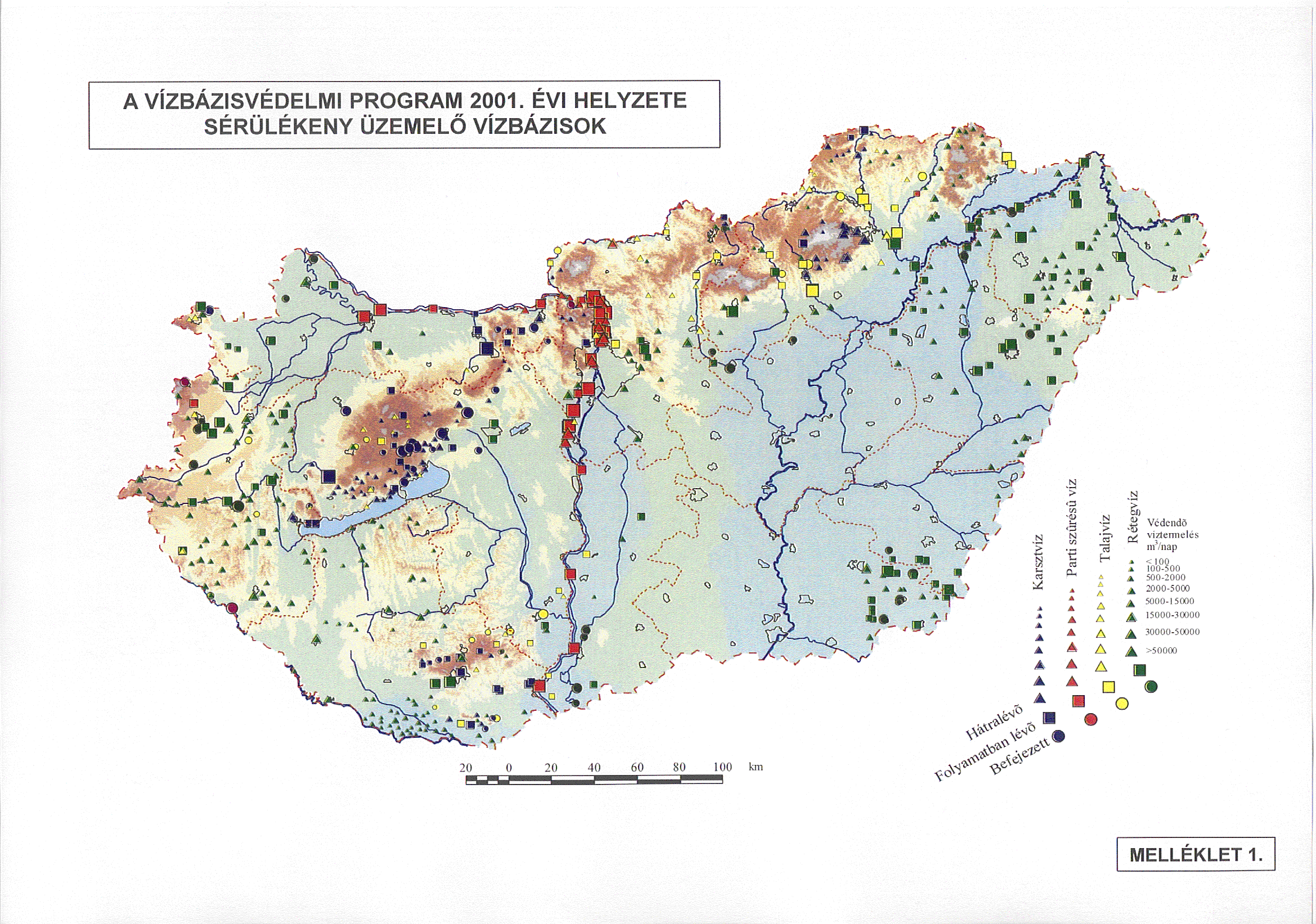

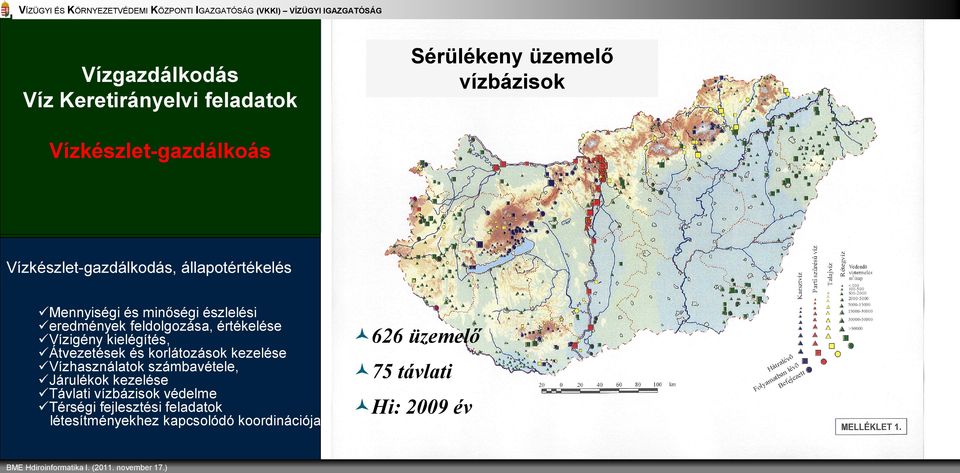

10 VÍZÜGYI ÉS KÖRNYEZETVÉDEMI KÖZPONTI IGAZGATÓSÁG (VKKI) VÍZÜGYI IGAZGATÓSÁG Vízgazdálkodás Víz Keretirányelvi feladatok Sérülékeny üzemelő vízbázisok Vízkészlet-gazdálkoás Vízkészlet-gazdálkodás, állapotértékelés Mennyiségi és minőségi észlelési eredmények feldolgozása, értékelése Vízigény kielégítés, Átvezetések és korlátozások kezelése Vízhasználatok számbavétele, Járulékok kezelése Távlati vízbázisok védelme Térségi fejlesztési feladatok létesítményekhez kapcsolódó koordinációja 626 üzemelő 75 távlati Hi: 2009 év

11 EU VKI Vízgazdálkodás és Víz Keretirányelvi feladatok Víztestek minősítése, Monitoring tervezés Monitoring üzemeltetés, adatgyűjtés Állapot értékelés, Intézkedési javaslatok Vízgyűjtő-gazdálkodási Tervezés VKKI+OVgyT SUB RIVER BASIN /4/ WF RESPONS. DORGANIZATION PLANNING SUBUNIT RVgyT /7/ PLANNING /42/ TVgyT /12/ SUBUNIT /42/ 12 WATERBO ARDS OTHERS INVOLVED INSTITUTIONS TO INPLEMENTATION

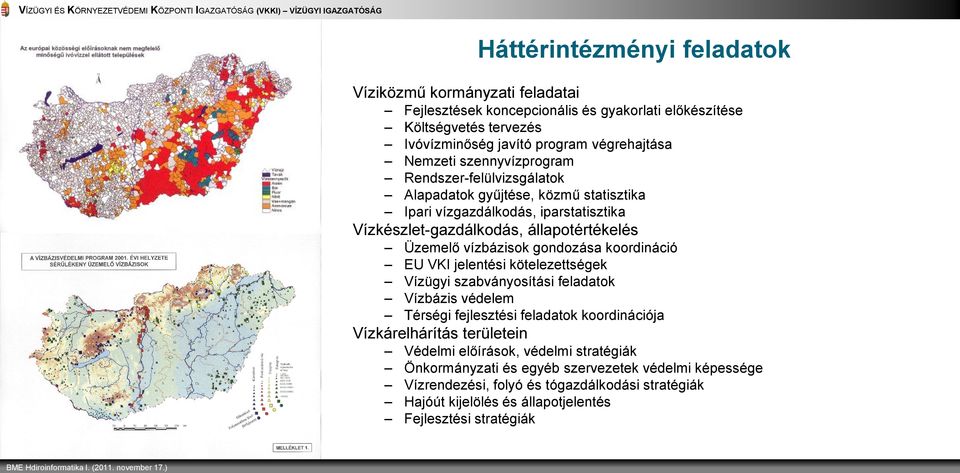

12 VÍZÜGYI ÉS KÖRNYEZETVÉDEMI KÖZPONTI IGAZGATÓSÁG (VKKI) VÍZÜGYI IGAZGATÓSÁG Háttérintézményi feladatok Víziközmű kormányzati feladatai Fejlesztések koncepcionális és gyakorlati előkészítése Költségvetés tervezés Ivóvízminőség javító program végrehajtása Nemzeti szennyvízprogram Rendszer-felülvizsgálatok Alapadatok gyűjtése, közmű statisztika Ipari vízgazdálkodás, iparstatisztika Vízkészlet-gazdálkodás, állapotértékelés Üzemelő vízbázisok gondozása koordináció EU VKI jelentési kötelezettségek Vízügyi szabványosítási feladatok Vízbázis védelem Térségi fejlesztési feladatok koordinációja Vízkárelhárítás területein Védelmi előírások, védelmi stratégiák Önkormányzati és egyéb szervezetek védelmi képessége Vízrendezési, folyó és tógazdálkodási stratégiák Hajóút kijelölés és állapotjelentés Fejlesztési stratégiák

13

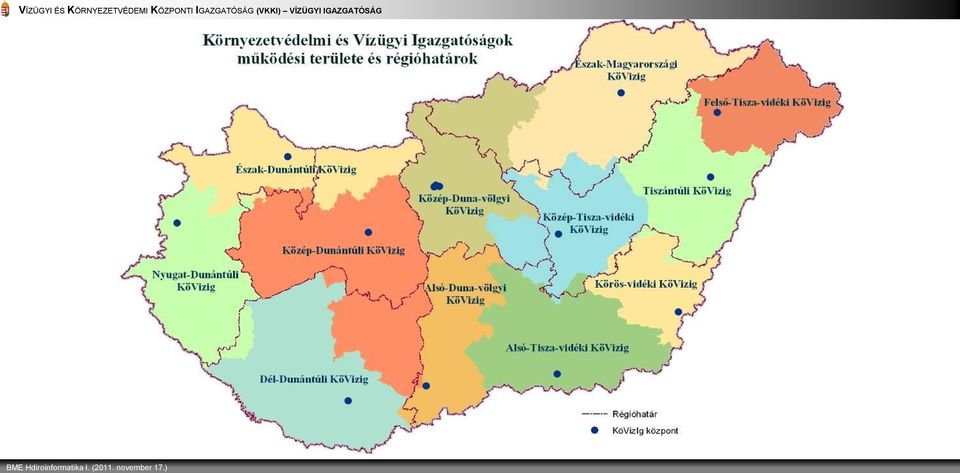

14

15

16

17

18

19

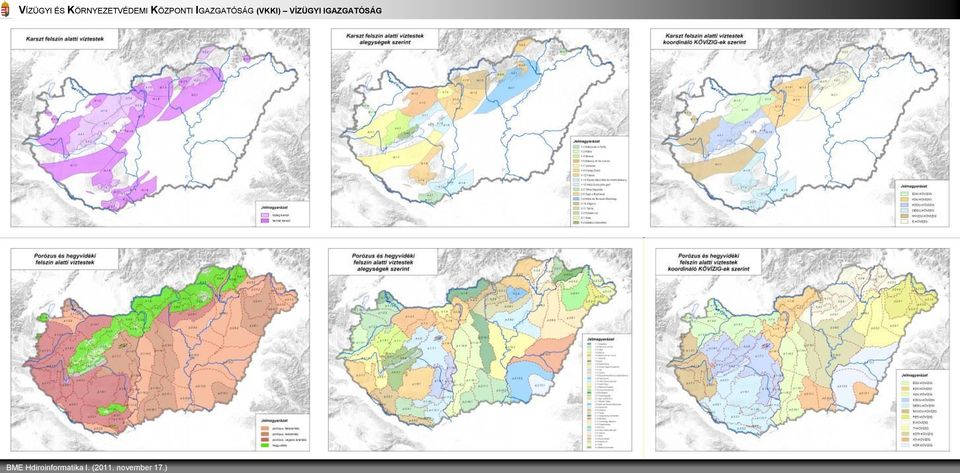

20

21

22 Infrastrukturális feladatok Vízügyi adatátviteli rendszer Üzemeltetés, koordináció Szinten tartás és a fejlesztés feladatai Többcsatornás átvitel biztosítása, helyi igények kielégítése Kapcsolódás a kormányzati rendszerekhez (EKG, EDR) Internet elérés (szerver farm) Egységes infrastruktúra Egységes eszközrendszer Egységes szerver és operációs rendszer környezet Azonos adatbázis környezet Rendszerbe illesztett térinformatika Egységes adatbázis környezet Osztott, de egy rendszerbe illesztett adatbázis kezelés Egységesen felépített vízügyi adattár Minősített adat-előállítás Információs rendszerek Védekezési információs rendszer Vízgazdálkodási információs rendszer Ügykezelés egységes rendszere Számviteli és főkönyvi rendszer

23 VIR Védekezési, vízkárelhárítási Információs Rendszer (Lotus Domino) Térinformatika ESRI ArcGIS platform VIZIR Vízgazdálkodási Információs Rendszer (SQL adatbázis szerver) EGYSÉGES (ÖNÁLLÓ) VÍZÜGYI ADATÁTVITELI HÁLÓZAT EGYSÉGES INFORMATIKAI INFRASTRUKTÚRA EGYSÉGES ADATBÁZIS KÖRNYZET

24 VÍZGAZDÁLKODÁSI INFORMÁCIÓS RENDSZER vízgazdálkodási alapadat 178/1998-as Kormány rendelet 2. a) pontja szerint: a Vgtv. hatálya alá tartozó vizek hasznosításával, hasznosítási lehetőségeik megőrzésével, kártételeinek elhárításával, továbbá vízilétesítmények megépítésével, üzemeltetésével, vízimunkák megvalósításával, vízhasználatok gyakorlásával összefüggő - a vízgazdálkodási közfeladatok ellátásához szükséges - adat, ideértve a leíró vagy idősor jellegű minden olyan adatot, amelyek megismerése a vizek, vízilétesítmények állapotának feltárását, valamint állapotuk értékelését szolgálja.

25 VÍZÜGYI ADATTÁR A vízgazdálkodási alapadat nyilvántartás a Vízügyi Adattárban valósul meg.

26 VÍZÜGYI ADATTÁR GEOADATBÁZIS ArcGIS szerver Területi Adattári Karbantartó Modul Központi Adattári Karbantartó Modul DOKUMENTUM ADATBÁZIS Lotus Domino szerver SQL ALAP (LEÍRÓ) ADATBÁZIS otr - objektum és törzsadatkezelő rendszer vizir fogalomtár rendszerleírás

27 Vízügyi szervezetek országos adatátviteli hálózata EGYSÉGES (ÖNÁLLÓ) VÍZÜGYI ADATÁTVITELI HÁLÓZAT Adatátviteli hálózat országos központja VIZIG központ Dunakiliti FERTŐRÁKOS Csorna Tata Szakaszmérnökség Szombathely Keszthely Esztergom Dunamúzeum Ásványráró Veszprém Zalaegerszeg Pécs-Cserkút Levéltár Alkotmány u. Győr Siófok Kaposvár Levéltár Dunasor Szekszárd VITUKI (ABKSZ) KAPSCH Pécs VKKI Székesfehérvár Szolnok Baja VM Kunszentmiklós Kalocsa Balassagyarmat Miskolc Újpest Kvassay zsilip Ráckeve Polgár Hajduszoboszló Hajduszoboszló MBSZ Berettyóújfalu Budapest Szeged Kisköre Karcag Mezőtúr Szolnok szkm Gyula Csongrád Szentes Sárospatak Tokaj Nyíregyháza Hódmezővásárhely Szeged szkm Gyöngyös Eger Tiszalök Miskolc szkm Nyíregyháza szkm Debrecen Szeghalom Szarvas Gyula szkm Kisvárda Vásárosnamény Mátészalka Ungvár Szatmárnémeti Igazgatósági bérelt vonal Szakaszmérnökségeket bekötő bérelt vonal VIZIG kábel Mikrohullámú, illetve szórtsprektumú hálózat

28 EGYSÉGES (ÖNÁLLÓ) VÍZÜGYI ADATÁTVITELI HÁLÓZAT

29 T-COM (2010) KÖZPONTI VÍZÜGYI SZERVERFARM évi aktuális állapot (04.18-tól) Terüet megfigyelő kamerák Biztonsági fal, övezet Légkoncicionáló központ Tűzvédelmi központ VESDA tűzdetektálás Telco szoba Szerverfarm terület Dedikált ügyfél terület Generátorok Szünetmentes tápegységek (UPS) Elektromos szolgáltató /ellátó rendszer Behatolásvédő övezet Energia szolgáltatás Biztonsági-felügyeleti rack-ek Ügyfél rack-ek Kártyás és PIN kódos beléptető rendszer SDE központ 24 x 7 órás technikai szolgáltatás Ügyfélszolgáltató központi rendszer 24 x 7 help desk Biztonsági vezérlő szoba Security staff Épület vezérlő rendszer Technikai-műszaki mérnöki szolgáltatás

30 KÖZPONTI VÍZÜGYI SZERVERFARM évi aktuális állapot (04.18-tól)

31 VÍZÜGYI ÉS KÖRNYEZETVÉDEMI KÖZPONTI IGAZGATÓSÁG (VKKI) VÍZÜGYI IGAZGATÓSÁG Vízgazdálkodási Információs Rendszer Az SQL adatbázis szerverek országos hálózata (2010) É VIR Védekezési, vízkárelhárítási ÉDU Információs Rendszer (Lotus Domino) NYUDU VKKI KvVM Térinformatika FETI ArcInfo, ArcView ESRI termékek TI VIZIR Vízgazdálkodási Információs Rendszer (SQL adatbázis szerver) KÖTI KDT KDV KÖR EGYSÉGES (ÖNÁLLÓ) DÉDU VÍZÜGYI ADATÁTVITELI HÁLÓZAT ADU EGYSÉGES ATI INFORMATIKAI INFRASTRUKTÚRA Országosan elosztott replikációs rendszer Törzsadatok: tranzakcionális és folyamatos fésűs replika Operatív adatok: gyors, időzített fésűs replika Magyar Hidrológiai Adatbázis: napi (éjszakai) fésűs replika EGYSÉGES ADATBÁZIS KÖRNYZET

32 Vízgazdálkodási Információs Rendszer SQL szerverekre épülő legfontosabb alkalmazások, programok(2011) GMSQL Karbantartó Modul Előrejelző rendszerek Statisztikák, feldolgozások, jelentések Műszaki Hidrológia MAHAB elsődleges adatfeldolgozás (WizSQL) + további modulok (SQLGraf, Hozam, Vizhozam) Magyar Hidrológiai Adatbázis: mennyiségi (hidrológiai) adatok karbantartása MAHAB Hidrológiai Idősorok Települési Szennyvíz Karbantartó Modul VIZIR Vízgazdálkodási Információs Rendszer (SQL adatbázis szerver) OMSZ adatok Távmérő rendszerek OHM: Operatív Hidrológiai Modul Helyi vízrajzi op. rendszerek Központi Karbantartó VÍZÜGYI ADATTÁR Területi Karbantartó

33 Vízgazdálkodási Információs Rendszer SQL szerverek országosan egységes adatbázisai (2011) hidro hidrológiai adatbázis összefésült legmagasabb feldolgozottsági szintű idősorok mahab2000 hidrológiai adatbázis alapadatok eaf hidrológiai adatbázis elsődleges adatfeldolgozás (területi adatok) gmsql Gazdasági-műszaki nyilvántartás munkaadatbázis vfnaplo Vízföldtani napló adatbázis vkj Vízkészletjárulék nyilvántartás adatbázis VIZIR Vízgazdálkodási Információs Rendszer (SQL adatbázis szerver) ohm operatív hidrológiai adatbázis teszir települési szennyvíz munkaadatbázis erend Vízrajzi észlelési rendek adatbázisa dtm Digitális törzskönyv és mérőeszköz nyilvántartás adatbázisa tavm távmért adatok va vízügyi adattár munkaadatbázis profil területi profil adatok riport Objektumok és törzsadatok napi struktúrált pillanatfelvételei otr: objektum és törzsadatkezelő rendszer adatbázis Adatszótár, műveletek, jogosultságok, vízügyi objektumok, törzsadatok vizir Az információs rendszer leíró, definíciós adatai, fogalomtár

34 Aktuális informatikai eredmények (2011) 2012 Javaslat: Katasztrófával kapcsolatos felajánlások központi nyilvántartó rendszerének kialakítása VÖRÖSISZAP katasztrófával kapcsolatos felajánlások nyilvántartó rendszerének továbbfejlesztése 2011 Vörösiszap katasztrófa FELAJÁNLÁSOK KÖZPONTI NYILVÁNTARTÓ RENDSZERE +VÖRÖSISZAP VÍZMINŐSÉGI ADATBÁZIS 2010 EGYÜTTMŰKÖDŐ SZERVEZETEK: VM VKKI KATASZTRÓFAVÉDELMi FŐIGAZGATÓSÁG MTA KÖTEVIFE

35 Aktuális informatikai eredmények (2011) ÚJ VÍZÜGYI HONLAP TERVEZÉS, BEVEZETÉS: JANUÁR

36 Aktuális informatikai eredmények (2011) 2012 Víziközmű-online adatfeldolgozó rendszer Országos bevezetés Víziközmű-online adatfeldolgozó rendszer Éles próbaüzem 9 hazai víziközmű üzemeltető bevonásával BAKONYKARSZT BÉKÉSI VÍZMŰ DEBRECENI VÍZMŰ ÉRDI VÍZMŰVEK FEJÉRVÍZ KEVEVÍZ NYÍRSÉGVÍZ PANNONVÍZ Víziközmű-online adatfeldolgozó rendszer Tervezés, fejlesztés

37 Aktuális informatikai eredmények (2011) VIR.SQL Országos bevezetés VIR.SQL rendszer Tervezés, rendszerkialakítás UNIIOFFICE RENDSZERHÁZ 2010

38 Országos szintű rendszerfejlesztések VKI végrehajtását támogató informatikai rendszerfejlesztés Vízkészletjárulék ONLINE adatfeldolgozó rendszer Vízügyi Adattár új rendszerének kialakítása, Vízügyi Adatközpont létrehozása Vízgazdálkodási Információs Rendszer továbbfejlesztése Országos Víziközmű Információs Rendszer tervezése, fejlesztése Védekezési, vízkárelhárítási információs rendszer integrálása a VIZIR-el INSPIRE irányelv implementációjához szükséges téradat-infrastruktúra fejlesztése Vízügyi OSAP adatszolgáltatás új, ONLINE rendszerének kialakítása.

40 OBJEKTUM OSZTÁLY KÓDOSZTÁLY EGYESÍTETT KÓDTÁBLA OBJEKTUM TÍPUS OBJEKTUM TULAJDONSÁG ELEMI ADATFAJTA OBJEKTUM TÖRZSADAT MÉRTÉKEGYSÉG Operatív idősor Nyers-észlelt idősor Regisztrált idősor Ellenőrző idősor Feldolgozott idősor Hidrológiai idősor

41 INTERNET alkalmazások INTRANET alkalmazások TAVM: Távmérő rendszerek adatai OHM: Operatív hidrológiai modul MAHAB: Hidrológiai idősorok karbantartása feldolgozása WIZSQL SQLGRAF: Grafikus lekérdező és feldolgozó programok PROFILOK OTAR általános objektum és törzsadatkezelő rendszer

42 Tranzakció vezérelt adatszétosztás DISZTRIBÚCIÓS SZERVER

43 SQL Server replikáció a Vízügy-ben Jellemzők: - SQL szerver verziók: MSSQL 2005 SP3, 2008 R2 - Központi Distributor - Központi és területi Publisher-ek - Központi és területi Subscriber-ek - Használt replikáció típusok: tranzakcionális (12) és fésűs (41) - Redundáns kapcsolat (alapértelmezett kapcsolat WAN-on keresztül, hiba esetén Internet)

44 ADATTÁBLA adatcikkek: ADATTÁBLA PUSH REPLICATION összefésülés (merge)

45 Magyar Hidrológiai Adatbázis: Kezelt adatfajták

46 Magyar Hidrológiai Adatbázis: Kezelt összefüggések Mércejavító összefüggés (nyers észlelt vízállás észlelt vízállás) Vízállás vízhozam összefüggések (QH) Vízállás K tényező összefüggések (KH) Vízhozam lebegtetett hordalék koncentráció összefüggések Vízhozam lebegtetett hordalékhozam összefüggések Vízhozam lebegtetett hordalék átlagos szemátmérő összefüggések Vízhozam görgetett hordalékhozam összefüggések Vízhozam görgetett hordalék átlagos szemátmérő összefüggések Vízállás szelvény középsebesség összefüggések Vízállás szelvény nedvesített kerület összefüggések Vízállás szelvény nedvesített terület összefüggések Vízállás víztükörszélesség összefüggések

47 Magyar Hidrológiai Adatbázis - vízhozamszámítás Q-H görbe alapján

48 Magyar Hidrológiai Adatbázis - vízhozamszámítás K-H görbe alapján

49 É/M. Számított adatok Feldolgozott adatok Publikus feldolgozott idősorok R. E. Replikáció Szabályok, kényszerek. Algoritmusok

50 Magyar Hidrológiai Adatbázis: adat import és export SHATIR interfész fájl SHATIR export fájl Digitális regisztrátum fájl SHATIR összefüggés fájl

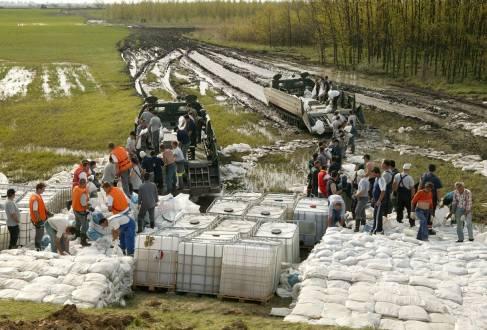

52 VIR Védekezési, vízkárelhárítási Információs Rendszer (Lotus Domino) A VÍZKÁR-ELHÁRÍTÁS ORSZÁGOS SZERVEZETE 1988 előtt Kormánybizottság Kormánybiztos OVH elnöke Védelmi szervezeti szintek között Kormánybizottság Kormánybiztos 2000 után (katasztrófa-törvény) Kormányzati Koordinációs Bizottság Kormány Árvízvédelmi biztos közlekedési és vízügyi miniszter EGYSÉGES (ÖNÁLLÓ) VÍZÜGYI ADATÁTVITELI HÁLÓZAT Műszaki törzs Vízügyi igazgató Vízügyi helyettes államtitkár Országos Műszaki Irányító Törzs Vízügyi igazgató Operatív Törzs Országos Műszaki Irányító Törzs Vízügyi igazgató Vízügyi Védekezési Munkabizottság vezetője vízügyi helyettes államtitkár Szakaszvédelemvezető Szakaszvédelemvezető Szakaszvédelemvezető

53 VM VÍZKÁRELHÁRÍTÁSI Környezetügyi államtitkár TERÜLETI VÍZGAZDÁLKODÁSI VM VÍZGYŰJTŐ-GAZDÁLKODÁSI ÉS VÍZVÉDELMI Vízügyért felelős helyettes államtitkár VÍZIKÖZMŰ VÍZKÁRELHÁRÍTÁSI VEZETŐ VKKI VKKI FŐIGAZGATÓ VKKI VÍZ ÉS KÖRNYZET KÁRELHÁRÍTÁSI VÍZGYŰJTŐ GAZDÁLKODÁSI GAZDASÁGI IGAZGATÓSÁG FŐIGAZGATÓI TITKÁRSÁG VEZETÉS ADATTÁR ÉS INFRASTRUKTÚRA ÖNÁLLÓ OSZTÁLY VKKI KÖZPONTI ÜGYELET SZAKÁGI IGAZGATÓSI TITKÁRSÁG SZAKÁGI VEZETÉS Dunántúli igazgatóságok Duna-tisza közi és tiszántúli igazgatóságok

54 VM VÍZKÁRELHÁRÍTÁSI Környezetügyi államtitkár TERÜLETI VÍZGAZDÁLKODÁSI VM VÍZGYŰJTŐ-GAZDÁLKODÁSI ÉS VÍZVÉDELMI Vízügyért felelős helyettes államtitkár VÍZIKÖZMŰ TÖRZSVEZETŐ VKKI VKKI FŐIGAZGATÓ VKKI VÍZ ÉS KÖRNYZET KÁRELHÁRÍTÁSI VÍZGYŰJTŐ GAZDÁLKODÁSI GAZDASÁGI IGAZGATÓSÁG FŐIGAZGATÓI TITKÁRSÁG VEZETÉS ADATTÁR ÉS INFRASTRUKTÚRA ÖNÁLLÓ OSZTÁLY VKKI KÖZPONTI ÜGYELET SZAKÁGI IGAZGATÓSI TITKÁRSÁG SZAKÁGI VEZETÉS dunántúli igazgatóságok Duna-tisza közi és tiszántúli igazgatóságok

55 VM VÍZKÁRELHÁRÍTÁSI Környezetügyi államtitkár TERÜLETI VÍZGAZDÁLKODÁSI VM VÍZGYŰJTŐ-GAZDÁLKODÁSI ÉS VÍZVÉDELMI Vízügyért felelős helyettes államtitkár VÍZIKÖZMŰ TÖRZSVEZETŐ VKKI TÖRZSVEZETŐ ELSŐ HELYETTES VKKI VÍZ ÉS KÖRNYZET KÁRELHÁRÍTÁSI VÍZGYŰJTŐ GAZDÁLKODÁSI TÖRZSVEZETŐ ÜGYELETVEZETŐ HELYETTES MŰSZAKI ÜGYELET GAZDASÁGI IGAZGATÓSÁG FŐIGAZGATÓI TITKÁRSÁG VEZETÉS ADATTÁR ÉS INFRASTRUKTÚRA ÖNÁLLÓ OSZTÁLY VKKI KÖZPONTI ÜGYELET SZAKÁGI IGAZGATÓSI TITKÁRSÁG SZAKÁGI VEZETÉS dunántúli igazgatóságok Duna-tisza közi és tiszántúli igazgatóságok

56 VM VÍZKÁRELHÁRÍTÁSI Környezetügyi államtitkár TERÜLETI VÍZGAZDÁLKODÁSI VM VÍZGYŰJTŐ-GAZDÁLKODÁSI ÉS VÍZVÉDELMI Vízügyért felelős helyettes államtitkár VÍZIKÖZMŰ TÖRZSVEZETŐ VKKI TÖRZSVEZETŐ ELSŐ HELYETTES VKKI HIDROMETEOROLÓGIAI TÖRZSVEZETŐ ÜGYELETVEZETŐ HELYETTES FŐIGAZGATÓI TITKÁRSÁG VÍZ ÉS KÖRNYZET KÁRELHÁRÍTÁSI MŰSZAKI ÜGYELET GAZDASÁGI IGAZGATÓSÁG VEZETÉS ADATTÁR ÉS INFRASTRUKTÚRA ÖNÁLLÓ OSZTÁLY VKKI KÖZPONTI ÜGYELET SZAKÁGI IGAZGATÓSI TITKÁRSÁG SZAKÁGI VEZETÉS dunántúli igazgatóságok Duna-tisza közi és tiszántúli igazgatóságok

57 VM VÍZKÁRELHÁRÍTÁSI Környezetügyi államtitkár TERÜLETI VÍZGAZDÁLKODÁSI VM VÍZGYŰJTŐ-GAZDÁLKODÁSI ÉS VÍZVÉDELMI Vízügyért felelős helyettes államtitkár VÍZIKÖZMŰ TÖRZSVEZETŐ VKKI TÖRZSVEZETŐ ELSŐ HELYETTES VKKI HIDROMETEOROLÓGIAI TÖRZSVEZETŐ ÜGYELETVEZETŐ HELYETTES FŐIGAZGATÓI TITKÁRSÁG VÍZ ÉS KÖRNYZET KÁRELHÁRÍTÁSI MŰSZAKI ÜGYELET GAZDASÁGI IGAZGATÓSÁG VEZETÉS INFORMATIKAI SZAKÁGI IGAZGATÓSI TITKÁRSÁG HÍRKÖZLÉSI VKKI KÖZPONTI ÜGYELET SZAKÁGI VEZETÉS dunántúli igazgatóságok Duna-tisza közi és tiszántúli igazgatóságok

58 VM VÍZKÁRELHÁRÍTÁSI Környezetügyi államtitkár TERÜLETI VÍZGAZDÁLKODÁSI VM VÍZGYŰJTŐ-GAZDÁLKODÁSI ÉS VÍZVÉDELMI Vízügyért felelős helyettes államtitkár VÍZIKÖZMŰ TÖRZSVEZETŐ VKKI TÖRZSVEZETŐ ELSŐ HELYETTES VKKI KÖRNYEZETI KÁRELHÁRÍTÁSI HIDROMETEOROLÓGIAI TÖRZSVEZETŐ ÜGYELETVEZETŐ HELYETTES FŐIGAZGATÓI TITKÁRSÁG VÍZMINŐSÉGI KÁRELHÁRÍTÁSI MŰSZAKI ÜGYELET GAZDASÁGI IGAZGATÓSÁG VEZETÉS TÖLTÉSFELTÁRÓ INFORMATIKAI SZAKÁGI IGAZGATÓSI TITKÁRSÁG LOKALIZÁCIÓS HÍRKÖZLÉSI VKKI KÖZPONTI ÜGYELET SZAKÁGI VEZETÉS dunántúli igazgatóságok Duna-tisza közi és tiszántúli igazgatóságok

59 VM VÍZKÁRELHÁRÍTÁSI Környezetügyi államtitkár TERÜLETI VÍZGAZDÁLKODÁSI VM VÍZGYŰJTŐ-GAZDÁLKODÁSI ÉS VÍZVÉDELMI Vízügyért felelős helyettes államtitkár VÍZIKÖZMŰ TÖRZSVEZETŐ VKKI TÖRZSVEZETŐ ELSŐ HELYETTES VKKI KÖRNYEZETI KÁRELHÁRÍTÁSI HIDROMETEOROLÓGIAI TÖRZSVEZETŐ ÜGYELETVEZETŐ HELYETTES TÁJÉKOZTATÓ NEMZETKÖZI VÍZMINŐSÉGI KÁRELHÁRÍTÁSI MŰSZAKI ÜGYELET PÉNZÜGYI TUDOMÁNYOS-SZAKÉRTŐI TÖLTÉSFELTÁRÓ INFORMATIKAI JOGI TECHNIKAI LOKALIZÁCIÓS HÍRKÖZLÉSI VKKI KÖZPONTI ÜGYELET GÉP ÉS ANYAGELLÁTÓ dunántúli igazgatóságok Duna-tisza közi és tiszántúli igazgatóságok

60 VM VÍZKÁRELHÁRÍTÁSI Környezetügyi államtitkár TERÜLETI VÍZGAZDÁLKODÁSI VM VÍZGYŰJTŐ-GAZDÁLKODÁSI ÉS VÍZVÉDELMI Vízügyért felelős helyettes államtitkár VÍZIKÖZMŰ ORSZÁGOS MŰSZAKI IRÁNYÍTÓ TÖRZS TÖRZSVEZETŐ VKKI TÖRZSVEZETŐ ELSŐ HELYETTES VKKI KÖRNYEZETI KÁRELHÁRÍTÁSI HIDROMETEOROLÓGIAI TÖRZSVEZETŐ ÜGYELETVEZETŐ HELYETTES TÁJÉKOZTATÓ NEMZETKÖZI VÍZMINŐSÉGI KÁRELHÁRÍTÁSI MŰSZAKI ÜGYELET PÉNZÜGYI TUDOMÁNYOS-SZAKÉRTŐI TÖLTÉSFELTÁRÓ INFORMATIKAI JOGI TECHNIKAI LOKALIZÁCIÓS HÍRKÖZLÉSI VKKI KÖZPONTI ÜGYELET GÉP ÉS ANYAGELLÁTÓ dunántúli igazgatóságok Duna-tisza közi és tiszántúli igazgatóságok

61 TERÜLETI SZINT KÖZPONTI SZINT PUBLIKUS SZINT (INTERNET) Területi védelemvezetés kiszolgálása VKKI-OMIT Helyi adatfeldolgozás Operatív adatrögzítés Országos és külföldi adatok összesítése Országos honlapok honlapok Távmérő rendszer Észlelés Adatreplikáció Központi Vízügyi szerverfarm ~ perc ~ perc 0-10-(20) perc 0-3 perc 0-3 perc

62 Multimédia eszközök DVD VIDEO TV Megjelenítő vezérlő szerver WINDOWS XP BARCO EOS Microsoft Internet Explorer VTTWEB Szerver WINDOWS 2003 Internet Information Server Html alapú tartalom SQL SZERVER VIZIR Vízgazdálkodási Információs Rendszer (SQL adatbázis szerver) VTTWEB Munkaállomás WINDOWS XP Professional Office 2003 Professional VTTWEB kliens (web alapú) TÉRKÉPSZERVER Az OMIT országos védelmi központ LOTUS DOMINO informatikai támogatása VKKI helyi hálózat munkaállomások

63 VIR Védekezési, vízkárelhárítási Információs Rendszer (Lotus Domino) VIZIG Directroy Sorszámgenerátor ÁBSZ L.OTAR Aláírások VIR Címek Fax Címek Készültségi fok A Diszpécser modul kapcsolatai: Napi jelentés Napi összesítő A háttéradatbázisok és a védelmi modulok közötti összefüggések bizonyos védekezési moduloknál eltérést mutathatnak. Árvíz kész. fok Árvíz napi jelentés Belvíz kész. fok. Belvíz napi jelentés Vízminőségi modul Vízminőségi napi jel. A védekezési modulok közötti összefüggések, háttéradatbázisok kapcsolatai Jeges kész. fok Jeges napi jelentés SZVK Tájékoztató SZVK Távmondat Diszpécser modul Tájékoztató Távmondat Aláírások Sorszámgenerátor SZVK Árvíz napi. VIR üzemeltetés VIZIG Címjegyzék Levelesládák

64 VÍZÜGYI ÉS KÖRNYEZETVÉDEMI KÖZPONTI IGAZGATÓSÁG (VKKI) Szakaszok -ek VKKI WEB OTAR VIR Védekezési, vízkárelhárítási Információs Rendszer (Lotus Domino) Szakasz 1 jelentés Szakasz 2 jelentés 1 Központi jelentés jelentés L.OTAR VKKI OMIT jelentés Honlapok Országos felépítés és kapcsolatok Szakasz 3 jelentés Szakasz 4 jelentés 2 Központi jelentés jelentés Országos jelentés Adatszolgáltatások On-line elérések Térképek LOTUS DOMINO MODULOK ÉS SZOLGÁLTATÁSOK Diszpécser Diszpécser Lev. SMS Lev. SMS Lev. SMS TÉRKÉPI MEGJELENÍTÉS

65 VIR (VÍZKÁRELHÁRÍTÁSI) DOKUMENTUM 6110 dokumentum

66 VIR (VÍZKÁRELHÁRÍTÁSI) DOKUMENTUM 6110 dokumentum Pászthory BME Hdiroinformatika Róbert I. (2011. november 17.)
