1 Villamos fogyasztásmérők IEC (DIN vagy BS szerint) HÁZTARTÁSI MÉRŐK Landis + Gyr Ferraris CM100 Leírás

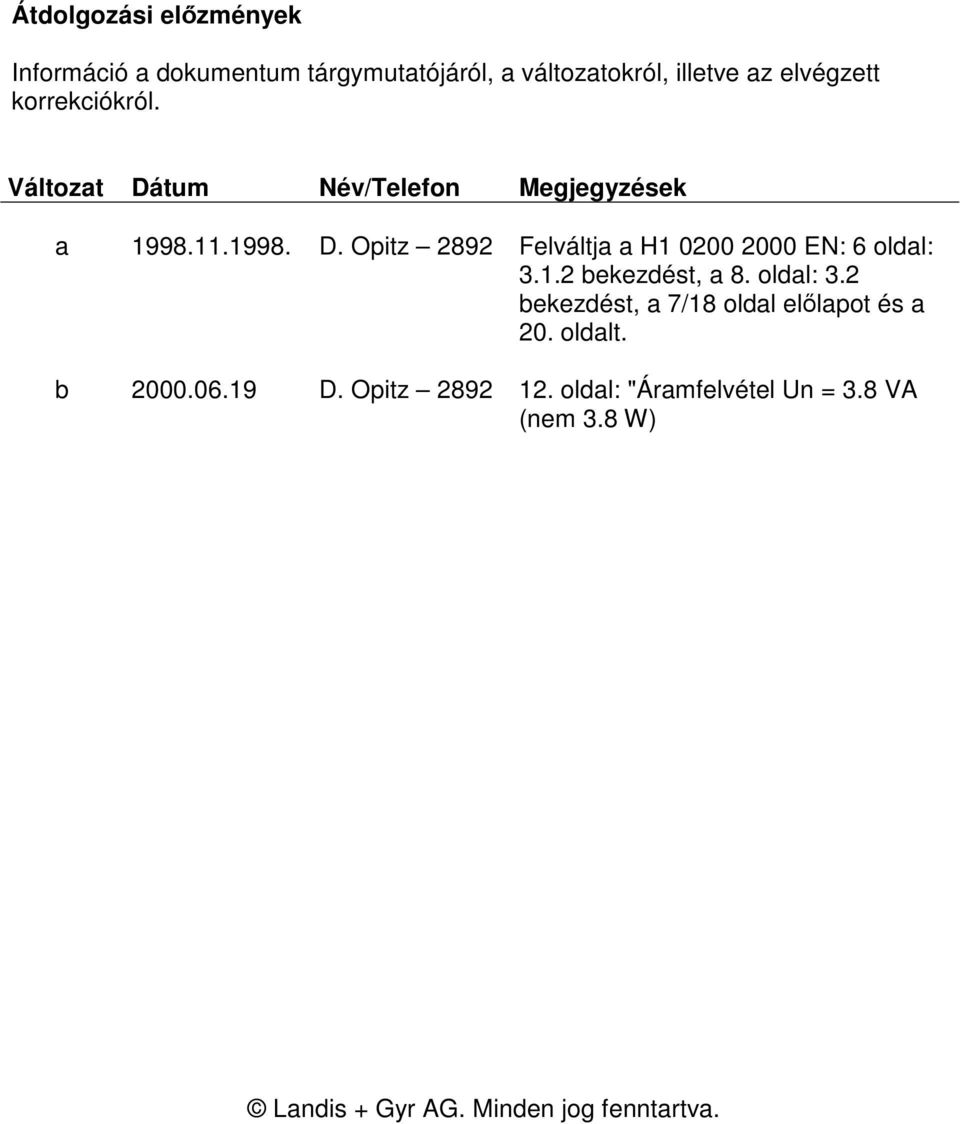

2 Átdolgozási előzmények Információ a dokumentum tárgymutatójáról, a változatokról, illetve az elvégzett korrekciókról. Változat Dátum Név/Telefon Megjegyzések a D. Opitz 2892 Felváltja a H EN: 6 oldal: bekezdést, a 8. oldal: 3.2 bekezdést, a 7/18 oldal előlapot és a 20. oldalt. b D. Opitz oldal: "Áramfelvétel Un = 3.8 VA (nem 3.8 W) Landis + Gyr AG. Minden jog fenntartva.

3 Tartalomjegyzék Oldal 1 Bevezetés Általános rész Kapható változatok Típus megjelölés 4 2 Alkalmazás és fő jellemzők Alkalmazási terület és tarifa eszközök Jellemzők Felépítés 5 3 Elrendezés Tok Mérőelem Rotor Regiszterek 10 4 Funkcionális elemek Általános rész Tarifa és segédeszközök 11 5 Műszaki adatok Műszer adatok Teljesítmény görbék Kapcsolási rajzok Méretek 16 6 Rendelési előírások Előlap / Egy-tarifás mérő Előlap / Két-tarifás mérő 18 Specifikációs lap a CM100 típusú Ferraris fogyasztásmérőhöz H a. en Tartalomjegyzék 3/18

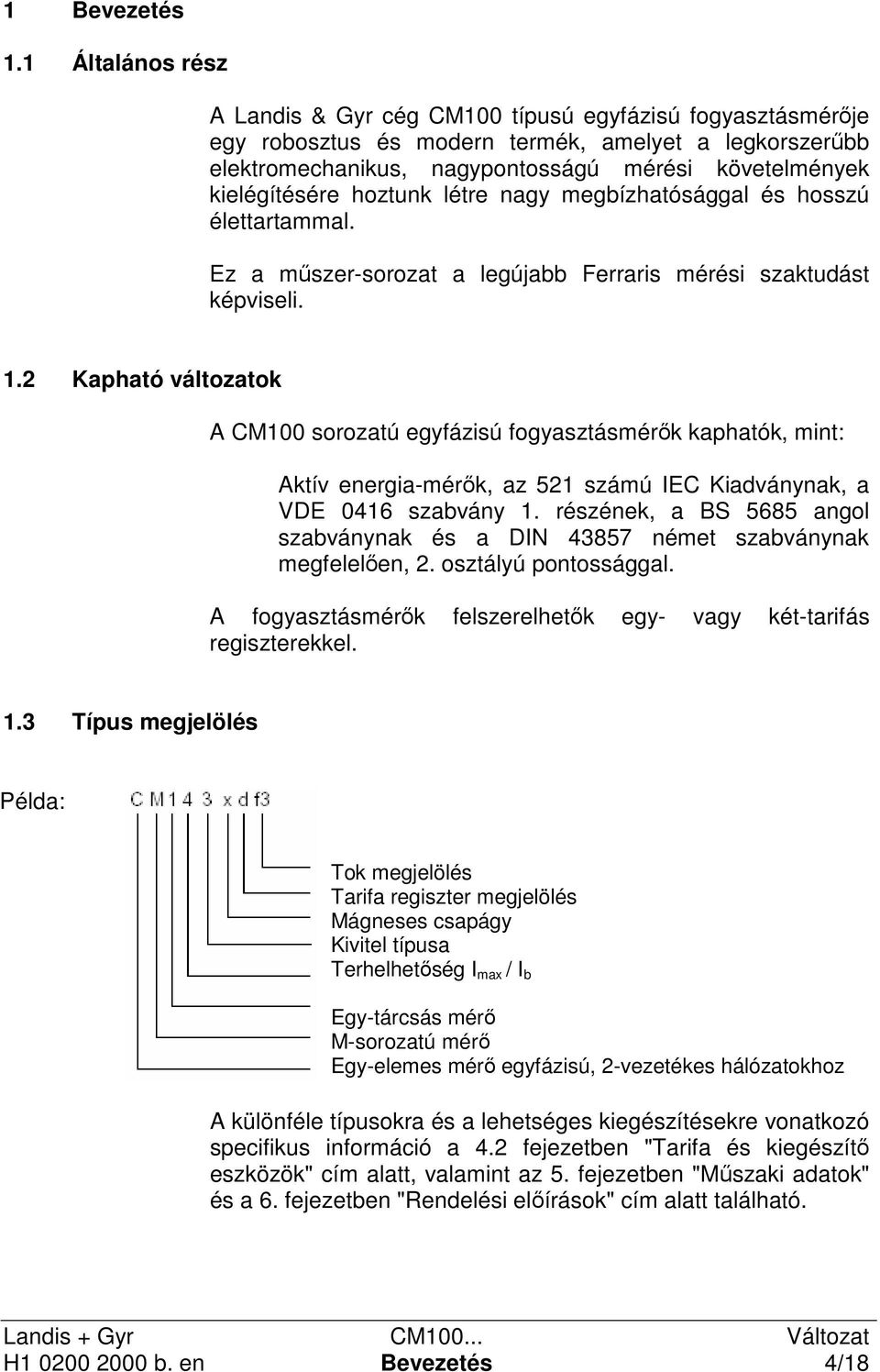

4 1 Bevezetés 1.1 Általános rész A Landis & Gyr cég CM100 típusú egyfázisú fogyasztásmérője egy robosztus és modern termék, amelyet a legkorszerűbb elektromechanikus, nagypontosságú mérési követelmények kielégítésére hoztunk létre nagy megbízhatósággal és hosszú élettartammal. Ez a műszer-sorozat a legújabb Ferraris mérési szaktudást képviseli. 1.2 Kapható változatok A CM100 sorozatú egyfázisú fogyasztásmérők kaphatók, mint: Aktív energia-mérők, az 521 számú IEC Kiadványnak, a VDE 0416 szabvány 1. részének, a BS 5685 angol szabványnak és a DIN német szabványnak megfelelően, 2. osztályú pontossággal. A fogyasztásmérők felszerelhetők egy- vagy két-tarifás regiszterekkel. 1.3 Típus megjelölés Példa: Tok megjelölés Tarifa regiszter megjelölés Mágneses csapágy Kivitel típusa Terhelhetőség I max / I b Egy-tárcsás mérő M-sorozatú mérő Egy-elemes mérő egyfázisú, 2-vezetékes hálózatokhoz A különféle típusokra és a lehetséges kiegészítésekre vonatkozó specifikus információ a 4.2 fejezetben "Tarifa és kiegészítő eszközök" cím alatt, valamint az 5. fejezetben "Műszaki adatok" és a 6. fejezetben "Rendelési előírások" cím alatt található. H b. en Bevezetés 4/18

5 2 Alkalmazás és fő jellemzők 2.1 Alkalmazási terület és tarifa eszközök A CM100 típusú fogyasztásmérőket kifejezetten kisfeszültségű, háztartási telepítések céljára terveztük. Az alapváltozatok optimális alkalmazása, különféle opciók választásával (amelyeket a típus utótag jelöl) az alábbi célokra lehetséges: Egyfázisú, kétvezetékes hálózatok Aktív energia-mérés Közvetlen csatlakoztatás (normál vagy szimmetrikus csatlakozások) Egy- vagy két-díjas tarifa-mérések. 2.2 Jellemzők A jól bevált CM100 sorozatú Ferraris mérők a legkorszerűbb elektromechanikus méréstechnikát képviselik. Az olyan alkatrészek, mint a felső csapágy, az alsó csapágy és a regiszterek, amelyek döntő fontosságúak a mérő várható élettartama szempontjából, változatlanul maradtak a korábbi jól ismert és jól bevált fogyasztásmérő sorozatokból. 2.3 Felépítés Állandó, kis teljesítmény felvétel (1...1,2 W) a feszültség áramkörben valamennyi mérő terhelési tartományban. Stabil, körülbelül 400 µnm valamennyi mérő kivitelnél 50 I max rövidzárási ellenállás (csúcsérték) 8 kv lökőfeszültség ellenállás Törhetetlen, hőálló és nem-gyúlékony műanyag tok Környezetbarát felépítés. A felhasznált anyagok könnyen elválaszthatók újra feldolgozási célokra (nem problémás anyagok). H b. en Alkalmazás és fő jellemzők 5/18

6 3 Elrendezés 3.1 Tok A mérő elrendezése a túloldalon a 3.1 ábrán látható. A következõ szövegben zárójelek között szereplő számok erre az ábrára vonatkoznak. Mind a hőre szilárduló mind a hőre lágyuló anyagból készülő tok tartalmaz egy alapot (1) beépített kapcsokkal (2) és kapocstartóval, kapocsléc fedelet (3) és burkolatot (4) Mérő alap és kapocsléc A burkolat és az alap között lévő labirintus-tömítés biztosítja a szükséges IP52 osztályú porállóságot. A felfüggesztő horog a látható vagy rejtett szerelés célját szolgálja. Az alsó szerelő láb a mérő alapjába van beépítve. A kapocslécet és az alsó kapocs csavarokat a hőre lágyuló vagy hőre szilárduló fedél védi, ami leplombálható. A tok két alapváltozatban kapható: Közvetlen csatlakozásra 60 A terhelésig (DIN 43857), 6,5 mm átmérőjű kapocs furattal, normál csatlakozásra és, Közvetlen csatlakozásra 80 A terhelésig (BS 5685), 8 mm átmérőjű kapocs furattal, szimmetrikus csatlakoztatásra és normál csatlakozásokra > 60A. A tok kivitelét a típus megnevezésben jelöljük, az alábbiak szerint: f3 Az alap és a bura fekete, hőre szilárduló anyagból f6 Az alap fekete, hőre szilárduló anyagból és a bura átlátszó, hőre lágyuló anyagból. Fekete, hőre szilárduló anyag Tarifa kapcsok Az alap (1) a beépített kapocsléccel (2) hőre szilárduló anyagból készül. Az áram-, a feszültség- és a nullavezeték kapcsok a kapocslécbe vannak beépítve. A kapocstartóban lehet két tarifa kapocs, vagy egy sem, amint szükséges. Valamennyi vezeték bekötése hengeres kapcsokkal történik, szorító csavarokkal. A mérőáramkörök bontása kalibrálási célokra a kapocslécnél lehetséges, külső vagy belső összekötők útján Mérő fedél Fekete, hőre szilárduló anyag vagy, átlátszó, hőre lágyuló anyag A bura (4) készülhet hőre szilárduló anyagból, erősített üveg ablakkal, vagy átlátszó, hőre lágyuló anyagból. A burát két plombáló csavar rögzíti, egy-egy a bura mindkét oldalán. H b. en Elrendezés 6/18

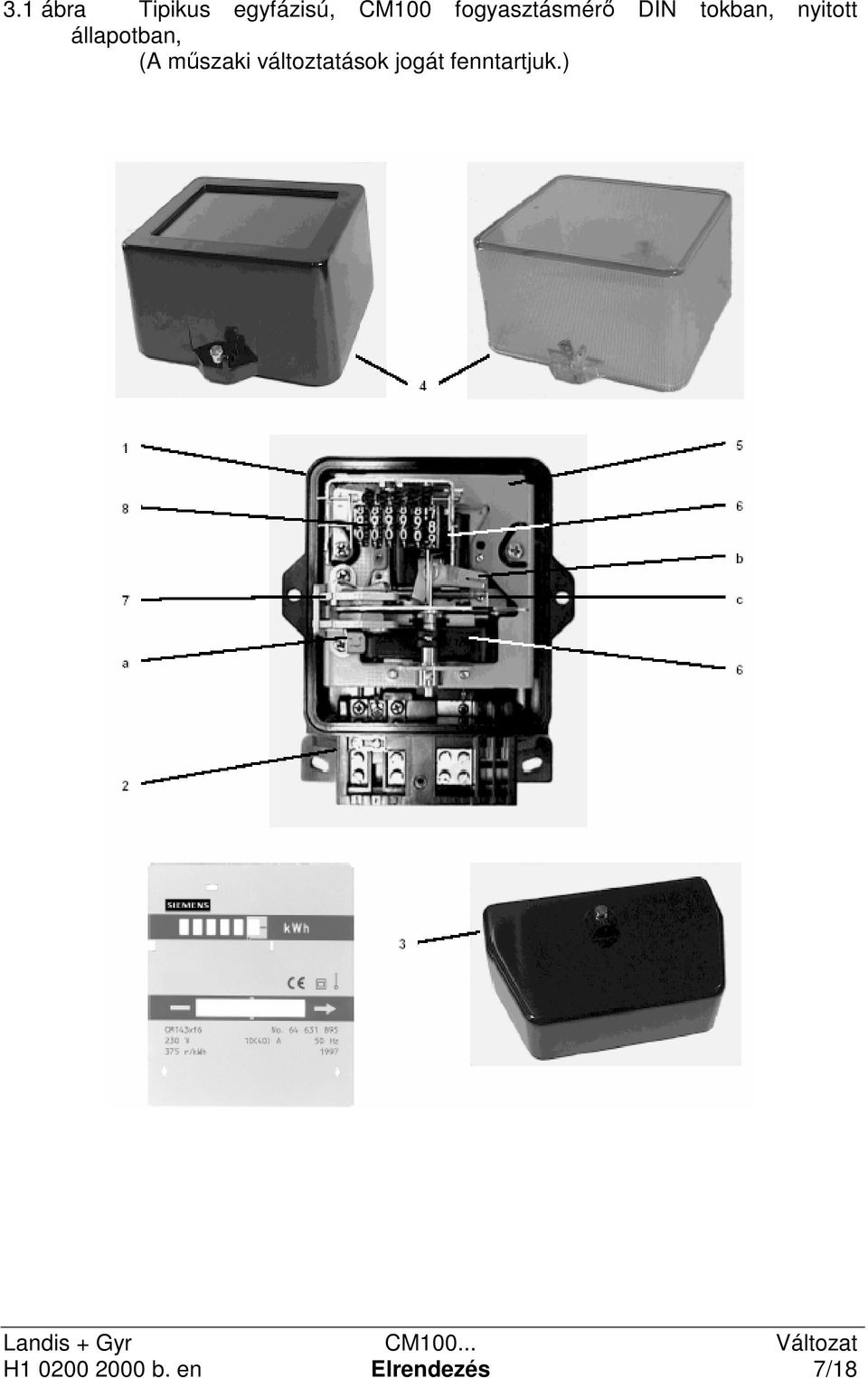

7 3.1 ábra Tipikus egyfázisú, CM100 fogyasztásmérő DIN tokban, nyitott állapotban, (A műszaki változtatások jogát fenntartjuk.) H b. en Elrendezés 7/18

8 3.1.3 Kapocs fedél A hőre lágyuló anyagból készülő kapocs fedél (3) két változatban kapható: Hosszabbított vagy Rövid 3.2 Mérő elem Hosszabbított, vagyis lefedi a kapocs csatlakozásokat, és a két alsó mérő rögzítő csavart is. A DIN változatnál a két alsó mérő rögzítőcsavar nincs lefedve. Rövid, vagyis csak a csatlakozó kapcsokat és a két alsó mérőrögzítő csavart fedi le. A DIN változatnál a két alsó mérőrögzítő csavar nincs lefedve. A mérő keret (5) lakkozott acéllemezből készül, amelyen a hajtó elem (6), a fékező mágnes (7) és a regiszter (8) vannak felszerelve. A rotor vezetését egy felső tűcsapágy és egy alsó mágneses vagy kettős-köves csapágy végzi. A mérő keret két csavarral van az alaphoz rögzítve Meghajtó elem Feszültség- és áram-elemmel A meghajtó elem (6) tartalmaz egy feszültség- és egy áramelemet, melyek mindegyike egy tekercsből és egy mágneses magból áll. A feszültségtekercs teljesen tokozva van egy hőre lágyuló edényben, míg az áramtekercs egy hőálló műanyag dobozban nyert elhelyezést, Ami nagyon nagy ellenállást tanúsít a lökőfeszültségekkel szemben, és jó szigetelést biztosít a vasmagok felé Fékező mágnes Beállító mechanizmusok A fékező mágnes (7) hő-kompenzált és A fogyasztásmérő keretéhez van rögzítve. Két nagyon koercitív ALNICO lapmágnes gyakorol hatást a rotor tárcsára. A fordulatszám szabályozást a fékező mágnesen lévő, állítható mágneses sönt segítségével végezzük el. A fékező mágnesen (a) Fordulatszám beállítás A feszültség (b) Kis terhelés beállítás elemhez (c) Induktív beállítás Kúszás gátló (anti-creep) eszköz Az indulási terhelést és a leállítási pontot a rotor tárcsában lévő két kúszás-gátló lyuk határozza meg. Opcióként szórólapátos / kúszás-gátló huzalos változat is kapható. H b. en Elrendezés 8/18

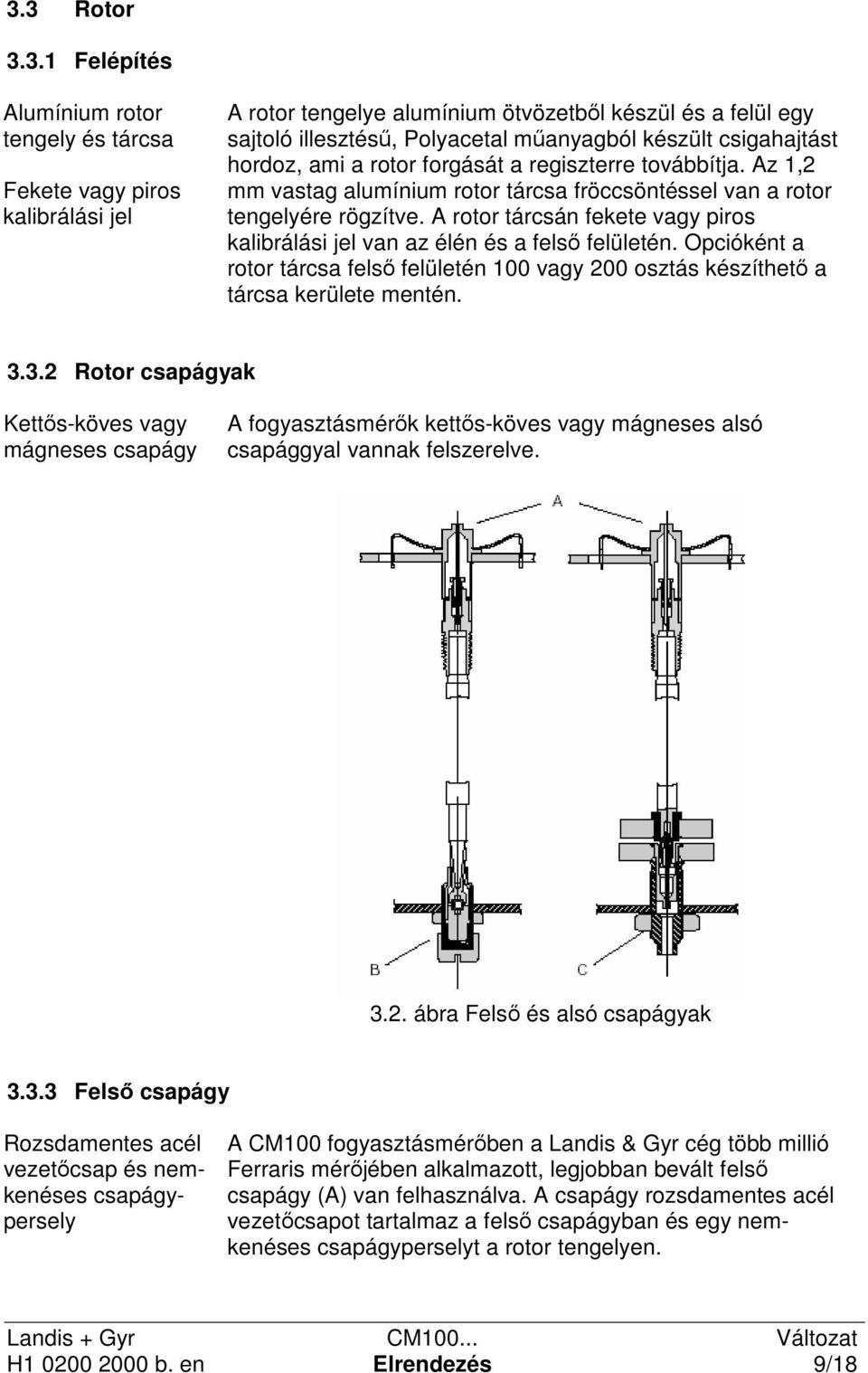

9 3.3 Rotor Felépítés Alumínium rotor tengely és tárcsa Fekete vagy piros kalibrálási jel A rotor tengelye alumínium ötvözetből készül és a felül egy sajtoló illesztésű, Polyacetal műanyagból készült csigahajtást hordoz, ami a rotor forgását a regiszterre továbbítja. Az 1,2 mm vastag alumínium rotor tárcsa fröccsöntéssel van a rotor tengelyére rögzítve. A rotor tárcsán fekete vagy piros kalibrálási jel van az élén és a felső felületén. Opcióként a rotor tárcsa felső felületén 100 vagy 200 osztás készíthető a tárcsa kerülete mentén Rotor csapágyak Kettős-köves vagy mágneses csapágy A fogyasztásmérők kettős-köves vagy mágneses alsó csapággyal vannak felszerelve ábra Felső és alsó csapágyak Felső csapágy Rozsdamentes acél vezetőcsap és nemkenéses csapágypersely A CM100 fogyasztásmérőben a Landis & Gyr cég több millió Ferraris mérőjében alkalmazott, legjobban bevált felső csapágy (A) van felhasználva. A csapágy rozsdamentes acél vezetőcsapot tartalmaz a felső csapágyban és egy nemkenéses csapágyperselyt a rotor tengelyen. H b. en Elrendezés 9/18

10 3.3.4 Mágneses alsó csapágy A korábbi mérő-sorozatok megbízható mágneses alsó csapágya (C) szintén alkalmazást nyert a CM100 típusú mérőkben. Technológiai szempontból a mágneses csapágy optimálisan alkalmas a mérő mérési minőségének és várható élettartamának a garantálására, a mérő minimum karbantartásával párosulva. 2 homopolárisan mágnesezett gyűrű alakú mágnes és vezető csapágy acélcsappal és csapágy persellyel Két homopolárisan mágnesezett gyűrű alakú mágnes, melyek közül az egyik a mérő keretére, a másik a rotor tengelyére van rögzítve, melyek taszítják egymást, és ez által lehetővé teszik a rotor súrlódás nélküli forgását. A vezetőcsapágy, a felső csapágyhoz hasonlóan, rozsdamentes acél csapból áll, a rotor tengelyen nem-kenéses csapágypersellyel Kettős-köves alsó csapágy A rotor súlyát teljesen kompenzálja a csapágy taszító hatása. Csak nagyon csekély mechanikus erők hatnak a vezető csapágyakra. A rotort mechanikus ütközők védik a szállítási rázkódások által okozott sérülések ellen. A korábbi fogyasztásmérőkben alkalmazott, azonosan megbízható és használatban jól bevált kettős-köves alsó csapágy (B) is felhasználásra került a CM100 típusú mérőkben. Acélgolyó két kő csésze között Tükörfényesre polírozott acélgolyó van behelyezve két kő közé, melyek közül az egyik A fogyasztásmérő keretéhez van rögzítve, míg a másik a rotor tengellyel együtt forog. Ez a felépítés nagyon kicsi és állandó súrlódást biztosít, stabil mérési feltételekkel. 3.4 Regiszterek A CM100 sorozatú fogyasztásmérőket az alábbi regiszterekkel (8) lehet felszerelni, amint szükséges: - Egy-tarifás 6- vagy 7- jegyű, egy-tarifás regiszter (a számjegy mérete 4,6x2,5 mm) - Két-tarifás 6- vagy 7- jegyű, két-tarifás regiszter (a számjegy mérete 4,6x2,5 mm) Hasonlóságok - A számkerekek, csapok és arány-kerekek hőre lágyuló műanyagból készülnek - A tengelyek rozsdamentes acélból készülnek - A regiszter keret alumíniumból készül - A regiszter állapot nullára állítása lehetséges - A regiszter illesztését a kereten lévő ütköző teszi lehetővé - Nem-kenéses kivitel (nem igényel szervizelést) Különbözőségek Egy-tarifás regiszter - Egy csavarral rögzítés - Fix vagy változtatható áttételi arány az alkalmazástól függően Két-tarifás regiszter - Két csavarral rögzítés - Változtatható áttételi arány - Tarifa átkapcsolás a mozgó-tengelyes elv alkalmazásával - DC (egyenáramú billentő armatúra szolenoid (Teljesítmény felvétel körülbelül 0,5 VA 110 V esetén vagy kb. 1,1 VA 230 V esetén - Az aktív tarifa kijelzése fehér zászló segítségével H b. en Elrendezés 10/18

11 4 Funkcionális jellemzők 4.1 Általános rész A CM100 sorozatú egyfázisú fogyasztásmérők az energia fogyasztást egyfázisú, két-vezetékes hálózatokban mérik. Ezeket a mérőket kizárólag közvetlen csatlakozású alkalmazásokban használjuk. 4.2 Tarifa eszközök és opciók A CM100 sorozatú fogyasztásmérők különféle tarifa eszközökkel és opciókkal kaphatók. Az alábbi táblázatban a lehetséges kivitelek összefoglalását közöljük: Tarifa eszközök és opciók Típus utótag Egy-tarifás regiszter - Két-díjas tarifa regiszter d Mágneses alsó csapágy x Kettős-köves alsó csapágy - Fordított futás ütköző h H b. en Funkcionális jellemzők 11/18

12 5. Műszaki adatok 5.1 Mérő adatok DIN BS Kivitel CM143 CM160 CM143 CM160 Alap áram I b A Max. áram I max A Terhelhetőség az I b mérés százalékában termikus rövidzárási Áramimpulzus 50 I max csúcsértékkel és 1 ms fél-periódus idővel Névleges feszültség V 120, 127, 220, 230, 240 Névleges frekvencia Hz 50 vagy 60 Pontossági osztály Nincs kúszó feszültség Indítási terhelés 2. osztály, az IEC ill. DIN / VDE vagy BS szabványok szerint 0,... 1,15 U n között max. 0,5 % I b Névleges nyomaték I n-nél kb. 400 µnm Névleges fordulatszám I b-nél kb. 13,4 14,4 ford / perc Teljesítmény felvétel - Feszültség áramkör 50 Hz-nél Kb. 1,0 W/ 3,8 VA Kb. 1,1 W/ 4,6 VA Kb. 1,0 W/ 3,8 VA Kb. 1,1W/ 4,6 VA - Áram áramkör I b/i n esetén 0,5W 0,3 VA 0,3W 0,35 VA 0,1W 0,15 VA 0,25W 0,3 VA 0,3/ 0,35 VA 0,1 W/ 0,15VA Átlagos hőmérsékleti együttható -20 o C és +60 o C között, 0,1 I b-től I max-ig Kb. % / o C cos fi = 1 cos fi > 0,5 +0,05-0,05 A feszültség befolyása 0,9 és 1,1 U n esetén, 0,5 I max-nál Kb. % cos fi = 1 cos fi = 0,5 ±0,1 ±0,1 ±0,1 ±0,3 ±0,1 ±0,1 ±0,1 ±0,3 A frekvencia befolyása 0,95 és 1,05 f n esetén, 0,5 I max-nál Kb. % cos fi = 1 cos fi = 0,5 ±0,9 ±0,3 ±0,8 ±0,2 ±0,9 ±0,2 ±0,8 ±0,2 Próbafeszültség 50 Hz, 1 perc 2 kv Ellenállás lökő feszültséggel szemben 1,2 / 50 µs > 8 kv Súly (egy-tarifás) kg Kb. 1,0... 1,6 kg H b. en Műszaki adatok 12/18

13 5.2 Teljesítmény görbék CM ábra CM 143 teljesítmény görbék Terhelési görbe A feszültség befolyása A frekvencia befolyása A hőmérséklet befolyása H b. en Műszaki adatok 13/18

14 5.2.2 CM ábra CM 160 teljesítmény görbék Terhelési görbe A feszültség befolyása A frekvencia befolyása A hőmérséklet befolyása H b. en Műszaki adatok 14/18

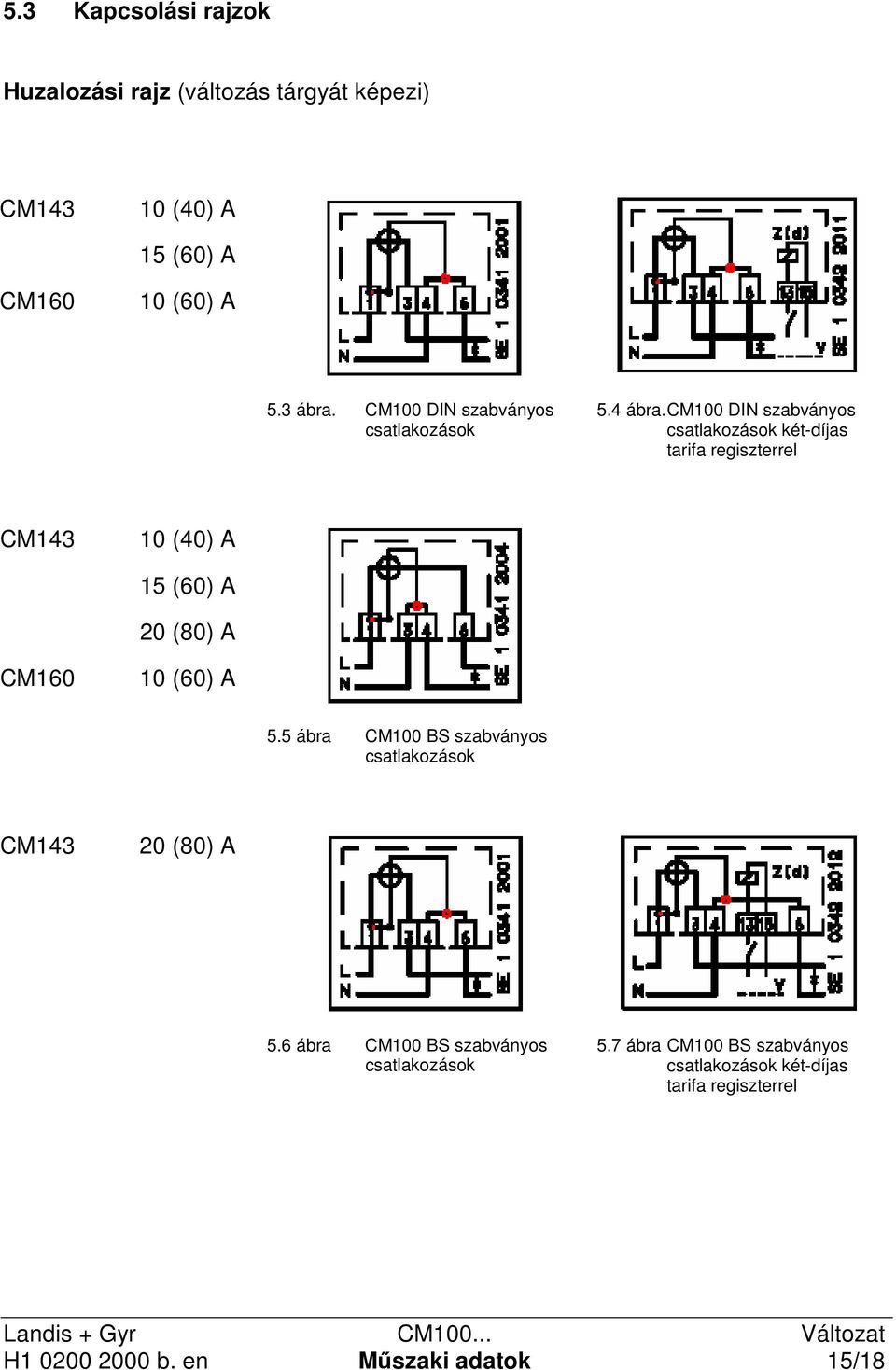

15 5.3 Kapcsolási rajzok Huzalozási rajz (változás tárgyát képezi) CM (40) A 15 (60) A CM (60) A 5.3 ábra. CM100 DIN szabványos csatlakozások 5.4 ábra. CM100 DIN szabványos csatlakozások két-díjas tarifa regiszterrel CM (40) A 15 (60) A 20 (80) A CM (60) A 5.5 ábra CM100 BS szabványos csatlakozások CM (80) A 5.6 ábra CM100 BS szabványos csatlakozások 5.7 ábra CM100 BS szabványos csatlakozások két-díjas tarifa regiszterrel H b. en Műszaki adatok 15/18

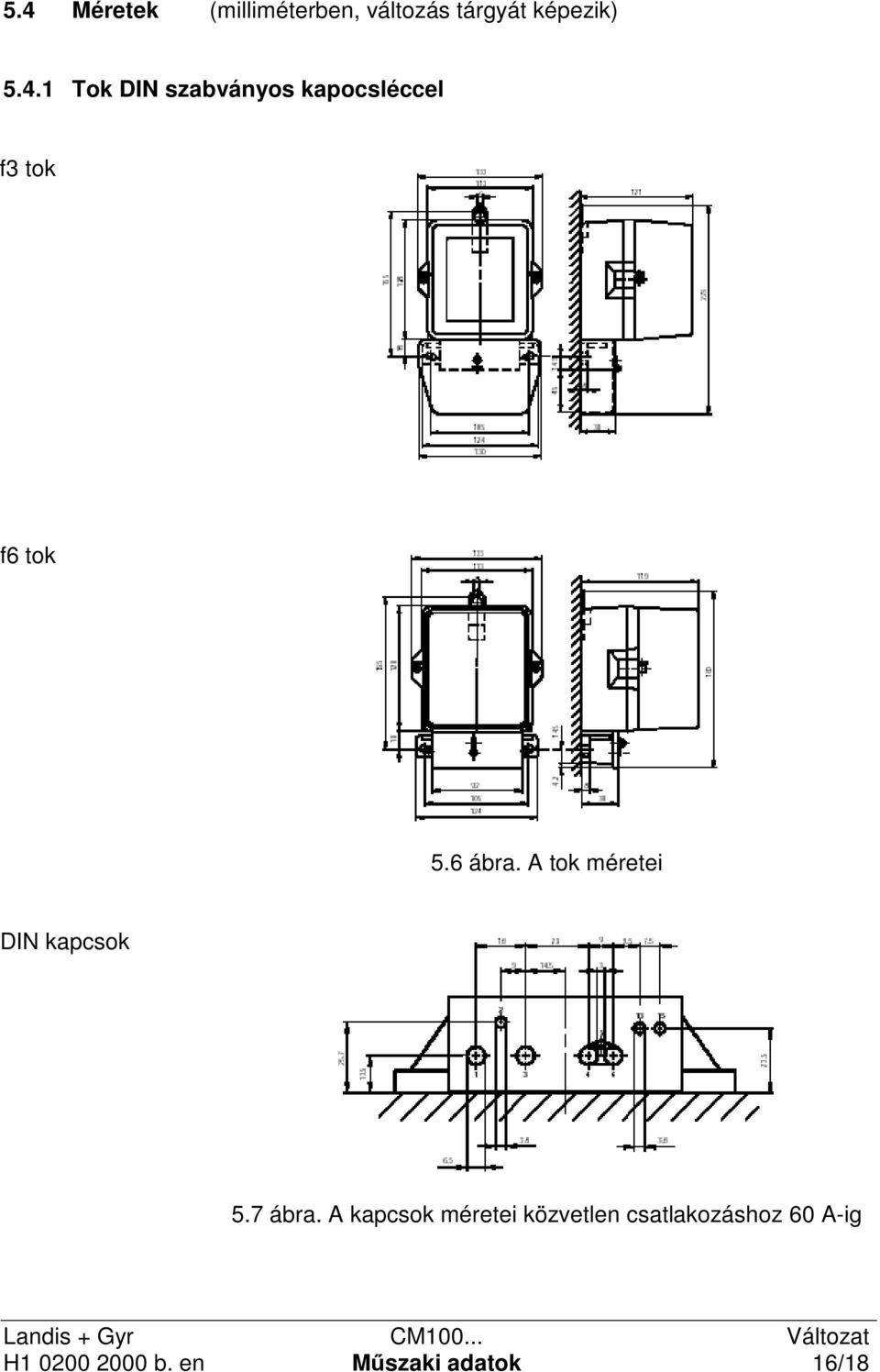

16 5.4 Méretek (milliméterben, változás tárgyát képezik) Tok DIN szabványos kapocsléccel f3 tok f6 tok 5.6 ábra. A tok méretei DIN kapcsok 5.7 ábra. A kapcsok méretei közvetlen csatlakozáshoz 60 A-ig H b. en Műszaki adatok 16/18

17 5.4.2 Tok BS szabványos kapocsléccel f3 tok f6 tok 5.8 ábra. A tok méretei BS kapcsok 5.9 ábra. A kapcsok méretei közvetlen csatlakozáshoz 80 A-ig H b. en Műszaki adatok 17/18

18 6 Rendelési előírások 6.1 Előlap / Egy-tarifás mérő 6.2 Előlap / Két-tarifás mérő H b. en Rendelési előírások 18/18
