Használati útmutató. Klímaszerviz-készülék

Átírás

1 Használati útmutató Klímaszerviz-készülék

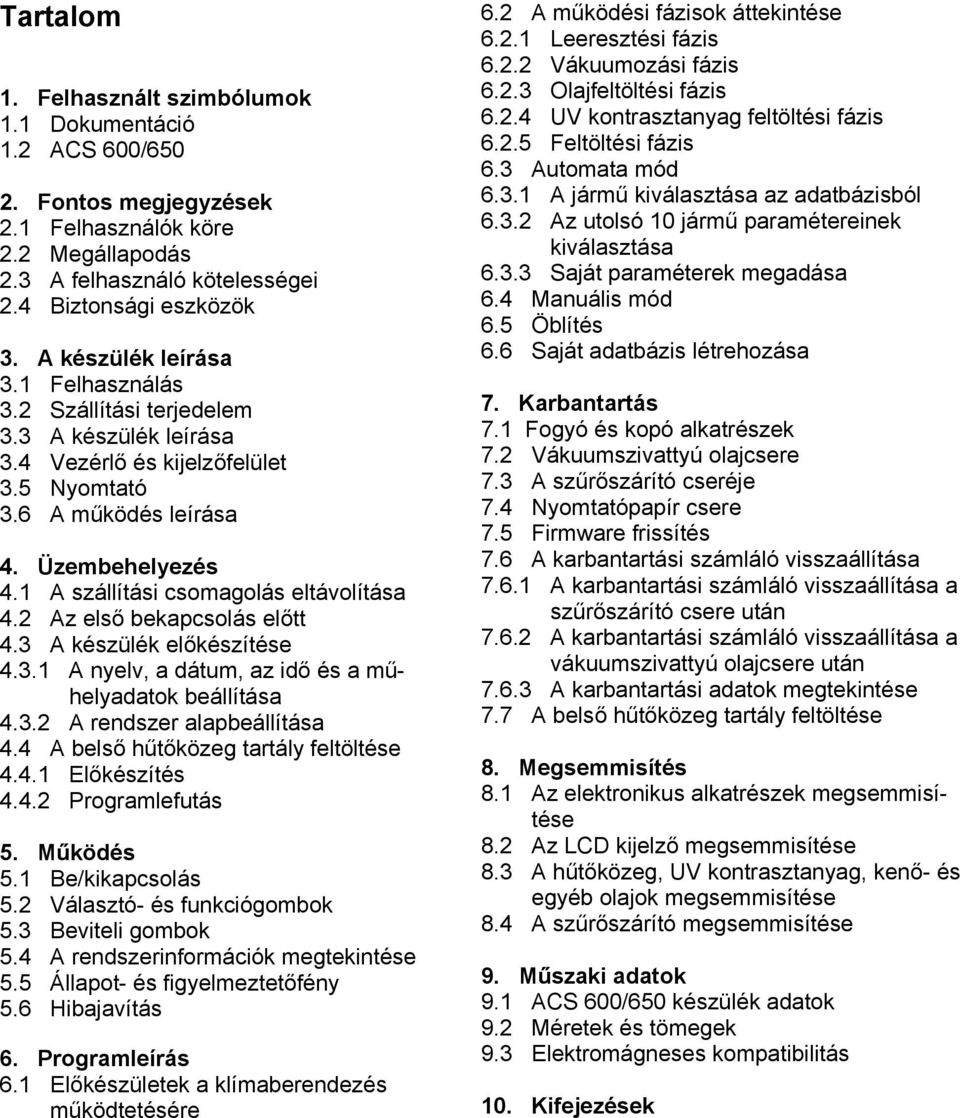

2 Tartalom 1. Felhasznált szimbólumok 1.1 Dokumentáció 1.2 ACS 600/ Fontos megjegyzések 2.1 Felhasználók köre 2.2 Megállapodás 2.3 A felhasználó kötelességei 2.4 Biztonsági eszközök 3. A készülék leírása 3.1 Felhasználás 3.2 Szállítási terjedelem 3.3 A készülék leírása 3.4 Vezérlő és kijelzőfelület 3.5 Nyomtató 3.6 A működés leírása 4. Üzembehelyezés 4.1 A szállítási csomagolás eltávolítása 4.2 Az első bekapcsolás előtt 4.3 A készülék előkészítése A nyelv, a dátum, az idő és a műhelyadatok beállítása A rendszer alapbeállítása 4.4 A belső hűtőközeg tartály feltöltése Előkészítés Programlefutás 5. Működés 5.1 Be/kikapcsolás 5.2 Választó- és funkciógombok 5.3 Beviteli gombok 5.4 A rendszerinformációk megtekintése 5.5 Állapot- és figyelmeztetőfény 5.6 Hibajavítás 6. Programleírás 6.1 Előkészületek a klímaberendezés működtetésére 6.2 A működési fázisok áttekintése Leeresztési fázis Vákuumozási fázis Olajfeltöltési fázis UV kontrasztanyag feltöltési fázis Feltöltési fázis 6.3 Automata mód A jármű kiválasztása az adatbázisból Az utolsó 10 jármű paramétereinek kiválasztása Saját paraméterek megadása 6.4 Manuális mód 6.5 Öblítés 6.6 Saját adatbázis létrehozása 7. Karbantartás 7.1 Fogyó és kopó alkatrészek 7.2 Vákuumszivattyú olajcsere 7.3 A szűrőszárító cseréje 7.4 Nyomtatópapír csere 7.5 Firmware frissítés 7.6 A karbantartási számláló visszaállítása A karbantartási számláló visszaállítása a szűrőszárító csere után A karbantartási számláló visszaállítása a vákuumszivattyú olajcsere után A karbantartási adatok megtekintése 7.7 A belső hűtőközeg tartály feltöltése 8. Megsemmisítés 8.1 Az elektronikus alkatrészek megsemmisítése 8.2 Az LCD kijelző megsemmisítése 8.3 A hűtőközeg, UV kontrasztanyag, kenő- és egyéb olajok megsemmisítése 8.4 A szűrőszárító megsemmisítése 9. Műszaki adatok 9.1 ACS 600/650 készülék adatok 9.2 Méretek és tömegek 9.3 Elektromágneses kompatibilitás 10. Kifejezések

3 1. Felhasznált szimbólumok 1.1 Dokumentáció A piktogramok, melyek a Veszély, Figyelmeztetés és Óvatosság kulcsszavakkal összefüggésben kerülnek használatra figyelmeztetések és mindig közvetlen és potenciális veszélyt jelölnek a felhasználóra nézve. Veszély! Közvetlen veszély mely súlyos személyi sérülést vagy halált okozhat. Figyelmeztetés! Potenciálisan veszélyes helyzet mely súlyos személyi sérülést vagy halált okozhat. Óvatosan! Potenciálisan veszélyes helyzet mely személyi sérülést vagy anyagi kárt okozhat. Fontos figyelmeztetés potenciálisan veszélyes helyzetre, melyben a készülék, a vizsgált anyag vagy más, közelben levő tárgy károsodhat. Ezeken a figyelmeztetéseken túl a következő szimbólumok szintén használatosak: Info felhasználási utasítások és egyéb hasznos információk. Egylépéses eljárás instrukciók olyan eljárásra, mely egy lépésben végrehajtható. Köztes eredmény az eljárás során egy köztes eredmény kerül kijelzésre. Végeredmény az eljárás végén a végeredmény kerül kijelzésre. 1.2 ACS 600/650 Megsemmisítés Hulladéknak szánt elektromos és elektronikai készülékeket, beleértve a kábeleket és kiegészítőiket vagy akkumulátorokat a háztartási szeméttől elkülönítve kell megsemmisíteni. Óvatosan! A hűtőközeggel és az UV kontrasztanyaggal való érintkezés vakságot és súlyos sérülést okozhat! Olvassuk el ezt a használati útmutatót és a kezelt alkatrészek minden műszaki dokumentációját. Viseljünk védőkesztyűt. Viseljünk védőszemüveget.

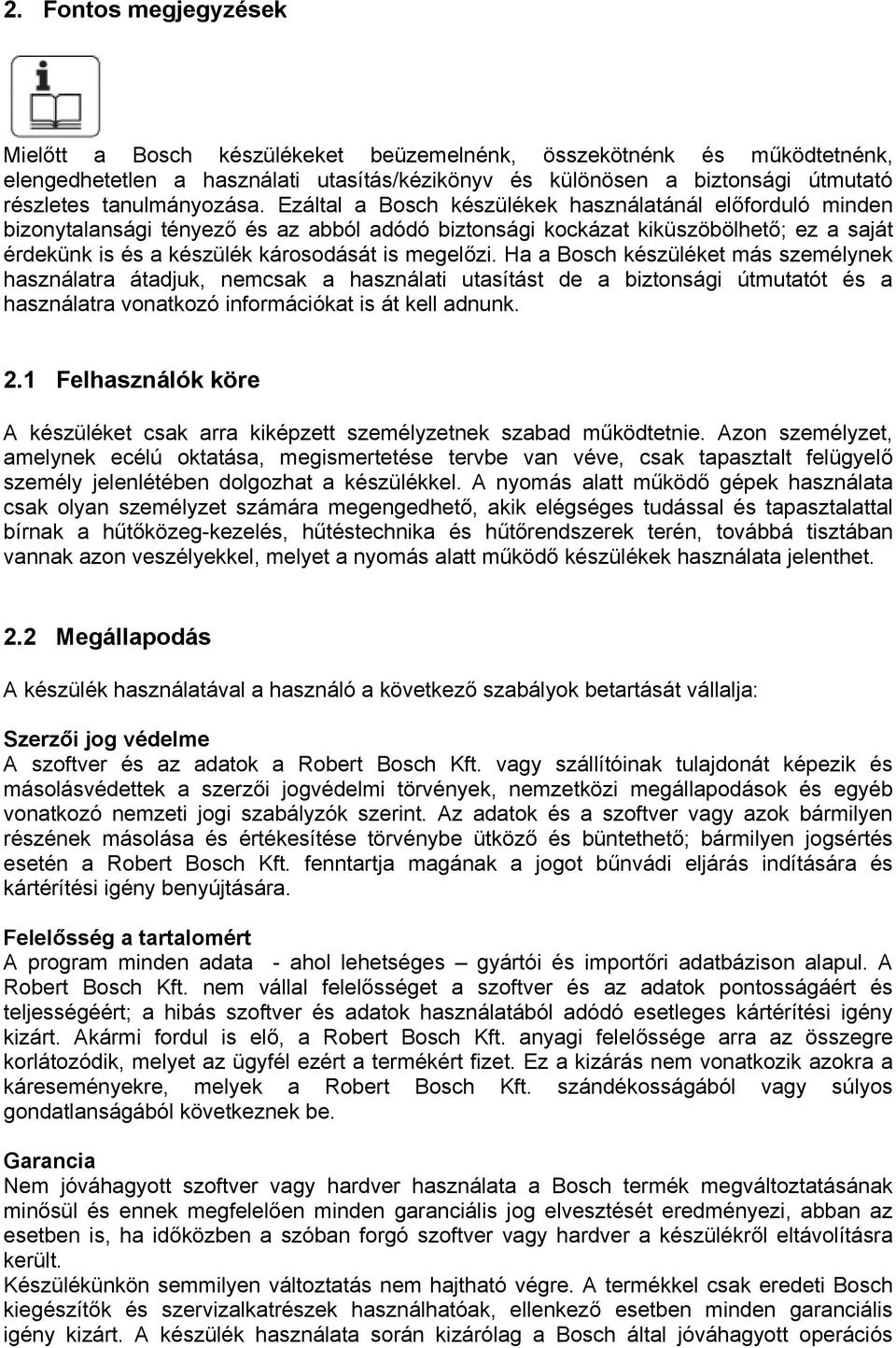

4 2. Fontos megjegyzések Mielőtt a Bosch készülékeket beüzemelnénk, összekötnénk és működtetnénk, elengedhetetlen a használati utasítás/kézikönyv és különösen a biztonsági útmutató részletes tanulmányozása. Ezáltal a Bosch készülékek használatánál előforduló minden bizonytalansági tényező és az abból adódó biztonsági kockázat kiküszöbölhető; ez a saját érdekünk is és a készülék károsodását is megelőzi. Ha a Bosch készüléket más személynek használatra átadjuk, nemcsak a használati utasítást de a biztonsági útmutatót és a használatra vonatkozó információkat is át kell adnunk. 2.1 Felhasználók köre A készüléket csak arra kiképzett személyzetnek szabad működtetnie. Azon személyzet, amelynek ecélú oktatása, megismertetése tervbe van véve, csak tapasztalt felügyelő személy jelenlétében dolgozhat a készülékkel. A nyomás alatt működő gépek használata csak olyan személyzet számára megengedhető, akik elégséges tudással és tapasztalattal bírnak a hűtőközeg-kezelés, hűtéstechnika és hűtőrendszerek terén, továbbá tisztában vannak azon veszélyekkel, melyet a nyomás alatt működő készülékek használata jelenthet. 2.2 Megállapodás A készülék használatával a használó a következő szabályok betartását vállalja: Szerzői jog védelme A szoftver és az adatok a Robert Bosch Kft. vagy szállítóinak tulajdonát képezik és másolásvédettek a szerzői jogvédelmi törvények, nemzetközi megállapodások és egyéb vonatkozó nemzeti jogi szabályzók szerint. Az adatok és a szoftver vagy azok bármilyen részének másolása és értékesítése törvénybe ütköző és büntethető; bármilyen jogsértés esetén a Robert Bosch Kft. fenntartja magának a jogot bűnvádi eljárás indítására és kártérítési igény benyújtására. Felelősség a tartalomért A program minden adata - ahol lehetséges gyártói és importőri adatbázison alapul. A Robert Bosch Kft. nem vállal felelősséget a szoftver és az adatok pontosságáért és teljességéért; a hibás szoftver és adatok használatából adódó esetleges kártérítési igény kizárt. Akármi fordul is elő, a Robert Bosch Kft. anyagi felelőssége arra az összegre korlátozódik, melyet az ügyfél ezért a termékért fizet. Ez a kizárás nem vonatkozik azokra a káreseményekre, melyek a Robert Bosch Kft. szándékosságából vagy súlyos gondatlanságából következnek be. Garancia Nem jóváhagyott szoftver vagy hardver használata a Bosch termék megváltoztatásának minősül és ennek megfelelően minden garanciális jog elvesztését eredményezi, abban az esetben is, ha időközben a szóban forgó szoftver vagy hardver a készülékről eltávolításra került. Készülékünkön semmilyen változtatás nem hajtható végre. A termékkel csak eredeti Bosch kiegészítők és szervizalkatrészek használhatóak, ellenkező esetben minden garanciális igény kizárt. A készülék használata során kizárólag a Bosch által jóváhagyott operációs

5 rendszerek használhatóak. Ha a készüléket nem jóváhagyott operációs rendszerrel használják, a szállítási feltételeinkben megállapított garanciális kötelezettségünk semmis. Továbbá, nem vállaljuk a felelősséget azokért a közvetlen vagy közvetett károkért, melyek a nem jóváhagyott operációs rendszer használatából erednek. 2.3 A felhasználó kötelességei A felhasználó köteles minden intézkedést megtenni annak érdekében, hogy az üzemi balesetek, megbetegedések, munkával összefüggő egészségügyi kockázatok elkerülhetőek legyenek, valamint hogy a munkahely megfelelő állapotú legyen a munkavégzésre. A nyomás alatt működő készülékek esetében a felhasználó bizonyosodjon meg arról, hogy azok rendszeres időközönként a megfelelő működés biztosítása szempontjából ellenőrzésre kerüljenek. A vonatkozó nemzeti törvényeket, szabályokat és direktívákat be kell tartani. Az elektromos rendszerekre vonatkozó előírások (BGV A3) A németországi elektromos készülék-gyártásra az iparági baleset megelőzési szabályok vonatkoznak Elektromos Rendszert Használó Telephely és Készülék a BGV A3 szerint (korábban VBG 4). Más országokban a vonatkozó törvényi előírások vagy rendeletek az irányadóak. Az ACS 600/650 megfelel az Kisfeszültségű Direktívának (LVD). Alapszabályok A felhasználó meg kell, hogy bizonyosodjon arról, hogy minden elektromos rendszer és eszköz beüzemelése, módosítása és karbantartása csak szakképzett villanyszerelő által vagy annak utasításai szerint és felügyelete alatt kerül elvégzésre az elektromos rendszerekre vonatkozó alapelvek szerint. Ezen kívül a felhasználó azt is biztosítsa, hogy az elektromos rendszerek működtetése az elektromos rendszerek alapelvei szerint történik. Ha egy elektromos alkatrész vagy anyag hibásnak bizonyul, pl. már nem felel meg az elektromos alapelveknek, a felhasználó köteles a hibát haladéktalanul megszüntetni és ha közvetlen veszély áll fenn szintén köteles a szóban forgó készülék vagy anyag nem kerül további használatát beszüntetni. Tesztelés (német példa alapján) A felhasználónak meg kell bizonyosodnia arról, hogy az elektromos rendszer vagy anyag működési szempontból letesztelésre kerül: - Az első beüzemelés előtt, valamint minden változtatás vagy szervizmunka után, az újraindítás előtt, szakképzett villanyszerelő által vagy annak utasításai szerint és felügyelete alatt. - Bizonyos időközönként. Az időközöket úgy kell megállapítani, hogy a várhatóan előforduló hibák időben feltárásra kerülhessenek. A tesztelés az elektromos alapelvek figyelembe vételével kell, hogy történjen. A szakmai felülvizsgáló szervek kérésére tesztprotokoll kell, hogy készüljön, melyben a specifikus adatok feljegyzésre kerülnek. A Bosch készülékek használata előtt minden biztonsági előírást el kell olvasnunk és az abban foglaltakat be kell tartanunk. Kerüljük a hűtőközeg és az UV kontrasztanyag bőrrel való érintkezését. A hűtőközeg alacsony forráspontja (kb C) fagyási sérülést okozhat. A bőrrel való érintkezés esetén a nedves ruhát azonnal vegyük le és bő vízzel mossuk le az érintett bőrfelületet.

6 Ne lélegezzük be a hűtőközeget, a kontrasztanyagot vagy az olajpárát. A pára irritálhatja a szemet és az orr légútjait. Ha folyékony hűtőközeg vagy UV kontrasztanyag kerül a szembe, alaposan mossuk ki a szemet vízzel 15 percen át. Ezután keressük fel orvosunkat, akkor is, ha szemünk nem fáj. Ne nyeljük le az UV kontrasztanyagot. Ha véletlenül lenyeljük, ne akarjunk hányni, igyunk bőséggel vizet és forduljunk orvosunkhoz. Mielőtt az ACS 600/650-et a jármű klímarendszeréhez vagy külső hűtőközeg tartályhoz csatlakoztatjuk, ellenőrizzük, hogy a gyorscsatlakozók nem szivárognak-e. Csak olyan külső hűtőközeg tartályt használjunk, amin biztonsági szelepek vannak és ami megfelel a vonatkozó előírásoknak. Mielőtt kikapcsoljuk a klímaszerviz készüléket ellenőrizzük, hogy minden munkafázis a végére ért. Ezzel megelőzzük a hűtőközeg környezetbe szökését. Ne használjunk sűrített levegőt az R134a-val. Az R134a és a levegő bizonyos keverékei nagy nyomáson nagyon gyúlékonyak. Ezek a keverékek potenciális veszélyforrások és tűzés robbanásveszélyt okozhatnak. Az R134a színtelen, szagtalan és nehezebb, mint a levegő. Kiszorítja az oxigént és a szerelőaknába folyhat. Ha a hűtőközeg elszökik, fulladásveszély áll fenn rosszul szellőztetett helységekben és szerelőaknákban. Az R134a-t tilos robbanásveszélyes helyen használni. A tűz, nyílt láng használata vagy a dohányzás tilos. Hegesztés vagy forrasztás szintén nem megengedett. Magas hőmérséklet és UV sugárzás hatására az R134a kémiai bombásnak indulhat. A létrejövő összetevők irritált köhögés és rosszullétet okozhatnak. Az R134a-t nem szabad más hűtőközegekkel vegyíteni. A közegek vegyítése károsíthatja a jármű klímarendszerét. Az ACS 600/650-et ne hagyjuk felügyelet nélkül működés közben. A járművön végzett munka során a jármű hűtőkörét ne nyissuk meg (pl. hűtő vagy motor eltávolításánál). Az ACS 600/650-et mind a négy kerekével a földön támasszuk le, vízszintes felszínen, hogy a nyomásmérő cellák működése biztosított legyen. Az elgurulást megakadályozhatjuk a fék behúzásával. Az ACS szállításánál a szállítási zárat tartsuk zárva. A készüléket mindig a működési pozíciója szerint szállítsuk, soha ne fektessük le, mert az olaj kifolyhat a vákuumszivattyúból. Az üzembe helyezés előtt vegyük le a szállítási zárat. Nincsenek további biztonsági előírások az ACS védelme érdekében természeti katasztrófák (pl. földrengés) esetére. A javítási és karbantartási munkák kivételével ne távolítsuk el a nyomás alatti részegységeket a készülékből. Tartsuk be a törvényi előírásokat a nyomás alatti készülékek biztonságára vonatkozóan. Javasoljuk a nyomásmérő cellák legalább évenkénti kalibrálását. Kérjük a nyomásmérő cellák kalibrálásához forduljon a Vevőszolgálathoz. Ne hagyjuk az ACS készüléket bekapcsolt állapotban felügyelet nélkül. A biztonság érdekében javasoljuk az IEC 61008/IEC szerint érintésvédő kapcsoló használatát a következők szerint:

7 Paraméter Specifikáció Névleges feszültség 230 VAC +/- 10% Névleges frekvencia 50/60 Hz Névleges áramerősség 10 A Névleges kioldási áram 30 ma Kioldási görbe C 2.4 Biztonsági eszközök Nyomáskapcsoló kikapcsolja a kompresszort ha a normális működési nyomás túllépésre került. Az ACS 600/650-ben a nyomáskapcsoló a lefejtő egységen van, a kompresszor felett. Biztonsági szelep: ez egy további biztonsági elem a nyomáskapcsoló meghibásodása esetére (10. ábra, 4.) 3. A készülék leírása 3.1 Felhasználás Az ACS 600/650 minden funkcióval rendelkezik a járműklíma-rendszerek szervizeléséhez. Lehet automata és manuális módban is használni. Az ACS 600 személyautók és teherautók klímarendszereinél használható. A személyautókon és a teherautókon túl az ACS 650 buszok klímarendszereihez is használható. Az ACS 600 és 650 által használható hűtőközeg mennyiségek az alábbi táblázatban láthatóak: Készülék ACS 600 ACS 650 Kezelhető hűtőközeg mennyiség 7 kg 15 kg Az ACS 600 és 650 által biztonságosan és megbízhatóan végzett szolgáltatások: Hűtőközeg lefejtés/keringetés Vákuumozás Olajbefecskendezés UV kontrasztanyag befecskendezés Hűtőközeg visszatöltése a járműbe A jármű klímarendszer öblítése Az ACS 600/650 csak R134a-val használható. A munka megkezdése előtt ellenőrizzük a járműben levő hűtőközeget.

8 3.2 Szállítási terjedelem ACS 600: Leírás Cikkszám ACS 600 F 002 DG2 4A0 Védőszemüveg F 002 DG7 400 Védőkesztyű F 002 DG7 401 ACS 600/650 használati utasítás ACS 650: Leírás Cikkszám ACS 650 F 002 DG2 400 Védőszemüveg F 002 DG7 400 Védőkesztyű F 002 DG7 401 Porvédő huzat F 002 DG7 402 Plusz frissolaj palack F 002 DG7 403 ACS 600/650 használati utasítás 3.3 A készülék leírása 1. ábra: Előlnézet 1 kisnyomás mérőóra 2 állapot- és figyelmeztetőfény 3 hűtőközeg tartály nyomásóra (csak ACS 650) 4 nagynyomás mérőóra 5 kijelző 6 billentyűzet 7 UV kontrasztanyag tartály 8 nagynyomású gyorscsatlakozó 9 kisnyomású gyorscsatlakozó 10 fék 11 frissolaj tartály 12 használtolaj tartály 2. ábra: Oldalnézet 1 fogantyú 2 dokumentumtartó 3 gyártói adattábla 4 szellőzőrostélyok 5 szállítási zár 6 - főkapcsoló

9 3. ábra: Hátulnézet 1 szerszámtartó 2 USB aljzat 3 kábeltekercselő 4 tápkábel 5 kábeltartó 6 tápkábel aljzat 3.4 Vezérlő- és kijelzőfelület A billentyűzettel történő navigáláshoz lásd az 5.2 fejezetet. 4. ábra: ACS 600/650 vezérlő- és kijelzőfelület 1 nyomtató (ACS 600-nál külön rendelhető) 2 kijelző 3 beviteli billentyűk 4 figyelmeztető jelek 5 választóbillentyűk 6 funkciógombok 3.5 Nyomtató 5. ábra: Nyomtató 1 LED 2,3 nyomtatóbillentyűk A nyomtatóbillentyűk funkciója (5. ábra 2,3.) a következő táblázatban látható:

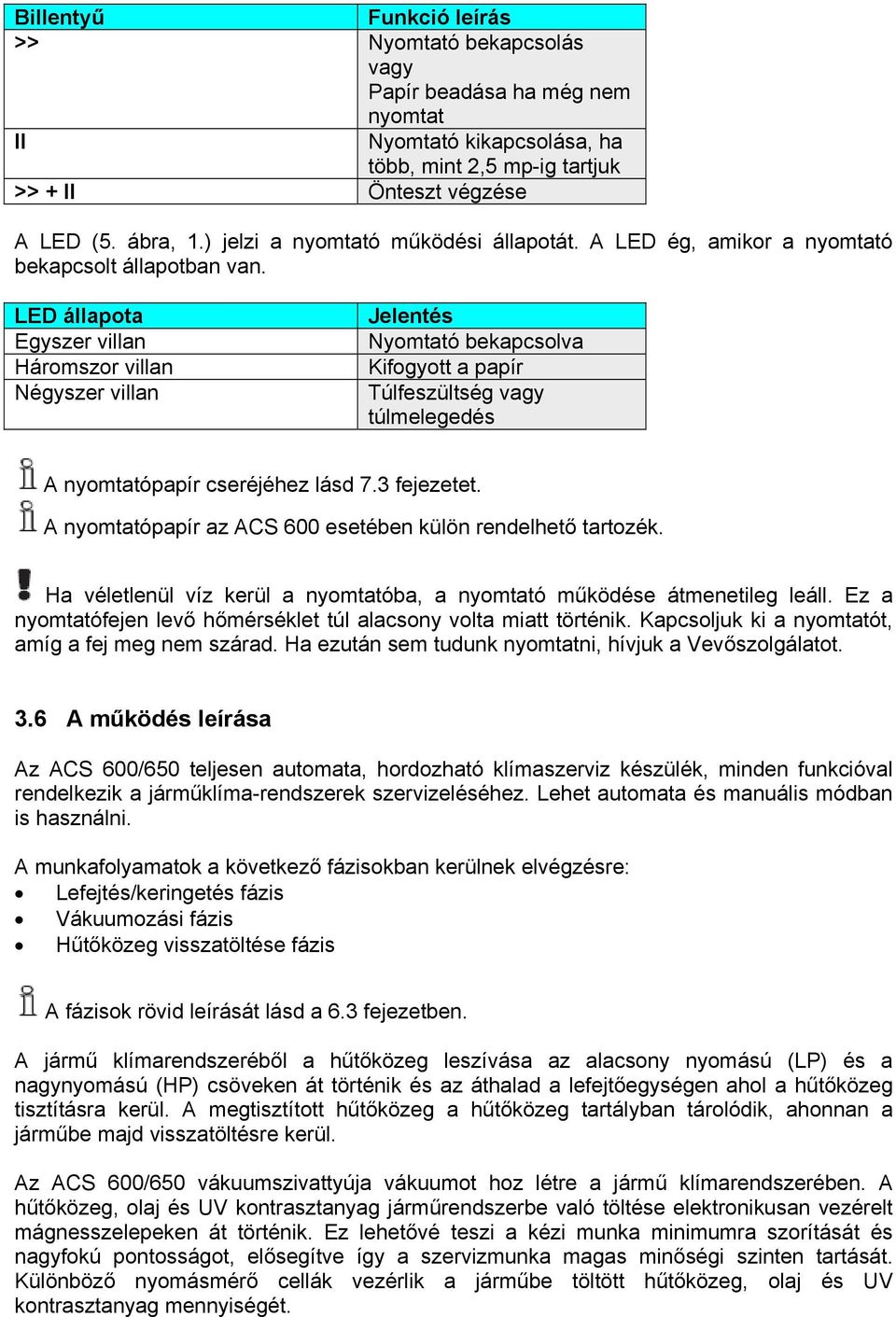

10 Billentyű Funkció leírás >> Nyomtató bekapcsolás vagy Papír beadása ha még nem nyomtat II Nyomtató kikapcsolása, ha több, mint 2,5 mp-ig tartjuk >> + II Önteszt végzése A LED (5. ábra, 1.) jelzi a nyomtató működési állapotát. A LED ég, amikor a nyomtató bekapcsolt állapotban van. LED állapota Egyszer villan Háromszor villan Négyszer villan Jelentés Nyomtató bekapcsolva Kifogyott a papír Túlfeszültség vagy túlmelegedés A nyomtatópapír cseréjéhez lásd 7.3 fejezetet. A nyomtatópapír az ACS 600 esetében külön rendelhető tartozék. Ha véletlenül víz kerül a nyomtatóba, a nyomtató működése átmenetileg leáll. Ez a nyomtatófejen levő hőmérséklet túl alacsony volta miatt történik. Kapcsoljuk ki a nyomtatót, amíg a fej meg nem szárad. Ha ezután sem tudunk nyomtatni, hívjuk a Vevőszolgálatot. 3.6 A működés leírása Az ACS 600/650 teljesen automata, hordozható klímaszerviz készülék, minden funkcióval rendelkezik a járműklíma-rendszerek szervizeléséhez. Lehet automata és manuális módban is használni. A munkafolyamatok a következő fázisokban kerülnek elvégzésre: Lefejtés/keringetés fázis Vákuumozási fázis Hűtőközeg visszatöltése fázis A fázisok rövid leírását lásd a 6.3 fejezetben. A jármű klímarendszeréből a hűtőközeg leszívása az alacsony nyomású (LP) és a nagynyomású (HP) csöveken át történik és az áthalad a lefejtőegységen ahol a hűtőközeg tisztításra kerül. A megtisztított hűtőközeg a hűtőközeg tartályban tárolódik, ahonnan a járműbe majd visszatöltésre kerül. Az ACS 600/650 vákuumszivattyúja vákuumot hoz létre a jármű klímarendszerében. A hűtőközeg, olaj és UV kontrasztanyag járműrendszerbe való töltése elektronikusan vezérelt mágnesszelepeken át történik. Ez lehetővé teszi a kézi munka minimumra szorítását és nagyfokú pontosságot, elősegítve így a szervizmunka magas minőségi szinten tartását. Különböző nyomásmérő cellák vezérlik a járműbe töltött hűtőközeg, olaj és UV kontrasztanyag mennyiségét.

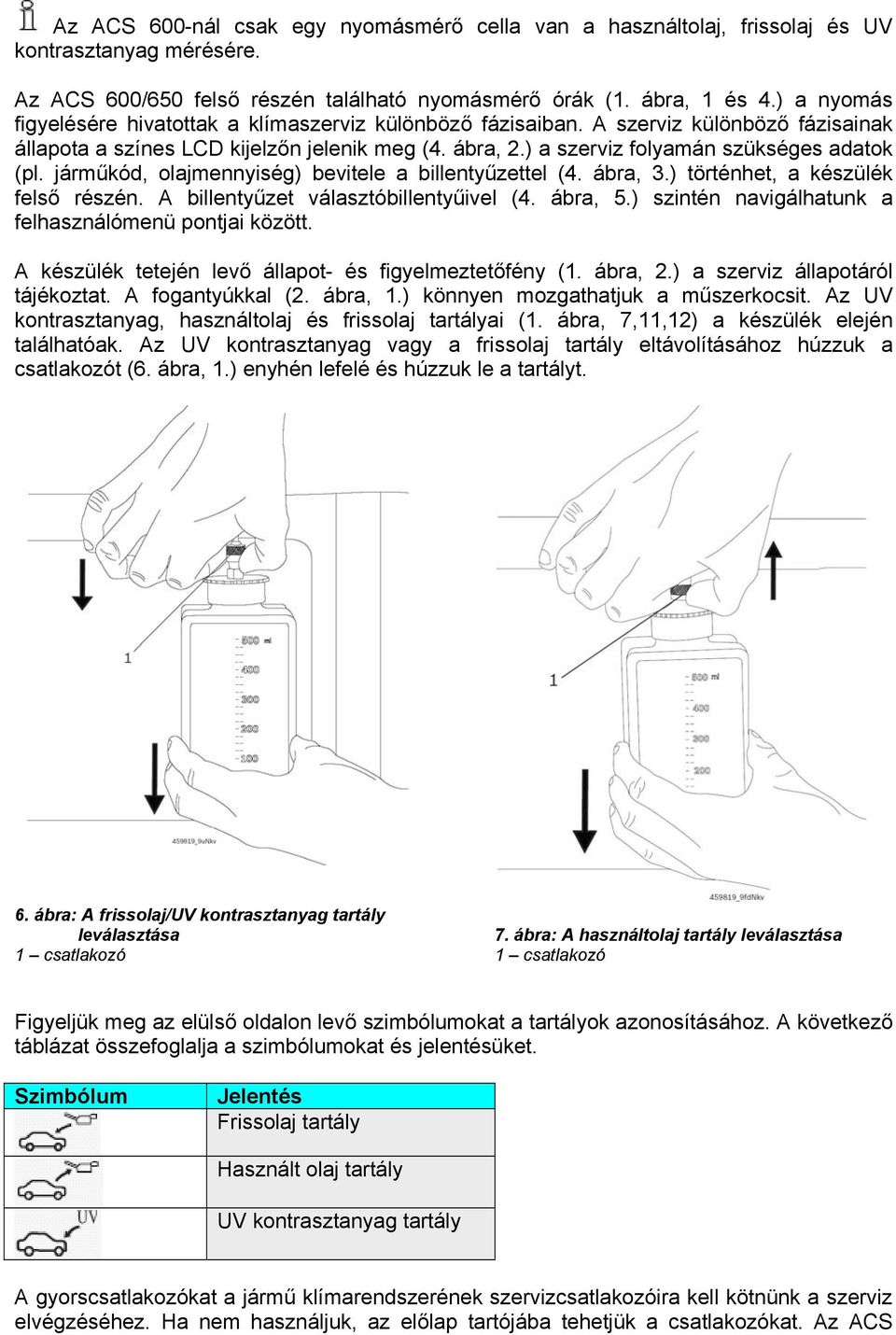

11 Az ACS 600-nál csak egy nyomásmérő cella van a használtolaj, frissolaj és UV kontrasztanyag mérésére. Az ACS 600/650 felső részén található nyomásmérő órák (1. ábra, 1 és 4.) a nyomás figyelésére hivatottak a klímaszerviz különböző fázisaiban. A szerviz különböző fázisainak állapota a színes LCD kijelzőn jelenik meg (4. ábra, 2.) a szerviz folyamán szükséges adatok (pl. járműkód, olajmennyiség) bevitele a billentyűzettel (4. ábra, 3.) történhet, a készülék felső részén. A billentyűzet választóbillentyűivel (4. ábra, 5.) szintén navigálhatunk a felhasználómenü pontjai között. A készülék tetején levő állapot- és figyelmeztetőfény (1. ábra, 2.) a szerviz állapotáról tájékoztat. A fogantyúkkal (2. ábra, 1.) könnyen mozgathatjuk a műszerkocsit. Az UV kontrasztanyag, használtolaj és frissolaj tartályai (1. ábra, 7,11,12) a készülék elején találhatóak. Az UV kontrasztanyag vagy a frissolaj tartály eltávolításához húzzuk a csatlakozót (6. ábra, 1.) enyhén lefelé és húzzuk le a tartályt. 6. ábra: A frissolaj/uv kontrasztanyag tartály leválasztása 7. ábra: A használtolaj tartály leválasztása 1 csatlakozó 1 csatlakozó Figyeljük meg az elülső oldalon levő szimbólumokat a tartályok azonosításához. A következő táblázat összefoglalja a szimbólumokat és jelentésüket. Szimbólum Jelentés Frissolaj tartály Használt olaj tartály UV kontrasztanyag tartály A gyorscsatlakozókat a jármű klímarendszerének szervizcsatlakozóira kell kötnünk a szerviz elvégzéséhez. Ha nem használjuk, az előlap tartójába tehetjük a csatlakozókat. Az ACS

12 600/650 elmozdulását megakadályozhatjuk a rögzítőfék használatával (1. ábra, 10.). A készülék oldalán levő dokumentumtartó (2. ábra, 2.) a műhelypapírok tartására szolgál. A hátul található szerszámtartóba (3. ábra, 1.) olajos palackokat vagy szerszámokat tehetünk. Az ACS 600/650 bekapcsolása az oldalán levő főkapcsolóval történik (2. ábra, 6.). A szerviz rövid összefoglalását az alul található nyomtatóval nyomtathatjuk ki (4. ábra, 1.). A Bosch-tól rendelkezésre állnak USB lemezek az ACS 600/650 firmware frissítéséhez. Az USB lemezt az oldalt elől található USB aljzatba csatlakoztathatjuk (3. ábra, 2.) A firmware frissítéséhez lásd még a 7.4 fejezetet. 4. Üzembehelyezés 4.1 A szállítási csomagolás eltávolítása 1. Távolítsuk el a csomagolást. 2. Emeljük le az ACS készüléket a raklapról. 3. Csavarjuk ki a készülék hátsó takarólemezének csavarjait mindkét oldalon. 4. Vegyük le a hátsó takarólemezt. 8. ábra: A hátlap eltávolítása 1 Hűtőközeg tartály 5. Távolítsuk el a hűtőközeg tartály csomagolását (8. ábra 1.) 6. Nyúljunk a készülék alá és csavarjuk ki szállítási zárat.

13 9. ábra: A szállítási zár kicsavarása 4.2 Az első bekapcsolás előtt 1. Vegyük le a hátsó lemezt. 2. Ellenőrizzük a belső hűtőközeg tartály zárószelepeit (10. ábra, 2.) és a csövek zárócsapját (10. ábra, 1.), hogy nyitva legyenek. A zárócsapokat az óra járásával ellenkező irányban nyithatjuk. A szelepek akkor vannak nyitva, ha a csőbeni folyásiránnyal párhuzamosan állnak. 10. ábra: Belső hűtőközeg tartály 1 Zárócsapok 2 Zárószelepek 3 Biztonsági szelep 4 Fűtőabroncs

14 Vigyázat - Égésveszély! Az ACS 600/650 működése közben a fűtőabroncs forró felülete súlyos égési sérülést okozhat. Ne érintsük a fűtőabroncsot az ACS 600/650 működése közben 3. Ellenőrizzük az olajszintet a vákuumszivattyú figyelőüvegében. Az olajnak legalább a figyelőüveg feléig feltöltve kell lennie (11. ábra, 2.). Ha nem elég az olaj, töltsünk utána. A vákuum olaj hozzáadásához lásd. 7.1 fejezetet. Amikor a vákuum szivattyú működik, a zajszint megnövekszik. A zajszint normalizálódni fog a működéskezdet után néhány perccel. 11. ábra: Vákuumszivattyú 1 Menetes dugó 2 Figyelőüveg 3 - Leeresztődugó 4. Zárjuk vissza a hátsó lemezt. 4.3 A készülék előkészítése Eljárás: 1. Helyezzük az ACS készüléket a munkavégzés helyére. 2. Fékezzük ki a kerekeket. Az ACS 600/ V-os és 50/60 Hz-es hálózatra lett tervezve és a tápfeszültséget a világítási hálózatról kapja. Olvassuk el a gyártói adattábla adatait (2. ábra, 3.). 3. Csatlakoztassuk a tápkábelt az ACS 600/650 aljzatára (3. ábra, 6.) 4. Csatlakoztassuk a tápkábelt a hálózatba. 5. Kapcsoljuk be a tápfeszültséget. 6. Kapcsoljuk be a főkapcsolót (2. ábra, 6.)

15 Az első beindításkor az ACS 600/650 készülék angol nyelven indul el. Megjelenik a következő indítási képernyő. Az önteszt automatikusan elvégzésre kerül. Miután az önteszt elvégzésre került, a következő főmenü jelenik meg. Ha az önteszt nem sikeres, kérjük vegye fel a kapcsolatot a Vevőszolgálattal. 7. Válasszuk ki ACS beállítások és nyomjunk -ot. Az ACS beállítások menü megjelenik.

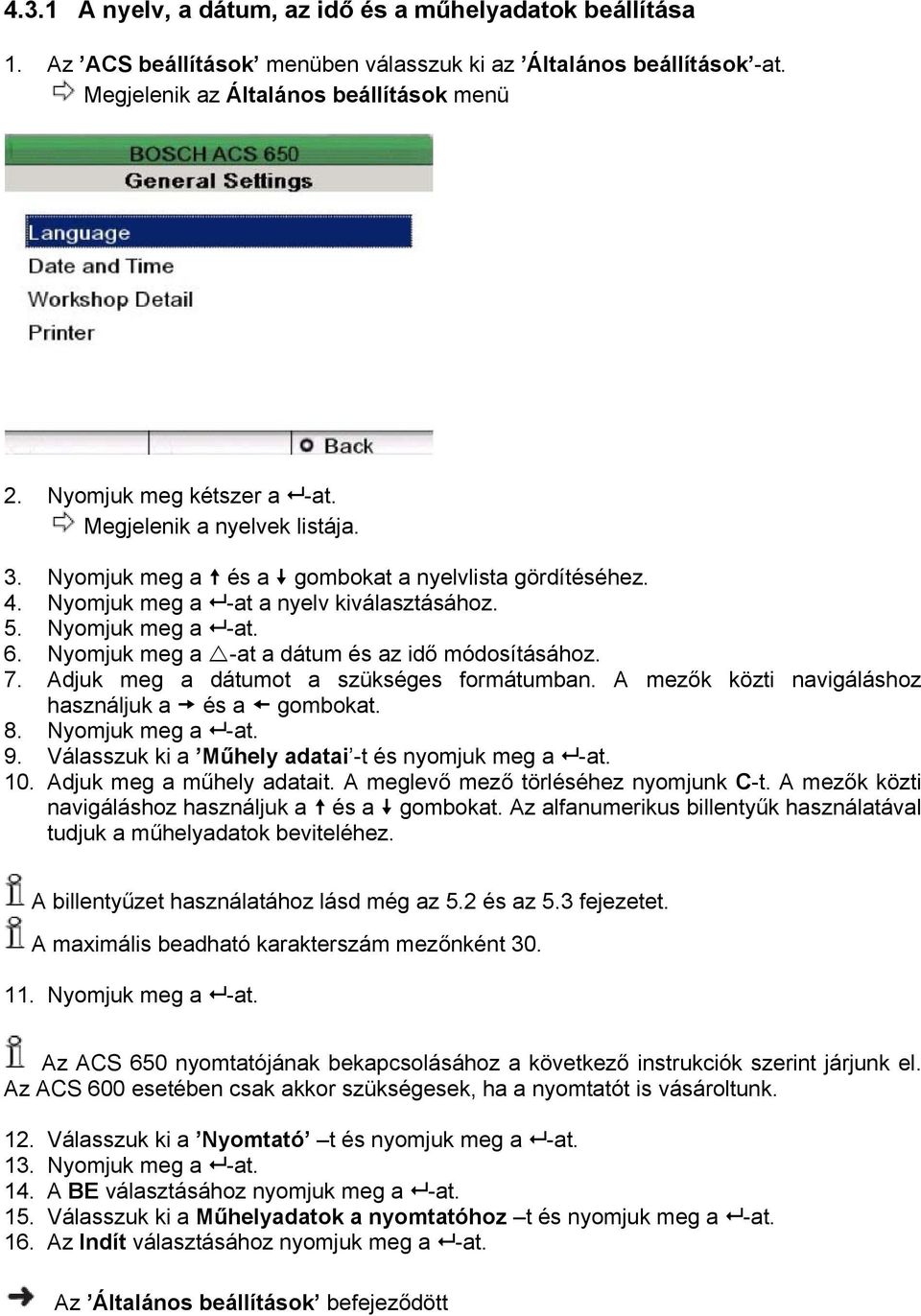

16 4.3.1 A nyelv, a dátum, az idő és a műhelyadatok beállítása 1. Az ACS beállítások menüben válasszuk ki az Általános beállítások -at. Megjelenik az Általános beállítások menü 2. Nyomjuk meg kétszer a -at. Megjelenik a nyelvek listája. 3. Nyomjuk meg a és a gombokat a nyelvlista gördítéséhez. 4. Nyomjuk meg a -at a nyelv kiválasztásához. 5. Nyomjuk meg a -at. 6. Nyomjuk meg a -at a dátum és az idő módosításához. 7. Adjuk meg a dátumot a szükséges formátumban. A mezők közti navigáláshoz használjuk a és a gombokat. 8. Nyomjuk meg a -at. 9. Válasszuk ki a Műhely adatai -t és nyomjuk meg a -at. 10. Adjuk meg a műhely adatait. A meglevő mező törléséhez nyomjunk C-t. A mezők közti navigáláshoz használjuk a és a gombokat. Az alfanumerikus billentyűk használatával tudjuk a műhelyadatok beviteléhez. A billentyűzet használatához lásd még az 5.2 és az 5.3 fejezetet. A maximális beadható karakterszám mezőnként Nyomjuk meg a -at. Az ACS 650 nyomtatójának bekapcsolásához a következő instrukciók szerint járjunk el. Az ACS 600 esetében csak akkor szükségesek, ha a nyomtatót is vásároltunk. 12. Válasszuk ki a Nyomtató t és nyomjuk meg a -at. 13. Nyomjuk meg a -at. 14. A BE választásához nyomjuk meg a -at. 15. Válasszuk ki a Műhelyadatok a nyomtatóhoz t és nyomjuk meg a -at. 16. Az Indít választásához nyomjuk meg a -at. Az Általános beállítások befejeződött

17 4.3.2 A rendszer alapbeállítása Az automata rendszer paraméterei gyárilag kerülnek beállításra. Az alapbeállítások változtatása a következő módon lehetséges: 1. Az ACS beállítások alatt gördítsünk le a Rendszer alapbeállítások -hoz. 2. Nyomjuk meg a -at. 3. Nyomjuk meg a -at az Automata szervizmód paraméterek kiválasztásához. 4. Válasszuk ki a kívánt opciót és nyomjuk meg a -at. Az automata működési mód paraméterei megjelennek. A paraméterek alapbeállítási értékeiről lásd a 6.4. fejezet 1-es táblázatát 5. Ha szükséges, nyomjuk meg a C-t az alapbeállítású paraméterek törléséhez. Adjuk meg a paraméterek új értékeit. A mezők közti navigáláshoz használjuk a és a gombokat. Nyomjuk meg a -et az alapbeállított értékekhez való visszatéréshez. 6. Miután megváltoztattuk az alapparamétereket, nyomjuk meg a -at. 7. Válasszuk ki a Csőhossz kiválasztása t és nyomjuk meg a -at. 8. Válasszuk ki a kívánt opciót és nyomjuk meg a -at. 9. Válasszuk ki a Jelzőcsengő beállítások at és nyomjuk meg a -at. 10. A BE opció kiválasztásához nyomjuk meg a -at. 11. Válasszuk ki: Olajtartály mérete és nyomjuk meg a -at. 12. Válasszuk ki a kívánt opciót és nyomjuk meg a -at. A profi palackok külön rendelhető tartozékok az ACS 600/650-hez. Az olaj higroszkópikus természetű, azaz a levegőből felszívja a nedvességet. A profi palackok zártak és nem engedik a nedvességet beszivárogni. 13. Nyomjuk meg kétszer a Ο billentyűt a főmenühöz való visszatéréshez. A Rendszer alapbeállításai beállításra kerültek.

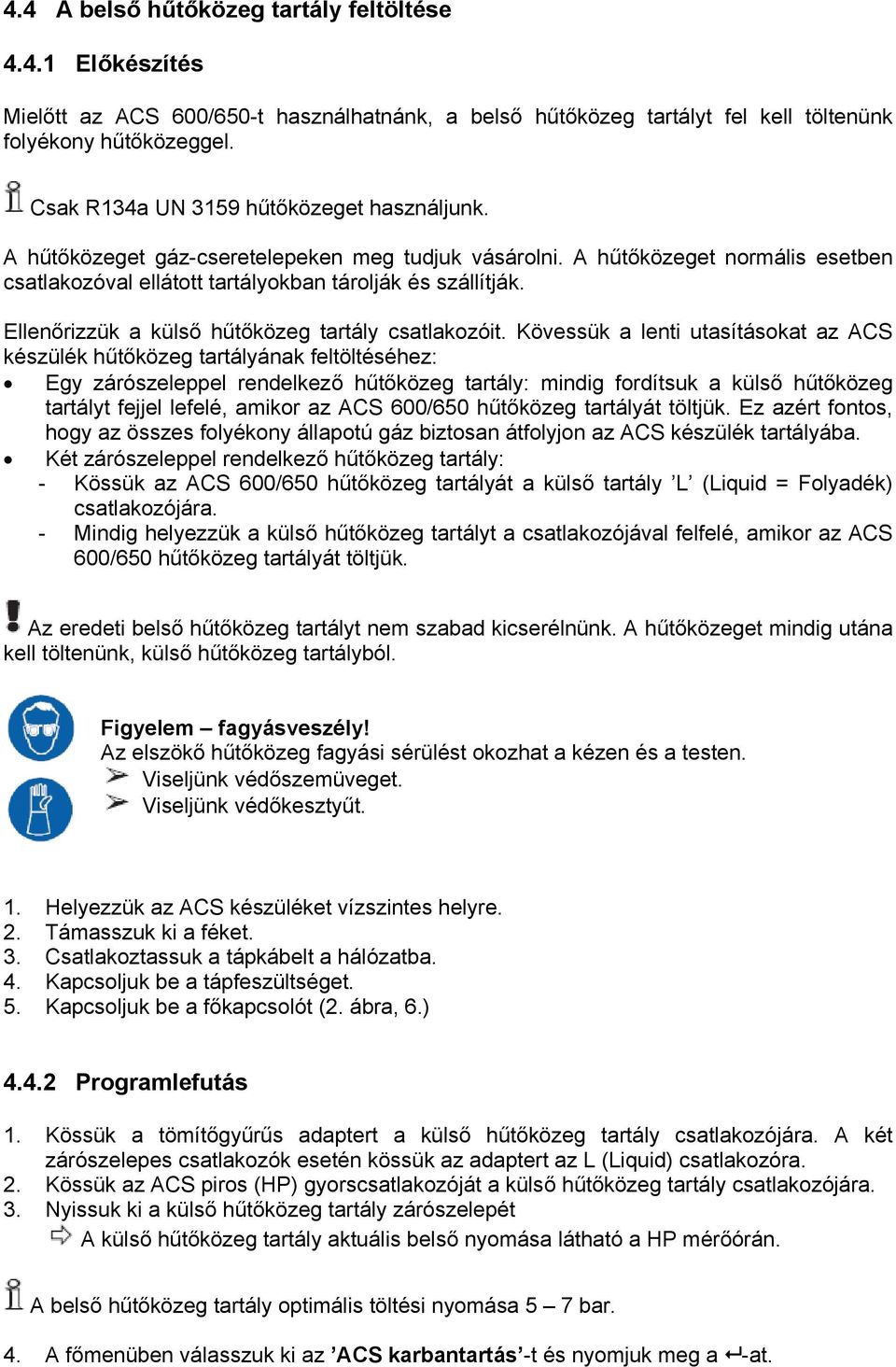

18 4.4 A belső hűtőközeg tartály feltöltése Előkészítés Mielőtt az ACS 600/650-t használhatnánk, a belső hűtőközeg tartályt fel kell töltenünk folyékony hűtőközeggel. Csak R134a UN 3159 hűtőközeget használjunk. A hűtőközeget gáz-cseretelepeken meg tudjuk vásárolni. A hűtőközeget normális esetben csatlakozóval ellátott tartályokban tárolják és szállítják. Ellenőrizzük a külső hűtőközeg tartály csatlakozóit. Kövessük a lenti utasításokat az ACS készülék hűtőközeg tartályának feltöltéséhez: Egy zárószeleppel rendelkező hűtőközeg tartály: mindig fordítsuk a külső hűtőközeg tartályt fejjel lefelé, amikor az ACS 600/650 hűtőközeg tartályát töltjük. Ez azért fontos, hogy az összes folyékony állapotú gáz biztosan átfolyjon az ACS készülék tartályába. Két zárószeleppel rendelkező hűtőközeg tartály: - Kössük az ACS 600/650 hűtőközeg tartályát a külső tartály L (Liquid = Folyadék) csatlakozójára. - Mindig helyezzük a külső hűtőközeg tartályt a csatlakozójával felfelé, amikor az ACS 600/650 hűtőközeg tartályát töltjük. Az eredeti belső hűtőközeg tartályt nem szabad kicserélnünk. A hűtőközeget mindig utána kell töltenünk, külső hűtőközeg tartályból. Figyelem fagyásveszély! Az elszökő hűtőközeg fagyási sérülést okozhat a kézen és a testen. Viseljünk védőszemüveget. Viseljünk védőkesztyűt. 1. Helyezzük az ACS készüléket vízszintes helyre. 2. Támasszuk ki a féket. 3. Csatlakoztassuk a tápkábelt a hálózatba. 4. Kapcsoljuk be a tápfeszültséget. 5. Kapcsoljuk be a főkapcsolót (2. ábra, 6.) Programlefutás 1. Kössük a tömítőgyűrűs adaptert a külső hűtőközeg tartály csatlakozójára. A két zárószelepes csatlakozók esetén kössük az adaptert az L (Liquid) csatlakozóra. 2. Kössük az ACS piros (HP) gyorscsatlakozóját a külső hűtőközeg tartály csatlakozójára. 3. Nyissuk ki a külső hűtőközeg tartály zárószelepét A külső hűtőközeg tartály aktuális belső nyomása látható a HP mérőórán. A belső hűtőközeg tartály optimális töltési nyomása 5 7 bar. 4. A főmenüben válasszuk ki az ACS karbantartás -t és nyomjuk meg a -at.

19 5. Nyomjuk meg a -at a Belső tartály feltöltése -hez. 6. Kövessük a képernyő utasításait és nyomjuk meg a -at. 7. Adjuk meg a feltölteni kívánt R123a mennyiségét és nyomjuk meg a -at. A belső tartály töltésének leállításához nyomjuk meg az Ο billentyűt. Megkezdődik a belső tartály töltése. Miután a belső tartály megtelt, az összegzőképernyő megmutatja a betöltött hűtőközeg mennyiségét. A következő tartály megmutatja az optimális hűtőközeg mennyiségeket. Az ACS 600/650 megbízható működésének biztosítására javasoljuk az optimális értékek betartását. Ha a mennyiség túl kicsi, lehet, hogy nem tudjuk a hűtőközeget visszatölteni a klímaszerviz során. Ha túl sok a mennyiség, a hűtőközeg járműből való leeresztése okozhat gondot. Készülék ACS 600 ACS 650 Hűtőközeg mennyiség 6,5 kg 10 kg Rendszerint a betöltött hűtőközeg végső mennyisége a beállított mennyiséget grammal meghaladja. Ez azért van, mert a belső hűtőkör tartalma szintén szintén kiürül. Amikor a hűtőközeget első alkalommal töltjük fel, a következő táblázatban szereplő plusz hűtőközeg mennyiséget is hozzá kell adnunk a beállított mennyiséghez. Ez a plusz mennyiség megfelel a belső tartály és a belső hűtőkör maradék hűtőközeg mennyiségének. Készülék ACS 600 ACS 650 Plusz hűtőközeg mennyiség 1,3 kg 2 kg 10 kg hűtőközeg betöltésének ideje kb. 45 perc. Megjelenik a következő képernyő.

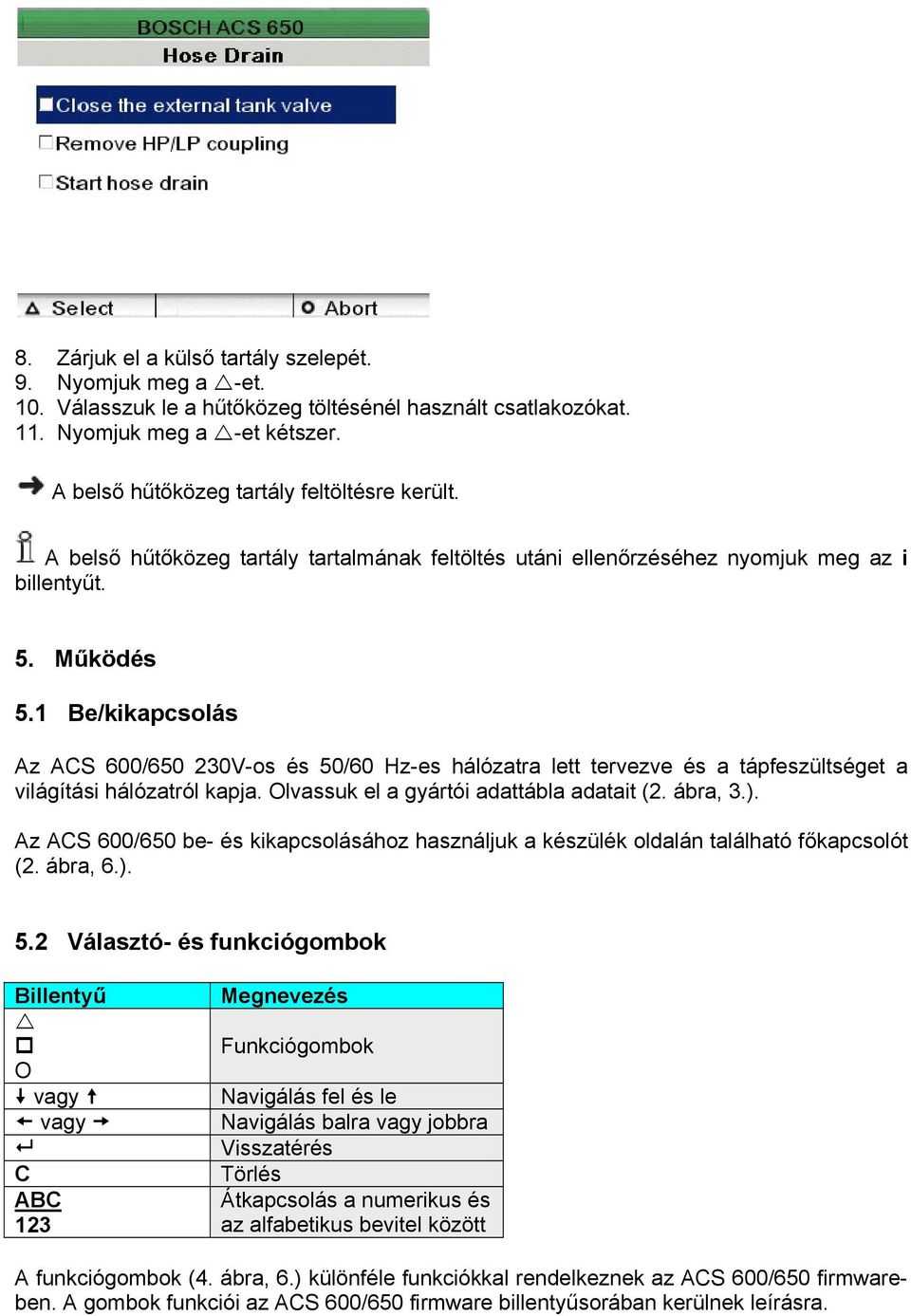

20 8. Zárjuk el a külső tartály szelepét. 9. Nyomjuk meg a -et. 10. Válasszuk le a hűtőközeg töltésénél használt csatlakozókat. 11. Nyomjuk meg a -et kétszer. A belső hűtőközeg tartály feltöltésre került. A belső hűtőközeg tartály tartalmának feltöltés utáni ellenőrzéséhez nyomjuk meg az i billentyűt. 5. Működés 5.1 Be/kikapcsolás Az ACS 600/ V-os és 50/60 Hz-es hálózatra lett tervezve és a tápfeszültséget a világítási hálózatról kapja. Olvassuk el a gyártói adattábla adatait (2. ábra, 3.). Az ACS 600/650 be- és kikapcsolásához használjuk a készülék oldalán található főkapcsolót (2. ábra, 6.). 5.2 Választó- és funkciógombok Billentyű Ο vagy vagy C ABC 123 Megnevezés Funkciógombok Navigálás fel és le Navigálás balra vagy jobbra Visszatérés Törlés Átkapcsolás a numerikus és az alfabetikus bevitel között A funkciógombok (4. ábra, 6.) különféle funkciókkal rendelkeznek az ACS 600/650 firmwareben. A gombok funkciói az ACS 600/650 firmware billentyűsorában kerülnek leírásra.

21 5.3 Beviteli gombok Az alfanumerikus beviteli gombok (4. ábra, 3.) betűk és speciális karakterek bevitelére használatosak a beviteli mezőkben. A beviteli mezőben egy gomb többszöri megnyomása minden olyan karaktert láthatóvá tesz, melyre az adott gomb használható (nagybetűk, speciális karakterek). Az alfabetikus bevitel csak nagybetűvel lehetséges. 5.4 A rendszerinformációk megtekintése Nyomjuk meg az i billentyűt Megjelennek a rendszerinformációk. A megnyomásával további rendszerinformációkat kapunk. Az i billentyű nem használható rendszerinformáció betekintésre a járművön végzett klímaszervíz során. Az i billentyű lenyomásakor a rendszerinformációk 5 mp-ig jelennek meg. 5.5 Állapot- és figyelmeztetőfény Az állapot- és jelzőfény (1. ábra, 2.) a készülék tetején a szervizfolyamat aktuális állásáról tájékoztat. Az állapot- és jelzőfény megjelenített színe Piros Villogó zöld Folyamatos zöld A szerviz állása Hiba/Figyelmeztetés A szerviz folyamatban A szervizmunka befejeződött A hibák javításához lásd az 5.6 fejezetet.

22 5.6 Hibajavítás Hibakód Üzenet Tennivaló 0x30 LEFEJTÉS R123a tartály tele A súlyhatárt elértük. Csökkentsük a belső hűtőközeg tartályban levő hűtőközeg mennyiségét vagy Hibás a mérőcella. Cseréljük ki a cellát 0x31 LEFEJTÉS Csökkentsük a használtolaj tartályban levő olaj mennyiségét 0x50 0x40 0x41 0x42 0x46 0x21 0x97 0x98 0x04 0x05 0x06 0x95 0x96 0x99 Használtolaj tartály tele VÁKUUMOZÁS Szivárgás észlelve ÚJRATÖLTÉS Alacsony hűtőközeg mennyiség ÚJRATÖLTÉS Alacsony olajmennyiség ÚJRATÖLTÉS Alacsony UV kontrasztanyag mennyiség ÚJRATÖLTÉS Alacsony hűtőközeg mennyiség BELSŐ TARTÁLY FELTÖLTÉSE Nyissuk ki a külső tartály szelepét. BELSŐ TARTÁLY FELTÖLTÉSE Tele van az olajtartály. BELSŐ TARTÁLY FELTÖLTÉSE Tele van a hűtőközeg tartály. ÖBLÍTÉS Alacsony hűtőközeg mennyiség ÖBLÍTÉS Nagy nyomás a járműben ÖBLÍTÉS Szivárgás észlelve KALIBRÁCIÓS HIBA FÁJL MŰVELET KALIBRÁCIÓS HIBA ADC HIBA JÁRMŰ A/C SZERVIZ SZERVIZ IDŐTÚLLÉPÉS Javítsuk meg a jármű klímarendszerét vagy A vákuumozási idő túl rövid. Növeljük a vákuumozás idejét. Töltsük fel a belső hűtőközeg tartályt (lásd 4.4 fejezet) Az olaj mennyisége kevesebb, mint 30 ml. Töltsünk utána Az UV kontrasztanyag mennyisége kevesebb, mint 30 ml. Töltsünk utána Töltsük fel a belső hűtőközeg tartályt (lásd 4.4 fejezet) Nyissuk ki a külső tartály szelepét, míg a belső R134a tartályt töltjük vagy A külső hűtőközeg tartály üres. Ellenőrizzük a tartályt. Űrítsük ki a használtolaj tartályt vagy A használtolaj mérleg mérőcellája hibás. Cseréljük ki a használtolaj tartály mérőcelláját Elértük a súlyhatárt. Csökkentsük a belső hűtőközeg tartályban levő hűtőközeg mennyiségét vagy Hibás a mérőcella. Cseréljük ki a cellát Töltsük fel a belső hűtőközeg tartályt (lásd 4.4 fejezet) Fejtsük le a hűtőközeget és folytassuk az öblítést. Javítsuk meg a jármű klímarendszerét Rendszerhiba. Adatmentés nem hajtható végre. Forduljon a vevőszolgálathoz Rendszerhiba. Forduljon a vevőszolgálathoz Szerviz időtúllépés (*). Ha a lefejtés fázisban találkozunk ezzel az üzenettel, ellenőrizzük a jármű klímarendszerét vagy az ACS készüléket, nincs-e eldugulva. Ha nincs, forduljunk a Vevőszolgálathoz. vagy Ha ezzel az üzenettel az újratöltés (olaj, UV vagy hűtőközeg) fázisban találkozunk, ellenőrizzük az ACS készüléket, nincs-e eldugulva. Ha nem, forduljunk a Vevőszolgálathoz vagy Hibás a mérőcella. Forduljunk a Vevőszolgálathoz a cella kicseréléséhez Várjunk kb. 30 percet és kezdjük újra a lefejtési/keringetési fázist. Ha a hiba továbbra is fennáll, forduljunk a Vevőszolgálathoz Cseréljük ki a szűrőszárítót (lásd 7.2 fejezet) 0xA0 Művelet nem lehetséges Nagy nyomás 00D1 Figyelmeztetés Cseréljük ki a szűrőszárítót 00D2 Figyelmeztetés Cseréljük ki a vákuumszivattyú olaját (lásd 7.1 fejezet) Cseréljük ki a vákuumszivattyú olaját 00D3 Figyelmeztetés Kalibráljuk újra a mérőcellákat. Forduljunk a Vevőszolgálathoz Aktuális a kalibrálás (*)A szerviz időtúllépés üzenet a folyamatban levő bármelyik szervizfázis időtúllépését jelzi. A következő táblázat mutatja a különböző szervizfázisok időtúllépését

23 Szervizfázis Időtúllépés tartama (perc) Lefejtés (hűtőközeg lefejtés) 150 Lefejtés (teljes szerviz időtúllépés) 240 Olaj visszatöltés 3 UV kontrasztanyag visszatöltés 3 Hűtőközeg visszatöltés 15 Még ha a 00D1, 00D2 és a 00D3 üzenet meg is jelenik, a szervizmunkát tudjuk folytatni. Amikor a 0D1, 00D2 és a 00D3 karbantartási üzenetek megjelennek, akusztikus jelet is hallunk. 6. Programleírás 6.1 Előkészületek a klímaberendezés működtetésére Használat előtt olvassuk el a jármű dokumentációját is. Az ACS 600/650 készüléket csak R134a-val szabad működtetni. A klímaszerviz megkezdése előtt nézzük meg a jármű dokumentációját a klímarendszerben használt hűtőközegre vonatkozóan. Az ACS 600/650 készülék nem használható olyan járműklíma-rendszerekhez, melyeket kémiai tömítőanyaggal javítottak. A tömítőanyag kárt okozhat az ACS készülékben és a jármű klímarendszerében. Ezen előírás be nem tartása a garancia elvesztését okozza. Figyelem! Fagyásveszély! Ha a hűtőközeg kiszökik, fagyásveszélyt okozhat a kézen és a testen Ellenőrizzük a nagy- és kisnyomású vezetékeket, nincsenek-e károsodva Ellenőrizzük a gyorscsatlakozók illeszkedését a csöveken Ne próbáljuk meg az R134a tartály szelepeit lekapcsolni, mikor az ACS 600/650 működik. A jármű klímarendszer szervize előtt tegyük meg a következő előkészítő lépéseket: 1. Húzzuk az ACS készüléket egy egyenes felületre, a járműhöz közel. 2. Támasszuk ki a rögzítőféket a készülék elgurulásának megakadályozására. Figyelem! A forró motoralkatrészek súlyos égési sérülést okozhatnak a kézen Engedjük lehűlni a motort, mielőtt elkezdjük a munkát Viseljünk védőkesztyűt 3. Ellenőrizzük a jármű klímarendszerének nagy- és kisnyomású csatlakozóit. Kössük a megfelelő HP és LP gyorscsatlakozókat a jármű klímarendszerének csatlakozóira. A jármű klímarendszerében levő aktuális belső nyomás megjelenik a kis- és nagynyo-

24 mású mérőórán (vagy csak a kisnyomású órán) A csak kisnyomású csatlakozóval szerelt járművek szervizeléséhez kapcsoljuk be a jármű klímaberendezését, állítsuk a hőfokot a maximumra és a ventillátort a legalacsonyabb fokozatra. Ne használjunk szerszámot a csatlakozók megszorításához. 4. Kössük a tápkábelt a hálózatba. 5. Kapcsoljuk be a tápfeszültséget. 6. Kapcsoljuk be a főkapcsolót (2. ábra, 6.) 6.2 A működési fázisok áttekintése Az ACS készüléket automata vagy manuális módban használhatjuk. Mindkét módra jellemző, hogy a szerviz fázisokban kerül elvégzésre. A fázisok a következők: Lefejtési/cirkulációs fázis: A hűtőközeg a járműből leszívásra, majd tisztításra, végül a hűtőközeg tartályban tárolásra kerül. Vákuumozási fázis: A jármű klímarendszerében vákuumot hozunk létre és megtörténik a rendszer szivárgásvizsgálata. Olaj feltöltési fázis: Hűtőolajat juttatunk a jármű klímarendszerébe. UV feltöltési fázis: UV kontrasztanyagot juttatunk a jármű klímarendszerébe. Hűtőközeg visszatöltési fázis: Meghatározott mennyiségű hűtőközeg kerül visszajuttatásra a jármű klímarendszerébe. Mielőtt elkezdjük a szervizt, ellenőrizzük, hogy az ACS készülék oldalán található hűtőlamellák ne legyenek takarásban (2. ábra, 4.). A lamellák a levegő keringetésénél használatosak. A lamellák eltakarása nyomásnövekedést okozhat a kondenzátorban és befolyásolhatja a hűtésteljesítményt Leeresztési fázis A leeresztési fázisban a nyomásnövelési teszt időtartama beállítható. A nyomásnövelési teszt alapbeállítási értékéhez lásd a 6.4. fejezet 1. táblázatát Vákuumozási fázis A vákuumozási fázisban a beállítandó paraméterek a vákuumozási idő és a vákuum-teszt idő. A normál esetben elért vákuum nyomás kevesebb, mint 20 mbar. A vákuumozási idő és a vákuum-teszt idő alapbeállítási értékéhez lásd a 6.4. fejezet 1. táblázatát.

25 6.2.3 Olajfeltöltési fázis Az olajfeltöltési fázisban a visszatöltendő hűtőolaj és R134a mennyiségek állíthatók be. A visszatölthető hűtőolaj mennyiség alapbeállítási értékéhez lásd a 6.4. fejezet 1. táblázatát. Mielőtt a hűtőolajat a jármű klímarendszerébe juttatjuk ellenőrizzük, hogy a szívócső vége elérje a frissolaj tartály alját. A rendszerbe fecskendezendő hűtőolaj mennyisége ugyanaz a mennyiség, amit a leeresztési fázisban leeresztettünk. Amikor először töltjük fel a jármű klímarendszerét, olvassuk el a jármű dokumentumait vagy a járműspecifikus javítási útmutatót a betöltendő mennyiségre vonatkozó információért. Csak a járműgyártó által meghatározott hűtőolajat használjuk UV kontrasztanyag feltöltési fázis Az UV kontrasztanyag feltöltési fázisban a betöltendő UV kontrasztanyag és az R134a mennyisége kerül meghatározásra. A visszatölthető UV kontrasztanyag mennyiség alapbeállítási értékéhez lásd a 6.4. fejezet 1. táblázatát. Minden UV kontrasztanyag befecskendezés előtt feltétlenül szükséges annak ellenőrzése, hogy az UV kontrasztanyaggal végzett szivárgásteszt engedélyezve van-e az adott jármű klímarendszeréhez. Használjuk a Bosch által előírt UV kontrasztanyagot (cikkszám ) Feltöltési fázis A feltöltési fázisban az utántöltésre kerülő hűtőközeg mennyiségét tudjuk beállítani. Figyelem Fagyásveszély! Az elszökő hűtőközeg fagyási sérülést okozhat a kézen és a testen. Viseljünk védőszemüveget Viseljünk védőkesztyűt

26 6.3 Automata mód Automata módban minden fázis automatikusan egymás után elvégzésre kerül. A szervizparaméterek listája (vákuumozási idő, töltési mennyiségek és olaj típus) a jármű dokumentációban vagy a járműspecifikus javítási útmutatóban szerepel. A szerviz a következő módokon lehet elvégezni: A járműkód kiválasztásával az ACS 600/650 adatbázisból A legutóbb szervizelt 10 jármű szervizparamétereinek kiválasztásával Egyedi paraméterek megadásával A jármű kiválasztása az adatbázisból Az ACS 600/650 saját adatbázissal rendelkezik, melyben minden ismert járműtípus és azok A/C rendszere tárolva van egy 4 jegyű kóddal. Ez a kód tárolja az adott jármű szervizparamétereit. A járműkód megadása után a szervizfázisok automatikusan kerülnek elvégzésre. A szerviz megkezdése előtt lásd 6.1. fejezetet. 1. Csatlakoztassuk a tápkábelt a hálózatba. 2. Kapcsoljuk be a tápellátást. 3. Kapcsoljuk be a főkapcsolót (2. ábra 6.) 4. A főmenüben válasszuk ki a Jármű A/C szerviz-t és nyomjuk meg a -t. 5. Válasszuk ki az Automata mód-ot és nyomjuk meg a -t. 6. Válasszuk ki a Jármű kiválasztása-t és nyomjuk meg a -t. 7. Nyomjunk -t az adatbázisba való belépéshez. Megjelenik az ACS 600/650 adatbázis gyártói listája 8. Nyomjuk meg a vagy a billentyűket a járműgyártók listájának gördítéséhez. Nyomjuk meg a -t egy gyártó kiválasztásához. A választott gyártó járműmodelljeinek listája megjelenik.

27 9. Nyomjuk meg a vagy a billentyűket a jármű modellek listájának gördítéséhez. Nyomjuk meg a -t egy modell kiválasztásához. 10. Nyomjuk meg a vagy a billentyűket a kiválasztott jármű gyártási évének kiválasztásához. Nyomjuk meg a -t egy adott év kiválasztásához. A kiválasztott jármű járműkódja és a járműinformáció megjelenik a képernyőn. 11. Nyomjuk meg a -t. 12. Nézzük meg, a jármű klímarendszere milyen csatlakozófajtával rendelkezik. 13. Csatlakoztassuk a megfelelő gyorscsatlakozót a jármű klímarendszerére. Ne használjunk szerszámokat a csatlakozások meghúzására. 14. Nyomjuk meg a vagy a billentyűket a csatlakozók kiválasztásához. 15. Nyomjuk meg a -t a Járműazonosító (rendszám) navigálásához. Írjuk be a szervizelt jármű rendszámát. 16. Nyomjuk meg a -t. A kiválasztott jármű szervizparaméterei megjelennek a képernyőn A szervizparaméterek megváltoztatásához lásd a fejezetet 17. Nyomjuk meg a -t. A szerviz elindul automata módban. Minden fázis automatikusan következik. Miután a szerviz kész, megjelenik a Tömlő leengedése képernyő.

28 Figyelem! Fagyásveszély! Ha a hűtőközeg kiszökik, fagyásveszélyt okozhat a kézen és a testen Óvatosan kössük ki a töltőcsöveket, mert mindegyik töltőcső tartalmazhat nyomás alatt levő hűtőfolyadékot. 18. Válasszuk le a jármű szervizcsatlakozóiról a HP/LP csatlakozókat. 19. Nyomjuk meg a -t. 20. Nyomjuk meg a -t a hűtőközeg tömlőkből való leengedéséhez. Miután a hűtőközeg leengedésre került, megjelenik egy összegző képernyő. 21. Nyomjuk meg a -t egy rövid szervizprotokoll nyomtatásához. 22. Nyomjuk meg a -t a főmenühöz való visszatéréshez. A jármű klímarendszerének szervize készen van Az utolsó 10 jármű paramétereinek kiválasztása A szerviz megkezdése előtt lásd 6.1. fejezetet. 1. Csatlakoztassuk a tápkábelt a hálózatba. 2. Kapcsoljuk be a tápellátást. 3. Kapcsoljuk be a főkapcsolót (2. ábra 6.) 4. A főmenüben válasszuk ki a Jármű A/C szerviz-t és nyomjuk meg a -t. 5. Válasszuk ki az Automata mód-ot és nyomjuk meg a -t. 6. Válasszuk ki Az utolsó 10 jármű-t és nyomjuk meg a -t. 7. Nyomjunk -t. Megjelenik az előzőekben szervizelt utolsó 10 jármű listája Ha először használjuk a készüléket, a listában nem szerepelnek járművek.

29 8. Nyomjuk meg a vagy a billentyűket a legutóbb szervizelt 10 jármű listájának gördítéséhez. 9. Nyomjuk meg a -t egy jármű kiválasztásához. 10. Nézzük meg, a jármű klímarendszere milyen csatlakozófajtával rendelkezik. 11. Csatlakoztassuk a megfelelő gyorscsatlakozót a jármű klímarendszerére. Ne használjunk szerszámokat a csatlakozások meghúzására. 12. Nyomjuk meg a vagy a billentyűket a csatlakozók kiválasztásához. 13. Nyomjuk meg a -t a Járműazonosító (rendszám) navigálásához. Írjuk be a szervizelt jármű rendszámát. 14. Nyomjuk meg a -t. A szerviz elindul automata módban. Minden fázis automatikusan következik. Miután a szerviz kész, megjelenik a Tömlő leengedése képernyő. Figyelem! Fagyásveszély! Ha a hűtőközeg kiszökik, fagyásveszélyt okozhat a kézen és a testen Óvatosan kössük ki a töltőcsöveket, mert mindegyik töltőcső tartalmazhat nyomás alatt levő hűtőfolyadékot. 15. Válasszuk le a jármű szervizcsatlakozóiról a HP/LP csatlakozókat. 16. Nyomjuk meg a -t. 17. Nyomjuk meg a -t a hűtőközeg tömlőkből való leengedéséhez. Miután a hűtőközeg leengedésre került, megjelenik egy összegző képernyő.

30 18. Nyomjuk meg a -t egy rövid szervizprotokoll nyomtatásához. 19. Nyomjuk meg a -t a főmenühöz való visszatéréshez. A jármű klímarendszerének szervize készen van Saját paraméterek megadása Ez a szervizmód ideális azokhoz a járművekhez, melyek nem szerepelnek az ACS 600/650 adatbázisában. Az alapbeállítások megváltoztatásához lásd a fejezetet. A beállítás után a saját paraméterek egyetlen szervizmunkára érvényesek. A szerviz megkezdése előtt lásd a 6.1 fejezetet. A klímaszerviz paramétereihez lásd a járműspecifikus dokumentációt. 1. Csatlakoztassuk a tápkábelt a hálózatba. 2. Kapcsoljuk be a tápellátást. 3. Kapcsoljuk be a főkapcsolót (2. ábra 6.) 4. A főmenüben válasszuk ki a Jármű A/C szerviz-t és nyomjuk meg a -t. 5. Válasszuk ki az Automata mód-ot és nyomjuk meg a -t. 6. Válasszuk ki a Saját paraméterek megadása-t és nyomjuk meg a -t. 7. Nézzük meg, a jármű klímarendszere milyen csatlakozófajtával rendelkezik. 8. Csatlakoztassuk a megfelelő gyorscsatlakozót a jármű klímarendszerére. Ne használjunk szerszámokat a csatlakozások meghúzására. 9. Nyomjuk meg a vagy a billentyűket a csatlakozók kiválasztásához. 10. Nyomjuk meg a -t a Járműazonosító (rendszám) navigálásához. Írjuk be a szervizelt jármű rendszámát. 11. Nyomjuk meg a -t. A szervizparaméterek megjelennek a képernyőn.

31 12. Az értékek nullázásához nyomjuk meg a C billentyűt, majd adjuk meg a kívánt paramétereket. A mezők közti navigáláshoz használjuk a és a billentyűket. 13. Nyomjuk meg a -t. A szerviz elindul automata módban. Minden fázis automatikusan következik. Miután a szerviz kész, megjelenik a Tömlő leengedése képernyő. Figyelem! Fagyásveszély! Ha a hűtőközeg kiszökik, fagyásveszélyt okozhat a kézen és a testen Óvatosan kössük ki a töltőcsöveket, mert mindegyik töltőcső tartalmazhat nyomás alatt levő hűtőfolyadékot. 14. Válasszuk le a jármű szervizcsatlakozóiról a HP/LP csatlakozókat. 15. Nyomjuk meg a -t. 16. Nyomjuk meg a -t a hűtőközeg tömlőkből való leengedéséhez. Miután a hűtőközeg leengedésre került, megjelenik egy összegző képernyő. 17. Nyomjuk meg a -t egy rövid szervizprotokoll nyomtatásához. 18. Nyomjuk meg a -t a főmenühöz való visszatéréshez. A jármű klímarendszerének szervize készen van. 6.4 Manuális mód Manuális módban minden szervizfázist manuálisan kell kiválasztanunk. A szerviz akkor kerül elvégzésre, ha egy adott munkafázishoz tartozó minden paramétert kézzel beállítottunk. Lehetséges továbbá csak egy vagy több kiválasztott szervizfázis elvégzése is. Az állomásokhoz tartozó paraméterek alapbeállításai a következő táblázatban láthatóak: Szervizfázis Paraméter Alapbeállítási érték ACS 600 ACS 650 Leeresztés Nyomásnövelési idő 5 perc 5 perc Vákuum Vákuumozási idő (*) 20 perc 20 perc Vákuum tartási idő 4 perc 4 perc Olajfeltöltés Hűtőolaj mennyiség 10 ml 10 ml Olajmennyiség változás 0 ml 0 ml UV kontrasztanyag felt. UV kontr. mennyiség 5 ml 5 ml 1. táblázat: A paraméterek alapbeállítási értékei

32 (*) A vákuumozási idő alapbeállítási ideje (20 perc) a sztenderd javasolt érték, mely független a jármű klímarendszer hűtőkörének térfogatától (nagyságától). Ezt az értéket kell alkalmaznunk, ha a jármű javítási útmutatója nem ad meg pontos vákuumozási időt. A szerviz megkezdése előtt lásd a 6.1 fejezetet. Eljárás: 1. Csatlakoztassuk a tápkábelt a hálózatba. 2. Kapcsoljuk be a tápellátást. 3. Kapcsoljuk be a főkapcsolót (2. ábra 6.) 4. A főmenüben válasszuk ki a Jármű A/C szerviz-t. 5. Válasszuk ki a Manuális mód-ot és nyomjuk meg a -t. 6. Nézzük meg, a jármű klímarendszere milyen csatlakozófajtával rendelkezik. 7. Csatlakoztassuk a megfelelő gyorscsatlakozót a jármű klímarendszerére. Ne használjunk szerszámokat a csatlakozások meghúzására. 8. Nyomjuk meg a vagy a billentyűket a csatlakozók kiválasztásához. 9. Nyomjuk meg a -t a Járműazonosító (rendszám) navigálásához. Írjuk be a szervizelt jármű rendszámát. 10. Nyomjuk meg a -t. A manuális módban végrehajtható fázisok megjelennek a képernyőn. Az R134a csak vákuum alatt álló klímarendszerbe tölthető. Ebből következően a vákuumozási fázist az R134a injektálás előtt el kell végeznünk. Az olaj befecskendezése csak vákuum alatt álló klímarendszerbe történhet. Ebből következően a vákuumozási fázist az olaj injektálás előtt el kell végeznünk. Az UV kontrasztanyag befecskendezése csak vákuum alatt álló klímarendszerbe történhet. Ebből következően a vákuumozási fázist az UV kontrasztanyag injektálás előtt el kell végeznünk. Az olaj befecskendezés és az UV kontrasztanyag hozzáadás nem végezhető el a hűtőközeg feltöltése nélkül. Az olaj vagy UV kontrasztanyag feltöltés mellett minden esetben R134a feltöltés is történik.
