1 Intelligens szenzorok Előadás jegyzet K É S Z Í T E T T E : D R. F Ü V E S I V I K T O R ELŐADÓ: ERDŐSY DÁNIEL 1
2 Előadó Erdősy Dániel Tanszéki mérnök Elektrotechnikai és Elektronikai Intézet Tel.: /11-44 Web: uni-miskolc.hu/~elkedani Iroda: A3 ép. II. emelet 6. szoba
3 Követelmények Aláírás feltétele o Órákon való részvétel és jegyzőkönyv elkészítése o 2 db Zh elégséges megírása o Pontozás (előre láthatólag) o 1: 0p 19p o 2: 20p 25p o 3: 26p 30p o 4: 31p 35p o 5: 36p 40p o Időpontja: 6. és 12. hét o Pótlás: 7. és 13. héten Gyakorlati jegy o Zh-k eredménye o
4 Féléves tematika Előadás o Irányítórendszerek fajtái, felépítése, jellemzői o DAC és ADC o Intelligens távadók felépítése, működési elveik o Terepi buszrendszerek o HART, FF, Profibus DP, Profibus PA o Különféle szenzorokműködése és fajtái o Hőmérséklet o Nyomás o Áramlás, stb. Gyakorlat o
5 Mai témáink o Irányító és monitoring rendszerek fejlődése o Irányító rendszerek típusai o Hálózati topológiák o Távadók
6 Történelem és fejlődés mérföldkövei Pneumatikus Elektronikus Analóg Hibrid Digitális 0,2 1 bar ma 4-20 ma SMART FIELDBUS Ipar 4.0 HART Protokoll alapú Pneumatikus Elektromechanikus Gyújtószikra mentes - Intrinsic Safety Helyi beállítások Távvezérelt beállítás Protokollfüggő Interoperabilitás
7 Irányító rendszerek fejlődése o Pneumatikus irányító rendszerek o Elektronikus irányító rendszerek o Analóg irányítástechnika o Digitális irányítástechnika PLC vezérlések PC vezérlések Direct Digital Control DDC SCADA DCS FCS Supervisory control and data acquisition Distributed Control System Field Control System
8 Irányítórendszerek fejlődésének okai Igény oldal o Mindenütt vizuális információ igény o Elektronikus adatarchiválási igény o Az ipar megújításának igénye o Az öreg rendszerek megújítása o Kényelem szerepe Gyakorlati oldal o Mikroprocesszorok és számítógépek elterjedése o Kommunikációs rendszerek elterjedése o Intelligens műszerek megjelenése o Olcsó hardver o A korszerű technológia ára egyre kedvezőbb
9 Pneumatikus irányító rendszer Először a 19. század végén alkalmazták Ki-be vezérlők Jel és jeltovábbítás: o Be- és kimenti tartomány 3-15 psi; bar o Alkalmazható vezetékhossz m Vezérlés feladatai: o Folyamat vizsgált mennyiségeinek mérése Szenzorok, jeladó (transzmitter), jelátalakító (transducers) o Vezérlési típusok PID o Kimenet képzés pneumatikus, hidraulikus, elektromos, mágneses Előnyök: o Veszélyes környezet o Szelepek Hátrányok: o Magas telepítési költségek o Költséges karbantartás o Dinamika hiánya
10 Analóg irányító rendszer Analóg vezérlők megjelenése on-off és PID vezérlők Jel és jeltovábbítás: o Be- és kimeneti tartomány 4-20 ma o Áthidalható távolság km-es nagyságrend Típus: o Fogadó vezérlők kijelzés, recording, miniature o Direct-connected controllers blind, kijelzés, terepi mounting Vezérlési módok: o Kézi o Proporcionális o Integráló o Differenciáló Előnyök: o Alacsony telepítési költség o Alacsony karbantartási költségek o Dinamikus választképes adni Hátrányok: o Veszélyes környezetben nem használhatók o Speciális alkalmazások hiánya
11 Digitális irányító rendszer Digitálisvezérlők lelke Mikroprocesszorok Jel és jeltovábbítás: o Be- és kimeneti tartomány 4-20 ma, RS-422, RS-485, Fieldbusok o Működési távolság km-es nagyságrend Típusai: o Helyi vezérlők kompakt digitális vezérlők o Konfigurálható távoli elérésű vezérlők SCADA és DCS rendszerek része Vezérlési módok: o Kézi, arányos, integráló, differenciáló o Fejlett vezérlési rendszerek (fuzzy, NN, MB) Előnyök: o Kifinomult vezérlési módszerek o Digitális információk az operátoroknak o Konfigurálható Hátrányok: o Drága o Bonyolult o Betanítás szükséges
12 Programmable Logic Control PLC vezérlés Mikroprocesszor alapú univerzális vezérlőberendezések, amelyek gépek, berendezések, gyártástechnológiai készülékek rugalmas irányítására alkalmasak. Olyan programozható elektronikus vezérlések, melyek csak logikai műveleteket tudnak végezni, vagyis a logikai műveleteket, döntéseket ez a rendszer végzi el. Belső sínrendszer RT óra μp ROM memória RAM memória Illesztő egység Illesztő egység Digitális bemenetek Digitális kimenetek Programozókészülék Kezelőkozol (pl. PC) Kétállapotú jeleket fogad U bemenet pl. 24 V DC, 230 V AC Bemenetek száma: 8 vagy n x 8 Kétállapotú jeleket ad ki Kontaktus, tranzisztor, kimenetek stb. Kimenetek száma: 8 vagy n x 8 Tápegység Analóg bemenet Analóg jelet fogad U bemenet pl V DC Bemenetek száma: 1 vagy 2, AC Analóg kimenet Analóg jelet ad ki U kimenet pl V DC Kimenetek száma: 1 vagy 2, 4
13 PLC típusai és feladatai A programozható vezérlők alapfeladatai: o A bemenetek állapotának beolvasása. o A vezérlési algoritmus végrehajtása, az aktuális adatokkal. o Az eredmény kivitele a kimenetekre. Típusai (felépítés szerint) o Kompakt Kis helyigényű Ipari tokozás Kis mértékben módosítható a hardver o Moduláris Kisebb egységekből épül fel Jól konfigurálható Összetettebb feladatok megoldására
14 PLC legfőbb jellemzői Hardverjellemzők: o Kompakt kialakítás: fix számú bemenet, kimenet o Moduláris kialakítás: változtatható számú be- és kimenet, bővíthető o A digitális be- és kimenetek típusa, száma, o Az analóg be- és kimenetek típusa száma (ha van), o A program memória nagysága o A működési (program végrehajtásidő), stb. A szoftverjellemzők, azaz a vezérlővel megvalósítható alapfeladatok: o logikai műveletek (ÉS, VAGY, Kizáró-vagy, Negálás, stb.) o számlálási feladatok, o időzítések kezelése o a programozási nyelv (létradiagram, funkcióblokk, stb.). o programozást támogató környezet (programfejlesztő készülék)
15 PLC legfőbb jellemzői Előnyök: o Megbízhatóság, üzembiztosság o Ellenálló szerkezeti kialakítás o Tárolt program könnyen módosítható o Kisebb karbantartási költség o Egyszerű üzembe helyezés o Gyors működés Kimenetek írása Bemenetek beolvasása Program végrehajtása Egy letapogatási ciklus Hátrány: o Szaktudást igényel CPU önteszt és öndiagnosztika lebonyolítása Megszakítások és kommunikáció kezelése
16 Siemens rendszer PLC-re épülő irányító rendszer
17 AFKI rendszer Ethernet Ethernet PLC-re épülő irányító rendszer Érintő képernyő 1. ISCO pumpa WIFI Tablet HDMI+USB RS232 RS232 PC 2. ISCO pumpa Router DIO Termosztát GSM PLC Gateway DIO RS232 Szerver Motor vezérlő Köpeny nyomás pumpa Nyomás távadó
18 PC vezérlések o DDC Direct Digital Control Közvetlen digitális vezérlés o SCADA - Supervisory Control And Data Acquisition Systems Felügyeleti vezérlő és adatgyűjtő rendszer o DCS Distributed Control System Elosztott folyamatirányító rendszer o FCS Field Control System Terepi irányító rendszer
19 DDC - Direct Digital Control A hagyományos folyamatirányító rendszerek legfontosabb jellemzői: o analóg jeltovábbítás ma jel, o digitális jelek - külön vezetéken o irányítás a központi műszerszobából, o központi adatfeldolgozás, o szabályozás, alarm, trend és egyéb funkciók a központból. A számítógépes folyamatirányítás megjelenése Szabályozó, vezérlő és felhasználói interfész Központi műszerszoba Technológia Terepi eszközök Távadók, beavatkozók
20 DDC - Direct Digital Control Terepi eszközök Szabályozó, vezérlő és felhasználói interfész Központi műszerszoba Technológia CPU RAM EPROM XTAL CPU RAM EPROM XTAL Beavatkozó Távadó
21 Supervisory Control And Data Acquisition Systems - SCADA Feladatai o jelek összegyűjtése a terepi eszközöktől, érzékelőktől, beavatkozóktól PLC-k segítségével o Információk kezelése, feldolgozása o Adatbázis létrehozása o Felügyeli a folyamatot HMI o Kiszolgálja adatokkal a kezelő személyzetet. OPC szoftverek Server DBMS HMI - Human Machine Interface RTU RTU - Remote Terminal Unit RTU MTU - Master Terminal Unit OPC OLE for Process Control (Object linking and embending) DBMS Database Management System PLC PC
22 Supervisory Control And Data Acquisition Systems - SCADA SCADA rendszer begyűjti az áramlás és szint adatokat és elküldi a munkaponti értéket a PLC-hez ions/industrial_networks/scada.shtml Áramlási adatok Adatbázis Kommunikációs busz Adatok a szivattyú vezérléséhez Áramlásmérő Szint adatok Adatok a szelep vezérléséhez Szivattyú PLC1 összehasonlítja mért áramlásértéket a munkapontival és változtatja a szivattyú sebességét Szintérzékelő Szelep PLC2 összehasonlítja mért szintértéket a munkapontivalés igény szerint változtat az áramlás nagyságán a szeleppozíció módosításával
23 DCS Distributed Control System Megjelennek az intelligens egységek DCS - Osztott intelligenciájú irányítórendszer A korszerű, részlegesen elosztott folyamatirányító rendszerek: o megjelenik néhány szabályozó, vezérlő kártya, o az intelligens egységek bent kerülnek elhelyezésre, o nagyobb a megbízhatóság, o könnyebb a kezelés. Szabályozók, vezérlők, I/O modulok Felhasználói felület DCS konzol Központi műszerszoba Technológia Terepi eszközök Távadók, beavatkozók
24 DCS egységek és feladataik Távadó Egy paraméter mérése Digitális kijelzés, analóg távadás Vezetékes csatlakozás (1 pár) DCS Analóg-digitális átalakítás PID algoritmus futtatás Digitális-analóg átalakítás Jel fogadás távadótól Jel kiadás végrehajtó elemre Számítási feladatatok Beavatkozó egység Egy analóg jel kezelése Pozicionálás Vezetékes csatlakozás (1 pár)
25 DCS-ek fejlődése Első generáció Második generáció (Csillag struktúra) Central Computer -2 Központi számítógép Central computer Helyi vezérlő egység Local Control Unit LCU Central Computer -1 LCU 3 LCU 4 LCU n Tulajdonságok: o Analóg I/O száma max. 32 csatorna o Digitális I/O száma max. 256 o Távolság: max. 300 m o Point to point kapcsolat LCU 1 LCU 2 LCU 2 LCU 4 Tulajdonságok o PLC-ék kapcsolódnak a rendszerhez o Egynél több számítógép o Kifinomult szoftver o Összetett rendszer LCU n
26 DCS főbb elemei Controllers Workstation Networks Programs Control File, Control Station, etc. operator, engineering, programming control, information operating, HMI, MMI (IFIX), PI, Advanced control,stb Operator & Engineer Interface Distributed Control System Local Area Network Gateway Mainframe PLC Control Subsystem I/O Database Manager Gateway I/O
27 FCS Field Control System Mik az előzmények? o az igényoldal nagyon elszemtelenedett o mikroprocesszorok elterjedése, o hálózat, o SW technológia, o számítógépgyártók marketing stratégiája. Felhasználói felület DCS konzol Központi műszerszoba Technológia Terepi eszközök Távadók, beavatkozók, szabályozók, alarm, trend
28 FCS Field Control System Szabályozás a terepen DCS Jel fogadás távadótól Jel kiadás végrehajtó elemre Számítási feladatatok Beavatkozó egység Digitális jel kezelése Pozicionálás PID algoritmus az eszközben Hálózati kommunikáció Távadók Több paraméter mérése Teljesen digitális távadás PID algoritmus az eszközben Hálózati kommunikáció
29 Gyártók és termékek Gyártó ABB Új rendszerek Termék Advant Industrial IT Yokogawa Centum 2000 Siemens PCS 7 Honeywell Emerson Experion DeltaV Régi rendszerek Gyártó Termék Westinghouse WDPF Leeds & Northrup MAX1000 Toshiba TOSDIC CIE Siemens Simatic
30 DeltaV rendszer DeltaV rendszer Hosztok Vezérlők Nagy sebességű hálózat Busz vagy közvetlen kapcsolat Terepi eszközök

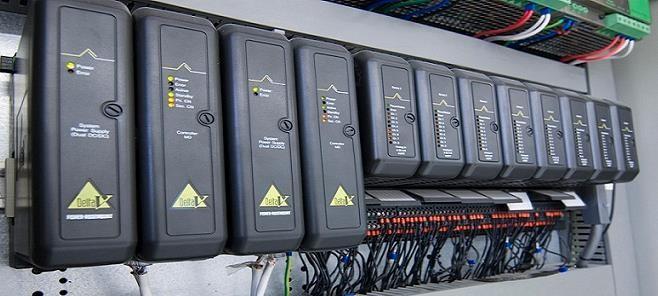

31 Moduláris DeltaV PS CU AI AO DI DO FF PB ASi PS Power Supply tápegység DO Digital Output digitális kimenet CU Control Unit vezérlőegység FF Foundation Fieldbus FF kártya AI Analog Input analóg bemenet PB Profibus Profibus kártya AO Analog Output analóg kimenet ASi Actuator-Sensor interface ASi kártya DI Digital Input digitális bemenet
32 Siemens megoldása

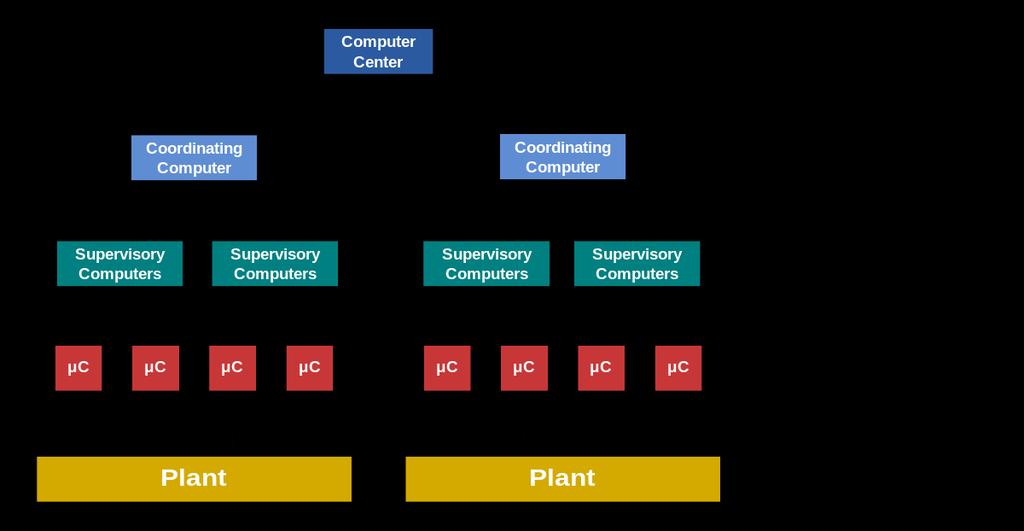

33 Teljes DCS hierarchia Számítógép központ Termelés tervezés Koordinációs számítógépek Termelés vezérlés Felügyeleti PC-k Üzem felügyelet Közvetlen vezérlés Terepi szint
34 Honeywell Experion LX Vállalati Információs Hálózat Irányítástechnikai Hálózat Terepi irányítás

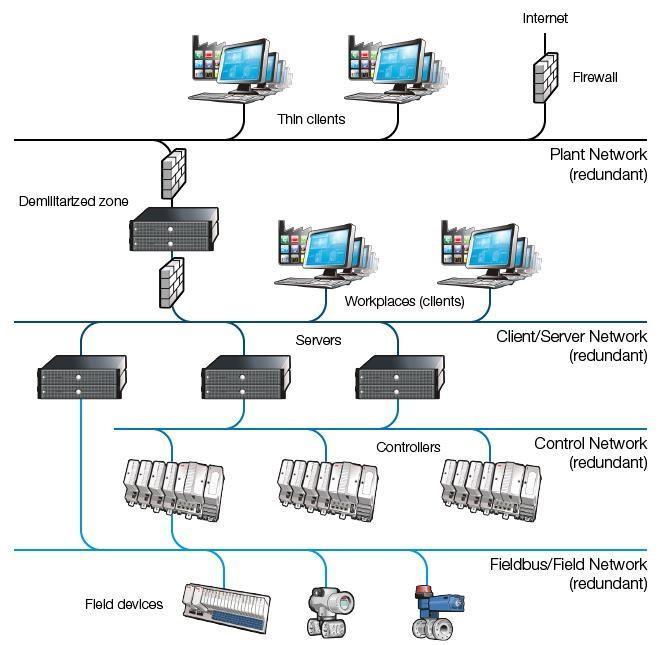

35 ABB 800xA Vállalati Információs Hálózat Üzemi felügyelet Redundáns kliens/szerver hálózat Irányítástechnikai hálózat Terepi irányítás
36 Ethernet elemei o Repeater o Hub o Switch o Bridge o Router o Gateway
37 Jelismétlő (repeater) Kliens Kliens Nyomtató Vékony ethernet Jelismétlő Vékony ethernet Kliens Kliens o Jellemzők: Jelerősítő funkciót lát el Nem végez hálózati menedzselést Nincs protokoll átalakítási funkció Nincs útvonalválasztás
38 Hub A szervertől küldött adatcsomag eljut az összes klienshez a hub-on keresztül. o Jellemzők: Jelismétlő csillag topológiában Broadcast-ot támogató eszköz, ahol egyik ad többi vesz Nincs protokoll átalakítási funkció Nincs útvonalválasztás

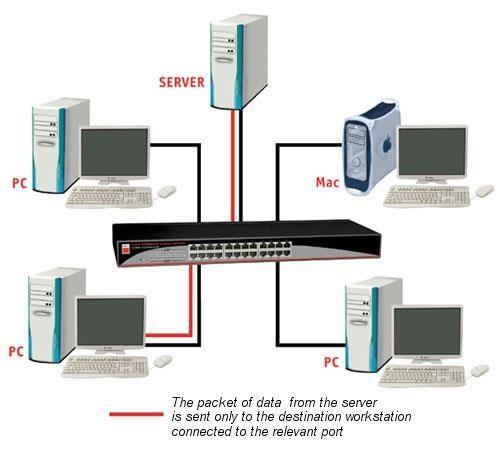

39 Switch (Kapcsoló) A szervertől küldött adatcsomag csak a megcélzott eszközhöz jut el. o Jellemzők: Elektromos kapcsolóelem Ugyanabban a csillag vagy busz topológiában több switch is helyet kaphat Menedzselhető Leváltották a hubokat Címek alapján hozza meg a döntést
40 Hálózati híd (Bridge) Különböző csillag topológiájú szegmensek intelligens, programozható hálózati eszköze. o Feladatai: Tanulás Adatáramlás biztosítása Konfigurációs lehetőség biztosítása Szűrés külső betörések elleni védelem Más protokollt használó rendszerekkel is képes kommunikálni
41 Útválasztó (Router) A szegmens C D E o Feladatai: Redundancia biztosítása A Szegm. C F G H I B Szegm. Valós utak: CD; CF; CJ Hibás út pl.:cl útvonalválasztás Előre programozott útvonalak kiválasztása Bizonyos mennyiségű információ tárolására képes Programozható Különböző OS-ek kezelése Menedzsment J F G K H L B szegmens I
42 Átjáró (Gateway) Ethernet HART o Feladatai és tulajdonságai: Programozható Különböző OS-ek futtathat Különböző protokollok kezelése Nagyobb számítógépes hálózatok összekapcsolása
43 Mi a távadó? A távadók feladata, hogy vagy a vizsgált folyamat jellemzőinek egy folytonos jeltartományát érzékeljék és feldolgozható folytonos jeltartománnyá alakítsák át, vagy kétállapotú logikai jel formájában információt közöljenek a berendezés állapotáról, helyzetéről, illetve a technológia folyamat jellemzőinek értékéről.
44 Távadók fejlődése o C generáció Analóg működésű, szabványos (0/4-20mA, 0/2-10V) analóg áramjelű, vagy feszültségjelű távadók, végrehajtók. Legelterjedtebb megoldás. o D generáció Digitális működésű, egyen analógjelre ültetett frekvenciamodulált analógjelű (smart) távadók, végrehajtók. A szabványos egyen analógjel egy-, a frekvenciamodulált analógjel kétirányú. ±0.5mA o E generáció Olyan digitális távadók, végrehajtók, amelyek jelei digitális terepi buszon közlekednek. A terepi buszon kétirányú a kapcsolat, az eszköz nem csak alapfeladatát látja el, hanem automatikusan vagy lekérdezésre az állapotáról is küld információt.
45 Távadók legfontosabb jellemzői o Pontosság: o abszolút o relatív o Hibák: o linearitás o offszet o erősítés o nulla o Tápegység: o teljesítmény felvétel o érzékenység o disszipáció o o o o Méréstartomány: o fix o változtatható o konfigurálható Ismétlőképesség Érzékenység Hőmérséklet tartomány: o o működési tárolási
46 Analóg és digitális távadók felépítése Analóg 4-20 ma Digitális digitális kommunikáció Többparaméteres digitális kommunikáció Jelfeldolgozó egység Érzékelő Kommunikációs e. Mikroprocesszor A/D átalakító Jelfeldolgozó egység Érzékelő Kommunikációs e. Mikroprocesszor A/D átalakító AMUX Jelfeld. e. Jelfeld. e. Jelfeld. e. Érzékelő Érzékelő Érzékelő
47 Szabványos kimenetek Analóg Digitális Áram o 4-20 ma o 0-20 ma o 0-5 ma Feszültség o 0-10 V o 0-5 V Soros o RS-232 o RS-422 o RS-485 Párhuzamos o IEEE-488
48 Távadók megtáplálása o 4 vezetékes Legelterjedtebb megoldás. 24 Vdc v. 230 Vac távadó 24 Vdc irányító berendezés o 3 vezetékes Közös 24 Vdc tápellátás Közös COM o 2 vezetékes Irányító berendezés sorba van kötve a távadóval
49 Kiválasztási szempontok o Pontosság o Megbízhatóság o Ár o Gyorsaság o Méréstartomány o Alkalmazási körülmények
50 Mérési paraméterek o Mechanikai Pozíció Sebesség Gyorsulás Erő Stressz, nyomás Nyúlás Tömeg, sűrűség Nyomaték Áramlás, áramlási sebesség Alak, érdesség, orientáció Merevség Viszkozitás Hullám terjedés o Villamos o Kémiai fizikai kémiai Töltés, áram Koncentráció Feszültség ph Vezetőképesség Összetétel Amplitúdó, fázis o Hőmérsékleti o Mágneses Mágneses mező Mágneses fluxus Permeabilitás o Hőmérséklet Hővezetés Radioaktív Energia Intenzitás Emisszió Reflexió Transzmisszió
51 Távadók előfordulási aránya a folyamatirányításban Érzékelt paraméter % elmozdulás nyomás áramlás 5-15 tömeg, erő 20 vegyi összetétel 17 szint 7 hőmérséklet 6-10 nedvesség, páratartalom 2-3 egyéb forrás 2. forrás Hőmérséklet Áramlás Nyomás Szint Mennyiség (tömeg, térfogat) Idő Egyebek sűrűség, nedvesség, stb. 50% 15% 10% 6% 5% 4% 6%
52 Jel típusok
53 Jelek a világban Jel: valamely fizikai mennyiség (jelhordozó) egy jellemző értékének alakulása (többnyire időbeli változása). A jelhordozó típusa lehet: o elektromos, o pneumatikus, o fény, o stb. A jelhordozó lehet a jel o nagysága, o frekvenciája, o fázisa, o stb. A jel által átvitt információ és a jellemző érték kapcsolatát a kódolás szabja meg. jel kódolás A jelek csoportosítása: o analóg o digitális kód Jel (vagy információ) dekódolás
54 Értékkészlet szerint Jelek felosztása Időbeni lefolyás szerint Példa AMPL. \ IDŐ FOLYAMATOS DISZKRÉT FOLYTONOS T0 Legtöbb fizikai v. kémiai állapothatározó (pl.: nyomás, hőmérséklet) DISZKRÉT A/D átalakító jele T0 BINÁRIS kapcsoló T0
55 Jelek felosztása o Értékkészlet szerint: o Folytonos: értékkészletük összefüggő tartomány. o Diszkrét: csak kitüntetett értékeket vehetnek fel o Bináris: o diszkrét jelek speciális esete o csak két különböző értéket vehet fel o Időbeni lefolyás szerint: o Folyamatos: vizsgált időintervallumon belül bárholt meghatározható. (pl.: analóg műszerek) y=f(t), tϵr - < t < t: időváltozó o Diszkrét vagy szaggatott: csak kitüntetett időpontokban (mintavételezéskor) ismert az értéke. (pl: digitális műszerek) y=f[k], kϵz kϵ [-,, -1, 0, 1, 2,, ] k: diszkrét idő
56 Jelek osztályozása Villamos jelek Determinisztikus (meghatározott) Periodikus (ismétlődik) Nem periodikus (nem ismétlődik) Szinuszos Általános periodikus Kvázi periodikus Tranziens Sztochasztikus (nem meghatározott)
57 Jelek osztályozása o Meghatározottság szerint: o Determinisztikus: egyértelműen, meghatározott időfüggvénnyel megadhatók. Az y(t) (y[k]) jel determinisztikus, ha értékét minden t időpillanatra előre ismerjük. Pl.: y(t) = t vagy y[k] = sin[k] o Sztochasztikus: Idő függvénnyel nem megadható jel. Általában a rendszerben fellépő zajok, zavarások okozta véletlenszerű hatások miatt a jel ebben az esetben csak valószínűségszámítási módszerekkel írható le. Az y(t) (y[k]) jel sztochasztikus, ha időfüggését nem ismerjük előre, de meg tudjuk határozni bizonyos statisztikai jellemzőit. Pl.: Tipikus sztochasztikus jelek a különböző zajok. Melyek időfüggvény formájában nem adhatók meg, de statisztikai tulajdonságaik ismertek.
58 Jelek osztályozása o Szinuszos jel t = A sin(2 1t + ) Amplitudó (A) g(t) t Periódusidő (T) Frekvencia: f = 1 T Körfrekvencia: ω = 2пf1
59 Jelátalakítók Mérő-átalakító (érzékelő, szenzor): A nem villamos mennyiséget érzékelve azzal arányos jelet állít elő. Pl.: p - I Mérendő jel Fizikai mennyiség Jelváltó: Egy fizikai mennyiséget azonos típusú mennyiséggé alakít. Pl.: erősítő, transzformátor, fogaskerék, stb. Fizikai mennyiség Azonos típusú fizikai mennyiség
60 Hőmérséklet mérés
61 Fázisdiagram
62 Hőmérséklet skála Skála megnevezése Beosztás Jég olvadáspontjának hőmérséklete Forrásban lévő víz feletti vízgőz hőmérséklete Celsius C 100 C Kelvin ,16 K 373,16 K Fahrenheit F 212 F Réaumur 80 0 R 80 R
63 Celsius skála 1064,43 C Arany dermedéspontja 0,01 C Víz hármaspontja 231,9681 C Ón olvadáspontja -218,789 C Oxigén hármaspontja 1539 C Vas olvadáspontja (pontatlan) -182,962 C Oxigén forráspontja 1773 C Platina olvadáspontja -259,34 C Hidrogén hármaspontja
64 Szabványos ellenállás hőmérő Platina használatának okai: IEC 751 alapján Platina ellenállás-hőmérő o Kémia ellenálló-képesség o Hőmérséklet állandója kellően nagy ahhoz, hogy mérhető ellenállás változás produkáljon a hőmérséklet változásával o Megmunkálás nem befolyásolja a próbatest ellenállását o Közel lineáris összefüggés a hőmérséklet és a ellenállás között R Bt 2 + oc) t 3 t = R o [1 + At + C(t -100 ] A = 3, o C -1 B = - 5, o C -2 C = - 4, o C -4 α = (R R o ) 100 R o értéke 0,00385 oc -1, R 100 az ellenállás 100 o C -on, R o az ellenállás 0 o C -on. Számításoknál használjuk a pontos értéket: 0, o C -1
65 Ellenállás mérés módszerei o Az ellenálláson átfolyó áram és a kapcsain észlelhető feszültségesés mérése (Volt-Amper mérés). o Az ellenállás mérésére szolgáló mérőhidak használatával o Ohmmérők ellenállásméréshez kidolgozott olyan kapcsolások, amelyekkel az ismeretlen ellenállás értéke közvetlenül a műszerről leolvasható.
66 Ellenállás mérés I. o Az ellenálláson átfolyó áram és a kapcsain észlelhető feszültségesés mérése (Volt-Amper mérés). I A U V R t R U U 1 = R t R + I U / I R 1 Ru
67 Ellenállás mérés II. (2 vezetékes mérés) o Az ellenállás mérésére szolgáló mérőhidak használatával A R v R t R R 1 v G D R N C R 2 Pontos értéke: R 1 R SZ Számított érték: R t R N R t R N 2R R v 2 R 2 R 1 B R mérendő t Minden ellenállás ismert (R 1, R 2, R SZ, R N ) Egyenfeszültség megtáplálás DB pontok egyen potenciálon (R N állításával) G zérust mutat Híd kiegyenlített R v mérési hibát okot vezetékek melegedése
68 Ellenállás mérés III. (3 vezetékes mérés) o Az ellenállás mérésére szolgáló mérőhidak használatával hőmérséklet kompenzálás R v R t R v R 1 R t R v R R R2 N v R v R 1 R 2 R t R v R N R v R 1 G R t RN v R 1 R R 1 1 R 2 R 2 R N R 2 o R v kiesik, ha R 1 és R 2 egyenlő (arányellenállások) o Bekötésnél R t és R N soros kapcsolásban
69 Ellenállás mérés IV. (4 vezetékes mérés) o Az ellenállás mérésére szolgáló mérőhidak használatával R t R v1 I m o A feszültségérzékelő kapcsokon nagy belső ellenállású (R be 10 7 ) műszerrel mérjük az R t ellenálláson eső feszültséget. o R v3 és R v4 vezeték-ellenállások nem okoznak R v3 feszültségmérési hibát, mivel a rajtuk folyó áram V A rendkívül kicsi na- A nagyságrendű. o R v1 és R v2 -n eső feszültséget pedig nem mérjük, mivel R v4 a feszültségérzékelő kapcsok közvetlenül az R t -n vannak elhelyezve. o Az R v ellenállások értékeinek eltérése a mérés pontosságát nem befolyásolja. R v2 Bemeneti fokozat
70 Ellenállás mérés V. o Ohmmérők ellenállásméréshez kidolgozott olyan kapcsolások, amelyekkel az ismeretlen ellenállás értéke közvetlenül a műszerről leolvasható. I R b ma Folyó áram: Műszer kitérés: U I R b R t ku ki R b R t U R t k: műszerállandó Soros ohmmérő kapcsolás (állandómágneses műszer) U áll. és R b áll. α = f(r t )
71 Hőelem v. termoelem működése o Hőelem hatás Seeback effektus (Thomas Seeback ) Két különböző vezetőből álló áramkörben hőelektromotoros feszültség jelenik meg, ha a vezetők illesztései különböző hőmérsékleteken vannak. Hőmérséklet növekedésével különbözőképpen nő a két anyagban töltéshordozók mozgékonysága. Melegebből töltéshordozók vándorolnak a hidegebb felé. = U T 1 és T 2 hideg és meleg forrpontok hőmérsékletei a,b,c anyagállandók E megjelenő feszültség o Peltier hatás Ha a hőelemen áram folyik, hőátvitel következik be a melegebb illesztéstől a hidegebb felé.
72 Hőelemek alkalmazási tartományai Jel Összetétel Hőmérséklet tartomány B E J K Platina-30% -Platina-6% Ródium Chromega - Konstantán Vas - Konstantán Chromega - Alomega 0 C C 600 C C 1200 C C -260 C C 350 C C -200 C C 500 C C -260 C C 300 C C 850 C C Jel Összetétel Hőmérséklet tartomány N R S T Nikkel króm ezüst ötv. - Nikkel ezüst ötv. Platina-13% Ródium - Platina Platina-10% Ródium - Platina Réz - Konstantán -260 C C 500 C C -40 C C 550 C C 1150 C C -40 C C 550 C C 1150 C C -260 C C
73 Alkalmazás K típusú a legnépszerűbb Hidegpont kompenzáció Linearizáció TC Hegesztés (kapacitív kisüléssel) Hidegpont = TC termosztát U a T M T V U a ~ T M - T V Cu
74 Problémák és alkalmazási megfontolások o Csatlakoztatás o Szándékolatlan hőelemképződés o o A hőelem vezetékek meghosszabbításához a hőelem típussal azonos vezetéket kell használni. A csatlakozó dugók és aljzatok a hőelemnek megfelelő anyagúak és polaritásúak legyenek. o Kalibárciós változás o o Szélsőséges körülmények között szigetelés sérülhet Zaj o Kompenzációs vezeték o Kis jel rossz zaj viszony o Speciális vezetékek a hosszabbítás ként o o Csavart ér pár használata Közös modusú zaj kompenzálás

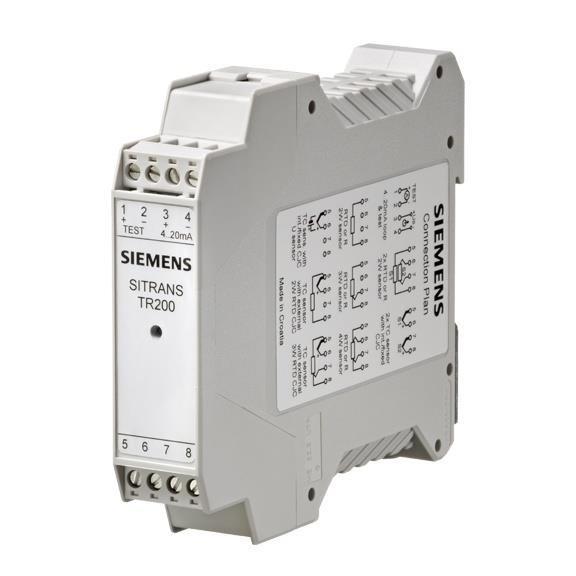

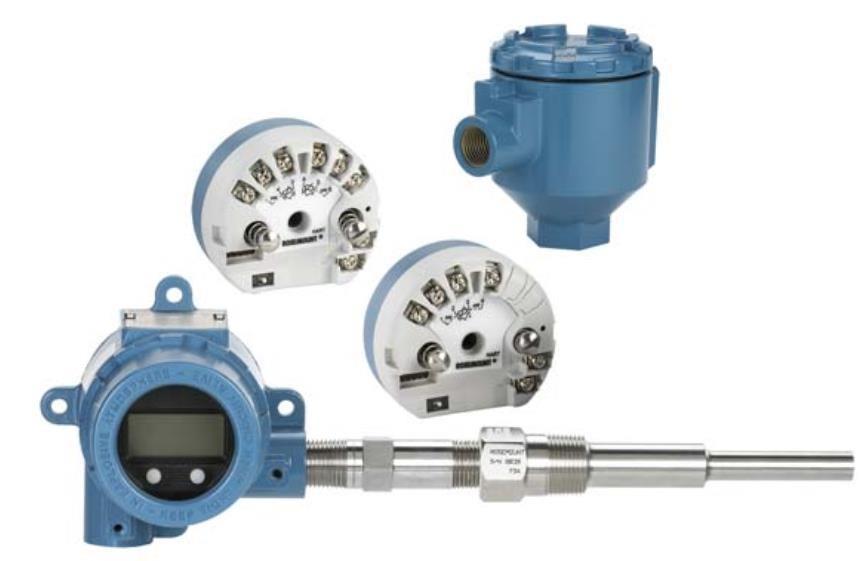

75 Ipari példák SITRANS TR200 DIN rail változat o Méréstartomány o RTD: -200 C 850 C, Hőelem: -200 C 1820 C o mv: , o Érzékelő: RTD vagy hőelem o Kimenet: 4-20 ma (Zöld/piros LED) o Hidegpont kompenzáció: 0, 20, 50, 60, 70 C o Pontosság: tip. 0,25 % o Alkalmazási terület: Univerzális alkalmazás
76 Ipari példák o Méréstartomány: érzékelőtől függő o Érzékelő o RTD: Pt25, Pt50, Pt100, Pt200, Pt500, Pt1000 o TC: B, C, D, E, J, K, L, N, R, S, T, U o Mérés: RTD 2, 3, 4 vezetékes, hőelem, mv mérés o Kimenet: 4-20 ma kétvezetékes kimenet, (TH300 HART) o Pontosság: tip. 0,1%, o Alkalmazási terület o távadó Zone2, Zone1, o érzékelő Zone2, Zone1, Zone0 o Robbanás védett kivitel o II 1G EEx ia IIC T6/T4, PTB 05 ATEX 2040X, II 2G EEx ia/ib IIC T6/T4 SITRANS TH TH200/TH300
77 TH200 belső felépítése
78 TH200 bekötése 4 vezetékes bekötés 2 vezetékes bekötés 3 vezetékes bekötés Kimenet
79 TH200 tokozás Vezeték bevezetés Szerelő fedél Pt100 Rögzítő menet Mérő pogácsa
80 Méréselméleti kiegészítés NÉHÁNY PONT MÁR KORÁBBAN VOLT EMLÍTVE, ITT TALÁN JOBB ÁBRÁK VANNAK.
81 Mérőhálózat legfőbb egységei: forrás mérővezeték műszer Valóságos mérővezeték modellezése: frekvenciafüggő soros és párhuzamos impedanciák miatt a ki- és a bemeneten mért feszültségek és áramok különbözőek. z d z p z p z sl
82 Környezeti jellemzők Klimatikus hatások földrajzi környezet üzemi beépítés szabad tér belsőtér hőmérséklet, napsugárzás por- és vízártalom, páratartalom Robbanásveszély légszennyezés (korrózív közegek) biológia és mechanikai hatások (rezgés)
83 Jellemzése az IP számmal: IP - XY ahol X szilárd test elleni védelem 0-6 Y víz elleni védelem 0-8 Környezeti jellemzők Por-és vízártalom

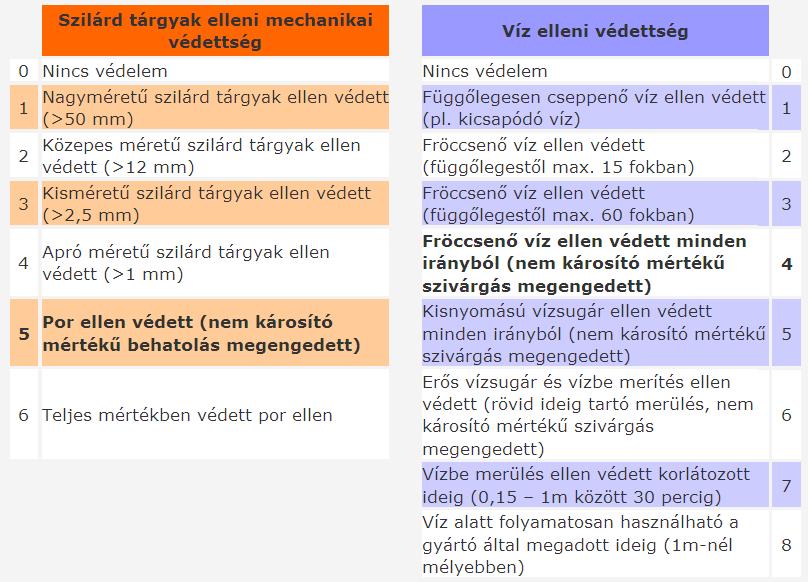

84 IP védettség
85 Méréselméleti alapok Mérési hibák csoportosítása Rendszeres hiba Véletlen hiba Durva hiba
86 Rendszeres hiba Nagysága és előjele meghatározható, így ezzel a mérési eredményt pontosítani lehet Véletlen hiba Időben változó hatást mutatnak, nagyságát és előjelét nem ismerjük. Megadása egy olyan szélességű intervallummal, amelyben a véletlen hibától mentes valódi érték 99,74%-os valószínűséggel benne van. Ezt az intervallumot megbízhatósági, vagy konfidencia intervallumnak nevezzük.
87 Mérési hibák megadása, számítása Abszolút hiba H m p m mért érték p pontos érték Relatív hiba h H p H vagy h% 100 % p Méréshatárra vonatkoztatott relatív hiba (katalógus adat) h v H p v 100% p v - méréshatár
88 Relatív hiba változása a mért érték függvényében h mérés v
89 Példa: (valós érzékelő valós katalógus adataival) Hall elemes áramérzékelő adatai: Méréstartomány: 5 A Méréstartományra vonatkoztatott relatív mérési hiba: < ± 0,4% Mekkora a mérés relatív hibája, ha a. 4,5 A áramot mérünk b. 0,5 A áramot mérünk
90 Példa: (valós érzékelő valós katalógus adataival) A mérés abszolút hibája: H hv pv 0,4 5 0, 02A A mérés relatív hibája: a.) b.) H 0,02 h 100% 100% m 4,5 H 0,02 h 100% 100% m 0,5 0,44% 4%
91 Analóg jelek digitalizálása mintavételezés kvantálás f(t) f(t) f(t 0 ) Q t 0 T mv t t Mintavételezési törvény f mv 2 ( f ) max jel N-1 2 N-2 2 N
92 LSB Least Significant Bit (kvantum) MSB Most Significant Bit FS Full Scale U LSB = U FS / 2 n U MSB = U FS / 2 Példa: 12 bites átalakító maximális bementi feszültsége 10 V. U FS = 10 V U MSB = 10/2 =5 V U LSB = 10/2 12 =10/4096 = 2,44 mv
93 Kvantálási hiba Abszolút kvantálási hiba: Relatív kvantálási hiba: Példa: H Az előző példában használt átalakítóval mérünk 8 V-ot. h Q U Q 2 2 HQ 100% U Q 1 LSB x H h h Q Q Qv 2,44mV 1,22mV 2 3 1, % 0,015% 8 H 3 Q 1, % 100% U 10 FS 0,0122%
94 Az előző példában használt átalakítóval mérünk 50 mv-ot. Abszolút kvantálási hiba: Méréshatárra vonatkoztatott kvantálási hiba: U LSB 2,44mV HQ 1, 22mV 2 2 Relatív hiba: h Qv h Q 1, , , ,0122% 100% 2,44%
95 Végezzük el az előző méréseket egy 16 bites átalakítóval. Abszolút kvantálási hiba: Méréshatárra vonatkoztatott kvantálási hiba: H Q U 2 LSB V Relatív hiba: h Qv H U Q FS 100% , % h Q % 9,5 10 % 8 h Q , % 0,152%
96 A digitalizálás elektronikus áramkörei Felbontás idő tartományban: Mintavételezés Eszköze: Mintavevő-tartó áramkör Felbontás amplitudó tartományban: Kvantálás Eszköze: Analóg-digitál átalakító
97 Mintavevő / tartó áramkör (Sample & hold - S/H) Feladata: mintavételezés és a vételezett minta tartása a feldolgozásig
98 Mintavevő / tartó áramkör (Sample & hold - S/H)
99 Mintavevő / tartó áramkör Összefüggés a kondenzátor kapacitása, a mintavételezési idő és a tartási drift között Kondenzátor Mintavételezési idő Tartási drift 10 nf 20 µs 3 mv/s 1 nf 4 µs 30 mv/s 100 pf 3 µs 200 mv/s 25 pf 170 ns 5 V/s 10 pf 10 ns 50 V/s
100 Analóg -digitál átalakító Feladata: az S/H áramkör kimenetéről érkező jel digitalizálása A/D átalakítók csoportosítása közvetlen közvetett számláló kétoldali párhuzamos U/t U/f közelítéses
101 Digitál analóg átalakítás Q 0 R 0 Q 1 R 1 Q 2 R 2 Q 3 R 3 R v U be = 1 V + U ki Rv = 8 k R3 = 8 k R2 = 4 k R1 = 2 k R0 = 1 k - Q 0 Q 1 Q 2 Q 3 -U ki
102 Létrahálós D/A átalakítás
103 Létrahálós D/A átalakítás
104 Számláló típusú A/D U ref U x + U x > U ref _ A D Alacsony sebesség Gyenge technikai jellemzők Alacsony ár Elavult megoldás Számláló regiszter & Digitál kimenet START Vezérlő READY
105 Kétoldali közelítéses A/D U x + U[V] 8 bites átalíkótó mûködése U ref _ 10 A D U x =7.8 V 5 Regiszter Kimenet 1 SAR START Közepes sebesség Megfelelő jellemzők Közepes ár
106 P á r h u z a m o s A / D
107 Párhuzamos 3 bites átalakító: A/D 3 U 2 1 U 2 5 U 2 7 U 2 LSB 9 U 2 LSB 11 U 2 13 U 2 LSB U x LSB LSB LSB LSB Ux C 1 C 2 C 3 C 4 C 5 C 6 C 7 Kód U x U x U U 1 U 2 x x U U x 3 U 2 x LSB 5 U 2 7 U 2 9 U 2 11 U 2 13 U x U LSB 2 LSB LSB LSB LSB LSB Nagy sebesség Nagy megbízhatóság Magas ár 2 n -1 db nagy teljesítményű komparátor
108 Kétszeresen integráló A/D U x 1 R - -U ref 2 K K2 c 1 & Számláló Vezérlő Digitális kimenet U ki U t ref t x t U ki tref Rc tx U x Uki U Rc t t x ref Uref U x Rc Rc tx U x Uref t ref ref
109 Kétszeresen integráló A/D Lassú működés Nagy pontosság Alkalmazás: digitális műszerekben Alkatrész öregedés kiküszöbölése
110 Feszültség-frekvencia A/D Frekvencia kimenet Könnyen és egyszerűen továbbítható nagy távolságra
111 A/D átalakítók hibái Javítható hibák: 1. Offset hiba 2. Erősítési hiba Nem javítható hibák: Linearitási hiba 4. Kódkiesés
112 Hőmérsékletmérés F O R R Á S : K É Z I KÖ N Y V H Ő E L E M M E L É S E L L E N Á L L Á S - H Ő M É R Ő V E L T Ö R T É N Ő M É R É S H E Z. T C M É R É S T E C H N I K A K F T.
113 Szabványos hőmérséklet érzékelő skála 1927 ITS-27 oxigén forráspontja (-200 C) arany dermedéspontja (+1065 C) között kalibrálás: 0 C-on, O, H 2 O és S forráspontján 1990 ITS-90 (16 fixpont) H hármaspont -259,3467 C H Forráspont 2 különböző nyomáson -256,115 C; -252,88 C Ne, O, Ar, Hg, H 2 O hármaspont -248,59 C, -218,79 C, -189,34 C, -38,83 C, 0,01 C Ga olvadáspont 29,7646 C In, Sn, Zn, Al, Ag, Au dermedéspont 156,59 C, 231,93 C, 419,53 C, 660,32 C, 961,78 C, 1064,18 C Cu dermedéspont 1084,62 C
114 RTD mérőkör
115 3 vezetékes RTD mérőkör
116 4 vezetékes RTD mérőkör
117 Z U I Impedancia mérése A valóságos ellenállás frekvenciafüggő. Ha váltakozó áramon használjuk, figyelembe kell venni, hogy van induktivitása és kapacitása. A valóságos ellenállás helyettesítő kapcsolása: R L S c p R p LS - ellenállástekercs induktivitása cp - szórt kapacitás Rp - az ellenállás sarkai között fellépő szivárgási ellenállás
118 Impedancia mérése Volt- és ampermérővel I A A R a R V R a R V R V R U U V I 1 2
119 Impedancia mérése Közvetlenmutatós ohmmérővel 1. Állandó áramot hajtunk és mérjük a feszültséget I R x V U x =I R x mivel I állandó, U x egyenesen arányos R x -szel Digitális műszerekben alkalmazzák
120 Impedancia mérése Közvetlenmutatós ohmmérővel 1. Állandó feszültséggel táplálunk és mérjük az áramot A U R x I x U R x mivel U állandó, I x fordítottan arányos R x -szel Hiperbólikus skála, amely a közepén a legpontosabb. R X = 0 esetén max R X = esetén = 0 Analóg műszerekben alkalmazzák
121 Impedancia mérése Nullmódszer: Wheatstone-híd Kiegyenlítés feltétele: U R 1 R x U 0 U x U 3 R 2 R 3 Ha U X = U 3, akkor U 0 = 0 U 0 R R X R X R R R R X R R 3 R R R R X 1 R U 0 mérése nagyérzékenységű nullindikátorral történik. 3 2
122 Impedancia mérése Egyenáramú hidak pontossága függ: - nullindikátor érzékenysége - kiegyenlítő elemek pontossága - hőhatások, termofeszültségek - kis ellenállások esetén a bekötő vezetékek ellenállása - nagy ellenállások esetén aszivárgóáramok Általában h<0.5%.
123 Nyomás mérés
124 Nyomásmérés Legfontosabb jellemzők o Mértékegységek o Pa=N/m 2, 1 bar=10 5 Pa, psi pound/inch 2, 14,5 o psi=1 bar Pa, MPa, Kpa, bar, torr, atm, psi, g/cm 2, inh2o, mmh 2 O, fth 2 O, inhg, mmhg o Nyomás, nyomáskülönbség, vákuum o relatív gauge és abszolút nyomástávadók o Közvetlen nyomásmérők (múlt és jelen) o U csöves manométer, ferdecsöves manométer o merülőharangos, billenőgyűrűs, dugattyús o Indirekt nyomásmérők (távadó alapelvek) o Bourdon csöves, csőmembrános, diafragma típusú mérőeszközök
125 Nyomástávadók o Kapacitív nyomástávadó o Egy elektródás, két elektródás Távadók, átalakítók o Induktív nyomástávadó o Linear Variable Differential Transducer o Rezisztív típusú nyomástávadó o Nyúlásmérő bélyeges, piezorezisztív o Nyomáskülönbség mérők o Felépítés, jellemzők o Nyomás és nyomáskülönbség mérők beépítési lehetőségei o Gőz, gáz és folyadék mérése, csaptelepek használata

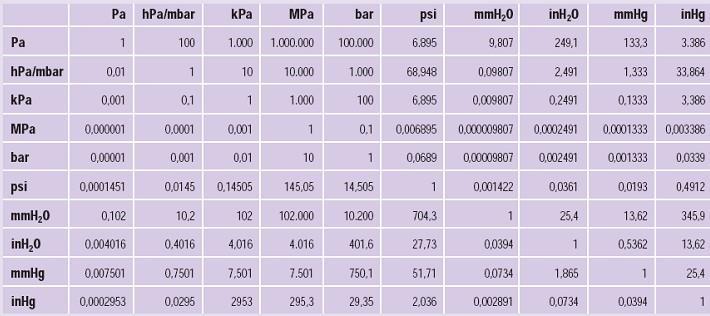

126 Mértékegységek Átszámítási táblázat

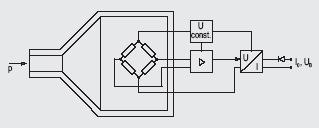

127 Tipikus felépítés Siemens DS III érzékelő P Si membrán Piezorezisztív érzékelő Tartó cső Si hordozó Hőmérséklet érzékelő Piezorezisztivitásnak nevezzük azt a jelenséget, amikor a vezető vagy félvezető anyag mechanikai deformációk hatására megváltoztatja elektromos ellenállását.
128 Cella kialakítás érzékelő _ + elválasztó membrán membrán
129 Túlterhelés védelem dp 0 100% túlterhelés elválasztó membrán érzékelő P+ P- P mérő membrán

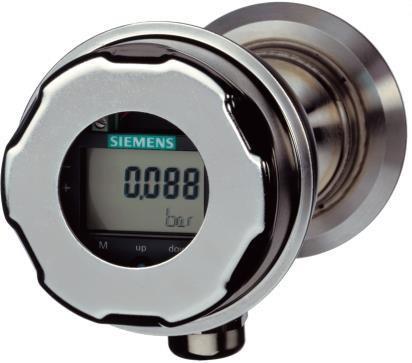

130 Távadó családok Kompakt sorozat P200 sorozat DS III sorozat DP250 P280 sorozat P300 sorozat
131 Relatív és abszolút nyomástávadók SITRANS P200 o Méréstartomány: 1 60 bar relatív, 1 16 bar abszolút nyomás o Érzékelő o P<1bar: piezorezisztív (SS membrán) o P>1 bar: vékonyréteg nyúlásmérő bélyeg (SS membrán) o Kimenet: 4-20 ma, két vezetékes, vagy 0-10 V, 3 vezetékes (7 ma) o Pontosság: tip. 0,25 %, max. 0,5 % o Alkalmazási terület: energiaipar, gépgyártás, vegyipar, vízművek, hajóipar o Robbanásvédett kivitel: EX II 1/2 G EEx ia IIC T4 o Feléledési idő (response time): < 0,005 s
132 Relatív nyomástávadók kis nyomásra SITRANS P210 o Méréstartomány: mbar relatív nyomás o Érzékelő: piezorezisztív (SS membrán) o Kimenet: 4-20 ma, két vezetékes, vagy 0-10 V, 3 vezetékes o Pontosság: tip. 0,25 %, max. 0,5 % o Alkalmazási terület: energiaipar, gépgyártás, vegyipar, vízművek, hajóipar o Technológiai csatlakozás: G½ male, ¼ -18 NPT male (female), M20x1,5 male, special version
133 Relatív nyomástávadók nagy nyomásra SITRANS P220 o Méréstartomány o 2,5 600 bar relatív nyomás o Kimenet o 4-20 ma, két vezetékes, vagy 0-10 V, 3 vezetékes o Pontosság o tip. 0,25 %, max. 0,5 % o Alkalmazási terület o energiaipar, gépgyártás, vegyipar, vízművek, hajóipar o Robbanás védett kivitel o EX II 1/2 G EEx ia IIC T4
134 Nyomáskülönbség távadók SITRANS P250 Méréstartomány: mbar (0-40 inchh2o) bar (0-363 psi) Érzékelő: piezorezisztív (kerámia diafragma), acél membránnal Kimenet: 4-20 ma két vezetékes, 0-5 V, 0-10 V feszültség kimenet (< 5 ma) Pontosság: 1% Alkalmazási terület: folyadékok és (természetes) gázok mérése, Gyártásautomatizálás, épület automatika, vízipar Robbanás védett kivitel: EX II 1/2 G EEx d IIC T4/T6, PTB 99 ATEX 1160 EX II 1/2 G EEx ia/ib IIC T4/T6, PTB 98 ATEX 2003 Alkalmazás: szűrő eltömődés figyelése szivattyú üzem figyelése
135 Alkalmazási példák S I T R A N S P 2 5 0
136 Bemerülő nyomásmérő MPS Series o Méréstartomány: mh 2 O, o Érzékelő: piezorezisztív, SS membránnal o Kimenet: 4-20 ma o Pontosság: tip. 0,3 % o Alkalmazási terület o olaj és gázipar, hajóipar, vízművek (ivóvizes engedély, OTH engedély) o Robbanásvédett kivitel: EX II 1 G EEx ia IIC T4 o Védettség: IP68
137 Higéniás követelmények Compact Sorozat o Méréstartomány: mbar 0 40 bar relatív és abszolút nyomás o Érzékelő: piezorezisztív, SS membránnal, vákuum védett o Kimenet: 4-20 ma két vezetékes, 0-20 ma három vezetékes o Pontosság: tip. 0,2 % o Alkalmazási terület: o élelmiszeripar, gyógyszeripar, biotechnológia (higiéniai követelményeknek megfelelő) o Robbanás védett kivitel: EX II 2G EEx ib IIC T6 Lehetőségek: o Technológia: max. 200 C o Mérőrendszer vákuum védett o IP65 védettség o Beszerelés: bármilyen helyzetű lehet

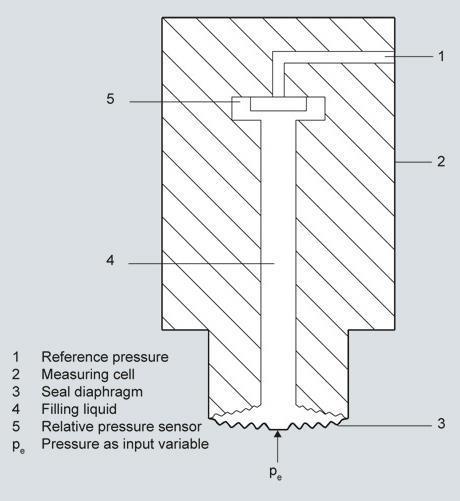

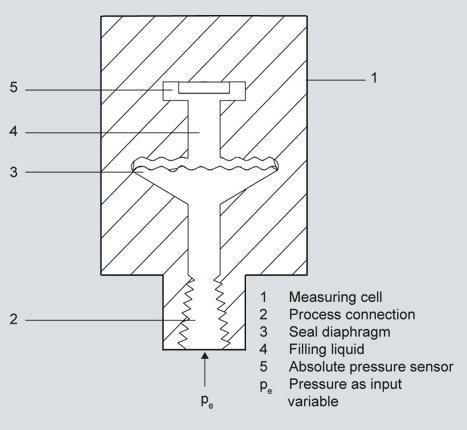

138 Abszolút és relatív nyomásmérés P300 Series o Méréstartomány bar (OR: 600) relatív nyomás, 1 30 bar (100 bar) abszolút nyomás
139 Nagy teljesítményű távadók SITRANS P500 o Alkalmazási terület: o nyomáskülönbség, o áramlás o szintmérés. o Méréstartomány: 1, , mbar, Pstat: 160 bar o Egyéb jellemzők: A DSIII adataival megegyező
140 Elválasztó membránok alkalmazása Felhasználási terület o o o o o o Hőmérséklet magasabb, mint a távadó specifikációja A közeg korrozív A közeg viszkozitása, vagy a szilárd anyag tartalma magas A közeg pulzál A közeg polimerizálódik, vagy kristályosodik mérés közben A folyamat érdekében tisztán kell tartani az érzékelési helyet (gyógyszeripar)
141 Elválasztó membránok Relatív nyomás MK II, P300, DS III, DS III PA Abszolút nyomás P300, DS III, DS III PA, DS IIFF Nyomáskülönbség és áramlás DS III, DS III PA, DS IIFF
142 Nyomás távadók beépítése a mért médium szerint gáz, gőz folyadék dp folyadék
143 Áramlásmérés
144 Alapfogalmak Mértékegységek áramlási sebesség (velocity): [m/s] áramlási arány (flow rate): sebesség felület = m/s m 2 = [m 3 /s] áramlási mennyiség (quantity): áramlási arány idő = m 3 /s s = [m 3 ] tömegáram (mass flow rate): [kg/s] Folyadék energiája Potenciális energia kinetikus energia Nyomási energia Belső energia (hőmérsékletből fakadó) E folyadék = E potenciális + E kinetikus + E nyomási + E belső Viszkozitás dinamikus viszkozitás: kinematikus viszkozitás: = Erő/terület sebesség [Ns/m 2 ] dinamikus v./sűrűség
145 Reynolds szám Reynolds szám Osborne Reynolds: A Reynolds szám az áramló anyagban fellépő tehetetlenségi erők és belső súrlódási erők hányadosa Re D =(v D)/ és = Lamináris áramlás Re < 2500 v D q m áramlási sebesség csőátmérő kinematikai viszkozitás tömegáram dinamikai (abszolút) viszkozitás sűrűség Vegyes áramlás (lamináris/turbulens) 2500 < Re > 4000 Turbulens áramlás Re > 4000
146 Bernoulli egyenlet p 1 p 2 ρ v 2 ρ v 1 Z 1 Z 2 E folyadék = E potenciális + E kinetikus + E nyomási + E belső Z 1 g + v 12 /2 + p 1 /ρ + I 1 = Z 2 g + v 22 /2 + p 2 /ρ + I 2 ha I 1 =I 2 (állandó hőmérsékleten), akkor Z 1 g + v 12 /2 + p 1 /ρ = Z 2 g + v 22 /2 + p 2 /ρ ha ρgz és ρgz elhanyagolható 1 2 ρ v 12 /2 + p 1 = ρ v 22 /2 + p 2 Dinamikus nyomás Statikus nyomás v p Z I áramlási sebesség [m/s] nyomás [N/m 2 ] magasság [m] belső energia abszolút viszkozitás sűrűség
147 Elszámolási mérések (custody transfer) Nagy anyag és energia mennyiségek átadásakor, átvételekor, energiatermelő létesítmények be-, kimeneti pontjain Mérőperemes mérőszakaszok Turbinás mérőállomások Több sugárutas ultrahangos áramlásmérők Tömegárammérők Gondosan elkészített mérőszakasz, pontos távadók, (flow computers) Üzemviteli mérések hozam-számítóművek Ipari technológiák, csővezetéki rendszerek legkülönbfélébb pontjain Térfogat-kiszorításos (oválkerekes, bolygódugattyús, stb.) mérőeszközök folyadékok esetében Mérőperemek, örvénymérők, turbinás áramlásmérők, indukciós mérők folyadékok, gőzök, gázok Egészen nagy eltérés lehet a kivitelezés miatt az árban Egyéb mérések Jelző, mérő, kapcsoló és egyéb (vezérlési, reteszelési, stb.) feladatokra
148 Az áramlásmérések több mint 95%-a az alábbi technológiákkal valósul meg: Indukciós Ultrahangos Örvényleválásos Nyomáskülönbség méréssel Coriolis elvű Változó térfogatú Térfogat kiszorításos Turbinás
149 Indukciós áramlásmérők
150 U i = L * B * v U i = indukált feszültség L = cső belső átmérő = k 1 B = mágneses fluxus = k 2 v = sebesség k = k 1 x k 2 U i = k x v, a villamos kimenőjel arányos a közegáram sebességével. U tekercs = (60) 30 V => I tekercs = 125 ma U i = 125 µv minden 1 m/s-nál cső mérettől függetlenül 31,5 µv < U i < 1,25 mv for v = m/s

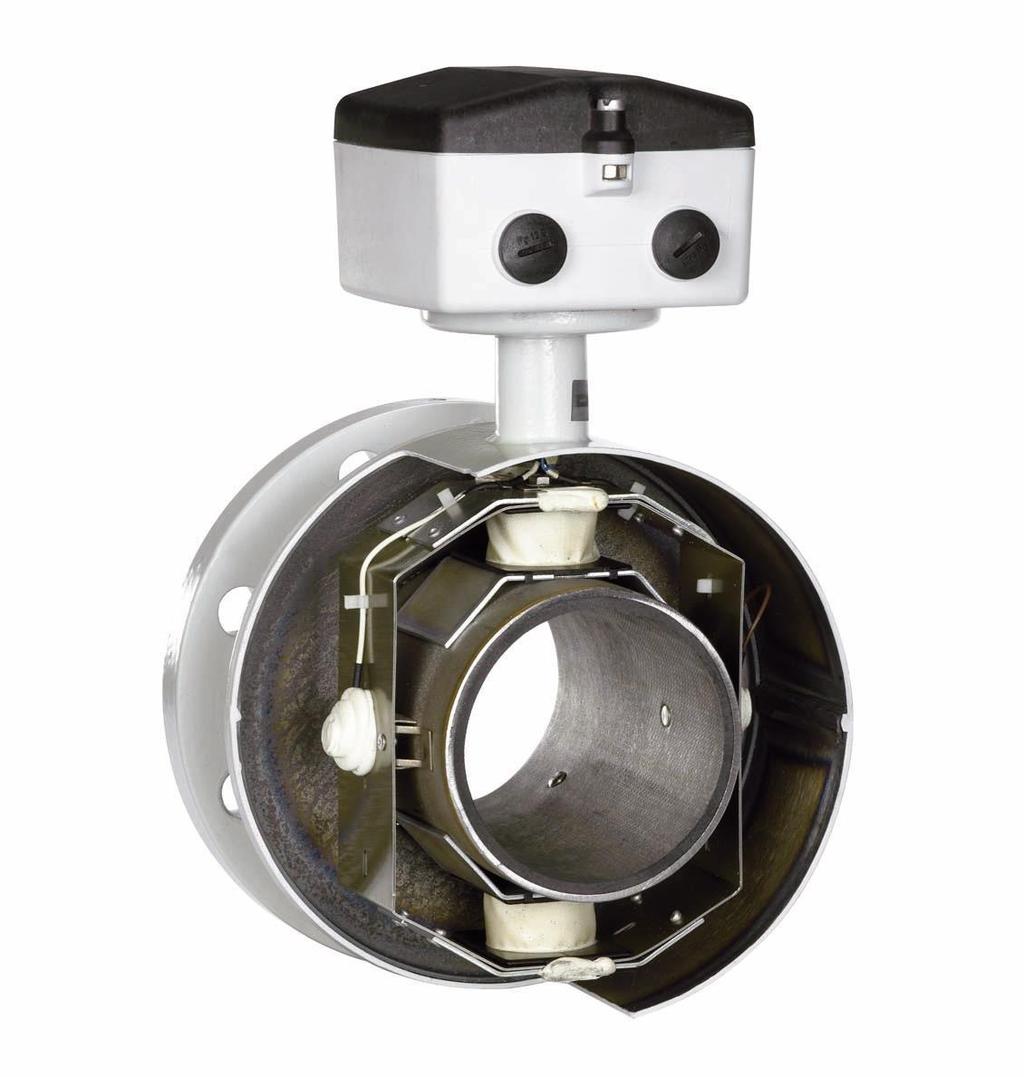

151 Fizikai felépítés Érzékelő vezeték Rozsdamentes cső Tekercs Mágneses tér létrehozása cső teljes keresztmetszetében Elektródok Kialakult villamos feszültség mérésére Szigetelő bélés Rövidzár megakadályozása folyadék és cső között
152
153 Működés Ha nincs áramlás nem mérhető indukált feszültség Folyadék töltött részecskéi szétválnak a mágneses mező hatására Feszültség jön létre a cső két oldalán, amit az elektródák érzékelnek Feszültség egyenesen arányos az áramlás sebességével Térfogatáram számítható a keresztmetszet ismeretében Interferencia (külső mágneses tér, folyadék elektrokémiai hatása) kompenzálására polaritás váltás
154 Előnyei Stabil mérés, stabil null pont Nagy pontosság Könnyű beépíthetőség Megbízhatóság
155 Általános jellemzők Méret: Méréstartomány: Hőm. tartomány: Nyomás max : Pontosság: Védettség: DN 2 - DN m³/h -40 C +200 C 100 bar ±0,2 % IP 67/68 IP 6X: Por ellen teljesen védett IP X7: Korlátozott ideig vízbe meríthető IP X8: Víz alatt folyamatosan használható
156 Tekercsek DC és AC táplálása DC impulzus táplálás A legtöbb alkalmazásnál: Víz, szennyvízipar Energia ipar Vegyipar Élelmiszer és italgyártás Gyógyszergyártás Csak nagy a folyadékok vezetőképessége Impulzus üzemű AC táplálás Speciális alkalmazásnál: Papíripar Bányászat Nagy mágneses tér Stabil nulla pont Mostoha körülmények között, nagy zajú környezetben Nagyon alacsony vezetőképességű közegek esetében Miért nem használunk DC jelet?
157 Érzékelőcsalád MAG 1100 MAG 3100 MAG 1100 Food MAG 5100 W

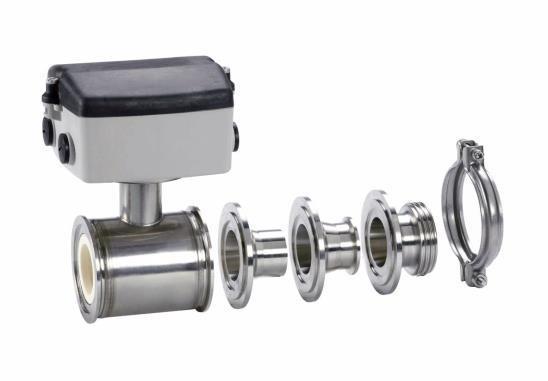

158 MAG 1100 jellemzői Zirconium Ceramic -20 ºC 200 ºC Kerámia betét széles hőmérséklet skálán történő alkalmazás Korszerű tekercs elhelyezés (megnövelt 0 stabilitás) Flexibilis csatlakozási lehetősségek hegesztett csavaros
159 Nagy pontosság: +/- 0,2 % PFA esetében: +/- 0,4 % Pontosság és alkalmazás (MAG 1100) Folyamatos technológiák Vegyipar Gyógyszeripar Élelmiszeripar Vízmű és adagolás
160 Nagy pontosság: +/- 0,2 % Alkalmazás (MAG 3100) Folyamatos technológiák Vegyipar Acélipar Bányászat Erőmű és energia ipar Olaj és gázipar Vízmű, szennyvíz feldolgozás
161 Alkalmazás (MAG 5100) Vízkezelés Víz elosztás Elszámolási mérés vízműnél Szennyvíz tisztítás és szűrés Ipari víz feldolgozás Öntözés Névleges D mm mm Felépítés Egyenes Kúpos 1 x DN Egyenes Betét NBR Hard Rubber EPDM

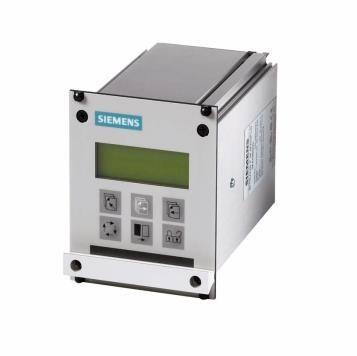

162 Pontosság Dobozolás Tápegység Kimenetek Technológia Egyéb jellemzők Távadó választási szempontjai
163 Távadó felépítése HMI Kapcsoló üzemű tápegység Kimeneti modul Belső opciós modul Kimeneti Jel kondicionáló modul Külső opciós modul Bemeneti áramkör Tekercs gerjesztő modul Szenzor kalibrációs információk Életciklus adatok
164 Megtáplálás AC Távadó kivitele Nagyon mostoha körülményekre papíripar bányászat Elemes Működéshez nem szükséges kábeles táplálás Víz mérés Szivárgás detektálás Gyors beüzemelést biztosít Nincsen nyomásesés Fejlett diagnosztikai funkciók Gyárilag vezetékelt Pontos mérés Elemcsomag (6 év) Hálózati táplálás Hálózat és elemcsomag (3 év) Külső elemcsomag (10 év)
165 Speciális kialakítás Kompakt Távadó kivitele Távelérésű Robbanás veszélyes környezetbe szerelhető
166 Távadó Kommunikációs lehetőségek Profibus DP kivitele Profibus DA Foundation Fieldbus HART Modbus MODBUS TCP/IP DeviceNet

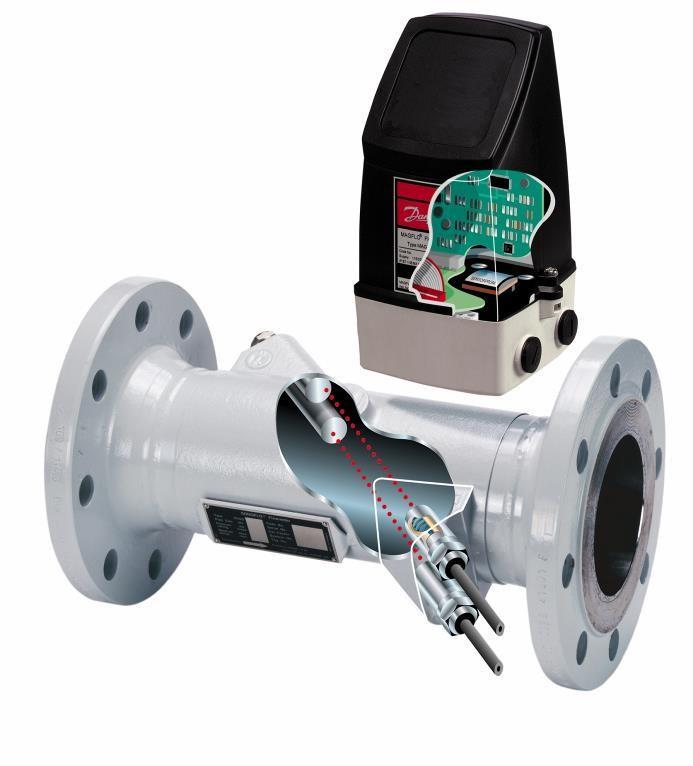

167 Ultrahangos áramlásmérők
168

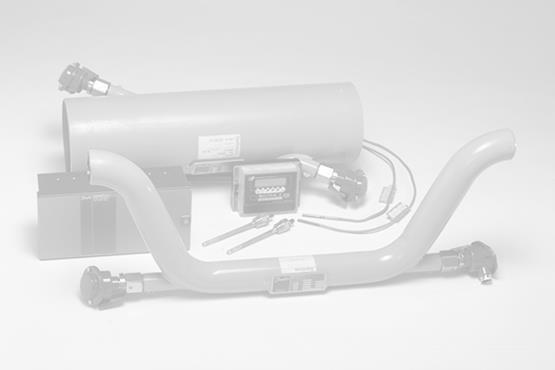

169 Elmélet kidolgozása Lord Raleigh Nobel díjas fizikus nevéhez fűződik Hangelmélet című könyv (1877) Hanghullámok terjedésének leírása oldatokban és gázokban Felépítés Szenzorpárok helyezkednek el a cső keresztmetszetében Minden szenzor adó és vevő egyben Ultrahang előállítása piezoelektomos kristályok segítségével Piezoelektromos hatás: kristály torzul feszültség keletkezik Több szenzor áramlási kép torzulása érzékelhető és kompenzálható a cső keresztmetszetben
170 Működés Ha nincs áramlás jel terjedési ideje mind két irányban azonos Áramlással azonos irányban a ultrahang terjedési ideje gyorsabb, mint az áramlással szemben Terjedési időkülönbségek egyenesen arányosak a médium áramlási sebességével nagy idő különbség, nagy áramlási sebesség kis idő különbség, kis áramlási sebesség Áramlási térfogat kiszámítható a cső paramétereinek ismeretében
171 Jel terjedési idő transmission time idő különbség Soro zat 2 1 áramlással egy irányban Sorozat áramlással szemben Fogadott jel ablak
172 Jel terjedési idő meghatározása Trigger szint detektálás: A trigger szint detektálást követően a trigger pontnál történik a TOF (Time Of Flight) számítása adóoldali jel f=1 MHz vevőoldali jel: : jel amplitudó trigger szint trigger pont (zero szint keresztezi a trigger szintet) adóoldali jel vevőoldali jel ablak nyitva
173 Áramló mennyiség kiszámítása Q K * /T 2 T T [BA] - T [AB] T / T² = T [AB] * T [BA] K: kalibrációs együttható / cső paraméterek (, L, D i, )

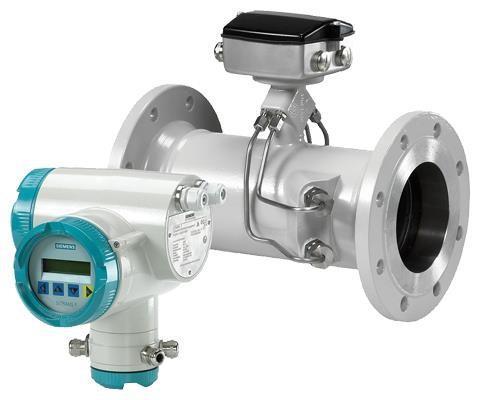

174 Kialakítás Csőbe szerelhető Felcsatolható kialakítás Utólag felszerelhető Akár 4m-es csövek esetén is alkalmazható Diagonális üzemmódban Széles alkalmazási lehetőségek Előnyök Flexibilis felerősítési lehetőség Folyamat biztonság Gazdaságosság Reflex üzemmódban
175 SIEMENS megoldások 1 utas 2 utas 4 utas Pontosság: 1 3% Pontosság: 0,5 1,5% Pontosság: 0,5% körül
176 Általános felhasználás Méréstartomány: ± 10 m/s (kétirányú) Névleges méret: DN50 DN300 A távadó felszerelhetőség csak távoli Jó hosszú idejű stabilitás Hőmérséklet tartomány: C Nincsen nyomásesés Robosztus alkalmazásokra Felhasználási terület: víz, szennyvíz olaj és LNG/LG forró víz hűtő rendszer
177 Nyomás alatt szerelhető kivitel Méréstartomány: ± 10 m/s (kétirányú) Vezető és nem vezető folyadékokra Névleges méret: DN100 DN1200 Hőmérséklet: alacsony hőm.-re: -200 C szenzor magas hőm.-re: +200 C szenzor Nyomás: max. 430 bar ATEX minősítés Felhasználási terület: petrokémia, erőmű víz, szennyvíz, olaj és LNG/LG
178 Távadó egység Önmonitorozás és diagnosztika 1, 2 és 4 utas érzékelő táplálás Ismert kezelőmező és LCD Pontosság: 0,5% a mért értékre vonatkoztatva Kimenet: 4-20 ma HART; Profibus PA; relé Hőmérséklet tartomány: C Energia számolómű Univerzális hőenergia számolómű Fűtés és hűtés számításhoz EN1434 szerinti energia számítás C tartományban számol
179 FUS felcsatolható család
180 Sztandard változat Méréstartomány: ± 12 m/s (kétirányú) Névleges méret: DN6 DN9140 Pontosság: ± 0,5 1% Ismétlőképesség: ± 0,15% (0,3 m/s Energia mérő Közeg hőmérséklet: C, op.: +230 C Energia arány, felhasználás számítása Alacsony karbantartási költség Forró és hűtővíz mérésére Glycol mérésre
181 Olajmérő Nyersolaj, finomított olaj, cseppfolyósított gáz mérése (csőgörény detektálás!) Többfázisú folyadék és sűrűség indikálása Viszkozitás kompenzált térfogat mérés 1, 2 vagy 3 sugaras változat Méréstartomány: ± 12 m/s (kétirányú) Névleges méret: DN6 DN9140 Pontosság: ±0,5 1% Gázmérő Földgáz, technológiai gáz mérésére, Gázos erőműi alkalmazásokra Pontosság: ± 1-2%, kalibrálva 0,2 0,5% Méréstartomány: ± 30 m/s (kétirányú) Minimális nyomás: 7-10 bar
182 Hordozható mérőrendszerek Névleges méret: 6,4mm 9,14 m Pontosság: ± 0,5 2% Ismétlőképesség: ± 0,15% Low cost változat Méréstartomány: ± 12 m/s (kétirányú) Névleges méret: DN6 DN9140 Pontosság: ± 1 2%
183 Olajipari mérésekhez Szénhidrogén ipari alkalmazásokra Két változat: folyékony szénhidrogén, gázmérés Méréstartomány: ± 35 m/s (kétirányú), DN , DN gázra ± 12 m/s (kétirányú), DN150, 300,600 folyadékra Pontosság: ± 0,5 1% - két utas gáz és folyadék, 0,5 % három utas gáz és folyadék, 0,15 % négy utas gáz és folyadék LDS Leak Detection System Csővezeték monitorozás, Szivárgás 1, 2, 4 utas érzékelés Helyi és számítógépes HMI Csatlakozás SCADA-hoz Alarm kezelés Könnyű kezelő felületek detektálás
184 Örvényleválásos áramlásmérők
185

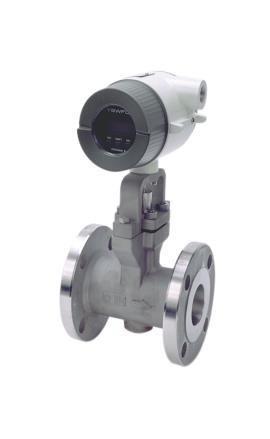

186 Vortex áramlásmérő Kármán elvű áramlásmérő Örvényleválásos áramlásmérő
187 Leonardo DaVinci figyelte meg az örvények alakulását 400 évvel később Kármán Tódor írta le az örvények fizikai hátterét Felépítés Zavarótest a cső Nyomásérzékelő érzékelésére közepén, ez zavarja meg az áramlást a csőben a zavarótest mögött, a legkisebb nyomásváltozások nyomásérzékelő zavarótest
188 Működés Nincs áramlás nincs keletkező örvény minimális áramlási sebesség elérése után fokozatosan megjelennek az örvények (felváltva a zavarótest két oldalán) Kármán-féle örvénysor alakul ki Nyomáskülönbségek frekvenciája megegyezik az örvények gyakoriságával
189 Működés Nincs áramlás nincs keletkező örvény minimális áramlási sebesség elérése után fokozatosan megjelennek az örvények (felváltva a zavarótest két oldalán) Kármán-féle örvénysor alakul ki Nyomáskülönbségek frekvenciája megegyezik az örvények gyakoriságával Két egymást követő örvény távolsága megfelel egy meghatározott folyadék térfogatnak Az érzékelő tökéletesen kiegyensúlyozott, egyedülálló kialakítású szenzor Médium sebessége egyenesen aránylik a örvények frekvenciájához Szűkítés alkalmazható kisebb áramlási sebességek mérésére, a szűkítés nem befolyásolja a pontosságot
190 Működés Hőmérős kialakítással hőmérséklet függő energia végezhető (pl.: telített gőz, gáz mérés) és tömeg számítás Előnyök Robosztus Megbízható Állandó kalibrációs faktorral bír Széles körben elfogadott
191 Érzékelő felépítés áramlás Differenciál erősítő Ház Piezo érzékelő Piezo 1 Piezo 2 + Piezo 1 - Kimenet PT 1000 class A Piezo 2 Zaj hatása a diff. erősítőn
192 Érzékelő felépítés Beépített hőmérséklet kompenzáció Gőz, gáz és folyadék mérésre Folyadék hőmérséklet: C Re > % for liquids Re > % for gases and steam < Re < % for liquids, gases and steam
193 Vegyipar 33% Olaj & gáz 17% Élelmiszer & Ital 7% Erőmű 7% Gyógyszeripar 5% Fa & papír, 5% Piaci részesedés 22% Gas Steam Liquid 40% 38%
Intelligens Érzékelők
Intelligens Érzékelők 1. előadás Készítette: Dr. Füvesi Viktor 2016. 2. Előadó Dr. Füvesi Viktor ME AFKI Alkalmazott Földtudományi Kutatóintézet Műszerfejlesztési és Informatikai Osztály Email: fuvesi@afki.hu,
RészletesebbenMéréselmélet és mérőrendszerek
Méréselmélet és mérőrendszerek 7. ELŐADÁS KÉSZÍTETTE: DR. FÜVESI VIKTOR 2016. 11. Mai témáink o Irányító és monitoring rendszerek fejlődése o Irányító rendszerek típusai o Hálózati topológiák o Távadók
RészletesebbenKészítette: Dr. Füvesi Viktor
Készítette: Dr. Füvesi Viktor 2016. 2. Pontosság Megbízhatóság Ár Gyorsaság Méréstartomány Alkalmazási körülmények Mechanikai Pozíció Sebesség Gyorsulás Erő Stressz, nyomás Nyúlás Tömeg, sűrűség Nyomaték
RészletesebbenKészítette: Dr. Füvesi Viktor 2015. 3.
Készítette: Dr. Füvesi Viktor 2015. 3. o Szenzorhibák o Áramlásmérők Linearitás hiba Offszet hiba v. null hiba x ki Hibás jelleggörbe x ki Hibás jelleggörbe Ideális jelleggörbe Ideális jelleggörbe x be
RészletesebbenKészítette: Dr. Füvesi Viktor 2015. 2.
Készítette: Dr. Füvesi Viktor 2015. 2. 1. Előadás DCS, FCS Ajtonyi I.: Automatizálási és kommunikációs rendszerek, egyetemi tankönyv. Miskolci Egyetemi Kiadó 2003., ISBN 963 661 546 2 PLC Hodossy László:
RészletesebbenKészítette: Dr. Füvesi Viktor 2015. 2.
Készítette: Dr. Füvesi Viktor 2015. 2. Dr. Füvesi Viktor ME AFKI Alkalmazott Földtudományi Kutatóintézet Műszerfejlesztési és Informatikai Osztály Email: fuvesi@afki.hu Tel.: 565-255/25-12 Web: fuvesi.afki.hu
RészletesebbenProgramozó- készülék Kezelőkozol RT óra (pl. PC) Digitális bemenetek ROM memória Digitális kimenetek RAM memória Analóg bemenet Analóg kimenet
2. ZH A csoport 1. Hogyan adható meg egy digitális műszer pontossága? (3p) Digitális műszereknél a pontosságot két adattal lehet megadni: Az osztályjel ±%-os értékével, és a ± digit értékkel (jellemző
RészletesebbenMéréselmélet és mérőrendszerek 2. ELŐADÁS (2. RÉSZ)
Méréselmélet és mérőrendszerek 2. ELŐADÁS (2. RÉSZ) KÉSZÍTETTE: DR. FÜVESI VIKTOR 2016. 11. Számítógépes mérőrendszerek o Számítógéppel támogatott mérőrendszer feladatai o PC alapú mérőrendszer struktúrája
RészletesebbenKérdések. Sorolja fel a PC vezérlések típusait! (angol rövidítés + angol név + magyar név) (4*0,5p + 4*1p + 4*1p)
Sorolja fel az irányító rendszerek fejlődésének menetét! (10p) Milyen tulajdonságai és feladatai vannak a pneumatikus irányító rendszereknek? Milyen előnyei és hátrányai vannak a rendszer alkalmazásának?
Részletesebben2. rész PC alapú mérőrendszer esetén hogyan történhet az adatok kezelése? Írjon pár 2-2 jellemző is az egyes esetekhez.
Méréselmélet és mérőrendszerek (levelező) Kérdések - 2. előadás 1. rész Írja fel a hiba fogalmát és hogyan számítjuk ki? Hogyan számítjuk ki a relatív hibát? Mit tud a rendszeres hibákról és mi az okozója
RészletesebbenTxRail-USB Hőmérséklet távadó
TxRail-USB Hőmérséklet távadó Bevezetés TxRail-USB egy USB-n keresztül konfigurálható DIN sínre szerelhető hőmérséklet jeladó. Lehetővé teszi a bemenetek típusának kiválasztását és konfigurálását, méréstartomány
RészletesebbenTxBlock-USB Érzékelőfejbe építhető hőmérséklet távadó
TxBlock-USB Érzékelőfejbe építhető hőmérséklet távadó Bevezetés A TxBlock-USB érzékelőfejbe építhető, kétvezetékes hőmérséklet távadó, 4-20mA kimenettel. Konfigurálása egyszerűen végezhető el, speciális
RészletesebbenMérésadatgyűjtés, jelfeldolgozás.
Mérésadatgyűjtés, jelfeldolgozás. Nem villamos jelek mérésének folyamatai. Érzékelők, jelátalakítók felosztása. Passzív jelátalakítók. 1.Ellenállás változáson alapuló jelátalakítók -nyúlásmérő ellenállások
RészletesebbenMérés és adatgyűjtés
Mérés és adatgyűjtés 7. óra Mingesz Róbert Szegedi Tudományegyetem 2013. április 11. MA - 7. óra Verzió: 2.2 Utolsó frissítés: 2013. április 10. 1/37 Tartalom I 1 Szenzorok 2 Hőmérséklet mérése 3 Fény
RészletesebbenHŐMÉRSÉKLETMÉRÉS. Elsődleges etalonok / fix pontok / 1064,00 C Arany dermedéspontja. 961,93 C Ezüst dermedéspontja. 444,60 C Kén olvadáspontja
Hőmérsékletmérés HŐMÉRSÉKLETMÉRÉS Elsődleges etalonok / fix pontok / 1064,00 C Arany dermedéspontja 961,93 C Ezüst dermedéspontja 444,60 C Kén olvadáspontja 0,01 C Víz hármaspontja -182,962 C Oxigén forráspontja
RészletesebbenQALCOSONIC HEAT 2 ULTRAHANGOS HŰTÉSI- ÉS FŰTÉSI HŐMENNYISÉGMÉRŐ
AXIOMA ENCO QALCO XILO SOLVO ULTRAHANGOS HŰTÉSI- ÉS FŰTÉSI HŐMENNYISÉGMÉRŐ QALCOSONIC HEAT 2 ALKALMAZÁS EGYEDI JELLEMZŐK A QALCOSONIC HEAT2 Ultrahangos hűtési- és fűtési hőmennyiségmérőt elfogyasztott
RészletesebbenElektromos pumpával és precíz nyomásszabályozással az ADT 761 hordozható automatikus nyomáskalibrátor ideális
ADT761 Automata kalibrátor Automatikus előállítás 2,5 mbar - 40 bar határok között 0,02 0,05 %FS pontosság Két önálló modul Hordozható (5,6 kg) ISMERTETŐ Elektromos pumpával és precíz szabályozással az
RészletesebbenSYS700-A Digitális szabályozó és vezérlõ modul DDC rendszerelemek, DIALOG-III család. Terméktámogatás:
DDC rendszerelemek, DIALOG-III család KIVITEL ALKALMAZÁS A SYS00-A a Dialog-III készülékcsalád analóg jelek kezelésére alkalmas tagja, amely kifejezetten épületgépészeti szabályozási és vezérlési feladatok
RészletesebbenMérés és adatgyűjtés
Mérés és adatgyűjtés 4. óra - levelező Mingesz Róbert Szegedi Tudományegyetem 2011. március 18. MA lev - 4. óra Verzió: 1.3 Utolsó frissítés: 2011. május 15. 1/51 Tartalom I 1 A/D konverterek alkalmazása
RészletesebbenAz irányítástechnika alapfogalmai. 2008.02.15. Irányítástechnika MI BSc 1
Az irányítástechnika alapfogalmai 2008.02.15. 1 Irányítás fogalma irányítástechnika: önműködő irányítás törvényeivel és gyakorlati megvalósításával foglakozó műszaki tudomány irányítás: olyan művelet,
RészletesebbenMinden mérésre vonatkozó minimumkérdések
Minden mérésre vonatkozó minimumkérdések 1) Definiálja a rendszeres hibát 2) Definiálja a véletlen hibát 3) Definiálja az abszolút hibát 4) Definiálja a relatív hibát 5) Hogyan lehet az abszolút-, és a
RészletesebbenA hőmérséklet kalibrálás gyakorlata
A hőmérséklet kalibrálás gyakorlata A vezérlőelem lehet egy szelep, ami nyit, vagy zár, hogy több gőzt engedjen a fűtő folyamatba, vagy több tüzelőanyagot az égőbe. A két legáltalánosabban elterjedt érzékelő
Részletesebben1. Metrológiai alapfogalmak. 2. Egységrendszerek. 2.0 verzió
Mérés és adatgyűjtés - Kérdések 2.0 verzió Megjegyzés: ezek a kérdések a felkészülést szolgálják, nem ezek lesznek a vizsgán. Ha valaki a felkészülése alapján önállóan válaszolni tud ezekre a kérdésekre,
RészletesebbenSYS700-PLM Power Line Monitor modul DDC rendszerelemek, DIALOG-III család
DDC rendszerelemek, DIALOG-III család KIVITEL ALKALMAZÁS A az energiaellátás minőségi jellemzőinek mérésére szolgáló szabadon programozható készülék. Épületfelügyeleti rendszerben (BMS), valamint önállóan
RészletesebbenDIALOG II PLM-B-000-LCD Hálózati paraméter felügyeleti modul Speciális készülékek
Speciális készülékek KIVITEL ALKALMAZÁS MŰKÖDÉS A DIALOG II PLM digitális szabadon programozható hálózati paraméter felügyeleti modul, három-, vagy egyfázisú hálózatok egyes, energetikai, illetve üzemviteli
RészletesebbenNyomás fizikai állapotjelző abszolút és relatív fogalom
Nyomásérzékelés Nyomásérzékelés Nyomás fizikai állapotjelző abszolút és relatív fogalom közvetlenül nem mérhető: nyomásváltozás elmozdulás mechanikus kijelző átalakítás elektromos jellé nemcsak önmagában
RészletesebbenIndukciós áramlásmérés ISOMAG MÁGNESINDUKCIÓS ÁRAMLÁSMÉRŐK
Indukciós áramlásmérés ISOMAG MÁGNESINDUKCIÓS ÁRAMLÁSMÉRŐK M I N D I G A F E L S Ô S Z I N T E N Á R A M L Á S M É R Ő K N I V E L C O z R t. a z I S O I L I n d u s t r i a M I N D I G A F E ISOMAG MÁGNESINDUKCIÓS
RészletesebbenKINCO árlista. Viszonteladói árlista. K2 PLC család K5 PLC család MT,GL univerzális kijelzők CV frekvenciaváltók PS tápegységek
K2 PLC család K5 PLC család MT,GL univerzális kijelzők CV frekvenciaváltók PS tápegységek Viszonteladói árlista Érvényes: 2018. novembertől KINCO árlista +36 1 236 0427 +36 1 236 0428 Fax: +36 1 236 0430
RészletesebbenHŐMÉRSÉKLETMÉRÉS. Elsődleges etalonok / fix pontok / 1064,00 C Arany dermedéspontja. 961,93 C Ezüst dermedéspontja. 444,60 C Kén olvadáspontja
Hőmérsékletmérés HŐMÉRSÉKLETMÉRÉS Elsődleges etalonok / fix pontok / 1064,00 C Arany dermedéspontja 961,93 C Ezüst dermedéspontja 444,60 C Kén olvadáspontja 0,01 C Víz hármaspontja -182,962 C Oxigén forráspontja
RészletesebbenSHARKY 775 ULTRAHANGOS KOMPAKT HŐMENNYISÉGMÉRŐ
ULTRAHANGOS KOMPAKT HŐMENNYISÉGMÉRŐ ALKALMAZÁSI TERÜLET A kompakt ultrahangos hőmennyiségmérő hosszú távon, extrém körülmények között is biztosítja a maximális pontosságot a hőenergia mérésben, az egészen
RészletesebbenAz irányítástechnika alapfogalmai
Az irányítástechnika alapfogalmai 2014. 02. 08. Folyamatirányítás - bevezetés Legyen adott egy tetszőleges technológiai rendszer Mi a cél? üzemeltetés az előírt tevékenység elvégzése (termék előállítása,
RészletesebbenKÖZEG. dv dt. q v. dm q m. = dt GÁZOK, GŐZÖK ÉS FOLYADÉKOK ÁRAMLÓ MENNYISÉGÉNEK MÉRÉSE MÉRNI LEHET:
GÁZOK, GŐZÖK ÉS FOLYADÉKOK ÁRAMLÓ MENNYISÉGÉNEK MÉRÉSE MÉRNI LEHET: AZ IDŐEGYSÉG ALATT ÁTÁRAMLÓ MENNYISÉG TÉRFOGATÁT TÉRFOGATÁRAM MÉRÉS q v = dv dt ( m 3 / s) AZ IDŐEGYSÉG ALATT ÁTÁRAMLÓ MENNYISÉG TÖMEGÉT
Részletesebben4. Laboratóriumi gyakorlat A HŐELEM
4. Laboratóriumi gyakorlat A HŐELEM 1. A gyakorlat célja: A hőelemek és mérőáramkörei működésének és használatának tanulmányozása. Az U=f(T) karakterisztika felrajzolása. 2. Elméleti bevezető 2.1. Hőelemek
RészletesebbenMP 210. Nyomás-légsebesség-hőmérsékletmérő. Jellemzők. Kapcsolat. Típusok (további érzékelők külön rendelhetők)
-légsebesség-hőmérsékletmérő MP 210 Jellemzők Mérhető paraméterek: nyomás, hőmérséklet, légsebesség és térfogatáram Cserélhető k és modulok 2 db csatlakoztatható Akár 6 mérés egyidőben Nagyméretű grafikus
RészletesebbenYottacontrol I/O modulok beállítási segédlet
Yottacontrol I/O modulok beállítási segédlet : +36 1 236 0427 +36 1 236 0428 Fax: +36 1 236 0430 www.dialcomp.hu dial@dialcomp.hu 1131 Budapest, Kámfor u.31. 1558 Budapest, Pf. 7 Tartalomjegyzék Bevezető...
RészletesebbenRádiókommunikációval is Az adatokat szabad rádiófrekvencián sugározza az őt lekérdező AQUADAT készüléknek.
- Műszaki adatok - Bekötés - Érzékelők - Levegő tisztítású ph armatúra - Nyomás alatt szerelhető ph armatúra Rádiókommunikációval is Az adatokat szabad rádiófrekvencián sugározza az őt lekérdező AQUADAT
RészletesebbenNemzeti Akkreditáló Testület. RÉSZLETEZŐ OKIRAT a NAT-2-0170/2013 nyilvántartási számú akkreditált státuszhoz
Nemzeti Akkreditáló Testület RÉSZLETEZŐ OKIRAT a NAT20170/2013 nyilvántartási számú akkreditált státuszhoz A TiszaTeszt Méréstechnikai Kft. Kalibráló Laboratórium (4440 Tiszavasvári, Kabay J. u. 29.) akkreditált
RészletesebbenGSM KÖZPONTOK > LAN KÖZPONTOK > HŐMÉRSÉKLET ÉRZÉKELŐK > PÁRAMÉRŐK > CO2 SZENZOROK > NYOMÁSMÉRŐ SZENZOROK >
Távfelügyeleti eszközök kínálata kategóriák szerint: GSM KÖZPONTOK > LAN KÖZPONTOK > HŐMÉRSÉKLET ÉRZÉKELŐK > PÁRAMÉRŐK > CO2 SZENZOROK > NYOMÁSMÉRŐ SZENZOROK > KÉTÁLLAPOTÚ ÉRZÉKELŐK, KAPCSOLÓK > KIEGÉSZÍTŐK
RészletesebbenRAY MECHANIKUS KOMPAKT HŐMENNYISÉGMÉRŐ
ALKALMAZÁS A kompakt, mechanikus hőmennyiségmérő, fűtési és hűtési/fűtési energiafogyasztás nagy pontosságú mérésére szolgál, 5 C - 90 C mérési tartományban. Ideális arányban ötvözi a jól bevált, megbízható
RészletesebbenUniverzális szekrénybe szerelhet eszközök
Univerzális szekrénybe szerelhet eszközök Univerzális mérmszerek Adat gyjt rendszer Medd teljesítmény kompenzáló rendszer Univerzális mérmszerek UMG 96L 96 96mm-es táblamszer mérhet paraméterek: V, A,
RészletesebbenIntelligens szenzorok
Intelligens szenzrk 2. ELŐADÁS KÉSZÍTETTE: D. FÜVESI VIKTO 2017. 02. Mai témáink Jel típusk Hőmérséklet mérés Nymás mérés 2 Jel típusk 3 Jelek a világban Jel: valamely fizikai mennyiség (jelhrdzó) egy
RészletesebbenDMG termékcsalád. Digitális multiméterek és hálózati analizátorok háttérvilágítással rendelkező grafikus LCD kijelzővel
DMG termékcsalád Digitális multiméterek és hálózati analizátorok háttérvilágítással rendelkező grafikus LCD kijelzővel Egyszerű és intuitív navigációs menü Grafikus kijelző, menü 5 nyelven Ethernet, USB,
RészletesebbenVibranivo VN VN 2000 VN 5000 VN 6000 Sorozat. Használati útmutató
Vibranivo VN 1000 VN 2000 VN 5000 VN 6000 Sorozat Használati útmutató 010516 1 UWT GmbH Westendstraße 5 Tel.: +49 (0)831 57123-0 Internet:www.uwt.de D-87488 Betzigau Fax: +49 (0)831 76879 E-Mail: info@uwt.de
RészletesebbenAnalóg-digitális átalakítás. Rencz Márta/ Ress S. Elektronikus Eszközök Tanszék
Analóg-digitális átalakítás Rencz Márta/ Ress S. Elektronikus Eszközök Tanszék Mai témák Mintavételezés A/D átalakítók típusok D/A átalakítás 12/10/2007 2/17 A/D ill. D/A átalakítók A világ analóg, a jelfeldolgozás
RészletesebbenA KALIBRÁLÓ LABORATÓRIUM LEGJOBB MÉRÉSI KÉPESSÉGE
MTA-MMSZ Kft. Kalibráló Laboratóriuma A KALIBRÁLÓ LABORATÓRIUM LEGJOBB MÉRÉSI KÉPESSÉGE 1. Egyenfeszültség-mérés 1.1 Egyenfeszültség-mérők 0...3 mv 1,5 µv 1.2 Egyenfeszültségű jelforrások - kalibrátorok,
RészletesebbenUltrahangos hőmennyiségmérők fűtés távleolvasással
Ultrahangos hőmennyiségmérők fűtés távleolvasással 10 Kompakt mérőórák 0,6-15 m 3 /h Áramlásmérők 0,6-1000 m 3 /h Rádiókommunikáció, wireless M-Bus (OMS), M-Bus Adatközpont az összes kommunikációs rendszerhez
RészletesebbenOP-300 MŰSZAKI ADATOK
OP-300 Félautomata, mikrokontrolleres vezérlésű, hálózati táplálású, asztali készülék fóliatasztatúrával 40 karakter, alfanumerikus LCD, háttérvilágítással i tartományok Felbontás ph 0,000... 14,000 ph
RészletesebbenEnergiaminőség- és energiamérés LINETRAXX PEM330/333
Energiaminőség- és energiamérés LINETRAXX PEM330/333 1/6 Műszer jellemzői Pontossági osztály IEC 62053-22szerint: 0.5 S Mért jellemzők Fázisfeszültségek (V) U L1, U L2, U L3 Vonali feszültségek (V) U L1L2,
RészletesebbenSB-Controls Kft Sóskút, Ipari Park 3508/64 Hrsz. T.: F.: E-Line CPU PCD1.
E-Line CPU PCD1.M2220-C15 A Saia-Burgess Controls AG. E-Line termékcsaládja célzottan épületautomatikai feladatok megvalósítására született. A központi egységként szolgáló CPU szabadon programozható vezérlőegység,
RészletesebbenWAGO PLC-vel vezérelt hő- és füstelvezetés
WAGO PLC-vel vezérelt hő- és füstelvezetés Wago Hungária Kft. Cím: 2040. Budaörs, Gyár u. 2. Tel: 23 / 502 170 Fax: 23 / 502 166 E-mail: info.hu@wago.com Web: www.wago.com Készítette: Töreky Gábor Tel:
RészletesebbenÚj kompakt X20 vezérlő integrált I/O pontokkal
Új kompakt X20 vezérlő integrált I/O pontokkal Integrált flash 4GB belső 16 kb nem felejtő RAM B&R tovább bővíti a nagy sikerű X20 vezérlő családot, egy kompakt vezérlővel, mely integrált be és kimeneti
RészletesebbenMSP430 programozás Energia környezetben. Kitekintés, további lehetőségek
MSP430 programozás Energia környezetben Kitekintés, további lehetőségek 1 Még nem merítettünk ki minden lehetőséget Kapacitív érzékelés (nyomógombok vagy csúszka) Az Energia egyelőre nem támogatja, csak
RészletesebbenSzennyvízmennyiség-mérés
Szennyvízmennyiség-mérés 2017. 11. 20. HYDROPROJEKT 99 KFT. 6726 Szeged, Vánky J. u. 24/B. Akkreditált Kalibráló Laboratórium Szélpál Zoltán Szélpál Tamás 2017. 11. 20. Bemutatkozás Megalakulás 1999-ben
RészletesebbenOrvosi jelfeldolgozás. Információ. Információtartalom. Jelek osztályozása De, mi az a jel?
Orvosi jelfeldolgozás Információ De, mi az a jel? Jel: Információt szolgáltat (információ: új ismeretanyag, amely csökkenti a bizonytalanságot).. Megjelent.. Panasza? információ:. Egy beteg.. Fáj a fogam.
RészletesebbenKINCO PLC és HMI, frekvenciaváltó árlista
K2 PLC család K5 PLC család MT univerzális kijelző CV frekvenciaváltó Viszonteladói árlista Érvényes: 2016. májustól KINCO PLC és HMI, frekvenciaváltó árlista : +36 1 236 0427 +36 1 236 0428 Fax: +36 1
RészletesebbenKINCO PLC és HMI, frekvenciaváltó árlista
K2 PLC család K5 PLC család MT univerzális kijelző CV frekvenciaváltó Viszonteladói árlista Érvényes: 2016. májustól KINCO PLC és HMI, frekvenciaváltó árlista : +36 1 236 0427 +36 1 236 0428 Fax: +36 1
RészletesebbenSHARKY 775 ULTRAHANGOS KOMPAKT HŐMENNYISÉGMÉRŐ
ALKALMAZÁSI TERÜLET A kompakt ultrahangos hőmennyiségmérő hosszú távon, extrém körülmények között is biztosítja a maximális pontosságot a hőenergia és vízfogyasztás mérésben, az egészen kicsitől a nagy
RészletesebbenHydrocal 1008 Olajban oldott gáz analizátor transzformátor monitoring funkciókkal
Hydrocal 1008 Olajban oldott gáz analizátor transzformátor monitoring funkciókkal A Hydrocal 1008 olajban oldott gázok on-line, egyedi mérőkészüléke transzformátor monitoring funkciókkal. Hét kulcsfontosságú
RészletesebbenMŰSZAKI LEÍRÁS Az I. részhez
MŰSZAKI LEÍRÁS Az I. részhez Megnevezés: Automatizálási rendszerek bővítése korszerű gyártásautomatizálási, ipari kommunkiációs és biztonsági modulokkal. Mennyiség: 1 db rendszer, amely az alábbi eszközökből
RészletesebbenHőmennyiségmérés a lakásokon innen és túl Danfoss hőmennyiség mérőkkel. 1 SonoSelect heat meter
Hőmennyiségmérés a lakásokon innen és túl Danfoss hőmennyiség mérőkkel 1 SonoSelect heat meter Hőmennyiségmérés(fűtés vagy hűtés) alapjai Mi is a fűtési(hűtési) hőmennyiségmérő? A fűtési (hűtési) hőmennyiségmérő
RészletesebbenA töltőfolyadék térfogatváltozása alapján, egy viszonyítási skála segítségével határozható meg a hőmérséklet.
1. HŐTÁGULÁSON ALAPULÓ ÁTALAKÍTÓK: HŐMÉRSÉKLET A hőmérséklet változását elmozdulássá alakítják át 1.1 Folyadéktöltésű hőmérők (helyzet változássá) A töltőfolyadék térfogatváltozása alapján, egy viszonyítási
RészletesebbenMINTA Írásbeli Záróvizsga Mechatronikai mérnök MSc. Debrecen,
MINTA Írásbeli Záróvizsga Mechatronikai mérnök MSc Debrecen, 2017. 01. 03. Név: Neptun kód: Megjegyzések: A feladatok megoldásánál használja a géprajz szabályait, valamint a szabványos áramköri elemeket.
RészletesebbenÖsszefüggő szakmai gyakorlat témakörei
Összefüggő szakmai gyakorlat témakörei Villamosipar és elektronika ágazat Elektrotechnika gyakorlat 10. évfolyam 10 óra Sorszám Tananyag Óraszám Forrasztási gyakorlat 1 1.. 3.. Forrasztott kötés típusai:
RészletesebbenHõmérséklet-érzékelõk Áttekintés
Áttekintés Termék Alkalmazás Hõmérséklet Process Kimenet Oldal neve tartomány csatlakozás MBT 3260 Általános célra/könnyû ipari felhasználásra -50-120ºC G 1 /2 A Pt100/Pt1000 72 MBT 5252 Általános célra
RészletesebbenOMRON FOTOELEKTROMOS KAPCSOLÓK E3NT
E3NT Tárgyreflexiós érzékelõ háttér- és elõtér elnyomással 3 m-es érzékelési távolság (tárgyreflexiós) 16 m-es érzékelési távolság (prizmás) Analóg kimenetes típusok Homloklapfûtéssel ellátott kivitelek
RészletesebbenEnergiaminőség- és energiamérés LINETRAXX PEM330/333
Energiaminőség- és energiamérés LINETRAXX PEM330/333 1/6 Jellemzők Az univerzális mérőkészülék alkalmas villamos hálózat elektromos mennyiségeinek mérésére, megjelenítésére és tárolására. A megjelenített
RészletesebbenRádiókommunikációval Az adatokat szabad rádiófrekvencián sugározza az őt lekérdező AQUADAT készüléknek.
- Műszaki adatok - Bekötés - Érzékelők Rádiókommunikációval Az adatokat szabad rádiófrekvencián sugározza az őt lekérdező AQUADAT készüléknek. 2xS-F-R 2xS-T-R - a korábbi jól bevált sorozat típusai a következők
Részletesebben1. Irányítástechnika. Készítette: Fecser Nikolett. 2. Ipari elektronika. Készítette: Horváth Lászó
A mechatronikai technikus képzés átvilágítására és fejlesztésére irányuló projekt eredményeképp az egyes tantárgyakhoz új, disszeminációra alakalmas tanmeneteket dolgoztunk ki. 1. Irányítástechnika. Készítette:
Részletesebben7. L = 100 mh és r s = 50 Ω tekercset 12 V-os egyenfeszültségű áramkörre kapcsolunk. Mennyi idő alatt éri el az áram az állandósult értékének 63 %-át?
1. Jelöld H -val, ha hamis, I -vel ha igaz szerinted az állítás!...két elektromos töltés között fellépő erőhatás nagysága arányos a két töltés nagyságával....két elektromos töltés között fellépő erőhatás
RészletesebbenMulti-20 modul. Felhasználói dokumentáció 1.1. Készítette: Parrag László. Jóváhagyta: Rubin Informatikai Zrt.
Multi-20 modul Felhasználói dokumentáció. Készítette: Parrag László Jóváhagyta: Rubin Informatikai Zrt. 49 Budapest, Egressy út 7-2. telefon: +36 469 4020; fax: +36 469 4029 e-mail: info@rubin.hu; web:
RészletesebbenTELE - Referenciák. A TELE Vásárlói
TELE - Referenciák A TELE Vásárlói Az ipar valamennyi területén elégedett vásárlói kapcsolatok Ipari automatizálás Ermvek Vízkezelés Berendezésgyártók Bányászat Termelipar Élelmiszeripar Htkocsik Ftés,
RészletesebbenKINCO PLC és HMI, frekvenciaváltó árlista
K2 PLC család K5 PLC család MT univerzális kijelző CV frekvenciaváltó Viszonteladói árlista Érvényes: 2016. májustól KINCO PLC és HMI, frekvenciaváltó árlista : +36 1 236 0427 +36 1 236 0428 Fax: +36 1
Részletesebben6 az 1-ben digitális multiméter AX-190A. Használati útmutató
6 az 1-ben digitális multiméter AX-190A Használati útmutató 1. Biztonsági szabályok SOHA ne használjon a mérőműszernél olyan feszültséget, vagy áramerősséget, amely értéke túllépi a megadott maximális
RészletesebbenHydrocal 1005 Olajban oldott gáz analizátor transzformátor monitoring funkciókkal
Hydrocal 1005 Olajban oldott gáz analizátor transzformátor monitoring funkciókkal A Hydrocal 1005 olajban oldott gázok on-line, egyedi mérőkészüléke transzformátor monitoring funkciókkal. Négy kulcs gázt
RészletesebbenSzerelési és használati utasítás. Ultrahangos hőmennyiségmérő hűtési és fűtési alkalmazáshoz
Ultrahangos hőmennyiségmérő hűtési és fűtési alkalmazáshoz QALCOSONIC HEAT1 1. Szerelés 1.1. Előkészület A dokumentumban felsorolt követelmények szerint kizárólag szakképzett személyzet szerelheti be a
RészletesebbenKompakt örvényáramú áramlásmérő alacsony viszkozitású folyadékokhoz
Kompakt örvényáramú áramlásmérő alacsony viszkozitású folyadékokhoz mérés ellenőrzés vizsgálat l Méréstartomány 0,5-,5... 0-00 l/min l Pontosság: ±,5% F.S. l pmax 0 bar; tmax 80 C l Csatlakozás G...G,
RészletesebbenÉRZÉKELŐK ÉS BEAVATKOZÓK I. 0. TANTÁRGY ISMERTETŐ
ÉRZÉKELŐK ÉS BEAVATKOZÓK I. 0. TANTÁRGY ISMERTETŐ Dr. Soumelidis Alexandros 2018.09.06. BME KÖZLEKEDÉSMÉRNÖKI ÉS JÁRMŰMÉRNÖKI KAR 32708-2/2017/INTFIN SZÁMÚ EMMI ÁLTAL TÁMOGATOTT TANANYAG A tárgy célja
RészletesebbenKIBŐVÍTETT RUGALMAS AUTOMATIZÁLÁS
KIBŐVÍTETT RUGALMAS AUTOMATIZÁLÁS ZEN-C4 nagyobb rugalmasság RS-485 kommunikációval Kínálatunk kommunikációs típussal bővült. Így már lehetősége van több ZEN egység hálózati környezetbe csatlakoztatására.
RészletesebbenIrányítástechnika 12. évfolyam
Irányítástechnika 12. évfolyam Irányítástechnikai alapismeretek Az irányítás fogalma. Irányítási példák. Az irányítás részműveletei: Érzékelés (információszerzés). Ítéletalkotás (az megszerzett információ
RészletesebbenMérés, Vezérlés. mérésadat rögzítés CMC - 99 CMC kis és nagytestvér
Mérés, Vezérlés mérésadat rögzítés CMC - 99 CMC - 141 kis és nagytestvér Bevezetés A MultiCon eszközök nagyhatékonyságú kijelzőt, mérés adatgyűjtőt és szabályzókat foglalnak magukban. Mindez a tudás és
RészletesebbenSYS700-DIDO-HFR Digitális szabadon programozható szabályozó (Digitális be- és kimenettel) Szabályozók és vezérlõk
KIVITEL ALKALMAZÁS, ILLESZTHETÕSÉG A SYS700-DIDO-HFR a Dialog-III készülékcsalád digitális jelek kezelésére alkalmas tagja, amely kifejezetten hő- és füstelvezetési vezérlési feladatok ellátására lett
Részletesebben9. Laboratóriumi gyakorlat NYOMÁSÉRZÉKELŐK
9. Laboratóriumi gyakorlat NYOMÁSÉRZÉKELŐK 1.A gyakorlat célja Az MPX12DP piezorezisztiv differenciális nyomásérzékelő tanulmányozása. A nyomás feszültség p=f(u) karakterisztika megrajzolása. 2. Elméleti
RészletesebbenÁramköri elemek mérése ipari módszerekkel
3. aboratóriumi gyakorlat Áramköri elemek mérése ipari módszerekkel. dolgozat célja oltmérők, ampermérők használata áramköri elemek mérésénél, mérési hibák megállapítása és azok függősége a használt mérőműszerek
RészletesebbenVillamos jelek mintavételezése, feldolgozása. LabVIEW 7.1
Villamos jelek mintavételezése, feldolgozása (ellenállás mérés LabVIEW támogatással) LabVIEW 7.1 előadás Dr. Iványi Miklósné, egyetemi tanár LabVIEW-7.1 KONF-5_2/1 Ellenállás mérés és adatbeolvasás Rn
RészletesebbenKaméleon K860. IAS Automatika Kft www.iasautomatika.hu
Kaméleon K860 Univerzális Digitális Szabályozó A K860 szabályozók általános automatizálási feladatokra kifejlesztett digitális szabályozók. Épületgépészeti alkalmazásokra kiválóan alkalmasak, gazdaságos
RészletesebbenSITRANS F C MASSFLO Coriolis technológián alapuló tömegáram mérés. sitrans f
SITRANS F C MASSFLO Coriolis technológián alapuló tömegáram mérés sitrans f s Fejlett technológia a kiemelkedő pontosság és gazdaságosság érdekében Teljes sorozat A Siemens a nagy pontosságú coriolis tömegárammérők
RészletesebbenMérés és adatgyűjtés
Mérés és adatgyűjtés 5. óra - levelező Mingesz Róbert Szegedi Tudományegyetem 2011. március 18. MA lev - 5. óra Verzió: 1.1 Utolsó frissítés: 2011. április 12. 1/20 Tartalom I 1 Demók 2 Digitális multiméterek
RészletesebbenIntégro CLIA. A klímavezérlő számítógép általános ismertetése
BRINKMAN HUNGARY KFT. Hódmezővásárhely 6800 Szántó K. J. u. 180. Tel.: (62) 533-260 Fax.: (62) 243-254 Intégro CLIA A klímavezérlő számítógép általános ismertetése Az Integro Clia növényházakban alkalmazható
RészletesebbenÉPÜLETGÉPÉSZETI ELEKTROMOS ÉS SZABÁLYOZÓ RENDSZEREK
6203-11 modul ÉPÜLETGÉPÉSZETI ELEKTROMOS ÉS SZABÁLYOZÓ RENDSZEREK I. rész ÉPÜLETGÉPÉSZETI ELEKTROMOS SZERELÉSEK II. RÉSZ VEZÉRLÉS ÉS SZABÁLYOZÁSTECHNIKA TARTALOMJEGYZÉKE Szerkesztette: I. Rész: Tolnai
RészletesebbenM2037IAQ-CO - Adatlap
M2037IAQ-CO - Adatlap Szénmonoxid + Hőmérséklet + Páratartalom (opció) Két szénmonoxid riasztási szint Valós idejű környezeti szénmonoxid érzékelő és szabályzó Hőmérséklet- és relatív páratartalom-mérés
RészletesebbenIDAXA-PiroSTOP. PIRINT PiroFlex Interfész. Terméklap
IDAXA-PiroSTOP PIRINT PiroFlex Interfész Terméklap Hexium Kft. PIRINT Terméklap Rev 2 2 Tartalomjegyzék. ISMERTETŐ... 3 2. HARDVER... 4 2. LED... 5 2.2 KAPCSOLAT A VKGY GYŰRŰVEL... 6 2.3 CÍMBEÁLLÍTÁS...
RészletesebbenTermeléshatékonyság mérés Ipar 4.0 megoldásokkal a nyomdaiparban
PRESENTATION Termeléshatékonyság mérés Ipar 4.0 megoldásokkal a nyomdaiparban Kremzer, Péter ICCS Kft. kremzerp@iccs.hu Tartalomjegyzék Folyamatirányítás FIR nélkül Nyomdai sajátosságok Megrendelői igények
RészletesebbenBeavatkozószervek. Összeállította: dr. Gerzson Miklós egyetemi docens Pannon Egyetem Automatizálási Tanszék
Beavatkozószervek Összeállította: dr. Gerzson Miklós egyetemi docens Pannon Egyetem Automatizálási Tanszék 2007.12.02. 1 Beavatkozószervek beavatkozószervek feladatuk: az irányítórendszertől (szabályzó
RészletesebbenProgramozható Vezérlő Rendszerek. Hardver
Programozható Vezérlő Rendszerek Hardver Hardver-bemeneti kártyák 12-24 Vdc 100-120 Vac 10-60 Vdc 12-24 Vac/dc 5 Vdc (TTL) 200-240 Vac 48 Vdc 24 Vac Belül 5V DC!! 2 Hardver-bemeneti kártyák Potenciál ingadozások
RészletesebbenHSS60 ( ) típusú léptetőmotor meghajtó
HSS60 (93.034.027) típusú léptetőmotor meghajtó Jellemzők Teljesen zárt kör Alacsony motorzaj Alacsony meghajtó és motormelegedés Gyors válaszidő, nagy motorsebesség Optikailag leválasztott ki és bemenetek
RészletesebbenHŐMÉRSÉKLET MÉRÉS I. Mérésadatgyűjtés, jelfeldolgozás. 2010/2011.BSc.II.évf.
HŐMÉRSÉKLET MÉRÉS I. Mérésadatgyűjtés, jelfeldolgozás 2010/2011.BSc.II.évf. Nem villamos jelek mérésének folyamatai. Érzékelők, jelátalakítók felosztása. Passzív jelátalakítók 1.Ellenállás változáson alapuló
RészletesebbenKS-502-VS ELŐNYPONTOK
KS-502-VS MIKROPROCESSZOR VEZÉRLÉSŰ NAGY HATÓTÁVOLSÁGÚ LEVEGŐ, GÁZMINTAVEVŐ GÁZMOSÓEDÉNYEKEN ÉS / VAGY SZORPCIÓS, VOC ÉS / VAGY PUF CSÖVEKEN TÖRTÉNŐ MINTAGÁZ ÁTSZÍVÁSRA Kalibrált mikró venturi térfogatáram-mérő.
RészletesebbenRHTemp 2000. TepRetriver-RH. Hőmérséklet- és páratartalom adatgyűjtő, LCD kijelzővel. Hőmérséklet- és páratartalom adatgyűjtő
TepRetriver-RH Hőmérséklet- és páratartalom adatgyűjtő - méréstartomány: -40 o C - +80 o C - pontosság: ±0,5 o C ( 0 o C - 50 o C) Páratartalom: - méréstartomány: 0%RH 95%RH - felbontás: 0,1 %RH - pontosság:
RészletesebbenMéréselmélet és mérőrendszerek 2. ELŐADÁS (1. RÉSZ)
Méréselmélet és mérőrendszerek 2. ELŐADÁS (1. RÉSZ) KÉSZÍTETTE: DR. FÜVESI VIKTOR 2016. 10. Mai témáink o A hiba fogalma o Méréshatár és mérési tartomány M é r é s i h i b a o A hiba megadása o A hiba
RészletesebbenHCE80/HCC80/HCE80R/HCC80R
HCE80/HCC80/HCE80R/HCC80R PADLÓFŰTÉSI ZÓNA SZABÁLYZÓK TERMÉK LEÍRÁS TULAJDONSÁGOK Könnyű és gyors telepítés az új vezetékezéssel Dugaszolható csatlakozók kábelszorítóval Integrált szivattyú relé a szivattyú
Részletesebben
