1 1.1 Vezérlő panel Asian Plastic fröccsöntőgépek a kor műszaki színvonalának megfelelő CDC 2000 tipusú vezérlővel vannak ellátva. A vezérlő panel fő részei: folyadék kristályos (LCD) monitor, funkciónyomógombok, üzemmód kiválasztó nyomógombok, kézi vezérlés nyomógombjai és numerikus billentyűzet. A panelen kapott helyet a vészleállító gomb is. A monitor rendelkezik egy automatikus kikapcsolási funkcióval is ezt képernyővédőnek nevezzük. Ha három percen belül nem nyomunk meg egyetlen billentyűt sem a monitor automatikusan elsötétül. Bármely billentyű megnyomásakor a monitor újra aktívvá válik. A vezérlő doboza kihajtható, a kényelmesebb kezelés végett. Fontos figyelmeztetés: Mielőtt a gépet üzemeltetné nagyon fontos, hogy elsajátítsa a vezérlő kezelését. Nem szakszerű kezelés a gép károsodásához vezethet! A képernyőt és a nyomógombokat ne érintse piszkos, olajos kézzel. A gépet mindig tartsa tisztán. A képernyőre gyárilag védőfóliát ragasztottak. A ragasztó anyaga évek múlva tönkreteheti a képernyő előlapját, ezért kicsomagoláskor távolítsa el a fóliát. Ne tegye ki a monitort állandó napsugárzásnak. 1.2 Vezérlőn elhelyezett nyomógombok A nyomógombokat öt csoportba sorolhatjuk, ezek: Be- és kikapcsolás nyomógombjai Menü választó vagy másnéven funkció nyomógombok Üzemmód választó nyomógombok Kézi üzemmód nyomógombjai Alfanumerikus + Enter + Törlés (Clear) nyomógombok Forgalmazó:Extrémplast BT Oldal: 1 / 1

2 A vezérlő panel képe Képernyő Vezérlő bekapcsolása Menü választó nyomógombok Üzemmód választó nyomógombok Alfanumerikus nyomógombok Kézi üzemmód nyomógombok Vészleállító gomb Forgalmazó:Extrémplast BT Oldal: 1 / 2

3 1.3 Vezérlő be- és kikapcsolás nyomógombjai Az első, piros színű gomb a vezérlő bekapcsó nyomógomb. Megnyomásával magát a vezérlő panelt tudjuk bekapcsolni. Bekapcsolt állapotot a gomb bal felső sarkában lévő piros LED jelzi. Ügyeljünk arra, hogy ha a képernyő védő lekapcsolja a képernyőt az nem jelenti azt, hogy a teljes vezérlő panel is kikapcsolódik.tehát ha a képernyő sötét, nézzük meg,hogy a LED világít-e. A vezérlő feléledését gyorsíthatjuk, ha a gomb megnyomásakor az F1 és F10 funkciógombokat is lenyomva tartjuk. Ebben az esetben ha a géphez normál PC billentyűzet is van kapcsolva - lehetőségünk van a BIOS Setup programba belépni, ha megnyomjuk a CTRL+ALT+S billentyű kombinációt. (A BIOS leírását lásd a 9.16 fejezetben.) A vészkikapcsoló benyomásával kapcsolhatjuk ki a vezérlőt. Mindig így kapcsoljuk ki és ne a gép főkapcsolójával. Ugyanis a vezérlő kikapcsolásakor adatokat ment el a memóriába, ami kb. 2 mp-et vesz igénybe. Ha a gépet rögtön a főkapcsolóval kapcsoljuk ki a következő bekapcsolásnál a 001 Elem csere szükséges (lásd 10/1) hibaüzenet jelenik meg a képernyőn. 1.4 Menü választó nyomógombok - funkciógombok A menü választó gombok közvetlenül a képernyő alatt helyezkednek el egy sorban. A menü választó nyomógombokból (másnéven Funkciógomb) 10 darab van. Szerepük, hogy a vezérlés menüi között átváltsunk. A gomboknak mindig más és más jelentésük van attól függően, hogy a gomb fölött milyen ikon jelenik meg a képernyőn. Ahány menü van a rendszerben annyi különféle ikon létezik. Ebben a kézikönvben a továbbiakban az F1,F2 F10 jelölést fogjuk alkalmazni a funkciógombokra. Meg kell még említeni, hogy a menük között is vannak olyanok, amelyek más menük kiindulásául szolgálnak. Ezt nevezzük főmenünek, a belőlük kiinduló további menüket pedig almenünek. A rendszerben 19 fő menü található. Ezek a gép fő vezérlési funkcióihoz tartoznak. A sor utolsó gombja az ikonsorok átváltására szolgál. Ez az ikonsor választó gomb. Mivel több mint tíz főmenü van a rendszerben szükség van arra, hogy az éppen nem látható főmenüket is elő tudjuk hívni. A gomb megnyomásával tudjuk a főmenü első és második ikonsorát átváltani. A következő ábra szemlélteti a főmenü két ikonsorát: Egyes funkciógomb(ok)hoz nem tartozik ikon. Ilyenkor a gomb megnyomásakor nem történik semmi. Forgalmazó:Extrémplast BT Oldal: 1 / 3

4 Az ikonsor választó gomb egy másik funkciója az, hogy ha a menürendszer valamelyik almenüjében tartózkodunk, akkor a gomb megnyomásakor mindig a főmenübe térhetünk vissza. A főmenü ikonjai: 1/1 Szerszám zárás/nyitás 2/1 Szerszám adatbázis 1/2 Kilökő 2/2 Fröccsagregát 1/3 Befröccsöntés 2/3 Fűtés időzítések 1/4 Plasztikálás (töltés) 2/4 Oldalmagok 1/5 Hőmérsékletek 2/5 Menetes mag 1/6 Termelési adatok 2/6 Fúvás 1/7 Alapértékek beállítása 2/7 Szerszám vastagság beállítás 1/8 Időzítések 2/8 Bemenetek figyelése 1/9 Gyorsbeállító menü 2/9 Kimenetek figyelése 1/10 Gépi ciklus idődiagram (nincs ikon) 2/10 Jogosultsági szintek és kalibrálás 1.5 Üzemmód választó nyomógombok Motor indítás nyomógomb A gomb sarkában lévő led világít ha a szivattyú motor be van kapcsolva és normálisan működik. A motor meghibásodása esetén (pl. a hőkioldó lekapcsol) a led kialszik. A motor nem indítható be ha az Automata üzemmód van kiválasztva. Motor leállítás nyomógomb Megnyomásakor a hidraulika szivattyú motor leáll és a Motor indítás nyomógomb lámpája kialszik. A motor nem állítható le Automata üzemmódban. Kézi üzemmód A gomb sarkában lévő led világít ha kézi üzemmód van kiválasztva. A gép bekapcsolásakor automatikusan a kézi üzemmód aktiválódik. Kézi üzemmódban lehet elvégezni a gép összes beállítását, szerszámcserét, megszakadt ciklus befejezését, stb. Csak kézi üzemmódban lehet a szivattyú motort be- és kikapcsolni. Félatomata üzemmód A gomb sarkában lévő led világít ha félatomata üzemmód van kiválasztva. Félautomata üzemmódot akkor alkalmazunk, ha a folyamatot minden ciklus után le akarjuk állítani. Például késztermék kézzel történő kivétele vagy inzertek berakása a szerszámba. Automata üzemmód A gomb sarkában lévő led világít ha atomata üzemmód van kiválasztva. Automata üzemmódban a gép automatikusan ismétli a ciklusokat amíg ezt meg nem szakítjuk pl. a vészleállító gomb, a félautomata vagy kézi üzemmód gomb segítségével. Forgalmazó:Extrémplast BT Oldal: 1 / 4

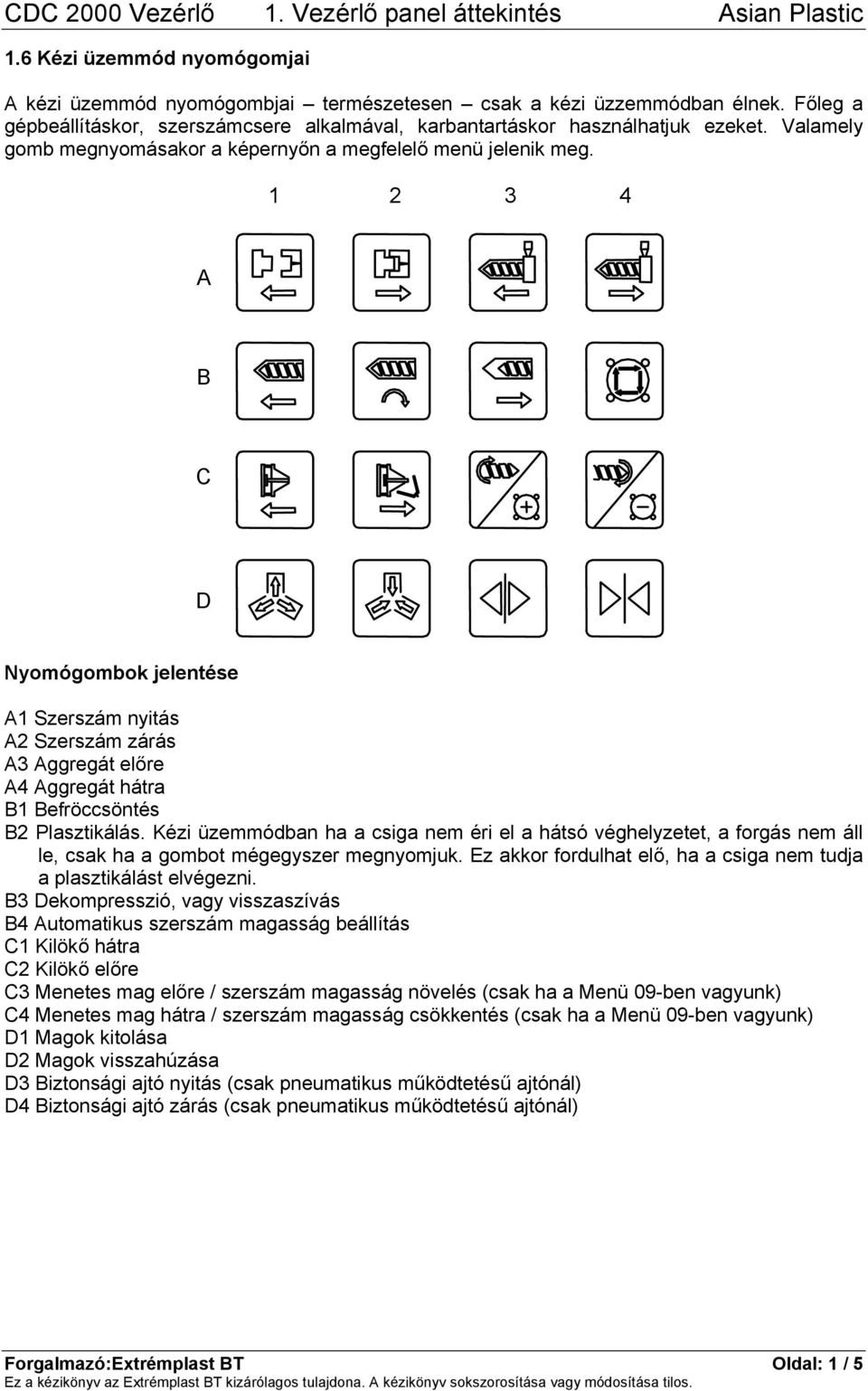

5 1.6 Kézi üzemmód nyomógomjai A kézi üzemmód nyomógombjai természetesen csak a kézi üzzemmódban élnek. Főleg a gépbeállításkor, szerszámcsere alkalmával, karbantartáskor használhatjuk ezeket. Valamely gomb megnyomásakor a képernyőn a megfelelő menü jelenik meg A B C D Nyomógombok jelentése A1 Szerszám nyitás A2 Szerszám zárás A3 Aggregát előre A4 Aggregát hátra B1 Befröccsöntés B2 Plasztikálás. Kézi üzemmódban ha a csiga nem éri el a hátsó véghelyzetet, a forgás nem áll le, csak ha a gombot mégegyszer megnyomjuk. Ez akkor fordulhat elő, ha a csiga nem tudja a plasztikálást elvégezni. B3 Dekompresszió, vagy visszaszívás B4 Automatikus szerszám magasság beállítás C1 Kilökő hátra C2 Kilökő előre C3 Menetes mag előre / szerszám magasság növelés (csak ha a Menü 09-ben vagyunk) C4 Menetes mag hátra / szerszám magasság csökkentés (csak ha a Menü 09-ben vagyunk) D1 Magok kitolása D2 Magok visszahúzása D3 Biztonsági ajtó nyitás (csak pneumatikus működtetésű ajtónál) D4 Biztonsági ajtó zárás (csak pneumatikus működtetésű ajtónál) Forgalmazó:Extrémplast BT Oldal: 1 / 5

6 1.7 Alfanumerikus + Enter ( )+ Törlés (Clear) nyomógombok Ez nyomógomb család a beállítási értékek beírására, módosítására a mezők közötti lépkedésre szolgál. Aki már dolgozott számítógéppel annak ismerősek lesznek az alábbi fogalmak. Beállítási paraméterek beírhatók, módosíthatók úgy hogy a képernyő kurzort a kívánt mezőre visszük majd a kívánt értéket beírjuk. Ne felejtsük el az Enter gombot megnyomni, mert csak így fogadja el a gép a beírt adatot. Ha csak a nyíl gombbal továbblépünk, a régi érték marad meg az újonnan bevitt adat elvész. Lehetőség van egy már beírt adat egyesével történő növelésére (+) vagy csökkentésére (-) gomb segítségével. Természetesen ilyenkor se felejtsük el az Enter gomb megnyomását. Ha véletlenül rossz adatot írtunk be és még nem nyomtuk meg az ( ) billentyűt az eredeti adatot visszakapjuk ha a (C) (Clear=Törlés) gombot megnyomjuk. Ha egy adat a megengedett tartományon kívül esik a képernyő legfölső sorában egy hibaüzenet jelenik meg, amely mutatja a helyes érték tartományt. (Pl. 120 t-ás gépen a záróerőt 150 t-ra akarjuk állítani.) Az alfanumerikus billentyűk egyszeri megnyomásával a gombra írt számot kapjuk vissza. Ha a gombot többször megnyomjuk, akkor a betűk jönnek elő. (0) nulla, további megnyomáskor szóköz (1) jelentése 1, további megnyomáskor S, T, U. (2) jelentése 2, további megnyomáskor V, W, X. (3) jelentése 3, további megnyomáskor Y, Z, -. (4) jelentése 4, további megnyomáskor J, K, L. (5) jelentése 5, további megnyomáskor M, N, O. (6) jelentése 6, további megnyomáskor P, Q, R. (7) jelentése 7, további megnyomáskor A, B, C. (8) jelentése 8, további megnyomáskor D, E, F. (9) jelentése 9, további megnyomáskor G, H, I. ( ) ( ) ( ) ( ) Kurzormozgató nyomógombok. A menü adatmezőinek kiválasztására szolgál. Egy kiválasztott adatmező sötét háttérrel jelenik meg. (Yes) gomb megnyomásával egy eldöntendő kérdésre athatunk igen választ. C Hibásan beadott adat törlése, CE tipusjelű gépeken a hibaüzenet törlése a képernyőről. (Enter) Helyes adat elfogadása. - Adatmező értékének csökkentése 1-gyel vagy választó adatmező léptetése az előző értékre + Adatmező értékének növelése 1-gyel vagy választó adatmező léptetése a következő értékre Bizonyos esetekben a vezérlő kiszámolja a szükséges beállítás értéket. Külön tárgyaljuk, amikor szükség lesz rá. Forgalmazó:Extrémplast BT Oldal: 1 / 6

7 1.8 Nyomógombok kombinált használata + A jelenlegi menü megjegyzése + Amikor a 48.sz.menü van a képernyőn (Fröccssebesség és nyomás diagram) a gombok együttes megnyomásakor a jelenlegi görbe sárga színűre változik, és minden egyes ciklusban a képernyőn marad alkalmat adva arra, hogy összehasonlítsuk a következő ciklusok aktuális görbéit. Ebből következtethetünk a folyamatunk stabilitására is. + Backup 1. + Backup 2. + Backup 3. + Backup 4. + A jelenlegi menü képernyő kinyomtatása (print screen). Ne használja, ha nincs nyomtató csatlakoztatva, mert a vezérlő lefagy. + Hiba 013: Záróegység löket túllépés hibaüzenet esetén a hiba nyugtázása Forgalmazó:Extrémplast BT Oldal: 1 / 7

8 1.9 A menürendszer elemeinek áttekintése A Supermaster fröccsöntőgépek vezérlő beállításait ún. menük segítségével végezzük. Egy menü tulajdonképpen egy képernyőn elhelyezett információk összessége. Minden funkcióhoz egy vagy több képernyő tartozik. Előfordulkat, hogy egy képernyőn nem fér el az összes adat, ekkor a nyomógomb sorban található le és fel nyilak segítségével görgethetjük a képernyő tartalmát. Az alábbiakban felsoroljuk az összes menüt. Sorszám Tartalom Fejezet Ikon 00 Rendszer teszt Kézi üzemmód beállítások Automata üzemmód beállítások Szerszám zárás/nyitás beállítás Magas nyomású munkahenger beállítás Kilökő beállítás Maghúzó beállítás Menetes mag beállítás Levegő fúvás beállítás Szerszám magasság és záróerő beállítás Olajzás beállítás Befröccsöntés és utánnyomás beállítás lépcsős befröccsöntés beállítás 13 9-lépcsős nyomás visszatartás beállítás 14 Plasztikálás és dekompresszió beállítás Fröccsegység (agregát) beállítás Elméleti fröccsmennyiség grafikonja Elméleti fröccsteljesítmény grafikonja Elméleti fröccsnyomás grafikonja Henger kijáratás beállítás Forgalmazó:Extrémplast BT Oldal: 1 / 8

9 20 Henger hőmérséklet beállítás Henger hőmérséklet beállítás grafikonja Hőmérséklet időzítés beállítás Szerszámhőmérséklet beállítás 24 T1 hőmérséklet görbe T2 hőmérséklet görbe T3 hőmérséklet görbe T4 hőmérséklet görbe T5 hőmérséklet görbe T6 hőmérséklet görbe Garat hőmérséklet görbe 31 Hidraulika olaj hőmérséklet görbe 32 Funkció kiválasztás Sebesség-nyomás beállítás Számláló beállítás Időzítő beállítás Program állapot lekérdezés Relé állapot lekérdezés Számláló állapot lekérdezés Időzítő állapot lekérdezés Bemenet állapot lekérdezés Kimenet állapot lekérdezés 7.6 Forgalmazó:Extrémplast BT Oldal: 1 / 9

10 42 Szerszám azonositó beállítás Termék számláló Selejt válogatás 45 Folyamat paraméterek grafikonja SPC analízis Eloszlási görbe befröccsöntés és plasztikálás véghelyzet 48 Fröccs sebesség és fröccs nyomás görbéi Folyamat paraméterek naplózása Folyamat paraméter változtatások naplózása Hibaesemények naplózása Alapértelmezett paraméterek beállítása 53 Kezdő paraméterek Fix paraméterek Szerszám beállítás Bemenet átváltás Kimenet átváltás Aktuális kalibráció Gép információk Hőmérséklet automatikus hangolás Hardware vizsgálat Belső memória Jogosultsági szintek 9.1 Forgalmazó:Extrémplast BT Oldal: 1 / 10

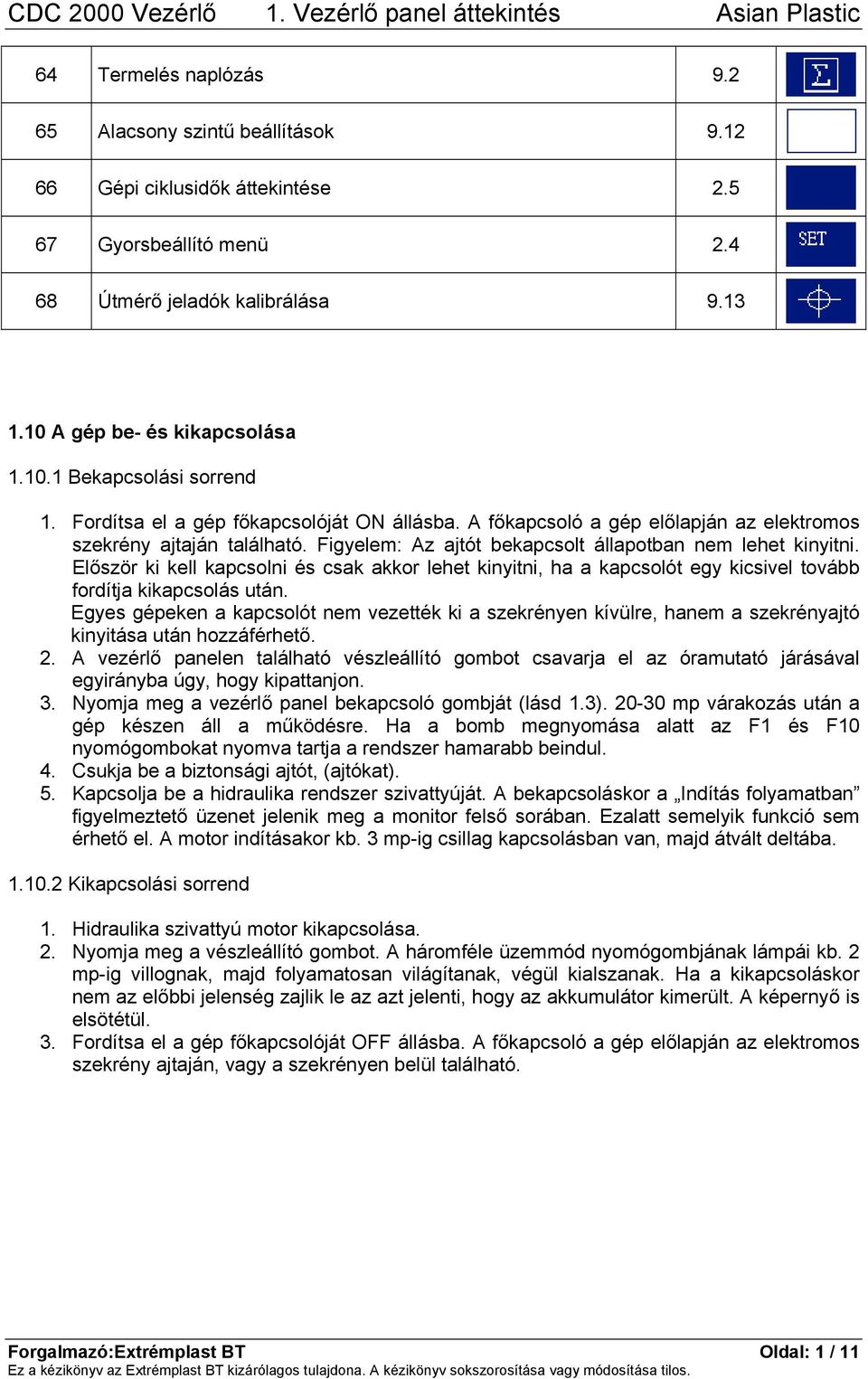

11 64 Termelés naplózás Alacsony szintű beállítások Gépi ciklusidők áttekintése Gyorsbeállító menü Útmérő jeladók kalibrálása A gép be- és kikapcsolása Bekapcsolási sorrend 1. Fordítsa el a gép főkapcsolóját ON állásba. A főkapcsoló a gép előlapján az elektromos szekrény ajtaján található. Figyelem: Az ajtót bekapcsolt állapotban nem lehet kinyitni. Először ki kell kapcsolni és csak akkor lehet kinyitni, ha a kapcsolót egy kicsivel tovább fordítja kikapcsolás után. Egyes gépeken a kapcsolót nem vezették ki a szekrényen kívülre, hanem a szekrényajtó kinyitása után hozzáférhető. 2. A vezérlő panelen található vészleállító gombot csavarja el az óramutató járásával egyirányba úgy, hogy kipattanjon. 3. Nyomja meg a vezérlő panel bekapcsoló gombját (lásd 1.3) mp várakozás után a gép készen áll a működésre. Ha a bomb megnyomása alatt az F1 és F10 nyomógombokat nyomva tartja a rendszer hamarabb beindul. 4. Csukja be a biztonsági ajtót, (ajtókat). 5. Kapcsolja be a hidraulika rendszer szivattyúját. A bekapcsoláskor a Indítás folyamatban figyelmeztető üzenet jelenik meg a monitor felső sorában. Ezalatt semelyik funkció sem érhető el. A motor indításakor kb. 3 mp-ig csillag kapcsolásban van, majd átvált deltába Kikapcsolási sorrend 1. Hidraulika szivattyú motor kikapcsolása. 2. Nyomja meg a vészleállító gombot. A háromféle üzemmód nyomógombjának lámpái kb. 2 mp-ig villognak, majd folyamatosan világítanak, végül kialszanak. Ha a kikapcsoláskor nem az előbbi jelenség zajlik le az azt jelenti, hogy az akkumulátor kimerült. A képernyő is elsötétül. 3. Fordítsa el a gép főkapcsolóját OFF állásba. A főkapcsoló a gép előlapján az elektromos szekrény ajtaján, vagy a szekrényen belül található. Forgalmazó:Extrémplast BT Oldal: 1 / 11

12 1.11 A vezérlő nyelvezetének megváltoztatása A Supermaster fröccsöntőgépek Magyarországra magyar nyelvű vezérlővel érkeznek. A fordítást az Extrémplast végezte. Ha a vevő egy másik nyelvet szeretne használni azt előre kell jeleznie, hogy a gép már eredetileg a kívánt nyelvű vezérlővel érkezzen. Szükség esetén azonban a vevő is megváltoztathatja a nyelv beállítást. A vezérlő egyszerre csak egy nyelven képes beszélni. A vezérlő nyelvezetének megváltoztatása a 43.menüben történik. Régebbi gépeken, ahol a 43.menüben még nincs beépítve ez a funkció a következőképpen járjunk el: Válassza ki a képernyőn a Menü 65-t. A legalsó sorban a Down.OS mezőt állítsa át 1-be majd nyomjon ( )-t. Nyissa ki a vezérlő szekrényt és a számítógép alaplaphoz csatlakoztasson egy normál PC billentyűzetet. A billentyűzetnek PS2 csatlakozója legyen. Nyomja meg az ESC billentyűt. Ezzel kilép a CDC programból és a DOS op.rendszer felügyelete alá kerül. A C: meghajtó nem más mint egy RAM memória, melynek mérete 2MB. A működés ezután teljesen megegyezik egy normál PC DOS operációs rendszerrel. Illessze be azt a floppy lemezt amely az új nyelvezetű programot tartalmazza. Másolja át a MOJI.DCD programot az A: meghajtóról a C: meghajtóra (COPY A:MOJI.CDC C:\). A DOS rákérdez, hogy valóban felül akarom-e írni az előző file-t. Nyomja meg a Y billentyűt, majd az Enter-t. A programba való visszatéréshez adja meg a CDC parancsot, majd Enter. Válassza ki a képernyőn a Menü 65-t. A legalsó sorban a Down.OS mezőt állítsa át 0-ba majd nyomjon ( )-t. Húzza ki a billentyűzetet az alaplapból Menü képernyők kinyomtatása A CDC vezérlő menü képernyőit ki tudjuk nyomtatni. Ez sokszor hasznos lehet egy bizonyos beállítás gyors papírra vetéséhez. Előtte azonban csatlakoztatnunk kell a nyomtatót az alaplapon elhelyezett nyomtató portra. Nem kell mást tennünk, mint egyszerre nyomjuk le a + gombokat. A képernyő tartalma kiíródik a nyomtatóra. Nyomtatás alatt a képernyő adatai zárolva vannak, tehát nem lehet változtatást végezni. Ne használja, ha nincs nyomtató csatlakoztatva, mert a vezérlő lefagy. A CDC vezérlő csak az alábbi nyomtatókkal tud kommunikálni: EPSON STYLUS COLOR 600 EPSON STYLUS COLOR 640 EPSON LQ-670 (LQ-670C a kínai verzióhoz) Forgalmazó:Extrémplast BT Oldal: 1 / 12
