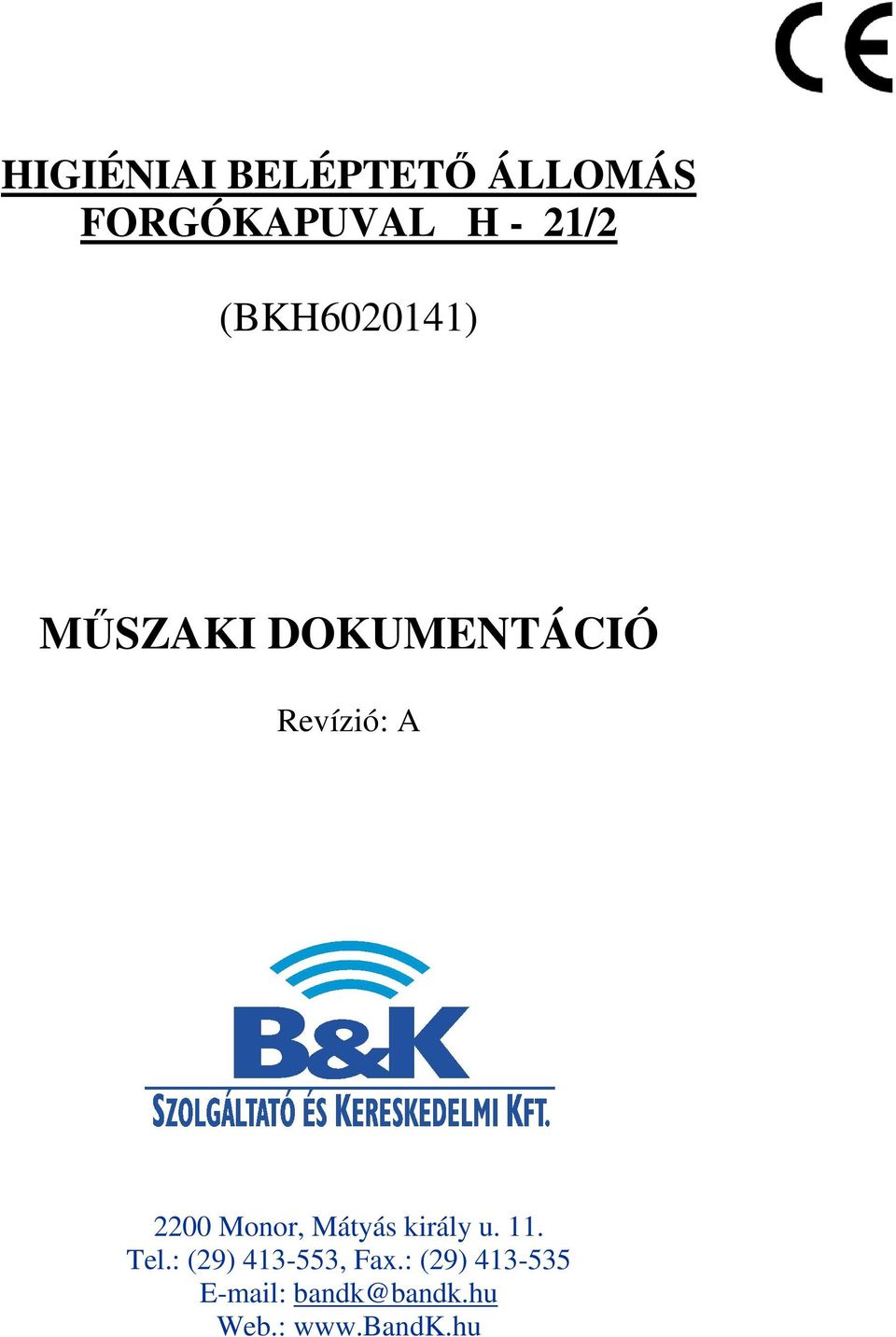

1 HIGIÉNIAI BELÉPTETİ ÁLLOMÁS FORGÓKAPUVAL H - 21/2 (BKH ) MŐSZAKI DOKUMENTÁCIÓ Revízió: A 2200 Monor, Mátyás király u. 11. Tel.: (29) , Fax.: (29) bandk@bandk.hu Web.:

2 Beüzemelés, vagy a készülék használata elıtt kérjük, figyelmesen olvassa végig a mőszaki dokumentációt! TARTALOMJEGYZÉK 1. Bevezetés Felhasználási terület Biztonsági utasítások Beüzemelési, üzemeltetési utasítások Általános elıírások Beüzemelés Kézi indítás Üzemeltetés Mőszaki, üzemeltetési felügyelet kötelezettsége Karbantartó személyzet kötelessége A berendezés szerkezete és leírása Tisztítás A berendezés leszerelése és a környezet Javítások és hibaelhárítás Mőszaki adatok Mőszaki rajz Elektromos és mechanikus elemek Elektromos vezetékek kapcsolási rajza Felelısség Garancia Forgalmazó és szervíz: B&K Szolgáltató és Kereskedelmi Kft. Tel.: 06-29/ :bandk@bandk.hu 2200 Monor, Mátyás király u. 11. Fax.: 06-29/ Web.: BKH

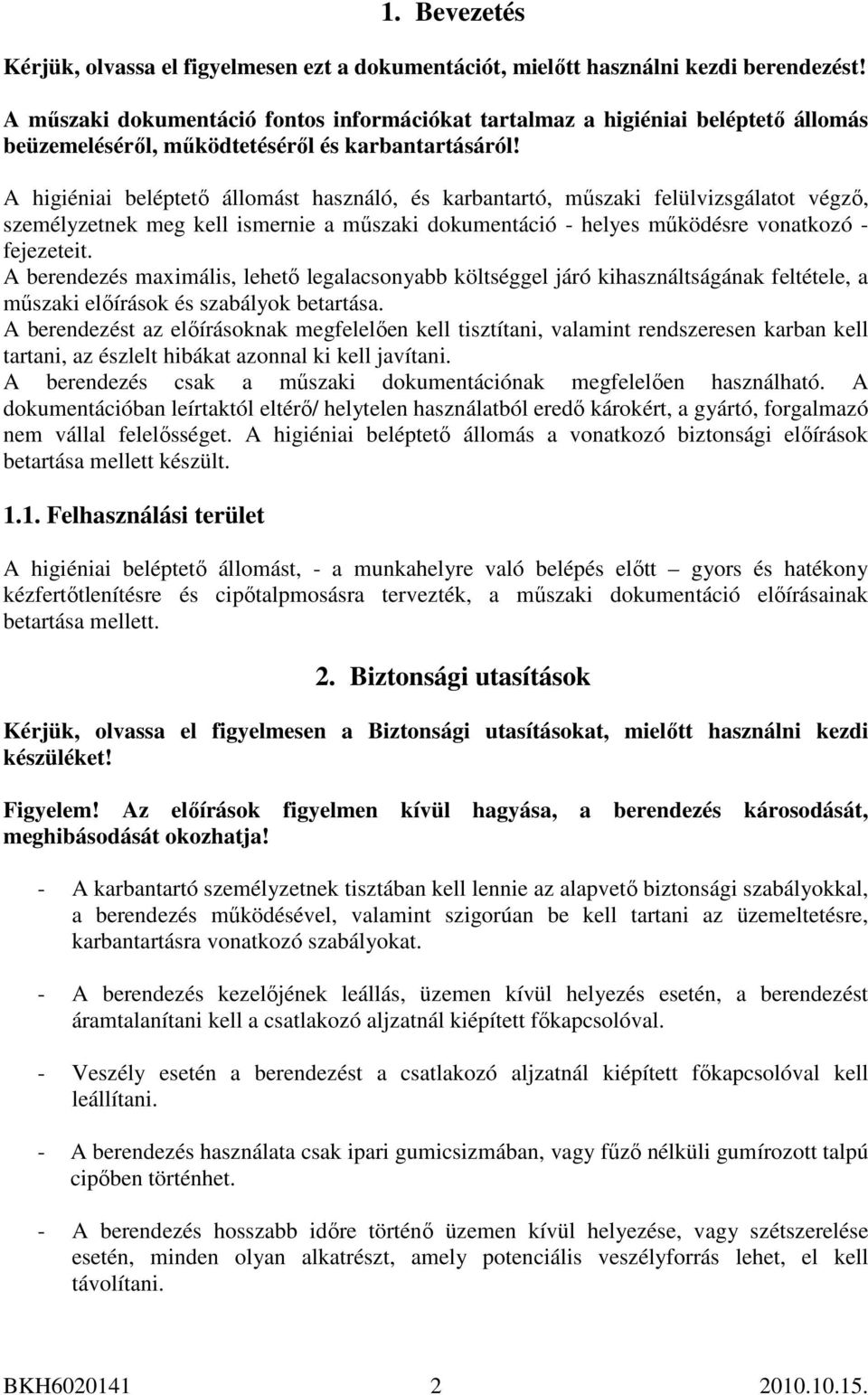

3 1. Bevezetés Kérjük, olvassa el figyelmesen ezt a dokumentációt, mielıtt használni kezdi berendezést! A mőszaki dokumentáció fontos információkat tartalmaz a higiéniai beléptetı állomás beüzemelésérıl, mőködtetésérıl és karbantartásáról! A higiéniai beléptetı állomást használó, és karbantartó, mőszaki felülvizsgálatot végzı, személyzetnek meg kell ismernie a mőszaki dokumentáció - helyes mőködésre vonatkozó - fejezeteit. A berendezés maximális, lehetı legalacsonyabb költséggel járó kihasználtságának feltétele, a mőszaki elıírások és szabályok betartása. A berendezést az elıírásoknak megfelelıen kell tisztítani, valamint rendszeresen karban kell tartani, az észlelt hibákat azonnal ki kell javítani. A berendezés csak a mőszaki dokumentációnak megfelelıen használható. A dokumentációban leírtaktól eltérı/ helytelen használatból eredı károkért, a gyártó, forgalmazó nem vállal felelısséget. A higiéniai beléptetı állomás a vonatkozó biztonsági elıírások betartása mellett készült Felhasználási terület A higiéniai beléptetı állomást, - a munkahelyre való belépés elıtt gyors és hatékony kézfertıtlenítésre és cipıtalpmosásra tervezték, a mőszaki dokumentáció elıírásainak betartása mellett. 2. Biztonsági utasítások Kérjük, olvassa el figyelmesen a Biztonsági utasításokat, mielıtt használni kezdi készüléket! Figyelem! Az elıírások figyelmen kívül hagyása, a berendezés károsodását, meghibásodását okozhatja! - A karbantartó személyzetnek tisztában kell lennie az alapvetı biztonsági szabályokkal, a berendezés mőködésével, valamint szigorúan be kell tartani az üzemeltetésre, karbantartásra vonatkozó szabályokat. - A berendezés kezelıjének leállás, üzemen kívül helyezés esetén, a berendezést áramtalanítani kell a csatlakozó aljzatnál kiépített fıkapcsolóval. - Veszély esetén a berendezést a csatlakozó aljzatnál kiépített fıkapcsolóval kell leállítani. - A berendezés használata csak ipari gumicsizmában, vagy főzı nélküli gumírozott talpú cipıben történhet. - A berendezés hosszabb idıre történı üzemen kívül helyezése, vagy szétszerelése esetén, minden olyan alkatrészt, amely potenciális veszélyforrás lehet, el kell távolítani. BKH

4 - A higiéniai beléptetı állomás beüzemelését, javítását, karbantartását csak szakképzett személy végezheti. - A higiéniai beléptetı állomás csak mőszakilag hibamentes állapotban használható. Mőszaki hiba esetén, a berendezést azonnal le kell állítani, a javításokat szakképzett személynek kell elvégezni. - Kiegészítı eszközöket, a gyártó, forgalmazó jóváhagyása nélkül, tilos a berendezésre szerelni. - A javasolt karbantartási idıket be kell tartani. - A berendezés vevıje felelısséggel tartozik azért, hogy a berendezés jövıbeli tulajdonosát megismertesse az összes, mőködéssel, tisztítással és karbantartással kapcsolatos utasítással. - A higiéniai beléptetı állomás kizárólag csak a mőszaki dokumentációban meghatározott használatra alkalmas. - Biztosítani kell, hogy a készülék telepítése a vonatkozó érintésvédelmi elıírások szerint történjen. - Minden javítási, vagy karbantartási munkát megelızıen, a berendezést a csatlakozó aljzatnál kiépített fıkapcsolóval áramtalanítani kell. - Tilos a higiéniai beléptetı állomás mőködtetése, szervízelése, ha bármely biztonsági rendszer hiányzik, vagy nem mőködik. - A higiéniai beléptetı állomás közelében tilos a gyúlékony folyadékok használata. Csak az ajánlott mosó és fertıtlenítı szereket használja. - Ha füstöt vagy más, rendellenes szagot érez, vagy furcsa hangot hall, a fıkapcsolónál áramtalanítsa a berendezést, húzza ki a hálózati kábelt, helyezze üzemen kívül a készüléket, és hívja a szervíz központot. - Semmilyen formában ne módosítsa a terméket. - A dokumentációban leírtaktól eltérı/ helytelen használatból eredı károkért, a gyártó, forgalmazó nem vállal felelısséget. - Ha bármilyen kérdése van a funkciót, mőködést, alkatrész utánpótlást illetıen, vegye fel a kapcsolatot a forgalmazóval Általános elıírások 3. Beüzemelési, üzemeltetési utasítások A karbantartó, üzemeltetı személyzetnek ismernie kell a higiéniai beléptetı állomás szerkezetét, mőködését, és a hozzá tartozó fertıtlenítı szereket. Gondoskodni kell arról, hogy BKH

5 a felhasználó személyzet megfelelı oktatásban részesüljön, a berendezés használatával kapcsolatosan. Ezt követıen indítható be a készülék. - A higiéniai beléptetı állomást sima, sík, könnyen tisztítható, csúszásmentes felületre kell telepíteni. - A berendezést 5 C - 35 C közötti hımérsékleten való használatra tervezték, így fagymentes helyen kell beszerelni Beüzemelés A higiénia beléptetı állomás telepítési helyszínén, a következı csatlakozási lehetıségeket kell biztosítani: - Áramellátás - A készülék csatlakoztatásához, kapcsoló doboz kiépítése szükséges, mely tartalmazza a csatlakozó aljzatot, az áramtalanító kapcsolót, kismegszakítót (B 6A), és egy 30 maes életvédelmi relét. - A 5x1,5mm2 vezeték végére szerelt 5 pólusú csatlakozó dugó segítségével csatlakoztassa a berendezést, a fenti módon kiépített csatlakozási ponttal, az elektromos hálózathoz. A vezetéket toldani, meghosszabítani tilos! Az elektromos csatlakoztatást csak szakképzett személy végezheti. Figyelem: Az elektromos csatlakoztatást csak szakképzett személy végezheti! - Vízellátás - Csatlakoztassa a berendezést tartalék elzáró szelep közbeiktatásával a vízhálózathoz, a készülék jobb oldalán lévı ½ -os vízbevezetı csonknál. A csatlakozást rugalmas bekötıcsıvel végezze! A berendezésbe csak tiszta, 90µm szemcsefinomságra szőrt víz vezethetı. - Kézfertıtelenítı szer feltöltése - A fertıtlenítıszeres tartályt, a berendezés bal oldalán kívül elhelyezett polcra kell tenni. A szállító csövet a fertıtlenítıszeres tartályba kell belehelyezni. Figyelem! A szívó csı végének a fertıtlenítıszer szintje alá kell merülnie! - Talpfertıtlenítı szer feltöltése - A fertıtlenítıszeres tartályt, a berendezés mellé, jobb oldalra kell tenni. A szállító csövet és a szívó szőrıt a fertıtlenítıszeres tartályba kell belehelyezni. Figyelem! A szívó csı végének, és a szőrınek a fertıtlenítıszer szintje alá kell merülnie! - A használt mosóvíz elvezetése - A használt mosóvíz elvezetéséhez csatlakoztassa a berendezés alján lévı kivezetést egy csı segítségével a szennyvízcsatornához, vagy padlóısszefolyó fölé telepítse a beléptetı állomást. BKH

6 3.3. Kézi indítás A berendezés beszerelése, és a fent leírtak szerinti csatlakoztatása után a készülék mőködtethetı. 1. Az elektromos csatlakozásnál kiépített fıkapcsolóval kapcsolja be a készüléket. 2. Nyissa ki a vízhálózatba épített elzáró szelepet. 3. Távolítsa el az összes levegıt a fertıtlenítıszer adagoló rendszerekbıl. 3/a. Tartsa nyomva a kézfertıtlenítı doboz oldalán lévı zöld gombot, amíg a kézfertıtlenítı fúvókái nem kezdenek permetezni. 3/b. Tegye a kezét a bejárati infraérzékelıhöz, a kefék ezáltal forogni kezdenek Figyelje a talpfertıtlenítı folyadék szívócsövét. Addig mőködtesse a keféket, míg a szívócsıben buborkmentes nem lesz a folyadék. Figyelem! Az elsı használat elıtt, és a kézfertıtlenítı folyadék kifogyását követı újratöltésekor a berendezés oldalán lévı zöld kapcsolót nyomva kell tartani körülbelül 5 másodpercig, hogy a folyadék eljusson a fúvókákba! 4. Ellenırizze a higiéniai beléptetı állomás megfelelı mőködését egy teszt áthaladással, amely során mind a kefék optikai érzékelıjét, mind a kézfertıtlenítı optikai érzékelıit aktiválja, így a forgóvilla engedélyezi az áthaladást, majd a kefék forgása és a vízadagolás leáll. Ezt követıen a gép használatra kész Üzemeltetés - A fertıtlenítı folyadék mennyiségét naponta (gyakori használat esetén többször) ellenırizze, és szükség esetén töltse fel, a 3.2. fejezet figyelembevételével. - Üzemelés közben, naponta ellenırizze az egyes részek mőködését. Rendellenesség esetén meg kell szüntetni a problémát. A higiéniai beléptetı állomást hetente meg kell tisztítani és a rozsdamentes felületeket meg kell szárítani. - A mőködtetés során legalább havonta gondoskodjon a forgóvilla olajozásáról Mőszaki, üzemeltetési felügyelet kötelezettsége - a fertıtlenítıszer adagoló mőködési biztonságára vonatkozó utasítás elıkészítése - a higiéniai beléptetı állomást használó személyzetre vonatkozó utasítás elıkészítése - a szervízelés biztonságáról való gondoskodás - tervezett javítások, karbantartások felügyelete - a jelen mőködési dokumentáció ajánlásainak betartása/betartatása 3.6. Karbantartó személyzet kötelessége - a készülék korábbi fejezetekben ismertetettek szerinti mőködtetése - a rendellenességek felismerése és megszüntetése BKH

7 - a kötelezı karbantartás elvégzése - a vezetık értesítése a kisebb javítások szükségességérıl - a készülék és környezetének tisztántartása - a munkahely biztonsági szabályainak betartása A higiéniai beléptetı állomás három részbı áll. 4. A berendezés szerkezete és leírása A. Kézfertıtlenítı doboz B. Alapzat kefékkel, talpfertıtlenítıvel C. Forgóvilla A. A kézfertıtlenítı doboz - rozsdamentes acélból. A fertıtlenítı dobozban permetezı fúvóka, optikai érzékelı, valamint folyékony fertıtlenítıszer adagoló pumpa található. A fertıtlenítı szer a szívócsövön keresztül jut el a doboz jobb oldalán lévı tartályból a fúvókákhoz. A kézfertıtlenítı dobozt úgy alakították ki, hogy a felhasználónak csak a kézfertıtlenítést követıen engedéjezze a belépést. A kézfertıtlenítı folyamat az optikai érzékelık segítségével történı kézfelismeréssel veszi kezdetét, majd a fúvókák mindkét kézre fertıtlenítı szert permeteznek. Fontos, hogy az optikai érzékelı mindkét kezet egyszerre érzékelje! A folyamat kb. 2 másodpercet vesz igénybe A folyékony fertıtlenítıszer mennyisége egy cikluson belül, a karbantartó által, az adagolás idejével beállítható. Figyelem! A kézfertıtlenítési folyamat csak akkor veszi kezdetét, ha az optikai érzékelık mindkét kezet egyszerre látja! B. Az alapzat, kefékkel, talpfertıtlenítıvel - rozsdamentes acélból. Az alapzat két kefét és a bemeneti oldalon lévı optikai érzékelıt tartalmazza. A cipı/csizmatalpmosás során a vízhálózatra csatlakoztatott berendezés, padlóra helyezett fertıtlenítıszeres tartályból, a vegyszertömlın keresztül folyadékot szív fel. Amikor a felhasználó, az optikai érzékelı hatáskörén belül tartózkodik, kezdetét veszi a cipıtalpmosó folyamat, mely kb. 7 másodpercet vesz igénybe. A kefék forogni kezdenek és a mágnesszelepen keresztül a fúvókacsı mosószeres vizet permetez a kefékre. A folyékony fertıtlenítıszer mennyisége egy cikluson belül a karbantartó által, a szívócsıbe helyezett betétekkel beállítható. A kefék szerszám nélkül cserélhetık, tisztításkor kivehetık. Figyelem! A belépést blokkolhatja, ha az optikai érzékelı a látókörében egyéb tárgyat, falat érzékel! C. Forgóvilla Bemenı irány: Miután a kéz és a cipıtalp egyidejő fertıtlenítése befejezıdik, a forgóvilla egy elektromágnes segítségével kb. 5 másodpercre (gyári beállítás) kiold, és egy zöld lámpa kigyulladása jelzi, hogy a felhasználó áthaladhat a rendszeren. A forgóvilla kioldási ideje szabályozható. Figyelem! A két kéz egyidejő fertıtlenítése és a cipıtalpak mosása szükséges ahhoz, hogy be lehessen lépni a gyártótérbe! BKH

8 Kimenı irány: A forgóvilla szabad forgása lehetıvé teszi, a talpmosás és kézfertıtlenítés nélküli kilépést. A forgóvilla csak egyirányú áthaladásra is beállítható. 5. Tisztítás A tisztítást naponta, higiéniai követelményeknek megfelelıen kell elvégezni. Tisztítás során tartsa be a mellékelt Rozsdamentes felületek karbantartása, tisztítása leírást. A tisztítási folyamat a következı: - Áramtalanítsa a berendezést! - Permetezze le a berendezést tisztítószerrel, majd alaposan öblítse le a habot! - Szükség esetén ismételje meg a folyamatot! - A tisztítás során keletkezı szennyvíz a kézfertıtlenítı egységbıl egy csövön keresztül távozik a fertıtlenítı térbıl. A kézfertıtlenítésbıl visszamaradó fertıtlenítıszer is ugyanazon a csövön keresztül kerül elvezetésre. - Ne használjon nagynyomású tisztító készüléket! - Ne használjon klór tartalmú tisztítószereket a rozsdamentes acél részek tisztításához! - A rozsdamentes felületeket puha kendıvel törölje szárazra. - Az optikai érzékelıt puha ruhával, tisztítószer nélkül törölje tisztára! - Csatlakoztassa a berendezést az elektromos hálózathoz! - Gyızıdjön meg az egyes részek hibamentességérıl, és a szigetelés megfelelıségérıl. Ellenırizze, hogy a berendezés megfelelıen üzemel e, az optikai érzékelı rövid idejő aktivizálásával. - A beléptetı állomás ezután ismét mőködésre kész. Figyelem! Tisztítás után mindíg ellenırizze, hogy a berendezés hibamentesen mőködike! BKH

9 6. A berendezés leszerelése és a környezet A berendezés szállítását, leszerelését csak képzett szakember végezheti. Figyelem!Alacsony hımérsékleten a higiéniai beléptetı állomás szétszerelése csak azután végezhetı el, hogy a vizet eltávolítottuk minden csıbıl és szivattyúból. Hosszab idı utáni újbóli üzembehelyezés, áthelyezés esetén, tisztítsa meg a berendezést az 5. Tisztítás fejezetben leírtak szerint, öblítse át a csöveket tiszta vízzel úgy, hogy néhányszor bekapcsolja a készüléket. A kidobásra ítélt elektromos és elektronikus készülékeket, az ilyen típusú készülékekre vonatkozó kezelési, szállítási és újrafeldolgozási elıírásokkal összhangban, külön kell eltávolítani. A termék megfelelı szétszerelésével megelızhetıek, a hulladék nem elıírásszerő kezelésébıl adódó, környezetre, és az emberi egészségre gyakorolt káros mellékhatások. A termék megfelelı elhelyezése: - Rm. acél gépburkolat a fémhulladékokhoz - Elektromos réz alkatrészek speciális hulladék kezelésre - PVC tömlı/csı csatlakozások újrafeldolgozásra - Mőanyag alkotórészek újrafeldolgozásra A higiéniai beléptetı állomás szétszerelése a következıképpen történik: 1. Áramtalanítsa a berendezést, kösse le a vízhálózatról. 2. Tisztítsa meg a berendezést, az 5. Tisztítás fejezetben leírtak szerint. 3. A termék megsemmisítésre történı szétszerelését csak szakember, vagy kioktatott személyzet végezheti. 7. Javítások és hibaelhárítás A higiénia beléptetı állomás mőködtetése fokozatos és lassú alkatrészkopással jár, ami kevés fenntartási munkát igényel. A berendezés élettartamának megnövekedése érdekében pontosan végezze el a javítási, felújítási munkákat. A tervezett javítások karbantartás jellegőek és a következık tartoznak hozzá: - Szervíz, karbantartás naponta és idıszakosan - aktuális javítások - a kisebb üzemzavarok - a berendezés mőködési helyén történıelhárítására - átlagos - a felújítási tervvel összhangban lévı javítások / idıszakos /, a jelentısen elkopott alkatrészek javítására - fı javítások / alap / - a teljesen elhasználódott alkatrészek cseréje, melynek eredményeként a higiéniai beléptetı állomás ugyanolyan hatékonysággal mőködik, mint az új. BKH

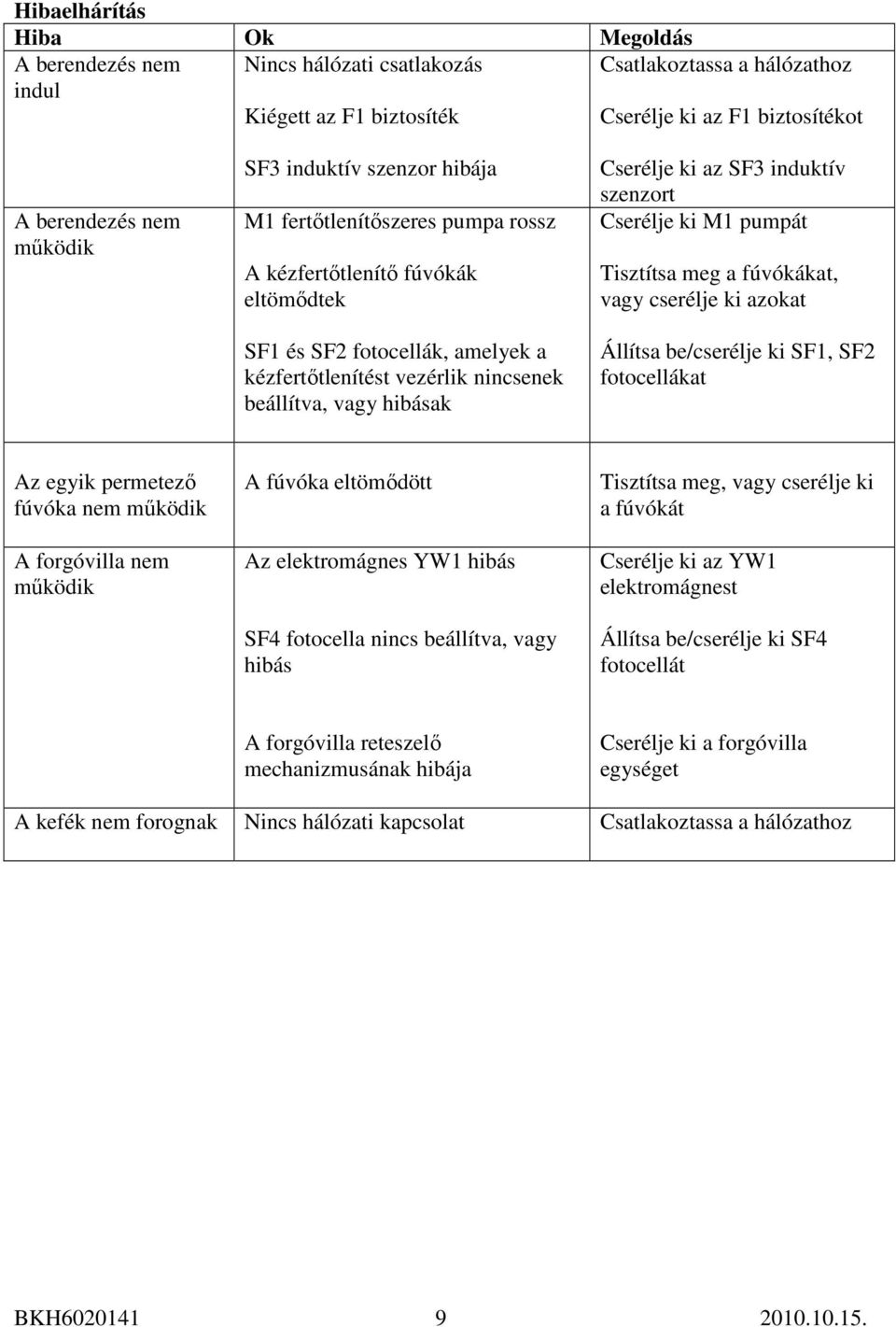

10 Hibaelhárítás Hiba Ok Megoldás A berendezés nem indul Nincs hálózati csatlakozás Csatlakoztassa a hálózathoz Kiégett az F1 biztosíték Cserélje ki az F1 biztosítékot A berendezés nem mőködik SF3 induktív szenzor hibája M1 fertıtlenítıszeres pumpa rossz A kézfertıtlenítı fúvókák eltömıdtek SF1 és SF2 fotocellák, amelyek a kézfertıtlenítést vezérlik nincsenek beállítva, vagy hibásak Cserélje ki az SF3 induktív szenzort Cserélje ki M1 pumpát Tisztítsa meg a fúvókákat, vagy cserélje ki azokat Állítsa be/cserélje ki SF1, SF2 fotocellákat Az egyik permetezı fúvóka nem mőködik A forgóvilla nem mőködik A fúvóka eltömıdött Az elektromágnes YW1 hibás SF4 fotocella nincs beállítva, vagy hibás Tisztítsa meg, vagy cserélje ki a fúvókát Cserélje ki az YW1 elektromágnest Állítsa be/cserélje ki SF4 fotocellát A forgóvilla reteszelı mechanizmusának hibája Cserélje ki a forgóvilla egységet A kefék nem forognak Nincs hálózati kapcsolat Csatlakoztassa a hálózathoz BKH

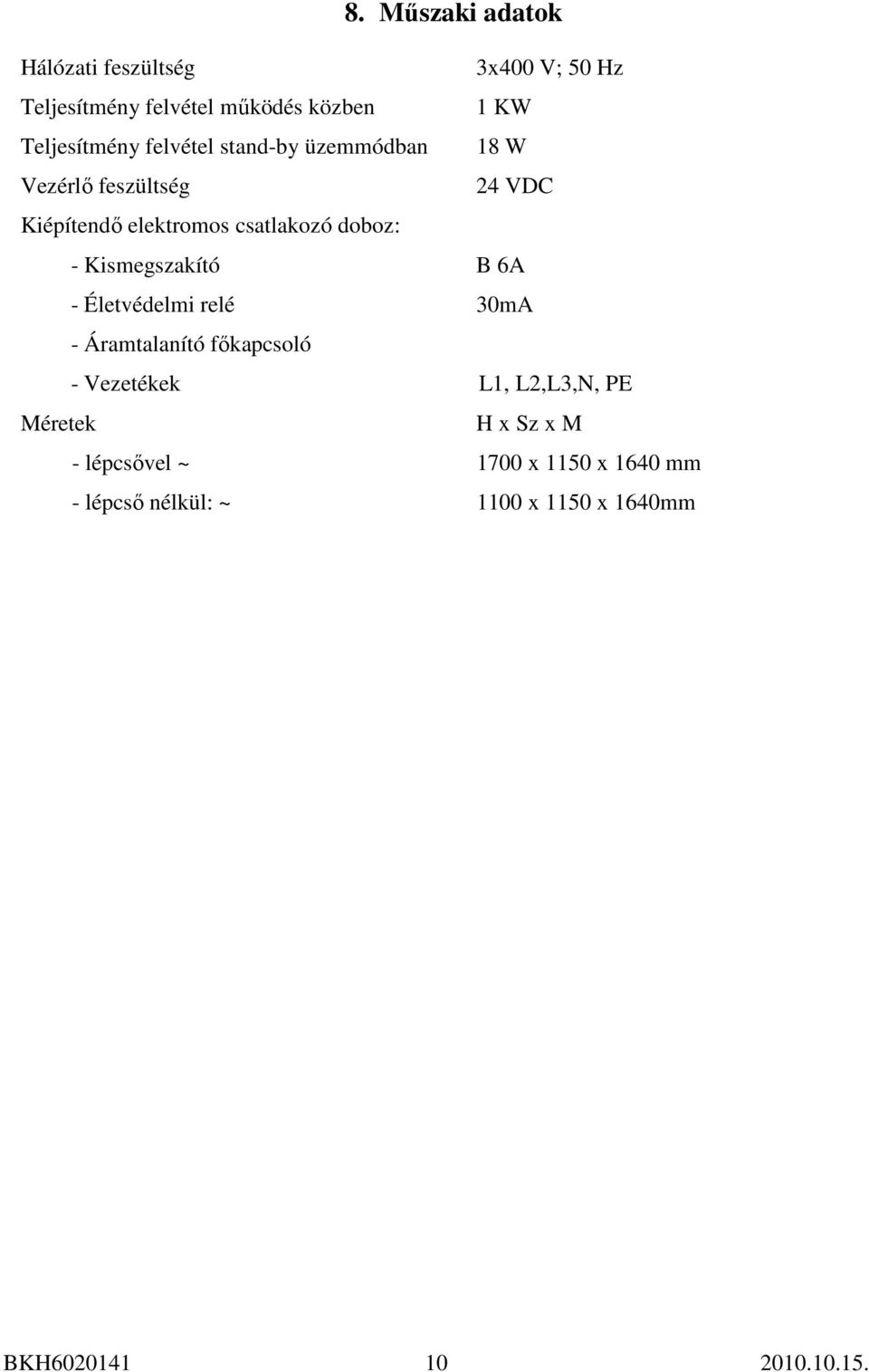

11 8. Mőszaki adatok Hálózati feszültség 3x400 V; 50 Hz Teljesítmény felvétel mőködés közben 1 KW Teljesítmény felvétel stand-by üzemmódban 18 W Vezérlı feszültség 24 VDC Kiépítendı elektromos csatlakozó doboz: - Kismegszakító B 6A - Életvédelmi relé 30mA - Áramtalanító fıkapcsoló - Vezetékek L1, L2,L3,N, PE Méretek H x Sz x M - lépcsıvel ~ 1700 x 1150 x 1640 mm - lépcsı nélkül: ~ 1100 x 1150 x 1640mm BKH

12 8.1. Mőszaki rajz BKH

13 8.2. Elektromos és mechanikus elemek Sorszám Leírás 1 Elektromágnes - 12VDC 2 Vízpumpa (fertıtlenítı) 24VDC 3 Transzformátor - 230/24VAC, teljesítmény 250VA 4 LED-es Jelzı lámpa 24VDC 5 Tárgyreflexiós optikai érzékelı 100 mm 12VDC 6 Tárgyreflexiós optikai érzékelı 700 mm 12VDC 7 Idı relé PCA VDC 8 Relé R15/3P 24V 9 Karok 10 Forgóvilla mechanizmus 11 Kefék 12 Hajtómő Mennyiség 1 db 1 db 1 db 2 db 2 db 1 db 3 db 2 db 3 db 1 set 2 db 2 db BKH

14 8.3. Elektromos vezetékek kapcsolási rajza BKH

15 9. Felelısség A higiéniai beléptetı állomás a vonatkozó biztonsági elıírások, szabályok betartása mellett készült. A berendezésen történı mőszaki változtatások jogát a gyártó bármikor fenntartja, minden korábbi, szállításra vonatkozó kötelezettségvállalás nélkül. A berendezések mőködésével, garanciával, vagy alkatrészekkel kapcsolatos kérdéseikkel forduljanak hozzánk bizalommal! 10. Garancia Garanciális igénnyel élhet a gyártóval, forgalmazóval szemben, ha: - Mind a berendezés mőködtetése, mind a karbantartás, az utasításoknak megfelelıen történt. - A javításokat kizárólag szakképzett személyzet végezte, vagy a cégünkkel történı elızetes, írásbeli megállípodás alapján történt. - Bármilyen változtatás, cégünkkel történı, elızetes, írásbeli megállopodás alapján történt. - Csak az ajánlott fertıtlenítıszert használták. - A berendezést kizárólag a rendeltetésnek megfelelıen mőködtették. A kopó alkatrészek garancián kívül esnek. A higiéniai beléptetı állomás átvételekor bizonyosodjon meg róla, hogy a szállítás a szállítólevélben foglaltak szerint történt e, illetve, hogy nem történt sérülés a szállítás során. Sérülés esetén a szállító cégnek kárjelentést kell írni. Bármilyen probléma esetén forduljanak a forgalmazóhoz, vagy a gyártóhoz. Forgalmazó és szervíz: B&K Szolgáltató és Kereskedelmi Kft. Tel.: 06-29/ :bandk@bandk.hu 2200 Monor, Mátyás király u. 11. Fax.: 06-29/ Web.: BKH
