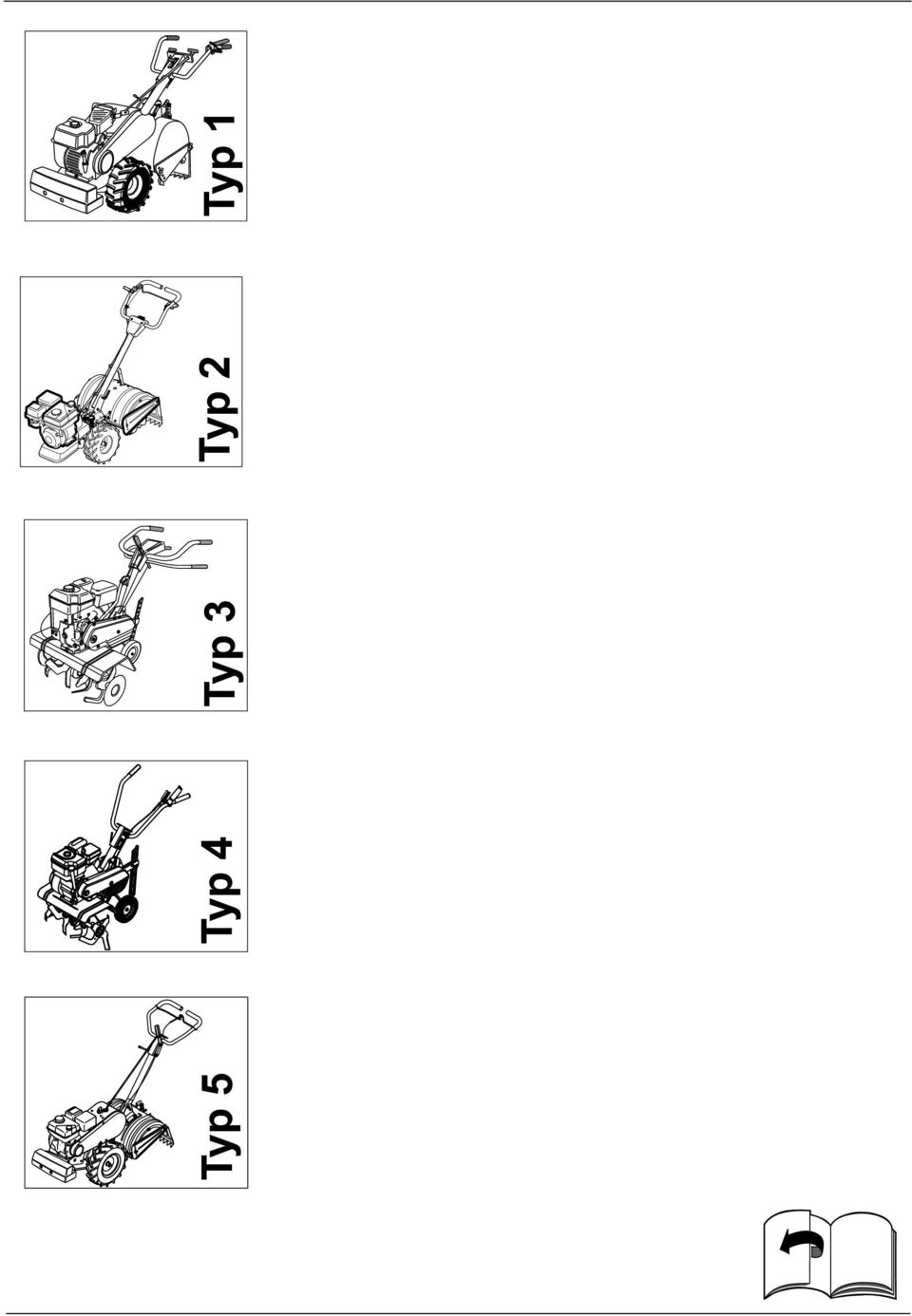

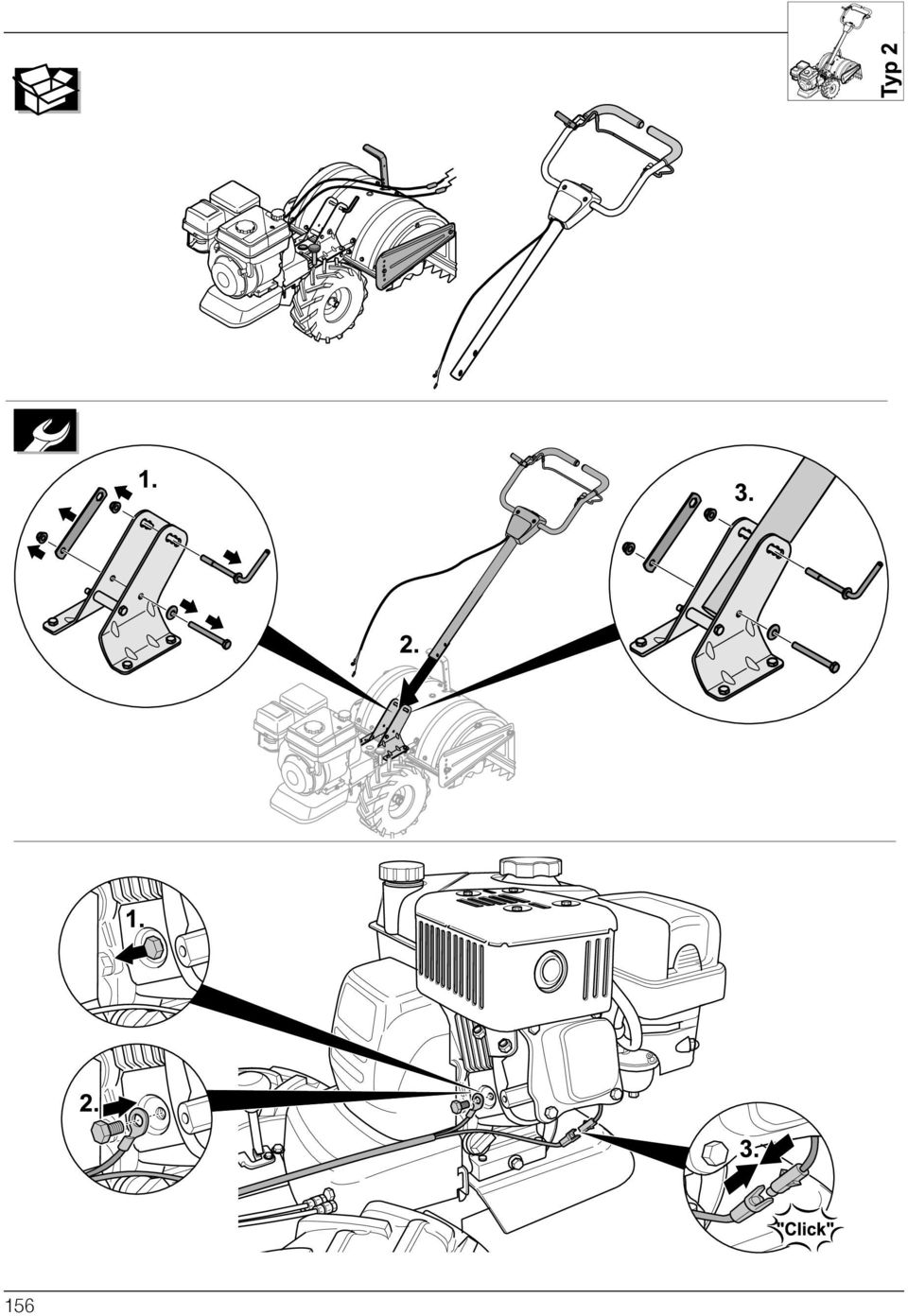

7 Magyar Tartalomjegyzék Az Ön biztonsága érdekében Kicsomagolás/összeszerelés Az elsõ használat elõtt A készülék kezelése Szállítás Tisztítás/karbantartás Üzemen kívül helyezés hosszabb idõre Garancia Információk a motorhoz Segítség üzemzavar esetén Típustábla adatai Ezek az adatok nagyon fontosak a készülék késõbbi azonosításához, a pótalkatrészek rendeléséhez, valamint az ügyfélszolgálat számára. A típustáblát a motor közelében találja. A típustáblán lévõ adatokat vezesse át az alábbi táblázatba. Ezeket és a gép további adatait az elkülönített CE típusmegfelelõségi nyilatkozatban találja, amely ennek a kezelési útmutatónak a része. Képi ábrázolás Hajtsa ki a kezelési útmutató elején található, ábrákat tartalmazó oldalt. Ebben a kezelési útmutatóban különbözõ modellek vannak leírva. A képi ábrázolás részleteiben eltérhet a tulajdonában lévõ géptõl. A modellek jelölése a következõ: 1. típus 2. típus 3. típus 4. típus 5. típus Az Ön biztonsága érdekében A gép helyes használata Ez a készülék kizárólag a következõ használatra készült: motoros kapaként a házi- és szabadidõkert kert- és zöldterületeinek felásására és lazítására. a kezelési útmutatóban megadott leírásoknak és biztonsági elõírásoknak megfelelõ módon. Minden más használat nem rendeltetésszerûnek minõsül. A nem rendeltetésszerû használat a garancia elvesztését, és mindennemû gyártói felelõsségvállalás kizárását vonja maga után. A felhasználó felel minden kárért, amelyet harmadik személynek vagy azok tulajdonán okoz. A gépen történõ önkényes változtatásokból eredõ károkért vagy balesetekért a gyártó semmilyen felelõsséget nem vállal. Általános biztonsági útmutató A készülék felhasználójaként az elsõ használat elõtt olvassa át alaposan jelen kezelési útmutatót. A késõbbiekben is használja, illetve õrizze meg késõbbi használatra és egy esetleges tulajdonosváltás esetére. Soha ne engedje meg, hogy gyerekek, vagy olyan más személyek használják a gépet, akik ezt a kezelési útmutatót nem olvasták el. Tulajdonosváltáskor adja tovább a géppel együtt a kezelõi útmutatót. A berendezést használó személyek nem állhatnak tudatmódosító szerek, mint pl. alkohol, drogok vagy gyógyszerek hatása alatt. Ne engedje át a készüléket 16 éven aluliaknak (a helyi rendeletek a felhasználó minimális életkorát másképpen is szabályozhatják). Ez a készülék nem alkalmas arra, hogy korlátozott fizikai és érzékszervi vagy szellemi képességekkel, hiányos tapasztalatokkal és vagy ismeretekkel rendelkezõ személyek (beleértve a gyermekeket is) mûködtessék, Motoros kapa kezelési útmutatója kivéve, ha egy biztonságukért felelõs személy felügyelete alatt állnak, vagy betartják a tõle kapott, a készülék használatával kapcsolatos utasításokat. A gyermekeket felügyelet alatt kell tartani, hogy ne játszhassanak a készülékkel. A munka megkezdése elõtt ismerje meg az összes berendezést és kezelõelemet valamint azok funkcióit. A veszélyes zónától tartsa távol az embereket, fõként a gyermekeket, valamint a háziállatokat. Munka közben viseljen kesztyût, védõszemüveget, fülvédõt, erõs cipõt és testre simuló szûk ruházatot. A készüléket ne zárt helyiségben töltse fel üzemanyaggal, továbbá ne tankoljon, ha a motor jár vagy forró. Soha ne járassa a motort zárt helyiségben. Ügyeljen, hogy sem a testrészei, sem a ruházata ne kerüljön közel a berendezés forgó vagy forró részeihez. Cserélje ki a sérült kipufogót, tankot vagy tanksapkát. Csak mûszakilag kifogástalan állapotú gépet helyezzen üzembe. A berendezést csak a gyártó által kiszállított és elõírt mûszaki állapotban üzemeltesse. Tilos megváltoztatni a gyári motorbeállításokat. Minden használat elõtt ellenõrizze, hogy a kapakések, rögzítõcsapok, biztonsági berendezések nem kopottak vagy nem sérültek-e. A kopott vagy sérült alkatrészeket szakmûhelyben cseréltesse ki. A pótalkatrészeknek és tartozékoknak meg kell felelniük a gyártó által elõírt követelményeknek. Ezért használjon eredeti vagy a gyártó által jóváhagyott pótalkatrészeket és tartozékokat. Állítsa le a motort, és húzza ki a gyújtógyertya-csatlakozót, ha nem dolgozik a géppel, vagy távozik a géptõl. A készüléket és az üzemanyagot biztonságos helyen tartsa távol mindenféle tûztõl (szikrától, lángtól), gyermekek számára hozzáférhetetlenül. 4

8 Motoros kapa kezelési útmutatója Hagyja lehûlni a motort, mielõtt zárt helyiségbe vinné. Csakis szakszervizben javíttassa akészüléket. A gépen végzendõ valamennyi munka elõtt A sérülések elkerülés érdekében minden munkavégzés elõtt (pl.: karbantartási és beállítási munkák) és szállításkor (pl.: emelés vagy mozgatás) tegye a következõket állítsa le a motort, várja meg, amíg minden mozgó alkatrész teljesen leáll és a motor lehûl, húzza le a gyújtógyertyacsatlakozóját, hogy megakadályozza a motor véletlen elindítását, vegye figyelembe a motor használati utasításában található kiegészítõ biztonsági utasításokat. Biztonsági berendezések 1. ábra! Veszély A biztonsági berendezések az Ön védelmét szolgálják, és mindig mûködõképesnek kell lenniük. Ezeket nem szabad eltávolítani, megváltoztatni vagy kikerülni. Kapcsolókar (4) és/vagy (2) A készülék és a kapa azonnal leáll, mihelyt a kezelõ ezt a kart elengedi (szándékosan vagy véletlenül). Oldallap (10) (csak 1. típus és 2. típus) megakadályozza a kapa véletlen megérintését. Ütközõ (9) Megakadályozza, hogy a földdarabok vagy a kövek kidobódjanak. Motor kapcsolója (13) (csak 2. típus és 3. típus, kiviteltõl függõen) A motor kapcsolója szolgál a motor be- és kikapcsolására, valamint vészhelyzetben a motor azonnali leállítására. I = Be/Indítás/Üzemelés O = Ki/Leállás Szimbólumok a gépen A készüléken különbözõ helyeken biztonsági és figyelmeztetõ útmutatások találhatók, szimbólumokkal vagy piktogramokkal megjelenítve. Az egyes szimbólumok jelentése a következõ: Figyelem! Üzembe helyezés elõtt olvassa el a használati utasítást! A forgó alkatrészek sérülésveszélyt jelentenek. Kezét és lábát tartsa távol a forgó alkatrészektõl. A gépen tartsa mindig olvasható állapotban ezeket a szimbólumokat. Szimbólumok ebben az útmutatóban Ebben a használati utasításban olyan szimbólumokat használnak, amelyek veszélyekre utalnak, vagy fontos információkat jeleznek. A szimbólumok magyarázata:!! Veszély Ezek olyan veszélyekre utalnak, amelyek összefüggnek az ismertetett tevékenységgel, és amelyek esetén személyek veszélyeztetése áll fenn. Figyelem Ezek olyan veszélyekre utalnak, amelyek összefüggnek az ismertetett tevékenységgel, és amelyek a berendezés meghibásodását vonhatják maguk után. Tájékoztató Fontos információkat és hasznos tippeket jelölnek. Magyar Iránymegadás A gépen történõ iránymegadáskor (pl.: bal, jobb) a munkavégzés irányát (elõre haladás) használjuk iránymegadásra. Hulladékkezelési utasítás A keletkezõ csomagolási hulladékokat, a régi gépet stb. a helyi elõírásoknak megfelelõen kell ártalmatlanítani. Kicsomagolás/ összeszerelés Figyelem A sérült kábeldarabok a készülék hibás mûködését okozzák. A készülék kicsomagolásakor ügyeljen arra, hogy ezek az alkatrészek ne törjenek meg és ne lapuljanak össze. Kicsomagoláskor ellenõrizze a csomagolás tartalmát. A kezelési útmutató végén vagy mellékelt lapként a gép szerelése van ábrázolva. Az elsõ használat elõtt Figyelem Szállítási okok miatt a készüléket üzemanyag nélkül szállítjuk. Ezért az elsõ használat elõtt töltse fel motorolajjal (ehhez lásd a motor kezelési útmutatóját). Abroncsnyomás beállítása (1. típus, 2. típus, 5. típus) Szállítási okok miatt az abroncsokban nagyobb lehet a nyomás. Ellenõrizze az abroncsnyomást, és adott esetben állítsa be. Abroncsnyomás 1,0 és max. 1,4 bar között. Figyelem! Soha ne lépje túl a maximálisan megengedett abroncsnyomást. 5

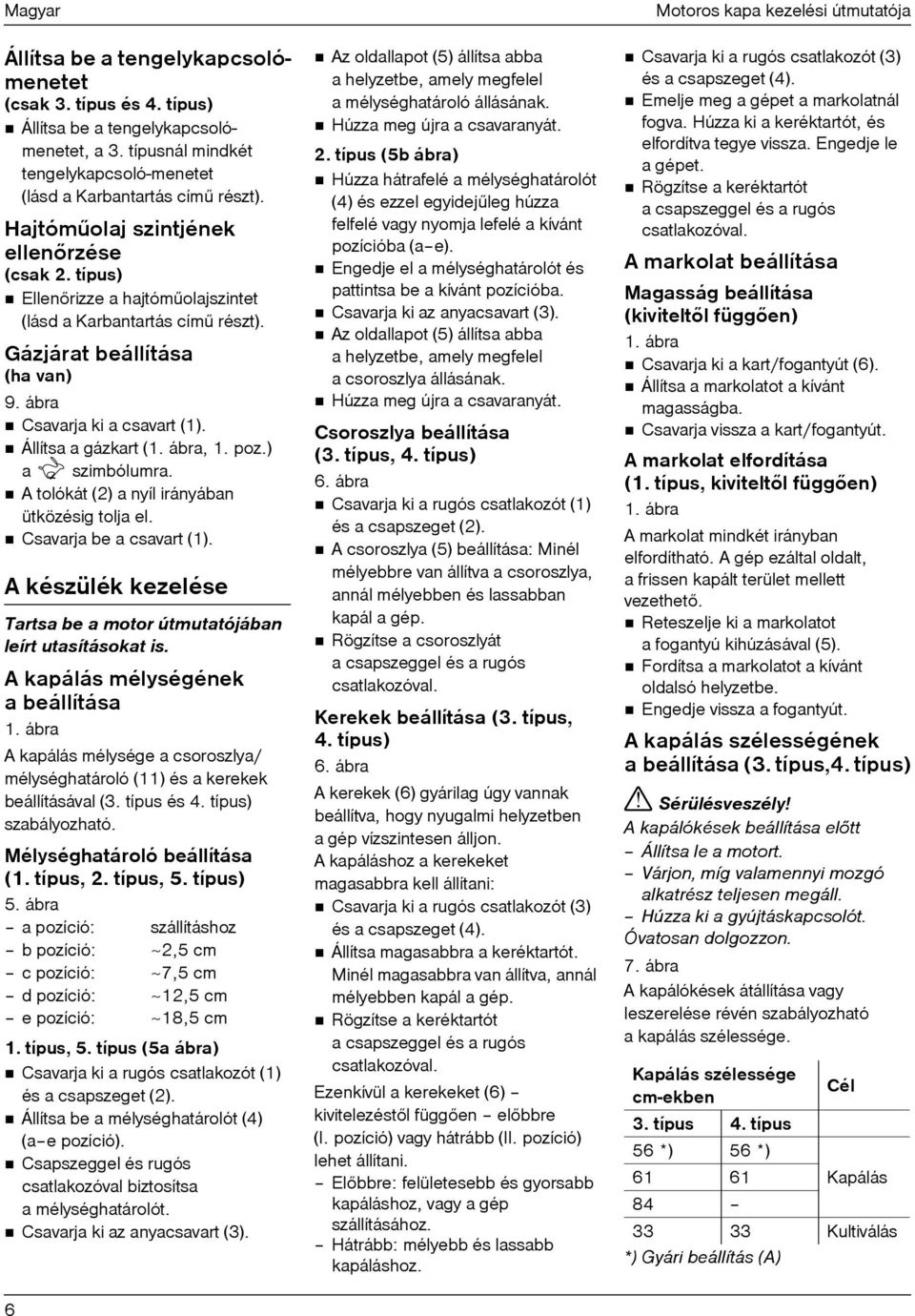

9 Magyar Állítsa be a tengelykapcsolómenetet (csak 3. típus és 4. típus) Állítsa be a tengelykapcsolómenetet, a 3. típusnál mindkét tengelykapcsoló-menetet (lásd a Karbantartás címû részt). Hajtómûolaj szintjének ellenõrzése (csak 2. típus) Ellenõrizze a hajtómûolajszintet (lásd a Karbantartás címû részt). Gázjárat beállítása (ha van) 9. ábra Csavarja ki a csavart (1). Állítsa a gázkart (1. ábra, 1. poz.) a szimbólumra. A tolókát (2) a nyíl irányában ütközésig tolja el. Csavarja be a csavart (1). A készülék kezelése Tartsa be a motor útmutatójában leírt utasításokat is. A kapálás mélységének a beállítása 1. ábra A kapálás mélysége a csoroszlya/ mélységhatároló (11) és a kerekek beállításával (3. típus és 4. típus) szabályozható. Mélységhatároló beállítása (1. típus, 2. típus, 5. típus) 5. ábra a pozíció: szállításhoz b pozíció: ú2,5 cm c pozíció: ú7,5 cm d pozíció: ú12,5 cm e pozíció: ú18,5 cm 1. típus, 5. típus (5a ábra) Csavarja ki a rugós csatlakozót (1) és a csapszeget (2). Állítsa be a mélységhatárolót (4) (a e pozíció). Csapszeggel és rugós csatlakozóval biztosítsa a mélységhatárolót. Csavarja ki az anyacsavart (3). 6 Az oldallapot (5) állítsa abba a helyzetbe, amely megfelel a mélységhatároló állásának. Húzza meg újra a csavaranyát. 2. típus (5b ábra) Húzza hátrafelé a mélységhatárolót (4) és ezzel egyidejûleg húzza felfelé vagy nyomja lefelé a kívánt pozícióba (a e). Engedje el a mélységhatárolót és pattintsa be a kívánt pozícióba. Csavarja ki az anyacsavart (3). Az oldallapot (5) állítsa abba a helyzetbe, amely megfelel a csoroszlya állásának. Húzza meg újra a csavaranyát. Csoroszlya beállítása (3.típus,4. típus) 6. ábra Csavarja ki a rugós csatlakozót (1) és a csapszeget (2). A csoroszlya (5) beállítása: Minél mélyebbre van állítva a csoroszlya, annál mélyebben és lassabban kapál a gép. Rögzítse a csoroszlyát a csapszeggel és a rugós csatlakozóval. Kerekek beállítása (3. típus, 4. típus) 6. ábra A kerekek (6) gyárilag úgy vannak beállítva, hogy nyugalmi helyzetben a gép vízszintesen álljon. A kapáláshoz a kerekeket magasabbra kell állítani: Csavarja ki a rugós csatlakozót (3) és a csapszeget (4). Állítsa magasabbra a keréktartót. Minél magasabbra van állítva, annál mélyebben kapál a gép. Rögzítse a keréktartót a csapszeggel és a rugós csatlakozóval. Ezenkívül a kerekeket (6) kivitelezéstõl függõen elõbbre (I. pozíció) vagy hátrább (II. pozíció) lehet állítani. Elõbbre: felületesebb és gyorsabb kapáláshoz, vagy a gép szállításához. Hátrább: mélyebb és lassabb kapáláshoz. Motoros kapa kezelési útmutatója Csavarja ki a rugós csatlakozót (3) és a csapszeget (4). Emelje meg a gépet a markolatnál fogva. Húzza ki a keréktartót, és elfordítva tegye vissza. Engedje le agépet. Rögzítse a keréktartót a csapszeggel és a rugós csatlakozóval. A markolat beállítása Magasság beállítása (kiviteltõl függõen) 1. ábra Csavarja ki a kart/fogantyút (6). Állítsa a markolatot a kívánt magasságba. Csavarja vissza a kart/fogantyút. A markolat elfordítása (1. típus, kiviteltõl függõen) 1. ábra A markolat mindkét irányban elfordítható. A gép ezáltal oldalt, a frissen kapált terület mellett vezethetõ. Reteszelje ki a markolatot a fogantyú kihúzásával (5). Fordítsa a markolatot a kívánt oldalsó helyzetbe. Engedje vissza a fogantyút. A kapálás szélességének a beállítása (3. típus,4. típus)! Sérülésveszély! A kapálókések beállítása elõtt Állítsa le a motort. Várjon, míg valamennyi mozgó alkatrész teljesen megáll. Húzza ki a gyújtáskapcsolót. Óvatosan dolgozzon. 7. ábra A kapálókések átállítása vagy leszerelése révén szabályozható a kapálás szélessége. Kapálás szélessége cm-ekben Cél 3. típus 4. típus 56 *) 56 *) Kapálás Kultiválás *) Gyári beállítás (A)

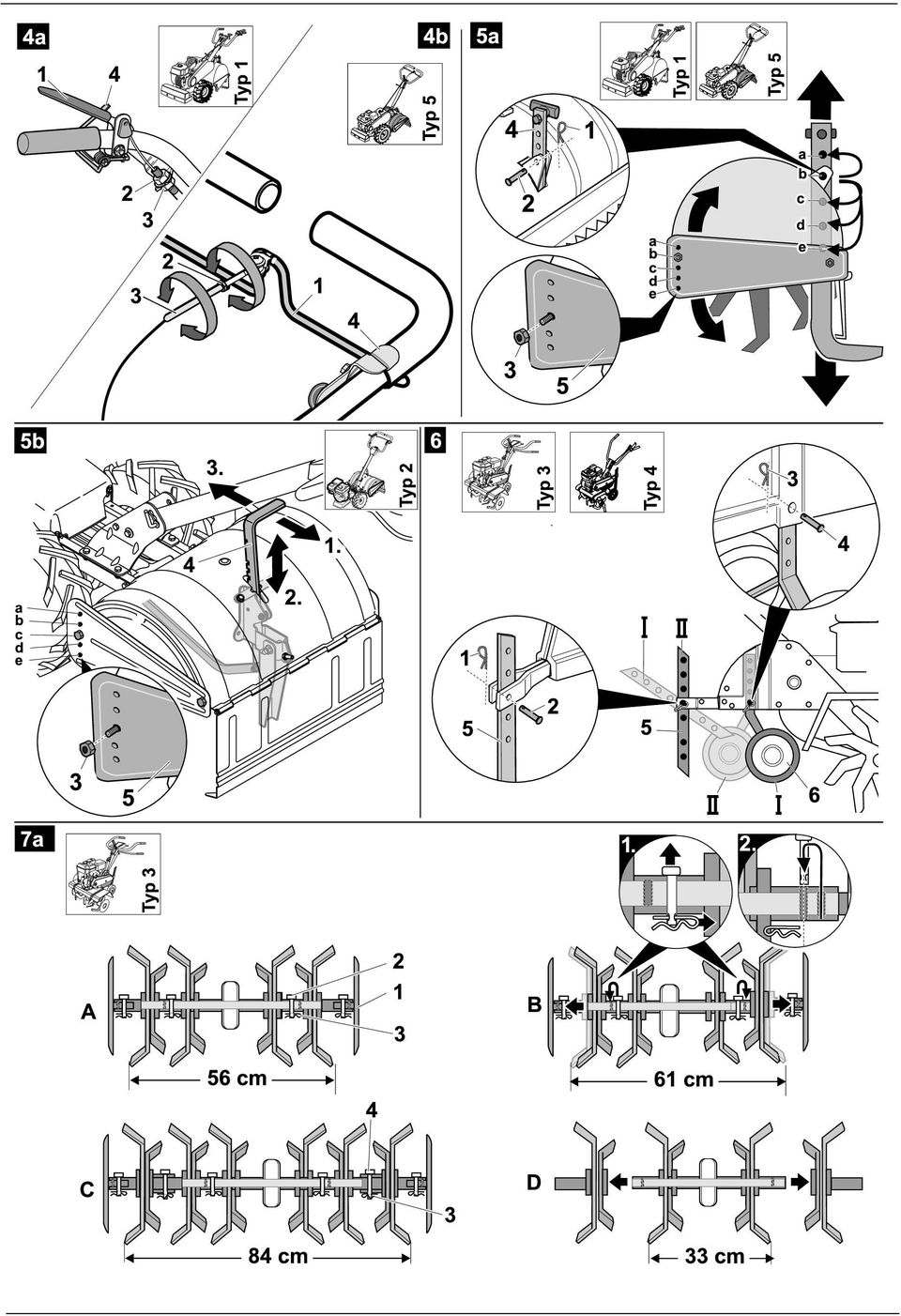

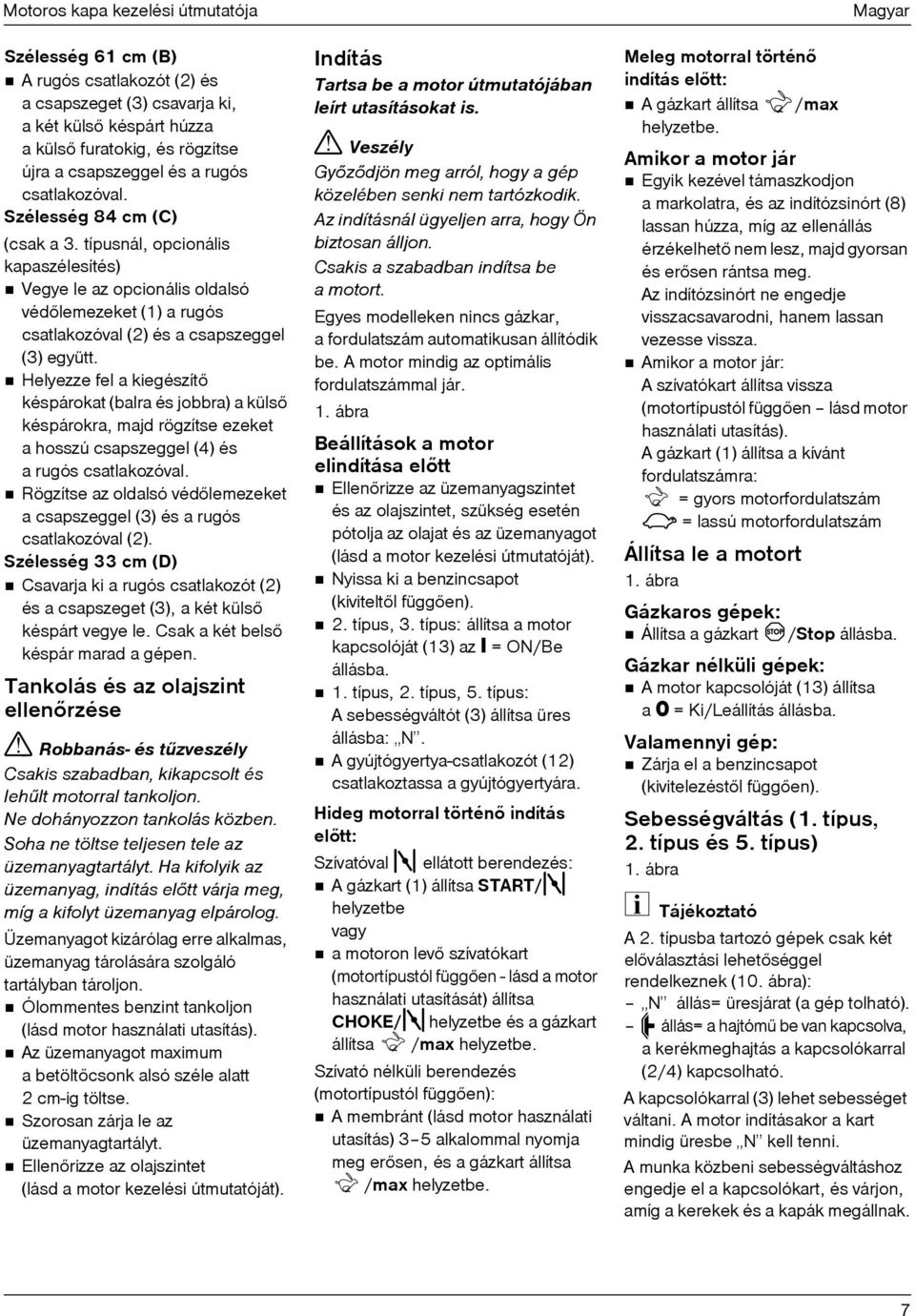

10 Motoros kapa kezelési útmutatója Szélesség 61 cm (B) A rugós csatlakozót (2) és a csapszeget (3) csavarja ki, a két külsõ késpárt húzza a külsõ furatokig, és rögzítse újra a csapszeggel és a rugós csatlakozóval. Szélesség 84 cm (C) (csak a 3. típusnál, opcionális kapaszélesítés) Vegye le az opcionális oldalsó védõlemezeket (1) a rugós csatlakozóval (2) és a csapszeggel (3) együtt. Helyezze fel a kiegészítõ késpárokat (balra és jobbra) a külsõ késpárokra, majd rögzítse ezeket a hosszú csapszeggel (4) és a rugós csatlakozóval. Rögzítse az oldalsó védõlemezeket a csapszeggel (3) és a rugós csatlakozóval (2). Szélesség 33 cm (D) Csavarja ki a rugós csatlakozót (2) és a csapszeget (3), a két külsõ késpárt vegye le. Csak a két belsõ késpár marad a gépen. Tankolás és az olajszint ellenõrzése! Robbanás- és tûzveszély Csakis szabadban, kikapcsolt és lehûlt motorral tankoljon. Ne dohányozzon tankolás közben. Soha ne töltse teljesen tele az üzemanyagtartályt. Ha kifolyik az üzemanyag, indítás elõtt várja meg, míg a kifolyt üzemanyag elpárolog. Üzemanyagot kizárólag erre alkalmas, üzemanyag tárolására szolgáló tartályban tároljon. Ólommentes benzint tankoljon (lásd motor használati utasítás). Az üzemanyagot maximum a betöltõcsonk alsó széle alatt 2cm-ig töltse. Szorosan zárja le az üzemanyagtartályt. Ellenõrizze az olajszintet (lásd a motor kezelési útmutatóját). Indítás Tartsa be a motor útmutatójában leírt utasításokat is.! Veszély Gyõzõdjön meg arról, hogy a gép közelében senki nem tartózkodik. Az indításnál ügyeljen arra, hogy Ön biztosan álljon. Csakis a szabadban indítsa be a motort. Egyes modelleken nincs gázkar, a fordulatszám automatikusan állítódik be. A motor mindig az optimális fordulatszámmal jár. 1. ábra Beállítások a motor elindítása elõtt Ellenõrizze az üzemanyagszintet és az olajszintet, szükség esetén pótolja az olajat és az üzemanyagot (lásd a motor kezelési útmutatóját). Nyissa ki a benzincsapot (kiviteltõl függõen). 2. típus, 3. típus: állítsa a motor kapcsolóját (13) az I = ON/Be állásba. 1. típus, 2. típus, 5. típus: A sebességváltót (3) állítsa üres állásba: N. A gyújtógyertya-csatlakozót (12) csatlakoztassa a gyújtógyertyára. Hideg motorral történõ indítás elõtt: Szívatóval ellátott berendezés: A gázkart (1) állítsa START/ helyzetbe vagy a motoron levõ szívatókart (motortípustól függõen - lásd a motor használati utasítását) állítsa CHOKE/ helyzetbe és a gázkart állítsa /max helyzetbe. Szívató nélküli berendezés (motortípustól függõen): A membránt (lásd motor használati utasítás) 3 5 alkalommal nyomja meg erõsen, és a gázkart állítsa /max helyzetbe. Magyar Meleg motorral történõ indítás elõtt: A gázkart állítsa /max helyzetbe. Amikor a motor jár Egyik kezével támaszkodjon a markolatra, és az indítózsinórt (8) lassan húzza, míg az ellenállás érzékelhetõ nem lesz, majd gyorsan és erõsen rántsa meg. Az indítózsinórt ne engedje visszacsavarodni, hanem lassan vezesse vissza. Amikor a motor jár: A szívatókart állítsa vissza (motortípustól függõen lásd motor használati utasítás). A gázkart (1) állítsa a kívánt fordulatszámra: = gyors motorfordulatszám = lassú motorfordulatszám Állítsa le a motort 1. ábra Gázkaros gépek: Állítsa a gázkart /Stop állásba. Gázkar nélküli gépek: A motor kapcsolóját (13) állítsa a O = Ki/Leállítás állásba. Valamennyi gép: Zárja el a benzincsapot (kivitelezéstõl függõen). Sebességváltás (1. típus, 2. típus és 5. típus) 1. ábra Tájékoztató A 2. típusba tartozó gépek csak két elõválasztási lehetõséggel rendelkeznek (10. ábra): N állás= üresjárat (a gép tolható). állás= a hajtómû be van kapcsolva, a kerékmeghajtás a kapcsolókarral (2/4) kapcsolható. A kapcsolókarral (3) lehet sebességet váltani. A motor indításakor a kart mindig üresbe N kell tenni. A munka közbeni sebességváltáshoz engedje el a kapcsolókart, és várjon, amíg a kerekek és a kapák megállnak. 7

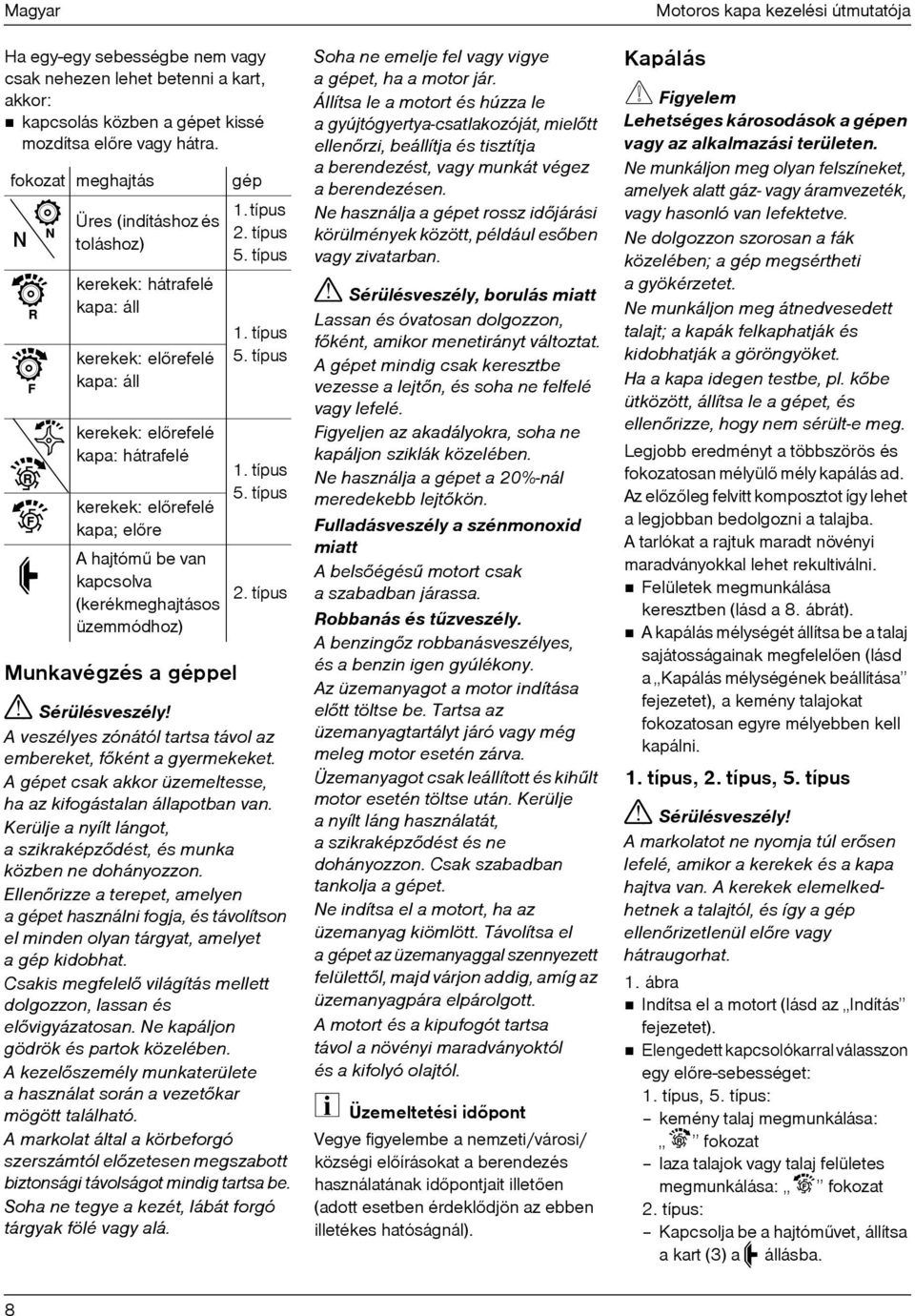

11 Magyar Ha egy-egy sebességbe nem vagy csak nehezen lehet betenni a kart, akkor: kapcsolás közben a gépet kissé mozdítsa elõre vagy hátra. fokozat meghajtás k Üres (indításhoz és toláshoz) kerekek: hátrafelé kapa: áll kerekek: elõrefelé kapa: áll kerekek: elõrefelé kapa: hátrafelé kerekek: elõrefelé kapa; elõre A hajtómû be van kapcsolva (kerékmeghajtásos üzemmódhoz) gép 1. típus 2. típus 5. típus 1. típus 5. típus 1. típus 5. típus 2. típus Munkavégzés a géppel! Sérülésveszély! A veszélyes zónától tartsa távol az embereket, fõként a gyermekeket. A gépet csak akkor üzemeltesse, ha az kifogástalan állapotban van. Kerülje a nyílt lángot, a szikraképzõdést, és munka közben ne dohányozzon. Ellenõrizze a terepet, amelyen a gépet használni fogja, és távolítson el minden olyan tárgyat, amelyet agép kidobhat. Csakis megfelelõ világítás mellett dolgozzon, lassan és elõvigyázatosan. Ne kapáljon gödrök és partok közelében. A kezelõszemély munkaterülete a használat során a vezetõkar mögött található. A markolat által a körbeforgó szerszámtól elõzetesen megszabott biztonsági távolságot mindig tartsa be. Soha ne tegye a kezét, lábát forgó tárgyak fölé vagy alá. Soha ne emelje fel vagy vigye a gépet, ha a motor jár. Állítsa le a motort és húzza le a gyújtógyertya-csatlakozóját, mielõtt ellenõrzi, beállítja és tisztítja a berendezést, vagy munkát végez aberendezésen. Ne használja a gépet rossz idõjárási körülmények között, például esõben vagy zivatarban.! Sérülésveszély, borulás miatt Lassan és óvatosan dolgozzon, fõként, amikor menetirányt változtat. A gépet mindig csak keresztbe vezesse a lejtõn, és soha ne felfelé vagy lefelé. Figyeljen az akadályokra, soha ne kapáljon sziklák közelében. Ne használja a gépet a 20%-nál meredekebb lejtõkön. Fulladásveszély a szénmonoxid miatt A belsõégésû motort csak aszabadban járassa. Robbanás és tûzveszély. A benzingõz robbanásveszélyes, és a benzin igen gyúlékony. Az üzemanyagot a motor indítása elõtt töltse be. Tartsa az üzemanyagtartályt járó vagy még meleg motor esetén zárva. Üzemanyagot csak leállított és kihûlt motor esetén töltse után. Kerülje a nyílt láng használatát, a szikraképzõdést és ne dohányozzon. Csak szabadban tankolja a gépet. Ne indítsa el a motort, ha az üzemanyag kiömlött. Távolítsa el a gépet az üzemanyaggal szennyezett felülettõl, majd várjon addig, amíg az üzemanyagpára elpárolgott. A motort és a kipufogót tartsa távol a növényi maradványoktól és a kifolyó olajtól. Üzemeltetési idõpont Vegye figyelembe a nemzeti/városi/ községi elõírásokat a berendezés használatának idõpontjait illetõen (adott esetben érdeklõdjön az ebben illetékes hatóságnál). Motoros kapa kezelési útmutatója Kapálás Figyelem Lehetséges károsodások a gépen vagy az alkalmazási területen. Ne munkáljon meg olyan felszíneket, amelyek alatt gáz- vagy áramvezeték, vagy hasonló van lefektetve. Ne dolgozzon szorosan a fák közelében; a gép megsértheti agyökérzetet. Ne munkáljon meg átnedvesedett talajt; a kapák felkaphatják és kidobhatják a göröngyöket. Ha a kapa idegen testbe, pl. kõbe ütközött, állítsa le a gépet, és ellenõrizze, hogy nem sérült-e meg. Legjobb eredményt a többszörös és fokozatosan mélyülõ mély kapálás ad. Az elõzõleg felvitt komposztot így lehet a legjobban bedolgozni a talajba. A tarlókat a rajtuk maradt növényi maradványokkal lehet rekultiválni. Felületek megmunkálása keresztben (lásd a 8. ábrát). A kapálás mélységét állítsa be a talaj sajátosságainak megfelelõen (lásd a Kapálás mélységének beállítása fejezetet), a kemény talajokat fokozatosan egyre mélyebben kell kapálni. 1. típus, 2. típus, 5. típus! Sérülésveszély! A markolatot ne nyomja túl erõsen lefelé, amikor a kerekek és a kapa hajtva van. A kerekek elemelkedhetnek a talajtól, és így a gép ellenõrizetlenül elõre vagy hátraugorhat. 1. ábra Indítsa el a motort (lásd az Indítás fejezetet). Elengedett kapcsolókarral válasszon egy elõre-sebességet: 1. típus, 5. típus: kemény talaj megmunkálása: fokozat laza talajok vagy talaj felületes megmunkálása: fokozat 2. típus: Kapcsolja be a hajtómûvet, állítsa a kart (3) a állásba. 8

12 Motoros kapa kezelési útmutatója Kapa és hajtómû bekapcsolása: 1. típus: Nyomja le és tartsa úgy a reteszelõkart (14). Nyomja a kapcsolókart (2) a fogantyú felé és tartsa meg. Engedje el a reteszelõkart (14). 2. típus, 5. típus: Nyomja le és tartsa úgy a reteszelõkart (14). Húzza a kapcsolókart (2) a fogantyú felé és tartsa meg. Engedje el a reteszelõkart (14). Tájékoztató az 1. típushoz, 2. típushoz és a 5. típushoz 1. típus, 5. típus: a hátramenethez kapcsoljon másik fokozatba. 2. típus: a hátramenethez nyomja be a kapcsolókart (4, 1. ábra). Legyen különösen óvatos ahátramenetnél. Hátramenet közben a kapa automatikusan leáll. 2. típusú kapa esetében a kapa mindig hátrafelé (a menetiránnyal ellentétes irányban) forog. 3. típus, 4. típus Figyelem (3. típus) Soha ne használja egyszerre mindkét kapcsolókart (2. és 4. poz.). Károsítja a szíjat és lefojthatja a motort. 1. ábra Indítsa el a motort (lásd az Indítás fejezetet). A kapa bekapcsolása: 3. típus: Nyomja a kapcsolókart (2) jobbra, majd húzza a fogantyú felé és tartsa meg. 4. típus: Nyomja elõre és tartsa úgy a reteszelõkart (14). Nyomja a kapcsolókart (2) a fogantyú felé és tartsa meg. Engedje el a reteszelõkart (14). A kapálás mélységét és a sebességet a markolat lenyomásával vagy felengedésével lehet szabályozni: lenyomva a kapálás mélyebb és lassabb lesz és fordítva. Hátramenethez (csak a 3. típus) húzza maga felé a kapcsolókart (4). Tájékoztató: A 3. típusnál hátramenetnél automatikusan csökken a motor fordulatszáma. Kultiválás A kultúrnövények gyökérzetére való tekintettel kisebb mélységet kell beállítani. (1. típus) választás szerint használható a elõremenet is. Gép megállítása Engedje el a kapcsolókart. Szállítás Vezetés Rövid szakaszok rendezéséhez/ leküzdéséhez. A kapáknak kikapcsolva kell lenniük. 1. típus, 5. típus A mélységhatárolót állítsa be szállításhoz. Indítsa el a gépet. Tegye az F elõremenetbe vagy az R hátramenetbe. A markolattal kissé emelje meg agépet, annyira, hogy a mélységhatároló szabad legyen. Óvatosan vezesse a gépet. 2. típus A mélységhatárolót állítsa be szállításhoz. Állítsa a kapcsolókart N állásba. A markolattal kissé emelje meg agépet, annyira, hogy a mélységhatároló szabad legyen. Óvatosan vezesse a gépet. 3. típus, 4. típus Állítsa a csoroszlyát/kerekeket az I állásba (6. ábra). Nyomja le a markolatot, míg a kapa már nem ér a földre. Óvatosan vezesse a gépet. Magyar Szállítás alkalmas jármûvel! Sérülésveszély! A szállítás elõtt Állítsa le a motort. Húzza ki a gyújtáskapcsolót. Várjon, míg kihûl a motor. A gépet csak üres üzemanyagtartállyal szállítsa. A tanksapka mindig fixen legyen lezárva. A gépet jármûvön vagy jármûben, vízszintes helyzetben szállítsa. A gépet biztosítsa gurulás, illetve megcsúszás ellen. Tisztítás/karbantartás! Veszély Sérülések megakadályozása céljából a berendezésen végzett összes munkálat elõtt állítsa le a motort, várja meg, amíg minden mozgó alkatrész teljesen leáll és a motor lehûl, húzza le a gyújtógyertya-csatlakozóját, hogy megakadályozza a motor véletlen elindítását, vegye figyelembe a motor használati utasításában található kiegészítõ biztonsági utasításokat. Figyelem A gépet mindig úgy billentse, hogy a gyújtógyertya felfelé mutasson, így elkerülhetõ, hogy az üzemanyag vagy az olaj motorkárt okozzon. Karbantartás Figyelem Vegye figyelembe a motor használati utasításában található karbantartási elõírásokat. A szezon végével ellenõriztesse és tartassa karban a gépet egy szakszervizben. Figyelem A motorolaj veszélyezteti a környezetet. Olajcsere esetén a fáradt olajat adja le egy olajgyûjtõ helyen vagy egy ártalmatlanítással foglalkozó cégnél. 9

13 Magyar Karbantartási munkák Minden használat elõtt Ellenõrizze az olajszintet, szükség esetén töltse fel. Ellenõrizze a csavarkötéseket, szükség esetén húzza meg acsavarokat. Ellenõrizze a biztonsági berendezéseket. Ellenõrizze az abroncsnyomást (1. típus, 2. típus, 5. típus): 1,0 1,4 bar (max.). Figyelem! Soha ne lépje túl a maximálisan megengedett abroncsnyomást.. Kenés Minden mozgó és forgó alkatrészt meg kell olajozni. Kenje meg vékonyan a keréktengelyt/kapatengelyt. Kenje meg vékonyan a csoroszlyát a tartóján. A motor karbantartási munkálatai Lásd a motor kezelési útmutatóját. Szezononként egyszer: A gépet szakmûhelyben ellenõriztesse és végeztesse el a karbantartást. Motoros kapa kezelési útmutatója Tájékoztató További karbantartási munkák a következõ karbantartási terv szerint. Karbantartási terv Használat után 10 h 30 h 50 h Szezon végén Szükség szerint Tisztítsa meg az oldallapokat és a kapákat Tisztítsa meg a légszûrõt 1 ) Cserélje ki a légszûrõt 1 ) Cseréljen olajat 3 ) = 4 F Kenje meg a mozgó és forgó alkatrészeket Motor tisztítása Tisztítsa meg a gyújtógyertyákat 1 ) Cseréltesse ki a gyújtógyertyákat 2 ) Ellenõrizze az abroncsokban a légnyomást, szükség esetén növelje Tisztítsa ki a léghûtõt és a kipufogót 1 ) Ellenõrizze a tengelykapcsoló beállítását, szükség esetén igazítsa meg Ellenõriztesse a porlasztót 2 ) Ellenõrizze a hajtómûolajat Hajtószíjak ellenõrzése 2 ) Kapa kopásának ellenõrzése Éleztesse vagy cseréltesse ki a kapákat 2 ) Cserélje ki az üzemanyagtartály zárószerkezetét Cseréltesse ki a kipufogódobot 2 ) 1 ) Lásd Motor kezelési útmutatója. 2 ) Ezeket a munkálatokat csakis szakszervizben végeztesse. 3 ) Az elsõ olajcsere 5 üzemóra után (h). 4 ) Olajcsere minden 25 üzemóra után (h) ha nehéz terepen vagy magas környezeti hõmérsékleten dolgozik. 10

14 Motoros kapa kezelési útmutatója Tisztítás! Sérülésveszély a kapa révén A tisztításhoz húzzon védõkesztyût. Figyelem Minden üzemeltetés után tisztítsa le a gépet. A nem tisztított berendezés anyagi károkhoz és mûködési zavarokhoz vezet. Ne használjon nagynyomású tisztítót. Állítsa a gépet szilárd, sima, vízszintes helyre. Az oldallapokat és a kapákat minden használat után vízzel mossa le és szárítsa meg. A motort törlõruhával és kefével tisztítsa. Állítsa be a tengelykapcsolómenetet (csak beállítható tengelykapcsoló behúzással rendelkezõ gépeken) 1. típus, 5. típus! Sérülésveszély! A tengelykapcsoló-menetet csak járó motornál lehet beállítani. A beállítás alatt a gép elmozdulhat. Állítsa a gépet orrával egy falhoz vagy hasonló akadályhoz: 4a ábra, 4b ábra Tegye üresbe N a gépet. Indítsa el a motort, (lásd A motor indítása ); helyes beállítás esetén a szíj nem mozog (1. ábra, 15. poz.). Ha a szíj mozog, akkor: 1. típus: néhány fordulatnyit lazítsa meg az anyacsavart (3) és húzza meg az anyacsavart (2). 5. típus: lazítsa meg az anyacsavart (2), néhány fordulatnyit csavarja ki jobbra az állítóhüvelyt (3) és erõsen húzza meg az anyacsavart (2). Tegye F elõremenetbe. Nyomja le és tartsa úgy a reteszelõkart (4). A kapcsolókart (1) lassan húzza/ nyomja a fogantyú felé. Engedje el a reteszelõkart (4). Ha nem forognak a kerekek: 1. típus: néhány fordulatnyit lazítsa meg az anyacsavart (2) és húzza meg az anyacsavart (3). 5. típus: lazítsa meg az anyacsavart (2), néhány fordulatnyit csavarja be balra az állítóhüvelyt (3) és húzza meg az anyacsavart (2). Ellenõrizze a beállításokat. Állítsa le a motort (lásd A motor leállítása"). 3. típus 3. ábra Húzza ki a gyújtógyertya-csatlakozót. A kapcsolókarokat (1 és 2) váltakozva húzza és engedje el. Tájékoztató A kapcsolókar (2) húzásához azt elõbb jobbra kell nyomnia, és csak ezután húzza. Ha zörej hallható, akkor a két tengelykapcsoló-menet (6 és 7) valamelyikét állítsa be újra: lazítsa meg az anyacsavart (4), az állítócsavart (3) két-három fordulatnyit csavarja be a hüvelybe (5) és az anyacsavart (4) húzza meg. Ellenõrizze a zörejmentességet. Kiengedett kapcsolókarral (1 és 2) többször húzza ki és engedje el az indítózsinórt; helyes beállítás esetén a kapa nem forog. Ha a kapa forog, forgásiránytól függõen állítsa be a megfelelõ tengelykapcsoló-menetet; (6) a hátrafelé-, (7) az elõrefelé való meghajtáshoz: csavarja ki az anyacsavart (4). Az állítócsavart (3) két-három fordulatnyit csavarja ki a hüvelybõl (5), és az anyacsavart (4) húzza meg. Ellenõrizze újra a beállítást. 4. típus 2. ábra Húzza ki a gyújtógyertyacsatlakozót. Kiengedett kapcsolókarral (1) többször húzza ki és engedje el az indítózsinórt; helyes beállítás esetén a kapa nem forog. Ha a kapa forog: lazítsa meg az anyacsavart (3), az állítócsavart (4) két-három fordulatnyit csavarja ki a hüvelybõl (5), és az anyacsavart (3) húzza meg. Ellenõrizze újra a beállítást. Hajtómûolajszint ellenõrzése (2. típus) Magyar Figyelem A túl alacsony olajszint súlyos sérülésekhez vezethet a hajtómûvön. 11. ábra Helyes méréshez az olajszintet csak lehûlt hajtómûvön ellenõrizze ill. töltse után. Utántöltéshez csak API GL-4 vagy GL-5 specifikációjú, SAE 140, SAE 85W-140 vagy SAE 80W-90 viszkozitású hajtómûolajat használjon. Üres hajtómû elsõ feltöltéséhez csak API GL-4 specifikációjú, SAE 85W-140 vagy SAE 140 viszkozitású. Állítsa a gépet sima, egyenletes felületre és biztosítsa elgurulás ellen. Állítsa a mélységhatárolót a legfölsõ, e jelû állásba = legmélyebb kapálási helyzet (5b ábra). Vegye ki a záródugót (1), ellenõrizze az olajszintet, szükség esetén töltse után az olajat. Az olajszint akkor megfelelõ, ha a fõhajtómûtengely félig olajban fekszik. Szerelje vissza szorosan a záródugót (1). Üzemen kívül helyezés hosszabb idõre! Robbanásveszély az üzemanyaggõzök belobbanása révén Mielõtt hosszabb idõre üzemen kívül helyezi a gépet, ürítse ki az üzemanyagtartályt a szabadban, az üzemanyagot alkalmas edénybe öntve (lásd Motor kezelési útmutatója ). Ha a gépet egy hónapnál hosszabb ideig nem használja, pl. szezon végén: Készítse elõ a motort (lásd Motor kezelési útmutatója ). Tisztítsa meg a gépet. A rozsdától való megóvás érdekében minden fém alkatrészt töröljön át egy olajos törlõvel, vagy permetezze be olajjal. A gépet tiszta és száraz helyiségben tárolja. 11

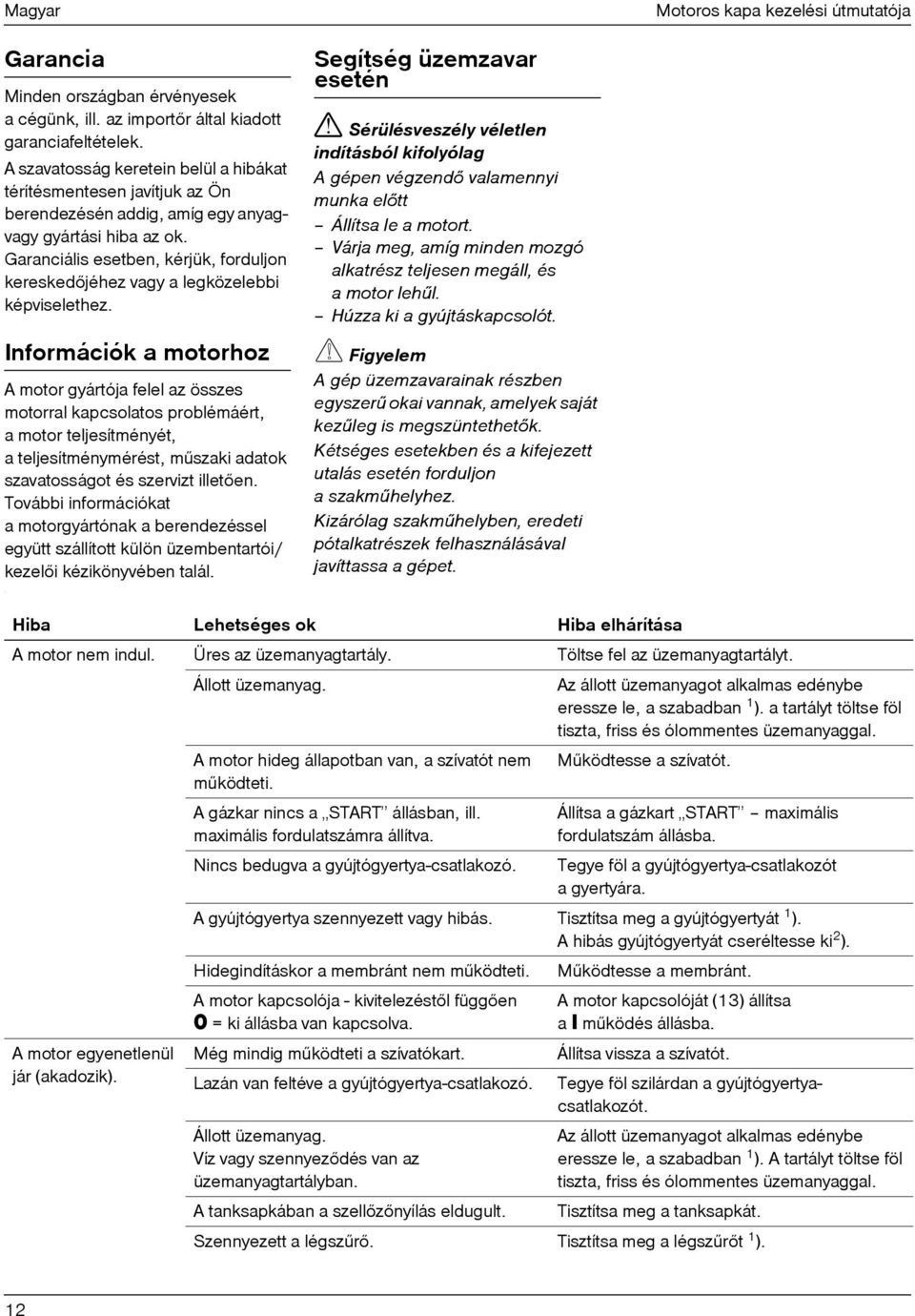

15 Magyar Motoros kapa kezelési útmutatója Garancia Minden országban érvényesek a cégünk, ill. az importõr által kiadott garanciafeltételek. A szavatosság keretein belül a hibákat térítésmentesen javítjuk az Ön berendezésén addig, amíg egy anyagvagy gyártási hiba az ok. Garanciális esetben, kérjük, forduljon kereskedõjéhez vagy a legközelebbi képviselethez. Információk a motorhoz A motor gyártója felel az összes motorral kapcsolatos problémáért, a motor teljesítményét, a teljesítménymérést, mûszaki adatok szavatosságot és szervizt illetõen. További információkat a motorgyártónak a berendezéssel együtt szállított külön üzembentartói/ kezelõi kézikönyvében talál. Segítség üzemzavar esetén! Sérülésveszély véletlen indításból kifolyólag A gépen végzendõ valamennyi munka elõtt Állítsa le a motort. Várja meg, amíg minden mozgó alkatrész teljesen megáll, és a motor lehûl. Húzza ki a gyújtáskapcsolót. Figyelem A gép üzemzavarainak részben egyszerû okai vannak, amelyek saját kezûleg is megszüntethetõk. Kétséges esetekben és a kifejezett utalás esetén forduljon aszakmûhelyhez. Kizárólag szakmûhelyben, eredeti pótalkatrészek felhasználásával javíttassa a gépet.. Hiba Lehetséges ok Hiba elhárítása A motor nem indul. Üres az üzemanyagtartály. Töltse fel az üzemanyagtartályt. Állott üzemanyag. Az állott üzemanyagot alkalmas edénybe eressze le, a szabadban 1 ). a tartályt töltse föl tiszta, friss és ólommentes üzemanyaggal. A motor hideg állapotban van, a szívatót nem mûködteti. Mûködtesse a szívatót. A motor egyenetlenül jár (akadozik). A gázkar nincs a START állásban, ill. maximális fordulatszámra állítva. Nincs bedugva a gyújtógyertya-csatlakozó. Állítsa a gázkart START maximális fordulatszám állásba. Tegye föl a gyújtógyertya-csatlakozót a gyertyára. A gyújtógyertya szennyezett vagy hibás. Tisztítsa meg a gyújtógyertyát 1 ). A hibás gyújtógyertyát cseréltesse ki 2 ). Hidegindításkor a membránt nem mûködteti. Mûködtesse a membránt. A motor kapcsolója - kivitelezéstõl függõen O = ki állásba van kapcsolva. Még mindig mûködteti a szívatókart. Lazán van feltéve a gyújtógyertya-csatlakozó. Állott üzemanyag. Víz vagy szennyezõdés van az üzemanyagtartályban. A tanksapkában a szellõzõnyílás eldugult. A motor kapcsolóját (13) állítsa a I mûködés állásba. Állítsa vissza a szívatót. Tegye föl szilárdan a gyújtógyertyacsatlakozót. Az állott üzemanyagot alkalmas edénybe eressze le, a szabadban 1 ). A tartályt töltse föl tiszta, friss és ólommentes üzemanyaggal. Tisztítsa meg a tanksapkát. Szennyezett a légszûrõ. Tisztítsa meg a légszûrõt 1 ). 12

16 Motoros kapa kezelési útmutatója Magyar Hiba Lehetséges ok Hiba elhárítása A gép nem kapál. A kapa forgását földgöröngyök akadályozzák. Állítsa le a motort és húzza le a gyújtógyertyacsatlakozót. Tisztítsa meg a kapát. Nem forognak a kerekek. (1. típus, 2. típus, 5. típus) Meglazultak a csapszegek vagy a csavarok. A tengelykapcsoló-menet nincs helyesen beállítva. Pótolja a csapszegeket vagy csavarokat, a csapszegeket rugós csatlakozóval biztosítsa. Állítsa vagy állíttassa be a tengelykapcsoló behúzást 2 ). Lásd a Tengelykapcsoló behúzás beállítása címû részt. Az ékszíj laza vagy szakadt. Cseréltesse ki az ékszíjat 2 ). A tengelykapcsoló-menet nincs helyesen beállítva. A kerék csapszege kilazult. Állítsa vagy állíttassa be a tengelykapcsoló behúzást 2 ). Lásd a Tengelykapcsoló behúzás beállítása címû részt. Pótolja a csapszeget és rögzítse a rugós csatlakozóval. Az ékszíj laza vagy szakadt. Cseréltesse ki az ékszíjat 2 ). Túl erõs rezgések. A kapa laza vagy elhajlott. Azonnal állítsa le a motort és húzza le a gyújtógyertya-csatlakozót. A hibás alkatrészeket cserélje ki. Meglazultak a csapszegek vagy a csavarok. Azonnal állítsa le a motort és húzza le a gyújtógyertya-csatlakozót. Húzza meg a csavarokat vagy pótolja a csapszegeket. 1 ) Lásd Motor kezelési útmutatója. 2 ) Ezeket a munkálatokat csakis szakszervizben végeztesse. 13
