Felnyíló ipari szekcionált kapu. Összeszerelési útmutató. Verzió: 02/2009 Dátum: 2009 november (Rev alapján)

Átírás

1 Felnyíló ipari szekcionált kapu Összeszerelési útmutató Verzió: 02/2009 Dátum: 2009 november (Rev alapján) Fordította: Dvorák László

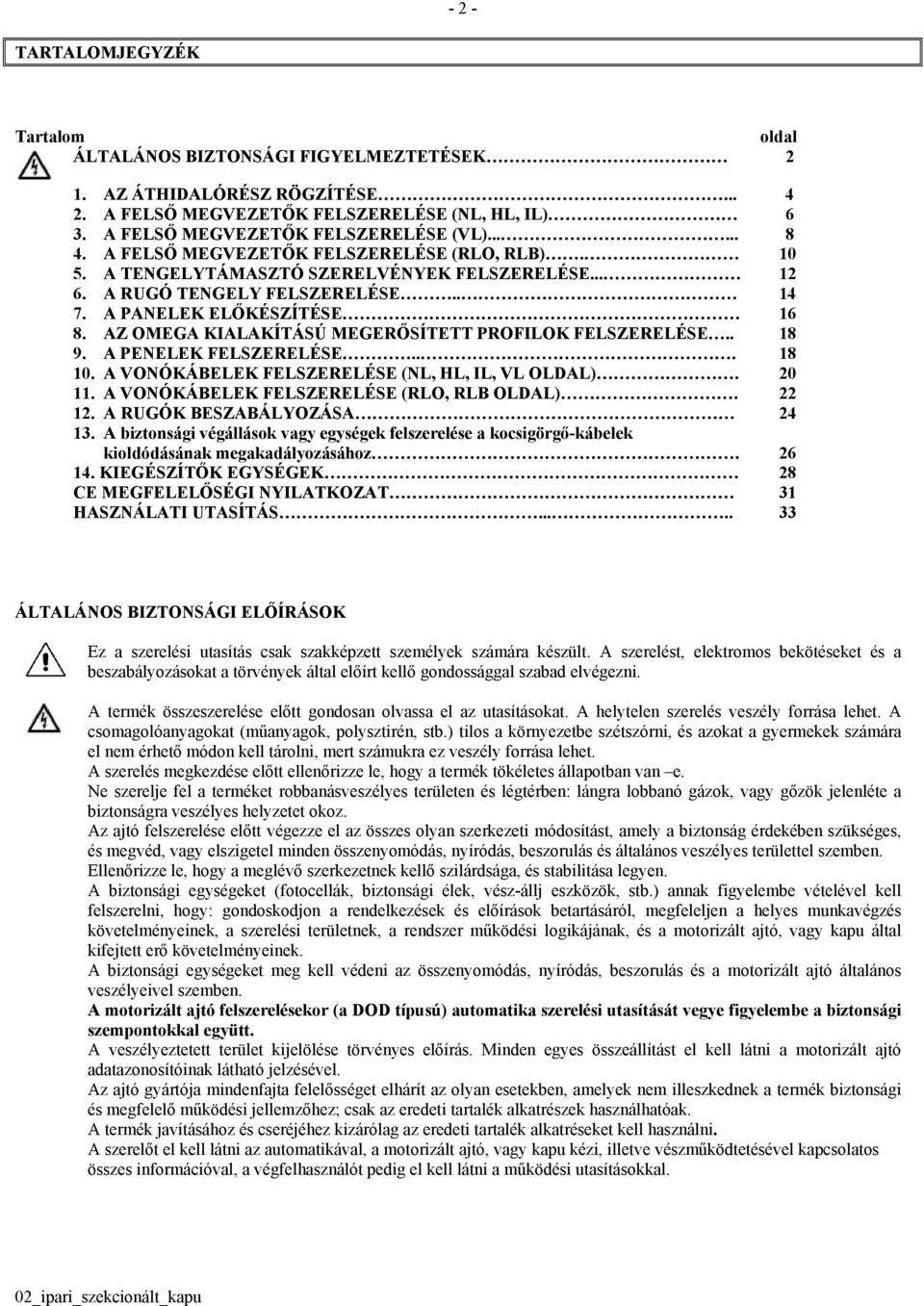

2 - 2 - TARTALOMJEGYZÉK Tartalom oldal ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK 2 1. AZ ÁTHIDALÓRÉSZ RÖGZÍTÉSE A FELSŐ MEGVEZETŐK FELSZERELÉSE (NL, HL, IL) 6 3. A FELSŐ MEGVEZETŐK FELSZERELÉSE (VL) A FELSŐ MEGVEZETŐK FELSZERELÉSE (RLO, RLB) A TENGELYTÁMASZTÓ SZERELVÉNYEK FELSZERELÉSE A RUGÓ TENGELY FELSZERELÉSE A PANELEK ELŐKÉSZÍTÉSE AZ OMEGA KIALAKÍTÁSÚ MEGERŐSÍTETT PROFILOK FELSZERELÉSE A PENELEK FELSZERELÉSE A VONÓKÁBELEK FELSZERELÉSE (NL, HL, IL, VL OLDAL). 11. A VONÓKÁBELEK FELSZERELÉSE (RLO, RLB OLDAL). 12. A RUGÓK BESZABÁLYOZÁSA 13. A biztonsági végállások vagy egységek felszerelése a kocsigörgő-kábelek kioldódásának megakadályozásához. 14. KIEGÉSZÍTŐK EGYSÉGEK CE MEGFELELŐSÉGI NYILATKOZAT HASZNÁLATI UTASÍTÁS ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK Ez a szerelési utasítás csak szakképzett személyek számára készült. A szerelést, elektromos bekötéseket és a beszabályozásokat a törvények által előírt kellő gondossággal szabad elvégezni. A termék összeszerelése előtt gondosan olvassa el az utasításokat. A helytelen szerelés veszély forrása lehet. A csomagolóanyagokat (műanyagok, polysztirén, stb.) tilos a környezetbe szétszórni, és azokat a gyermekek számára el nem érhető módon kell tárolni, mert számukra ez veszély forrása lehet. A szerelés megkezdése előtt ellenőrizze le, hogy a termék tökéletes állapotban van e. Ne szerelje fel a terméket robbanásveszélyes területen és légtérben: lángra lobbanó gázok, vagy gőzök jelenléte a biztonságra veszélyes helyzetet okoz. Az ajtó felszerelése előtt végezze el az összes olyan szerkezeti módosítást, amely a biztonság érdekében szükséges, és megvéd, vagy elszigetel minden összenyomódás, nyíródás, beszorulás és általános veszélyes területtel szemben. Ellenőrizze le, hogy a meglévő szerkezetnek kellő szilárdsága, és stabilitása legyen. A biztonsági egységeket (fotocellák, biztonsági élek, vész-állj eszközök, stb.) annak figyelembe vételével kell felszerelni, hogy: gondoskodjon a rendelkezések és előírások betartásáról, megfeleljen a helyes munkavégzés követelményeinek, a szerelési területnek, a rendszer működési logikájának, és a motorizált ajtó, vagy kapu által kifejtett erő követelményeinek. A biztonsági egységeket meg kell védeni az összenyomódás, nyíródás, beszorulás és a motorizált ajtó általános veszélyeivel szemben. A motorizált ajtó felszerelésekor (a DOD típusú) automatika szerelési utasítását vegye figyelembe a biztonsági szempontokkal együtt. A veszélyeztetett terület kijelölése törvényes előírás. Minden egyes összeállítást el kell látni a motorizált ajtó adatazonosítóinak látható jelzésével. Az ajtó gyártója mindenfajta felelősséget elhárít az olyan esetekben, amelyek nem illeszkednek a termék biztonsági és megfelelő működési jellemzőhez; csak az eredeti tartalék alkatrészek használhatóak. A termék javításához és cseréjéhez kizárólag az eredeti tartalék alkatréseket kell használni. A szerelőt el kell látni az automatikával, a motorizált ajtó, vagy kapu kézi, illetve vészműködtetésével kapcsolatos összes információval, a végfelhasználót pedig el kell látni a működési utasításokkal.

3 - 3 -

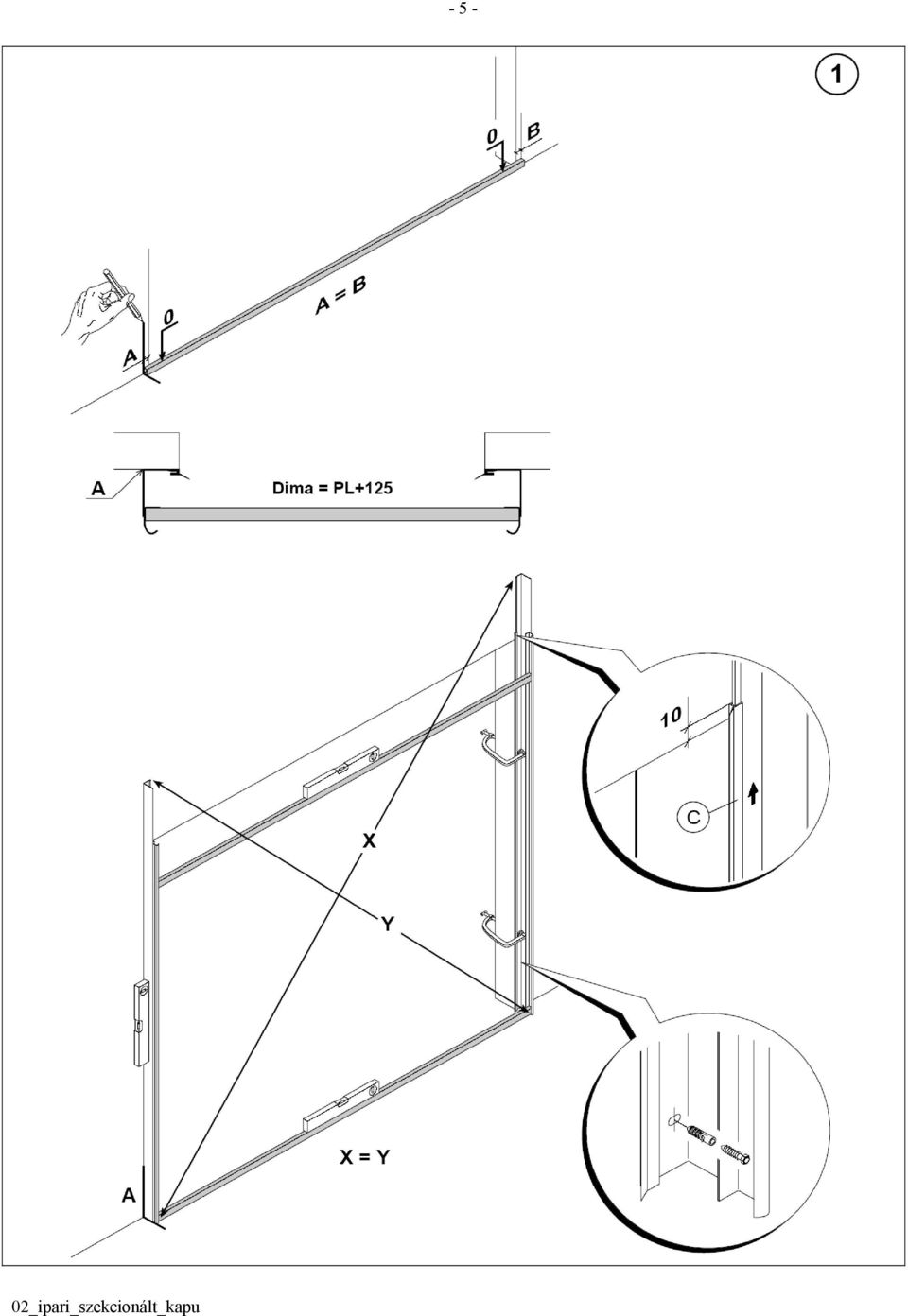

4 AZ ÁTHIDALÓRÉSZ RÖGZÍTÉSE 1.1 Ellenőrizze a nyílásméreteket; és győződjön meg arról, hogy a felerősítési felülettek szintben legyenek, és ha szükséges, akkor megfelelő alátétlemezekkel egyenlítse ki a felületeket. 1.2 Középre állítsa be a sablont a nyíláshoz (A=B), és jelölje ki az A pozíciót. 1.3 Fűzze fel a (C) tömítéseket az oszlop profilokra az ábra szerint, megbizonyosodva arról, hogy a végeik 10 mm el feljebb legyenek az áthidalónál. 1.4 Hozza szintbe a bal oszlopot az A jelzéssel, és miután függőleges helyzetbe állította, rögzítse is az oszlopot. 1.5 Pozícionálja a jobb oszlopot, távtartóként használva a sablont a megvezető részen belül az ábra szerint, szorítók segítségével. 1.6 Rögzítse az oszlopokat a falhoz, vagy egy kerethez a réselt furatok segítségével. 1.7 Ellenőrizze az átlókat (X=Y)

5 - 5 -

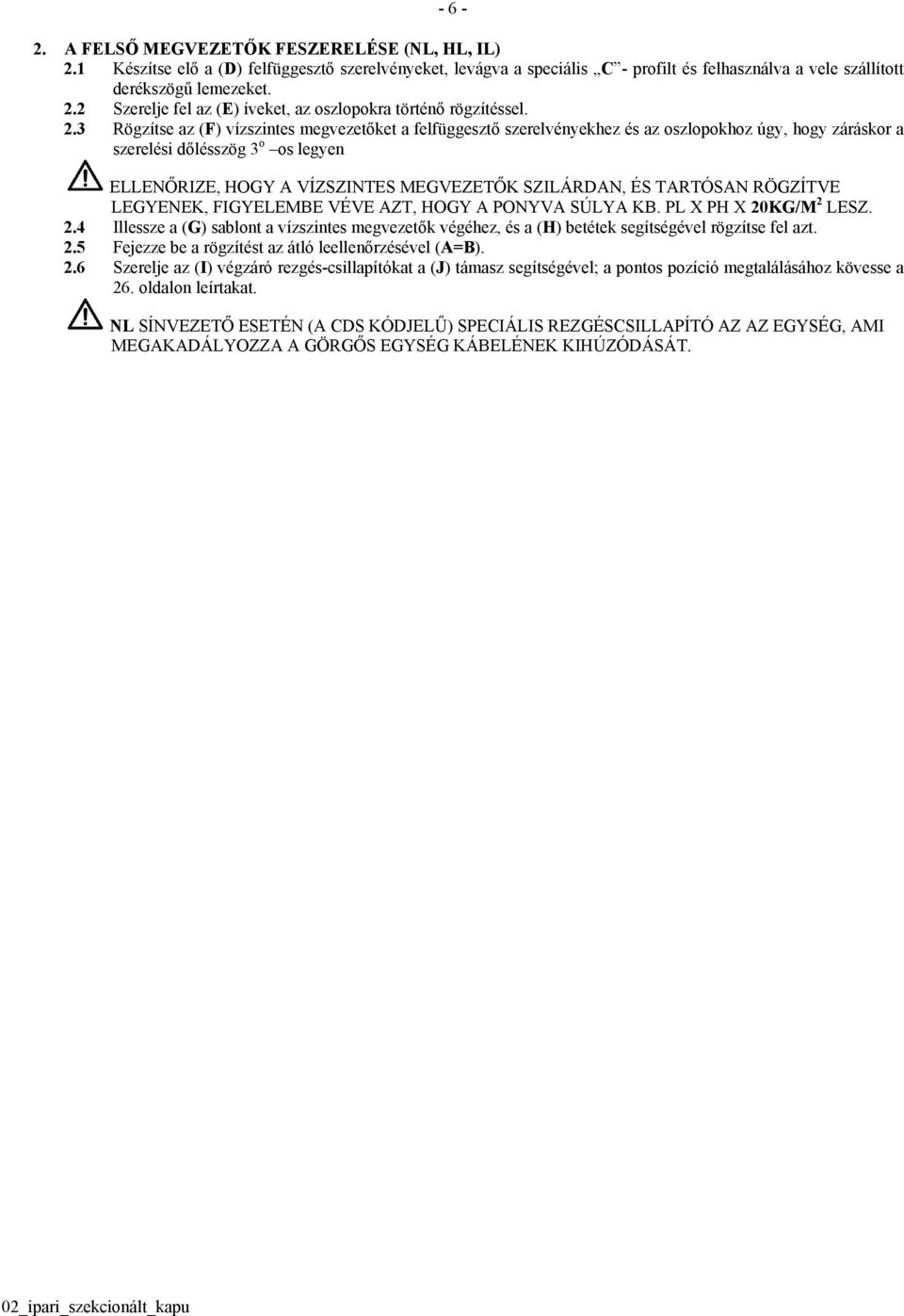

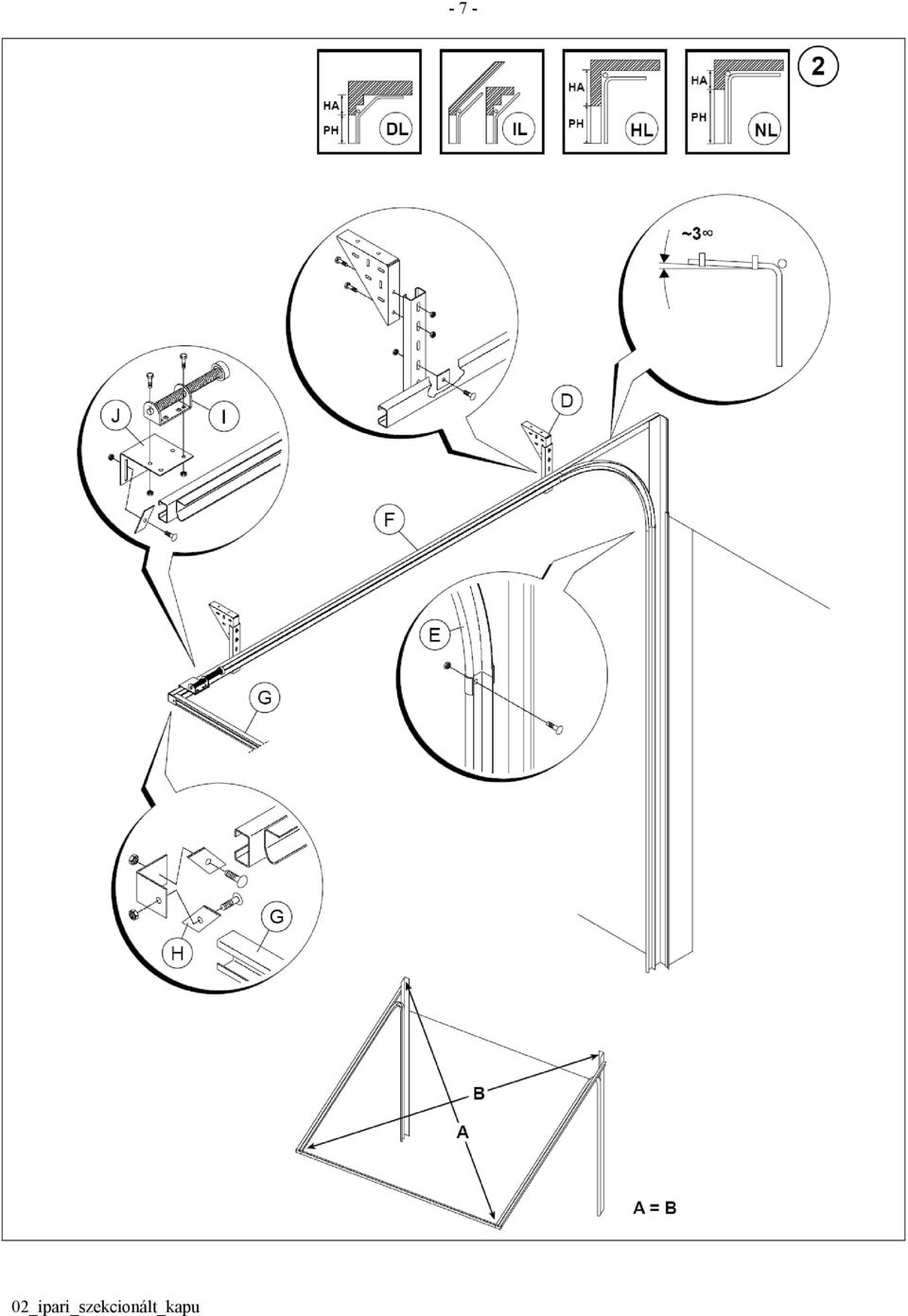

6 A FELSŐ MEGVEZETŐK FESZERELÉSE (NL, HL, IL) 2.1 Készítse elő a (D) felfüggesztő szerelvényeket, levágva a speciális C - profilt és felhasználva a vele szállított derékszögű lemezeket. 2.2 Szerelje fel az (E) íveket, az oszlopokra történő rögzítéssel. 2.3 Rögzítse az (F) vízszintes megvezetőket a felfüggesztő szerelvényekhez és az oszlopokhoz úgy, hogy záráskor a szerelési dőlésszög 3 o os legyen ELLENŐRIZE, HOGY A VÍZSZINTES MEGVEZETŐK SZILÁRDAN, ÉS TARTÓSAN RÖGZÍTVE LEGYENEK, FIGYELEMBE VÉVE AZT, HOGY A PONYVA SÚLYA KB. PL X PH X 20KG/M 2 LESZ. 2.4 Illessze a (G) sablont a vízszintes megvezetők végéhez, és a (H) betétek segítségével rögzítse fel azt. 2.5 Fejezze be a rögzítést az átló leellenőrzésével (A=B). 2.6 Szerelje az (I) végzáró rezgés-csillapítókat a (J) támasz segítségével; a pontos pozíció megtalálásához kövesse a 26. oldalon leírtakat. NL SÍNVEZETŐ ESETÉN (A CDS KÓDJELŰ) SPECIÁLIS REZGÉSCSILLAPÍTÓ AZ AZ EGYSÉG, AMI MEGAKADÁLYOZZA A GÖRGŐS EGYSÉG KÁBELÉNEK KIHÚZÓDÁSÁT.

7 - 7 -

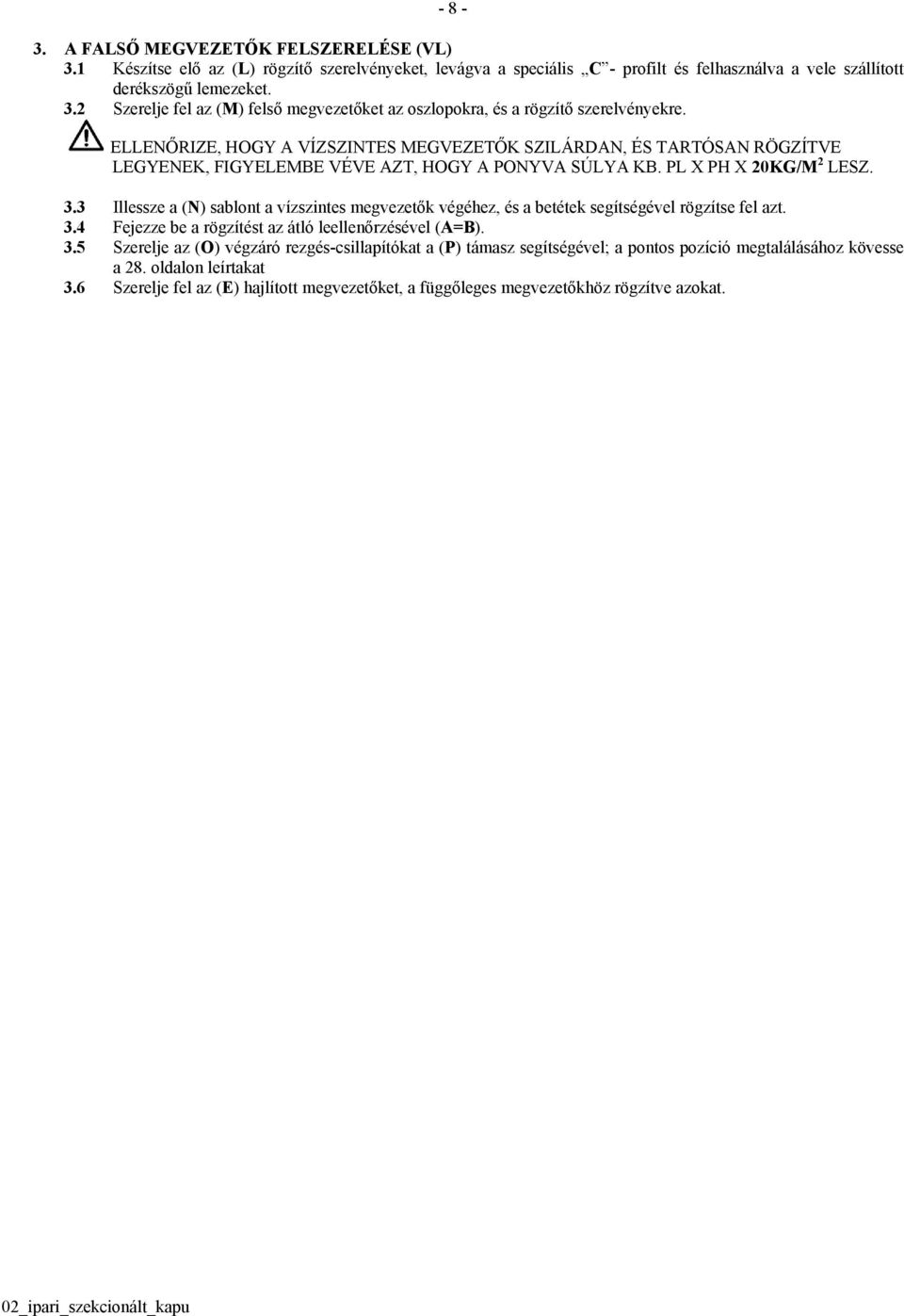

8 A FALSŐ MEGVEZETŐK FELSZERELÉSE (VL) 3.1 Készítse elő az (L) rögzítő szerelvényeket, levágva a speciális C - profilt és felhasználva a vele szállított derékszögű lemezeket. 3.2 Szerelje fel az (M) felső megvezetőket az oszlopokra, és a rögzítő szerelvényekre. ELLENŐRIZE, HOGY A VÍZSZINTES MEGVEZETŐK SZILÁRDAN, ÉS TARTÓSAN RÖGZÍTVE LEGYENEK, FIGYELEMBE VÉVE AZT, HOGY A PONYVA SÚLYA KB. PL X PH X 20KG/M 2 LESZ. 3.3 Illessze a (N) sablont a vízszintes megvezetők végéhez, és a betétek segítségével rögzítse fel azt. 3.4 Fejezze be a rögzítést az átló leellenőrzésével (A=B). 3.5 Szerelje az (O) végzáró rezgés-csillapítókat a (P) támasz segítségével; a pontos pozíció megtalálásához kövesse a 28. oldalon leírtakat 3.6 Szerelje fel az (E) hajlított megvezetőket, a függőleges megvezetőkhöz rögzítve azokat.

9 - 9 -

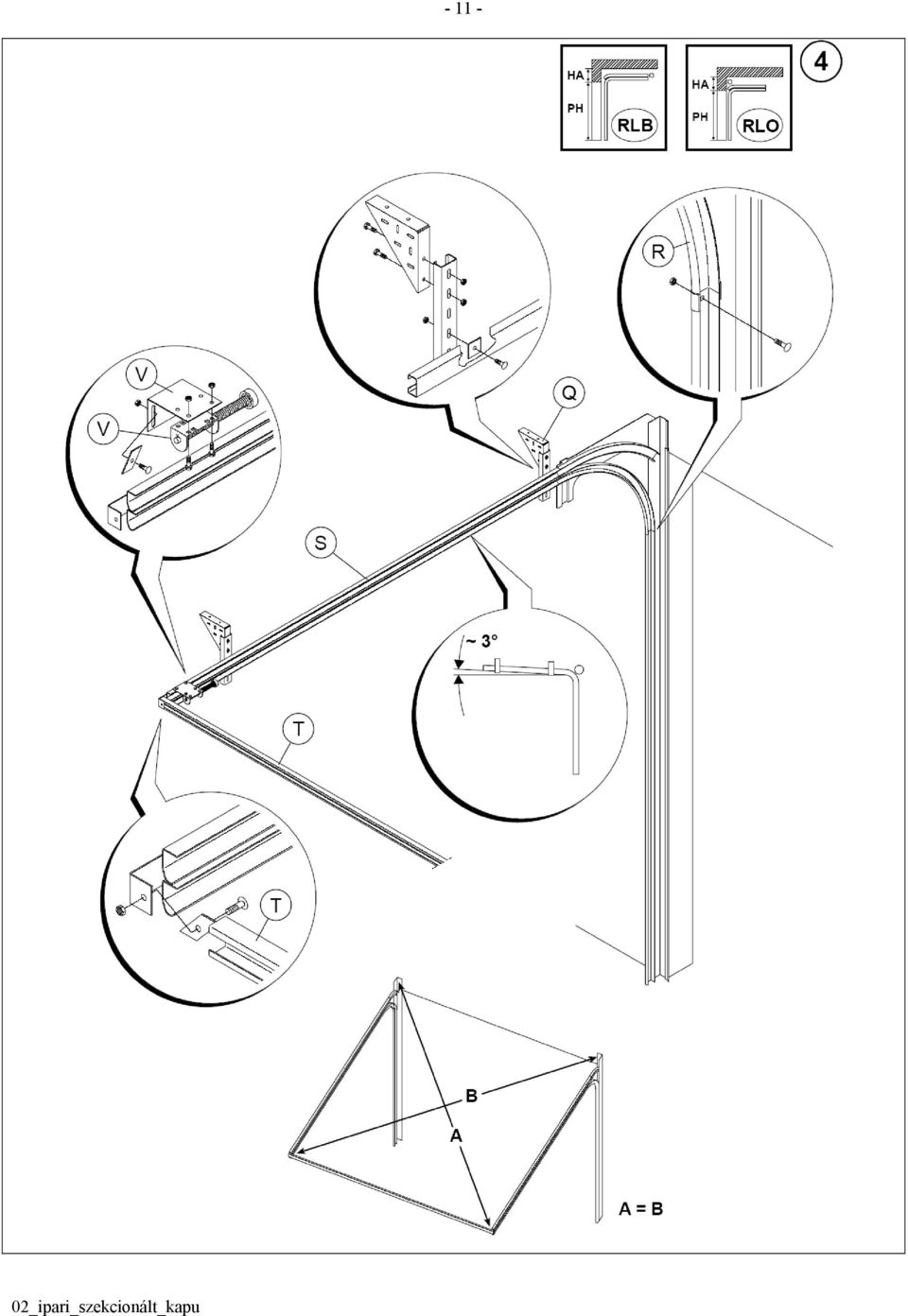

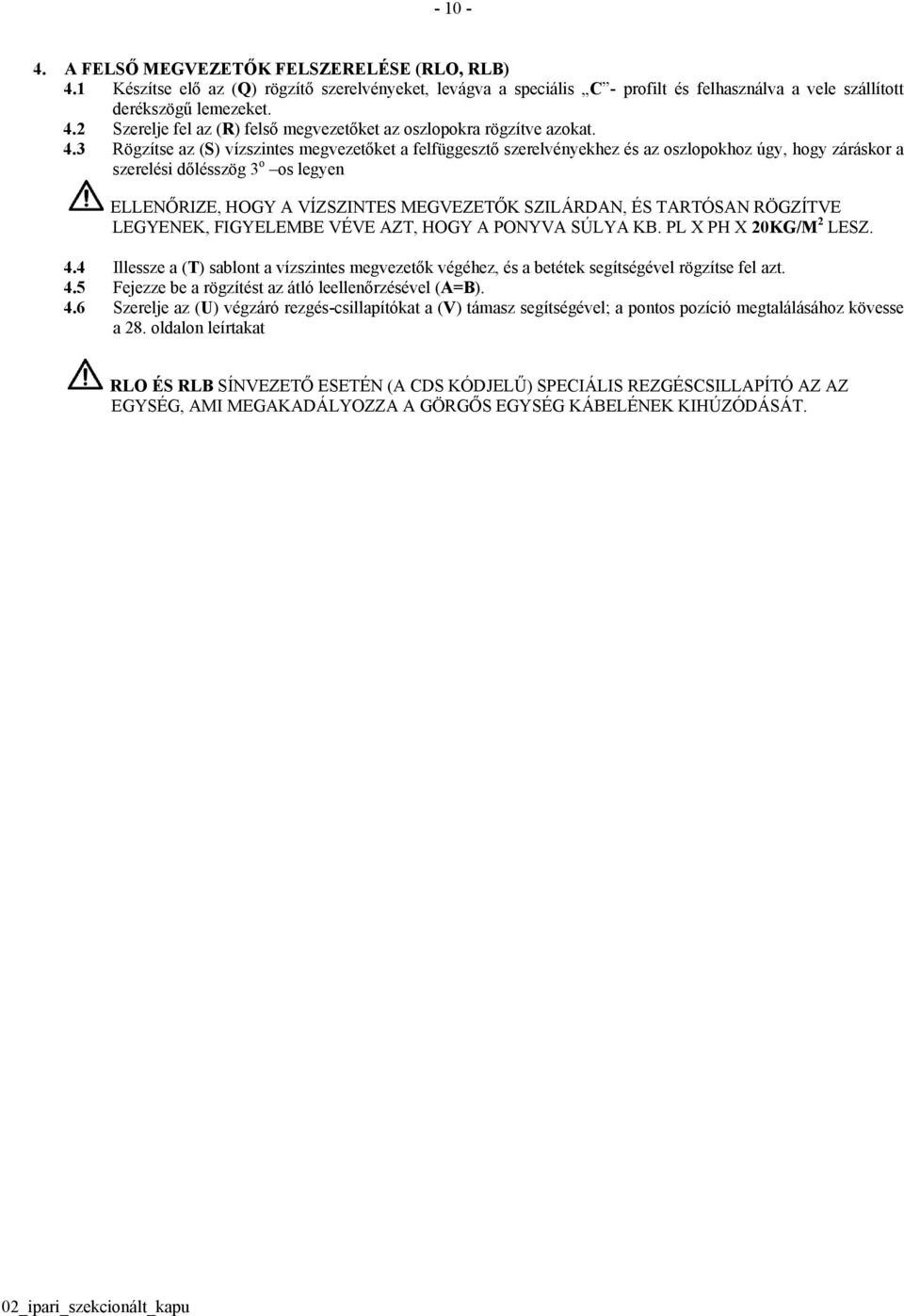

10 A FELSŐ MEGVEZETŐK FELSZERELÉSE (RLO, RLB) 4.1 Készítse elő az (Q) rögzítő szerelvényeket, levágva a speciális C - profilt és felhasználva a vele szállított derékszögű lemezeket. 4.2 Szerelje fel az (R) felső megvezetőket az oszlopokra rögzítve azokat. 4.3 Rögzítse az (S) vízszintes megvezetőket a felfüggesztő szerelvényekhez és az oszlopokhoz úgy, hogy záráskor a szerelési dőlésszög 3 o os legyen ELLENŐRIZE, HOGY A VÍZSZINTES MEGVEZETŐK SZILÁRDAN, ÉS TARTÓSAN RÖGZÍTVE LEGYENEK, FIGYELEMBE VÉVE AZT, HOGY A PONYVA SÚLYA KB. PL X PH X 20KG/M 2 LESZ. 4.4 Illessze a (T) sablont a vízszintes megvezetők végéhez, és a betétek segítségével rögzítse fel azt. 4.5 Fejezze be a rögzítést az átló leellenőrzésével (A=B). 4.6 Szerelje az (U) végzáró rezgés-csillapítókat a (V) támasz segítségével; a pontos pozíció megtalálásához kövesse a 28. oldalon leírtakat RLO ÉS RLB SÍNVEZETŐ ESETÉN (A CDS KÓDJELŰ) SPECIÁLIS REZGÉSCSILLAPÍTÓ AZ AZ EGYSÉG, AMI MEGAKADÁLYOZZA A GÖRGŐS EGYSÉG KÁBELÉNEK KIHÚZÓDÁSÁT.

11 - 11 -

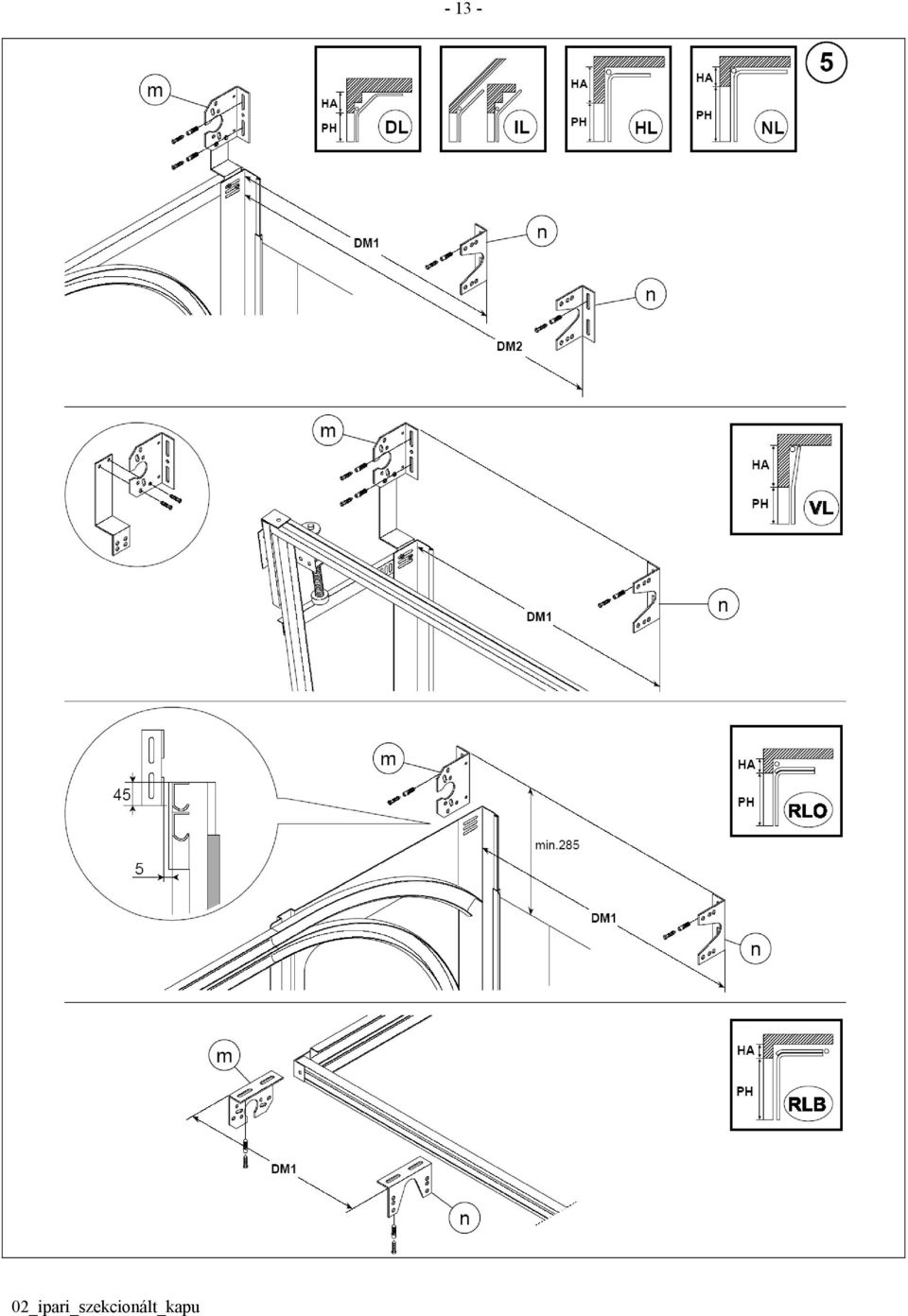

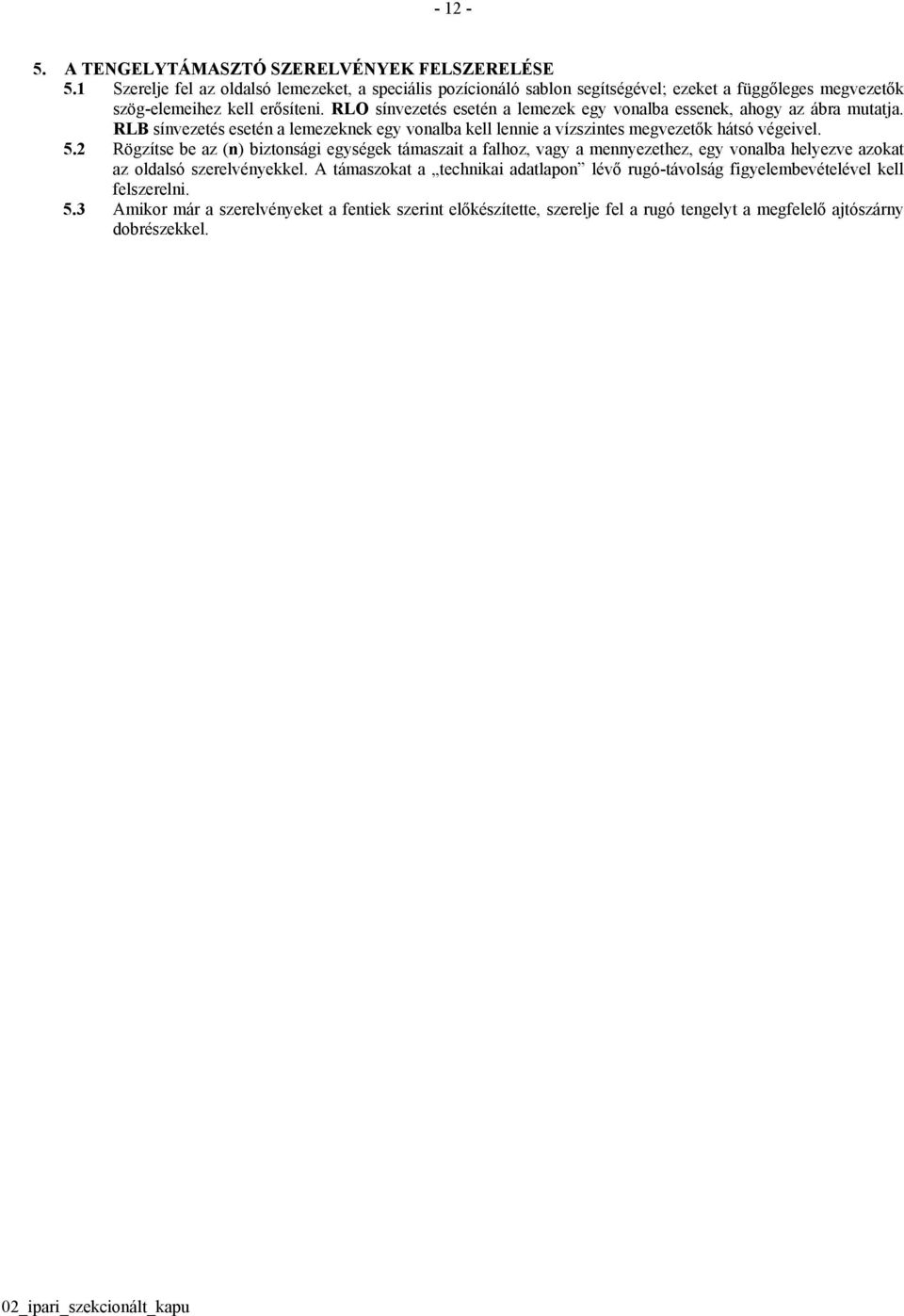

12 A TENGELYTÁMASZTÓ SZERELVÉNYEK FELSZERELÉSE 5.1 Szerelje fel az oldalsó lemezeket, a speciális pozícionáló sablon segítségével; ezeket a függőleges megvezetők szög-elemeihez kell erősíteni. RLO sínvezetés esetén a lemezek egy vonalba essenek, ahogy az ábra mutatja. RLB sínvezetés esetén a lemezeknek egy vonalba kell lennie a vízszintes megvezetők hátsó végeivel. 5.2 Rögzítse be az (n) biztonsági egységek támaszait a falhoz, vagy a mennyezethez, egy vonalba helyezve azokat az oldalsó szerelvényekkel. A támaszokat a technikai adatlapon lévő rugó-távolság figyelembevételével kell felszerelni. 5.3 Amikor már a szerelvényeket a fentiek szerint előkészítette, szerelje fel a rugó tengelyt a megfelelő ajtószárny dobrészekkel.

13 - 13 -

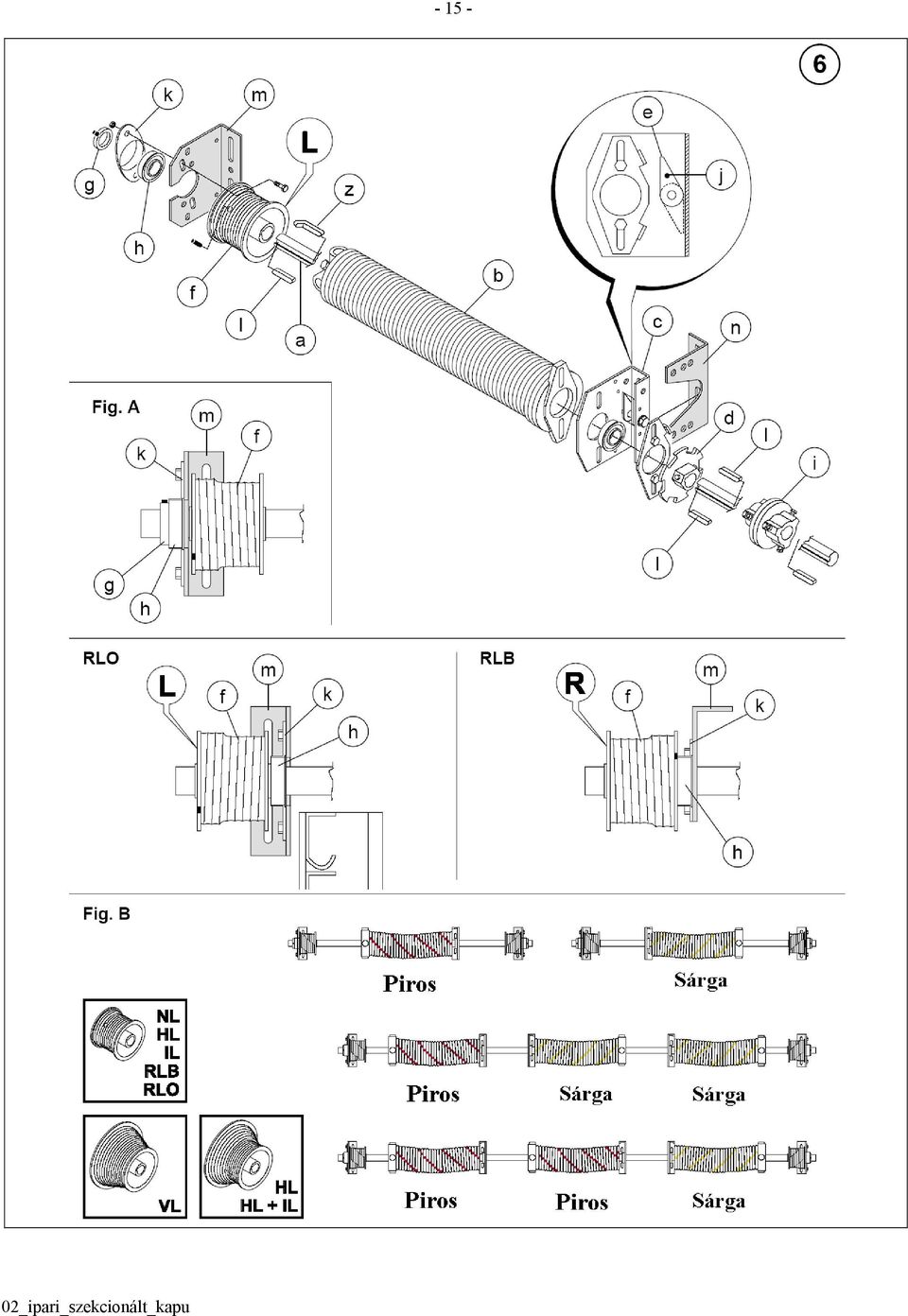

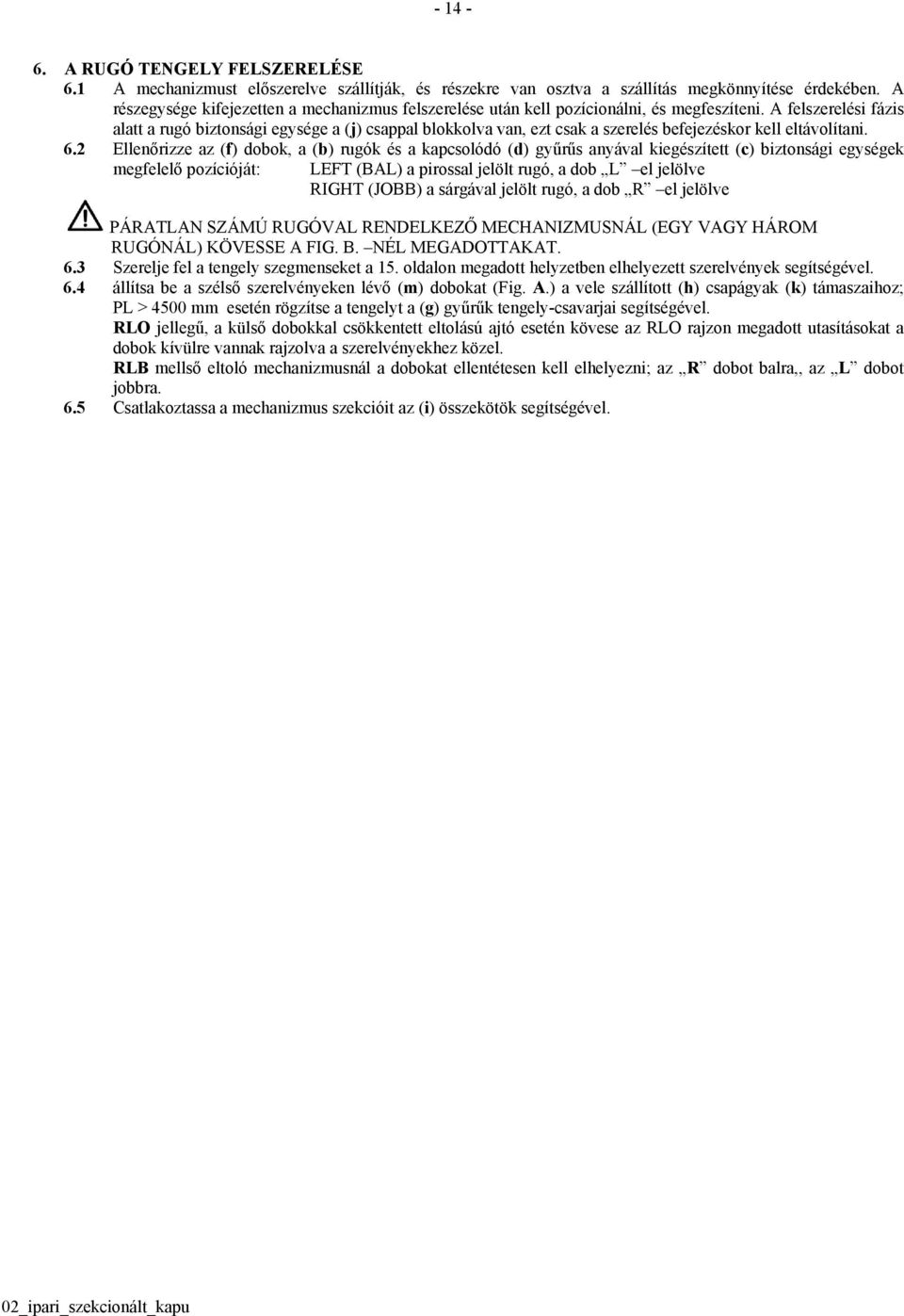

14 A RUGÓ TENGELY FELSZERELÉSE 6.1 A mechanizmust előszerelve szállítják, és részekre van osztva a szállítás megkönnyítése érdekében. A részegysége kifejezetten a mechanizmus felszerelése után kell pozícionálni, és megfeszíteni. A felszerelési fázis alatt a rugó biztonsági egysége a (j) csappal blokkolva van, ezt csak a szerelés befejezéskor kell eltávolítani. 6.2 Ellenőrizze az (f) dobok, a (b) rugók és a kapcsolódó (d) gyűrűs anyával kiegészített (c) biztonsági egységek megfelelő pozícióját: LEFT (BAL) a pirossal jelölt rugó, a dob L el jelölve RIGHT (JOBB) a sárgával jelölt rugó, a dob R el jelölve PÁRATLAN SZÁMÚ RUGÓVAL RENDELKEZŐ MECHANIZMUSNÁL (EGY VAGY HÁROM RUGÓNÁL) KÖVESSE A FIG. B. NÉL MEGADOTTAKAT. 6.3 Szerelje fel a tengely szegmenseket a 15. oldalon megadott helyzetben elhelyezett szerelvények segítségével. 6.4 állítsa be a szélső szerelvényeken lévő (m) dobokat (Fig. A.) a vele szállított (h) csapágyak (k) támaszaihoz; PL > 4500 mm esetén rögzítse a tengelyt a (g) gyűrűk tengely-csavarjai segítségével. RLO jellegű, a külső dobokkal csökkentett eltolású ajtó esetén kövese az RLO rajzon megadott utasításokat a dobok kívülre vannak rajzolva a szerelvényekhez közel. RLB mellső eltoló mechanizmusnál a dobokat ellentétesen kell elhelyezni; az R dobot balra,, az L dobot jobbra. 6.5 Csatlakoztassa a mechanizmus szekcióit az (i) összekötök segítségével.

15 - 15 -

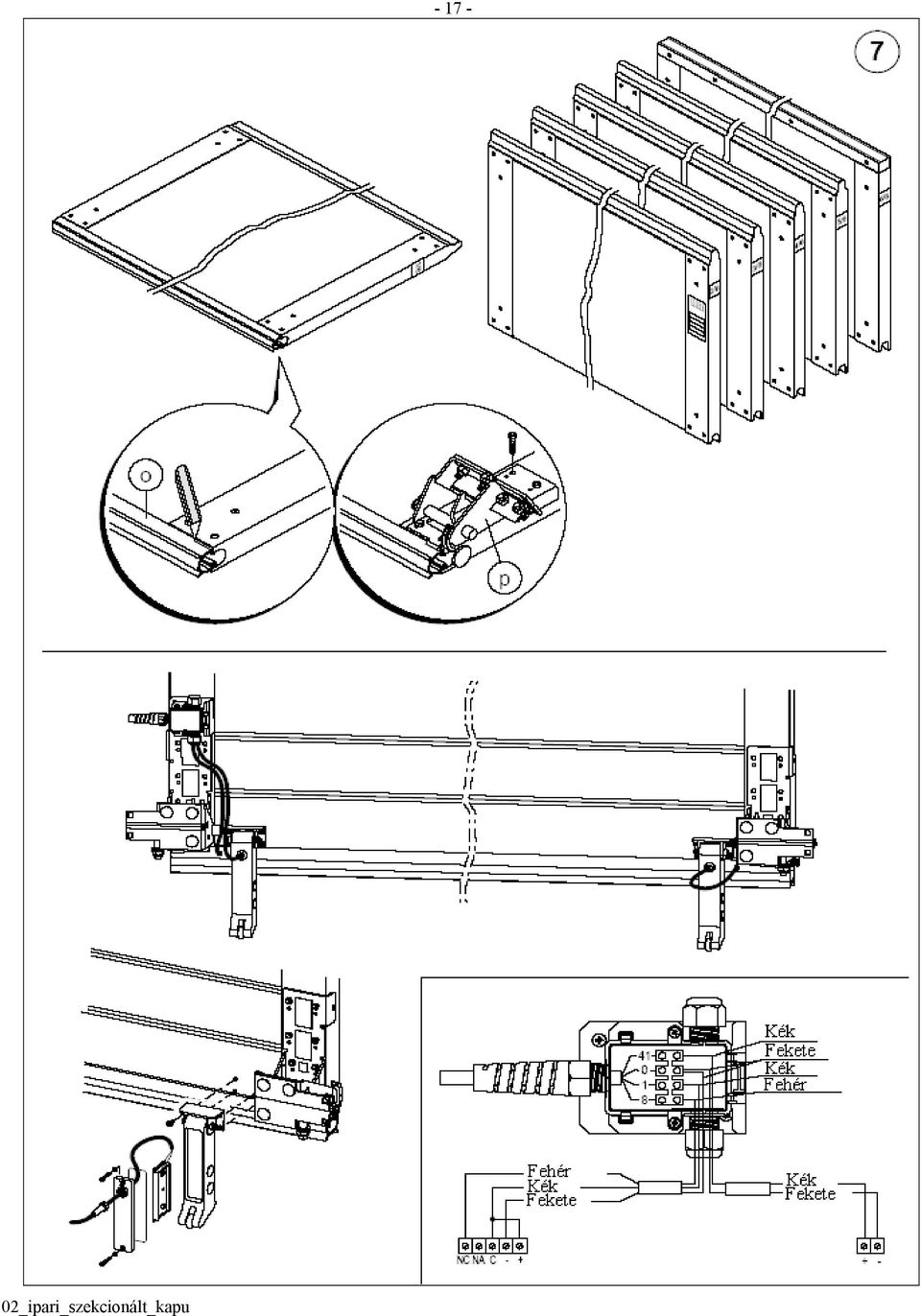

16 A PANELEK ELŐKÉSZÍTÉSE Motorizált ajtók passzív biztonsági éllel 7.1 Készítse elő a paneleket a felszereléshez a csomagolásból történő eltávolítással; a növekvő számok mutatják a szerelési sorrendet az alsó paneltől felfelé. 7.2 Vágja le az (o) padlótömítés gumiprofilját, és szerelje fel a (p) kábelfékező egységet. Automatizált ajtó a fotocellákkal 7.3 Szerelje fel a fotocellákat az ábra szerint. 7.4 Szerelje fel az elektromos bekötődobozt a támasztó szerelvényre és végezze el a bekötést a vele szállított spirál kábel segítségével.

17 - 17 -

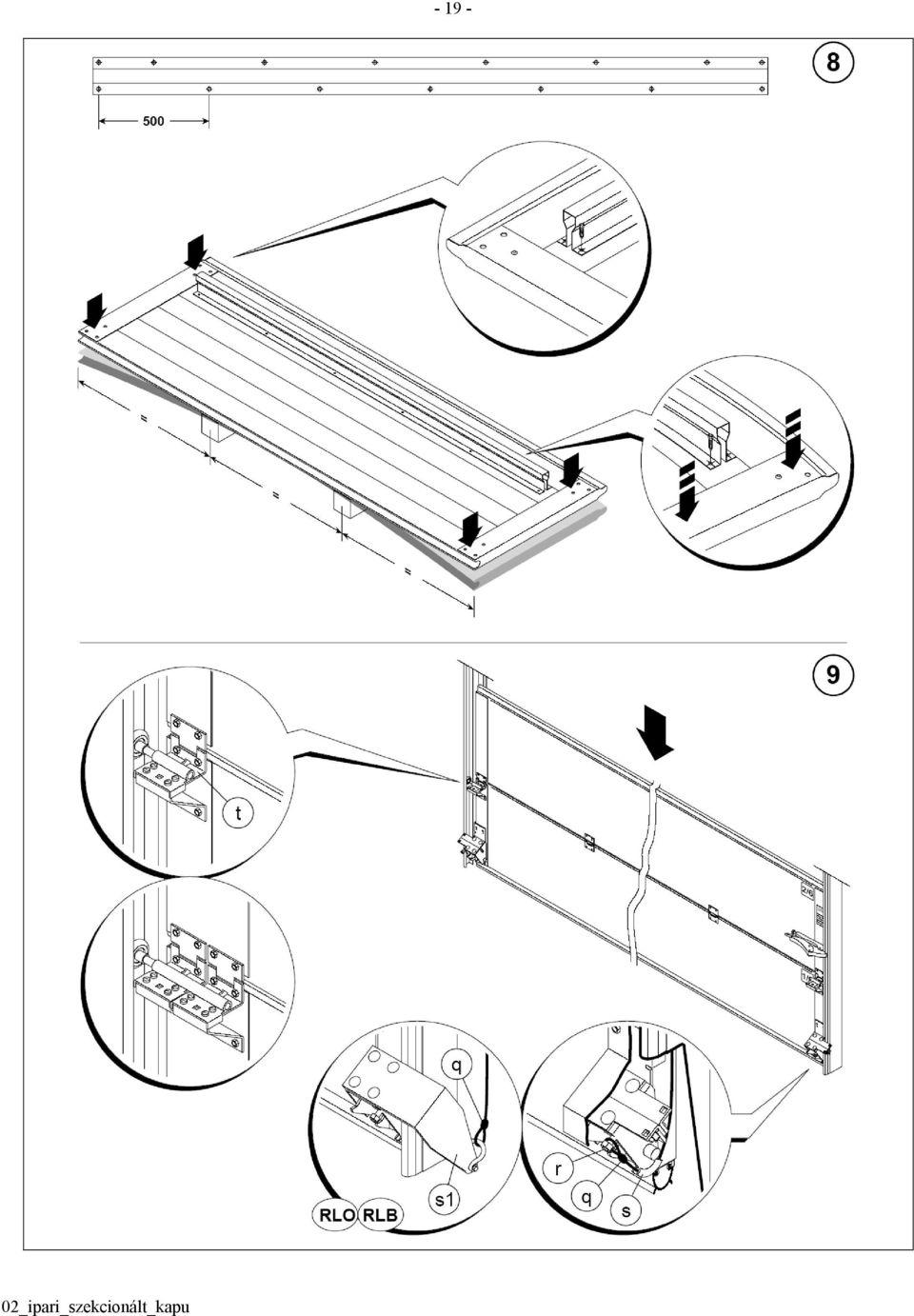

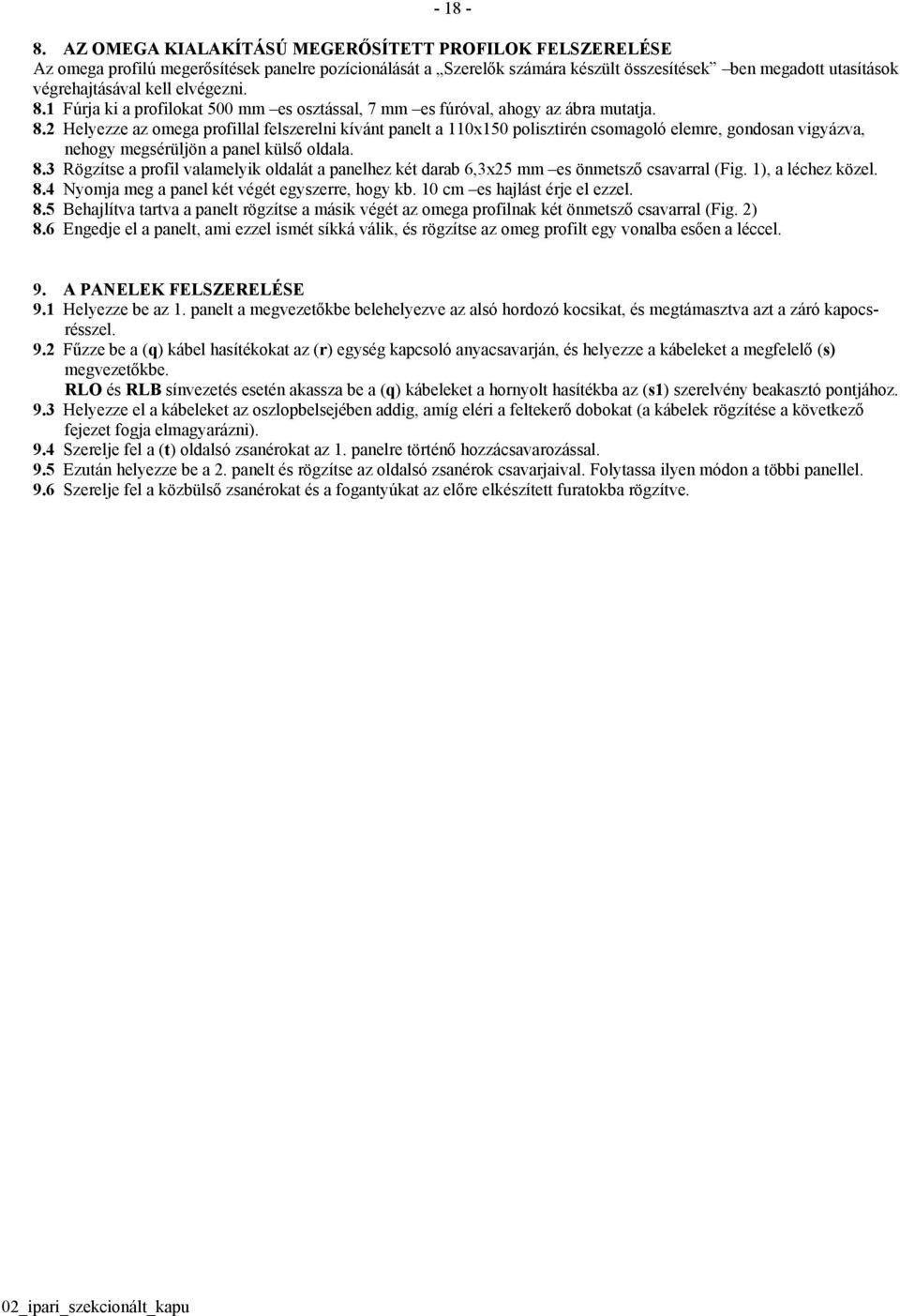

18 AZ OMEGA KIALAKÍTÁSÚ MEGERŐSÍTETT PROFILOK FELSZERELÉSE Az omega profilú megerősítések panelre pozícionálását a Szerelők számára készült összesítések ben megadott utasítások végrehajtásával kell elvégezni. 8.1 Fúrja ki a profilokat 500 mm es osztással, 7 mm es fúróval, ahogy az ábra mutatja. 8.2 Helyezze az omega profillal felszerelni kívánt panelt a 110x150 polisztirén csomagoló elemre, gondosan vigyázva, nehogy megsérüljön a panel külső oldala. 8.3 Rögzítse a profil valamelyik oldalát a panelhez két darab 6,3x25 mm es önmetsző csavarral (Fig. 1), a léchez közel. 8.4 Nyomja meg a panel két végét egyszerre, hogy kb. 10 cm es hajlást érje el ezzel. 8.5 Behajlítva tartva a panelt rögzítse a másik végét az omega profilnak két önmetsző csavarral (Fig. 2) 8.6 Engedje el a panelt, ami ezzel ismét síkká válik, és rögzítse az omeg profilt egy vonalba esően a léccel. 9. A PANELEK FELSZERELÉSE 9.1 Helyezze be az 1. panelt a megvezetőkbe belehelyezve az alsó hordozó kocsikat, és megtámasztva azt a záró kapocsrésszel. 9.2 Fűzze be a (q) kábel hasítékokat az (r) egység kapcsoló anyacsavarján, és helyezze a kábeleket a megfelelő (s) megvezetőkbe. RLO és RLB sínvezetés esetén akassza be a (q) kábeleket a hornyolt hasítékba az (s1) szerelvény beakasztó pontjához. 9.3 Helyezze el a kábeleket az oszlopbelsejében addig, amíg eléri a feltekerő dobokat (a kábelek rögzítése a következő fejezet fogja elmagyarázni). 9.4 Szerelje fel a (t) oldalsó zsanérokat az 1. panelre történő hozzácsavarozással. 9.5 Ezután helyezze be a 2. panelt és rögzítse az oldalsó zsanérok csavarjaival. Folytassa ilyen módon a többi panellel. 9.6 Szerelje fel a közbülső zsanérokat és a fogantyúkat az előre elkészített furatokba rögzítve.

19 - 19 -

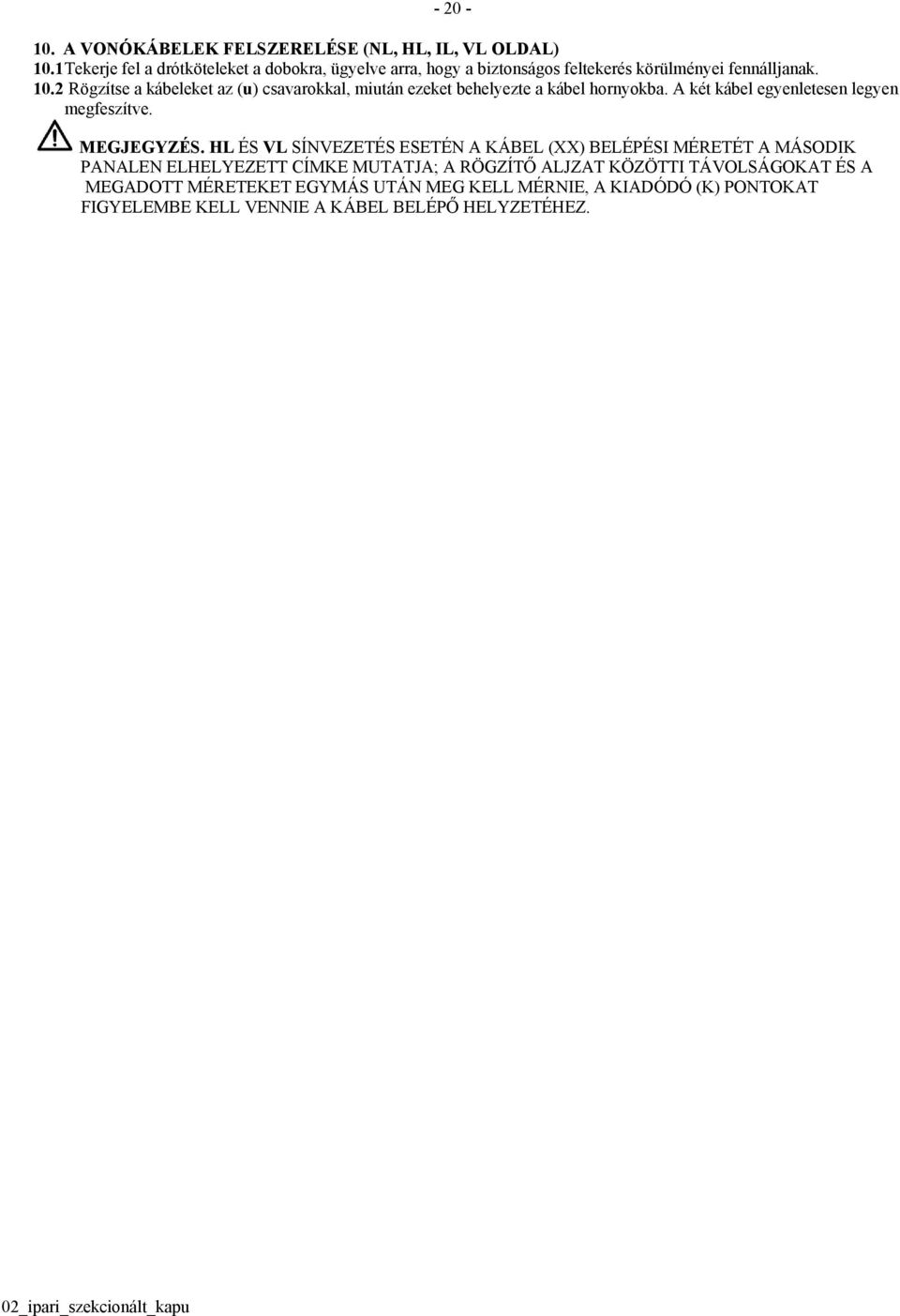

20 A VONÓKÁBELEK FELSZERELÉSE (NL, HL, IL, VL OLDAL) 10.1 Tekerje fel a drótköteleket a dobokra, ügyelve arra, hogy a biztonságos feltekerés körülményei fennálljanak Rögzítse a kábeleket az (u) csavarokkal, miután ezeket behelyezte a kábel hornyokba. A két kábel egyenletesen legyen megfeszítve. MEGJEGYZÉS. HL ÉS VL SÍNVEZETÉS ESETÉN A KÁBEL (XX) BELÉPÉSI MÉRETÉT A MÁSODIK PANALEN ELHELYEZETT CÍMKE MUTATJA; A RÖGZÍTŐ ALJZAT KÖZÖTTI TÁVOLSÁGOKAT ÉS A MEGADOTT MÉRETEKET EGYMÁS UTÁN MEG KELL MÉRNIE, A KIADÓDÓ (K) PONTOKAT FIGYELEMBE KELL VENNIE A KÁBEL BELÉPŐ HELYZETÉHEZ.

21 - 21 -

22 A VONÓKÁBELEK FELSZERELÉSE (RLO, RLB OLDAL) 11.1 Tekerje a kábeleket a (v) visszatérítő görgőre Tekerje fel a drótkábeleket a dobokra, ügyelve arra, hogy a biztonságos feltekerés körülményei fennálljanak Rögzítse a kábeleket az (u) csavarokkal, miután ezeket behelyezte a kábel hornyokba. A két kábel egyenletesen legyen megfeszítve.

23 - 23 -

24 A RUGÓK BESZABÁLYOZÁSA 12.1 A rugók beszabályozásához 14 mm átmérőjű, mm hosszú rudakat használjon, behelyezve azokat a (w) terhelő tárcsa megfelelő ülékébe. VIGYÁZAT! EZT A MŰVELETET CSAK KIKÉPZETT SZEMÉLY HAJTHATJA VÉGRE. A KÉT RUDAT ENNÉL A MŰVELETNÉL MINDIG KÉZBEN KELL TARTANI, HOGY A MEGTERHELT RUGÓ EREJE MIATTI BALESETEKET EL LEHESSEN KERÜLNI. A RUGÓTERHELÉSEKNEK AZONOSAKNAK KELL LENNIE. HASZNÁLJON RÖGZÍTŐ FOGÓT AZ AJTÓSZÁRNY MEGEMELKEDÉS AKADÁLYOZÁSÁRA Terhelje a rugókat a nyíl által mutatott (alulról felfelé) irányban. RLB SÍNVEZETÉS ESETÉN A TERHELÉST AZ ELLENKEZŐ IRÁNYBAN (FELÜLRŐL LEFELÉ) KELL VÉGREHAJTANI 12.3 A végrehajtandó fordulatok számát a második panelen elhelyezett címke mutatja 12.4 A végrehajtott fordulatok számát leellenőrizheti az (y) átmérő-vonalak megszámlálásával Miután az összes rugót megfeszítette, rögzítse a feszítő tárcsát a (z) retesszel, és húzza meg a megfelelő retesz-rögzítő csavarokkal A művelet befejezése után, ellenőrizze, hogy a kapu teljesen párhuzamos legyen a padlóval, és függőleges legyen a csúszó megvezetőkkel Ellenőrizze a kapu kiegyensúlyozottságát annak kioldásával és a ponyva túlzott megemelése nélkül. EZEN MŰVELET VÉGREHAJTÁSÁNÁL RENDKÍVÜLI GONDOSAN JÁRJON EL.

25 - 25 -

26 A biztonsági végállások vagy egységek felszerelése a kocsigörgő- kábelek kioldódásának megakadályozásához 13.1 Emelje fel a kaput annak maximális áthaladó magasságáig. VL, IL, HL típusú szekcióknál 13.2 Helyezze az (X) rezgéscsillapítót a ponyva felső végállását 5 mm re, ahogy az (A) ábra mutatja. Fúrjon egy lyukat a két meglévő csavar közé, Φ 8,5 mm átmérőjű fúróval, és rakja be a vele szállított csavarokat Ismételje meg a 13.2 lépést a szekció mindkét vízszintes megvezetőjénél. NL, RLO, RLB típusú szekcióknál 13.4 Úgy helyezze el a rezgéscsillapítót, hogy megelőzze az (Y) rész kicsúszását, és a rugó teljesen összenyomott legyen, ahogy azt a (B) ábra mutatja. Fúrjon egy lyukat a két meglévő csavar közé, Φ 8,5 mm átmérőjű fúróval, és rakja be a vele szállított csavarokat Ismételje meg a 13.4 lépést a szekció mindkét vízszintes megvezetőjénél.

27 - 27 -

28 KIEGÉSZÍTŐ EGYSÉGEK

29 KIEGÉSZÍTŐ EGYSÉGEK

30 KIEGÉSZÍTŐ EGYSÉGEK

31 CE MEGFELELŐSÉGI NYILATKOZAT Gyártó: DITEC S.p.A. Címe: via Mons. Banfi, Caronno Pertusella (VA) - ITALY Ezennel kijelenti, hogy a LISBON sorozatú szekcionált ipari kapu termékei az alábbi CE előírások legfőbb igényeinek megfelelnek: - 89/336/EEC Elektromágneses Előírások - 98/37/EC Gépészeti Előírások - 86/106/EEC Termék Konstrukciós Előírások - megfelelnek az EN szabvány (ZA fejezetének) alábbi jellemzőinek: - Gyári termékvizsgálat (Átment) - Kialakuló lényeges veszélyhelyzetek (Átment) - Szélterheléssel szembeni ellenállás (Átment) - Biztonságos nyitás (Átment) - Üvegrészek méret meghatározásai (Átment) - Mechanikai ellenállás és stabilitás (Átment) - Működtető erőhatások (Átment) - Minősítő testület C.S.I. S.p.A. - Regisztrációs szám: CPD/0497/047/05 CPD/0497/065/05 CPD/0497/048/05 - Címe: Viale Lombardia, Bollate (Mi) Italy Caronno Pertusella, Fermo Bressanini (Elnök)

32 - 32 -

33 HASZNÁLATI UTASÍTÁS KÉZI MŰKÖDTETÉSŰ BERENDEZÉS A kézi működtetés csak az erre a célra kialakított egységgel hajtható végre. A motorizált kapuhoz a DODSBC egységet, a láncos hajtáshoz vagy az SBC/SBO hajtókaros egységet használja. Kézi működtetésű ajtót a megfelelő HOCM láncos blokkal kell működtetni, kiékelve a torziós tengelyt. A meghajtómotor kioldását kizárólag képzett személy végezheti a karbantartás ideje alatt. MOTORIZÁLT VÁLTOZAT (DOD14PS) A motorizált változat jelenlévő személy módszerrel vezérelhető: tartsa a választókapcsolót nyitó vagy záró helyzetben a mozgás végrehajtásához. AUTOMATA VÁLTOZAT Tekintse meg az illető automatikához használt megfelelő elektronikus panel kézikönyvét. ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK Az alábbi előírások elválaszthatatlan, és lényegi részét képezik a terméknek, és ezeket a végfelhasználónak kell átadni. Gondosan olvassa el, mivel a biztonságos felszereléshez, használathoz és karbantartáshoz fontos útmutatásokat tartalmaz. Ezeket az utasításokat meg kell őrizni, és tovább kell adni a rendszer minden jövőbeli felhasználójának. Ezt a terméket csak arra szabad használni, amire kifejezetten tervezték. Bármilyen egyéb tudatos felhasználás helytelen és ezért veszélyes. A gyártó (és a forgalmazó) nem tartja magát felelősnek a helytelen, téves, vagy indokolatlan felhasználás miatti lehetséges veszélyekkel kapcsolatban. Kerülje a működtetést forgáspontok, vagy mozgó mechanikai részek szomszédságában. Ne lépjen be a motorizált ajtó, vagy kapu működési területébe, amíg az mozgásban van. Ne akadályozza a motorizált ajtó, vagy kapu mozgását, mivel ez veszélyes helyzet okozója lehet. Ne támaszkodjon az ajtónak, vagy függeszkedjen az ajtóra, amikor az mozgásban van. Ne engedje, hogy gyerekek játszanak, vagy tartózkodjanak a motorizált ajtó vagy kapu körzetében. Gyermekektől tartsa távol a távvezérlőt, vagy bármilyen vezérlő egységet, hogy elkerülhesse a motorizált ajtó, vagy kapu nem kívánt működtetését. A termék meghibásodása, vagy tönkremenetele esetén, kösse le a hálózatról, ne próbálkozzon a javítással, vagy közvetlen beavatkozással, és csak szakemberrel vegye fel a kapcsolatot. Amennyiben nem tesz eleget a fentieknek, akkor veszélyhelyzetet teremthet. Bármilyen tisztogatást, karbantartást, vagy javítást kizárólag szakemberrel szabad végrehajtatni. A fentiek figyelmen kívül hagyása veszélyes helyzetet teremthet. Az összes tisztító karbantartó vagy javító műveletet csak képzett személy hajthatja végre. Annak érdekében, hogy a rendszer hatásosan, és megfelelően működhessen, nélkülözhetetlen a gyártó figyelmeztetéseihez igazodni, a motorizált ajtón vagy kapun szakképzett emberrel hajtassa végre a karbantartási műveleteket. Időnkint célszerű az összes biztonsági egység időszakos ellenőrzése, hogy meggyőződhessen az egységek működőképességéről. Az összes felszerelési karbantartási és javítási munkáról feljegyzést kell készíteni és azt a felhasználó számára rendelkezésre kell bocsátani. KARBANTARTÁS A garázsajtó karbantartását speciálisan kiképzett technikusnak kell végrehajtania. Karbantartási terv (félévente végrehajtandó): - A mechanikai részek karbantartását és kenését leeresztett, és automatizált garázsajtónál a hálózatról leválasztva kell végrehajtani. - Ellenőrizze a biztonsági egységek (kábelek, rugók, fékező egységek a kézi működtetésű ajtónál), (a motor az automata változatú ajtónál) működését. - Ellenőrizze az emelő kábeleket tartóssági szempontból. - Ellenőrizze a kábeleket, hogy szabadon fussanak a hengereken. - Időszakosan kenje meg a zsanérokat, csapágyakat, kerék megvezetőket és a torzíós rugókat. - Ellenőrizze, hogy ne legyen akadály, ami módosítaná a kerekek csúszását a megvezetőikben. - Ellenőrizze, hogy a felső tartószerkezet tökéletesen legyen rögzítve a mennyezethez, és hogy ne legyenek hibák, kihajlások, vagy vetemedések. - Ellenőrizze, hogy ne legyenek elveszett csavarok és anyák. - Ne módosítson semmit az emelő és/vagy csúszó rendszeren. - Mindig eredeti DITEC tartalék alkatrészeket használjon. Semmiféle felelősséget nem vállalunk az emberekben, vagy a tulajdonban esett károkkal kapcsolatban, ha nem eredeti DITEC tartalék alkatrészeket használtak. Az ajtókon a fenti karbantartási időszakosan végre kell hajtani. Ezért tanácsos megtartani, és aktualizálni a karbantartási könyvet, hogy azon fel legyen tüntetve az azonosító táblán megadott regisztrációs szám. Karbantartás közben SOHA nem elvégezhető műveletek: - Ne vágjon el egyet sem az ajtót feszítő kábelekből. - Ne lazítson a rugók előfeszítésén (ezt a feszítési értéket a gyártó a szekciótagok súlya alapján számolta ki). - Ne birizgálja a biztonsági egységeket. - Ne hagyja elveszni a szekció tagok között lévő zsanérok rögzítő csavarjait.
