Hazai KÖFE/KÖFI rendszerek

Átírás

1 Hazai KÖFE/KÖFI rendszerek

2 KÖFE és KÖFI a MÁV Zrt. hálózatán 2009-ig Miskolc Veresegyház BUDA- PEST Debrecen Fonyód Szeged KÖFE központ KÖFE- be kapcsolt állomás KÖFE vonalszakasz KÖFI vagy távvezérlő központ KÖFI-be kapcsolt vagy távvezérelt állomás KÖFI vagy távvezérelt vonalszakasz KÖFE vagy KÖFI-be nem kapcsolt állomás

3 KÖFE rendszerek Miskolci KÖFE Hatvan Miskolc Mezőzombor Felsőzsolca Hidasnémeti Kb. 230 km Szegedi KÖFE 41 állomás, 330 km Budapest-Hegyeshalom KÖFE-FET 180 km 1990-es évek második fele

4 Miskolci KÖFE

5 Szegedi KÖFE

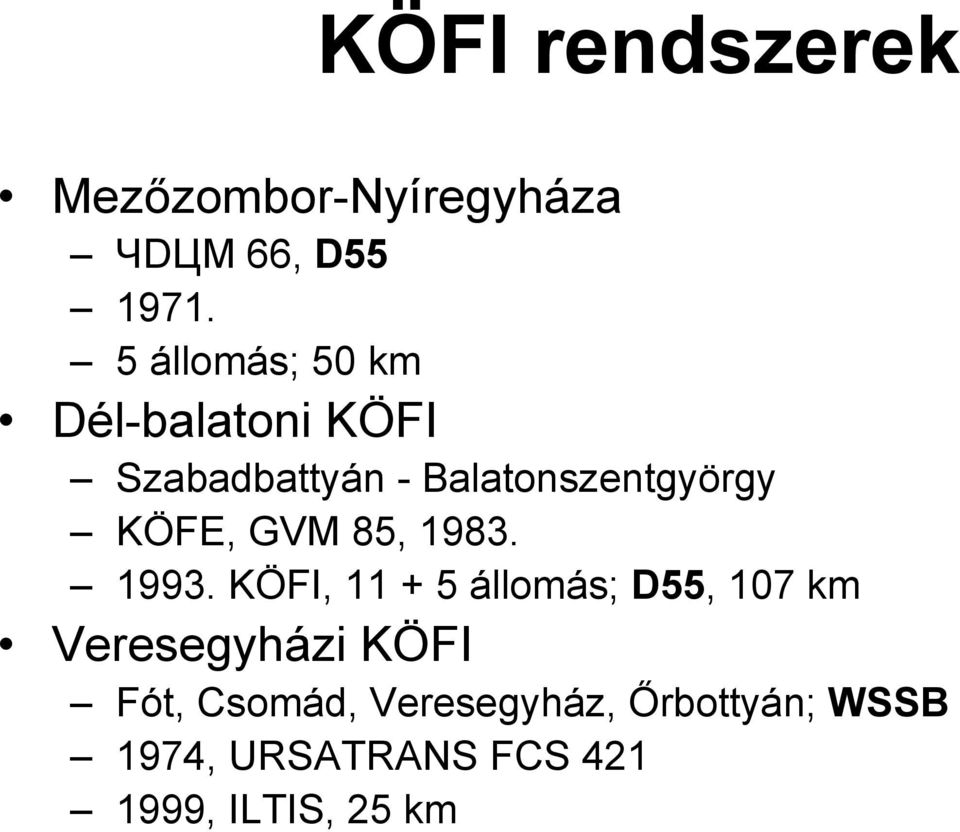

6 KÖFI rendszerek Mezőzombor-Nyíregyháza ЧDЦM 66, D állomás; 50 km Dél-balatoni KÖFI Szabadbattyán - Balatonszentgyörgy KÖFE, GVM 85, KÖFI, állomás; D55, 107 km Veresegyházi KÖFI Fót, Csomád, Veresegyház, Őrbottyán; WSSB 1974, URSATRANS FCS , ILTIS, 25 km

7 Mezőzombor-Nyíregyháza KÖFI vágánytábla Mezőzombor - Nyíregyháza

8 ILTIS távvezérlő, Veresegyház FÓT CSOMÁD VERESEGYHÁZ ŐRBOTTYÁN PLC PLC PLC PLC Bizt.ber. Bizt.ber. Bizt.ber. Bizt.ber. Kez.kész. Kez.kész. ILTIS Kez.kész. Kez.kész.

9 ILTIS Veresegyház

10 KÖFE és KÖFI a MÁV Zrt. hálózatán 2011-ben (ELPULTD55 és ELEKTRA) Miskolc Veresegyh áz BUDA - PEST Debrecen Fony ód Szeged K ÖFE k özpont K ÖFE - be kapcsolt állom ás K ÖFE vonalszakasz K ÖFI vagy t ávvez érlő központ K ÖFI -be kapcsolt vagy távvez érelt állom ás K ÖFI vagy t ávvez érelt vonalszakasz K ÖFE vagy K ÖFI-be nem kapcsolt állom ás

11 ELPULTD55

12 D55 bizt.ber. jelfogóállványok 12

13 D55 kezelőkészülék (pult) 13

14 D55 kiegészítése távvezérléshez

15 ELPULT D55 architektúra WAN IF-TÁVVEZ+KÖFE Kezelések kezdeményezése Visszajelentő felület Naplózások vezetése Engedélykérés Életjel kezelés EMU HMI IF-FET IF-EMU-RTU Kezelések átalakítása vezérléssé Villamos visszajelentés átalakítása távirattá Életjel kezelés RTU FET IF-RTU-JIF Az RTU és a Bizt.Ber közötti fizikai kapcsolat megteremtése Fail Safe összehasonlító megvalósítása JIF IF-JIF-BIZT.BER. BIZT. BER. Hagyományos kezelőkészülék Külsőtéri objektumok

16 ELPULT több RTU-val WAN IF-TÁVVEZ+KÖFE HMI EMU IF-EMU-RTU WAN RTU RTU RTU JIF JIF JIF BIZT. BER. BIZT. BER. BIZT. BER. Külsőtéri objektumok Külsőtéri objektumok Külsőtéri objektumok

17 ELPULT RTU architektúra A oldal ELPULT Munkaállomás EMU B oldal WAN A oldal B oldal Felsővezetéki kapcsolókert FEJGÉP RTU FEJGÉP FEJGÉP BIZTER BT JIF 48V BT XXXXX BIZTER XXXXX FIELD BIZTER g BIZTER FIELD BIZTER g Jelfogó + g BIZTER FIELD KKE D55 Kezelés működtető nyomógomb G G Normál / Különleges kezelés Visszajelentés Felsővezetéki kapcsolókert

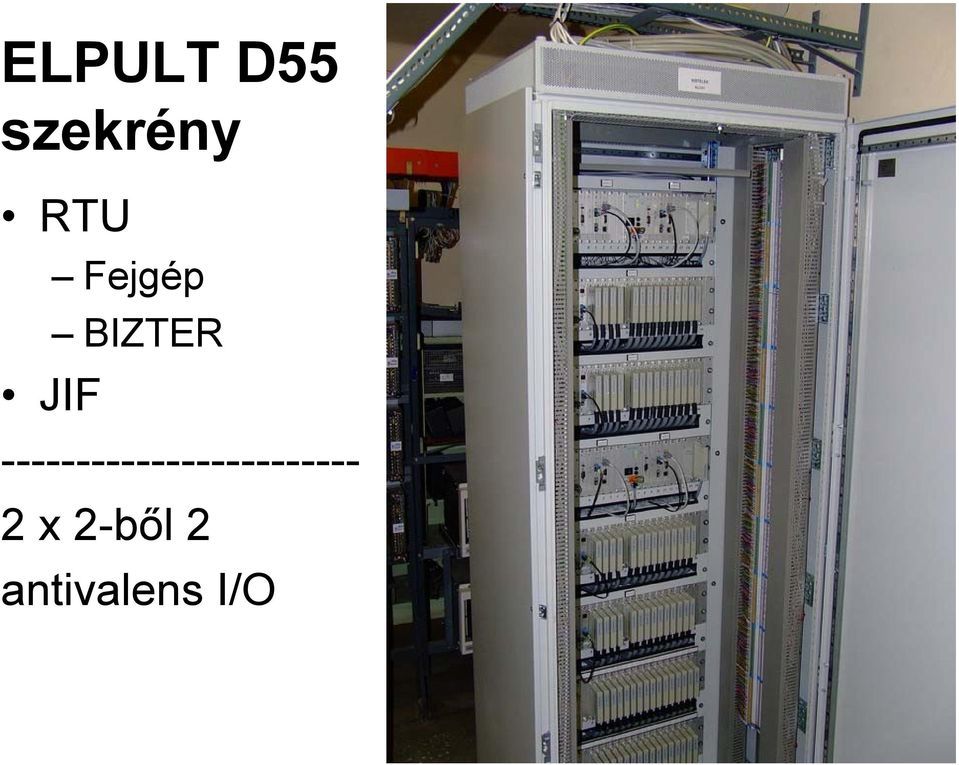

18 ELPULT D55 szekrény RTU Fejgép BIZTER JIF x 2-ből 2 antivalens I/O

19 ELPULT üzemmódok (1) A állomás távvezérelt B állomás távvezérlő C állomás távvezérelt D állomás helyi üzem Intranet SZIR/ VIHAR FOR D55 bizt.ber. D55 bizt.ber. XX bizt. ber. D55 bizt.ber. FET központ Központ ElpultD55 ElpultD55 ELPULT ElpultXX XX ElpultD55 KÖFE WAN hálózat

20 ELPULT üzemmódok (1) A állomás D55 biztosítóberendezése nincs kezelő, B állomási ELPULT távvezérli B állomási ELPULTD55 saját állomási D55 biztosítóberendezést helyben vezérli, valamint A állomás D55 biztosítóberendezését távvezérli, és C állomás XX típusú biztosítóberendezését távvezérli C állomási XX típusú biztosítóberendezés nincs kezelő, B állomási ELPULT távvezérli D állomási ELPULTD55 saját állomási D55 biztosítóberendezést helyben vezérli

21 ELPULT üzemmódok (2) A állomás távvezérelt B állomás távvezérlő C állomás távvezérelt D állomás helyi üzem Intranet SZIR VIHAR FOR D55 bizt.ber. D55 bizt.ber. XX bizt. ber. D55 bizt.ber. FET Központ ElpultD55 JIF+RTU ElpultD55 JIF+RTU ElpultXX ElpultD55 JIF+RTU KÖFE KÖFI ElpultD55 EMU ElpultD55 EMU ElpultD55 EMU WAN hálózat

22 Üzemmód átkapcsoló és kiegészítő áramkörök * *Kiegészítő áramkörök: nyomógombjelfogók alapállás- és működésvizsgálata

23 Helyi üzem / Távvezérlő üzem

24 Átkapcsolás támaszjelfogópárral + + ghü gtü ELPULT JIF HÜ K + TÜ K + Hagyományos kezelőpult Kényszer átkapcsolás HÜ TÜ Üzemmód átkapcsolás - - D55 jelfogók

25 Átkapcsolás tapadójelfogóval + + ghü gtü ELPULT JIF HÜ K + TÜ K + Hagyományos kezelőpult Kényszer átkapcsolás HÜ TÜ - Üzemmód átkapcsolás - D55 jelfogók

26 Nyomógomb jelfogók működtetése (1) + + ga gb ELPULT JIF A + B + Hagyományos kezelőpult HÜ TÜ HÜ TÜ Üzemmód átkapcsolás A - B - D55 nyomógomb jelfogók

27 Nyomógomb jelfogók működtetése (2) + + ga gb ELPULT JIF A + B + Hagyományos kezelőpult HÜ TÜ HÜ TÜ HÜ TÜ HÜ TÜ Üzemmód átkapcsolás A - B - D55 nyomógomb jelfogók

28 A szegedi és a dél-balatoni KÖFE/KÖFI

29 Szegedi KÖFE-KÖFI ~330 km KÖFE ~ 100 km KÖFI Bp - Fc Soroksári út Soroksár Dunaharaszti Taksony Délegyháza Kiskunlacháza Dömsöd Fh. 373 Dömsöd - CSKT állomás - CSBT állomás - KÖFI-FET- vasútállomás - FET fázishatár sz. vv sz. vv sz. vv. Állomás KÖFE 41 KÖFI 13 Kunszentmiklós-Tass Bösztör Szabadszállás.aláll.Fh.656 Szabadszállás 720 CEGLÉD CSKT Nyársapát Nagykörös CSKT Katonatelep Kecskemét Fh. 311 KECSKEMÉT CSKT Jelző Szabadszállás aláll. Fülöpszállás Városföld 443 Kiskunfélegyháza aláll. Szig. szakasz Váltó VS KS SR Kiskunfh.aláll. Fh. 560 Csengőd Kiskunfélegyháza CSBT 570/00 Kiskunfélegyháza Fh. 591 Csengőd Fh. 963 Kiskőrös CSBT 1000 Galambos Petőfiszállás Soltvadkert Jászszentlászló Csengele Jászszentlászló Fh. Kiskunmajsa 188 Pirtó Kistelek 870 Kistelek aláll. Fh.877 Kiskunhalas aláll. Fh.1252 Harkakötöny Kiskunhalas CSKT Harkakötöny Fh.431 Balástya 1270/450 Kistelek aláll. Szatymaz Balotaszállás Kiskunhalas aláll. Kiskundorozsma CSKT Kisszállás Szeged Rendező CSKT Kelebia CSKT Kelebia Fh Szeged KÖFI-FET központ Aut. vonali sor

30 KÖFE/KÖFI munkahely (1)

31 KÖFE/KÖFI munkahely (2)

32 Dél-balatoni KÖFI Kiscséripuszta Szabadbattyán ElpultD55 15 KÖFI állomás 6 KÖFE állomás 144 km Lepsény Balatonaliga Balatonszabadi - Sóstó Siófok Zamárdi felső Szántód - Kőröshegy Balatonszárszó Balatonszemes Balatonlelle felső Balatonboglár FONYÓD KÖFI - KÖFE központ Balatonszentgyörgy Balatonmáriafürdő Balatonfenyves Sávoly Zalakomár Zalaszentjakab Nagyrécse Nagykanizsa - KÖFI - KÖFE Létesítés idő: 510 naptári nap

33 33

34 Távvezérlés elektronikus biztosítóberendezések kapcsolata révén

35 Elektronikus biztosítóberendezések CL CL CL CL OL OL OL OL OL OL OL OL CL központi logika, függőségek OL objektumvezérlő/ellenőrző számítógépek 35

36 Kommunikáció az elektronikus biztosítóberendezések között CL CL CL CL OL OL OL OL OL OL OL OL 36

37 Egy központi logika több állomás számára 37

38 Egy irányítási körzet felépítése Irányító központ További alállomásokhoz VIR CL Vonatirányító számítógép Alállomás 38

39 ALCATEL Kezelő Felület AKF

40 AKF architektúra WAN IF-WAN Kezelések kezdeményezése Visszajelentő felület Életjel kezelés AKF IF-HMI Komfort funkciók: - Vágányút tárolás - ÖJÜ - Vonatszám követés - Főszál ellenőrzés - Naplózások IF-AKF-Elektra1 Kezelések átalakítása vezérléssé Villamos visszajelentés átalakítása X25-ös - távirattá Biztber funkciók Életjel kezelés Kapcsolat a vasúti objektumokkal Elektra1 Külsőtéri objektumok IF-Elektra1- Külsőtéri objektumok

41 AKF architektúra LAN Elsődleges CN Másodlagos CN AKF Ponált CE Negált CE Ponált CE Negált CE RS232 PAD X25 X25 RS232 PAD SSU 1 ELEKTRA1 SSU 2 biztosítóberendezés ELEKTRA Külsőtéri objektumok

42 ELPULT v.s. AKF architektúra WAN IF-TÁVVEZ+KÖFE WAN IF-WAN Kezelések kezdeményezése Visszajelentő felület Naplózások vezetése Engedélykérés Életjel kezelés IF-EMU-RTU EMU HMI IF-FET Kezelések kezdeményezése Visszajelentő felület Életjel kezelés AKF IF-HMI Komfort funkciók: - Vágányút tárolás - ÖJÜ - Vonatszám követés - Főszál ellenőrzés - Naplózások Kezelések átalakítása vezérléssé Villamos visszajelentés átalakítása távirattá Életjel kezelés Az RTU és a Bizt.Ber közötti fizikai kapcsolat megteremtése Fail Safe összehasonlító megvalósítása IF-RTU-JIF IF-JIF-BIZT.BER. RTU JIF BIZT. BER. FET Hagyományos kezelőkészülék Kezelések átalakítása vezérléssé Villamos visszajelentés átalakítása X25-ös - távirattá Biztber funkciók Életjel kezelés Kapcsolat a vasúti objektumokkal Elektra1 Külsőtéri objektumok IF-AKF-Elektra1 IF-Elektra1-Külsőtéri objektumok Külsőtéri objektumok

43 Távvezérlés Elektra biztosítóberendezések kapcsolatával MÁV AKF ALCATEL Kezelő Felület Boba Bajánsenye oh., kb. 100 km, , több fázisban Vecsés Üllő Monor, szabályozási problémák Kőbánya-Kispest Pestszentlőrinc, 2009., szomszédos állomás távvezérlése GySEV AKF ALCATEL Kezelő Felület Sopron Szombathely, 75 km, 4 állomás, Szombathely Szentgotthárd, 60 km, 6 állomás, BKV EBO elektronikus kezelőfelület HÉV Batthyány tér Békásmegyer HÉV Boráros tér Csepel

44 Boba Bajánsenye oh. Stanica Állomás Umiestnenie zabezpeč. zariadenia Biztosítóberendezés helye Oblastný ovládací pult Körzeti kezelőfelület (körzetközponti áll.) [üzh. Időpontja] KÖFI ovládací pult KÖFI kezelőfelület Jánosházi elágazás Boba üzemi épület (önálló Elektra) Jánosháza Nemeskeresztúr Nemeskeresztúr Nemeskeresztúr Ukk [2009. december] Ukk Ukk Ötvös forg. kit. Zalabér-Batyk Pókaszepetk Zalaszentiván Ötvös Zalabér-Batyk Pókaszepetk Zalaszentiván Zalabér-Batyk [2008. december] Zalaszentiván Zalaszentiváni elág. Andráshidai elág. Andráshidai elág. Andráshidai elág. Zalaszentiván [2009. május] Andráshida Andráshida Zalacséb-Salomvár Zalacséb-Salomvár Zalalövő Pankasz mrh. Zalalövő Pankasz mrh. Zalalövő (Őriszentpéteren helyi kezelőfelület is) [2008. március] Őriszentpéter Őriszentpéter
