1 BME Közlekedésautomatikai Tanszék Távvezérlés, KÖFE, KÖFI Tarnai Géza 2012

2 Központi forgalomirányítás A forgalomirányítás feladata és funkciói KÖFI rendszerek kialakítási követelményei Európai körkép Szlovákia Magyarország Ausztria Svájc Portugália Németország február Távvezérlés, KÖFE, KÖFI 2

3 A forgalomirányítás feladata és funkciói

4 Forgalomirányítás A forgalomirányítás feladata és funkciói állomások, csomópontok, vonalak forgalmának áttekintése konfliktusok felismerése megfelelő intézkedések Operátor funkciók irányító (dispatcher) kezelő (signaller) február Távvezérlés, KÖFE, KÖFI 4

5 Forgalomirányítási módok 1. Szomszédos állomások forgalmi szolgálattevőinek közvetlen információcseréje telefonon 2. Központi menetirányító telefonon tart kapcsolatot a forgalmi szolgálattevőkkel 3. Központi forgalomellenőrzés gépi információátvitel a központba helyi kezelés 4. Központi forgalomirányítás gépi információátvitel a központba központi kezelés február Távvezérlés, KÖFE, KÖFI 5

6 1. Forgalmi szolgálattevők kommunikációja ZZ ZZ ZZ ZZ ZZ - biztosítóberendezés február Távvezérlés, KÖFE, KÖFI 6

7 2. Menetirányító telefonkapcsolattal Diszpécser ZZ ZZ ZZ ZZ február Távvezérlés, KÖFE, KÖFI 7

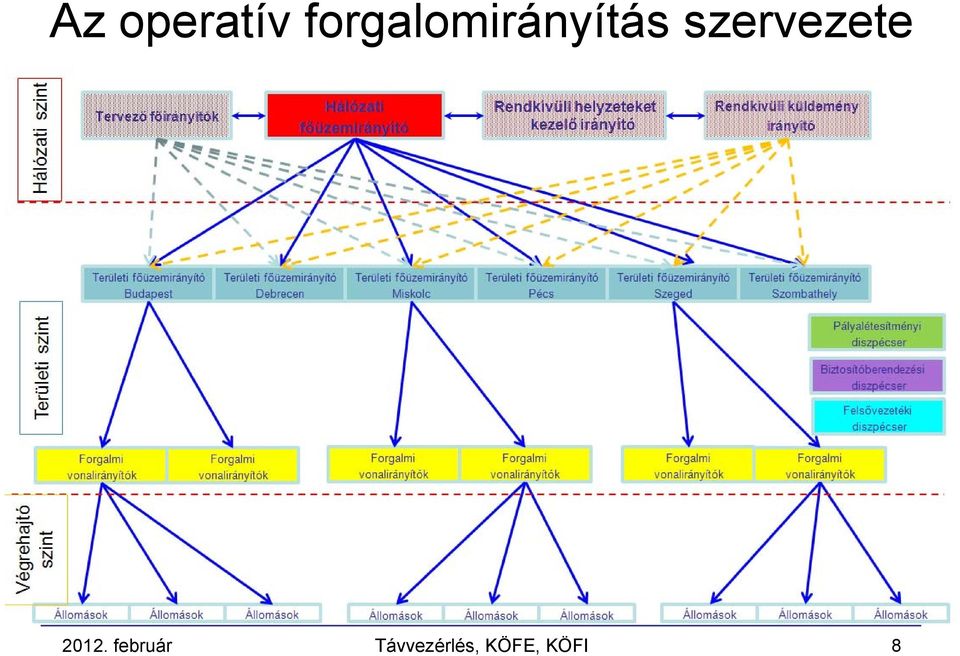

8 Az operatív forgalomirányítás szervezete február Távvezérlés, KÖFE, KÖFI 8

9 2012. február Távvezérlés, KÖFE, KÖFI 9

10 Segédeszközök hagyományos kézi forgalomirányítás esetén Hagyományosan csak telefon fszt fszt fszt diszpécser Forgalmi szolgálattevők kézzel vezetett naplók Diszpécser kézzel vezetett grafikus ténymenetrend konfliktusok felismerése időben megfelelő beavatkozás február Távvezérlés, KÖFE, KÖFI 10

11 Konfliktus helyzet PACHL február Távvezérlés, KÖFE, KÖFI 11

12 3. Központi forgalomellenőrzés - KÖFE Menetirányító ZZ ZZ ZZ ZZ február Távvezérlés, KÖFE, KÖFI 12

13 A forgalomirányítást segítő műszaki megoldások Vonatszám követő berendezések a forgalmi helyzet bemutatása a forgalmi szolgálattevőnek a vonatszámok vágányhálózati rajzon történő megjelenítésével telefonos vonatjelentések kiváltása kézzel vezetett napló kiváltása egy vonatszám nyomtató által Számítógépes vonatfelügyelet a vonatszámkövetés által szolgáltatott információk továbbítása az üzemirányító központba, ahol a forgalmi helyzet monitoron történő áttekinthető ábrázolása céljából kiértékelésre kerülnek. a diszpécser mentesül a manuális információfelvétel terhétől, figyelmét teljes mértékben a körzetében zajló üzemmenet megfigyelésének szentelheti február Távvezérlés, KÖFE, KÖFI 13

14 2012. február Távvezérlés, KÖFE, KÖFI 14 Pachl: Systemtechnik des Schienenverkehrs

15 4. Központi forgalomirányítás KÖFI Menetirányító ZZ ZZ ZZ ZZ CTC - Centralized Traffic Control február Távvezérlés, KÖFE, KÖFI 15

16 Biztosítóberendezések kezelésének centralizálása Külsőtéri elemek központosított állítása és ellenőrzése (több központos berendezések) A teljes állomás irányítása egyetlen forgalmi szolgálattevővel (egy központos berendezések) Szomszédos állomások berendezésének távkezelése egy nagyobb állomásról (szomszédos vagy csomóponti távvezérlés) Egy vonal kisebb állomásainak központosított irányítása Egy nagyobb terület központosított irányítása február Távvezérlés, KÖFE, KÖFI 16

17 Tervezés Diszpozíció Operatív üzemirányítás Biztonság A Controlguard Iltis irányítástechnikai rendszer funkcionalitása február Távvezérlés, KÖFE, KÖFI 17

18 KÖFI (CTC) rendszerek célja A vonatok átlagos sebességének növelése A vonali kapacitás jobb kihasználása A személyzet létszámának csökkentése Garantálni a biztonságot forgalmi és műszaki zavarok esetén is február Távvezérlés, KÖFE, KÖFI 18

19 KÖFE/KÖFI funkciók 1. Adatgyűjtés, információátvitel a vonalról a központba 2. Az információk megjelenítése a központban 3. A forgalmi helyzet kiértékelése 4. Parancskiadás február Távvezérlés, KÖFE, KÖFI 19

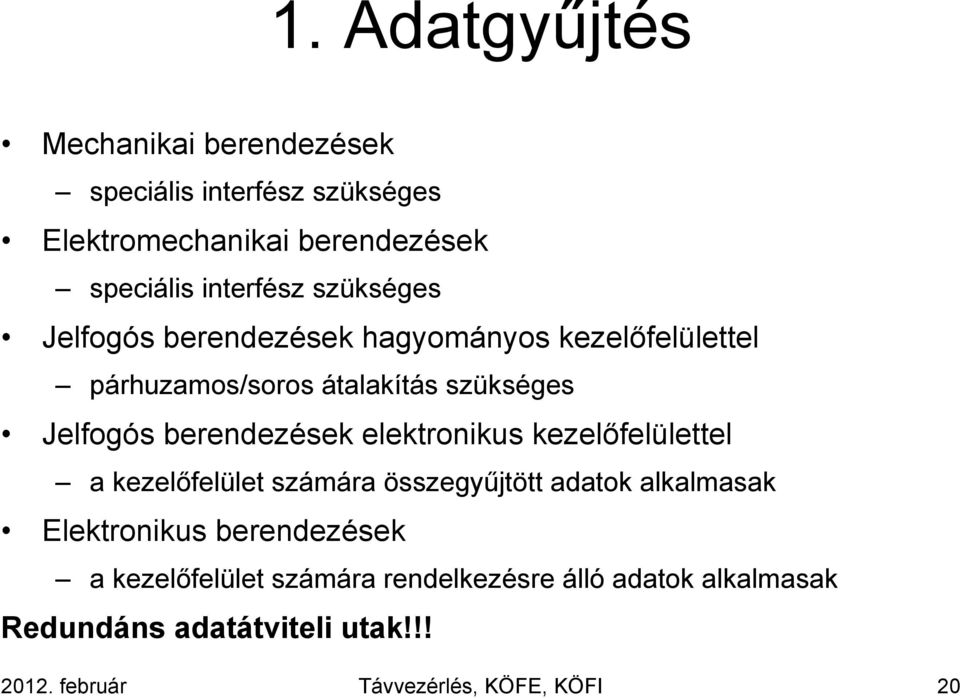

20 1. Adatgyűjtés Mechanikai berendezések speciális interfész szükséges Elektromechanikai berendezések speciális interfész szükséges Jelfogós berendezések hagyományos kezelőfelülettel párhuzamos/soros átalakítás szükséges Jelfogós berendezések elektronikus kezelőfelülettel a kezelőfelület számára összegyűjtött adatok alkalmasak Elektronikus berendezések a kezelőfelület számára rendelkezésre álló adatok alkalmasak Redundáns adatátviteli utak!!! február Távvezérlés, KÖFE, KÖFI 20

21 2. Az információk megjelenítése Forgalmi helyzet megjelenítése panorámatábla (izzó, LED) jelfogós berendezéseknél projektor, plazmakijelző (monitorfal) nagyobb helyiségekben több PC monitoron: rendkívül rugalmas képváltás, ablaktechnika áttekintőkép, lupekép Vonatszámjelzés Menetrend (terv/tény) megjelenítés Berendezések állapota, műszaki zavarok jelzése műszaki diszpécser központ február Távvezérlés, KÖFE, KÖFI 21

22 Izzós panorámatábla a debreceni KÖFI központban február Távvezérlés, KÖFE, KÖFI 22

23 Kivetítős panorámakép - Szeged február Távvezérlés, KÖFE, KÖFI 23

24 Monitorfal - Fonyód február Távvezérlés, KÖFE, KÖFI 24

25 Csomóponti távvezérlő munkahely február Távvezérlés, KÖFE, KÖFI 25

26 3. A forgalmi helyzet kiértékelése Kiértékelés alapja menetvonalak vezetése (rajzolása) manuálisan gépi támogatással humán konfliktus-felismerés gépi konfliktus-előrejelzés Konfliktusok megelőzése/feloldása: döntés menetrendi tartalékok kihasználása zavarok hatása a csatlakozó vonatokra más vonatok megvárakoztatása a késett vonat visszaállítása érdekében a döntés hatásainak előrejelzése A kezelők utasítása február Távvezérlés, KÖFE, KÖFI 26

27 4. Parancskiadás Parancskiadás módja indirekt direkt beszéd-kommunikáció, az irányító nem kezel a berendezést közvetlenül az irányító kezeli Parancskiadási szintek egyéni objektumvezérlés vágányútbeállítás kezdeményezése programozott kezelés (klf. automatikus funkciók) Különleges (biztonságkritikus) kezelések, főként berendezéshiba esetén hívójelzés kényszeroldás kényszer menetirányváltás zavar állapotú sorompó felnyitása február Távvezérlés, KÖFE, KÖFI 27

28 A KÖFI központ és a biztosítóberendezések közötti kommunikáció lehetőségei Biztosítóberendezés típusa mechanikus elektromechanikus jelfogós KÖFE külön interfészen keresztül külön interfészen keresztül külön interfészen keresztül KÖFI nem lehetséges nem lehetséges külön interfészen keresztül jelfogós-elektronikus igen igen elektronikus igen igen február Távvezérlés, KÖFE, KÖFI 28

29 A kezelők leterheltsége Kezelési körzet (egy irányítási körzetben több is lehet) nagysága, a vágányhálózat központi irányításba bevont része rugalmasan változtatható legyen infrastruktúrája Forgalom nagysága napi és szezonális ingadozások, menetrendi változások csúcsidőszakok, gyenge forgalmú időszakok Forgalom összetétele, vonattalálkozások személy- és tehervonatok tolató mozgások központi/helyi irányítása Berendezés zavarok és következmény forgalmi zavarok gyakorisága visszaesési szintek, segítő tool-ok, ellenőrzőlisták Berendezés-kezelés technológiája működési időszükséglet kényelmi funkciók automatizált funkciók február Távvezérlés, KÖFE, KÖFI 29

30 Önműködő jelzőüzem Behatási pont Aej A A vonat érzékelése Bizt.ber február Távvezérlés, KÖFE, KÖFI 30

31 A behatási pont helye Behatási pont Vágányútbeállítás időigénye Jelzőmegfigyelés min. ideje Pachl Út-idő vonal február Távvezérlés, KÖFE, KÖFI 31

32 Programvezérelt vágányútállítás Behatási pont Aej A A vonat érzékelése Bizt.ber. Vágányúttároló Fix vonatkövetési rend február Távvezérlés, KÖFE, KÖFI 32

33 Vonat által választott vágányút Vonatirányítás menetrend alapú (vonatszám) célpont alapú (viszonylat) Behatási pont Aej A Bizt.ber. A vonat érzékelése és azonosítása Vonatirányító sz.g. Vonatirányítási terv február Távvezérlés, KÖFE, KÖFI 33

34 Kezelői feladatok az üzemirányító központban Megfelelő automatizáltság és szabályos vonatközlekedés esetén csak megfigyelés Zavarok és normál üzemmenettől való eltérések esetén szükséges kezelések Tolatási mozgások lebonyolítása (opcionális) Üzemirányító központ határát átlépő vonatok átadás/átvétele február Távvezérlés, KÖFE, KÖFI 34

35 Automatizálás az üzemirányító rendszerben Számítógépes diszpécser rendszer konfliktus felismerés javaslat a kezelésre szimulációs alapú Vonatirányító rendszerek az alközpontokban Menetrend alapú irányítási stratégiát kell kidolgozni Ha a kapcsolat megszakad a központtal, bizonyos ideig még automatikusan vezérli helyi szinten a forgalom lebonyolítását február Távvezérlés, KÖFE, KÖFI 35

36 Automatizálás az üzemirányító rendszerben Üzemirányító központ Diszpécser rendszer Konfliktusfelismerés/kezelés Vonatirányító sz.g. Bizt.ber. Vonatirányítási adatok február Távvezérlés, KÖFE, KÖFI 36

37 Üzemzavari visszaesési szintek Nincs helyi személyzet, új eljárások kellenek Térközbiztosítás speciális probléma látra közlekedés korlátozott sebességgel permisszív (forg. szolg.tevő nélkül) forg. szolg.tevő kezdeményezésére hívójelzés írásbeli rendelkezés február Távvezérlés, KÖFE, KÖFI 37

38 KÖFI rendszerek kialakítási követelményei A távvezérlés biztonsága Biztosítóberendezések Távközlő rendszerek Erősáramú rendszerek Problémák a személyzet nélküli állomásokon

39 A távvezérlés biztonsága Távvezérlő kimeneti hiba objektumtévesztés funkciótévesztés szándékolatlan működés Védelem 2-ből 2 struktúra távvezérlő kimenetek alapállás-ellenőrzése Különleges kezelések növelt biztonsággal megerősítés önálló fizikai csatornán megerősítés diverz eljárással Nyomógomb jelfogók alapállás-ellenőrzése (jelfogós berendezésnél) február Távvezérlés, KÖFE, KÖFI 39

40 + VG1 1 3 n VG1 VG3 VGn VG3 D70 VÁLTÓ EGYÉNI ÁLLÍTÁS + ALAPÁLLÁS-ELLENŐRZÉS + VGV1 VGV2 VÁG FÁG SzikG SZIG. KIKAPCS. + VGn ÁLLÍTÁS FELVÁGÁSNÁL KV FÁ SziK VÁG FÁG SzikG VGV2 SzikG FÁG EGYÉNI VÁLTÓÁLLÍTÁS VGV2 VGV február Távvezérlés, KÖFE, KÖFI 40

41 D70 JELZŐ NYOMÓGOMB JELFOGÓK ALAPÁLLÁS ELLENŐRZÉS + SG XV CG XV SG YV CG YV MG VV GV TT G KO GV KO GT Hi G VV GT SG XT CG XT SG YT CG YT MG VV G* TT G KO G* Hi G február Távvezérlés, KÖFE, KÖFI 41 JG V1 JG V2

42 KÖFI rendszerek kialakítási követelményei Biztosítóberendezések jogszabályi előírások jóváhagyott feltétfüzetek a felülvezérelt biztosítóberendezések rendszertechnikája minimálisan jelfogós szintű legyen, lehetőleg homogén, a csatlakoztatás miatt, stabil és szünetmentes áramellátás az állomásokon a távvezérlő rendszer minden eleme meleg tartalékkal rendelkezzen, a meghibásodott berendezések cseréje ne akadályozza a működést tűz- és betörésjelzés (jelfogóhelyiségek, forgalmi irodák) február Távvezérlés, KÖFE, KÖFI 42

43 KÖFI rendszerek kialakítási követelményei Távközlő rendszerek Kommunikáció a járművezetőkkel a a vonalszakasz minden pontján mozdonyrádió/mobiltelefon és pályatelefon utasításadó hangrendszer a vasútüzemi tevékenységek operatív irányításához beszédforgalom rögzítése hangrögzítőn hangosbemondóval történő utastájékoztatás lehetőleg automatizált (vonatszám és foglaltsági információ alapján) kivételes esetekben vizuális utastájékoztatás hatékonyságot növel az utastájékoztatás automatizálása (vezérelve), fokozott biztonságú és megbízhatóságú, nagyteljesítményű adatátvitel pl. 2x2 Mbit/s, optikai kábelen február Távvezérlés, KÖFE, KÖFI 43

44 KÖFI rendszerek kialakítási követelményei Erősáramú rendszerek Felsővezetéki Energiaellátó Távvezérlő központ automatizált váltófűtés a térvilágítási rendszerek automatizálása az állomási felsővezetéki szakaszolók távvezérlése fázishatárok szakaszolóinak távvezérlése a vontatási alállomások berendezéseinek távvezérlése február Távvezérlés, KÖFE, KÖFI 44

45 Problémák a személyzet nélküli állomásokon Állomási szolgáltatások sorsa utasforgalmi létesítmények üzemeltetése (pl. váróterem fűtése) utaskiszolgálási feladatok ellátása (pl. jegykiadás) utasbiztonság vagyonvédelem Vonatmegfigyelés a kocsik futásának megfigyelése rakomány megfigyelése utasbiztonság megfigyelése Rakodási technológia módosítása február Távvezérlés, KÖFE, KÖFI 45
