1 Felhasználói és telepítési útmutató Útmutató ahhoz, hogy Ön a legtöbbet hozza ki InviTV szolgáltatásából!

2 B2 üres

3 Tartalomjegyzék 1. BEVEZETÔ 3 2. A távvezérlô használata Motorola távvezérlô Albis távvezérlô Az InviTV u zembe helyezése Elsô indítás Belépés az InviTV rendszerbe Csatornaváltás Televíziózás Az InviTV kényelmi funkciói Mûsorkalauz (EPG) Tegnap tévéje Megállítható adás Emlékeztetô beállítása és törlése Mûsorlista megtekintése csak egy gombnyomás! Hangok és feliratok Teletext Azonnali segítség Idôzített és azonnali felvételek készítése és tárolása Filmkölcsönzés (Videótéka) Gyerekzár használata Beállítások Extrák Segítség Ajánlatok A szolgáltatás eszközei és otthoni hálózat rajza A szolgáltatás eszközei Otthoni hálózat rajza Invitel szolgáltatási teru leten Digitális elosztó telepítése THOMSON Speedtouch THOMSON Speedtouch 780 sorozat csatlakozói Digitális elosztó csatlakoztatása vezeték nélku l Digitális elosztó telepítése ZTE ZXV10 W300(B) ZTE ZXV10 W300 sorozat beállítási lehetôségei ZTE ZXV10 W300 sorozat csatlakozói 50 1

4 8. Digitális elosztó telepítése Sagem 2644/ Sagem 2644/2604 sorozat beállítási lehetôségei Sagem 2644/2604 sorozat csatlakozói Digitális elosztó telepítése TILGIN Vood A Tilgin Vood 400-as sorozat csatlakozói A számítógép elôkészítése és ethernettelepítés A Tilgin Vood 452w beállítási lehetôségei Internethozzáférés elôkészítése vezeték nélku li hálózati (WLAN) beállításhoz A vevôegység telepítése A Motorola VIP-19xx vevôegység A Motorola VIP-1003 vevôegység Az Albis SG8000 vevôegység Indítás Kábelezést helyettesítô eszköz Powerline Ethernet-adapter Powergrid

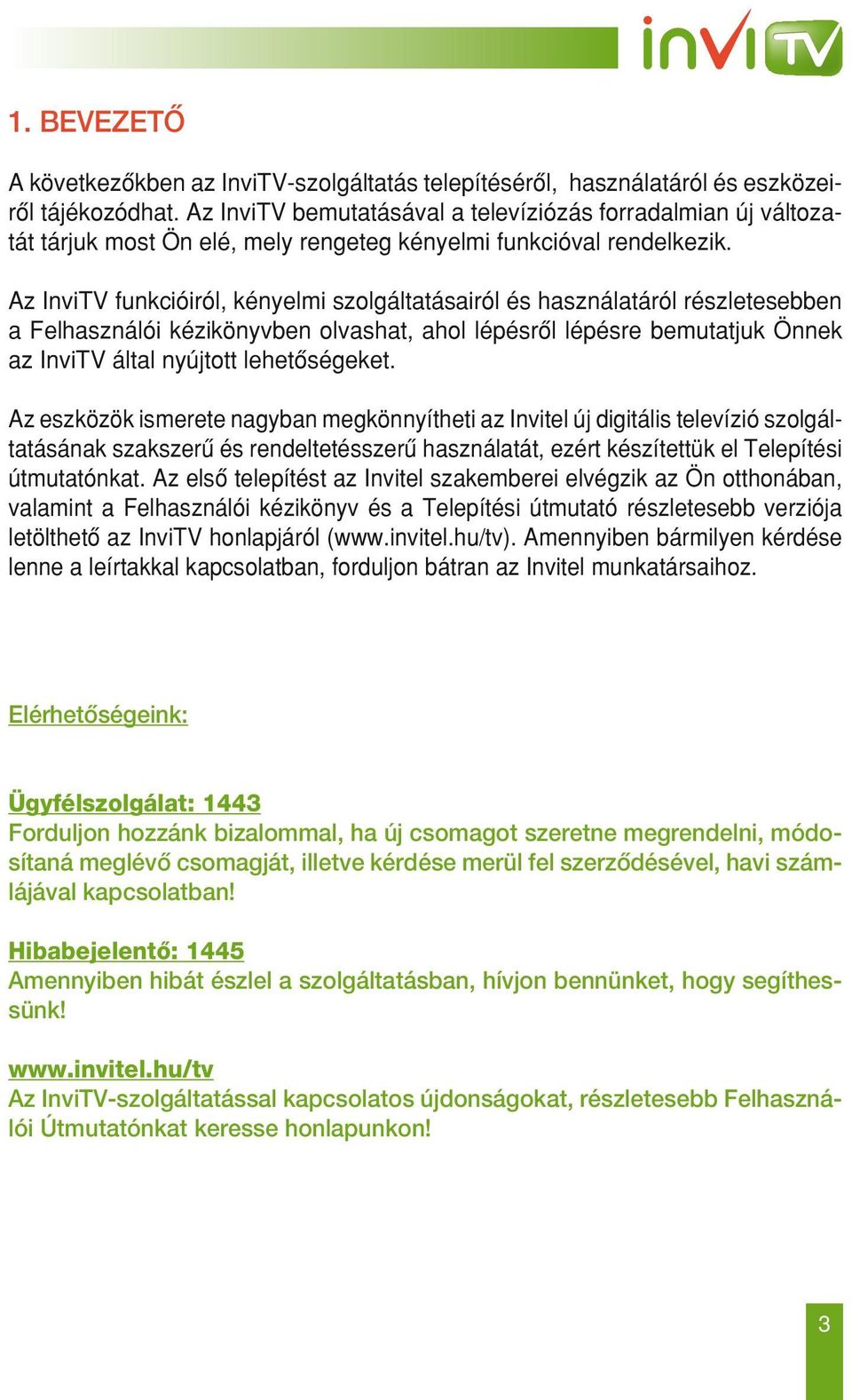

5 1. BEVEZETÔ A következôkben az InviTV-szolgáltatás telepítésérôl, használatáról és eszközeirôl tájékozódhat. Az InviTV bemutatásával a televíziózás forradalmian új változatát tárjuk most Ön elé, mely rengeteg kényelmi funkcióval rendelkezik. Az InviTV funkcióiról, kényelmi szolgáltatásairól és használatáról részletesebben a Felhasználói kézikönyvben olvashat, ahol lépésrôl lépésre bemutatjuk Önnek az InviTV által nyújtott lehetôségeket. Az eszközök ismerete nagyban megkönnyítheti az Invitel új digitális televízió szolgáltatásának szakszerû és rendeltetésszerû használatát, ezért készítettu k el Telepítési útmutatónkat. Az elsô telepítést az Invitel szakemberei elvégzik az Ön otthonában, valamint a Felhasználói kézikönyv és a Telepítési útmutató részletesebb verziója letölthetô az InviTV honlapjáról ( Amennyiben bármilyen kérdése lenne a leírtakkal kapcsolatban, forduljon bátran az Invitel munkatársaihoz. Elérhetôségeink: Ügyfélszolgálat: 1443 Forduljon hozzánk bizalommal, ha új csomagot szeretne megrendelni, módosítaná meglévô csomagját, illetve kérdése merül fel szerzôdésével, havi számlájával kapcsolatban! Hibabejelentô: 1445 Amennyiben hibát észlel a szolgáltatásban, hívjon bennünket, hogy segíthessünk! Az InviTV-szolgáltatással kapcsolatos újdonságokat, részletesebb Felhasználói Útmutatónkat keresse honlapunkon! 3

6 Mit kínál Önnek az InviTV? Számos kényelmi funkciót. Széles televíziós csatorna- és mûsorválasztékot. Kiváló hang- és képminôséget. Az InviTV, az Invitel új televíziós mûsorelosztási szolgáltatása, amely Invitel telefonvonalon, ADSL technológia segítségével érkezik Önhöz, és a hagyományos televíziókészu lékén nézhetô. Az InviTV a hagyományos kábeltelevízió tulajdonságait ötvözi a legkorszerûbb technikai fejlesztésekkel, így biztosítva az interaktív televíziózás nagyszerû élményét. Az új megoldásoknak köszönhetôen átalakítja az eddigi tévénézési szokásokat, mert számos kényelmi és kiegészítô szolgáltatás kapcsolódik hozzá, ezzel kényelmesebbé és élvezhetôbbé téve az otthoni televíziózást. Személyre szabott tartalom A szabadabb csatornacsomag-választást segíti, hogy az Alap és Családi csomagokon felu l ku lönbözô mini és prémium csatornacsomagok is az elôfizetôk rendelkezésére állnak. Így lehetôsége van arra, hogy személyre szabott televíziója legyen, ezért Ön nagyobb szabadsággal válogathat a ku lönbözô csatornák mûsorai közu l. Elektronikus Mûsorkalauz A szolgáltatás egyik legfontosabb eleme az elektronikus Mûsorkalauz (Electronic Program Guide, azaz EPG), amelyben nemcsak azt keresheti ki, hogy melyik mûsor mikor keru l vetítésre, hanem további háttér-információkhoz is juthat a ku lönbözô filmekrôl, benne szereplô színészekrôl. A Mûsorkalauz segítségével emlékeztetôt is beállíthat azokhoz, így biztosan nem kési le kedvenc mûsorát. Személyes videó felvevô Rendkívu l vonzó funkciója az új digitálistelevízió-szolgáltatásnak a videófelvevô, amely sok csatornán elérhetô. A videófelvevô segítségével videómagnó nélku l 4

7 is rögzíthetôek ku lönbözô televíziós tartalmak, így nem kell kedvenc mûsorait többé videókazettára vagy DVD-lemezre rögzítenie. Az InviTV sze mélyes videófelvevôjének segítségével lehetôsége van egy idôpontban több csatornáról is felvételt készíteni. Megállítható adás Mennyire bosszantó is tud lenni, amikor váratlanul félbe kell szakítani a televíziózást, így lemarad kedvenc mûsorának részleteirôl! Az InviTV segítségével nem marad le semmirôl, mert a sok csatornán az éppen futó adás bármikor megállítható, és pár perc múlva folytatható. Elég csak megállítania a nézett mûsort, majd ha visszatér a televíziókészu lék elé, akkor a megállítás pillanatától folytathatja kedvenc filmjét, mûsorát. Ha egy jelenet annyira tetszett, hogy többször is szeretné megnézni, akkor ezt ezentúl újra és újra megteheti. Tegnap tévéje Az InviTV egyedu lálló, új funkciójának köszönhetôen lehetôsége nyílik arra is, hogy bizonyos csatornákon 24, másokon akár 72 órára visszamenôleg olyan mûsort tekintsen meg, amirôl esetleg lemaradt, vagy éppen annyira tetszett, hogy szívesen megnézné újra. Így egy sokkal kötetlenebb, rugalmasabb televíziózásra is lehetôsége nyílik. Ezt a funkciót Tegnap tévéjének nevezzu k. Videótéka Az InviTV használatával otthonából is elérhetôvé válik a videótéka, így ki sem kell lépni a lakásból, és jobbnál jobb filmek válnak elérhetôvé Ön és családja számára. A fotelbôl böngészhet a megadott filmkínálatból, a keresô funkció segítségével könnyedén kereshet a filmek között, nyugodtan, annyi idôt hagyva a választásra, amennyit csak szeretne. További elônye a Videótéka funkciónak, hogy a listán szereplô filmek elôzeteseit is megtekintheti és információkhoz juthat a filmrôl. A videótéka esetében tehát pár gombnyomás, és Ön elé tárul a kölcsönözhetô filmek listája, melyeket egy egyszeri díj megfizetésével 24 óra alatt bármennyiszer megtekinthet. 5

8 Gyerekzár A Gyerekzár segítségével lehetôsége van bizonyos mûsorokat, csatornákat, vide ó téka filmeket gyermekei számára hozzáférhetetlenné tenni, azaz letiltani. Ez szintén egy jelentôs újítás, amely a gyermekek védelmében fontos, hiszen így elkeru lhetô, hogy koruknak nem megfelelô mûsorokat tekintsenek meg. Extrák Az InviTV-szolgáltatás extra menu jébôl válogatva, szórakozva múlathatja idejét, amíg kedvenc mûsorának kezdésére vár. A rádiómenu ben böngészve lehetôsége van arra, hogy televízión keresztu l digitális minôségben hallgasson ku lönbözô rádiókat. Az elsô telepítést az Invitel szakemberei elvégzik az Ön otthonában, valamint a Használati Útmutató az InviTV portáljáról, és annak honlapjáról is elérhetô ( a következôkben részletes útmutatást adunk az InviTV telepítéséhez és használatához. Kérjük, olvassa el figyelmesen az útmutatót, ami nagy segítségére lehet a hasz nálat során. Jó szórakozást kívánunk! 6

9 2. A TÁVVEZÉRLÔ HASZNÁLATA 2.1. Motorola távvezérlô Az InviTV a televízió képernyôjén megjelenô egyszerûen kezelhetô menu rendszer (por tál) használatával mûködtethetô. A tartozékként szállított távvezérlô le hetôvé teszi a csa tornaváltást és más általános TV-funkciókat, valamint a további szolgáltatások vezérlését. 2. LED: Világító LED jelzi, hogy aktuálisan melyik eszközt képes vezérelni (TV, vevô egység vagy egyéb ku lsô egység). 4. Üzemmódok (TV, STB, AUX): A távvezérlô által irányítani kívánt eszköz 4 kiválasztása (TV, vevôegység vagy egyéb ku lsô egység) AV: A videó forrásjel bemenetének kiválasztására szolgál. Fontos: Csak akkor mûködik, ha a távvezérlô TV irányítására megfelelôen fel van programozva, és ez esetben mindig a TV-t irányítja. 8. MUTE (Némítás): A hang némításának 8 be- és kikapcsolására szolgál Hangerô: A hangerô növelésére és csökkentésére szolgál Navigációs gombok: Használja a nyilakat a portálon történô navigáláshoz, és az OK gombot a választott lehetôség érvé nyesítéséhez! Vissza (Mégse): 1. Oda-vissza váltás két csatorna között. 2. Mégse funkció a menu rendszerben INFO: A Helyi segítség menu elérésére 19 szolgál. 17. STOP: Üzemen kívu li nyomógomb WWW: Üzemen kívu li nyomógomb. 21. Színes gombok: A portál és szolgáltatás ku lönbözô funkcióit vezérli. A színes gombok 23 használatához a portál ad iránymutatást MUSIC: Üzemen kívu li nyomógomb. 24. DVR (Videófelvevô): Gyors elérés a Felvételeim 26 menu höz. 26. PORTAL (Menürendszer): A fômenu sor megnyitása és bezárása Készenlét: A vevôegység kiés bekapcsolása készenléti állapotból. 3. MENÜ: A vevôegység indításakor segítségével beléphet a vevôegység TV-formátum menu jébe. 5. SET (Beállítás): A távvezérlô egyéb eszköz (TV, AUX) irányítására történô programozásakor használandó. 7. Számozott gombok (0 9): 1. Csatornák közvetlen elérésére szolgál. 2. érték/vagy PIN-kód megadása a menu rendszerben. 9. Mûsorkalauz (EPG): A Mûsorkalauz megjelenítésére és bezárására szolgál. 11. Csatornaválasztás: Használja a fel és le gombokat az elôzô vagy következô csatornahely eléréséhez! 14. Scroll lock: Üzemen kívu li nyomógomb. 16. TV (ábra gomb): Váltás teljes képernyôs nézetre bármely menu pontból. 18. TEXT: Teletext megnyitása, mix (átlátszó) u zemmód bekapcsolása. 20. Billentyûzet: Virtuális képernyô- billentyûzet be- és kikapcsolása. 22. Lejátszásvezérlô gombok: Felvételek és videótéka-tartalmak lejátszását vezérlô gombok. Lejátszás és pillanatmegállítás (Play/Pause) Leállítás (Stop) Gyors elôre- és visszatekerés (RW/FFW) Elôzô és következô fejezet Felvétel (azonnali felvétel) 25. GAMES (Játékok): Gyors elérés a Játékok menu höz. 27. RADIO (Rádió): Gyors elérés a Rádió menu höz. 1. ábra: A távvezérlô és funkciói 7

10 Fontos megjegyzések: 1. kérjük, ügyeljen arra, hogy a vevôegység vezérléséhez a távvezérlô STB, azaz set-top box (magyar elnevezése vevôegység) üzemmódba legyen kapcsolva. Amennyiben a távvezérlô STB üzem módba van kapcsolva, akkor bármely gomb lenyomása esetén az STB-gomb feletti piros LED felvillan. 2. a távvezérlô alapbeállítása szerint csak a vevôegység kezelésére szolgál, ezért a tv-készülék nem vezérelhetô vele. Ugyanakkor lehetôség van a távve zérlô tv-ké szülék és egy kiegészítô be rendezés (pl. hangberendezés, videófelvevô) hasz ná latához történô programozására. A programozáshoz kérjük, hogy tekint se át az pontban leírtakat Távvezérlô beprogramozása a televízióhoz és más eszközökhöz Az alábbiakban a távvezérlô-programozás folyamatát olvashatja. Kérju k, hogy az alábbi utasításokat pontosan kövesse, amennyiben valamelyik pont végrehajtása közben eltérést tapasztal, bizonyosodjon meg róla, hogy a leírtak szerint járt el! Készu lékkód kiválasztásával történô programozás 1. Kapcsolja be azt az eszközt, amit az InviTV távirányítójával szeretne vezérelni. 2. A távirányító mellé csomagolt angol nyelvû leírás hátoldalán található listából amit a honlapon talál meg keresse ki az irányítani kívánt eszköz 3 jegyû kódját! Ügyeljen arra, hogy az irányítani kívánt eszköz típusnak megfelelô listát nézze: TV-k, DVD-készülékek, CD-készülékek, rádióvevôk és erôsítôk. A kódok gyártók szerint vannak listázva és egy gyártóhoz több kód is tartozhat, ezért elôfordulhat, hogy a felsoroltak közül többet is ki kell próbálnia. 3. Tartsa lenyomva 3 másodpercig egyszerre a megfelelô eszközt jelölô gombot TV (TV-k) vagy AUX (DVD-készu lékek, CD-készu lékek, erôsítôk) és a SET gombot! A kiválasztott módot jelölô gomb feletti LED világítani fog, jelezve azt, hogy a távvezérlô várja a megfelelô kódot. 4. Adja meg a 3 jegyû gyártói kódot a számozott gombok megnyomásával (0-9)! A kiválasztott módot jelölô gomb feletti LED gombnyomásonként egyszer fel 8

11 fog villanni, majd a harmadik számjegy megadása után folyamatosan világítani fog, így jelezve a sikeres bevitelt. 5. A kód elmentése és a programozás véglegesítése érdekében nyomja meg a megfelelô eszközt jelölô gombot (TV vagy AUX gomb)! Ekkor a kiválasztott módot jelölô gomb feletti LED háromszor fel fog villanni, majd kialszik, ezzel jelezve a programozás végét. A távvezérlô visszaáll a normál üzemmódba. 6. Irányítsa a távvezérlôt a megfelelô eszköz felé, és nyomja meg egyszer a Power gombot! Sikeres programozás esetén az eszköz ilyenkor kikapcsol. Amennyiben bekapcsolva marad, kérjük, ismételje meg a 2-5. lépéseket, kipróbálva a gyártóhoz tartozó összes kódot egészen addig, amíg meg nem találja a megfelelôt. 7. Abban az esetben, ha egy másik eszköz beprogramozását is el kívánja végezni, ismételje meg az 1-6. lépéseket! Amikor az Ön távvezérlôje több eszköz kezelésére is be van programozva, nyomja meg a megfelelô módot jelölô gombot a távvezérlôn (TV, STB vagy AUX gomb), hogy azzal engedélyezze az adott eszköz távvezérlését! Ahhoz, hogy az InviTV vevôegységet tudja irányítani, nyomja meg az STB gombot Megjegyzések: Amennyiben egy érvénytelen gombot vagy kódot üt be, a LED hosszasan fog felvillanni, majd kialszik, jelezve ezzel, hogy a beállítási kódot helytelenül adta meg. A távvezérlô vissza fog állni normál üzemmódba. Ha a folyamat befejezése elôtt túllépi a programozásra rendelkezésre álló idôt (20 másodperc), akkor a programozást a 3. lépéstôl kezdôdôen szükséges megismételni, vagy eltekinthet a további programozástól. Tanulás funkció Ezzel a funkcióval a meglévô távirányítójának parancsait tudja átu ltetni az InviTV távirányítójára. Az InviTV távirányítójára ezentúl T1, míg a másik eszköz amelyik parancsait meg kívánjuk tanítani távirányítójára T2 néven hivatkozunk. 9

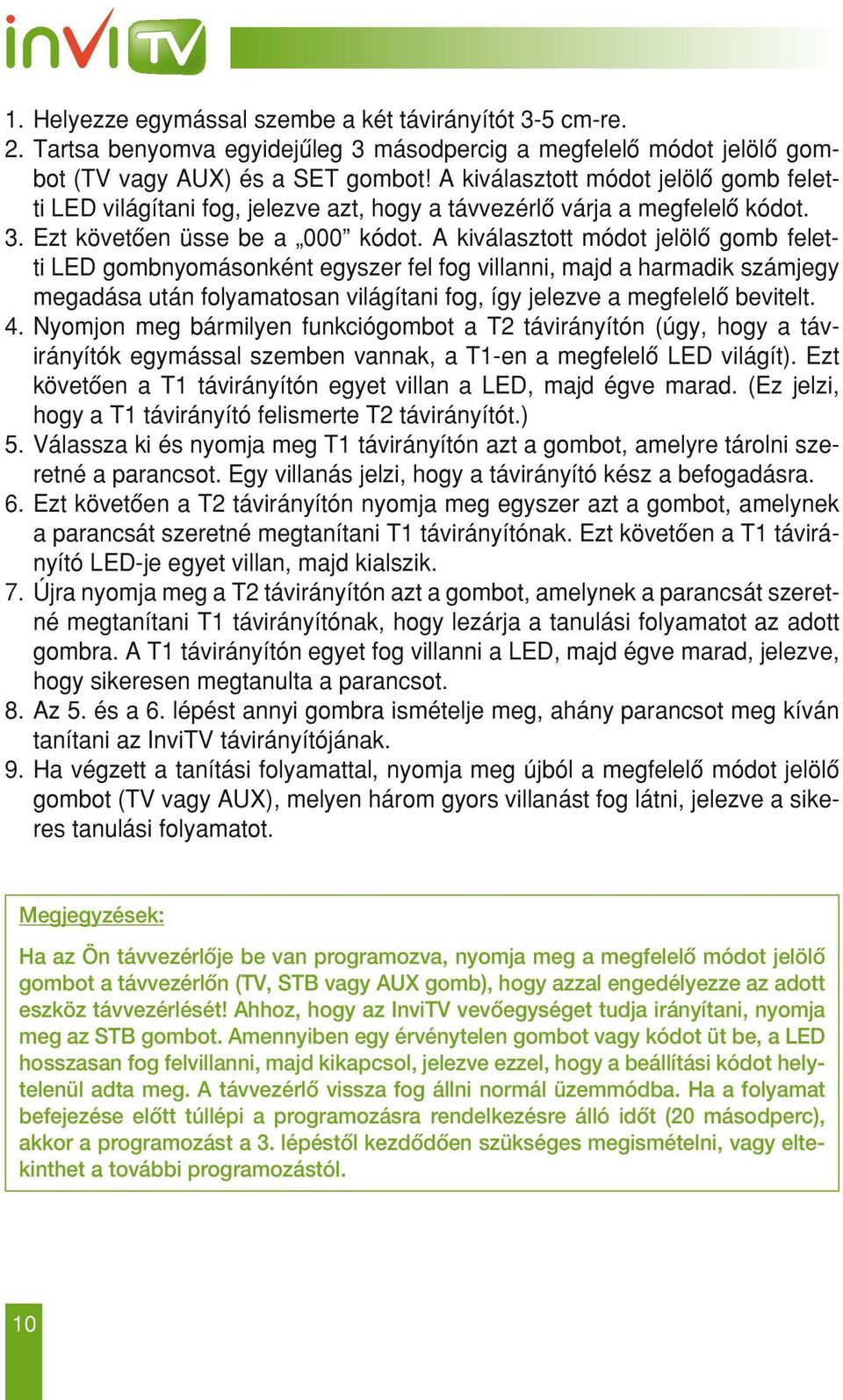

12 1. helyezze egymással szembe a két távirányítót 3-5 cm-re. 2. Tartsa benyomva egyidejûleg 3 másodpercig a megfelelô módot jelölô gombot (TV vagy AUX) és a SET gombot! A kiválasztott módot jelölô gomb feletti LED világítani fog, jelezve azt, hogy a távvezérlô várja a megfelelô kódot. 3. Ezt követôen u sse be a 000 kódot. A kiválasztott módot jelölô gomb feletti LED gombnyomásonként egyszer fel fog villanni, majd a harmadik számjegy megadása után folyamatosan világítani fog, így jelezve a megfelelô bevitelt. 4. nyomjon meg bármilyen funkciógombot a T2 távirányítón (úgy, hogy a távirányítók egymással szemben vannak, a T1-en a megfelelô LED világít). Ezt követôen a T1 távirányítón egyet villan a LED, majd égve marad. (Ez jelzi, hogy a T1 távirányító felismerte T2 távirányítót.) 5. Válassza ki és nyomja meg T1 távirányítón azt a gombot, amelyre tárolni szeretné a parancsot. Egy villanás jelzi, hogy a távirányító kész a befogadásra. 6. Ezt követôen a T2 távirányítón nyomja meg egyszer azt a gombot, amelynek a parancsát szeretné megtanítani T1 távirányítónak. Ezt követôen a T1 távirányító LED-je egyet villan, majd kialszik. 7. Újra nyomja meg a T2 távirányítón azt a gombot, amelynek a parancsát szeretné megtanítani T1 távirányítónak, hogy lezárja a tanulási folyamatot az adott gombra. A T1 távirányítón egyet fog villanni a LED, majd égve marad, jelezve, hogy sikeresen megtanulta a parancsot. 8. Az 5. és a 6. lépést annyi gombra ismételje meg, ahány parancsot meg kíván tanítani az InviTV távirányítójának. 9. ha végzett a tanítási folyamattal, nyomja meg újból a megfelelô módot jelölô gombot (TV vagy AUX), melyen három gyors villanást fog látni, jelezve a sikeres tanulási folyamatot. Megjegyzések: Ha az Ön távvezérlôje be van programozva, nyomja meg a megfelelô módot jelölô gombot a távvezérlôn (TV, STB vagy AUX gomb), hogy azzal engedélyezze az adott eszköz távvezérlését! Ahhoz, hogy az InviTV vevôegységet tudja irányítani, nyomja meg az STB gombot. Amennyiben egy érvénytelen gombot vagy kódot üt be, a LED hosszasan fog felvillanni, majd kikapcsol, jelezve ezzel, hogy a beállítási kódot helytelenül adta meg. A távvezérlô vissza fog állni normál üzemmódba. Ha a folyamat befejezése elôtt túllépi a programozásra rendelkezésre álló idôt (20 másodperc), akkor a programozást a 3. lépéstôl kezdôdôen szükséges megismételni, vagy eltekinthet a további programozástól. 10

13 Keresési funkció 1. kapcsolja be azt az eszközt, amit az InviTV távirányítójával szeretne vezérelni. 2. Tartsa lenyomva 3 másodpercig egyszerre a megfelelô eszközt jelölô gombot TV (TV-k) vagy AUX (DVD-készu lékek, CD-készu lékek, erôsítôk) és a SET gombot! A kiválasztott módot jelölô gomb feletti LED világítani fog, jelezve azt, hogy a távvezérlô várja a megfelelô kódot. 3. A keresés megkezdéséhez a navigációs gombokat kell felhasználnia a fel és le nyilak lenyomásával TV és DVD készu lékekre, míg a jobbra és balra nyilak lenyomásával CD-lejátszókra ill. erôsítôkre kereshet rá. 4. A távirányítót az irányítani kívánt eszköz felé tartva annyiszor kell lenyomnia a megfelelô navigációs gombot, míg az irányítani kívánt eszköz kikapcsol. Ez jelenti azt, hogy az InviTV távirányítója megtalálta a készülékhez illeszkedô kódot. 5. A kód elmentése és a programozás véglegesítése érdekében nyomja meg a megfelelô eszközt jelölô gombot (TV vagy AUX gomb)! Ekkor a kiválasztott módot jelölô gomb feletti LED háromszor fel fog villanni, majd kialszik, ezzel jelezve a programozás végét. A távvezérlô visszaáll a normál üzemmódba. 6. Abban az esetben, ha egy másik eszköz beprogramozását is el kívánja végezni, ismételje meg az 1-5. lépéseket! Amikor az Ön távvezérlôje több eszköz kezelésére is be van programozva, nyomja meg a megfelelô módot jelölô gombot a távvezérlôn (TV, STB vagy AUX gomb), hogy azzal engedélyezze az adott eszköz távvezérlését! Ahhoz, hogy az InviTV vevôegységet tudja irányítani, nyomja meg az STB gombot. 11

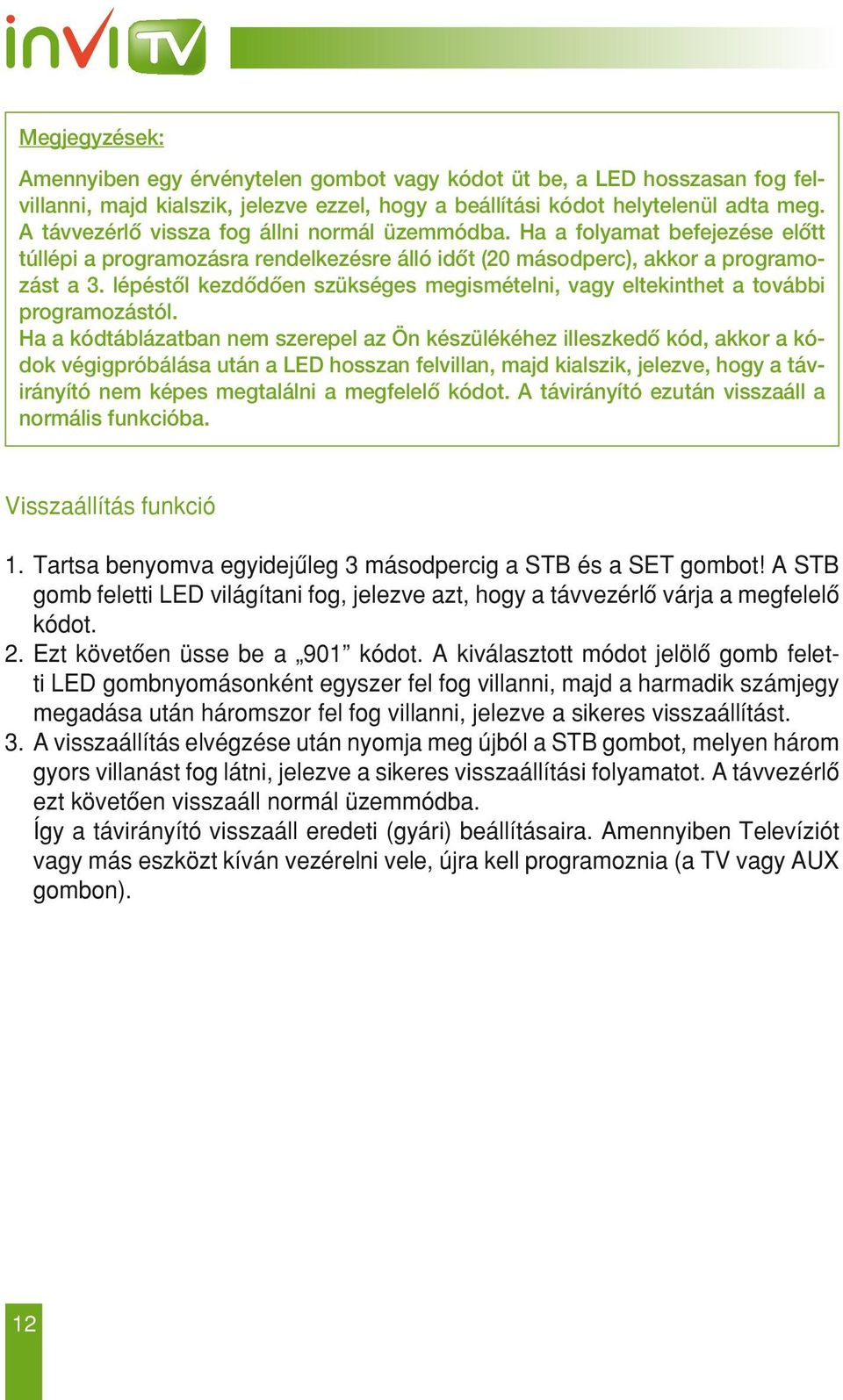

14 Megjegyzések: Amennyiben egy érvénytelen gombot vagy kódot üt be, a LED hosszasan fog felvillanni, majd kialszik, jelezve ezzel, hogy a beállítási kódot helytelenül adta meg. A távvezérlô vissza fog állni normál üzemmódba. Ha a folyamat befejezése elôtt túllépi a programozásra rendelkezésre álló idôt (20 másodperc), akkor a programozást a 3. lépéstôl kezdôdôen szükséges megismételni, vagy eltekinthet a további programozástól. Ha a kódtáblázatban nem szerepel az Ön készülékéhez illeszkedô kód, akkor a kódok végigpróbálása után a LED hosszan felvillan, majd kialszik, jelezve, hogy a távirányító nem képes megtalálni a megfelelô kódot. A távirányító ezután visszaáll a normális funkcióba. Visszaállítás funkció 1. Tartsa benyomva egyidejûleg 3 másodpercig a STB és a SET gombot! A STB gomb feletti LED világítani fog, jelezve azt, hogy a távvezérlô várja a megfelelô kódot. 2. Ezt követôen u sse be a 901 kódot. A kiválasztott módot jelölô gomb feletti LED gombnyomásonként egyszer fel fog villanni, majd a harmadik számjegy megadása után háromszor fel fog villanni, jelezve a sikeres visszaállítást. 3. A visszaállítás elvégzése után nyomja meg újból a STB gombot, melyen három gyors villanást fog látni, jelezve a sikeres visszaállítási folyamatot. A távvezérlô ezt követôen visszaáll normál u zemmódba. így a távirányító visszaáll eredeti (gyári) beállításaira. Amennyiben Televíziót vagy más eszközt kíván vezérelni vele, újra kell programoznia (a TV vagy AUX gombon). 12

15 2.2. Albis távvezérlô Power Power A vevôegység ki- és bekapcsolása készenléti állapotból. Teletext megnyitása, Virtuális képernyôbillentyûzet be- és kikapcsolása. Váltás teljes képernyôs nézetre bármely menu pontból Help A helyi segítség menu elérésére szolgál. Üzemen kívu li nyomógomb. Lejátszásvezérlô gombok Felvételek és videotéka-tartalmak lejátszását vezérlô gombok. Felvétel (azonnali felvétel) Leállítás (Stop) Gyors elôre- és visszatekerés (RW/FFW) Lejátszás és pillanatmegállítás (Play/Pause) Számozott gombok (0-9) 1. Csatornák közvetlen elérésére szolgál. 2. érték/vagy PIN-kód megadása a menu rendszerben. Back Vissza (Mégse) gomb 1. Oda-vissza váltás két csatorna között. 2. Mégse funkció a menu rendszerben. Enter A választott lehetôséget érvényesítô gomb. Vol (Hangerô) A hangerô növelésére és csökkentésére szolgál. Language Teljes képernyôs módban hang és feliratok elérésére szolgáló gomb. A hang némításának be- és kikapcsolására szolgál. CH Csatornaválasztó gombok, az elôzô és a következô csatornahely érhetô el rajtuk keresztu l. Guide (Mûsorkalauz) A Mûsorkalauz megjelenítésére és bezárására szolgál. Info A helyi segítség menu elérésére szolgál. Navigációs gombok Használja a nyilakat a portálon történô navigáláshoz, és az OK gombot a választott lehetôség érvényesítéséhez! Menu (menürendszer) A fômenu sor megnyitása és bezárása. Exit megegyezik a Back gomb funkciójával. Színes gombok A portál és szolgáltatás ku lönbözô funkcióit vezérli. A színes gombok használatához a portál ad iránymutatást. Digital TV Üzemen kívu li nyomógomb. Movie Gyors elérés a Videotéka menu höz. Radio (Rádió) Gyors elérés a Rádió menu höz. Media Gyors elérés a Felvételeim menu höz. A Felhasználói kézikönyvben bizonyos funkciók magyarázásakor jelölt gombok az Albis távirányító alábbi gombjaival egyeznek meg. = = = = 2. ábra: A távvezérlô és funkciói 13

16 2.3. Az InviTV üzembe helyezése Elsô indítás A vevôegység bekapcsolását követôen az InviTV-portál u dvözlô képernyôje köszönti Önt. A következô elsô indításkor szükséges lépéseket csak akkor szükséges megtennie, ha az elsô üzembe helyezést nem az Invitel munkatársa végzi el az Ön részére: 1. Ezt követôen a rendszer kérni fogja az Ön u gyfél-azonosítóját (UID), amely jellemzôen egy betûbôl és 6 számjegybôl áll (pl. B123456). 2. nyomja meg a távvezérlôn a virtuális billentyûzet gombot! Ekkor a kép ernyôn megjelenik egy betûket tartalmazó táblázat. Válassza ki azt a betût, amellyel u gyfél-azonosítója kezdôdik (jellemzôen B be tû), majd folytassa a bevitelt az számozott gombokkal, majd nyomja meg ismét a gombot! 3. ha a bevitel helyes, nyomja meg az gombot (3. ábra)! 4. A távvezérlô számozott gombjaival adja meg Elôfizetôi szerzôdésén ta lálható, az alapértelmezett felhasználó 4 jegyû PIN-kódját, majd nyomja meg az gombot! 3. ábra: Elsô indítás Fontos! Alapértelmezett profiljának PIN-kódját az elôfizetôi szerzôdésén találja meg, az alapértelmezett felhasználói profil PIN-kódja használatos a Videótéka-megrendeléshez is, ezért kérjük, ügyeljen arra, hogy ez titkos maradjon, ne jusson illetéktelen (pl. gyermek) tudomására. 14

17 3. Belépés az InviTV rendszerbe A rendszerben az automatikus belépés alapértelmezett funkcióként van beállítva, így az indítást követôen automatikusan az éppen folyamatban lévô televízió mûsor jelenik meg Csatornaváltás A televíziózáshoz, bármely menu pontban legyen is, csak nyomja meg a (tv-készu léket formázó) gombot, és máris teljes képernyôn élvezheti az adott csatorna mûsorát. A távirányítón található gombokat használja bátran, mert semmit sem tud elrontani, hiszen a gomb megnyomásával mindig visszatalál az éppen folyamatban lévô televíziós mûsorhoz. Csatornaváltáshoz használja a vagy a gombokat! Lépkedjen csatornáról csatornára vagy válogasson az egyes menu pontok közu l! Az adott csatorna vagy menu pont kiválasztásához nyomja meg az gombot! Ha visszalépne egy másik csatornára vagy elhagyná a kiválasztott menu pontot, nyomja meg a Vissza gombot! A csatornaváltást követôen az éppen megjelenített csatorna száma és neve, valamint az aktuálisan futó mûsor címe és a következô két mûsor kezdô idôpontja néhány másodpercre látható lesz a képernyô alján felvillanó Programinformációs sávban. A Programinformációs sávot bármikor elérheti a távvezérlô gombjának meg - nyo másával, és eltu ntetheti a képrôl a balra gomb újbóli megnyo másával. 4. ábra: Programinformációs sáv 15

18 Egyes funkciókat, amelyek az InviTV-portál ablak alján helyezkednek el, a,, és gombokkal lehet aktiválni Televíziózás A Televízió menu pontból érhetô el a TV-csatornalista és a Mûsorkalauz, valamint itt nyílik lehetôsége arra, hogy rákeressen ku lönbözô mûsorokra a Mûsorok keresése funkció segítségével. A Mûsorkalauzban érhetô el a Tegnap tévéje, itt állíthat be Emlékeztetôt azon mûsorokra, melyekrôl biztosan nem szeretne lemaradni, sôt, elôre idôzíthet felvételeket is. Válassza ki a fômenu bôl a Televízió menu t a gombokkal majd lépjen be az gomb megnyomásával! Tv-csatornalista és kategóriák A Televízió menu pontban válassza ki a Csatornalista lehetôséget és nyomja meg az gombot. Ezt követôen automatikusan a Kategóriák menu jelenik meg, amelyben tematikusan találhatóak meg a ku lönbözô csatornák. A Tv-csatornalistában a gombokkal tud mozogni, az gomb megnyo másával az adott csatorna aktuális mûsora jelenik meg (5. ábra) ábra: Televízió menüpontból elérhetô csatornalista

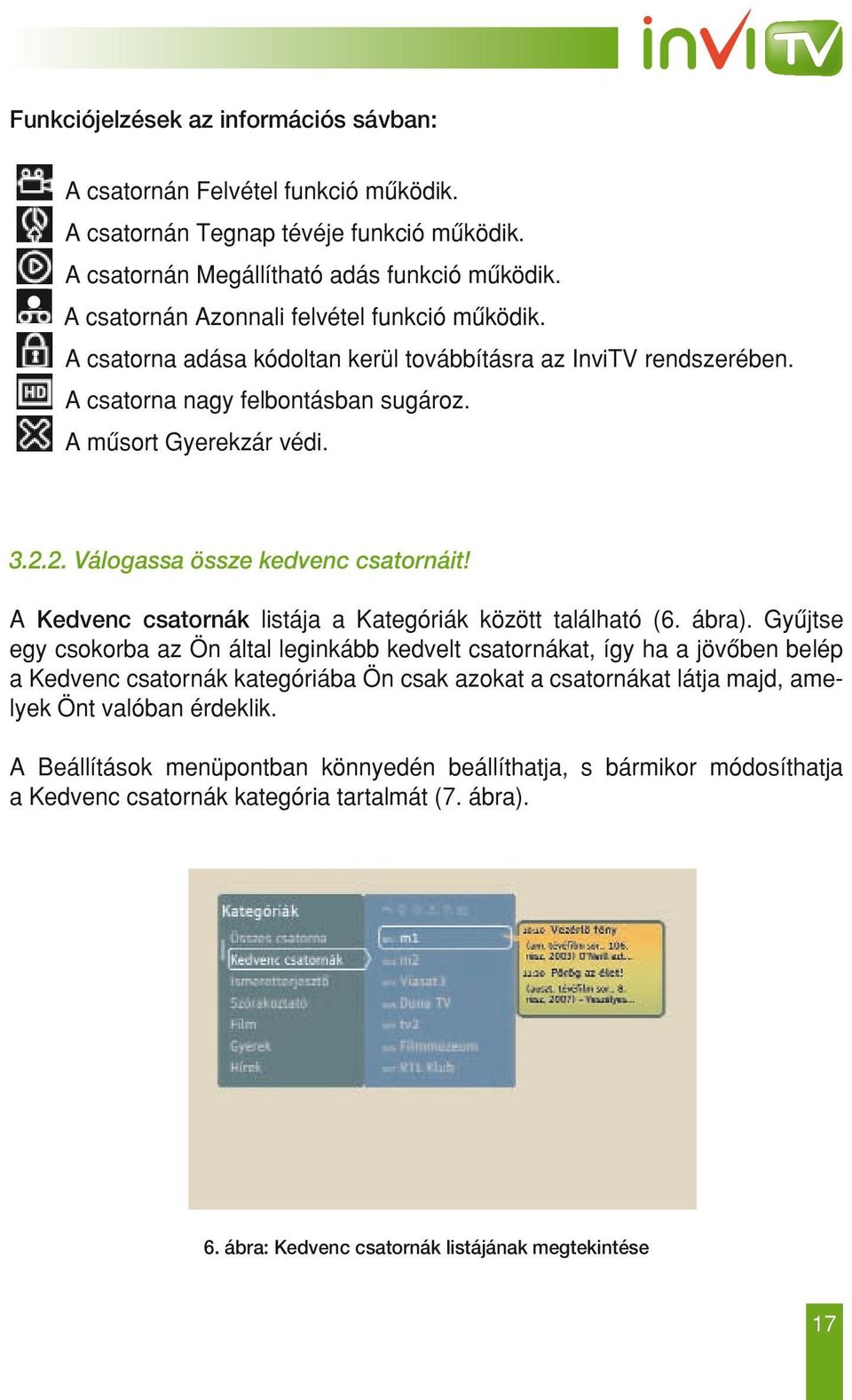

19 Funkciójelzések az információs sávban: A csatornán Felvétel funkció mûködik. A csatornán Tegnap tévéje funkció mûködik. A csatornán Megállítható adás funkció mûködik. A csatornán Azonnali felvétel funkció mûködik. A csatorna adása kódoltan keru l továbbításra az InviTV rendszerében. A csatorna nagy felbontásban sugároz. A mûsort Gyerekzár védi Válogassa össze kedvenc csatornáit! A Kedvenc csatornák listája a Kategóriák között található (6. ábra). Gyûjtse egy csokorba az Ön által leginkább kedvelt csatornákat, így ha a jövôben belép a Kedvenc csatornák kategóriába Ön csak azokat a csatornákat látja majd, amelyek Önt valóban érdeklik. A Beállítások menu pontban könnyedén beállíthatja, s bármikor módosíthatja a Kedvenc csatornák kategória tartalmát (7. ábra). 6. ábra: Kedvenc csatornák listájának megtekintése 17

20 7. ábra: Kedvenc csatornák listájának beállítása Keresés a mûsorok között A Televízió menu ben a Mûsorkeresés menu pont lehetûséget ad Önnek arra, hogy kedvére keresgéljen a ku lönbözô mûsorok között. A betûk bevitele a mobiltelefo nokon megszokott SMS u zenet írásához hasonlóan történik. 8. ábra: Keresett mûsor nevének beírása 18

21 Csatorna sorrend és név módosítása 1.Válassza ki a Beállítások menu bal oldali menu jében a Profilom menu pontban található Csatornák menu pontot a gombok használatával, majd nyomja meg az gombot! (lásd 9. ábra) 9. ábra: Csatornák menüpont választása 10. ábra: Csatornalista megjelenítése a Csatornák menüpontban 19

22 2. Miután a csatornalista megjelent (10. ábra), válassza ki a sorrendben módosítani kívánt csatornát a gombok használatával, majd nyomja meg az gombot! Ekkor a kiválasztott csatorna fehér háttérszínnel megjelenik a csatornalista mellett jobb oldalon. (11. ábra) 11. ábra: Csatorna sorrend módosítása A gombok használatával mozgassa a csatornát a kívánt programhelyre, majd nyomja meg az gombot! Ekkor a kiválasztott csatorna a kívánt programhelyre keru l. (lásd 12. ábra) 12. ábra: Csatorna sorrend módosítása 2. 20

23 4. Csatorna nevének módosításához mozgassa a kurzort a gombok használatával a módosítani kívánt csatorna nevére, majd nyomja meg a virtuális billentyûzet gombot! Írja be az Ön által kiválasztott csatorna nevét a pontban leírtaknak megfelelôen. (13. ábra) 13. ábra: Csatorna átnevezése Miután befejezte az utolsó betû bevitelét is, nyomja meg az gombot. Ezt követôen a csatorna neve a módosított néven fog szerepelni a listában. (14. ábra) 14. ábra: Csatorna átnevezése 2. 21

24 Fômenü és navigáció az InviTV-portálon A Fômenu sorból a PORTAL vagy a tv-készu léket ábrázoló gomb megnyomásával léphet ki. Válassza ki a kívánt menu t a gombokkal, majd nyomja meg az gombot! A (Vissza, Mégse) gomb a kérések elvetésére és menu kbôl a Fômenu sorba történô visszalépésre szolgál. A fômenu sor (15. ábra) a következô menu khöz enged hozzáférést: Televízió Videótéka Felvételeim Extrák Beállítások Segítség Ajánlatok 15. ábra: Fômenü sor 4. az InviTV KÉNYELMI FUNKCIÓI 4.1. Mûsorkalauz (EPG) A Mûsorkalauzt közvetlenu l elérheti az (EPG) gomb megnyomásával teljes képernyôs módból vagy a Televízió menu pontból. A Mûsorkalauz idôpont sze rint jeleníti meg az egyes csatornák mûsorait. A sorok a csatorna nevét jelzik, míg az oszlopok az egyes mûsorok sugárzási idejét mutatják (16. ábra). Nyomja meg a gombot, ha egy másik nap tv-mûsoraira kíváncsi! 22

25 16. ábra: Mûsorkalauz További napok mûsorainak megtekintése Az gomb megnyomásával a választott nap Mûsorkalauz-tartalma betöltôdik (17. ábra). 17. ábra: Dátum módosítása a Mûsorkalauzban 23

26 4.2. Tegnap tévéje Amennyi ben a kisméretû ikon világít, akkor a csatornán a Tegnap tévéje funkció elérhetô. Mivel egyes csatornák esetében elôfordulhat, hogy a Tegnap tévéje funkció nem minden mûsor esetében érhetô el, a visszanézhetô mûsorokat Lejátsz ható felirat is megku lönbözteti a képernyô jobb oldalán található mûsorinformációs keretben, illetve az ilyen mûsorok zöld háttérrel jelennek meg. Navigáljon a Mûsorkalauzban a kívánt csatornán a felvenni kívánt mûsorra (vissza az idôben), majd a gomb megnyomásával nyissa meg a Lehetôségek menu t, és gyôzôdjön meg arról, hogy a Mûsor lejátszása lehetôség megjelenik! Válaszsza ki a Mûsor lejátszása lehetôséget (18. ábra)! 18. ábra: Tegnap tévéje funkció A mûsor elindulását követôen használja a lejátszásvezérlô,, gombokat a lejátszáshoz! Használja a leállítás gombot a lejátszás leállításához és a folyamatban lévô adáshoz történô visszatéréshez! Tipp: Ha a Mûsorkalauzban a kívánt csatornán a felvenni kívánt (zöld háttérszínnel ellátott) mûsorra navigál, a kiválasztott mûsort rögtön elindíthatja a (play/pause) gomb megnyomásával is. Így még gyorsabban kezdôdhet el a lejátszás, mint a fent említett Lehetôségek menüpont használatával. 24

27 4.3. Megállítható adás Amennyiben a kis mé retû ikon világít, akkor a csatornán a Megállítható adás funkció elérhetô. A mûsor megtekintése közben nyomja meg a (Pause) gombot az aktuális mûsor megállításához majd nyomja meg a nak folytatásához (19. ábra)! (Play) gombot an- Használja a lejátszásvezérlô,, gombokat a megállítás alatt felvett rész lejátszásához, illetve az azon belu l történô elôre- vagy visszatekeréshez! Figyelem! Ha elôretekerés közben utoléri az adott mûsor valós idejét, a lejátszás visszavált az élô mûsorra! Használja a leállítás gombot a lejátszás leállításához, és a folyamatban lévô mûsorhoz történô visszatéréshez! 19. ábra: Mûsor megállítása Fontos! A funkcióval legfeljebb 4 óra idôtartamra állítható meg az adás. Amenynyiben az adott csatornán nem érhetô el a Megállítható adás funkció, akkor a vevôegység a (Pause) gomb megnyomására nem reagál Emlékeztetô beállítása és törlése Navigáljon a Mûsorkalauzban a kívánt mûsorra, majd a gomb megnyomásával nyissa meg a Lehetôségek menu t. Válassza az Emlékeztetô beállítása lehetôséget (20. ábra)! Az emlékeztetô sikeres beállítását a mûsorcím színének megváltozása jelzi. (21. ábra) Emlékezetezô törléséhez ismételje meg a mûveletet. 25

28 20. ábra: Emlékeztetô beállítása 21. ábra: Emlékeztetôvel beállított mûsor megjelenése a Mûsorkalauzban 26

29 4.5. Mûsorlista megtekintése csak egy gombnyomás! Teljes képernyôs módban elérheti az adott csatorna aznapi Mûsorlistáját. A mûsorlista a képernyô jobb oldalán jelenik meg. (22. ábra). Megnyitáshoz és bezá ráshoz használja a gombot! 22. ábra: Mûsorlista 4.6. Hangok és feliratok Teljes képernyôs módban érheti el a csatorna által kínált ku lönbözô nyelvû hangokat és feliratokat tartalmazó menu t. A Hang és felirat menu a képernyô bal oldalán jelenik meg (23. ábra). Használja a gombot a megjelenítéshez! 23. ábra: Hang és felirat menü 27

30 4.7. Teletext Teljes képernyôs módban amennyiben a csatornán elérhetô a TEXT feliratú gomb használatával jelenítheti meg a teletext szolgáltatást. A TEXT feliratú gomb másodszori megnyomásával egyszerre nézheti a csatorna adását és a teletextet (mix vagy átlátszó u zemmód). Bezáráshoz használja a tv-ikont ábrázoló gombot! 4.8. Azonnali segítség Ha azonnali útbaigazításra van szu ksége, nyomja meg az INFO-gombot. Bármely menu pontban lehetôsége van arra, hogy az INFO-gomb megnyomásával többet tudjon meg az adott menu pontban elérhetô funkciókról (24. ábra). Amennyiben elbizonytalanodik vagy segítségre van szu ksége, akkor ennek a gomb nak a megnyomásával máris eligazítást kaphat arról, hogy abban az adott menu pontban amelyet kiválasztott, milyen funkciók elérésére van lehetôség. 24. ábra: INFO gomb megnyomására felugró ablak teljes képernyôs üzemmódban 28

31 4.9. Idôzített és azonnali felvételek készítése és tárolása Idôzített felvétel Amennyiben a kisméretû ikon világít, akkor a csatornán az Idôzített felvétel funkció elér hetô. Mivel egyes csatornák esetében elôfordulhat, hogy a felvétel funkció nem minden mûsornál érhetô el, a felvehetô mûsorokat Rögzíthetô felirat is meg ku lönbözteti a képernyô jobb oldalán található mûsorinformációs keretben. Navigáljon a Mûsorkalauzban a kívánt csatornán a felvenni kívánt mûsorra (elôre az idôben) a gombokkal! A gomb megnyomásával nyissa meg a Lehetôségek menu t, és válassza a Felvétel lehetôséget (25. ábra)! Tipp! Amennyiben a Felvétel lehetôség nem jelenik meg, akkor az adott mûsor felvételéhez a mûsorszolgáltató nem járult hozzá. Ilyen esetben lehetôsége van analóg videó felvevô vevôegységhez történô csatlakoztatásával felvenni mûsort, amennyiben a mûsor nem má so lásvédett. 25. ábra: Mûsorfelvétel készítése 1. Fontos! Amennyiben nem áll rendelkezésére elegendô tárhely, akkor azt a rendszer a felugró ablakban jelzi. Ilyenkor csak úgy tudja felvenni az adott mûsort, ha töröl valamit a már felvételre idôzített vagy korábban felvett mûsorok (Felvételeim menü) közül! 29

32 A felvétel sikeres idôzítését a Mûsorkalauzban a mûsornév hátterének elszínezôdése is jelzi. (26. ábra) 26. ábra: Mûsorfelvétel készítése 2. Az elkészült felvételek az Idôzített felvételek menüpontból automatikusan át - ke rülnek a Felvett mûsorok menüpontba. Idôzített felvételek kezelése Az Felvételeim menu Idôzített felvételek menu pontjában megtekinthetôk, vagy onnan törölhetôk a Mûsorkalauzban felvételre idôzített mûsorok Azonnali felvétel Amennyiben egy csatornán az Azonnali felvétel funkció elérhetô, azt a TV-csatorna listában és a Mûsorkalauzban egy kisméretû ikon jelzi, amikor a csatorna nevére navigál. A mûsor megtekintése közben használja a (Felvétel) gombot az azonnali felvétel elindításához! A képernyô alján megjelenô Program információs sávon egy piros gomb ikon jelzi, mely a képernyô jobb felsô sarkában is megjelenik. (27. ábra) Csatornaváltáskor a jobb felsô sarokban lévô ikon továbbra is látható marad, így biztosan nem feledkezik meg az idôzítés leállításáról. A felvétel leállításához használja a (Stop) gombot! 30

33 27 ábra: Azonnali felvétel indítása Fontos! Az azonnali felvétel megszakad, amennyiben az Ön felvételek készítéséhez rendelkezésre álló tárhelye elfogy. Az elkészült felvételek automatikusan az Azonnali felvételek menüpontba kerülnek. Azonnali felvételek kezelése A Felvételeim menu Azonnali felvételek menu pontjából lejátszhatók, illetve törölhetôk az azonnali felvétel funkcióval felvett mûsorok. Lejátszáshoz nyomja meg a gombot, törléshez használja a gombot! 31

34 4.10. Filmkölcsönzés (Videótéka) A Videótéka menu pontból elérhetôk a Videótéka kategóriák, és azokon belu l az egyes videótartalmak. 28. ábra: Videótéka fôoldal ábra: Videótéka kategória tartalma

35 Válassza ki a kívánt filmet! Ekkor megjelenik az adott film adatlapja, ami tartalmazza a megrendelési információkat, és szintén innen érhetô el a film elôzetese is (30. ábra). 30. ábra: Videótéka filmadatlap Használja a gombot a filmelôzetes megtekintéséhez! Amennyiben a filmelôzetes elnyerte tetszését és meggyôzôdött a megrendelési információkról, nyomja meg a gombot a megrendeléshez! A Megrendelés teljesítéséhez az alapértelmezett felhasználó PIN-kódjának megadása szükséges! 33

36 31. ábra: Film megrendelése a Videótékában Fontos! Amennyiben az adott film korhatáros és a Gyerekzár az adott felhasználó vonat ko zá sá ban be van állítva, akkor a portál a Gyerekzár PIN-kódját is kérni fogja. A megrendelést követôen a zöld Megrendelés gomb, Lejátszás -ra vált, valamint megjelenik a megrendelt film bérleti idejének lejárati ideje. Ezt kö vetôen a megrendelt film lejátszása a gomb megnyomásával indítható el! A lejátszás során használhatja a lejátszásvezérlô,, gombokat, a le állításához nyomja meg a leállítás gombot! A lejátszás során a gomb megnyomásával választhat az elérhetô, ku lönbözô nyelvû hangok és fel ira tok közu l. Filmkereséshez a Videótékába történô belépést követôen nyomja meg a gombot! 34

37 4.11. Gyerekzár használata Fontos! A Gyerekzár menürendszer két részbôl áll: a felsô részben különbözô csatornákat zárhat ki, az alsó részben pedig korhatárt tud beállítani. Ne felejtsen el PIN kódot beállítani a Gyerekzárhoz! (lásd ) 1. Válassza ki a Beállítások menu bal oldali menu jébôl a Gyerekzár menu pontot a gombok használatával, majd nyomja meg az gombot! (lásd 32. ábra) 32. ábra: Gyerekzár beállítása 1. 35

38 2. Válassza ki a megjelenô felhasználói listából azt a felhasználót, akire a gyerekzár beállításokat alkalmazni szeretné, majd nyomja meg az gombot! (lásd 33. ábra) 33. ábra: Gyerekzár beállítása Nyomja meg az gombot, majd a képernyôn az Elérhetô csatornák és Korhatár almenu pontokból válassza ki a gombok használatával az Elérhetô csatornákat,, majd nyomja meg az gombot! (lásd 34. ábra) 34. ábra: Gyerekzár beállítása 3. 36

39 4. Válassza ki azt a csatornát, amelyet el kíván zárni a gyermek elôl, majd nyomja meg az gombot! Ekkor a kiválasztott (zárt) csatorna neve elé egy X keru l. Ezt a mûveletet minden elzárni kívánt csatornán végre kell hajtani! (lásd 35. ábra) Az elzárt csatornák nem jelennek meg a Gyerekzárral ellátott felhasználó csatornalistájában! 35. ábra: Gyerekzár beállítása Válassza ki a Gyerekzár menu n belu l a gombok használatával a Korhatár almenu pontot és nyomja meg gombot. (lásd 36. ábra). 36. ábra: Gyerekzár beállítása 5. 37

40 6. A képernyôn megjelenik a Korhatár, ahova a távirányítón található számgombok segítségével szu kséges beírni azt a számot, amelyet korhatárként szeretne meghatározni gyermeke számára. (37. ábra) 37. ábra: Gyerekzár beállítása Amennyiben a beállítást helyesen végezte el, akkor a korhatáros film gyermeke számára csak akkor lesz elérhetô, ha Ön a Gyerekzár PIN kódját megadja! Éppen ezért u gyeljen arra, hogy a Gyerekzár PIN kódja ne keru ljön a gyermek birtokába! A 38. ábrán szereplô példán láthatja, hogy, ha Ön 6 év korhatárt jelölt meg Gyerekzár beállításban, akkor a 16 év korhatáros film csak a Gyerekzár PIN megadásával válik elérhetôvé! 38

41 38. ábra: Gyerekzár és kikapcsolása Beállítások A Beállítások menu bôl érhetôk el a ku lönbözô kényelmi, jogosultsági, megjele nítési és mûködési beállítások: a. Más felhasználó Az InviTV-vel lehetôsége nyílik arra, hogy több felhasználói profilt is létrehozzon (ld. d. pont). A Más felhasználó menu pont alkalmazásával ki tud lépni a jelenlegi felhasználói felu letrôl és beléphet más felhasználóként. b. Biztonsági beállítások A Gyerekzár használatával letilthat olyan csatornákat, melyeket nem szeretne elérhetôvé tenni gyermeke számára. A korhatár megadásánál beállíthatja, hogy hány éves korhatár feletti mûsorok ne legyenek elérhetôek gyermeke számára. c. PIN-beállítások Alapértelmezett profil PIN-beállítások (csak az alapértelmezett felhasználó számára érhetô el) Gyerekzár PIN-beállítások (csak az alapértelmezett felhasználó számára érhetô el) felhasználói PIN Automatikus belépés 39

42 Az Automatikus belépés funkció akkor lehet hasznos, ha nincsenek beállítva további profilok, mert így az alapértelmezett felhasználótól nem kéri a rendszer minden bejelentkezéskor a PIN-kódot, hanem rögtön a legutóbb nézett csatorna mûsora jelenik meg a képernyôn. d. Profilom A Profilom menu pontban személyre szabhatja a felhasználók profilját. Megadhatja a felhasználó korát, nemét, beállíthatja a csatornák sorrendjét, sôt akár át is nevezheti azokat. Módosíthatja a portál nyelvét, illetve beállíthatja kedvenc, leggyakrabban nézett és legkedveltebb csatornáinak a listáját. e. Felhasználó Ebben a menu pontban lehetôség van új felhasználó felvételére, vagy már meglévô felhasználó törlésére és átnevezésére f. Rendszer A Rendszer menu pont Tulajdonságok alpontja az Invitel Zrt. hibabejelentô szolgálata számára tartalmaz hasznos információkat, illetve a Rendszer újraindítása alpontból szu kség esetén újraindítható a szolgáltatás Extrák Az Extrák menu pontban folyamatosan bôvu l azon szolgáltatások száma, amelyek tovább színesítik az InviTV kínálatát Segítség A Segítség menu használatával Önnek nem szu kséges minden kérdésben telefonos Ügyfélszolgálatunk vagy Hibabejelentônk segítségét kérni, hiszen itt megtalálhatja az InviTV-szolgáltatás funkcióinak rövid ismertetôjét. Ugyanakkor ha bôvebb információra van szu ksége, itt a Gyakori Kérdések és Válaszok listáját is megtalálja. Természetesen elôfordulhatnak olyan esetek, amikor elkeru lhetetlen, hogy élô szóban kérjen és kapjon segítséget. Ezért ebben a menu pontban az Elérhetôségek címszó alatt az Invitel Telepontok, a telefonos Ügyfélszolgálat és a Hibabejelentô minden elérhetôségét is feltu ntettu k. 40

43 4.15. Ajánlatok Aktuális ajánlatainkról az Ajánlatok menu pontban mindig friss információt találhat, ezért érdemes idôrôl idôre meglátogatni ezt a menu pontot is! Amennyiben még többet szeretne megtudni az InviTV-szolgáltatásról, keresse fel honlapunkat: 41

44 5. A SZOLGÁLTATÁS ESZKÖZEI ÉS OTTHONI HÁLÓZAT RAJZA 5.1. A szolgáltatás eszközei 1. ábra: 2. ábra: 3. ábra Motorola VIP-19xx motorola VIP-1003 albis SG8000g vevôegység távvezérlôvel vevôegység vevôegység 4. ábra: 5. ábra Thomson Speedtouch 780 Tilgin Vood 452w digitális elosztó digitális elosztó Az Invitel több típusú digitális elosztót használ, az itt megjelenített Thomson és Tilgin típusokon felu l, ZTE és Sagem digitális elosztók is forgalomban vannak. Az Invitel munkatársai azt a típust viszik ki Önhöz, amelyik az Ön hálózatán a legmegfelelôbben mûködik majd. Mindegyik digitális elosztóról talál leírást Telepítési útmutatónkban. Ellenôrizze digitális elosztójának típusát, és tájékozódjon róla a Telepítési útmutatóban. Amennyiben részletesebb ismertetôt szeretne olvasni, látogasson el honlapunkra a internetes címre! 42

45 5.2. Otthoni hálózat rajza Invitel szolgáltatási területen Otthoni hálózat felépítése digitális televízió (IPTV), széles sávú internet (ADSL) és telefonszolgáltatás igénybevételéhez TV Telefon Vevôegység Scart kábel Ethernet kábel Digitális elosztó Ethernet kábel vagy vezeték nélküli Számítógép 6. ábra: Otthoni hálózat rajza Invitel-szolgáltatási területen 43

46 6. Digitális elosztó telepítése THOMSON Speedtouch THOMSON Speedtouch 780 sorozat csatlakozói Az alábbi (7.) ábra szerint csatlakoztassa az elosztót az eszköz hátoldalán található aljzatokhoz: 7. ábra: Thomson Speedtouch 780 digitális elosztó csatlakoztatása A sárga ethernet csatlakozások közu l az 1-es és a 2-es jelû internet kapcsolatra, míg a 3-as és a 4-es STB csatlakoztatására szolgál. 8. ábra: Thomson Speedtouch 780 digitális elosztó elôlapja (középen nyomógomb) Az elôlapon található visszajelzô fények jelentése az alábbi táblázatban foglalható össze: 44

47 Jelzés Funkció Felirat Szin Állapot Power Zöld Folyamatos Bekapcsolva, normál mûködés piros Folyamatos Bekapcsolva, önellenôrzés hibát talált, hibás mûködést jelez narancs Folyamatos Rendszerbetöltô aktív sötét K kikapcsolva Ethernet Zöld Villog Ethernet aktivitás folyamatos Kapcsolat van, aktivitás nincs sötét N nincs kapcsolat USB Zöld usb aktivitás kapcsolat van, aktivitás nincs sötét N nincs kapcsolat WLAN Zöld Villog WLAN-aktivitás, WPA-kapcsolat folyamatos Nincs WLAN-aktivitás, WPA-kapcsolat sárga Villog WLAN-aktivitás, WEP-kapcsolat folyamatos Nincs WLAN-aktivitás, WEP-kapcsolat piros Villog WLAN-aktivitás, nyitott kapcsolat folyamatos Nincs WLAN-aktivitás, nyitott kapcsolat piros/zöld Váltakozik Kliens regisztrációs fázis sötét WLAN kikapcsolva DSL Zöld Villog DSL-vonali szinkronizáció folyamatos DSL-vonal aktív sötét N nincs DSL-vonal Power Zöld Folyamatos Bekapcsolva, normál mûködés piros Folyamatos Bekapcsolva, önellenôrzés hibát talált, hibás mûködést jelez narancs Folyamatos Rendszerbetöltô aktív sötét K kikapcsolva Internet Zöld Villog Internet aktivitás folyamatos Internet kapcsolat, aktivitás nincs piros Folyamatos Kapcsolódás sikertelen sötét N nincs internet kapcsolat Voice Zöld Folyamatos VoIP-szolgáltatás aktiválva Villog VoIP-aktivitás sötét VoIP-szolgáltatás kikapcsolva 45

48 6.2. Digitális elosztó csatlakoztatása vezeték nélkül Amennyiben a vezeték nélku li kapcsolattal szeretné az eszközt beállítani, akkor az elôlapon található nyomógombot (lásd 8. ábra) kell addig nyomva tartani (2-3 mp), amíg a WLAN feliratú jelzôfény folyamatos zöld, vagy piros fényre vált. Piros fény esetén nyílt kapcsolat, zöld esetén WPA-titkosítás állítandó be a kap - csolódó számítógépen. Utóbbi esetben a kapcsolódáshoz szu kséges paraméterek (SSID, WPA-kulcs) a digitális elosztó alján lévô matricáról olvashatók le! Felhívjuk a figyelmét, hogy a titkosítás nélku li (illetve WEP-titkosítással beállított) vezeték nélku li kapcsolat esetén szinte lehetetlen ellenôrizni, hogy milyen számítógéppel kapcsolódnak még az elosztóhoz, így ezt semmiképpen nem javasoljuk tartós használatra! Amennyiben olyan eszközt akar csatlakoztatni, amely nem képes a WPA-titkosításra, akkor a nyílt vezeték nélku li kapcsolat kombinálható eszközregisztrációval, errôl részletesebben itt nem szólunk, amennyiben erre van szu kség, kérem vegye fel a kapcsolatot kollégáinkkal! A fentiek szerint az Internet feliratú jelzôfénynek zölden kell világítani vagy villogni, ez jelzi, hogy az internet kapcsolat használatra kész. Amennyiben nem ez a helyzet, irányítsa a böngészôt egy tetszôleges internet címre, pl. Amennyiben a kért oldal tartalma megjelenik, az internetkapcsolata készen áll a használatra, a következô lépéseket kihagyhatja. Ha az alábbi oldal jelenik meg, kövesse a megadott lépéseket, amíg az internetkapcsolatot jelzô lámpa zöldre nem vált. 1. lépés A belépést követôen az alábbi oldal jelenik meg a képernyôjén (9. ábra): 9. ábra: Konfigurációs felület nyitóképernyô 46

49 Kattintson a Login as a different user linkre. 2. lépés Ekkor az internetkapcsolatok beállítás menu je jelenik meg (10. ábra). 10. ábra: Internetkapcsolat beállítás képernyô Használja a PPP felhasználó nevet és az admin jelszót! 3. lépés Az alábbi ûrlapra írja be az internetkapcsolathoz kapott felhasználónevet és jelszót (11. ábra). A Remember password kapcsoló legyen bekapcsolt állapotban, ha nem akarja, hogy az elosztó kikapcsolása után az eljárást meg kelljen ismételnie! 11. ábra: Internetkapcsolathoz felhasználónév és jelszó beírása Az alábbi oldal jelzi, hogyha sikeresen kapcsolódott az internethez (és az Internet jelzésû LED zöld állapota) (12. ábra): 47

50 12. ábra: Sikeres konfigurációt jelzô képernyô 4. lépés A következô lépés a Wi-Fi (WLAN) interfész beállítása. Az elosztó a es IP címen érhetô el. Ha megfelelôen csatlakoztatta számítógépét, a hálózati csatoló TCP/IP protokoll illesztôjét pedig automatikus IP cím beállításra állította, akkor a böngészô címsorába a URL-t írva meg lehet kezdeni az elosztó beállításainak testre szabását. A beállításokhoz használja a Conf felhasználónevez admin jelszóval. További információért látogasson el a honlapra, ahol részletes leírást találhat a THOMSON Speedtouch 780 digitális elosztó telepítésérôl, konfigurációjáról, beállítási lehetôségeirôl. 7. DIGITÁLIS ELOSZTÓ TELEPÍTÉSE ZTE ZXV10 W300(B) 13. ábra: ZTE ZXV10 W300 (B) digitális elosztó 48

51 7.1. ZTE ZXV10 W300 sorozat beállítási lehetôségei Ez a digitális elosztó jelenleg 3 féle beállítással kérhetô: InviTV és a korábbi (csak Internet) szolgáltatással azonosan használható internetkapcsolat. Ebben az esetben számítógépét, illetve szélessávú internetelérésre eddig is használt berendezését a Sagem digitális elosztó 4. ethernetportjára csatlakoztatva mindent ugyanolyan módon használhat, mint korábban, ha volt már Invitel ADSL Internet hozzáférése, vagyis pl. Windows XP használata esetén a felhasználónevet és jelszót igénylô szélessávú internetcsatlakozás használható. Alapértelmezett beállítás: InviTV és kényelmesebben használható, biztonságosabb internetkapcsolat. Ebben az esetben digitális elosztóhoz az 1. és a 2. ethernetportjára csatlakoztatható InviTV STB-k mellett a 3. és a 4. porton számítógépek csatlakoztathatók. A számítógépek IP-cím beállítását, az alapértelmezett átjárót és a DNS-szervert is állítsa Automatikus -ra Ezeken felu l az eszköz Wi-Fi (vezeték nélku li) portja is rendelkezésre áll. Az ehhez való kapcsolódáshoz szu kséges adatok (az eszköz aljára ragasztott matricán találhatók a részletek): - SSID (hálózat azonosító): matricán - biztonságos hozzáférés: WPA/WPA2 - WPA kulcs: matricán Az elôzôvel megegyezô beállítások olyan esetre, ahol 3 STB-t kell közvetlenu l a digitális elosztóhoz csatlakoztatni. A fentiekkel szemben itt az 1., 2. és a 3. ethernetportok mindegyike STB csatlakoztatására szolgál, csak a 4. ethernetport, illetve a Wi-Fi-kapcsolat használható internet-hozzáférésre. Fentiektôl eltérô, az elôfizetô oldalán elvégezhetô módosítások az eszközön az alábbi módon eszközölhetôk: Csatlakoztassa a számítógépét hálózati kábel segítségével a 4. ethernetporthoz. Az IP-cím beállításokat állítsa automatikusra. Nyisson egy web böngészôt, irányítsa a címre. Jelentkezzen be user néven 1234 jelszóval. 49

52 7.2. ZTE ZXV10 W300 sorozat csatlakozói Az alábbi szerint csatlakoztassa az elosztót az eszköz hátoldalán található aljzatokhoz: Beállítás neve TV STB csatlakoztatására Internet-hozzáférésre szolgáló ethernetport szolgáló ethernetport 3 TV bridge 1, 2 és TV WiFi (alapértelmezés) 1 és 2 3 és 4 3 TV WiFi 1, 2 és 3 4 Az elôlapon található visszajelzô fények jelentése: Jelzések az elôlapon balról jobbra Funkció Jelentés Szin Állapot Tápfeszu ltség Zöld/Piros Folyamatos Bekapcsolva, normál mûködés sötét N nincs, vagy kikapcsolva DSL Zöld/Sárga Villog Kapcsolódási folyamat folyamatos Kapcsolódás rendben sötét N nincs kapcsolat Internet Zöld Folyamatos Kapcsolat rendben (Wi-Fi beállítások) kapcsolat Villog Adatforgalom sötét Nincs kapcsolat (bridge kapcsolat esetén u zemszerû) Ethernet Zöld Villog Adatforgalom (LAN) F folyamatos A porthoz eszköz csatlakozik, adatforgalom nincs portok: 1-4 Sötét A porthoz eszköz nincs megfelelôen csatlakoztatva WLAN Zöld Folyamatos Aktív Villog Aktív, adatforgalom is van sötét N nem aktív 50
