Napelemes Bluetooth GPS Vevő. 2.3s Használati útmutató

Átírás

1 Napelemes Bluetooth GPS Vevő 2.3s Használati útmutató

2 Tartalom Figyelmeztetés Gyors telepítés A csomag tartalma Csatlakozás a PC/PDA-hoz Bemutatkozás Tulajdonságok és funkciók Technikai sajátosságok Általános Felismerési idő (Átlag) Pontosság Dinamikus állapotok Energia gazdálkodás Protocol & Interfész Méret /Környezeti specifikációk A használat kezdete Szoftver/Hardver használat Hardver leírás Konfigurációs beállítás PC csatlakozáshoz Konfigurációs beállítás PDA csatlakozáshoz Szoftver istallálás Garancia Felmerülő problémák Telepítési problémák Ha gyenge a GPS jel

3 !Figyelmeztetés Kérjük olvassa el használat előtt: Global position system (GPS) az Amerikai Nemzetvédelmi Minisztérium által biztosított szolgáltatás, övék a pontosság és karbantartás teljes felelőssége. Bármely változás a GPS vevők teljesítményét érinthetik. Ha az eszközt egy épületen, alagúton, vagy valamely nagy objektumon belül használja, a GPS jel gyengébb lehet, vagy nincs is. Please do not consider that the receiver is malfunction. A vevő működési hőmérséklete -10 ~70 között van. Biztonság és a Li-Ion akkumulátor élettartama érdekében, ne üzemeltesse az eszközt két óránál tovább magas hőmérsékletű környezetben. 0 Gyors telepítés 0.1 A csomag tartalma Köszönjük, hogy megvásárolta a GPS termékünket, élvezze a használatát. Kérem nyissa ki a csomagot és nézze meg, hogy az alábbiak benne vannak-e. Alap csomag 1. Napelemes Bluetooth GPS vevő x 1 2. nagy kapacitású tölthető lithium akkumulátor x 1 3. Használati CD-Rom x Csatlakozás PC-hez, PDA-hoz A. Nyomja meg a bekapcsoló gombot kb. 2 másodpercig. B. Tegye a Bluetooth GPS vevőt egy megfelelő helyre (nyílt területre) jó GPS jel érdekében. C. Kapcsolja be a Bluetooth GPS vevő platformját, például PC/PDA/ SmartPhone stb... D.Keressen rá a platformjáról bluetoothos eszközökre (laptop/pda/smartphone). Általában PIN kód nem szükséges. Ám néhány Bluetooth képes eszköznek szüksége lehet azonosítóra (jelszóra), ekkor üsse be a [0000]. E. csatlakozzon a Napelemes Bluetooth GPS vevőhöz, azután bizonyosodjon meg, hogy a baud rate 9600 bps(standard)-re van állítva a használt programban. F. A vevő első üzembe helyezésekor erősen ajánljuk, hogy vigye a Bluetooth GPS vevőt a szabadba, nyílt terepre 15~20 percre, hogy a 3D pozíció rögzítve legyen. 1. Bemutatkozás A napelemes GPS vevő egy teljes megoldás SiRF STAR III -2- nagy érzékenységű technológiához. Nagy kapacitású lithium-ion akkumulátor és beépített napelem áramkör, GPS antenna, Bluetooth adás/vételi rendszer. A jelenlegi legjobb GPS kernelhez (SiRF stariii) építve, gyári szintű helymeghatározás, és alacsony ár jellemzik.

4 Használhatja a Napelemes Bluetooth Vevőt járművek navigálására, biztonsági rendszer, földrajzi mérésekre.. Napelemes Bluetooth Vevő képes más elektronikus eszközökkel kommunikálni Bluetooth interfészen keresztül. A beépített Flash memóriának köszönhetően képes műholdakról információkat tárolni és periodikusan frissülni.ez lényegesen lerövidíti a műholdra állást(ttff). A napelemes celláknak köszönhetően 15 órára megnövelik a használati élettartamot. A lithium-ion akkumulátor újratölthető természetes és mesterséges fény alatt is, mindegy, hogy a vevő be illetve ki van kapcsolva. A Napelemes Bluetooth Vevő tervezésének köszönhetően nagyon nagy pontosságú. Minden másodpercben frissíti a műhold helyzetét. Mindazonáltal a pontosságban zavar léphet fel ezért, az alábbi helyzetekben, csináljon egy hideg startot : 1) Első használat 2) A GPS vevő nem volt használatban, több, mint 3 hónapja 500 km-nél nagyobb távolságú szállítás után. 3) Belső memória hibája esetén, készenléti energia hiányakor. 2. Tulajdonságok és funkciók 1) 20 csatornás nagyon érzékeny helymeghatározás 159dBm 2) Teljes megoldás az energiagazdálkodás terén Egyedi Napelem cella újratöltési funkcióval (szabadalmazott) kitejeszti a GPS működési élettartamát 15 órára. 3) Megfontolt LED/kapcsoló dizájn Egyszeri gombnyomásos technika, a szabad kéz érdekében 4) MELEG/FORRÓ indítás beépített lítium akkumulátor A háttérenergia minden esetben megtartja a flash memóriát és az RTC órajelet. Lényegesen lerövidíti a TTFF időt. 6)Automatically almanac/ ephemeris update in flash memory programmable flash utility to do refresh on satellite orbit data information. 7) Intelligens energia rendszer. GPS eszköz automatikusan le fog állni, ha a bluetooth jel megszakad vagy időtúllépés történik. 8) Teljesen kompatibilis a Serial Port Profillal (SPP). 9)Könnyű járművekkel kombinálni, út navigációkkal, jármű management-tel, AVL-lel, személyi navigációval, helymeghatározó rendszerekkel és térkép szoftverekkel. 3. Technikai sajátosságok 3.1. Általános Modul mag: SiRF stariii firmware, SiRF stariii chipset Műhold csatorna szám: all-in-view 20 párhuzamos csatorna; -3-

5 GPS frekvencia: MHz Vevő: L1, C/A kód. Antenna típus : beépített kerámia antenna Külső csatlakozó: standard MMCX 3.2. Felismerési idő Frissítés: 0.1 sec Hideg start: <42 mp (átlag, általában a GPS első használatakor) Meleg start <38 mp (átlag) Forró start: <1 mp (átlag) Pozíció frissítésének periódusa: 1 mp Követési érzékenység:-159dbm 3.3. Pontosság Pozíció pontosság: <10m(2D RMS) vagy <5m(WAAS képes) Sebesség: 0.1m/mp, tipikusan Idő: 1 milli mp(műhold idő) 3.4. Dinamikus állapotok Magasság: 18,000m(60,000 láb) Sebesség: 515m/mp(700 csomó) Gyorsulás: 4G(G a gravitációs egység) Döccenés: 20m/mp 3.5. Energia gazdálkodás A)Külső feszültség : 5V DC +/- 5%(a töltő kábelen keresztül) B)Energia rendszer: Fő energiaforrás: Újratölthető 3.7V Lithium-ion akkumulátor, mint a fő forrás. Háttértároló: 3V háttér tároló RTC(Valós idejű idő) tétlen állapotban. Napelemes panel: kisegítő energiaforrás C)Energiafogyasztás: 85mA(tipikusan) D)Akkumulátor üzemideje: 4 órás töltés esetén(első használatkor), több mint 12 óra működési idő; napelemmel együtt egészen 15 óra hosszáig Protocol &Interfész A) Kimenő formátum NMEA 0183, Baud rate: 9600 bps(standard) Adat bit: 8 Paritás: None Stop bit: 1-4-

6 B)Kimenő terminál :Mini -USB C)NMEA kód támogatás: GPGGA(1 mp interval) GPGSV(5 mp interval) GPGSA(1 mp interval) GPRMC(1 mp interval) GPVTG(1 mp interval) Napelemes Bluetooth GPS Vevő Használati útmutató D) Serial Port Profillal rendelkező Bluetoothos eszközökkel kompatibilis (SPP) Blue tooth verzió 1.1 compliant Blue tooth Class 2 működés (10 méteres távolságig) Frekvencia : től GHz-ig Bemeneti érzékenység: -83dBm 3.7. Méret/környezeti specifikációk: Méret: 103mm 55 mm 22 mm Tömeg: < 80g(akkumulátor nélkül) Működési hőmérséklet: -10 o C to + 70 o C Tárolási hőmérséklet: -40 o C to + 85 o C 4. A használat kezdete 1. lépés: Az akkumulátor töltése első használatkor Kérjük töltse legalább 4 óra hosszat, mielőtt üzembe helyezi a GPS vevőt. Bluetooth kijelző Csatlakoztassa a töltő kábelt az egység aljára és GPS kapcsolat & Energia kijelző kezdje meg a töltést Energia kijelző: (1)Zöld LED villog Alacsony energia/töltés alatt(ld. Lentebb a részletes leírást) (2) Zöld LED abbahagyja a villogást & és felfénylik töltés befejeződött (a LED el fog tűnni, ha a kábelt lehúzza) 2. lépés: Bekapcsolás, csatlakozás a Bluetooth-hoz Nyomja meg a kapcsolót 1~2 másodperc hosszan a Energia jelző bekapcsoláshoz Bluetooth jelzés : Bluetooth jelzés (1) Bluetooth host keresés: 3 villogás másodpercenként (2) Bluetooth host csatlakoztatva: Ki/be kapcsoló 1 villogás másodpercenként -5-

7 megjegyzés: Néhány PDA-nál szükség van a Bluetooth funkció újraindítására, újracsatlakozáskor. 3. lépés: GPS funkció teszt A vevő első használatakor, erősen javasoljuk, hogy a Napelemes Bluetooth Vevőt vigy ki a szabadba, nyílt terepre legalább 15~20 percre pozíció frissítéshez. GPS felismerés & Energia jelzés Kapcsolja be a Napelemes Bluetooth Vevőt GPS fix felismerési jelzés (1)Piros LED világít folytonosan: Keresés (2)Piros LED villog (1 villanás/3 mp): Pozíció rögzítve 5. Szoftver/Hardver használat 5.1. Harder leírás 1). Napelemes Bluetooth Vevő funkcionális leírása: Aktív antenna belül(arccal a nyílt ég felé) Napelemes panel Bluetooth jelzés Energia/GPS LED Kikapcsoló Töltő csatlakozó Külső Antenna MMCX -6-

8 Csatlakozóval 2). LED kijelző leírás Szimbólum Szín Viselkedés Leírás Villogás 3 villanás/mp Bluetooth host keresése Bluetooth jelzés Kék Villogás 1 villanás/mp Csatlakozva a hosthoz, kommunikáció Zöld Villogás 3 mp-es Alacsony akkumulátor szint időközönlént Zöld Villogás 2 mp-es Töltés Energia/GPS felismerési LED (Piros/Zöld vegyesen) Zöld időközönként Világítás Töltés befejeződött (LED kikapcsolva, ha a kábel el van távolítva) Piros Folyamatosan világít Pozicionálás Piros Villog 1villanás/ 3 mp Pozíció rögzítve 3).KI/BE kapcsolás: Nyomja meg a gombot kb. 1~2 másodpercig 5.2. Konfigurációs beállítás PC csatlakozáshoz Itt közlünk egy mintát a Napelemes Bluetooth Vevő és a PC csatlakoztatásához, szoftver installáláshoz és alapfunkció teszthez. 1) Előszőr, válasszon egy PC-t Bluetoothos interfésszel. Vagy vásároljon egy Bluetooth adaptert a PC-jéhez. 2) Keresse meg a Bluetooth Managerében a Bluetooth Serial Port Profil beállítási paneljét: Megjegyzés: ez a minta csak refereciaként szolgál. A képernyő más lehet minden egyes Bluetooth Manager szoftvernél.. 3) Ha nem találja, kérjük hozzon létre egy Bluetooth soros portot. A konfigurációnak körülbelül így kell kinéznie -7-

9 Nevezze el ahogy szeretné Távolítsa el a pipát innen 4) Ha már van csatlakozás, nézze meg a beállításait. Néhány Bluetooth eszköz csak biztonságos kapcsolatot engedélyez. Nézze meg a fenti konfigurációs beállítást a kikapcsolására. 5) Kapcsolja be a Napelemes Bluetooth Vevőt. Ha az akkumulátor is be van üzemelve, két LED-t kell világítani látnia: a kék LED villogni fog 3-szor /mp-el, ami annyit tesz, hogy a Bluetooth aktiválva van és csatlakozásra vár. Egy másik statikus piros LED is megjelenik a GPS modulon ami keresni kezd. 6) Nyissa meg a Bluetooth helyét; első használatkor semmit sem fog látni. 7) Kapcsoljon a [View devices in range] egy [Bluetooth GPS]-t kerll találnia az alábbiak szerint: 8) Jobb kattintás az ikonra, válassza a [Discover Available Services]: -8-

10 9) Meg kell találnia a SPP slave szolgáltatást, jobb kattintás, majd válassza a [Connect to Bluetooth Serial Port]: 10) A következő üzenet fog megjelenni: 11) És a sikeres csatlakozás üzenet: 12) Vissza a Bluetooth szolgáltatási nézetbe, az ikon most már csatlakoztatva kell, hogy legyen [Connected]: -9-

11 5.3. Konfigurációs beállítás PDA csatlakozáshoz Itt közlünk egy mintát a Napelemes Bluetooth Vevő és a PDA csatlakoztatásához. Ez a csatlakozás PDA modellenként változhat. 1) Kapcsolja be a PDA-át és a Bluetooth hostot. 2) Kapcsolja be a Napelemes Bluetooth Vevőt. Ha az akkumulátor készen áll, 2 LED-et kell látnia világítani: a kék a Bluetooth-nak villogni fog 3-szor/mp-el. Az jelenti. hogy a Napelemes Bluetooth Vevő Bluetooth modulja aktiválva van és kapcsolódásra vár. A piros LED a GPS-t jelöli, azt jelenti, hogy a GPS modul aktiválva van és GPS jelet keres. Kék LED 3-szor/mp-el villog Piros LED 3) A PDA képernyőjén, válassza ki a Bluetooth jelet a jobb alsó sarokban, és a [Bluetooth Manager]-t: 4) Ha ez az első alkalom, hogy Bluetooth GPS-t használ, kattintson a Bluetooth jelre a képernyő -10-

12 alján: Napelemes Bluetooth GPS Vevő Használati útmutató 5)A Bluetooth csatlakozás varázsló jelenik meg, válassza az [Explore a Bluetooth device]-t és kattintson a [Next]-re. A következő oldalon, kattintson az ablakra a keresés megkezdéséhez. A PDA-ja meg fogja találni a Bluetooth GPS-t és megjeleníti az ablakot. Kattintson az ikonra a szolgáltatások megjelenítéséhez. 6) Visszatér az [Explore a Bluetooth device] ablakhoz, mint alul. Kattintson a [Next]-re a Bluetooth GPS szolgáltatásai kilistázásához. [SPP slave]-nek meg kell jelennie a szolgáltatások között, kattintson rá és kattintson a [Next]-re. Ne felejtse el a biztonságot kikapcsolni. -11-

13 7) Vissza a [Bluetooth manager] fő ablakához. Kattintson duplán a Napelemes Bluetooth Vevőhöz való csatlakozáshoz. ha a csatlakozás sikeres volt, egy zöld nyíl fog megjelenni. 8) Most már használhat térképet/navigációs szoftvert és a GPS funkciót Szoftver installálás 1) Kérjük bizonyosodjon meg afelől, hogy a PDA és a PC rendesen csatlakoztatva van Microsoft ActiveSync-el. Ha még nem telepítette az ActiveSync-et, feltelepítheti a mellékelt CD-ről a verziót. Csatlakoztassa a PDA-t a PC-hez a PDA kábelével. -12-

14 2) Helyezze be a CD-t a meghajtóba. Ha az automatikus indítás engedélyezve van, az alábbi üdvözlő képernyőt fogja látni: 3) Válassza ki a nyelvet. Mi angolt választottunk itt. 4) Kattintson a [Useful tools and PocketPC utility]-ra a baloldalon: -13-

15 Trouble Shooting 7.1 Problem of Setup Felmerülő probléma Oka Megoldás Nincs meg a GPS a Bluetooth interfészen keresztül Nem tud Bluetoothon keresztül csatlakozni Nem sikerült a COM Portot megnyitni Nincs NMEA kód (GPS adat áramlás) Instabil GPS jel A telepítés nem teljes, vagy alacsony az akkumulátor töltöttsége Helytelen a konfiguráció A Bluetooth Manager nincs konfigurálva, vagy a COM portot már egy másik szoftver használja. Ellenőrizze a Napelemes Bluetooth Vevőt, hogy megfelelően installálva van, és hogy az energia ellátása megfelelő (vagy zöld LED vagy nem villog LED) Az 5.2 pont alapján telepítse újra. Vagy tekintse meg a PDA használatiját további utasításokért Ellenőrizze a Bluetooth Manager beállításait, zárja be azt a szoftvert amely a COM portot használhatja majd próbálkozzon újra. Vagy nézze meg, hogy van-e jelszóvédelem (1) Náhány PC/PDA energiatakarékos (1) Kapcsolja ki az energiatakarékos üzemmódba lép be, ha nem használják bizonyos ideig. Bluetooth interfész ilyen esetekben újraindul. (2) Rossz baud rate/com port beállítás (3) Bluetooth megszakadás (1) Fényelnyelő filmnek köszönhetően, ami az autón lehet módot, és próbálkozzon újra (2) Csatlakozzon a helyes baud rate-tel & com portra (3) Csatlakoztassa újra a Bluetooth-os eszközt Csatlakoztassa a külső antennát és helyezze az autó tetejére -14-

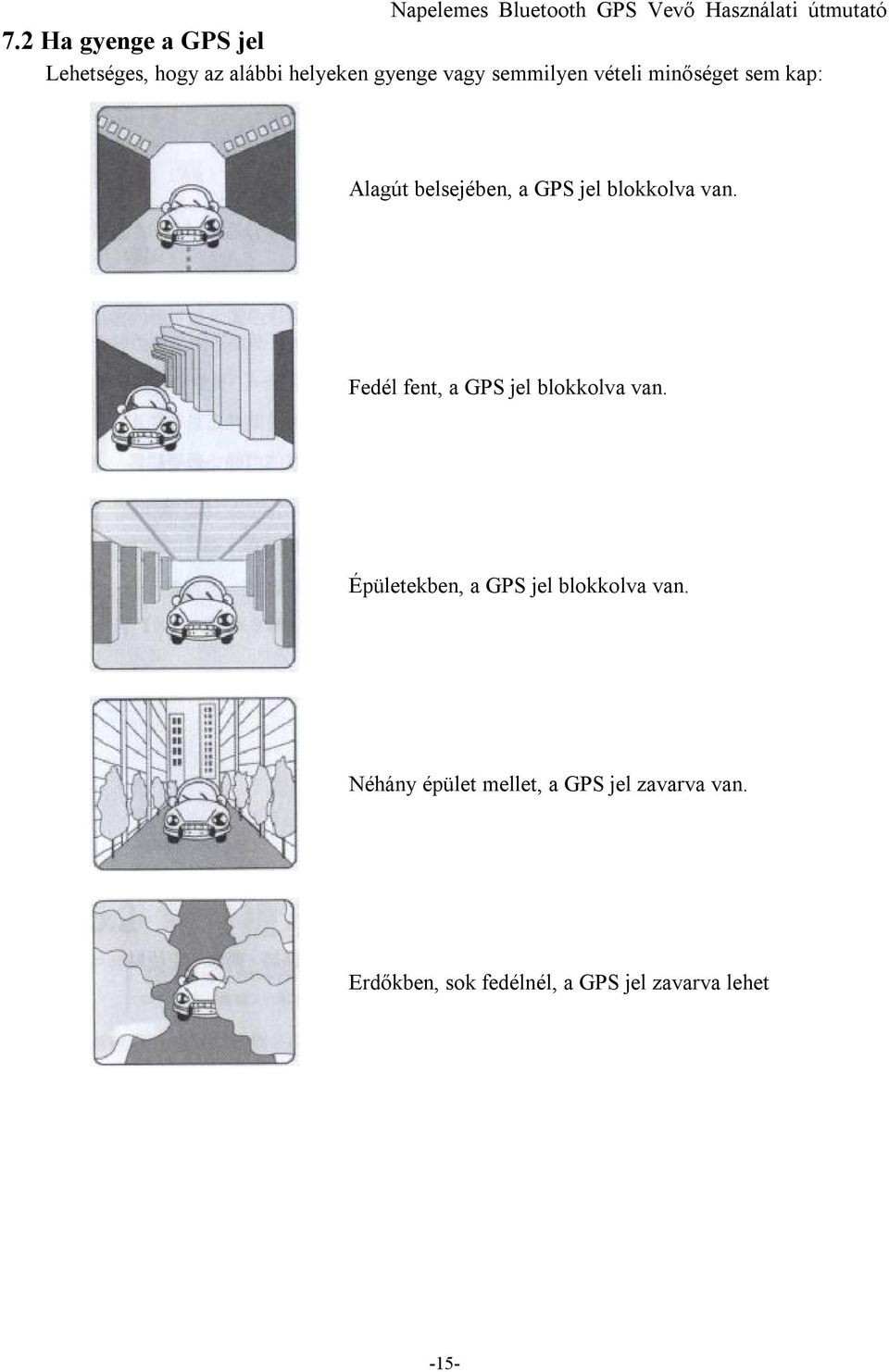

16 7.2 Ha gyenge a GPS jel Lehetséges, hogy az alábbi helyeken gyenge vagy semmilyen vételi minőséget sem kap: Alagút belsejében, a GPS jel blokkolva van. Fedél fent, a GPS jel blokkolva van. Épületekben, a GPS jel blokkolva van. Néhány épület mellet, a GPS jel zavarva van. Erdőkben, sok fedélnél, a GPS jel zavarva lehet -15-
