1 A jövõ elkötelezettje Többet látni... Többet nyújtani... testo 875 és testo 881 ÚJ A professzionális épülettermográfiáért

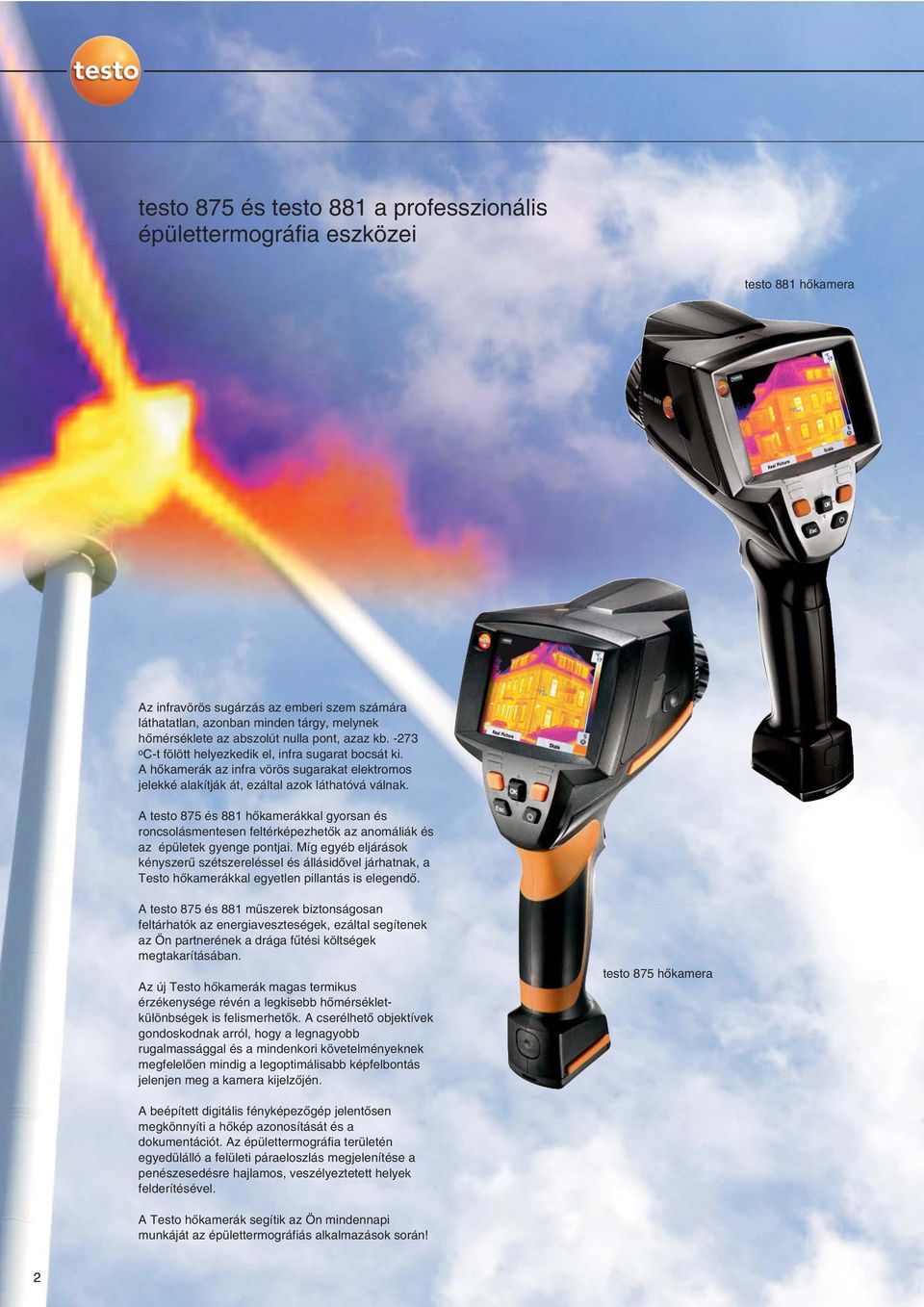

2 testo 875 és testo 881 a professzionális épülettermográfia eszközei testo 881 hõkamera Az infravörös sugárzás az emberi szem számára láthatatlan, azonban minden tárgy, melynek hõmérséklete az abszolút nulla pont, azaz kb oc-t fölött helyezkedik el, infra sugarat bocsát ki. A hõkamerák az infra vörös sugarakat elektromos jelekké alakítják át, ezáltal azok láthatóvá válnak. A testo 875 és 881 hõkamerákkal gyorsan és roncsolásmentesen feltérképezhetõk az anomáliák és az épületek gyenge pontjai. Míg egyéb eljárások kényszerû szétszereléssel és állásidõvel járhatnak, a Testo hõkamerákkal egyetlen pillantás is elegendõ. A testo 875 és 881 mûszerek biztonságosan feltárhatók az energiaveszteségek, ezáltal segítenek az Ön partnerének a drága fûtési költségek megtakarításában. Az új Testo hõkamerák magas termikus érzékenysége révén a legkisebb hõmérsékletkülönbségek is felismerhetõk. A cserélhetõ objektívek gondoskodnak arról, hogy a legnagyobb rugalmassággal és a mindenkori követelményeknek megfelelõen mindig a legoptimálisabb képfelbontás jelenjen meg a kamera kijelzõjén. testo 875 hõkamera A beépített digitális fényképezõgép jelentõsen megkönnyíti a hõkép azonosítását és a dokumentációt. Az épülettermográfia területén egyedülálló a felületi páraeloszlás megjelenítése a penészesedésre hajlamos, veszélyeztetett helyek felderítésével. A Testo hõkamerák segítik az Ön mindennapi munkáját az épülettermográfiás alkalmazások során! 2

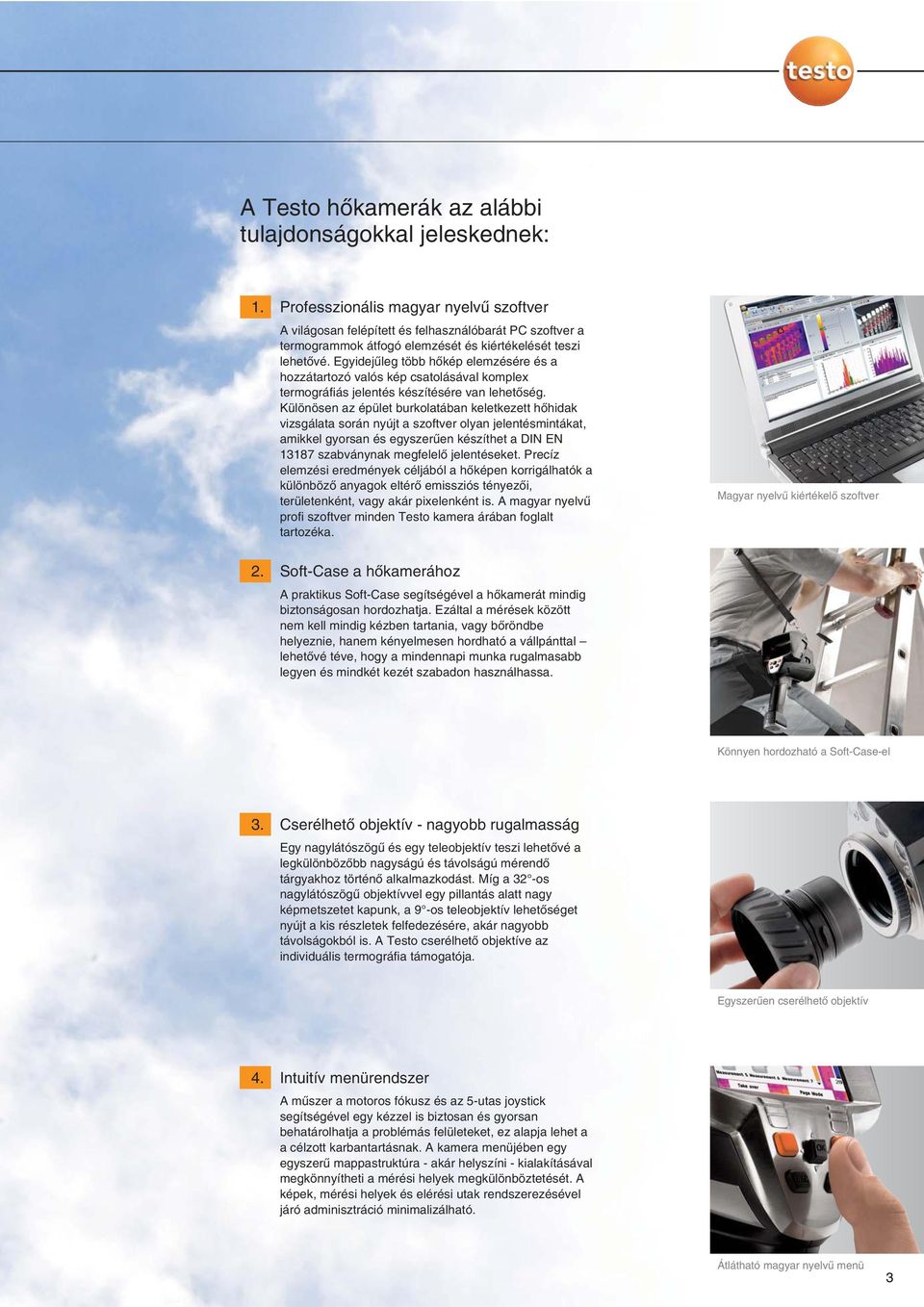

3 A Testo hõkamerák az alábbi tulajdonságokkal jeleskednek: Professzionális magyar nyelvû szoftver A világosan felépített és felhasználóbarát PC szoftver a termogrammok átfogó elemzését és kiértékelését teszi lehetõvé. Egyidejûleg több hõkép elemzésére és a hozzátartozó valós kép csatolásával komplex termográfiás jelentés készítésére van lehetõség. Különösen az épület burkolatában keletkezett hõhidak vizsgálata során nyújt a szoftver olyan jelentésmintákat, amikkel gyorsan és egyszerûen készíthet a DIN EN szabványnak megfelelõ jelentéseket. Precíz elemzési eredmények céljából a hõképen korrigálhatók a különbözõ anyagok eltérõ emissziós tényezõi, területenként, vagy akár pixelenként is. A magyar nyelvû profi szoftver minden Testo kamera árában foglalt tartozéka. Soft-Case a hõkamerához A praktikus Soft-Case segítségével a hõkamerát mindig biztonságosan hordozhatja. Ezáltal a mérések között nem kell mindig kézben tartania, vagy bõröndbe helyeznie, hanem kényelmesen hordható a vállpánttal lehetõvé téve, hogy a mindennapi munka rugalmasabb legyen és mindkét kezét szabadon használhassa. Magyar nyelvû kiértékelõ szoftver Könnyen hordozható a Soft-Case-el 3. Cserélhetõ objektív - nagyobb rugalmasság Egy nagylátószögû és egy teleobjektív teszi lehetõvé a legkülönbözõbb nagyságú és távolságú mérendõ tárgyakhoz történõ alkalmazkodást. Míg a 32 -os nagylátószögû objektívvel egy pillantás alatt nagy képmetszetet kapunk, a 9 -os teleobjektív lehetõséget nyújt a kis részletek felfedezésére, akár nagyobb távolságokból is. A Testo cserélhetõ objektíve az individuális termográfia támogatója. Egyszerûen cserélhetõ objektív 4. Intuitív menürendszer A mûszer a motoros fókusz és az 5-utas joystick segítségével egy kézzel is biztosan és gyorsan behatárolhatja a problémás felületeket, ez alapja lehet a a célzott karbantartásnak. A kamera menüjében egy egyszerû mappastruktúra - akár helyszíni - kialakításával megkönnyítheti a mérési helyek megkülönböztetését. A képek, mérési helyek és elérési utak rendszerezésével járó adminisztráció minimalizálható. Átlátható magyar nyelvû menü 3

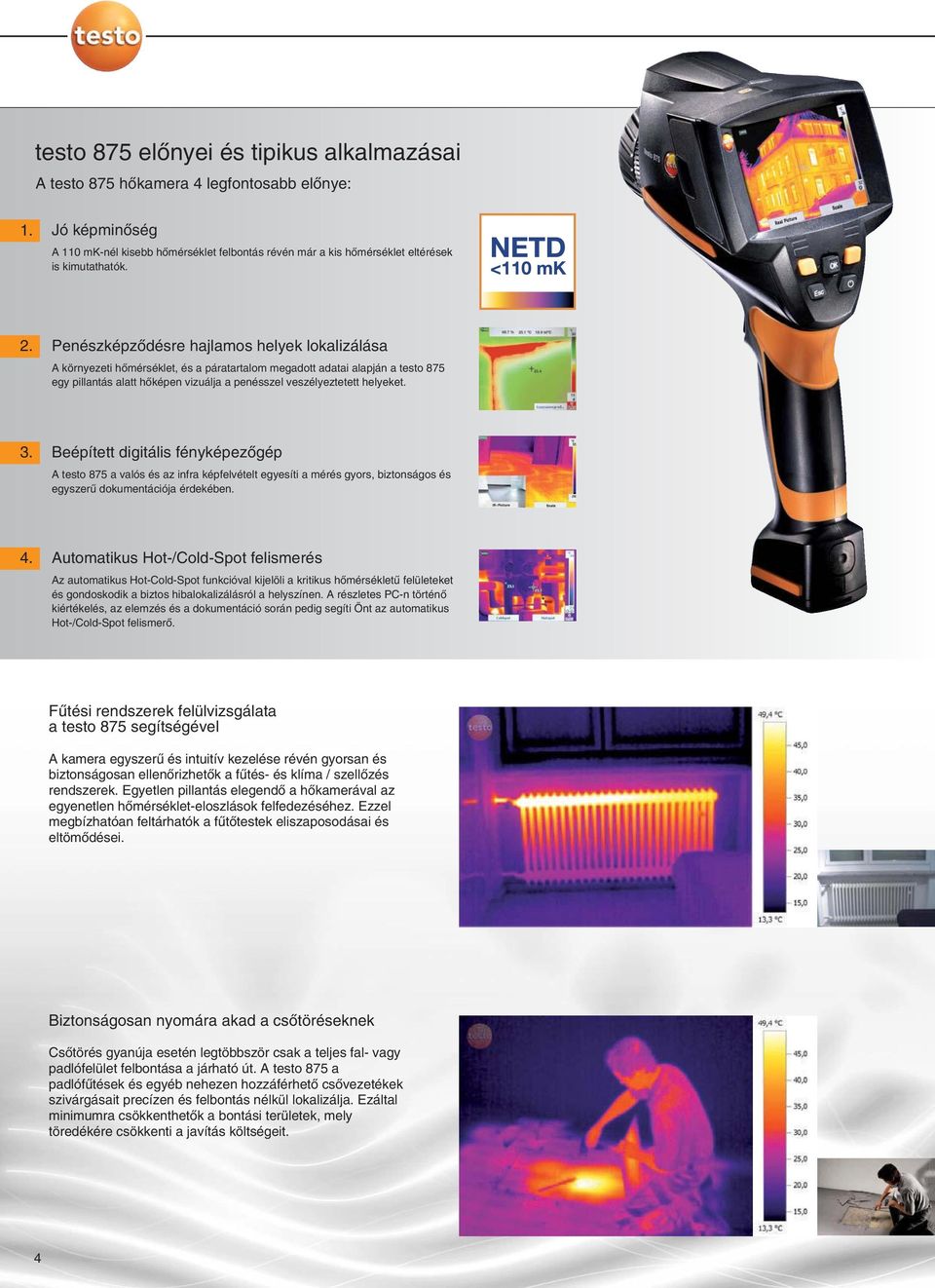

4 testo 875 elõnyei és tipikus alkalmazásai A testo 875 hõkamera 4 legfontosabb elõnye: 1. Jó képminõség A 110 mk-nél kisebb hõmérséklet felbontás révén már a kis hõmérséklet eltérések is kimutathatók. 2. Penészképzõdésre hajlamos helyek lokalizálása A környezeti hõmérséklet, és a páratartalom megadott adatai alapján a testo 875 egy pillantás alatt hõképen vizuálja a penésszel veszélyeztetett helyeket. 3. Beépített digitális fényképezõgép A testo 875 a valós és az infra képfelvételt egyesíti a mérés gyors, biztonságos és egyszerû dokumentációja érdekében. 4. Automatikus Hot-/Cold-Spot felismerés Az automatikus Hot-Cold-Spot funkcióval kijelöli a kritikus hõmérsékletû felületeket és gondoskodik a biztos hibalokalizálásról a helyszínen. A részletes PC-n történõ kiértékelés, az elemzés és a dokumentáció során pedig segíti Önt az automatikus Hot-/Cold-Spot felismerõ. Fûtési rendszerek felülvizsgálata a testo 875 segítségével A kamera egyszerû és intuitív kezelése révén gyorsan és biztonságosan ellenõrizhetõk a fûtés- és klíma / szellõzés rendszerek. Egyetlen pillantás elegendõ a hõkamerával az egyenetlen hõmérséklet-eloszlások felfedezéséhez. Ezzel megbízhatóan feltárhatók a fûtõtestek eliszaposodásai és eltömõdései. Biztonságosan nyomára akad a csõtöréseknek Csõtörés gyanúja esetén legtöbbször csak a teljes fal- vagy padlófelület felbontása a járható út. A testo 875 a padlófûtések és egyéb nehezen hozzáférhetõ csõvezetékek szivárgásait precízen és felbontás nélkül lokalizálja. Ezáltal minimumra csökkenthetõk a bontási területek, mely töredékére csökkenti a javítás költségeit. 4

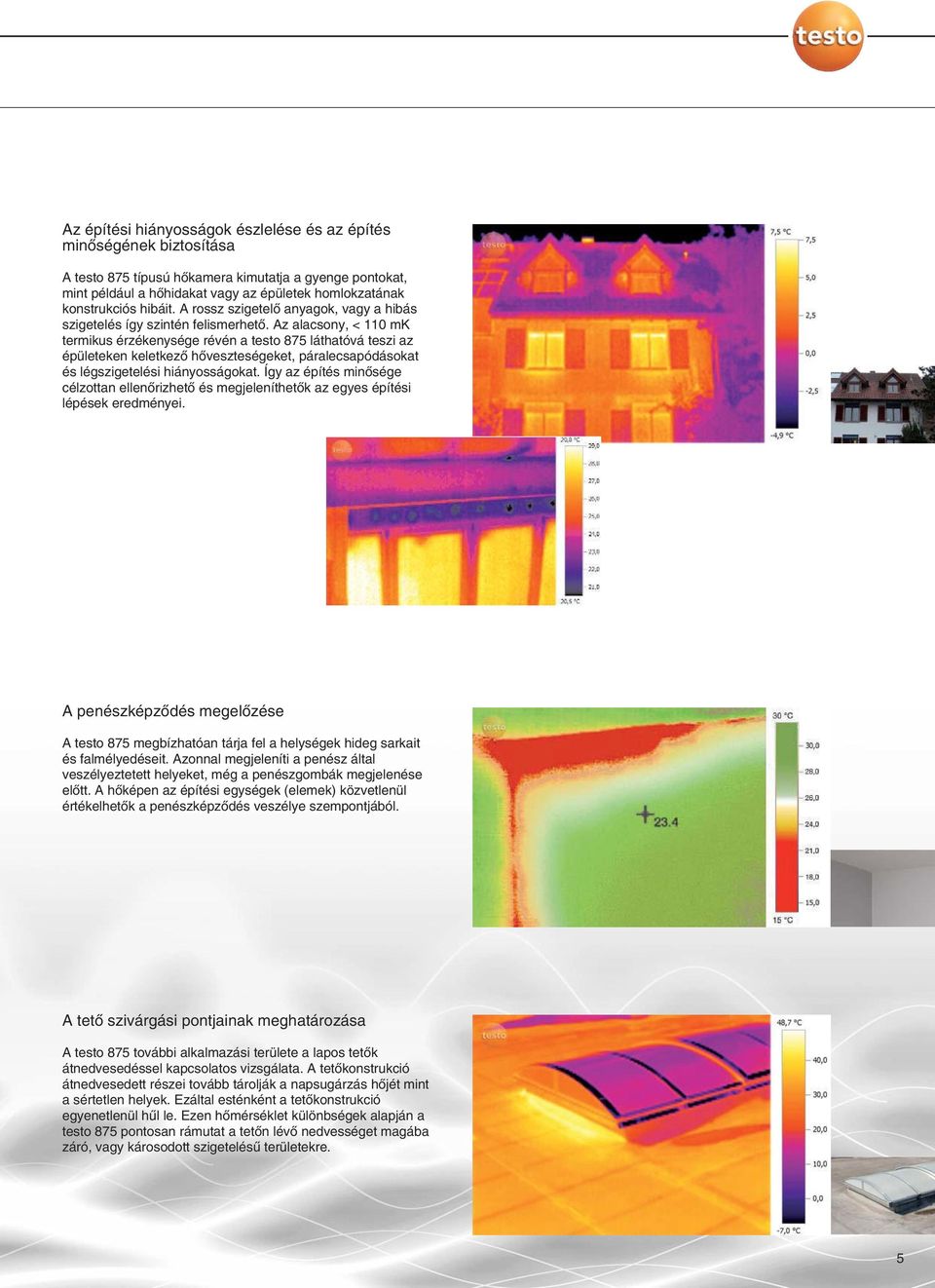

5 Az építési hiányosságok észlelése és az építés minõségének biztosítása A testo 875 típusú hõkamera kimutatja a gyenge pontokat, mint például a hõhidakat vagy az épületek homlokzatának konstrukciós hibáit. A rossz szigetelõ anyagok, vagy a hibás szigetelés így szintén felismerhetõ. Az alacsony, < 110 mk termikus érzékenysége révén a testo 875 láthatóvá teszi az épületeken keletkezõ hõveszteségeket, páralecsapódásokat és légszigetelési hiányosságokat. Így az építés minõsége célzottan ellenõrizhetõ és megjeleníthetõk az egyes építési lépések eredményei. A penészképzõdés megelõzése A testo 875 megbízhatóan tárja fel a helységek hideg sarkait és falmélyedéseit. Azonnal megjeleníti a penész által veszélyeztetett helyeket, még a penészgombák megjelenése elõtt. A hõképen az építési egységek (elemek) közvetlenül értékelhetõk a penészképzõdés veszélye szempontjából. A tetõ szivárgási pontjainak meghatározása A testo 875 további alkalmazási területe a lapos tetõk átnedvesedéssel kapcsolatos vizsgálata. A tetõkonstrukció átnedvesedett részei tovább tárolják a napsugárzás hõjét mint a sértetlen helyek. Ezáltal esténként a tetõkonstrukció egyenetlenül hûl le. Ezen hõmérséklet különbségek alapján a testo 875 pontosan rámutat a tetõn lévõ nedvességet magába záró, vagy károsodott szigetelésû területekre. 5

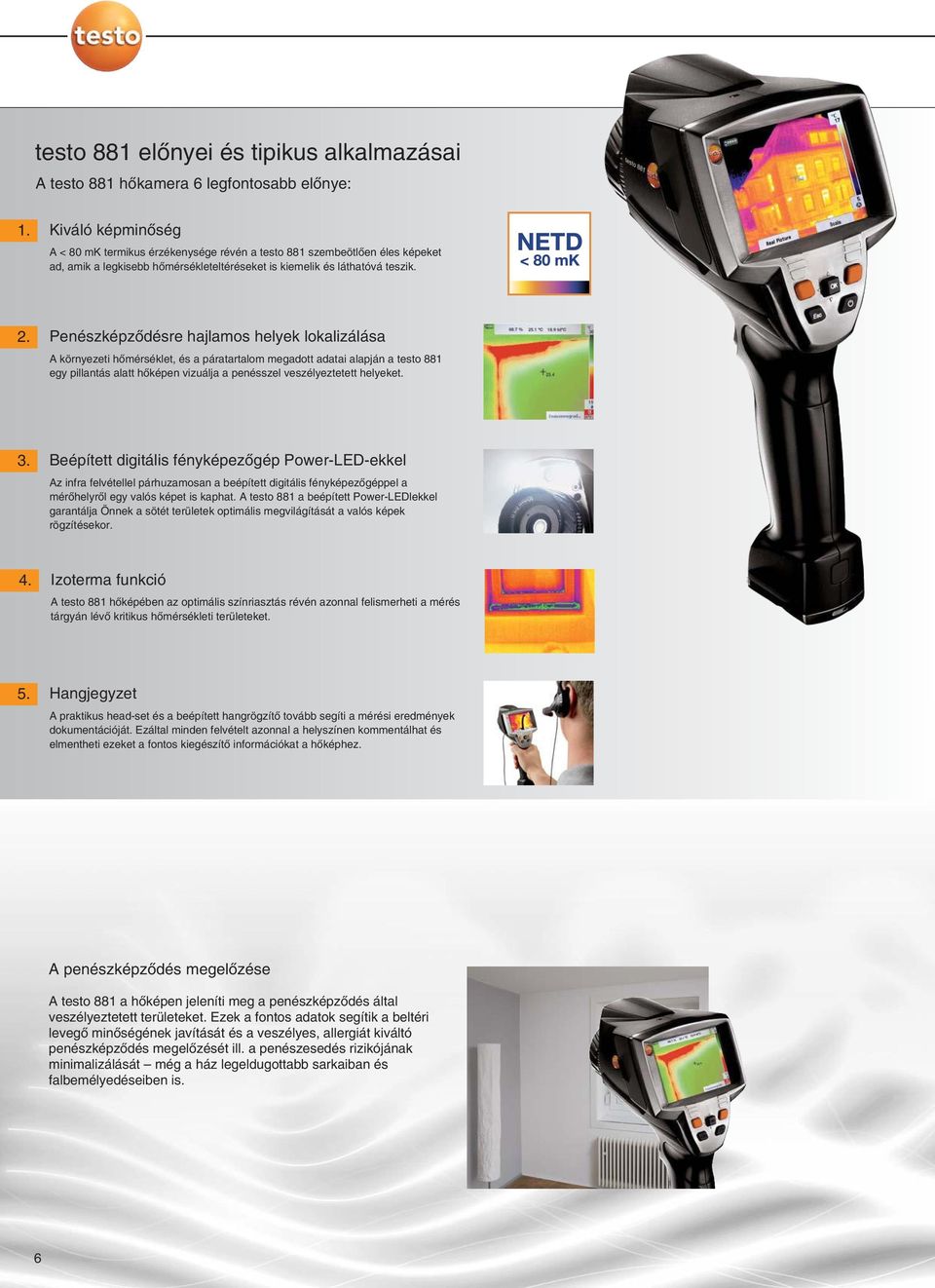

6 testo 881 elõnyei és tipikus alkalmazásai A testo 881 hõkamera 6 legfontosabb elõnye: 1. Kiváló képminõség A < 80 mk termikus érzékenysége révén a testo 881 szembeötlõen éles képeket ad, amik a legkisebb hõmérsékleteltéréseket is kiemelik és láthatóvá teszik. 2. Penészképzõdésre hajlamos helyek lokalizálása A környezeti hõmérséklet, és a páratartalom megadott adatai alapján a testo 881 egy pillantás alatt hõképen vizuálja a penésszel veszélyeztetett helyeket. 3. Beépített digitális fényképezõgép Power-LED-ekkel Az infra felvétellel párhuzamosan a beépített digitális fényképezõgéppel a mérõhelyrõl egy valós képet is kaphat. A testo 881 a beépített Power-LEDlekkel garantálja Önnek a sötét területek optimális megvilágítását a valós képek rögzítésekor. 4. Izoterma funkció A testo 881 hõképében az optimális színriasztás révén azonnal felismerheti a mérés tárgyán lévõ kritikus hõmérsékleti területeket. 5. Hangjegyzet A praktikus head-set és a beépített hangrögzítõ tovább segíti a mérési eredmények dokumentációját. Ezáltal minden felvételt azonnal a helyszínen kommentálhat és elmentheti ezeket a fontos kiegészítõ információkat a hõképhez. A penészképzõdés megelõzése A testo 881 a hõképen jeleníti meg a penészképzõdés által veszélyeztetett területeket. Ezek a fontos adatok segítik a beltéri levegõ minõségének javítását és a veszélyes, allergiát kiváltó penészképzõdés megelõzését ill. a penészesedés rizikójának minimalizálását még a ház legeldugottabb sarkaiban és falbemélyedéseiben is. 6

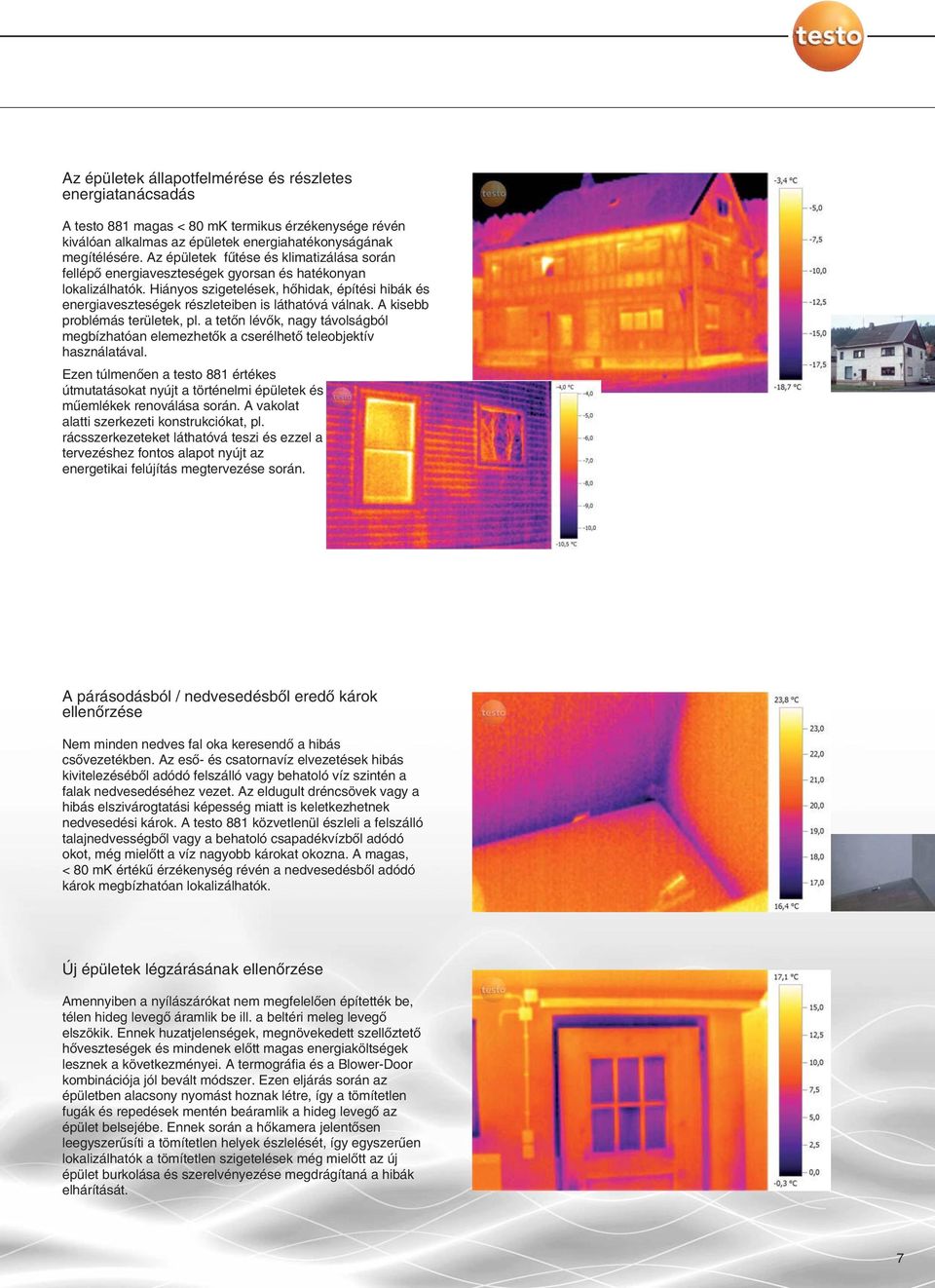

7 Az épületek állapotfelmérése és részletes energiatanácsadás A testo 881 magas < 80 mk termikus érzékenysége révén kiválóan alkalmas az épületek energiahatékonyságának megítélésére. Az épületek fûtése és klimatizálása során fellépõ energiaveszteségek gyorsan és hatékonyan lokalizálhatók. Hiányos szigetelések, hõhidak, építési hibák és energiaveszteségek részleteiben is láthatóvá válnak. A kisebb problémás területek, pl. a tetõn lévõk, nagy távolságból megbízhatóan elemezhetõk a cserélhetõ teleobjektív használatával. Ezen túlmenõen a testo 881 értékes útmutatásokat nyújt a történelmi épületek és mûemlékek renoválása során. A vakolat alatti szerkezeti konstrukciókat, pl. rácsszerkezeteket láthatóvá teszi és ezzel a tervezéshez fontos alapot nyújt az energetikai felújítás megtervezése során. A párásodásból / nedvesedésbõl eredõ károk ellenõrzése Nem minden nedves fal oka keresendõ a hibás csõvezetékben. Az esõ- és csatornavíz elvezetések hibás kivitelezésébõl adódó felszálló vagy behatoló víz szintén a falak nedvesedéséhez vezet. Az eldugult dréncsövek vagy a hibás elszivárogtatási képesség miatt is keletkezhetnek nedvesedési károk. A testo 881 közvetlenül észleli a felszálló talajnedvességbõl vagy a behatoló csapadékvízbõl adódó okot, még mielõtt a víz nagyobb károkat okozna. A magas, < 80 mk értékû érzékenység révén a nedvesedésbõl adódó károk megbízhatóan lokalizálhatók. Új épületek légzárásának ellenõrzése Amennyiben a nyílászárókat nem megfelelõen építették be, télen hideg levegõ áramlik be ill. a beltéri meleg levegõ elszökik. Ennek huzatjelenségek, megnövekedett szellõztetõ hõveszteségek és mindenek elõtt magas energiaköltségek lesznek a következményei. A termográfia és a Blower-Door kombinációja jól bevált módszer. Ezen eljárás során az épületben alacsony nyomást hoznak létre, így a tömítetlen fugák és repedések mentén beáramlik a hideg levegõ az épület belsejébe. Ennek során a hõkamera jelentõsen leegyszerûsíti a tömítetlen helyek észlelését, így egyszerûen lokalizálhatók a tömítetlen szigetelések még mielõtt az új épület burkolása és szerelvényezése megdrágítaná a hibák elhárítását. 7

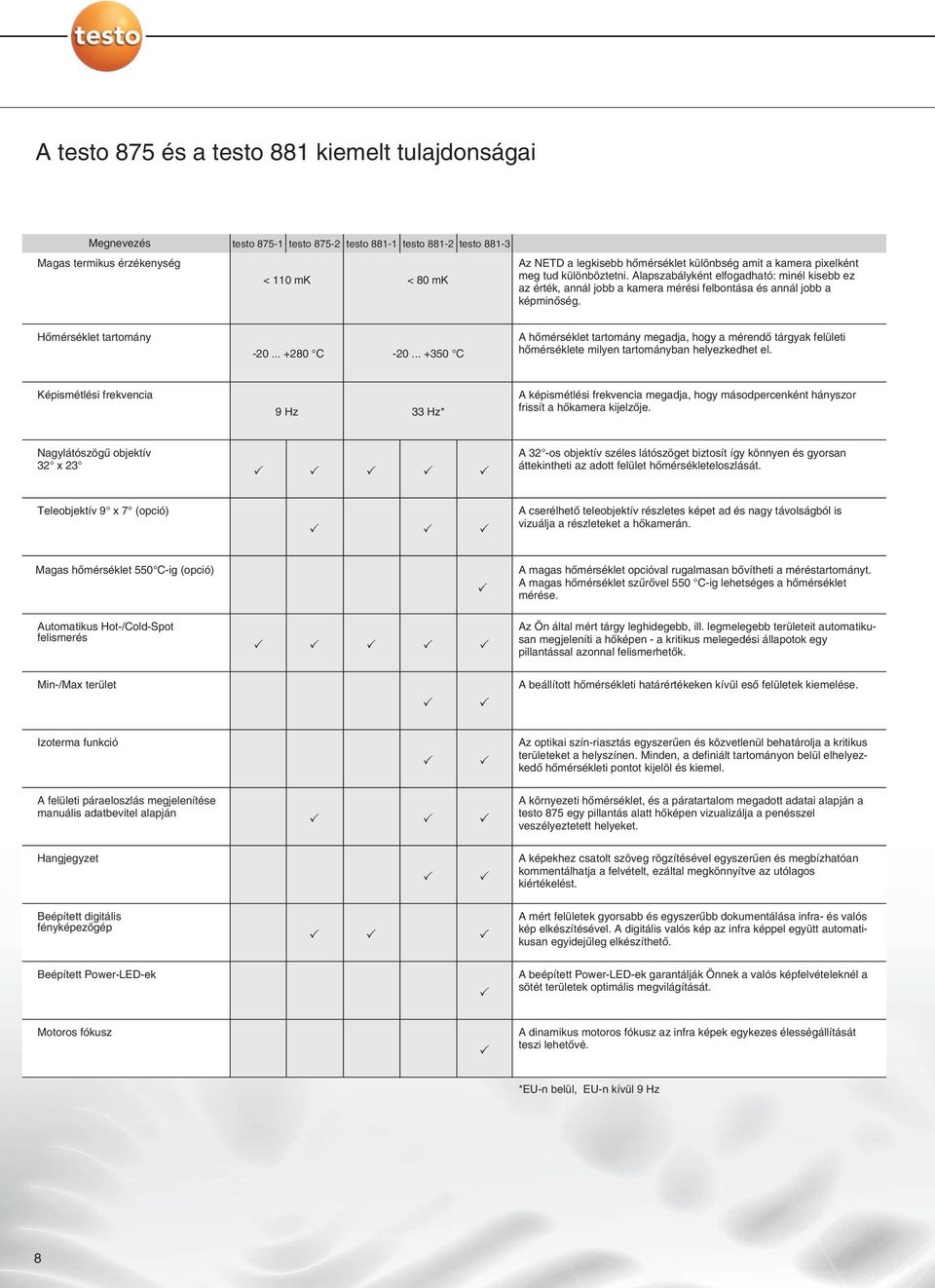

8 A testo 875 és a testo 881 kiemelt tulajdonságai Megnevezés Magas termikus érzékenység testo testo testo testo testo < 110 mk < 80 mk Az NETD a legkisebb hõmérséklet különbség amit a kamera pixelként meg tud különböztetni. Alapszabályként elfogadható: minél kisebb ez az érték, annál jobb a kamera mérési felbontása és annál jobb a képminõség. Hõmérséklet tartomány C C A hõmérséklet tartomány megadja, hogy a mérendõ tárgyak felületi hõmérséklete milyen tartományban helyezkedhet el. Képismétlési frekvencia 9 Hz 33 Hz* A képismétlési frekvencia megadja, hogy másodpercenként hányszor frissít a hõkamera kijelzõje. Nagylátószögû objektív 32 x 23 A 32 -os objektív széles látószöget biztosít így könnyen és gyorsan áttekintheti az adott felület hõmérsékleteloszlását. Teleobjektív 9 x 7 (opció) A cserélhetõ teleobjektív részletes képet ad és nagy távolságból is vizuálja a részleteket a hõkamerán. Magas hõmérséklet 550 C-ig (opció) A magas hõmérséklet opcióval rugalmasan bõvítheti a méréstartományt. A magas hõmérséklet szûrõvel 550 C-ig lehetséges a hõmérséklet mérése. Automatikus Hot-/Cold-Spot felismerés Az Ön által mért tárgy leghidegebb, ill. legmelegebb területeit automatikusan megjeleníti a hõképen - a kritikus melegedési állapotok egy pillantással azonnal felismerhetõk. Min-/Max terület A beállított hõmérsékleti határértékeken kívül esõ felületek kiemelése. Izoterma funkció Az optikai szín-riasztás egyszerûen és közvetlenül behatárolja a kritikus területeket a helyszínen. Minden, a definiált tartományon belül elhelyezkedõ hõmérsékleti pontot kijelöl és kiemel. A felületi páraeloszlás megjelenítése manuális adatbevitel alapján A környezeti hõmérséklet, és a páratartalom megadott adatai alapján a testo 875 egy pillantás alatt hõképen vizualizálja a penésszel veszélyeztetett helyeket. Hangjegyzet A képekhez csatolt szöveg rögzítésével egyszerûen és megbízhatóan kommentálhatja a felvételt, ezáltal megkönnyítve az utólagos kiértékelést. Beépített digitális fényképezõgép A mért felületek gyorsabb és egyszerûbb dokumentálása infra- és valós kép elkészítésével. A digitális valós kép az infra képpel együtt automatikusan egyidejûleg elkészíthetõ. Beépített Power-LED-ek A beépített Power-LED-ek garantálják Önnek a valós képfelvételeknél a sötét területek optimális megvilágítását. Motoros fókusz A dinamikus motoros fókusz az infra képek egykezes élességállítását teszi lehetõvé. *EU-n belül, EU-n kívül 9 Hz 8

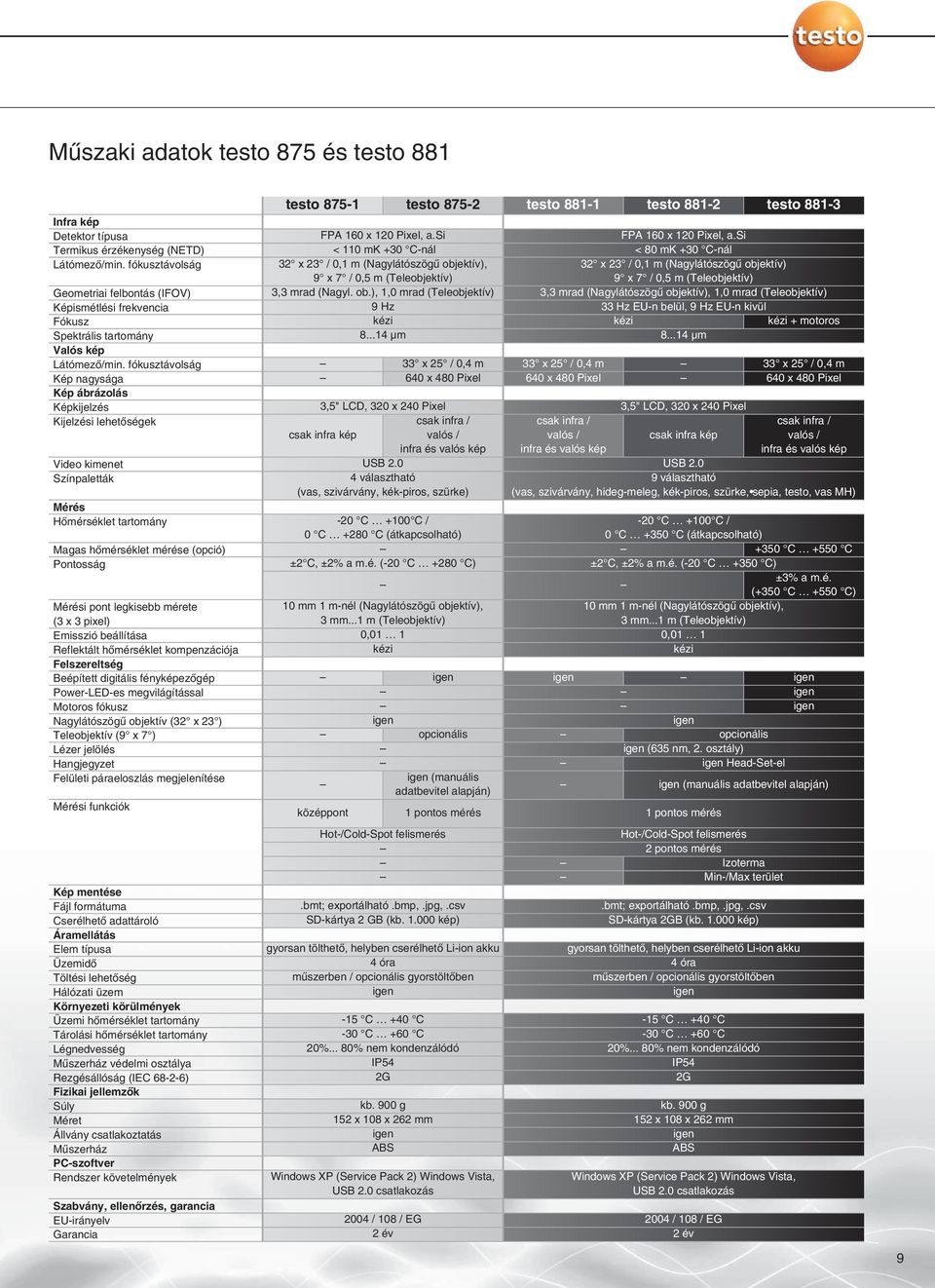

9 Mûszaki adatok testo 875 és testo 881 Infra kép Detektor típusa Termikus érzékenység (NETD) Látómezõ/min. fókusztávolság Geometriai felbontás (IFOV) Képismétlési frekvencia Fókusz Spektrális tartomány Valós kép Látómezõ/min. fókusztávolság Kép nagysága Kép ábrázolás Képkijelzés Kijelzési lehetõségek Video kimenet Színpaletták Mérés Hõmérséklet tartomány Magas hõmérséklet mérése (opció) Pontosság Mérési pont legkisebb mérete (3 x 3 pixel) Emisszió beállítása Reflektált hõmérséklet kompenzációja Felszereltség Beépített digitális fényképezõgép Power-LED-es megvilágítással Motoros fókusz Nagylátószögû objektív (32 x 23 ) Teleobjektív (9 x 7 ) Lézer jelölés Hangjegyzet Felületi páraeloszlás megjelenítése Mérési funkciók Kép mentése Fájl formátuma Cserélhetõ adattároló Áramellátás Elem típusa Üzemidõ Töltési lehetõség Hálózati üzem Környezeti körülmények Üzemi hõmérséklet tartomány Tárolási hõmérséklet tartomány Légnedvesség Mûszerház védelmi osztálya Rezgésállóság (IEC ) Fizikai jellemzõk Súly Méret Állvány csatlakoztatás Mûszerház PC-szoftver Rendszer követelmények Szabvány, ellenõrzés, garancia EU-irányelv Garancia testo testo testo testo testo FPA 160 x 120 Pixel, a.si FPA 160 x 120 Pixel, a.si < 110 mk +30 C-nál < 80 mk +30 C-nál 32 x 23 / 0,1 m (Nagylátószögû objektív), 32 x 23 / 0,1 m (Nagylátószögû objektív) 9 x 7 / 0,5 m (Teleobjektív) 9 x 7 / 0,5 m (Teleobjektív) 3,3 mrad (Nagyl. ob.), 1,0 mrad (Teleobjektív) 3,3 mrad (Nagylátószögû objektív), 1,0 mrad (Teleobjektív) 9 Hz 33 Hz EU-n belül, 9 Hz EU-n kivül kézi kézi kézi + motoros µm µm 33 x 25 / 0,4 m 33 x 25 / 0,4 m 33 x 25 / 0,4 m 640 x 480 Pixel 640 x 480 Pixel 640 x 480 Pixel 3,5" LCD, 320 x 240 Pixel 3,5" LCD, 320 x 240 Pixel csak infra kép csak infra / valós / infra és valós kép csak infra / valós / infra és valós kép csak infra kép USB 2.0 USB választható (vas, szivárvány, kék-piros, szürke) csak infra / valós / infra és valós kép 9 választható (vas, szivárvány, hideg-meleg, kék-piros, szürke, sepia, testo, vas MH) -20 C +100 C / -20 C +100 C / 0 C +280 C (átkapcsolható) 0 C +350 C (átkapcsolható) +350 C +550 C ±2 C, ±2% a m.é. (-20 C +280 C) ±2 C, ±2% a m.é. (-20 C +350 C) ±3% a m.é. (+350 C +550 C) 10 mm 1 m-nél (Nagylátószögû objektív), 10 mm 1 m-nél (Nagylátószögû objektív), 3 mm...1 m (Teleobjektív) 3 mm...1 m (Teleobjektív) 0,01 1 0,01 1 kézi kézi opcionális opcionális (635 nm, 2. osztály) Head-Set-el (manuális adatbevitel alapján) (manuális adatbevitel alapján) középpont 1 pontos mérés 1 pontos mérés Hot-/Cold-Spot felismerés.bmt; exportálható.bmp,.jpg,.csv SD-kártya 2 GB (kb kép) Hot-/Cold-Spot felismerés 2 pontos mérés Izoterma Min-/Max terület.bmt; exportálható.bmp,.jpg,.csv SD-kártya 2GB (kb kép) gyorsan tölthetõ, helyben cserélhetõ Li-ion akku gyorsan tölthetõ, helyben cserélhetõ Li-ion akku 4 óra 4 óra mûszerben / opcionális gyorstöltõben mûszerben / opcionális gyorstöltõben -15 C +40 C -15 C +40 C -30 C +60 C -30 C +60 C 20%... 80% nem kondenzálódó 20%... 80% nem kondenzálódó IP54 IP54 2G 2G kb. 900 g kb. 900 g 152 x 108 x 262 mm 152 x 108 x 262 mm ABS ABS Windows XP (Service Pack 2) Windows Vista, USB 2.0 csatlakozás Windows XP (Service Pack 2) Windows Vista, USB 2.0 csatlakozás 2004 / 108 / EG 2004 / 108 / EG 2 év 2 év 9

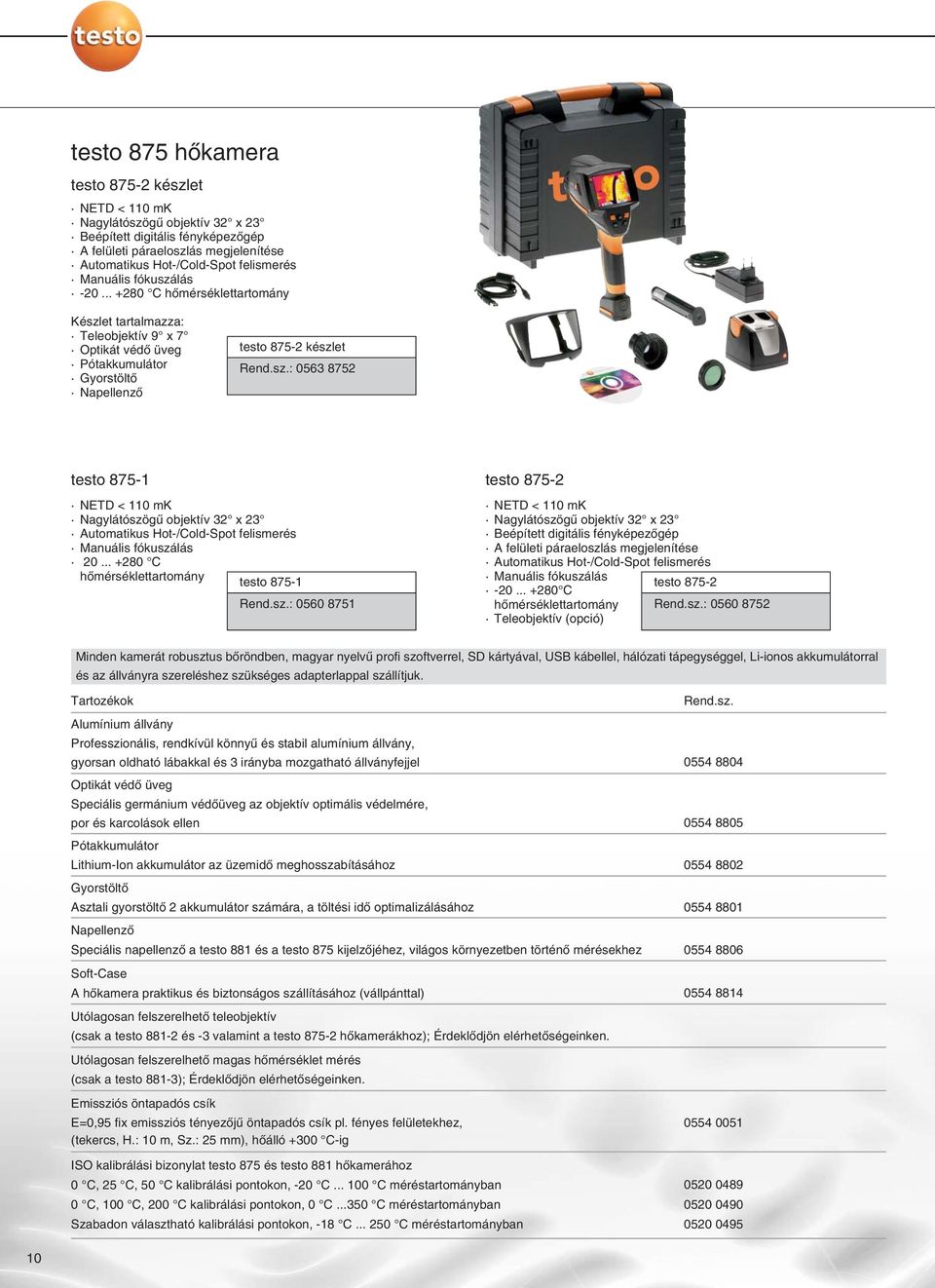

10 testo 875 hõkamera testo készlet NETD < 110 mk Beépített digitális fényképezõgép A felületi páraeloszlás megjelenítése Manuális fókuszálás C hõmérséklettartomány Készlet tartalmazza: Teleobjektív 9 x 7 Optikát védõ üveg Pótakkumulátor Gyorstöltõ Napellenzõ testo készlet Rend.sz.: testo NETD < 110 mk Manuális fókuszálás C hõmérséklettartomány testo Rend.sz.: testo NETD < 110 mk Beépített digitális fényképezõgép A felületi páraeloszlás megjelenítése Manuális fókuszálás testo C hõmérséklettartomány Rend.sz.: Teleobjektív (opció) Minden kamerát robusztus bõröndben, magyar nyelvû profi szoftverrel, SD kártyával, USB kábellel, hálózati tápegységgel, Li-ionos akkumulátorral és az állványra szereléshez szükséges adapterlappal szállítjuk. Tartozékok Alumínium állvány Professzionális, rendkívül könnyû és stabil alumínium állvány, gyorsan oldható lábakkal és 3 irányba mozgatható állványfejjel Optikát védõ üveg Speciális germánium védõüveg az objektív optimális védelmére, por és karcolások ellen Pótakkumulátor Lithium-Ion akkumulátor az üzemidõ meghosszabításához Gyorstöltõ Asztali gyorstöltõ 2 akkumulátor számára, a töltési idõ optimalizálásához Napellenzõ Speciális napellenzõ a testo 881 és a testo 875 kijelzõjéhez, világos környezetben történõ mérésekhez Soft-Case Emissziós öntapadós csík E=0,95 fix emissziós tényezõjû öntapadós csík pl. fényes felületekhez, (tekercs, H.: 10 m, Sz.: 25 mm), hõálló +300 C-ig ISO kalibrálási bizonylat testo 875 és testo 881 hõkamerához Rend.sz. A hõkamera praktikus és biztonságos szállításához (vállpánttal) Utólagosan felszerelhetõ teleobjektív (csak a testo és -3 valamint a testo hõkamerákhoz); Érdeklõdjön elérhetõségeinken. Utólagosan felszerelhetõ magas hõmérséklet mérés (csak a testo 881-3); Érdeklõdjön elérhetõségeinken C, 25 C, 50 C kalibrálási pontokon, -20 C C méréstartományban C, 100 C, 200 C kalibrálási pontokon, 0 C C méréstartományban Szabadon választható kalibrálási pontokon, -18 C C méréstartományban

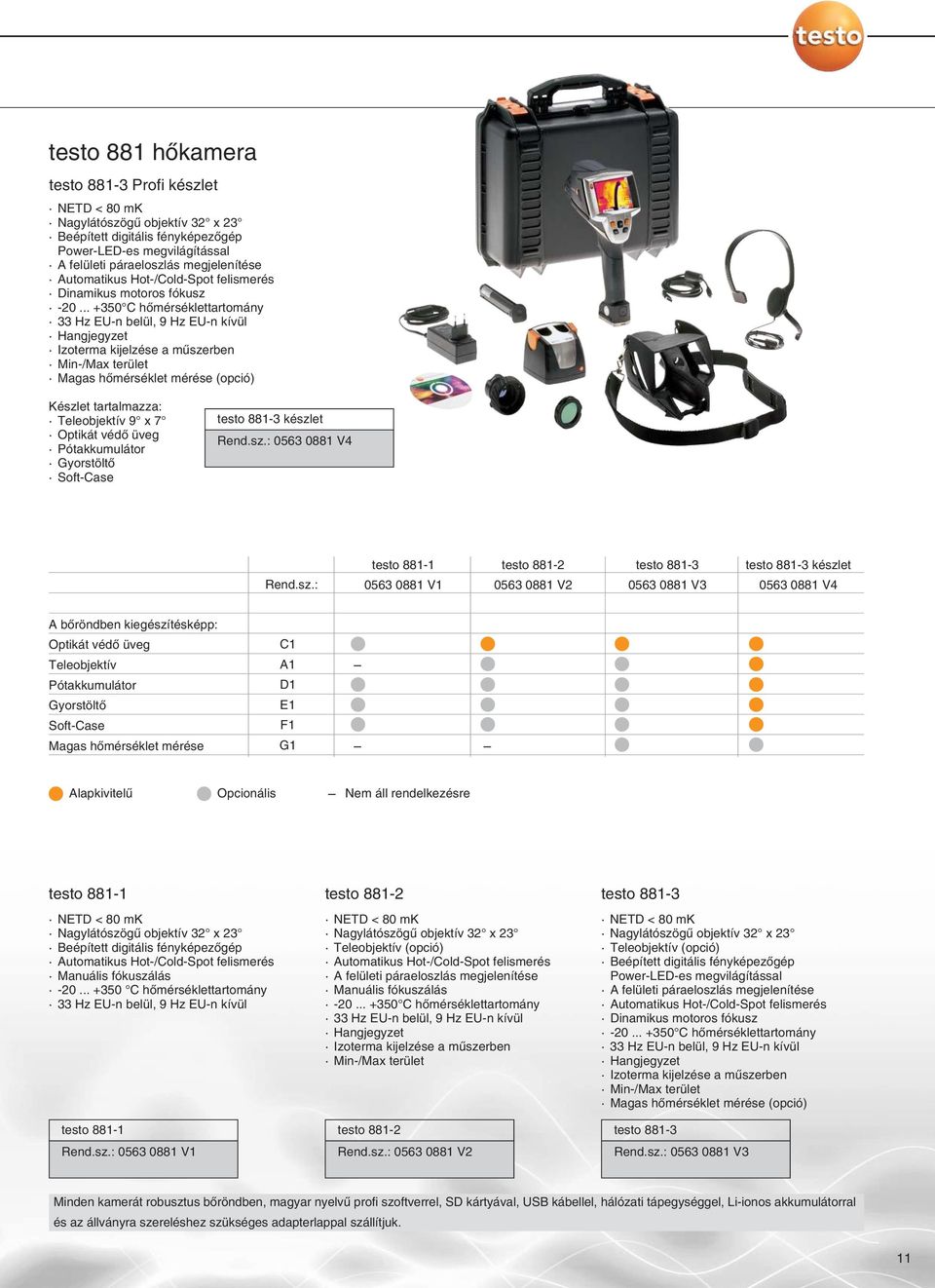

11 testo 881 hõkamera testo Profi készlet NETD < 80 mk Beépített digitális fényképezõgép Power-LED-es megvilágítással A felületi páraeloszlás megjelenítése Dinamikus motoros fókusz C hõmérséklettartomány 33 Hz EU-n belül, 9 Hz EU-n kívül Hangjegyzet Izoterma kijelzése a mûszerben Min-/Max terület Magas hõmérséklet mérése (opció) Készlet tartalmazza: Teleobjektív 9 x 7 Optikát védõ üveg Pótakkumulátor Gyorstöltõ Soft-Case testo készlet Rend.sz.: V4 Rend.sz.: testo V1 testo V2 testo V3 testo készlet V4 A bõröndben kiegészítésképp: Optikát védõ üveg Teleobjektív Pótakkumulátor Gyorstöltõ Soft-Case Magas hõmérséklet mérése C1 A1 D1 E1 F1 G1 Alapkivitelû Opcionális Nem áll rendelkezésre testo NETD < 80 mk Beépített digitális fényképezõgép Manuális fókuszálás C hõmérséklettartomány 33 Hz EU-n belül, 9 Hz EU-n kívül testo Rend.sz.: V1 testo NETD < 80 mk Teleobjektív (opció) A felületi páraeloszlás megjelenítése Manuális fókuszálás C hõmérséklettartomány 33 Hz EU-n belül, 9 Hz EU-n kívül Hangjegyzet Izoterma kijelzése a mûszerben Min-/Max terület testo Rend.sz.: V2 testo NETD < 80 mk Teleobjektív (opció) Beépített digitális fényképezõgép Power-LED-es megvilágítással A felületi páraeloszlás megjelenítése Dinamikus motoros fókusz C hõmérséklettartomány 33 Hz EU-n belül, 9 Hz EU-n kívül Hangjegyzet Izoterma kijelzése a mûszerben Min-/Max terület Magas hõmérséklet mérése (opció) testo Rend.sz.: V3 Minden kamerát robusztus bõröndben, magyar nyelvû profi szoftverrel, SD kártyával, USB kábellel, hálózati tápegységgel, Li-ionos akkumulátorral és az állványra szereléshez szükséges adapterlappal szállítjuk. 11
