Hőkamerás mérések szerepe az energiamegtakarításban

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Hőkamerás mérések szerepe az energiamegtakarításban"

Donát Bakos
8 évvel ezelőtt
Látták:

1 Hőkamerás mérések szerepe az energiamegtakarításban Bárczy Tamás Energiamegtakarítási lehetőségek az ingatlangazdálkodásban Budapest,

Energiamegtakarítás fontossága Magyarországon az összes felhasznált energia 40-60%-a megy ingatlanokra Az ingatlanokban felhasznált energia 30-70%-a megy el fűtésre/hűtésre klimatizálás költségeinek

2 Energiamegtakarítás fontossága Magyarországon az összes felhasznált energia 40-60%-a megy ingatlanokra Az ingatlanokban felhasznált energia 30-70%-a megy el fűtésre/hűtésre klimatizálás költségeinek csökkentési lehetőségei hőszigetelés (a hőenergia felületen keresztül távozik) belső hőmérséklet emelése/csökkentése ( T csökkentése) fűtéskorszerűsítés (jobb hatásfok) alternatív energiaforrások bevonása (olcsóbb energia) korszerű szellőztetés (kisebb veszteség) stb.

hőszigetelés (a hőenergia felületen keresztül távozik) belső hőmérséklet emelése/csökkentése ( T csökkentése)

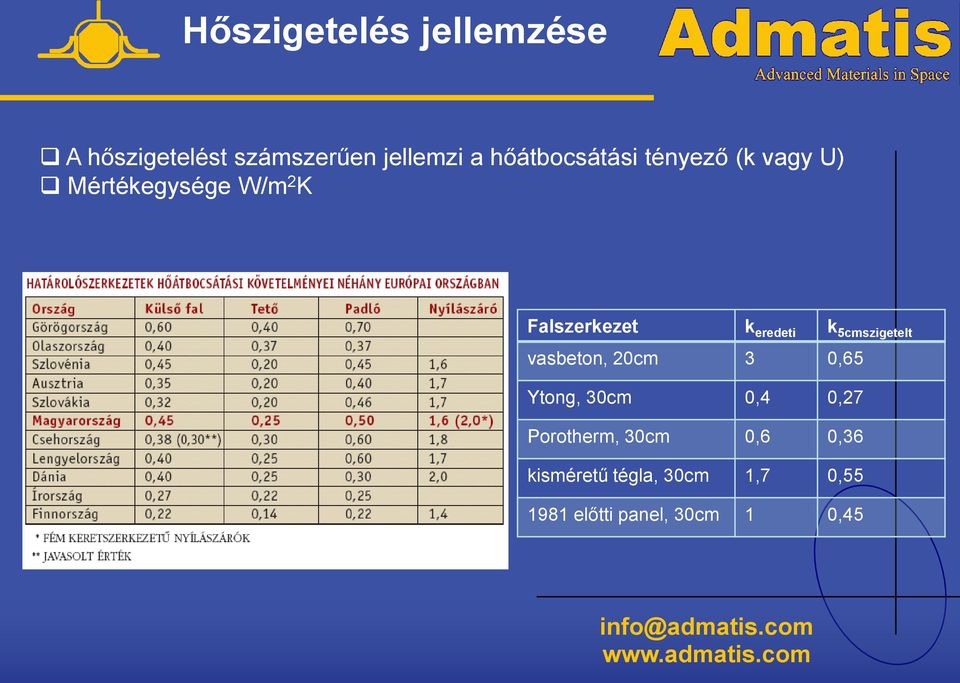

Hőszigetelés jellemzése A hőszigetelést számszerűen jellemzi a hőátbocsátási tényező (k vagy U) Mértékegysége W/m 2 K Falszerkezet k eredeti k

3 Hőszigetelés jellemzése A hőszigetelést számszerűen jellemzi a hőátbocsátási tényező (k vagy U) Mértékegysége W/m 2 K Falszerkezet k eredeti k 5cmszigetelt vasbeton, 20cm 3 0,65 Ytong, 30cm 0,4 0,27 Porotherm, 30cm 0,6 0,36 kisméretű tégla, 30cm 1,7 0, előtti panel, 30cm 1 0,45

eredeti k 5cmszigetelt vasbeton, 20cm 3 0,65 Ytong, 30cm 0,4 0,27

4 Hőszigetelés mérése Laboratóriumban Hőkamerával (és hőárammérővel) Kiszámítása: α i k 1 i N j 1 1 d j 1 j e T T lb T fb λ α e T fk T lk A k meghatározható hőmérsékletméréseken keresztül, hőkamera segítségével! Fal d x

amely 300.000 pontban tartalmazza a hőmérsékletet Színes kép, amely 300.

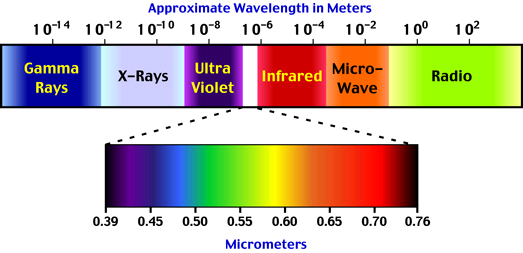

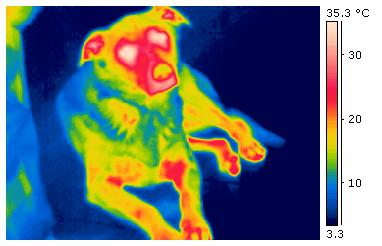

5 Az IR mérés elmélete Látható fény IR sugárzás Hullámhossz 0,4 0,8 μm 7 13 μm Érzékelés visszavert emittált Információ szín hőmérséklet Felbontás (detector) Akár 10 Mpixel 640x480 0,3 Mpixel Mátrix, amely pontban tartalmazza a hőmérsékletet Színes kép, amely pontban jeleníti meg a hőmérsékletet Minden szín megfelel egy hőmérsékletnek Mátrix, amely pontban tartalmazza a sugárzási értékeket

6 Adinf eszközparkja FLIR S65 (hordozható kamera) 7,5 13 μm detektor o C mérési tartomány 0,08 o C felbontás 640 x 480 pixel képméret 50/60 kép másodpercenként valósidejű megjelenítés, számítógépről is vezérelhető 2 kg, kompakt 100mm x 120mm x 220mm külső méret USB, FireWire, IrDA, Bluetooth csatlakozások egyszerre készít infravörös és látható fényű, optikai képet FLIR A40M (dobozos, telepíthető, ipari kamera) o C mérési tartomány 6,25 50/60 kép másodpercenként csak számítógépről vezérelhető 2 kg, kompakt 100mm x 120mm x 220mm külső méret USB, FireWire csatlakozások Impac (folthőmérő) Kyoto Electronics hőárammérő Testo hő-, nedvesség-, páratartalommérő

infravörös és látható fényű, optikai képet FLIR A40M (dobozos, telepíthető, ipari kamera) -40 2000 o C mérési tartomány 6,25 50/60 kép másodpercenként csak

7 AdInf szolgáltatásai I. Hőképek elemzése tetszőleges hőmérsékletskála izotermák pontbeli hőmérsékletek vonalmenti hőmérsékleteloszlások a távolság függvényében különböző területeken belüli min., max., átlag hőmérséklet területeken belüli hőmérsékleteloszlások egyéni függvények megadása referenciahőmérséklettől való eltérések kijelzése minden ponthoz, vonalhoz, területhez külön emissziós tényező megadása 15-féle színpaletta és ezek inverzei Hővideó elemzése képkockánkénti elemzési lehetőség pontbeli hőmérsékletek időbeli lefutása területek min., max., átlag hőmérsékletének időbeli lefutása képek összehasonlítása (egy videó minden képének kivonása egy másik, adott képből, illetve egy videó minden képének az előtte levőből való kivonása)

, átlag hőmérséklet területeken belüli hőmérsékleteloszlások egyéni függvények megadása referenciahőmérséklettől való eltérések kijelzése minden ponthoz, vonalhoz, területhez külön

8 AdInf szolgáltatásai II. Ingatlanok hőszigeteltségi állapotának felmérése A főbb elemek állapota (alap, falak, tető, nyílászárók) Hol vannak az ingatlan kritikus helyei (hőhídjai)? Határolószerkezetek k értékének meghatározása Határolószerkezetek felületének meghatározása Összes energiafelhasználás becslése A határolószerkezetek cseréjével, felújításával elérhető energiamegtakarítás számítása Felület, U eredeti, U előírás, 5cm szigetelés 8cm szigetelés 10cm szigetelés 12cm szigetelés csere csere m 2 W/m 2 K W/m 2 K U, W/m 2 K e, % U, W/m 2 K e, % U, W/m 2 K e, % U, W/m 2 K e, % U, W/m 2 K e, % U, W/m2K e, % Fal (külső, vakolt) 500 2,80 0,45 0,62 8,17 0,42 8,91 0,35 9,19 0,30 9, Fal (külső, fával burkolt) 630 0,75 0,45 0,39 6,40 0,30 7,94 0,26 8,63 0,23 9, Padlásfödém 800 1,30 0,30 0,50 10,40 0,36 12,14 0,31 12,85 0,27 13, Terasz 900 1,10 0,25 0,46 10,95 0,34 13,00 0,29 13,87 0,26 14, Vakablakok 280 1,00 0,45 0,44 3,27 0,33 3,92 0,29 4,20 0,25 4, Nyílászárók ,20 1, ,10 17,33 1,4 12,61 Összesen Szükség van-e utólagos hőszigetelésre? Mikor térül meg? Ingatlanokon elvégzett hőszigetelési munkák ellenőrzése Beépítették az ígért anyagokat? Jó helyre építették be? Nem maradtak-e hőhidak? Az utólagos hőszigetelés mennyire hatékony? Garancia ellenőrzése a beépített anyagokra, elvégzett munkára.

energiamegtakarítás számítása Felület, U eredeti, U előírás, 5cm szigetelés 8cm szigetelés 10cm szigetelés 12cm szigetelés csere csere m 2 W/m 2 K W/m 2 K U, W/m 2 K e, % U, W/m 2 K e, % U, W/m 2 K

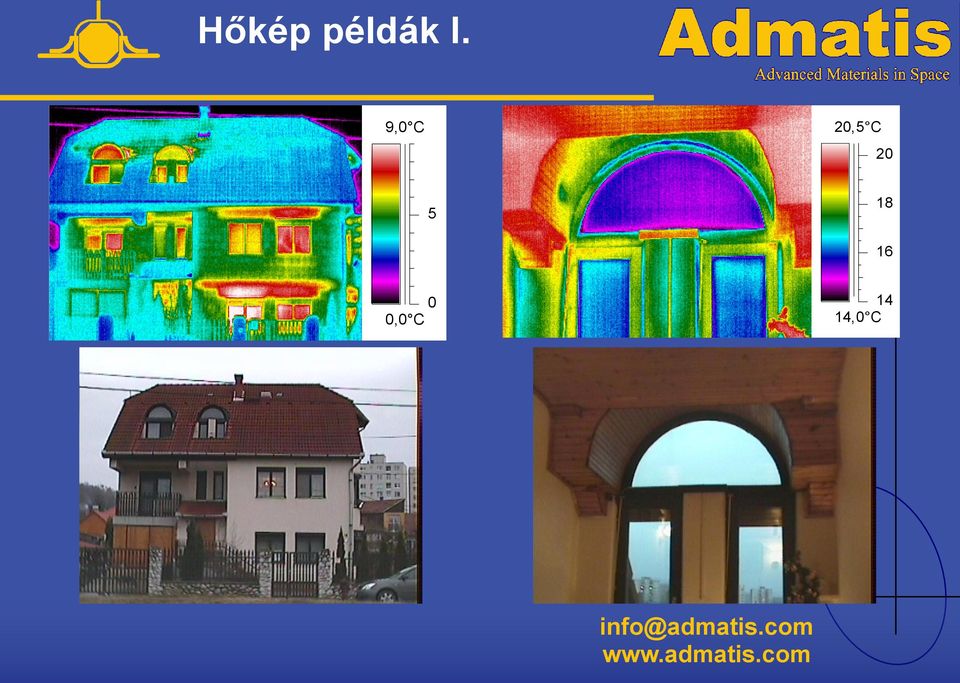

9 Hőkép példák I. 9,0 C 20,5 C ,0 C 14 14,0 C

10 Hőkép példák II.

11 Hőkép példák III.

12 Hőkép példák IV.

13 Hőkép példák V.

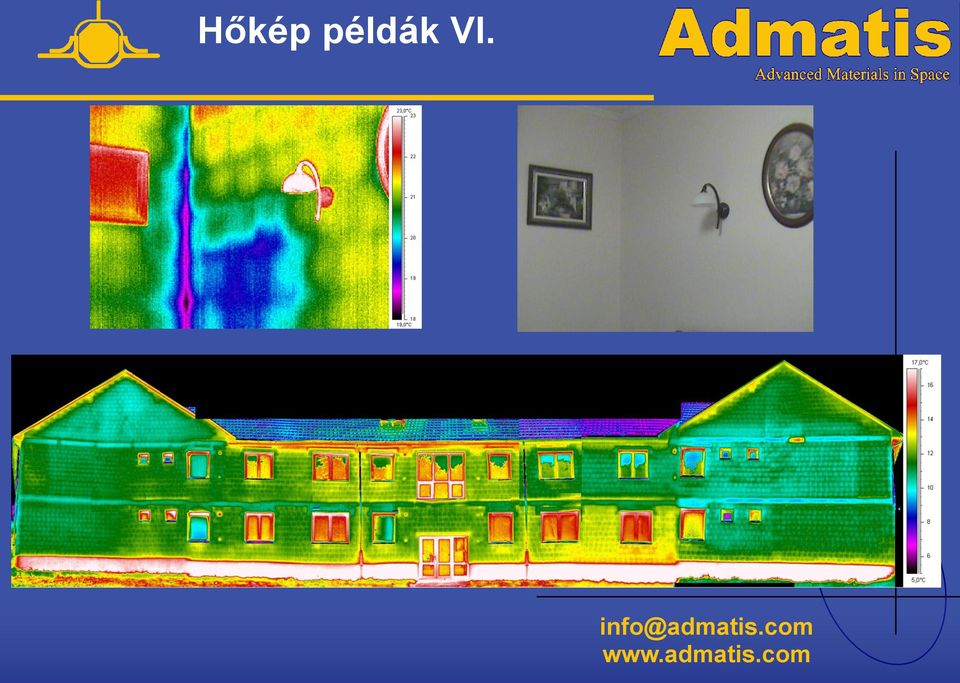

14 Hőkép példák VI.

15 Hőkép példák VII.

16 Hőkép példák VIII.

17 Adinf referenciái Lakossági megrendelés több, mint 60 ház/lakás 140 lakásos lakópark (Budapest) felújítás előtt állók, elégedetlen felújítók, elégedetlen lakásvásárlók, lakásvásárlás előtt állók, fűtésvezetéket keresők, penészedők Közületi megrendelés szálloda (Mátrafüred) 168 lakásos lakótömb (Budapest) kastélyiskola (Girincs) Ipari megrendelés hőkezelő kemencék hőszigetelésének vizsgálata (Mosonmagyaróvár) hűtőház vizsgálata (Albertirsa) távhőszolgáltató (Miskolc) Tudományos megrendelés Fémhabok felületének vizsgálata (Berlini Egyetem, Hahn-Maitner Institut) Kemence vizsgálata (Széchenyi István Egyetem) Tribológiai vizsgálatok (Miskolci Egyetem) Rovarok a talajban (MTA Talajtani Kutatóintézet)

megrendelés hőkezelő kemencék hőszigetelésének vizsgálata (Mosonmagyaróvár) hűtőház vizsgálata (Albertirsa) távhőszolgáltató (Miskolc) Tudományos megrendelés Fémhabok

18 Admatis bemutatása 2000-ben alakult fő profilja a K+F Miskolci székhely alkalmazottak mérnökök, fizikusok, technikusok Űrtechnika Fémhab Közép-Kelet Európából egyedüliként önálló űrkísérlet az ISS Columbus moduljában. Saját tudományos cél és saját hardver. Műhold alkatrészek. Hőkép Magyar konzorcium vezetőjeként új alakos fémhab technológia fejlesztése.

önálló űrkísérlet az ISS Columbus moduljában. Saját tudományos cél és saját hardver.

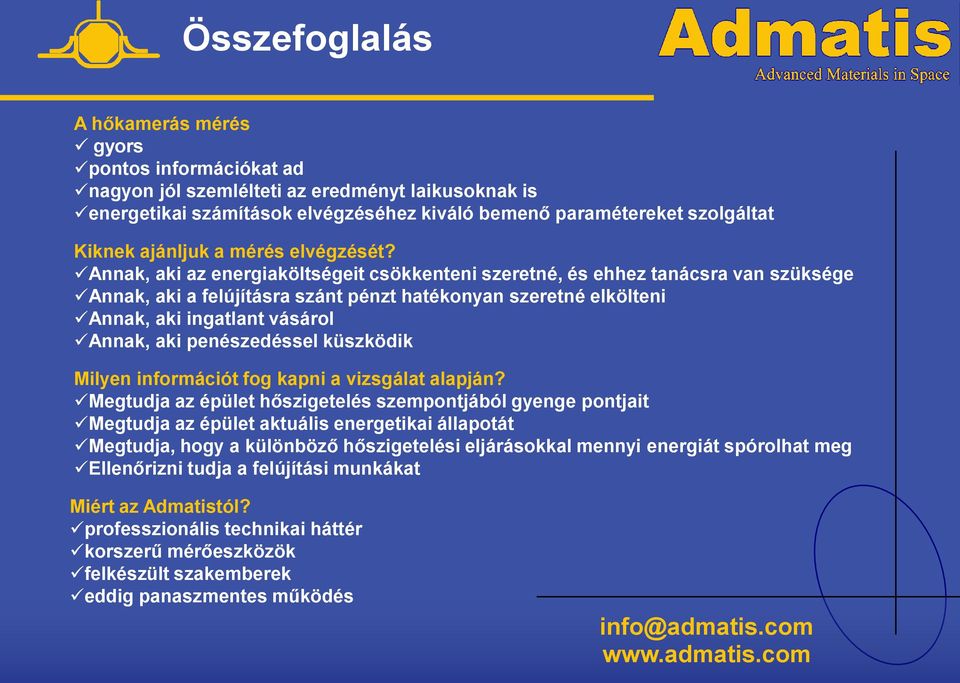

19 Összefoglalás A hőkamerás mérés gyors pontos információkat ad nagyon jól szemlélteti az eredményt laikusoknak is energetikai számítások elvégzéséhez kiváló bemenő paramétereket szolgáltat Kiknek ajánljuk a mérés elvégzését? Annak, aki az energiaköltségeit csökkenteni szeretné, és ehhez tanácsra van szüksége Annak, aki a felújításra szánt pénzt hatékonyan szeretné elkölteni Annak, aki ingatlant vásárol Annak, aki penészedéssel küszködik Milyen információt fog kapni a vizsgálat alapján? Megtudja az épület hőszigetelés szempontjából gyenge pontjait Megtudja az épület aktuális energetikai állapotát Megtudja, hogy a különböző hőszigetelési eljárásokkal mennyi energiát spórolhat meg Ellenőrizni tudja a felújítási munkákat Miért az Admatistól? professzionális technikai háttér korszerű mérőeszközök felkészült szakemberek eddig panaszmentes működés

Annak, aki az energiaköltségeit csökkenteni szeretné, és ehhez tanácsra van szüksége Annak, aki a felújításra szánt pénzt hatékonyan szeretné elkölteni Annak, aki ingatlant vásárol Annak, aki

20 Bárczy Tamás 70/
