1 Infra kamerák 2013

2 Avio hőkamerák műszaki specifikációi 1. Avio Thermo Shot F30 sorozat Kicsi és könnyű mint a digitális fényképezőgépek Különlegesen jó hordozhatóság és működőképesség. Az Avio bemutatja Önnek a hőfényképezés új stílusát. Ultra könnyű kialakítás Teljes tömeg 300 g. Védettség: IP43. Hőkép felbontás 160x120 pixeles UFPA detektor, I.F.O.V.: 3,1 mrad. Mérési tartomány T30W: C, felbontás: 0,2 C; T30S: C, felbontás: 0,1 C. Fókuszálás Minimális fókusztáv: 10 cm; 1,3 m felett nem igényel fókuszállítást. Beépített fényképezőgép 0,7 Mipexel. LCD kijelző 2,7 -os színes LCD. Egyszerű kezelhetőség Felhasználó barát, jól követhető ikonos menürendszer. Egyszerű üzemeltetés Tölthető akkumulátorokkal (2,5 óra, szabványos AA méret). Energiatakarékos üzemmód Stand-by és Shut-down funkciók. Nagy memória kapcitás 1 MB SD kártya, JPEG formátum hőmérséklet adatokkal. Frissítési frekvencia: 8,5 kép/sec. Gyors adatátvitel PC-re SD kártya USB 2.0 segítségével. Egyszerű csatoló felület A kamera tetején elhelyezett csatolófelület segítségével egyszerűen rögzíthetők egyéb kiegészítők (pl. helyi megvilágító, ).

3 Avio F30W, hőkamera készlet ( C), vagy Avio F30S, hőkamera készlet ( C) Tartalma: 1 db Avio F30W, F30S vagy F20 hőkamera. Az F30W, F30S beépített fényképezőgéppel az F20-as (technikailag az F30W-nek felel meg) fényképezőgép nélkül, 3 db akkumulátor, 1 db hálózati adapter, 1 db akkutöltő, 1 db csuklópánt, 1 db USB kábel, 1 db SD kártya (1 MB), 1 db puha hordtáska, 1 db Avio NS9200LT (alap funkciójú verzió) kiértékelő és jegyzőkönyv készítő szoftver (MS Windows 2000 PRO, XP, Vista és Windows 7 kompatíbilis). Választható színek Narancssárga, kék vagy fekete, illetve a még robosztusabb felépítésű sötétszürke. Választható tartozékok Video kábel Analízis szoftver (NS9200-B01). Állvány

4 Műszaki adatok Mérési tartomány F30W F30S C C Felbontás Pontosság Detektor Színképtartomány 8-13 µm I.F.O.V. Fókuszállítás Látómező Képfrissítés Képernyő Hőkép felbontás Mérő funkciók S/N javítás Emisszió korrekció Háttér kompenzáció Izoterma megjelenítés Megjelenítési funkciók 0.2 C /0,1 C S/N javítással (30 C-on,) -2 C vagy-2% leolvasott érték, amelyik a nagyobb Nem hűtött, UFPA detektor 3,1 mrad 0,1 C (30 C-on) 10 cm-től végtelenig (50 cm alatt nem biztosít pontos hőmérséklet mérést) 28 x21 8,5 kép/s 2,7 -os LCD monitor 160x120 pixel Futás/kimerevítés Van 0,1-től 1-ig (0,01 lépésenként). Van Van Egyesített hő- és látható kép megjelenítés; Szín paletta: szivárvány, fényesség, finom; Akkumulátor élettartam kijelzés. Mérési funkciók Több pont hőmérsékletének bemutatása (Center, max/min, 1 mozgatható pont, T; Emisszió értékének megjelenítése; Figyelmeztetés (az egész képernyőn). Tároló eszköz 1 GB SD memória kártya a hőképek tárolására (JPEG hőmérséklet adatokkal), Videó jel kimenet NTSC/PAL Csatlakozás USB 2.0 Működési hőmérséklet/nedvesség Energia ellátás Védelem a környezeti hatásoktól Méretek Súly Normál tartozékok C, 90% vagy alacsonyabb relatív nedvesség (nem lehet páralecsapódás) 3 db NiMH akkumulátor (szabványos AA méret) és váltóáramú tápegység, 100-tól 240 V-ig. IP43 (IEC60529) 100x65x45 mm Kb. 0,3 kg (akkumulátorral együtt) 3 db akkumulátor, 1 db hálózati adapter, 1 db akkutöltő, 1 db csuklópánt, 1 db USB kábel, 1 db SD kártya (1 MB), 1 db puha hordtáska, 1 db Avio NS9200LT (alap funkciójú verzió) kiértékelő és jegyzőkönyv készítő szoftver (MS Windows 2000 PRO, XP, Vista és Windows 7 kompatíbilis), használati kézikönyv

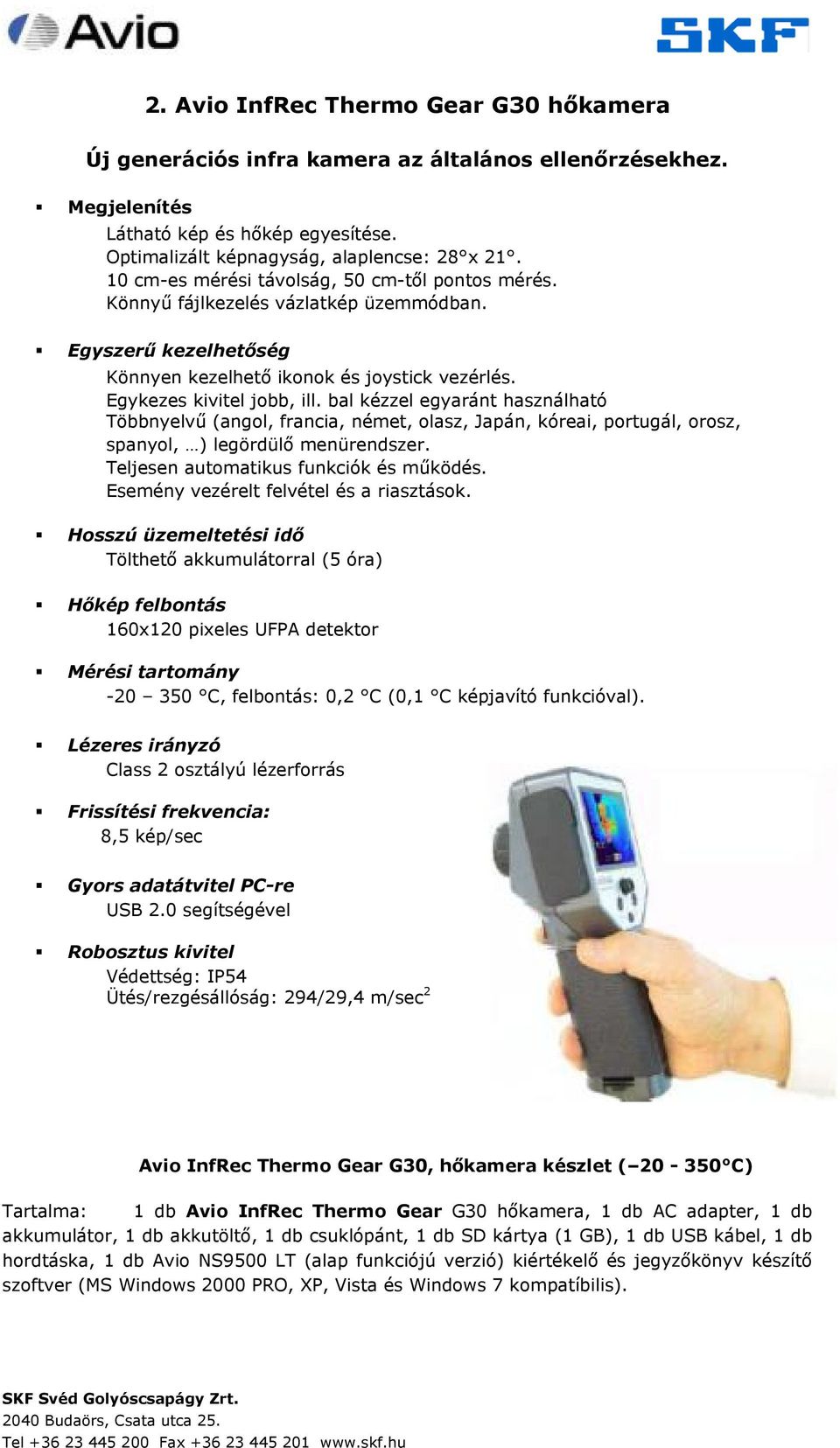

5 2. Avio InfRec Thermo Gear G30 hőkamera Új generációs infra kamera az általános ellenőrzésekhez. Megjelenítés Látható kép és hőkép egyesítése. Optimalizált képnagyság, alaplencse: 28 x cm-es mérési távolság, 50 cm-től pontos mérés. Könnyű fájlkezelés vázlatkép üzemmódban. Egyszerű kezelhetőség Könnyen kezelhető ikonok és joystick vezérlés. Egykezes kivitel jobb, ill. bal kézzel egyaránt használható Többnyelvű (angol, francia, német, olasz, Japán, kóreai, portugál, orosz, spanyol, ) legördülő menürendszer. Teljesen automatikus funkciók és működés. Esemény vezérelt felvétel és a riasztások. Hosszú üzemeltetési idő Tölthető akkumulátorral (5 óra) Hőkép felbontás 160x120 pixeles UFPA detektor Mérési tartomány C, felbontás: 0,2 C (0,1 C képjavító funkcióval). Lézeres irányzó Class 2 osztályú lézerforrás Frissítési frekvencia: 8,5 kép/sec Gyors adatátvitel PC-re USB 2.0 segítségével Robosztus kivitel Védettség: IP54 Ütés/rezgésállóság: 294/29,4 m/sec 2 Avio InfRec Thermo Gear G30, hőkamera készlet ( C) Tartalma: 1 db Avio InfRec Thermo Gear G30 hőkamera, 1 db AC adapter, 1 db akkumulátor, 1 db akkutöltő, 1 db csuklópánt, 1 db SD kártya (1 GB), 1 db USB kábel, 1 db hordtáska, 1 db Avio NS9500 LT (alap funkciójú verzió) kiértékelő és jegyzőkönyv készítő szoftver (MS Windows 2000 PRO, XP, Vista és Windows 7 kompatíbilis).

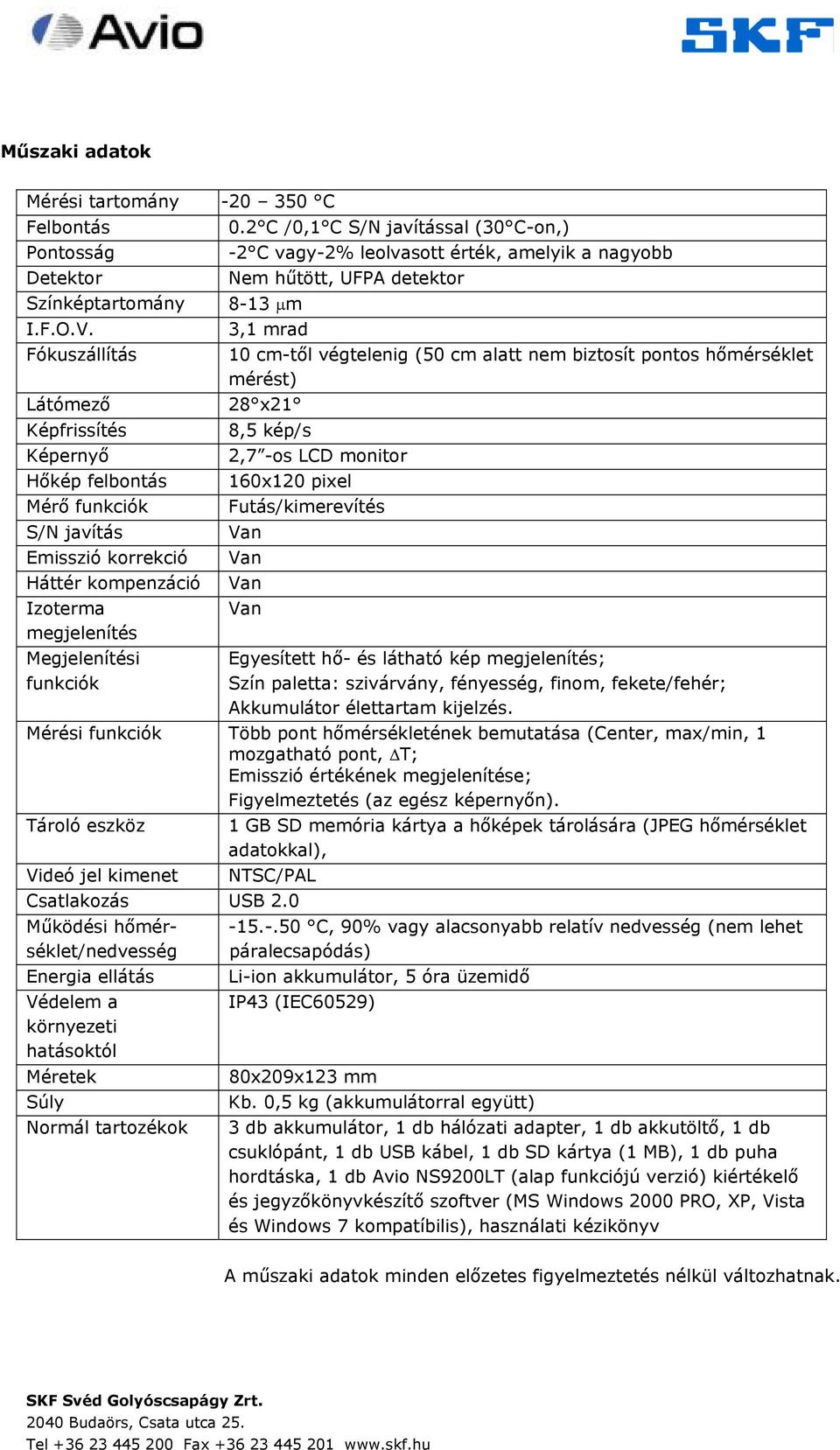

6 Műszaki adatok Mérési tartomány C Felbontás 0.2 C /0,1 C S/N javítással (30 C-on,) Pontosság -2 C vagy-2% leolvasott érték, amelyik a nagyobb Detektor Színképtartomány 8-13 µm I.F.O.V. Fókuszállítás Látómező Képfrissítés Képernyő Hőkép felbontás Mérő funkciók S/N javítás Emisszió korrekció Háttér kompenzáció Izoterma megjelenítés Megjelenítési funkciók Nem hűtött, UFPA detektor 3,1 mrad 10 cm-től végtelenig (50 cm alatt nem biztosít pontos hőmérséklet mérést) 28 x21 8,5 kép/s 2,7 -os LCD monitor 160x120 pixel Futás/kimerevítés Van Van Van Van Egyesített hő- és látható kép megjelenítés; Szín paletta: szivárvány, fényesség, finom, fekete/fehér; Akkumulátor élettartam kijelzés. Mérési funkciók Több pont hőmérsékletének bemutatása (Center, max/min, 1 mozgatható pont, T; Emisszió értékének megjelenítése; Figyelmeztetés (az egész képernyőn). Tároló eszköz 1 GB SD memória kártya a hőképek tárolására (JPEG hőmérséklet adatokkal), Videó jel kimenet NTSC/PAL Csatlakozás USB 2.0 Működési hőmérséklet/nedvesség Energia ellátás Védelem a környezeti hatásoktól Méretek Súly Normál tartozékok C, 90% vagy alacsonyabb relatív nedvesség (nem lehet páralecsapódás) Li-ion akkumulátor, 5 óra üzemidő IP43 (IEC60529) 80x209x123 mm Kb. 0,5 kg (akkumulátorral együtt) 3 db akkumulátor, 1 db hálózati adapter, 1 db akkutöltő, 1 db csuklópánt, 1 db USB kábel, 1 db SD kártya (1 MB), 1 db puha hordtáska, 1 db Avio NS9200LT (alap funkciójú verzió) kiértékelő és jegyzőkönyvkészítő szoftver (MS Windows 2000 PRO, XP, Vista és Windows 7 kompatíbilis), használati kézikönyv A műszaki adatok minden előzetes figyelmeztetés nélkül változhatnak.

7 3. Avio InfReC Thermo Gear G100MD hőkamera jellemzői Ároptimalizált infra kamera a karbantartás és az épületdiagnosztika számára! Megjelenítés Látható kép és hőkép egyesítése. Egymás melletti megjelenítés. Optimalizált képnagyság, alaplencse: 32 x 24 (f=14 mm). 10 cm-es mérési távolság, 30 cm-től pontos mérés. Könnyű fájlkezelés vázlatkép üzemmódban. Egyszerű kezelhetőség Könnyen kezelhető ikonok és joystick vezérlés. Többnyelvű (angol, francia, német, olasz, japán, koreai, portugál, orosz, spanyol, ) legördülő menürendszer. Teljesen automatikus funkciók és működés. Infra képenként 30 másodperces hangrögzítési lehetőség. Esemény vezérelt felvétel és a riasztások esetén hardveres kimeneti jel generálás. Nagy hőmérsékleti felbontás Széles mérési tartomány: C. Mérési tartományok: 1: C. 2: C. 0,06 C hőmérsékleti felbontás 30 C-on, 8,5 Hz-en és 16. Könnyű,de robosztus kivitel Mindösszesen 0,8 kg, akkumulátorral együtt. Akkumulátor üzemideje kb. 4 óra. Por és freccsenő víz elleni védelem: IP54. Ütéssel / rezgéssel szembeni ellenálló képessége: 294/29,4 m sec -2 (30 G/3 G) Motoros infravörös lencse vizuális kamerával egybeépítve Infravörös és vizuális kép egyidejű rögzítése (jpg formátumban). Egyesített képek megjelenítése a még egyszerűbb azonosításhoz. Egyszerre rögzíti a látható képet és a hőképet, és megjeleníti az egyesített képet, így a hibás helyek könnyen azonosíthatók. Tiszta, jól látható képek 320 x 240 pixeles UFPA detektor. 2 Megapixeles vizuális kamera és beépített, ledes tárgymegvilágító. A megvilágításhoz és a feladathoz beállítható, elfordítható LCD megjelenítő. Továbbfejlesztett átlagolás az elmosódott infra képek megelőzésére. Mozgókép rögzítési lehetőség SD kártyára, 10 frame/sec. *2 Sorozatképek rögzítésére: 3 és 60 sec intervallum között állítható.

8 Avio InfReC Thermo Gear G100MD hőkamera készlet ( C). Tartalma: 1 db Avio InfReC Thermo Gear G100MD hőkamera, 1 db AC adapter, 1 db akkumulátor, 1 db akkutöltő, 1 db csuklópánt, 1 db hordtáska, 1 db Avio NS9500LT (alap funkciójú verzió) kiértékelő és jegyzőkönyv készítő szoftver (MS Windows 2000 PRO, XP, Vista és Windows 7 kompatíbilis). Műszaki adatok Készülék típus Általános tulajdonságok Kezelés / képminőség javítás Megjelenítési tulajdonságok InfReC Thermo Gear G100MD Mérési tartomány C 1: C, 2: C. Felbontás (NETD) 0.04 C (30 C-nál 60Hz, 16) Pontosság Detektor Hőkép felbontás Színképtartomány I.F.O.V. Fókuszállítás Látómező Képfrissítés A/D felbontás Automata fókusz Automatikus működések Kezelés támogatás Többnyelvű menü Korrekciós lehetőségek Átlagolás Medián szűrő Élek kiemelése Infra és vizuális képek megjelenítés -2 C vagy-2% leolvasott érték, amelyik a nagyobb. Nem hűtött, UFPA detektor. 320x240 pixel µm. 1,78 mrad. 10 cm-től végtelenig, 30 cm-től pontos mérés. 32 x 24 (f=14 mm). 8,5 kép/s. 14 bit. Teljesen automatikus (szint, érzékenység, fókusz). Beállítások ikonok segítségével 16 nyelven. Emissziós tényező, távolság, környezeti reflexió és háttérsugárzás. Nem elérhető. Egyesített hő- és látható kép és egymás melletti megjelenítés.

9 Megjelenítési tulajdonságok Mérési tulajdonságok Adattárolás Szín paletták Megjelenítés Vázlatkép üzemmód Digitális zoom Panoráma képek készítése Többpontos hőmérséklet megjelenítés Többpontos emissziós tényező korrekció Emissziós tényező számítás Két pont közötti hőmérséklet különbség Hőmérséklet analízis funkciók Profil Hőmérsékleti értékek keresése funkciók Riasztási funkciók Adattároló Infra video készítés Adattároló Képformátum Szakaszos képrögzítés Esemény vezérelt felvétel Szivárvány, írisz, világosság, fényesség, izzóvas, izzó fekete és izzó fehér. 8, 16 és 256 fokozat. 9 kép megjelenítése. 4 szeresig. Nem elérhető. 5 pont 5 pont Maximum, minimum és átlag a kijelölt területen (max. 5 mező). Vízszintes és függőleges. Maximum, minimum érték keresése e teljes képernyőn. Funkciók: hangjelzés, riasztás képernyőn, kézremegés riasztás (BE/KI G120/EX-nél), hőmérsékleti értékek beállítása, riasztások esetén hardveres kimeneti jel. SD kártya, SDHC megfelelés. Nem elérhető. SD kártya, SDHC megfelelő. JPEG hőmérsékleti adatokkal, 14 bit 3 és 60 sec intervallum között állítható. USB2.0 Tömeges adattárolási funkcióhoz. Csatoló Riasztási kimenet Feszültségmentes kapcsolat. felületek Videó kimenet NTSC/PAL egyesített videó jel a kijelzőről. Egyebek Lézeres irányzó Vizuális kamera LED-es megvilágító Hangrögzítési lehetőség Szöveges megjegyzés Megjelenítő képernyő PC szoftver Általános tartozékok Beépített (2-es osztályú, vörös). 2 Megapixeles CMOS kamera. Infra képenként 30 másodperc. Maximum 256 karakter, SD kártyán az infra képhez csatolva. A megvilágításhoz és a feladathoz beállítható, elfordítható 3,5 -os, színes LCD megjelenítő. InfReC Analyser NS9500LT (alap funkciójú verzió) kiértékelő és jegyzőkönyv készítő szoftver az alapcsomagban (MS Windows 2000 PRO, XP, Vista és Windows 7 kompatibilis). 1 db AC adapter, 1 db akkumulátor, 1 db akkutöltő, 1 db csuklópánt, 1 db kemény hordtáska, kezelési utasítás

10 Energia ellátás Környezeti feltételek Akkumulátor Lithium-ion akkumulátor (2500 mah), tipikus működési idő: 4 óra. Váltóáramú tápegység 100-tól 240 V-ig, 50 / 60 Hz. Energia fogyasztás Tipikusan 4,3 W. Működési hőmérséklet/nedvesség Ütés és rezgés állóság EMC Védelem a környezeti hatásoktól Méretek Súly C, 90% vagy alacsonyabb relatív páratartalom. 294 m/s 2,(30 G) 29,4 m/s 2 (3 G). CE megfelelőség (A osztályú) IP54 (IEC60529) 212x76x138 mm (kiálló részek kivételével). 0,8 kg (akkumulátorral együtt) Választható tartozékok Megnevezés Teleobjektív Akkumulátor csomag Akkumulátor töltő LCD védő Kisméretű állvány InfReC Analyser NS9500 Műszaki leírás Kétszeres, 16 x12, 0,89 mrad (f=28 mm). Lithium-ion akkumulátor (2500 mah), tipikus működési idő: 4 óra. Kiértékelő és jegyzőkönyv készítő szoftver.

11 4. Avio InfReC Thermo Gear G100/EX és G120/EX hőkamerák jellemzői Új generáció az infra kamerák között. - Amit eddig csak a nagyok, vagy még azok sem, tudtak! Új tulajdonságok, a világon elsőként Infra panoráma képek készítése. *1, *2 Kézremegés, vibráció érzékelés. *1, *2 Megjelenítés Látható kép és hőkép egyesítése. Egymás melletti megjelenítés. Optimalizált képnagyság, alaplencse: 32 x 24 (f=14 mm). 10 cm-es mérési távolság, 30 cm-től pontos mérés. Könnyű fájlkezelés vázlatkép üzemmódban. Egyszerű kezelhetőség Könnyen kezelhető ikonok és joystick vezérlés. Többnyelvű (angol, francia, német, olasz, japán, koreai, portugál, orosz, spanyol, ) legördülő menürendszer. Teljesen automatikus funkciók és működés. Infra képenként 30 másodperces hangrögzítési lehetőség. Esemény vezérelt felvétel és a riasztások esetén hardveres kimeneti jel generálás. Nagy hőmérsékleti felbontás Igen széles mérési tartomány: C. 0,04 C hőmérsékleti felbontás 30 C-on, 60 Hz-en és 16. Könnyű,de robosztus kivitel Mindösszesen 0,8 kg, akkumulátorral együtt. Akkumulátor üzemideje kb. 4 óra. Por és freccsenő víz elleni védelem: IP54. Ütéssel / rezgéssel szembeni ellenálló képessége: 294/29,4 m sec -2 (30 G/3 G) Motoros infravörös lencse vizuális kamerával egybeépítve Infravörös és vizuális kép egyidejű rögzítése (jpg formátumban). Egyesített képek megjelenítése a még egyszerűbb azonosításhoz. Egyszerre rögzíti a látható képet és a hőképet, és megjeleníti az egyesített képet, így a hibás helyek könnyen azonosíthatók. Tiszta, jól látható képek A megvilágításhoz és a feladathoz beállítható, elfordítható LCD megjelenítő. 320 x 240 pixeles UFPA detektor, 2 Megapixeles vizuális kamera és beépített, ledes tárgymegvilágító. Továbbfejlesztett átlagolás az elmosódott infra képek megelőzésére. Mozgókép rögzítési lehetőség SD kártyára, 10 frame/sec. *2 Sorozatképek rögzítésére: 3 és 60 sec intervallum között állítható. *1: A világon elsőként (2009. decemberi állapot). *2: Csak a G120 készüléknél.

12 Avio InfReC Thermo Gear G100/EX, vagy G120/EX hőkamera készlet ( C). Tartalma: 1 db Avio InfReC Thermo Gear G100/EX, vagy G120/EX hőkamera, 1 db AC adapter, 1 db akkumulátor, 1 db akkutöltő, 1 db csuklópánt, 1 db hordtáska, 1 db Avio NS9500LT (alap funkciójú verzió) kiértékelő és jegyzőkönyv készítő szoftver (MS Windows 2000 PRO, XP, Vista és Windows 7 kompatíbilis). Műszaki adatok Készülék típus InfReC Thermo Gear G120/EX InfReC Thermo Gear G100/EX Általános tulajdonságok Kezelés / képminőség javítás Megjelenítési tulajdonságok Mérési tartomány C 1: C, 2: C, 3: C, 4: C. Felbontás (NETD) 0.04 C (30 C-nál 60Hz, 16) Pontosság Detektor Hőkép felbontás Színképtartomány I.F.O.V. Fókuszállítás Látómező Képfrissítés A/D felbontás Automata fókusz Automatikus működések Kezelés támogatás Többnyelvű menü Korrekciós lehetőségek Átlagolás Medián szűrő -2 C vagy-2% leolvasott érték, amelyik a nagyobb. Nem hűtött, UFPA detektor. 320x240 pixel µm. 1,78 mrad. 10 cm-től végtelenig, 30 cm-től pontos mérés. 32 x 24 (f=14 mm). 60 kép/s. 14 bit. Teljesen automatikus (szint, érzékenység, fókusz). Beállítások ikonok segítségével 16 nyelven. Emissziós tényező, távolság, környezeti reflexió és háttérsugárzás. Élek kiemelése Nem elérhető. Infra és vizuális képek megjelenítés Egyesített hő- és látható kép és egymás melletti megjelenítés.

13 Megjelenítési tulajdonságok Mérési tulajdonságok Adattárolás Szín paletták Megjelenítés Vázlatkép üzemmód Digitális zoom Panoráma képek készítése Többpontos hőmérséklet megjelenítés Többpontos emissziós tényező korrekció Emissziós tényező számítás Két pont közötti hőmérséklet különbség Hőmérséklet analízis funkciók Profil Hőmérsékleti értékek keresése funkciók Riasztási funkciók Adattároló Infra video készítés Adattároló Képformátum Szakaszos képrögzítés Esemény vezérelt felvétel Szivárvány, írisz, világosság, fényesség, izzóvas, izzó fekete és izzó fehér. 8, 16 és 256 fokozat. 9 kép megjelenítése. 4 szeresig. Beépített (egyesítés a keresőben). 5 pont 5 pont Nem elérhető. Maximum, minimum és átlag a kijelölt területen (max. 5 mező). Vízszintes és függőleges. Maximum, minimum érték keresése e teljes képernyőn. Funkciók: hangjelzés, riasztás képernyőn, kézremegés riasztás (BE/KI G120/EX-nél), hőmérsékleti értékek beállítása, riasztások esetén hardveres kimeneti jel. SD kártya, SDHC megfelelés. 10 frame/s, (rögzítés közvetlenül az SD kártyára) SD kártya, SDHC megfelelő. JPEG hőmérsékleti adatokkal, 14 bit Nem elérhető. 3 és 60 sec intervallum között állítható. USB2.0 Tömeges adattárolási funkcióhoz. Csatoló Riasztási kimenet Feszültségmentes kapcsolat. felületek Videó kimenet NTSC/PAL egyesített videó jel a kijelzőről. Egyebek Lézeres irányzó Vizuális kamera LED-es megvilágító Hangrögzítési lehetőség Szöveges megjegyzés Megjelenítő képernyő PC szoftver Általános tartozékok Beépített (2-es osztályú, vörös). 2 Megapixeles CMOS kamera. Infra képenként 30 másodperc. Maximum 256 karakter, SD kártyán az infra képhez csatolva. A megvilágításhoz és a feladathoz beállítható, elfordítható 3,5 -os, színes LCD megjelenítő. InfReC Analyser NS9500LT (alap funkciójú verzió) kiértékelő és jegyzőkönyv készítő szoftver az alapcsomagban (MS Windows 2000 PRO, XP, Vista és Windows 7 kompatibilis). 1 db AC adapter, 1 db akkumulátor, 1 db akkutöltő, 1 db csuklópánt, 1 db kemény hordtáska, kezelési utasítás

14 Energia ellátás Környezeti feltételek Akkumulátor Lithium-ion akkumulátor (2500 mah), tipikus működési idő: 4 óra. Váltóáramú tápegység 100-tól 240 V-ig, 50 / 60 Hz. Energia fogyasztás Tipikusan 4,3 W. Működési hőmérséklet/nedvesség Ütés és rezgés állóság EMC Védelem a környezeti hatásoktól Méretek Súly C, 90% vagy alacsonyabb relatív páratartalom. 294 m/s 2,(30 G) 29,4 m/s 2 (3 G). CE megfelelőség (A osztályú) IP54 (IEC60529) 212x76x138 mm (kiálló részek kivételével). 0,8 kg (akkumulátorral együtt) Választható tartozékok Megnevezés Teleobjektív Akkumulátor csomag Akkumulátor töltő LCD védő Kisméretű állvány InfReC Analyser NS9500 Műszaki leírás Kétszeres, 16 x12, 0,89 mrad (f=28 mm). Lithium-ion akkumulátor (2500 mah), tipikus működési idő: 4 óra. Kiértékelő és jegyzőkönyv készítő szoftver.

15 5. Avio InfReC Thermography hőkamerák jellemzői Nagy teljesítményű, több célú infra kamera, Thermography R300SR. K + F igényeinek kielégítése, magas érzékenység, pontosság és minőség. Karbantartási, üzemeltetési feladatok ellátásához, épületek ellenőrzéséhez. Erőátviteli rendszerek diagnosztikájához. A legújabb fejlesztésű japán IR szenzorral és technológiával készült a Thermography R300SR kamera. Világszínvonalú, magas képminőség és nagy hőmérsékleti felbontás Magas hőmérsékleti felbontás, 0,03 C (30 C-on, + átlagolással). Nagy pontosság, ± 1 C vagy 1 %. Térbeli felbontás I.F.O.V. 1,2 mrad, szuper felbontással 0,8 mrad. Igen széles mérési tartomány: C. Továbbfejlesztett egyszerű kezelhetőség és mérési lehetőség Könnyen kezelhető ikonok és joystickvezérlés. Többnyelvű (angol, francia, német, olasz, Japán, koreai, portugál, orosz, spanyol, ) legördülő menürendszer. Teljesen automatikus funkciók és működés. Teljes automata üzemmód és távirányítási lehetőség (alaptartozék). Különféle hőmérsékletmérési lehetőségek A megvilágításhoz és a feladathoz beállítható, 3,5 -os, elfordítható LCD megjelenítő. 320 x 240 pixeles UFPA detektor, Új szuper felbontás az infra képeknél a világon elsőként, egyedülálló technológiával, Megegyező infra képminőség a 640x480-as kamerákkal. Jelenlegi 320x240 pixeles felbontás, 100 % Új szuperfelbontás 320x240 pixel, 50 % 200 % 100 % Az általános optikával 10 cm-től lehetséges mérési, 30 cm-től pontos mérés. Különféle optikai kiegészítők: előtétlencse közeli felvételekhez, nagy látószögű (0,5 x) és teleobjektív (2 x),...

16 Megjelenítés Látható kép és hőkép egyesítése. Egymás melletti megjelenítés. Vízszintes vagy függőleges irányú panoráma képek készítése. Teljes értékű, kiértékelhető, széles látókörű infra képek készítése több részletből. Mozgókép rögzítési lehetőség Közvetlenül SD kártyára, 1-10 kép/sec. Teljes sugárzásmérési információ tartalommal a későbbi értékeléshez. Sorozatképek rögzítésére: 3 másodperc és 1 óra időintervallum között állítható. Infra képenként 30 másodperces hangrögzítési lehetőség. Esemény vezérelt felvétel és a riasztások esetén hardveres kimeneti jelgenerálás. Könnyű, de robosztus kivitel Mindösszesen 1,3 kg, akkumulátorral együtt. Akkumulátor üzemideje kb. 2 óra, folyamatos üzemelés esetén. Por és freccsenő víz elleni védelem: IP54. Ütéssel / rezgéssel szembeni ellenálló képessége: 294/29,4 m sec -2 (30 G/3 G) Motoros infravörös lencse vizuális kamerával egybeépítve Infravörös és vizuális kép egyidejű rögzítése (jpg formátumban). Egyesített képek megjelenítése a még egyszerűbb azonosításhoz. Egyszerre rögzíti a látható képet és a hőképet, és megjeleníti az egyesített képet, így a hibás helyek könnyen azonosíthatók. On-line funkciók már az alapkivitelben az NS9500PRO szoftver segítségével A vizuális és infra képek folyamatos videó digitalizálása a PC-n az USB2.0-án keresztül. Infra/vizuális és osztott képernyős megjelenítése a még egyszerűbb azonosításhoz. PC-ről irányított fokuszálás és hőmérséklet tartomány beállítás. Azonos idejű pont és terület grafikus analízis (min./max./átlag). Azonos idejű trend és izoterma megjelenítés. Könnyű emissziós tényező és egyéb funkciók beállítása. Tartalma: 1 db Avio InfReC Thermography R300SR (vagy R300SR-D), 1 db AC adapter, 1 db akkumulátor, 1 db akkutöltő, 1 db csuklópánt, 1 db hordtáska, 1 db vállpánt, 1 db lencsevédő, 1 db SD kártya, 1 db USB kábel, 1 db vezetékes távirányító, 1 db Avio NS9500PRO kiértékelő, on-line és jegyzőkönyvkészítő szoftver (MS Windows XP, VISTA és Windows 7 (32bit) kompatíbilis). Avio InfReC Thermography R300SR hőkamera készlet ( C)

17 Műszaki adatok Készülék típus R300SR R300SR-D Általános tulajdonságok Kezelés / képminőség javítás Megjelenítési tulajdonságok Mérési tulajdonságok Mérési tartomány Felbontás (NETD) Pontosság Detektor Hőkép felbontás Színképtartomány I.F.O.V. Fókuszállítás C három tartományban C (30 C-nál + átlagolással). ±1 C vagy ±1% leolvasott érték, amelyik a nagyobb. Nem hűtött, UFPA detektor. Normál: 320x240 pixel. Szuper felbontás: 640x480 pixel µm. Látómező 22 x 17. 1,2 mrad, szuper felbontással 0,08 mrad. 10 cm-től végtelenig, 30 cm-től pontos mérés. Képfrissítés 60 Hz. 8,5 Hz. A/D felbontás Automata fókusz Automatikus működések Kezeléstámogatás Többnyelvű menü Korrekciós lehetőségek Átlagolás Medián szűrő Élek kiemelése Infra és vizuális képek megjelenítés Szín paletták Megjelenítés Vázlatkép üzemmód Digitális zoom Panoráma képek készítése Többpontos hőmérséklet megjelenítés Többpontos emissziós tényező korrekció Emissziós tényező számítás Két pont közötti hőmérséklet különbség Hőmérséklet analízis funkciók Profil Hőmérsékleti értékek keresése funkciók 14 bit. Teljesen automatikus (szint, érzékenység, fókusz) vagy kézi. Beállítások ikonok segítségével. 16 nyelven. Emissziós tényező, távolság, környezeti reflexió és háttérsugárzás. Egyesített hő- és látható kép és egymás melletti megjelenítés. Szivárvány, írisz, világosság, fényesség, izzóvas, izzó fekete és izzó fehér. 8, 16 és 256 fokozat. 9 kép megjelenítése. 4 szeresig. Beépített (egyesítés a keresőben beállítási segítséggel). 10 pont. 10 pont. Maximum, minimum és átlag a kijelölt területen (max. 5 mező). Vízszintes és függőleges. Maximum, minimum érték keresése e teljes képernyőn.

18 Mérési tulajdonságok Adattárolás Csatoló felületek Egyebek Energia ellátás Környezeti feltételek Riasztási funkciók Adattároló Infra videó készítés Adattároló Képformátum Szakaszos képrögzítés Esemény vezérelt felvétel USB Riasztási kimenet Videó kimenet Lézeres irányzó Vizuális kamera LED-es megvilágító Hangrögzítési lehetőség Szöveges megjegyzés Megjelenítő képernyő PC szoftver Általános tartozékok Akkumulátor Funkciók: hangjelzés, riasztás képernyőn, kézremegés riasztás (BE/KI), hőmérsékleti értékek beállítása, riasztások esetén hardveres kimeneti jel. SD kártya, SDHC megfelelés. 10 kép/s, (rögzítés 8,5 kép/s. közvetlenül az SD kártyára). SD kártya, SDHC megfelelő. JPEG hőmérsékleti adatokkal, 14 bit. 3 másodperc és 60 perc intervallum között állítható. USB2.0 a teljes értékű (14 bites) on-line és infra videó adatátvitelhez és a tömeges adattárolási funkcióhoz a PC felé. Feszültségmentes kapcsolat. NTSC/PAL egyesített videó jel a kijelzőről. Beépített (2-es osztályú, vörös). 3,1 Megapixeles CMOS kamera. Infra képenként 30 másodperc. Maximum 256 karakter, SD kártyán az infra képhez csatolva. A megvilágításhoz és a feladathoz beállítható, elfordítható 3,5 -os, színes LCD megjelenítő. InfReC Analyser NS9500PRO teljes értékű kiértékelő, on-line és jegyzőkönyvkészítő szoftver az alapcsomagban. 1 db Avio InfReC Thermography R300SR (vagy R300SR-D), 1 db AC adapter, 1 db akkumulátor, 1 db akkutöltő, 1 db csuklópánt, 1 db hordtáska, 1 db vállpánt, 1 db lencsevédő, 1 db SD kártya, 1 db USB kábel, 1 db vezetékes távirányító, 1 db Avio NS9500PRO kiértékelő, on-line és jegyzőkönyvkészítő szoftver (MS Windows XP, VISTA és Windows 7 (32bit) kompatíbilis). Lithium-ion akkumulátor (2500 mah), tipikus működési idő: 2 óra, folyamatos használatnál. Váltóáramú tápegység 100-tól 230 V-ig, 50 / 60 Hz. Energiafogyasztás Tipikusan 4,3 W. Működési hőmérséklet/nedvesség Ütés és rezgés állóság EMC Védelem a környezeti hatásoktól Méretek Tömeg C, 90% vagy alacsonyabb relatív páratartalom. 294 m/s 2,(30 G) 29,4 m/s 2 (3 G). CE megfelelőség (A osztályú). IP54 (IEC60529). 121x105x193 mm (kihajtott LCD kivételével). 1,3 kg (akkumulátorral együtt).

19 Választható tartozékok Megnevezés Műszaki leírás IRR-HR300B TVL-2044B TVL-2011B Magas hőmérséklet tartomány, C-ig. 2 x teleobjektív, 11 x9. 0,5x nagylátószögű objektív, 44 x34. Előtétlencse közeli felvételekhez. NC-LSC05-220V Akkumulátor töltő, 110 vagy 230 V. TR2UR18650F5928B TVB-C501 IRU-F01A MV-320MP U9800 IRS-IR300B-B Tölthető akkumulátor, Lithium-ion akkumulátor (2500 mah), tipikus működési idő: 2 óra. Hordozható akkumulátor tartó, akkumulátor nélkül. LCD védő Videó kábel (mini PIN - RCA) Kisméretű állvány Kalibráció

20 6. Nagy teljesítményű, alacsony hőmérsékletű infra kamera, Thermography R300SR-S. Épületek ellenőrzéséhez kiegészített megjelenítő szoftverrel. Emberi test és más élőlények diagnosztikájához. Erőátviteli rendszerek diagnosztikájához. K + F igényeinek kielégítése, magas érzékenység és minőség. A legújabb fejlesztésű japán IR szenzorral és technológiával készült a Thermography R300SR-S kamera. Világszínvonalú, magas képminőség és nagy hőmérsékleti felbontás Magas hőmérsékleti felbontás, 0,025 C (30 C-on, + átlagolással). Nagy pontosság, ± 2 C vagy 2 %. Térbeli felbontás I.F.O.V. 1,2 mrad, szuper felbontással 0,8 mrad. Mérési tartomány: C. Mozgókép rögzítési lehetőség Közvetlenül SD kártyára, 1-10 kép/sec. Teljes sugárzásmérési információ tartalommal a későbbi értékeléshez. Sorozatképek rögzítésére: 3 másodperc és 1 óra időintervallum között állítható. Infra képenként 30 másodperces hangrögzítési lehetőség. Esemény vezérelt felvétel és a riasztások esetén hardveres kimeneti jelgenerálás. Továbbfejlesztett egyszerű kezelhetőség és mérési lehetőség Könnyen kezelhető ikonok és joystickvezérlés. Többnyelvű (angol, francia, német, olasz, Japán, koreai, portugál, orosz, spanyol, ) legördülő menürendszer. Teljesen automatikus funkciók és működés. Teljes automata üzemmód. Különféle hőmérsékletmérési lehetőségek A megvilágításhoz és a feladathoz beállítható, 3,5 -os, elfordítható LCD megjelenítő. 320 x 240 pixeles UFPA detektor, Új szuper felbontás az infra képekbnél a világon elsőként, egyedülálló technológiával, Megegyező infra képminőség a 640x480-as kamerákkal. Jelenlegi 320x240 pixeles felbontás, 100 % Új szuperfelbontás 320x240 pixel, 50 % 200 % 100 % Az általános optikával 10 cm-től lehetséges mérési, 30 cm-től pontos mérés. Különféle optikai kiegészítők: előtétlencse közeli felvételekhez, nagy látószögű (0,5 x) és teleobjektív (2 x),...

21 Megjelenítés Látható kép és hőkép egyesítése. Egymás melletti megjelenítés. Négyzetháló lehetőség a képernyőn a későbbi pontos összeilleszthetőség érdekében. Új Olive megjelenítés a szigetelési problémák még jobb kiemeléséhez. Vízszintes vagy függőleges irányú panoráma képek készítése. Teljes értékű, kiértékelhető, széles látókörű infra képek készítése több részletből. Könnyű, de robosztus kivitel Mindösszesen 1,3 kg, akkumulátorral együtt. Akkumulátor üzemideje kb. 2 óra, folyamatos üzemelés esetén. Por és freccsenő víz elleni védelem: IP54. Ütéssel / rezgéssel szembeni ellenálló képessége: 294/29,4 m sec -2 (30 G/3 G) Motoros infravörös lencse vizuális kamerával egybeépítve Infravörös és vizuális kép egyidejű rögzítése (jpg formátumban). Egyesített képek megjelenítése a még egyszerűbb azonosításhoz. Egyszerre rögzíti a látható képet és a hőképet, és megjeleníti az egyesített képet, így a hibás helyek könnyen azonosíthatók. On-line funkciók az NS9500PRO szoftver (opció) segítségével A vizuális és infra képek folyamatos videó digitalizálása a PC-n az USB2.0-án keresztül. Infra/vizuális és osztott képernyős megjelenítése a még egyszerűbb azonosításhoz. PC-ről irányított fokuszálás és hőmérséklet tartomány beállítás. Azonos idejű pont és terület grafikus analízis (min./max./átlag). Azonos idejű trend és izoterma megjelenítés. Könnyű emissziós tényező és egyéb funkciók beállítása. Tartalma: 1 db Avio InfReC Thermography R300SR-S (vagy R300SR-SD), 1 db AC adapter, 1 db akkumulátor, 1 db akkutöltő, 1 db csuklópánt, 1 db hordtáska, 1 db vállpánt, 1 db lencsevédő, 1 db SD kártya, 1 db USB kábel, 1 db vezetékes távirányító, 1 db Avio NS9500STD kiértékelő és jegyzőkönyvkészítő szoftver (MS Windows XP, VISTA és Windows 7 (32bit) kompatíbilis). Avio InfReC Thermography R300SR-S hőkamera készlet ( C)

22 Műszaki adatok Készülék típus R300SR-S R300SR-SD Általános tulajdonságok Kezelés / képminőség javítás Megjelenítési tulajdonságok Mérési tulajdonságok Mérési tartomány C Felbontás (NETD) Pontosság Detektor Hőkép felbontás Színképtartomány I.F.O.V. Fókuszállítás <0.025 C (30 C-nál, + átlagolással). ±2 C vagy ±2% leolvasott érték, amelyik a nagyobb. Nem hűtött, UFPA detektor. Normál: 320x240 pixel. Szuper felbontás: 640x480 pixel µm. 1,2 mrad. Látómező 22 x cm-től végtelenig, 30 cm-től pontos mérés. Képfrissítés 60 Hz. 8,5 Hz. A/D felbontás Automata fókusz Automatikus működések Kezeléstámogatás Többnyelvű menü Korrekciós lehetőségek Átlagolás Medián szűrő Élek kiemelése Infra és vizuális képek megjelenítés Szín paletták Megjelenítés Vázlatkép üzemmód Segéd rácsvonalak Digitális zoom Panoráma képek készítése Többpontos hőmérséklet megjelenítés Többpontos emissziós tényező korrekció Emissziós tényező számítás Két pont közötti hőmérséklet különbség Hőmérséklet analízis funkciók Profil Hőmérsékleti értékek keresése funkciók 14 bit. Teljesen automatikus (szint, érzékenység, fókusz) vagy kézi. Beállítások ikonok segítségével. 16 nyelven. Emissziós tényező, távolság, környezeti reflexió és háttérsugárzás. Egyesített hő- és látható kép és egymás melletti megjelenítés. Szivárvány, írisz, világosság, fényesség, izzóvas, izzó fekete, izzó fehér és. 8, 16 és 256 fokozat. 9 kép megjelenítése. 4 szeresig. Beépített (egyesítés a keresőben beállítási segítséggel). 10 pont. 10 pont. Maximum, minimum és átlag a kijelölt területen (max. 5 mező). Vízszintes és függőleges. Maximum, minimum érték keresése e teljes képernyőn.

23 Mérési tulajdonságok Adattárolás Csatoló felületek Egyebek Energia ellátás Környezeti feltételek Riasztási funkciók Adattároló Infra videó készítés az SD kártyára Adattároló Képformátum Szakaszos képrögzítés Esemény vezérelt felvétel USB Riasztási kimenet Videó kimenet Lézeres irányzó Vizuális kamera LED-es megvilágító Hangrögzítési lehetőség Szöveges megjegyzés Megjelenítő képernyő PC szoftver Általános tartozékok Akkumulátor Funkciók: hangjelzés, riasztás képernyőn, kézremegés riasztás (BE/KI), hőmérsékleti értékek beállítása, riasztások esetén hardveres kimeneti jel. SD kártya, SDHC megfelelés kép/s. 1-8,5 kép/s. SD kártya, SDHC megfelelő. JPEG hőmérsékleti adatokkal, 14 bit. 3 másodperc és 60 perc intervallum között állítható. USB2.0 a teljes értékű (14 bites) on-line és infra videó adatátvitelhez és a tömeges adattárolási funkcióhoz a PC felé. Feszültségmentes kapcsolat. NTSC/PAL egyesített videó jel a kijelzőről. Beépített (2-es osztályú, vörös). 3,1 Megapixeles CMOS kamera. Infra képenként 30 másodperc. Maximum 256 karakter, SD kártyán az infra képhez csatolva. A megvilágításhoz és a feladathoz beállítható, elfordítható 3,5 -os, színes LCD megjelenítő. InfReC Analyser NS9500PRO teljes értékű kiértékelő, on-line és jegyzőkönyvkészítő szoftver az alapcsomagban. 1 db Avio InfReC Thermography R300SR-S (vagy R300SR-HS), 1 db AC adapter, 1 db akkumulátor, 1 db akkutöltő, 1 db csuklópánt, 1 db hordtáska, 1 db vállpánt, 1 db lencsevédő, 1 db SD kártya, 1 db USB kábel, 1 db vezetékes távirányító, 1 db Avio NS9500STD kiértékelő és jegyzőkönyvkészítő szoftver (MS Windows XP, VISTA és Windows 7 (32bit) kompatíbilis). Lithium-ion akkumulátor (2500 mah), tipikus működési idő: 2 óra, folyamatos használatnál. Váltóáramú tápegység 100-tól 230 V-ig, 50 / 60 Hz. Energiafogyasztás Tipikusan 4,3 W. Működési hőmérséklet/nedvesség Ütés és rezgés állóság EMC Védelem a környezeti hatásoktól Méretek Tömeg C, 90% vagy alacsonyabb relatív páratartalom. 294 m/s 2,(30 G) 29,4 m/s 2 (3 G). CE megfelelőség (A osztályú). IP54 (IEC60529). 121x105x193 mm (kihajtott LCD kivételével). 1,3 kg (akkumulátorral együtt).

24 Választható tartozékok Megnevezés Műszaki leírás TVL-2044B TVL-2011B 2 x teleobjektív, 11 x9. 0,5x nagylátószögű objektív, 44 x34. NC-LSC05-220V Akkumulátor töltő, 110 vagy 230 V. TR2UR18650F5928B TVB-C501 IRU-F01A MV-320MP U9800 IRS-IR300B-B Tölthető akkumulátor, Lithium-ion akkumulátor (2500 mah), tipikus működési idő: 2 óra. Hordozható akkumulátor tartó, akkumulátor nélkül. LCD védő Videó kábel (mini PIN - RCA) Kisméretű állvány Kalibráció

25 7. Nagy teljesítményű, több célú, magas hőmérsékletű infra kamera, Thermography R300SR-H. Magas hőmérsékletű alkalmazások és technológiai folyamatok diagnosztikájához. K + F igényeinek kielégítése, magas érzékenység, pontosság és minőség. Karbantartási, üzemeltetési feladatok ellátásához, épületek ellenőrzéséhez. Erőátviteli rendszerek diagnosztikájához. A legújabb fejlesztésű japán IR szenzorral és technológiával készült a Thermography R300SR kamera. Világszínvonalú, magas képminőség és nagy hőmérsékleti felbontás Magas hőmérsékleti felbontás, 0,03 C (30 C-on, + átlagolással). Nagy pontosság, ± 1 C vagy 1 %. Térbeli felbontás I.F.O.V. 1,2 mrad, szuper felbontással 0,8 mrad. Igen széles mérési tartomány: C. Továbbfejlesztett egyszerű kezelhetőség és mérési lehetőség Könnyen kezelhető ikonok és joystickvezérlés. Többnyelvű (angol, francia, német, olasz, Japán, koreai, portugál, orosz, spanyol, ) legördülő menürendszer. Teljesen automatikus funkciók és működés. Teljes automata üzemmód és távirányítási lehetőség (alaptartozék). Különféle hőmérsékletmérési lehetőségek A megvilágításhoz és a feladathoz beállítható, 3,5 -os, elfordítható LCD megjelenítő. 320 x 240 pixeles UFPA detektor, Új szuper felbontás az infra képeknél a világon elsőként, egyedülálló technológiával, Megegyező infra képminőség a 640x480-as kamerákkal. Jelenlegi 320x240 pixeles felbontás, 100 % Új szuperfelbontás 320x240 pixel, 50 % 200 % 100 % Az általános optikával 10 cm-től lehetséges mérési, 30 cm-től pontos mérés. Különféle optikai kiegészítők: előtétlencse közeli felvételekhez, nagy látószögű (0,5 x) és teleobjektív (2 x),...

26 Megjelenítés Látható kép és hőkép egyesítése. Egymás melletti megjelenítés. Vízszintes vagy függőleges irányú panoráma képek készítése. Teljes értékű, kiértékelhető, széles látókörű infra képek készítése több részletből. Mozgókép rögzítési lehetőség Közvetlenül SD kártyára, 1-10 kép/sec. Teljes sugárzásmérési információ tartalommal a későbbi értékeléshez. Sorozatképek rögzítésére: 3 másodperc és 1 óra időintervallum között állítható. Infra képenként 30 másodperces hangrögzítési lehetőség. Esemény vezérelt felvétel és a riasztások esetén hardveres kimeneti jelgenerálás. Könnyű, de robosztus kivitel Mindösszesen 1,3 kg, akkumulátorral együtt. Akkumulátor üzemideje kb. 2 óra, folyamatos üzemelés esetén. Por és freccsenő víz elleni védelem: IP54. Ütéssel / rezgéssel szembeni ellenálló képessége: 294/29,4 m sec -2 (30 G/3 G) Motoros infravörös lencse vizuális kamerával egybeépítve Infravörös és vizuális kép egyidejű rögzítése (jpg formátumban). Egyesített képek megjelenítése a még egyszerűbb azonosításhoz. Egyszerre rögzíti a látható képet és a hőképet, és megjeleníti az egyesített képet, így a hibás helyek könnyen azonosíthatók. On-line funkciók már az alapkivitelben az NS9500PRO szoftver segítségével A vizuális és infra képek folyamatos videó digitalizálása a PC-n az USB2.0-án keresztül. Infra/vizuális és osztott képernyős megjelenítése a még egyszerűbb azonosításhoz. PC-ről irányított fokuszálás és hőmérséklet tartomány beállítás. Azonos idejű pont és terület grafikus analízis (min./max./átlag). Azonos idejű trend és izoterma megjelenítés. Könnyű emissziós tényező és egyéb funkciók beállítása. Tartalma: 1 db Avio InfReC Thermography R300SR-H (vagy R300SR-HD), 1 db AC adapter, 1 db akkumulátor, 1 db akkutöltő, 1 db csuklópánt, 1 db hordtáska, 1 db vállpánt, 1 db lencsevédő, 1 db SD kártya, 1 db USB kábel, 1 db vezetékes távirányító, 1 db Avio NS9500PRO kiértékelő, on-line és jegyzőkönyvkészítő szoftver (MS Windows XP, VISTA és Windows 7 (32bit) kompatíbilis). Avio InfReC Thermography R300SR-H hőkamera készlet ( C)

27 Műszaki adatok Készülék típus R300SR-H R300SR-HD Általános tulajdonságok Kezelés / képminőség javítás Megjelenítési tulajdonságok Mérési tulajdonságok Mérési tartomány Felbontás (NETD) Pontosság Detektor Hőkép felbontás Színképtartomány I.F.O.V. Fókuszállítás C három tartományban C (30 C-nál + átlagolással). ±1 C vagy ±1% leolvasott érték, amelyik a nagyobb. Nem hűtött, UFPA detektor. Normál: 320x240 pixel. Szuper felbontás: 640x480 pixel µm. Látómező 22 x 17. 1,2 mrad, szuper felbontással 0,08 mrad. 10 cm-től végtelenig, 30 cm-től pontos mérés. Képfrissítés 60 Hz. 8,5 Hz. A/D felbontás Automata fókusz Automatikus működések Kezeléstámogatás Többnyelvű menü Korrekciós lehetőségek Átlagolás Medián szűrő Élek kiemelése Infra és vizuális képek megjelenítés Szín paletták Megjelenítés Vázlatkép üzemmód Digitális zoom Panoráma képek készítése Többpontos hőmérséklet megjelenítés Többpontos emissziós tényező korrekció Emissziós tényező számítás Két pont közötti hőmérséklet különbség Hőmérséklet analízis funkciók Profil Hőmérsékleti értékek keresése funkciók 14 bit. Teljesen automatikus (szint, érzékenység, fókusz) vagy kézi. Beállítások ikonok segítségével. 16 nyelven. Emissziós tényező, távolság, környezeti reflexió és háttérsugárzás. Egyesített hő- és látható kép és egymás melletti megjelenítés. Szivárvány, írisz, világosság, fényesség, izzóvas, izzó fekete és izzó fehér. 8, 16 és 256 fokozat. 9 kép megjelenítése. 4 szeresig. Beépített (egyesítés a keresőben beállítási segítséggel). 10 pont. 10 pont. Maximum, minimum és átlag a kijelölt területen (max. 5 mező). Vízszintes és függőleges. Maximum, minimum érték keresése e teljes képernyőn.

28 Adattárolás Csatoló felületek Egyebek Energia ellátás Környezeti feltételek Riasztási funkciók Adattároló Infra videó készítés Adattároló Képformátum Szakaszos képrögzítés Esemény vezérelt felvétel USB Riasztási kimenet Videó kimenet Lézeres irányzó Vizuális kamera LED-es megvilágító Hangrögzítési lehetőség Szöveges megjegyzés Megjelenítő képernyő PC szoftver Általános tartozékok Akkumulátor Funkciók: hangjelzés, riasztás képernyőn, kézremegés riasztás (BE/KI), hőmérsékleti értékek beállítása, riasztások esetén hardveres kimeneti jel. SD kártya, SDHC megfelelés. 10 kép/s, (rögzítés 8,5 kép/s. közvetlenül az SD kártyára). SD kártya, SDHC megfelelő. JPEG hőmérsékleti adatokkal, 14 bit. 3 másodperc és 60 perc intervallum között állítható. USB2.0 a teljes értékű (14 bites) on-line és infra videó adatátvitelhez és a tömeges adattárolási funkcióhoz a PC felé. Feszültségmentes kapcsolat. NTSC/PAL egyesített videó jel a kijelzőről. Beépített (2-es osztályú, vörös). 3,1 Megapixeles CMOS kamera. Infra képenként 30 másodperc. Maximum 256 karakter, SD kártyán az infra képhez csatolva. A megvilágításhoz és a feladathoz beállítható, elfordítható 3,5 -os, színes LCD megjelenítő. InfReC Analyser NS9500PRO teljes értékű kiértékelő, on-line és jegyzőkönyvkészítő szoftver az alapcsomagban. 1 db Avio InfReC Thermography R300SR-H (vagy R300SR-HD), 1 db AC adapter, 1 db akkumulátor, 1 db akkutöltő, 1 db csuklópánt, 1 db hordtáska, 1 db vállpánt, 1 db lencsevédő, 1 db SD kártya, 1 db USB kábel, 1 db vezetékes távirányító, 1 db Avio NS9500PRO kiértékelő, on-line és jegyzőkönyvkészítő szoftver (MS Windows XP, VISTA és Windows 7 (32bit) kompatíbilis). Lithium-ion akkumulátor (2500 mah), tipikus működési idő: 2 óra, folyamatos használatnál. Váltóáramú tápegység 100-tól 230 V-ig, 50 / 60 Hz. Energiafogyasztás Tipikusan 4,3 W. Működési hőmérséklet/nedvesség Ütés és rezgés állóság EMC Védelem a környezeti hatásoktól Méretek Tömeg C, 90% vagy alacsonyabb relatív páratartalom. 294 m/s 2,(30 G) 29,4 m/s 2 (3 G). CE megfelelőség (A osztályú). IP54 (IEC60529). 121x105x193 mm (kihajtott LCD kivételével). 1,3 kg (akkumulátorral együtt).

29 Választható tartozékok Megnevezés Műszaki leírás IRR-HR300B TVL-2044B TVL-2011B Magas hőmérséklet tartomány, C-ig. 2 x teleobjektív, 11 x9. 0,5x nagylátószögű objektív, 44 x34. Előtétlencse közeli felvételekhez. NC-LSC05-220V Akkumulátor töltő, 110 vagy 230 V. TR2UR18650F5928B TVB-C501 IRU-F01A MV-320MP U9800 IRS-IR300B-B Tölthető akkumulátor, Lithium-ion akkumulátor (2500 mah), tipikus működési idő: 2 óra. Hordozható akkumulátor tartó, akkumulátor nélkül. LCD védő Videó kábel (mini PIN - RCA) Kisméretű állvány Kalibráció

30 8. Avio InfReC R300Z hőkamera készlet A legkorszerűbb infravörös hőkamera zoom lencsékkel - ipari áttörés a hőkamerák világában! Optikai zoom Akár 4X-es optikai zoom a nagylátószögű optikától a teleobjektívig (10 40 mm). Nagy felbontású hőkép 320x240 pixeles UFPA detektor, az új japán érzékelővel van ellátva, és minden eddiginél tisztább és jobb minőségű képet ad. 0,06 C-nál jobb hőmérsékleti felbontás. 0,59 mrad térbeli felbontás. Mérési tartomány C. Kihajtható LCD A megfigyelőhöz igazítható 3,5 -os színes LCD. Lézeres irányzó és LCD megvilágító Class 2 osztályú lézerforrás a mérendő pont könnyű kiválasztásához. LED megvilágítás, amely biztosítja a szükséges fényt a látható kép felvételéhez, ott, ahol sötét van Négyzetháló lehetőség a képernyőn a későbbi pontos összeilleszthetőség érdekében. Képkeverő funkció Kompozit képek megjelenítése a még egyszerűbb azonosításhoz. Egyszerre rögzíti a látható képet és a hőképet, és megjeleníti az egyesített képet, így a meleg helyek könnyen azonosíthatók. Egyszerű üzemeltetés könnyű kezelhetőséget biztosítja a készülék tenyérbe simuló fogása, és a felhasználóbarát kezelőfelület. Teljesen automatikus funkciók és működés. Tölthető akkumulátorokkal (~2 óra) Opcionálisan 4 órára növelhető Nagy memória kapacitás SD kártya, 2 GB-ig Időzített képrögzítési lehetőség Valós idejű kameravezérlés és digitális képgyűjtés beépített USB interfészen keresztül (bővített csomag). Frissítési frekvencia: 60 kép/sec. Robosztus kivitel Védettség: IP54. Ütés/rezgésállóság: 294/29,4 m sec -2 (30G/3G).

31 Avio InfReC R300Z, hőkamera készlet ( C) Tartalma: 1 db Avio InfReC Thermography R300Z, 1 db AC adapter, 1 db akkumulátor, 1 db akkutöltő, 1 db csuklópánt, 1 db hordtáska, 1 db vállpánt, 1 db lencsevédő, 1 db SD kártya, 1 db USB kábel, 1 db vezetékes távirányító, 1 db Avio NS9500PRO kiértékelő, on-line és jegyzőkönyvkészítő szoftver (MS Windows XP, VISTA és Windows7 (32bit) kompatíbilis). Műszaki adatok Készülék típus R300Z R300ZD Általános tulajdonságok Kezelés / képminőség javítás Mérési tartomány C Felbontás (NETD) 0.06 C (30 C-nál, + átlagolással). Pontosság ±2 C vagy ±2% leolvasott érték, amelyik a nagyobb. Detektor Nem hűtött, UFPA detektor. Hőkép felbontás Színképtartomány I.F.O.V. 320x240 pixel µm. 0,59 2,4 mrad.- Fókuszállítás 30 cm, 1 m, 3 m. Látómező 11 x 8,1-43 x 32 Képfrissítés 60 Hz. 8,5 Hz. A/D felbontás Fókusz Automatikus működések Kezeléstámogatás Többnyelvű menü Korrekciós lehetőségek Átlagolás Medián szűrő Élek kiemelése 14 bit. Kézi. Teljesen automatikus (szint, érzékenység,) vagy kézi. Beállítások ikonok segítségével. 16 nyelven. Emissziós tényező, távolság, környezeti reflexió és háttérsugárzás.

32 Megjelenítési tulajdonságok Mérési tulajdonságok Adattárolás Csatoló felületek Egyebek Infra és vizuális képek megjelenítés Szín paletták Megjelenítés Vázlatkép üzemmód Segéd rácsvonalak Digitális zoom Panoráma képek készítése Többpontos hőmérséklet megjelenítés Többpontos emissziós tényező korrekció Emissziós tényező számítás Két pont közötti hőmérséklet különbség Hőmérséklet analízis funkciók Profil Hőmérsékleti értékek keresése funkciók Riasztási funkciók Adattároló Infra videó készítés az SD kártyára Adattároló Képformátum Szakaszos képrögzítés Esemény vezérelt felvétel USB Riasztási kimenet Videó kimenet Lézeres irányzó Vizuális kamera LED-es megvilágító Hangrögzítési lehetőség Szöveges megjegyzés Megjelenítő képernyő PC szoftver Egyesített hő- és látható kép és egymás melletti megjelenítés. Szivárvány, írisz, világosság, fényesség, izzóvas, izzó fekete és izzó fehér. 8, 16 és 256 fokozat. 9 kép megjelenítése. 4 szeresig. Beépített (egyesítés a keresőben beállítási segítséggel). 10 pont. 10 pont. Maximum, minimum és átlag a kijelölt területen (max. 5 mező). Vízszintes és függőleges. Maximum, minimum érték keresése e teljes képernyőn. Funkciók: hangjelzés, riasztás képernyőn, kézremegés riasztás (BE/KI), hőmérsékleti értékek beállítása, riasztások esetén hardveres kimeneti jel. SD kártya, SDHC megfelelés kép/s. 1-8,5 kép/s. SD kártya, SDHC megfelelő. JPEG hőmérsékleti adatokkal, 14 bit. 3 másodperc és 60 perc intervallum között állítható. USB2.0 a teljes értékű (14 bites) on-line és infra videó adatátvitelhez és a tömeges adattárolási funkcióhoz a PC felé. Feszültségmentes kapcsolat. NTSC/PAL egyesített videó jel a kijelzőről. Beépített (2-es osztályú, vörös). 3,1 Megapixeles CMOS kamera. Infra képenként 30 másodperc. Maximum 256 karakter, SD kártyán az infra képhez csatolva. A megvilágításhoz és a feladathoz beállítható, elfordítható 3,5 -os, színes LCD megjelenítő. NS9500PRO teljes értékű kiértékelő, on-line és jegyzőkönyvkészítő szoftver alapcsomagban.

33 Energia ellátás Környezeti feltételek Általános tartozékok Akkumulátor 1 db Avio InfReC Thermography R300, 1 db AC adapter, 1 db akkumulátor, 1 db akkutöltő, 1 db csuklópánt, 1 db hordtáska, 1 db vállpánt, 1 db lencsevédő, 1 db SD kártya, 1 db USB kábel, 1 db vezetékes távirányító, 1 db Avio NS9500PRO kiértékelő, on-line és jegyzőkönyvkészítő szoftver (MS Windows XP, VISTA és Windows 7 (32bit) kompatíbilis). Lithium-ion akkumulátor (2500 mah), tipikus működési idő: 2 óra, folyamatos használatnál. Váltóáramú tápegység 100-tól 230 V-ig, 50 / 60 Hz. Energiafogyasztás Tipikusan 4,3 W. Működési hőmérséklet/nedvesség Ütés és rezgés állóság EMC Védelem a környezeti hatásoktól Méretek Tömeg C, 90% vagy alacsonyabb relatív páratartalom. 294 m/s 2,(30 G) 29,4 m/s 2 (3 G). CE megfelelőség (A osztályú). IP54 (IEC60529). 121x105x281 mm (kihajtott LCD kivételével). 1,9 kg (akkumulátorral együtt). Választható tartozékok Megnevezés Műszaki leírás NC-LSC05-220V Akkumulátor töltő, 110 vagy 230 V. TR2UR18650F5928B TVB-C501 IRU-F01A MV-320MP U9800 IRS-IR300B-B Tölthető akkumulátor, Lithium-ion akkumulátor (2500 mah), tipikus működési idő: 2 óra. Hordozható akkumulátor tartó, akkumulátor nélkül. LCD védő Videó kábel (mini PIN - RCA) Kisméretű állvány Kalibráció

34 9. Avio H2640 hőkamera - IEEE1394, USB2.0 és NTSC/PAL egyesített videó jel, S-videó Nagy felbontóképességű 640x480 pixeles detektor A képfelbontás négyszer jobb, mint a 320x240-es detektoré. A felhasználó gyors mérést végezhet nagy területen, jó felbontóképességgel. Főbb tulajdonságok Látható kép és hőkép egyesítés. Az átkapcsolás a keresőről az LCD-re, annak nyitásakor automatikusan végbemegy. LCD/képkereső automatikusan bekapcsol, ha kinyitották. Könnyen megtalálható tónusos pontkurzor. Egyszerű kezelhetőség Nagy kezelő gombok. Többnyelvű (angol, francia, német, olasz, japán, koreai, portugál, orosz, spanyol, ) legördülő menürendszer. Teljesen automatikus funkciók és működés. Nagy felbontás 0,06 C hőmérsékleti felbontás 30 C-on és 30 Hz-en. 0,03 C hőmérsékleti felbontás 30 C-on 30 Hz-en és Σ64. Könnyű, robosztus kivitel Mindösszesen 1,7 kg LCD-vel és akkumulátorral együtt. Akkumulátor üzemideje kb. 120 perc. Por és freccsenő víz elleni védelem: IP54. Ütéssel / rezgéssel szembeni ellenálló képessége: 294/29,4 m sec -2 (30G/3G) Vizuális kamera és céltárgy megvilágító Infravörös és vizuális kép egyidejű rögzítése (egy fájlban). 1.3 Mega pixeles, jó minőségű vizuális kamera. A céltárgy megvilágító biztosítja a szükséges fényt a látható kép felvételéhez, ott, ahol sötét van. Kompozit képek megjelenítése a még egyszerűbb azonosításhoz. Egyszerre rögzíti a látható képet és a hőképet, és megjeleníti az egyesített képet, így a meleg helyek könnyen azonosíthatók. Tiszta, jól látható képek 5.6 széles LCD színes képernyő és képkereső. A megvilágításhoz (napfény vagy mesterséges fény) alkalmazkodó LCD megjelenítő egyaránt kitűnő megjelenítést tesz lehetővé. Időzített képrögzítési lehetőség Real-time memory Hangrögzítési lehetőség Képenként 30 másodperc áll rendelkezésre a hangrögzítésre. Lézermutató A mérendő pont könnyű kiválasztásához.
