1 CF2 Vezeték nélküli padlófűtés-vezérlő rendszer Adatlap

2 Alkalmazási példák Önálló padlófűtő rendszerek CF-MC CF-RS CF-RD CF-RF CF-MC CF-RC CF-RP CF-RD CF-RF 2

3 Kombinált padló- és fűtőtestes fűtőrendszer CF-MC CF-RF CF-RS CF-RD CF-MC CF-RC CF-RF CF-RS CF-RS CF-RD CF-RP CF-RD 3

4 Fő Vezérlő: CF-MC CF-MC Alkalmazás A CF-MC a Danfoss új, hagyományteremtő vezeték nélküli padlófűtés-vezérlő rendszerének fő vezérlője. A rendszer számos kibővített funkciót kínál az optimális kényelemhez és energia-megtakarításhoz, egyéni szobahőmérséklet-szabályozással. Példák a fő vezérlő új funkcióira: kétirányú, vezeték nélküli adatátvitel, akár 10 db, rövidzárlat ellen védett kimenet 24 V-os, alapállapotban nyitott vagy zárt működtető elemekhez, relék a szivattyú és a kazán vezérlésére, öndiagnosztikai program, globális készenléti állapot, fűtési/hűtési funkció, vezérelhetőség főkapcsolóval vagy impulzusszélesség-modulációs elven (PWM), stb. Az új rendszer akár 3 fő vezérlőt is tartalmazhat, így a nagyobb kiterjedésű rendszerekhez akár 30 kimenetet is képes biztosítani. A fő vezérlő egyszerűen csatlakoztatható közvetlenül a 230 V-os betápláláshoz. Külön transzformátorra nincs szükség. A rendszer minden működtető elemhez 24 V betáplálást nyújt. Az akár 3 vezérlőből álló rendszerek is egyetlen, vezeték nélküli távirányítóval hozzáférhetők, CF-RC. A távirányító még több funkció elérését teszi lehetővé. Ilyen a fő vezérlő kimeneteinek egyéni beállítása, a helyi szobahőmérsékleti beállítások felülbírálása és rögzítése, a csökkentett energiájú időszakok és a ki-bekapcsolási időszakok programozhatósága, a rendszerállapot lekérdezése, stb. A fő vezérlő, illetve a vezeték nélküli rendszer többi része közötti kétirányú, vezeték nélküli kommunikáció rendkívül biztonságos adatátvitelt tesz lehetővé. Mindemellett a fő vezérlőhöz, illetve onnan kifelé irányuló, vezeték nélküli jel ellenőrizhető (Kapcsolat ellenőrzése), így a szobai termosztátokon, jelismétlőkön, stb. gyorsan, közvetlenül visszajelezhető a Jel OK állapot. A szobai termosztátok 4 változatban kaphatók: standard, nyilvános (vandálbiztos), kijelzős, illetve infravörös padlóérzékelővel és kijelzővel szerelt. A különféle termosztát-kivitelek a legtöbb alkalmazási területet és funkcionális igényt képesek kielégíteni. Funkciók Kétirányú, vezeték nélküli adatátvitel 868,42 MHz-en a nagyobb pontosságú adatátvitel, valamint az adatkapcsolatnak a rendszer összes részegységén, pl. a szobai termosztátokon, távirányítón, stb. visszajelezhető, közvetlen ellenőrizhetősége érdekében A szobai termosztátok, illetve a rendszer egyéb részegységei vezeték nélkül rendelhetők a feladatokhoz. 5 vagy 10 db, rövidzárlattól védett kimenet, LED-es visszajelzéssel Kimenetek 24 V-os, alapértelmezésben zárt vagy nyitott működtető elemekhez. Kb. 12 perces szelepmozgatás minden kimenethez 14 naponta, ha nincs hőigény. Szabályozás főkapcsolóval vagy impulzusszélesség-modulációs (PWM, Pulse Width Modulation) elven. Bemenet (Be/Ki) a fűtéshez / hűtéshez. Tartozékként harmatpont-szabályozó termékek kaphatók; ezek működése a fő vezérlőtől független. Bemenet (Be/Ki) a globális készenléti állapothoz. Bekapcsolt állapotban mindegyik szobai termosztát 8 C-ra áll. Szivattyúvezérlő relé 1 perces automatikus szivattyúmozgatással 3 naponta az állás okozta károsodás elkerülésére. Kazánvezérlő relé csak fűtési igény esetén aktiválódik. Egyszerű kábelrögzítés a működtető elemeknek fenntartott összes kimeneten, többféle kábeltípushoz (négyszögletű vagy körkörös). Automatikus öndiagnosztika, visszajelzési lehetőséggel számos hibához, pl. a vezeték nélküli kapcsolat hibájához, valamely kimenetre kötött működtető elem hiányához/hibájához, stb. Rendelés Termék Típus Tápfeszültség Kimeneti feszültség Rendelési kód Fő vezérlő 5 kimenettel CF-MC 230 V AC 24 V DC 088U0205 Fő vezérlő 10 kimenettel CF-MC 230 V AC 24 V DC 088U0200 4

5 Tartozékok Termék Típus Rendelési kód TWA-A 24 V NC Fő vezérlő, kimenetek 24 V-os, alapértelmezésben zárt működtető elem Danfoss elosztószelepekhez Harmatpont-szabályozó termékek 088H3110 RA-C 20 Szelep hűtő- és fűtőáramkörökhöz (K vs = 3,30) 013G3096 EDA-S Érzékelő az elektronikus harmatpont-riasztáshoz 088H3011 EDA-24 Elektronikus harmatpont-riasztó, 24 V AC 088H3001 TWA-A 24 V NO 24 V-os, alapértelmezésben nyitott működtető elem Danfoss RA 2000 szelepekhez 088H3111 EDA-230 Elektronikus harmatpont-riasztó, 230 V AC 088H3002 TWA-A 230 V NO 230 V-os, alapértelmezésben nyitott működtető elem Danfoss RA 2000 szelepekhez 088H3113 Adatok Tápfeszültség 230 V AC Kimenetek száma, feszültség 5 10 / 24 V DC Adatátviteli frekvencia 868,42 MHz Adatátvitel hatósugara (max.) 30 m (normál épületekben) Adatátviteli teljesítmény < 1mW Működtető elem kimenetének max. folyamatos terhelése 35 VA összesen, az összes kimenetre Szivattyúrelé max. terhelése 230 V és 8 A / 2 A (induktív) Kazánrelé max. terhelése 230 V és 8 A / 2 A (induktív) Engedélyek CE Szabvány EN60730 Irányelvek R&TTE, LVD és EMC Védettség IP 30 Hálózati kábel 1,5 m Tömeg 700 g Vezetékelés Input Global Standby Heating/Cooling Relays 1 2 Actuator outputs External Antenna L N L N Méretek

6 Szobai termosztátok: CF-RS, CF-RP, CF-RD, CF-RF CF-RS CF-RP CF-RD CF-RF Alkalmazás A Danfoss új, vezeték nélküli padlófűtő rendszereinek szobai termosztátjai új kialakításúak, és számos új funkciót kínálnak. A termosztátok az alkalmazási követelmények és a személyes igények széles skáláját képesek kielégíteni. Minden szobai termosztát közös jellemzője az egyszerű, mégis hatékony Kapcsolat ellenőrzése funkció. E funkciót az új, vezeték nélküli rendszer új típusú, kétirányú, vezeték nélküli kommunikációs megoldása tette lehetővé. A kétirányú, vezeték nélküli technológiának köszönhetően mindegyik típusú szobai termosztáton lehetségessé válik a Kapcsolat ellenőrzése funkció. E funkcióval közvetlenül a szobai termosztátról lekérdezhető a termosztát, illetve a CF-MC fő vezérlő közötti vezeték nélküli kommunikáció állapota. Így a vezeték nélküli jel állapota egyszerűen és pontosan megjeleníthető a szobai termosztáton még azelőtt, hogy a termosztátot felszerelnék a falra. Minden termosztát rendelkezik a merülő elemet jelző LED-del is. A szobai termosztátok 4 új változatban kaphatók. Ezek a standard, a nyilvános (vandálbiztos), a kijelzős, valamint a kijelzővel és infravörös padlóérzékelővel szerelt változatok. A különböző kivitelek a legtöbb igényt képesek kielégíteni. Funkciók Kétirányú, vezeték nélküli adatátvitel 868,42 MHz-en a biztonságosabb adatátvitelért és a kapcsolat mindegyik szobai termosztáton történő ellenőrizhetőségéért. Könnyű, vezeték nélküli hozzárendelés a CF-MC fő vezérlőhöz. CF-RF Alsó és felső korlátok a hőmérsékleti beállításokhoz. 2 x AA 1,5-os alkálielemmel működik. A merülő elemet LED jelzi. A nyilvános (vandálbiztos) verzió beállított pontjai rejtett kevelőszervekkel adhatók meg, így gyermekszobákban, iskolákban, irodaépületekben, stb. is használható. A digitális kijelzővel szerelt változat mutatja a pillanatnyi vagy a beállított szobahőmérsékletet, a beállítások pedig átlátható menü- és ikonrendszerrel adhatók meg. Az infravörös padlóérzékelővel és digitális kijelzővel ellátott változat segítségével alsó és felső határérték szabható meg a padlóhőmérséklet számára. 6

7 Rendelés Termék Típus Rendelési kód Vezeték nélküli szobai termosztát, standard CF-RS 088U0210 Vezeték nélküli szobai termosztát, nyilvános (vandálbiztos) CF-RP 088U0211 Vezeték nélküli szobai termosztát, kijelzővel CF-RD 088U0212 Vezeték nélküli szobai termosztát, kijelzővel és infravörös padlóérzékelővel CF-RF 088U0213 Adatok Tápfeszültség 2 x 1,5 V AA alkálielem Elem élettartama CF-RS/P: 3 4 év. CF-RD/F: 1 3 év Adatátviteli frekvencia 868,42 MHz Adatátvitel hatósugara (max.) 30 m (normál épületekben) Adatátviteli teljesítmény < 1mW Hőfokbeállítási tartomány 5 35 C Engedélyek CE Szabvány EN60730 Irányelvek R&TTE és EMC Védettség IP 21 Tömeg 120 g Méretek

8 Táv irányító: CF-RC CF-RC Alkalmazás Az opcionális CF-RC vezeték nélküli távirányító további funkciókat és alkalmazási előnyöket nyújt. Az előnyök között szerepel a fő vezérlő kimeneteinek padló- vagy fűtőtestes fűtéshez való, önálló beállíthatósága, a csökkentett hőmérsékletigényű program a zónavezérléshez, az időszakos program a szabadidős helyiségek hőfokszabályozásához, a hőmérsékleti beállítások reteszelhetősége és felülbírálhatósága a helyi szobai termosztátokon, a hibakeresési és riasztás-naplózási rendszerfelügyelet, stb. A távirányító által vezeték nélküli kapcsolaton elérhető rendszer akár 3 db fő vezérlőt (CF-MC), azaz rendszerenként 30 kimenetet is tartalmazhat. Ennek köszönhetően nagyobb padlófűtési alkalmazások, illetve kombinált (pl. fűtőtesteket is tartalmazó) rendszerek is megvalósíthatók. A távirányító összes lehetősége és funkciója elérhető a nagyméretű kijelző, valamint a központi elhelyezkedésű nyomógombok segítségével. A menüszerkezet magától értetődő, így a rendszer a távirányítóval rendkívül könnyen kezelhető. A kijelző háttérvilágított. A háttérvilágítás valamely gomb lenyomására azonnal bekapcsol. Funkciók Fali felszerelés (dokkolóállomással), 230 V-os betáplálással. A hordozható üzemet 2 db 1,5 V-os AA alkálielem teszi lehetővé. A merülő elemet kijelzőikon mutatja. Kétirányú, vezeték nélküli adatátvitel 868,42 MHz-en a pontosabb adatátvitel és az ellenőrizhetőség érdekében. Könnyű, vezeték nélküli hozzárendelés a CF-MC fő vezérlőhöz. Akár 3 db CF-MC fő vezérlő, valamint az ezekhez rendelt szobai termosztátok vezérlése. A fő vezérlő(k) minden kimenete önállóan beállítható akár padlófűtés, akár pl. fűtőtestek vezérlésére főkapcsolóval vagy impulzusszélesség-modulációs elven. A helyi szobai termosztátok hőfokbeállításainak opcionális központi megadása, rögzítése vagy felülbírálása. Hibaazonosítás, riasztások naplózása. Időszakos program naptárfunkcióval a szabadidős időszakokban történő fűtéshez. Csökkentett hőmérsékletű program a nem állandóan foglalt helyiségek hőfokszabályozására. Rendelés Termék Típus Rendelési kód Vezeték nélküli távirányító CF-RC 088U0220 8

9 Adatok Tápfeszültség 230 V AC és 2 db 1,5 V-os AA alkálielem Adatátviteli frekvencia 868,42 MHz Adatátvitel hatósugara (max.) 30 m (normál épületekben) Adatátviteli teljesítmény < 1mW Engedélyek CE Szabvány EN60730 Irányelvek R&TTE, LVD és EMC Védettség IP 21 Hálózati kábel 1,8 m Tömeg 200 g Méretek

10 Jelismétlő egység: CF-RU Up to 30m Up to 30m Up to 30m Up to 30m CF-RC CF-RU Alkalmazás A CF-RU jelismétlő egység megnöveli a fő vezérlő, a szobai termosztátok, illetve a rendszer egyéb részei közötti kétirányú, vezeték nélküli kommunikáció hatósugarát. A jelismétlő egység különösen jól alkalmazható ott, ahol a távolságok, illetve akadályok nehezítik a vezeték nélküli kommunikációt. Ha a kapcsolat ellenőrzése azt mutatja, hogy a fő vezérlő felé a vezeték nélküli kommunikáció nem épül fel, akkor elegendő beiktatni a jelismétlőt, és újból ellenőrizni a kapcsolatot. A jelismétlő egység a szobai termosztátok és a távirányító (opcionális) közötti jeleket továbbítja. Ez a funkció különösen hasznos nagyobb létesítményekben, ahol a részegységek közötti fizikai távolság megakadályozza a pontos, vezeték nélküli jelátvitelt. A jelismétlő egység ott is használható, ahol a rádiós adatátvitelt különböző akadályok, pl. vastag falak, fémtárgyak, stb. gátolják. A fő vezérlő saját maga, illetve a szobai termosztát között legfeljebb 3 db, láncszerűen telepített jelismétlő egység használatát támogatja. Egyetlen fő vezérlővel több, párhuzamosan telepített jelismétlő-lánc is alkalmazható. Funkciók Kétirányú, vezeték nélküli jelátvitel 868,42 MHz-en a pontosabb adatátvitelért és az ellenőrizhetőségért. Könnyű, vezeték nélküli hozzárendelés a CF-MC fő vezérlőhöz. Betáplálás: 230 V. A fő vezérlő illetve a szobai termosztát között legfeljebb 3 db, láncszerűen telepített jelismétlő egység használata támogatott. Egyetlen fő vezérlővel több, párhuzamosan telepített jelismétlő-lánc is alkalmazható. Rendelés Termék Típus Rendelési kód Jelismétlő egység CF-RU 088U0230 Adatok Tápfeszültség 230 V AC Adatátviteli frekvencia 868,42 MHz Adatátvitel hatósugara (max.) 30 m (normál épületekben) Adatátviteli teljesítmény < 1mW Engedélyek CE Szabvány EN60730 Irányelvek R&TTE, LVD és EMC Védettség IP 21 Hálózati kábel 3,0 m Tömeg 100 g 10

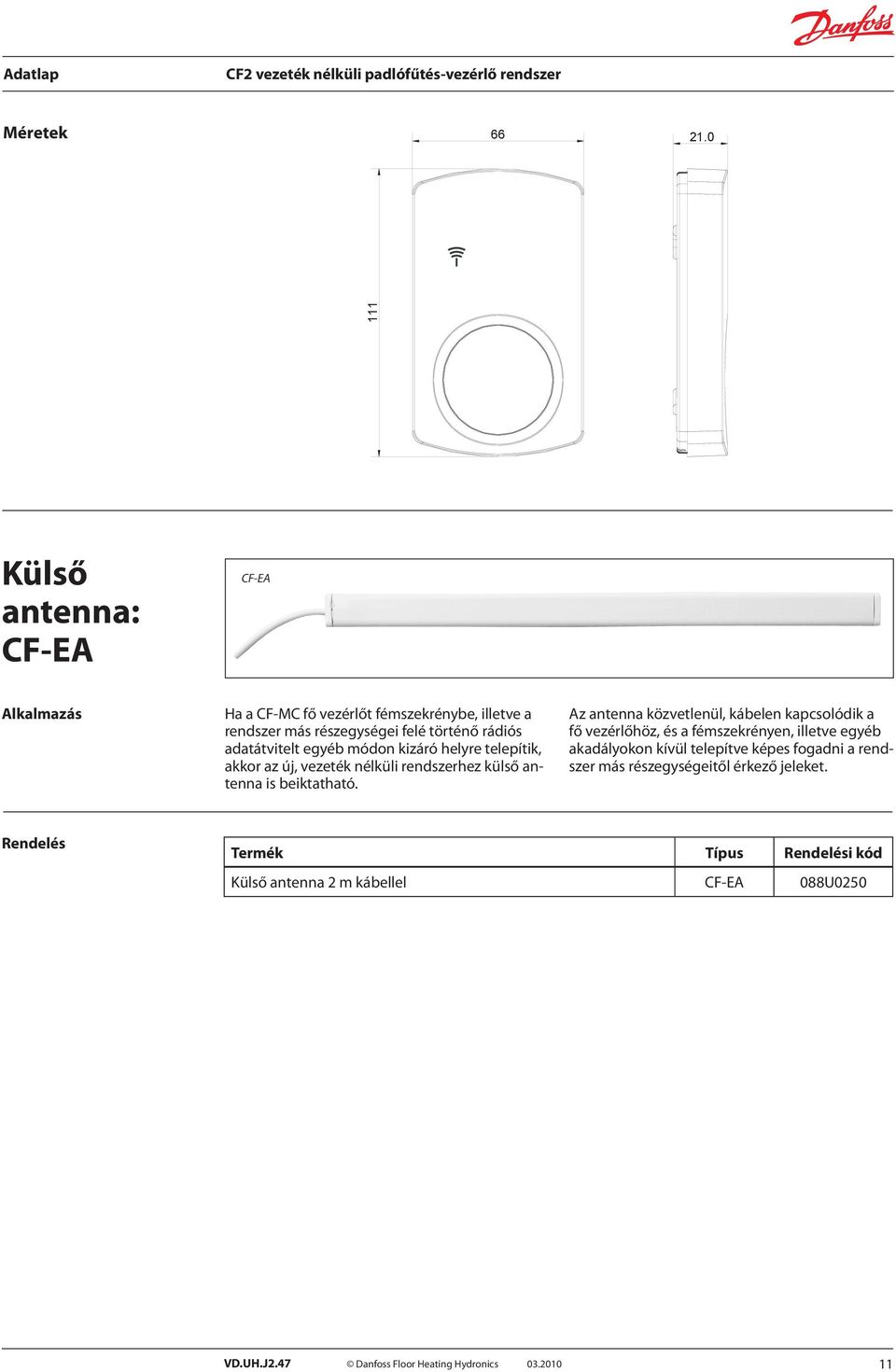

11 Méretek Külső antenna: CF-EA CF-EA Alkalmazás Ha a CF-MC fő vezérlőt fémszekrénybe, illetve a rendszer más részegységei felé történő rádiós adatátvitelt egyéb módon kizáró helyre telepítik, akkor az új, vezeték nélküli rendszerhez külső antenna is beiktatható. Az antenna közvetlenül, kábelen kapcsolódik a fő vezérlőhöz, és a fémszekrényen, illetve egyéb akadályokon kívül telepítve képes fogadni a rendszer más részegységeitől érkező jeleket. Rendelés Termék Típus Rendelési kód Külső antenna 2 m kábellel CF-EA 088U
