1 GPRS Pager 3 / F TELEPÍTÉSI ÉS ALKALMAZÁSI ÚTMUTATÓ v1.21 és újabb modul verziókhoz

2 Tartalomjegyzék 1 GPRS Pager 3 alapvet funkciója A rendszer mködése GPRS bejelzés Router beállítások Tartalék GPRS bejelzés GPRS_COM.exe beállítása GPRS kapcsolat hiánya esetén történ bejelzés Távfelügyeleti program beállításai Soros kapcsolat beállítása Események beállítása GPRS Pager 3 beállítása GPRS adatok beállítása Beállítás USB porton keresztül Beállítás internet kapcsolaton keresztül További beállítások Telepíti beállítások Beállítások USB soros kapcsolaton keresztül Beállítások internet kapcsolaton keresztül További beállítások Modul állapotának figyelése Tápfeszültség figyelés Paraméterek beállítása Adatok szerkesztése Zónák beállításai Események beállításai Relé kimenetek beállításai Telefonszámok beállításai Riasztás beállításai Jelszó megváltoztatása Eseménylista megtekintése Modul verziójának lekérdezése Eseménynapló megtekintése a szerver weboldalán keresztül Telefonos távvezérlés és lekérdezés GPRS Pager 3 küls elemei és funkciói SIM kártya tartó LED jelzések A modul bekötése Telepítési útmutató Felszerelés: Beüzemelés Technikai adatok A termék technikai adatai A csomagolás tartalma

3 1 GPRS Pager 3 alapvet funkciója Riasztóközpontok kiegészítjeként, GPRS átjelzként, vagy önállóan élesíthet, 4 zónás GPRS riasztóközpontként is használható. További funkciók: SMS küldés minden eseményre külön beállítható szöveggel Külön esemény a bemeneteken történt eseményre és visszaállásra 2 A rendszer mködése A GPRS Pager elsdlegesen a GPRS kommunikációt használja a jelzések átvitelére, de ha ez éppen nem használható, akkor GSM hanghívással keresztül kommunikál a távfelügyelet kapcsolt vonalas vevjével (pl. ENIGMA vevegység): 3

4 2.1 GPRS bejelzés A GPRS Pager elssorban GPRS adatkommunikációval tartja a kapcsolatot: GPRS hálózatot használva a GSM szolgáltató APN központján, az interneten, majd a távfelügyeleti routeren keresztül kommunikál a TEX szerverrel (több szerver esetén az els elérhet TEX szerverrel). A szerver a beérkez csomagokat átalakítás után, soros porton keresztül továbbítja a távfelügyeleti PC-re. A szerver és a távfelügyeleti PC közötti soros kommunikáció a kapcsolt vonalas vevk által is használt protokollal történik, ezért a távfelügyeleti PC-n bármilyen, akár az eddig is használt távfelügyeleti program futhat, amennyiben kezeli a Contact ID formátumot (pl. Alarm-sys) Router beállítások A rendszer mködéséhez a routeren a következ beállítások szükségesek: DHCP használata esetén ügyeljen arra, hogy a szerver lokális IP címe ne essen bele a DHCP tartományba. A publikus GPRS eszköz kommunikációs port (alapbeállítás: 3333) legyen átirányítva a szerver helyi IP címére, a 3333-as portra, és legyen mindig engedélyezve A publikus WEB eseménynapló port (alapbeállítás: 8280) legyen átirányítva a szerver helyi IP címére, a 8280-as portra, és legyen mindig engedélyezve A publikus Frissítés port (alapbeállítás: 22) legyen átirányítva a szerver helyi IP címére és a 22-es portra, de csak a gyártó kérésére engedélyezze frissítés és diagnosztika céljából. 4

5 2.2 Tartalék GPRS bejelzés Ha a szerver nem (vagy több szerver estén egyik sem) mködik, vagy nem érhet el interneten keresztül meghibásodás vagy karbantartás miatt, akkor a GPRS Pager a tartalék szerverre kapcsolódik és azzal kommunikál. A távoli szerverhotelben elhelyezett tartalék szervert egy vezetékes vagy rádiós internet kapcsolat (GPRS, HSDPA modem segítségével) köti össze a Backup PC-vel. (biztonsági okból javasolt a rádiós internet használata, amennyiben a vezetékes internet nem lenne független az elsdleges szerverek által használttól). A kapcsolat folyamatos fenntartását és a tartalék szervertl kapott adatok fizikai soros portra történ továbbítását a Backup PC-re elzetesen telepített és futatott GPRS COM Port program végzi. A Backup PC közbeiktatása nem kötelez, de ersen ajánlott annak érdekében, hogy a távfelügyeleti gép ne legyen közvetlenül kitéve az Internetrl érkez esetleges támadásoknak. Amennyiben mégsem használ Backup PC-t, akkor a folyamatos internet kapcsolat fenntartásához a GPRS COM Port program helyett használja a GPRS VPORT programot (a távfelügyeleti gépen). A Backup PC egy Windows XP vagy Windows Vista használatára alkalmas irodai PC legyen. A Backup PC-t egy soros null modem kábellel kell összekapcsolni a távfelügyeleti PC egy szabad soros portjával (ha nincs szabad soros port, akkor gondoskodni kell a távfelügyeleti PC bvítésérl). Ezen a soros porton keresztül kapja meg a jelzéseket a távfelügyeleti program. A Backup PC független internet kapcsolatára jó megoldás lehet bármely GSM szolgáltató mobil internet csomagja. Ez a csomag tartalmaz egy mobil internet modemet, amely Windows alatt gyorsan, egyszeren telepíthet és használható USB porton keresztül. Közel 100Mbyte havi adatforgalomra lehet számítani a Backup PC és a tartalék szerver között zajló gyakori kapcsolat ellenrz kommunikáció miatt, ezt vegye figyelembe a GPRS internet csomag kiválasztásánál. 5

6 2.2.1 GPRS_COM.exe beállítása Távoli tartalék szerver használata esetén a Backup PC-n folyamatosan futnia kell a GPRS COM programnak. Ez a program tartja a kapcsolatot a távoli tartalék szerverrel, átveszi az ott megjelen Contact ID jelzéseket, majd továbbítja a távfelügyeleti gép soros portjára. Indítsa el a GPRS COM programot ( honlapról letölthet vagy a mellékelt CD-rl feltelepíthet) Kösse össze a Backup PC-t és a Távfelügyeleti kliens PC-t soros Null-modem kábel segítségével. Válassza ki a fizikai soros portot (amelyre a kábelt csatlakoztatta) és nyissa meg a Soros port megnyitása gombra kattintva. Adja meg a belépési jelszót a szerverhez. A jelszót elegend megadni az els indításkor. Nyomja meg a Részletek >>> gombot, és a megjelen ablakban kattintson a Kapcsolódás a szerverhez gombra Ellenrizze, hogy a program csatlakozott a szerver felé (zöld ábra) A Távfelügyeleti programban állítsa be a soros port paramétereit a Hiba! A hivatkozási forrás nem található. fejezetnek megfelelen Ha létrejött a soros kapcsolat, akkor a Backup PC az interneten keresztül fogadja majd a beérkez Contact ID üzeneteket és a soros kábelen keresztül továbbítja azt (ugyanúgy mint egy normál telefon vonali vevegység) a távfelügyeleti kliens PC felé. A Távfelügyeleti program pedig megjeleníti és tárolja a Contact ID üzeneteket. A távfelügyeleti program futtatásakor kapcsolja ki a GPRS COM PORT program automatikus nyugtázását, különben a program minden bejelzést magától nyugtázni fog, akkor is ha a távfelügyeleti gép nem nyugtáz! Ezt a funkció csak tesztelésre, hibakeresésre való! Parancssori paraméterek segítségével lehet automatizálni a program elindítását, futását, ha az indítópultra helyez egy paraméterezett parancsikont, az alábbiak szerint: -com=sorszám COM port sorszáma -ip=ipcím Szerver IP címének beállítása -m Minimalizálás ikon méretre programinduláskor 6

7 -s0 Ne mentse a parancssorban megadott paramétereket az.ini fájlba -a Automatikusan megnyitja a soros portot és kapcsolódik a szerhez A program elször beolvassa az.ini fájl tartalmát, mint alapbeállítást, majd módosítja a beállításokat a parancssorban megadott paraméterekkel. Automatikus indításhoz a szerverhez szükséges jelszót az.ini fájlnak már tartalmaznia kell. Ehhez állítsa be a programban a jelszót és kapcsolja be a "jelszó mentése" kapcsolót majd lépjen ki a programból. Így a jelszó kódolt formában mentésre kerül az.ini fájlban. példa: GPRS_COM.exe -com=4 -ip= m -s0 a A GPRS VPORT program használata azonos a GPRS COM PORT programmal, azzal a különbséggel, hogy a VPORT program ugyanazon a számítógépen fut, mint a távfelügyeleti program, és a kett között a VPORT által létrehozott virtuális soros porton keresztül zajlik a kommunikáció. 2.3 GPRS kapcsolat hiánya esetén történ bejelzés Ha a GPRS Pager nem tud GPRS adatkapcsolatot létesíteni egyik szerverrel sem, akkor GSM beszédhívással kommunikál a távfelügyelet kapcsolt vonali vevjével. A GSM hanghíváson keresztül küldött jelzések esetén, illetve ha a kapcsolt vonali vev oldalán is GSM adapter fogadja a jelzéseket, még fokozottabb jelkésleltetésre kell számítani. Ez a késleltetési id változó, ms közzé tehet. Ez azt jelenti, hogy a vezetékes vonalra tervezett vevegység idzítésein a GSM hálózati késleltetés miatt várhatóan változtatni szükséges. Ebbl adódóan elfordulhat, hogy a távfelügyeleti vev például egy CONTACT ID kódsorozat nyugtázása után csak a szabványban minimálisként meghatározott ideig vár a következ CONTACT ID kódsorozatra. GSM átjelzés esetén viszont a CONTACT ID kódsorozatra adott nyugta a GSM hálózat késleltetésével érkezik meg 7

8 a Pagerhez, majd az ennek hatására indított következ CONTACT ID kódsorozat szintén késleltetve jut el a távfelügyelethez. Nem megfelel beállítás, vagy olyan távfelügyeleti vev esetén amely elavult, nem paraméterezhet, elfordulhat hogy idtúllépés miatt a vevegység bontja a vonalat mieltt az újabb jelzés megérkezne. Az esetleges mszaki probléma megoldása érdekében kérem, vegyék fel a kapcsolatot az adott vevegység gyártójával, hogy a szükséges beállításokat meg lehessen tenni. 3 Távfelügyeleti program beállításai 3.1 Soros kapcsolat beállítása A távfelügyeleti programban az alábbiak szerint kell beállítani a soros kapcsolatot: Baud Rate: 9600 Adatbitek: 8 Paritás: Nincs Stopbitek: 1 Kapcsolatellenrz jel ismétldése: 30 másodperc Például Alarm-sys programnál: 8

9 3.2 Események beállítása A GPRS Szerver által generált események és Contact ID kódjaik: Contact ID kód Esemény E361 Internet1 kapcsolat megsznt!!! E362 Internet2 kapcsolat megsznt!!! E363 LAN kapcsolat megsznt!!! R361 Internet1 kapcsolat helyreállt R362 Internet2 kapcsolat helyreállt R363 LAN kapcsolat helyreállt A szerver a fenti Contact ID kódokhoz tartozó visszaállást is küldi. Például: E361, ha Internet1 kapcsolat megsznt, majd R361 ha újra él a kapcsolat. A szerver ügyfél azonosítója a távfelügyeleti program felé: 9999 A GPRS Szerver által generált, de a GPSR eszközben beállított ügyfélazonosítóval küldött események, és Contact ID kódjaik: Contact ID kód Esemény E360 GPRS tesztjelentés idtúllépés!!! R360 GPRS tesztjelentés helyreállt A GPRS eszköz, miután csatlakozik a szerverhez, közli a szervernek a beállított GPRS tesztjelentés gyakoriságot és ügyfél azonosítót, illetve elküldi az els GPRS tesztjelentést (életjelet). Mikor a szerver észleli, hogy a legutóbbi tesztjelentés óta eltelt a tesztgyakoriságnak beállított id, akkor további 3 percet vár, és ha addig sem érkezik tesztjelentés, akkor GPRS tesztjelentés kimaradt, E360-as Contact ID üzenetet generál, az eszközben beállított ügyfél azonosítóval A könnyebb azonosíthatóság érdekében a fenti táblázatok alapján lehet nevesíteni az eseményeket a távfelügyeleti programban (pl. Alarm-Sys programnál): 9

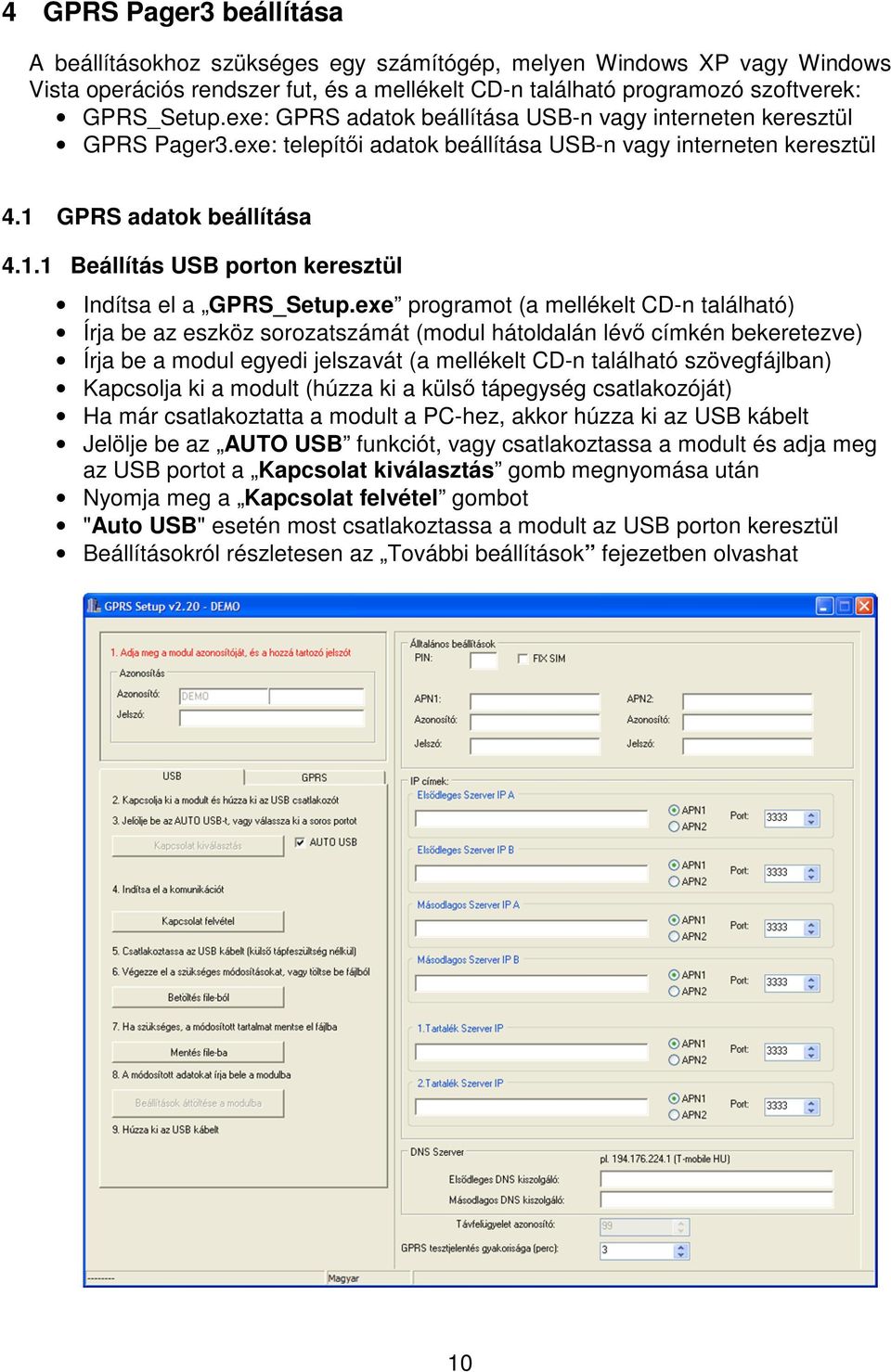

10 4 GPRS Pager3 beállítása A beállításokhoz szükséges egy számítógép, melyen Windows XP vagy Windows Vista operációs rendszer fut, és a mellékelt CD-n található programozó szoftverek: GPRS_Setup.exe: GPRS adatok beállítása USB-n vagy interneten keresztül GPRS Pager3.exe: telepíti adatok beállítása USB-n vagy interneten keresztül 4.1 GPRS adatok beállítása Beállítás USB porton keresztül Indítsa el a GPRS_Setup.exe programot (a mellékelt CD-n található) Írja be az eszköz sorozatszámát (modul hátoldalán lév címkén bekeretezve) Írja be a modul egyedi jelszavát (a mellékelt CD-n található szövegfájlban) Kapcsolja ki a modult (húzza ki a küls tápegység csatlakozóját) Ha már csatlakoztatta a modult a PC-hez, akkor húzza ki az USB kábelt Jelölje be az AUTO USB funkciót, vagy csatlakoztassa a modult és adja meg az USB portot a Kapcsolat kiválasztás gomb megnyomása után Nyomja meg a Kapcsolat felvétel gombot "Auto USB" esetén most csatlakoztassa a modult az USB porton keresztül Beállításokról részletesen az További beállítások fejezetben olvashat 10

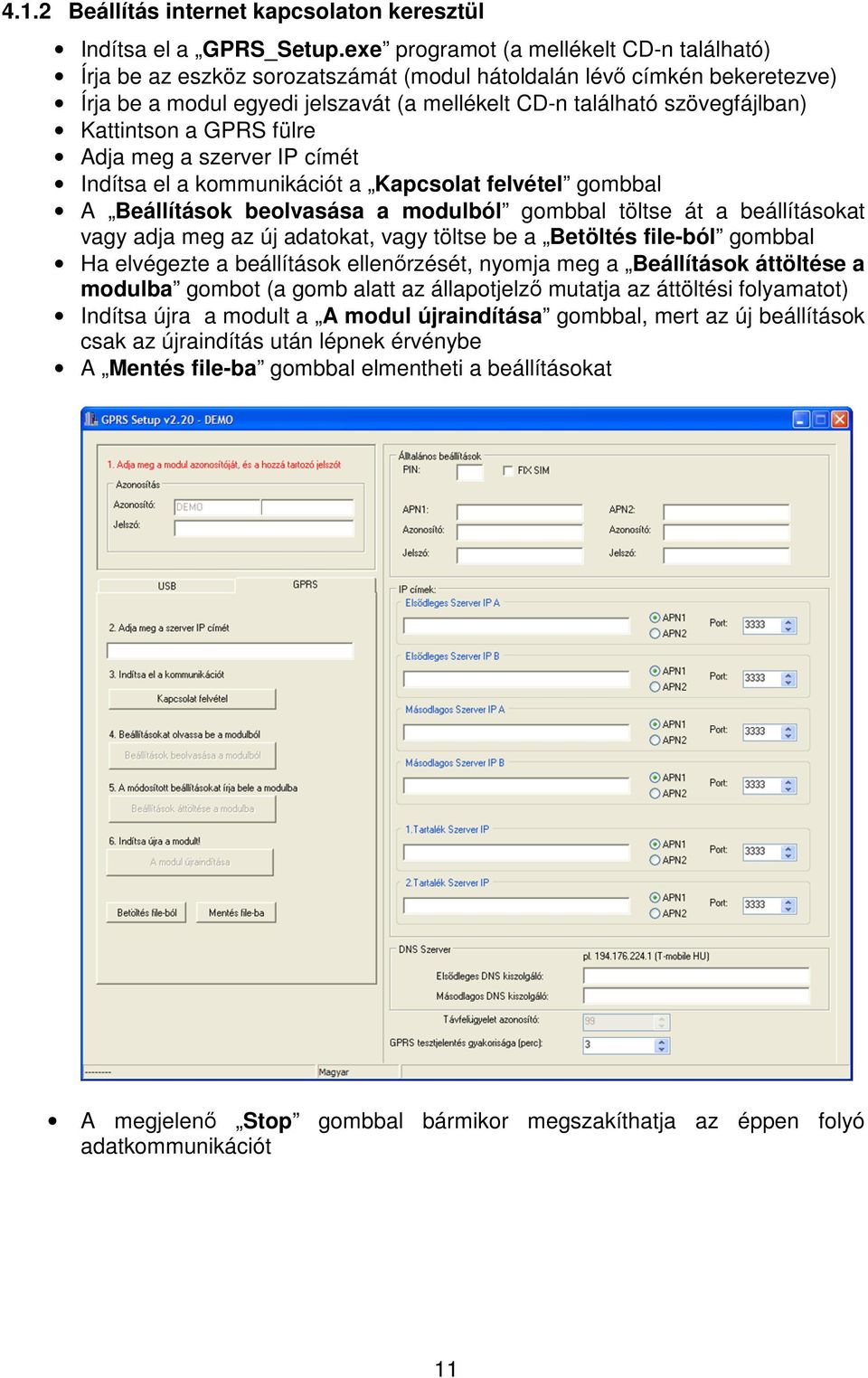

11 4.1.2 Beállítás internet kapcsolaton keresztül Indítsa el a GPRS_Setup.exe programot (a mellékelt CD-n található) Írja be az eszköz sorozatszámát (modul hátoldalán lév címkén bekeretezve) Írja be a modul egyedi jelszavát (a mellékelt CD-n található szövegfájlban) Kattintson a GPRS fülre Adja meg a szerver IP címét Indítsa el a kommunikációt a Kapcsolat felvétel gombbal A Beállítások beolvasása a modulból gombbal töltse át a beállításokat vagy adja meg az új adatokat, vagy töltse be a Betöltés file-ból gombbal Ha elvégezte a beállítások ellenrzését, nyomja meg a Beállítások áttöltése a modulba gombot (a gomb alatt az állapotjelz mutatja az áttöltési folyamatot) Indítsa újra a modult a A modul újraindítása gombbal, mert az új beállítások csak az újraindítás után lépnek érvénybe A Mentés file-ba gombbal elmentheti a beállításokat A megjelen Stop gombbal bármikor megszakíthatja az éppen folyó adatkommunikációt 11

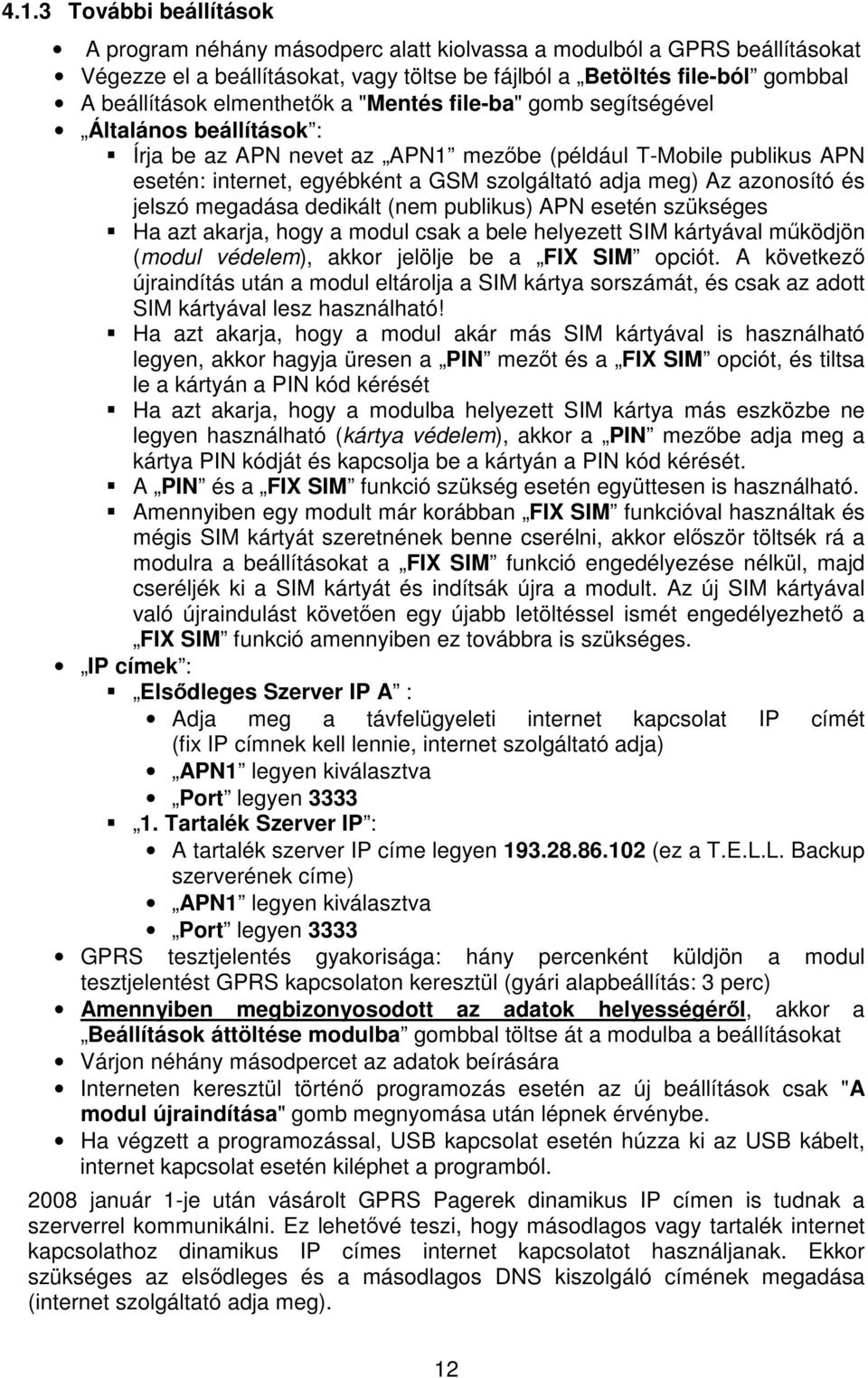

12 4.1.3 További beállítások A program néhány másodperc alatt kiolvassa a modulból a GPRS beállításokat Végezze el a beállításokat, vagy töltse be fájlból a Betöltés file-ból gombbal A beállítások elmenthetk a "Mentés file-ba" gomb segítségével Általános beállítások : Írja be az APN nevet az APN1 mezbe (például T-Mobile publikus APN esetén: internet, egyébként a GSM szolgáltató adja meg) Az azonosító és jelszó megadása dedikált (nem publikus) APN esetén szükséges Ha azt akarja, hogy a modul csak a bele helyezett SIM kártyával mködjön (modul védelem), akkor jelölje be a FIX SIM opciót. A következ újraindítás után a modul eltárolja a SIM kártya sorszámát, és csak az adott SIM kártyával lesz használható! Ha azt akarja, hogy a modul akár más SIM kártyával is használható legyen, akkor hagyja üresen a PIN mezt és a FIX SIM opciót, és tiltsa le a kártyán a PIN kód kérését Ha azt akarja, hogy a modulba helyezett SIM kártya más eszközbe ne legyen használható (kártya védelem), akkor a PIN mezbe adja meg a kártya PIN kódját és kapcsolja be a kártyán a PIN kód kérését. A PIN és a FIX SIM funkció szükség esetén együttesen is használható. Amennyiben egy modult már korábban FIX SIM funkcióval használtak és mégis SIM kártyát szeretnének benne cserélni, akkor elször töltsék rá a modulra a beállításokat a FIX SIM funkció engedélyezése nélkül, majd cseréljék ki a SIM kártyát és indítsák újra a modult. Az új SIM kártyával való újraindulást követen egy újabb letöltéssel ismét engedélyezhet a FIX SIM funkció amennyiben ez továbbra is szükséges. IP címek : Elsdleges Szerver IP A : Adja meg a távfelügyeleti internet kapcsolat IP címét (fix IP címnek kell lennie, internet szolgáltató adja) APN1 legyen kiválasztva Port legyen Tartalék Szerver IP : A tartalék szerver IP címe legyen (ez a T.E.L.L. Backup szerverének címe) APN1 legyen kiválasztva Port legyen 3333 GPRS tesztjelentés gyakorisága: hány percenként küldjön a modul tesztjelentést GPRS kapcsolaton keresztül (gyári alapbeállítás: 3 perc) Amennyiben megbizonyosodott az adatok helyességérl, akkor a Beállítások áttöltése modulba gombbal töltse át a modulba a beállításokat Várjon néhány másodpercet az adatok beírására Interneten keresztül történ programozás esetén az új beállítások csak "A modul újraindítása" gomb megnyomása után lépnek érvénybe. Ha végzett a programozással, USB kapcsolat esetén húzza ki az USB kábelt, internet kapcsolat esetén kiléphet a programból január 1-je után vásárolt GPRS Pagerek dinamikus IP címen is tudnak a szerverrel kommunikálni. Ez lehetvé teszi, hogy másodlagos vagy tartalék internet kapcsolathoz dinamikus IP címes internet kapcsolatot használjanak. Ekkor szükséges az elsdleges és a másodlagos DNS kiszolgáló címének megadása (internet szolgáltató adja meg). 12

13 5 Telepíti beállítások 5.1 Beállítások USB soros kapcsolaton keresztül Indítsa el a GPRS Pager3 programot Kapcsolja ki a modult (húzza ki a küls tápegység csatlakozóját a modulból) Ha már csatlakoztatta a modult a PC-hez, akkor húzza ki az USB kábelt Nyomja meg az USB Port felismerés gombot, majd csatlakoztassa az eszközt a PC-hez USB porton keresztül, vagy a Soros port kiválasztása gomb lenyomása után adja meg a portot Amennyiben a program felismerte a modul által használt soros portot (pl. COM1) nyomja meg a Soros kapcsolat létrehozása gombot. Adja meg a modulhoz tartozó jelszót (gyári alapbeállítás: 1111) Ha befejezte a programozást, akkor nyomja meg a Soros kapcsolat bontása gombot, és húzza ki az USB kábelt a modulból. 5.2 Beállítások internet kapcsolaton keresztül Indítsa el a GPRS Pager3 programot Adja meg a szerver IP címét és a Modul sorozatszámát Nyomja meg a Belépési jelszó megadása a szerverhez gombot Írja be a belépési jelszót (WEB jelszót) Nyomja meg a Szerver kapcsolat létrehozása gombot 5.3 További beállítások A sikeres kapcsolódás után a következ ábrán látható gombok, funkciók elérhetvé válnak. Részletes leírásukról a következ alfejezetekben olvashat. 13

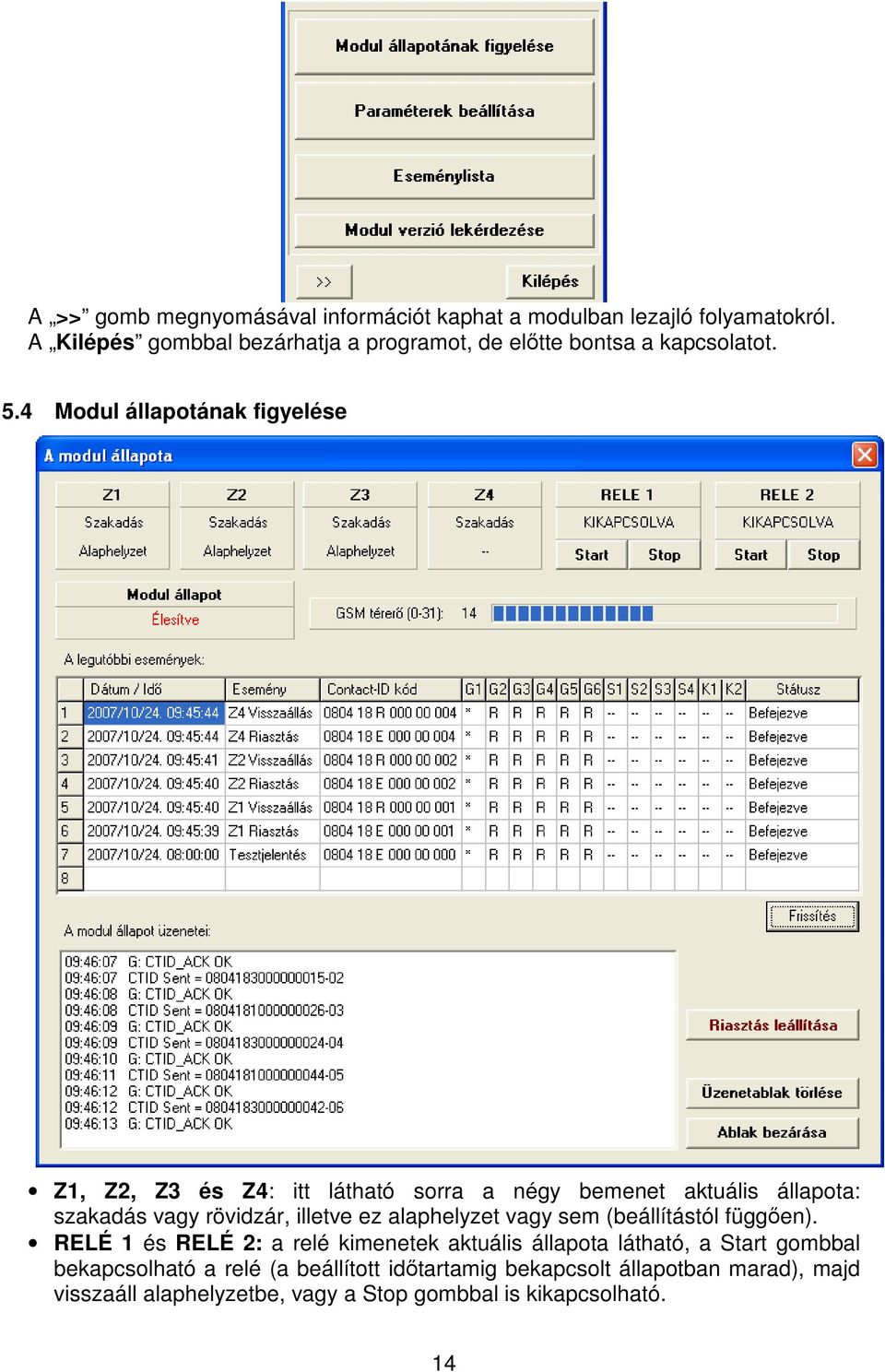

14 A >> gomb megnyomásával információt kaphat a modulban lezajló folyamatokról. A Kilépés gombbal bezárhatja a programot, de eltte bontsa a kapcsolatot. 5.4 Modul állapotának figyelése Z1, Z2, Z3 és Z4: itt látható sorra a négy bemenet aktuális állapota: szakadás vagy rövidzár, illetve ez alaphelyzet vagy sem (beállítástól függen). RELÉ 1 és RELÉ 2: a relé kimenetek aktuális állapota látható, a Start gombbal bekapcsolható a relé (a beállított idtartamig bekapcsolt állapotban marad), majd visszaáll alaphelyzetbe, vagy a Stop gombbal is kikapcsolható. 14

15 Eseménylista oszlopai: o DÁTUM / ID: esemény dátuma, idpontja o ESEMÉNY: esemény megnevezése o Contact-ID kód: esemény Contact-ID kódja o G1-G6: GPRS-en történ bejelzés szervernek (1-6. szerver) o S1-S4: jelzés SMS számokra o K1-K2: jelzés távfelügyeleti központ felé o STÁTUSZ: esemény státusza (folyamatban, késleltetve, stop, idtúllépés, befejezve) G1-G6, S1-S4 és K1-K2 oszlopokban látható jelzések: o? - jelzés feldolgozása éppen folyamatban o * - bejelzés sikerült o R - más módon már jelezve lett, ezért nem kell jelezni o! - sikertelen volt a jelzés o S - le lett állítva a riasztás, ezért nem kell jelezni o T - idtúllépés Ha az egérmutatót a lista valamelyik cellája felé mozgatja, akkor megjelenik az adott esemény részletes leírása. Ha ennek tartalmát másolni szeretné, akkor nyomja meg a CTRL gombot, és ekkor a részletes leírás a képernyn marad, tartalma kijelölhet, másolható a szokásos módon. Frissítés: a gomb megnyomásával bármikor frissíthet az eseménylista, egyébként csak új esemény hatására frissül Riasztás leállítása: az összes riasztási esemény bejelzésének leállítása A modul állapot üzenetei alatt láthatók a modul legutóbbi üzenetei, idponttal ellátva. Az üzenetek az Üzenetablak törlése gombbal törölhetk. GSM térer: a GSM térer pontos értéke (és grafikusan megjelenített mértéke) 5.5 Tápfeszültség figyelés A modul alapkivitelben a tápfeszültség figyelésére nem alkalmas. Amennyiben ez a funkció szükséges, a külön opcionálisan beszerezhet BVM-12 kiegészít egység és a Z1 bemenet együttes használatával válik ez lehetvé. Ekkor a Z1 bemenet nem használható fel zóna- vagy más bemenetként. Ha a 10 12VDC intervallumon belül a potenciométeren beállított érték alá esik a tápfeszültség, a Pager 3 jelzést generál a Z1 bemenethez rendelt módon. A BVM-12 kiegészít bekötése a következ: 12V 10V BVM-12 15

16 5.6 Paraméterek beállítása A Paraméterek beállítása gomb lenyomása után a következ ablak látható: Itt a beállítások beolvashatók fájlból, menthetk fájlba, illetve betölthetk a modulba, vagy beolvashatók onnan, és összehasonlíthatásra is van lehetség. 5.7 Adatok szerkesztése Az Adatok szerkesztése gomb megnyomása után lehetség nyílik a zónák, események, relé kimenetek, telefonszámok és egyéb paraméterek beállítására, a következ alfejezetekben leírtaknak megfelelen. Ha elvégezte az összes beállítást, akkor a Beállítások Rögzítése gombbal rögzítheti azokat, majd a Paraméterek beállítása ablakban lehet a modulba áttölteni, vagy fájlba menteni, vagy összehasonlítani a modulban tárolt beállításokkal. 16

17 5.7.1 Zónák beállításai Rövidzárra / Szakadásra aktív: kiválasztható a zóna aktív állapota Rövidzárra aktív: a bemenetet a rákötött érzékel a bekövetkez esemény hatására V- ponra kell kapcsolja Szakadásra aktív: a bemenetet alaphelyzetben V- pontra kell kötni és szakadáskor lesz aktív Zóna érzékenység: tizedmásodpercekben, amelynél rövidebb változásokat az adott zónabemeneten a modul nem vesz figyelembe. Belépési késleltetés (másodpercben, 0-254): A zóna megsértése után ennyi ideje marad a belépnek a modul kikapcsolására (hatástalanítására), ellenkez esetben a megadott id után elindul a riasztási folyamat. Kilépési késleltetés (másodpercben, 0-254): Élesítés után, ennyi ideig a modul nem figyeli az adott zónát. (Ennyi ideje van a kilépnek, hogy elhagyja az adott zónát.) 24 órás zóna: nem élesített állapotban is küld értesítést a modul a zóna állapotváltozásáról 17

18 5.7.2 Események beállításai Contact-ID kód: 3 jegy 0..9,A,B,C,D,E,F karakterekbl álló eseménykód a távfelügyeleti bejelzéshez. (pl. 130 = riasztás, a visszaálláshoz is ugyanez a kód lesz használva, mert a modul a Contact-ID jelentés megfelel részében jelezni fogja, hogy új eseményrl vagy visszaállásról van szó) S1-S4: Az adott esemény hatására kell-e SMS-t küldeni az telefonszámra Tartalék GSM: GSM tartalék módban bejelzésre kerüljön-e az adott esemény SMS üzenet: Az adott esemény hatására küldend SMS üzenet szövege. Az SMS üzenet szövegébe írt # karakter helyére a modul behelyettesíti a teljes Contact-ID üzenetet. Az SMS szövege maximum 160 karakter lehet, amely a behelyettesített szöveggel együtt értend. 18

19 5.7.3 Relé kimenetek beállításai A Telefonos távvezérlés sorban állítható be, hogy az adott relé telefonról vezérelhet legyen-e. A további sorokban rendre az alábbi események szerepelnek, melyekhez beállítható, hogy az esemény bekövetkezése bekapcsolja-e az R1, illetve R2 relét: 01. Z1 Riasztás 02. Z1 Visszaállás 08. Z4 Visszaállás 09. Élesítés 10. Kikapcsolás 11. Tesztjelentés A fenti események bármelyike, vagy több is kiválasztható a relék bekapcsolására. Mindkét relénél beállítható, hogy egy esemény hatására (vagy telefonról) történt bekapcsolás után mennyi ideig maradjon bekapcsolva (0-254 másodperc). A 255 megadása esetén a relé bistabil üzemmódba kerül, azaz ha a relé bekapcsol, akkor nem kapcsol ki magától, csak ha telefonon keresztül direkt kikapcsoljuk. Az 1. relénél beállítható, hogy rövid (1 másodpercnél kevesebb) ideig meghúz élesítéskor egyszer, és meghúz hatástalanításkor kétszer. A 2. reléhez megadható továbbá, hogy GSM hiba esetén bekapcsoljon. Figyelem! Amennyiben a modul állandóan élesített módban van használva és a relé kimenet(ek) bistabil üzemmódban vannak, továbbá a telefonos távvezérlés nincs 19

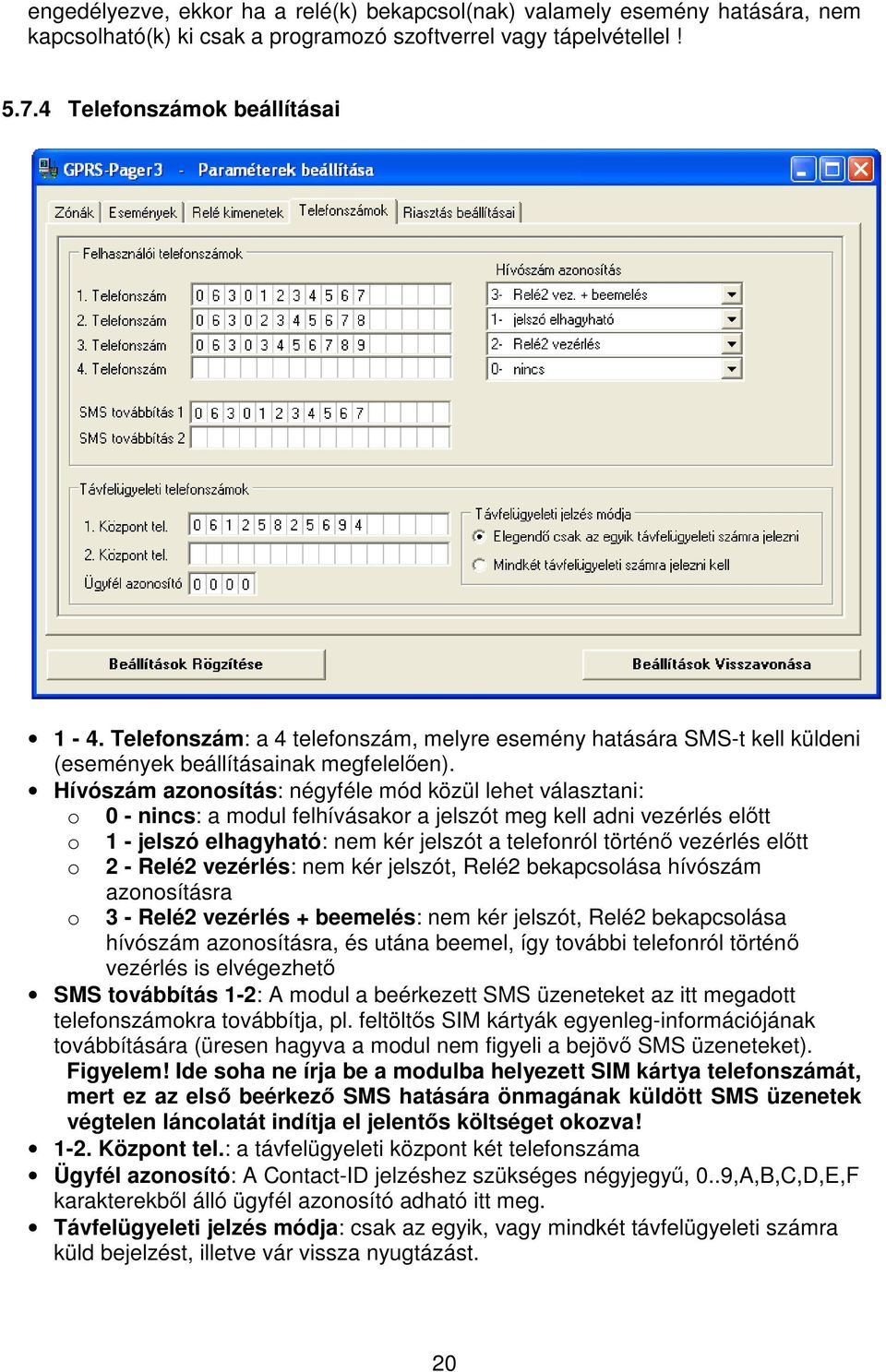

20 engedélyezve, ekkor ha a relé(k) bekapcsol(nak) valamely esemény hatására, nem kapcsolható(k) ki csak a programozó szoftverrel vagy tápelvétellel! Telefonszámok beállításai 1-4. Telefonszám: a 4 telefonszám, melyre esemény hatására SMS-t kell küldeni (események beállításainak megfelelen). Hívószám azonosítás: négyféle mód közül lehet választani: o 0 - nincs: a modul felhívásakor a jelszót meg kell adni vezérlés eltt o 1 - jelszó elhagyható: nem kér jelszót a telefonról történ vezérlés eltt o 2 - Relé2 vezérlés: nem kér jelszót, Relé2 bekapcsolása hívószám o azonosításra 3 - Relé2 vezérlés + beemelés: nem kér jelszót, Relé2 bekapcsolása hívószám azonosításra, és utána beemel, így további telefonról történ vezérlés is elvégezhet SMS továbbítás 1-2: A modul a beérkezett SMS üzeneteket az itt megadott telefonszámokra továbbítja, pl. feltölts SIM kártyák egyenleg-információjának továbbítására (üresen hagyva a modul nem figyeli a bejöv SMS üzeneteket). Figyelem! Ide soha ne írja be a modulba helyezett SIM kártya telefonszámát, mert ez az els beérkez SMS hatására önmagának küldött SMS üzenetek végtelen láncolatát indítja el jelents költséget okozva! 1-2. Központ tel.: a távfelügyeleti központ két telefonszáma Ügyfél azonosító: A Contact-ID jelzéshez szükséges négyjegy, 0..9,A,B,C,D,E,F karakterekbl álló ügyfél azonosító adható itt meg. Távfelügyeleti jelzés módja: csak az egyik, vagy mindkét távfelügyeleti számra küld bejelzést, illetve vár vissza nyugtázást. 20

21 5.7.5 Riasztás beállításai Élesítés és kikapcsolás módja: az élesítés, kikapcsolása történhet küls egységrl (kódkapcsoló, kulcsos kapcsoló, rádiós vezérl stb.), és telefonról. A küls egységrl történ élesítéshez, kikapcsoláshoz a kapcsoló jeltl függen egy (Z4) vagy két bemenetet (Z3 és Z4) lehet felhasználni: o 0 - Mindig élesítve: Ha csak átjelzként használja a modult, akkor nincs szükség élesítésre vagy kikapcsolásra. Ilyenkor válassza ezt a módot, és mind a négy bemenet felhasználható jelzések fogadására. o 1 - Kapcsolóval (vagy relével vezérelt): A kapcsoló (vagy ennek megfelel relé) egyik állása az élesített, másik állása a kikapcsolt állapotot jelzi. A Z4 bemenet rövidre zárása élesíti a riasztót, bontása pedig kikapcsolja, ekkor a Z4 bemenet zónaként már nem használható. o 2 - Kapcsolóval (vagy relével vezérelt): Ez a mód megfelel az elznek, de a rövidzár és bontás hatására pont fordítva mködik. o 3 - Egyféle rövidzár impulzussal: Ugyanazzal a (Z4 bemenetre adott) rövidzár impulzussal élesítjük, majd a következvel kikapcsoljuk a riasztót. o 4 - Kétféle rövidzár impulzussal: Olyan esetben válassza, amikor az élesítést és a kikapcsolást két külön bemenetre adott rövidzár impulzus végzi. Ilyen például egy ugrókódos távvezérl modul vev része, ahol az élesít nyomógomb hatására rövid idre meghúz egy relé, a kikapcsoló nyomógomb hatására pedig egy másik relé. A Z3-ra adott rövidzár impulzus élesít, a Z4-re adott rövidzár impulzus kikapcsol. Ebben a módban zóna funkcióra értelemszeren csak a Z1 és Z2 bemenet használható. o 5 - Kétféle (bontó) impulzussal: Megfelel az elz módnak, de az élesítés és kikapcsolás a Z3 és Z4 bemeneteken lev rövidzár bontásakor történik. Megjegyzés: telefonos élesítés és kikapcsolás a 0, 1 és 2 módoknál nem használható. 21

22 A riasztás maximális ideje: 5 és 25 perc között állítható be, hogy egy esemény a bekövetkezte után mennyi ideig próbálkozzon bejelzést küldeni a modul GPRS vagy GSM híváson keresztül. Ez id letelte után, ha nem sikerült az összes hívás, SMS küldés stb., akkor a modul leállítja a riasztási folyamatot, több értesítést már nem indít a modul az adott esemény jelzésére. Ez csak az adott eseményre vonatkozik, más, újabb események okozta hívások, SMS küldések tovább folytatódnak. Egy zónáról küldhet riasztások maximális száma: Megadható 0 és 25 között, hogy egy zóna maximum hány jelzést küldhet. Ezzel elkerülhet, hogy egy hibás érzékel folyamatosan riasztásokat okozzon. A riasztót kikapcsolva, majd újra élesítve a zóna ismét engedélyezésre kerül, azaz riasztást küldhet, de ismét csak a beállított maximális számú riasztást. Nulla érték esetén a zónáról küldhet riasztások száma nem korlátozott. Ha az élesítés / kikapcsolás módjánál a Mindig éles módot választja, akkor ez a funkció értelemszeren nem használható. Tesztjelentés gyakorisága: Beállítható, hogy hány óránként (0-255) kell a modulnak tesztjelentést küldeni. Nulla esetén a modul nem küld tesztjelentést. Tesztjelentés ideje: Itt óó:pp formában beírható az idpont, vagy a mez bal oldalán az órák, jobb oldalán pedig a percek állíthatók be léptetéssel. Ezt az idpontot a modul minden hónap els napján veszi figyelembe, tehát minden hónap els napján ekkor küld tesztjelentést, majd a gyakoriságnál beállított órával késbb, és így tovább. A következ hónap els napján megint az itt megadott idpontban küld tesztjelentést. Tesztjelentés küldés most: a gomb megnyomásával bármikor küldhet tesztjelentés Aktív zóna esetén ne engedjen élesíteni: ha be van jelölve, (1-5) üzemmódokban nem engedélyezi az élesítést, amennyiben bármely zóna épen aktív Ha elvégezte az összes beállítást, akkor a Beállítások Rögzítése gombbal lehet rögzíteni azokat, majd a lehetsége nyílik a modulba áttölteni, vagy fájlba menteni, vagy összehasonlítani a modulban tárolt beállításokkal. 5.8 Jelszó megváltoztatása Itt a régi jelszó megadása után beírható az új jelszó, amit ellenrzés miatt még egyszer be kell írni. Ha elfelejtette a jelszót, akkor nem tudja megváltoztatni azt, ebben az esetben keresse fel a gyártót (52 / as telefonszámon, vagy a honlapon található címen), és adja meg a következ adatokat: Modulba helyezett SIM kártya telefonszáma 22

23 5.9 Eseménylista megtekintése A modullal való sikeres kapcsolódás után megtekinthet annak eseménylistája, az Eseménylista gomb megnyomásával: Az eseménylista minden új esemény után frissül, de bármikor frissíthet az Eseménylista lekérdezés indítása gombbal. Lista sorainak száma: a legutóbbi eseményekbl ennyi jelenik meg a listában Eseménylista oszlopai: o DÁTUM / ID: esemény dátuma, idpontja o ESEMÉNY: esemény megnevezése o Contact-ID kód: esemény Contact-ID kódja o G1-G6: GPRS-en történ bejelzés szervernek (1-6. szerver) o S1-S4: jelzés SMS számokra o o K1-K2: jelzés távfelügyeleti központ felé STÁTUSZ: esemény státusza (folyamatban, késleltetve, stop, idtúllépés, befejezve) G1-G6, S1-S4 és K1-K2 oszlopokban látható jelzések: o? - jelzés feldolgozása éppen folyamatban o * - bejelzés sikerült o R - más módon már jelezve lett, ezért nem kell jelezni o! - sikertelen volt a jelzés o S - le lett állítva a riasztás, ezért nem kell jelezni o T - idtúllépés Ha az egérmutatót a lista valamelyik cellája felé mozgatja, akkor megjelenik az adott esemény részletes leírása. Ha ennek tartalmát másolni szeretné, akkor nyomja meg a CTRL gombot, és ekkor a részletes leírás a képernyn marad, tartalma kijelölhet, másolható a szokásos módon. Mentés fájlba: eseménylista mentése fájlba, a következ 3 formátumban: o Excel: Microsoft Excel formátum o CSV: szövegfájl, oszlopok vesszvel elválasztva o TXT: szövegfájl, oszlopok tabulátorral elválasztva 23

24 5.10 Modul verziójának lekérdezése A fenti példáról a következ adatok olvashatók le: Modul típusa: Pager3 GPRS Verziószáma: v1.10 Nyelv: HU (magyar) Szoftver (firmware) dátuma: Eseménynapló megtekintése a szerver weboldalán keresztül A szerver eseménynaplója megtekinthet internet böngészvel (Internet Explorer javasolt) a következ módon: pl. ha a fix IP cím, amelyen elérhet kívülrl a szerver, akkor a böngészben a következ címet kell beírni: A szerver kéri a hozzáférési kódot, amely a rendszerhez mellékelt GPRS Adatlapon nyomtatott formában, és a mellékelt CD-n a CODES.TXT szövegfájlban elektronikus formában is megtalálható (pl. 2FEB-CADE-32D4-EG68-4F11): A helyes hozzáférési kód megadása után a böngész letölti a szerverrl az eseménynaplót az utóbbi 24 óra idtartamra vonatkozóan: Egy sorban egy, a szerver által naplózott esemény látható, a következ adatokkal: Dátum: az esemény dátuma (éééé-hh-nn) és ideje (óó:pp:mm) Modul név: az esemény forrása (TEX Szerver vagy Soros Modul, amely szintén a szerveren futó, a soros kommunikációt végz modul) Kategória: o Info: információ (pl. beérkez Contact ID üzenet) o Sikeres: Contact ID üzenet sikeresen kézbesítve a távfelügyeleti programnak 24

25 o Figyelmeztetés: pl. GPRS tesztjelentés kimaradt vagy helyreállt figyelmeztetés o Sikertelen: Contact ID üzenet kézbesítése nem sikerült a távfelügyeleti program felé Kliens ID: távfelügyeleti azonosító/gprs eszköz azonosító száma hexadecimálisan Esemény: az esemény szövegesen, az alábbi üzenetek fordulhatnak el (szögletes zárójelben az esemény részletei, pl. Contact ID üzenet karakterei, IP cím, stb.) Az eseménylista tetején a Kliens ID utáni mezbe beírható egy GPRS eszköz azonosító számának utolsó három karaktere (pl. a 0815-ös eszköznél a 815 ahogy a listában is szerepel). Ezzel csak a megadott eszközhöz tartozó eseményeket lehet megtekinteni, a Frissítés gomb megnyomása után. Az óra: utáni mezbe pedig beírható, hogy visszamenleg hány óra eseménye legyen látható az eseménylistában a Frissítés gomb megnyomása után. A szrés kikapcsolásához (minden esemény megtekintéséhez) törölje az eszközazonosító mezt, majd kattintson a "Frissítés" gombra. A Kilépés gombra kattintva lehet kilépni és visszatérni a hozzáférési kód kéréséhez. 6 Telefonos távvezérlés és lekérdezés Ha felhívja a modulba helyezett SIM kártya telefonszámát, akkor lehetsége nyílik a modul távoli lekérdezésére vagy vezérlésére az alábbi parancsokkal: Parancs Leírás Modul válasza *9jelszó# Jelszó megadása Jelszó elfogadva: 3 sípszó Rossz jelszó: 4 mély hangjelzés *0# Kikapcsolás 3 sípszó *1# Élesítés 6 sípszó *2# Élesített állapot lekérdezése Kikapcsolt: 3 sípszó Élesített: 6 sípszó *3RS# *3R9# Relé kimenetek beállítása R: relé száma, 1 vagy 2 S: relé állapot, 0 nyitott, 1 zárt Relé kimenetek lekérdezése R: relé száma, 1 vagy 2 Nyitott állapotba került: 3 sípszó Zárt állapotba került: 6 sípszó Nyitott: 3 sípszó Zárt: 6 sípszó Példa: 1. Hívószám azonosítás: 0 nincs, és jelszó: 1111 esetén: a. Relé1 bekapcsolása: Jelszó megadása: *91111# (elfogadva: 3 sípszó) Relé1 bekapcsolása: *311# (Relé1 zárt: 6 sípszó) b. Relé2 állapotának lekérdezése: Jelszó megadása: *91111# (elfogadva: 3 sípszó) Relé2 állapotlekérdezés: *329# (Relé2 zárt: 6 sípszó) 2. Hívószám azonosítás: 1- jelszó elhagyható esetén: a. Relé2 kikapcsolása: (3 sípszó: jelszó ok) *320# (Relé2 nyitott: 3 sípszó) 25

26 7 GPRS Pager 3 küls elemei és funkciói 7.1 SIM kártya tartó A fed borítást a jelzett végén a LED kijelz irányába vízszintesen megnyomva lehet eltávolítani. Ide helyezze be a SIM kártyát. 7.2 LED jelzések Piros folyamatosan világít Piros és Zöld lassan felváltva villog Piros gyorsan villog zöld nagyobb szünettel villan Zöld impulzusszeren villog, Piros nem világít Zöld és piros felváltva impulzusszeren villog Zöld és piros egyszerre villog Nincs GSM hálózat, vagy telefon bekapcsolás / újraindítás folyamatban A letöltött adatok hibásak Esemény értesítése folyamatban GPRS / GSM kapcsolat rendben, nincs élesítve GPRS / GSM kapcsolat rendben, élesítve GPRS kapcsolat megsznt 7.3 A modul bekötése V+ Tápfeszültség 9-24 VDC V- Tápfeszültség negatív pólusa Z1 1. kontaktus bemenet (negatív: V-) Z2 2. kontaktus bemenet (negatív: V-) Z3 3. kontaktus bemenet (negatív: V-) Z4 4. kontaktus bemenet (negatív: V-) NO1 1. relé kimenet (alaphelyzetben nyitott) NO2 2. relé kimenet (alaphelyzetben nyitott) Fontos: ha GPRS Pager 3 fémházba van szerelve, és az le van földelve, akkor a modul V- pontját is kösse össze ezzel a földponttal! 26

27 8 Telepítési útmutató 8.1 Felszerelés: Végezzen térer mérést mobiltelefonjával. Elfordulhat, hogy a kívánt helyen a térer nem kielégít. Így még felszerelés eltt módosítható az eszköz helye. Ne szerelje az eszközt olyan helyre, ahol ers elektromágneses zavarok érhetik, pl. villamos-motorok közelébe Ne szerelje nedves, illetve magas páratartalmú helyekre. Amennyiben a modul fémházba kerül beszerelésre, az FME csonk átmérjével azonos furatot fúrjon a fémházba, és a mellékelt anyákkal rögzítse a csonkot a fémházba úgy, hogy a csonk és a fémház galvanikus kapcsolatba kerüljön. Manyag ház esetén: a modul teljes egészében elhelyezhet a ház belsejében. Antenna csatlakozás: Az antenna rögzítését egy FME-M csatlakozóhoz tehetjük meg. A csomagban található antenna normál vételi körülmények mellett jó átvitelt biztosít. Az esetlegesen elforduló térer problémák és/vagy hullám interferencia (fading) esetén használjon más, nagyobb nyereség antennát, vagy keressen jobb helyet a terméknek. 8.2 Beüzemelés Ha nem állította be a Fix SIM opciót a GPRS Setup programban, akkor a SIM kártyán tiltsa le a PIN-kód kérését A hívószám-azonosítást engedélyeztetni kell a szolgáltatónál a SIM kártyán (néhány típusnál ez nem engedélyezett alapbeállításként). SIM kártya legyen behelyezve. Az antenna legyen rögzítve a GPRS Pager-be. Csatlakozók a leírtak alapján legyenek bekötve. Az eszköz tápfeszültségre tehet. Gyzdjön meg, hogy az energiaellátás elegend-e a riasztóközpont és a modul együttes terhelése mellett. A modul nyugalmi árama 100mA, de kommunikáció során elérheti az 500mA-t. 9 Technikai adatok 9.1 A termék technikai adatai Tápfeszültség: 9-24 VDC Névleges áramfelvétel: 100mA Maximális áramfelvétel: 12VDC, 24VDC Mködési hmérséklet: -10ºC - +60ºC Átviteli frekvencia: GSM 900MHz / 1800MHz Relé kimenetek terhelhetsége: 24VAC/DC Méretek: 84 x 72 x 32mm Súly: 200g (csomagolva: 300g) 9.2 A csomagolás tartalma GPRS Pager 3 + csatlakozó GSM 900MHz / 1800MHz antenna használati útmutató, garancialevél, CD, USB A-B kábel 27
