GPRS ADAPTER TELEPÍTÉSI ÉS ALKALMAZÁSI ÚTMUTATÓ. v2.24 és újabb modul verziókhoz

Átírás

1 GPRS ADAPTER TELEPÍTÉSI ÉS ALKALMAZÁSI ÚTMUTATÓ v2.24 és újabb modul verziókhoz

2 Tartalomjegyzék 1 Az adapter alapvet funkciója A rendszer mködése GPRS bejelzés Router beállítások Tartalék GPRS bejelzés GPRS_COM.exe beállítása GPRS kapcsolat hiánya esetén történ bejelzés Távfelügyeleti program beállításai Soros kapcsolat beállítása Események beállítása GPRS adatok beállítása Beállítás USB porton keresztül Beállítás internet kapcsolaton keresztül További beállítások Telepíti beállítások Beállítások USB soros kapcsolaton keresztül Beállítások internet kapcsolaton keresztül További beállítások Paraméterek beállításai Eseménynapló megtekintése a szerver weboldalán keresztül Riasztóközpont beállítása A GPRS ADAPTER küls elemei és funkciói SIM kártya tartó LED jelzések Antenna csatlakozás A modul bekötése Telepítési útmutató Felszerelés Beüzemelés Technikai adatok A termék technikai adatai A generált telefonvonal adatai A csomagolás tartalma

3 1 Az adapter alapvet funkciója Riasztóközpont jelzéseinek továbbítása távfelügyeleti állomásra GSM / GPRS kapcsolaton keresztül. 2 A rendszer mködése A GPRS Adapter elsdlegesen a GPRS kommunikációt használja a jelzések átvitelére, de ha ez éppen nem használható, akkor GSM hanghíváson keresztül kommunikál a távfelügyelet kapcsolt vonalas vevjével (pl. ENIGMA vevegység): 3

4 2.1 GPRS bejelzés A GPRS Adapter elssorban GPRS adatkommunikációval tartja a kapcsolatot: GPRS hálózatot használva a GSM szolgáltató APN központján, az interneten, majd a távfelügyeleti routeren keresztül kommunikál a TEX szerverrel (több szerver esetén az els elérhet TEX szerverrel). A szerver a beérkez csomagokat átalakítás után, soros porton keresztül továbbítja a távfelügyeleti PC-re. A szerver és a távfelügyeleti PC közötti soros kommunikáció a kapcsolt vonalas vevk által is használt protokollal történik, ezért a távfelügyeleti PC-n bármilyen, akár az eddig is használt távfelügyeleti program futhat, amennyiben kezeli a Contact ID formátumot (pl. Alarm-sys) Router beállítások A rendszer mködéséhez a routeren a következ beállítások szükségesek: DHCP használata esetén ügyeljen arra, hogy a szerver lokális IP címe ne essen bele a DHCP tartományba. A publikus GPRS eszköz kommunikációs port (alapbeállítás: 3333) legyen átirányítva a szerver helyi IP címére, a 3333-as portra, és legyen mindig engedélyezve A publikus WEB eseménynapló port (alapbeállítás: 8280) legyen átirányítva a szerver helyi IP címére, a 8280-as portra, és legyen mindig engedélyezve A publikus Frissítés port (alapbeállítás: 22) legyen átirányítva a szerver helyi IP címére és a 22-es portra, de csak a gyártó kérésére engedélyezze frissítés és diagnosztika céljából. 4

5 2.2 Tartalék GPRS bejelzés Ha a szerver nem (vagy több szerver estén egyik sem) mködik, vagy nem érhet el interneten keresztül meghibásodás vagy karbantartás miatt, akkor a GPRS Adapter a tartalék szerverre kapcsolódik és azzal kommunikál. A távoli szerverhotelben elhelyezett tartalék szervert egy vezetékes vagy rádiós internet kapcsolat (GPRS, HSDPA modem segítségével) köti össze a Backup PC-vel. (biztonsági okból javasolt a rádiós internet használata, amennyiben a vezetékes internet nem lenne független az elsdleges szerverek által használttól). A kapcsolat folyamatos fenntartását és a tartalék szervertl kapott adatok fizikai soros portra történ továbbítását a Backup PC-re elzetesen telepített és futatott GPRS COM Port program végzi. A Backup PC közbeiktatása nem kötelez, de ersen ajánlott annak érdekében, hogy a távfelügyeleti gép ne legyen közvetlenül kitéve az Internetrl érkez esetleges támadásoknak. Amennyiben mégsem használ Backup PC-t, akkor a folyamatos internet kapcsolat fenntartásához a GPRS COM Port program helyett használja a GPRS VPORT programot (a távfelügyeleti gépen). A Backup PC egy Windows XP vagy Windows Vista használatára alkalmas irodai PC legyen. A Backup PC-t egy soros null modem kábellel kell összekapcsolni a távfelügyeleti PC egy szabad soros portjával (ha nincs szabad soros port, akkor gondoskodni kell a távfelügyeleti PC bvítésérl). Ezen a soros porton keresztül kapja meg a jelzéseket a távfelügyeleti program. A Backup PC független internet kapcsolatára jó megoldás lehet bármely GSM szolgáltató mobil internet csomagja. Ez a csomag tartalmaz egy mobil internet modemet, amely Windows alatt gyorsan, egyszeren telepíthet és használható USB porton keresztül. Közel 100Mbyte havi adatforgalomra lehet számítani a Backup PC és a tartalék szerver között zajló gyakori kapcsolat ellenrz kommunikáció miatt, ezt vegye figyelembe a GPRS internet csomag kiválasztásánál. 5

6 2.2.1 GPRS_COM.exe beállítása Távoli tartalék szerver használata esetén a Backup PC-n folyamatosan futnia kell a GPRS COM programnak. Ez a program tartja a kapcsolatot a távoli tartalék szerverrel, átveszi az ott megjelen Contact ID jelzéseket, majd továbbítja a távfelügyeleti gép soros portjára. Indítsa el a GPRS COM programot ( honlapról letölthet vagy a mellékelt CD-rl feltelepíthet) Kösse össze a Backup PC-t és a Távfelügyeleti kliens PC-t soros Null-modem kábel segítségével. Válassza ki a fizikai soros portot (amelyre a kábelt csatlakoztatta) és nyissa meg a Soros port megnyitása gombra kattintva. Adja meg a belépési jelszót a szerverhez. A jelszót elegend megadni az els indításkor. Nyomja meg a Részletek >>> gombot, és a megjelen ablakban kattintson a Kapcsolódás a szerverhez gombra Ellenrizze, hogy a program csatlakozott a szerver felé (zöld ábra) A Távfelügyeleti programban állítsa be a soros port paramétereit a Hiba! A hivatkozási forrás nem található. fejezetnek megfelelen Ha létrejött a soros kapcsolat, akkor a Backup PC az interneten keresztül fogadja majd a beérkez Contact ID üzeneteket és a soros kábelen keresztül továbbítja azt (ugyanúgy mint egy normál telefon vonali vevegység) a távfelügyeleti kliens PC felé. A Távfelügyeleti program pedig megjeleníti és tárolja a Contact ID üzeneteket. A távfelügyeleti program futtatásakor kapcsolja ki a GPRS COM PORT program automatikus nyugtázását, különben a program minden bejelzést magától nyugtázni fog, akkor is ha a távfelügyeleti gép nem nyugtáz! Ez a funkció csak tesztelésre, hibakeresésre való! Parancssori paraméterek segítségével lehet automatizálni a program elindítását, futását, ha az indítópultra helyez egy paraméterezett parancsikont, az alábbiak szerint: -com=sorszám COM port sorszáma -ip=ipcím Szerver IP címének beállítása -m Minimalizálás ikon méretre programinduláskor 6

7 -s0 Ne mentse a parancssorban megadott paramétereket az.ini fájlba -a Automatikusan megnyitja a soros portot és kapcsolódik a szerverhez A program elször beolvassa az.ini fájl tartalmát, mint alapbeállítást, majd módosítja a beállításokat a parancssorban megadott paraméterekkel. Automatikus indításhoz a szerverhez szükséges jelszót az.ini fájlnak már tartalmaznia kell. Ehhez állítsa be a programban a jelszót és kapcsolja be a "jelszó mentése" kapcsolót majd lépjen ki a programból. Így a jelszó kódolt formában mentésre kerül az.ini fájlban. példa: GPRS_COM.exe -com=4 -ip= m -s0 -a A GPRS VPORT program használata azonos a GPRS COM PORT programmal, azzal a különbséggel, hogy a VPORT program ugyanazon a számítógépen fut, mint a távfelügyeleti program, és a kett között a VPORT által létrehozott virtuális soros porton keresztül zajlik a kommunikáció. 2.3 GPRS kapcsolat hiánya esetén történ bejelzés Ha a GPRS Adapter nem tud GPRS adatkapcsolatot létesíteni egyik szerverrel sem, akkor GSM beszédhívással kommunikál a távfelügyelet kapcsolt vonali vevjével. A GSM hanghíváson keresztül küldött jelzések esetén, illetve ha a kapcsolt vonali vev oldalán is GSM adapter fogadja a jelzéseket, még fokozottabb jelkésleltetésre kell számítani. Ez a késleltetési id változó, ms közzé tehet. Ez azt jelenti, hogy a vezetékes vonalra tervezett vevegység idzítésein a GSM hálózati késleltetés miatt várhatóan változtatni szükséges. Ebbl adódóan elfordulhat, hogy a távfelügyeleti vev például egy CONTACT ID kódsorozat nyugtázása után csak a szabványban minimálisként meghatározott ideig vár a következ CONTACT ID kódsorozatra. GSM átjelzés esetén viszont a CONTACT ID kódsorozatra adott nyugta a GSM hálózat késleltetésével érkezik meg 7

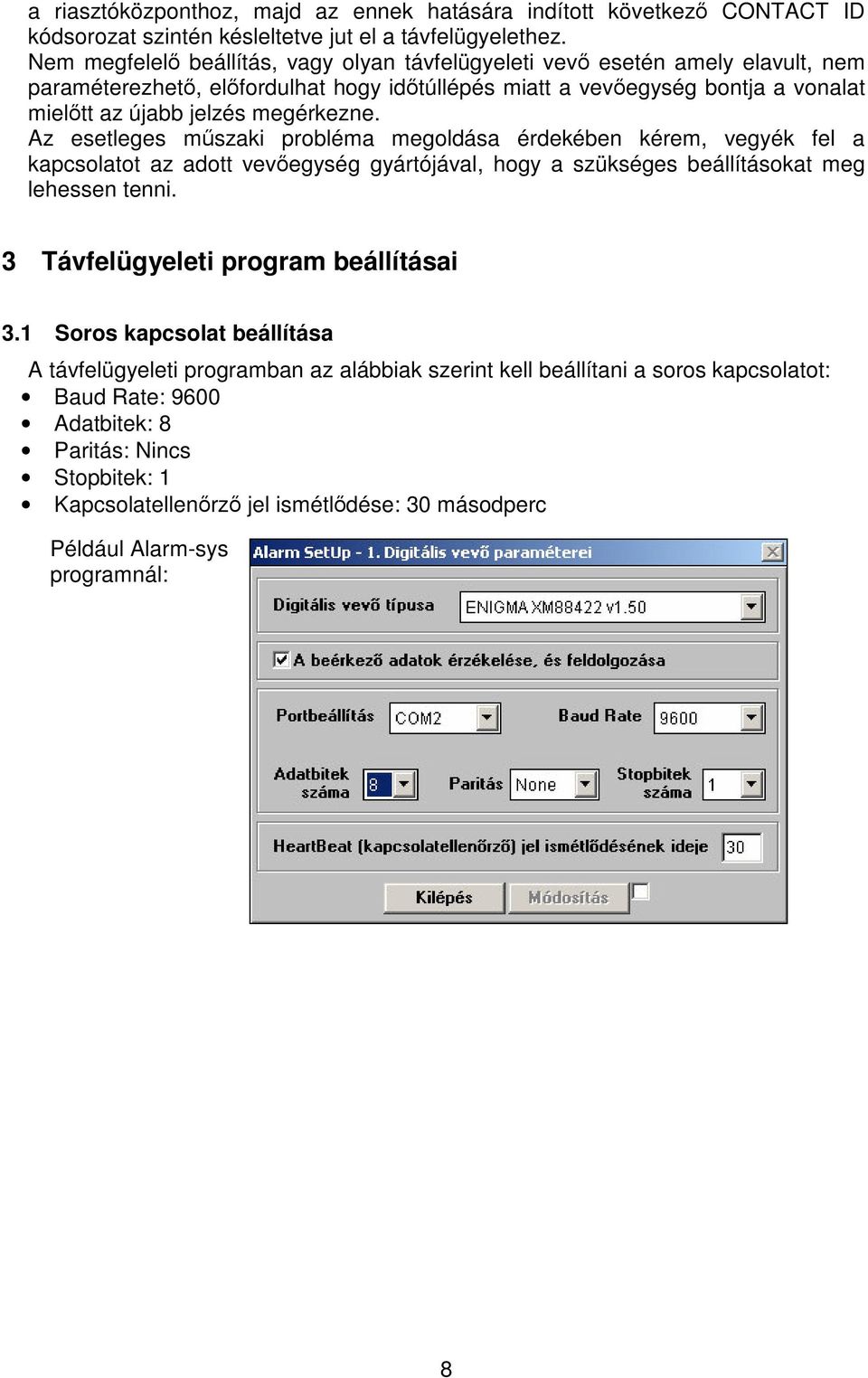

8 a riasztóközponthoz, majd az ennek hatására indított következ CONTACT ID kódsorozat szintén késleltetve jut el a távfelügyelethez. Nem megfelel beállítás, vagy olyan távfelügyeleti vev esetén amely elavult, nem paraméterezhet, elfordulhat hogy idtúllépés miatt a vevegység bontja a vonalat mieltt az újabb jelzés megérkezne. Az esetleges mszaki probléma megoldása érdekében kérem, vegyék fel a kapcsolatot az adott vevegység gyártójával, hogy a szükséges beállításokat meg lehessen tenni. 3 Távfelügyeleti program beállításai 3.1 Soros kapcsolat beállítása A távfelügyeleti programban az alábbiak szerint kell beállítani a soros kapcsolatot: Baud Rate: 9600 Adatbitek: 8 Paritás: Nincs Stopbitek: 1 Kapcsolatellenrz jel ismétldése: 30 másodperc Például Alarm-sys programnál: 8

9 3.2 Események beállítása A GPRS Szerver által generált események és Contact ID kódjaik: Contact ID kód Esemény E361 Internet1 kapcsolat megsznt!!! E362 Internet2 kapcsolat megsznt!!! E363 LAN kapcsolat megsznt!!! R361 Internet1 kapcsolat helyreállt R362 Internet2 kapcsolat helyreállt R363 LAN kapcsolat helyreállt A szerver a fenti Contact ID kódokhoz tartozó visszaállást is küldi. Például: E361, ha Internet1 kapcsolat megsznt, majd R361 ha újra él a kapcsolat. A szerver ügyfél azonosítója a távfelügyeleti program felé: 9999 A GPRS Szerver által generált, de a GPSR eszközben beállított ügyfélazonosítóval küldött események, és Contact ID kódjaik: Contact ID kód Esemény E360 GPRS tesztjelentés idtúllépés!!! R360 GPRS tesztjelentés helyreállt A GPRS eszköz, miután csatlakozik a szerverhez, közli a szerverrel a beállított GPRS tesztjelentés gyakoriságot és ügyfél azonosítót, illetve elküldi az els GPRS tesztjelentést (életjelet). Mikor a szerver észleli, hogy a legutóbbi tesztjelentés óta eltelt a tesztgyakoriságnak beállított id, akkor további 3 percet vár, és ha addig sem érkezik tesztjelentés, akkor GPRS tesztjelentés kimaradt, E360-as Contact ID üzenetet generál, az eszközben beállított ügyfél azonosítóval A könnyebb azonosíthatóság érdekében a fenti táblázatok alapján lehet nevesíteni az eseményeket a távfelügyeleti programban (pl. Alarm-Sys programnál): 9

10 4 GPRS adatok beállítása 4.1 Beállítás USB porton keresztül Indítsa el a GPRS_Setup.exe programot (a mellékelt CD-n található) Írja be az eszköz sorozatszámát (modul hátoldalán lév címkén bekeretezve) Írja be a modul egyedi jelszavát (a mellékelt CD-n található szövegfájlban) Kapcsolja ki a modult (húzza ki a küls tápegység csatlakozóját) Ha már csatlakoztatta a modult a PC-hez, akkor húzza ki az USB kábelt Jelölje be az AUTO USB funkciót, vagy csatlakoztassa a modult és adja meg az USB portot a Kapcsolat kiválasztás gomb megnyomása után Nyomja meg a Kapcsolat felvétel gombot "Auto USB" esetén most csatlakoztassa a modult az USB porton keresztül Beállításokról részletesen az fejezetben olvashat 10

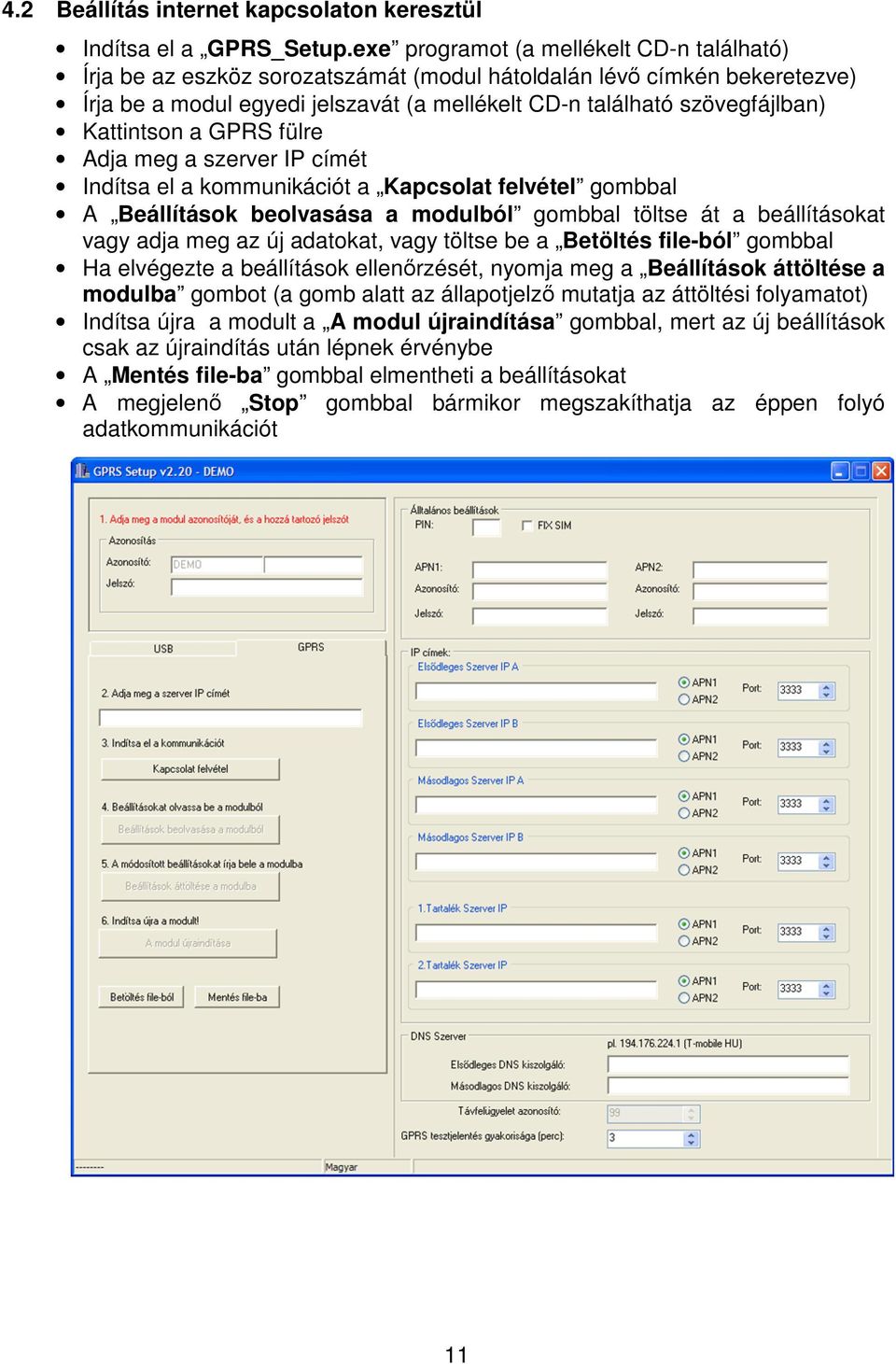

11 4.2 Beállítás internet kapcsolaton keresztül Indítsa el a GPRS_Setup.exe programot (a mellékelt CD-n található) Írja be az eszköz sorozatszámát (modul hátoldalán lév címkén bekeretezve) Írja be a modul egyedi jelszavát (a mellékelt CD-n található szövegfájlban) Kattintson a GPRS fülre Adja meg a szerver IP címét Indítsa el a kommunikációt a Kapcsolat felvétel gombbal A Beállítások beolvasása a modulból gombbal töltse át a beállításokat vagy adja meg az új adatokat, vagy töltse be a Betöltés file-ból gombbal Ha elvégezte a beállítások ellenrzését, nyomja meg a Beállítások áttöltése a modulba gombot (a gomb alatt az állapotjelz mutatja az áttöltési folyamatot) Indítsa újra a modult a A modul újraindítása gombbal, mert az új beállítások csak az újraindítás után lépnek érvénybe A Mentés file-ba gombbal elmentheti a beállításokat A megjelen Stop gombbal bármikor megszakíthatja az éppen folyó adatkommunikációt 11

12 4.3 További beállítások A program néhány másodperc alatt kiolvassa a modulból a GPRS beállításokat Végezze el a beállításokat, vagy töltse be fájlból a Betöltés file-ból gombbal A beállítások elmenthetk a "Mentés file-ba" gomb segítségével Általános beállítások : Írja be az APN nevet az APN1 mezbe (például T-Mobile publikus APN esetén: internet, egyébként a GSM szolgáltató adja meg) Az azonosító és jelszó megadása dedikált (nem publikus) APN esetén szükséges Ha azt akarja, hogy a modul csak a bele helyezett SIM kártyával mködjön (modul védelem), akkor jelölje be a FIX SIM opciót. A következ újraindítás után a modul eltárolja a SIM kártya sorszámát, és csak az adott SIM kártyával lesz használható! Ha azt akarja, hogy a modul akár más SIM kártyával is használható legyen, akkor hagyja üresen a PIN mezt és a FIX SIM opciót, és tiltsa le a kártyán a PIN kód kérését Ha azt akarja, hogy a modulba helyezett SIM kártya más eszközbe ne legyen használható (kártya védelem), akkor a PIN mezbe adja meg a kártya PIN kódját és kapcsolja be a kártyán a PIN kód kérését. A PIN és a FIX SIM funkció szükség esetén együttesen is használható. Amennyiben egy modult már korábban FIX SIM funkcióval használtak és mégis SIM kártyát szeretnének benne cserélni, akkor elször töltsék rá a modulra a beállításokat a FIX SIM funkció engedélyezése nélkül, majd cseréljék ki a SIM kártyát és indítsák újra a modult. Az új SIM kártyával való újraindulást követen egy újabb letöltéssel ismét engedélyezhet a FIX SIM funkció amennyiben ez továbbra is szükséges. IP címek : Elsdleges Szerver IP A : Adja meg a távfelügyeleti internet kapcsolat IP címét (fix IP címnek kell lennie, internet szolgáltató adja) APN1 legyen kiválasztva Port legyen Tartalék Szerver IP : A tartalék szerver IP címe legyen (ez a T.E.L.L. Backup szerverének címe) APN1 legyen kiválasztva Port legyen 3333 GPRS tesztjelentés gyakorisága: hány percenként küldjön a modul tesztjelentést GPRS kapcsolaton keresztül (gyári alapbeállítás: 3 perc) Amennyiben megbizonyosodott az adatok helyességérl, akkor a Beállítások áttöltése modulba gombbal töltse át a modulba a beállításokat Várjon néhány másodpercet az adatok beírására Interneten keresztül történ programozás esetén az új beállítások csak "A modul újraindítása" gomb megnyomása után lépnek érvénybe. Ha végzett a programozással, USB kapcsolat esetén húzza ki az USB kábelt, internet kapcsolat esetén kiléphet a programból. 12

13 2008 január 1-je után vásárolt GPRS Adapterek dinamikus IP címen is tudnak a szerverrel kommunikálni. Ez lehetvé teszi, hogy másodlagos vagy tartalék internet kapcsolathoz dinamikus IP címes internet kapcsolatot használjanak. Ekkor szükséges az elsdleges és a másodlagos DNS kiszolgáló címének megadása (internet szolgáltató adja meg). 5 Telepíti beállítások 5.1 Beállítások USB soros kapcsolaton keresztül Indítsa el a MINI_GPRS_Prog_USB.exe programot Kapcsolja ki a modult (húzza ki a küls tápegység csatlakozóját a modulból) Ha már csatlakoztatta a modult a PC-hez, akkor húzza ki az USB kábelt Nyomja meg az USB Port felismerés gombot, majd csatlakoztassa az eszközt a PC-hez USB porton keresztül. (Vagy a Soros port kiválasztása gomb megnyomása után kiválaszthatja a soros portot.) Amennyiben a program felismerte a modul által használt soros portot (pl. COM1) nyomja meg a Soros kapcsolat létrehozása gombot. Ha befejezte a programozást, akkor nyomja meg a Soros kapcsolat bontása gombot, és húzza ki az USB kábelt a modulból. 5.2 Beállítások internet kapcsolaton keresztül Indítsa el a MINI_GPRS_Prog_IP.exe programot Adja meg a szerver IP címét és a Modul sorozatszámát Nyomja meg a Belépési jelszó megadása a szerverhez gombot Írja be a belépési jelszót Nyomja meg a Szerver kapcsolat létrehozása gombot 13

14 Ha bejezte a programozást, akkor nyomja meg a Szerver kapcsolat bontása gombot 5.3 További beállítások A sikeres kapcsolódás után a modul állapotának figyelése, paraméterek beállítása, események figyelése, és a verziószám lekérdezés elérhetvé válik: A Modul állapotának figyelése ablakban ellenrizhet a vezetékes vonal, a bemenet állapota, a GSM vonal státusza és a GSM térer, valamint megtekinthetk a modul üzenetei. A Modul verzió lekérdezése gomb megnyomása után információ jelenik meg a modul programjának verziószámáról, és dátumáról. 14

15 5.4 Paraméterek beállításai A Paraméterek beállítása gomb megnyomása után megjelenik egy új ablak. Itt a beállítások beolvashatók fájlból, vagy menthetk fájlba, illetve betölthetk a modulba, vagy betölthetk onnan, vagy összehasonlíthatók. Az Adatok szerkesztése gomb megnyomása után lehetség nyílik a paraméterek beállítására, itt két lapon állíthatja be a szükséges paramétereket: 15

16 GPRS kapcsolat hiánya esetén: Az alábbi három folyamat beállítástól függetlenül mindig végrehajtódik: 1. Ha nincs GSM hálózat, de van vezetékes vonal, akkor azonnal vezetékesre kapcsol 2. Ha van GSM hálózat, de a modul még keresi, hogy melyik szerver érhet el, és van vezetékes vonal, akkor a szerverkeresés idejére vezetékes vonalra kapcsol 3. Ha talált szervert, akkor azonnal bontja a vezetékes kapcsolatot (ha volt). (Megszakadhat az éppen folyamatban lev hívás, de ez üzenetvesztést nem okoz, mert a riasztó ismételni fogja a nem nyugtázott eseményt.) Minden eseményt továbbítson GSM beszédhíváson keresztül esetén: Ha van GSM vonal és végig próbálta a szervereket, de egyik sem érhet el, akkor GSM beszédhívásra kapcsol, azaz bontja a vezetékes kapcsolatot, ha volt. (Megszakadhat az éppen folyamatban lev hívás, de ez üzenetvesztést nem okoz, mert a riasztó ismételni fogja a nem nyugtázott eseményt.) GSM beszédhíváson keresztül csak az alábbi eseményeket jelezze esetén: Ha van GSM vonal és végig próbálta a szervereket, de egyik sem érhet el, akkor kiadja a handshake-et, mindaddig nyugtázza az eseményeket (ezek elvesznek), amíg nem talál olyat, amely a listában szerepel. Ha talál a listában szerepl eseményt, akkor azt nem nyugtázza és a következ tárcsázáskor GSM beszédhíváson keresztül hívja a központot. A listában az eseménykódok 4 hexadecimális számjegyként szerepelhetnek, ahol az els számjegy különbözteti meg az új eseményt ( 1 ) és az esemény visszaállást ( 3 ). Az eseménykódok beírásánál a "*" használatával esemény csoport is meghatározható, azaz a kódba írt "*" helyén bármilyen hexadecimális számjegy érkezik a riasztóközponttól és a kód többi eleme megegyezik a megadottal, az átjelzésre kerül. Ne használjon GSM beszédhívást, kapcsoljon vezetékes vonalra, ha van esetén csak az els három folyamat hajtódik végre. Távfelügyeleti központ telefonszámának adja meg a távfelügyelet számát (amit a riasztó tárcsázni fog). A telefonszámot 06-al kezdve adja meg. A modul ezt a telefonszámot figyeli, ha a riasztó tárcsázza, akkor a modul reagál rá. Ha nincs vezetékes vonal, akkor hagyjuk üresen a telefonszám helyét, és adjuk meg a riasztóközpontnak a 0123 telefonszámot, ekkor a modul minden hívásra reagál. 16

17 Ügyfél azonosító: egyeznie kell a riasztóközpontnak megadott azonosítóval Contact-ID események: IN1 bemenet: Ha IN1 bemenet aktiválódik, akkor ilyen kódú esemény generálódik. Alapesetben rövidzárra aktív a bemenet, de szakadásra aktív módot is be lehet állítani az IN1 szakadásra aktív (NC) bekapcsolásával. A bemeneti állapot visszaállásának jelzésére is van lehetség az IN1 visszaállást is jelezze opció bekapcsolásával. Vonalhiba: vezetékes telefonvonal megsznésekor ilyen kódú esemény generálódik. Ha nincs vezetékes vonal, akkor üresen kell hagyni. A beállítás után nyomja meg a Beállítások rögzítése, majd az -> Adatok áttöltése a modulba gombot. A fablakon lev >> gomb segítségével egy részletes nyomkövet ablakot nyithat meg, amelyben megfigyelhet a modul mködése, a tárcsázott szám, Contact-ID jelzés, stb. 17

18 5.5 Eseménynapló megtekintése a szerver weboldalán keresztül A szerver eseménynaplója megtekinthet internet böngészvel (Internet Explorer javasolt) a következ módon: pl. ha a fix IP cím, amelyen elérhet kívülrl a szerver, akkor a böngészben a következ címet kell beírni: A szerver kéri a hozzáférési kódot, amely a rendszerhez mellékelt GPRS Adatlapon nyomtatott formában, és a mellékelt CD-n a CODES.TXT szövegfájlban elektronikus formában is megtalálható (pl. 2FEB-CADE-32D4-EG68-4F11): A helyes hozzáférési kód megadása után a böngész letölti a szerverrl az eseménynaplót az utóbbi 24 óra idtartamra vonatkozóan: Egy sorban egy, a szerver által naplózott esemény látható, a következ adatokkal: Dátum: az esemény dátuma (éééé-hh-nn) és ideje (óó:pp:mm) Modul név: az esemény forrása (TEX Szerver vagy Soros Modul, amely szintén a szerveren futó, a soros kommunikációt végz modul) Kategória: o Info: információ (pl. beérkez Contact ID üzenet) o Sikeres: Contact ID üzenet sikeresen kézbesítve a távfelügyeleti programnak o Figyelmeztetés: pl. GPRS tesztjelentés kimaradt vagy helyreállt figyelmeztetés o Sikertelen: Contact ID üzenet kézbesítése nem sikerült a távfelügyeleti program felé Kliens ID: távfelügyeleti azonosító/gprs eszköz azonosító száma hexadecimálisan Esemény: az esemény szövegesen, az alábbi üzenetek fordulhatnak el (szögletes zárójelben az esemény részletei, pl. Contact ID üzenet karakterei, IP cím, stb.) Az eseménylista tetején a Kliens ID utáni mezbe beírható egy GPRS eszköz azonosító számának utolsó három karaktere (pl. a 0815-ös eszköznél a 815 ahogy 18

19 a listában is szerepel). Ezzel csak a megadott eszközhöz tartozó eseményeket lehet megtekinteni, a Frissítés gomb megnyomása után. Az óra: utáni mezbe pedig beírható, hogy visszamenleg hány óra eseménye legyen látható az eseménylistában a Frissítés gomb megnyomása után. A szrés kikapcsolásához (minden esemény megtekintéséhez) törölje az eszközazonosító mezt, majd kattintson a "Frissítés" gombra. A Kilépés gombra kattintva lehet kilépni és visszatérni a hozzáférési kód kéréséhez. 5.6 Riasztóközpont beállítása Modulhoz csatlakoztatott riasztóközponton Contact-ID formátumot kell beállítani A távfelügyelet számát (amit a riasztó tárcsázni fog) be kell állítani a MINI_GPRS_Prog programban a Távfelügyelet beállításai lapon. Erre a számra fog reagálni a modul. Ha nincs vezetékes vonal és nincs szükség másodlagos lehetségként GSM beszédhíváson keresztüli bejelezésre, akkor nem kell távfelügyeleti telefonszámot megadni, és a modul a 0123 telefonszámra fog reagálni. Ebben az esetben elegend a 0123 telefonszámot beállítani a riasztóközpontban. 6 A GPRS ADAPTER küls elemei és funkciói 6.1 SIM kártya tartó A fed borítást a jelzett végén a LED kijelz irányába vízszintesen megnyomva lehet eltávolítani. Ide helyezze be a SIM kártyát. 6.2 LED jelzések Piros folyamatosan világít Piros és Zöld lassan felváltva villog (kb. 1 másodperc ütemben) Piros és Zöld gyorsan felváltva villog Piros és Zöld impulzusszeren egyszerre villan (kb. 1,5 másodpercenként egy rövid villanás) Zöld impulzusszeren villog (kb. 1,5 másodpercenként egy rövid villanás), Piros nem világít Nincs GSM hálózat, vagy telefon bekapcsolás / újraindítás folyamatban. A letöltött adatok hibásak. Adatok letöltése folyamatban. Van GSM hálózat, de még nincs kapcsolat a szerverrel. GPRS kapcsolat rendben, felkapcsolódva szerverrel. 6.3 Antenna csatlakozás Az antenna rögzítését egy FME (tüske) csatlakozóhoz tehetjük meg. A csomagban található antenna normál vételi körülmények mellett jó átvitelt biztosít. Az esetlegesen elforduló térer problémák és/vagy hullám interferencia (fading) esetén használjon más antennát, vagy keressen jobb helyet az adapternek. 19

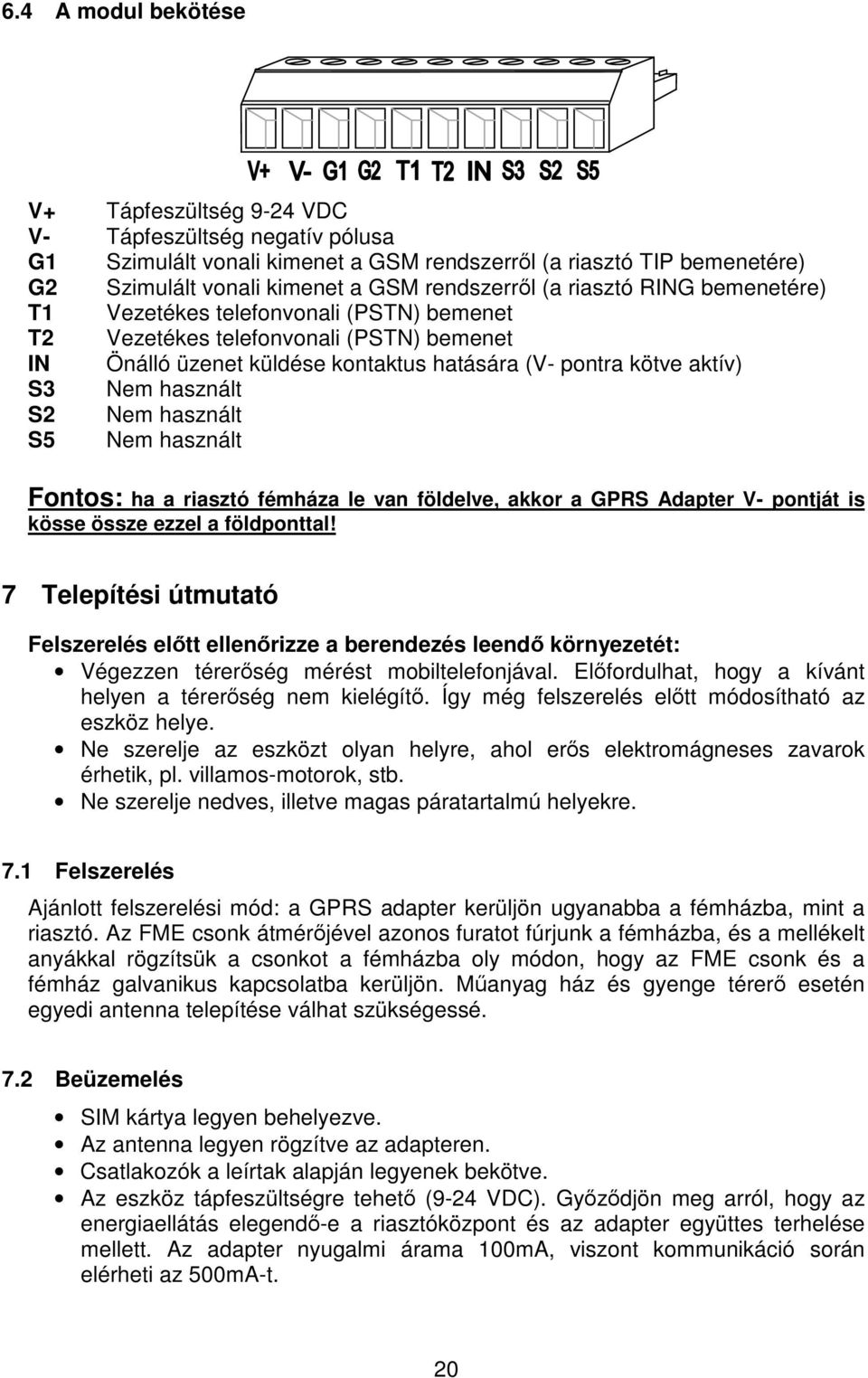

20 6.4 A modul bekötése V+ Tápfeszültség 9-24 VDC V- Tápfeszültség negatív pólusa G1 Szimulált vonali kimenet a GSM rendszerrl (a riasztó TIP bemenetére) G2 Szimulált vonali kimenet a GSM rendszerrl (a riasztó RING bemenetére) T1 Vezetékes telefonvonali (PSTN) bemenet T2 Vezetékes telefonvonali (PSTN) bemenet IN Önálló üzenet küldése kontaktus hatására (V- pontra kötve aktív) S3 Nem használt S2 Nem használt S5 Nem használt Fontos: ha a riasztó fémháza le van földelve, akkor a GPRS Adapter V- pontját is kösse össze ezzel a földponttal! 7 Telepítési útmutató Felszerelés eltt ellenrizze a berendezés leend környezetét: Végezzen térerség mérést mobiltelefonjával. Elfordulhat, hogy a kívánt helyen a térerség nem kielégít. Így még felszerelés eltt módosítható az eszköz helye. Ne szerelje az eszközt olyan helyre, ahol ers elektromágneses zavarok érhetik, pl. villamos-motorok, stb. Ne szerelje nedves, illetve magas páratartalmú helyekre. 7.1 Felszerelés Ajánlott felszerelési mód: a GPRS adapter kerüljön ugyanabba a fémházba, mint a riasztó. Az FME csonk átmérjével azonos furatot fúrjunk a fémházba, és a mellékelt anyákkal rögzítsük a csonkot a fémházba oly módon, hogy az FME csonk és a fémház galvanikus kapcsolatba kerüljön. Manyag ház és gyenge térer esetén egyedi antenna telepítése válhat szükségessé. 7.2 Beüzemelés SIM kártya legyen behelyezve. Az antenna legyen rögzítve az adapteren. Csatlakozók a leírtak alapján legyenek bekötve. Az eszköz tápfeszültségre tehet (9-24 VDC). Gyzdjön meg arról, hogy az energiaellátás elegend-e a riasztóközpont és az adapter együttes terhelése mellett. Az adapter nyugalmi árama 100mA, viszont kommunikáció során elérheti az 500mA-t. 20

21 8 Technikai adatok 8.1 A termék technikai adatai Tápfeszültség: Maximális áramfelvétel: Mködési hmérséklet: Átviteli frekvencia: Méretek: Nettó súly: Bruttó súly (csomagolva): 9-24 VDC 12VDC, 24VDC -10ºC - +60ºC GSM 900MHz /1800MHz 84 x 72 x 32mm 200g 300g 8.2 A generált telefonvonal adatai Vonali feszültség: 48 V Vonali áram: 25 ma Vonali impedancia: 600 Ohm Csenget feszültség: ±72V (25 Hz) Tárcsahang: 400 Hz 8.3 A csomagolás tartalma GPRS Adapter + csatlakozó GSM 900MHz / 1800MHz antenna használati útmutató, garancialevél CD USB A-B kábel 21
