1 pco2 Vezérlés Kézikönyv M 35U hűtőkhöz és hőszivattyúkhoz Kiadás Alkalmazás FLBB0MP20A Felváltja Konfigurálás és használati utasítás FELHASZNÁLÓI változat

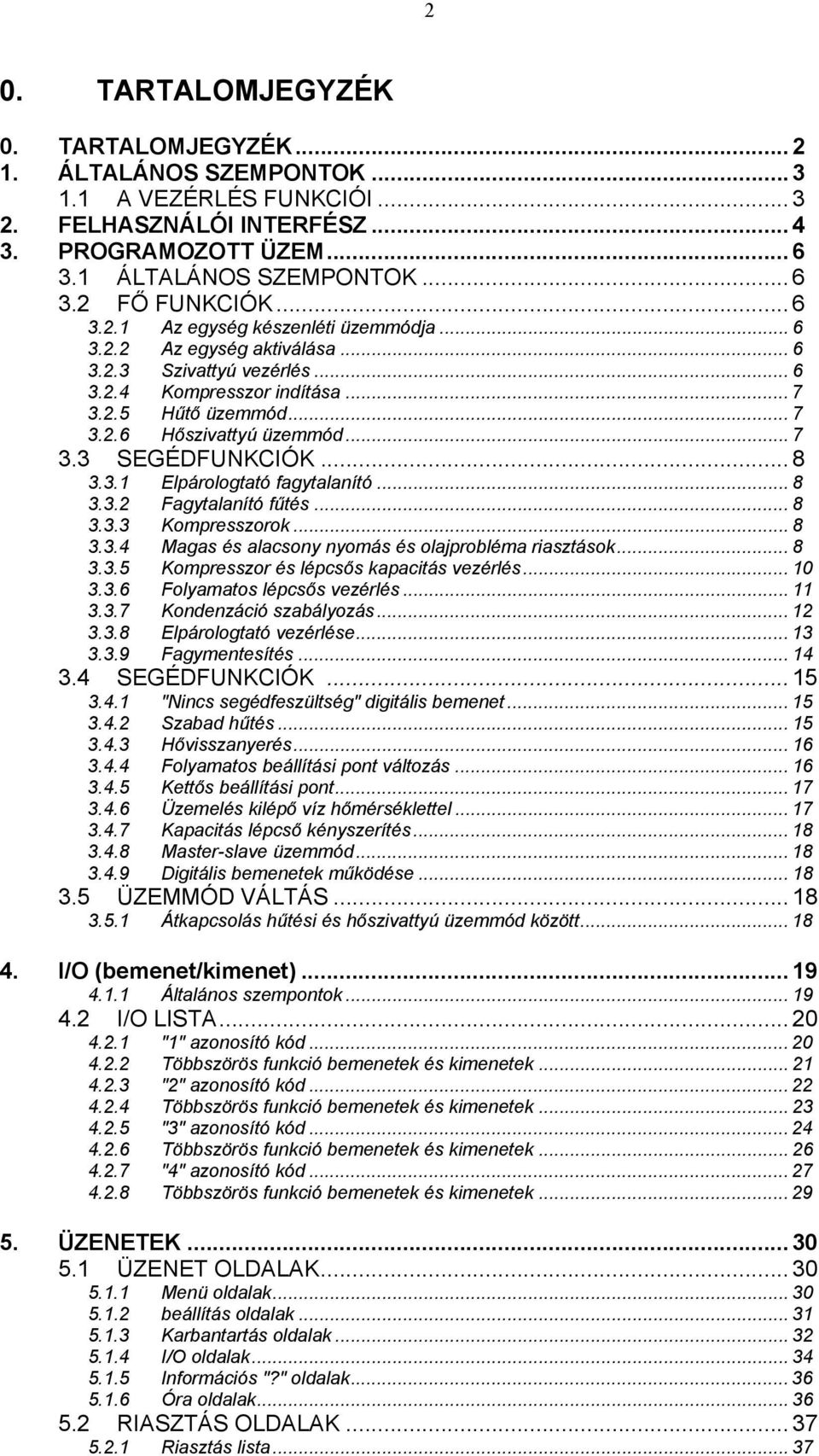

2 2 0. TARTALOMJEGYZÉK 0. TARTALOMJEGYZÉK ÁLTALÁNOS SZEMPONTOK A VEZÉRLÉS FUNKCIÓI FELHASZNÁLÓI INTERFÉSZ PROGRAMOZOTT ÜZEM ÁLTALÁNOS SZEMPONTOK FŐ FUNKCIÓK Az egység készenléti üzemmódja Az egység aktiválása Szivattyú vezérlés Kompresszor indítása Hűtő üzemmód Hőszivattyú üzemmód SEGÉDFUNKCIÓK Elpárologtató fagytalanító Fagytalanító fűtés Kompresszorok Magas és alacsony nyomás és olajprobléma riasztások Kompresszor és lépcsős kapacitás vezérlés Folyamatos lépcsős vezérlés Kondenzáció szabályozás Elpárologtató vezérlése Fagymentesítés SEGÉDFUNKCIÓK "Nincs segédfeszültség" digitális bemenet Szabad hűtés Hővisszanyerés Folyamatos beállítási pont változás Kettős beállítási pont Üzemelés kilépő víz hőmérséklettel Kapacitás lépcső kényszerítés Master-slave üzemmód Digitális bemenetek működése ÜZEMMÓD VÁLTÁS Átkapcsolás hűtési és hőszivattyú üzemmód között I/O (bemenet/kimenet) Általános szempontok I/O LISTA "1" azonosító kód Többszörös funkció bemenetek és kimenetek "2" azonosító kód Többszörös funkció bemenetek és kimenetek "3" azonosító kód Többszörös funkció bemenetek és kimenetek "4" azonosító kód Többszörös funkció bemenetek és kimenetek ÜZENETEK ÜZENET OLDALAK Menü oldalak beállítás oldalak Karbantartás oldalak I/O oldalak Információs "?" oldalak Óra oldalak RIASZTÁS OLDALAK Riasztás lista... 37

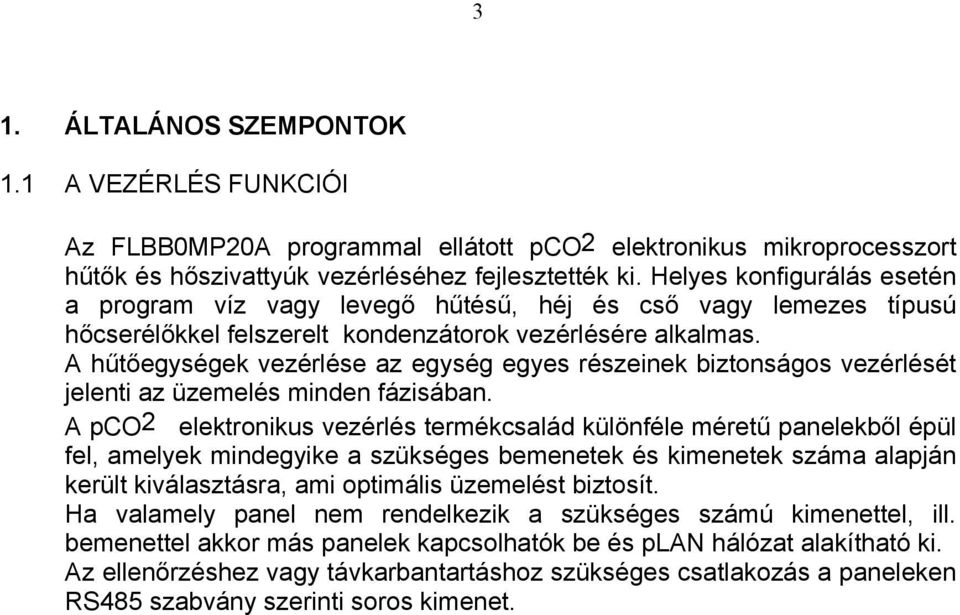

3 3 1. ÁLTALÁNOS SZEMPONTOK 1.1 A VEZÉRLÉS FUNKCIÓI Az FLBB0MP20A programmal ellátott pco2 elektronikus mikroprocesszort hűtők és hőszivattyúk vezérléséhez fejlesztették ki. Helyes konfigurálás esetén a program víz vagy levegő hűtésű, héj és cső vagy lemezes típusú hőcserélőkkel felszerelt kondenzátorok vezérlésére alkalmas. A hűtőegységek vezérlése az egység egyes részeinek biztonságos vezérlését jelenti az üzemelés minden fázisában. A pco2 elektronikus vezérlés termékcsalád különféle méretű panelekből épül fel, amelyek mindegyike a szükséges bemenetek és kimenetek száma alapján került kiválasztásra, ami optimális üzemelést biztosít. Ha valamely panel nem rendelkezik a szükséges számú kimenettel, ill. bemenettel akkor más panelek kapcsolhatók be és plan hálózat alakítható ki. Az ellenőrzéshez vagy távkarbantartáshoz szükséges csatlakozás a paneleken RS485 szabvány szerinti soros kimenet.

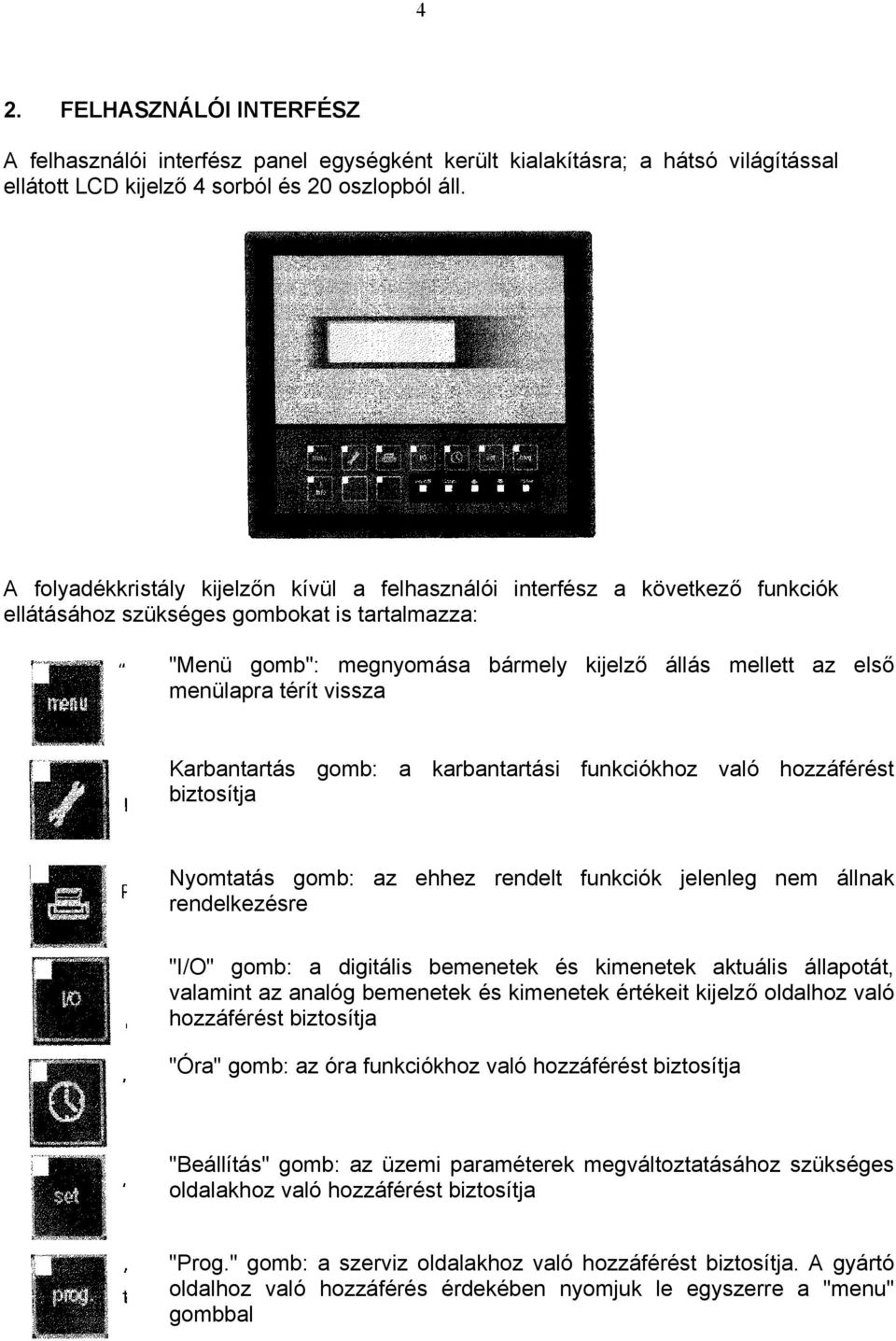

4 4 2. FELHASZNÁLÓI INTERFÉSZ A felhasználói interfész panel egységként került kialakításra; a hátsó világítással ellátott LCD kijelző 4 sorból és 20 oszlopból áll. A folyadékkristály kijelzőn kívül a felhasználói interfész a következő funkciók ellátásához szükséges gombokat is tartalmazza: "Menü gomb": megnyomása bármely kijelző állás mellett az első menülapra térít vissza Karbantartás gomb: a karbantartási funkciókhoz való hozzáférést biztosítja Nyomtatás gomb: az ehhez rendelt funkciók jelenleg nem állnak rendelkezésre "I/O" gomb: a digitális bemenetek és kimenetek aktuális állapotát, valamint az analóg bemenetek és kimenetek értékeit kijelző oldalhoz való hozzáférést biztosítja "Óra" gomb: az óra funkciókhoz való hozzáférést biztosítja "Beállítás" gomb: az üzemi paraméterek megváltoztatásához szükséges oldalakhoz való hozzáférést biztosítja "Prog." gomb: a szerviz oldalakhoz való hozzáférést biztosítja. A gyártó oldalhoz való hozzáférés érdekében nyomjuk le egyszerre a "menu" gombbal

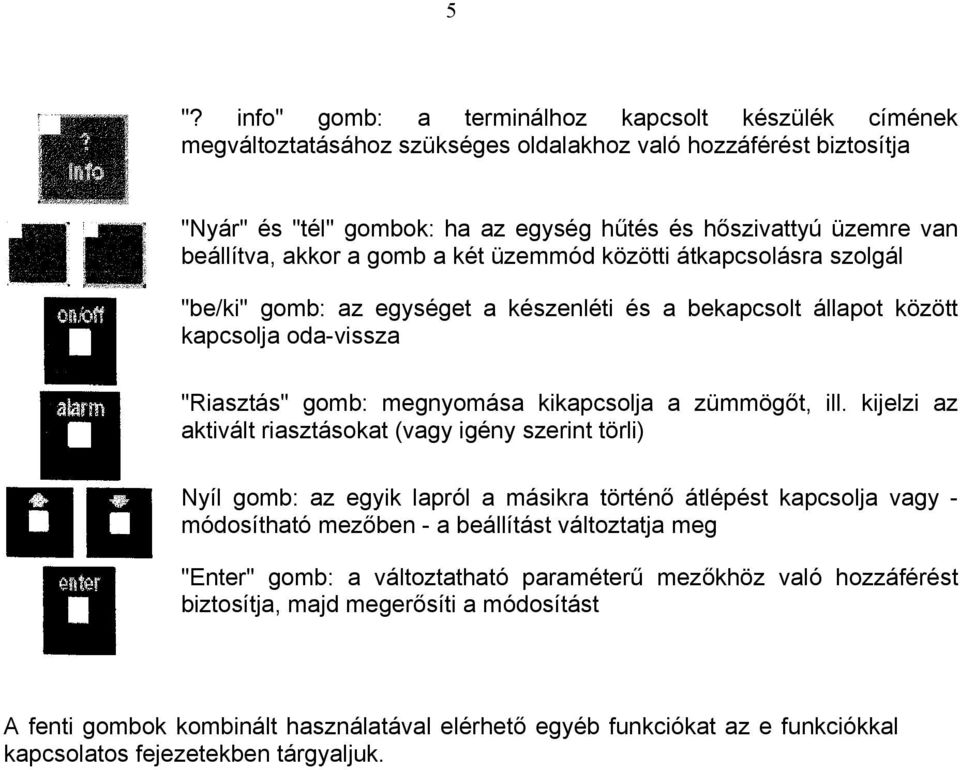

5 5 "? info" gomb: a terminálhoz kapcsolt készülék címének megváltoztatásához szükséges oldalakhoz való hozzáférést biztosítja "Nyár" és "tél" gombok: ha az egység hűtés és hőszivattyú üzemre van beállítva, akkor a gomb a két üzemmód közötti átkapcsolásra szolgál "be/ki" gomb: az egységet a készenléti és a bekapcsolt állapot között kapcsolja oda-vissza "Riasztás" gomb: megnyomása kikapcsolja a zümmögőt, ill. kijelzi az aktivált riasztásokat (vagy igény szerint törli) Nyíl gomb: az egyik lapról a másikra történő átlépést kapcsolja vagy - módosítható mezőben - a beállítást változtatja meg "Enter" gomb: a változtatható paraméterű mezőkhöz való hozzáférést biztosítja, majd megerősíti a módosítást A fenti gombok kombinált használatával elérhető egyéb funkciókat az e funkciókkal kapcsolatos fejezetekben tárgyaljuk.

6 6 3. PROGRAMOZOTT ÜZEM 3.1 Általános szempontok A szabályozót a készülékben található, víz beállított hőmérsékletének fenntartására tervezték; ez első sorban a kompresszor üzemének szabályozása révén valósul meg. A hűtőkapacitás megszakításához a szabályozó mindegyik kompresszoron 2- lépcsős kapacitás vezérlést végez (ha lépcsős szabályzós kompresszor van üzemben). A kontroller a kompresszorok folyamatos lépcsős vezérlését valósítja meg, ha ez utóbbiak a lépcsős vezérlő hengeren belépő és ürítő szeleppel vannak ellátva. A kompresszorokon kívül a kontroller a hűtőrendszer egyéb egységeit is működteti, úm. szivattyúk és ventilátorok, amelyek üzemét a beállítások és riasztások határozzák meg, valamint "kiegészítő" funkciókat is ellát, úm. a kondenzáció és elpárologtatás, szabad hűtés, külső jellel végzett folyamatos beállítási pont változtatású üzem, stb. E funkciókat a következő fejezetekben ismertetjük. Ne feledjük, hogy a helyi "plan" hálózatot egyszerű egységek esetén is az e kézikönyv korábbi szakaszaiban ismertetett módon kell megkonstruálni. Az itt szereplő oldalakon a kontroller által használt paraméterek ismertetése is szerepel. 3.2 Fő funkciók A fő funkciók a hűtőegység működésére vonatkoznak ki függetlenül a külső feltételektől és az egyéb segédfunkcióktól Az egység készenléti üzemmódja Az egység készenléti üzemmódban van, ha megfelelő tápfeszültséget kap, de nincs aktiválva. Ilyen állapotban a kontroller az analóg bementeken megjelenő értékeket, valamint a digitális bemenetek és kimenetek státuszát jelzi ki. A kompresszor kimenetek egyik esetben sincsenek aktiválva. Más kimenetek azonban - az alábbiakban ismertetettek szerint - lehetnek aktívak. Ilyen körülmények között az egység a "be-ki" gomb megnyomásával jelsorozattal vagy a vonatkozó digitális bemenet zárásával helyezhető üzembe Az egység aktiválása Az egység akkor üzemkész, ha a kimenetek a rendszer követelmények szerint automatikusan aktiválhatók. Az egység a rendszer követelményeket a vízszonda leolvasásával interpretálja. A hűtő különböző szakaszait vezérlő kontroller kimenetek az üzemi idő beállítások szerint aktiválódnak Szivattyú vezérlés A kontroller rendszer szivattyút vezérel, amely az egység bekapcsolásakor automatikusan indul be. A kontroller két szivattyú vezérlésére is konfigurálható, amelyek közül az egyik a másik tartalékaként működik. A szivattyú kimenetek aktiválása ciklikusan történik a konfigurált szivattyú forgás mellett. Az egyik szivattyúról a másikra történő átkapcsoláskor a folyamatos vízáramlás biztosítása érdekében néhány másodpercig mindkettő működik. Amikor a rendszer üzemi állapotról készenléti állapotra tér át a külső jeladóhoz rendelt digitális bemenet megnyitásával, akkor a kontroller a felhalmozódott hő hasznosítását teszi lehetővé. Ha a digitális bemenet nyitva van, akkor a szivattyú leállítása az utolsó kompresszor leállításához képest bizonyos késleltetést szenved.

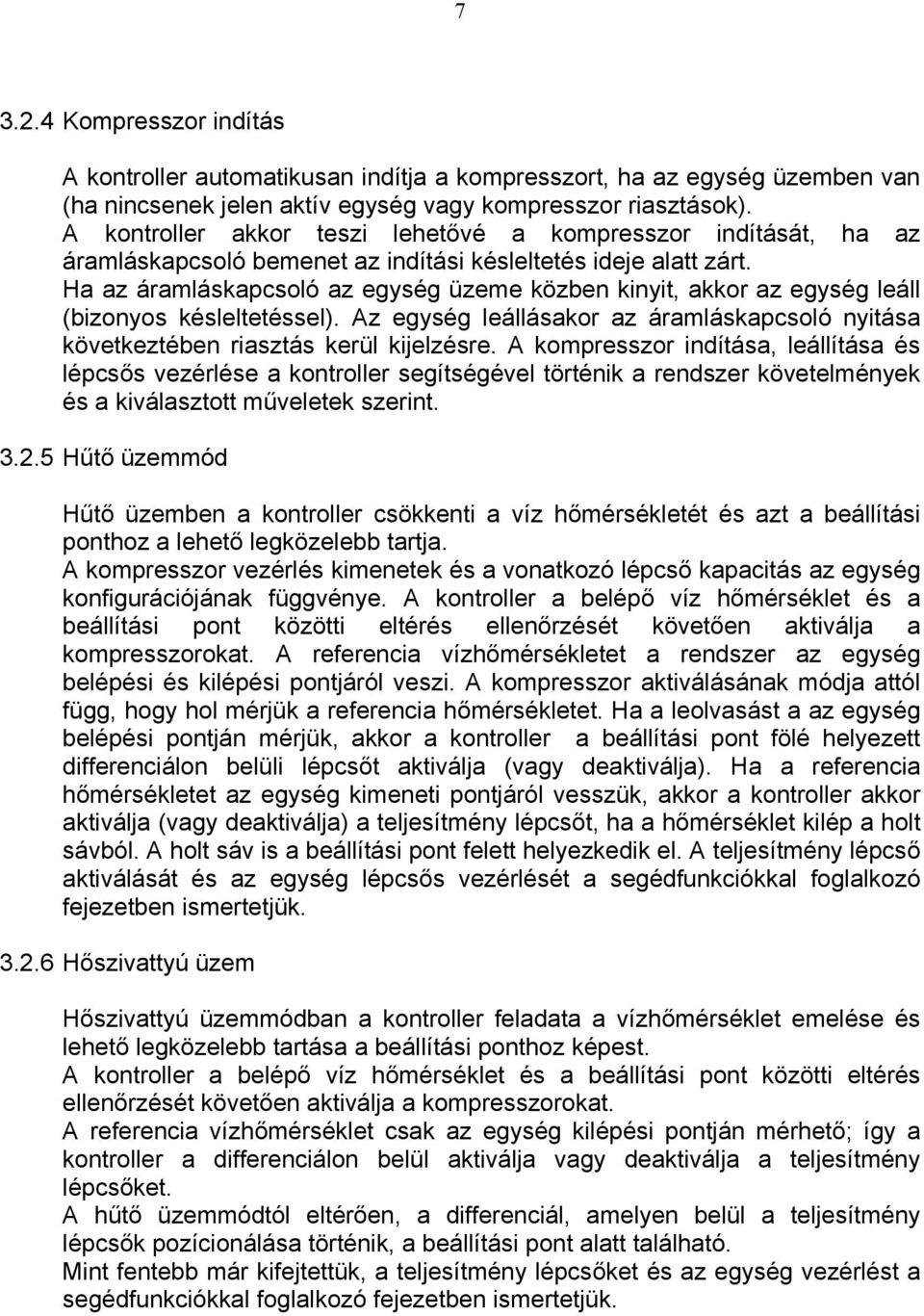

7 Kompresszor indítás A kontroller automatikusan indítja a kompresszort, ha az egység üzemben van (ha nincsenek jelen aktív egység vagy kompresszor riasztások). A kontroller akkor teszi lehetővé a kompresszor indítását, ha az áramláskapcsoló bemenet az indítási késleltetés ideje alatt zárt. Ha az áramláskapcsoló az egység üzeme közben kinyit, akkor az egység leáll (bizonyos késleltetéssel). Az egység leállásakor az áramláskapcsoló nyitása következtében riasztás kerül kijelzésre. A kompresszor indítása, leállítása és lépcsős vezérlése a kontroller segítségével történik a rendszer követelmények és a kiválasztott műveletek szerint Hűtő üzemmód Hűtő üzemben a kontroller csökkenti a víz hőmérsékletét és azt a beállítási ponthoz a lehető legközelebb tartja. A kompresszor vezérlés kimenetek és a vonatkozó lépcső kapacitás az egység konfigurációjának függvénye. A kontroller a belépő víz hőmérséklet és a beállítási pont közötti eltérés ellenőrzését követően aktiválja a kompresszorokat. A referencia vízhőmérsékletet a rendszer az egység belépési és kilépési pontjáról veszi. A kompresszor aktiválásának módja attól függ, hogy hol mérjük a referencia hőmérsékletet. Ha a leolvasást a az egység belépési pontján mérjük, akkor a kontroller a beállítási pont fölé helyezett differenciálon belüli lépcsőt aktiválja (vagy deaktiválja). Ha a referencia hőmérsékletet az egység kimeneti pontjáról vesszük, akkor a kontroller akkor aktiválja (vagy deaktiválja) a teljesítmény lépcsőt, ha a hőmérséklet kilép a holt sávból. A holt sáv is a beállítási pont felett helyezkedik el. A teljesítmény lépcső aktiválását és az egység lépcsős vezérlését a segédfunkciókkal foglalkozó fejezetben ismertetjük Hőszivattyú üzem Hőszivattyú üzemmódban a kontroller feladata a vízhőmérséklet emelése és lehető legközelebb tartása a beállítási ponthoz képest. A kontroller a belépő víz hőmérséklet és a beállítási pont közötti eltérés ellenőrzését követően aktiválja a kompresszorokat. A referencia vízhőmérséklet csak az egység kilépési pontján mérhető; így a kontroller a differenciálon belül aktiválja vagy deaktiválja a teljesítmény lépcsőket. A hűtő üzemmódtól eltérően, a differenciál, amelyen belül a teljesítmény lépcsők pozícionálása történik, a beállítási pont alatt található. Mint fentebb már kifejtettük, a teljesítmény lépcsőket és az egység vezérlést a segédfunkciókkal foglalkozó fejezetben ismertetjük.

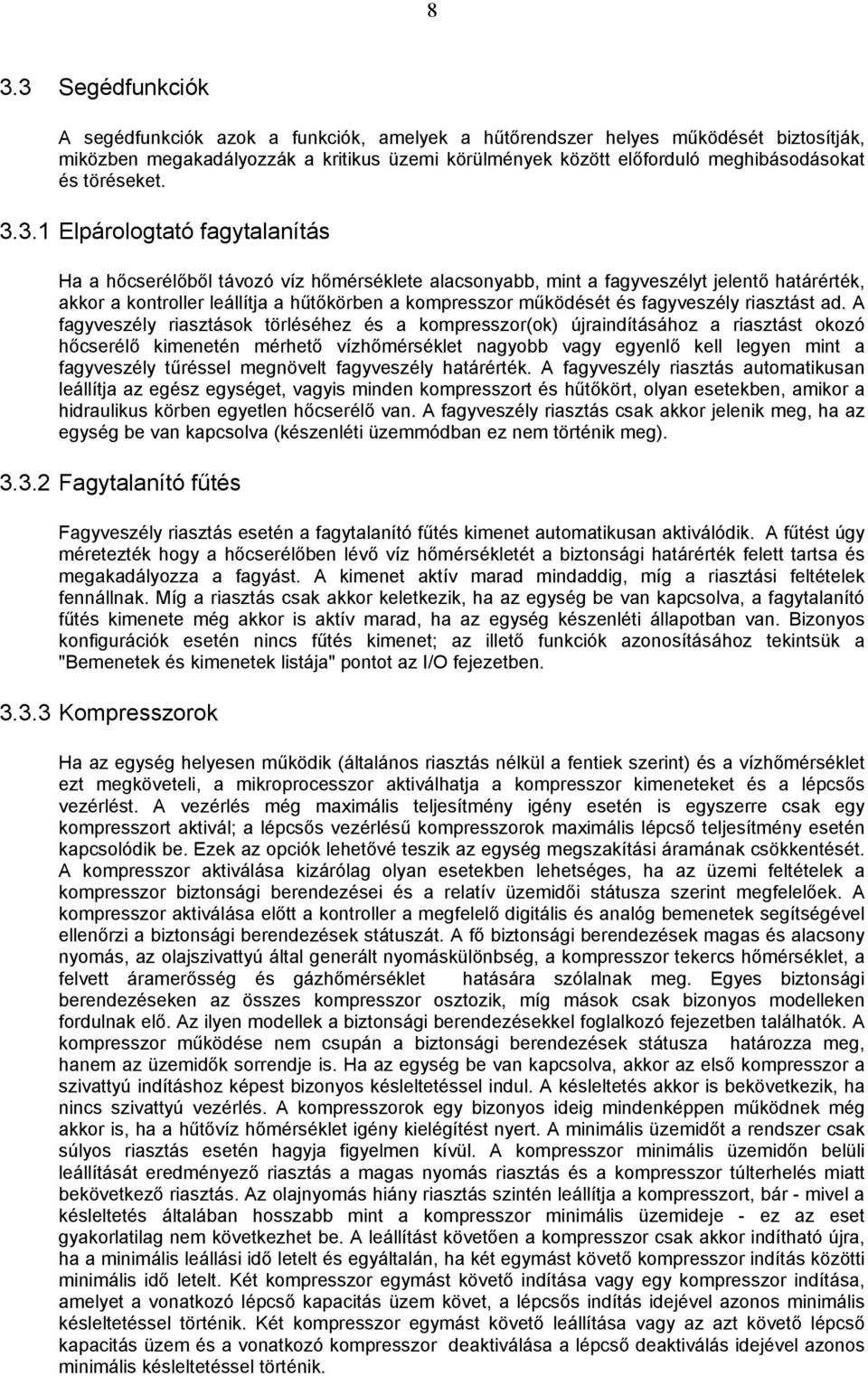

8 8 3.3 Segédfunkciók A segédfunkciók azok a funkciók, amelyek a hűtőrendszer helyes működését biztosítják, miközben megakadályozzák a kritikus üzemi körülmények között előforduló meghibásodásokat és töréseket Elpárologtató fagytalanítás Ha a hőcserélőből távozó víz hőmérséklete alacsonyabb, mint a fagyveszélyt jelentő határérték, akkor a kontroller leállítja a hűtőkörben a kompresszor működését és fagyveszély riasztást ad. A fagyveszély riasztások törléséhez és a kompresszor(ok) újraindításához a riasztást okozó hőcserélő kimenetén mérhető vízhőmérséklet nagyobb vagy egyenlő kell legyen mint a fagyveszély tűréssel megnövelt fagyveszély határérték. A fagyveszély riasztás automatikusan leállítja az egész egységet, vagyis minden kompresszort és hűtőkört, olyan esetekben, amikor a hidraulikus körben egyetlen hőcserélő van. A fagyveszély riasztás csak akkor jelenik meg, ha az egység be van kapcsolva (készenléti üzemmódban ez nem történik meg) Fagytalanító fűtés Fagyveszély riasztás esetén a fagytalanító fűtés kimenet automatikusan aktiválódik. A fűtést úgy méretezték hogy a hőcserélőben lévő víz hőmérsékletét a biztonsági határérték felett tartsa és megakadályozza a fagyást. A kimenet aktív marad mindaddig, míg a riasztási feltételek fennállnak. Míg a riasztás csak akkor keletkezik, ha az egység be van kapcsolva, a fagytalanító fűtés kimenete még akkor is aktív marad, ha az egység készenléti állapotban van. Bizonyos konfigurációk esetén nincs fűtés kimenet; az illető funkciók azonosításához tekintsük a "Bemenetek és kimenetek listája" pontot az I/O fejezetben Kompresszorok Ha az egység helyesen működik (általános riasztás nélkül a fentiek szerint) és a vízhőmérséklet ezt megköveteli, a mikroprocesszor aktiválhatja a kompresszor kimeneteket és a lépcsős vezérlést. A vezérlés még maximális teljesítmény igény esetén is egyszerre csak egy kompresszort aktivál; a lépcsős vezérlésű kompresszorok maximális lépcső teljesítmény esetén kapcsolódik be. Ezek az opciók lehetővé teszik az egység megszakítási áramának csökkentését. A kompresszor aktiválása kizárólag olyan esetekben lehetséges, ha az üzemi feltételek a kompresszor biztonsági berendezései és a relatív üzemidői státusza szerint megfelelőek. A kompresszor aktiválása előtt a kontroller a megfelelő digitális és analóg bemenetek segítségével ellenőrzi a biztonsági berendezések státuszát. A fő biztonsági berendezések magas és alacsony nyomás, az olajszivattyú által generált nyomáskülönbség, a kompresszor tekercs hőmérséklet, a felvett áramerősség és gázhőmérséklet hatására szólalnak meg. Egyes biztonsági berendezéseken az összes kompresszor osztozik, míg mások csak bizonyos modelleken fordulnak elő. Az ilyen modellek a biztonsági berendezésekkel foglalkozó fejezetben találhatók. A kompresszor működése nem csupán a biztonsági berendezések státusza határozza meg, hanem az üzemidők sorrendje is. Ha az egység be van kapcsolva, akkor az első kompresszor a szivattyú indításhoz képest bizonyos késleltetéssel indul. A késleltetés akkor is bekövetkezik, ha nincs szivattyú vezérlés. A kompresszorok egy bizonyos ideig mindenképpen működnek még akkor is, ha a hűtővíz hőmérséklet igény kielégítést nyert. A minimális üzemidőt a rendszer csak súlyos riasztás esetén hagyja figyelmen kívül. A kompresszor minimális üzemidőn belüli leállítását eredményező riasztás a magas nyomás riasztás és a kompresszor túlterhelés miatt bekövetkező riasztás. Az olajnyomás hiány riasztás szintén leállítja a kompresszort, bár - mivel a késleltetés általában hosszabb mint a kompresszor minimális üzemideje - ez az eset gyakorlatilag nem következhet be. A leállítást követően a kompresszor csak akkor indítható újra, ha a minimális leállási idő letelt és egyáltalán, ha két egymást követő kompresszor indítás közötti minimális idő letelt. Két kompresszor egymást követő indítása vagy egy kompresszor indítása, amelyet a vonatkozó lépcső kapacitás üzem követ, a lépcsős indítás idejével azonos minimális késleltetéssel történik. Két kompresszor egymást követő leállítása vagy az azt követő lépcső kapacitás üzem és a vonatkozó kompresszor deaktiválása a lépcső deaktiválás idejével azonos minimális késleltetéssel történik.

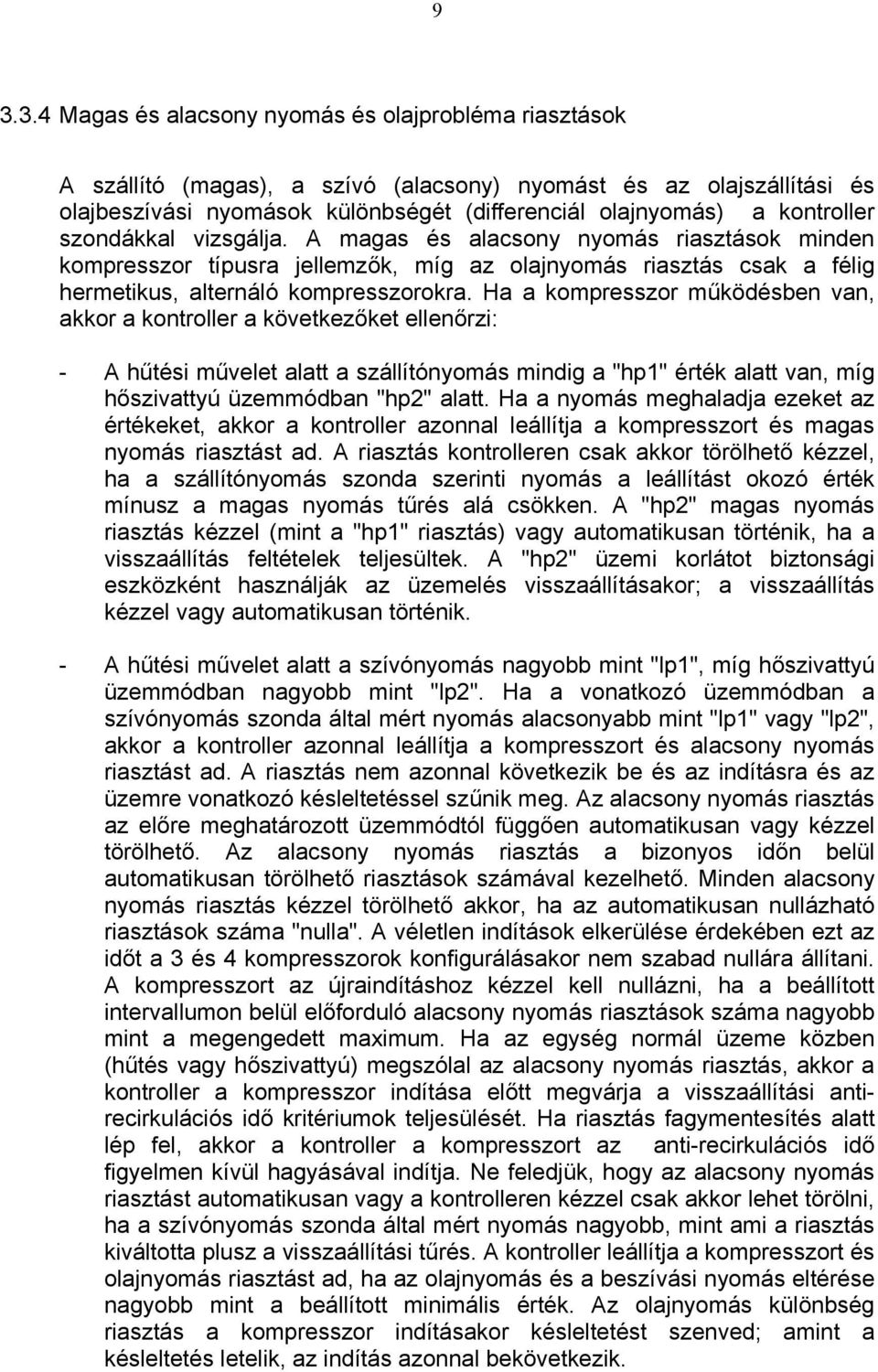

9 Magas és alacsony nyomás és olajprobléma riasztások A szállító (magas), a szívó (alacsony) nyomást és az olajszállítási és olajbeszívási nyomások különbségét (differenciál olajnyomás) a kontroller szondákkal vizsgálja. A magas és alacsony nyomás riasztások minden kompresszor típusra jellemzők, míg az olajnyomás riasztás csak a félig hermetikus, alternáló kompresszorokra. Ha a kompresszor működésben van, akkor a kontroller a következőket ellenőrzi: - A hűtési művelet alatt a szállítónyomás mindig a "hp1" érték alatt van, míg hőszivattyú üzemmódban "hp2" alatt. Ha a nyomás meghaladja ezeket az értékeket, akkor a kontroller azonnal leállítja a kompresszort és magas nyomás riasztást ad. A riasztás kontrolleren csak akkor törölhető kézzel, ha a szállítónyomás szonda szerinti nyomás a leállítást okozó érték mínusz a magas nyomás tűrés alá csökken. A "hp2" magas nyomás riasztás kézzel (mint a "hp1" riasztás) vagy automatikusan történik, ha a visszaállítás feltételek teljesültek. A "hp2" üzemi korlátot biztonsági eszközként használják az üzemelés visszaállításakor; a visszaállítás kézzel vagy automatikusan történik. - A hűtési művelet alatt a szívónyomás nagyobb mint "lp1", míg hőszivattyú üzemmódban nagyobb mint "lp2". Ha a vonatkozó üzemmódban a szívónyomás szonda által mért nyomás alacsonyabb mint "lp1" vagy "lp2", akkor a kontroller azonnal leállítja a kompresszort és alacsony nyomás riasztást ad. A riasztás nem azonnal következik be és az indításra és az üzemre vonatkozó késleltetéssel szűnik meg. Az alacsony nyomás riasztás az előre meghatározott üzemmódtól függően automatikusan vagy kézzel törölhető. Az alacsony nyomás riasztás a bizonyos időn belül automatikusan törölhető riasztások számával kezelhető. Minden alacsony nyomás riasztás kézzel törölhető akkor, ha az automatikusan nullázható riasztások száma "nulla". A véletlen indítások elkerülése érdekében ezt az időt a 3 és 4 kompresszorok konfigurálásakor nem szabad nullára állítani. A kompresszort az újraindításhoz kézzel kell nullázni, ha a beállított intervallumon belül előforduló alacsony nyomás riasztások száma nagyobb mint a megengedett maximum. Ha az egység normál üzeme közben (hűtés vagy hőszivattyú) megszólal az alacsony nyomás riasztás, akkor a kontroller a kompresszor indítása előtt megvárja a visszaállítási antirecirkulációs idő kritériumok teljesülését. Ha riasztás fagymentesítés alatt lép fel, akkor a kontroller a kompresszort az anti-recirkulációs idő figyelmen kívül hagyásával indítja. Ne feledjük, hogy az alacsony nyomás riasztást automatikusan vagy a kontrolleren kézzel csak akkor lehet törölni, ha a szívónyomás szonda által mért nyomás nagyobb, mint ami a riasztás kiváltotta plusz a visszaállítási tűrés. A kontroller leállítja a kompresszort és olajnyomás riasztást ad, ha az olajnyomás és a beszívási nyomás eltérése nagyobb mint a beállított minimális érték. Az olajnyomás különbség riasztás a kompresszor indításakor késleltetést szenved; amint a késleltetés letelik, az indítás azonnal bekövetkezik.

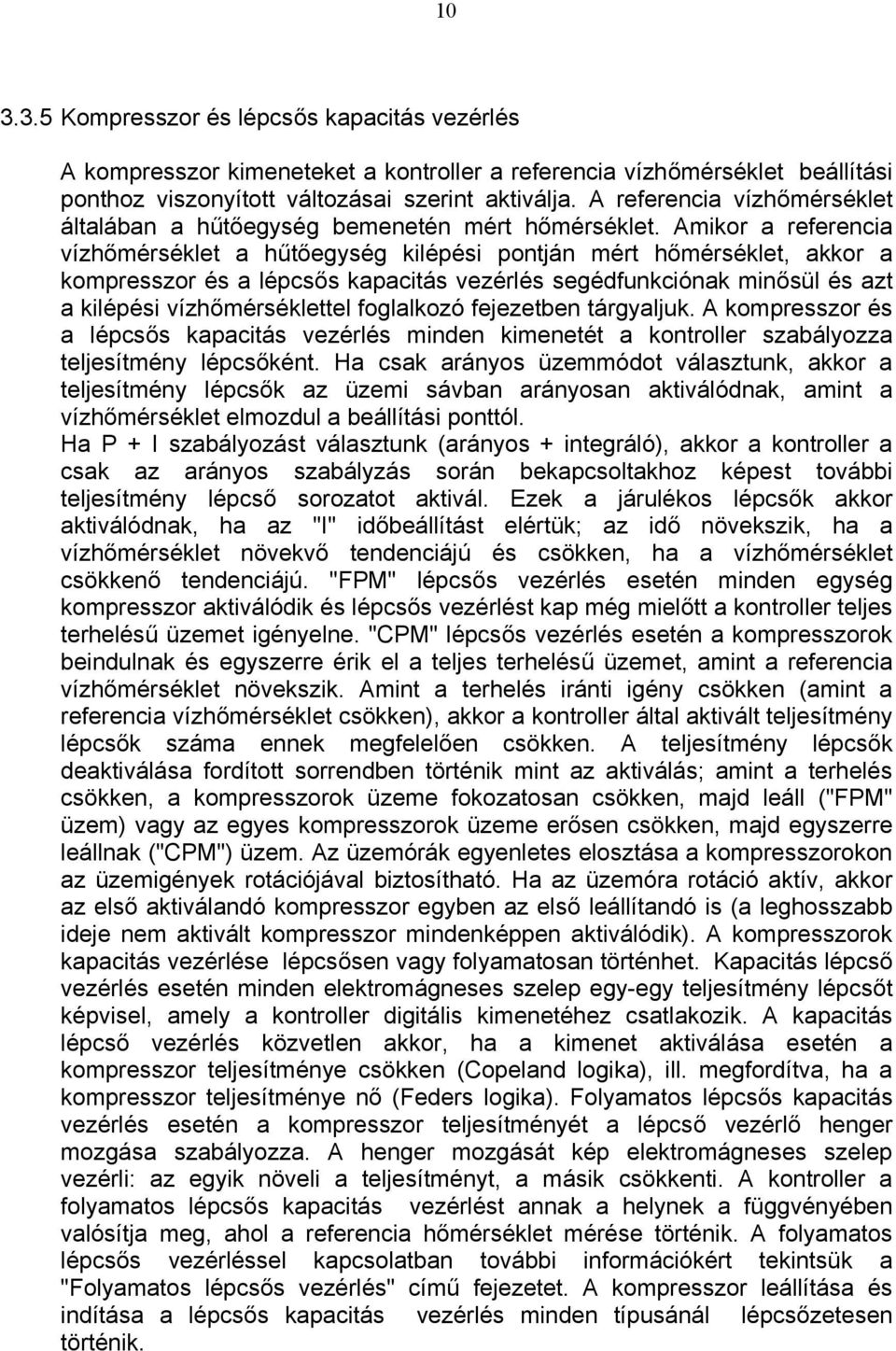

10 Kompresszor és lépcsős kapacitás vezérlés A kompresszor kimeneteket a kontroller a referencia vízhőmérséklet beállítási ponthoz viszonyított változásai szerint aktiválja. A referencia vízhőmérséklet általában a hűtőegység bemenetén mért hőmérséklet. Amikor a referencia vízhőmérséklet a hűtőegység kilépési pontján mért hőmérséklet, akkor a kompresszor és a lépcsős kapacitás vezérlés segédfunkciónak minősül és azt a kilépési vízhőmérséklettel foglalkozó fejezetben tárgyaljuk. A kompresszor és a lépcsős kapacitás vezérlés minden kimenetét a kontroller szabályozza teljesítmény lépcsőként. Ha csak arányos üzemmódot választunk, akkor a teljesítmény lépcsők az üzemi sávban arányosan aktiválódnak, amint a vízhőmérséklet elmozdul a beállítási ponttól. Ha P + I szabályozást választunk (arányos + integráló), akkor a kontroller a csak az arányos szabályzás során bekapcsoltakhoz képest további teljesítmény lépcső sorozatot aktivál. Ezek a járulékos lépcsők akkor aktiválódnak, ha az "I" időbeállítást elértük; az idő növekszik, ha a vízhőmérséklet növekvő tendenciájú és csökken, ha a vízhőmérséklet csökkenő tendenciájú. "FPM" lépcsős vezérlés esetén minden egység kompresszor aktiválódik és lépcsős vezérlést kap még mielőtt a kontroller teljes terhelésű üzemet igényelne. "CPM" lépcsős vezérlés esetén a kompresszorok beindulnak és egyszerre érik el a teljes terhelésű üzemet, amint a referencia vízhőmérséklet növekszik. Amint a terhelés iránti igény csökken (amint a referencia vízhőmérséklet csökken), akkor a kontroller által aktivált teljesítmény lépcsők száma ennek megfelelően csökken. A teljesítmény lépcsők deaktiválása fordított sorrendben történik mint az aktiválás; amint a terhelés csökken, a kompresszorok üzeme fokozatosan csökken, majd leáll ("FPM" üzem) vagy az egyes kompresszorok üzeme erősen csökken, majd egyszerre leállnak ("CPM") üzem. Az üzemórák egyenletes elosztása a kompresszorokon az üzemigények rotációjával biztosítható. Ha az üzemóra rotáció aktív, akkor az első aktiválandó kompresszor egyben az első leállítandó is (a leghosszabb ideje nem aktivált kompresszor mindenképpen aktiválódik). A kompresszorok kapacitás vezérlése lépcsősen vagy folyamatosan történhet. Kapacitás lépcső vezérlés esetén minden elektromágneses szelep egy-egy teljesítmény lépcsőt képvisel, amely a kontroller digitális kimenetéhez csatlakozik. A kapacitás lépcső vezérlés közvetlen akkor, ha a kimenet aktiválása esetén a kompresszor teljesítménye csökken (Copeland logika), ill. megfordítva, ha a kompresszor teljesítménye nő (Feders logika). Folyamatos lépcsős kapacitás vezérlés esetén a kompresszor teljesítményét a lépcső vezérlő henger mozgása szabályozza. A henger mozgását kép elektromágneses szelep vezérli: az egyik növeli a teljesítményt, a másik csökkenti. A kontroller a folyamatos lépcsős kapacitás vezérlést annak a helynek a függvényében valósítja meg, ahol a referencia hőmérséklet mérése történik. A folyamatos lépcsős vezérléssel kapcsolatban további információkért tekintsük a "Folyamatos lépcsős vezérlés" című fejezetet. A kompresszor leállítása és indítása a lépcsős kapacitás vezérlés minden típusánál lépcsőzetesen történik.

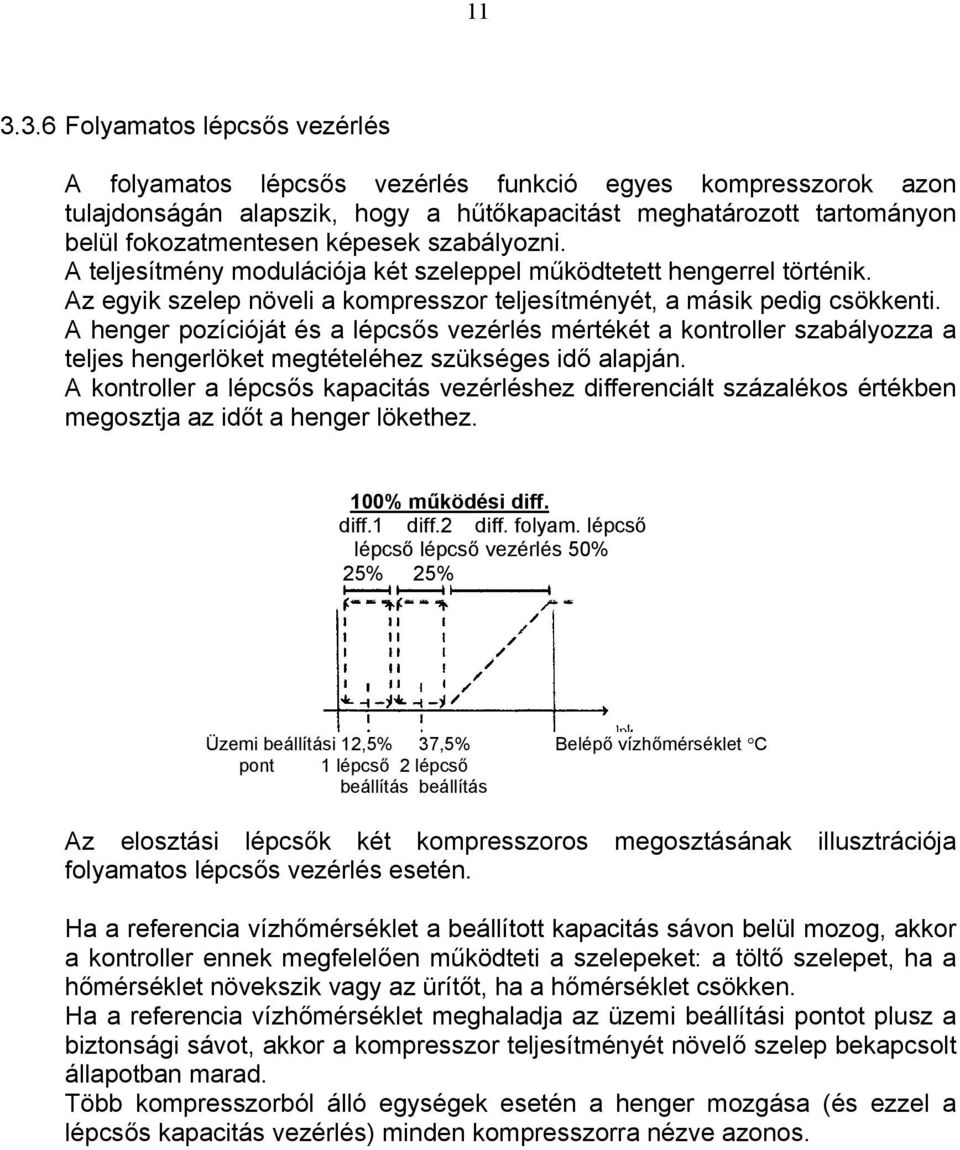

11 Folyamatos lépcsős vezérlés A folyamatos lépcsős vezérlés funkció egyes kompresszorok azon tulajdonságán alapszik, hogy a hűtőkapacitást meghatározott tartományon belül fokozatmentesen képesek szabályozni. A teljesítmény modulációja két szeleppel működtetett hengerrel történik. Az egyik szelep növeli a kompresszor teljesítményét, a másik pedig csökkenti. A henger pozícióját és a lépcsős vezérlés mértékét a kontroller szabályozza a teljes hengerlöket megtételéhez szükséges idő alapján. A kontroller a lépcsős kapacitás vezérléshez differenciált százalékos értékben megosztja az időt a henger lökethez. 100% működési diff. diff.1 diff.2 diff. folyam. lépcső lépcső lépcső vezérlés 50% 25% 25% Üzemi beállítási 12,5% 37,5% Belépő vízhőmérséklet C pont 1 lépcső 2 lépcső beállítás beállítás Az elosztási lépcsők két kompresszoros megosztásának illusztrációja folyamatos lépcsős vezérlés esetén. Ha a referencia vízhőmérséklet a beállított kapacitás sávon belül mozog, akkor a kontroller ennek megfelelően működteti a szelepeket: a töltő szelepet, ha a hőmérséklet növekszik vagy az ürítőt, ha a hőmérséklet csökken. Ha a referencia vízhőmérséklet meghaladja az üzemi beállítási pontot plusz a biztonsági sávot, akkor a kompresszor teljesítményét növelő szelep bekapcsolt állapotban marad. Több kompresszorból álló egységek esetén a henger mozgása (és ezzel a lépcsős kapacitás vezérlés) minden kompresszorra nézve azonos.

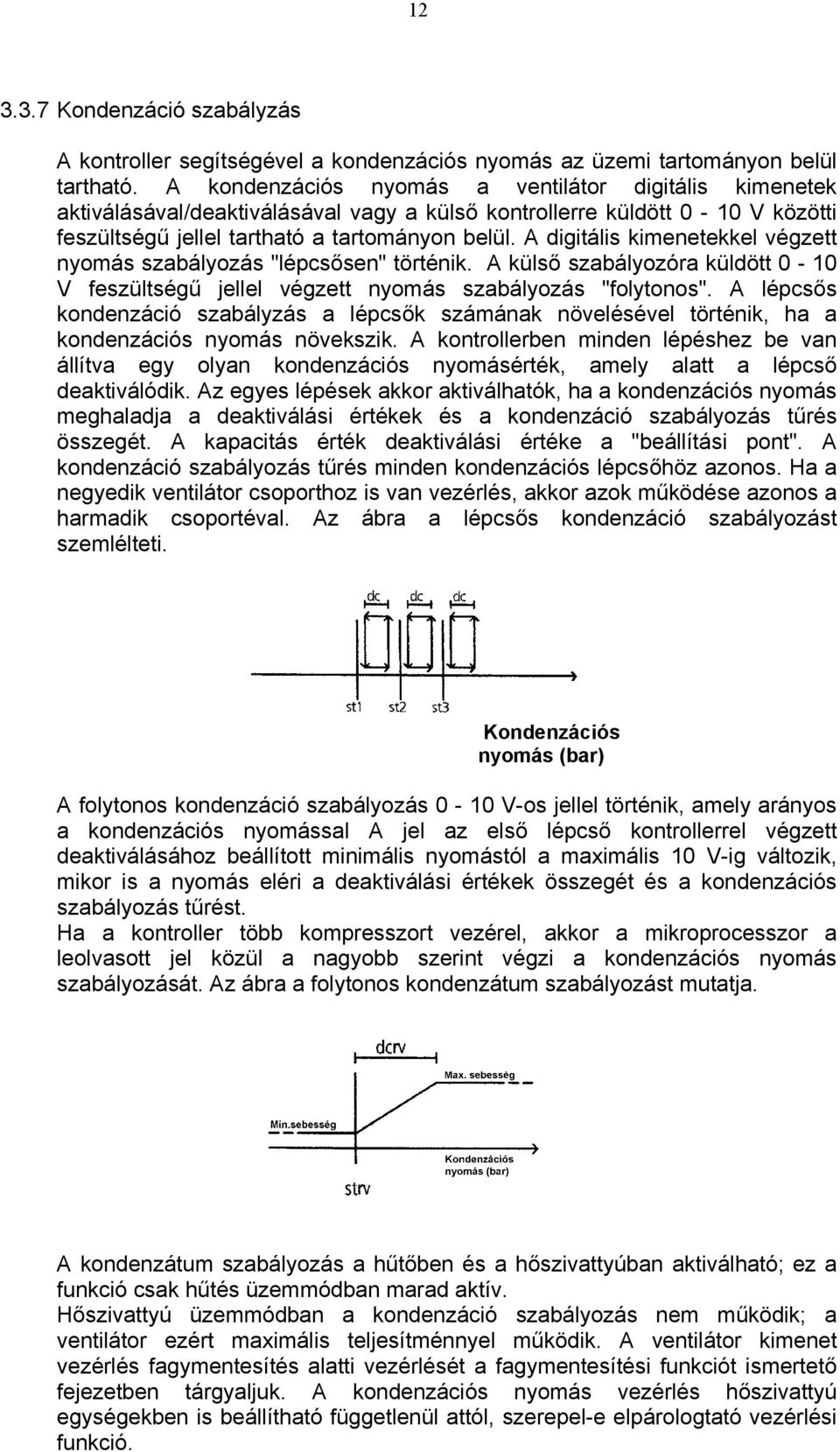

12 Kondenzáció szabályzás A kontroller segítségével a kondenzációs nyomás az üzemi tartományon belül tartható. A kondenzációs nyomás a ventilátor digitális kimenetek aktiválásával/deaktiválásával vagy a külső kontrollerre küldött 0-10 V közötti feszültségű jellel tartható a tartományon belül. A digitális kimenetekkel végzett nyomás szabályozás "lépcsősen" történik. A külső szabályozóra küldött 0-10 V feszültségű jellel végzett nyomás szabályozás "folytonos". A lépcsős kondenzáció szabályzás a lépcsők számának növelésével történik, ha a kondenzációs nyomás növekszik. A kontrollerben minden lépéshez be van állítva egy olyan kondenzációs nyomásérték, amely alatt a lépcső deaktiválódik. Az egyes lépések akkor aktiválhatók, ha a kondenzációs nyomás meghaladja a deaktiválási értékek és a kondenzáció szabályozás tűrés összegét. A kapacitás érték deaktiválási értéke a "beállítási pont". A kondenzáció szabályozás tűrés minden kondenzációs lépcsőhöz azonos. Ha a negyedik ventilátor csoporthoz is van vezérlés, akkor azok működése azonos a harmadik csoportéval. Az ábra a lépcsős kondenzáció szabályozást szemlélteti. Kondenzációs nyomás (bar) A folytonos kondenzáció szabályozás 0-10 V-os jellel történik, amely arányos a kondenzációs nyomással A jel az első lépcső kontrollerrel végzett deaktiválásához beállított minimális nyomástól a maximális 10 V-ig változik, mikor is a nyomás eléri a deaktiválási értékek összegét és a kondenzációs szabályozás tűrést. Ha a kontroller több kompresszort vezérel, akkor a mikroprocesszor a leolvasott jel közül a nagyobb szerint végzi a kondenzációs nyomás szabályozását. Az ábra a folytonos kondenzátum szabályozást mutatja. A kondenzátum szabályozás a hűtőben és a hőszivattyúban aktiválható; ez a funkció csak hűtés üzemmódban marad aktív. Hőszivattyú üzemmódban a kondenzáció szabályozás nem működik; a ventilátor ezért maximális teljesítménnyel működik. A ventilátor kimenet vezérlés fagymentesítés alatti vezérlését a fagymentesítési funkciót ismertető fejezetben tárgyaljuk. A kondenzációs nyomás vezérlés hőszivattyú egységekben is beállítható függetlenül attól, szerepel-e elpárologtató vezérlési funkció.

13 Elpárologtató vezérlés Axiál ventilátoros légkondenzációs egységekben hőszivattyú üzemmódban az elpárologtatási nyomás meghatározott tartományban tartható. Az elpárologtatási nyomás a ventilátor digitális kimenetek aktiválásával/deaktiválásával vagy a külső kontrollerre küldött 0-10V feszültségű jellel szabályozható. A digitális kimenetekkel végzett nyomás szabályozás "lépcsősen" történik. A külső szabályozóra küldött 0-10 V feszültségű jellel végzett nyomás szabályozás "folytonos". A lépcsős elpárologtatási nyomás szabályozás az aktivált lépcsők számát csökkenti, ha az elpárologtatási nyomás növekszik. A kontrollerben minden lépéshez be van állítva egy olyan elpárologtatási nyomásérték, amely alatt a lépcső deaktiválódik. Az egyes lépések akkor deaktiválódnak, ha az elpárologtatási nyomás meghaladja az aktivációs értékek és az elpárologtatási szabályzási tűrés összegét. Az elpárologtatás szabályozás tűrés minden elpárologtatási lépcsőhöz azonos. Ha a negyedik ventilátor csoporthoz is van vezérlés, akkor azok működése azonos a harmadik csoportéval. Az ábra a lépcsős elpárologtatás szabályozást szemlélteti. A folyamatos elpárologtatás szabályozás 0 10 V közötti jellel történik, amely fordított arányban növekszik az elpárologtatási nyomással. Az elpárologtató vezérléshez beállított analóg kimenet 10 V-ról csökken és a minimális beállítási értéket akkor éri el, amikor a nyomás eléri a beállítási pont a vonatkozó tűrés sáv összegét. Ha a kontroller több kompresszort vezérel, akkor a mikroprocesszor az elpárologtatási nyomást a leolvasott legkisebb jel alapján szabályozza. Az ábra a folyamatos elpárologtató vezérlés működését mutatja. Az elpárologtatás szabályozás hőszivattyú üzemmódban lévő egységeken aktiválható; ez a funkció csak fűtés üzemmódban marad aktív. A fagymentesítés alatti ventilátor kimenet vezérlést a fagymentesítési funkciót ismertető fejezetben tárgyaljuk. A kondenzációs nyomás vezérlés hőszivattyú egységekben is beállítható függetlenül attól, szerepel-e elpárologtató vezérlési funkció.

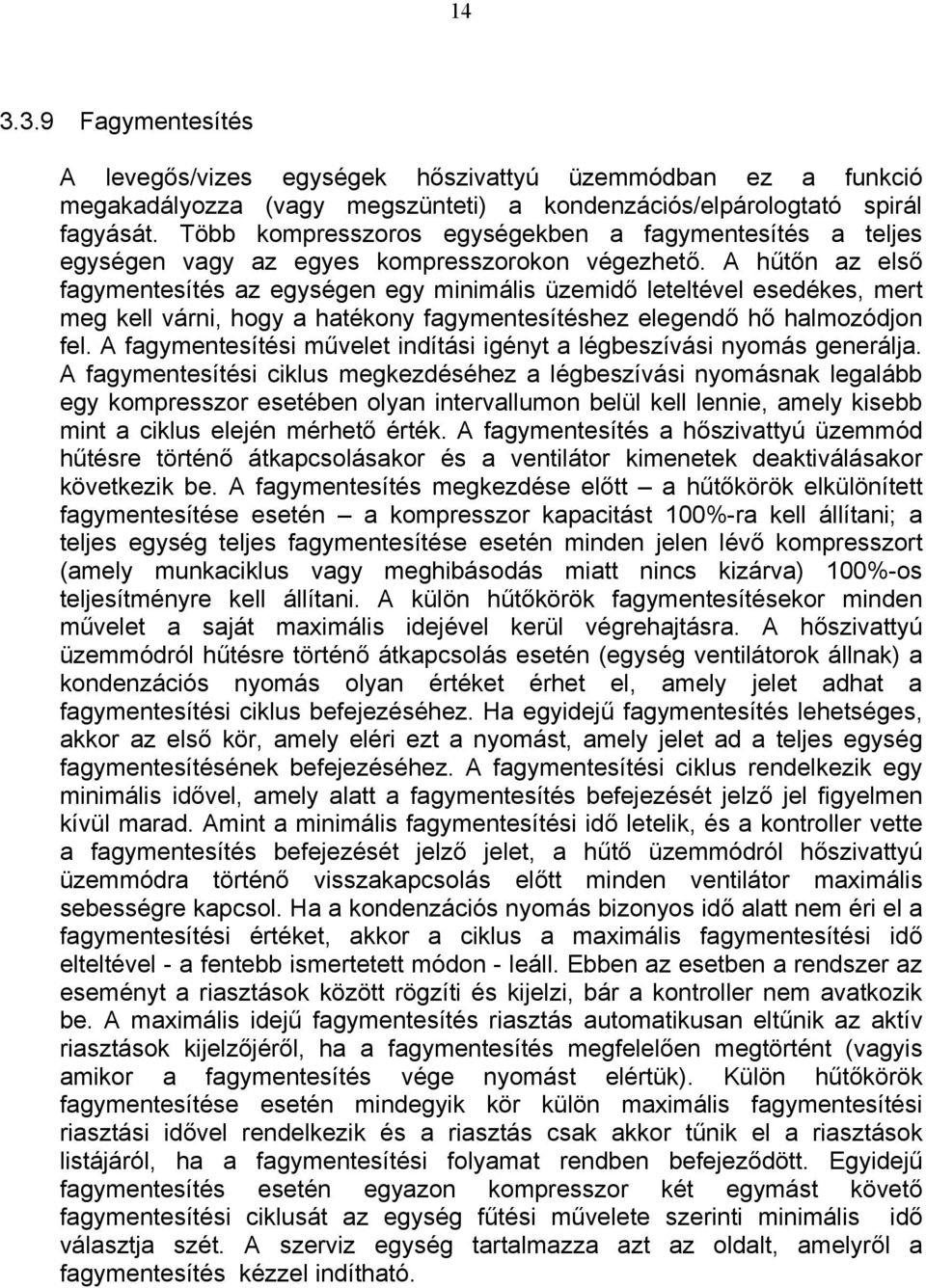

14 Fagymentesítés A levegős/vizes egységek hőszivattyú üzemmódban ez a funkció megakadályozza (vagy megszünteti) a kondenzációs/elpárologtató spirál fagyását. Több kompresszoros egységekben a fagymentesítés a teljes egységen vagy az egyes kompresszorokon végezhető. A hűtőn az első fagymentesítés az egységen egy minimális üzemidő leteltével esedékes, mert meg kell várni, hogy a hatékony fagymentesítéshez elegendő hő halmozódjon fel. A fagymentesítési művelet indítási igényt a légbeszívási nyomás generálja. A fagymentesítési ciklus megkezdéséhez a légbeszívási nyomásnak legalább egy kompresszor esetében olyan intervallumon belül kell lennie, amely kisebb mint a ciklus elején mérhető érték. A fagymentesítés a hőszivattyú üzemmód hűtésre történő átkapcsolásakor és a ventilátor kimenetek deaktiválásakor következik be. A fagymentesítés megkezdése előtt a hűtőkörök elkülönített fagymentesítése esetén a kompresszor kapacitást 100%-ra kell állítani; a teljes egység teljes fagymentesítése esetén minden jelen lévő kompresszort (amely munkaciklus vagy meghibásodás miatt nincs kizárva) 100%-os teljesítményre kell állítani. A külön hűtőkörök fagymentesítésekor minden művelet a saját maximális idejével kerül végrehajtásra. A hőszivattyú üzemmódról hűtésre történő átkapcsolás esetén (egység ventilátorok állnak) a kondenzációs nyomás olyan értéket érhet el, amely jelet adhat a fagymentesítési ciklus befejezéséhez. Ha egyidejű fagymentesítés lehetséges, akkor az első kör, amely eléri ezt a nyomást, amely jelet ad a teljes egység fagymentesítésének befejezéséhez. A fagymentesítési ciklus rendelkezik egy minimális idővel, amely alatt a fagymentesítés befejezését jelző jel figyelmen kívül marad. Amint a minimális fagymentesítési idő letelik, és a kontroller vette a fagymentesítés befejezését jelző jelet, a hűtő üzemmódról hőszivattyú üzemmódra történő visszakapcsolás előtt minden ventilátor maximális sebességre kapcsol. Ha a kondenzációs nyomás bizonyos idő alatt nem éri el a fagymentesítési értéket, akkor a ciklus a maximális fagymentesítési idő elteltével - a fentebb ismertetett módon - leáll. Ebben az esetben a rendszer az eseményt a riasztások között rögzíti és kijelzi, bár a kontroller nem avatkozik be. A maximális idejű fagymentesítés riasztás automatikusan eltűnik az aktív riasztások kijelzőjéről, ha a fagymentesítés megfelelően megtörtént (vagyis amikor a fagymentesítés vége nyomást elértük). Külön hűtőkörök fagymentesítése esetén mindegyik kör külön maximális fagymentesítési riasztási idővel rendelkezik és a riasztás csak akkor tűnik el a riasztások listájáról, ha a fagymentesítési folyamat rendben befejeződött. Egyidejű fagymentesítés esetén egyazon kompresszor két egymást követő fagymentesítési ciklusát az egység fűtési művelete szerinti minimális idő választja szét. A szerviz egység tartalmazza azt az oldalt, amelyről a fagymentesítés kézzel indítható.

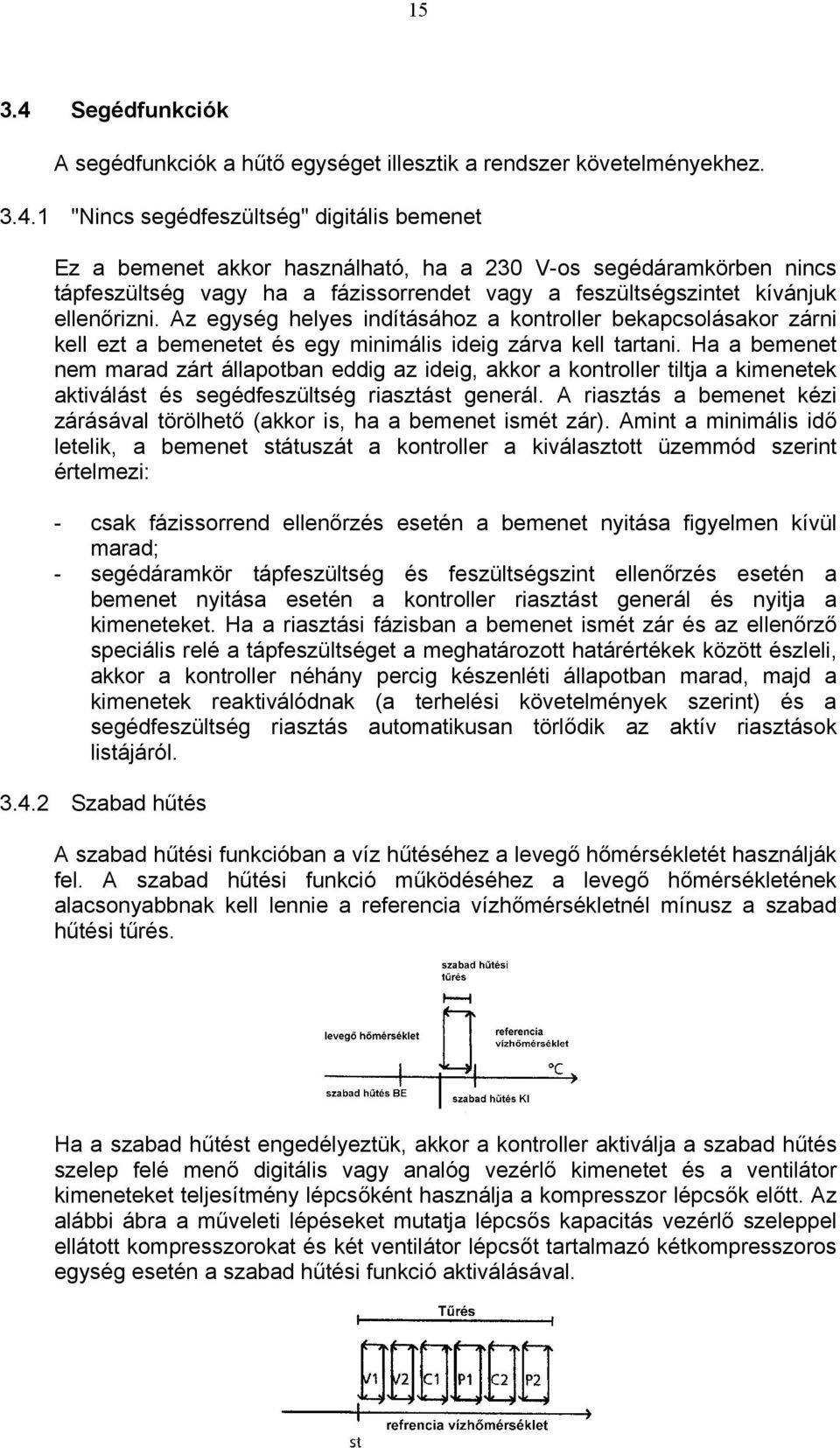

15 Segédfunkciók A segédfunkciók a hűtő egységet illesztik a rendszer követelményekhez "Nincs segédfeszültség" digitális bemenet Ez a bemenet akkor használható, ha a 230 V-os segédáramkörben nincs tápfeszültség vagy ha a fázissorrendet vagy a feszültségszintet kívánjuk ellenőrizni. Az egység helyes indításához a kontroller bekapcsolásakor zárni kell ezt a bemenetet és egy minimális ideig zárva kell tartani. Ha a bemenet nem marad zárt állapotban eddig az ideig, akkor a kontroller tiltja a kimenetek aktiválást és segédfeszültség riasztást generál. A riasztás a bemenet kézi zárásával törölhető (akkor is, ha a bemenet ismét zár). Amint a minimális idő letelik, a bemenet státuszát a kontroller a kiválasztott üzemmód szerint értelmezi: - csak fázissorrend ellenőrzés esetén a bemenet nyitása figyelmen kívül marad; - segédáramkör tápfeszültség és feszültségszint ellenőrzés esetén a bemenet nyitása esetén a kontroller riasztást generál és nyitja a kimeneteket. Ha a riasztási fázisban a bemenet ismét zár és az ellenőrző speciális relé a tápfeszültséget a meghatározott határértékek között észleli, akkor a kontroller néhány percig készenléti állapotban marad, majd a kimenetek reaktiválódnak (a terhelési követelmények szerint) és a segédfeszültség riasztás automatikusan törlődik az aktív riasztások listájáról Szabad hűtés A szabad hűtési funkcióban a víz hűtéséhez a levegő hőmérsékletét használják fel. A szabad hűtési funkció működéséhez a levegő hőmérsékletének alacsonyabbnak kell lennie a referencia vízhőmérsékletnél mínusz a szabad hűtési tűrés. Ha a szabad hűtést engedélyeztük, akkor a kontroller aktiválja a szabad hűtés szelep felé menő digitális vagy analóg vezérlő kimenetet és a ventilátor kimeneteket teljesítmény lépcsőként használja a kompresszor lépcsők előtt. Az alábbi ábra a műveleti lépéseket mutatja lépcsős kapacitás vezérlő szeleppel ellátott kompresszorokat és két ventilátor lépcsőt tartalmazó kétkompresszoros egység esetén a szabad hűtési funkció aktiválásával.

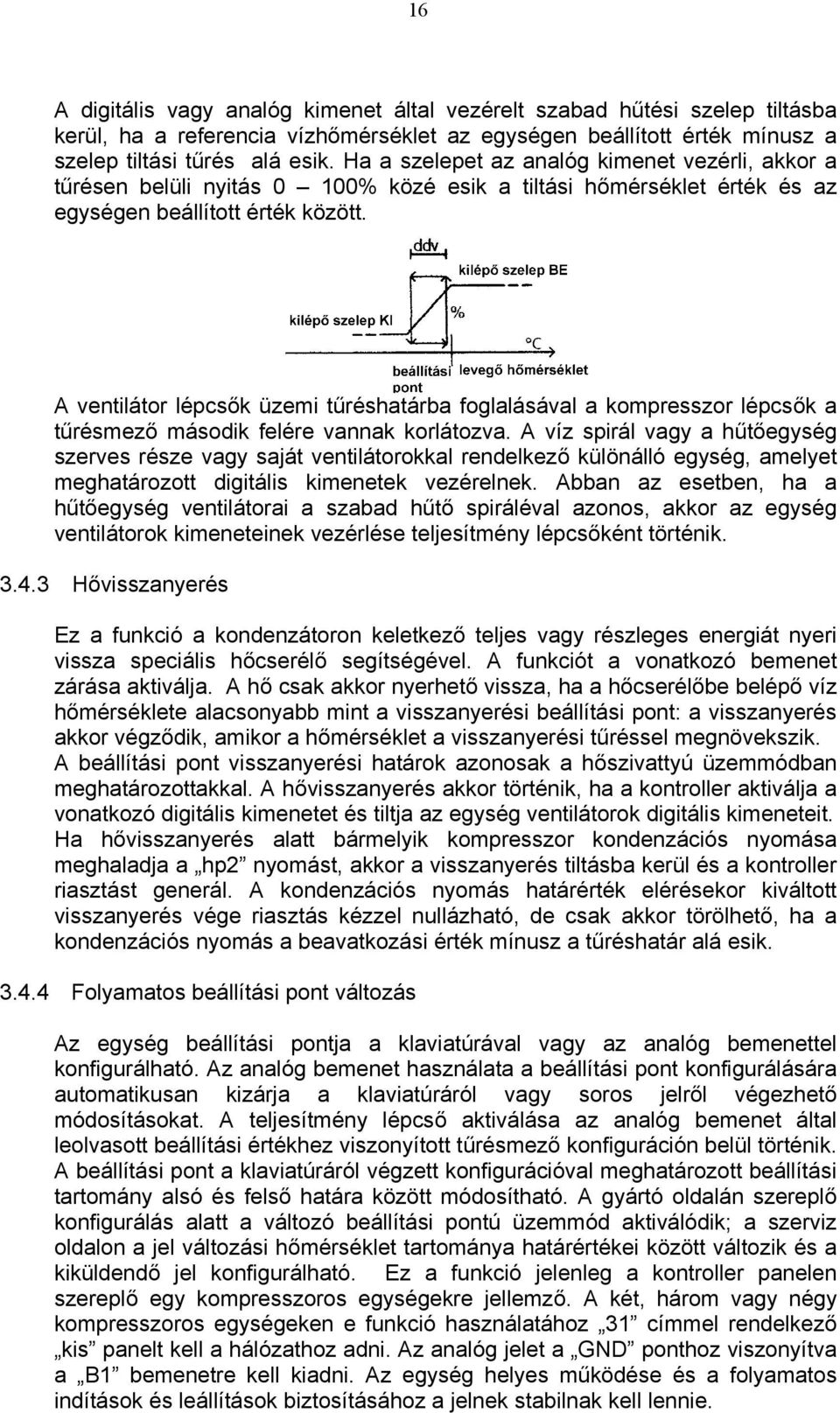

16 16 A digitális vagy analóg kimenet által vezérelt szabad hűtési szelep tiltásba kerül, ha a referencia vízhőmérséklet az egységen beállított érték mínusz a szelep tiltási tűrés alá esik. Ha a szelepet az analóg kimenet vezérli, akkor a tűrésen belüli nyitás 0 100% közé esik a tiltási hőmérséklet érték és az egységen beállított érték között. A ventilátor lépcsők üzemi tűréshatárba foglalásával a kompresszor lépcsők a tűrésmező második felére vannak korlátozva. A víz spirál vagy a hűtőegység szerves része vagy saját ventilátorokkal rendelkező különálló egység, amelyet meghatározott digitális kimenetek vezérelnek. Abban az esetben, ha a hűtőegység ventilátorai a szabad hűtő spiráléval azonos, akkor az egység ventilátorok kimeneteinek vezérlése teljesítmény lépcsőként történik Hővisszanyerés Ez a funkció a kondenzátoron keletkező teljes vagy részleges energiát nyeri vissza speciális hőcserélő segítségével. A funkciót a vonatkozó bemenet zárása aktiválja. A hő csak akkor nyerhető vissza, ha a hőcserélőbe belépő víz hőmérséklete alacsonyabb mint a visszanyerési beállítási pont: a visszanyerés akkor végződik, amikor a hőmérséklet a visszanyerési tűréssel megnövekszik. A beállítási pont visszanyerési határok azonosak a hőszivattyú üzemmódban meghatározottakkal. A hővisszanyerés akkor történik, ha a kontroller aktiválja a vonatkozó digitális kimenetet és tiltja az egység ventilátorok digitális kimeneteit. Ha hővisszanyerés alatt bármelyik kompresszor kondenzációs nyomása meghaladja a hp2 nyomást, akkor a visszanyerés tiltásba kerül és a kontroller riasztást generál. A kondenzációs nyomás határérték elérésekor kiváltott visszanyerés vége riasztás kézzel nullázható, de csak akkor törölhető, ha a kondenzációs nyomás a beavatkozási érték mínusz a tűréshatár alá esik Folyamatos beállítási pont változás Az egység beállítási pontja a klaviatúrával vagy az analóg bemenettel konfigurálható. Az analóg bemenet használata a beállítási pont konfigurálására automatikusan kizárja a klaviatúráról vagy soros jelről végezhető módosításokat. A teljesítmény lépcső aktiválása az analóg bemenet által leolvasott beállítási értékhez viszonyított tűrésmező konfiguráción belül történik. A beállítási pont a klaviatúráról végzett konfigurációval meghatározott beállítási tartomány alsó és felső határa között módosítható. A gyártó oldalán szereplő konfigurálás alatt a változó beállítási pontú üzemmód aktiválódik; a szerviz oldalon a jel változási hőmérséklet tartománya határértékei között változik és a kiküldendő jel konfigurálható. Ez a funkció jelenleg a kontroller panelen szereplő egy kompresszoros egységekre jellemző. A két, három vagy négy kompresszoros egységeken e funkció használatához 31 címmel rendelkező kis panelt kell a hálózathoz adni. Az analóg jelet a GND ponthoz viszonyítva a B1 bemenetre kell kiadni. Az egység helyes működése és a folyamatos indítások és leállítások biztosításához a jelnek stabilnak kell lennie.

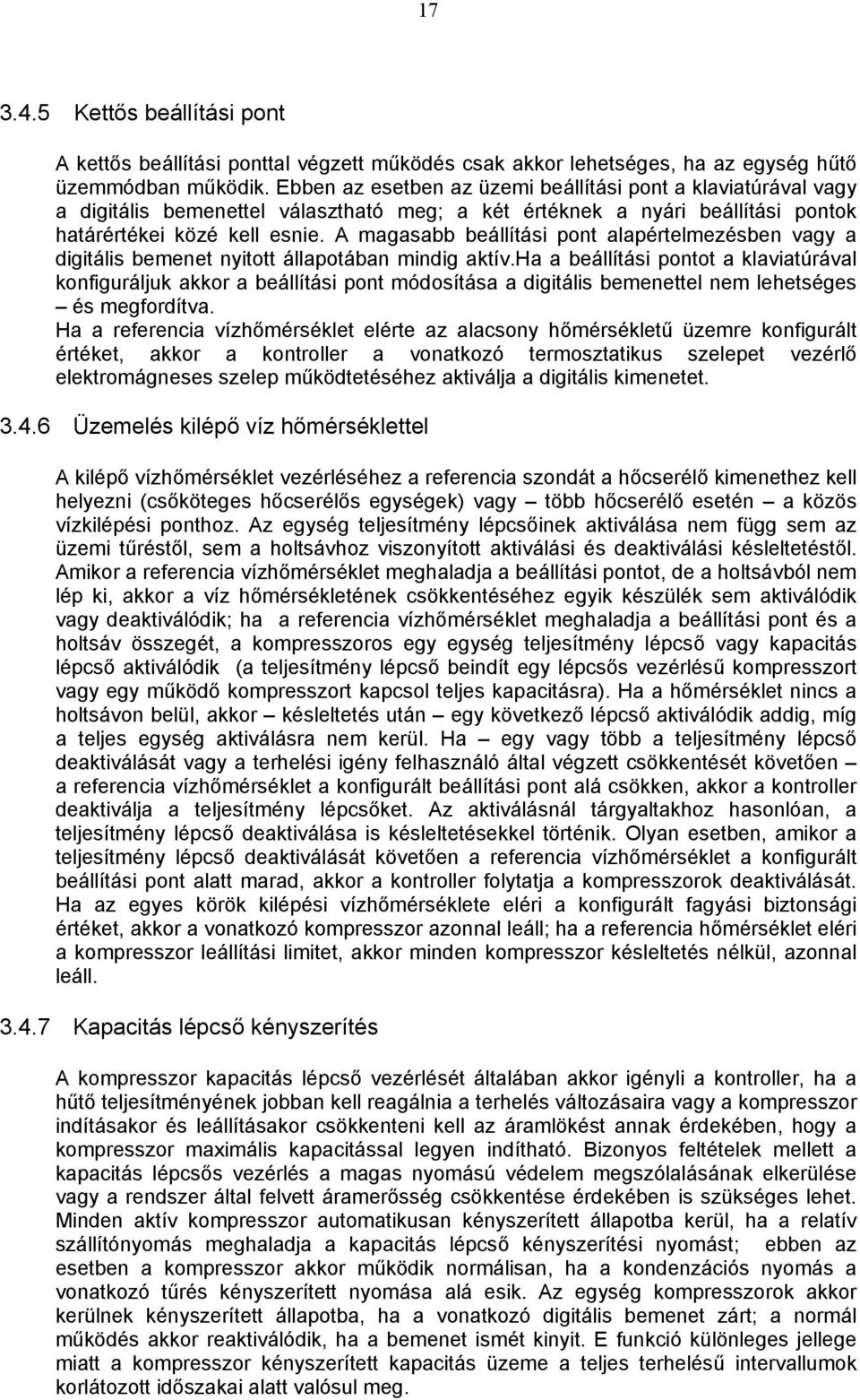

17 Kettős beállítási pont A kettős beállítási ponttal végzett működés csak akkor lehetséges, ha az egység hűtő üzemmódban működik. Ebben az esetben az üzemi beállítási pont a klaviatúrával vagy a digitális bemenettel választható meg; a két értéknek a nyári beállítási pontok határértékei közé kell esnie. A magasabb beállítási pont alapértelmezésben vagy a digitális bemenet nyitott állapotában mindig aktív.ha a beállítási pontot a klaviatúrával konfiguráljuk akkor a beállítási pont módosítása a digitális bemenettel nem lehetséges és megfordítva. Ha a referencia vízhőmérséklet elérte az alacsony hőmérsékletű üzemre konfigurált értéket, akkor a kontroller a vonatkozó termosztatikus szelepet vezérlő elektromágneses szelep működtetéséhez aktiválja a digitális kimenetet Üzemelés kilépő víz hőmérséklettel A kilépő vízhőmérséklet vezérléséhez a referencia szondát a hőcserélő kimenethez kell helyezni (csőköteges hőcserélős egységek) vagy több hőcserélő esetén a közös vízkilépési ponthoz. Az egység teljesítmény lépcsőinek aktiválása nem függ sem az üzemi tűréstől, sem a holtsávhoz viszonyított aktiválási és deaktiválási késleltetéstől. Amikor a referencia vízhőmérséklet meghaladja a beállítási pontot, de a holtsávból nem lép ki, akkor a víz hőmérsékletének csökkentéséhez egyik készülék sem aktiválódik vagy deaktiválódik; ha a referencia vízhőmérséklet meghaladja a beállítási pont és a holtsáv összegét, a kompresszoros egy egység teljesítmény lépcső vagy kapacitás lépcső aktiválódik (a teljesítmény lépcső beindít egy lépcsős vezérlésű kompresszort vagy egy működő kompresszort kapcsol teljes kapacitásra). Ha a hőmérséklet nincs a holtsávon belül, akkor késleltetés után egy következő lépcső aktiválódik addig, míg a teljes egység aktiválásra nem kerül. Ha egy vagy több a teljesítmény lépcső deaktiválását vagy a terhelési igény felhasználó által végzett csökkentését követően a referencia vízhőmérséklet a konfigurált beállítási pont alá csökken, akkor a kontroller deaktiválja a teljesítmény lépcsőket. Az aktiválásnál tárgyaltakhoz hasonlóan, a teljesítmény lépcső deaktiválása is késleltetésekkel történik. Olyan esetben, amikor a teljesítmény lépcső deaktiválását követően a referencia vízhőmérséklet a konfigurált beállítási pont alatt marad, akkor a kontroller folytatja a kompresszorok deaktiválását. Ha az egyes körök kilépési vízhőmérséklete eléri a konfigurált fagyási biztonsági értéket, akkor a vonatkozó kompresszor azonnal leáll; ha a referencia hőmérséklet eléri a kompresszor leállítási limitet, akkor minden kompresszor késleltetés nélkül, azonnal leáll Kapacitás lépcső kényszerítés A kompresszor kapacitás lépcső vezérlését általában akkor igényli a kontroller, ha a hűtő teljesítményének jobban kell reagálnia a terhelés változásaira vagy a kompresszor indításakor és leállításakor csökkenteni kell az áramlökést annak érdekében, hogy a kompresszor maximális kapacitással legyen indítható. Bizonyos feltételek mellett a kapacitás lépcsős vezérlés a magas nyomású védelem megszólalásának elkerülése vagy a rendszer által felvett áramerősség csökkentése érdekében is szükséges lehet. Minden aktív kompresszor automatikusan kényszerített állapotba kerül, ha a relatív szállítónyomás meghaladja a kapacitás lépcső kényszerítési nyomást; ebben az esetben a kompresszor akkor működik normálisan, ha a kondenzációs nyomás a vonatkozó tűrés kényszerített nyomása alá esik. Az egység kompresszorok akkor kerülnek kényszerített állapotba, ha a vonatkozó digitális bemenet zárt; a normál működés akkor reaktiválódik, ha a bemenet ismét kinyit. E funkció különleges jellege miatt a kompresszor kényszerített kapacitás üzeme a teljes terhelésű intervallumok korlátozott időszakai alatt valósul meg.

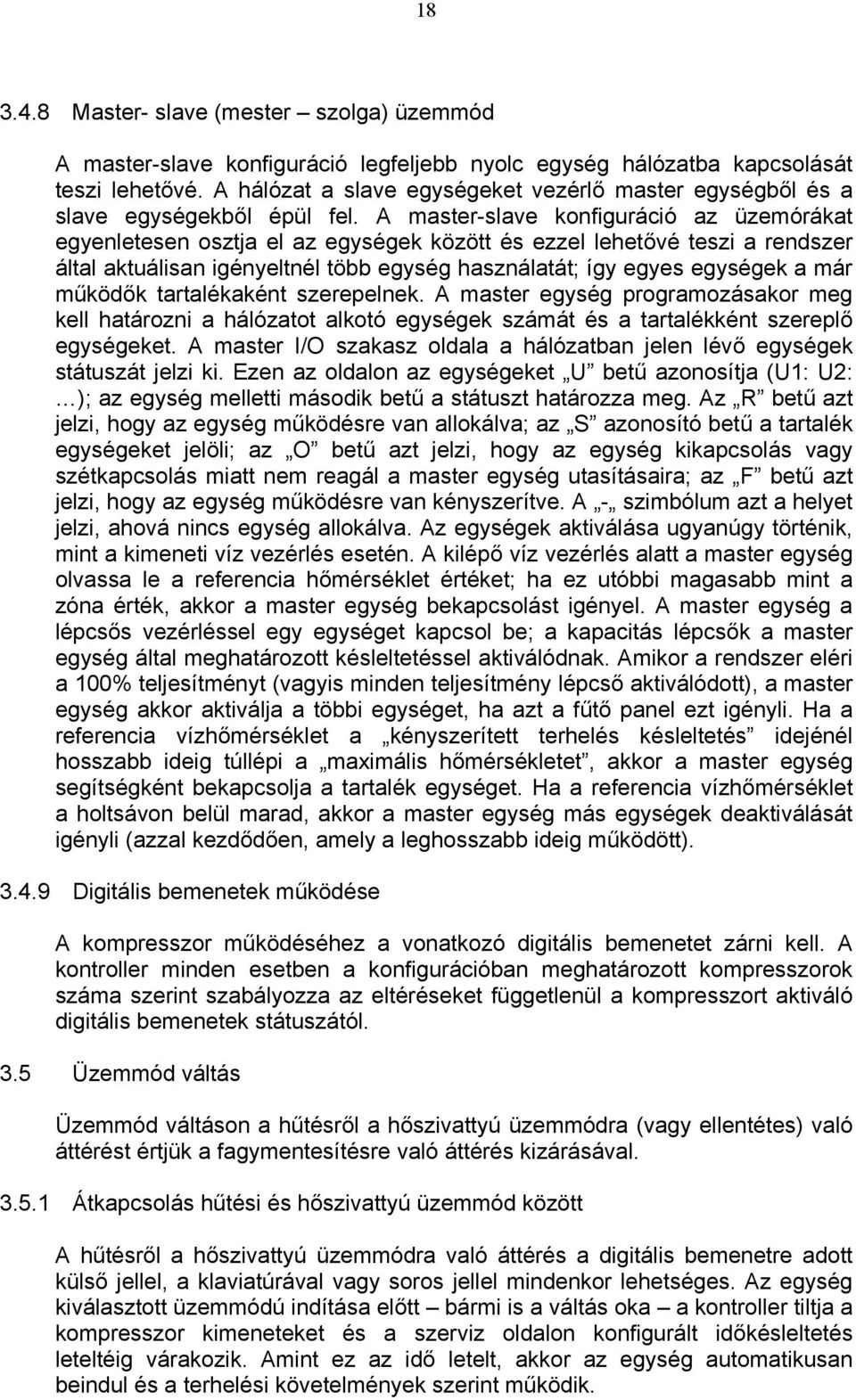

18 Master- slave (mester szolga) üzemmód A master-slave konfiguráció legfeljebb nyolc egység hálózatba kapcsolását teszi lehetővé. A hálózat a slave egységeket vezérlő master egységből és a slave egységekből épül fel. A master-slave konfiguráció az üzemórákat egyenletesen osztja el az egységek között és ezzel lehetővé teszi a rendszer által aktuálisan igényeltnél több egység használatát; így egyes egységek a már működők tartalékaként szerepelnek. A master egység programozásakor meg kell határozni a hálózatot alkotó egységek számát és a tartalékként szereplő egységeket. A master I/O szakasz oldala a hálózatban jelen lévő egységek státuszát jelzi ki. Ezen az oldalon az egységeket U betű azonosítja (U1: U2: ); az egység melletti második betű a státuszt határozza meg. Az R betű azt jelzi, hogy az egység működésre van allokálva; az S azonosító betű a tartalék egységeket jelöli; az O betű azt jelzi, hogy az egység kikapcsolás vagy szétkapcsolás miatt nem reagál a master egység utasításaira; az F betű azt jelzi, hogy az egység működésre van kényszerítve. A - szimbólum azt a helyet jelzi, ahová nincs egység allokálva. Az egységek aktiválása ugyanúgy történik, mint a kimeneti víz vezérlés esetén. A kilépő víz vezérlés alatt a master egység olvassa le a referencia hőmérséklet értéket; ha ez utóbbi magasabb mint a zóna érték, akkor a master egység bekapcsolást igényel. A master egység a lépcsős vezérléssel egy egységet kapcsol be; a kapacitás lépcsők a master egység által meghatározott késleltetéssel aktiválódnak. Amikor a rendszer eléri a 100% teljesítményt (vagyis minden teljesítmény lépcső aktiválódott), a master egység akkor aktiválja a többi egységet, ha azt a fűtő panel ezt igényli. Ha a referencia vízhőmérséklet a kényszerített terhelés késleltetés idejénél hosszabb ideig túllépi a maximális hőmérsékletet, akkor a master egység segítségként bekapcsolja a tartalék egységet. Ha a referencia vízhőmérséklet a holtsávon belül marad, akkor a master egység más egységek deaktiválását igényli (azzal kezdődően, amely a leghosszabb ideig működött) Digitális bemenetek működése A kompresszor működéséhez a vonatkozó digitális bemenetet zárni kell. A kontroller minden esetben a konfigurációban meghatározott kompresszorok száma szerint szabályozza az eltéréseket függetlenül a kompresszort aktiváló digitális bemenetek státuszától. 3.5 Üzemmód váltás Üzemmód váltáson a hűtésről a hőszivattyú üzemmódra (vagy ellentétes) való áttérést értjük a fagymentesítésre való áttérés kizárásával Átkapcsolás hűtési és hőszivattyú üzemmód között A hűtésről a hőszivattyú üzemmódra való áttérés a digitális bemenetre adott külső jellel, a klaviatúrával vagy soros jellel mindenkor lehetséges. Az egység kiválasztott üzemmódú indítása előtt bármi is a váltás oka a kontroller tiltja a kompresszor kimeneteket és a szerviz oldalon konfigurált időkésleltetés leteltéig várakozik. Amint ez az idő letelt, akkor az egység automatikusan beindul és a terhelési követelmények szerint működik.

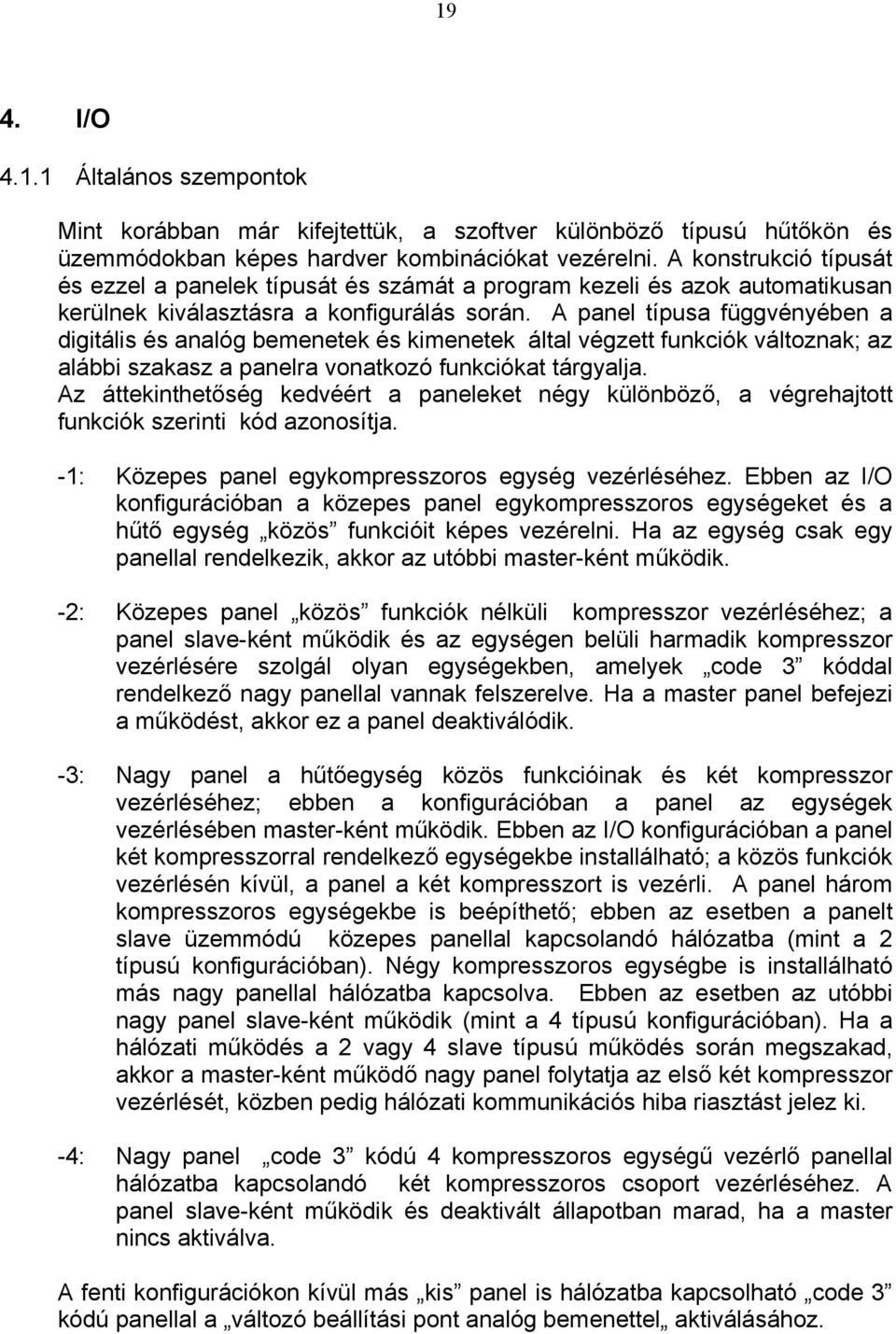

19 19 4. I/O Általános szempontok Mint korábban már kifejtettük, a szoftver különböző típusú hűtőkön és üzemmódokban képes hardver kombinációkat vezérelni. A konstrukció típusát és ezzel a panelek típusát és számát a program kezeli és azok automatikusan kerülnek kiválasztásra a konfigurálás során. A panel típusa függvényében a digitális és analóg bemenetek és kimenetek által végzett funkciók változnak; az alábbi szakasz a panelra vonatkozó funkciókat tárgyalja. Az áttekinthetőség kedvéért a paneleket négy különböző, a végrehajtott funkciók szerinti kód azonosítja. -1: Közepes panel egykompresszoros egység vezérléséhez. Ebben az I/O konfigurációban a közepes panel egykompresszoros egységeket és a hűtő egység közös funkcióit képes vezérelni. Ha az egység csak egy panellal rendelkezik, akkor az utóbbi master-ként működik. -2: Közepes panel közös funkciók nélküli kompresszor vezérléséhez; a panel slave-ként működik és az egységen belüli harmadik kompresszor vezérlésére szolgál olyan egységekben, amelyek code 3 kóddal rendelkező nagy panellal vannak felszerelve. Ha a master panel befejezi a működést, akkor ez a panel deaktiválódik. -3: Nagy panel a hűtőegység közös funkcióinak és két kompresszor vezérléséhez; ebben a konfigurációban a panel az egységek vezérlésében master-ként működik. Ebben az I/O konfigurációban a panel két kompresszorral rendelkező egységekbe installálható; a közös funkciók vezérlésén kívül, a panel a két kompresszort is vezérli. A panel három kompresszoros egységekbe is beépíthető; ebben az esetben a panelt slave üzemmódú közepes panellal kapcsolandó hálózatba (mint a 2 típusú konfigurációban). Négy kompresszoros egységbe is installálható más nagy panellal hálózatba kapcsolva. Ebben az esetben az utóbbi nagy panel slave-ként működik (mint a 4 típusú konfigurációban). Ha a hálózati működés a 2 vagy 4 slave típusú működés során megszakad, akkor a master-ként működő nagy panel folytatja az első két kompresszor vezérlését, közben pedig hálózati kommunikációs hiba riasztást jelez ki. -4: Nagy panel code 3 kódú 4 kompresszoros egységű vezérlő panellal hálózatba kapcsolandó két kompresszoros csoport vezérléséhez. A panel slave-ként működik és deaktivált állapotban marad, ha a master nincs aktiválva. A fenti konfigurációkon kívül más kis panel is hálózatba kapcsolható code 3 kódú panellal a változó beállítási pont analóg bemenettel aktiválásához.

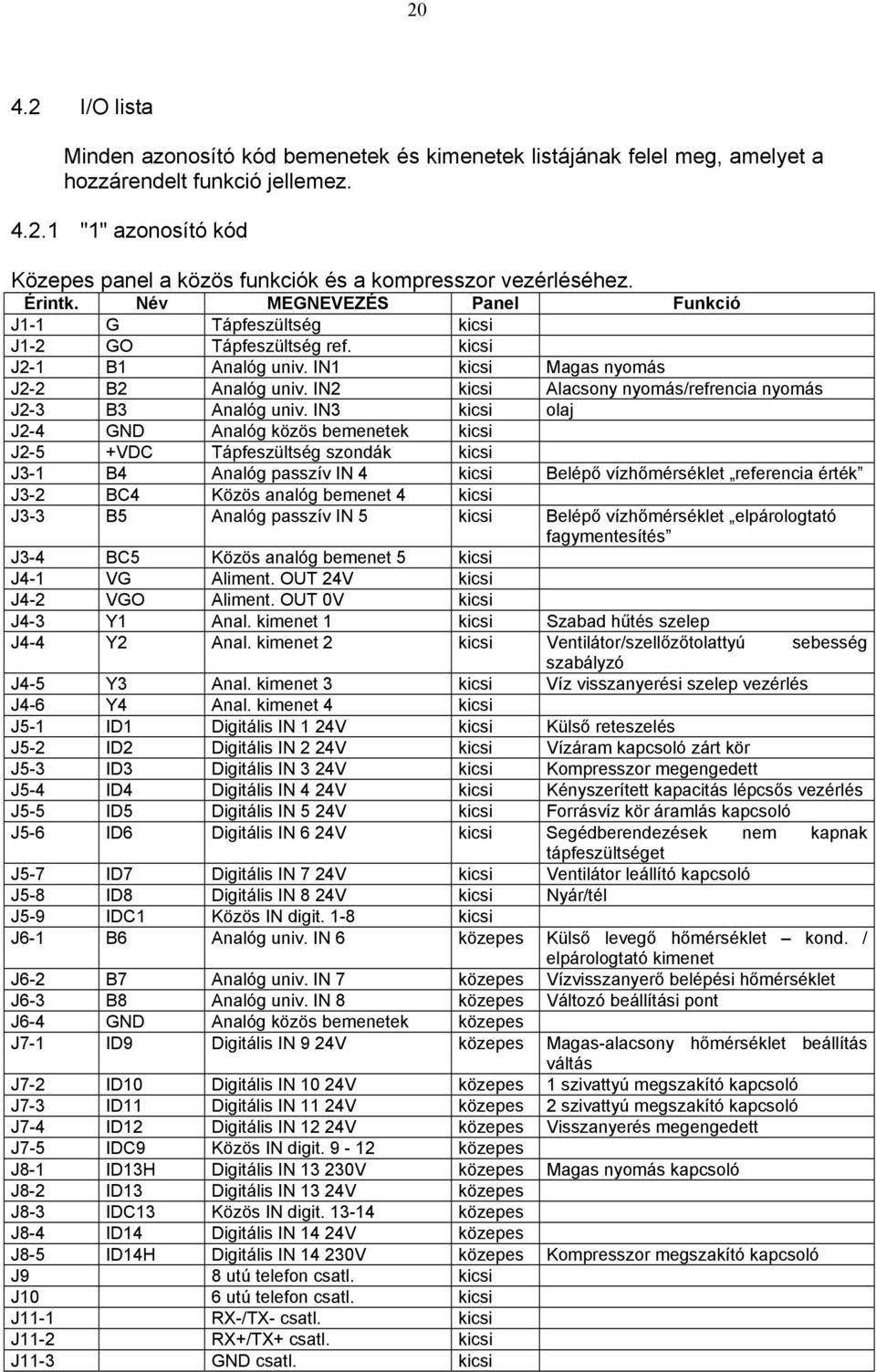

20 I/O lista Minden azonosító kód bemenetek és kimenetek listájának felel meg, amelyet a hozzárendelt funkció jellemez "1" azonosító kód Közepes panel a közös funkciók és a kompresszor vezérléséhez. Érintk. Név MEGNEVEZÉS Panel Funkció J1-1 G Tápfeszültség kicsi J1-2 GO Tápfeszültség ref. kicsi J2-1 B1 Analóg univ. IN1 kicsi Magas nyomás J2-2 B2 Analóg univ. IN2 kicsi Alacsony nyomás/refrencia nyomás J2-3 B3 Analóg univ. IN3 kicsi olaj J2-4 GND Analóg közös bemenetek kicsi J2-5 +VDC Tápfeszültség szondák kicsi J3-1 B4 Analóg passzív IN 4 kicsi Belépő vízhőmérséklet referencia érték J3-2 BC4 Közös analóg bemenet 4 kicsi J3-3 B5 Analóg passzív IN 5 kicsi Belépő vízhőmérséklet elpárologtató fagymentesítés J3-4 BC5 Közös analóg bemenet 5 kicsi J4-1 VG Aliment. OUT 24V kicsi J4-2 VGO Aliment. OUT 0V kicsi J4-3 Y1 Anal. kimenet 1 kicsi Szabad hűtés szelep J4-4 Y2 Anal. kimenet 2 kicsi Ventilátor/szellőzőtolattyú sebesség szabályzó J4-5 Y3 Anal. kimenet 3 kicsi Víz visszanyerési szelep vezérlés J4-6 Y4 Anal. kimenet 4 kicsi J5-1 ID1 Digitális IN 1 24V kicsi Külső reteszelés J5-2 ID2 Digitális IN 2 24V kicsi Vízáram kapcsoló zárt kör J5-3 ID3 Digitális IN 3 24V kicsi Kompresszor megengedett J5-4 ID4 Digitális IN 4 24V kicsi Kényszerített kapacitás lépcsős vezérlés J5-5 ID5 Digitális IN 5 24V kicsi Forrásvíz kör áramlás kapcsoló J5-6 ID6 Digitális IN 6 24V kicsi Segédberendezések nem kapnak tápfeszültséget J5-7 ID7 Digitális IN 7 24V kicsi Ventilátor leállító kapcsoló J5-8 ID8 Digitális IN 8 24V kicsi Nyár/tél J5-9 IDC1 Közös IN digit. 1-8 kicsi J6-1 B6 Analóg univ. IN 6 közepes Külső levegő hőmérséklet kond. / elpárologtató kimenet J6-2 B7 Analóg univ. IN 7 közepes Vízvisszanyerő belépési hőmérséklet J6-3 B8 Analóg univ. IN 8 közepes Változó beállítási pont J6-4 GND Analóg közös bemenetek közepes J7-1 ID9 Digitális IN 9 24V közepes Magas-alacsony hőmérséklet beállítás váltás J7-2 ID10 Digitális IN 10 24V közepes 1 szivattyú megszakító kapcsoló J7-3 ID11 Digitális IN 11 24V közepes 2 szivattyú megszakító kapcsoló J7-4 ID12 Digitális IN 12 24V közepes Visszanyerés megengedett J7-5 IDC9 Közös IN digit közepes J8-1 ID13H Digitális IN V közepes Magas nyomás kapcsoló J8-2 ID13 Digitális IN 13 24V közepes J8-3 IDC13 Közös IN digit közepes J8-4 ID14 Digitális IN 14 24V közepes J8-5 ID14H Digitális IN V közepes Kompresszor megszakító kapcsoló J9 8 utú telefon csatl. kicsi J10 6 utú telefon csatl. kicsi J11-1 RX-/TX- csatl. kicsi J11-2 RX+/TX+ csatl. kicsi J11-3 GND csatl. kicsi

21 21 J12-1 C1 Közös relé 1, 2, 3 kicsi J12-2 NO1 1 relé kontaktus kicsi Kompresszor 1 indítás PW J12-3 NO2 2 relé kontaktus kicsi Kompresszor 2 indítás PW J12-4 NO3 3 relé kontaktus kicsi Kompresszor 1 lépcső/szelep teljesítmény növelés J12-5 C1 Közös relé 1, 2, 3 kicsi J13-1 C4 Közös relé 4, 5, 6 kicsi J13-2 NO4 4 relé kontaktus kicsi Kompresszor 1 lépcső/szelep teljesítmény csökkentés J13-3 NO5 5 relé kontaktus kicsi 1 ventilátor-forrás víz szelep J13-4 NO6 6 relé kontaktus kicsi 2 ventilátor J13-5 C4 Közös relé 4, 5, 6 kicsi J14-1 C7 Közös relé 7 kicsi J14-2 NO7 7 relé kontaktus kicsi Visszanyerés aktiválva J14-3 C7 Közös relé 7 kicsi J15-1 NO8 NO 8 relé kontaktus Kicsi Riasztás J15-2 C8 Közös relé 8 kicsi J15-3 NC8 NC 8 relé kontaktus kicsi J16-1 C9 Közös relé 9, 10, 11 közepes J16-2 NO9 9 relé kontaktus közepes 1 szivattyú J16-3 NO10 10 relé kontaktus közepes 2 szivattyú J16-4 NO11 11 relé kontaktus közepes Nyár/tél státusz / 1 szabad hűtőventilátor J16-5 C9 Közös relé 9, 10, 11 közepes J17-1 NO12 NO 12 relé kontaktus közepes Elpárologtató fagymentesítő fűtés J17-2 C12 Közös relé 12 közepes J17-3 NC12 NC 12 relé kontaktus közepes J18-1 NO13 NO 13 relé kontaktus közepes Nyár/tél szelep-szabad hűtés / 2 szabad hűtőventilátor J18-2 C13 Közös relé 13 közepes J18-3 NC13 NC 13 relé kontaktus közepes Többfunkciós bemenetek és kimenetek Egyes bemenetek és kimenetek a konfigurált géptípus és az aktivált funkciók függvényében különböző funkciókhoz használhatók. -B2: -NO3 -NO4: -NO5: -NO7: -NO11: -NO12: -NO13: Általában hőmérséklet szabályozóval rendelkező egységekben az alacsony nyomás szabályzására szolgál; nyomás szabályozóval ellátott egységekhez referencia értékként is szolgál. Ezt a kontaktust a kapacitás vezérlés első lépcsőjében használjuk; a lépcsős vezérlő henger nyitására, valamint folyamatos lépcsős vezérlési funkciójú egységek teljesítményének növelésére is használjuk. Ezt a kontaktust a kapacitás vezérlés második lépcsőjében használjuk; a lépcsős vezérlő henger nyitására, valamint folyamatos lépcsős vezérlési funkciójú egységek teljesítményének csökkentésére is használjuk. Ezt a kontaktust a levegő/víz egységek első ventilátorához használjuk; a forrás víz elektromágneses szelep nyitás aktiválására is használjuk víz/víz egységekben. A kontaktust a visszanyerési funkció aktív státuszának kijelzésére használjuk; külső szabad hűtéssel rendelkező hűtő egységekben lévő ventilátorok második lépcsőjének vezérlését is ellátja. A kontaktus a nyár/tél üzemi státusz kijelzésére szolgál (nyár a kontaktus nyitott, tél kontaktus zárt) hőszivattyú funkcióval rendelkező egységekben; külső szabad hűtéssel rendelkező hűtő egységekben lévő ventilátorok első lépcsőjének vezérlését is ellátja. A kontaktus a fagymentesítő fűtés vezérlésére szolgál; kettős beállítási ponttal rendelkező egységek esetében a kimenetet a funkció elektromágneses szelepének aktiválását is végzi alacsony hőmérsékleten. A kontaktus a hőszivattyús egységekben a fordítószelep, szabad hűtő egységekben a szabadon hűtő szelep vezérlésére szolgál; ha az egység visszanyerésre is aktiválva van, akkor a kontaktus a külső szabad hűtéssel rendelkező hűtő egységekben lévő ventilátorok második lépcsőjének vezérlését is ellátja. A panel nem képes egyszerre aktiválni a hőszivattyút és a szabadon hűtő funkciót. Ha a visszanyerési és szabadon hűtési funkció egyszerre üzemeltethető, akkor a szabadon hűtő szelepet az analóg Y1 kimenet vezérli. Az Y1 analóg kimenet a szabadon hűtő szelepet akkor is vezérli, ha a NO kontaktus rendelkezésre áll.

22 azonosító kód Közepes panel a kompresszor funkciók vezérléséhez Érintk. Név MEGNEVEZÉS Panel Funkció J1-1 G Tápfeszültség kicsi J1-2 GO Tápfeszültség ref. kicsi J2-1 B1 Analóg univ. IN1 kicsi Magas nyomású kompresszor 3 J2-2 B2 Analóg univ. IN2 kicsi Alacsony nyomású kompresszor 3 J2-3 B3 Analóg univ. IN3 kicsi Olajkompresszor 3 J2-4 GND Analóg közös bemenetek kicsi J2-5 +VDC Tápfeszültség szondák kicsi J3-1 B4 Analóg passzív IN 4 kicsi *Külső levegő hőmérséklet J3-2 BC4 Közös analóg bemenet 4 kicsi J3-3 B5 Analóg passzív IN 5 kicsi Kilépő vízhőmérséklet 3 elpárologtató fagymentesítés 3 J3-4 BC5 Közös analóg bemenet 5 kicsi J4-1 VG Aliment. OUT 24V kicsi J4-2 VGO Aliment. OUT 0V kicsi J4-3 Y1 Anal. kimenet 1 kicsi J4-4 Y2 Anal. kimenet 2 kicsi J4-5 Y3 Anal. kimenet 3 kicsi J4-6 Y4 Anal. kimenet 4 kicsi J5-1 ID1 Digitális IN 1 24V kicsi J5-2 ID2 Digitális IN 2 24V kicsi J5-3 ID3 Digitális IN 3 24V kicsi Kompresszor megengedett 3 J5-4 ID4 Digitális IN 4 24V kicsi J5-5 ID5 Digitális IN 5 24V kicsi J5-6 ID6 Digitális IN 6 24V kicsi J5-7 ID7 Digitális IN 7 24V kicsi J5-8 ID8 Digitális IN 8 24V kicsi J5-9 IDC1 Közös IN digit. 1-8 kicsi J6-1 B6 Analóg univ. IN 6 közepes Kilépő víz hőmérséklet kond. / elpárologtató 1 J6-2 B7 Analóg univ. IN 7 közepes Kilépő víz hőmérséklet kond. / elpárologtató 2 J6-3 B8 Analóg univ. IN 8 közepes Kilépő víz hőmérséklet kond. / elpárologtató 3 J6-4 GND Analóg közös bemenetek közepes J7-1 ID9 Digitális IN 9 24V közepes J7-2 ID10 Digitális IN 10 24V közepes J7-3 ID11 Digitális IN 11 24V közepes J7-4 ID12 Digitális IN 12 24V közepes J7-5 IDC9 Közös IN digit közepes J8-1 ID13H Digitális IN V közepes Magas nyomás kapcsoló, kompresszor 3 J8-2 ID13 Digitális IN 13 24V közepes J8-3 IDC13 Közös IN digit közepes J8-4 ID14 Digitális IN 14 24V közepes J8-5 ID14H Digitális IN V közepes Kompresszor megszakító kapcsoló 3 J9 8 utú telefon csatl. kicsi J10 6 utú telefon csatl. kicsi J11-1 TX- RX-/TX- csatl. kicsi J11-2 TX+ RX+/TX+ csatl. kicsi J11-3 GND GND csatl. kicsi
