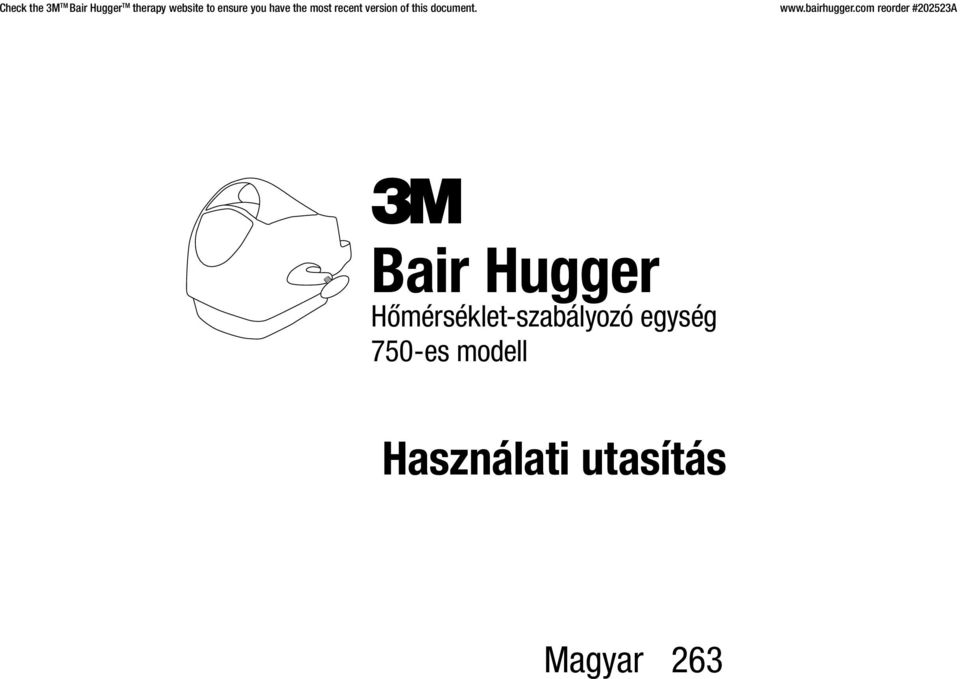

3 Bair Hugger. Használati utasítás. Magyar 263. Hőmérséklet-szabályozó egység 750-es modell

Átírás

1 3 Bair Hugger Hőmérséklet-szabályozó egység 750-es modell Használati utasítás Magyar 263

2

3 265 Tartalomjegyzék Bevezetés 267 A Total Temperature Management rendszer leírása 267 Javallatok 267 A szimbólumok jelentése 268 A figyelmeztető jelzések következményeinek magyarázata 269 Ellenjavallatok 269 Figyelmeztetések 269 Óvintézkedések 270 Megjegyzések 271 Helyes használat és karbantartás 271 Olvassa el a felszerelés karbantartása előtt 272 Áttekintés és működtetés 272 A Power-On-Reset egység 272 A vezérlőpult áttekintése 273 A hőmérséklet-szabályozó egység felszerelése infúziós állványra 275 Használati utasítás 276 A hőmérsékleti mód időzítő megtekintése 277 Mi a teendő túlmelegedés esetén? 277 Mi a teendő hibás működés esetén? 277 Általános karbantartás és tárolás 278 A ház és a tömlő tisztítása 278 Tárolás 278 Műszaki segítség és vevőszolgálat 279 Amikor műszaki segítségért hív bennünket 279 Garanciaidőn belüli javítás és csere 279 Műszaki adatok 280 Magyar A

4

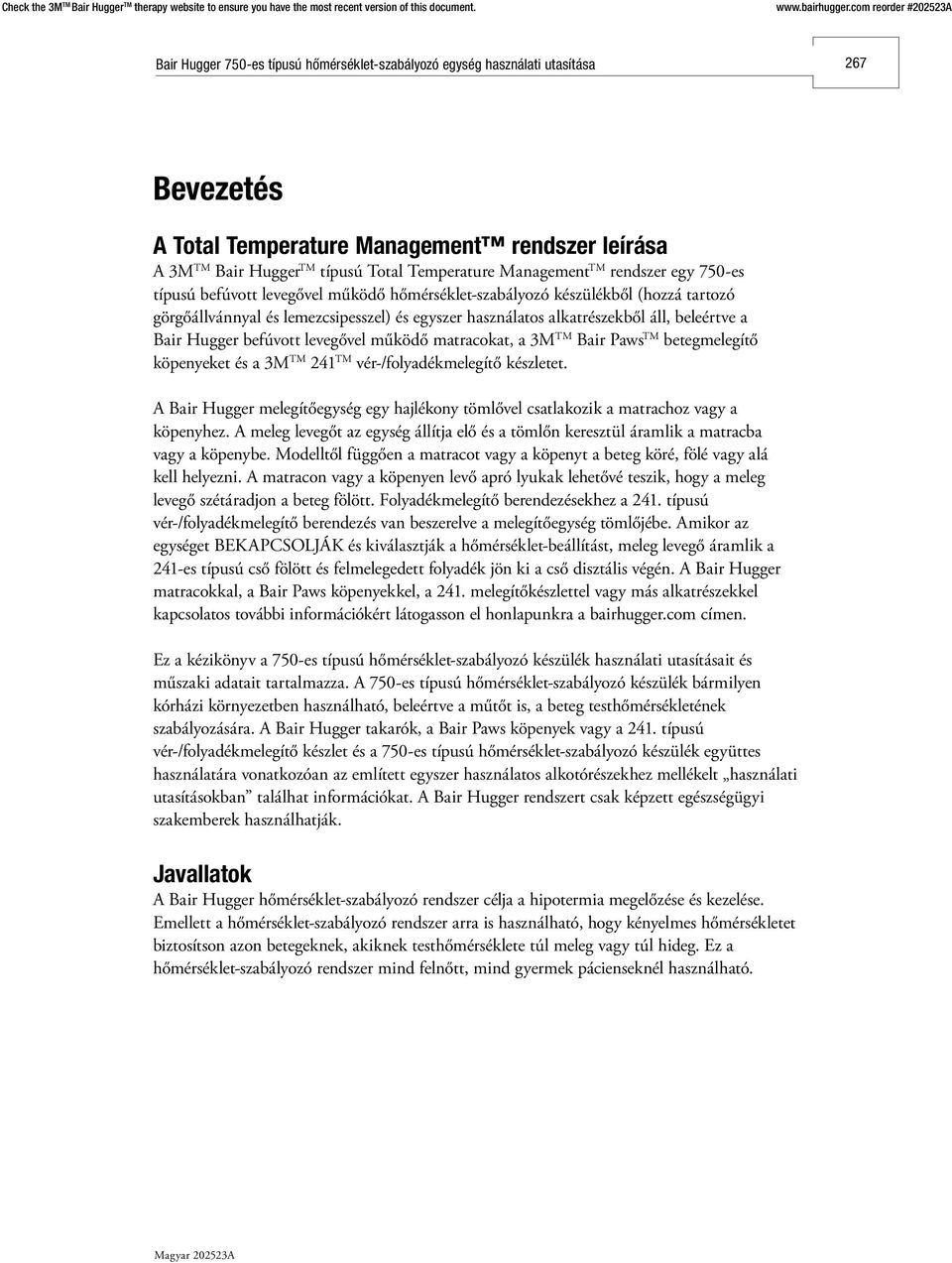

5 267 Bevezetés A Total Temperature Management rendszer leírása A 3M TM Bair Hugger TM típusú Total Temperature Management TM rendszer egy 750-es típusú befúvott levegővel működő hőmérséklet-szabályozó készülékből (hozzá tartozó görgőállvánnyal és lemezcsipesszel) és egyszer használatos alkatrészekből áll, beleértve a Bair Hugger befúvott levegővel működő matracokat, a 3M TM Bair Paws TM betegmelegítő köpenyeket és a 3M TM 241 TM vér-/folyadékmelegítő készletet. A Bair Hugger melegítőegység egy hajlékony tömlővel csatlakozik a matrachoz vagy a köpenyhez. A meleg levegőt az egység állítja elő és a tömlőn keresztül áramlik a matracba vagy a köpenybe. Modelltől függően a matracot vagy a köpenyt a beteg köré, fölé vagy alá kell helyezni. A matracon vagy a köpenyen levő apró lyukak lehetővé teszik, hogy a meleg levegő szétáradjon a beteg fölött. Folyadékmelegítő berendezésekhez a 241. típusú vér-/folyadékmelegítő berendezés van beszerelve a melegítőegység tömlőjébe. Amikor az egységet BEKAPCSOLJÁK és kiválasztják a hőmérséklet-beállítást, meleg levegő áramlik a 241 es típusú cső fölött és felmelegedett folyadék jön ki a cső disztális végén. A Bair Hugger matracokkal, a Bair Paws köpenyekkel, a 241. melegítőkészlettel vagy más alkatrészekkel kapcsolatos további információkért látogasson el honlapunkra a bairhugger.com címen. Ez a kézikönyv a 750-es típusú hőmérséklet-szabályozó készülék használati utasításait és műszaki adatait tartalmazza. A 750-es típusú hőmérséklet-szabályozó készülék bármilyen kórházi környezetben használható, beleértve a műtőt is, a beteg testhőmérsékletének szabályozására. A Bair Hugger takarók, a Bair Paws köpenyek vagy a 241. típusú vér-/folyadékmelegítő készlet és a 750-es típusú hőmérséklet-szabályozó készülék együttes használatára vonatkozóan az említett egyszer használatos alkotórészekhez mellékelt használati utasításokban találhat információkat. A Bair Hugger rendszert csak képzett egészségügyi szakemberek használhatják. Javallatok A Bair Hugger hőmérséklet-szabályozó rendszer célja a hipotermia megelőzése és kezelése. Emellett a hőmérséklet-szabályozó rendszer arra is használható, hogy kényelmes hőmérsékletet biztosítson azon betegeknek, akiknek testhőmérséklete túl meleg vagy túl hideg. Ez a hőmérséklet-szabályozó rendszer mind felnőtt, mind gyermek pácienseknél használható. Magyar A

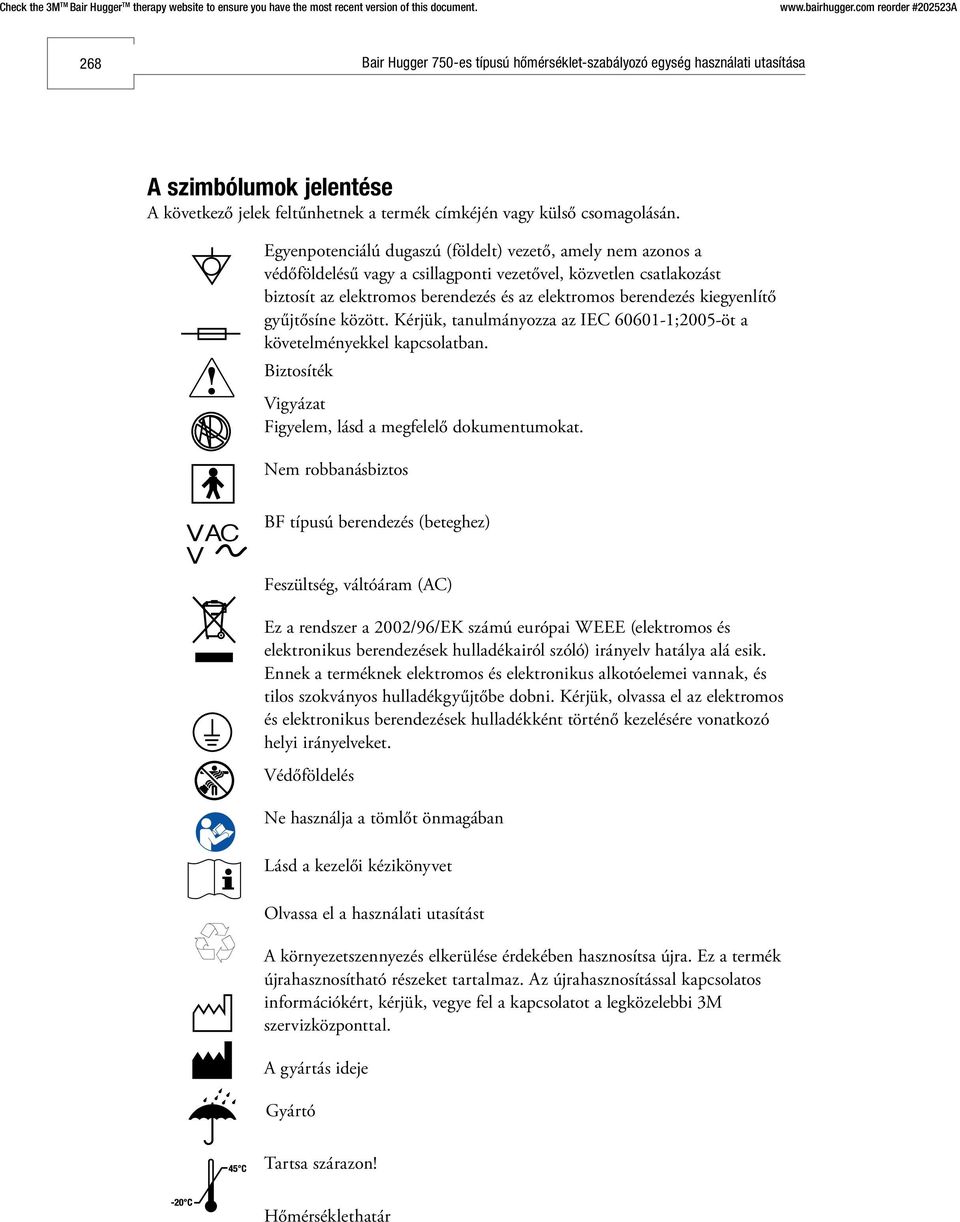

6 268 A szimbólumok jelentése A következő jelek feltűnhetnek a termék címkéjén vagy külső csomagolásán. Egyenpotenciálú dugaszú (földelt) vezető, amely nem azonos a védőföldelésű vagy a csillagponti vezetővel, közvetlen csatlakozást biztosít az elektromos berendezés és az elektromos berendezés kiegyenlítő gyűjtősíne között. Kérjük, tanulmányozza az IEC ;2005-öt a követelményekkel kapcsolatban. Biztosíték Vigyázat Figyelem, lásd a megfelelő dokumentumokat. Nem robbanásbiztos VAC V BF típusú berendezés (beteghez) Feszültség, váltóáram (AC) Ez a rendszer a 2002/96/EK számú európai WEEE (elektromos és elektronikus berendezések hulladékairól szóló) irányelv hatálya alá esik. Ennek a terméknek elektromos és elektronikus alkotóelemei vannak, és tilos szokványos hulladékgyűjtőbe dobni. Kérjük, olvassa el az elektromos és elektronikus berendezések hulladékként történő kezelésére vonatkozó helyi irányelveket. Védőföldelés Ne használja a tömlőt önmagában Lásd a kezelői kézikönyvet Olvassa el a használati utasítást A környezetszennyezés elkerülése érdekében hasznosítsa újra. Ez a termék újrahasznosítható részeket tartalmaz. Az újrahasznosítással kapcsolatos információkért, kérjük, vegye fel a kapcsolatot a legközelebbi 3M szervizközponttal. A gyártás ideje Gyártó Tartsa szárazon! Hőmérséklethatár

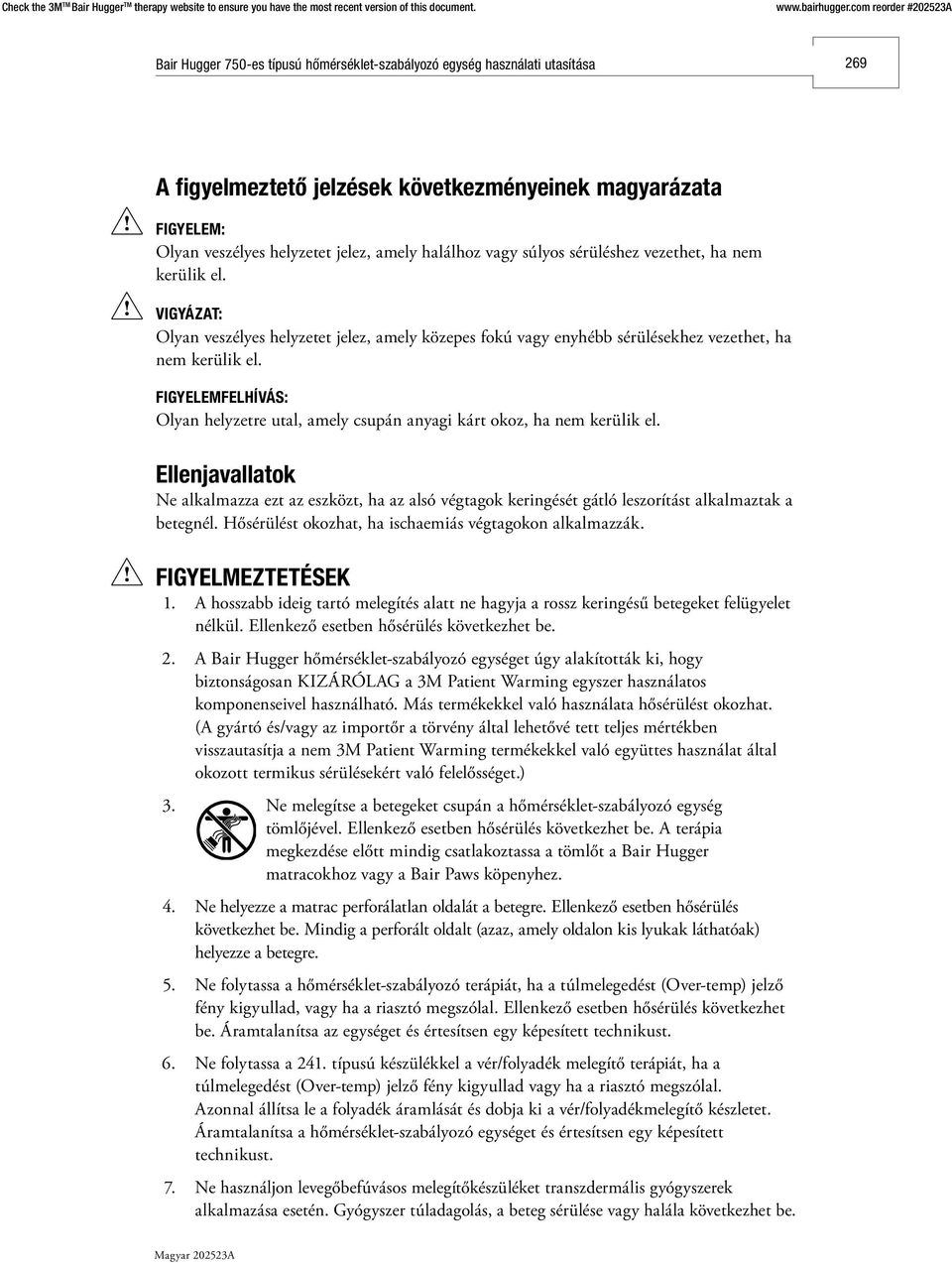

7 269 A figyelmeztető jelzések következményeinek magyarázata FIGYELEM: Olyan veszélyes helyzetet jelez, amely halálhoz vagy súlyos sérüléshez vezethet, ha nem kerülik el. VIGYÁZAT: Olyan veszélyes helyzetet jelez, amely közepes fokú vagy enyhébb sérülésekhez vezethet, ha nem kerülik el. FIGYELEMFELHÍVÁS: Olyan helyzetre utal, amely csupán anyagi kárt okoz, ha nem kerülik el. Ellenjavallatok Ne alkalmazza ezt az eszközt, ha az alsó végtagok keringését gátló leszorítást alkalmaztak a betegnél. Hősérülést okozhat, ha ischaemiás végtagokon alkalmazzák. FIGYELMEZTETÉSEK 1. A hosszabb ideig tartó melegítés alatt ne hagyja a rossz keringésű betegeket felügyelet nélkül. Ellenkező esetben hősérülés következhet be. 2. A Bair Hugger hőmérséklet-szabályozó egységet úgy alakították ki, hogy biztonságosan KIZÁRÓLAG a 3M Patient Warming egyszer használatos komponenseivel használható. Más termékekkel való használata hősérülést okozhat. (A gyártó és/vagy az importőr a törvény által lehetővé tett teljes mértékben visszautasítja a nem 3M Patient Warming termékekkel való együttes használat által okozott termikus sérülésekért való felelősséget.) 3. Ne melegítse a betegeket csupán a hőmérséklet-szabályozó egység tömlőjével. Ellenkező esetben hősérülés következhet be. A terápia megkezdése előtt mindig csatlakoztassa a tömlőt a Bair Hugger matracokhoz vagy a Bair Paws köpenyhez. 4. Ne helyezze a matrac perforálatlan oldalát a betegre. Ellenkező esetben hősérülés következhet be. Mindig a perforált oldalt (azaz, amely oldalon kis lyukak láthatóak) helyezze a betegre. 5. Ne folytassa a hőmérséklet-szabályozó terápiát, ha a túlmelegedést (Over-temp) jelző fény kigyullad, vagy ha a riasztó megszólal. Ellenkező esetben hősérülés következhet be. Áramtalanítsa az egységet és értesítsen egy képesített technikust. 6. Ne folytassa a 241. típusú készülékkel a vér/folyadék melegítő terápiát, ha a túlmelegedést (Over-temp) jelző fény kigyullad vagy ha a riasztó megszólal. Azonnal állítsa le a folyadék áramlását és dobja ki a vér/folyadékmelegítő készletet. Áramtalanítsa a hőmérséklet-szabályozó egységet és értesítsen egy képesített technikust. 7. Ne használjon levegőbefúvásos melegítőkészüléket transzdermális gyógyszerek alkalmazása esetén. Gyógyszer túladagolás, a beteg sérülése vagy halála következhet be. Magyar A

8 Ne hagyja, hogy a beteg ráfeküdjön a melegítőegység tömlőjére vagy hogy a tömlő hozzáérjen a beteg bőréhez melegítés közben; ellenkező esetben hősérülés következhet be. 9. A többször használható, szövött anyagú matracok, vagy az egyedi látható lyukak nélküli matracok a készülék biztonsági rendszerének hibáját idézhetik elő, melynek súlyos termikus sérülés lehet a következménye. Ezt a melegítő egységet KIZÁRÓLAG a Bair Hugger matracokkal és a Bair Paws kórházi köpenyekkel való biztonságos együttes használatra tervezték. Ezt a melegítő egységet KIZÁRÓLAG a Bair Hugger matracokkal és a Bair Paws kórházi köpenyekkel való biztonságos együttes használatra tervezték. 10. Ne csatlakoztassa a Bair Hugger matracot, a 241. típusú vér-/folyadékmelegítőt vagy a Bair Paws köpenyt a melegítőegységhez, ha azon vágás van vagy sérült; ellenkező esetben hősérülés következhet be. 11. Ne használja a Bair Hugger matracot a beteg szállítására; mert ez sérüléshez vezethet. 12. A veszélyes feszültséggel és tűzzel kapcsolatos kockázat csökkentése érdekében: mindig tartsa a tápkábelt látható és elérhető helyen. A tápkábelen lévő dugasz szétkapcsoló eszközként szolgál. A fali aljzat olyan közel legyen, amennyire praktikus és legyen könnyen elérhető. csak olyan tápkábelt használjon, amit ehhez a termékhez előírtak, és az adott országban hitelesítettek. óvja a tápkábelt a nedvességtől. ne használja a melegítőegységet, ha úgy látszik, hogy a melegítőegység, a tápkábel vagy bármely alkatrész sérült. Lépjen kapcsolatba a 3M Patient Warming műszaki ügyfélszolgálattal a következő telefonszámon: ezt a berendezést csak védőföldeléssel ellátott hálózathoz szabad csatlakoztatni. 13. A biológiai veszély kockázatának mérséklése érdekében mindig alkalmazza a fertőtlenítési eljárást, mielőtt újra használja a melegítőt és mielőtt kidobja. 14. Ne hagyja a melegítő matracot használó beteget egyedül, mert ez sérüléshez vezethet. Használjon haránt, lepedő biztonsági övet vagy más eszközt a beteg megtartására. 15. A gyártó engedélye nélkül ne módosítsa ezt a készüléket. 16. A Bair Hugger melegítő egység biztonságos földelése érdekében kizárólag Csak kórházi vagy Kórházi besorolású feliratú aljzathoz, vagy megbízható kimenethez csatlakoztassa. ÓVINTÉZKEDÉSEK 1. Bizonyos matracmodelleket kivéve, a Bair Hugger matracok nem sterilek és mindig egyetlen beteg számára készülnek. A beteg és a Bair Hugger matrac közé terített lepedő nem előzi meg ezen termék fertőződését. 2. A reakció- és kommunikációképtelen és/vagy érzéketlen betegek hőmérsékletét és bőrreakcióit ellenőrizze percenként, vagy az intézeti protokollnak megfelelően. Ellenőrizze rendszeresen a beteg életfunkcióit. Változtassa meg a levegő hőmérsékletét vagy

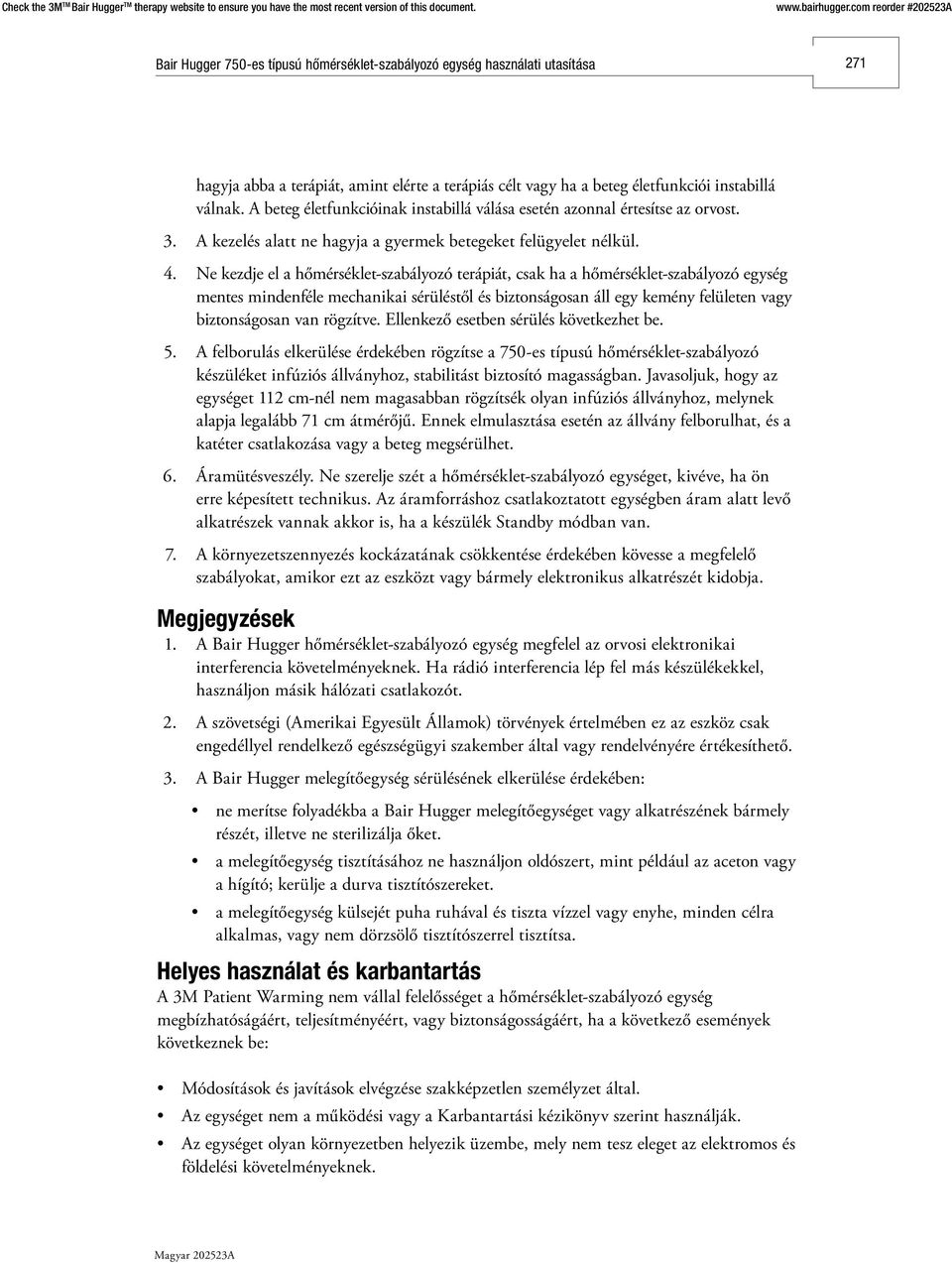

9 271 hagyja abba a terápiát, amint elérte a terápiás célt vagy ha a beteg életfunkciói instabillá válnak. A beteg életfunkcióinak instabillá válása esetén azonnal értesítse az orvost. 3. A kezelés alatt ne hagyja a gyermek betegeket felügyelet nélkül. 4. Ne kezdje el a hőmérséklet-szabályozó terápiát, csak ha a hőmérséklet-szabályozó egység mentes mindenféle mechanikai sérüléstől és biztonságosan áll egy kemény felületen vagy biztonságosan van rögzítve. Ellenkező esetben sérülés következhet be. 5. A felborulás elkerülése érdekében rögzítse a 750-es típusú hőmérséklet-szabályozó készüléket infúziós állványhoz, stabilitást biztosító magasságban. Javasoljuk, hogy az egységet 112 cm-nél nem magasabban rögzítsék olyan infúziós állványhoz, melynek alapja legalább 71 cm átmérőjű. Ennek elmulasztása esetén az állvány felborulhat, és a katéter csatlakozása vagy a beteg megsérülhet. 6. Áramütésveszély. Ne szerelje szét a hőmérséklet-szabályozó egységet, kivéve, ha ön erre képesített technikus. Az áramforráshoz csatlakoztatott egységben áram alatt levő alkatrészek vannak akkor is, ha a készülék Standby módban van. 7. A környezetszennyezés kockázatának csökkentése érdekében kövesse a megfelelő szabályokat, amikor ezt az eszközt vagy bármely elektronikus alkatrészét kidobja. Megjegyzések 1. A Bair Hugger hőmérséklet-szabályozó egység megfelel az orvosi elektronikai interferencia követelményeknek. Ha rádió interferencia lép fel más készülékekkel, használjon másik hálózati csatlakozót. 2. A szövetségi (Amerikai Egyesült Államok) törvények értelmében ez az eszköz csak engedéllyel rendelkező egészségügyi szakember által vagy rendelvényére értékesíthető. 3. A Bair Hugger melegítőegység sérülésének elkerülése érdekében: ne merítse folyadékba a Bair Hugger melegítőegységet vagy alkatrészének bármely részét, illetve ne sterilizálja őket. a melegítőegység tisztításához ne használjon oldószert, mint például az aceton vagy a hígító; kerülje a durva tisztítószereket. a melegítőegység külsejét puha ruhával és tiszta vízzel vagy enyhe, minden célra alkalmas, vagy nem dörzsölő tisztítószerrel tisztítsa. Helyes használat és karbantartás A 3M Patient Warming nem vállal felelősséget a hőmérséklet-szabályozó egység megbízhatóságáért, teljesítményéért, vagy biztonságosságáért, ha a következő események következnek be: Módosítások és javítások elvégzése szakképzetlen személyzet által. Az egységet nem a működési vagy a Karbantartási kézikönyv szerint használják. Az egységet olyan környezetben helyezik üzembe, mely nem tesz eleget az elektromos és földelési követelményeknek. Magyar A

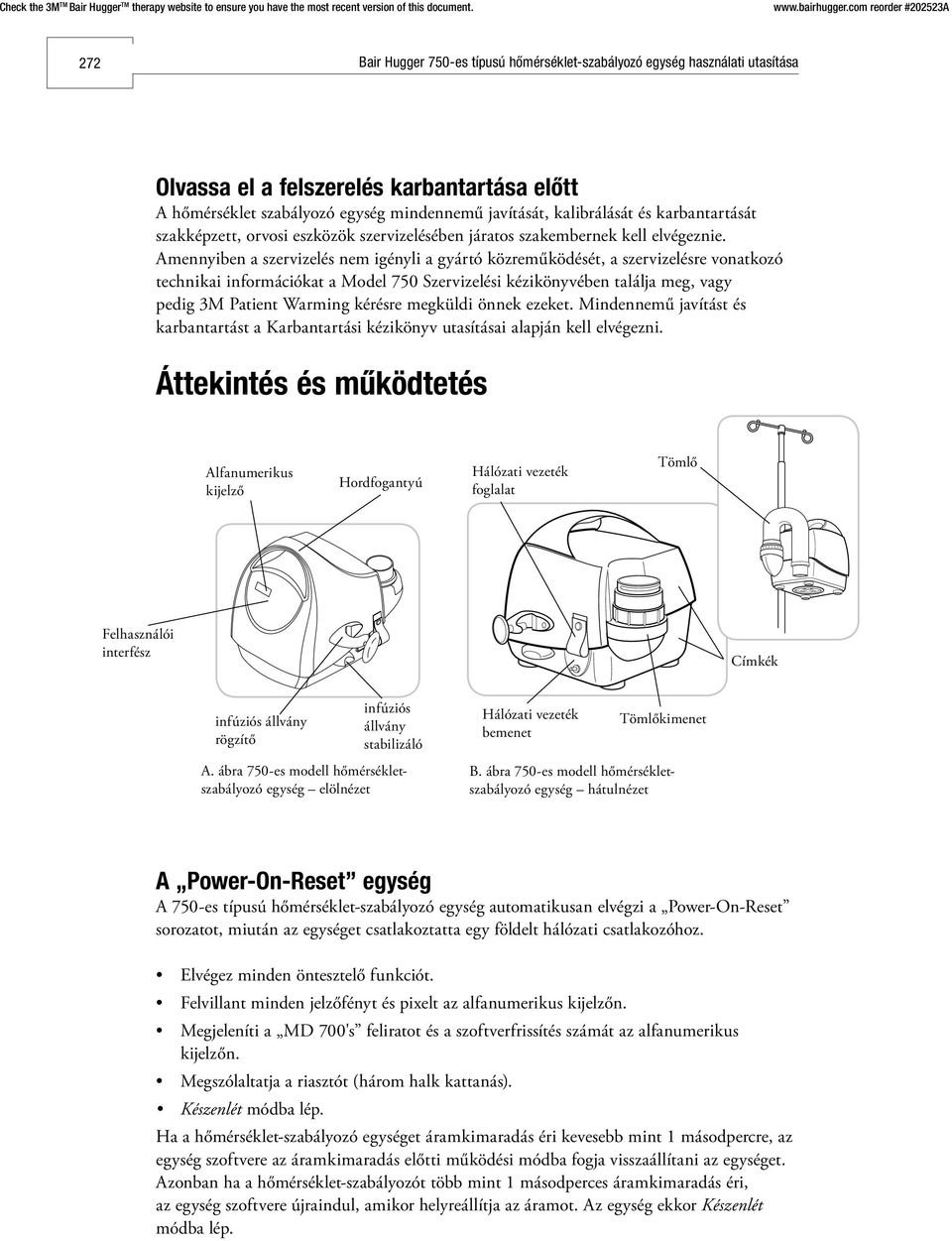

10 272 Olvassa el a felszerelés karbantartása előtt A hőmérséklet szabályozó egység mindennemű javítását, kalibrálását és karbantartását szakképzett, orvosi eszközök szervizelésében járatos szakembernek kell elvégeznie. Amennyiben a szervizelés nem igényli a gyártó közreműködését, a szervizelésre vonatkozó technikai információkat a Model 750 Szervizelési kézikönyvében találja meg, vagy pedig 3M Patient Warming kérésre megküldi önnek ezeket. Mindennemű javítást és karbantartást a Karbantartási kézikönyv utasításai alapján kell elvégezni. Áttekintés és működtetés Alfanumerikus kijelző Hordfogantyú Hálózati vezeték foglalat Tömlő Felhasználói interfész Címkék infúziós állvány rögzítő infúziós állvány stabilizáló A. ábra 750-es modell hőmérsékletszabályozó egység elölnézet Hálózati vezeték bemenet Tömlőkimenet B. ábra 750-es modell hőmérsékletszabályozó egység hátulnézet A Power-On-Reset egység A 750-es típusú hőmérséklet-szabályozó egység automatikusan elvégzi a Power-On-Reset sorozatot, miután az egységet csatlakoztatta egy földelt hálózati csatlakozóhoz. Elvégez minden öntesztelő funkciót. Felvillant minden jelzőfényt és pixelt az alfanumerikus kijelzőn. Megjeleníti a MD 700's feliratot és a szoftverfrissítés számát az alfanumerikus kijelzőn. Megszólaltatja a riasztót (három halk kattanás). Készenlét módba lép. Ha a hőmérséklet-szabályozó egységet áramkimaradás éri kevesebb mint 1 másodpercre, az egység szoftvere az áramkimaradás előtti működési módba fogja visszaállítani az egységet. Azonban ha a hőmérséklet-szabályozót több mint 1 másodperces áramkimaradás éri, az egység szoftvere újraindul, amikor helyreállítja az áramot. Az egység ekkor Készenlét módba lép.

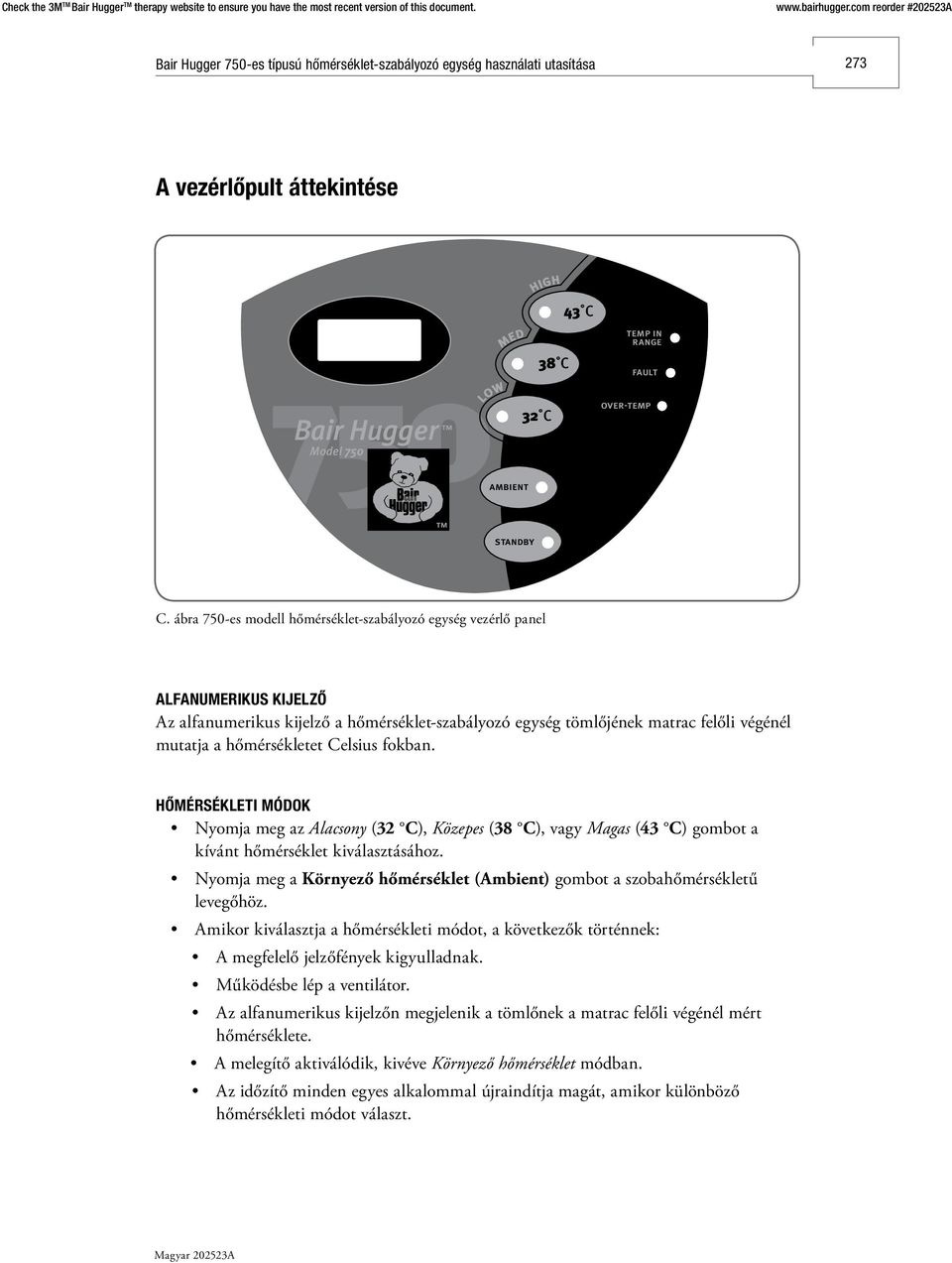

11 273 A vezérlőpult áttekintése low med high 38 C 32 C 43 C temp in range fault over-temp Model 750 ambient standby C. ábra 750-es modell hőmérséklet-szabályozó egység vezérlő panel ALFANUMERIKUS KIJELZŐ Az alfanumerikus kijelző a hőmérséklet-szabályozó egység tömlőjének matrac felőli végénél mutatja a hőmérsékletet Celsius fokban. HŐMÉRSÉKLETI MÓDOK Nyomja meg az Alacsony (32 C), Közepes (38 C), vagy Magas (43 C) gombot a kívánt hőmérséklet kiválasztásához. Nyomja meg a Környező hőmérséklet (Ambient) gombot a szobahőmérsékletű levegőhöz. Amikor kiválasztja a hőmérsékleti módot, a következők történnek: A megfelelő jelzőfények kigyulladnak. Működésbe lép a ventilátor. Az alfanumerikus kijelzőn megjelenik a tömlőnek a matrac felőli végénél mért hőmérséklete. A melegítő aktiválódik, kivéve Környező hőmérséklet módban. Az időzítő minden egyes alkalommal újraindítja magát, amikor különböző hőmérsékleti módot választ. Magyar A

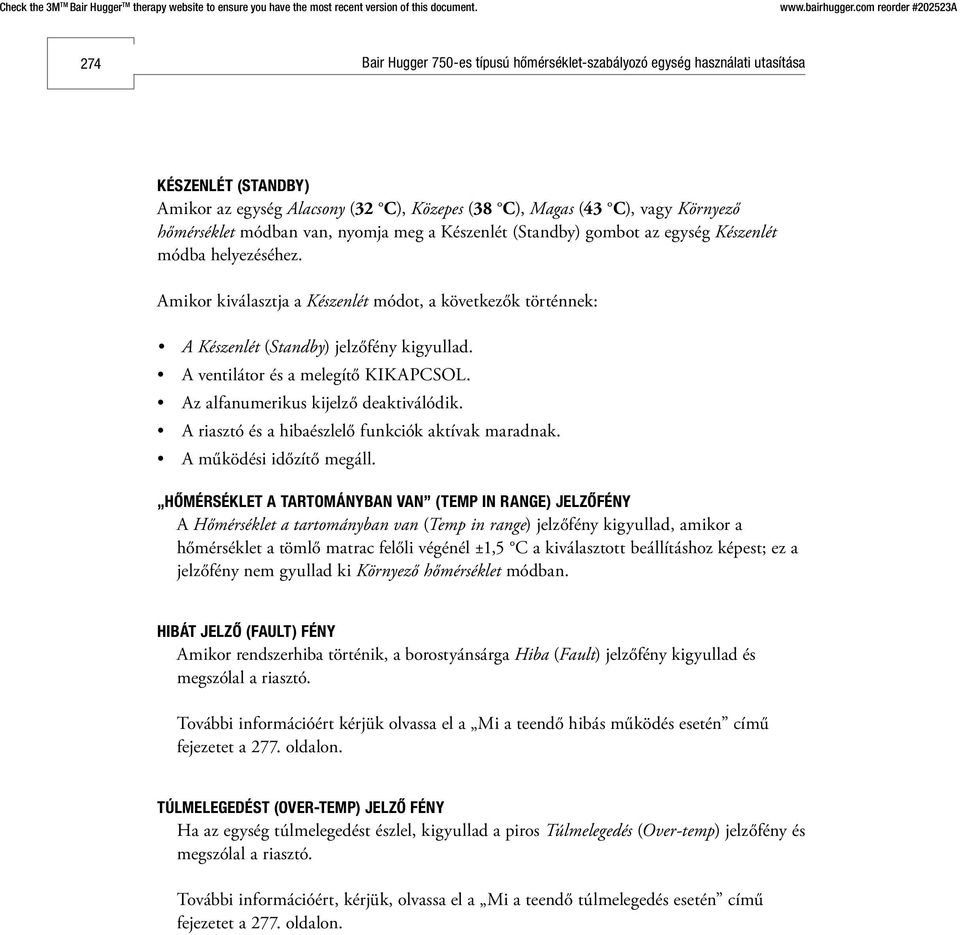

12 274 KÉSZENLÉT (STANDBY) Amikor az egység Alacsony (32 C), Közepes (38 C), Magas (43 C), vagy Környező hőmérséklet módban van, nyomja meg a Készenlét (Standby) gombot az egység Készenlét módba helyezéséhez. Amikor kiválasztja a Készenlét módot, a következők történnek: A Készenlét (Standby) jelzőfény kigyullad. A ventilátor és a melegítő KIKAPCSOL. Az alfanumerikus kijelző deaktiválódik. A riasztó és a hibaészlelő funkciók aktívak maradnak. A működési időzítő megáll. HŐMÉRSÉKLET A TARTOMÁNYBAN VAN (TEMP IN RANGE) JELZŐFÉNY A Hőmérséklet a tartományban van (Temp in range) jelzőfény kigyullad, amikor a hőmérséklet a tömlő matrac felőli végénél ±1,5 C a kiválasztott beállításhoz képest; ez a jelzőfény nem gyullad ki Környező hőmérséklet módban. HIBÁT JELZŐ (FAULT) FÉNY Amikor rendszerhiba történik, a borostyánsárga Hiba (Fault) jelzőfény kigyullad és megszólal a riasztó. További információért kérjük olvassa el a Mi a teendő hibás működés esetén című fejezetet a 277. oldalon. TÚLMELEGEDÉST (OVER-TEMP) JELZŐ FÉNY Ha az egység túlmelegedést észlel, kigyullad a piros Túlmelegedés (Over-temp) jelzőfény és megszólal a riasztó. További információért, kérjük, olvassa el a Mi a teendő túlmelegedés esetén című fejezetet a 277. oldalon.

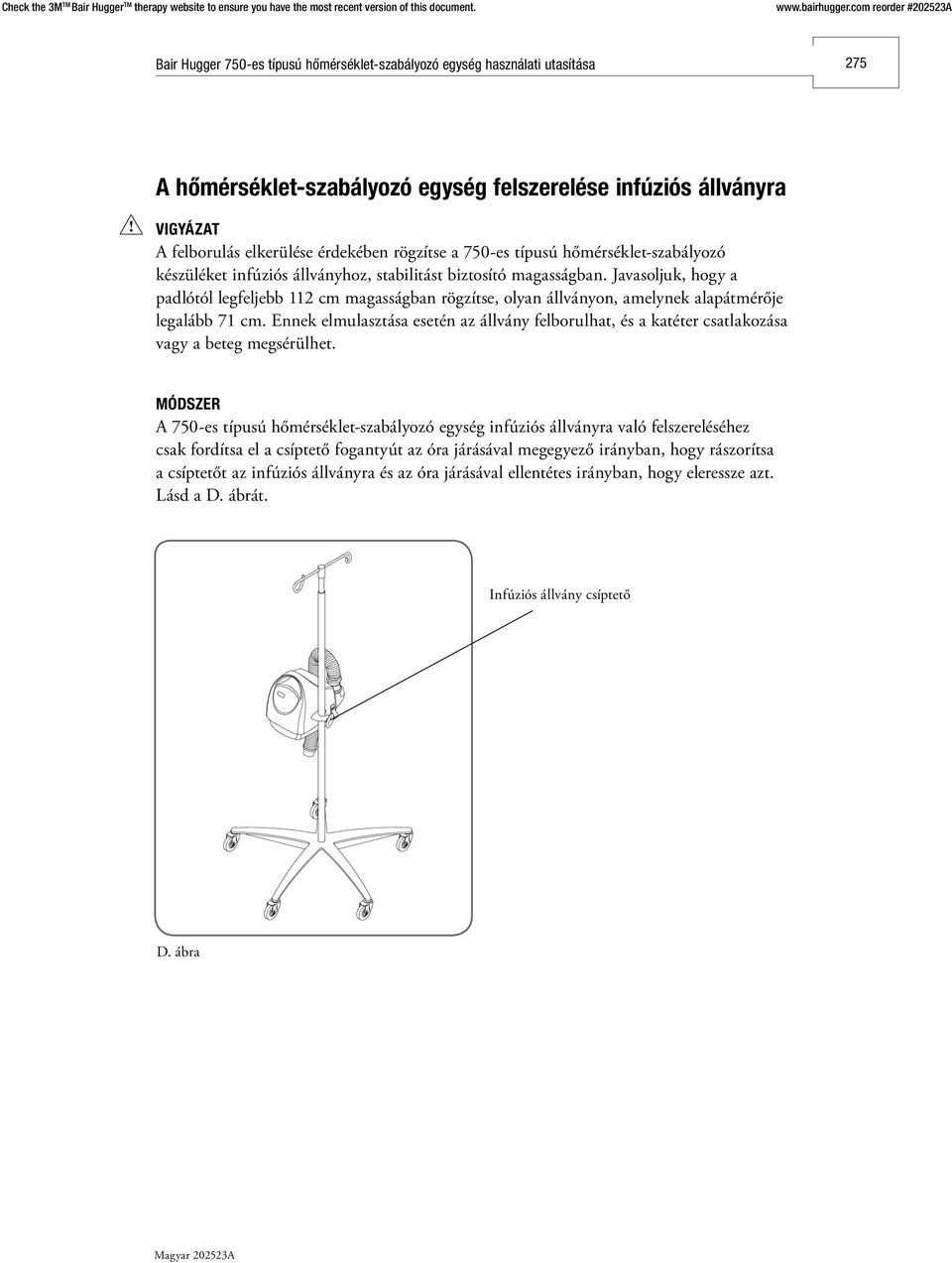

13 275 A hőmérséklet-szabályozó egység felszerelése infúziós állványra VIGYÁZAT A felborulás elkerülése érdekében rögzítse a 750-es típusú hőmérséklet-szabályozó készüléket infúziós állványhoz, stabilitást biztosító magasságban. Javasoljuk, hogy a padlótól legfeljebb 112 cm magasságban rögzítse, olyan állványon, amelynek alapátmérője legalább 71 cm. Ennek elmulasztása esetén az állvány felborulhat, és a katéter csatlakozása vagy a beteg megsérülhet. MÓDSZER A 750-es típusú hőmérséklet-szabályozó egység infúziós állványra való felszereléséhez csak fordítsa el a csíptető fogantyút az óra járásával megegyező irányban, hogy rászorítsa a csíptetőt az infúziós állványra és az óra járásával ellentétes irányban, hogy eleressze azt. Lásd a D. ábrát. Infúziós állvány csíptető D. ábra Magyar A

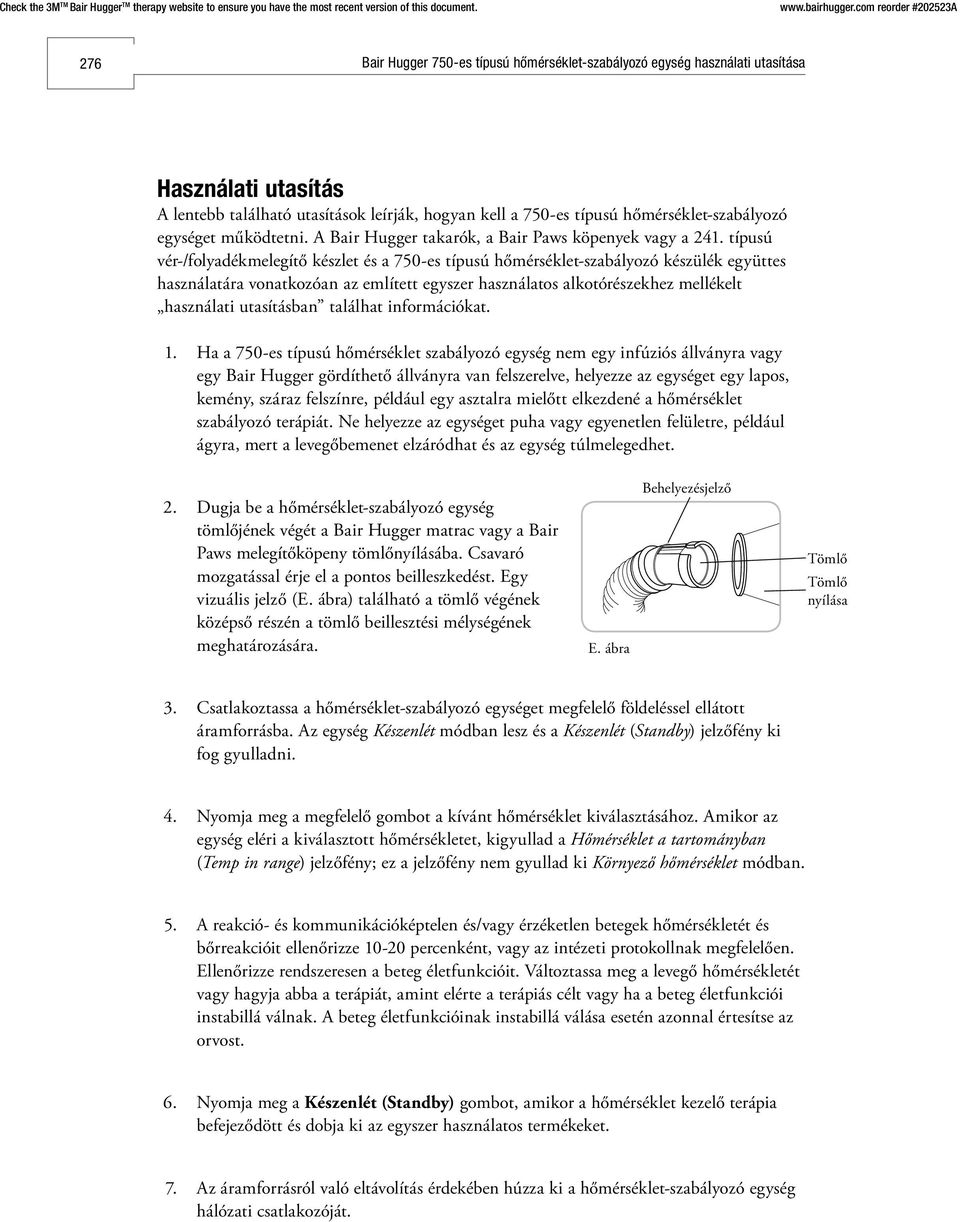

14 276 Használati utasítás A lentebb található utasítások leírják, hogyan kell a 750-es típusú hőmérséklet-szabályozó egységet működtetni. A Bair Hugger takarók, a Bair Paws köpenyek vagy a 241. típusú vér-/folyadékmelegítő készlet és a 750-es típusú hőmérséklet-szabályozó készülék együttes használatára vonatkozóan az említett egyszer használatos alkotórészekhez mellékelt használati utasításban találhat információkat. 1. Ha a 750-es típusú hőmérséklet szabályozó egység nem egy infúziós állványra vagy egy Bair Hugger gördíthető állványra van felszerelve, helyezze az egységet egy lapos, kemény, száraz felszínre, például egy asztalra mielőtt elkezdené a hőmérséklet szabályozó terápiát. Ne helyezze az egységet puha vagy egyenetlen felületre, például ágyra, mert a levegőbemenet elzáródhat és az egység túlmelegedhet. 2. Dugja be a hőmérséklet-szabályozó egység tömlőjének végét a Bair Hugger matrac vagy a Bair Paws melegítőköpeny tömlőnyílásába. Csavaró mozgatással érje el a pontos beilleszkedést. Egy vizuális jelző (E. ábra) található a tömlő végének középső részén a tömlő beillesztési mélységének meghatározására. E. ábra Behelyezésjelző Tömlő Tömlő nyílása 3. Csatlakoztassa a hőmérséklet-szabályozó egységet megfelelő földeléssel ellátott áramforrásba. Az egység Készenlét módban lesz és a Készenlét (Standby) jelzőfény ki fog gyulladni. 4. Nyomja meg a megfelelő gombot a kívánt hőmérséklet kiválasztásához. Amikor az egység eléri a kiválasztott hőmérsékletet, kigyullad a Hőmérséklet a tartományban (Temp in range) jelzőfény; ez a jelzőfény nem gyullad ki Környező hőmérséklet módban. 5. A reakció- és kommunikációképtelen és/vagy érzéketlen betegek hőmérsékletét és bőrreakcióit ellenőrizze percenként, vagy az intézeti protokollnak megfelelően. Ellenőrizze rendszeresen a beteg életfunkcióit. Változtassa meg a levegő hőmérsékletét vagy hagyja abba a terápiát, amint elérte a terápiás célt vagy ha a beteg életfunkciói instabillá válnak. A beteg életfunkcióinak instabillá válása esetén azonnal értesítse az orvost. 6. Nyomja meg a Készenlét (Standby) gombot, amikor a hőmérséklet kezelő terápia befejeződött és dobja ki az egyszer használatos termékeket. 7. Az áramforrásról való eltávolítás érdekében húzza ki a hőmérséklet-szabályozó egység hálózati csatlakozóját.

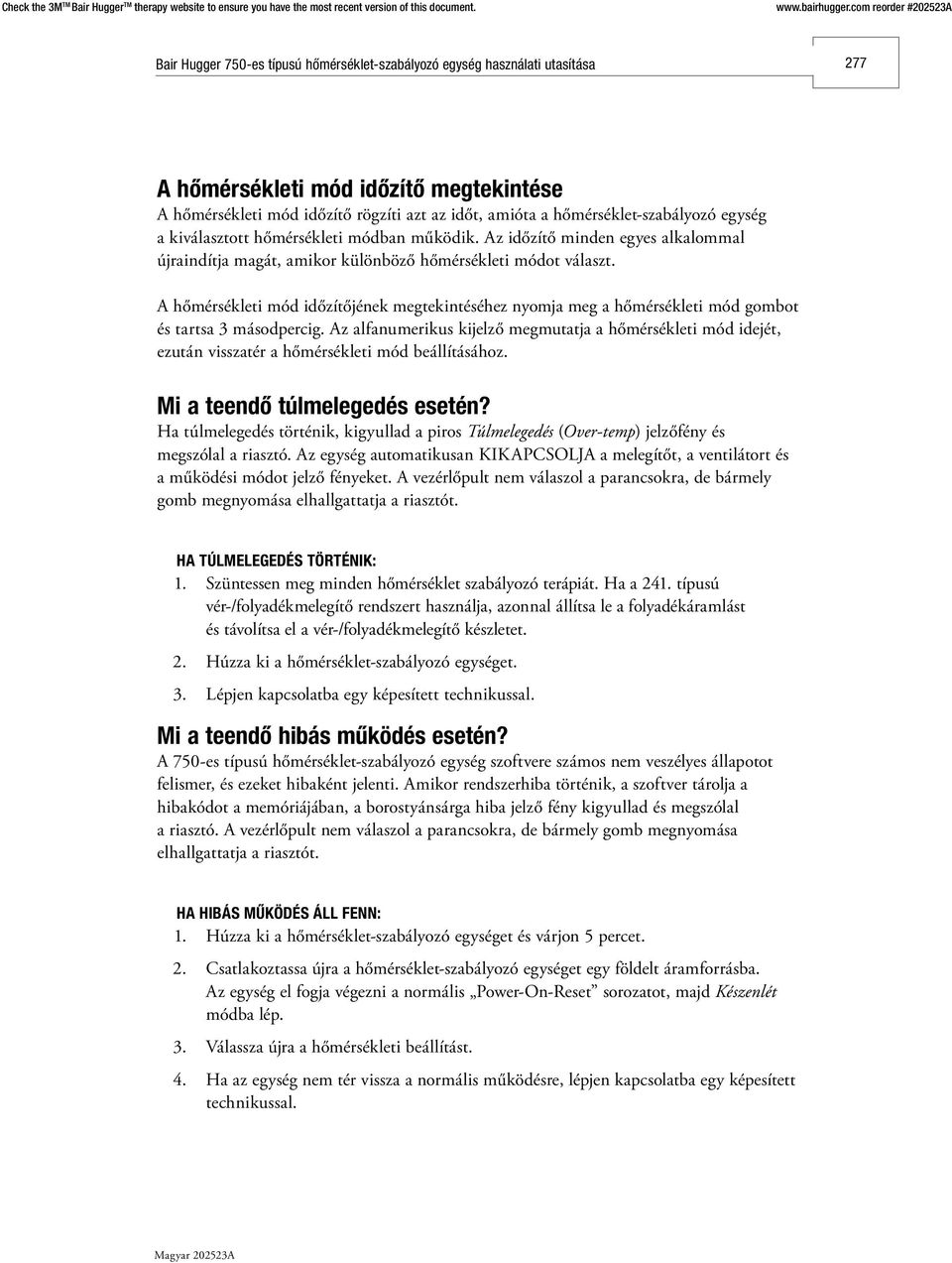

15 277 A hőmérsékleti mód időzítő megtekintése A hőmérsékleti mód időzítő rögzíti azt az időt, amióta a hőmérséklet-szabályozó egység a kiválasztott hőmérsékleti módban működik. Az időzítő minden egyes alkalommal újraindítja magát, amikor különböző hőmérsékleti módot választ. A hőmérsékleti mód időzítőjének megtekintéséhez nyomja meg a hőmérsékleti mód gombot és tartsa 3 másodpercig. Az alfanumerikus kijelző megmutatja a hőmérsékleti mód idejét, ezután visszatér a hőmérsékleti mód beállításához. Mi a teendő túlmelegedés esetén? Ha túlmelegedés történik, kigyullad a piros Túlmelegedés (Over-temp) jelzőfény és megszólal a riasztó. Az egység automatikusan KIKAPCSOLJA a melegítőt, a ventilátort és a működési módot jelző fényeket. A vezérlőpult nem válaszol a parancsokra, de bármely gomb megnyomása elhallgattatja a riasztót. HA TÚLMELEGEDÉS TÖRTÉNIK: 1. Szüntessen meg minden hőmérséklet szabályozó terápiát. Ha a 241. típusú vér-/folyadékmelegítő rendszert használja, azonnal állítsa le a folyadékáramlást és távolítsa el a vér-/folyadékmelegítő készletet. 2. Húzza ki a hőmérséklet-szabályozó egységet. 3. Lépjen kapcsolatba egy képesített technikussal. Mi a teendő hibás működés esetén? A 750-es típusú hőmérséklet-szabályozó egység szoftvere számos nem veszélyes állapotot felismer, és ezeket hibaként jelenti. Amikor rendszerhiba történik, a szoftver tárolja a hibakódot a memóriájában, a borostyánsárga hiba jelző fény kigyullad és megszólal a riasztó. A vezérlőpult nem válaszol a parancsokra, de bármely gomb megnyomása elhallgattatja a riasztót. HA HIBÁS MŰKÖDÉS ÁLL FENN: 1. Húzza ki a hőmérséklet-szabályozó egységet és várjon 5 percet. 2. Csatlakoztassa újra a hőmérséklet-szabályozó egységet egy földelt áramforrásba. Az egység el fogja végezni a normális Power-On-Reset sorozatot, majd Készenlét módba lép. 3. Válassza újra a hőmérsékleti beállítást. 4. Ha az egység nem tér vissza a normális működésre, lépjen kapcsolatba egy képesített technikussal. Magyar A

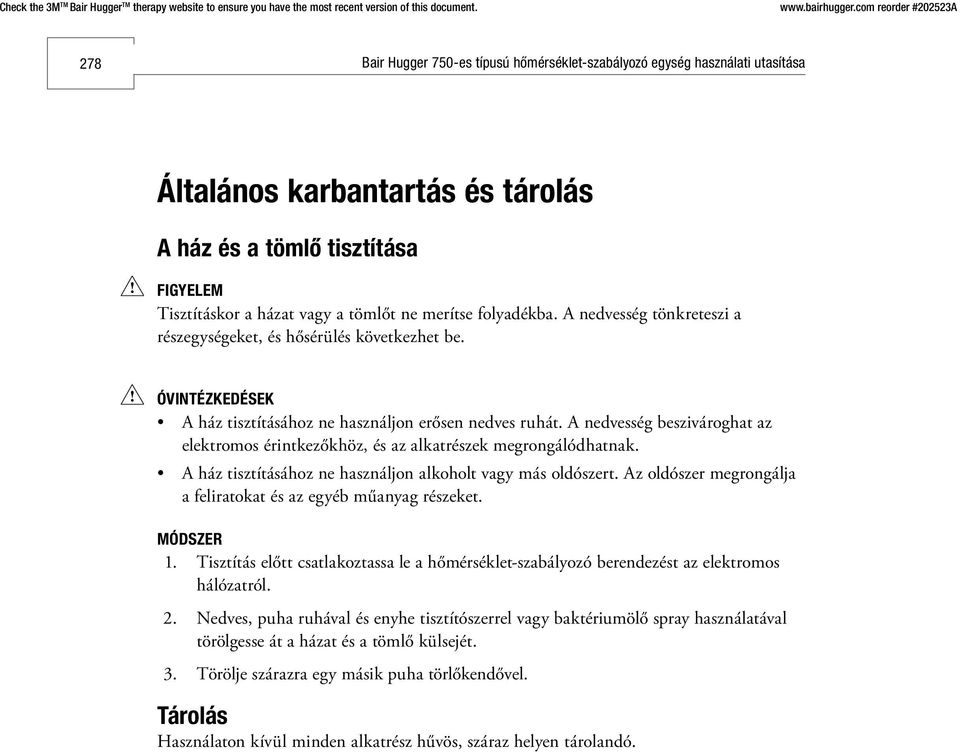

16 278 Általános karbantartás és tárolás A ház és a tömlő tisztítása FIGYELEM Tisztításkor a házat vagy a tömlőt ne merítse folyadékba. A nedvesség tönkreteszi a részegységeket, és hősérülés következhet be. ÓVINTÉZKEDÉSEK A ház tisztításához ne használjon erősen nedves ruhát. A nedvesség beszivároghat az elektromos érintkezőkhöz, és az alkatrészek megrongálódhatnak. A ház tisztításához ne használjon alkoholt vagy más oldószert. Az oldószer megrongálja a feliratokat és az egyéb műanyag részeket. MÓDSZER 1. Tisztítás előtt csatlakoztassa le a hőmérséklet-szabályozó berendezést az elektromos hálózatról. 2. Nedves, puha ruhával és enyhe tisztítószerrel vagy baktériumölő spray használatával törölgesse át a házat és a tömlő külsejét. 3. Törölje szárazra egy másik puha törlőkendővel. Tárolás Használaton kívül minden alkatrész hűvös, száraz helyen tárolandó.

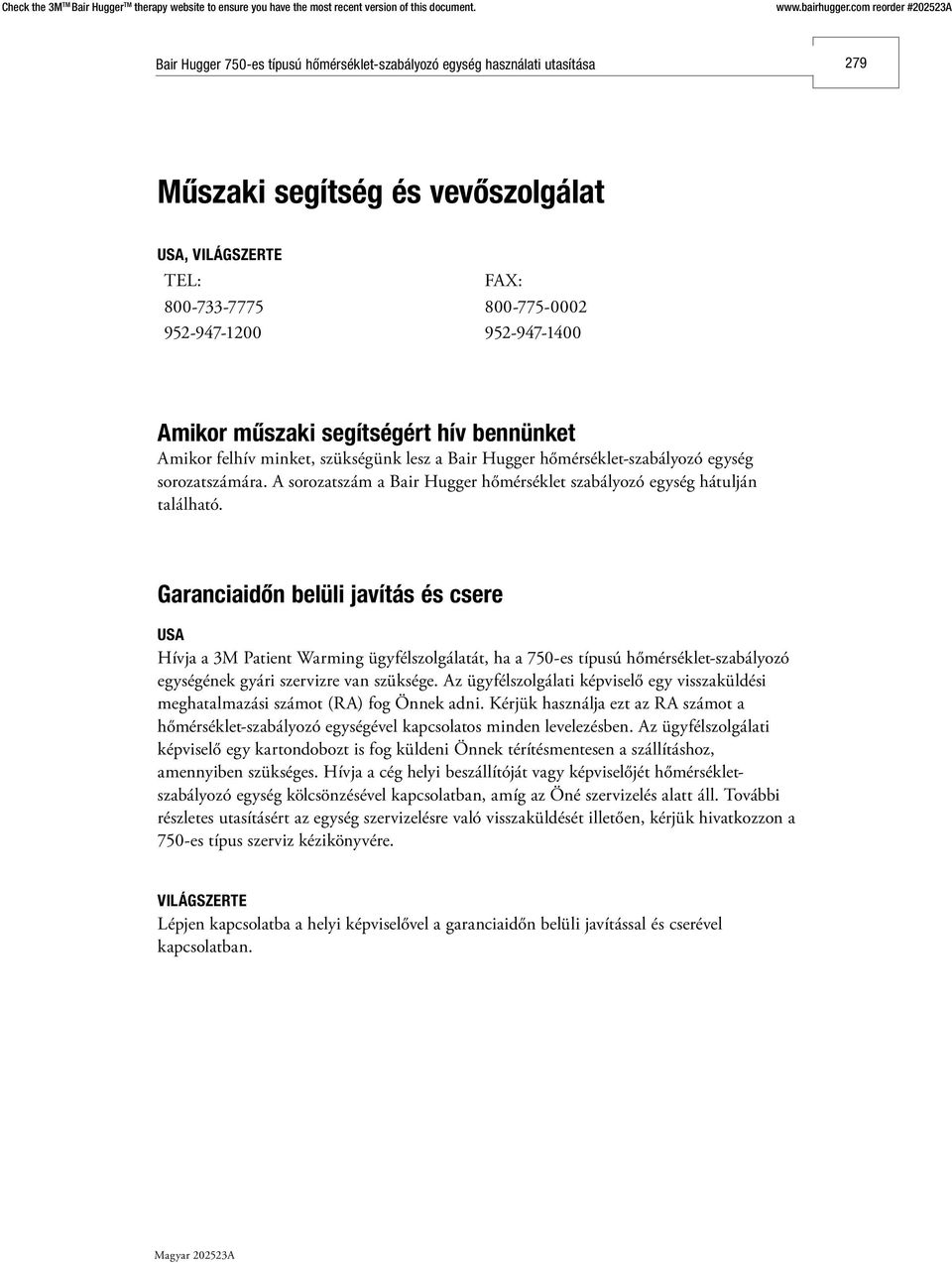

17 279 Műszaki segítség és vevőszolgálat USA, VILÁGSZERTE TEL: FAX: Amikor műszaki segítségért hív bennünket Amikor felhív minket, szükségünk lesz a Bair Hugger hőmérséklet-szabályozó egység sorozatszámára. A sorozatszám a Bair Hugger hőmérséklet szabályozó egység hátulján található. Garanciaidőn belüli javítás és csere USA Hívja a 3M Patient Warming ügyfélszolgálatát, ha a 750-es típusú hőmérséklet-szabályozó egységének gyári szervizre van szüksége. Az ügyfélszolgálati képviselő egy visszaküldési meghatalmazási számot (RA) fog Önnek adni. Kérjük használja ezt az RA számot a hőmérséklet-szabályozó egységével kapcsolatos minden levelezésben. Az ügyfélszolgálati képviselő egy kartondobozt is fog küldeni Önnek térítésmentesen a szállításhoz, amennyiben szükséges. Hívja a cég helyi beszállítóját vagy képviselőjét hőmérsékletszabályozó egység kölcsönzésével kapcsolatban, amíg az Öné szervizelés alatt áll. További részletes utasításért az egység szervizelésre való visszaküldését illetően, kérjük hivatkozzon a 750-es típus szerviz kézikönyvére. VILÁGSZERTE Lépjen kapcsolatba a helyi képviselővel a garanciaidőn belüli javítással és cserével kapcsolatban. Magyar A

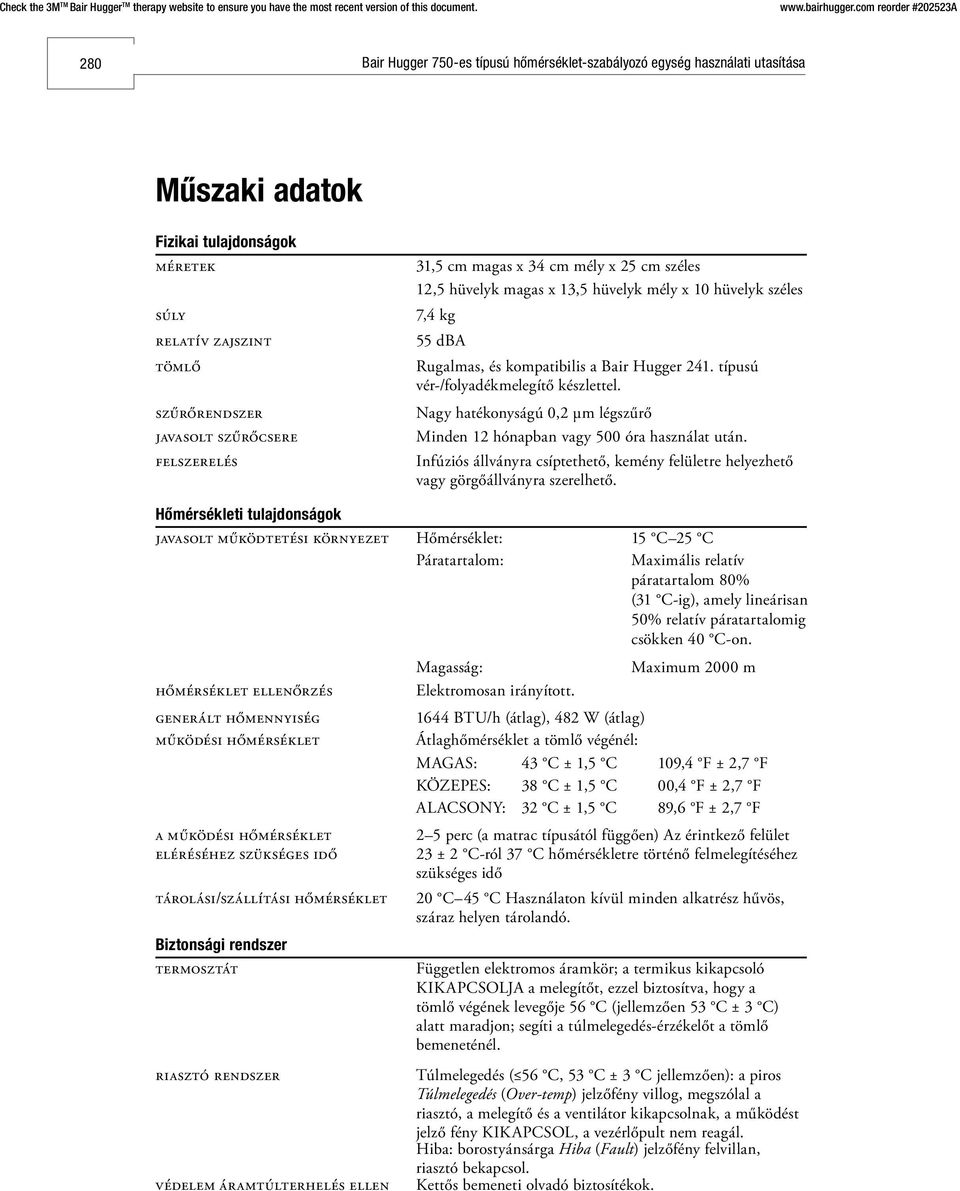

18 280 Műszaki adatok Fizikai tulajdonságok méretek súly relatív zajszint tömlő szűrőrendszer javasolt szűrőcsere felszerelés 31,5 cm magas x 34 cm mély x 25 cm széles 12,5 hüvelyk magas x 13,5 hüvelyk mély x 10 hüvelyk széles 7,4 kg 55 dba Rugalmas, és kompatibilis a Bair Hugger 241. típusú vér-/folyadékmelegítő készlettel. Nagy hatékonyságú 0,2 µm légszűrő Minden 12 hónapban vagy 500 óra használat után. Infúziós állványra csíptethető, kemény felületre helyezhető vagy görgőállványra szerelhető. Hőmérsékleti tulajdonságok javasolt működtetési környezet Hőmérséklet: 15 C 25 C Páratartalom: Maximális relatív páratartalom 80% (31 C-ig), amely lineárisan 50% relatív páratartalomig csökken 40 C-on. hőmérséklet ellenőrzés generált hőmennyiség működési hőmérséklet a működési hőmérséklet eléréséhez szükséges idő tárolási/szállítási hőmérséklet Biztonsági rendszer termosztát riasztó rendszer védelem áramtúlterhelés ellen Magasság: Elektromosan irányított BTU/h (átlag), 482 W (átlag) Átlaghőmérséklet a tömlő végénél: MAGAS: 43 C ± 1,5 C KÖZEPES: 38 C ± 1,5 C ALACSONY: 32 C ± 1,5 C Maximum 2000 m 109,4 F ± 2,7 F 00,4 F ± 2,7 F 89,6 F ± 2,7 F 2 5 perc (a matrac típusától függően) Az érintkező felület 23 ± 2 C-ról 37 C hőmérsékletre történő felmelegítéséhez szükséges idő 20 C 45 C Használaton kívül minden alkatrész hűvös, száraz helyen tárolandó. Független elektromos áramkör; a termikus kikapcsoló KIKAPCSOLJA a melegítőt, ezzel biztosítva, hogy a tömlő végének levegője 56 C (jellemzően 53 C ± 3 C) alatt maradjon; segíti a túlmelegedés-érzékelőt a tömlő bemeneténél. Túlmelegedés ( 56 C, 53 C ± 3 C jellemzően): a piros Túlmelegedés (Over-temp) jelzőfény villog, megszólal a riasztó, a melegítő és a ventilátor kikapcsolnak, a működést jelző fény KIKAPCSOL, a vezérlőpult nem reagál. Hiba: borostyánsárga Hiba (Fault) jelzőfény felvillan, riasztó bekapcsol. Kettős bemeneti olvadó biztosítékok.

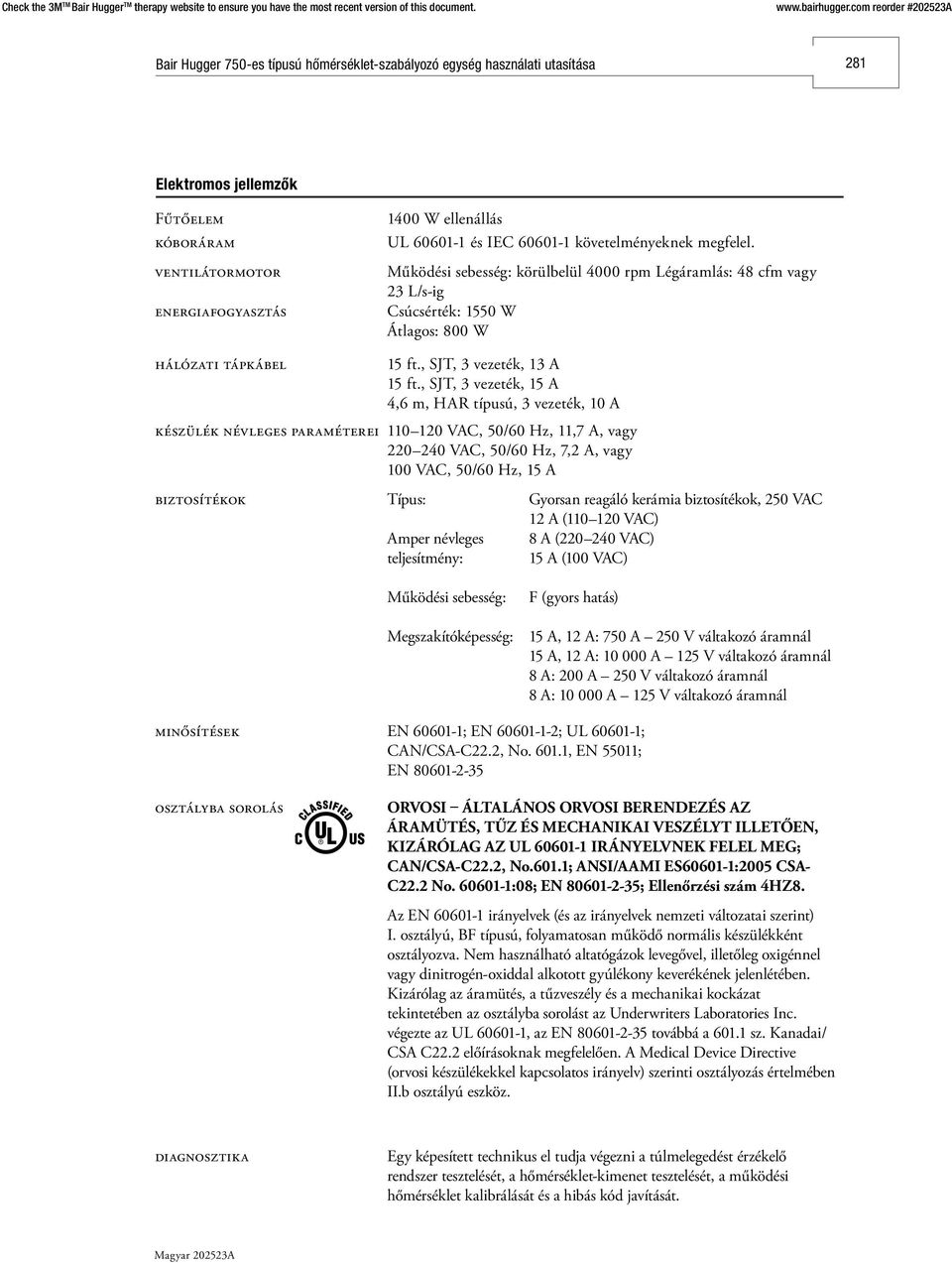

19 281 Elektromos jellemzők Fűtőelem kóboráram ventilátormotor energiafogyasztás 1400 W ellenállás UL és IEC követelményeknek megfelel. Működési sebesség: körülbelül 4000 rpm Légáramlás: 48 cfm vagy 23 L/s-ig Csúcsérték: 1550 W Átlagos: 800 W hálózati tápkábel 15 ft., SJT, 3 vezeték, 13 A 15 ft., SJT, 3 vezeték, 15 A 4,6 m, HAR típusú, 3 vezeték, 10 A készülék névleges paraméterei VAC, 50/60 Hz, 11,7 A, vagy VAC, 50/60 Hz, 7,2 A, vagy 100 VAC, 50/60 Hz, 15 A biztosítékok Típus: Amper névleges teljesítmény: Gyorsan reagáló kerámia biztosítékok, 250 VAC 12 A ( VAC) 8 A ( VAC) 15 A (100 VAC) Működési sebesség: Megszakítóképesség: F (gyors hatás) 15 A, 12 A: 750 A 250 V váltakozó áramnál 15 A, 12 A: A 125 V váltakozó áramnál 8 A: 200 A 250 V váltakozó áramnál 8 A: A 125 V váltakozó áramnál minősítések EN ; EN ; UL ; CAN/CSA-C22.2, No , EN 55011; EN osztályba sorolás ORVOSI ÁLTALÁNOS ORVOSI BERENDEZÉS AZ ÁRAMÜTÉS, TŰZ ÉS MECHANIKAI VESZÉLYT ILLETŐEN, KIZÁRÓLAG AZ UL IRÁNYELVNEK FELEL MEG; CAN/CSA-C22.2, No.601.1; ANSI/AAMI ES :2005 CSA- C22.2 No :08; EN ; Ellenőrzési szám 4HZ8. Az EN irányelvek (és az irányelvek nemzeti változatai szerint) I. osztályú, BF típusú, folyamatosan működő normális készülékként osztályozva. Nem használható altatógázok levegővel, illetőleg oxigénnel vagy dinitrogén-oxiddal alkotott gyúlékony keverékének jelenlétében. Kizárólag az áramütés, a tűzveszély és a mechanikai kockázat tekintetében az osztályba sorolást az Underwriters Laboratories Inc. végezte az UL , az EN továbbá a sz. Kanadai/ CSA C22.2 előírásoknak megfelelően. A Medical Device Directive (orvosi készülékekkel kapcsolatos irányelv) szerinti osztályozás értelmében II.b osztályú eszköz. diagnosztika Egy képesített technikus el tudja végezni a túlmelegedést érzékelő rendszer tesztelését, a hőmérséklet-kimenet tesztelését, a működési hőmérséklet kalibrálását és a hibás kód javítását. Magyar A
