AKTÍV INFRAVÖRÖS ÉRZÉKELŐ

Átírás

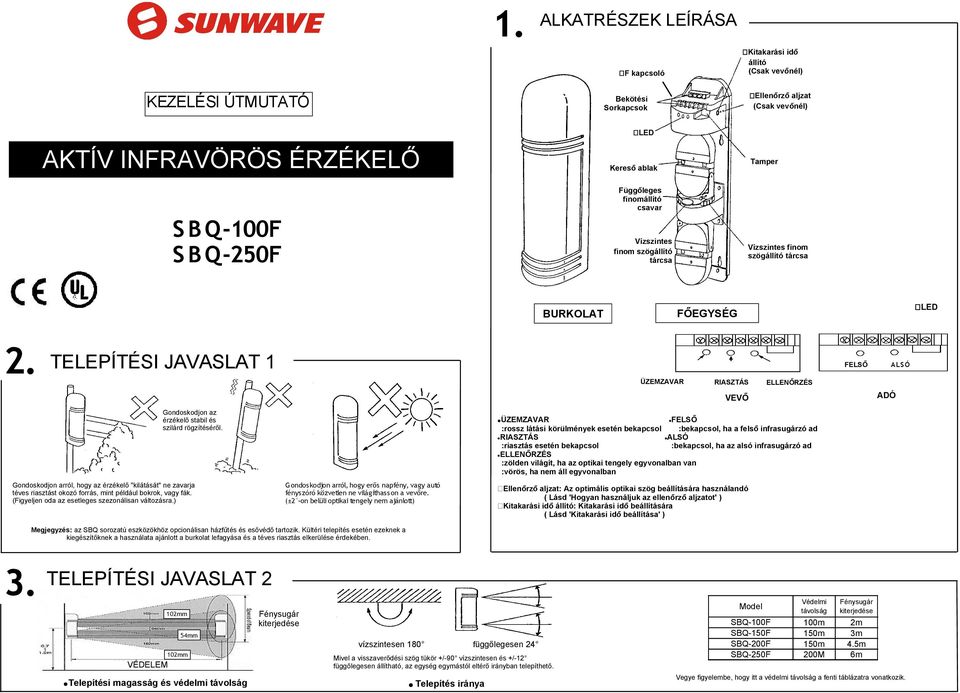

1 1. ALKATRÉSZEK LEÍRÁSA 2F kapcsoló 3Kitakarási idő állító (Csak vevőnél) KEZELÉSI ÚTMUTATÓ AKTÍV INFRAVÖRÖS ÉRZÉKELŐ S B Q-100F S B Q-250F Bekötési Connection Sorkapcsok terminal 1LED 1LED Viewfinder window Kereső ablak Vertical Függőleges adjustment finomállító screw csavar Horizontal Vízszintes fine angle finom szögállító adjustment dial tárcsa 2Ellenőrző aljzat (Csak vevőnél) Tamper Vízszintes finom szögállító tárcsa BURKOLAT FŐEGYSÉG 1LED 2. TELEPÍTÉSI JAVASLAT 1 ÜZEMZAVAR RIASZTÁS ELLENŐRZÉS FELSŐ ALS Ó VEVŐ ADÓ Gondoskodjon az érzékelő stabil és szilárd rögzítéséről. ÜZEMZAVAR FELSŐ :rossz látási körülmények esetén bekapcsol :bekapcsol, ha a felső infrasugárzó ad RIASZTÁS ALSÓ :riasztás esetén bekapcsol :bekapcsol, ha az alsó infrasugárzó ad ELLENŐRZÉS :zölden világít, ha az optikai tengely egyvonalban van :vörös, ha nem áll egyvonalban Gondoskodjon arról, hogy az érzékelő "kilátását" ne zavarja téves riasztást okozó forrás, mint például bokrok, vagy fák. (Figyeljen oda az esetleges szezonálisan változásra.) Gondoskodjon arról, hogy erős napfény, vagy autó fényszóró közvetlen ne világíthasson a vevőre. (±2 -on belüli optikai tengely nem ajánlott) 2Ellenőrző aljzat: Az optimális optikai szög beállítására használandó ( Lásd 'Hogyan használjuk az ellenőrző aljzatot' ) 3Kitakarási idő állító: Kitakarási idő beállítására ( Lásd 'Kitakarási idő beállítása' ) Megjegyzés: az SBQ sorozatú eszközökhöz opcionálisan házfűtés és esővédő tartozik. Kültéri telepítés esetén ezeknek a kiegészítőknek a használata ajánlott a burkolat lefagyása és a téves riasztás elkerülése érdekében. 3. TELEPÍTÉSI JAVASLAT 2 102mm 54mm 102mm VÉDELEM Telepítési magasság és védelmi távolság Fénysugár kiterjedése vízszintesen 180 Mivel a visszaverődési szög tükör +/-90 vízszintesen és +/-12 függőlegesen állítható, az egység egymástól eltérő irányban telepíthető. Telepítés iránya függőlegesen 24 Model Védelmi Fénysugár távolság kiterjedése SBQ-100F 100m 2m SBQ-150F 150m 3m SBQ-200F 150m 4.5m SBQ-250F 200M 6m Vegye figyelembe, hogy itt a védelmi távolság a fenti táblázatra vonatkozik.

2 4. TELEPÍTÉS FALRA TELEPÍTÉS OSZLOPRA TELEPÍTÉS 1. Lazítsa meg a burkolat csavarját és vegye le a burkolatot. 2. Erősítse a fali sablon papírt a falra, jelölje át a szerelési lyukakat és fúrja ki azokat. 3. A kábel bebúvót törje ki és bújtassa keresztül a kábelt. bebúvó nyílások 1. Húzza keresztül a vezetéket az oszlop vezeték számára kialakított lyukán. 2. Távolítsa el a burkolatot a fali telepítésben leírtaknak megfelelően. Rögzítse az oszlopra az egységet az erre kialakított pánt (opcionális) és az oszlop-burkolat segítségével (opcionális). Pánt Oszlop-burkolat 4. Erősítse az egységet a falra. 5. Kösse be a vezetékeket a sorkapocsba. 6. Végezze el az optimális optikai finomhangolást a 4-es fejezetnek megfelelően és győződjön meg a rendszer helyes működéséről, mielőtt visszahelyezné a burkolatot. φ38 ~ φ50 RIASZTÁS 15mm TÁP TAMPER OS ZLOPRA TELEPÍTÉS HÁTTAL EGYMÁS NAK VEVŐ 1. Erősítse a 4 távtartót (opcionális) az egyik egységre. 2. A másik egységet a távtartókhoz illesztve, az oszlopot közrefogva csavarozza a két egységet össze egymással. TÁP SZABAD TAMPER Távtartó ADÓ SORKAPOCS KONFIGURÁCIÓ Model 0.3m D m D m D m D1.2 SBQ-100F SBQ-150F SBQ-200F SBQ-250F 12V 24V 12V 24V 12V 24V 12V 24V 110m 950m 105m 900m 100m 850m 95m 800m 190m 1700m 180m 1600m 170m 1500m 160m 1400m 300m 2700m 280m 2500m 260m 2300m 2400m 2100m 430m 3900m 410m 3700m 390m 3500m 370m 3300m Kábelezés i távols ág

3 5. OPTIKAI SZÖG BEÁLLÍTÁSA A megfelelő működés szempontjából nagyon fontos az adó és vevő megfelelő beállítása (optikailag egy vonalba állítása). HOGYAN HASZNÁLJUK AZ ELLENŐRZŐ ALJZATOT 1. Vegye le a szűrőt a vevő tükrének hátoldaláról és helyezze fel mindkét tükörre (felsőre és alsóra). 2. Nézzen keresztül a keresőablakon kb. 10 cm távolságról az egységtől, ami a tükör közepének mindkét oldalán megtalálható. Az optikai szög legjobb beállítása az ellenőrző aljzat kimeneti feszültségének olvasásával érhető el. MEGJEGYZÉS: Az optikai beállítást követően mindkét szűrőt vegye le a tükrökről és tegye vissza a tükör mögé az eredeti helyre. 3. A vízszintes és függőleges beállítási lehetőségek segítségével állítsa az érzékelőt az ablak közepére. A beállítás sikerességét a vevő ellenőrző lámpájának zöld világítása jelzi. ( ha vörös, akkor még további finomállítás szükséges ) Ellenőrző aljzat növelni ( lazítással ) csökkenteni ( szorítással ) MEGJEGYZÉS: Gyakorlati tapasztalat alapján célszerű külön a felső és külön az alsó sorompópárt külön-külön beállítani úgy, hogy a beállítás alatt az alsó, majd felső sorompópárt kitakarjuk. vízszintes finomhangoló tárcsa Függőleges állító csavar vízszintes szögállító tárcsa 1. Tegye a vevő tükrei mögötti szűrőt a felső és alsó tükör elülső oldalára. 2. Tegye a mérő csatlakozótüskéit az ellenőrző aljzatba. (Ügyeljen a polaritásra, mert DC feszültség.) 3. a) A vízszintes állítási lehetőségekkel keresse meg a maximális kimeneti feszültséget. b) A függőleges beállítással keresse tovább a maximális szintet. ( Kezével ne takarja ki a fényt hangolás közben. ) 4. Minimálisan a következő értékeket kell kapni, hogy a beállításunk jó legyen. a) 1.5V SBQ-100S-nél b) 1.4V SBQ-150S-nél c) 1.3V SBQ-200S-nél d) 1.2V SBQ-250S-nél Addig állítsa egymáshoz az adót és a vevőt, amíg ezeket az értékeket nem kapja. 5. Az optikai beállítást követően mindkét szűrőt vegye le a tükrökről és tegye vissza a tükör mögé az eredeti helyre. Amikor még a szűrők a tükrökön vannak, a jó minőségű jelet a vevő zölden világító lámpája is jelzi, még akkor is, ha az még nem a maximum jelszint az ellenőrző aljzatnál. MEGJEGYZÉS: Ha a szenzorok túl közel vannak egymáshoz, akkor a jelszint szaturál és az infra sugár kikapcsolhat. Ez normális és a teljesítmény tesztelése során előfordulhat. Normál működtetési távolság esetén a jelszint visszatér. 6. KITAKARÁS BEÁLLÍTÁSA A kitakarási időt a kitakarási idő beállítóval állítsa a kívánt értékre a mellékelt ábrának megfelelően. A kitakarási időt alacsonyra állítva a gyorsabb mozgások érzékelhetőek, de fontos megjegyezni, hogy a magasabbra állításával elkerülhetőek a madarak, vagy egyéb szél fújta tárgyak okozta téves riasztások. Lépték 1 Lépték 2 Lépték 3 Lépték 4 Figyelmeztetés: A kitakarási idő elérheti a 70 ms-ot is akár. Kitakarási idő beállító gyors futás ( 6.9m/s ) gyors gyaloglás ( 1.2m/s ) normál séta ( 0.7m/s ) lassú behatás ( 0.3 ~ 0.5m/s )

4 7. HE LYE S MŰKÖDÉ S E LLE NŐR ZÉ S E A telepítés befejezését követően ellenőrizze a helyes működést séta teszttel és a teszt során a következő LED állapotokat figyelje. A szabotázs (tamper) helyes működését a burkolat eltávolításával ellenőrizze. Állapot Kijelző adás zöld LED bekapcsol figyelés riasztás jelű nem ég riasztás riasztás jelző bekapcsol MEGJEGYZÉS: A sétatesztet évente ismételje meg egyszer a továbbiakban HIBAKE R E S É S I S E GÉ DLE T S PE CIFIKÁCIÓ Tünet Lehetséges oka Javaslat A vevő jelző lámpája nem világít. Rossz a tápellátás. Ellenőrizze a tápellátást és a bekötést. Tápfeszültséget jelző lámpája a vevőnek nem világít. A riasztást jelző lámpa nem világít akkor sem, ha a fénysugár meg van szakítva. Habár a fénynyaláb megszakításakor a riasztást jelző LED kigyullad, de mégsincs riasztás. Riasztást jelző LED a vevőn nem kapcsol ki. Rossz a tápellátás. 1 az adó infravörös fénye visszaverődik egy másik tárgyról és eljut a vevőhöz. 2két adót nem fogadhat egyidejűleg. 3rövidebb a kitakarási idő, mint ami be van állítva a kitakarási idő beállító szerven. Ellenőrizze a tápellátást és a bekötést. 2ellenőrizze az adókat 3állítsa rövidebbre a kitakarási időt. 1rövidzár vagy szakadás a jelvezetéken. 1ellenőrizze a kábelezést. 2összeégett jelcsatlakozó (rossz áram folyik a jelvezetékeken) 1nem megfelelő optikai tengely 2az adó és vevő között kitakaró tárgy van. 3piszkos burkolat, vagy tükör az adónál és/vagy vevőnél. 2javítás szükséges. 1újra állítsa be a tengelyt 2távolítsa el az akadályozó tárgyat 3puha ronggyal törölje le a piszkot. Rendszertelen riasztások. 1rossz bekötés. 1ellenőrizze a vezetékek bekötését. 2tápfeszültség ingadozás. 3az adó és a vevő között a szél lenget valami a vételt akadályozó tárgyat. 4az érzékelő nem stabil telepítése. 5nem jó optikai beállítás. 6madarak, vagy más nagyobb repülő élőlények megszakítják a sugarat. 1távolítsa el a visszaverődést okozó tárgyat, vagy telepítse máshova a készüléket és változtassa meg az optikai tengely vonalát. 2ellenőrizze a tápfeszültséget (stabilizált ajánlott) 3távolítsa el az akadályozó tárgyat, vagy helyezze át az eszközt. 4rögzítse szilárdan. 5állítsa be újra az optikai tengelyt. 6vegye hosszabbra a kitakarási időt, vagy helyezze át az eszközt. Modell Védelmi tartomány (kültér) M egengedett távolság Infravörös sugárzó É rzékelő rendszer Fényforrás Válaszidő R iasztási kimenet Tápfeszültség Fogyasztás Hőmérséklet tartomány S zabotázs kimenet Vízszintes optikai állíthatóság Függőleges optikai állíthatóság Kollimátor (párhuzamosító) C sapadék/fagyás mérő E xtra funkciók Kiegészítők S úly S BQ-100F S B Q-150F S BQ-200F S BQ-250F m m m m 2000m 3000m 4000m 5000m 95mA 4 sugárzó ( 4 választható frekvencia ) 4 sugárzó egyidejű szakadás érzékelés Infravörös LE D msec S DPT relé kontaktus 0.5A max 30V AC/DC 100mA DC V -25 C C 120mA NC feszültségmentes 30V DC, 0.5A M ax ±90 ±12 Kereső ( kis ablak ) Hornyolt burkolat (fűtés opció) É rzékenység figyelő kimeneti sorkapocs csavarból 8 db, 2 db szűrő 970g ( és vevő ) 125mA 10. KÜLS Ő MÉ R E TE K Oszlopra rögzítéshez ( Opcionális ) SHENZHEN SUNWAVE ELECTRONICS CO.,LTD. Magyarországi importőr: LDSZ Kft. info@ldsz.hu Oszlop CÍM: 7631 PÉCS, Megyeri út BUDAPEST, Bazsalikom u. 24. TEL.: Az útmutatót fordította: Tóth Áron aaront@mailbox.hu

5 TANÁC S OK - A rossz látási körülményt jelző áramkör bekötési lehetőségei A rossz látási körülményt jelző áramkör egy, a riasztási jelzéstől független jelet generál, ami a vételi jelszint csökkenését jelzi, amelyet az eső, köd, vagy a hó okozhat. Ennek a generált jelnek az értéke lehet 'H' magas, vagy 'L' alacsony. Ha a kimenet úgy van beállítva, hogy rossz látási körülmény esetén az értéke alacsony 'L' legyen, akkor a körülmények javulásakor értéke magas 'H' lesz. A rossz látási körülményt jelző funkciót használat előtt, a telepítés során ellenőrizni kell. A következő bekötési lehetőségek vannak: 1) A rossz látási körülményt jelző áramkör és a riasztás egymástól független jelet generál R iasztás rossz látási körülmény jelzése R iasztási bemenet rossz látási körülményt jelző bemenet VEZÉRLŐ PANEL 2) R ossz látási körülmény esetén a riasztás jelzés megakadályozott. Megjegyzésképpen ezzel a bekötéssel a rossz látási körülmény jelzés nem nyugtázható R iasztás R iasztási bemenet rossz látási körülmény jelzése VEZÉR LŐ PANEL 3) R ossz látási körülmény esetén a riasztás jelzés megakadályozott. A rossz látási körülményt jelző kimenet nyugtázható mindaddig, amíg a földpont megosztott a vevő és a vezérlő panel között N.C. R iasztás R iasztási bemenet 9 10 N.C. rossz látási körülményt jelző bemenet 11 rossz látási körülmény jelzése VEZÉR LŐ PANEL

6 TANÁCSOK - B frekvencia kapcsoló (F kapcsoló) Ha egynél több adó-vevő pár van egy helyre telepítve, előfordulhat, hogy a vevő nem ad riasztást egy másik pár interferenciája miatt. A biztos működés érdekében a sugárzó impulzus frekvenciája az F kapcsolóval megváltoztatható. A kapcsoló 4 csatorna választását teszi lehetővé. Fontos, hogy az egymáshoz tartozó adó-vevő páron ugyanaz a csatorna legyen beállítva. A következőkben olyan példák vannak, ahol a más-más frekvencia beállítása szükséges: 1) 2 szenzor pár ugyanarra a helyre van telepítve a dupla érzékelés érdekében, vagy a 2 pár közel van egymáshoz telepítve. 1. csatorna 1. csatorna 2. csatorna 2. csatorna 2) Nagy távolságból az infrasugárzó jelét egy másik pár vevője is "látja". 2. csatorna 1. cs atorna 1. csatorna 2. csatorna
