Bútorpántok C9-es önzáró kivetôpántok 7.3

Átírás

1 Bútorpántok C9-es önzáró kivetôpántok.3 az ajtólap magassága Állítási tartomány L= 0. mm konstans Nyílásszög: mm (lsd. a pántok.) max ±2 mm +2.8 mm K= 3-8 mm a pántok száma Tájékoztató ábra a pántok lehetséges nyílásszög értékeirôl. Tájékoztató ábra a pántok állítási lehetôségeirôl. Tájékoztató ábra a pánthelyfurat kialakításáról. Az ettôl eltérô kiosztás az adott pántnál van jelölve. Tájékoztató ábra a pántmennyiség meghatározásához, az ajtóméret és az ajtó súlyának függvényében. Jelmagyarázat: S= oldalvastagság K= a pánthelyfurat szélének távolsága az ajtó élétôl A= az ajtók közötti mezô D= az ajtó takarása az oldalra L= az ajtók belsô síkjának távolsága az oldal élétôl H= a pántalátét vastagsága T= az ajtó maximális vastagsága S D H = 15 + K - (D) H L T +4 mm -1.5mm C9A6C99 Ráütôdô, önzáró kivetôpánt Szerelhetô a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm és D= 18 mm A K Nyílásszög: 110 A S D H K H = 6 + K - (D) L T Nyílásszög: mm -1.5mm C9AL99 Félig ráütôdô, önzáró kivetôpánt Szerelhetô a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm és D= 8-9 mm S H H = K + A T +4 mm -1.5mm C9AS99 Közézáródó, önzáró kivetôpánt Szerelhetô a normál pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 3-5 mm és A= 1-2 mm A K Nyílásszög: 94

2 .4 Bútorpántok C2-es önzáró kivetôpántok A S D K H H = 15 + K - (D) L T Nyílásszög: 94 +4,5 mm -1.5mm C2AA99 Ráütôdô, önzáró kivetôpánt 13 mm-es fazékmélységgel Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm és D= 18 mm A S D K H H = 15 + K - (D) L T Nyílásszög: ,5 mm -1.5mm C2A9A99 Ráütôdô, önzáró kivetôpánt 120 -os nyílásszöggel Gázrugós felnyíló vasalatokhoz javasoljuk. Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm és D= 18 mm S H H = K + A T +4,5 mm -1.5mm C2AP99 Közézáródó, önzáró kivetôpánt Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 3-5 mm és A= 1-2 mm A K Nyílásszög: 94 C2-ES, DÜBELES ÖNZÁRÓ KIVETÔPÁNTOK S D H H = 15 + K - (D) L T C2BA99 (dübeles) Ráütôdô, önzáró kivetôpánt Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm és D= 18 mm A K Nyílásszög: 94 S H H = K + A T +4,5 mm -1.5mm C2BP99 (dübeles) Közézáródó, önzáró kivetôpánt Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 3-5 mm és A= 1-2 mm A K Nyílásszög: 94

3 Bútorpántok Speciális önzáró kivetôpántok.5 A S D K H H = 15 + K - (D) L T Nyílásszög: ,5 mm -1.5mm C1A6A99 Ráütôdô, önzáró kivetôpánt 8 mm-es fazékmélységgel Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm és D= 18 mm Nyílásszög: 105 A S D K H H = 15 + K - (D) L T Nyílásszög: 94 +4,5 mm -1.5mm C2ABD99 Ráütôdô, önzáró kivetôpánt max. 35 mm vastag ajtólapokhoz Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm és D= 18 mm T= K=3 A= 0,1 0,2 0,3 0,4 0,5 0, 0,8 1,0 1,6 2,6 3,5 4,5 5,4 6,4,4 8,3 9,3 K=4 A= 0,1 0,2 0,3 0,4 0,5 0, 0,8 1,0 1,2 1,9 2,8 3,8 4, 5, 6,6,6 8,6 K=5 A= 0,1 0,2 0,3 0,4 0,5 0, 0,8 1,0 1,2 1,4 2,2 3,1 4,1 5,0 5,9 6,9,8 K=6 A= 0,1 0,2 0,3 0,4 0,5 0, 0,8 1,0 1,2 1,4 1, 2,6 3,5 4,4 5,3 6,2,2 K= A= 0,1 0,2 0,3 0,4 0,5 0, 0,8 1,0 1,1 1,3 1,6 2,1 3,0 3,8 4, 5,6 6,5 K=8 A= 0,1 0,2 0,3 0,4 0,5 0, 0,8 0,9 1,1 1,3 1,6 1,8 2,5 3,3 4,2 5,1 6,0 K=9 A= 0,1 0,2 0,3 0,4 0,5 0, 0,8 0,9 1,1 1,3 1,5 1,8 2,1 2,9 3, 4,6 5,4 K= L= 0,0 0,0 0,0 0,0 0,0 0,3 1,3 Az ajtóvastagság (T) és a pánthelyfurat helyzetének (K) egymáshoz viszonyított helyzete a szekrénytestre való rátakarás (A) függvénye. A szekrénytest homloksíkjától való távolság (L) a pánthelyfurat helyzetének (K) függvénye.

4 .6 Bútorpántok Speciális- és sarokszekrény önzáró kivetôpántok S D H H = 13 + K - (D) L +4,5 mm -1.5mm C2AF99 Ráütôdô, önzáró kivetôpánt Beépített hûtôkhöz. Szerelhetô a normál, 0 mm-es pántalátétekkel A S T A K Nyílásszög: 94 A pánt állítása a hûtôszekrényajtó nyitott állapotában végezhetô, az ajtó és a szekrénytest közötti résben. D K H H = 15 + K - (D) L T Nyílásszög: ,5 mm -1.5mm CA6AD9 Silentia, beépített ütközéscsillapítóval ellátott ráütôdô, önzáró kivetôpánt Fazékfurat mélysége: min mm A pánt alkalmazása esetén az összes felszerelt pántnak Silentia-nak kell lennie. A pánt megfelelô mûködésének érdekében min. 15 C-nak kell lennie a helyiségben. Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm és D= 18 mm K= 3-5 mm A S D K H H = 15 + K - (D) L T Nyílásszög: ,5 mm -1.5mm C2AFA os ráütôdô, önzáró kivetôp. max. 28 mm vastag ajtókhoz, sarokszekrényekhez és kihúzható elemekkel rendelkezô bútorokhoz. Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm és D= 18 mm S A H K H = K + A T Nyílásszög: 165 C2AFP os közézáródó, önz. kivetôp. max. 24 mm vastag ajtókhoz. Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 3-5 mm és A=1-2 mm

5 Bútorpántok Önzáró sarokszekrény- és pillér kivetôpántok. Nyílásszög: 0 C2AYA99 Önzáró sarokszekrénypánt Sarokszekrények max. 23 mm vastag ajtóihoz. A sarokszekrénypánt a 165 -os kivetôpánttal együtt használandó! Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 3-5 mm Alap ütköztetési és nyitott helyzet: +4,5 mm -1.5mm A pántalátétet a korpusztól számított második ajtóra kell szerelni, az alábbiak szerint: Normál pántalátéttel szerelve a pánt maximális helyigénye 52 mm, 16 mm vastagságú ajtók esetén. Az ajtó vastagságának növelésével a helyigény megfelelôképpen csökken. DOMI pántalátéttel szerelve a pánt maximális helyigénye 1 mm, 16 mm vastagságú ajtók esetén. Az ajtó vastagságának növelésével a helyigény megfelelôképpen csökken. Ajtóvastagság 16 mm 18 mm 19 mm 20 mm Pántalátétek magassága H = 4 mm H = 3 mm H = 3 mm H = 3 mm Pánthelyfurat távolsága K= 6 mm K= 5 mm K= 4 mm K= 3 mm Pántalátétek fúrási távolsága x= 31 mm x= 29 mm x= 28 mm x= 2 mm Nyílásszög: mm -1.5mm C2A6N99AM Ráütôdô, önzáró pillér kivetôpánt Szerelhetô a normál és a DOMI pántalátétekkel. E minimum: Normál pántalátéttel = 61 mm DOMI pántalátéttel = 0 mm K= 3-6 mm Tájékoztató ábrák a különbözô méretû pántalátétekkel szerelt pánt és a pillér vastagságának összefüggésérôl.

6 .8 Bútorpántok Önzáró pillér kivetôpántok és pántok szögben szerelt ajtókhoz CSP3Z99 Ráütôdô, önzáró pillér kivetôpánt Tömörfa pillérekhez ajánlott, pántalátét nélkül szerelhetô. K= 2,5 mm Nyílásszög: mm -1.5mm S E min 3 K T Nyílásszög: mm -1.5mm C2AN99AC Közézáródó, önzáró, pillér kivetôpánt Szerelhetô a normál és a DOMI pántalátétekkel. E minimum: Normál pántalátéttel = 63 mm DOMI pántalátéttel = 2 mm K= 3-8 mm Tájékoztató ábrák a különbözô méretû pántalátétekkel szerelt ajtók beállításáról. K S H Nyílásszög: mm -1.5mm C2AT os ráütôdô, önzáró kivetôpánt Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm T K S H Nyílásszög: mm -1.5mm C2AV os ráütôdô, önzáró kivetôpánt Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm T

7 Bútorpántok Önzáró kivetôpántok szögben szerelt ajtókhoz.9 S K H Nyílásszög: 94 T +4.5mm -1.5mm C2AU os közézáródó, önzáró kivetôpánt Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm S K H Nyílásszög: 94 T +4.5mm -1.5mm C2AE os közézáródó, önzáró kivetôpánt Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm K S H Nyílásszög: 94 T +4.5mm -1.5mm C2AM os közézáródó, önzáró kivetôpánt Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm H= 12 mm alkalmazása esetén az alsó ábrán látható ajtóbeállítást érhetjük el! S H T +4.5mm -1.5mm C2AW os ráütôdô, önzáró kivetôpánt Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm K Nyílásszög: 120 S H T +4.5mm -1.5mm C2AH os ráütôdô, önzáró kivetôpánt Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm K Nyílásszög: 120

8 .10 Bútorpántok Mini önzáró kivetôpántok A mini önzáró kivetôpántok alkalmasak a 35 mm széles fémkeretes ajtók (SAS 002, SAS 004 és SAS 008) szereléséhez is! A S D K H = 12,5 + K - (D) H L T Nyílásszög: 94 K= 3 8 mm C6AC99 Mini ráütôdô, önzáró kivetôpánt Szerelhetô a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 5-6 mm és D= 18 mm H= 3 mm, ha K= 5-6 mm és D= 15 mm A S D K H = 3,5 + K - (D) H L T Nyílásszög: mm C6AL99 Mini félig ráütôdô, önzáró kivetôpánt Szerelhetô a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 4-6 mm és D= 8-9 mm S A H = - 4,5 + K + A H K T Nyílásszög: mm C6AS99 Mini közézáródó, önzáró kivetôpánt Szerelhetô a normál pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 3-5 mm és A= 1-2 mm S K H Nyílásszög: 94 T +5 mm C6AU99 Mini +24 -os közézáródó, önzáró kivetôpánt Szerelhetô a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm K S H Nyílásszög: mm C6AM99 Mini +45 -os közézáródó, önzáró kivetôpánt Szerelhetô a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-5 mm T

9 Bútorpántok Mini önzáró üvegajtópántok.11 Az alkalmazható üveg vastagsága: 4-6 mm A S D K H = 12,5 + K - (D) H L Nyílásszög: 94 K= 5,5 6.5 mm C2CA39 Mini ráütôdô, önzáró üvegajtópánt Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 5,5-6,5 mm és D= 18 mm S A H = - 4,5 + K + A H K Nyílásszög: mm -1.5mm C2CP39 Mini közézáródó, önzáró üvegajtópánt Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 5,5-6,5 mm és A= 1-2 mm S H Nyílásszög: mm -1.5mm C2CE39 Mini +30 -os közézáródó, önzáró üvegajtópánt Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 5,5-6,5 mm K K S H Nyílásszög: mm -1.5mm C2CM39 Mini +45 -os közézáródó, önzáró üvegajtópánt Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 5,5-6,5 mm Mini üvegajtópánt takaró P2CBAX1 fehér P2CBAX3 fekete P2CBA06 króm P2CBA08 réz P2CBA09 matt ezüst

10 .12 Bútorpántok Önzáró kivetôpántok keskeny profillal készült fémkeretes ajtókhoz A pántfej rögzítéséhez lemezcsavar rendelhetô. méret: 3,5 x 9,5 mm C2Z6A99 Ráütôdô, önzáró kivetôpánt Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét méret: H= 0 mm Nyílásszög: mm -1.5mm C2Z6P99 Közézáródó, önzáró kivetôpánt Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét méret: H= 0 mm Nyílásszög: mm -1.5mm C2Z6E os közézáródó, önzáró kivetôpánt Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét méret: H= 0 mm Nyílásszög: mm -1.5mm C2Z6M os közézáródó, önzáró kivetôpánt Szerelhetô a normál és a DOMI pántalátétekkel. Javasolt pántalátét méret: H= 0 mm Nyílásszög: 105 Nyílásszög: mm -1.5mm C2Z6N99AC Közézáródó, önzáró pillér kivetôpánt Szerelhetô a normál és a DOMI pántalátétekkel. Tájékoztató ábrák a különbözô méretû pántalátétekkel szerelt ajtók beállításáról a 8.oldalon a C2AN99AC pillér kivetôpántnál látható

11 L Bútorpántok Push-open rendszer.13 A push-open rendszer lényege, hogy a bútorajtók és fiókok befelé történô nyomásra nyílnak. Nincs szükség tehát fogantyúkra, így a rendszer a napjainkban népszerû minimal stílus egyik fontos alkotó része is lehet. A rendszer egy speciális kivetôpántból, egy korpuszra csavarozható akasztóból, és egy, az ajtó belsô felére marható vagy fúrható adapterbôl áll. A rendszer szerelése a mellékelt rajzok szerint történik. Push-open rendszerû gázteleszkópos felnyíló vasalat a oldalon, a fiókvasalat pedig a.62 oldalon található. DP3SNG Push-open beakasztó A S D K H = 15 + K - (D) H T Nyílásszög: 110 C2APA99 Push-open ráütôdô pánt Szerelhetô normál és DOMI pántalátéttel. A pántalátét javasolt mérete: H = 0 mm ha K=3-5 mm és D=18 mm DP29SNG Push-open adapter D=az ajtónak a szekrényre való rátakarása Kétszárnyú középen nyíló frontoknál a képen látható módon kell elhelyezni a push-open beakasztókat.

12 .14 Bútorpántok Push-open rendszer, alumínium keretes ajtókhoz DP29SNGA Push-open adapter mm széles alumínium keretekhez (SAS003, 002, 004, 006 és 008) Rögzítés: 3,5 x 12 mm sf. facsavarral P= X-D D=az alumínium keretnek a szekrénytestre való rátakarása X= Push-open beakasztó helyzete P= Push-open adapter helyzete Nyílásszög: 110 C2ZPA99 Push-open ráütôdô pánt keskeny alumínium keretekhez Szerelhetô normál és DOMI pántalátéttel. A pántalátét javasolt mérete: H = 0 mm DP29SNGB Push-open adapter 1-35 mm széles alumínium keretekhez (SAS001, 005 és 009) Rögzítés: 3,5 x 12 mm sf. facsavarral P= X-D D=az alumínium keretnek a szekrénytestre való rátakarása X= Push-open beakasztó helyzete P= Push-open adapter helyzete

13 Bútorpántok Normál pántalátétek.15 csavarozható: Sf. csavarral B2V3H Pántalátét csavar nélkül C1-es, C2-es, C6-os, C-es, C9-es pántokhoz. 0 mm mm csavarozható: eurocsavarral B2VGH Pántalátét eurocsavarral C1-es, C2-es, C6-os, C-es, C9-es pántokhoz. -2 mm mm mm mm mm csavarozható: eurocsavarral B2SGH Aszimmetrikus pántalátét eurocsavarral C1-es, C2-es, C6-os, C-es, C9-es pántokhoz. 3 mm besajtolható B2VH Pántalátét (dübeles) mûanyag csapos csavarral C1-es, C2-es, C6-os, C-es, C9-es pántokhoz. 0 mm mm mûanyag csap ø10x10 csavarozható: eurocsavarral B2VGB Pántalátét eurocsavarral C1-es, C2-es, C6-os, C-es, C9-es pántokhoz. 12 mm

14 .16 Bútorpántok DOMI gyorsszerelô pántalátétek csavarozható: eurocsavarral BARGR09 Gyorsszerelô pántalátét eurocsavarral öntvény C1-es, C2-es és C-es pántokhoz. A magassági és mélységi állítás excenterrel történik. 0 mm csavarozható: Sf. csavarral BAR3R39 Gyorsszerelô pántalátét csavar nélkül öntvény C1-es, C2-es és C-es pántokhoz. A magassági és mélységi állítás excenterrel történik. 3 mm csavarozható: eurocsavarral BAVGL Gyorsszerelô pántalátét eurocsavarral sajtolt C1-es, C2-es és C-es pántokhoz. A mélységi állítás excenterrel történik. 0 mm mm csavarozható: eurocsavarral BAPGR 29/16 Gyorsszerelô pántalátét Fel- és lenyíló ajtókhoz. eurocsavarral C1-es, C2-es és C-es pántokhoz. A mélységi és oldalirányú állítás excenterrel történik. 0 mm csavarozható: Sf. csavarral BAP3R29 Gyorsszerelô pántalátét Fel- és lenyíló ajtókhoz. csavar nélkül C1-es, C2-es és C-es pántokhoz. A mélységi és oldalirányú állítás excenterrel történik. 0 mm

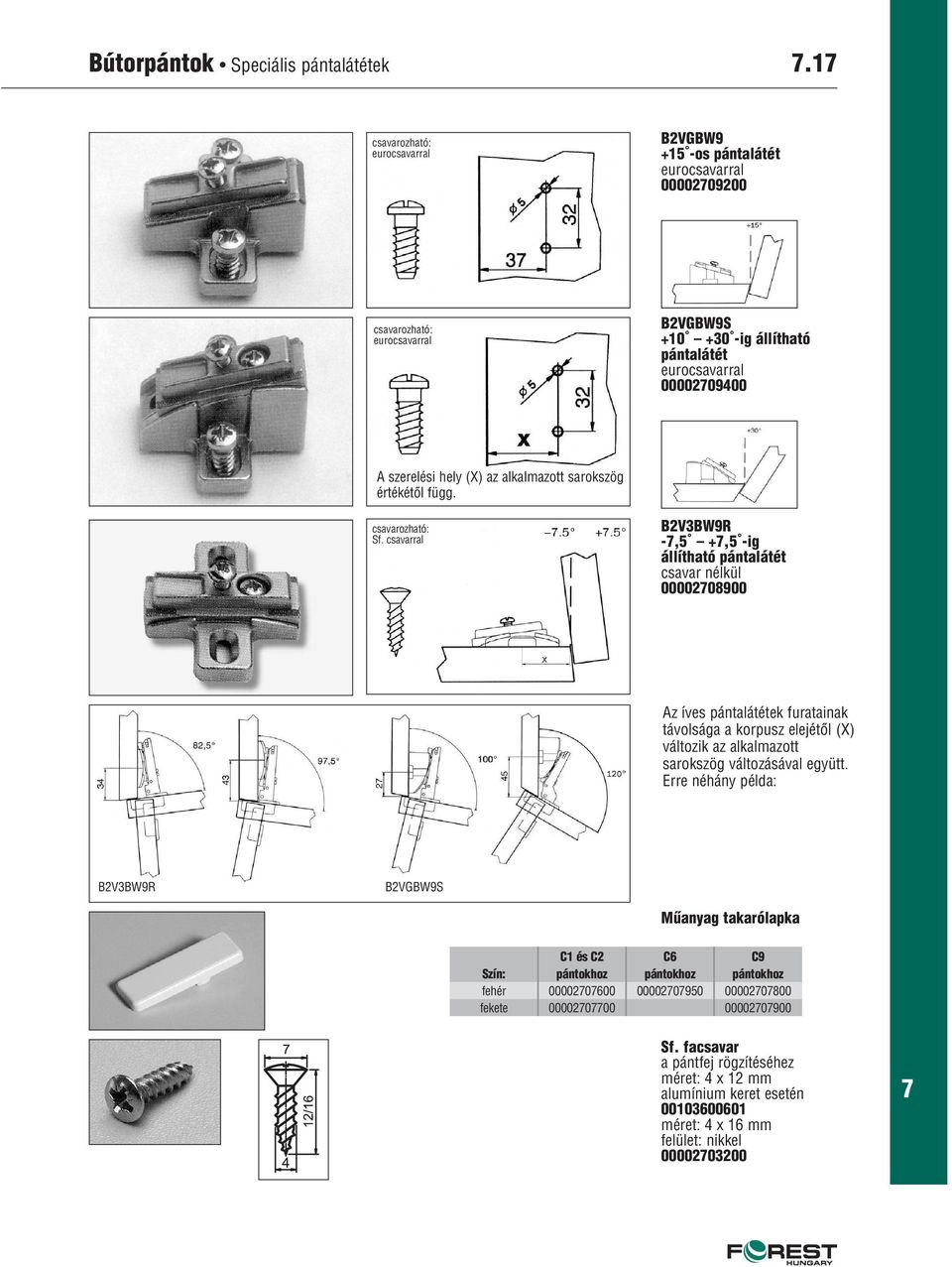

15 Bútorpántok Speciális pántalátétek.1 csavarozható: eurocsavarral B2VGBW os pántalátét eurocsavarral csavarozható: eurocsavarral B2VGBW9S ig állítható pántalátét eurocsavarral A szerelési hely (X) az alkalmazott sarokszög értékétôl függ. csavarozható: Sf. csavarral B2V3BW9R -,5 +,5 -ig állítható pántalátét csavar nélkül Az íves pántalátétek furatainak távolsága a korpusz elejétôl (X) változik az alkalmazott sarokszög változásával együtt. Erre néhány példa: B2V3BW9R B2VGBW9S Mûanyag takarólapka Szín: fehér fekete C1 és C2 pántokhoz C6 pántokhoz C9 pántokhoz Sf. facsavar a pántfej rögzítéséhez méret: 4 x 12 mm alumínium keret esetén méret: 4 x 16 mm felület: nikkel

16 .18 Bútorpántok Basic önzáró kivetôpántok az ajtólap magassága Állítási tartomány Normál Pánt Nyílásszög: mm (lsd. a pántok.) max ±2 mm -1,5 +5 mm (lsd. a pántok.) K= 3-6 mm Tájékoztató ábra a pántok lehetséges nyílásszög értékeirôl. Tájékoztató ábra a pántok állítási lehetôségeirôl. Tájékoztató ábra a pánthelyfurat kialakításáról. a pántok száma Tájékoztató ábra a pántmennyiség meghatározásához, az ajtóméret és az ajtó súlyának függvényében. Jelmagyarázat: S= oldalvastagság K= a pánthelyfurat szélének távolsága az ajtó élétôl A= az ajtók közötti mezô D= az ajtó takarása az oldalra L= az ajtók belsô síkjának távolsága az oldal élétôl H= a pántalátét vastagsága T= az ajtó maximális vastagsága H=13 +K -D +3 mm -0.5 mm 248.OG49.05 Ráütôdô, önzáró kivetôpánt Szerelhetô a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm és D= 18 mm Nyílásszög: 110 H= 4+K-D Nyílásszög: mm 248.OG50.05 Félig ráütôdô, önzáró kivetôpánt Szerelhetô a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm és D= 8-9 mm H= -2+K+A 248.OG51.05 Közézáródó, önzáró kivetôpánt Szerelhetô a normál pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 4-6 mm és A= 1-2 mm Nyílásszög: 110

17 Bútorpántok Gyorsszerelô és Sigma önzáró kivetôpántok.19 H=13 +K -D Nyílásszög: mm -1 mm Ráütôdô, gyorsszerelô önzáró kivetôpánt Szerelhetô a gyorsszerelô pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm és D= 18 mm H= -2+K+A Nyílásszög: mm -1,5 mm Közézáródó, gyorsszerelô önzáró kivetôpánt Szerelhetô a gyorsszerelô pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 4-6 mm és A= 1-2 mm H=13 +K -D +3.5 mm -1.5 mm 910.OR94.05 sigma Ráütôdô, önzáró kivetôpánt Szerelhetô a 980 típusú pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm és D= 18 mm Nyílásszög: 105 H= 4+K-D Nyílásszög: mm -1,5 mm 910.OR95.05 sigma Félig ráütôdô, önzáró kivetôpánt Szerelhetô a 980 típusú pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm és D= 8-9 mm H= -2+K+A Nyílásszög: OR96.05 sigma Közézáródó, önzáró kivetôpánt Szerelhetô a 980 típusú pántalátétekkel. Javasolt pántalátét mérete: H= 2 mm, ha K= 4-6 mm és A= 1-2 mm

18 .20 Bútorpántok Sarokszekrény önzáró kivetôpánt H= 13+K-D Nyílásszög: OS ig állítható ráütôdô, önzáró kivetôpánt max. 22 mm vastag ajtókhoz, sarokszekrényekhez és kihúzható elemekkel rendelkezô bútorokhoz. Szerelhetô a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm mm -0,5 mm +4 mm Alap ütköztetési és nyitott helyzet: A pánt állítása: 248.OT80.05 önzáró sarokszekrénypánt Sarokszekrények ajtóihoz A sarokszekrénypánt a 10 -os kivetôpánttal együtt használandó! Szerelhetô a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm A pántalátétet a második ajtóra kell felszerelni mm -1 mm +3 mm -1,5 mm T= mm Nyílásszög: 1

19 Bútorpántok Pillér és szög alatt záródó önzáró kivetôpántok mm -0,5 mm 248.OG53.05 Közézáródó, önzáró pillér kivetôpánt Szerelhetô a pántalátéttel Nyílásszög: mm Nyílásszög: mm -0,5 mm 248.OG os ráütôdô,önzáró kivetôpánt Szerelhetô a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm Nyílásszög: mm 248.OL os ráütôdô, önzáró kivetôpánt Szerelhetô a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm Nyílásszög: OL os közézáródó, önzáró kivetôpánt Szerelhetô a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 3-6 mm

20 .22 Bútorpántok Önzáró üvegajtópántok Normál Üvegajtópánt Nyílásszög: mm Állítási tartomány K= 5,5-6,5 mm 35 mm max ±2 mm +4 mm Tájékoztató ábra az alkalmazható üvegajtók vastagságáról. Tájékoztató ábra a pántok lehetséges nyílásszög értékérôl. Tájékoztató ábra a pántok állítási lehetôségeirôl. Tájékoztató ábra a pánthelyfurat kialakításáról. 248.OL01.85 Ráütôdô, önzáró üvegajtópánt Szerelhetô a normál pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 5,5-6,5 mm Nyílásszög: OL03.85 Közézáródó, önzáró üvegajtópánt Szerelhetô a normál pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 5,5-6,5 mm Nyílásszög: 110 Üvegajtópánt takaró króm arany fekete

21 Bútorpántok Mini önzáró kivetôpántok.23 az ajtólap magassága Állítási tartomány Mini Pánt Nyílásszög: mm max ±2 mm +4 mm K= 3-6 mm a pántok száma Tájékoztató ábra a pántok lehetséges nyílásszög értékeirôl. Tájékoztató ábra a pántok állítási lehetôségeirôl. Tájékoztató ábra a pánthelyfurat kialakításáról. Tájékoztató ábra a pántmennyiség meghatározásához, az ajtóméret és az ajtó súlyának függvényében. Jelmagyarázat: S= oldalvastagság K= a pánthelyfurat szélének távolsága az ajtó élétôl A= az ajtók közötti mezô D= az ajtó takarása az oldalra L= az ajtók belsô síkjának távolsága az oldal élétôl H= a pántalátét vastagsága T= az ajtó maximális vastagsága H= 12,5+K-D Nyílásszög: OB35.05 Mini ráütôdô, önzáró kivetôpánt Szerelhetô a mini pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 5-6 mm és D= 18 mm H= 3 mm, ha K= 5-6 mm és D= 15 mm H=-2,5+K+A Nyílásszög: OB3.05 Mini közézáródó, önzáró kivetôpánt Szerelhetô a mini pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 4-6 mm és A= 1-2 mm

22 .24 Bútorpántok Mini önzáró üvegajtópántok Állítási tartomány Mini Üvegajtópánt Nyílásszög: mm K= 5,5-6,5 mm max ±2 mm +4 mm Tájékoztató ábra az alkalmazható üvegajtók vastagságáról. Tájékoztató ábra a pántok lehetséges nyílásszög értékérôl. Tájékoztató ábra a pántok állítási lehetôségeirôl. Tájékoztató ábra a pánthelyfurat kialakításáról Mini ráütôdô, önzáró üvegajtópánt Szerelhetô a mini pántalátétekkel. Javasolt pántalátét mérete: H= 0 mm, ha K= 5,5-6,5 mm Nyílásszög: Mini közézáródó, önzáró üvegajtópánt Szerelhetô a mini pántalátétekkel. Javasolt pántalátét mérete: H= 3 mm, ha K= 5,5-6,5 mm Nyílásszög: 95 Mini üvegajtópánt takaró króm arany fekete

23 Bútorpántok Glissando, normál pántalátétek OV OG Glissando csillapított csukódást biztosító adapter bármely Lama pánthoz alkalmazható utólag is szerelhetô nem szükséges egy ajtón minden pántra szerelni (a diagram alapján) a csillapítás erôssége egy mozdulattal-, kézzel állítható az ajtólap magassága a csillapító adapterek helye a pántok száma Pántalátét csavar nélkül mm mm Pántalátét eurocsavarral mm OL mm OG mm mm

24 .26 Bútorpántok Speciális- és mini pántalátétek Pántalátét A 910. típusú sigma pántokhoz csavar nélkül 980.OS mm OS mm eurocsavarral 980.OS mm OS mm Pántalátét csavar nélkül A 248.OG53 típusú pillérpánthoz Gyorsszerelô pántalátét eurocsavarral mm mm Pántalátét, mini csavar nélkül mm mm Pántalátét, mini eurocsavarral mm mm Mûanyag takarólapka fekete fehér Takarólapka Eurocsavar L= 13mm Eurocsavar LAMA pántalátétekhez nikkel

25 Bútorpántok CP önzáró kivetôpántok.2 Tájékoztató ábra a pánthelyfurat kialakításáról. CP ÖNZÁRÓDÓ KIVETÔPÁNTOK ALÁTÉTTEL +4 mm max ±2 mm +2 mm Tájékoztató ábra a pántok állítási lehetôségeirôl. S D H K= 3-6 mm CP 45 Ráütôdô, önzáró kivetôpánt alátéttel csavar nélkül T L A K Nyílásszög: 94 S H CP 40 Közézáródó, önzáró kivetôpánt alátéttel csavar nélkül T A K Nyílásszög: 94 S D H CP 45i Ráütôdô, önzáró kivetôpánt alátéttel euro csavarral T L A K Nyílásszög: 94 S H CP 40i Közézáródó, önzáró kivetôpánt alátéttel euro csavarral T A K Nyílásszög: 94

26 .28 Bútorpántok Fúrás nélkül rögzíthetô üvegajtópánt A B C D Fúrás nélkül rögzíthetô üvegajtópánt, 3-4 mm vastag, közézáródó üveglapokhoz szín: szürke anyag: mûanyag a szett tartalma: A 1-1 db alsó, illetve felsô elforduló csap B 4 db üvegrögzítô csavar a csapokhoz C 1 db felsô csaphüvely D 1 db alsó csapmegvezetô hüvely E 1 db alsó excenteres ütközô F 1 db fogantyú G 1 db fogantyú adapter 3 mm vastag üveglap esetére E F G x2 min. 8,5 Ø9 x 9 x4 Ø9 x 9 Ø5 x 9 Ø5 x 10,5 nyitott zárt

27 Bútorpántok Speciális bútorpántok Játszó asztalpánt anyag: fém felület: nikkel nagyobbítható asztalokhoz lenyíló ajtópánt anyag: fém-mûanyag szín: fehér Lenyíló ajtópánt anyag: fém-mûanyag szín: fehér CI Dugópánt anyag: fém felület: réz ø L S A (mm) (mm) (mm) (mm) , , CI03 ø10 mm CI01 ø12 mm CI02 ø14 mm

28 .30 Függôleges harmónika tolóajtó vasalás Függôleges harmónika tolóajtó vasalás lapszerkezetû második ajtó esetére. A szekrénytestre közvetlenül (a piktogrammon) a fogantyú nélküli ajtó van felpántolva. F1PXAY Ajtóvezetô Második ajtóra teherbírás: 20 kg F1C169 Ajtóvezetô pánt Második ajtóra ±2 mm +2,5 mm F1CXE9 Csuklópánt két ajtó közé méret: 50 x 45 mm A csavarfuratok átmérôje: 6,5 mm Tájékoztató ábra a harmónika tolóajtó vasalat szereléséhez, lapszerkezetû ajtók esetén. Az ábrán az az eset látható, amikor a két ajtó közé F1SBAY öntapadós védôprofilt helyezünk. Ezen védôprofil elhagyása esetén a két ajtó közti távolságot 1 mm-re lehet csökkenteni. Az elsô ajtót (ábrán baloldalt) a szekénytestre bármely - kínálatunkban szereplô, önzáró kivetôpánttal fel lehet pántolni.

29 Függôleges harmónika tolóajtó vasalás.31 Függôleges harmónika tolóajtó vasalás alumíniumkeretes második ajtó esetére. A szekrénytestre közvetlenül (a piktogrammon) a fogantyús ajtó van felpántolva. F1PVAY Ajtóvezetô alumínium keretekhez Második ajtóra teherbírás: 20 kg F1CZ69 Ajtóvezetô pánt keskeny alumínium keretekhez Második ajtóra (SAS 001, SAS 005 és SAS 009) F1CA69 Ajtóvezetô pánt széles alumínium keretekhez (45-50 mm) Második ajtóra (SAS 003, SAS 006, SAS 00, SAS 088 és SAS 888) F1ZXE9 Csuklópánt alumínium keretekhez Két ajtó közé méret: 50 x 41 mm A csavarfuratok átmérôje: 3,5 mm

30 .32 Függôleges harmónika tolóajtó vasalás Tájékoztató ábra a harmónika tolóajtó vasalat szereléséhez, keskeny alumínium keretek esetén. Az ábrán az az eset látható, amikor a két ajtó közé F1SBAY öntapadós védôprofilt helyezünk. Ezen védôprofil elhagyása esetén a két ajtó közti távolságot 1 mm-re lehet csökkenteni. Az elsô ajtót (ábrán baloldalt) a szekénytestre a C2Z6A99 típusú (.12) alumínium önzáró kivetôpánttal fel lehet pántolni. Tolóajtó vezetô sín méret: 1180 x 20 x 16 mm facsavarral szerelhetô F1GFA1 fehér F1GFA3 fekete F1SBAY Öntapadós védôprofil áttetszô rendelhetô: fm-ben Tájékoztató ábrák a harmónika tolóajtó illesztési folyamatáról.

31 Tolóajtó vasalatok.33

32 .34 Tolóajtó vasalatok Cosmo rendszer 18mm vastag ajtólapokhoz Cosmo Tolóajtó szerelvény bútor és beltéri ajtókhoz teherbírás: 50 kg Cosmo alsó gólyóscsapágyas görgô A szett tartalma: 2 db szerelôtalp alsó görgôhöz 2 db alsó golyóscsapágyas görgô Cosmo felsô gólyóscsapágyas görgô A szett tartalma: 2 db felsô golyóscsapágyas görgô

33 Tolóajtó vasalatok Cosmo rendszer 18mm vastag ajtólapokhoz.35 3 Cosmo fogantyú profil rendelhetô: 2, m-es szálban alumínium eloxált szatén Fiona fogantyú profil rendelhetô: 2, m-es szálban alumínium Porfogó kefe Cosmo fogantyú profilhoz rendelhetô: fm Behúzható, 4,8 x 4 mm (Cosmo) Öntapadós, 4,8 x 4 mm (Fiona) Öntapadós, 6, x 13 mm (Cosmo és Fiona) 4 Éllezáró U profil Tolóajtók szerelésénél a 18 mm vastag lapok élének esztétikus és rendszerbe illô lezárásához kínáljuk az U-profilt. rendelhetô: 3 m-es szálban alumínium eloxált szatén Lezáró L profil Cosmo fogantyú profilhoz Ajtóbetétek alsó és felsô lezárásához. rendelhetô: 3 m-es szálban alumínium eloxált szatén

34 .36 Tolóajtó vasalatok Cosmo rendszer 18mm vastag ajtólapokhoz Elválasztó T profil Cosmo fogantyú profilhoz Betétanyagok határolásához. rendelhetô: 3 m-es szálban alumínium eloxált szatén Biztonsági okokból az üveg és tükör betétek hátuljára kötelezô biztonsági fóliát ragasztani! Elölnézet Hátulnézet 5 Cleft felsô sín anyag szál hossza szál hossza 3 m 4.05 m alu elox Cleft alsó sín anyag szál hossza szál hossza 3 m 4.05 m alu elox Takaróléc Cleft alsó sínhez anyag szál hossza szál hossza 3 m 4.05 m alu elox Stopper A Cleft alsó sínhez Az elmozduló ajtószárnyat lehet adott helyzetben fixálni. rendelés: db

35 Tolóajtó vasalatok Orient rendszer 18 mm vastag betéthez x 33 Orient fogantyú profil rendelhetô: 2, m-es szálban alumínium ,8 mm-es mûanyag csík választék Orient profilokhoz. rendelés: fm 0,8 mm vastag mûanyag csíkot lehet befûzni az Orient profilok élébe 0,8 x 22 mm 0,8 x 33 mm bükk D öregcseresznye D344 PR olasz alma 468 MS juhar D35 PR x 4 Porfogó kefe fogantyú profilhoz rendelhetô: fm Öntapadós, 4,8 x 4 mm Öntapadós, 6, x 13 mm x x 22 Lezáró L profil Orient fogantyú profilhoz Ajtóbetétek alsó és felsô lezárásához. rendelhetô: 3 m-es szálban alumínium x 33 Felsô sín Orient fogantyú profilhoz alumínium 3,85 m-es szálban x Alsó sín Orient fogantyú profilhoz A cikkszámú stoppert itt is lehet alkalmazni. alumínium 3,85 m-es szálban

36 .38 Tolóajtó vasalatok Smart rendszer 18 mm vastag ajtólapokhoz 3 Smart Tolóajtó szerelvény bútor és beltéri ajtókhoz teherbírás: 50 kg Az ajtó betét magassága: korpusz belméret - 13 mm B 2 J A 18-as foganytú profil rendszereket a Smart tolóajtós szerelvényekhez is lehet alkalmazni. 1 A szett tartalma: db Smart alsó golyóscsapágyas görgô db Smart felsô golyóscsapágyas görgô 3 3 Smart alsô és felsô sín A cikkszámú stoppert itt is lehet alkalmazni. rendelhetô: 3 m-es szálban alumínium eloxált szatén Lencsefejû csavar Smart tolóajtó sínhez méret: 2,5 x 14 mm

37 D A Tolóajtó vasalatok A COSMO, FIONA, ORIENT és SMART tolóajtók ajtó- és betétméreteinek kiszámítása.39 COSMO Korpusz vagy falnyílás belméret Az ajtók száma A fogantyúprofil takarás miatti ráhagyás Az ajtó mérete A betét mérete méretek mm-ben Magasság Szélesség A B 2 C ((B-1)x32)-4 D A-30 (A+C)/B E A-32 D-8,5 Példák Magasság Szélesség Szélesség Szélesség FIONA Korpusz vagy falnyílás belméret Az ajtók száma A fogantyúprofil takarás miatti ráhagyás Az ajtó mérete A betét mérete méretek mm-ben Magasság Szélesség A B C D A-30 (A+C)/B E A-32 D-3, ORIENT Korpusz vagy falnyílás belméret Az ajtók száma A fogantyúprofil takarás miatti ráhagyás Az ajtó mérete A betét mérete méretek mm-ben Magasság Szélesség A B C D A-34 (A+C)/B E A-36 D-3, A D C Az ajtók méreteinek a görgôk teherbírása szab határt, amely ajtónként 50kg. A betétméret kiszámítása a fenti képletek alapján, tehát a következôk szerint történik: 1.A korpusz vagy falnyílás méreteinek (A) és az ajtók számának (B) megállapítása. 2.A betét magasságának megállapítása: a magassági belméretbôl (A) ki kell vonni a táblázat D oszlopában található értéket. 3.A betét szélességének kiszámítása: A fogantyúprofil miatti ráhagyást az ajtók számától függôen a táblázat C oszlopa tartalmazza. Az ajtó szélességi méretének (D) kiszámítása úgy történik, hogy a szélességi belmérethez (A) hozzáadjuk a ráhagyást (C) majd az eredményt elosztjuk az ajtók számával. A betét szélességének (E) kiszámítása: az ajtó szélességi méretébôl (D) kivonunk a táblázat E oszlopában található értéket. A SMART rendszernél a betét magassága a belméret -13mm. Amennyiben fogantyúprofilt használunk, a szélességi méretek a fenti módon számíthatók.

38 .40 Tolóajtó vasalatok Idea rendszer 10 mm vastag betéthez Cleft felsô sín 6 Idea tolóajtószerelvény bútorés beltéri ajtókhoz betétvastagság: 10 mm teherbírás: 50 kg 2b Az Idea rendszerhez a.36. oldalon található Cleft felsô- és alsó sínt kell alkalmazni. 8 A rendszerhez 10 mm vastag laminált bútorlap is szerepel kínálatunkban. bükk D381 PR méret: 2800 x 200 x 10 mm b 5 öregcseresznye D344 PR méret: 2800 x 200 x 10 mm wenge 41 MS4 méret: 2650 x 200 x 10 mm Cleft alsó sín, takaróléc Árajánlat alapján egyedi táblaméreteket is kínálunk. 1 6,3 x 32 mm 4

39 Tolóajtó vasalatok Tower rendszer 10 mm vastag betéthez.41 Cleft felsô sín 6 Tower tolóajtószerelvény bútorés beltéri ajtókhoz betétvastagság: 10 mm teherbírás: 50 kg 2a A Tower rendszerhez a.36. oldalon található Cleft felsô- és alsó sínt kell alkalmazni. 4 3a A rendszerhez 10 mm vastag laminált bútorlap is szerepel kínálatunkban. 8 bükk D381 PR méret: 2800 x 200 x 10 mm öregcseresznye D344 PR méret: 2800 x 200 x 10 mm wenge 41 MS4 méret: 2650 x 200 x 10 mm Árajánlat alapján egyedi táblaméreteket is kínálunk. Cleft alsó sín, takaróléc 1 4

40 .42 Tolóajtó vasalatok 10 mm vastag betéthez 1 Cleft alsó golyóscsapágyas görgô A szett tartalma: 2 db alsó golyóscsapágyas görgô a Tower felsô golyóscsapágyas görgô A szett tartalma: 2 db felsô golyóscsapágyas görgô b Idea felsô golyóscsapágyas görgô A szett tartalma: 2 db felsô golyóscsapágyas görgô a Tower fogantyú profil rendelhetô: 2, m-es szálban alumínium b Idea fogantyú profil rendelhetô: 2, m-es szálban alumínium Takaróléc Tower és Idea fogantyú profilhoz rendelhetô: 2, m-es szálban alumínium öntapadós 4.8 x 4 behúzható 6. x 13 behúzható Porfogó kefe fogantyú profilhoz rendelhetô: fm Behúzható, 4,8 x 4 mm (Tower és Idea) Öntapadós, 6, x 13 mm (Tower) Behúzható, 4,8 x 13 mm (Idea)

41 Tolóajtó vasalatok 10 mm vastag betéthez.43 5 Alsó keret profil rendelhetô: 3 m-es szálban alumínium Felsô keret profil rendelhetô: 3 m-es szálban alumínium H10 elválasztó profil hajlítható rendelhetô: 3 m-es szálban alumínium Keretösszehúzó csavar méret: 6,3 x 32 mm Hézagkitöltô 4 mm-es betéthez rendelhetô: fm

42 2.44 Tolóajtó vasalatok A IDEA tolóajtók ajtó- és betétméreteinek kiszámítása IDEA méretek mm-ben Magasság Szélesség Korpusz vagy falnyílás belméret A Az ajtók száma B A fogantyúprofil takarás miatti ráhagyás C ((B-1)x30)-4 Az ajtó mérete D A-38 (A+C)/B A betét mérete E A-100 D-24 A betét mérete hézagkitöltôvel F A-104 D-28 Példák Magasság Szélesség Szélesség Szélesség D (513) E(2500) D(2562) A (2600) A (1000) E (488) D (519) E (494) A (1500) Az ajtók méreteinek a görgôk teherbírása szab határt, amely ajtónként 50 kg. A betétméret kiszámítása a fenti képletek alapján, tehát a következôk szerint történik: 1. A korpusz vagy falnyílás méreteinek (A) és az ajtók számának (B) megállapítása. 2. A betét magasságának megállapítása: a magassági belméretbôl (A) ki kell vonni 100 mm-t. 3. A betét szélességének kiszámítása: A fogantyúprofil miatti ráhagyás kiszámítása úgy, hogy az ajtók számából 1-et kivonva az eredményt megszorozzuk 30-cal, majd kivonunk belôle 4 mm-t. Az ajtó szélességi méretének (D) kiszámítása úgy, hogy a szélességi belmérethez (A) hozzáadjuk a ráhagyást (C) majd az eredményt elosztjuk az ajtók számával. A betét szélességének (E) kiszámítása: az ajtó szélességi méretébôl (D) kivonunk 28 mm-t. 4.4 mm vastag betét méretének kiszámítása hézagkitöltô alkalmazása esetén: A magassági belméretbôl (A) ki kell vonni 104 mm-t. Az ajtó szélességi méretébôl (D) kivonunk 28 mm-t.

43 Tolóajtó vasalatok A Tower tolóajtók ajtó- és betétméreteinek kiszámítása.45 Tower méretek mm-ben Magasság Szélesség Korpusz vagy falnyílás belméret A Az ajtók száma B A fogantyúprofil takarás miatti ráhagyás C ((B-1)x46)-4 Az ajtó mérete D A-34 (A+C)/B A betét mérete E A-96 D-1 A betét mérete hézagkitöltôvel F A-100 D-5 Példák Magasság Szélesség Szélesség Szélesség Az ajtók méreteinek a görgôk teherbírása szab határt, amely ajtónként 50kg. A betétméret kiszámítása a fenti képletek alapján, tehát a következôk szerint történik: 1. A korpusz vagy falnyílás méreteinek (A) és az ajtók számának (B) megállapítása. 2. A betét magasságának megállapítása: a magassági belméretbôl (A) ki kell vonni 96 mm-t. 3. A betét szélességének kiszámítása: A fogantyúprofil miatti ráhagyás kiszámítása úgy, hogy az ajtók számából 1-et kivonva az eredményt megszorozzuk 46-tal, majd kivonunk belôle 4 mm-t. Az ajtó szélességi méretének (D) kiszámítása úgy, hogy a szélességi belmérethez (A) hozzáadjuk a ráhagyást (C) majd az eredményt elosztjuk az ajtók számával. A betét szélességének (E) kiszámítása: az ajtó szélességi méretébôl (D) kivonunk 1 mm-t. 4.4 mm vastag betét méretének kiszámítása hézagkitöltô alkalmazása esetén: A magassági belméretbôl (A) ki kell vonni 100 mm-t. Az ajtó szélességi méretébôl (D) kivonunk 5 mm-t.

44 .46 Tolóajtó vasalatok Excenteres és üvegajtóhoz SL Excenteresen állítható mûanyag tolóajtó szerelvény bútorajtókhoz teherbírás: 20 kg szín: barna A szett tartalma: 1 db SL02 felsô vezetô 1 db SL03 állítható alsó görgô Egy tolóajtóhoz 2 db szett szükséges. ø (mm) L (mm) i (mm) SL04 Vezetôsín méret: hosszúság: 3000 mm H (mm) L (mm) 5,5,5 barna fekete fehér Tolóajtó szerelvény üvegajtókhoz teherbírás: 15 kg A szett tartalma: 4 db 94-es felsô mûanyag görgô 4 db 956-os ütközésgátló 1 db 98-as alsó vezetô 4 db csavar Az üveg jó minôségû pillanatragasztóval ragasztható! A 900-as típushoz tartozó kiegészítôk: 90-es felsô tolóajtó sín 93-as üvegbefogó profil Tolóajtó sín Üvegbefogó Alu 2 fm Alu 3 fm

45 Tolóajtó vasalatok 300A, B.4 A= S-12 B= S-12 C= S-1 D= S+8 H= X A Tolóajtó szerelvény bútorajtókhoz teherbírás: 35 kg A szett tartalma: 2db 383-as felsô vezetô (jobbos-balos) 2 db 391-es ütközésgátló 2 db 392-es kiemelés gátló 2 db 386-os alsó golyóscsapágyas görgô Egy szett egy tolóajtóhoz szükséges elemeket tartalmaz! A tolóajtó alul gördül, felsô megvezetéssel. Az ajtó vastagsága: S=16-30 mm Biztosító csap, szereléskor el kell távolítani! A= S-12 B= S-12 F= S-1 G= S+8 H= X-36,5 300 B Tolóajtó szerelvény bútorajtókhoz teherbírás: 50 kg A szett tartalma: 2 db 383-as felsô vezetô (jobbos-balos) 2 db 391-es ütközésgátló 2 db 392-es kiemelés gátló 2 db 1243-as alsó állítható, csapágyazott mûanyag görgô Egy szett egy tolóajtóhoz szükséges elemeket tartalmaz! A függôleges irányú állítás: + mm A tolóajtó alul gördül, felsô megvezetéssel. Az ajtó vastagsága: S=18-30 mm A 300-as típushoz tartozó kiegészítôk: 380-as alsó tolóajtó sín 300-as alsó tolóajtó sín csavarozható 390-es felsô tolóajtó sín Tolóajtó sín típusa Alu 2 fm Alu 3 fm Alu 4 fm Fekete 3 fm

46 .48 Tolóajtó vasalatok Tolóajtó szerelvény bútor és beltéri ajtókhoz teherbírás: 60 kg A szett tartalma: 2 db 1202-es felsô vezetô (jobbos-balos) 2 db 1243-as alsó állítható, csapágyazott mûanyag görgô 2 db 391-es ütközésgátló Egy szett egy tolóajtóhoz szükséges elemeket tartalmaz! A függôleges irányú állítás: + mm Az ajtó vastagsága: 18-20,5 mm Az 1200-as típushoz tartozó kiegészítôk Rendelés: fm 1311-es hézagpótló gumi profil L= 3000 mm 368-as porfogó kefe Biztosító csap, szereléskor el kell távolítani! 1220-as fogantyú profil L= 3000 mm 1200-as felsô tolóajtó sín L= 3000 mm 1210-es alsó tolóajtó sín L= 3000 mm Tolóajtó sín típusa fogantyú profil Alu 3 fm Fekete 3 fm

47 Tolóajtó vasalatok 100A, B A Tolóajtó szerelvény beltéri ajtókhoz teherbírás: 40 kg A szett tartalma: 2 db 111-es felsô görgô 2 db 113-as ütközésgátló 1 db 106-os alsó vezetô 1 db 229-es szerelôkulcs 4 db 114-es állítható függesztô 2 db talp a görgôhöz 2 db mûanyag rögzítô 4 db csavar 4 db anyacsavar A (mm) B (mm) B Tolóajtó szerelvény beltéri ajtókhoz teherbírás: 0 kg A szett tartalma: 2 db 112-es felsô görgô 2 db 113-as ütközésgátló 1 db 106-os alsó vezetô 1 db 229-es szerelôkulcs 4 db 114-es állítható függesztô 2 db talp a görgôhöz 2 db mûanyag rögzítô 4 db csavar 4 db anyacsavar Egy szett egy tolóajtóhoz szükséges elemeket tartalmaz! Az állítható függesztônek köszönhetôen ez a rendszer lehetôvé teszi 20-40mm vastagságú ajtók használatát. A 100-as típushoz tartozó kiegészítôk: 110-es felsô vezetôsín 251-es alsó vezetôprofil ezüst alu alsó vezetôsín vezetô profil fm fm fm

48 .50 Tolóajtó vasalatok Ellenhúzó vasalat ajtólap görbülés ellen D A C C E Ellenhúzó vasalat ajtólap görbülés ellen 50 mm szélességig 1 db, e szélesség felett 2 db vasalat beépítése szükséges A szett tartalma: A 1 db jobb menetes szár mûanyag rögzítôfejjel B 1 db bal menetes szár mûanyag rögzítôfejjel C 2 db fekete mûanyag vagy alumínium takaró a menetes szárakhoz D 1 db 34 mm magas állítóanya E 1 db mûanyag takaró az állító anyára Art 0015/20 alumínium A A B Art 0016/20 fekete mûanyag B B B-B A-A

49 Függesztôelemek Konyhaszekrény függesztô méret: x 48 x 18 mm 3 irányban állítható mélységben: 10 mm magasságban: 15 mm teherbírás: max 65 kg fehér barna jobbos Konyhaszekrény függesztô méret: 148 x 53 x 19 mm 3 irányban állítható mélységben: 10 mm magasságban: 12 mm teherbírás: max. 65 kg A függesztôt a hátfal mögé kell beszerelni. jobbos (Dx) balos (Sx) Beépítési variációk: 810. Takarósapka a 816-os függesztôhöz anyag: mûanyag méret: ø3 mm furat: ø35 mm fehér barna nikkel

50 .52 Függesztôelemek 85 /108 Konyhaszekrény függesztô sín anyag: horganyzott acél teherbírás: max 150 kg L= 108 mm /60 Konyhaszekrény függesztô sín anyag: horganyzott acél teherbírás: max 150 kg L= 60 mm /115 Konyhaszekrény függesztô sín anyag: horganyzott acél teherbírás: max. 150 kg L= 115 mm /2000 Törhetô konyhaszekrény függesztô sín anyag: horganyzott acél teherbírás: max. 18 kg L= 2000 mm Konyhaszekrény függesztô méret: 56 x 35 x 35 mm teherbírás: max. 40 kg A szett tartalma: 1 db függesztô az állítólemezzel 1 db takarólap 1 db hlf. csavar 1 db mûanyag dübel 2 db rögzítôcsavar fehér barna A szett hlf. csavar és mûanyag dübel nélkül: fehér barna

51 15 Függesztôelemek, sarokmerevítôk mm 10 mm Konyhaszekrény függesztô méret: x 48 x 18 mm 3 irányban állítható mélységben: 10 mm magasságban: 15 mm teherbírás: max. 60 kg a szett tartalma: 2 db függesztô, 2 db sín fehér: barna: ±5 23 ± Konyhaszekrény függesztô méret: 50 x 35 x 45 mm teherbírás: max. 40 kg a szett tartalma: 1 db függesztô az állítólemezzel 1 db takarólap C32 Excenteres konyhaszekrény függesztô méret: 31 x 3 x 48 mm anyag: acél teherbírás: max. 40 kg R11 Sarokvas méret: 30 x 30 mm anyag: acél R10 Sarokvas méret: 20 x 20 mm anyag: acél Sarokmerevítô méret: 1 x 1 x 32 mm anyag: mûanyag szín: törtfehér

52 .54 Fiókcsúszók AL 102, AL1800 AL 102 Önbehúzós fiókcsúszó szín: krémfehér (RAL9001) teherbírás: 30 kg hosszúság 250 mm mm mm mm mm mm mm AL 1800 Önbehúzós fiókcsúszó szín: krémfehér (RAL9001) teherbírás: 35 kg hosszúság 600 mm mm ART 4500 ART 4500 Önbehúzós fiókcsúszó szín: fehér, barna, ezüst, fekete teherbírás: 25 kg hosszúság (mm) fehér barna ezüst fekete ip.* ip.* ip.* *: ipari kiszerelés (100 garn./doboz) önbehúzó fiókcsúszó teherbírás: 25 kg szín: fehér barna 250 mm mm mm mm mm mm mm mm

53 Fiókcsúszók, fém fiókoldalak.55 Az összeszerelés folyamata: helyes pozíció helytelen pozíció Fiókkáva szélesség=kbm-25mm Korpusz belméret (KBM) AL 5300 Teljesen kihúzható fiókcsúszó szín: krémfehér (RAL9001) teherbírás: 50 kg hosszúság 250 mm mm mm mm mm mm mm mm mm mm mm mm AL 9003 INTEGRA TOP Fém fiókoldal, fém klippel a sütô alatti fiókokhoz szín: fehér (RAL9010) fiókoldal magasság: 53 mm teherbírás: 30 kg hosszúság: 500 mm az elôlap függôleges irányú állíthatósága ± 2mm Fiókfenék szélessége: Korpusz belméret - 31 mm Klip 9005.L balos: Klip 9005.R jobbos: AL 9103 INTEGRA TOP Slide-on Fém fiókoldal, fém klippel szín: fehér (RAL9010) fiókoldal magasság: 85 mm teherbírás: 30 kg Az elôlap függôleges irányú állíthatósága: ±2 mm. Fiókfenék szélesség: L= korpusz belméret - 31 mm hosszúság 25 mm mm mm mm mm mm

54 .56 Fém fiókoldalak AL 9602 INTEGRA ECO Fit-on Fém fiókoldal, mûanyag klippel szín: fehér (RAL9010) fiókoldal magasság: 85 mm teherbírás: 30 kg Az elôlap függôleges irányú állíthatósága: ±2 mm. Fiókfenék szélesség: L= korpusz belméret - 31 mm hosszúság 25 mm mm mm mm mm mm AL 3500 oldalmagasító rúd felfogatókkal együtt szettben, raktárkészletrôl rendelhetô méret: 450 mm méret: 500 mm ART 2400 Fém fiókoldal szín: krémfehér (RAL9001) fiókoldal magasság: 86 mm teherbírás: 35 kg Az elôlap függôleges irányú állíthatósága: ±2 mm. Fiókfenék szélesség: L= korpusz belméret - 32 mm hosszúság 450 mm mm mm Hátlap Elôlap ART 2300 Fém fiókoldal, fém klippel szín: krémfehér (RAL9001) fiókoldal magasság: 86 mm teherbírás: 35 kg Az elôlap függôleges irányú állíthatósága: ±2 mm. Fiókfenék szélesség: L= korpusz belméret - 32 mm hosszúság 25 mm mm mm mm mm mm Hátlap Elôlap

55 Fém fiókoldalak.5 Art 2000 fém fiókoldal excenteresen állítható elôlaptartóval szín: krémfehér fiókoldal magasság: 86 mm teherbírás: 35 kg 25 mm mm mm mm mm mm ART 3000 Fém fiókoldal, fém klippel szín: krémfehér (RAL9001) fiókoldal magasság: 120 mm teherbírás: 35 kg Az elôlap függôleges irányú állíthatósága: ±2 mm. Fiókfenék szélesség: L= korpusz belméret - 32 mm hosszúság 450 mm mm Hátlap Elôlap ART 3500 Fém fiókoldal fém klippel szín: krémfehér (RAL9001) Fiókoldal magassága: 150 mm teherbírás: 35 kg Az elôlap függôleges irányú állíthatósága: ±2mm Fiókfenék szélesség: L= korpusz belméret - 32 mm hosszúság: 450 mm mm

56 64.58 Oldalmagasító rúd, szerelôsablonok, fém fiókoldalak ART 9000 Oldalmagasító rúd szett szín: krémfehér (RAL9001) méret: ø12 mm méret 450 mm mm mm AL 2115 Szerelôsablon az AL típusú fiókcsúszókhoz anyag: mûanyag ART M45 Szerelôsablon az ART típusú fiókcsúszókhoz anyag: mûanyag fém fiókoldal szín: fehér teherbírás: 25 kg min. 24 min. 96 L Max. 25 Kg 16,5 15, Hátlap Elôlap H=86 20 mm mm mm mm mm mm mm min. 24 min. 130 L Max. 25 Kg H= mm mm mm mm ,5 15,5 Hátlap Elôlap min. 24 min. 160 L Max. 25 Kg H= mm mm mm mm ,5 15,5 Hátlap Elôlap
