11. fejezet. Tolóajtó vasalatok, bútorredőnyök

Átírás

1 11. fejezet Tolóajtó vasalatok, bútorredőnyök

2 11.2 n Tartalomjegyzék 11. Gardrób tolóajtók bútorlaphoz Gardrób tolóajtók keretes rendszerhez Korpuszban futó tolóajtók bútorlaphoz Korpuszban futó tolóajtók üvegajtóhoz 11.0 Korpusz előtt futó tolóajtók 11.2 Függőleges harmonikaajtó rendszer 11.7 Beltéri térelválasztó fa tolóajtók Beltéri térelválasztó üveg tolóajtó Ellenhúzó vasalat ajtólapokhoz 11.4 Rejtett térelválasztó fa tolóajtó Redőny rendszerek Útmutató A termék jelölése: nterméknév Cikkszám jelölése: Honlapunkon megtalálhatók a termékekhez kapcsolódó vásárlói tájékoztatók: Figyelem! A gyártók folyamatos termékfejlesztése következtében termékeink kismértékben módosulhatnak a katalógusban megjelenthez képest. A termékek nem szakszerű beszereléséből adódó károkért felelősséget nem vállalunk. Amennyiben a katalógusban látható színek, színminták és a termékek valódi színe esetében némi eltérés tapasztalható, ez a nyomdai technológia és az alkalmazott anyagok jellegéből adódhat. Az esetleges nyomdai hibákért felelősséget nem vállalunk! Jelmagyarázat: Legkedvezőbb ár Kínálatunk legolcsóbb terméke az adott kategóriában. Kiváló ár-érték arány Kedvező árfekvésű, jó minőséget képviselő termék. Felső vezetésű szerkezet Alsó vezetésű szerkezet 18 Ajtólap vastagság (mm) 50 A szerkezet maximális teherbírása () Állíthatósági érték (mm)

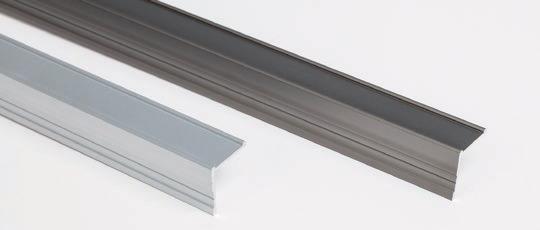

3 n Cosmo tolóajtó rendszer 18 mm vastag ajtólapokhoz 5 A mm-es furatokat, a sín belső oldalán, peremezni kell 7 mm-esre Ajtó betét: 12 mm-es laminált bútorlap + 4 mm-es tükör kizárólag UNI fogantyúprofil esetén Ajtó betét: 18 mm-es laminált bútorlap mm-es furat n Board alsó golyóscsapágyas görgő szett A Cosmo rendszerhez is alkalmazható. 2 db alsó golyóscsapágyas görgő csavarok imbuszkulcs n Board felső golyóscsapágyas görgő szett A Cosmo rendszerhez is alkalmazható. 2 db felső golyóscsapágyas görgő csavarok n Cosmo alsó és felső golyóscsapágyas görgő szett 2 2 db alsó golyóscsapágyas görgő 2 db felső golyóscsapágyas görgő imbuszkulcs Honlapunkon megtalálható a termékekhez kapcsolódó szerelési videó: 11.

4 11.4 ncosmo tolóajtó rendszer 18 mm vastag ajtólapokhoz ncosmo fogantyúprofil rendelhető: m-es szálban szín cikkszám alumínium pezsgő nuni fogantyúprofil rendelhető: 2,7 m-es szálban Alkalmazható 18 és 16 mm-es lapokhoz, valamint 4 mm-es üveg és 12 mm-es bútorlap kombinációjához. szín cikkszám alumínium pezsgő nfiona fogantyúprofil rendelhető: 2,7 m-es szálban szín cikkszám alumínium pezsgő

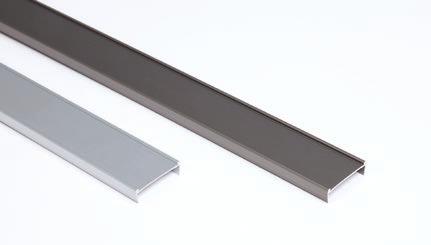

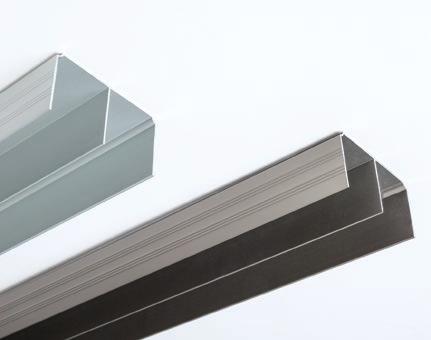

5 11.5 ncosmo tolóajtó rendszer 18 mm vastag ajtólapokhoz 4 nporfogó kefe fogantyúprofilhoz rendelhető: fm megnevezés Behúzható (Cosmo, Uni) Öntapadós (Fiona) Öntapadós (Cosmo, Fiona, Uni) méret (mm) néllezáró U profil Tolóajtók szerelésénél a 18 mm vastag lapok élének esztétikus és rendszerbe illő lezárásához kínáljuk az U -profilt. rendelhető: m-es szálban szín cikkszám alumínium pezsgő nlezáró L profil cikkszám 4,8 x ,8 x ,7 x Ajtóbetétek alsó lezárásához. rendelhető: m-es szálban szín cikkszám alumínium pezsgő nelválasztó T profil 18 mm vastag betétanyagok határolásához rendelhető: m-es szálban szín cikkszám alumínium pezsgő ncsv 40 Elválasztó H profil rendelhető: m-es szálban szín: ezüst alumínium ,

6 11.6 ncosmo tolóajtó rendszer 18 mm vastag ajtólapokhoz 5 ncleft felső sín rendelhető: szálban szín hossz: 2 m hossz: m hossz: 4 m alu pezsgő ncleft alsó sín Cosmo rendszernél az ajtó függőleges állásához a Cleft alsó sín homlokát 22mm-el kell visszaállítani a Cleft felső sín homloksíkjához képest. rendelhető: szálban szín hossz: 2 m hossz: m hossz: 4 m alu pezsgő ntakaróléc - Cleft alsó sínhez rendelhető: szálban szín hossz: m hossz: 4 m alu pezsgő nstopper A Cleft és Smart alsó sínhez. Az elmozduló ajtószárnyat lehet adott helyzetben pozícionálni. Beszerelése a sín lecsavarozása előtt lehetséges. rendelés: db

7 11.7 ncosmo tolóajtó rendszer 18 mm vastag ajtólapokhoz 60 ncsillapító szett A csillapító szett alkalmazása esetén a stoppert nem kell alkalmazni. Figyelem! A rendszer alkalmazása esetén az ajtólapok magasságát 15 mm-el kisebbre kell venni! 1 db csillapító (az ajtólap felső élére kell a mellékelt csavarral rögzítetni) db beakasztó (a felső sínbe kell rögzítetni) teherbírás () anyag cikkszám 25 műanyag műanyag fém-műanyag aktivátor aktivátor Lw=X+87 X X Lw=X Ajtó- és betétméretek kiszámítása Cosmo tolóajtó rendszernél 78 ± B Ajtólapok száma Fogantyúprofil C (ajtólap áttakarás) D (ajtó szélesség) E (betét szélesség) 78 2 COSMO ((B-1)x2)-4 (A+C)/B D-8,5 UNI ((B-1)x6)-4 (A+C)/B D-20 ± FIONA ((B-1)x18)-4 (A+C)/B D-, COSMO (((B-1)x2)-4)/2 (A+2C)/B D-8,5 UNI (((B-1)x6)-4)/2 (A+2C)/B D-20 X=H-0* H FIONA (((B-1)x18)-4)/2 (A+2C)/B D-,5 COSMO (((B-2)x2)-4)/2 (A+2C)/B D-8,5 4 UNI (((B-2)x6)-4)/2 (A+2C)/B D-20 FIONA (((B-2)x18)-4)/2 (A+2C)/B D-,5 X=H-0* Azonos ajtólap szélesség esetén! A: Korpusz vagy falnyílás belméret szélesség H C ± H: Korpusz vagy falnyílás belméret magasság X: Ajtólap magasság C C D 22 9 *Figyelem! A csillapító alkalmazása esetén az ajtólapok magasságát 15 mm-el kisebbre kell venni! ± C D C 49 D

8 11.8 nboard tolóajtó rendszer 18 mm vastag ajtólapokhoz nboard alsó golyóscsapágyas görgő szett 2 db alsó golyóscsapágyas görgő csavarok imbuszkulcs nboard felső golyóscsapágyas görgő szett 2 db felső golyóscsapágyas görgő csavarok imbuszkulcs

9 11.9 nboard tolóajtó rendszer 18 mm vastag ajtólapokhoz 1 1 nstrong fogantyúprofil Board tolóajtó rendszerekhez rendelhető: 2,65 m-es szálban szín: eloxált alumínium nlider fogantyúprofil Board tolóajtó rendszerekhez rendelhető: 2,65 m-es szálban szín: eloxált alumínium nefekt fogantyúprofil Board tolóajtó rendszerekhez rendelhető: 2,65 m-es szálban szín: eloxált alumínium nlux+ fogantyúprofil Board tolóajtó rendszerekhez rendelhető: 2,65 m-es szálban szín: eloxált alumínium Lider Strong Efekt Lux+ nporfogó kefe Strong, Lider, Efekt és Lux+ fogantyúprofilokhoz rendelhető: fm 4,8 x 4 14,5 x 4 4,8 x 4 4,8 x 4 6,7 x 1 6,7 x 1 6,7 x 1 6,7 x 1 megnevezés méret (mm) cikkszám behúzható (Lider, Lux+) 4,8 x behúzható (Strong) 14,5 x öntapadós (Efekt) 4,8 x öntapadós (Strong, Lider, Efekt, Lux+) 6,7 x

10 11.10 nboard tolóajtó rendszer 18 mm vastag ajtólapokhoz 5 X n Board éllezáró U profil Board tolóajtó rendszerekhez. Tolóajtók szerelésénél a 18 mm vastag lapok élének esztétikus és rendszerbe illő lezárásához kínáljuk az U-profilt. rendelhető: m-es szálban szín: eloxált alumínium n Board éllezáró L profil Board tolóajtó rendszerekhez Ajtóbetétek alsó lezárásához. rendelhető: 2,65 m-es szálban eloxált alumínium típus kivágási méret (x) Strong 42 Lider 55 Efekt 5 Lux nboard éllezáró T profil Board tolóajtó rendszerekhez Betétanyagok határolásához rendelhető: 2,65 m-es szálban szín: eloxált alumínium nboard elválasztó H profil Board tolóajtó rendszerekhez Betétanyagok határolásához rendelhető: 2,65 m-es szálban szín: eloxált alumínium nüvegrögzítő clip Board és Frame tolóajtó rendszerekhez 4 mm betétanyagok rögzítésére fogantyú- és H profilokhoz. A klipeket 150 mm-enként kell elhelyezni. rendelés: db anyag: műanyag Biztonsági okokból az üveg és tükör betétek hátsó felületére kötelező biztonsági fóliát ragasztani!

11 11.11 nboard tolóajtó rendszer 18 mm vastag ajtólapokhoz 2 11 nfelső dupla sín Board és Frame tolóajtó rendszerekhez rendelhető: szálban szín: eloxált alumínium hossz (m) cikkszám 1, , nfelső szimpla sín Board és Frame tolóajtó rendszerekhez rendelhető: szálban szín: eloxált alumínium hossz (m) cikkszám 1, , nalsó dupla sín Board és Frame tolóajtó rendszerekhez rendelhető: szálban szín: eloxált alumínium hossz (m) cikkszám 1, , nalsó takaróléc Dupla alsó sínhez Board és Frame tolóajtó rendszerekhez rendelhető: szálban szín: eloxált alumínium hossz (m) cikkszám 1, , nalsó szimpla sín Board és Frame tolóajtó rendszerekhez rendelhető: szálban szín: eloxált alumínium hossz (m) cikkszám 1, , nstopper Alsó dupla és szimpla sínekhez. Az elmozduló ajtószárnyat lehet adott helyzetben pozícionálni. Beszerelése a sín lecsavarozása előtt lehetséges. rendelés: db

12 11.12 nboard tolóajtó rendszer 18 mm vastag ajtólapokhoz 150 ncsillapító szett Board tolóajtó rendszerhez. A csillapító szett alkalmazása esetén a stoppert nem kell alkalmazni. 1 db csillapító (az ajtólap felső élére kell a mellékelt csavarral rögzítetni) 1 db egyes felső golyóscsapágyas görgő 1 db beakasztó (a Board felső sínbe kell belehúzni, majd a mellékelt csavarral rögzítetni teherbírás () cikkszám Ajtó- és betétméretek kiszámítása Board tolóajtó rendszernél 75 ± B Ajtólapok száma Fogantyúprofil C (ajtólap áttakarás) D (ajtó szélesség) E (betét szélesség) STRONG 28 (A+C)/B D-55 2 LIDER 0 (A+C)/B D-28 EFEKT 21 (A+C)/B D-27 LUX+ 2 (A+C)/B D-45 STRONG 28 (A+2C)/B D-55 X=H-40 H LIDER 0 (A+2C)/B D-28 EFEKT 21 (A+2C)/B D-27 LUX+ 2 (A+2C)/B D-45 STRONG 28 (A+2C)/B D LIDER 0 (A+2C)/B D-28 EFEKT 21 (A+2C)/B D-27 ± 40 C ± D C C C D C D H 28 X=H-40 LUX+ 2 (A+2C)/B D-45 Azonos ajtólap szélesség esetén! A: Korpusz vagy falnyílás belméret szélesség H: Korpusz vagy falnyílás belméret magasság X: Ajtólap magasság

13 11.1 nframe keretes tolóajtó rendszer nframe alsó golyóscsapágyas görgő rendelés: db* *Egy ajtóhoz 2 db alsó görgő kell! 8 1 nframe felső golyóscsapágyas görgő rendelés: db* 2 jobbos balos *Egy ajtóhoz 1db jobbos és 1 db balos felső görgő kell!

14 11.14 nframe keretes tolóajtó rendszer 1 1 nergo fogantyúprofil Frame keretes tolóajtó rendszerekhez rendelhető: 2,65 m-es szálban szín: eloxált alumínium nstylo fogantyúprofil Frame keretes tolóajtó rendszerekhez rendelhető: 2,65 m-es szálban szín: eloxált alumínium nframe felső keret profil Frame keretes tolóajtó rendszerekhez rendelhető: 2,65 m-es szálban szín: eloxált alumínium ,2 nframe elválasztó H profil Frame keretes tolóajtó rendszerekhez Betétanyagok határolásához rendelhető: 2,65 m-es szálban szín: eloxált alumínium nframe alsó keret profil Frame keretes tolóajtó rendszerekhez Betétanyagok határolásához rendelhető: 2,65 m-es szálban szín: eloxált alumínium

15 11.15 nframe keretes tolóajtó rendszer 2 nfelső dupla sín Frame és Board tolóajtó rendszerekhez rendelhető: szálban szín: eloxált alumínium hossz (m) cikkszám 1, , nfelső szimpla sín Frame és Board tolóajtó rendszerekhez rendelhető: szálban szín: eloxált alumínium hossz (m) cikkszám 1, , nalsó dupla sín Frame és Board tolóajtó rendszerekhez rendelhető: szálban szín: eloxált alumínium hossz (m) cikkszám 1, , nalsó takaróléc Dupla alsó sínhez Frame és Board tolóajtó rendszerekhez rendelhető: szálban szín: eloxált alumínium hossz (m) cikkszám 1, , nalsó szimpla sín Frame és Board tolóajtó rendszerekhez rendelhető: szálban szín: eloxált alumínium hossz (m) cikkszám 1, ,

16 11.16 nframe keretes tolóajtó rendszer Ergo 14,5 x 4 Stilo 14,5 x 4 6,7 x 1 6,7 x 1 nporfogó kefe Ergo és Stilo fogantyúprofilokhoz rendelhető: fm megnevezés méret (mm) cikkszám behúzható 14,5 x öntapadós 6,7 x nkeretösszehúzó csavar rendelés: db nüvegrögzítő clip Board és Frame tolóajtó rendszerekhez 4 mm betétanyagok rögzítésére fogantyú- és H profilokhoz. A klipeket 150 mm-enként kell elhelyezni. rendelés: db anyag: műanyag Biztonsági okokból az üveg és tükör betétek hátsó felületére kötelező biztonsági fóliát ragasztani! nstopper Alsó dupla és szimpla sínekhez. Az elmozduló ajtószárnyat lehet adott helyzetben pozícionálni. Beszerelése a sín lecsavarozása előtt lehetséges. rendelés: db

17 11.17 nframe keretes tolóajtó rendszer 180 ncsillapító szett Frame tolóajtó rendszerhez. A csillapító szett alkalmazása esetén a stoppert nem kell alkalmazni. 1 db csillapító (az ajtólap felső élére kell rögzíteni) 1 db egyes felső golyóscsapágyas görgő 1 db dupla felső golyóscsapágyas görgő 1 db beakasztó (a Board felső sínbe kell belehúzni, majd a mellékelt csavarral rögzíteni) teherbírás () jobbos balos Ajtó- és betétméretek kiszámítása Frame tolóajtó rendszernél 75 ± B Ajtólapok száma Fogantyúprofil C (ajtólap áttakarás) D (ajtó szélesség) E (betét szélesség) Vízszintes profil hossz 2 4 ERGO 0 (A+C)/B D-7,5 D-57,5 STILO 4 (A+C)/B D-24,5 D-44,5 C C ERGO 0 (A+2C)/B D-7,5 D-57,5 STILO 4 (A+2C)/B D-24,5 D-44,5 C ERGO 0 (A+2C)/B D-7,5 D-57,5 STILO 4 D (A+2C)/B D-24,5 D-44,5 D X=H-40 M=X-67 H 75 C Azonos ajtólap szélesség esetén! A: Korpusz vagy falnyílás belméret szélesség D C 40 C D ± C C D C D C H 28 X=H-40 ± H: Korpusz vagy falnyílás belméret magasság X: Ajtólap magasság

18 11.18 nsmart tolóajtó rendszer B J 1 nsmart tolóajtó szerelvény szett db Smart alsó golyóscsapágyas görgő 2 db Smart felső golyóscsapágyas görgő, feszítőrugóval nsmart alsó és felső sín rendelhető: m-es szálban szín cikkszám alu pezsgő A cikkszámú stopper itt is alkalmazható nlencsefejű csavar Smart tolóajtó sínhez méret: 2,5 x 18 mm A 18-as foganytú profil rendszerek a Smart és Mini tolóajtós szerelvényekhez is alkalmazhatók , D 2,5 78 X=H-1 H = MAX ,5 2 H: Korpusz vagy falnyílás belméret magasság X: Ajtólap magasság MIN 2

19 11.19 nmini tolóajtó rendszer 6, nmini tolóajtó szerelvény szett 2 db Mini alsó golyóscsapágyas görgő 2 db Mini felső golyóscsapágyas görgő, feszítőrugóval D 2,5 78 X=H-1 H = MAX nmini alsó és felső sín rendelhető: m-es szálban szín: alumínium ,5 MIN 2 H: Korpusz vagy falnyílás belméret magasság X: Ajtólap magasság 18,5 6,

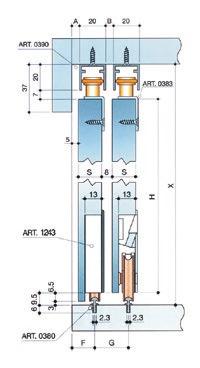

20 11.20 n00 A és 00 B tolóajtó rendszer A= S-12 B= S-12 C= S-1 D= S+8 H= X-8 n00 A - Tolóajtó szett bútorajtókhoz 2 db 8-as felső vezető (jobbos-balos) 2 db 91-es ütközésgátló 2 db 92-es kiemelés gátló 2 db 86-os alsó golyóscsapágyas görgő Egy szett egy tolóajtóhoz szükséges elemeket tartalmaz! A= S-12 B= S-12 C= S-1 D= S+8 H= H= X-6,5 n00 B - Tolóajtó szett bútorajtókhoz 2 db 8-as felső vezető (jobbos-balos) 2 db 91-es ütközésgátló 2 db 92-es kiemelés gátló 2 db 124-as alsó állítható, csapágyazott műanyag görgő Egy szett egy tolóajtóhoz szükséges elemeket tartalmaz! Kiegészítők a 00-as típushoz rendelhető: szálban Biztosító csap, szereléskor el kell távolítani! Anyag - hossz Alsó bemarható sín Tolóajtó sín típus 00 - Alsó csavarozható sín 90 - Felső szimpla sín Alu - 2 fm Alu - fm Alu - 4 fm

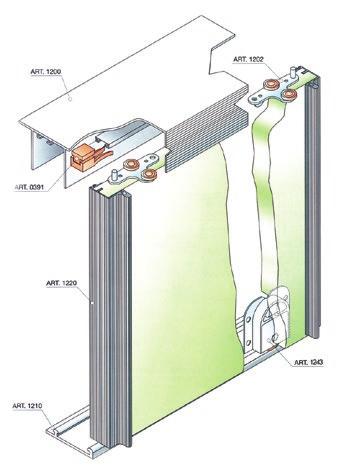

21 11.21 n1200 tolóajtó rendszer n Tolóajtó szett bútor- és beltéri ajtókhoz 2 db 1202-es felső vezető (jobbos-balos) 2 db 124-as alsó állítható, csapágyazott műanyag görgő 2 db 91-es ütközésgátló Egy szett egy tolóajtóhoz szükséges elemeket tartalmaz! Biztosító csap, szereléskor el kell távolítani! Az 1200-as típushoz tartozó kiegészítők n111-es hézagpótló gumi profil rendelhető: m-es szálban szín: fekete n68-as porfogó kefe rendelhető: fm n 1200-as felső tolóajtó sín rendelhető: m-es szálban szín: alumínium n 1210-es alsó sín rendelhető: m-es szálban szín: alumínium n1220-as fogantyúprofil rendelhető: m-es szálban szín: alumínium

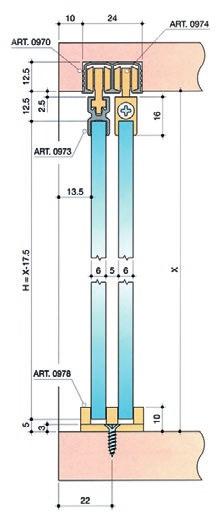

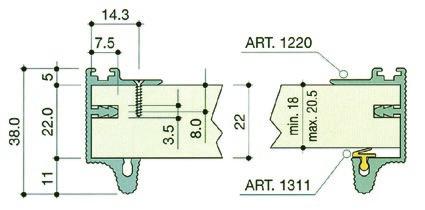

22 11.22 nsl excenteres és 900 üveg tolóajtó rendszer H= max 1000 X= H nsl Excenteresen állítható műanyag tolóajtó szerelvény bútorajtókhoz Az ajtó betét magassága: korpusz belméret -8 mm szín: barna 2 db SL02 felső vezető 2 db SL0 állítható alsó görgő Egy tolóajtóhoz 1 szett szükséges ø 0 mm L: 9 mm i: 8 mm SL04 vezetősín SL típusú rendszerhez rendelhető: m-es szálban 2 szín cikkszám barna fekete fehér n900 Tolóajtó szerelvény, 6 mm-es üvegajtókhoz 4 db 974-es felső műanyag görgő 4 db 956-os ütközésgátló 1 db 978-as alsó vezető 4 db csavar Az üveg jó minőségű pillanatragasztóval ragasztható! A 900-as típushoz tartozó kiegészítők rendelhető: szálban 970 felső tolóajtó sín 97 üvegbefogó profil Alu 2 fm Alu fm Pillanatragasztó ezen az oldalon található: 18.6

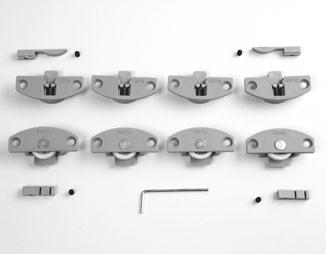

23 11.2 nav40 tolóajtó rendszer nav40 Tolóajtó szett alumínium keretekhez és lapszerkezetű ajtókhoz is alkalmazható 4 db alsó görgő 4 db felső rugós vezető 2 db alsó stopper 2 db felső stopper Alumínium keretprofilok ezen az oldalon találhatók: Ø0 7,5 18,5 19,5 Kimarás 7,1 14 6,5 nbemarható felső sín rendelhető: m-es szálban szín: alumínium ,5 nbemarható alsó sín rendelhető: m-es szálban szín: alumínium Beépítés - oldalnézeti rajz

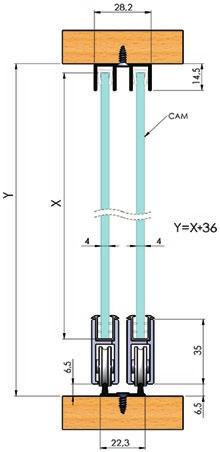

24 n GV40 tolóajtó rendszer n GV40 Tolóajtó szett db alsó görgő 4 db végzáró ,5 n Dupla felső sín 28,2 rendelhető: m-es szálban szín: alumínium n Dupla alsó sín 22, 17,5 rendelhető: m-es szálban szín: alumínium , n Alsó üvegtartó sín rendelhető: m-es szálban szín: alumínium ,9 n Alsó üvegtartó profil rendelhető: m-es szálban anyag: műanyag Beépítés - oldalnézeti rajz 9,5 n Felső csúszó profil 7,5 rendelhető: m-es szálban anyag: műanyag 8,

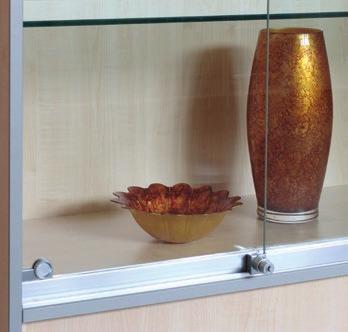

25 11.25 n60 tolóajtó rendszer 6 mm-es üveghez 6 25 nalsó sín üvegvasalathoz rendelhető: 5 m-es szálban szín: alumínium nüvegtartó sín üvegvasalathoz rendelhető: 5 m-es szálban szín: alumínium nalsó görgő rendelhető: db szín: nikkelezett nfelső megvezető rendelhető: db anyag: műanyag hossz: 8,5 mm nfelső sín üvegvasalathoz rendelhető: 5 m-es szálban szín: alumínium nszorító profil 6 mm vastag üveghez rendelhető: fm-ben anyag: szilikon nnyitott végzáró rendelhető: db szín: fényes alumínium nzárt végzáró rendelhető: db szín: fényes alumínium nfogantyú üvegvasalathoz rendelhető: párban szín: fényes alumínium

26 11.26 n60 tolóajtó rendszer 6 mm-es üveghez A = korpusz magassági belméret X = korpusz szélességi belméret T = az ajtók száma B = átfedés az üvegek között Alsó- és felső vezetősínek hossza: X-1 mm Az ajtók mérete: magassága: H = A-28 mm szélessége: C= Üvegtartó sín hossza: D = C-5 mm X + (B+5) x (T-1) T Az üveg mérete: magassága: H-2 mm szélessége: D-1 mm Az ajtók méreteinek a görgők teherbírása szab határt, amely ajtónként 25. Így 6 mm vastag üvegből max m 2 nagyságú ajtót lehet készíteni. nzár üvegvasalathoz rendelhető: db szín: fényes alumínium különböző kulcsos egyforma kulcsos B = átfedés az üvegek között furat pozíciója: E = B+11 mm furat átmérője: G = ø 6 mm görgők távolsága a profil szélétől: K = 50 mm

27 11.27 nrv0 hátsó megvezetésű tolóajtó rendszer 18 0 nrv0 Hátsó megvezetésű tolóajtó 4 db elöl futó golyóscsapágyas görgő (az alsó és a felső azonos) 4 db hátul futó golyóscsapágyas görgő (az alsó és a felső azonos) 4 db végálláshatároló (az alsó és a felső azonos) nrv0 Dupla alsó-felső sín rendelhető: m-es szálban szín: alumínium RV0 beépítés - oldalnézeti rajz 6,7 6,9

28 11.28 nrv80 hátsó megvezetésű tolóajtó rendszer nvasalat szett elöl futó ajtóhoz 2 db felső golyóscsapágyas görgő 2 db alsó golyóscsapágyas görgő 2 db felső végálláshatároló és stopper 2 db alsó végálláshatároló nvasalat szett hátul futó ajtóhoz 2 db felső golyóscsapágyas görgő 2 db alsó golyóscsapágyas görgő 2 db felső végálláshatároló és stopper 2 db alsó végálláshatároló Beépítés - oldalnézeti rajz 12 4,5 ndupla felső sín porfogó kefével rendelhető: m-es szálban szín: alumínium ,5 ndupla alsó sín rendelhető: m-es szálban szín: alumínium ntolóajtó csillapító rendszer Ø5 50 X 7 2db csillapító (a szekrénytest tetőlapjának felső lapjára kell szerelni) 1db beakasztó az elöl futó ajtóhoz 1db beakasztó a hátul futó ajtóhoz Elöl futó ajtónál: X=6 mm Hátul futó ajtónál: X=59,5 mm A vasalat alkalmazása estén az ajtók egymáshoz viszonyított helyzete - jobbos és balos - nem felcserélhető, mivel a beakasztók megakadályozzák az ajtószárnyak egymás mögötti teljes elhaladását.

29 11.29 nbeltéri harmonika ajtók

30 11.0 nharmonic függőleges harmonika tolóajtó rendszer A vasalat 18 mm vastag ajtólapokhoz alkalmazható. Az ajtólapok nem kerülnek rögzítésre a szerkénytesthez, hanem a sínben szabadon mozgathatók. A szekrénytest tető- és fenéklapja ráütődő és közézáródó is lehet, de az oldalaknak mindkét esetben az ajtólapok külső síkjáig kell érnie, mivel ezek akadályozzák meg, hogy a vasalat oldal irányba túlfusson nharmonic függőleges harmonika tolóajtó vasalat szett Teherbírás 50 (a két ajtó együttes maximális súlya) Maximális ajtóméret: 1,2 x 2,7 m (a két ajtó együttes maximális mérete) 2 db felső vezető 2 db alsó vezető db összekötő zsanér

31 11.1 nharmonic függőleges harmonika tolóajtó rendszer 1 2 Korpusz előtt futó kivitel Korpuszban futó kivitel nfelső sín Harmonic függőleges harmonika tolóajtó rendszerekhez rendelhető: 2,65 m-es szálban szín: eloxált alumínium nalsó sín Harmonic függőleges harmonika tolóajtó rendszerekhez rendelhető: 2,65 m-es szálban szín: eloxált alumínium B: felső sín visszaállás a korpusz elejétől A: alsó sín visszaállása a korpusz elejétől tb: ajtólap vastagság c: ajtólap és korpusz közti hézag c: ajtólap és korpusz közti hézag zt: tető alapanyag vastagság zb: fenék alapanyag vastagság Működési hézagok (c) korpuszban futó kivitel esetén Helyigény nyitott állapotban mm mm mm mm 190

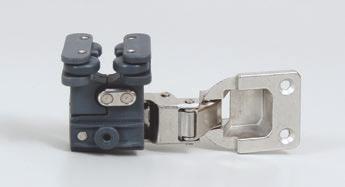

32 11.2 nfüggőleges harmonika tolóajtó vasalások nf1cxe9 Csuklópánt két ajtó közé méret: 50 x 45 mm A csavarfuratok átmérője: 6,5 mm nf1pxay Ajtóvezető Második ajtóra nf1c169 Ajtóvezető pánt Második ajtóra ± Ajánlott kivetőpánt ezen az oldalon található: 9.22 nf1pvay Ajtóvezető alumínium keretekhez Második ajtóra nf1cz69 Ajtóvezető pánt keskeny alumínium keretekhez Második ajtóra (FA 01) nf1ca69 Ajtóvezető pánt széles alumínium keretekhez (40-50 mm) Második ajtóra (FA 0, FA 06)

33 n Függőleges harmonika tolóajtó vasalások n Tolóajtó vezető sín méret: 1180 x 20 x 16 mm anyag: műanyag facsavarral szerelhető megnevezés F1GFA1 F1GFA szín fehér fekete cikkszám n F1SBAY Öntapadós védőprofil szín: áttetsző rendelhető: fm X A harmonika tolóajtó vasalat szerelése: X=7mm (lapszerkezetű második ajtó esetén) X=6mm (alumínium szerkezetű második ajtó esetén) Az ábrán az az eset látható, amikor a két ajtó közé F1SBAY öntapadós védőprofilt helyezünk. Ezen védőprofil elhagyása esetén a két ajtó közti távolságot 1 mm-re lehet csökkenteni. Az első ajtót (ábrán baloldalt) a szekénytestre bármely kínálatunkban szereplő, önzáró kivetőpánttal fel lehet pántolni. 11.

34 11.4 nfüggőleges harmonika tolóajtó vasalások nfds-ht P Ajtóvezető pánt ajtóvezetővel Második ajtóra nfds-ht CSP Csuklópánt Két ajtó közé csavarfuratok átmérője: 6,5 mm nfds-ht S Tolóajtó vezető sín hossz: 1200 mm anyag: alumínium Ajánlott kivetőpánt ezen az oldalon található: 9.45

35 11.5 nbeltéri térelválasztó ajtók

36 11.6 n100 A és 100 B tolóajtó rendszer n100 A - Tolóajtó szett beltéri ajtókhoz 2 db 111-es felső görgő 2 db 11-as ütközésgátló 1 db 106-os alsó vezető 1 db 229-es szerelőkulcs 4 db 114-es állítható függesztő 2 db talp a görgőhöz 2 db műanyag rögzítő 4 db csavar 4 db anyacsavar Egy szett egy tolóajtóhoz szükséges elemeket tartalmaz! n100 B - Tolóajtó szerelvény beltéri ajtókhoz 2 db 112-es felső görgő 2 db 11-as ütközésgátló 1 db 106-os alsó vezető 1 db 229-es szerelőkulcs 4 db 114-es állítható függesztő 2 db talp a görgőhöz 2 db műanyag rögzítő 4 db csavar 4 db anyacsavar Egy szett egy tolóajtóhoz szükséges elemeket tartalmaz! A (mm) B (mm) Kiegészítők a 100-as típushoz. rendelhető: szálban alu felső vezetősín fm fm fm alu alsó vezetőprofil fm fm

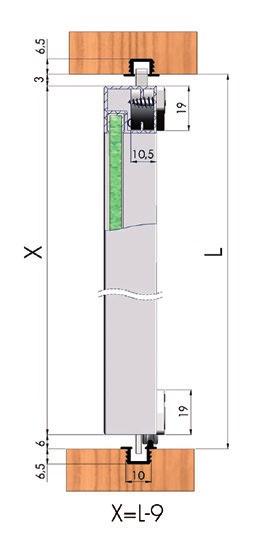

37 11.7 ART / ART ART. 018 ART ART ART ART ART ART.0189.ART ART ART.018 ART.0251 ART.0106 = = 2 / ART Min. 28 mm 12 9 = = H=X-60,5 (ART.0195) H=X-6 (ART.0196) / 2 24 H X n100 Silent Tolóajtó szett beltéri ajtókhoz 2 db 18-as felső csapágyas görgő 2 db hatlapfejű csavar alátétes anyával 2 db fém rögzítőtalp az ajtólap felső élére 1 db 229-es szerelőkulcs 2 db 187-as műanyag véghelyzet fixáló 1 db 106-os alsó ART. műanyag 0195 vezető ART ART ART. 018 ART ART X n100 Silent tolóajtó rendszer ART.014 ART = 27 = ART Csillapító külön rendelhető! max. 80 súlyú ajtólap esetén alkalmazható. 80 X Silent csillapító ezen az oldalon található: Min Max. 40 = = H 9 ART.0251 ART.014 ART.018 = 27 = 20 Min Max. 40 ART ART.0106 = = A külön rendelhető ART. 189 konzolos 12 függesztő csak a 80 teherbírású felső sínnel alkalmazható! A ART.0251 konzolos függesztők maximális távolsága: 00 mm. 20 H B 50 max B A (mm) B (mm) max Min Min. 20 Min. 20 A Min. 20 nalumínium felső vezetősín A rendelhető: szálban típus teherbírás () méret (fm) cikkszám ART ig ART ig nalumínium alsó vezetősín rendelhető: szálban típus méret (fm) cikkszám ART

38 7 X 11.8 n100 Silent Filo tolóajtó rendszer ART / ART ART ART ART.0189 ART. 017 ART ART.0195 ART ART ART.0195 ART ART.017 ART.0251 ART.0106 ART.017 = = 2 / ART Min.40mm = = = 26 = 40mm = = 29.5 / 2-8 H=X-44,5 (ART.0195) - 8mm H=X-47 (ART.0196) - 8mm H ART.0195 X H n100 Silent Filo Tolóajtó szett beltéri ajtókhoz A felső vezetősín és az ajtó éle közötti távolság -8 mm között állítható. 2 db 17-es felső csapágyas görgő 2 db csillagfejű csavar anyával 2 db alumínium rögzítőadapter a görgőkhöz 2 db alumínium rögzítőadapter az ajtólap felső élébe 2 db fekete műanyag határoló az ajtólap felső élébe kerülő alumínium adapterbe 2 db szürke műanyag végzáró az ajtólap felső élébe kerülő alumínium adapterre 1 db 229-es szerelőkulcs 2 db 187-as fekete műanyag véghelyzet fixáló 1 db 106-os alsó fekete műanyag vezető Csillapító külön rendelhető! max. 80 súlyú ajtólap esetén alkalmazható. 80 X Silent csillapító ezen az oldalon található: ART ART ART.0251 teherbírású felső sínnel alkalmazható! A ART.0106 = 26 = 40mm = = A külön rendelhető ART. 189 konzolos függesztő csak a 80 konzolos függesztők maximális távolsága: 00 mm. 1.5 mm 20 H A (mm) B (mm) B max Ø A ART mm 1.5 mm 7 50 max Ø B A 1.5 mm nalumínium felső vezetősín rendelhető: szálban típus teherbírás () méret (fm) cikkszám ART ig ART ig nalumínium alsó vezetősín rendelhető: szálban típus méret (fm) cikkszám ART

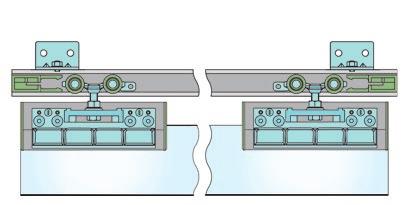

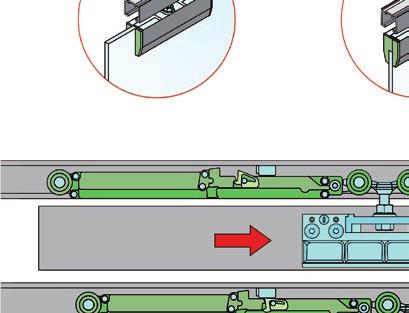

39 n 100 Silent Glass tolóajtó rendszer ART ART n 100 Silent Glass Üveg tolóajtó szett beltéri ajtókhoz 2 / ART. 018V ART.0189 ART db 18V-s felső csapágyas görgő 2 db hatlapfejű csavar alátétes anyával 2-2 db 171-es jobbos és balos üvegrögzítő fém adapter 8 db imbuszfejű metrikus csavar az üvegrögzítő adapterek rögzítéséhez 4 db szilikon üvegrögzítő alátét 4 db 171/1-es alumínium 156 mm-es akaró 8 db csillagfejű metrikus csavar a 171/1-es takaró rögzítéséhez 4-4 db 17-as jobbos és balos végtakaró szürke műanyag 1 db 229-es szerelőkulcs 2 db 187-as műanyag véghelyzet fixáló 1 db 172-es alsó állítható műanyag vezető 29.5 / 2 ART.0195.ART ART.018V 14 ART.0170/1 19 ART.0170/1 ART ART ART.0171 ART mm H H=X-69,5 (ART.0195) H=X-72 (ART.0196) X ART ART Biztonsági okokból az üveg és tükör betétek hátsó felületére kötelező biztonsági fóliát ragasztani! ART Csillapító külön rendelhető! max. 80 súlyú ajtólap esetén alkalmazható A (mm) Silent csillapító ezen az oldalon található: B (mm) B 2 ART ART.0195 max ART.018V ART.0170/1 19 ART.0170 ART.0170/1 Min. 10 A ART.0171 ART.017 n Alumínium felső vezetősín rendelhető: szálban típus teherbírás () ART ig ART ig 7 26 A külön ART.0172 rendelhető ART. 189 konzolos függesztő csak a 80 teherbírású felső sínnel alkalmazható! A konzolos függesztők maximális távolsága: 00 mm. méret (fm) cikkszám

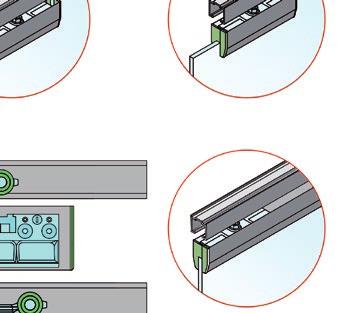

40 11.40 n100 Silent Glass tolóajtó rendszer A tolóajtó üveg felső élének kialakítási lehetőségei. NO OK ART N ART.0171 ART.0170/1 50 ART Állító hernyócsavarok 1/8 Az alsó vezető, az üveglap vastagságához állítható

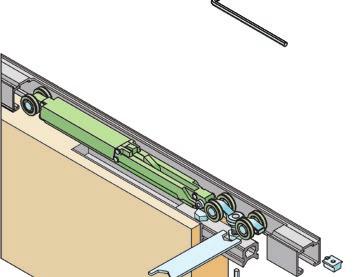

41 11.41 n100 Silent tolóajtó csillapító ART ART ART ART nsilent csillapító 100 Silent, Filo és Glass beltéri tolóajtó szerelvényekhez Egy mechanizmus egy ajtószárny egyirányú csillapítását és önbehúzását biztosítja. 1 db 198-as felső csapágyas görgőre szerelhető gördülő csillapító mechanizmus 1 db imbuszfejű metrikus csavar zárt anyával a mechanizmus rögzítéséhez 1 db 164-es hernyócsavarral rögzíthető beakasztó a felső vezetősínbe ART ART ART Silent beltéri tolóajtó szerelvényhez alkalmazva 1 db csillapító alkalmazása esetén (a csillapítás egyirányú) az ajtólap minimális szélessége 465 mm 2 db csillapító alkalmazása esetén (a csillapítás kétirányú) az ajtólap minimális szélessége 680 mm ART ART ART Max. 55 mm ART. 017 ART (2) 100 Silent Filo beltéri tolóajtó szerelvényhez alkalmazva 1 db csillapító alkalmazása esetén (a csillapítás egyirányú) az ajtólap minimális szélessége 490 mm 2 db csillapító alkalmazása esetén (a csillapítás kétirányú) az ajtólap minimális szélessége 720 mm

42 11.42 n100 Silent tolóajtó csillapító Ellenhúzó vasalat ART ART Silent Glass beltéri üveg tolóajtó szerelvényhez alkalmazva 1 db csillapító alkalmazása esetén (a csillapítás egyirányú) az ajtólap minimális szélessége 525 mm 2 db csillapító alkalmazása esetén (a csillapítás kétirányú) az ajtólap minimális szélessége 70 mm ART ART. 018V ART Ellenhúzó vasalat ajtólap görbülés csökkentésére C A A vasalat növeli az ajtólap merevségét, csökkentheti a görbületét. 750 mm szélességig 1 db, e szélesség felett 2 db vasalat beépítése javasolt. A -1 db jobb menetes szár műanyag rögzítőfejjel B -1 db bal menetes szár műanyag rögzítőfejjel C - 2 db fekete műanyag vagy alumínium takaró a menetes szárakhoz D - 1 db 4 mm magas állítóanya E - 1 db műanyag takaró az állító anyára A-A D E nart 0015/20 alumínium A A C B nart 0016/100 fekete műanyag B B B-B

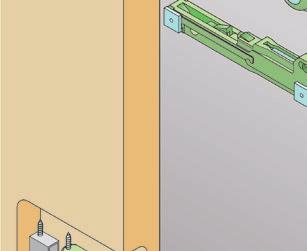

43 11.4 n Hidden rejtett tolóajtó szerelvény n Hidden rejtett tolóajtó szett beltéri ajtókhoz A vasalat alkalmazásával olyan tolóajtó rendszer építhető be a lakásba, irodába, ahol csak az ajtólap látható, a szerelvény rejtve marad. 1db 1805-ös felső csapágyas görgő 1 pár 1898 DX-SX önbehúzó és csillapító adapter szett 1 db 1800-as alumínium felső sín, L=1.150mm 1 pár 01.TT180 műanyag takaró a felső sínhez 2 db 1806-os alsó csapágyazott műanyag görgő 1 db 0251-es alumínium alsó sín, L=1.000mm 2 db 02.PE50Z fém csap a felső görgőhöz 1 db 0106-os alsó, fekete, műanyag vezető Rögzítő csavarok és műanyag tiplik ART ART ART. 01.TT ART DX (80) ART TT SX (80) 02.PE50Z 02.VTSC540Z VTSC4540Z ART ART UXR65 02.VTSC515Z Honlapunkon megtalálható a termékekhez kapcsolódó szerelési videó:

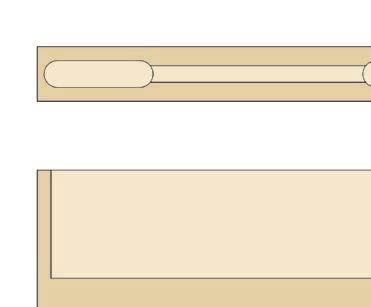

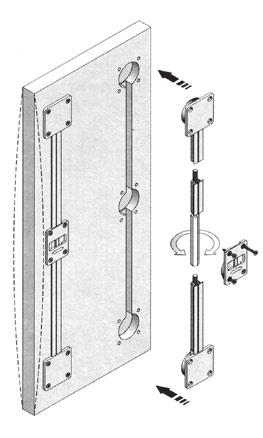

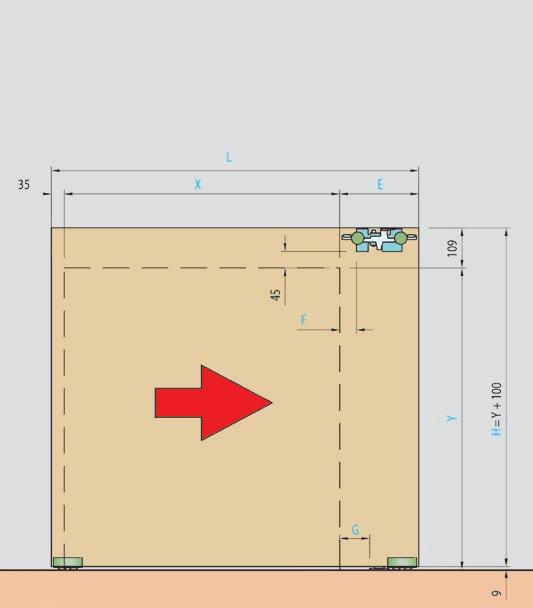

44 11.44 n Hidden rejtett tolóajtó szerelvény W = L - 20 J = L-17 J = L L L (mm) kifutó aljazás zsebmarás L= ajtólap szélesség X+218 X+270 E= az ajtólap falra való rátakarása zárt állapotban F= 1805-ös felső görgő pozíciója 47 55,5 G= 016-os alsó vezető pozíciója 8 91, MURO WALL Ajtólap kialakítási lehetőségek R H 9 H S = Min. S = 40 Min K K Y Y H H PAVIMENTO FLOOR 9 9 S = MS 14 H = Y K = 10+S/2 H = Y + 10 K = 10+S/

45 11.45 nbútorredőnyök

46 11.46 na57 Redőny rendszer, redőnytokos változat na57 Redőnyprofil rendelhető 2,65 m-es szálban anyag: műanyag metál pezsgő na475 Csúszka A57 redőnyprofilhoz, nagyobb redőnyök csúszását könnyíti meg anyag: műanyag rendelhető: párban szín: fehér n1122 Fogantyúprofil A57 redőnyprofilhoz rendelhető 2,6 m-es szálban anyag: műanyag metál pezsgő n2061 Alumínium végzáró profil A57 redőnyprofilhoz rendelhető 2,6 m-es szálban n2062 Csúszka 2061 alumínium végzáró profilhoz anyag: műanyag rendelhető: párban szín: fehér n57t Takaróprofil alumínium végzáró profilhoz rendelhető 2,6 m-es szálban anyag: műanyag 4 metál pezsgő n7964 Rácsavarozható frontsín rácsavarozható rátakarás: 15 mm rendelhető 2,7 m-es szálban anyag: műanyag metál pezsgő

47 11.47 na57 Redőny rendszer, redőnytokos változat n0092 Ütköző rendelés: db anyag: műanyag szín: fekete n7965 Kupak 7964 profilhoz rendelhető: párban metál pezsgő n796 Felső takaró profil rendelhető 2,6 m-es szálban anyag: műanyag metál pezsgő na267 Redőnytok méret: 177x168 mm (magasság x mélység) rendelhető: párban anyag: műanyag szín: fehér n4098 Rugós emelőrendszer rendelés: db rugóhossz: 1400 mm ajánlott rögzítőcsavar: 4 x 60 süllyesztett fejű A redőny maximális mérete: 900 x 1200 mm X = a szekrénytest szélességi belmérete Y = a szekrénytest magassági külmérete A méretre vágott A57 redőnyprofilok száma: (Y-55)/7 mm. A kapott értéket mindig felfelé kell kerekíteni. A profilelemek hosszmérete: A57 redőnyprofil csúszkával: x-1 mm A57 redőnyprofil csúszka nélkül: x-20 mm 1122 fogantyúprofil: x-20 mm 2061 alumínium végzáró: x-44 mm 57T takaróprofil: x-0 mm 796 felső takaróprofil: x-6 mm 7964 frontsín: y-(1 mm x az alkalmazott 7965 kupakok száma) frontsín

48 11.48 n66 Redőny rendszer, redőnytokos változat n66 Redőnyprofil rendelhető: 2,6 m-es szálban anyag: műanyag szín: ezüst n4180 Fogantyúprofil 66 redőnyprofilhoz rendelhető: 2,6 m-es szálban anyag: műanyag szín: ezüst n708 Alumínium végzáró profil 66 redőnyprofilhoz rendelhető: 2,6 m-es szálban szín: ezüst n0702 Takaróprofil 708 alumínium végzáróhoz rendelhető: 2,6 m-es szálban anyag: műanyag szín: ezüst n2062 Csúszka 708 profilhoz rendelhető: párban anyag: műanyag szín: fehér Redőnytokos változat n206 Redőnytok méret: 105 x 78 mm kapacitás: 10 cm rendelhető: párban anyag: műanyag szín: ezüst ajánlott rögzítőcsavar: 4 x 5 D fejű n7964 Rácsavarozható front sín mm vastag bútorlapból készült szekrénytestekhez rátakarás: 15 mm rendelhető: 2,7 m-es szálban anyag: műanyag szín: ezüst ajánlott rögzítőcsavar:,5x16 D fejű
