AVS 44-4 HDMI TM elosztó, 1be/4ki Modell: AVS 44-8 HDMITM elosztó, 1be/8ki Modell: 60816

Átírás

1 AVS 44-2 HDMITM elosztó, 1be/2ki Modell: AVS 44-4 HDMITM elosztó 1be/4ki Modell: AVS 44-8 HDMITM elosztó 1be/8ki Modell: AVS 44-2 HDMITM elosztó, 1be/2ki Modell: AVS 44-4 HDMI TM elosztó, 1be/4ki Modell: AVS 44-8 HDMITM elosztó, 1be/8ki Modell: használati útmutató

2 használati útmutató AVS 44-2 HDMITM elosztó 1be/2ki Modell: AVS 44-4 HDMITM elosztó 1be/4ki Modell: AVS 44-8 HDMITM elosztó 1be/8ki Modell: ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Inbetriebnahme und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Weitergabe des Gerätes an andere Personen übergeben können. Tartalomjegyzék: oldal: 1 Leírás és funkciók 2 2 Rendeltetészerű használat 2 3 Biztonsági tudnivalók 3 4 Szállítás tartalma 3 5 Kezelő szervek 4 6 Előkészítés 4 7 Csatlakozás, üzembe helyezés és kezelés 4 8 Ápolás, karbantartás, tárolás, szállítás 5 9 Problémamegoldás 5 10 Műszaki adatok 6 11 Szavatosság és jótállás 6 12 Általános tudnivalók 6 13 Eltávolítási tudnivalók 7 14 CE megfelelőségi nyilatkozat 7 1 Leírás és funkciók: Bővítse a házi szórakoztató berendezés rendszerét az AVS 44 HDMITM elosztó sorozattal. Az AVS 44 HDMITM elosztók lehetőséget nyújtanak arra, hogy egy forráskészülék (pl.dvd lejátszó, stb.) jeleit max. 8 HD leadó/lejátszó készülékre, pl. képernyőkre vagy vetítőkre egyidejűleg átvigye. Forráskészülékek: pl. vevőkészülékek, DVD lejátszók, Blue Ray lejátszók, számítógépek stb. Lejátszókészülékek: pl. LCD/plazma televízió vagy egy kivetítő. 2 Rendeltetésszerű használat: Az Ön AVS 44 készülékét audio-/videó alkalmazásokra tervezték. A "Leírás és funkciók" pontban leírtakon kívül más felhasználás nem engedélyezett. A készüléket csak száraz beltéri helyiségekben szabad használni, erre utal a ház szimbólum. A tanácsok és biztonsági előírások figyelmen kívül hagyása és be nem tartása súlyos balesetekhez, valamint személyek és eszközök károsodásához vezethet. 2

3 3 Biztonsági előírások ACHTUNG! Die Montage und Demontage des Produktgehäuses darf nur durch ausgebildetes Elektro-Fachpersonal erfolgen! Es besteht u. a. Stromschlaggefahr! A készülék nem játékszer, gyerekek kezébe nem való, mivel törékeny, kicsi és lenyelhető alkatrészeket tartalmaz, amelyek szakszerűtlen használat esetén személyek sérülését okozhatják! Kérjük, szerelje fel a terméket és a hozzá csatlakoztatott készülékeket úgy, hogy leesése által személyek vagy tárgyak ne sérüljenek meg. Ne hagyja a csomagolóanyagot szabadon, mert a játszó gyerekek megvághatják magukat. Ezen kívül fennáll a veszély, hogy a gyerekek a kis tárgyakat lenyelik. Javasoljuk, hogy a szerelést csak szakképzett műszaki szakemberekkel végeztesse. Ha nem használja a készüléket, húzza ki a hálózati kábelt a konnektorból. Ne tegye ki a készüléket magas hőmérsékletnek vagy nedvességnek, illetve ne tegye olyan helyekre, ahol vízzel érintkezhet. Ne tegyen semmilyen tárgyat a készülékre. Ne helyezze a terméket klímaberendezések közelébe, vagy olyan helyre, ahol sok a por vagy füst, valamint rázkódásnak és rezgésnek kitett helyekre. Ne módosítsa és ne változtassa meg a terméket és annak tartozékait! Vegye figyelembe a 10. és 14. fejezetet is. Ne használjon sérült, károsodott alkatrészeket. Ne dugjon tárgyakat, pl. fémalkatrészt vagy oda nem illő kábelt a szellőzőnyílásokba vagy az aljakba. Áramütés és rövidzárlat veszélye áll fenn! A forráskészülék, valamint az audio-/videó készülékek és a teljes rendszer körül gondoskodjon megfelelő szabad térről és jó szellőztetésről, hogy a készülékek szabadon álljanak, és a károsodásokat elkerülje. Szállításnál vegye figyelembe a "Műszaki adatok" c. fejezetben felsorolt adatokat, és tegye meg a szükséges intézkedéseket, pl. az eredeti csomagolásnál. Ha adódnak kérdések, meghibásodások, mechanikai károsodás, zavarok, és más problémák, amelyekre a jelen használati útmutatóban nem talál választ, forduljon a kereskedőhöz, akinél a készüléket beszerezte, vagy a gyártóhoz, a "Szavatosság és jótállás" c. fejezet szerint. Vegye figyelembe a Műszaki adatok c. fejezetet. Vegye figyelembe a "Rendeltetésszerű használat" c. fejezetben leírtakat is. 4 A szállítás tartalma: - 1 db AVS 44-1 db hálózati adapter 5 V DC - 1db használati útmutató 3

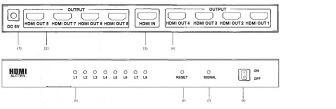

4 használati útmutató 5 Kezelő szervek: (1) 5 V DC hálózati csatlakozó adapter (5) Aktív csatornák LED kijelzése (2) HDMITM kimenetek: 5-8 (6) RESET gomb a beállítások Beállítások (3) HDMITM bemenet (7) JELZŐ LED üzemelés kijelző (4) HDMITM kimenet 1-4 (8) ON/OFF: BE és KI kapcsoló 6 Előkészítés: - Az audio leadási formátum beállításához olvassa el a forráskészülék használati útmutatóját. - Javasoljuk, hogy a csatlakoztatott lejátszó készülékek és a forráskészülékek lehetőleg egyenlő mértékű felbontást, színmélységet és azonos audioformátumot támogassanak. 7 Csatlakozás, üzembe helyezés és kezelés 1. Csatlakoztassa a lejátszó készülékeket, pl. egy TV készüléket az AVS 44 kimeneteihez (OUTPUT) egy HDMI kábellel. Ha a lejátszó készülékeket csatlakoztatta, a hozzátartozó csatorna LED-je zölden világít. 2. Csatlakoztassa a forráskészüléket, pl. egy számítógépet a bemenethez egy HDMI kábellel (INPUT). A hozzátartozó LED pirosan világít. 3. Csatlakoztassa az elosztó hálózati adapterét a DC aljhoz. 4. Kapcsolja be először az elosztót, mielőtt a forrás- és lejátszó készülékeket egymás után sorra bekapcsolja. Minden csatorna jelző LED röviden zölden villan fel, majd a készülék csatlakozása után tartós világításba mennek át. Ha egy csatorna LED-je egyáltalán nem villan fel, a csatorna hibás lehet. Olvassa el ez esetben a "Problémamegoldás" fejezetet, és forduljon a kereskedőhöz. 4

5 8 Ápolás, karbantartás, tárolás, szállítás: ACHTUNG! Es besteht Stromschlag- und Kurzschlussgefahr! A készülék tisztítása előtt húzza ki a vezetékét az elektromos hálózatból. Tisztítsa a terméket száraz, vagy erősebb szennyeződésnél enyhén megnedvesített törlőruhával. Ügyeljen közben okvetlenül a készülék áramvezető részeire! Ügyeljen a kábel lefektetésekor arra, hogy senki ne botolhasson meg benne. A teljes rendszer körül gondoskodjon megfelelő mennyiségű szabad térről, hogy a készülékek kielégítő szellőzését biztosítsa. Kerülje a magas hőmérsékletet, nedvességet, ill. olyan helyeket, amelyek megnedvesedhetnek, az ápolásnál, karbantartásnál, tárolásnál és szállításnál. A fali rögzítések furatai a falon nyomot hagynak, ha a készüléket eltávolítják. Hosszabb használat után a falon egy folt is visszamaradhat. Szállításnál vegye figyelembe a csomagoláson lévő biztonsági jelképeket. 9 Problémák megoldása: Probléma Nincs kép Kép hang nélkül A HDCP nem dolgozik megfelelően az első összekötésnél A felbontás nem éri el az 1080 p-t. Tennivalók - Győződjön meg arról, hogy az összeköttetés a forráskészülék és az AVS 44 és a TV között a HDMITM kábel által biztonságosan létrejött-e. - Vizsgálja meg, hogy minden készülék be van-e kapcsolva és a hálózati dugasszal össze van-e kötve. Ellen rizzen minden csatlakozót és kábelt sérülés, károsodás - Ellenőrizze, hogy jól zár-e a kábelcsatlakozás. - Ellenőrizze, hogy a kábelei csak képeket adnak-e át, mint pl. DVI. - Ha egy DVI-t alkalmaz HDMITM adapterhez, akkor csak képek lesznek átadva. - Nyomja meg a RESET gombot kb. 3 másodpercig, vagy kapcsolja az AVS 44-et ki, majd ismét be. - Biztosítsa, hogy a forráskészülékek (pl. HD DVD lejátszó) és lejátszó készülékek (pl. TV képernyők) a 1080p-t teljesen támogassák. - Vizsgálja meg ezenkívül, hogy a HDMITM kábelei 1080p-s videójeleket át tudnak-e adni. 5

6 használati útmutató 10 Műszaki adatok: Típus AVS 44-2 AVS 44-4 AVS 44-8 Üzemi feszültség 230 V AC / 50Hz (5V DC) 230 V AC / 50Hz (5V DC) 230 V AC / 50Hz (5V DC) Kimenetek 2 db HDMITM alj 4 db HDMITM alj 8 db HDMITM alj Súly g-ban Méretek (mm-ben): 83 x 48 x x 64 x x 156 x 24 Bemenetek 1 db HDMITM alj 1 db HDMITM alj 1 db HDMITM alj Ütem frekvencia 225 MHz-ig 225 MHz-ig 225 MHz-ig Felbontás/színmélység 1080 p-ig Full HD/12-bit 1080 p-ig Full HD/12-bit 1080 p-ig Full HD/12-bit Készülékház Fém Fém Fém Aljak 19 PIN HDMITM aranyozott 19 PIN HDMITM aranyozott 19 PIN HDMITM aranyozott max. kábelhossz 10,0 m erősítés nélkül 10,0 m erősítés nélkül 10,0 m erősítés nélkül támogatott formátumok HD Dolby, True HD, 3D HD Dolby, True HD, 3D HD Dolby, True HD, 3D HDCP 2.0 másolásvédelem HDCP 2.0 másolásvédelem HDCP 2.0 másolásvédelem 11 Szavatosság és jótállás: A gyártó 2 évi garanciát vállal az új készülékre. Mivel a gyártónak nincs befolyása a helyi adottságokra és a termék üzembe helyezésére, a garancia csak magát a terméket fedi le. Abban az esetben, ha a készüléken hiba vagy működésképtelenség állapítható meg, forduljon a szakkereskedőjéhez, és mutassa be adott esetben a vásárlás nyugtáját vagy számláját. A kereskedő vagy helyben kijavítja a hibát, vagy továbbküldi a készüléket a gyártóhoz. Ön nagyon megkönnyíti műszaki szakembereink munkáját, ha az esetleges hibákat részletesen leírja - csak ez esetben biztosítható, hogy még a ritkán előforduló hibákat is biztosan megtalálják, és elhárítják! Amennyiben az eladó nem elérhető az Ön számára, velünk közvetlenül felveheti a kapcsolatot. A gyártó nem vállal szavatosságot olyan személyi vagy dologi károkért, amelyek a jelen útmutatóval ellentétes, szakszerűtlen felszerelés vagy kezelés következtében keletkeztek. Ezekhez tartozik többek között a termék és tartozékai bármilyen módosítása. A jelen használati útmutatóban leírtaktól eltérő használat nem megengedett, és a jótállás, szavatosság és garancia elvesztéséhez vezethet. A nyomtatásból eredő hibák elismerésének jogát a gyártó fenntartja magának. A gyártó ezen kívül fenntartja magának a jogot, hogy a termékeken, csomagoláson és a kísérő dokumentáción, mint pl. használati útmutató, előzetes bejelentés nélkül változtasson. 12 Általános tudnivalók: HDMI, a HDMI logo és a High-Definition-Multimedia-Interface a HDMI Licencing LLC regisztrált márkái vagy kereskedelmi márkái. Az AVS 44 a HDMITM technológiát tartalmazza. Minden márkanév és kereskedelmi márkanév a jelenlegi tulajdonos tulajdona. 6

7 PS3 asony Computer Entertainment Inc. márkajelzése. 13 Eltávolítási tudnivalók: Elektromos és elektronikus készülékeket az európai WEEE irányelvek szerint nem szabad a háztartási szeméttel együtt ártalmatlanítani. A felhasználó köteles az elektromos és elektronikus készülékeket élettartamuk letelte után az erre a célra rendszeresített közösségi gyűjtőhelyen vagy az eladás helyén leadni. A részletes szabályozást az adott ország törvényei tartalmazzák. A készüléken, a használati útmutatón vagy a csomagoláson látható szimbólum utal ezekre a szabályozásokra. Az elhasznált készülékek ilyen jellegű ártalmatlanításával jelentősen hozzájárul környezetünk védelméhez. 14 CE megfelelőségi nyilatkozat: Jelen készülék a 2004/108/EU és 2006/95/EU irányelvek által előírt jelzésekkel van ellátva: a CE jelöléssel a Goobay, a Wentronic GmbH regisztrált márkatulajdonosa kijelenti, hogy a készülék megfelel az európai irányelvekben lefektetett alapvető követelményeknek. Ezeket online a weblapon lehet lekérdezni. Minden kereskedelmi és bejegyzett védjegy felett a mindenkori tulajdonos rendelkezik. 7
