1 egyszeruen zseniális szelloztetés Decentralizált szellőztető rendszerek Válassza az Eredetit.

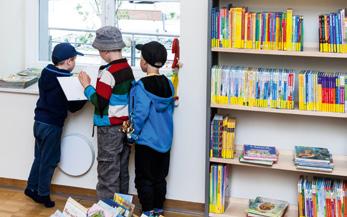

2 Válassza az Eredetit. Az inventer a decentralizált szellőztető rendszerek egyik legrégebbi gyártója és sok éves hagyományra tekint vissza. Sok minden feljődött és változott, de egy dolog állandó: a minőség, az innováció és a szolgáltatás iránti elkötelezettség. Decentralizált szellőztető rendszerek 5 év garanciával 1999-ben találta fel az inventer a kerámia hőtárolós szellőztetési technológiát, amely azóta piaci standarddá nőtte ki magát a decentralizált szellőztetésben és világszerte használatban van. Szellőztető rendszereinket még más gyártók is elismerik és hűséges ügyfeleink az egész világon megbecsülik. Bízzon az inventerben 5 év gyártói garanciával. Schirmer család Számunkra fontos volt, hogy az új házunkban ne kelljen foglalkoznunk a szellőztetéssel. Most az otthoni légkör számunkra színtiszta élvezet. Városi Könyvtár, Schrade család Schleiz (Németország) A házunk felújításával gyakorlatilag energiatakarékos ingatlanunk lett. Az ilyen épületekben a szellőztetők nélkülözhetetlenek. Az inventer szellőztetőink még mindig működnek - már több, mint 10 éve! Thomas Haberkern, a város építésügyi hatóságának vezetője: A rugalmas decentralizált szellőztető rendszer mellett döntöttünk az inventertől. A szellőztető készülékek nagyrészt eltűnnek a falakban. Ezért viszonylag egyszerű volt, hogy megfeleljünk a műemlékvédelmi előírásoknak.

3 Miért kell szellőztetni? Az ellenőrzött lakótér szellőztetés fontos, mert egy modern, energiatakarékos ház esetén önmagában az ablakon keresztüli szellőztetés már nem elegendő az előírt minimális légcsere követelményeihez. Ennek oka az épülethéjazat tömörsége.... a tiszta és egészséges levegő növeli az Ön jó közérzetét a négy fal között, javítja a koncentrációs képességét és megelőzi a légúti megbetegedéseket.... az állandó légcserével megelőzhető a penészképződés az Ön lakóterében és a káros anyagok automatikusan elvezetésre kerülnek. Az Ön előnyei az inventer-rel nincsenek járulékos csővezetékek, egyszerűen beépíthető a külső falba felújtáshoz és új épülethez is alkalmas egyszerű tisztítás és karbantartás alacsony áramfelhasználás, fűtésköltség-megtakarítás a kerámia hőtárolónak köszönhetően integrált pollenvédelem allergiások számára a pincétől a padlásig - minden szükségletre van megoldás Így működik az inventer Szellőztessen hővisszanyeréssel 1 Az inventer szellőztető rendszer párban működtetett szellőztető készülékekből áll. Mindig váltott üzemben működnek. 1 A szellőztető készülék ventilátora 70 másodpercen keresztül egy irányba forog és az elhasznált levegőt kijuttatja a lakótérből. Eközben a kerámia hőtároló a beltéri levegő hőjét eltárolja. Ezt követően megváltozik a forgás iránya. 2 Ekkor a friss levegő kintről beáramlik a beltérbe. Ennek során a kerámia újra leadja az eltárolt hőt a friss levegőnek. A hő jelentős része (akár 93 %-a) ezáltal megmarad. 2 Így gondoskodik az inventer az optimális lakótérklímáról.

4 inventer szellőztető rendszerek Hővisszanyeréses szellőztetés iv14v iv14r & iv14v egyszerűen beépíthető a külső falba DIBt-engedéllyel [Z ] akár 89%-os hővisszanyeréssel iv14r: felújításhoz iv14v: új építésű ingatlanokhoz iv14r iv-smart Kompakt rendszer mindössze 16 cmes csőátmérővel iv-twin Rendszer egyedi terek szellőztetésére iv25 Szellőztető készülék nagy helyiségekhez inventer PAX Félig centralizált rendszer emelt szintű hangszigeteléssel

5 Speciális igényekre Hővisszanyeréses rendszerek Corner-változatok különösen alkalmas decentralizált rendszerek beépítéséhez homlokzati hőszigetelő rendszerek alkalmazása esetén szinte láthatatlan a külső falon Corner-lezárások elérhetőek az iv14r/iv14v-hez és iv-smarthoz Ohio variációk Beépíthető vékony falakba 16 cm-től. Elérhető az iv-smart, iv14v és iv14r készülékekhez iv14v-top Tetőtérben használatos szellőztető rendszer iv14r-sylt A föld szintje alatti szellőztetéshez

6 inventer szabályozók A szellőztető rendszereket hozzájuk tartozó szabályozókkal intuitív módon lehet kezelni. A beállítások a szabályozó típusától függően magukban foglalják a szellőztetés a szellőztetés intenzitását, különböző üzemmódokat, valamint az innovatív zóna vezérlést (Clust-Air -technológia). MZ-One szabályozó zóna vezérlés decentralizált szellőztető rendszerekhez (Clust-Air -technológia az inventertől) akár 16 inventer szellőztető készüléket vezérel akár négy zónában egyszerre a kapcsolóóra egyedileg programozható saját igények szerint sokféle funkció: hővisszanyerés, átszellőztetés, szünet-funkció, szén-dioxid-, hőmérséklet- és páratartalom-érzékelő smove s4/s8 szabályozó Touch&Slide szabályozó smove s4: akár 4 inventer szellőztető készülék vezérlésére smove s8: akár 8 inventer szellőztető készülék vezérlésére Érzékelőkkel bővíthető vagy házvezérlő rendszerbe történő integráció lehetséges Beépített üzemóra számláló Szünet funkció Üzemmódok: hővisszanyerés, átszellőztetés

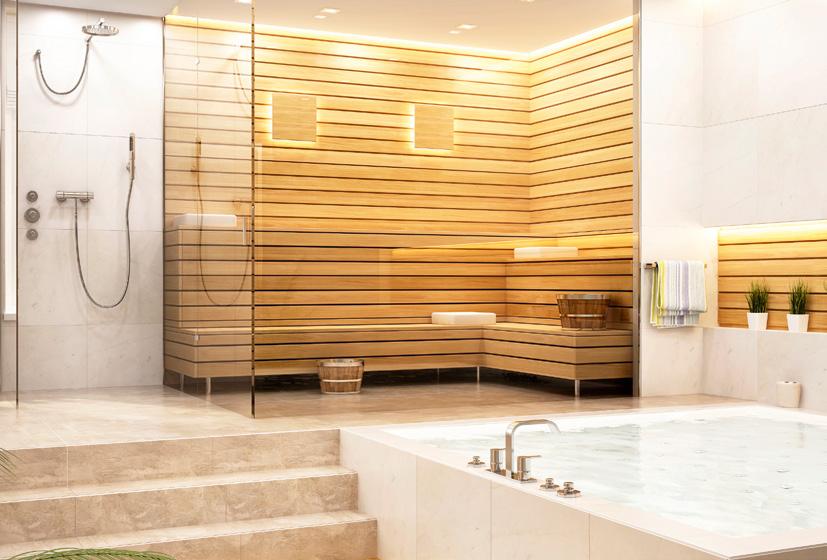

7 Elszívó rendszerek Ideális olyan helyiségekben, ahol sok nedvesség képződik: halk, de mégis bivalyerős elszívóinkkal automatikusan szellőztethet. Avio N/NF 100 av100 elszívó rendszer csendes elszívó ventilátor beépített késleltető vezérlés Avio N 100: opcionálisan páraérzékelővel Avio NF 100: beépített páraérzékelővel térfogatáram akár 75 m³/h-ig Pulsar elszívó ventilátor falba vagy álmennyezetbe történő beépítésre vezérlés az inventer Mobile applikáció segítségével beépített pára- és fényérzékelő csendes elszívás akár 110 m³/h-ig az Avio N/NF100 és a Pulsar számára külső falba történő beépítés akár 100 cm-es falvastagságig beépített visszacsapó szelep standard vagy Corner lezárással AC60 av100 ALD / Plus beépítés külső falba vagy elszívó nyílásba is lehetséges zajszegény késleltető kapcsolóval és opcionális páratartalom-érzékelővel ideális ablak nélküli belső nedves helyiségekbe három változatban érhető el: falba szerelhető (UP) Radial és Axial, valamint falra szerelhető (AP) Axial DIBt-engedéllyel rendelkezik [Z ] teljesíti a DIN előírásait légbeeresztő a beszívandó levegő kontrollált utánpótlására hővisszanyerés nélküli decentralizált elszívó rendszerek számára egyszerű beépítés a külső falba

8 Számoljon velünk! EnEV és DIN , avagy a német példa Az itthoni helyzet inventer képviseletünk Az EnEV (német energiatakarékossági rendelet) megköveteli a minimális légcserét. Ennek igazolása a DIN on keresztül egy ún. szellőztetési koncepcióval történik. Szellőztetési koncepciót annak kell készítenie, aki szellőzéstechnikailag releváns változtatást hajt végre egy ingatlanon vagy új építkezést tervez. Ez lehet például az az iparos, aki új ablakokat épít be, vagy leszigeteli a tetőt. Ugyanilyen módon a tervező vagy építész is egy új építkezés kapcsán köteles ezt elkészíteni. A szellőztetés témaköre hazánkban - a nemzetközi tendenciáknak megfelelően - egyre inkább előtérbe kerül. A szakemberek és a végfelhasználók irányából érkező élénk érdeklődés a következő években a piac meredek növekedését prognosztizálja. Az inventer-képviseletünk bármilyen szellőztetéssel kapcsolatos kérdésére kompetens választ tud adni. Díjmentesen készítünk Önnek szellőztetési koncepciót az Ön által biztosított alaprajz alapján. Az elkészített dokumentumon minden fontos adatot és információt megtalálhat. Egy számítási példa Példa egy tipikus lakóegységre energetikai értékeléssel, térfogatárammal és a szükséges darabszámú inventer készülékkel (példa alaprajz). szoba 11,0 m² háló 15,1 m² nappali 33,4 m² folyosó 10,2 m² konyha 14,5 m² házt.h. 6,0 m² fürdő 10,4 m² Energetikai értékelés Fűtési energia q szell,hőv (kwh/m²a) 20,6 Segédenergia p el,vent (W/m³/h) 0,10 Segédenergia q szell,fe, hőv (kwh/m²a) 0,6 Fűtési energia/év (kwh/a) 2070,5 iv14v iv-twin Avio NF 100 Segédenergia/év (kwh/a) 62,9 (DIN : szerint) Térfogatáramok Összefoglalás Infi ltrációs térfogatáram (m³/h) 13,2 Névl. q v,ges Névl. ventilátor Szabályozó beállítás Jelenlegi q v,vent Fejadag Berendezés térfogatáram (m³/h) 112,5 Össztérfogatáram (m³/h) 127,2 Nedvesség elleni szell. (NeSZ) 37,7 24,4 25 % 82,3 41,2 Csökkentett szintű szell. (CSSZ) 87,9 74,7 25 % 82,3 41,2 Névleges szellőztetés (NéSZ) 125,6 112,4 40 % 112,5 56,2 Intenzív szellőztetés (ISZ) 163,2 150,0 65 % 152,7 76,4 Fejadag (m³/h/fő) 64 Berendezés légcsereszám (1/h) 0,45 Teljes légcsereszám (1/h) 0,51 Hővisszanyerés mértéke 0,86 (Szellőztetési fokozatok DIN szerint q v m³/h-ban) Minden adat 40%-os beállítással és az Avio N 100 esetében napi 60 perc működéssel számolva.

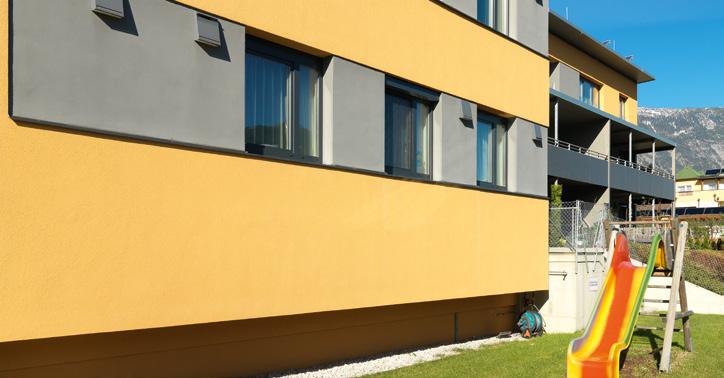

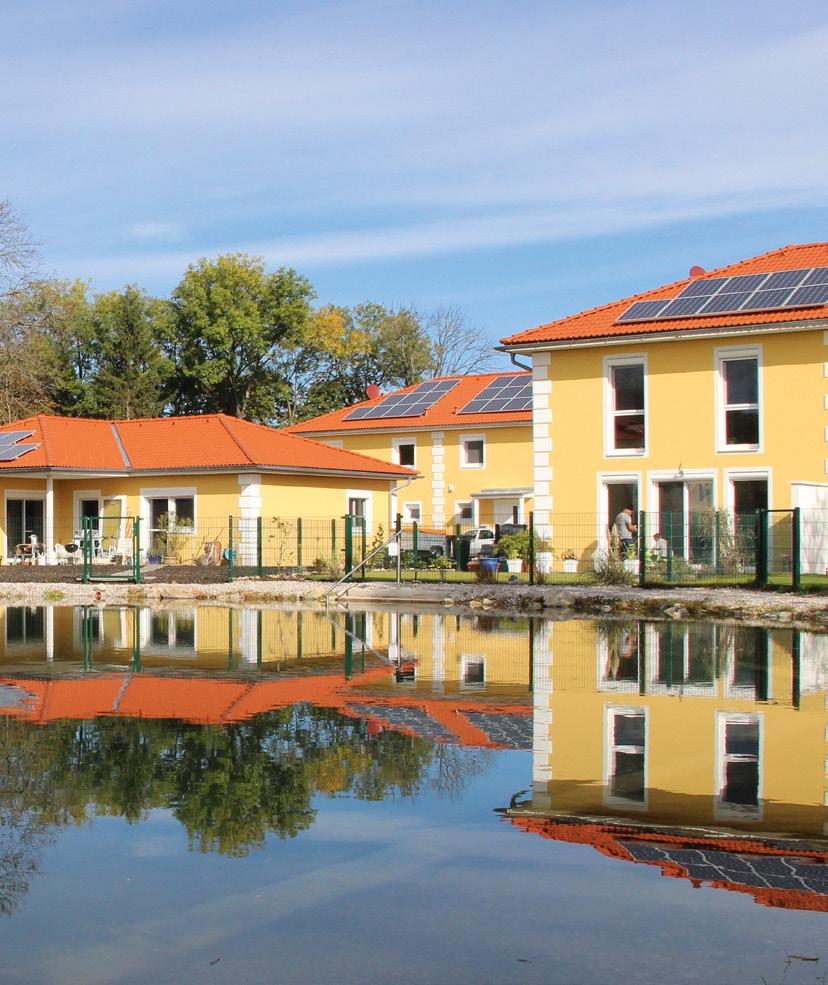

9 Új építésű családi ház Hely: Medebach (Németország) Készülékek: iv14r-corner Többlakásos épület felújítása Hely: Korschenbroich (Németo.) Készülékek: iv14r, iv14v Új építésű többlakásos épület Hely: Vomp (Ausztria) Készülékek: iv14v, iv-twin

10 Műszaki adatok áttekintése Szellőztető rendszerek iv-smart A KOMPAKT SZELLŐZTETŐ iv-smart Corner LEFEDETT KÜLTÉRI LEZÁRÁS iv-smart Ohio VÉKONY FALAKHOZ iv14r DIBt-engedéllyel: [Z ] IDEÁLIS FELÚJÍTÁSHOZ iv14v DIBt-engedéllyel: [Z ] IDEÁLIS ÚJ ÉPÍTÉSHEZ Falnyílás [mm] Ø 180 Ø 180 Ø 180 Ø x 210 Falvastagság vakolattal [mm] > 300 >280 / >120 szig. > 210 > 250 > 250 Térfogatáram [m³/h] ,5 13,5 28 Elszívás térfogatárama [m³/h] Teljesítményfelvétel [W] Zajkibocsátás [db (A)] Hővisszanyerés [%] Ø 80 / max. 93 Ø 80 / max. 93 Ø 80 / max. 93 Ø 84 / max. 89 Ø 84 / max. 89 Légsz. fajlagos elektr. teljesítményigénye [W/(m 3 /h)] 0,16 0,16 0,16 0,09 0,1 0,09 0,1 Kültéri egység [SZxM,mm] 222 x 285 / 279 x x x x x 313 Beltéri egység [mm] 233 x x x x 233 / Ø x 233 / Ø 290 Működési tartomány [ C] Hangteljesítményszint [db] Energiahat.-i osztály A+ / A A+ / A A+ / A A A 1 ) a zajvédelmi tartozékok függvényében 2 ) megváltozott mérési eljárás LÜ-A-20 szerint (DIBt) Szabályozók smove s4 szabályozó smove s8 szabályozó MZ-One szabályozó MZ-One kezelőegység Clust-Air modul Hálózati feszültség [V AC], [Hz] 230, , , Bemeneti feszültség [V DC] Ventilátor feszültség [V DC] 6,7 15,3 6,7 15, Külső bemenet [V DC] Kapcsolási áramerősség [A] max. 0,8 Teljesítményfelvétel [W] max. 11 max. 20 max. 0,5 max. 18 Standby mód [W] < 1 < 1 1,5 (1 zóna) 2,5 (4 zóna) Védelmi osztály II II II III

11 iv-twin DIBt-engedéllyel: [Z ] EGYEDI HELYISÉGEKHEZ iv14r/v-corner LEFEDETT KÜLTÉRI LEZÁRÁS iv14r-sylt A FÖLD SZINTJE ALATT iv14r/v-ohio VÉKONY FALAKHOZ iv14v-top A TETŐTÉRBE iv25 DIBt-engedéllyel: [Z ] NAGY HELYISÉGEKHEZ 150 x 270 R Ø 225 / V 210 x 210 Ø 225 R Ø 225 / V 200 x x 210 Ø 270 > 300 >230 / >120 szig. > 250 > > , Ø 82 / max. 86 Ø 84 / max. 89 Ø 84 / max. 89 Ø 84 / max. 89 Ø 84 / max. 89 Ø 72 / max ,19 0,09 0,1 0,09 0,1 0,09 0,1 0,09 0,1 bis 0, x x 282 Ø 210 x x x 245 / 224 x x 313 Ø 290 / 284 x x 233 / Ø x 233 / Ø x 233 / Ø 290 Ø 290 Ø A / B A A A A A / B Elszívó rendszerek Félig centralizált rendszerek Avio N/NF 100 Pulsar AC60 inventer PAX Falnyílás [mm] Ø 115 (av100) Ø 115 (av100) SZxMxM 245 x 245 x 100 Térfogatáram [m³/h] (90 elszívás) Falvastagság vak.-tal [mm] (av100) (av100) >100 (Radial)/>250 (Axial) Elszívás térfogatárama [m³/h] Teljesítményfelvétel [W] N: 6,4 / NF: 6,8 4 10,9 Zajkibocsátás [db(a)] Légsz. fajlagos elektr. teljesítményigénye [W/(m 3 /h)] ,18 Beltéri egység [mm] 159 x 159 Ø x 260 Hővisszanyerés [%] Ø 77 / max. 80 Teljesítményfelvétel [W] 3,5 25 Előfűtő egység [W] < 375 Zajkibocsátás [db (A)] (35 elszívás max.) Üzemi feszültség [V AC], [Hz] 230, 50 Védelem IP 24 Kültéri egység [mm] 154 x 157 (av100) 154 x 157 (av100) -- Védelmi osztály II II II Szűrő (befúvó/elszívó) Hangteljesítményszint [db] G4/G4 47 elszívó tér 77 befúvó tér Energiahat.-i osztály A

12 egyszeruen zseniális szelloztetés SMART-VENT Légtechnika Bt Pécs, Budai Nagy Antal u Telefon 1: (+36) 20/ Telefon 2: (+36) 70/ Telefax: (+36) 72/ További információk állapot A műszaki változtatások jogát fenntartjuk. A nyomdai hibákért nem vállalunk felelősséget.
