1 Napenergia hasznosítás A jövőbe vezető biztos út

2 Budapest, 2016

3 Zöld Energia Útiterv Budapest, 2016 Forrás:

4 Hazánk villamos energia igénye

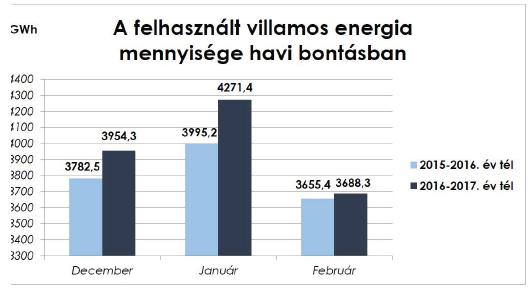

5 Hazánk téli villamos energia igénye

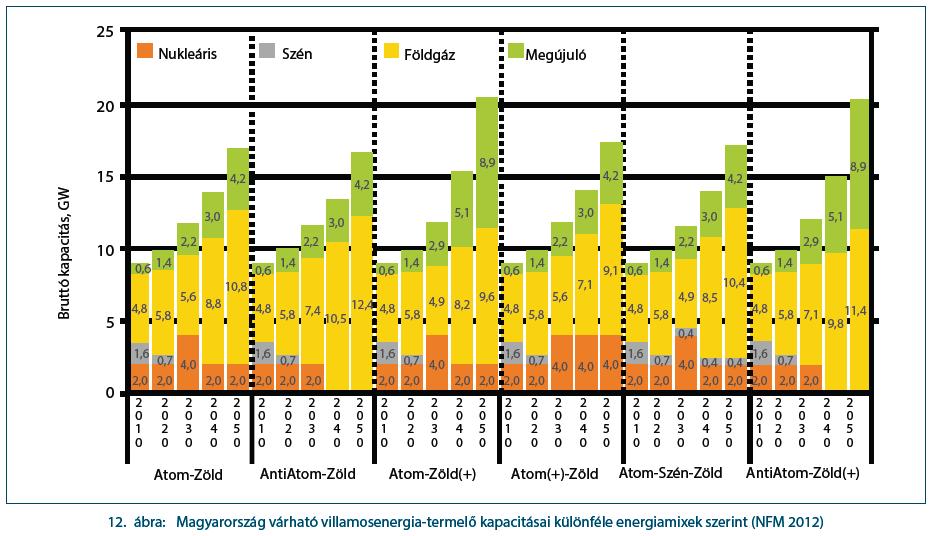

6 Hazánk várható villamos energia termelési kapacitásai különféle energiamixek szerint

7 Hazánk villamos energia ellátási forgatókönyve - ATOM

8 Hazánk villamos energia ellátási forgatókönyve - ZÖLD

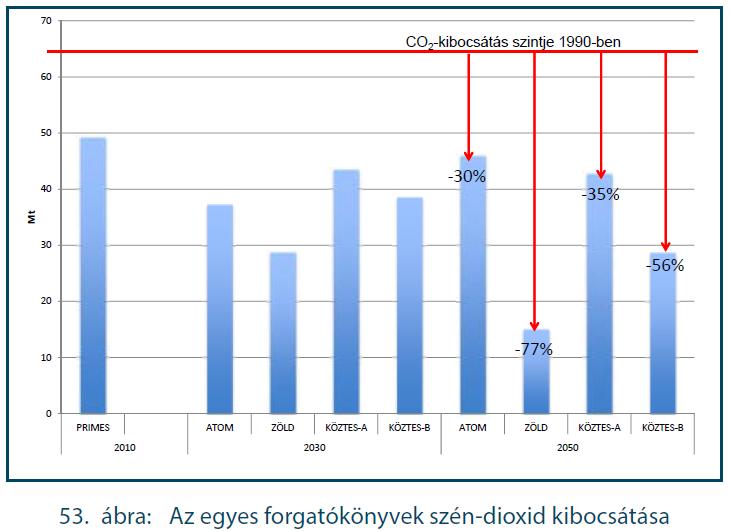

9 Hazánk villamos energia ellátási Forgatókönyvei- CO2 csökkenés szerint

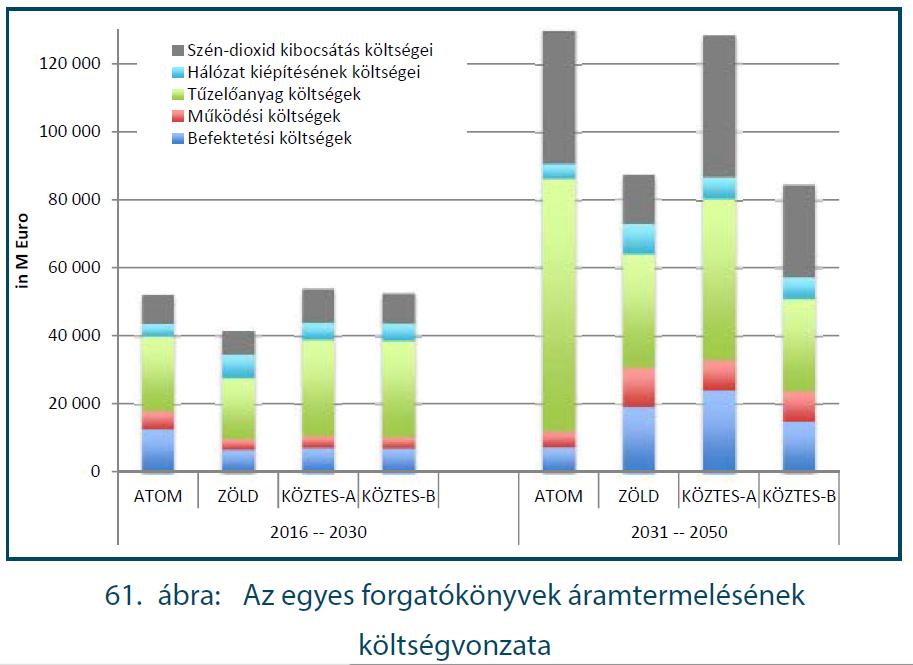

10 Forgatókönyv költségek

11 Hova tovább? ZÖLD út ATOM út

12 Hova tovább? Új nukleáris és fosszilis kapacitások létesítése Olyan energiaszektor kialakítása, amely alapvetően néhány nagy erőműből áll Megújuló energiaforrások széles körű használata Energiahatékonyság növekedésének támogatása Energiaszektor decentralizációja Centralizált energiatermelés

13 Forgatókönyv költségek A ZÖLD forgatókönyv egyértelműen jelentős költségmegtakarítást hoz az országnak 2050-re az ATOM, illetve a KÖZTES forgatókönyvekhez képest, így pénzügyi szempontból is messzemenően ez a legkedvezőbb opció Magyarország számára.

14 HMKE növekedés

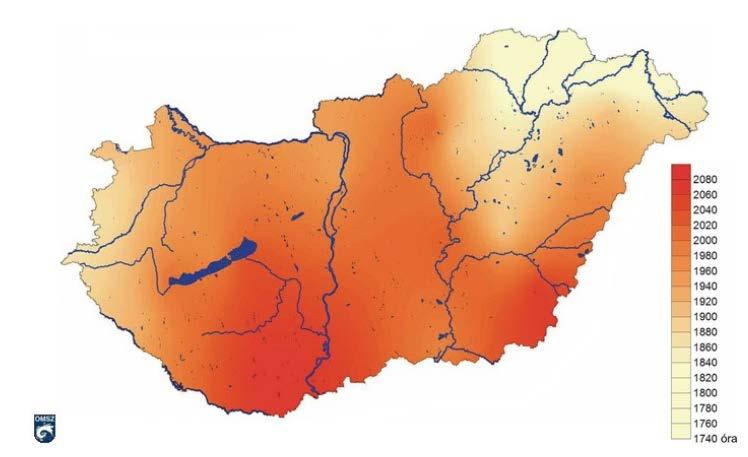

15 Évi napsütéses órák száma Magyarországon átlaga alapján

16 Globális napsugárzás mértéke Magyarországon Globális sugárzás Magyarország területén W/m 2 évente kwh /m 2 (a Szaharában ez 2500 kwh /m 2 )

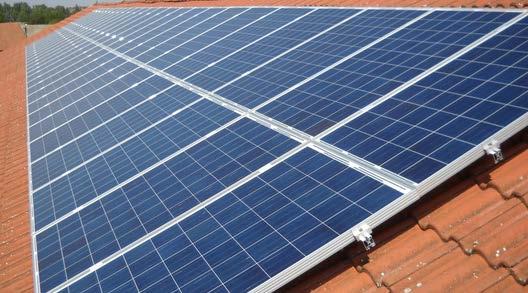

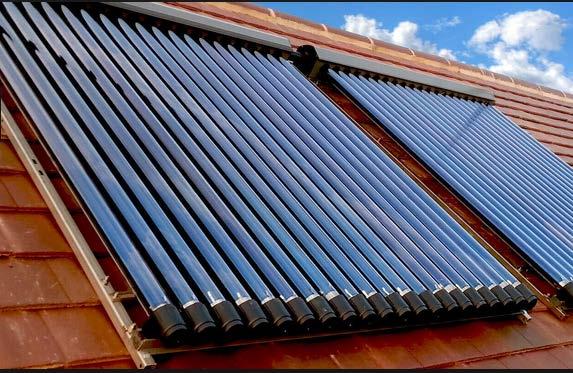

17 Napenergia hasznosítás lehetőségei

18 Napkollektor típusok Vákuumcsöves napkollektorok: heatpipe rendszerű napkollektor U pipe rendszerű napkollektor Síkkollektor

19 Napkollektor típusok Vákuumcsöves napkollektorok Működési elv: a jól ismert termoszéhoz hasonló A vákuum rendkívül jó hőszigetelő Dupla falú üvegcső két fallal határolt részéből kiszivattyúzzák a levegőt, ezzel biztosítva a szinte tökéletes hőszigetelést a cső belsejében. Így szinte a külső hőmérséklettől függetlenné válik a hőtermelés

20 Napkollektor típusok Vákuumcsöves napkollektorok (heatpipe vagy U pipe) dupla falú, ütésálló bórszilikát üvegcső felületére érkező napsugárzást szinte tökéletesen átengedi Cső belső felületén nagy fényelnyelő képességű bevonat, a fénysugár ~ 100%-át elnyeli. A vákuumcsövek feladata, hogy a belsejükben elhelyezett hőtermelő egységeket a környezeti hőmérséklettől függetlenítsék. A vákuumcsöves napkollektorok hatékonysága független a környezeti hőmérséklettől, csak a napsugárzás intenzitásától függ. Azaz téli hideg időszakban is lehetséges a hőtermelés!

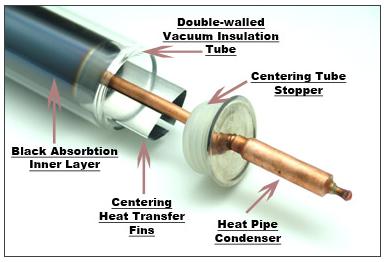

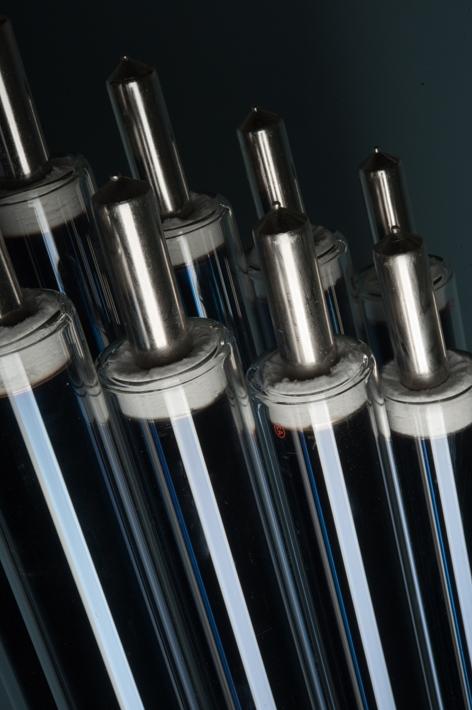

21 Napkollektor típusok Vákuumcsöves napkollektor: Hő csöves Heat pipe

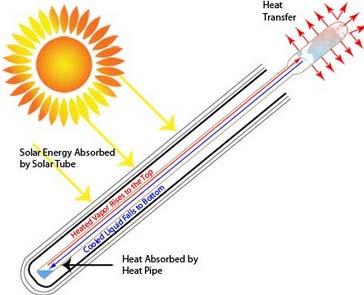

22 Napkollektor típusok - vákuumcsöves napkollektor: Hő csöves- Heat pipe Vákuumcsöves napkollektor: Hő csöves Heat pipe

23 Napkollektor típusok- Vákuumcsöves napkollektor: U csöves U alakú réz cső és egy azt körülvevő hőátadó lemez adja a hőtermelő egységet A keletkezett hő hatására a hőátadó lemez felforrósodik és az U formára hajlított cső teljes felületével érintkezve gyorsan adja át a megtermelt hőt a csőben áramló folyadéknak, mely általában fagyálló folyadék A munkafolyadék hőjét csővezeték segítségével egy hőcserélőn keresztül juttatjuk el a tárolóba, ahonnan otthonuk vízvezeték rendszerén keresztül tudjuk felhasználni igényeink szerint.

24 Napkollektor típusok- Vákuumcsöves napkollektor: U csöves CPC tükörrel A nano-technológiás bevonat biztosítja a CPC tükör időjárás-állóságát. CPC tükrös vákuumcsöves napkollektor messze a leghatékonyabb a különféle típusú napkollektorok között. Egyesül a sík kollektorok nagy fényelnyelő felülete és a vákuumcsöves napkollektorok rendkívüli hőszigeteltsége. Kedvezőtlenebb fényviszonyok esetén is nagyon hatékony (téli időszak, borult ég, stb.), ezért alkalmas épületek fűtésére, és légkondicionálásra. Télen és az átmeneti időszakban 20-30%- al nagyobb teljesítményt adnak le, mint a sík kollektorok

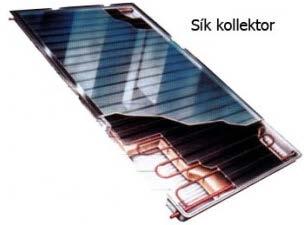

25 Napkollektor típusok- Sík kollektor elöl üvegezett hátul hőszigetelt lapos doboz szerkezet jó elnyelő képességű fekete vagy kék, ún. abszorberre erősített csőkígyó szigetelése nem tökéletes, hideg időben a termelt hőenergia egy részét elveszti Téli időszakban a hőtermelése korlátozott Előnye, hogy a szinte teljes geometriai felület részt vesz a hőtermelésben, viszont a sík felületre csak adott időpontban van merőleges besugárzás, míg a vákuumcsöves kollektor esetén a henger felületre beeső fény mindig merőlegesen érkezik. Nyári felhasználásra a legjobb választás. pl. medence fűtés

26 Mit várhatunk el? Mit várható el a napkollektortól, s mi az ami nem? A melegvíz igényünket: nyáron 95-98%-ban tavasszal és ősszel 80 85%-ban télen 50%-ban tudja kielégíteni Fűtésrásegítés esetén a napkollektor maximum 40 45%-os költségcsökkentést tud elérni a fűtésszámlán padlófűtés vagy falfűtés esetén. Egyes napkollektor típusokat lakótelepi lakások erkélyére is lehet telepíteni. Jelentős fűtésköltség csökkentést (akár 80 90%) csak rendesen leszigetelt (20 cm-es vastagságú) és kimagaslóan jó szigetelési tulajdonságokkal rendelkező nyílászárókkal (3 rétegű) ellátott épület esetén lehet elérni.

27 Mit várható el a napkollektortól, s mi az ami nem? A napkollektor által előállított meleg víz alkalmas fürdésre, mosásra, mosogatásra, medencefűtésre, egyes típusok esetén fűtésrásegítésre. A napkollektor által előállított meleg víz használható mosógépbe és mosogató gépbe is! Így azok áramfelhasználását is tudod csökkenteni. A fűtésrásegítéses rendszereket nyáron le kell takarni takaró ponyvával, ha nincsenek medencefűtésre is használva. A rendszer hatékony működéséhez nagy puffertartály célszerű.

28 Mit várható el a napkollektortól, Mit NE várjunk el a napkollektortól? s mi az ami nem? A napkollektor nem tud áramot előállítani. A napkollektor normál méretezés esetén 100%-ban nem tudja kiváltani a melegvíz igényünket. A napkollektorok közül nem minden típus tud a fűtésre rásegíteni. Radiátoros fűtés esetén napkollektorral nem lehet 20 25%-nál nagyobb fűtési költségcsökkentést elérni.

29 Napkollektor hasznosításának előnyei Költségcsökkentés Környezetbarát technológia, nem szennyezi a környezetet A napkollektor felszerelésével nő az ingatlan értéke A napkollektor felszerelésével nő az ingatlan eladhatósága Jó példa ereje Az energiaárak emelkedésének hatása csökkenthető

30 Napelemes rendszerek

31 Alapfogalmak hatásfok százalékosan azt fejezi ki, hogy a napelem a napenergiájának mekkora részét alakítja át villamos energiává. Globális sugárzás Magyarország területén W /m 2 Átlagos napelem 1 m x 1,67 m=1,67 m 2 1,67 m 2 x 1000W/m 2 x 0,17 (hatásfok) = 283,9 W

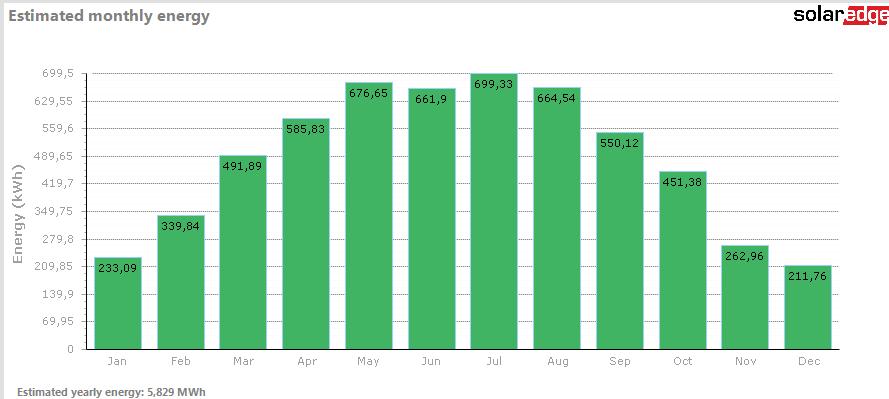

32 Éves termelési lehetőségek

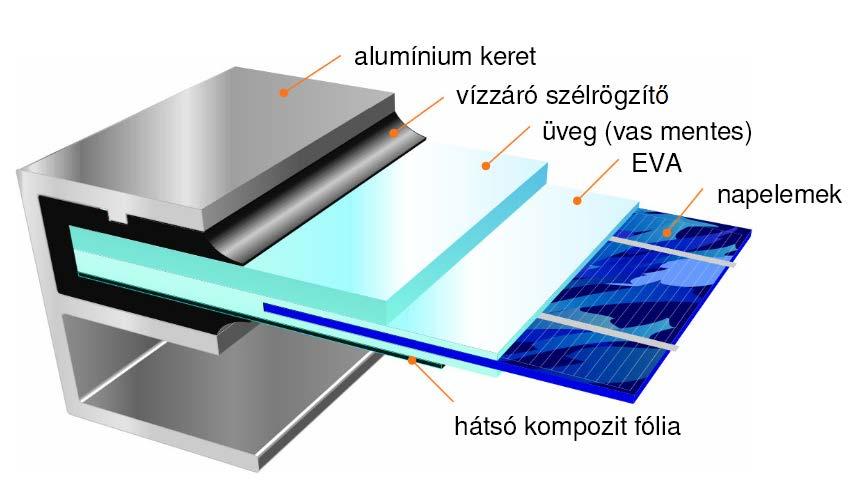

33 Napelem modulok felépítése

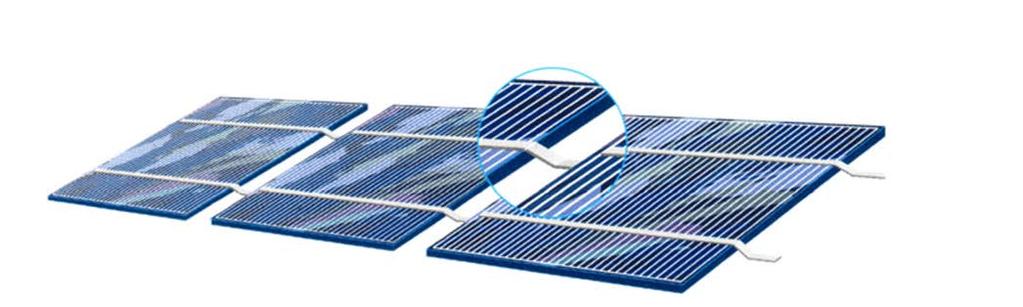

34 Napelem típusok Polikristályos elem A kristályokat tömbben növesztik, majd azt szeletelik vékony szeletekre, így kapják a cellákat. Ha közelről megnézzük a cellát, látszódnak a szabálytalan elrendezésű kristályok. Az egyes cellák ónszalaggal vannak összeforrasztva, majd többrétegű védőburkolatban vannak elhelyezve. Középkategóriás cellák hatásfoka ~13 16%. Gyártástechnológiából adódóan a sok kis kristály növesztése viszonylag gyors folyamat, így a gyártási költségek alacsonyabbak a Mono panelekhez képest.

35 Napelem típusok Monokristályos napelem A monokristályos napelemek gyártásakor egy kristálytömböt növesztenek, amit szeletelnek, majd többszöri felületkezeléssel érik el a megkívánt fizikai paramétereket. Az egykristály előállítása lassú és nagyon energiaigényes folyamat, viszont így magasabb kb %-os hatásfok érhető el.

36 Napelem típusok vékonyréteg napelem A vékonyréteg napelemek esetében a szilíciumot felgőzölik a hordozórétegre, ezáltal a gyártási idő jelentősen lerövidül. A költségei szintén jóval alacsonyabbak, viszont ezen napelemek hatásfoka mindössze 6 8 %.

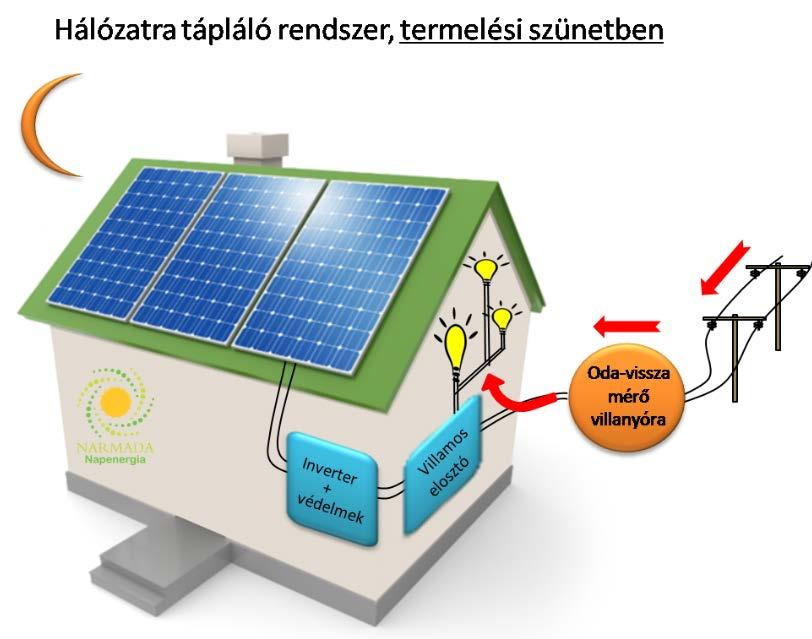

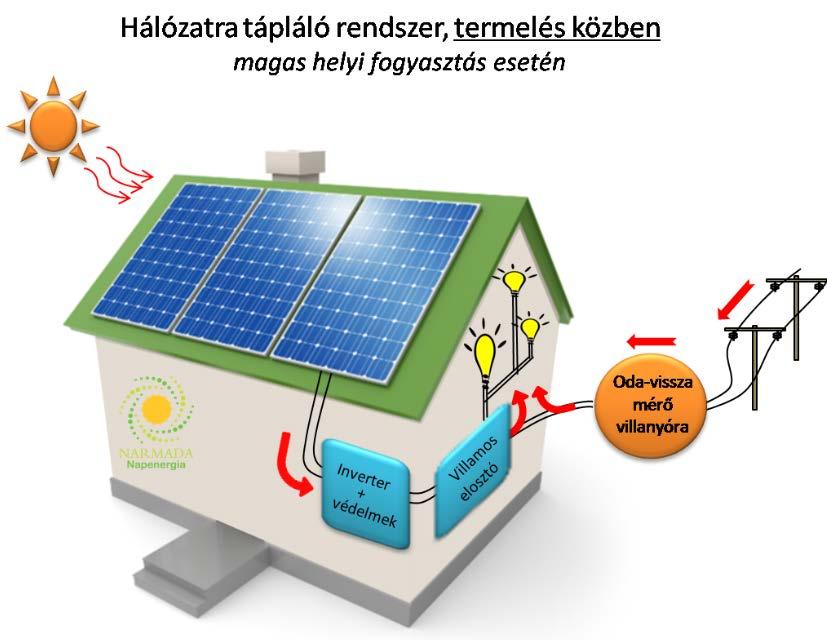

37 Napelemrendszer típusok hálózatra termelő rendszer

40 Napelemrendszer típusok szigetüzem

41 SolarEdge

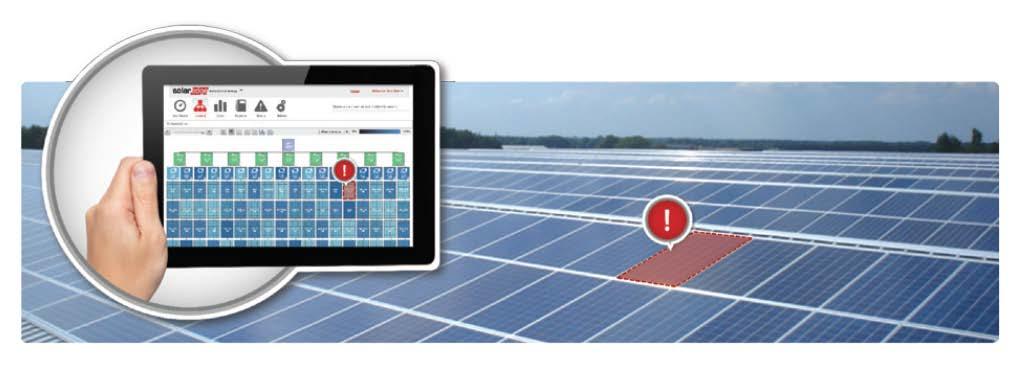

42 SolarEdge

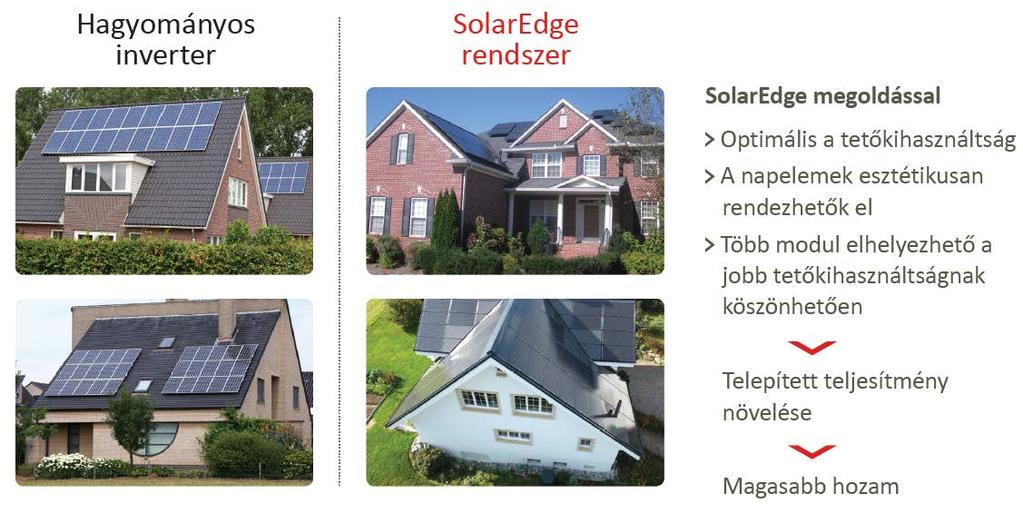

43 SolarEdge

44 SolarEdge

45 SolarEdge

46 SolarEdge

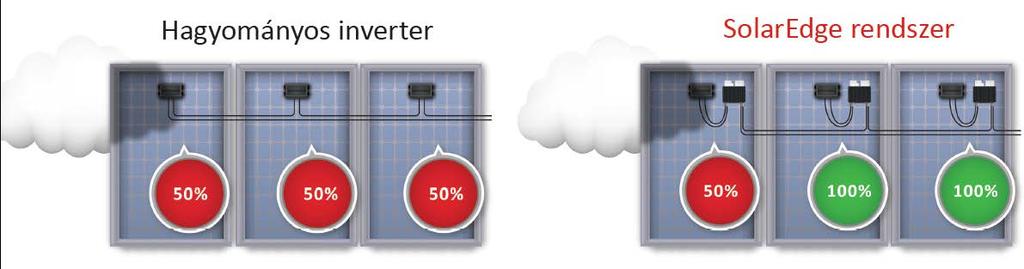

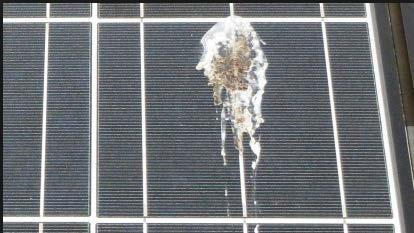

47 SolarEdge Hagyományos inverter SolarEdge +1,4% hozam 9 10% + 1 6,6% = 96,6% 9 10% + 1 8% = 98%

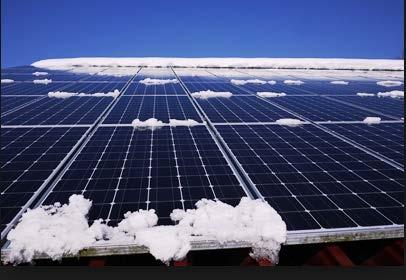

48 Hagyományos inverter SolarEdge Árnyékhatás a panel alsó részén +7% SolarEdge 9 10% + 1 0% = 90% 9 10% + 1 7% = 97%

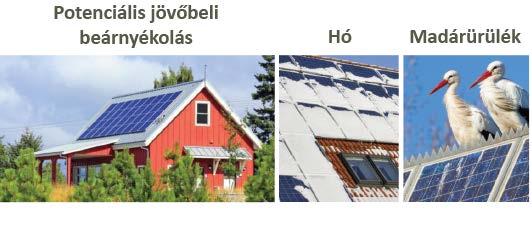

49 Napelem modulok öregedése, hibalehetőségei Degradáció A (poli-/mono) kristályos szolárcelláknál, a kezdeti 2%-os degradációs érték után, relatíve állandó a degradáció az egész üzemidő alatt, ami közel 0,2% illetve 0,1 1% évente. PID-effektus Potential Induced Degradation / Feszültség által indukált degradáció Hatásfok romlás, amit a gyártók különböző gyártástechnológiai megoldásokkal igyekeznek kiküszöbölni. A felgyülemlő negatív töltések nem folynak vissza a cella hátsó kontaktusába, hanem az EVA fólia és az üveg felületen a modul kerethez vándorolnak, s ezzel rontják a hatásfokot.

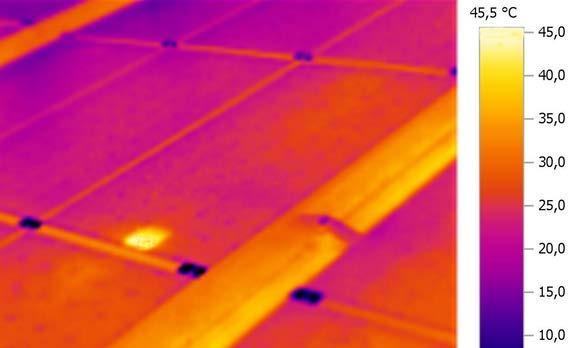

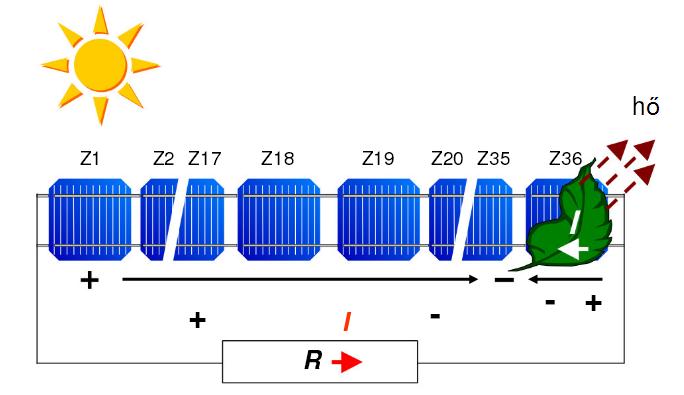

50 Napelem modulok öregedése, hibalehetőségei Hotspot

51 Napelem modulok öregedése, hibalehetőségei Hotspot

52 Miért jó a SolarWorld?

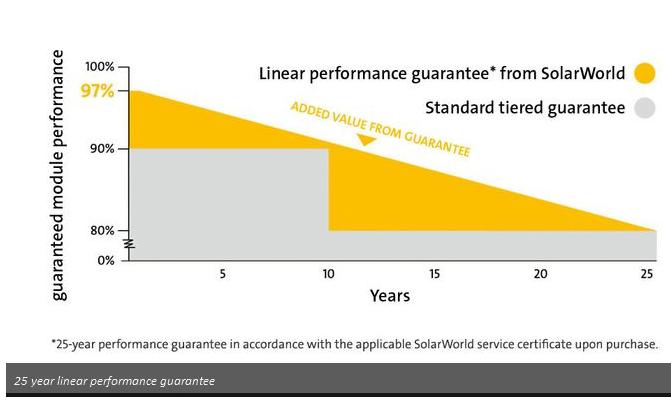

53 Miért jó a SolarWorld? Garantált modul hatásfok SolarWorld lineáris garancia Más gyártók standard garanciája 20 év termék garancia, 25 év lineáris hozam garancia Első évben min. 97% hozam, majd évenként max. 0,7% hozamcsökkenés 25 évig

54 Mi az a perc technológia? Teljesítménynövelés a cellák fény abszorpciójának növelésével. Az elért teljesítmény növekedés mellett a hosszú hullámok jobb abszorpciója alakul ki alacsony beesési szög mellett (reggel és este), illetve felhős időben is.

55 Mi az a perc technológia?

56 MI történik, ha a gyári hozamot nem teljesíti a napelem? <15 év esetén, a deklarált teljesítményhozamot Nem leadó napelemeket a gyár élettartamnak megfelelő hozammal rendelkező használt panelre cseréli vagy kijavítja azt. >15 év esetén, a fenti megoldások mellett a gyár fenntartja a jogot az anyagi kompenzáció lehetőségére is. Hiba mérése IEC szabványban rögzítettek szerint vagy a gyár saját mérése EN szerint. A csere során felmerülő szállítási/szerelési költségek a vevőt terhelik. DE.

57 GYIK Gyakori kérdések Ki hozhat létre háztartási méretű kiserőművet? A háztartási méretű kiserőműnél az erőmű nagysága és a csatlakozási módja van szabályozva, tehát ilyen jellegű termelői kapacitást nem csak háztartások, hanem társaságok is létrehozhatnak.

58 GYIK Gyakori kérdések Milyen feltételeknek kell eleget tenni, háztartási méretű kiserőmű esetén? Meglévő csatlakozási pont szükséges, illetve a csatlakozási ponton rendelkezésre álló teljesítménynél nem építhető be nagyobb termelői kapacitás (kismegszakítók, vagy biztosítékok összegzett amperértéke: [A] x 230 [V] / 1000 = rendelkezésre álló teljesítmény [KVA], pl.: 3 x 16 A x 230 V / 1000 = 11,04 kva)

59 GYIK Gyakori kérdések Milyen elszámolási időszakot érdemes választani? A jogszabály, megállapodása alapján havi, negyedéves, vagy éves elszámolási időszakot tesz lehetővé. - Ha a felhasználó a fogyasztott villamos energiához illesztett vagy attól kisebb termelő kapacitással rendelkezik, célszerű az éves elszámolást választani. - A beépített termelő kapacitás által előállított villamos energiamennyiség meghaladja a fogyasztott villamos energiamennyiséget, az eltéréstől függően éves, vagy havi elszámolást célszerű választani.

60 GYIK Gyakori kérdések Milyen költsége van a hálózatra csatlakozásnak? Nincs csatlakoztatási költség, amennyiben a rendelkezésre álló teljesítmény elegendő a napelemes rendszer teljesítményéhez. Hálózatfejlesztési kötelezettség esetén az aktuális tarifa alapján kell a bővítés költségét megfizetni. Jelenleg: A meglévő mérőberendezés kétirányú mérőre való cseréje (3 x 16 A névleges áramú) 11,04 kva teljesítményű villamos energiatermelő berendezésig az elosztói engedélyes kötelezettsége.

61 Miért jó a SolarWorld? A TÜV Rheinland Power controlled tanúsítvány garantálja: tanúsítványhoz képest a maximum eltérés 2%. pozitív teljesítménytűrés, csak a leellenőrzött 0 Wp és +10 Wp modulok kerülnek kiszállításra. Lineáris teljesítménygarancia 25 évre. Németországi saját cella és napelem gyártás. 20 (!) év termékgarancia. 40 év gyártói tapasztalat. Nagy hatásfokú 5 bushbar mono PERC technológia. Szabadalmaztatott saroklevezető az öntisztulás érdekében.

62 Miért jó a SolarWorld? Kiemelkedő hatásfok: 17,3 SW290 SW300 PID és garantáltan hotspot ellenálló

63 Villanyszámlánk összetevői Mit jelent az elosztói alapdíj? Az elosztói alapdíj azokra a szolgáltatói költségekre egyebek mellett a vezeték karbantartására, a mérőcserére, leolvasásra nyújt fedezetet, amelyek függetlenek a fogyasztástól, ezért éves fix díjat állapítanak meg rá az áramszolgáltatók.

64 Villanyszámlánk összetevői A1 kedvezményes árszabás 1320Kwh -ig A1 normál árszabás A2 árszabás csúcsidőszak A2 árszabás völgyidőszaka Energia díj Rendszerhasználati díjak ÁFA (27%) Bruttó áramdíj 15,06 13,475 7,70 36,24 16,10 13,475 7,98 37,56 19,98 13,475 9,03 42,49 11,88 13,475 6,84 32,20 B árszabás 11,25 7,005 4,92 23,18 B GEO árszabás 12,16 7,005 5,17 24,34 H árszabás 11,25 7,005 4,92 23,18

65 Mennyiért veszi át a szolgáltató a megtermelt áramunkat? Lakossági fogyasztók esetén a hálózatba táplált plusz villamos energia átvételi ára a mindenkori szolgáltatói energiaár átlagárának nettó díja, hálózathasználati díjak nélkül. ELMÜ esetén ez ~16.- Ft/kWh

66 Elektromos áram gázár összehasonlítás Áram: 1 kwh = 3,6 MJ Gáz: 1 m 3 gáz fűtőértéke ~34,7 MJ/m 3 ár: I. kat.: 2,364 Ft/MJ + ÁFA (3486 MJ-ig): 104,2 Ft/m 3 II. kat.: 2,712 Ft/MJ + ÁFA (3486 MJ felett): 119,5 Ft/m 3 alapdíj: 973.-Ft/hó 1 m 3 gáz ~9,64 kwh áramnak felel meg

67 Nemzetközi villamosenergia árak Forrás: Magyar Energetikai és Közmű-szabályozási Hivatal

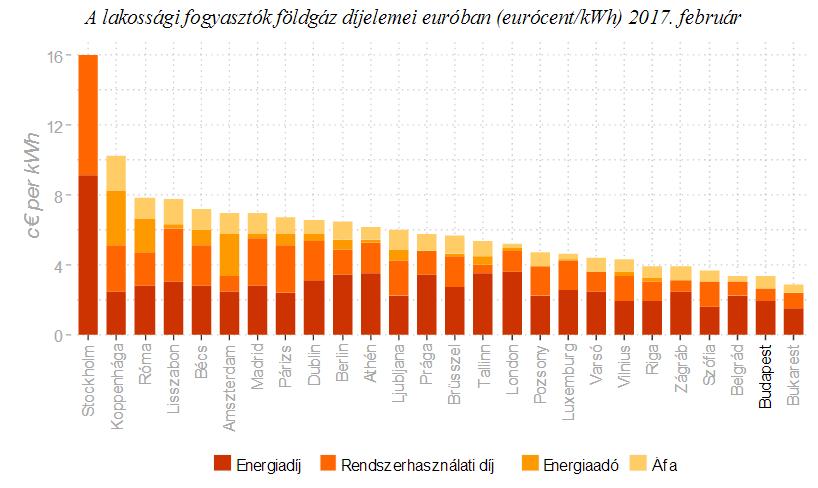

68 Nemzetközi gázárak Forrás: Magyar Energetikai és Közmű-szabályozási Hivatal

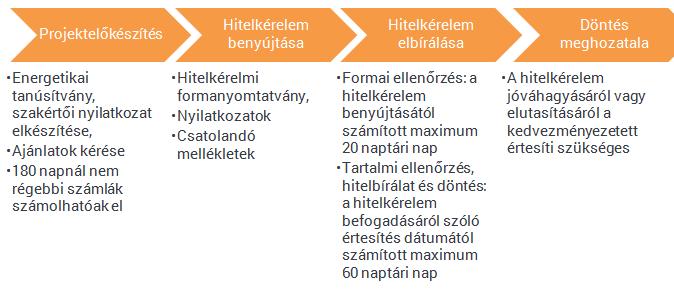

69 Lakossági kamatmentes hitel GINOP-8.4.1/A-17, VEKOP Lakóépületek energiahatékonyságának és a megújuló energia felhasználásának növelését célzó hitelprogramok folyamatábrája Forrás: portfolio.hu

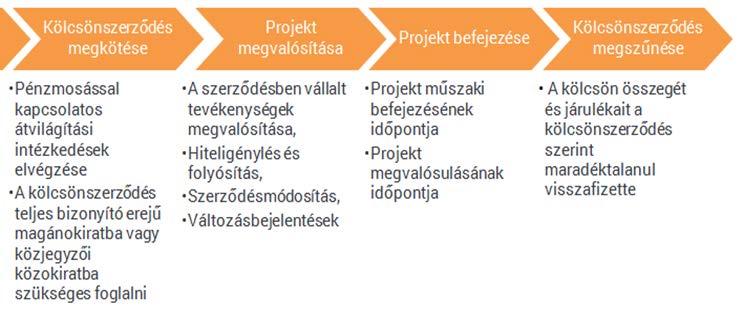

70 Lakossági kamatmentes hitel GINOP-8.4.1/A-17, VEKOP Lakóépületek energiahatékonyságénak és a megújuló energia felhasználásának növelését célzó hitelprogramok folyamatábrája Részletes hitelinformáció: Forrás: portfolio.hu

71 Köszönöm a figyelmét! Bármilyen kérdés, illetve további információért, ingyenes, személyre szabott ajánlatért hívjon bátran: info@narmadanapenergia.hu
