1 Hungary FELHASZNÁLÓI ÚTMUTATÓ VEZETÉK NÉLKÜLI ÉRINTŐKÉPERNYŐS VEZÉRLŐ EGYSÉG

2 RF Touch felhasználói útmutató Gratulálunk az RF Touch érintőképernyős vezérlőegységének megvásárlásához! Az eszköz az RF Control vezeték nélküli rendszer részét képezi. Az RF Touch lehetővé teszi: az érintőképernyőről történő vezérlést - a Hőmérséklet szabályzás szabályzását - fényerőszabályzást - elektr.berendezések kapcsolását - redőnyök vezérlését - érzékelőkkel való bővítést - kapcsolóóra funkciót - elektr.berendezések csoportban történő vezérlését a rendszer egyszerű áttekinthetőségét vezeték nélküli kommunikációt, bontás és kábelezés igénye nélkül 2

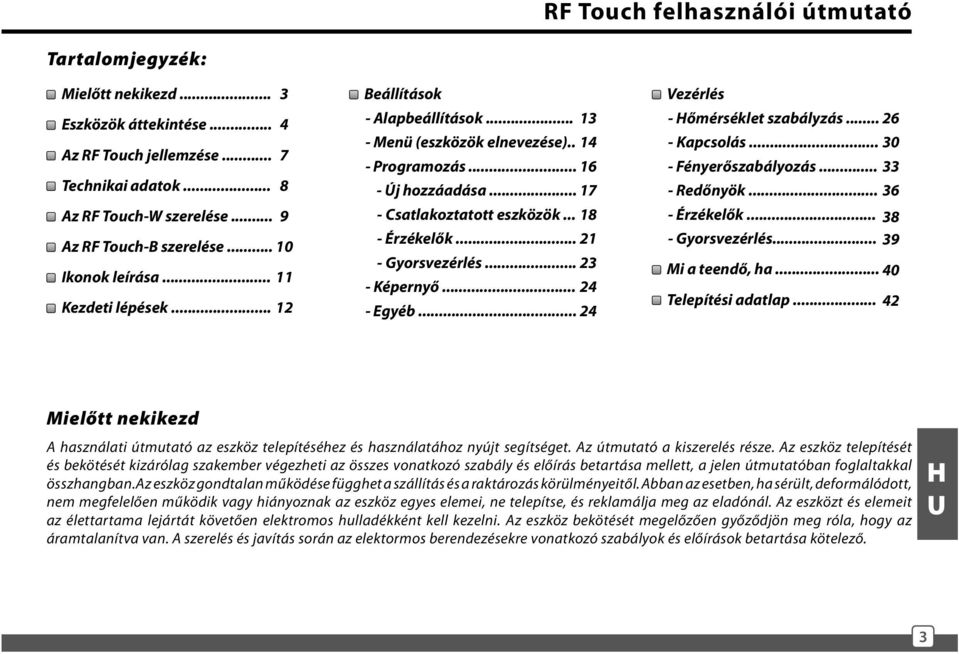

3 RF Touch felhasználói útmutató Tartalomjegyzék: Mielőtt nekikezd... 3 Eszközök áttekintése... 4 Az RF Touch jellemzése... 7 Technikai adatok... 8 Az RF Touch-W szerelése... 9 Az RF Touch-B szerelése Ikonok leírása Kezdeti lépések Beállítások - Alapbeállítások Menü (eszközök elnevezése) Programozás Új hozzáadása Csatlakoztatott eszközök Érzékelők Gyorsvezérlés Képernyő Egyéb Vezérlés - Hőmérséklet szabályzás Kapcsolás Fényerőszabályozás Redőnyök Érzékelők Gyorsvezérlés Mi a teendő, ha Telepítési adatlap Mielőtt nekikezd A használati útmutató az eszköz telepítéséhez és használatához nyújt segítséget. Az útmutató a kiszerelés része. Az eszköz telepítését és bekötését kizárólag szakember végezheti az összes vonatkozó szabály és előírás betartása mellett, a jelen útmutatóban foglaltakkal összhangban.az eszköz gondtalan működése függhet a szállítás és a raktározás körülményeitől. Abban az esetben, ha sérült, deformálódott, nem megfelelően működik vagy hiányoznak az eszköz egyes elemei, ne telepítse, és reklamálja meg az eladónál. Az eszközt és elemeit az élettartama lejártát követően elektromos hulladékként kell kezelni. Az eszköz bekötését megelőzően győződjön meg róla, hogy az áramtalanítva van. A szerelés és javítás során az elektormos berendezésekre vonatkozó szabályok és előírások betartása kötelező. H U 3

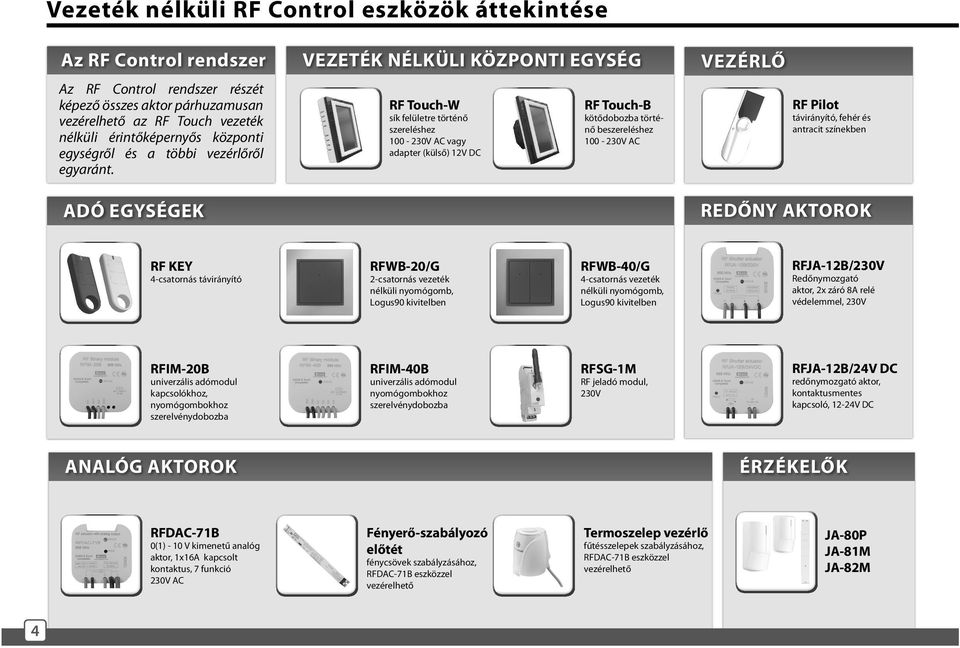

4 Vezeték nélküli RF Control eszközök áttekintése Az RF Control rendszer Az RF Control rendszer részét képező összes aktor párhuzamusan vezérelhető az RF Touch vezeték nélküli érintőképernyős központi egységről és a többi vezérlőről egyaránt. ADÓ EGYSÉGEK VEZETÉK NÉLKÜLI KÖZPONTI EGYSÉG RF Touch-W sík felületre történő szereléshez V AC vagy adapter (külső) 12V DC RF Touch-B kötődobozba történő beszereléshez V AC VEZÉRLŐ RF Pilot távirányító, fehér és antracit színekben REDŐNY AKTOROK RF KEY 4-csatornás távirányító RFWB-20/G 2-csatornás vezeték nélküli nyomógomb, Logus90 kivitelben RFWB-40/G 4-csatornás vezeték nélküli nyomógomb, Logus90 kivitelben RFJA-12B/230V Redőnymozgató aktor, 2x záró 8A relé védelemmel, 230V RFIM-20B univerzális adómodul kapcsolókhoz, nyomógombokhoz szerelvénydobozba RFIM-40B univerzális adómodul nyomógombokhoz szerelvénydobozba RFSG-1M RF jeladó modul, 230V RFJA-12B/24V DC redőnymozgató aktor, kontaktusmentes kapcsoló, 12-24V DC ANALÓG AKTOROK ÉRZÉKELŐK RFDAC-71B 0(1) - 10 V kimenetű analóg aktor, 1x16A kapcsolt kontaktus, 7 funkció 230V AC Fényerő-szabályozó előtét fénycsövek szabályzásához, RFDAC-71B eszközzel vezérelhető Termoszelep vezérlő fűtésszelepek szabályzásához, RFDAC-71B eszközzel vezérelhető JA-80P JA-81M JA-82M 4

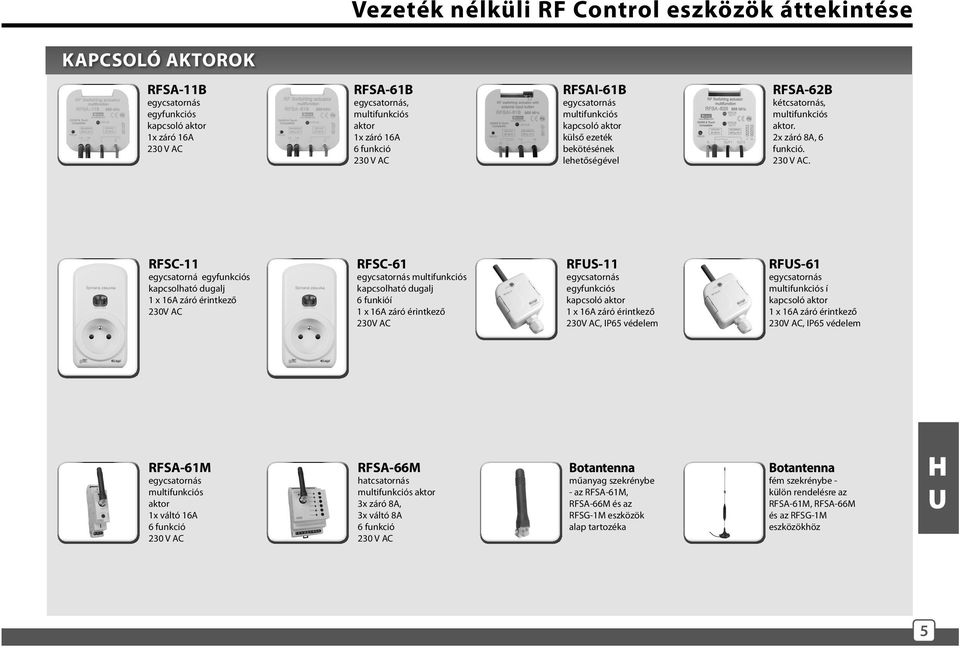

5 Vezeték nélküli RF Control eszközök áttekintése KAPCSOLÓ AKTOROK RFSA-11B egycsatornás egyfunkciós kapcsoló aktor 1x záró 16A 230 V AC RFSA-61B egycsatornás, multifunkciós aktor 1x záró 16A 6 funkció 230 V AC RFSAI-61B egycsatornás multifunkciós kapcsoló aktor külső ezeték bekötésének lehetőségével RFSA-62B kétcsatornás, multifunkciós aktor. 2x záró 8A, 6 funkció. 230 V AC. RFSC-11 egycsatorná egyfunkciós kapcsolható dugalj 1 x 16A záró érintkező 230V AC RFSC-61 egycsatornás multifunkciós kapcsolható dugalj 6 funkióí 1 x 16A záró érintkező 230V AC RFUS-11 egycsatornás egyfunkciós kapcsoló aktor 1 x 16A záró érintkező 230V AC, IP65 védelem RFUS-61 egycsatornás multifunkciós í kapcsoló aktor 1 x 16A záró érintkező 230V AC, IP65 védelem RFSA-61M egycsatornás multifunkciós aktor 1x váltó 16A 6 funkció 230 V AC RFSA-66M hatcsatornás multifunkciós aktor 3x záró 8A, 3x váltó 8A 6 funkció 230 V AC Botantenna műanyag szekrénybe - az RFSA-61M, RFSA-66M és az RFSG-1M eszközök alap tartozéka Botantenna fém szekrénybe - külön rendelésre az RFSA-61M, RFSA-66M és az RFSG-1M eszközökhöz H U 5

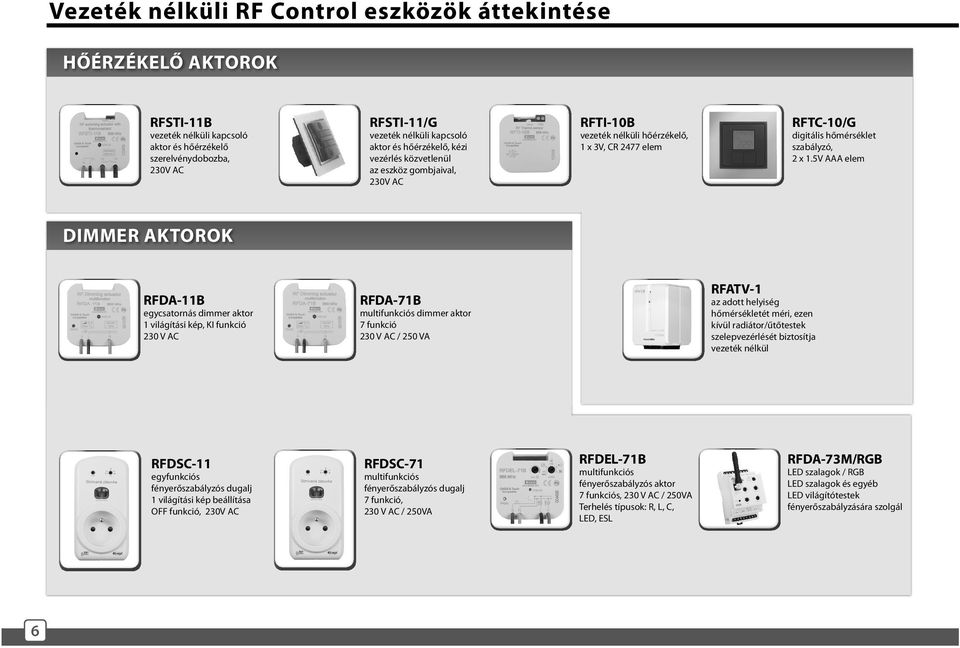

6 Vezeték nélküli RF Control eszközök áttekintése HŐÉRZÉKELŐ AKTOROK RFSTI-11B vezeték nélküli kapcsoló aktor és hőérzékelő szerelvénydobozba, 230V AC RFSTI-11/G vezeték nélküli kapcsoló aktor és hőérzékelő, kézi vezérlés közvetlenül az eszköz gombjaival, 230V AC RFTI-10B vezeték nélküli hőérzékelő, 1 x 3V, CR 2477 elem RFTC-10/G digitális hőmérséklet szabályzó, 2 x 1.5V AAA elem DIMMER AKTOROK RFDA-11B egycsatornás dimmer aktor 1 világítási kép, KI funkció 230 V AC RFDA-71B multifunkciós dimmer aktor 7 funkció 230 V AC / 250 VA RFATV-1 az adott helyiség hőmérsékletét méri, ezen kívül radiátor/űtőtestek szelepvezérlését biztosítja vezeték nélkül RFDSC-11 egyfunkciós fényerőszabályzós dugalj 1 világítási kép beállítása OFF funkció, 230V AC RFDSC-71 multifunkciós fényerőszabályzós dugalj 7 funkció, 230 V AC / 250VA RFDEL-71B multifunkciós fényerőszabályzós aktor 7 funkciós, 230 V AC / 250VA Terhelés típusok: R, L, C, LED, ESL RFDA-73M/RGB LED szalagok / RGB LED szalagok és egyéb LED világítótestek fényerőszabályzására szolgál 6

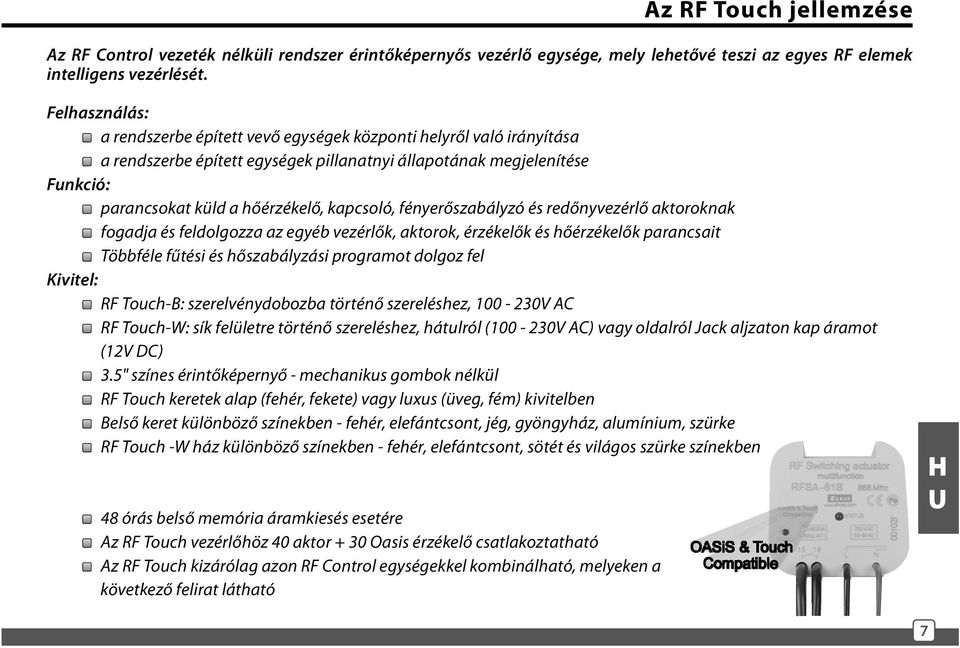

7 Az RF Touch jellemzése Az RF Control vezeték nélküli rendszer érintőképernyős vezérlő egysége, mely lehetővé teszi az egyes RF elemek intelligens vezérlését. Felhasználás: a rendszerbe épített vevő egységek központi helyről való irányítása a rendszerbe épített egységek pillanatnyi állapotának megjelenítése Funkció: parancsokat küld a hőérzékelő, kapcsoló, fényerőszabályzó és redőnyvezérlő aktoroknak fogadja és feldolgozza az egyéb vezérlők, aktorok, érzékelők és hőérzékelők parancsait Többféle fűtési és hőszabályzási programot dolgoz fel Kivitel: RF Touch-B: szerelvénydobozba történő szereléshez, V AC RF Touch-W: sík felületre történő szereléshez, hátulról ( V AC) vagy oldalról Jack aljzaton kap áramot (12V DC) 3.5" színes érintőképernyő - mechanikus gombok nélkül RF Touch keretek alap (fehér, fekete) vagy luxus (üveg, fém) kivitelben Belső keret különböző színekben - fehér, elefántcsont, jég, gyöngyház, alumínium, szürke RF Touch -W ház különböző színekben - fehér, elefántcsont, sötét és világos szürke színekben 48 órás belső memória áramkiesés esetére Az RF Touch vezérlőhöz 40 aktor + 30 Oasis érzékelő csatlakoztatható Az RF Touch kizárólag azon RF Control egységekkel kombinálható, melyeken a következő felirat látható H U 7

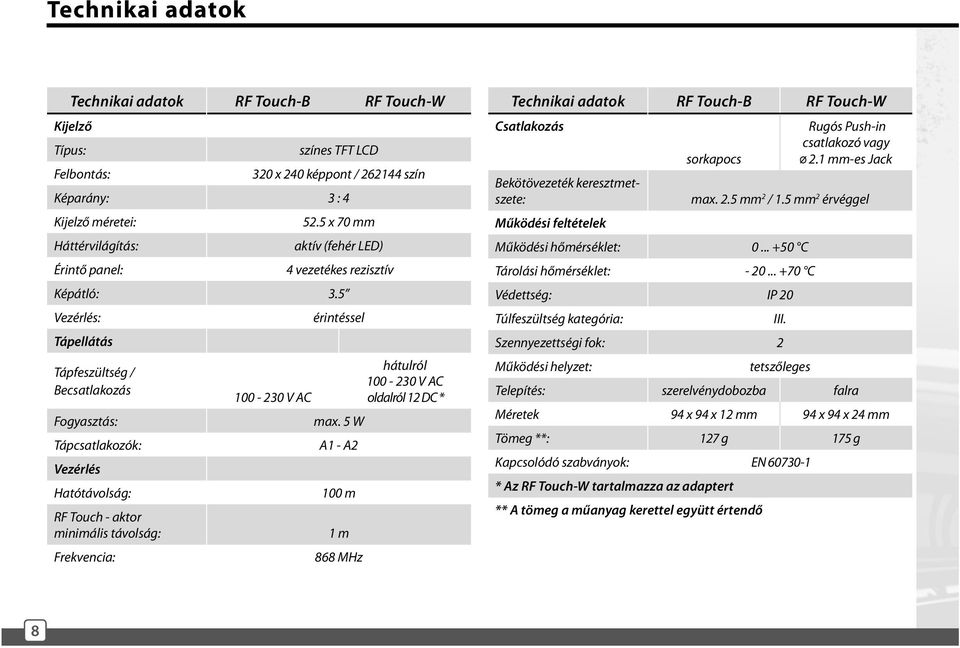

8 Technikai adatok Technikai adatok RF Touch-B RF Touch-W Kijelző Típus: színes TFT LCD Felbontás: 320 x 240 képpont / szín Képarány: 3 : 4 Kijelző méretei: 52.5 x 70 mm Háttérvilágítás: aktív (fehér LED) Érintő panel: 4 vezetékes rezisztív Képátló: 3.5 Vezérlés: érintéssel Tápellátás Tápfeszültség / Becsatlakozás Fogyasztás: Tápcsatlakozók: Vezérlés Hatótávolság: RF Touch - aktor minimális távolság: Frekvencia: hátulról V AC V AC oldalról 12 DC * max. 5 W A1 - A2 100 m 1 m 868 MHz Technikai adatok RF Touch-B RF Touch-W Csatlakozás sorkapocs Rugós Push-in csatlakozó vagy 2.1 mm-es Jack Bekötövezeték keresztmetszete: max. 2.5 mm 2 / 1.5 mm 2 érvéggel Működési feltételek Működési hőmérséklet: C Tárolási hőmérséklet: C Védettség: IP 20 Túlfeszültség kategória: III. Szennyezettségi fok: 2 Működési helyzet: tetszőleges Telepítés: szerelvénydobozba falra Méretek 94 x 94 x 12 mm 94 x 94 x 24 mm Tömeg **: 127 g 175 g Kapcsolódó szabványok: EN * Az RF Touch-W tartalmazza az adaptert ** A tömeg a műanyag kerettel együtt értendő 8

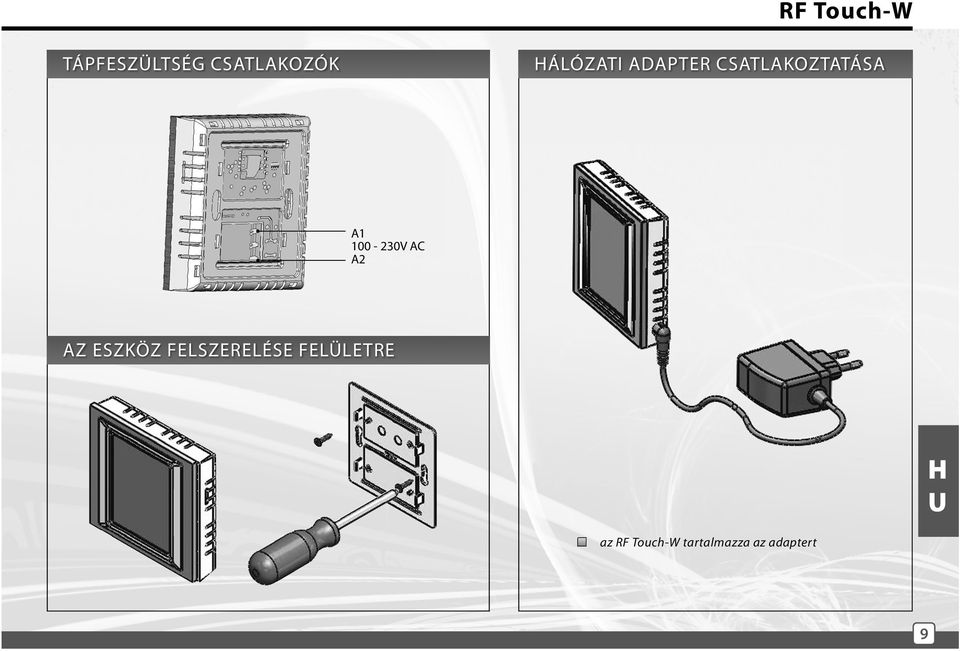

9 RF Touch-W TÁPFESZÜLTSÉG CSATLAKOZÓK HÁLÓZATI ADAPTER CSATLAKOZTATÁSA A V AC A2 AZ ESZKÖZ FELSZERELÉSE FELÜLETRE H U az RF Touch-W tartalmazza az adaptert 9

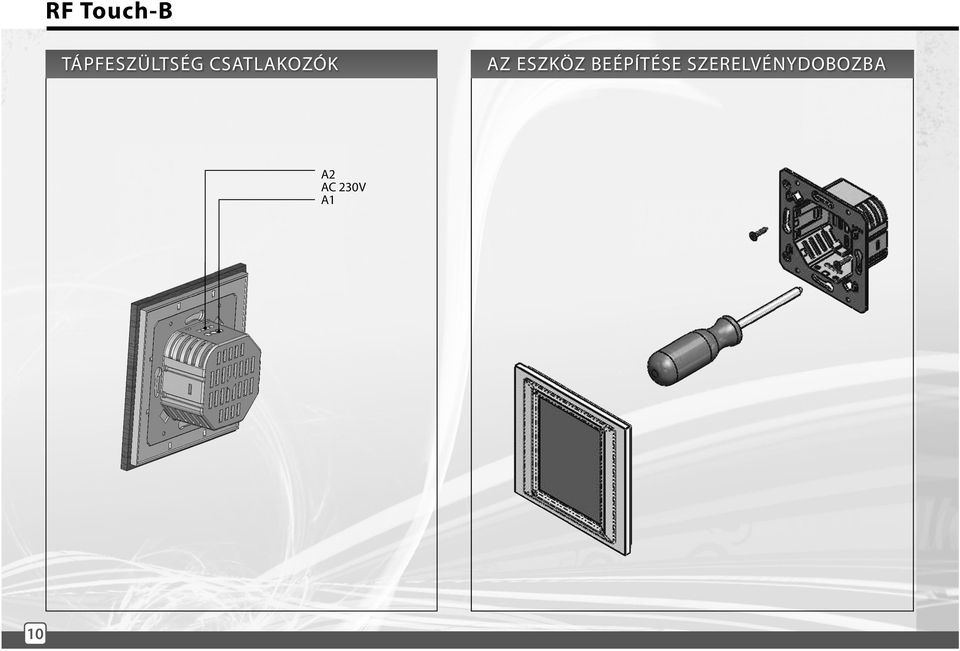

10 RF Touch-B TÁPFESZÜLTSÉG CSATLAKOZÓK AZ ESZKÖZ BEÉPÍTÉSE SZERELVÉNYDOBOZBA A2 AC 230V A1 10

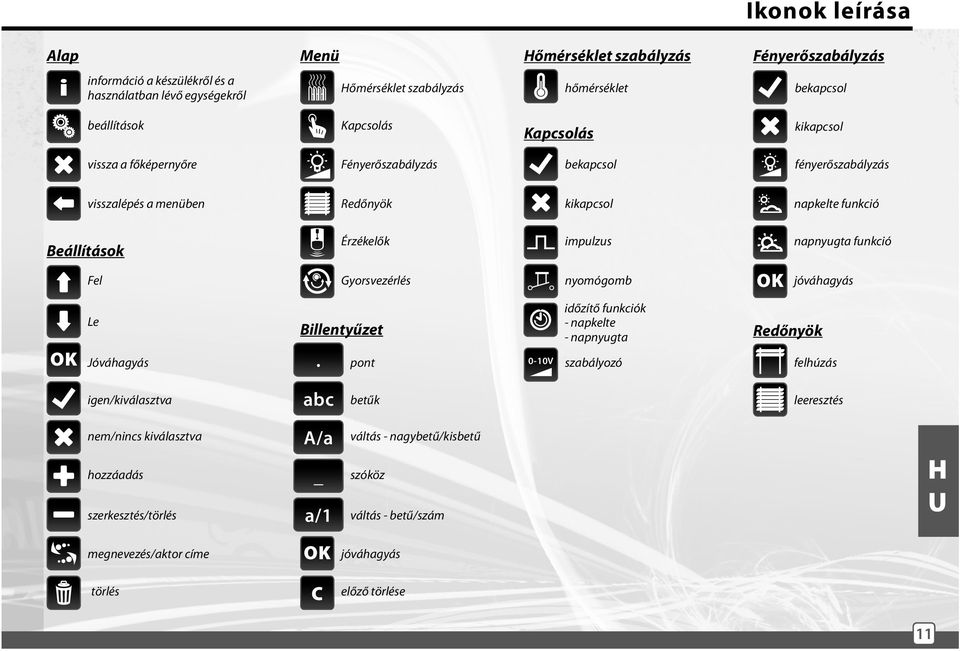

11 Ikonok leírása Alap Menü Hőmérséklet szabályzás Fényerőszabályzás információ a készülékről és a használatban lévő egységekről Hőmérséklet szabályzás hőmérséklet bekapcsol beállítások Kapcsolás Kapcsolás kikapcsol vissza a főképernyőre Fényerőszabályzás bekapcsol fényerőszabályzás visszalépés a menüben Redőnyök kikapcsol napkelte funkció Beállítások Érzékelők impulzus napnyugta funkció Fel Gyorsvezérlés nyomógomb OK jóváhagyás OK Le Jóváhagyás Billentyűzet. pont 0-10V időzítő funkciók - napkelte - napnyugta szabályozó Redőnyök felhúzás igen/kiválasztva abc betűk leeresztés nem/nincs kiválasztva hozzáadás szerkesztés/törlés A/a _ a/1 váltás - nagybetű/kisbetű szóköz váltás - betű/szám H U megnevezés/aktor címe OK jóváhagyás törlés C előző törlése 11

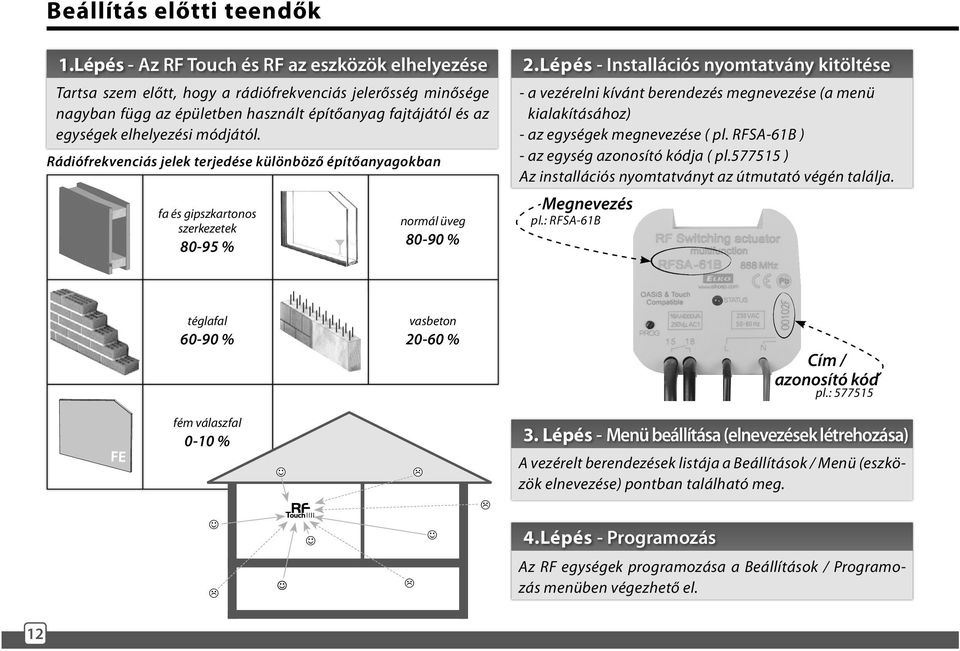

12 Beállítás előtti teendők 1.Lépés - Az RF Touch és RF az eszközök elhelyezése Tartsa szem előtt, hogy a rádiófrekvenciás jelerősség minősége nagyban függ az épületben használt építőanyag fajtájától és az egységek elhelyezési módjától. Rádiófrekvenciás jelek terjedése különböző építőanyagokban fa és gipszkartonos szerkezetek % normál üveg % 2.Lépés - Installációs nyomtatvány kitöltése - a vezérelni kívánt berendezés megnevezése (a menü kialakításához) - az egységek megnevezése ( pl. RFSA-61B ) - az egység azonosító kódja ( pl ) Az installációs nyomtatványt az útmutató végén találja. Megnevezés pl.: RFSA-61B téglafal % vasbeton % Cím / azonosító kód pl.: fém válaszfal 0-10 % 3. Lépés - Menü beállítása (elnevezések létrehozása) A vezérelt berendezések listája a Beállítások / Menü (eszközök elnevezése) pontban található meg. 4.Lépés - Programozás Az RF egységek programozása a Beállítások / Programozás menüben végezhető el. 12

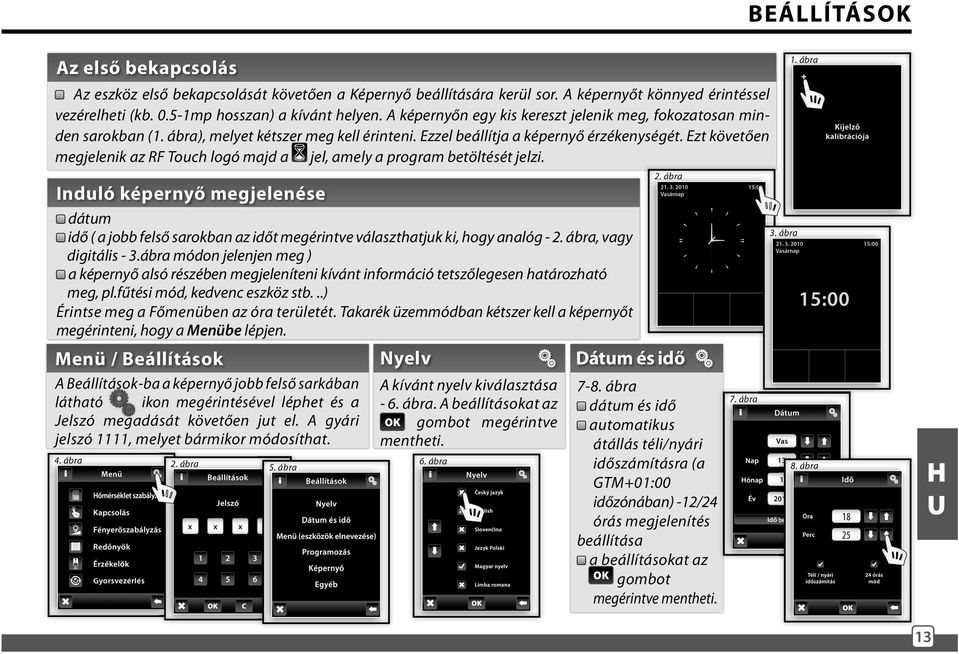

13 BEÁLLÍTÁSOK Az első bekapcsolás Az eszköz első bekapcsolását követően a Képernyő beállítására kerül sor. A képernyőt könnyed érintéssel vezérelheti (kb mp hosszan) a kívánt helyen. A képernyőn egy kis kereszt jelenik meg, fokozatosan minden sarokban (1. ábra), melyet kétszer meg kell érinteni. Ezzel beállítja a képernyő érzékenységét. Ezt követően megjelenik az RF Touch logó majd a jel, amely a program betöltését jelzi. Induló képernyő megjelenése dátum idő ( a jobb felső sarokban az időt megérintve választhatjuk ki, hogy analóg - 2. ábra, vagy digitális - 3.ábra módon jelenjen meg ) a képernyő alsó részében megjeleníteni kívánt információ tetszőlegesen határozható meg, pl.fűtési mód, kedvenc eszköz stb...) Érintse meg a Főmenüben az óra területét. Takarék üzemmódban kétszer kell a képernyőt megérinteni, hogy a Menübe lépjen. Menü / Beállítások A Beállítások-ba a képernyő jobb felső sarkában látható ikon megérintésével léphet és a Jelszó megadását követően jut el. A gyári jelszó 1111, melyet bármikor módosíthat. 4. ábra 2. ábra 6. ábra 5. ábra Nyelv A kívánt nyelv kiválasztása - 6. ábra. A beállításokat az OK gombot megérintve mentheti. 2. ábra Dátum és idő 7-8. ábra dátum és idő automatikus átállás téli/nyári időszámításra (a GTM+01:00 időzónában) -12/24 órás megjelenítés beállítása a beállításokat az OK gombot megérintve mentheti. 7. ábra 3. ábra 1. ábra 8. ábra H U 13

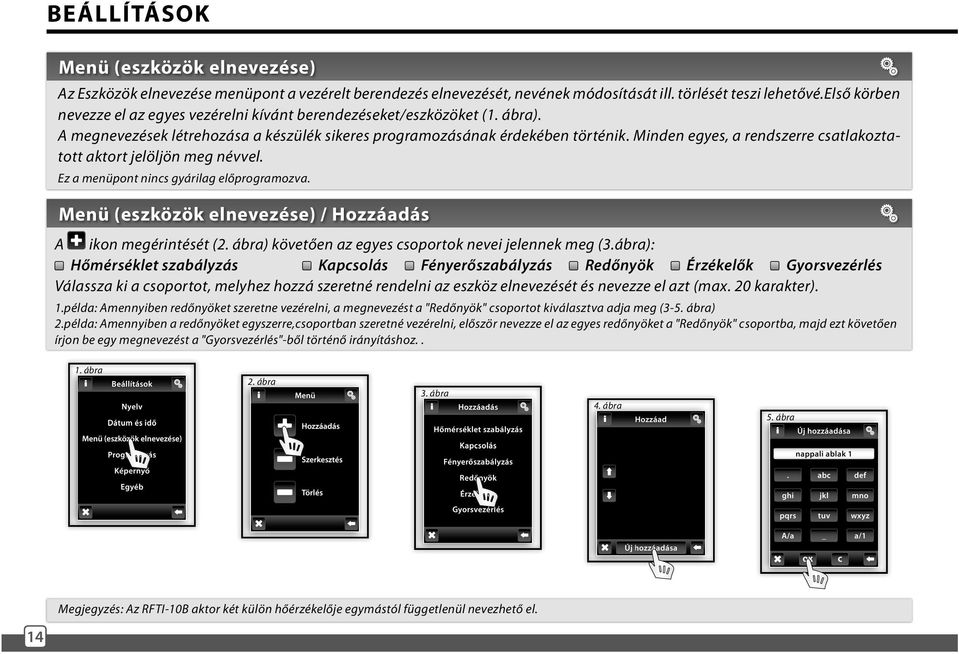

14 BEÁLLÍTÁSOK Menü (eszközök elnevezése) Az Eszközök elnevezése menüpont a vezérelt berendezés elnevezését, nevének módosítását ill. törlését teszi lehetővé.első körben nevezze el az egyes vezérelni kívánt berendezéseket/eszközöket (1. ábra). A megnevezések létrehozása a készülék sikeres programozásának érdekében történik. Minden egyes, a rendszerre csatlakoztatott aktort jelöljön meg névvel. Ez a menüpont nincs gyárilag előprogramozva. Menü (eszközök elnevezése) / Hozzáadás A ikon megérintését (2. ábra) követően az egyes csoportok nevei jelennek meg (3.ábra): Hőmérséklet szabályzás Kapcsolás Fényerőszabályzás Redőnyök Érzékelők Gyorsvezérlés Válassza ki a csoportot, melyhez hozzá szeretné rendelni az eszköz elnevezését és nevezze el azt (max. 20 karakter). 1.példa: Amennyiben redőnyöket szeretne vezérelni, a megnevezést a "Redőnyök" csoportot kiválasztva adja meg (3-5. ábra) 2.példa: Amennyiben a redőnyöket egyszerre,csoportban szeretné vezérelni, először nevezze el az egyes redőnyöket a "Redőnyök" csoportba, majd ezt követően írjon be egy megnevezést a "Gyorsvezérlés"-ből történő irányításhoz.. 1. ábra 2. ábra 3. ábra 4. ábra 5. ábra Megjegyzés: Az RFTI-10B aktor két külön hőérzékelője egymástól függetlenül nevezhető el. 14

15 BEÁLLÍTÁSOK Menü (eszközök elnevezése) / Szerkesztés A Szerkesztés menüpont alatt a korábban megadott megnevezést módosíthatja. A Szerkesztés ikont megérintve (1. ábra) a 2. ábrán látható ablak jelenik meg, ahol kiválasztja a csoportot, majd a vátoztatni kívánt eszköz megnevezését (3. ábra), melyet a megjelenő billentyűzet segítségével módosíthat. Az OK ikont megérintve mentheti a megváltoztatott nevet. Menü (eszközök elnevezése) / Törlés A Törlés menüpont az Ön által korábban megadott elnevezés törlésére szolgál. A Törlés ikont megérintve (5. ábra) a 6. ábrán látható ablak jelenik meg, ahol kiválasztja a csoportot, majd a törölni kívánt eszköz megnevezését (7. ábra). Az " IGEN" ikon megérintésével a kijelölt megnevezés törlődik (8. ábra). 1. ábra 5. ábra 2. ábra 6. ábra 3. ábra 7. ábra 4. ábra 8. ábra H U 15

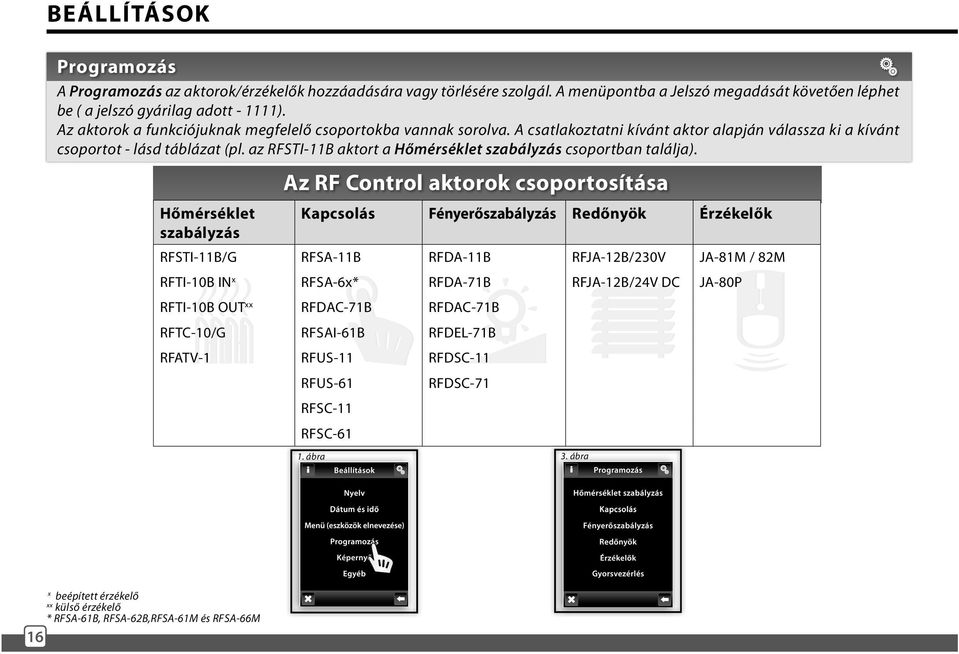

16 BEÁLLÍTÁSOK Programozás A Programozás az aktorok/érzékelők hozzáadására vagy törlésére szolgál. A menüpontba a Jelszó megadását követően léphet be ( a jelszó gyárilag adott ). Az aktorok a funkciójuknak megfelelő csoportokba vannak sorolva. A csatlakoztatni kívánt aktor alapján válassza ki a kívánt csoportot - lásd táblázat (pl. az RFSTI-11B aktort a Hőmérséklet szabályzás csoportban találja). Hőmérséklet szabályzás Az RF Control aktorok csoportosítása Kapcsolás Fényerőszabályzás Redőnyök Érzékelők RFSTI-11B/G RFSA-11B RFDA-11B RFJA-12B/230V JA-81M / 82M RFTI-10B IN x RFSA-6x* RFDA-71B RFJA-12B/24V DC JA-80P RFTI-10B OUT xx RFDAC-71B RFDAC-71B RFTC-10/G RFSAI-61B RFDEL-71B RFATV-1 RFUS-11 RFDSC-11 RFUS-61 RFDSC-71 RFSC-11 RFSC ábra 3. ábra 16 x beépített érzékelő xx külső érzékelő * RFSA-61B, RFSA-62B,RFSA-61M és RFSA-66M

17 BEÁLLÍTÁSOK Programozás / Új hozzáadása Ez a menüpont az aktor egy adott megnevezéshez való párosításához szolgál. A kívánt csoporton belül (Hőmérséklet szabályzás, Fényerőszabályzás...) érintse meg az Új hozzáadása ikont (1. ábra). Így megjelenik az adott csoprthoz sorolt aktorok listája (2. ábra). Érintéssel válassza ki azt az aktort, melyet párosítani szeretne az RF OK Touch vezérlővel. Adja meg az aktor címét (azonosítóját), mely az eszközön található (3. ábra), majd az felirat megérintésével mentse az adatokat. A köv.ablakban válassza ki az Ön által korábban megadott megnevezést, amelyhez az aktort hozzá kívánja rendelni (4. ábra). - Egy aktorhoz csak egy megnevezés rendelhető. -Az RF Touch programozása alatt az aktor bekötött/bekapcsolt állapoban kell legyen. A jelerősségi teszt (6. ábra) az adó és a vevő közti rádiófrekvenciás kommunikációhoz szükséges jelerősség szintjét mutatja. - A Start feliratot megérintve (7. ábra) elindítja az ellenőrzést; a jelerősség pillanatnyi szintje százalékban látható. -A Vissza a programozáshoz feliratot megérintve visszalép a Programozás menübe. 1. ábra 2. ábra 3. ábra 4. ábra 5. ábra 6. ábra 7. ábra H U Programozás / Hőmérséklet szabályzás / Új hozzáadása / RFTI-10B és RFTC-10/G A két egység hőmérséklet-érzékelőkkel rendelkezik, a program nem teszteli a kommunikációt. Megjegyzés: Az RFTI-10B aktor két külön hőérzékelője egymástól függetlenül nevezhető el. Az aktor címe mindkét érzékelőnél ugyanaz. 17

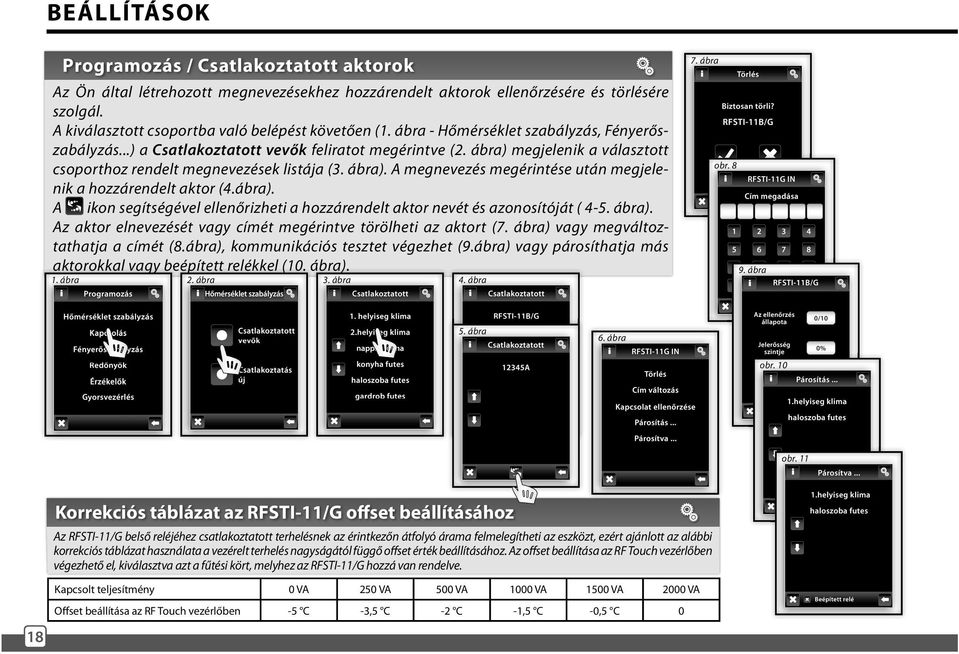

18 BEÁLLÍTÁSOK Programozás / Csatlakoztatott aktorok Az Ön által létrehozott megnevezésekhez hozzárendelt aktorok ellenőrzésére és törlésére szolgál. A kiválasztott csoportba való belépést követően (1. ábra - Hőmérséklet szabályzás, Fényerőszabályzás...) a Csatlakoztatott vevők feliratot megérintve (2. ábra) megjelenik a választott csoporthoz rendelt megnevezések listája (3. ábra). A megnevezés megérintése után megjelenik a hozzárendelt aktor (4.ábra). A ikon segítségével ellenőrizheti a hozzárendelt aktor nevét és azonosítóját ( 4-5. ábra). Az aktor elnevezését vagy címét megérintve törölheti az aktort (7. ábra) vagy megváltoztathatja a címét (8.ábra), kommunikációs tesztet végezhet (9.ábra) vagy párosíthatja más aktorokkal vagy beépített relékkel (10. ábra). 1. ábra 2. ábra 3. ábra 4. ábra 7. ábra obr ábra 5. ábra 6. ábra obr. 10 obr. 11 Korrekciós táblázat az RFSTI-11/G offset beállításához Az RFSTI-11/G belső reléjéhez csatlakoztatott terhelésnek az érintkezőn átfolyó árama felmelegítheti az eszközt, ezért ajánlott az alábbi korrekciós táblázat használata a vezérelt terhelés nagyságától függő offset érték beállításához. Az offset beállítása az RF Touch vezérlőben végezhető el, kiválasztva azt a fűtési kört, melyhez az RFSTI-11/G hozzá van rendelve. Kapcsolt teljesítmény 0 VA 250 VA 500 VA 1000 VA 1500 VA 2000 VA 18 Offset beállítása az RF Touch vezérlőben -5 C -3,5 C -2 C -1,5 C -0,5 C 0

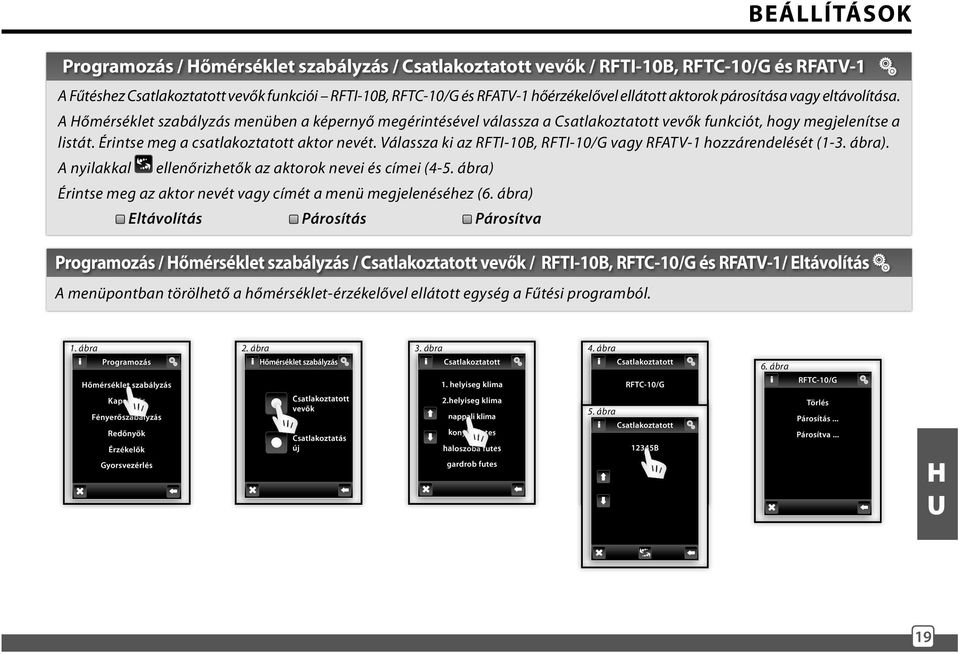

19 BEÁLLÍTÁSOK Programozás / Hőmérséklet szabályzás / Csatlakoztatott vevők / RFTI-10B, RFTC-10/G és RFATV-1 A Fűtéshez Csatlakoztatott vevők funkciói RFTI-10B, RFTC-10/G és RFATV-1 hőérzékelővel ellátott aktorok párosítása vagy eltávolítása. A Hőmérséklet szabályzás menüben a képernyő megérintésével válassza a Csatlakoztatott vevők funkciót, hogy megjelenítse a listát. Érintse meg a csatlakoztatott aktor nevét. Válassza ki az RFTI-10B, RFTI-10/G vagy RFATV-1 hozzárendelését (1-3. ábra). A nyilakkal ellenőrizhetők az aktorok nevei és címei (4-5. ábra) Érintse meg az aktor nevét vagy címét a menü megjelenéséhez (6. ábra) Eltávolítás Párosítás Párosítva Programozás / Hőmérséklet szabályzás / Csatlakoztatott vevők / RFTI-10B, RFTC-10/G és RFATV-1/ Eltávolítás A menüpontban törölhető a hőmérséklet-érzékelővel ellátott egység a Fűtési programból. 1. ábra 2. ábra 3. ábra 4. ábra 6. ábra 5. ábra H U 19

20 BEÁLLÍTÁSOK Programozás / Hőmérséklet szabályzás / Csatlakoztatott vevők / RFTI-10B, RFTC-10/G и RFATV-1/ Párosítás.. Az RFTI-10B vagy RFTC-10/G kombinált hőmérsékleti egységek és az RFSA-61M, RFSA-61B, RFDAC-71B vagy RFATV-1 aktorok hozzárendeléséhez használható menüpont, amikor a hőmérsékleti egységben mérjük az aktuális hőmérsékletet és a mért hőmérséklet alapján egy multifunkciós aktor kapcsolja a fűtést. A multifunkciós kapcsoló aktort az RF Touch vezérli a beállított hőmérsékletek szerint. Megjegyzés: az RFTI-10B aktor kétféleképp használható: hőmérséklet mérésére (kapcsoló aktorral való párosítás nélkül) multifunkciós aktorral párosítva a Hőmérséklet szabályzás a mért hőmérséklet alapján vezérelhető. Programozás / Hőmérséklet szabályzás / Csatlakoztatott vevők / RFTI-10B, RFTC-10/G и RFATV-1/ Párosítva.. Megjeleníti azt a multifunkciós aktort, amely a termoszelepet vezérli. Az aktor megnevezését megérintve törölheti a párosított aktort. Megjegyzés: Az elemjelzés a kijelzőn (1. ábra) tájékoztatást ad az elem kapacitásáról. Érintse az elemet az egység nevének megjelenítéséhez. A nyilakkal ellenőrizhetők az aktorok nevei és címei (2-3 ábra). obr. 1 obr. 2 obr. 3 20

21 Programozás / Érzékelők BEÁLLÍTÁSOK Az Érzékelők"csoport (1. ábra) a menüben szereplő OASIS érzékelők hozzárendelésére vagy törlésére szolgál. Az Érzékelő hozzáadása feliratot megérintve (2. ábra) megjelenik az érzékelők listája. Válassza ki azt az érzékelőt, amelyet hozzá szeretne rendelni az RF Touch vezérlőhöz. Az RF Touch vezérlő ezt követően keresés módba kapcsol, amit a ikon jelez (a legkisebb távolság az RF Touch vezérlő és az érzékelő között minimum 1.5m kell legyen). Az érzékelőbe helyezze be az elemet, ezt követően az RF Touch vezérlő megtalálja azt. A hozzárendelést a megérintésével hagyja jóvá (5. ábra). Válassza ki a megnevezést, amelyhez hozzá szeretné rendelni az érzékelőt (6. ábra). Egy érzékelőhöz mindössze egy megnevezés rendelhető. A ikont megérintve a hozzárendelt érzékelő nevét vagy azonosítóját jelenítheti meg (7-8. ábra). A nevet/azonosítót megérintve a következő lehetőségek jelennek meg (9. ábra): Törlés Párosítás Párosítva 1. ábra 2. ábra 3. ábra 5. ábra 6. ábra 8. ábra 4. ábra 7. ábra 9. ábra H U 21

22 BEÁLLÍTÁSOK Programozás / Érzékelők / Törlés Ez a pont az érzékelő és az "Érzékelők" menüpontban található megnevezés közötti kapcsolat törlésére szolgál (1. ábra). 1. ábra Megjegyzés: A JA-81M és a JA-82M érzékelő kétféle képpen használható fel: állapotot jelenít meg (kikapcsolva/bekapcsolva) - pl nyitott ablak (kapcsoló aktor csatlakoztatása nélkül) multifunkciós kapcsoló aktorral párosítva, amely reagál az érzékelő állapotára (kikapcsolva/bekapcsolva); pl.ajtónyitáskor bekapcsolja a világítást. A JA-80P érzékelőhöz minden esetben multifunkciós aktort kell párosítani. Programozás / Érzékelők / Párosítás A kiválasztott érzékelőt a Kapcsolás menüből kiválasztott berendezéssel párosíthatjuk, ahol multifunkciós aktor is hozzá van a névhez rendelve (pl. mozásérzékelőt a bejárati világítással, 2-3. ábra) Egy érzékelőhöz akár 30db multifunkciós aktor is hozzárendelhető. Amennyiben az érzékelő multifunkciós aktorral van párosítva, automatikusan aktiválásra kerül a Késleltetett kikapcsolás funkció is. Ez azt jelenti, hogy az érzékelő állapotának változása miatt a hozzárendelt aktor a vezérelt berendezést egy megadott időre kapcsolja be (2mp - 60perc). A Késleltetett kikapcsolás funkció kikapcsolási idő intervalluma a Menü/ Kapcsolás menüpont alatt állítható be (lásd 26.oldal). A fent leírt módon további érzékelőket adhatunk a rendszerhez. Az RF Touch vezérlőhöz akár 30db érzékelő csatlakoztatható. Megjegyzés: Az RF Touch vezérlő és az érzékelő közti legkisebb távolság 1.5m kell legyen. Programozás / Érzékelő / Párosítva Ezen menüpont alatt azon kapcsoló aktorok listája jelenik meg, amelyek az adott érzékelővel vannak párosítva. Az aktor megnevezését megérintve törölheti azt (4-5. ábra) 2. ábra 4. ábra 3. ábra 5. ábra 22

23 Programozás / Gyorsvezérlés 1. ábra 2. ábra 3. ábra 4. ábra 5. ábra 6. ábra 7. ábra BEÁLLÍTÁSOK A Gyorsvezérlés a csoportos utasítások kialakítására szolgál, amikor is egy érintéssel több aktort vezérelhet. A Gyorsvezérlés minden egyes csoportjához egyenként akár 20 aktort párosíthat. Megjegyzés: A Gyorsvezérlés menübe csak akkor tud vezérlést beállítani, ha az utasításhoz hozzárendelni kívánt aktorok már egyébként a Kapcsolás, Fényerőszabályzás vagy a Redőnyök csoportban programozva vannak. A Gyorsvezérlés menüben (1. ábra) válassza ki az Ön által korábban megadott elnevezések közül azt, amelyet csoprtos utasítás végrehajtásához szeretne rendelni. (2. ábra). Az "Új hozzáadása" felirat kiválasztását követően (3. ábra) megjelennek a különböző feladatcsoportok (Kapcsolás, Fényerősazbályzás, Redőnyök). Válassza ki azt, amelyet hozzá szeretne rendelni az utasításhoz (4. ábra). Megjelennek azon eszközök megnevezései, amelyek az adott csoporthoz (pl. Kapcsolás) vannak rendelve. Válassza ki a kívánt megnevezést (5. ábra) és egy újabb érintéssel adja meg a végrahajtani kívánt funkciót (6. ábra). Ezt követően a program visszalép feladatcsoportok megjelenítéséhez (Kapcsolás, Fényerőszabályzás, Redőnyök - 7. ábra), ahol folytathatja a programozást. A "Csatlakoztatott vevők" felirat megérintésével (8. ábra) a kiválasztott funkciót eltávolíthatja vagy módosíthatja (10. ábra). 8. ábra 9. ábra 10. ábra H U Megjegyzés: Az Eltávolítás paranccsal törli az RF Touch memóriájában tárolt csoportból az egységet. Minden aktor egység megmarad a memóriában. 23

24 BEÁLLÍTÁSOK Beállítás / Képernyő (1-2. ábra) Háttér: A kijelző háttér színének kiválasztása (fekete, kék, zöld, lila) Képernyővédő: a kívánt fényerősség (25%, 50%, 75%, 100%) a beállított időintervallum után aktiválódik (15s, 30s, 1min, 3min), a kijelző utolsó érintését követően. Alvás mód: itt állíthatja be azt az időintervallumot, amely leteltét követően az eszköz alvás módba lép - a képernyő lekapcsol (0min, 10min, 15min, 20min). Képernyő kalibrációja: Fokozatosan, a kijelző minden sarkában megjelenik egy kereszt, melyet minden alkalommal kétszer kell megérintenie. Ezzel a képernyő kalibrációja befejeződött. A kalibrációs képernyőt az eszköz újraindítása vagy a hálózati tápegység lekapcsolása és visszakapcsolása után érheti el, amikor megjelenik az RF Touch logó - tartsa a logót nyomva 3 mp-nél hosszabb ideig és megjelenik a kalibráció felülete. A kalibráció befejeztével a főképernyő jelenik meg. Beállítások/Egyéb (3-4. ábra) Jelszó módosítása: A Beállítás menü ponthoz szükséges jelszó módosítására szolgál. Az előre beállított gyári jelszó megadásával (5. ábra - gyári jelszó: 1111) a következő képernyőn megjelenik az új jelszó megadásának lehetősége, ahol megadhatja az Ön által választott új jelszót, és jóváhagyja azt az OK ikon megérintésével (6.ábra). Az új jelszó így mentésre kerül. Készülék újraindítása: a készülék újraindításához adja meg az 1234 jelszót (7. ábra). Ez a jelszó nem változtatható meg. A jelszó megadásával és az utasítás IGEN ikonon keresztüli megerősítésével (8. ábra) az eszöz a gyári beállításokkal indul újra. Az OK megynomását követően, amennyiben nem ad meg gjelszót, az RF Touch újraindul (a beállítások mentve maradnak). 3. ábra 4. ábra 5. ábra 6. ábra 1. ábra 7. ábra 2. ábra 8. ábra 24

25 BEÁLLÍTÁSOK Beállítások/Egyéb (1. ábra) Billentyűzár: a billentyűzár aktiválásával elkerülheti az RF Touch vezérlő nem kívánt vagy véletlen utasítását (2. ábra). A billentyűzár feloldását a főképernyőn megjelenő lakat ikon dupla megérintésével érheti el (3. ábra). Menü megjelenítése: A menüpontban beállíthatja azokat a csoportokat, amelyek a főképernyőn jelennek meg (pl. csak Fényerőszabályzás, Kapcsolás és Érzékelők ábra). Amennyiben az összes gyárilag beállított csoport mellett bejelöli az jelet, kizárólag csak az Ön által létrehozott megnevezések kerülnek megjelenítésre (csoportokra való osztás nélkül - 6. ábra). Ez a megjelenítési mód abban az esetben célszerű, ha max. 7 aktor van csatlakoztatva a rendszerhez. Hőmérséklet szabályzás: (7. ábra) itt adhatja meg a mértékegységet ( C vagy F), Hőmérséklet szabályzás hiszterézis beállítása: 0,5-5 C tartományban ( 8.ábra), az Offset beállítást -5 és +5 C tartományban (a mérési pontatlanságok kiegyenlítésére), és a termosztát funkcióit: Hőmérséklet szabályzás / Hűtés. Főképernyő: a főképernyő beállítására szolgál (9-10. ábra). A leggyakrabban használt eszközeit közvetlenül a főképernyő alsó részében található három négyzetből vezérelheti. Az 1.gombbal a bal, a 2.gombbal a középső, a 3.gombbal a jobb oldali négyzet tartalmát jelöli ki. 2. ábra 4. ábra 7. ábra 1. ábra Megjegyzés: Az RFTC-10/G offsetjét az eszköznél kell beállítani. 9. ábra 5. ábra 3. ábra 6. ábra 8. ábra 10. ábra H U 25

26 VEZÉRLÉS / HŐMÉRSÉKLET SZABÁLYZÁS 1. ábra 2. ábra Vezérlés / Hőmérséklet szabályzás A Hőmérséklet szabályzás menüpont (1.ábra) a fűtőberendezések vezérlését teszi lehetővé. A Hőmérséklet szabályzás feliratot megérintve a fűtéskörök menüpontba lép. (2.ábra). Normál mód Takarékos mód Party mód Temperált mód Az egyes fűtési módokhoz hozzárendelhető egy adott hőmérséklet, amelyet helyiségenként (fűtési körönként) saját igényei szerint állíthat be. Az adott fűtési mód kiválasztásával a rendszer az ott beállított értékre szabályozza a helyiség hőmérsékletét. Az adott ikon megérintésével beállíthatja az ikonhoz rendelt helyiség (fűtési kör) fűtési módját. Temperált mód 5-15 C tartományban szabályozza a hőmérsékletet, fagyvédelmi céllal. Hőmérséklet szabályzás program: a fűtési mód beállítására szolgál. AUTO Szabadság mód: a beállított "Hőmérséklet szabályzás program" ideiglenes megszakítására szolgál. Megjegyzés: a C/ F és a fűtési hiszterézis beállítása a Beállítások / Egyéb / Hőmérséklet szabályzás menüpontban lehetséges. Hőmérséklet szabályzás / Takarékos, Normál vagy Party mód értékeinek beállítása A fűtési mód szerkesztéséhez nyomja meg a Beállítások gombot (3.ábra), majd a módosítani kívánt fűtési mód ikonját (4.ábra) Normál, Takarékos, Party, Temperált mód. A kijelzőn megjelenő ikonok mutatják az aktuális hőmérsékletet és kiválasztott üzemmódhoz beállított hőmérsékletet. A Beállítások feliratot megérintve (5. ábra) módosíthatja a beállított értéket. A / nyilakkal állíthatja be a kívánt hőmérsékletet (a nyíl folyamatos nyomásával az érték gyorsan növekszik/csökken). Az OK feliratot megérintve menti a beállított hőmérsékletet (6. ábra). 3. ábra 4. ábra 5. ábra 6. ábra 26

27 VEZÉRLÉS / HŐMÉRSÉKLET SZABÁLYZÁS Hőmérséklet szabályzás / Fűtési mód A Beállítások menüpontban az adott fűtési kör vagy program szerkesztési felületébe lép (1.ábra). Válassza a AUTO Fűtési program menüpontot, ahol beállíthatja az időzítéseket és a hőmérsékletet (2.ábra). Az óra (perc) megérintésével kijelöli azt az adatot, amelyet meg szeretne változtatni (3. ábra). A / nyilak segítségével állítsa be a be- és kikapcsolás idejét. A jel mellett állíthatja be a kívánt hőmérsékletet. Megjegyzés: a nyíl folyamatos nyomásával az érték gyorsan növekszik/csökken. A Hé-Vas megérintésével a kiválasztott napon/napokon aktiválja a Fűtési programot. - az adott napot aktiválja, - az adott napot deaktiválja. A beállításokat az OK felirat megérintésével menti.amennyiben újabb fűtési programot szeretne beállítani, folytassa a programozást. Megjegyzés: egy napon belül akár 5 fűtési programot is megadhat. Az egyes fűtési programok időben nem keresztezhetik egymást (5. ábra). Program beállítása éjfélre és éjfélen túli időpontra - lásd 37.oldal. Napi megjelenítés (4. ábra) - a ikon segítségével jelenítheti meg az időbeli és hőmérséklet beállításokat (5-6. ábra). Egy adott beállítás törléséhez jelölje meg az adott beállításhoz rendelt időt / hőmérsékletet (6. ábra), majd a képernyő alján látható ikont, és így a kijelölt beállítás törlődik a rendszerből. Amennyiben nem jelöl be egy időt/hőmérsékletet sem, a ikon megérintésével az adott napra beállított összes ütemezést törli. Heti megjelenítés (7-8. ábra) - a képernyő alsó részében található ikont megérintve törli az összes addig beállított fűtési programot. 1. ábra 4. ábra 7. ábra 2. ábra 3. ábra 5. ábra 6. ábra 8. ábra H U 27

28 VEZÉRLÉS / HŐMÉRSÉKLET SZABÁLYZÁS Hőmérséklet szabályzás / Szabadság mód A Szabadság mód a Fűtési program ideiglenes megszakítására szolgál. A Szabadság mód feliratot megérintve (1. ábra) megnyílik a Bekapcsolás felirat, ahol a Szabadság mód kezdetének adatait jelölheti ki (év, hónap, nap). Az OK ikon megérintésével menti a bevitt adatokat. Ezt követően a Kikapcsolás felirat jelenik meg, ahol a Szabadság mód kikapcsolásának adait jelölheti ki. Az OK ikon megérintésével menti a bevitt adatokat. Az Áttekintés feliratot megérintve (3. ábra) a "Szabadság mód" beállításait tekintheti meg. Megjegyzés: A Szabadság mód -hoz akár 5 időintervallumot is megadhat. Az egyes programok időben nem keresztezhetik egymást. A Szabadság mód alatt a Takarékos mód kerül aktiválásra. A "Szabadság mód"egyes adatainak törléséhez ki kell jelölni a törölni kívánt adatot (4. ábra), és a kijelző alsó részében látható ikont megérintve töröljük azt. Amennyiben nem ad meg törölni kívánt adatot, a ikon megérintésével az összes Szabadság mód - hoz rendelt adatot törölheti. A FŰTÉSI MÓDOK ALÁ/FÖLÉ RENDELTSÉGE Temperált er mód Szabadság ad mód Fűtési program AUTO Takarékos mód Normál mód Party mód 1. ábra 2. ábra 3. ábra 4. ábra 28 Megjegyzés: A RF Touch egységben manuálisan is beállítható a kívánt hőmérséklet. Aktiválás után csak a következő fűtési program bekapcsolása vagy a szabadság program módosítja. Az RFTC-10/G egységben is be lehet állítani manuálisan a kívánt hőmérsékletet. A beállítás az RF Touch erre az eszközre vonatkozó következő fűtési programjának bekapcsolásakor változik meg.

29 Hőmérséklet szabályzás / RFATV-1 VEZÉRLÉS / HŐMÉRSÉKLET SZABÁLYZÁS A megfelelő fűtési mód beállításához válassza ki az ikont (1. ábra) majd a módosítani kívánt fűtési módot (2.ábra) Normál, Takarékos, Party vagy Készenléti mód. Az ablaknyitás érzékelési funkció (4.ábra) a hőmérséklet gyors csökkenését érzékeli, és amennyiben nyitott az ablak, a beállított időzítés idejére elzárja a fűtőtest termoszelepét. Három ablaknyitási érzékenységi szint vagy a kikapcsolás lehetősége közül választhat. - Alacsony érzékenység több mint 1,2 C/min hőmérséklet csökkenés - Átlagos érzékenység - több mint 0,8 C/min hőmérséklet csökkenés - Magas érzékenység - több mint 0,4 C/min hőmérséklet csökkenés Ablaknyitás érzékelés (5.ábra) a zöld színű pont jelzi, hogy a fűtés szüneteltetés bekapcsolt állapotban van. Állapot (5.ábra) a 0 állapot a termofej helyes működését jelzi. Amennyiben folyamatosan egyéb érték jelenik meg, lépjen kapcsolatba a gyártóval. Időzítés (6.ábra) ebben a menüpontban állíthatja be, mennyi ideig legyen elzárva a termoszelep abban az esetben, ha ablaknyitás érzékelése történik. 1. ábra 2. ábra 3. ábra 4. ábra 5. ábra 6. ábra H U Megjegyzés: Amennyiben egy rendszeren belül az RF Touch érintőképernyős központi egységen keresztül egy kapcsoló aktorhoz több RFATV-1 termofej is csatlakoztatva van, úgy a központi egység a hőforrás (pl.kazán) kikapcsolására vonatkozó utasítást csak akkor adja ki, ha az összes termofej a kívánt hőmérsékleti szintet érzékeli. 29

30 VEZÉRLÉS / KAPCSOLÁS Menü / Kapcsolás A Kapcsolás menüben minden kapcsolóeszközt kezelhet. A Kapcsolás feliratot megérintve (1. ábra) megjelennek az előzőleg elnevezett kapcsolók és állapotaik: zöld jel - bekapcsolva; piros jel - kikapcsolva. A kívánt nevet megérintve (2. ábra) megjelennek az alapfunkciók: Bekapcsolás Kikapcsolás Kapcsolás / Funkciók Nyomja meg a További funkciók (3. ábra) gombot a kívánt funkció kiválasztáshoz (4. ábra). A További funkciók lehetősége csak az RFSA-61B, RFSA-62B, RFSA-61M és az RFSA-66M típusú multifunkciós eszközöknél használható. Impulzus - az minden érintésére állapotot vált a kimenet. Nyomógomb - az nyomva tartva a kimenet zárt, elengedve nyitott. Késleltetett bekapcsolás - az érintésével elindul a beállított késleltetés, az idő lejárta után az aktor bekapcsol. Késleltetett kikapcsolás - az érintésével elindul a beállított késleltetés, az idő lejárta után a már bekapcsolt aktor kikapcsol. Az Idő beállítása gombot megnyomva beállíthatók a Késleltetett bekapcsolás és Késleltetett kikapcsolás időzítései. A késleltetési idő 2mp és 60 perc között állítható. Az jel az állítandó idő helyiértéke alatt jelenik meg a kívánt helyet megnyomva. Az idő beállítására a / ikonok szolgálnak. Megjegyzés: A gombok nyomva tartásával az érték gyorsan növekszik/csökken. Az időbeállítást az OK gombbal érvényesíteni kell. 1. ábra 2. ábra 3. ábra 4. ábra 5. ábra 30

31 VEZÉRLÉS / KAPCSOLÁS Főmenü / Kapcsolás / RFDAC-71B A Kapcsolás menüben kiválasztva a beprogramozott RFDAC-71B eszközt, megjelennek az alapfunkciók: Bekapcsolás Kikapcsolás. A Fényerőszabályzás 0-10V nyíl / ikonjait röviden megérintve beállítható a kívánt érték (3. ábra). Az OK gombra a parancs végrehajtódik. obr. 1 obr. 2 obr. 3 H U Megjegyzés: A hatékony fűtésszabályozáshoz ajánlott az RFDAC-71B és az RFTC-10/G vagy RFTI-10B hőmérsékleti egység párosítása. 31

32 VEZÉRLÉS / KAPCSOLÁS Kapcsolás / Heti program A Heti program a hetente ismétlődő kapcsolási funkciók automatizálására szolgál. Megnyomva a Heti program gombot (1a-b. ábra) a beállítási lehetőségek jelennek meg. Az óra (perc) megérintésével kijelöli az adatot, amelyet meg szeretne változtatni. A bekapcsolás - On és a kikapcsolás - Off időértékeit a / ikonokkal lehet állítani. Megjegyzés: Hosszabb gombnyomásra az értékek gyorsabban változnak. A Heti program naponkénti működése beállítható, engedélyezhető és letiltható (2. ábra): - engedélyezett, - letiltott. A program beállításának megerősítésére nyomja meg az OK gombot. További kapcsolások programozásához folytassa a Kapcsolás programot. Megjegyzés: Egy napra legfeljebb 5 Kapcsolási programot lehet beállítani, melyek időpontjai nem keresztezhetik egymást. Program beállítása éjfélre és éjfélen túli időpontra - lásd 37.oldal. A Napi / Heti megjelenítés gombjaival a beállított Kapcsolás programokat nézheti meg. A napi programok törléséhez nyomja meg a Napi megjelenítés gombot (3. ábra), válassza ki a törlendő programot az adott grafikon érintésével (4. ábra) majd nyomja meg a ikont, ezzel a program törlődik. Ha kijelölés nélkül nyomja meg a ikont, akkor minden nap ütemezése törlődik. A Heti megjelenítés képernyőn a ikonra kattintva az egész heti program törlődik (5-6. ábra). 1a. ábra 2. ábra 3. ábra 5. ábra 1b. ábra 4. ábra 6. ábra 32

33 VEZÉRLÉS / FÉNYERŐSZABÁLYZÁS Menü / Fényerőszabályzás A Fényerőszabályzás menüben kezelheti az összes fényforrást (R, L, C terheléseket, 250 VA-ig). A Fényerőszabályzás megnyomva (1. ábra) megjelennek az előzőleg elnevezett fényforrások (2. ábra). A "LED"-ek a fényforrás állapotát jelzik: zöld - bekapcsolva piros - kikapcsolva. gombot Fényerőszabályzás / Funkciók Az elnevezés megérintésével megjelennek az alapfunkciók: Bekapcsolás Kikapcsolás. A / nyíl ikonokkal beállítható a kívánt fényerő értéke (3. ábra), az OK gomb megnyomására a fényforrás a kívánt fényerőre áll be. Ha a ikon látható, akkor a fényerőt egy másik vezérlő átállította (4. ábra). A További funkciók (5. ábra) csak az RFDA-71B multifunkciós fényerőszabályzó aktorokkal és az RFDAC-71B analóg aktorral használhatók. Napkelte - Az ikont megnyomva a fényerősség a beállításnak megfelelően automatikusan nő Napnyugta - Az ikont megnyomva a fényerősség a beállításnak megfelelően automatikusan csökken A Beállítások gombot megnyomva a Napkelte és a Napnyugta időtartamait állíthatja be 2mp és 30 perc tartományban. Az óra (perc) megérintésével kijelöli az adatot, amelyet meg szeretne változtatni. Az időértéket a / nyíl ikonokkal lehet állítani. A beállítást nyugtázza az OK gombbal. Megjegyzés: Hosszabb gombnyomásra az értékek gyorsabban változnak. 1. ábra 2. ábra 3. ábra 4. ábra 5. ábra 6. ábra H U 33

34 VEZÉRLÉS / FÉNYERŐSZABÁLYZÁS ДИММИРОВАНИЕ/ RFDA-73M, RF RGB LED-550 Az RGB vezérlő képernyőn több elem és gomb jelenik meg. Az ON/OFF gomb hosszú nyomására (érintésére)a központilag beállított RGB eszközök fényerőssége vezérelhető bekapcsolás/ kikapcsolás. A képernyő felső részén lévő gombokkal a lámpák fényereje állítható 0-100% között, 5%-os lépésekben (a beállítást %-ban mutatja). A képernyő alján található gombokkal az RGB fények gyors és kényelmes beállítását lehet elvégezni. A gombok átváltásig aktív állapotukban maradnak. A fehér fény gombot megnyomva automatikusan a maximális értékeket veszi fel minden analóg bemenet. A kimeneti fényerőrősség is ennek megfelelően változik. A kimeneti RGB összetevők ilyen jellegű keverésével fehér színű fényt kapunk. A RGB színek szerinti világítás gombot megnyomva (megérintve) automatikusan megjelenik a fehér fény gomb, és a RGB színek szerinti világítás beállító gombok - aktív állapot jelzéssel. Az RF Touch képernyőjén megjelenő skálán mozgatva a kurzort beállíthatók az egyes RGB komponensekhez tartozó előre beállított analóg bemeneti értékek. 1. ábra 2. ábra 3. ábra 34

35 35 H U

36 VEZÉRLÉS / REDŐNYÖK Menü / Redőnyök A Redőnyök menüpontban minden redőnyt, árnyékolót, kaput, garázsajtót kezelhet, melyek végálláskapcsolóval vannak ellátva. Megnyomva a Redőnyök ikont (1. ábra), megjelennek a már elnevezett redőnyök (2. ábra). A "LED"-ek a redőnyök állapotát jelzik: zöld - leeresztett piros - felhúzott redőny Redőnyök / Funkciók Nyomja meg a kívánt nevet / címet a funkciók megjelenítéséhez: Felhúzás Leeresztés. Előtte mérje meg a redőny két végállása közötti mozgásának "t" időtartamát. Nyomja a Felhúzás ikont (3. ábra) 3mp-nél tovább, hogy felső véghelyzetbe álljon a redőny. Nyomja a Leeresztés ikont 3mp- -nél tovább, hogy a redőny elinduljon az alsó végállásba, ezzel egyidőben kezdje a redőnymozgás "t" időtartamának mérését. A Beállítások gombot megnyomva állíthatók az időtartamok, az óra(perc) megérintésével kijelöli az adatot, amelyet meg szeretne változtatni. A Felhúzás és Leersztés idejét a / ikonokkal lehet állítani, a mért "t" idő + 2mp értékre (4. ábra). A beállítást nyugtázza az OK gombbal. Megjegyzés: Hosszabb gombnyomásra az értékek gyorsabban változnak. A Felhúzás / Leeresztés gombok rövid megnyomására a redőny a kívánt irányba mozog. A 3mp-nél hosszabb gombnyomásra a végállásig megy. 1. ábra 2. ábra 3. ábra 4. ábra t+2s 36

37 VEZÉRLÉS / REDŐNYÖK Redőnyök / Heti program A Heti program a hetente ismétlődő kapcsolási funkciók automatizálására szolgál. Megnyomva a Heti program gombot (1. ábra) a beállítási lehetőségek jelennek meg. Az óra (perc) megérintésével kijelöli az adatot, amelyet meg szeretne változtatni. A Felhúzás és Leeresztés időértékeit a / ikonokkal lehet állítani. Hosszabb gombnyomásra az értékek gyorsabban változnak. A Heti program naponkénti működése beállítható, engedélyezhető és letiltható (2. ábra): - aktív nap, - nem aktív nap. A program beállításának megerősítésére nyomja meg az OK gombot. További vezérlések programozásához folytassa a Redőnyök menütől. Egy napra legfeljebb 5 Redőnyök (fel / le) programot lehet beállítani, melyek időpontjai nem fedhetik egymást. Program beállítása éjfélre és éjfélen túli időpontra - lásd 37.oldal. A Napi / Heti megjelenítés gombjaival a beállított Redőnyök programokat nézheti meg. A napi programok törléséhez nyomja meg a Napi megjelenítés gombot (3. ábra), válassza ki a törlendő programot az adott grafikon érintésével, majd nyomja meg a ikont (4. ábra), ezzel a program törlődik. Ha kijelölés nélkül nyomja meg a ikont, akkor minden nap ütemezése törlődik. A Heti megjelenítés képernyőn a ikonra kattintva az egész heti program törlődik (5-6. ábra). 1. ábra 3. ábra 5. ábra Megjegyzés: Inverz funkció beállítása: Érintse meg a / Heti nézet gombot, majd állítsa be a redőnyök mozgatásának kezdetét (7. ábra). 2. ábra 4. ábra 6. ábra obr. 7 H U 37

38 VEZÉRLÉS / ÉRZÉKELŐK Menü / Érzékelők Az Érzékelők menü a vizuális és kapcsoló típusú érzékelők kezelésére, beállítására szolgál. Megnyomva az Érzékelők ikont (1. ábra), megjelennek a már elnevezett érzékelők (2. ábra). Érzékelők - Kétállapotú A kétállapotú érzékelők (JA-81M - ajtó; JA-82M - ablak) állapotának megjelenítése: zöld - nyitva piros - zárva A JA-81M és a JA-82M érzékelőknek két üzemmódja lehet: Állapot információt ad (zárva / nyitva) - pl. egy ablakról (anélkül, hogy aktorhoz lenne párosítva). Multifunkciós kapcsoló aktorral párosítva, mely választ ad az érzékelő állapotáról (zárva / nyitva) - pl. világítás bekapcsolása ajtónyitásra. Értintse meg az érzékelő nevét, hogy megjelenjen a hozzá párosított aktor. A funkciók kiválasztásához nyomja meg a kapcsoló aktor nevét (4. ábra): Záráskor (nyugalmi): Nyitáskor (riasztás): Kikapcsolás - késleltetés nélkül Késleltetett kikapcsolás - a beállított idő letelte után kikapcsol Bekapcsolás - késleltetés nélkül Késleltetett bekapcsolás - a beállított idő letelte után bekapcsol A program beállításának mentéséhez nyomja meg az OK gombot. Megjegyzés: A késleltetési időket a párosított aktorok adják. 1. ábra 3. ábra 2. ábra 4. ábra 38 Érzékelők - Egyállapotú A JA-80P egyállapotú mozgásérzékelő állapota nem látható, multifunkciós kapcsoló aktorral lehet párosítani. Az érzékelő nevét megérintve megjelenik a hozzá párosított kapcsoló aktor neve. Megjegyzés: Az érzékelő automatikusan "Késleltetett kikapcsolás" funkcióval fog működni. Az időzítés a párosított aktorban van.

39 VEZÉRLÉS / GYORSVEZÉRLÉS Vezérlés / Gyorsvezérlés A gyorsvezérlés menüben csoportosan vezérelheti eszközeit. A gyorsvezérlés gombjának megérintésére (1. ábra) megjelennek az Ön által létrehozott nevek a kiválasztáshoz (2. ábra). Érintse meg a kívánt nevet a lehetőségek megjelenítéséhez (3. ábra): Aktiválás - a jelenet végrehajtódik Deaktiválás - az összes aktív aktor funkciója kikapcsol obr. 1 obr. 2 obr. 3 H U 39

40 Mi a teendő, ha... RF Touch egységek üzenetei Hiányos vagy helytelen műveleteknél figyelmeztetések jelennek meg a kijelzőn. Üzenetek Max. 40 helyiség adható meg. A mentés nem sikerült. A törlés nem sikerült. Nincs kijelölt egység Egy napon két időprogram átfedés. Egy napra nincs több időzítési program. A nap már ki volt választva. A bekapcsolási időpont nem lehet nagyobb, mint a kikapcsolási. Az egység már hozzá van rendelve a helyiséghez. A csoportban már létezik ilyen helyiség. Az egység címe már foglalt. Válasszon másik címet. Meg kell adni a teljes címet. Helyiség hőmérséklet megjelenítése - xxx. Maximum 40 egység adható meg. A bekapcsolási időpont nem egyezhet meg a kikapcsolási időponttal. A bekapcsolási időpont nem lehet későbbi, mint a kikapcsolási. Mind az 5 program elfoglalva. Teendők Nem adható meg 40-nél több helyiség. Írja be újra. Írja be újra. Rendelje hozzá a kívánt aktort. Állítsa át az időprogramot. Nem lehet másikat hozzárendelni. Módosítsa a beállítást. Módosítsa a beállítást. Válasszon másik helyiséget. Egy aktor egy helyiséghez rendelhető (kivéve a Gyorsvezérlést). Válasszon másik nevet. Módosítsa az információt. Írja be a helyes adatokat. Aktor nincs programozva. Aktor / érzékelő hiba. Sikertelen kommunikáció. Nem lehet 40 egységnél többet megadni. Módosítsa a beállításokat. Módosítsa a beállításokat. Nem adhat meg többet. 40

41 Mi a teendő, ha... RF Touch egységek üzenetei Üzenetek A helyiséghez nincs eszköz rendelve. Ez a csoport már tartalmazza az egységet. Érzéketlen képernyő - nem lehet vezérelni. EPROM memória hiba! RTC áramköri hiba! AT45 áramköri hiba! Program beállítása éjfélre és éjfélen túli időpontra - 00:00 időpontban az aktor nem hajt végre semmilyen feladatot. Adjon hozzá aktort. Teendők Módosítsa a beállítást. Kalibrálja az eszközt (húzza ki a tápegységet, majd dugja vissza és tartsa az ujját a megjelenő RF Touch feliraton. A kalibráláshoz érintse meg kétszer a keresztet minden sarokban). Lépjen kapcsolatba a gyártóval. Lépjen kapcsolatba a gyártóval. Lépjen kapcsolatba a gyártóval. - éjfélen átnyúló beállítás: állítsa be a bekapcsolás időpontját és a kikapcsolás időpontját állítsa 00:00 órára. A következő napon a bekapcsolás időpontját állítsa 00:00 órára majd adja meg a kikapcsolás kívánt időpontját. - éjféli időbeállítás: állítsa be a bekapcsolás időpontját és a kikapcsolás időpontját állítsa 23:59 re. Elfelejtette a jelszavát? Általános információk Kérjen információt a gyártótól. Az eszközök telepítésnél vegye figyelembe az RF jelátvitel biztonságát. Az RF Control belső térbe telepíthető. Az eszközöket nem lehet kültérben vagy nedves környezetben telepíteni, valamint fém- és fémajtós műanyag szekrényekbe, ahol akadályozva van a rádiófrekvenciás jel átvitele. Az RF Controlt nem ajánlott életmentő vagy veszélyes berendezések, mint szivattyúk, termosztát nélküli el. fűtések, liftek, felvonók, stb. vezérlésére használni - Az RF átvitel könnyen zavarható, így pl. nem lehet kikapcsolni távirányítóval a berendezést. Nem alkalmas ipari környezetben. - Óvja a nagy hőmérséklet-változásoktól és a túlzott nedvességtől. A hirtelen hőmérséklet-változás miatt, telepítése előtt legalább 2 órát tartsa a helyiségben az RF Touch vezérlőt, hogy kiegyenlítődjön a hőmérséklet. Ez megakadályozza a páralecsapódást és az abból adódó esetleges rövidzárlatot. - Ne használja gyúlékony anyagok közelében a készülékeket. A kontaktusok / berendezések állapotának grafikus ábrázolása (piros / zöld LED) tájékoztató jellegű, melyet befolyásolhat a feldolgozott információ mennyisége, vagy az, hogy az RF Touch és RF Pilot vezérlők kombináltan használnak több eszközt. Az RFSTI-11B és RFSTI-11G aktorok biztonsági funkciója: a kommunikációban bekövetkező, 25 percnél hosszabb hiba esetén lekapcsolja a kimenetet. 41 H U

42 Telepítési adatlap Sorszám A vezérelt eszköz leírása / neve Aktor neve Aktor címe

43 Telepítési adatlap Sorszám A vezérelt eszköz leírása / neve Aktor neve Aktor címe H U

44 Hungary ELKO EP Hungary kft Budapest Veres Péter út tel.: fax: info@elkoep.hu rev.2
