1 ÉPÍTÉSZETI LEÍRÁS Az építészeti döntés ismertetése A jelenleg kialakult infrastruktúra komolyan gátolja mind az oktatást, mind a betegellátást, mind pedig a tudományos munkát írja a pályázat kiírója. A Szájsebészeti Klinikát kivéve a kar különböző klinikái különböző lakóépületekben működnek. Függőfolyosós házakban vannak kialakítva, sokszor alapvető funkcionális igényt sem kielégítve. Ilyen körülmények között adja a budapesti FOK az ország fogorvosainak felét, oktat nagy létszámú rezidenst, ad helyet a PhD képzésnek, és folytat a fogorvosok számára szakmai továbbképzést. Nem csoda, hogy ilyen körülmények között csak nagy nehézségek árán tudja ezeket a feladatokat a FOK az ismert színvonalon teljesíteni. Meglepő módon a jelenlegi helyzet ismeretében kívánják a FOK-ot a volt Pátria nyomdában elhelyezni. Ez az épület a század elején ugyanis még szintén egy, a belvárosra jellemző belső udvaros lakóház volt. Az utcai szárnyban voltak a nagy belmagasságú nagy alapterületű lakások, míg az udvari szárnyban, a kis traktusszélességben a kis alapterületű cselédlakások. Az udvar a nyomda idejében épült be, hogy egyszerű módon lehessen egy csarnokteret biztosítani a gyártáshoz. Bár a kiírás a Pátria nyomda rekonstrukcióját irányozza elő, illetve sugallja, mi a teljes bontás mellett döntöttünk és egy új épületet javasolunk. Ennek az indokai a következők: Több funkcionális vázlat és elrendezés készítése után kiderült, hogy részleges bontás nélkül a megadott program csak igen nehezen helyezhető el úgy, hogy az funkcionálisan megfeleljen, a megadott területi igényeket kielégítse. A részleges bontást fajlagosan drágává teszi az, hogy logikusan arra a belső udvarban lévő szárnyakban kerülne sor. Innen a bontási anyag kiemelése a Szentkirályi utcába drágább technológiát jelent. Természetesen ezt a körülményt figyelembe véve az új részek építését is drágítja a nehezebb építési körülmény. Igen nehézkes és erősen költségnövelő a parkolók biztosítása egy klasszikus rekonstrukció esetén. Ilyen körülmények között nem lehet azt biztosítani, hogy a FOK egy európai színvonalú épületet kapjon, csak azt, hogy az eddig több épületben elhelyezet kompromisszumokkal élő klinikák most egy helyen kell, hogy eltűrjék a kompromisszumokat. A fenti indokok alapján úgy döntöttünk, hogy a meglévő épületet lebontjuk: mivel az épület nem műemlék, csak falai maradnának meg, ami a beruházás érték cca. 8%-át jelenti mint költségmegtakarítás. (Azért csak 8%-ot, mert bizonyos részeket mindenképpen le kell bontani. A részbeni bontás költségei fajlagosan magasabbak a különleges körülmények miatt, így közel

2 egyensúlyban vannak a teljes, de egyszerűbb bontási technológia költségeivel. Az új építés is egyszerűbb organizációs megoldást biztosít, így ez költségcsökkentő tényező. A 2 milliárd körüli beruházássál a FOK egy korszerűbb (még mindig nem túl tágas épületet kap) de mindenesetre egy az európai színvonalhoz közelítő funkcionális kialakításban folyhat az oktatás, betegellátás és a tudományos munka. Nem utolsó szempont az sem, hogy mivel a talajadottságok miatt az alapozással egyébként is mélyre kell menni, a minimális parkolónál több helyezhető el az épület alatt A beépítés A Semmelweis Orvostudományi Egyetem Fogorvostudomány Kara Budapesten, a VIII. kerület Szentkirályi utca 47.sz alatt, a volt Pátria nyomda területén kerül elhelyezésre, integrálva az addig több helyen lévő Klinikákat és az oktatást. A kiírás Kérdésekre adott válaszok 3. pontja adja meg a beépítési paramétereket az Önkormányzat állásfoglalása alapján (utcai párkány- és gerincmagasság, udvari beépítési magasság, szintenkénti beépítettség). Ezek betartását az 1.8. fejezetrészben igazoltuk. Jelenleg a telken a volt Pátria nyomda épülete áll, melyet az utcai szárny változatlanul hagyásával U alakúra bővítettek, majd emeletráépítésekkel és a telekhatáron való továbbépítéssel keretes formájúra bővítettek. Így nyerte el a Budapesten oly jellemző keretes beépítési formáját. A meglévő épületet lebontjuk. Olyan új épületet kívántunk tervezni, melynél a szűk telek ellenére a maximális bevilágítást tudjuk biztosítani oly módon, hogy a beépítés viszont megőrizze a tömb városszerkezeti struktúráját. Ezt úgy értük el, hogy egy olyan U alakú, száraival a Szentkirályi utca felé nyitott épületet terveztünk, melynek szárai különböző szinteken össze vannak kötve. Az utca felé való nyitottság a cour d honneur-ös megoldással szintén megtalálható Budapesten szinte minden belvárosi kerületben. Az épület földszint + 6 emeletes 3 szinten alápincézett Funkcionális leírás A fő funkcionális elosztás Jelenleg a FOK különböző intézményei a városban hét különböző helyen helyezkednek el. Ezek között olyan függőfolyosós lakóházak vannak, melyek funkcionálisan teljesen alkalmatlanok arra a magas színvonalú képzésre, mely ilyen körülmények között is jellemzi a Fogorvosi Kart. Olyan korszerű, új épületet kívántunk tervezni, melyben európai színvonalon folyhat az oktatás, a járóbeteg ellátás és a tudományos munka. Az épületnek a Következő funkcionális egységei vannak: a/ Klinikai, orvosi funkció

3 1. Fogpótlástani Klinika 2. Konzerváló Fogászati Klinika 3. Gyermekfogászati és Fogszabályozási klinika 4. Paradontológiai Klinika b/ Oktatási funkciók c/ Központi Fogtechnikai Laboratórium d/ Könyvtár e/ Közös használatú és kiszolgáló helyiségek Az épület tervezésénél alapvető szándékunk volt, hogy a különböző funkcionális egységek jól elkülönüljenek egymástól mind vertikálisan, mind pedig horizontálisan. Az épület földszint + 6 emeletes, 3 pinceszinttel. Nagy vonalakban a fent említett funkciók a következő szinteken helyezkednek el. Pinceszintek: a 2 és a 3-as pinceszinten találhatók a parkolók valamint a hulladéktárolók, szennyes ruhatárolók, stb. a 1 pinceszinten vannak a gépészeti helyiségek, a Központi Fogtechnikai Labor, a Fantomlabor valamint a különböző öltözők Földszint A földszinten van az előcsarnok, melyből a betegirányító is nyílik. Itt található az orális diagnosztika, a radiológia, az ambuláns sebészet valamint a központi sterilező. 1. emelet Ezen a szinten vannak az aula, az előadók, a könyvtár és a büfé emelet Kezelők, Paradontológiai Klinika emelet Klinikák A vertikális elosztás lényege, hogy ez első három szinten csapódjon le a legnagyobb forgalom. (orális diagnosztika, radiológia, oktatótermek, fogászati kezelők). Így a klinikáknak jutnak a csöndesebb fölső emeletek. A kiszolgáló részek és a parkolók a pinceszintekbe kerültek. A horizontális funkcióelosztás lényege pedig, hogy a kéttraktusos déli szárnyban vannak a betegforgalomhoz kapcsolódó terek, rendelők, míg az északi szárnyban vannak az oktatói helyiségek A betegek, hallgatók, oktatóorvosok és az anyagok közlekedése az épületben Mind a betegek, mind pedig a hallgatók illetve az orvosok egy közös előcsarnokba érkeznek a földszinten. Az épület déli szárnyában két vertikális közlekedési mag van. A keleti oldalon lévő liftek (2 ), lépcső ( a Szentkirályi utcához közel) a betegek részére, míg a nyugati oldalon lévő liftek (2 + teherlift) és lépcső az orvosok, illetve a hallgatók számára készülnek.

4 Beteg: A betegek a Szentkirályi utcából, vagy a parkolókból a földszintre érkeznek. A parkolókból érkezve ezekből a liftekből a földszinten a betegeknek ki kell szállni, az előcsarnokból megközelíthető orális diagnosztikához. A betegirányítás után ugyanezeken a lifteken fölérkeznek a betegek a kezelőterek vagy a klinikák váróiba oly módon, hogy a betegliftek az első emeleten (előadók és aula szintje) nem állnak meg. Hallgatók: A hallgatók az előcsarnokból egy széles lépcsőn, vagy az előcsarnokból induló panorámaliften érkeznek az aulába az előadótermekhez. A nyugati közlekedési magban jutnak fel a 2. és a 3. emeleten lévő kezelőkhöz. Az oktatás ugyanis ezen a három szinten zajlik. Oktatóorvosok: Az orvosok vagy a parkolóból érkezve, vagy az aulán átmenve a nyugati oldalon lévő 2 liften jutnak fel az oktatási, illetve a klinikai szintekre. Mind az orvosi mind pedig a betegek részére szolgáló liftek kerekesszék használatát is lehetővé teszik. Anyagmozgatás: A nyugati oldalon lévő személyliftek mellett található egy teherlift is. Ez köti össze az emeleteket a pincében lévő raktárakkal, hulladéktárolókkal, sterilizálóval és egyéb kiszolgáló funkciókkal. Ezekben a liftekben mind a tiszta, steril anyag, mind pedig a szennyes anyag zárt, rozsdamentes edényekben, illetve zárt műanyag zsákokban kerül szállításra. (lásd: funkcionális magyarázó ábrákat) A funkció leírása szintenként -3 pinceszint A Szentkirályi utcából autóliftekkel lehet lejutni a parkoló-szintekre. Mind a két vertikális maga innen indul. Az 51 parkolóhely mellet (ezekből két hely mozgáskorlátozottaknak van fönntartva) a nyugati közlekedési mag mellet egy takarítógépek számra kialakított helyiség, valamint az autóliftek mellett egy sprinklertartály található. -2 pinceszint Ezen a parkoló-szinten 45 parkolóhely van. Ezek közül 2 hely mozgáskorlátozottaknak van fönntartva. A teherlift közelében egy parkolóhely az árú- és hulladékszállítást végző kisteherautó részére van kijelölve. Az autóliftek mögött található a transzformátorhoz tartozó 0, 4kV-os helyiség, valamint a szünetmentes áramforrás helyisége. A teherliftek közelében kapott helyet a központi hulladéktároló, a veszélyeshulladék tároló a tiszta- és szennyesruha raktár, valamint a központi takarítószer helyiség. -1 pinceszint A Szentkirályi utca felőli oldalon helyezkednek el a gépészeti helyiségek. Az autóliftek mögötti trafónak illetve a keleti vertikális mag melletti diesel generátornak a Szentkirályi utca felől leeresztő akna készül. Itt található az orvosi gáz, a klímagépház és a szellőzőgépház is. A nyugati, személyzeti lépcsőhöz közelebbi oldalon találhatók a 120 fős női, illetve a 20 fős ffi. nővéröltöző, a 10 fős

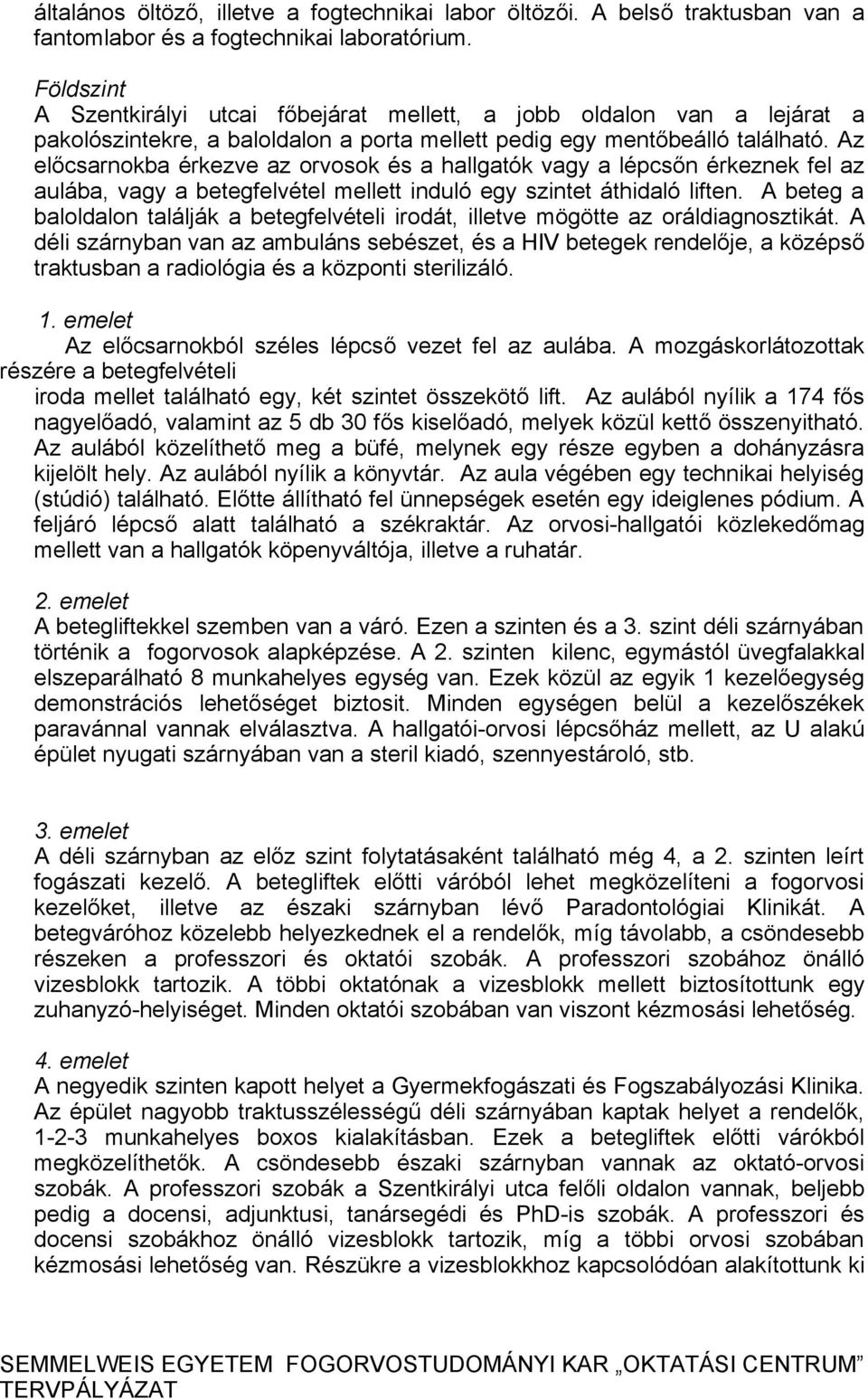

5 általános öltöző, illetve a fogtechnikai labor öltözői. A belső traktusban van a fantomlabor és a fogtechnikai laboratórium. Földszint A Szentkirályi utcai főbejárat mellett, a jobb oldalon van a lejárat a pakolószintekre, a baloldalon a porta mellett pedig egy mentőbeálló található. Az előcsarnokba érkezve az orvosok és a hallgatók vagy a lépcsőn érkeznek fel az aulába, vagy a betegfelvétel mellett induló egy szintet áthidaló liften. A beteg a baloldalon találják a betegfelvételi irodát, illetve mögötte az oráldiagnosztikát. A déli szárnyban van az ambuláns sebészet, és a HIV betegek rendelője, a középső traktusban a radiológia és a központi sterilizáló. 1. emelet Az előcsarnokból széles lépcső vezet fel az aulába. A mozgáskorlátozottak részére a betegfelvételi iroda mellet található egy, két szintet összekötő lift. Az aulából nyílik a 174 fős nagyelőadó, valamint az 5 db 30 fős kiselőadó, melyek közül kettő összenyitható. Az aulából közelíthető meg a büfé, melynek egy része egyben a dohányzásra kijelölt hely. Az aulából nyílik a könyvtár. Az aula végében egy technikai helyiség (stúdió) található. Előtte állítható fel ünnepségek esetén egy ideiglenes pódium. A feljáró lépcső alatt található a székraktár. Az orvosi-hallgatói közlekedőmag mellett van a hallgatók köpenyváltója, illetve a ruhatár. 2. emelet A betegliftekkel szemben van a váró. Ezen a szinten és a 3. szint déli szárnyában történik a fogorvosok alapképzése. A 2. szinten kilenc, egymástól üvegfalakkal elszeparálható 8 munkahelyes egység van. Ezek közül az egyik 1 kezelőegység demonstrációs lehetőséget biztosit. Minden egységen belül a kezelőszékek paravánnal vannak elválasztva. A hallgatói-orvosi lépcsőház mellett, az U alakú épület nyugati szárnyában van a steril kiadó, szennyestároló, stb. 3. emelet A déli szárnyban az előz szint folytatásaként található még 4, a 2. szinten leírt fogászati kezelő. A betegliftek előtti váróból lehet megközelíteni a fogorvosi kezelőket, illetve az északi szárnyban lévő Paradontológiai Klinikát. A betegváróhoz közelebb helyezkednek el a rendelők, míg távolabb, a csöndesebb részeken a professzori és oktatói szobák. A professzori szobához önálló vizesblokk tartozik. A többi oktatónak a vizesblokk mellett biztosítottunk egy zuhanyzó-helyiséget. Minden oktatói szobában van viszont kézmosási lehetőség. 4. emelet A negyedik szinten kapott helyet a Gyermekfogászati és Fogszabályozási Klinika. Az épület nagyobb traktusszélességű déli szárnyában kaptak helyet a rendelők, munkahelyes boxos kialakításban. Ezek a betegliftek előtti várókból megközelíthetők. A csöndesebb északi szárnyban vannak az oktató-orvosi szobák. A professzori szobák a Szentkirályi utca felőli oldalon vannak, beljebb pedig a docensi, adjunktusi, tanársegédi és PhD-is szobák. A professzori és docensi szobákhoz önálló vizesblokk tartozik, míg a többi orvosi szobában kézmosási lehetőség van. Részükre a vizesblokkhoz kapcsolódóan alakítottunk ki

6 egy zuhanyhelyiséget. A nyugati szárnyban van itt is a sterilkiadó, szennyesraktár, teakonyha, stb. Ezen a szinten van még az anyagtani laboratórium a kutatóhelyiségekkel. 5. emelet Ezen az emeleten található a Konzerváló Fogászati Klinika. Funkcionális kialakítása hasonló az előző klinikai szintekéhez: A betegváróból közelíthetők meg a déli szárnyban a rendelők, míg az északi szárnyban vannak az orvosi szobák. A professzori és tanári szobák felszereltsége hasonló az előző szinten lévő klinikáéhoz. A klinikai szárnytól elválaszthatóan itt kapott helyet az Igazgatóság, a Szak- és továbbképzési titkárság valamint a Hallgatói Önkormányzat. 6. emelet, tetőtér A 6. emeleten található a Fogpótlástani Klinika. A betegliftek előtti váróból közelíthetők meg a rendelők, melyek 1,2 illetve 5 munkahelyesek. A több munkahelyes rendelőkben a kezelőszékek paravánokkal vannak egymástól elválasztva. Minden kezelőben kézmosási lehetőség van. A csöndesebb északi szárnyban vannak az oktató-orvosi szobák. A professzori szobák a Szentkirályi utcai oldalon vannak. A professzori és docensi szobák önálló vizesblokkal rendelkeznek. A többi orvosi, rezidensi, PhD-is szobákban mosdó található. Ezeknek az oktatóknak a vizesblokkhoz kapcsolódóan terveztünk közös zuhanyhelyiséget. A nyugati szárnyban találhatók a sterilkiadó, a szennyesraktár, teakonyha, stb. A 6. emeleti tetőtérben találhatók a tanársegédi szobák Az épület külső megjelenése Az új épület U alakú, a Szentkirályi utca felé nyitott, cour d honneur-ös. Az átkötő hidak a térérzet szempontjából belső udvarokat hoznak létre. Nem épületünk homlokzatával, hanem a tömegével kívánunk a szomszéd lakóépületekhez illeszkedni. Mivel az utca felé nem kívántuk láttatni a betegellátást, az utca felől épületünk zárt, míg az U szárai a funkciók és a szűk légtér miatt is üvegfalúak. Az épületen kétféle anyagot alkalmaztunk. A szomszéd épületekhez csatlakozó, statikus, függőleges felületeken követ, míg a dinamikusabb, mintegy a tető folytatásaként megjelenő kibillenő homlokzaton lágyabb anyagot, a titáncinket alkalmazzuk.

7 Mint említettük, az épület tömegével akartunk a szomszéd házakhoz csatlakozni. Ezért a homlokzat függőleges síkból való kibillenése a szomszéd házak magasföldszint felőli osztópárkányánál kezdődik, a visszafordulása pedig megegyezik a szomszéd házak ereszmagasságával. A belső udvari oldalon a fém lamellás szerkezet nem csak árnyékolásra szolgál, hanem a belsőbe jutó fény szabályozására, illetve adott esetben egy-egy helyiség elsötétítésére is. A merőlegesen elhelyezett lamellák biztosítják azt is, hogy a kezelőkbe kissé oldalról már nem lehet belátni. A funkcionálisan és menekülési szempontból is szükséges átkötő hidak transzparensek.
