ANALÓG ELEKTRONIKA LABORATÓRIUMI GYAKORLATOK

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "ANALÓG ELEKTRONIKA LABORATÓRIUMI GYAKORLATOK"

Átírás

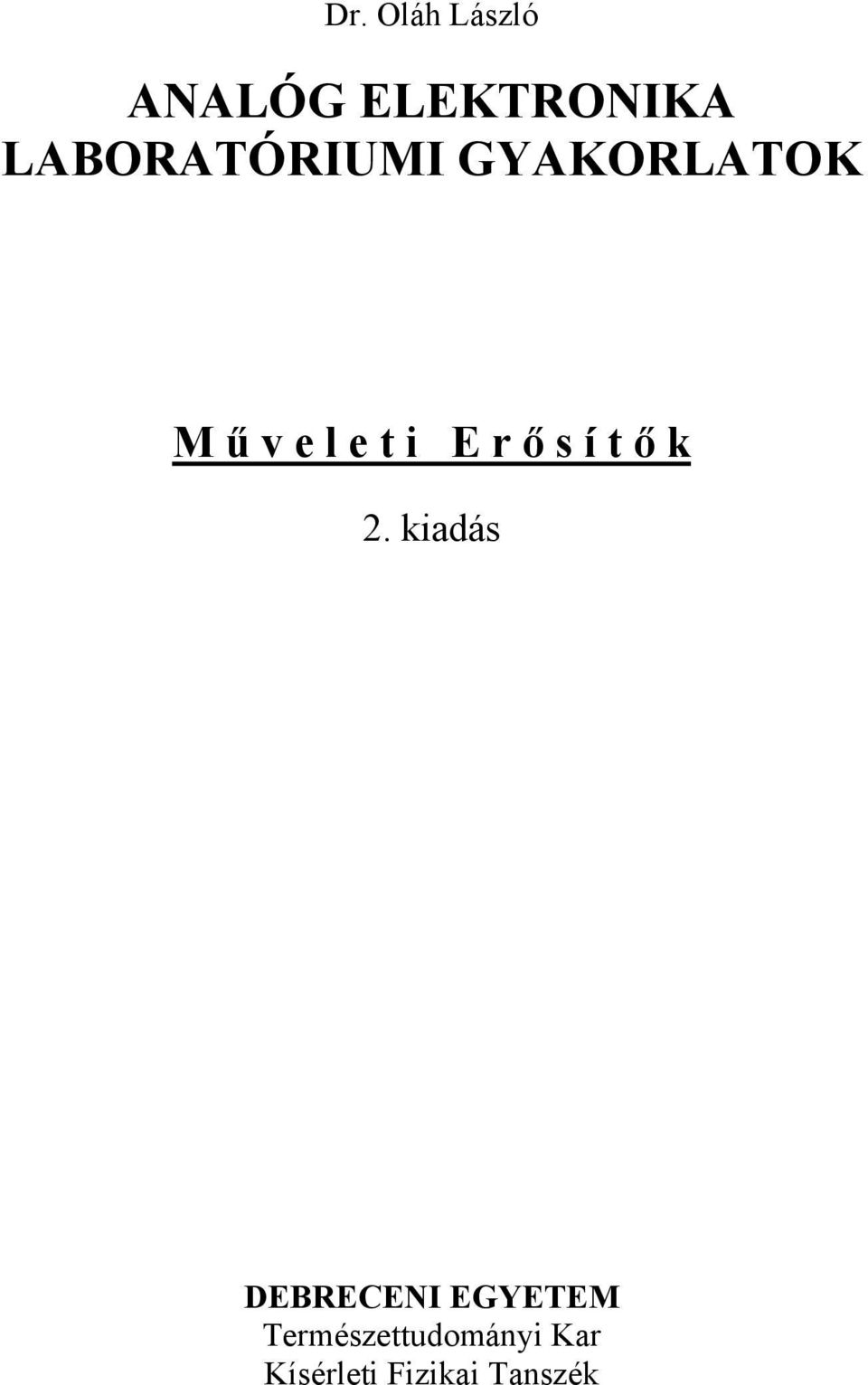

1 Dr. Oláh László ANALÓG ELEKTRONIKA LABORATÓRIUMI GYAKORLATOK M ű v e l e t i E r ő s í t ő k 2. kiadás DEBRECENI EGYETEM Természettudományi Kar Kísérleti Fizikai Tanszék

2 TARTALOM Bevezetés 2 1. Erősítés / csillapítás 5 2. Lineáris erősítők és műveleti erősítők alapismeretei 8 3. Műveleti erősítők specifikációja Feszültség és áramátalakító áramkörök Nemlineáris áramkörök Differenciáló és integráló fokozatok Oszcillátorok Aktív szűrők Műszererősítő Feszültségszabályozók 127 Függelék (A) UA741 gyártó adatlap (B) TL081 gyártó adatlap (C) 7805 gyártó adatlap 1

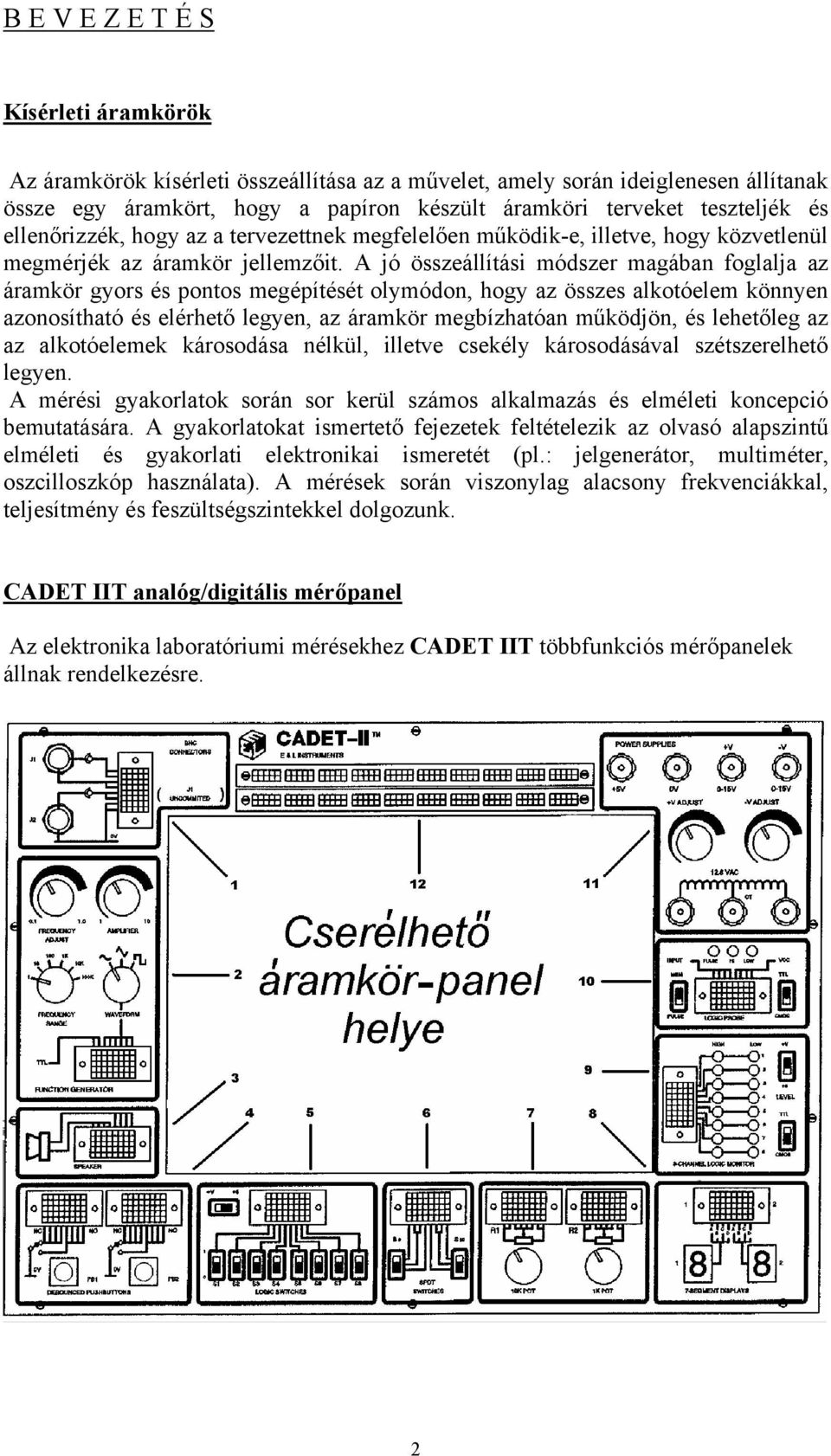

3 B E V E Z E T É S Kísérleti áramkörök Az áramkörök kísérleti összeállítása az a művelet, amely során ideiglenesen állítanak össze egy áramkört, hogy a papíron készült áramköri terveket teszteljék és ellenőrizzék, hogy az a tervezettnek megfelelően működik-e, illetve, hogy közvetlenül megmérjék az áramkör jellemzőit. A jó összeállítási módszer magában foglalja az áramkör gyors és pontos megépítését olymódon, hogy az összes alkotóelem könnyen azonosítható és elérhető legyen, az áramkör megbízhatóan működjön, és lehetőleg az az alkotóelemek károsodása nélkül, illetve csekély károsodásával szétszerelhető legyen. A mérési gyakorlatok során sor kerül számos alkalmazás és elméleti koncepció bemutatására. A gyakorlatokat ismertető fejezetek feltételezik az olvasó alapszintű elméleti és gyakorlati elektronikai ismeretét (pl.: jelgenerátor, multiméter, oszcilloszkóp használata). A mérések során viszonylag alacsony frekvenciákkal, teljesítmény és feszültségszintekkel dolgozunk. CADET IIT analóg/digitális mérőpanel Az elektronika laboratóriumi mérésekhez CADET IIT többfunkciós mérőpanelek állnak rendelkezésre. 2

4 A mérőpanel funkcionális egységei az előző vázlatos rajz jelöléseivel a következők: 1. BNC CSATLAKOZÓ ALJZATOK (2 db szabványos BNC aljzat külső eszközök csatlakoztatására, J1 nem földelt!) 2. JELGENERÁTOR (3 jelforma: szinusz; háromszög; négyszög [50%-os kitöltési tényező] frekvenciatartomány: 0.1 Hz khz, jelamplitudó: 0 V - 10 V, kimeneti impedancia: 600 Ω; rövidzárvédett) 3. HANGSZÓRÓ (8 Ω, 0.25W) 4. NYOMÓGOMBOK (pergésmentes kapcsolás: beépített flip-flopok nyitott-kollektorú kimenetekkel, terhelés: max. 250 ma) 5. KAPCSOLÓSOR (8 kapcsoló logikai alacsony és magas feszültségszint előállításához, 0 V - 5 V ill. 0 V - (max.15v) feszültségszintekkel a +5/+V jelű kapcsoló állásától függően) 6. VÁLTÓKAPCSOLÓK (2 váltókapcsoló általános kapcsoló funkciókhoz) 7. VÁLTOZTATHATÓ ELLENÁLLÁSOK (1 kω és 10 kω) 8. 7-SZEGMENSES KIJELZŐK (2 kijelző BCD kódolású számok megjelenítésére, 9-nél nagyobb bemeneti értékekre a kijelzők nem mutatnak semmilyen értéket) 9. LOGIKAI ÁLLAPOTJELZŐ LED-SOR (vörös LED: logikai magas szint { 2.2 V (TTL) ill. 0.7 V cc (CMOS) } zöld LED: logikai alacsony szint { 0.8 V (TTL) ill. 0.3 V cc (CMOS) }) 10. LOGIKAI ÁLLAPOTMONITOR (TTL és CMOS logikai állapotok és egyedi impulzusok észlelésére, a MEM jelzésű módban a PULSE LED az impulzus vége után is megtartja állapotát) 11. TÁPEGYSÉGEK (konstans 5 V egyenfeszültség, változtatható pozitív és negatív egyenfeszültség az 1.3 V - 15 V és (-1.3 V) - (-15V) tartományokban, szimmetrikus 12.6 V-os váltakozó feszültségű tápegység) 12. KIEGÉSZÍTŐ CSATLAKOZÓPAD 3

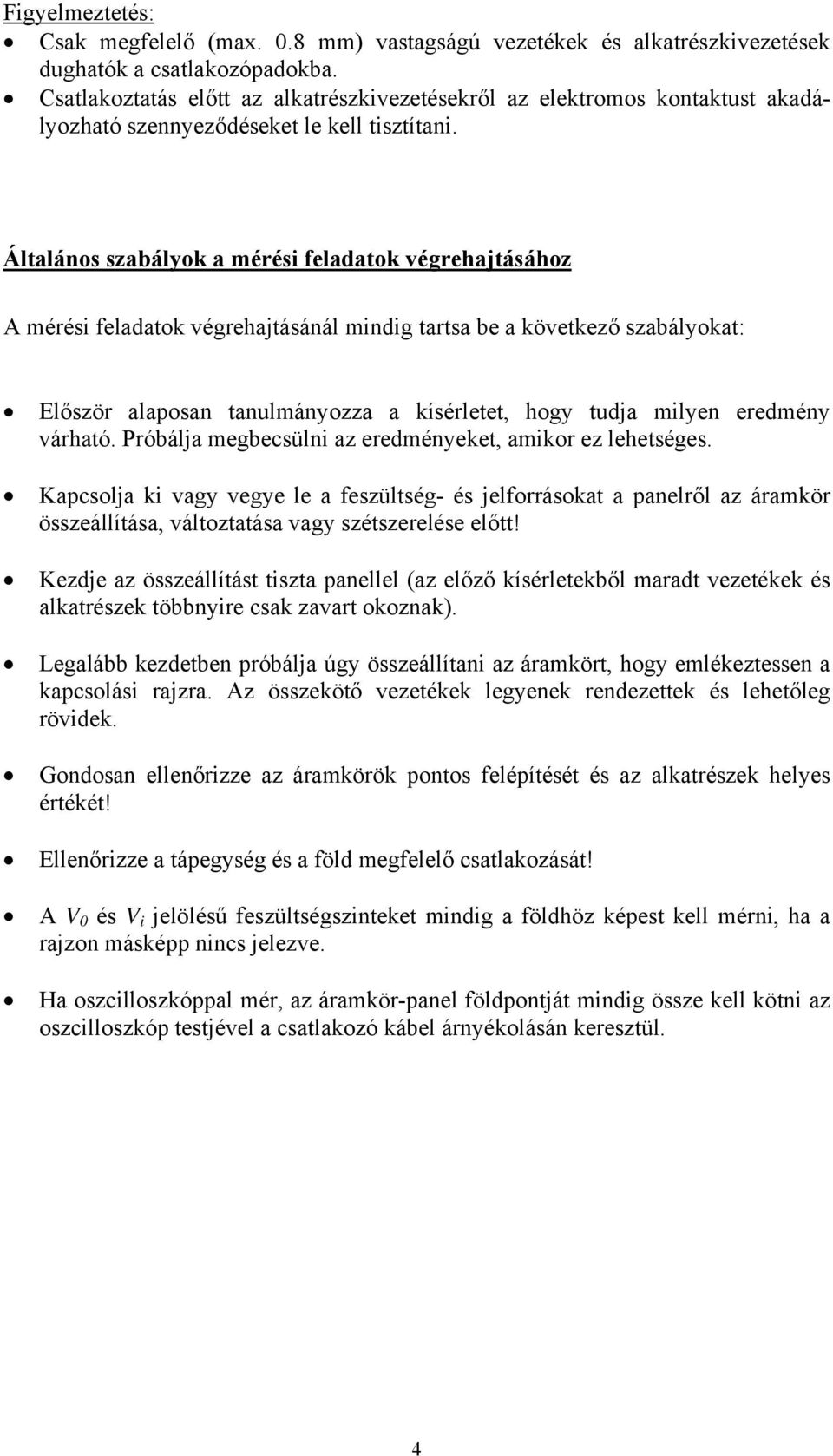

5 Figyelmeztetés: Csak megfelelő (max. 0.8 mm) vastagságú vezetékek és alkatrészkivezetések dughatók a csatlakozópadokba. Csatlakoztatás előtt az alkatrészkivezetésekről az elektromos kontaktust akadályozható szennyeződéseket le kell tisztítani. Általános szabályok a mérési feladatok végrehajtásához A mérési feladatok végrehajtásánál mindig tartsa be a következő szabályokat: Először alaposan tanulmányozza a kísérletet, hogy tudja milyen eredmény várható. Próbálja megbecsülni az eredményeket, amikor ez lehetséges. Kapcsolja ki vagy vegye le a feszültség- és jelforrásokat a panelről az áramkör összeállítása, változtatása vagy szétszerelése előtt! Kezdje az összeállítást tiszta panellel (az előző kísérletekből maradt vezetékek és alkatrészek többnyire csak zavart okoznak). Legalább kezdetben próbálja úgy összeállítani az áramkört, hogy emlékeztessen a kapcsolási rajzra. Az összekötő vezetékek legyenek rendezettek és lehetőleg rövidek. Gondosan ellenőrizze az áramkörök pontos felépítését és az alkatrészek helyes értékét! Ellenőrizze a tápegység és a föld megfelelő csatlakozását! A V 0 és V i jelölésű feszültségszinteket mindig a földhöz képest kell mérni, ha a rajzon másképp nincs jelezve. Ha oszcilloszkóppal mér, az áramkör-panel földpontját mindig össze kell kötni az oszcilloszkóp testjével a csatlakozó kábel árnyékolásán keresztül. 4

6 1. ERŐSÍTÉS/CSILLAPÍTÁS 0. GYAKORLAT Ez a gyakorlat a csillapítás mérési és - db (decibel) egységre vonatkozó - számítási módszerét mutatja be, és ezen az egyszerű példán ismerteti a mérőpanel használatát. A db egységet széleskörűen használják az elektronikában, így például találkozni fogunk vele a későbbi kísérletekben használt műveleti erősítők adatlapján is. A db feszültségarányra vonatkozó definíciója megtalálható alább az alapösszefüggéseknél. Alkatrészlista: 10 db 10 kω-os ellenállás digitális multiméter CADET mérőpanel 1.1 ábra Alapösszefüggések: A decibel-ben kifejezett feszültségarány: db = 20 log V o Vin ahol V o - az áramkör kimeneti feszültsége, V in - az áramkör bemeneti feszültsége. Mérési feladatok I.: 1. Állítsa össze az 1.1 ábrán lévő áramkört. A jelforrás a mérőpanel jelgenerátor egységének szinuszjel kimenete. 2. A multiméter váltófeszültségű állásában először mérje meg V in értékét: V in,eff = V 3. Csatlakoztatva a multimétert a mérőpanelen lévő potenciométer csúszóérintkezőjére lassan forgassa az érintkezőt a két végállapot között és figyelje a műszer által jelzett értéket! Írja le hogyan és milyen határok között változik a kimeneten mérhető feszültség! 4. Az Alapösszefüggések definiciója alapján számítsa ki a következő táblázatban megadott feszültségarány-értékekre az áramkör csillapítását db egységben: 5

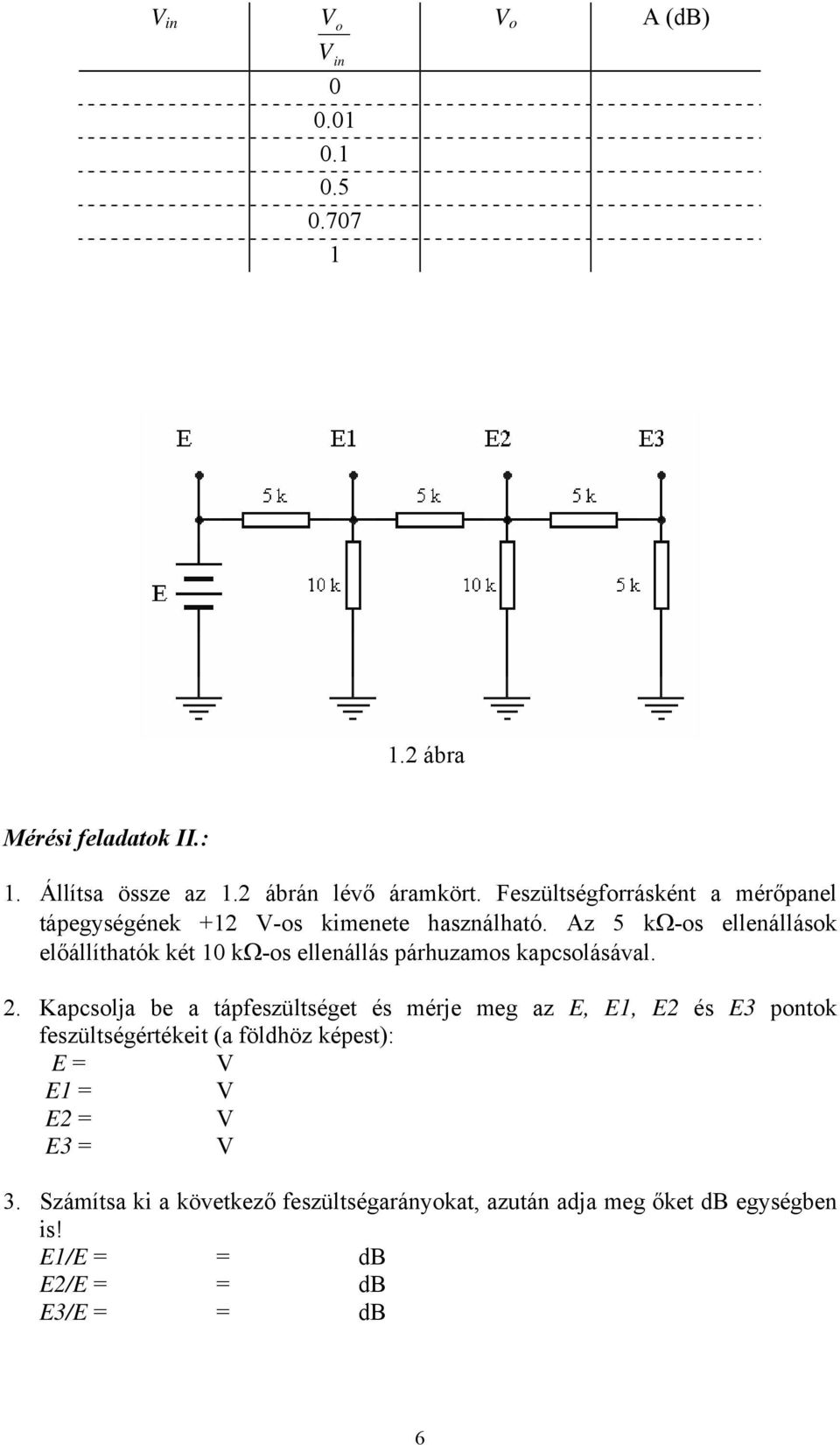

7 V in V V o in V o A (db) 1.2 ábra Mérési feladatok II.: 1. Állítsa össze az 1.2 ábrán lévő áramkört. Feszültségforrásként a mérőpanel tápegységének +12 V-os kimenete használható. Az 5 kω-os ellenállások előállíthatók két 10 kω-os ellenállás párhuzamos kapcsolásával. 2. Kapcsolja be a tápfeszültséget és mérje meg az E, E1, E2 és E3 pontok feszültségértékeit (a földhöz képest): E = V E1 = V E2 = V E3 = V 3. Számítsa ki a következő feszültségarányokat, azután adja meg őket db egységben is! E1/E = = db E2/E = = db E3/E = = db 6

8 Ellenőrző kérdések: 1. Hány db az erősítés, ha feszültségek aránya 3? (a) -9.2 (b) +10 (c) +9.5 (d) Melyik feszültségarány felel meg a +8 db-es erősítésnek? (a) (b) (c) (d) Melyik feszültségarány felel meg a -3.5 db-es csillapításnak? (a) (b) (c) (d) Két erősítő kaszkádba van kapcsolva. Az első erősítése 15 db, a másodiké 5 db. Ekkor a teljes feszültségerősítés (V o és V in aránya): (a) 9 (b) 0.1 (c) 20 (d) Egy kommunikációs rendszerben a következő erősítések és veszteségek lépnek fel a jel útja során: +3 db, -1.5 db, +30 db és -2 db. Ekkor a teljes feszültségerősítés (V o és V in aránya): (a) (b) 29.5 (c) 10.3 (d)

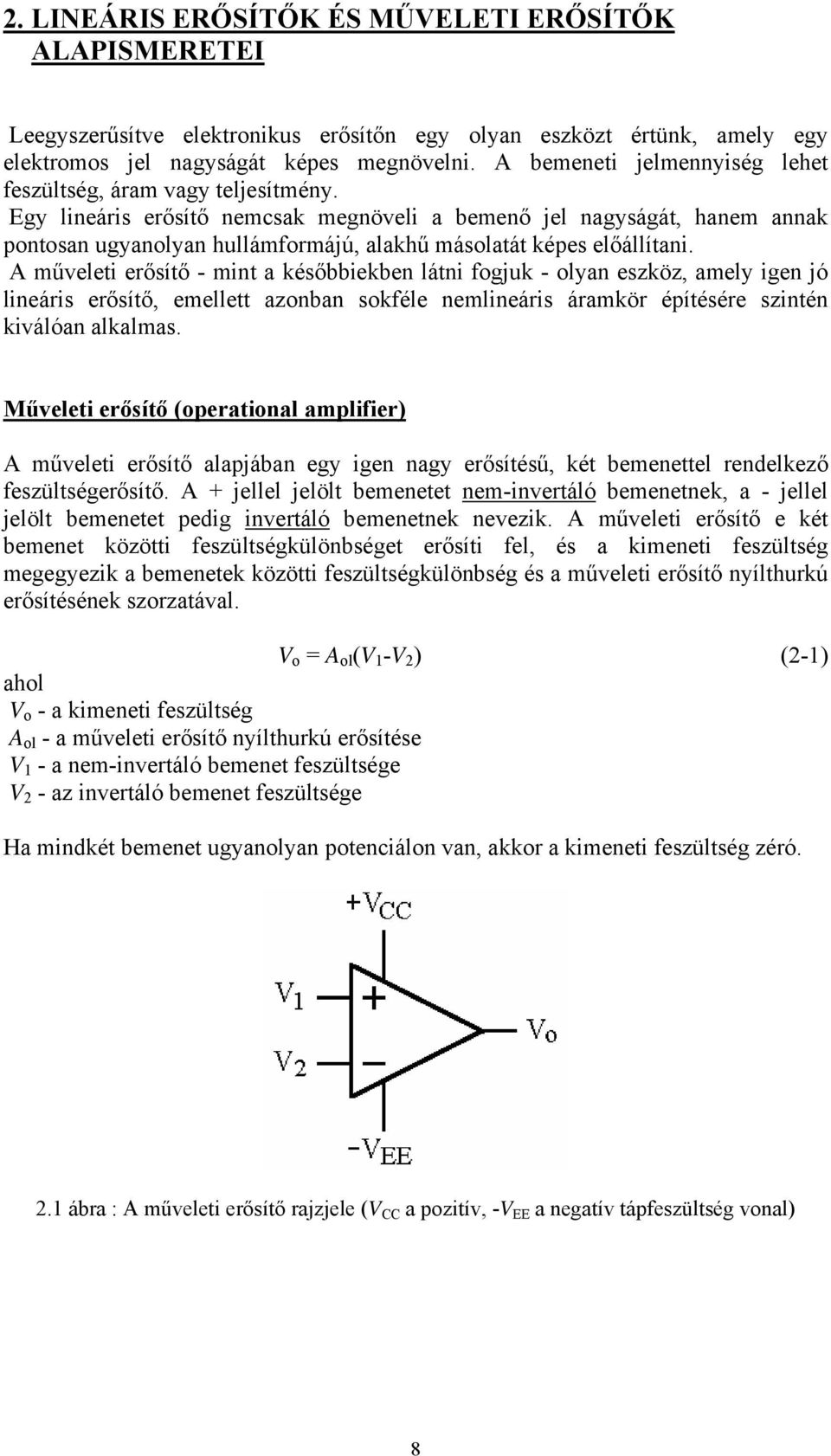

9 2. LINEÁRIS ERŐSÍTŐK ÉS MŰVELETI ERŐSÍTŐK ALAPISMERETEI Leegyszerűsítve elektronikus erősítőn egy olyan eszközt értünk, amely egy elektromos jel nagyságát képes megnövelni. A bemeneti jelmennyiség lehet feszültség, áram vagy teljesítmény. Egy lineáris erősítő nemcsak megnöveli a bemenő jel nagyságát, hanem annak pontosan ugyanolyan hullámformájú, alakhű másolatát képes előállítani. A műveleti erősítő - mint a későbbiekben látni fogjuk - olyan eszköz, amely igen jó lineáris erősítő, emellett azonban sokféle nemlineáris áramkör építésére szintén kiválóan alkalmas. Műveleti erősítő (operational amplifier) A műveleti erősítő alapjában egy igen nagy erősítésű, két bemenettel rendelkező feszültségerősítő. A + jellel jelölt bemenetet nem-invertáló bemenetnek, a - jellel jelölt bemenetet pedig invertáló bemenetnek nevezik. A műveleti erősítő e két bemenet közötti feszültségkülönbséget erősíti fel, és a kimeneti feszültség megegyezik a bemenetek közötti feszültségkülönbség és a műveleti erősítő nyílthurkú erősítésének szorzatával. V o = A ol (V 1 -V 2 ) (2-1) ahol V o - a kimeneti feszültség A ol - a műveleti erősítő nyílthurkú erősítése V 1 - a nem-invertáló bemenet feszültsége V 2 - az invertáló bemenet feszültsége Ha mindkét bemenet ugyanolyan potenciálon van, akkor a kimeneti feszültség zéró. 2.1 ábra : A műveleti erősítő rajzjele (V CC a pozitív, -V EE a negatív tápfeszültség vonal) 8

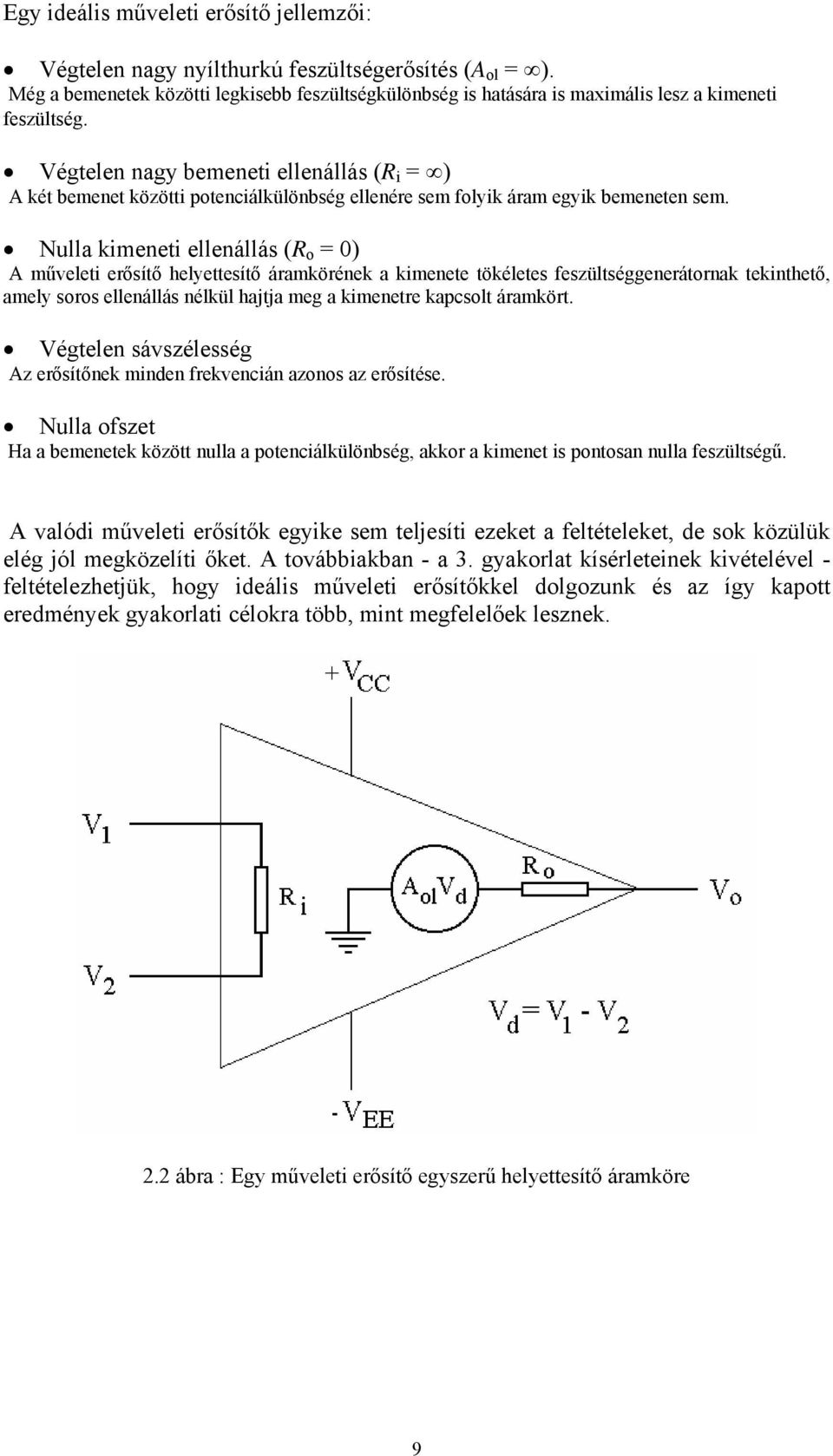

10 Egy ideális műveleti erősítő jellemzői: Végtelen nagy nyílthurkú feszültségerősítés (A ol = ). Még a bemenetek közötti legkisebb feszültségkülönbség is hatására is maximális lesz a kimeneti feszültség. Végtelen nagy bemeneti ellenállás (R i = ) A két bemenet közötti potenciálkülönbség ellenére sem folyik áram egyik bemeneten sem. Nulla kimeneti ellenállás (R o = 0) A műveleti erősítő helyettesítő áramkörének a kimenete tökéletes feszültséggenerátornak tekinthető, amely soros ellenállás nélkül hajtja meg a kimenetre kapcsolt áramkört. Végtelen sávszélesség Az erősítőnek minden frekvencián azonos az erősítése. Nulla ofszet Ha a bemenetek között nulla a potenciálkülönbség, akkor a kimenet is pontosan nulla feszültségű. A valódi műveleti erősítők egyike sem teljesíti ezeket a feltételeket, de sok közülük elég jól megközelíti őket. A továbbiakban - a 3. gyakorlat kísérleteinek kivételével - feltételezhetjük, hogy ideális műveleti erősítőkkel dolgozunk és az így kapott eredmények gyakorlati célokra több, mint megfelelőek lesznek. 2.2 ábra : Egy műveleti erősítő egyszerű helyettesítő áramköre 9

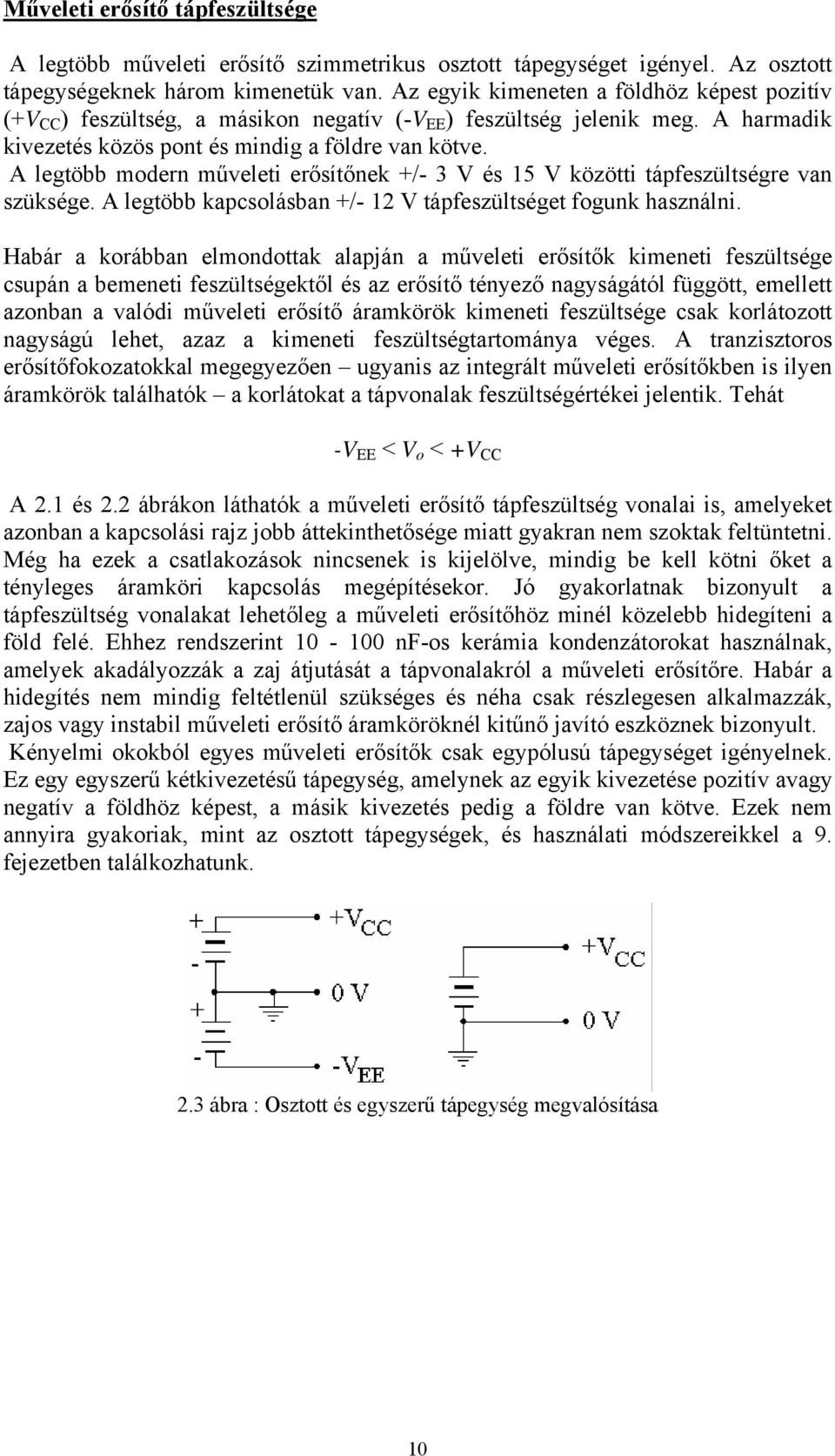

11 Műveleti erősítő tápfeszültsége A legtöbb műveleti erősítő szimmetrikus osztott tápegységet igényel. Az osztott tápegységeknek három kimenetük van. Az egyik kimeneten a földhöz képest pozitív (+V CC ) feszültség, a másikon negatív (-V EE ) feszültség jelenik meg. A harmadik kivezetés közös pont és mindig a földre van kötve. A legtöbb modern műveleti erősítőnek +/- 3 V és 15 V közötti tápfeszültségre van szüksége. A legtöbb kapcsolásban +/- 12 V tápfeszültséget fogunk használni. Habár a korábban elmondottak alapján a műveleti erősítők kimeneti feszültsége csupán a bemeneti feszültségektől és az erősítő tényező nagyságától függött, emellett azonban a valódi műveleti erősítő áramkörök kimeneti feszültsége csak korlátozott nagyságú lehet, azaz a kimeneti feszültségtartománya véges. A tranzisztoros erősítőfokozatokkal megegyezően ugyanis az integrált műveleti erősítőkben is ilyen áramkörök találhatók a korlátokat a tápvonalak feszültségértékei jelentik. Tehát -V EE < V o < +V CC A 2.1 és 2.2 ábrákon láthatók a műveleti erősítő tápfeszültség vonalai is, amelyeket azonban a kapcsolási rajz jobb áttekinthetősége miatt gyakran nem szoktak feltüntetni. Még ha ezek a csatlakozások nincsenek is kijelölve, mindig be kell kötni őket a tényleges áramköri kapcsolás megépítésekor. Jó gyakorlatnak bizonyult a tápfeszültség vonalakat lehetőleg a műveleti erősítőhöz minél közelebb hidegíteni a föld felé. Ehhez rendszerint nf-os kerámia kondenzátorokat használnak, amelyek akadályozzák a zaj átjutását a tápvonalakról a műveleti erősítőre. Habár a hidegítés nem mindig feltétlenül szükséges és néha csak részlegesen alkalmazzák, zajos vagy instabil műveleti erősítő áramköröknél kitűnő javító eszköznek bizonyult. Kényelmi okokból egyes műveleti erősítők csak egypólusú tápegységet igényelnek. Ez egy egyszerű kétkivezetésű tápegység, amelynek az egyik kivezetése pozitív avagy negatív a földhöz képest, a másik kivezetés pedig a földre van kötve. Ezek nem annyira gyakoriak, mint az osztott tápegységek, és használati módszereikkel a 9. fejezetben találkozhatunk. 2.3 ábra : Osztott és egyszerű tápegység megvalósítása 10

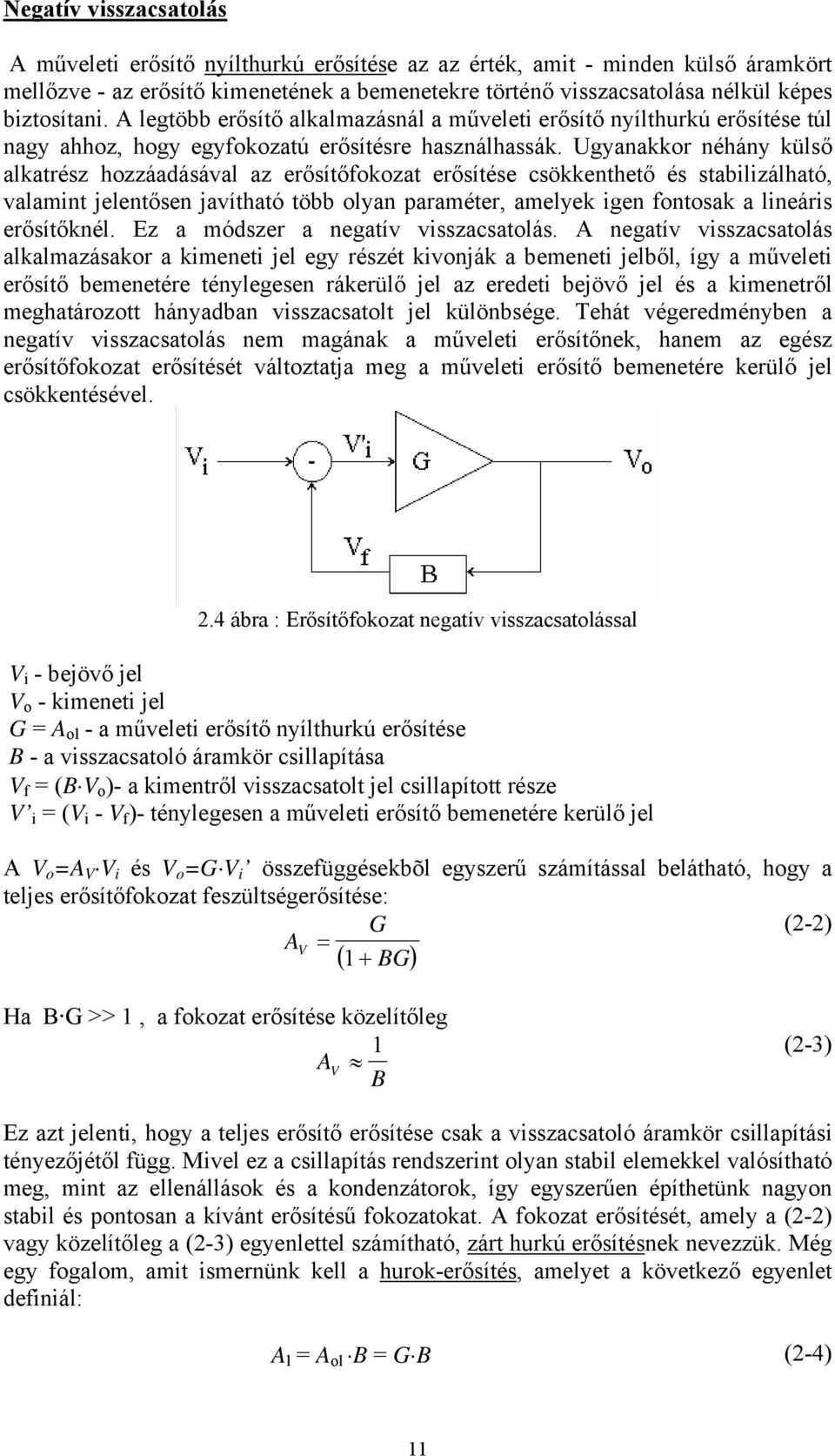

12 Negatív visszacsatolás A műveleti erősítő nyílthurkú erősítése az az érték, amit - minden külső áramkört mellőzve - az erősítő kimenetének a bemenetekre történő visszacsatolása nélkül képes biztosítani. A legtöbb erősítő alkalmazásnál a műveleti erősítő nyílthurkú erősítése túl nagy ahhoz, hogy egyfokozatú erősítésre használhassák. Ugyanakkor néhány külső alkatrész hozzáadásával az erősítőfokozat erősítése csökkenthető és stabilizálható, valamint jelentősen javítható több olyan paraméter, amelyek igen fontosak a lineáris erősítőknél. Ez a módszer a negatív visszacsatolás. A negatív visszacsatolás alkalmazásakor a kimeneti jel egy részét kivonják a bemeneti jelből, így a műveleti erősítő bemenetére ténylegesen rákerülő jel az eredeti bejövő jel és a kimenetről meghatározott hányadban visszacsatolt jel különbsége. Tehát végeredményben a negatív visszacsatolás nem magának a műveleti erősítőnek, hanem az egész erősítőfokozat erősítését változtatja meg a műveleti erősítő bemenetére kerülő jel csökkentésével. 2.4 ábra : Erősítőfokozat negatív visszacsatolással V i - bejövő jel V o - kimeneti jel G = A ol - a műveleti erősítő nyílthurkú erősítése B - a visszacsatoló áramkör csillapítása V f = (B V o )- a kimentről visszacsatolt jel csillapított része V i = (V i - V f )- ténylegesen a műveleti erősítő bemenetére kerülő jel A V o =A V V i és V o =G V i összefüggésekbõl egyszerű számítással belátható, hogy a teljes erősítőfokozat feszültségerősítése: A = G (2-2) V ( 1 + BG) Ha B G >> 1, a fokozat erősítése közelítőleg A 1 (2-3) V B Ez azt jelenti, hogy a teljes erősítő erősítése csak a visszacsatoló áramkör csillapítási tényezőjétől függ. Mivel ez a csillapítás rendszerint olyan stabil elemekkel valósítható meg, mint az ellenállások és a kondenzátorok, így egyszerűen építhetünk nagyon stabil és pontosan a kívánt erősítésű fokozatokat. A fokozat erősítését, amely a (2-2) vagy közelítőleg a (2-3) egyenlettel számítható, zárt hurkú erősítésnek nevezzük. Még egy fogalom, amit ismernünk kell a hurok-erősítés, amelyet a következő egyenlet definiál: A l = A ol B = G B (2-4) 11

13 A 2.4 ábrán vázolt áramkörnek a - jellel jelölt része, amely a visszacsatolt jelet kivonja a bejövő jelből, a műveleti erősítőbe eleve beépített, differenciálerősítőnek nevezett fokozat. Ennek a kimenete a kivonási pont. A teljes áramkörre bejövő jel változására V i is megváltozik és olyan kimeneti jelet kelt, amely a visszacsatoláson keresztül ellene hat V i változásának. Az eredmény mindig a kezdeti V i hibajel csökkenése. Műveleti erősítő esetén V i az invertáló és a nem-invertáló bemenet közötti feszültségkülönbség. Az igen nagy erősítésű áramköröknél, mint a műveleti erősítők, ez azt jelenti, hogy az invertáló és a nem-invertáló bemenetek mindig majdnem egyforma potenciálon vannak. A hibafeszültség értéke: Vo (2-5) Ve = A ol Sok gyakorlati alkalmazásnál V e olyan kicsi, hogy kiinduláskor feltételezhetjük, hogy a két bemenet ugyanolyan potenciálon van. Ez nagyon megkönnyíti sok műveleti erősítő áramkör elemzését. 2/1. Példa Egy erősítőfokozatban, amelyben a nyílthurkú erősítés , negatív visszacsatolást alkalmaznak. A visszacsatolás csillapítási tényezője 0.1. A bemenetre 1 V feszültségű jelet adunk. Ekkor a fokozat jellemzői: G = B = 0.1 A = G V = ( 1 + BG) V o = V i A V = V V f = V o B = V V i = V e = V i - V f = V Kihasználva, hogy BG >> 1, a következő közelítő eredmények adódnak: A = 1 V B = 10 V o = V i A V = 10 V A negatív visszacsatolás hatása tehát egy erősítőfokozatnál a következő: Erősítés csökkenése (A V < A ol ) Jobb linearitás (az erősítéssel együtt csökken a nemlineáris erősítő komponensek torzító hatása is) A kimeneti ellenállás megváltozása (csökkenés vagy növekedés a visszacsatoló áramkörtől függően) A bemeneti ellenállás megváltozása (csökkenés vagy növekedés a visszacsatoló áramkörtől függően) A sávszélesség növekedése (szélesebb frekvenciatartományban egyenletes marad a fokozat erősítése) 12

14 A negatív visszacsatolás két típusa Ebben a részben először két alapvető, műveleti erősítővel negatív visszacsatolást alkalmazó áramkört vizsgálunk meg. Az egyik egy nem-invertáló erősítő, melynek kimeneti jele fázisban van a bemeneti jellel, a másik egy invertáló erősítő, ennél pedig kimenet és a bemenet ellentétes fázisú. Nem-invertáló erősítő áramkör (SP) A nem-invertáló áramkör olyan visszacsatolást alkalmaz, amelynél a visszacsatoló (B) áramkör bemenete a műveleti erősítő kimenetére párhuzamosan, a (B) kimenete a műveleti erősítő bemenetére pedig sorosan csatlakozik. (Ez úgy is ismert, mint SP kapcsolás, ti. soros bemeneti és párhuzamos kimeneti csatlakozás). A kimeneti feszültség egy részét visszacsatoljuk a bemeneti jellel sorosan, így az összeg (V e ) majdnem nulla. 2.5 ábra : SP kapcsolás Mivel a korábbiak szerint V e nagyon kicsi, V i közelítőleg egyenlő V f -fel, és és miután V f = B V o, ezért V i közelítőleg egyenlő B V o -lal. Így ismét a (2-3) egyenlettel egyezően a kapcsolás feszültségerősítése jó közelítéssel Vo Vo AV = = = 1 V BV B i A gyakorlatban használt nem-invertáló erősítő kapcsolásnál a visszacsatoló áramkör egy egyszerű feszültségosztó, amely két sorosan kötött ellenállásból áll. o 13

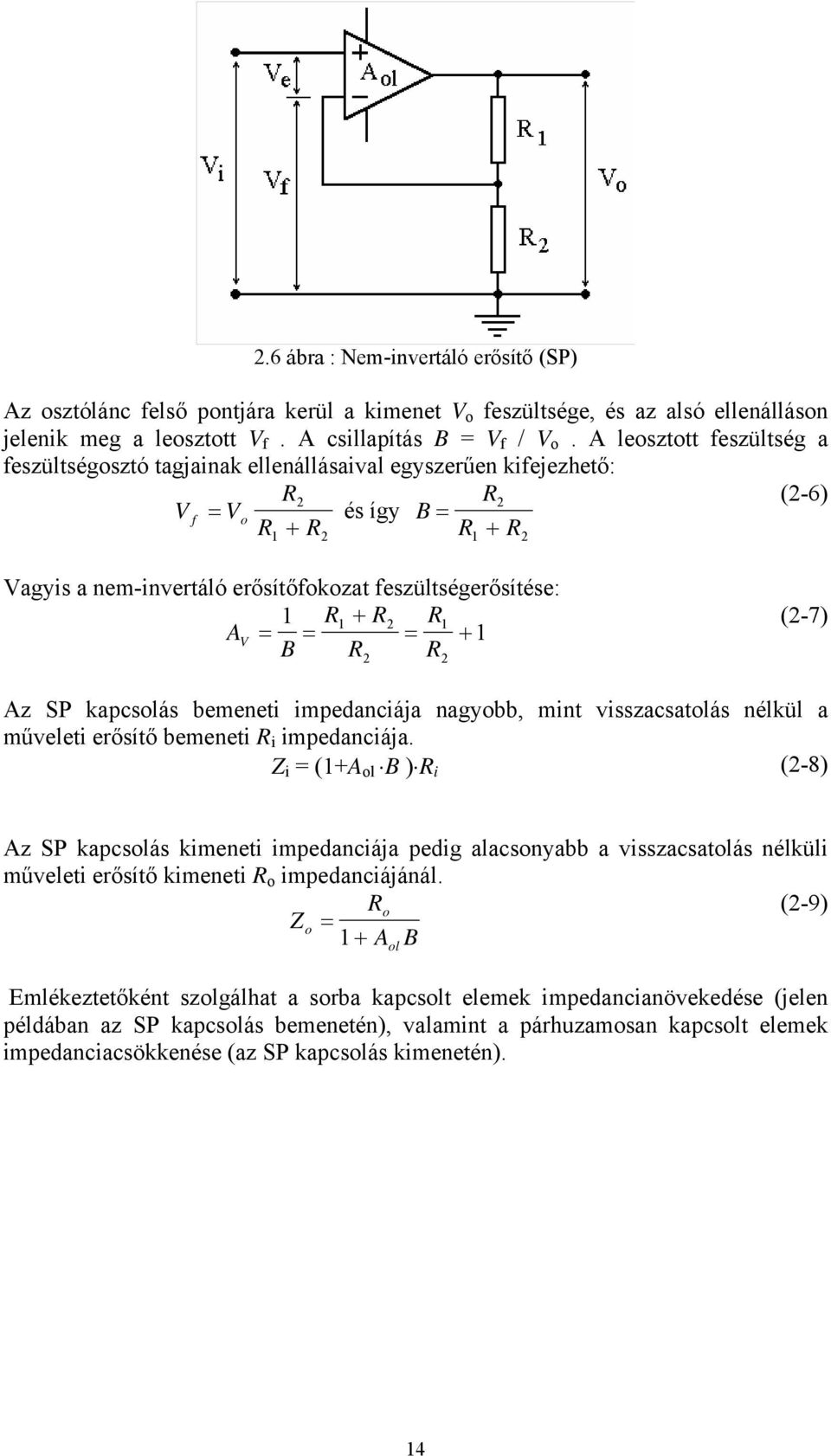

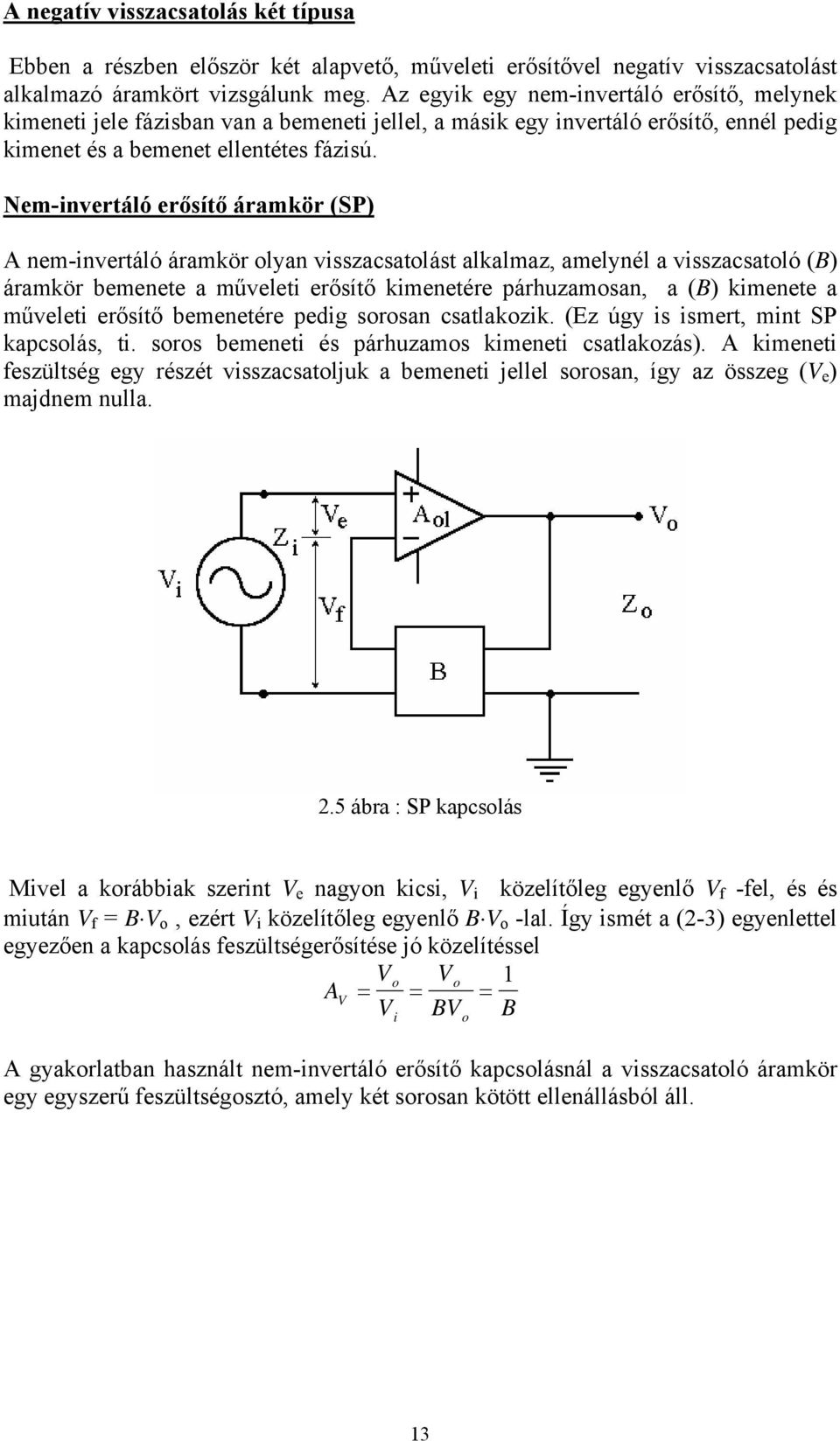

15 2.6 ábra : Nem-invertáló erősítő (SP) Az osztólánc felső pontjára kerül a kimenet V o feszültsége, és az alsó ellenálláson jelenik meg a leosztott V f. A csillapítás B = V f / V o. A leosztott feszültség a feszültségosztó tagjainak ellenállásaival egyszerűen kifejezhető: R2 R2 (2-6) Vf = Vo és így B = R + R R + R Vagyis a nem-invertáló erősítőfokozat feszültségerősítése: A = 1 R R R V B = = + 1 R R 2 2 (2-7) Az SP kapcsolás bemeneti impedanciája nagyobb, mint visszacsatolás nélkül a műveleti erősítő bemeneti R i impedanciája. Z i = (1+A ol B ) R i (2-8) Az SP kapcsolás kimeneti impedanciája pedig alacsonyabb a visszacsatolás nélküli műveleti erősítő kimeneti R o impedanciájánál. Ro (2-9) Zo = 1 + A B ol Emlékeztetőként szolgálhat a sorba kapcsolt elemek impedancianövekedése (jelen példában az SP kapcsolás bemenetén), valamint a párhuzamosan kapcsolt elemek impedanciacsökkenése (az SP kapcsolás kimenetén). 14

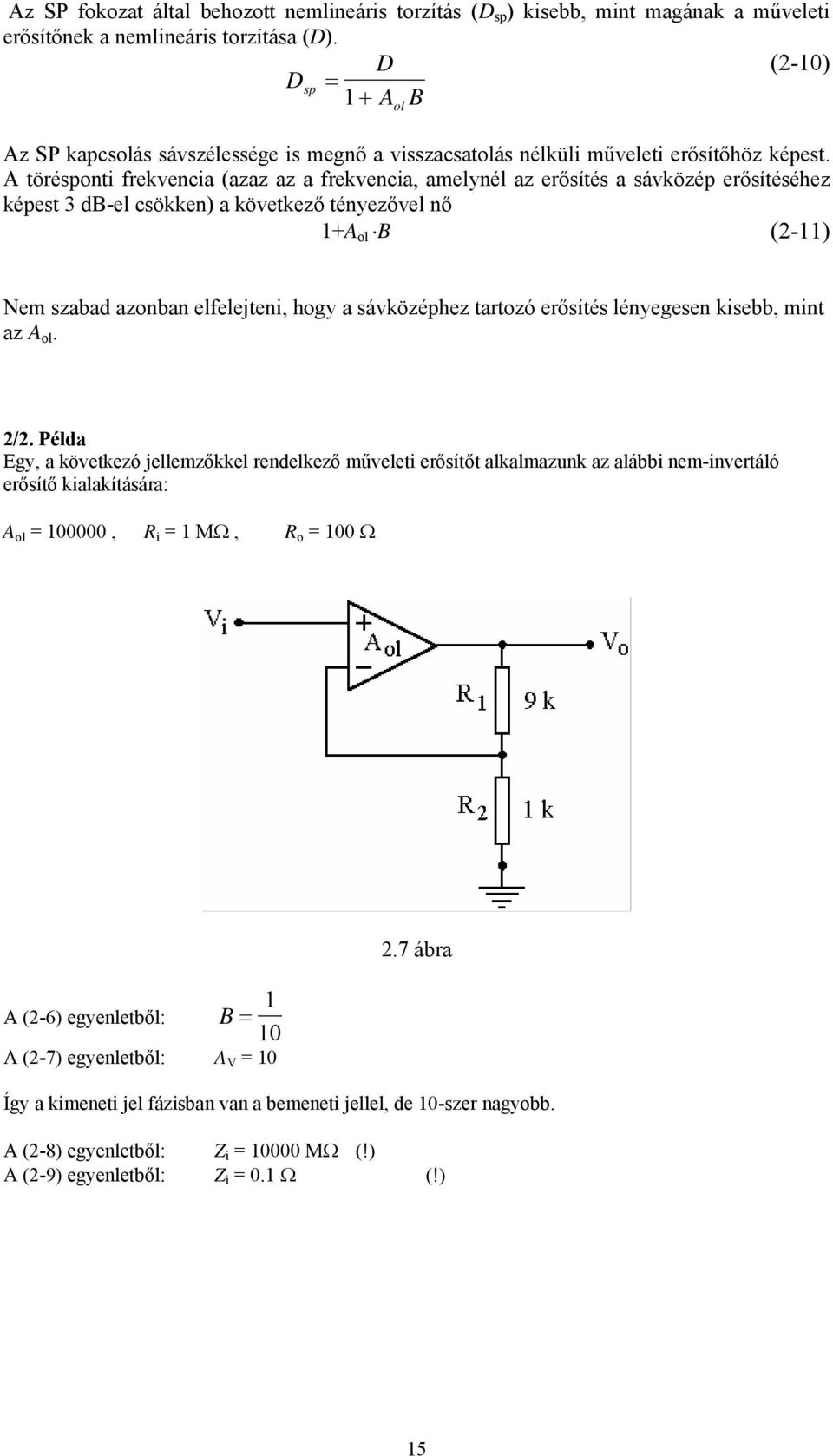

16 Az SP fokozat által behozott nemlineáris torzítás (D sp ) kisebb, mint magának a műveleti erősítőnek a nemlineáris torzítása (D). D (2-10) Dsp = 1 + A B ol Az SP kapcsolás sávszélessége is megnő a visszacsatolás nélküli műveleti erősítőhöz képest. A törésponti frekvencia (azaz az a frekvencia, amelynél az erősítés a sávközép erősítéséhez képest 3 db-el csökken) a következő tényezővel nő 1+A ol B (2-11) Nem szabad azonban elfelejteni, hogy a sávközéphez tartozó erősítés lényegesen kisebb, mint az A ol. 2/2. Példa Egy, a következó jellemzőkkel rendelkező műveleti erősítőt alkalmazunk az alábbi nem-invertáló erősítő kialakítására: A ol = , R i = 1 MΩ, R o = 100 Ω A (2-6) egyenletből: B = 1 10 A (2-7) egyenletből: A V = ábra Így a kimeneti jel fázisban van a bemeneti jellel, de 10-szer nagyobb. A (2-8) egyenletből: Z i = MΩ (!) A (2-9) egyenletből: Z i = 0.1 Ω (!) 15

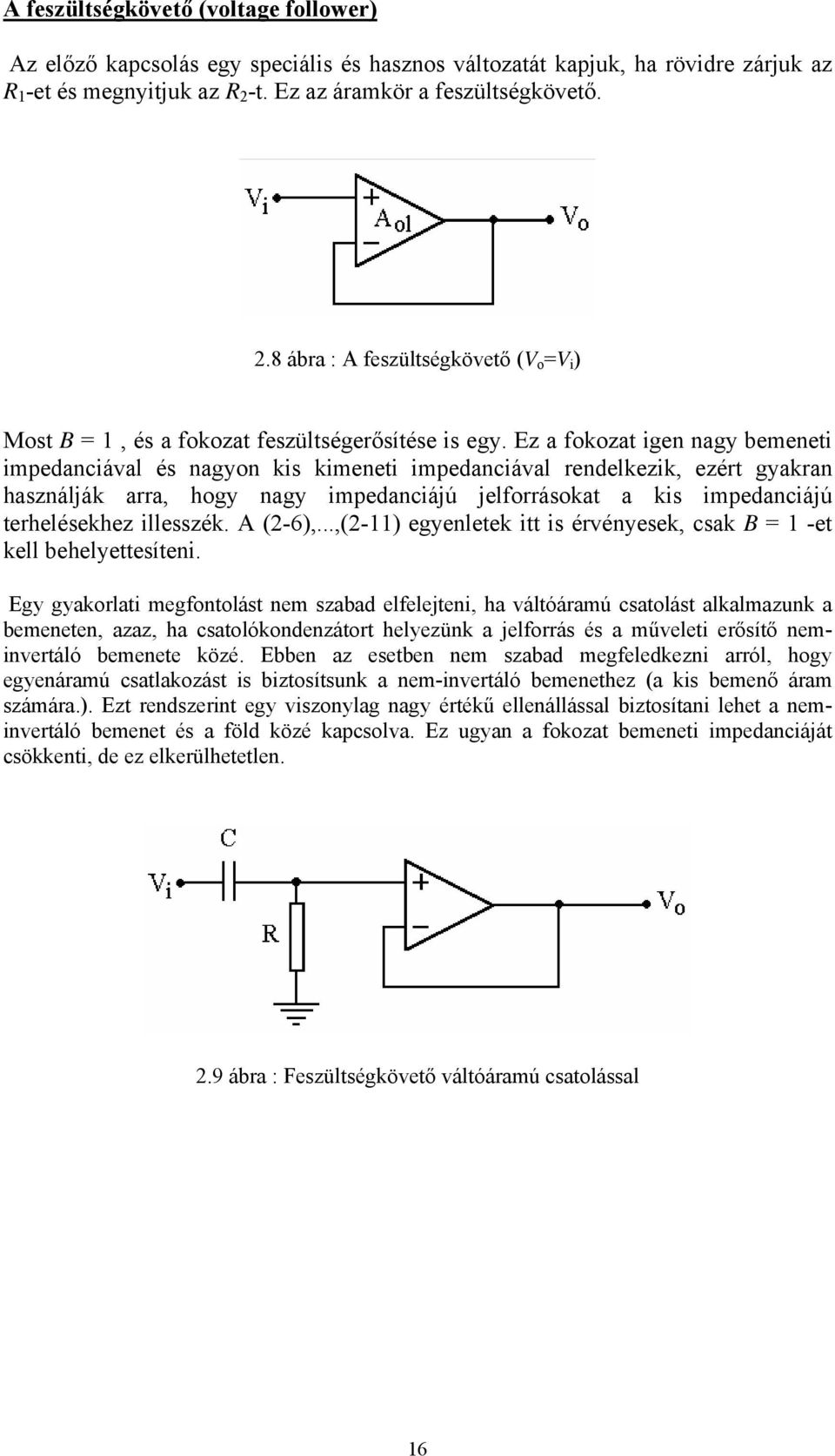

17 A feszültségkövető (voltage follower) Az előző kapcsolás egy speciális és hasznos változatát kapjuk, ha rövidre zárjuk az R 1 -et és megnyitjuk az R 2 -t. Ez az áramkör a feszültségkövető. 2.8 ábra : A feszültségkövető (V o =V i ) Most B = 1, és a fokozat feszültségerősítése is egy. Ez a fokozat igen nagy bemeneti impedanciával és nagyon kis kimeneti impedanciával rendelkezik, ezért gyakran használják arra, hogy nagy impedanciájú jelforrásokat a kis impedanciájú terhelésekhez illesszék. A (2-6),...,(2-11) egyenletek itt is érvényesek, csak B = 1 -et kell behelyettesíteni. Egy gyakorlati megfontolást nem szabad elfelejteni, ha váltóáramú csatolást alkalmazunk a bemeneten, azaz, ha csatolókondenzátort helyezünk a jelforrás és a műveleti erősítő neminvertáló bemenete közé. Ebben az esetben nem szabad megfeledkezni arról, hogy egyenáramú csatlakozást is biztosítsunk a nem-invertáló bemenethez (a kis bemenő áram számára.). Ezt rendszerint egy viszonylag nagy értékű ellenállással biztosítani lehet a neminvertáló bemenet és a föld közé kapcsolva. Ez ugyan a fokozat bemeneti impedanciáját csökkenti, de ez elkerülhetetlen. 2.9 ábra : Feszültségkövető váltóáramú csatolással 16

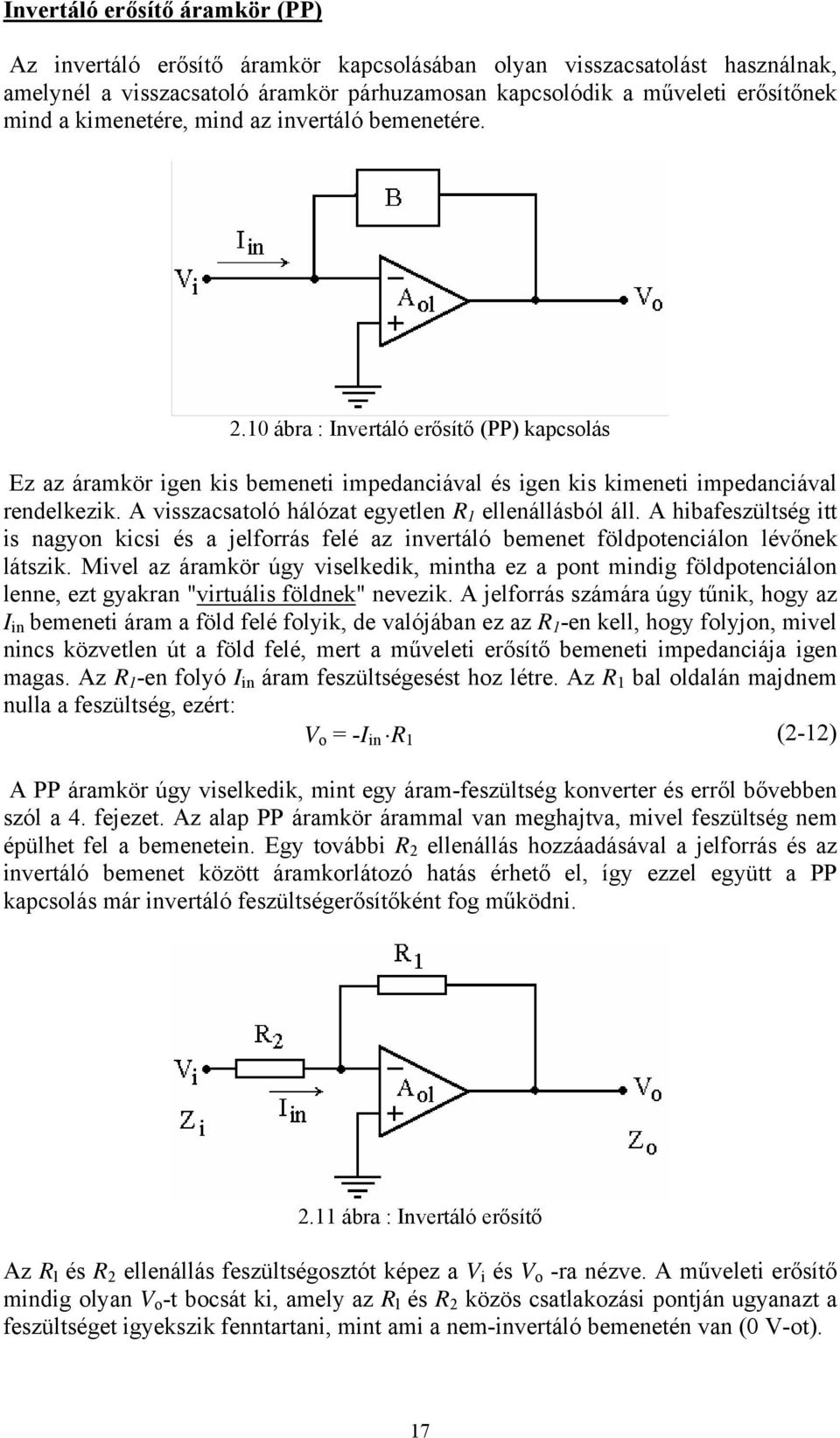

18 Invertáló erősítő áramkör (PP) Az invertáló erősítő áramkör kapcsolásában olyan visszacsatolást használnak, amelynél a visszacsatoló áramkör párhuzamosan kapcsolódik a műveleti erősítőnek mind a kimenetére, mind az invertáló bemenetére ábra : Invertáló erősítő (PP) kapcsolás Ez az áramkör igen kis bemeneti impedanciával és igen kis kimeneti impedanciával rendelkezik. A visszacsatoló hálózat egyetlen R 1 ellenállásból áll. A hibafeszültség itt is nagyon kicsi és a jelforrás felé az invertáló bemenet földpotenciálon lévőnek látszik. Mivel az áramkör úgy viselkedik, mintha ez a pont mindig földpotenciálon lenne, ezt gyakran "virtuális földnek" nevezik. A jelforrás számára úgy tűnik, hogy az I in bemeneti áram a föld felé folyik, de valójában ez az R 1 -en kell, hogy folyjon, mivel nincs közvetlen út a föld felé, mert a műveleti erősítő bemeneti impedanciája igen magas. Az R 1 -en folyó I in áram feszültségesést hoz létre. Az R 1 bal oldalán majdnem nulla a feszültség, ezért: V o = -I in R 1 (2-12) A PP áramkör úgy viselkedik, mint egy áram-feszültség konverter és erről bővebben szól a 4. fejezet. Az alap PP áramkör árammal van meghajtva, mivel feszültség nem épülhet fel a bemenetein. Egy további R 2 ellenállás hozzáadásával a jelforrás és az invertáló bemenet között áramkorlátozó hatás érhető el, így ezzel együtt a PP kapcsolás már invertáló feszültségerősítőként fog működni ábra : Invertáló erősítő Az R l és R 2 ellenállás feszültségosztót képez a V i és V o -ra nézve. A műveleti erősítő mindig olyan V o -t bocsát ki, amely az R l és R 2 közös csatlakozási pontján ugyanazt a feszültséget igyekszik fenntartani, mint ami a nem-invertáló bemenetén van (0 V-ot). 17

19 2.12 ábra : Invertáló erősítő feszültségviszonyai, amelynek a nem-invertáló bemenete a földre van kötve. Most I in = V i /R 2, és a fokozat feszültségerősítése a következő: R A = 1 V R2 (2-13) A negatív előjel a fázisfordítást jelzi. A kimenet fázisa a bemenethez képest 180 fokkal el van tolva. A bemeneti impedancia minden gyakorlati célra megfelelően a következőképpen fejezhető ki: Z i = R 2 (2-14) Itt is, mint az SP kapcsolásnál, a kimeneti impedancia nullához közelít. Ro 1 Zo = R2 1 + Aol R + R 1 2 (2-15) 2/3. Példa A 2/2. példa szerinti műveleti erősítőt használjuk egy invertáló erősítő kialakítására: 2.13 ábra A (2-13) egyenlet szerint A V = - 10 vagyis a kimeneti jel ellentétes fázisú, mint a bemeneti jel, és tízszer nagyobb. A (2-14) egyenlet alapján: Z i = 1 kω A (2-15) egyenlet alapján: Z o = Ω 18

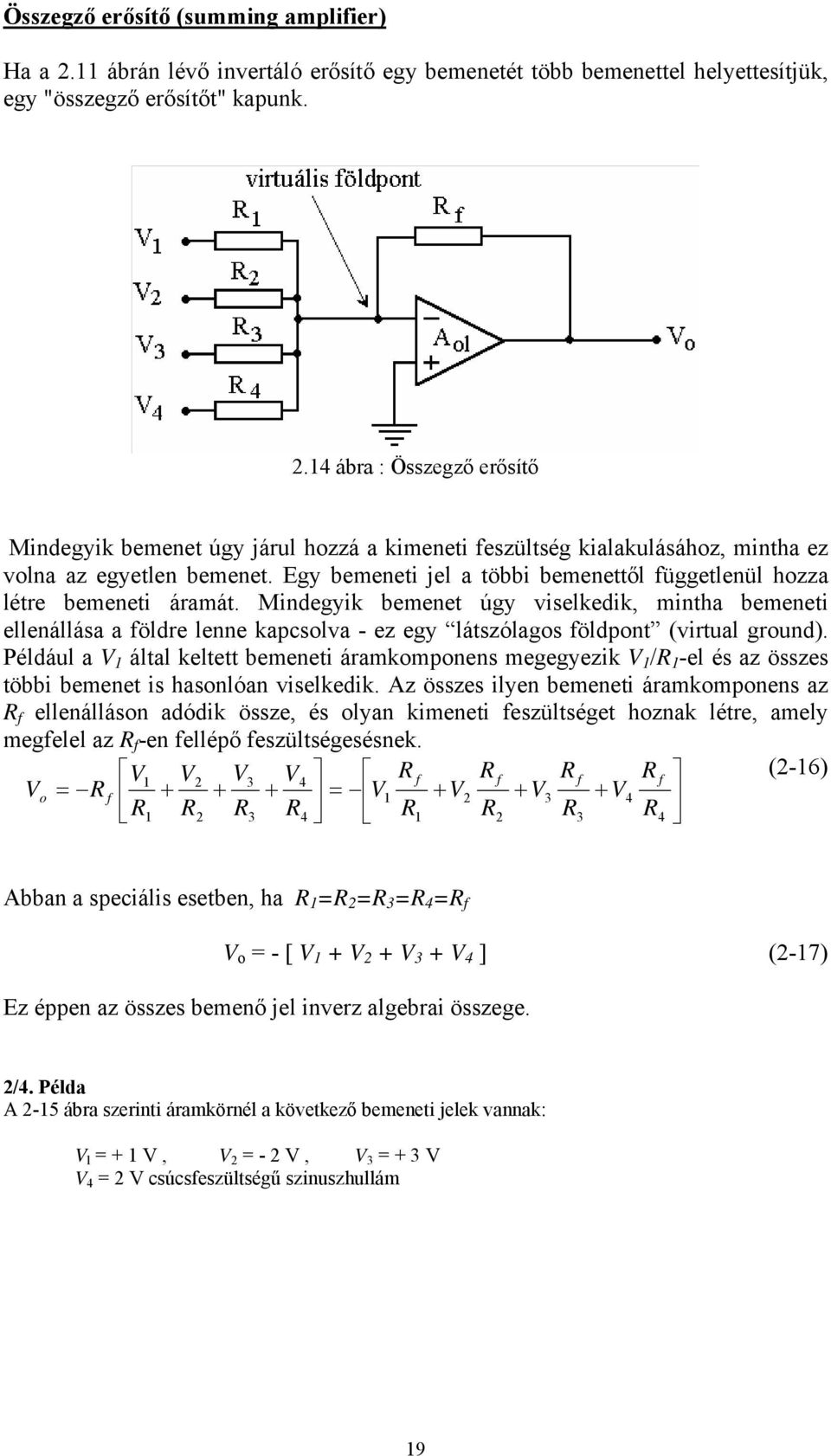

20 Összegző erősítő (summing amplifier) Ha a 2.11 ábrán lévő invertáló erősítő egy bemenetét több bemenettel helyettesítjük, egy "összegző erősítőt" kapunk ábra : Összegző erősítő Mindegyik bemenet úgy járul hozzá a kimeneti feszültség kialakulásához, mintha ez volna az egyetlen bemenet. Egy bemeneti jel a többi bemenettől függetlenül hozza létre bemeneti áramát. Mindegyik bemenet úgy viselkedik, mintha bemeneti ellenállása a földre lenne kapcsolva - ez egy látszólagos földpont (virtual ground). Például a V 1 által keltett bemeneti áramkomponens megegyezik V 1 /R 1 -el és az összes többi bemenet is hasonlóan viselkedik. Az összes ilyen bemeneti áramkomponens az R f ellenálláson adódik össze, és olyan kimeneti feszültséget hoznak létre, amely megfelel az R f -en fellépő feszültségesésnek. V o = R f V R 1 1 V + R 2 2 V + R 3 3 V 4 + = V R4 1 R R f 1 + V 2 R R f 2 + V 3 R R f 3 + V 4 R R f 4 (2-16) Abban a speciális esetben, ha R 1 =R 2 =R 3 =R 4 =R f V o = - [ V 1 + V 2 + V 3 + V 4 ] (2-17) Ez éppen az összes bemenő jel inverz algebrai összege. 2/4. Példa A 2-15 ábra szerinti áramkörnél a következő bemeneti jelek vannak: V l = + 1 V, V 2 = - 2 V, V 3 = + 3 V V 4 = 2 V csúcsfeszültségű szinuszhullám 19

21 2.15 ábra A kimenő jel a (2-17) egyenletből számítható: V o = - 2 V - 2 V sin(ωt),ahol 2 V sin(ωt) a 2 Volt csúcsfeszültségű szinuszhullámot jelzi. Ez azt jelenti, hogy a kimeneten a bemenethez képest invertálva egy 2 V csúcsfeszültségű és a -2 V-os egyenfeszültségszintre szuperponált szinuszhullám jelenik meg ábra 20

22 Különbségi (differenciál) erősítő (difference amplifier) Ha egy invertáló erősítőt és egy nem-invertáló erősítőt összeépítünk, egy "különbségi (differenciál) erősítőt" kapunk ábra : Differenciálerősítő Mindegyik bemenet saját kimeneti feszültség-komponensét állíja elő. Ha segítségül hívjuk a szuperponálás elvét és a V 2 -t nullára állítjuk, a V l egy invertáló erősítőt lát - R 1 /R 2 erősítéssel és így a V 1 -el jelölt bemenethez tartozó kimeneti feszültségkomponens V l (-R 1 /R 2 ) lesz. Vagyis az 1-es bemenet erősítési tényezője: R A () 1 1 V = R Ha most a V l -et állítjuk nullára, a V 2 egy R l /(R 1 +R 2 ) osztású feszültségosztót lát, amelyet egy nem-invertáló erősítő követ (R 1 +R 2 )/R 2 erősítéssel. (Ha ez így nem meggyőző, rajzolja újra az áramkört a fenti két feltétel figyelembevételével és összehasonlítva a korábbiakkal már egyszerűen beláthatók állításaink.) A teljes erősítés a V 2 -re nézve a következő szorzat: R A ( 2) 1 R1 + R2 R1 V = = R + R R R 1 2 V 2 ekkor V 2 (R 1 /R 2 ) nagyságú kimeneti feszültségkomponenst kelt. A tényleges kimeneti feszültség ekkor e két komponens összege lesz V = V R R o V R = 2 R2 Abban a speciális esetben, ha R 1 = R 2, úgy R1 R V V 2 ( ) 2 1 V o = V 2 - V I Ez pedig éppen a két bemeneti feszültség algebrai különbsége. 21

23 ÖSSZEFOGLALÁS Egy lineáris erősítő a bemeneti jel megnövelt nagyságú és pontos alakhű másolatát képes előállítani a kimenetén. A műveleti erősítő egy igen nagy erősítésű feszültségerősítő. Képes erősíteni az összes frekvenciát az egyenfeszültségtől a vágási frekvenciájáig - ez az a frekvencia, amelynél a kimeneti jel a maximumához képest 3 db-t csökken. A visszacsatolás minden áramkörnél a kimeneten megjelenő jel egy részének a bemenetre történő visszavezetését jelenti. Ha egy erősítő áramkör kimeneti jelét olymódon vezetnek vissza a bemenetére, hogy a teljes erősítés csökken, "negatív visszacsatolást" valósítottak meg. Az B = e f /e o arányt - ahol e o a kimeneti jel, e f pedig a visszavezetett jel nagysága - visszacsatolási aránynak nevezzük. Egy lineáris erősítőre adott negatív visszacsatolás csökkenti és stabilizálja annak erősítését, megváltoztatja a kimeneti és bemeneti impedanciákat, javítja a frekvenciajelleggörbét és csökkenti a torzítást. A B rendszerint 0 és 1 közötti érték (csillapítás). Minél közelebb van a B értéke egyhez, annál erősebb a visszacsatolás és annál hangsúlyozottabb annak hatása. A műveleti erősítővel megvalósított nem-invertáló erősítő áramkör nagy bemeneti- és kis kimeneti impedanciával rendelkezik. Fázisváltás nélkül erősít és kitűnő közbenső elem egy nagy impedanciájú forrás elkülönítésére a kis impedanciájú terhelésektől. A műveleti erősítővel felépített invertáló erősítő áramkör a bemenetén lévő ellenállás által beállított adott bemeneti és kis kimeneti impedanciával rendelkezik. Az erősítés ugyan fázisfordítással történik, azonban a kapcsolás így is kitűnően megfelel összegző vagy keverő áramkörökhöz. Az összegző erősítő alkalmas két vagy több bemeneti jel algebrai összegének előállítására, míg ugyanakkor jó elválasztást biztosít a jelforrások között. A kimeneti jel lehet egyszerű összeg vagy a bemeneti ellenállások megfelelő megválasztásával kialakított súlyozott összeg. A differenciálerősítő a két bemeneti jel algebrai különbségét állíja elő a kimenetén és főképp jelfeldolgozó rendszerekben alkalmazzák. Ebben az esetben is a megfelelő elemek változtatásával súlyozhatók a bemenetek. 22

24 1. GYAKORLAT Nem-invertáló erősítők Ennek a gyakorlatnak az a célja, hogy bemutassa egy 741 típusú műveleti erősítővel felépített nem-invertáló (SP negatív visszacsatolású) erősítő működését. Alkatrészlista: 1 db 741-es műveleti erősítő 2 db 10 kω-os ellenállás 1 db 1 kω-os ellenállás 1 db 100 kω-os potenciométer CADET mérőpanel kétcsatornás oszcilloszkóp 2.18 ábra Alapösszefüggések: V f V i A SP Vo Vo R1 = = = + 1 V V R i f 2 23

25 Mérési feladatok: 1. Állítsa össze az áramkört, figyelve arra, hogy a jelgenerátor, az oszcilloszkóp és az áramkör földpontja össze legyen kötve. Állítsa be a jelgenerátort olymódon, hogy csúcstól-csúcsig 1 V-os feszültségű, 1 khz-es szinuszjelet adjon és ezt kösse az erősítő áramkör bemenetére. (Az erősítő előtt beépített 100 kω-os potenciométerre nincs szükségünk, ha a jel kívánt nagyságát a jelgenerátoron már pontosan beállítottuk, ekkor a közvetlenül a nem-invertáló bemenetre is csatlakozhatunk. Ez esetben ügyeljünk, hogy potenciométer csúszóérintkezőjét ne állítsuk a föld felőli végállásba.) Az erősítő áramkör bemenetét és kimenetet az oszcilloszkóp 1. illetve 2. csatornájára csatlakoztassuk. 2. Az oszcilloszkóp javasolt beállításai: 1. csatorna: 0.5 V/osztás 2. csatorna: 2 V/osztás váltófeszültségű csatolás időalap: 500 μs/osztás 3. Állítsa be a mérőpanel tápegységének egyenfeszültség vonalait +12 illetve -12 V- ra, majd kapcsolja a tápvonalakat az áramkörre. Az erősítő bemeneti jelét az oszcilloszkóp képernyőjén állítsa a kimeneti jel fölé majd írja be V o és V i értékeit az alábbi minta alapján készített táblázatba. R 2 V o V i V 1 kω 10 kω V o i R R Csatlakoztassa oszcilloszkóp 2. csatornáját V o helyett V f -re. Mérje meg és jegyezze fe1 V f értékét. Figyelje meg, hogy V f a V o -hoz hasonlóan fázisban van V i - vel. Mekkora a különbség V f és V i mért értékei között? 5. A megfelelő egyenletekből számítsa ki az áramkör mért és elméleti feszültségerősítéseit és írja be a táblázatba. Ezeknek l0 %-on belül meg kell egyezniük. 6. Cserélje ki R 2 -t egy 10 kω ellenállásra és ismételje meg a 3. és 4. lépéseket. Mi történt az erősítéssel? 24

26 Ellenőrző kérdések: 1. A 2.18 ábrán lévő áramkörnél az A sp közelítő értéke (a) 10 (b) 11 (c) V o -nak mekkora része jut vissza a 2.18 ábrán lévő áramkörnél az invertáló bemenetre? (a) 1/11 (b) 1/10 (c) 1/12 3. Ha a 2.18 ábrán lévő kapcsolásban szereplő 74l erősítése és V i = 1 V, a műveleti erősítő bemenetei között a feszültség (a) V (b) V (c) V 4. Ha R 2 = 1 kω, az A sp = 3 eléréséhez az R 1 értékének a következőnek kell lenni (a) 2 kω (b) 3 kω (c) 30 kω 25

27 2. GYAKORLAT Feszültségkövetők Ennek a gyakorlatnak az a célja, hogy bemutassa egy 741 típusú műveleti erősítővel felépített feszültségkövető működését (SP negatív visszacsatolás). Alkatrészlista: 1 db 741-es műveleti erősítő 1 db 1 kω-os ellenállás 1 db 100 kω-os potenciométer CADET mérőpanel kétcsatornás oszcilloszkóp 2.19 ábra Alapösszefüggések: V o = V i A SP Vo = =1 V i 26

28 Mérési feladatok: 1. Állítsa össze az áramkört, figyelve arra, hogy a jelgenerátor, az oszcilloszkóp és az áramkör földpontja össze legyen kötve. Állítsa be a jelgenerátort olymódon, hogy csúcstól-csúcsig 2 V-os feszültségű, 1 khz-es szinuszjelet adjon és ezt kösse az áramkör bemenetére. (Az erősítő előtt beépített 100 kω-os potenciométerre nincs szükségünk, ha a jel kívánt nagyságát a jelgenerátoron már pontosan beállítottuk, ekkor a közvetlenül a nem-invertáló bemenetre is csatlakozhatunk. Ez esetben ügyeljünk, hogy potenciométer csúszóérintkezőjét ne állítsuk a föld felőli végállásba.) Az erősítő áramkör bemenetét és kimenetet az oszcilloszkóp 1. illetve 2. csatornájára csatlakoztassuk. 2. Az oszcilloszkóp javasolt beállításai: 1. csatorna: 1 V/osztás 2. csatorna: 1 V/osztás váltófeszültségű csatolás időalap: 500 μs/osztás 3. Kapcsolja a tápfeszültséget az áramkörre. Az erősítő bemeneti jelét az oszcilloszkóp képernyőn állítsa a kimeneti jel fölé és írja be V o és V i értékeit az alábbi mintára készített táblázatba. Figyelje meg, hogy a V o fázisban van a V i -vel és azonos amplitúdójúak. 1 kω a műveleti erősítő kimenetén (3.lépés) 1 kω a műveleti erősítő bemenetén (4.lépés) V i V o 4. Vegye ki az R 1 ellenállást és csatlakoztassa újra a nem-invertáló bemenet és a föld közé. Mi történik a nem-invertáló bemeneten lévő jellel és miért? Ellenőrző kérdések: 1. A 2.19 ábrán lévő áramkör A sp értéke: (a) 0.9 (b) 1.0 (c) V o -nak mekkora része jut vissza a 2.19 ábrán lévő áramkörnél az invertáló bemenetre? (a) 0.9 (b) 1.0 (c) Ha a 2.19 ábrán szereplő műveleti erősítő erősítése és V i = 1 V, a bemenetek közötti feszültség (a) 0.01 V (b) V (c) V 4. Ha a műveleti erősítő paraméterei a következők: A ol = ; R i = 1 MΩ, mennyi a 2-19 ábrán lévő fokozat bemeneti impedanciája? (a) 10 MΩ (b) 100 MΩ (c) MΩ 27

29 3. GYAKORLAT Invertáló erősítők Ennek a gyakorlatnak az a célja, hogy bemutassa az invertáló erősítő működését egy 741 típusú műveleti erősítővel megvalósított kapcsolásban. Alkatrészlista: 1 db 741-es műveleti erősítő 1 db 1 MΩ-os ellenállás 1 db 100 kω-os ellenállás CADET mérőpanel kétcsatornás oszcilloszkóp Alapösszefüggések: 2.20 ábra A SP Vo R = = 1 Vi R2 Mérési feladatok: 1. Állítsa össze az áramkört, figyelve arra, hogy a jelgenerátor, az oszcilloszkóp és az áramkör földpontja össze legyen kötve. A bemeneti jel ismét közvetlenül a jelgenerátor kimenetéről származik. Állítsa be a jelgenerátort olymódon, hogy csúcstól-csúcsig 1 V feszültségű, 1 khz-es szinuszjelet adjon. Az erősítő áramkör bemenetét és kimenetét ismét az oszcilloszkóp 1. illetve 2. csatornájára csatlakoztassa. 2. Az oszcilloszkóp javasolt beállításai: 1. csatorna: 0.5 V/osztás 2. csatorna: 2 V/osztás váltófeszültségű csatolás időalap: 500 μs/osztás 28

30 3. Kapcsolja a tápfeszültséget az áramkörre. Figyelje meg, hogy V o ellentétes polaritású, mint V i és jóval nagyobb amplitúdójú. Jegyezze le a mért értékeket és hasonlítsa össze a számolt és a mért erősítéseket. 4. Az oszcilloszkóp l. csatornáját csatlakoztassa most a műveleti erősítő invertáló bemenetére. Mekkora feszültség mérhető ezen a ponton? Jegyezze fel, amit leolvas. V i = V (csúcstól csúcsig) V i = V (csúcstól csúcsig) V o = V (csúcstól csúcsig) V o /V i = (mért A V ) R 1 /R 2 = (számított A V ) Ellenőrző kérdések: 1. A 2.20 ábrán lévő invertáló erősítő bemeneti impedanciája (a) 1 MΩ (b) 100 kω (c) 90 kω 2. Ha A ol = és R ol = 100 Ω, mennyi a 2.20 ábrán lévő áramkör kimeneti impedanciája? (a) 1 MΩ (b) 100 Ω (c) 0.01 Ω 3. Ha R 1 -et 100 kω-ra csökkentjük, a fokozat erősítése (a) 2 (b) -1 (c) 3 4. Ha R 1 -et 100 kω-ra csökkentjük, a 2.20 ábrán lévő fokozat bemeneti impedanciája (a) 100 kω (b) 50 kω (c) 200 kω 29

31 4. GYAKORLAT Összegző erősítők Ennek a gyakorlatnak az a célja, hogy bemutassa az összegző erősítők működését egy 741 típusú műveleti erősítővel. Alkatrészlista: 1 db 741-es műveleti erősítő 3 db 100 kω-os ellenállás multiméter CADET mérőpanel kétcsatornás oszcilloszkóp 2.21 ábra Alapösszefüggések: V R V 1 V2 V o = f R1 R2 R ha R 1 = R 2 = = R N = R f, akkor V o = - [ V 1 + V V N ] N N Mérési feladatok: 1. Állítsa össze az áramkört, az előző kísérletek módszeréhez hasonlóan. Ne feledkezzen meg a műveleti erősítő tápfeszültségéről! Ehhez az áramkörhöz két bemeneti jelre lesz szükség, az egyik egy váltófeszültségű (V 1 ), a másik egy egyenfeszültségű (V 2 ) jel. V 1 a mérőpanel jelgenerátorának kimenetéről, V 2 pedig a mérőpanel 10 kω-os potenciométerének csúszóérintkezőjéről vehető le, miközben a potenciométer szélső érintkezői a +12V-os illetve a 0 V-os tápfeszültségvonalakra csatlakoznak. Állítsa be a jelgenerátort olymódon, hogy csúcstól-csúcsig 2 V feszültségű szinuszjelet adjon. 30

32 2. Az oszcilloszkóp javasolt beállításai: 1. csatorna: 1 V/osztás 2. csatorna: 1 V/osztás egyenfeszültségű csatolás időalap: 500 μs/osztás Állítsa a V 2 -t szolgáltató egyenfeszültséget 0 V-ra úgy, hogy a 10 kω-os potenciométer csúszóérintkezőjét a föld felőli végállásba viszi. 3. Kapcsolja a tápfeszültséget az áramkörre. Ezután emelje meg a V 2 feszültséget +2 V-ra. Eközben az oszcilloszkóp képernyőjén a kimeneti szinuszjelnek a 2 V-nak megfelelő távolsággal lefelé kell elmozdulnia. Rajzolja le a be- és kimeneti hullámalakokat (egy ciklust) és tüntesse fel a rajzon a kimenet maximális V max, minimális V min és az átlagos V ave feszültségű pontjait és jegyezze le a hozzájuk tartozó mért értékeket. V 2 = +2 V esetén V max V min V ave 4. Csatlakoztassa a V 2 -t szolgáltató potenciométer végét a mérőpanel +12 V egyenfeszültsége helyett most a -12 V-os egyenfeszültséghez és állítsa be a csúszóérintkezőt -2 V-ra. Ezt a kimeneti hullámformát is rajzolja le és jegyezze le a mért értékeket. V 2 = -2 V esetén V max V min V ave Ellenőrző kérdések: 1. A 2.21 ábrán lévő összegző erősítő bármelyik bemenetére a feszültségerősítés (a) +1 (b) -1 (c) Mennyi a 2.21 ábrán lévő áramkör bemeneti impedanciája? (a) 50 kω (b) 100 kω (c) 200 kω 3. Ha a 3. pontban R 1 = 50 kω lett volna, akkor mennyi lett volna a kimeneti jel átlagértéke? (a) -1 V (b) +4 V (c) -4 V 4. Ha minkét bemenetre egyidejűleg ugyanazt a csúcstól csúcsig 1V-os szinuszjelet adunk, akkor a 2.21 ábrán lévő erősítő kimeneti jele csúcstól csúcsig (a) 2 V (b) 1 V (c) 0 V 31

33 5. GYAKORLAT Differenciálerősítők Ennek a kísérletnek az a célja, hogy bemutassa a differenciál erősítők működését egy 741 típusú műveleti erősítővel. Alkatrészlista: 1 db 741-es műveleti erősítő 4 db 100 kω-os ellenállás multiméter CADET mérőpanel 2.22 ábra Alapösszefüggések: A R R = 1 2 V o = A (V 2 - V 1 ) ha R 1 = R 2, akkor V o = V 2 - V 1 32

34 Mérési feladatok: 1. Állítsa össze az áramkört a 2.22 ábra szerint. Ehhez az áramkörhöz két bemeneti jelre lesz szükség, az egyik egy pozitív egyenfeszültségű (V 1 ), a másik egy negatív egyenfeszültségű (V 2 ) jel. V 1 a mérőpanel 10 kω-os potenciométerének csúszóérintkezőjéről, V 2 pedig a mérőpanel 1 kω-os potenciométerének csúszóérintkezőjéről vehető le, miközben a potenciométerek szélső érintkezői a 0V-os és -12V-os tápvonalakra, illetve a 0V-os és +5V-os tápvonalakra csatlakoznak. Állítsa először mindkét egyenfeszültséget 0 V-ra. 2. Állítsa a multimétert legalább 20 V-os egyenfeszültségű méréshatárba. 3. Kapcsolja a tápfeszültséget az áramkörre és a multiméter segítségével állítsa be a V 1 feszültséget -2 V-ra. Ugyanígy állítsa be a V 2 feszültséget +3 V-ra. Mérje meg és jegyezze le V o értékét. V 1 = -2 V V 2 = +3 V V o = V (mért) 4. A megfelelő egyenlet alapján számítsa ki V o értékét és hasonlítsa össze a mért értékkel. A két értéknek 10 %-on belül meg kell egyezni. V o = V (számított) eltérés: % 5. Vegye le a V 2 bemenetet a +3 V-ról és most csatlakoztassa a -2 V-os vonalhoz. Mérje meg és számítsa ki V o új értékeit. V 1 = -2 V V 2 = -2 V V o = V (mért) V o = V (számított) Ellenőrző kérdések: 1. Ha V 1 = +2 V, V 2 = +3 V akkor V o értéke (a) +5 V (b) +1 V (c) -1 V 2. Melyik érték közelíti legjobban a V 2 bemenet bemeneti impedanciáját? (a) 50 kω (b) 100 kω (c) 200 kω 3. A V 1 bemenet bemeneti impedanciája (a) 50 kω (b) 100 kω (c) 200 kω 4. Ha R 2 = 50 kω, R 1 = 100 kω, V 1 = +2 V, V 2 = +3 V akkor V o értéke (a) +10 V (b) +2 V (c) -2 V 33

35 3. MŰVELETI ERŐSÍTŐK SPECIFIKÁCIÓJA B e v e z e t é s Mint ahogy már láttuk a korábbiakban, a műveleti erősítő áramköröket gyakran az ideális műveleti erősítő koncepció felhasználásával tervezik, de sok olyan műveleti erősítő alkalmazás létezik, amelyeknél nagyobb igényeknek kell megfelelni és amelyeknél jobban kell figyelni egy adott műveleti erősítő típus jellemzőire. Ennek a fejezetnek az a célja, hogy bemutassa a valódi műveleti erősítők fontosabb paramétereit hogyan kell kiolvasni a műveleti erősítő paramétereit a gyártó adatlapjáról hogyan befolyásolják a specifikált adatok a tényleges áramkör viselkedését hogyan kompenzálható néhány nem ideális jellemző Kimeneti ofszet-feszültség (output offset voltage) Ideális esetben, ha a műveleti erősítő fokozat bemenetén nulla a feszültség, a kimeneten lévő jelnek is nullának kell lenni. Egy tényleges áramkörnél általában mindig fellép egy kicsi egyenfeszültségű kimeneti jel, még akkor is, ha a bemenet zéró. Ezt a nem kívánt jelet nevezzük "kimeneti ofszet-feszültségnek". A kimeneti ofszet-feszültségnek elsősorban két forrása van: a bemeneti előfeszítő áram a bemeneti ofszet-feszültség Bemeneti előfeszítő áram (input bias current) A bemeneti előfeszítő áramok azok az áramok, amelyeknek be kell folyni a műveleti erősítő két bemenetébe, hogy megfelelő előfeszítést biztosítsa a műveleti erősítő bemenetén a differenciál erősítőfokozat tranzisztorai számára. Gyakorlati alkalmazásnál tehát egy műveleti erősítőnél nem nullák az áramok a bemeneti csatlakozóknál, ahogy ezt feltételezzük az ideális műveleti erősítőnél. Némi áram folyik a bemenetekbe és ez azt eredményezi, hogy a kimeneti feszültség a nullától kissé eltérő értékű. A bemeneti előfeszítő áramok rendszerint egészen kicsik és ezeket na-ben mérik. A bemeneti előfeszítő áramot úgy lehet definiálni, mint a két bemeneti áram átlagértéke a műveleti erősítő bemeneti differenciál fokozatánál. 34

36 3.1 ábra : Invertáló erősítő (A) előfeszítő áramkompenzálás nélkül, (B) előfeszítő áramkompenzálással A 3.l ábrán a V o nem pontosan egyezik meg az I i és R 1 szorzatával, mivel az I i -nek egy része az invertáló bemeneten "folyik" be I b előfeszítő áramként. Ez természetesen feltételezi, hogy az invertáló bemenet látszólagos (virtuális) földpont. A kimeneti ofszet-feszültségkomponens, amelyet a bemeneti előfeszítő áram kelt az invertáló erősítőben közelítőleg: E os = I b R 1 (3-1) ahol E os - kimeneti ofszet-feszültségkomponens, amelyet a bemeneti előfeszítő áram kelt I b - bemeneti előfeszítő áram R 1 - visszacsatoló ellenállás Ez az E os komponens csökkenthető a lehető legkisebb értékű R 1 alkalmazásával, amely az egyéb áramköri követelményekkel összefér. Mivel az R 1 csökkentése növeli a műveleti erősítő terhelését és csökkenti a fokozat bemeneti impedanciáját, ez csak egy bizonyos határig folytatható. Ha a műveleti erősítő mindkét bemenetén azonos nagyságú előfeszítő áramot tételezünk fel, adott a lehetőség, hogy a 3.1 ábrán lévő áramkör nem-invertáló bemenete és a föld közé egy ellenállást iktassunk be, amely részben kompenzálja az előfeszítő áram következtében fellépő E os komponenst. Alkalmas ellenállásértéket választva az áram, amely az R 3 ellenálláson folyik, az előzővel azonos nagyságú, ellentétes polaritású -E os komponenst kelt és így kompenzálja az invertáló bemeneten lévő előfeszítő áramot. Az R 3 azon értéke, amelynél ez bekövetkezik egyenlő az R l és R 2 párhuzamos eredőjének értékével: RR 1 2 (3-2) R3 = R + R 1 2 Sajnos a bemeneti előfeszítő áram két értéke rendszerint nem pontosan egyforma és így az R 3 fenti értéke sem biztosít tökéletes kompenzálást. 35

37 Bemeneti ofszet-áram (input offset current) A két bemeneti előfeszítő áram különbsége - nulla kimenet mellett - a "bemeneti ofszet-áram". A bemeneti ofszet-áram miatti kimeneti ofszet feszültségkomponens E os = I os R 1 (3-3) ahol E os - kimeneti ofszet-feszültségkomponens, amelyet a bemeneti ofszet-áram kelt I os - bemeneti ofszet-áram R 1 - visszacsatoló ellenállás 3.2 ábra : Az I os ofszet-áram abban az esetben, ha I b + > I b - Az R 3 ugyan nem tökéletesen, de csökkenti a kimeneti ofszet-feszültséget, mivel az előfeszítő áramok különbsége rendszerint kisebb, mint maguk a tényleges előfeszítési áramok. Az eredményezett kimeneti ofszet-feszültség bármely polaritású lehet az adott műveleti erősítő belső illesztetlenségeitől függően. Bemeneti ofszet-feszültség (input offset voltage) A bemeneti ofszet-feszültség az a különbségi feszültség, amelyet a műveleti erősítő két bemenetére kell adni, hogy a kimenet nulla legyen. Ennek hatását általában egy a "tökéletes" műveleti erősítő nem-invertáló bemenetével sorba kapcsolt feszültségforrással jelzik. Ezt a műveleti erősítő belső komponenseinek kismértékű illesztetlensége okozza. 3.3 ábra : V os képviseli a bemeneti ofszet-feszültség hatását A 3.3 ábrán lévő invertáló erősítő áramkörénél a bemeneti ofszet-feszültség miatt fellépő kimeneti ofszet-feszültségkomponens a következők szerint számítható 36

38 E os = R + R 1 2 R 2 V os (3-4) A bemeneti ofszet-feszültséget képviselő telep az áramkört nem-invertáló erősítőként látja. A bemeneti ofszet-feszültség hatását csökkenteni lehet, ha a - rendszerrel szemben támasztott követelményekkel még összeegyeztethető - legalacsonyabb lehetséges zárthurkú feszültségerősítést alkalmazzák. 3/1. Példa Meghatározandó egy invertáló erősítő fokozat kimeneti ofszet-feszültsége (lásd 3.1 ábra), ha R 1 = 1 MΩ és R 2 = 10 kω. A 741-es műveleti erősítő adatlapja a következő értékeket adja meg: Bemeneti ofszet-feszültség: 1 mv Bemeneti előfeszítő áram: 80 na Bemeneti ofszet-áram: 20 na A bemeneti előfeszítő áram miatti kimeneti ofszet A bemeneti ofszet feszültség miatti kimeneti ofszet E os = I b R 1 = 80 mv E os = R + R 1 2 R 2 V os = 101 mv 3.4 ábra A 3.4 ábrán látható módon beépítve az R 3 = 9.9 kω-os ellenállást a kimeneti ofszetet csökkenteni lehet. Az első előfeszítő áram miatti E os komponens a következő: E os = I os R 1 = 20 mv Mivel a két kimeneti ofszet-feszültség komponens különböző okokra vezethető vissza, és mindkettő bármely polaritású lehet, a legrosszabb eset akkor lép fel, ha hatásuk összeadódik. R 3 nélkül: R 3 -mal: E os = 181 mv E os = 121 mv Az előfeszítő áram miatti E os komponens az áramköri ellenállás függvénye. Az I os bemeneti ofszetfeszültség miatti komponense az áramkör zárthurkú feszültség-erősítésének függvénye. Bármelyik lehet meghatározó a tervező által választott ellenállás és erősítés értékektől függően. 37

39 Kimeneti ofszet kiegyenlítés Ha a kimeneti ofszet kritikus tényező az áramkörtervezésnél, a tervezőnek a következőkre kell ügyelni Olyan műveleti erősítőt válasszon, amelynek bemeneti ofszet-árama és bemeneti ofszet-feszültsége csekély. Használjon minimális ellenállás értékeket. Alkalmazza a lehető legkisebb zárthurkú egyenfeszültségű erősítést. Biztosítsa az R 3 helyes értékét. Abban az esetben, ha az előző lépések még mindig nem csökkentik eléggé a kimeneti ofszetet, sok műveleti erősítőnél lehetőség van nullpontszabályzó potenciométer csatlakoztatására és a kimeneti feszültség pontos kinullázására a nulla bemeneti feszültségszint esetén. A gyártó adatlapja jelzi az alkalmazandó potenciométer értékét és a kívánt kiegészítő áramkört az adott műveleti erősítő típushoz. Nyílthurkú feszültségerősítés (open-loop voltage gain) A 3.5 ábrán feltüntetett A ol nyílthurkú feszültségerősítés definíció szerint a kimeneti feszültség változásának és a bemenetek megfelelő feszültségkülönbség változásának az aránya. A nyílthurkú feszültségerősítést visszacsatolás nélkül mérik. Az ideális műveleti erősítőtől eltérően a nyílthurkú feszültségerősítés frekvencia- és hőmérsékletfüggő. A hőmérséklet növekedésével A ol kismértékben, de folyamatosan csökken, míg a növekvő frekvencia csak egy bizonyos érték fölött idézi elő az A ol csökkenését, amelynek mértéke attól függ, hogy milyen frekvenciakompenzálást alkalmaztak. Frekvenciakompenzáció 3.5 ábra : Nyílthurkú feszültségerősítés A műveleti erősítőket rendszerint egy kompenzáló kondenzátorral együtt alkalmazzák, amely biztosítja, hogy a műveleti erősítővel megépített áramkör nem fog berezegni. Ez a kondenzátor lehet a műveleti erősítőbe beépített, vagy külső kapacitás. Ha a kondenzátor beépített, a műveleti erősítőt belső kompenzálásúnak nevezik, és ilyenkor a felhasználó nem tudja befolyásolni az A ol a frekvencia függvénye szerinti csökkenésének mértékét. Ha a kondenzátor külső, a műveleti erősítőt külső kompenzálásúnak nevezzük, és a felhasználónak több befolyása van a műveleti erősítő frekvenciamenetére. 38

40 3.4 ábra : Néhány tipikus kapcsolás a külső frekvenciakompenzálásra A belső kompenzálású műveleti erősítők alkalmazása kényelmesebb, míg a külső kompenzálású műveleti erősítők frekvenciaátvitele jobb. A műveleti erősítő frekvenciakompenzálása a nyílthurkú erősítés frekvenciamenetét változtatja olymódon, hogy a műveleti erősítő már nem jön rezgésbe azon magasabb frekvencián, ahol belső fázistolás következtében a kimenet fázisa jelentősen késni kezd. Ha a frekvencia még tovább nő, az A ol érték csökken és a fázistolás a műveleti erősítőben még nagyobb lesz. Ha a műveleti erősítő és a visszacsatoló áramkör teljes fázistolása eléri a 360 -ot, mielőtt a hurokerősítés (A B) egynél kisebb értékre csökken, az áramkör instabillá válik és rezegni kezd. A frekvenciakompenzálás biztosítja, hogy a hurokerősítés egynél kisebb értékre csökkenjen, mielőtt a teljes fázistolás eléri a 360 -ot. Ha az áramkört ilyen módon kompenzálták, azt mondjuk, hogy ekkor az áramkör feltétel nélkül stabil. A frekvenciakompenzálás csökkenti a nagyfrekvenciás átvitelt, ezért ahol ez fontos tényező, csak a stabilitáshoz szükséges minimális kompenzálást szabad alkalmazni. Mivel a kisebb erősítésű áramkörök rendszerint erősebben vannak visszacsatolva, mint a nagy erősítésűek, a kis erősítésű erősítő áramköröknek ugyanolyan műveleti erősítő esetén rendszerint nagyobb kompenzálásra van szükségük, mint a nagy erősítésű áramköröknek. Ennek oka a B nagyobb értéke. Nagyjelű jelváltozási sebesség (slew rate) Azt a maximális változási sebességet, amelyet a műveleti erősítő kimenete képes biztosítani, "slew rate"-nek nevezzük. Ha tökéletes négyszögjelet adunk egy műveleti erősítő bemenetére, a kimenet az egyik vízszintes szintről a másikra csak egy fokozatos átmenettel változik a slew rate-nek megfelelően, mivel egyetlen valódi műveleti erősítő sem képes a kimenetét hirtelen egyik szintről a másikra váltani. A frekvenciamenet és a slew rate közvetlenül összefügg. A jó frekvenciaátvitel jó slew rate-et is jelent. A megnövelt frekvenciakompenzálás pedig csökkenti a slew rate-et. 39

41 3.7 ábra A slew rate hatása a kimeneti jelre Közös módusú elnyomási tényező (common mode rejection ratio) Ha ugyanazt a jelet egyidejűleg adjuk rá egy műveleti erősítő mindkét bemenetére, ezt közös módusú jelnek nevezzük. Mivel a műveleti erősítőnek csak a bemenetek közötti különbséget szabad erősíteni, ezért ideális esetben a közös módusú jel nem okozhat változást a kimeneten. Valójában a közös módusú bemeneti jeleknél is keletkezik egy nagyon kis kimeneti jel. A közös módusú bemeneti jelekre az erősítés rendszerint sokkal kisebb, mint az különböző módusú bemeneti jelekre. Az eltérő módusú bemeneti jelek erősítésének aránya a közös módusú bemeneti jelek erősítéséhez képest a közös módusú elnyomási tényező (Common Mode Rejection Ratio - CMRR). Ezt rendszerint db-ben adják meg. CMMR arány kül.módus = A A közösmódus (3-5) CMMR db = 20 log (CMMR arány ) (3-6) 3.8 ábra : e i = e o (közös módusú erősítés) 40
